Как правильно сделать дренаж вокруг дома

Правила организации дренажной системы фундамента

Для грамотной постройки дренажа, следует помнить о важных правилах:

• Монтажные работы следует планировать на летний период.
• Сразу стоит настроиться на то, что работы предстоят трудоемкие, поэтому, если планируется выполнить монтаж собственными силами, то времени потребуется немало – 2-3 месяца.
• Если строится дренажная система фундамента, то следует по периметру дома устроить навес из досок и армированной полиэтиленовой пленки. Это позволит исключить риск попадания в подготовленные траншеи воды, если погода испортится.

• Обязательно нужно учитывать характеристики грунта. Так, при слабых грунтах необходимо будет провести укрепление стенок траншей.
• Если хозяин по какой-то причине не знает особенностей заложения фундамента, то перед строительством системы дренажа придется проводить откопку дома. Это мероприятие поможет определить форму фундамента, глубину его заложения, способ обработки.

• Также необходимо получить информацию о качестве и составе грунта на участке, о местах расположения подземных источников, уровне расположения грунтовых вод. Эти сведения могут дать в местном земельном комитете.
• Опытным путем следует определить, в каком месте у фундамента скапливается наибольшее количество воды.
• После того как все нужные сведения будут собраны, можно приступать к составлению схемы расположения труб и колодцев и определению количества материалов – труб, фитингов, щебня и пр.

Совет! Если устройство дренажа фундамента производится на уже обустроенном участке, то рекомендуется построить временную систему отмостки.

Случаи когда дренаж фундамента просто необходим

Но тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?

На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:

1. Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
2. Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
3. Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
4. Ваша постройка находится в зоне капиллярного увлажнения.

Итак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.

Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.

Когда нужен дренаж?

Приступая к строительству на загородном участке, надо сразу определиться – нужна ли система дренажа фундамента или нет. Без этого начинать возведение фундамента неразумно. В обязательном порядке устройство дренажа фундамента требуется в следующих случаях:

• • при высоком уровне грунтовых вод (выше подошвы фундамента);
• • при возведении постройки на пучинистых грунтах в регионах с их глубоким промерзанием дренаж нужен для отведения талых вод из-под фундамента;
• • при уровне залегания грунтовых вод полметра или меньше от подошвы фундамента.

Таким образом, требуется провести изучение участка, прежде чем начинать строительство, так как простого визуального осмотра будет не хватать для выяснения необходимости в дренаже фундамента.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

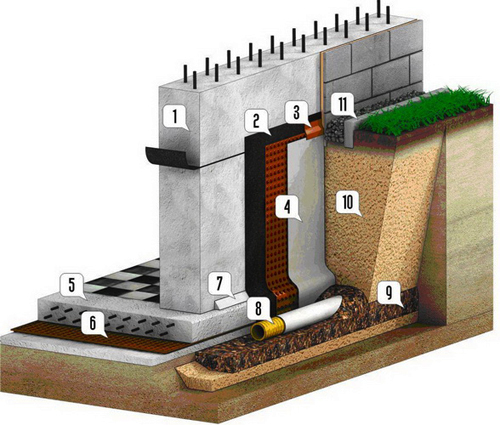

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Типы дренажа

Способ выполнения дренажа зависит от конструкции дома. Если в здании есть подвал или цокольный этаж, дренаж выполняют пристенным и располагают его вплотную к фундаменту. При отсутствии этих помещений выполняют кольцевой дренаж. Его особенность – расположение на некотором расстоянии от стен здания, в зависимости от типа почвы и глубины грунтовых вод оно может составлять до 4 метров.

Шаг первый – очистка и работы по гидроизоляции фундамента

Работы по гидроизоляции фундамента – обязательное условие эффективности системы дренажа. При выполнении гидроизоляции фундамент необходимо оголить – вырыть с внешней стороны траншею глубиной до его основания. Ширина траншеи должна обеспечивать удобство выполнения работ, обычно она составляет 0,8-1 м. Поверхность фундамента очищают, удаляя старую гидроизоляцию, остатки грунта, прочие загрязнения. При необходимости можно покрыть его антисептиком. После очистки фундамент необходимо просушить. Сушка фундамента естественным способом может занять несколько дней, а то и недель, поэтому целесообразно использовать тепловую пушку или строительный фен.

Гидроизоляция может быть выполнена разными способами:

• оклеечная  – с  помощью рулонных материалов, например, рубероида;
• обмазочная – с использованием битумной мастики;
• проникающая – с помощью специальных средств на основе цемента с химическими добавками.

Для частного дома без цокольного этажа обычно применяют оклеечную гидроизоляцию, наклеенную на битумную мастику, и последующую гравийную засыпку траншеи. Кроме поставленной цели – гидроизоляции фундамента – такой способ улучшает его теплоизоляцию и продляет срок службы. К достоинствам способа следует отнести то, что он не дает усадки, и позволяет сразу же после засыпки траншеи гравием соорудить отмостку – дополнительную меру защиты от размывания почвы рядом с фундаментом.

Не забудьте смазать фундамент водоотталкивающей краской перед дренажными работами

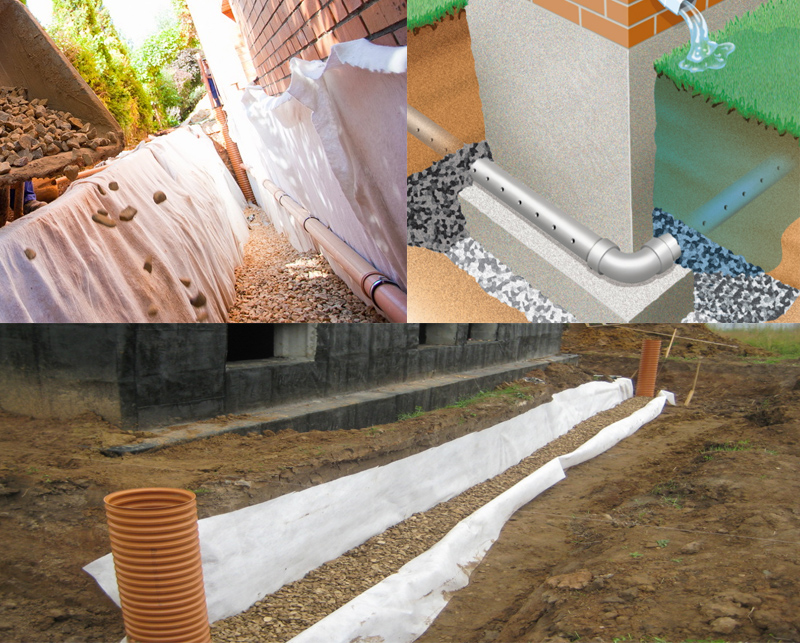

Устройство дренажной системы

Дренажная система кольцевого типа, применяемая в частной застройке, выполняется на расстоянии около 1 метра от стен фундамента. Начинают устройство дренажа, как и на этапе гидроизоляции, с рытья траншеи по периметру здания. Глубина рва под дренаж должна обеспечивать укладку трубы ниже уровня основания фундамента,  ширина его зависит от диаметра трубы и толщины слоя засыпки, и обычно составляет 0,5 м. Также нужно создать уклон в сторону колодцев не менее 1 см на каждый метр длины трубы.

Одновременно копают котлованы под смотровые колодцы – их обычно устанавливают по углам дома, они нужны для проведения ревизии и осмотра дренажной системы. В наиболее низком месте копают котлован под коллекторный колодец, где будут собираться все стоки из системы дренажа.

Дно траншеи и котлованов выравнивают и засыпают слоем речного песка в 15-25 см, трамбуют его, предварительно пролив водой. Выстилают дно геотекстилем – специальной тканью, пропускающей воду и предохраняющей дренаж от засорения почвой. Ширина ткани должна позволять полностью обернуть трубы вместе с засыпкой и обеспечить нахлест. Края полотна временно закрепляют на стенках рва. Насыпают на ткань щебень с величиной фракции 50 мм, толщина засыпки – до 20 см.

Соеденительные элементы дренажной системы

Трубы присоединяют к смотровым колодцам и к коллектору. Котлован для устройства коллектора готовят аналогично траншее, а в качестве емкости  используют перфорированный бак подходящего размера. Размещать коллектор лучше на расстоянии не менее 5 метров от стен дома. Во избежание вспучивания грунта стенки котлована укрепляют и устраивают песчаную подушку. Верх коллектора располагают на уровне почвы и закрывают крышкой, глубина коллектора должна исключать массовое попадание в него грунтовых вод. Из коллектора выполняют отвод воды за пределы участка неперфорированными трубами в сточные канавы или естественные водоемы. После монтажа системы траншею и котлован засыпают землей.

Выполнение такого дренажа не требует глобальных финансовых вложений, при этом позволяет выполнить осушение влажных участков и защитить фундамент дома от сырости. При правильном устройстве системы водоотведения фундамент остается сухим, что продляет срок его эксплуатации и увеличивает теплоизоляционные свойства.  Также советуем почитать информацию про устройство поверхностного дренажа своими руками.

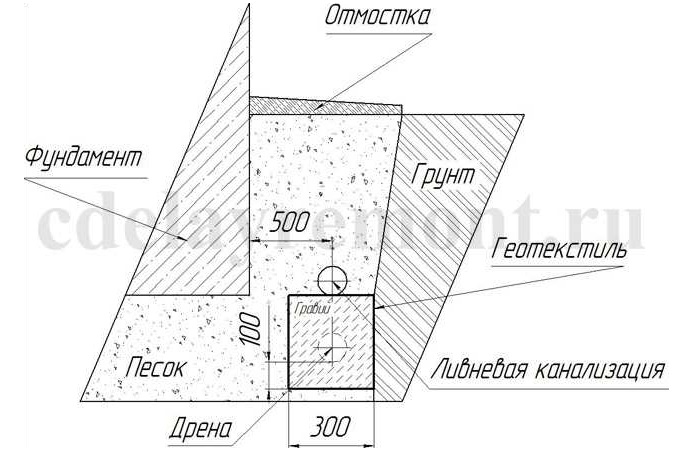

Пристенный дренаж фундамента

Для обеспечения на участке нужного уровня воды и организации отвода лишней влаги используются специальные системы водоотвода. Пристенный дренаж фундамента является наиболее практичным и простым вариантом для этих целей, который можно организовать своими руками.

Конструктивные особенности

Дренаж – это система водоотведения грунтовой или талой воды с участка или, напротив, обеспечения её равномерной циркуляции по определенной площади. Пристенный дренаж – это система дренажа, при которой дрены располагаются непосредственно вокруг жилого дома или другого здания, опоясывая его и обеспечивая максимальное осушение фундамента и подвала.

Существует два типа такой пристенной конструкции:

Устройство линейного производится по всему отмостку, он чаще всего является открытым, т. е. дрены просматриваются сверху. Для защиты от сора и заиливания используются специальные металлические решетки. Его особенностью является то, что он преимущественно обустраивается уже после окончания строительства коттеджа.

В загородных домах, расположенных в болотистой местности рекомендуется обустраивать пристенный горизонтальный пластовый дренаж. Его еще называют внутренний или глубинный, т. к. по своей конструкции он представляет практически одно целое с фундаментом. Его основание закладывается еще при строительстве песочной или щебневой подушки для несущей системы здания.

Расчет и разработка

Как и при установке канализации, очень важный этап работ – это разработка чертежа и плана проекта. Согласно СНиП, потребуется учесть следующие факторы:

1. Глубину дренажа;
2. Ширину;
3. Уклон.

Глубина заложения пристенного отвода по ГОСТу должна определяться по уровню фундамента и промерзанию грунта в холодное время года. Преимущественно, пристенный дренаж находится ниже, чем основание на 30–40 мм, но точные показатели зависят от типа местности.

Если в грунте имеется большое количество камней или рядом расположен водоем, то допускаются некоторые отклонения от нормы.

Также этот параметр может варьироваться в зависимости от площади осушения и области использования (для жилых или промышленных зданий, с целью мелиорации или распределения влаги по периметру цоколя).

Ширина труб и траншей – это очень важный показатель, т. к. он определяет эффективность работы всей системы. Для того чтобы провести расчет, рекомендуется обратиться к геодезистам Вашего региона, они смогут определить точный уровень влажности грунта и сопоставить другие атмосферные факторы.

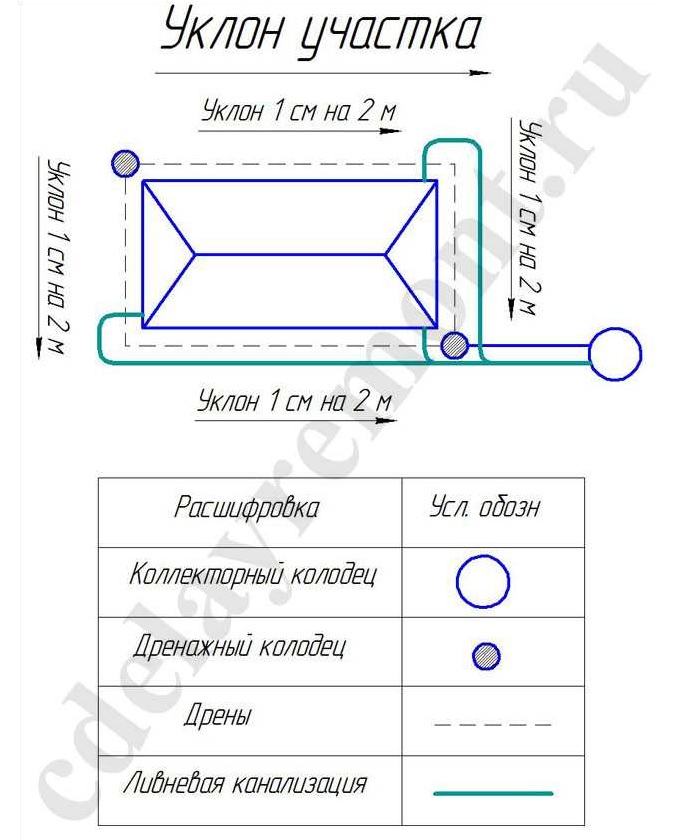

Уклон для пристенных ливневых конструкций рассчитывается, в большинстве случаев, самостоятельно. Технология очень похожа на конструкцию канализации: в зависимости от ширины и продолжительности системы требуется делать постепенный уклон на 2 сантиметра или более в сторону септика.

При этом ключевое значение имеет расстояние крайней точки трубы до сборного коллекторного колодца.

Если угол будет слишком маленьким – дренаж начнет заиливаться, а если слишком резким, то колодцы будут быстро переполнятся и потребуется обеспечивать их насосами или регулярно откачивать воду.

Расчет легко сделать самостоятельно. Например, здание имеет стены длиной в 9 и 10 метров, при этом, септика удален от отмостка на 7 метров. Его верхний уровень расположен на высоте 20 сантиметров над землей.

Каждый участок трубы будет длиной 19 метров (10 + 9), длина трубы до колодца составит 26 метров (19 – длины трубы и 7 – до септика).

Исходя из этого, общий показатель уклона будет: 52 сантиметра (если отталкиваться от 2 сантиметров угла наклона системы).

Сам проект пристенного дренажа обязательно должен проверяться профессиональным строителем и геодезистом. Они смогут вычислить возможные недочеты и исправить ошибки в расчетах, что очень важно для обеспечения сухости в подвале и продления срока эксплуатации здания.

: Дренаж и отсыпка участка при сторительстве своими руками

Установка

Выполнить монтаж пристенного дренажа довольно просто, если на руках есть схема работы и план. Рассмотрим более легкий вариант – линейной системы, т. к. пластовый рекомендуется обустраивать только специалистам.

Как своими руками выполнить пристенный траншейный дренаж:

Крепить септик можно только в местах с самым низким уровнем, иначе их установка будет нецелесообразной. Общая смета может быть значительно меньшей, если использовать вместо труб коряги, доски, кирпичи или пластиковые бутылки. По времени вся организация занимает от нескольких дней до недели интенсивной работы.

Обзор цен

Если нет желания или возможности самому работать над пристенным дренажом, то можно обратиться к строительным компаниям своего города, цена зависит от сложности работы и размера системы. Рассмотрим примерную стоимость за 1 погонный метр дренажа «под ключ»:

Виды дренажных систем

Проект дренажа цокольного этажа или подвала создают еще при закладке фундамента строения. Водоотводные трубы укладываются по периметру здания с внешней стороны по уровню подошвы. Готовый дренаж испытывают, и если он показал хороший результат и работает без проблем, его засыпают землей, смешанной с песком и мелким гравием. Таким образом, поступающая вода не успеет дойти до подвала и будет перехвачена дренажом на начальном этапе. Внешняя дренажная система, а именно кольцевой дренаж, наиболее распространена в строительстве. Если такую дренажную систему совместить с герметизацией подземной части здания, то получится вполне сухой подвал.

Внешний дренаж будет работать исправно долгие годы, пока существует здание. Не надо тратить лишние деньги и думать о проблеме отвода воды от дома. Систему можно построить самостоятельно даже без помощи соседей и родственников.

Что же делать, если приусадебный участок уже распланирован, организованы клумбы и дорожки? В этом случае применяют внутренний дренаж в подвале частного дома. Конечно, данная система тоже приносит свои плоды, но обладает некоторыми недостатками:

1. Собирает воду, которая уже попала внутрь дома. Грунт вокруг здания остается влажным и сырости в цокольном этаже не избежать, а на стенах появится плесень.
2. Устройство водоотвода потребует значительных физических усилий при рытье траншеи внутри подвала.
3. Высота цокольного этажа станет меньше из-за настила, который будет установлен.
4. Вывести воду из подвального помещения наружу будет не так-то просто.

Не стоит нарушать песчаную подушку

Важно! При внешней или внутренней схеме дренирования главное – не нарушить песчаную подушку под фундаментом, которая не дает вспучиваться грунту при замерзании и расширении образовавшейся влаги.

Устройство

Дренажные трубы

Материал для изготовления дренов назначается в зависимости от агрессивности подземной среды, глубины заложения и прочности самого материала.

Наиболее распространёнными считаются пластмассовые дрены из полиэтилена низкого давления.

Это обусловлено лёгкостью монтажа и высокой стойкостью в агрессивной среде. Диаметр одной трубы, как правило, не должен быть менее 160 сантиметров.

ВАЖНО! Трубы соединяются между собой под уклоном не менее 2 мм. на 1 метр трубы и подсоединяются к смотровому колодцу.

Смотровые колодцы

Их устанавливают на углах дома с учётом глубины залегания труб: колодец должен быть расположен ниже уровня трубы на 0,5 метра. В качестве материала для изготовления колодца используют железобетон, чугун и пластик.

Наиболее популярными считаются колодцы из железобетона, продолжительность службы которых не превышает 20 лет, однако пластиковые изделия так же хорошо справляются со своей задачей, если попадают в менее агрессивную среду.

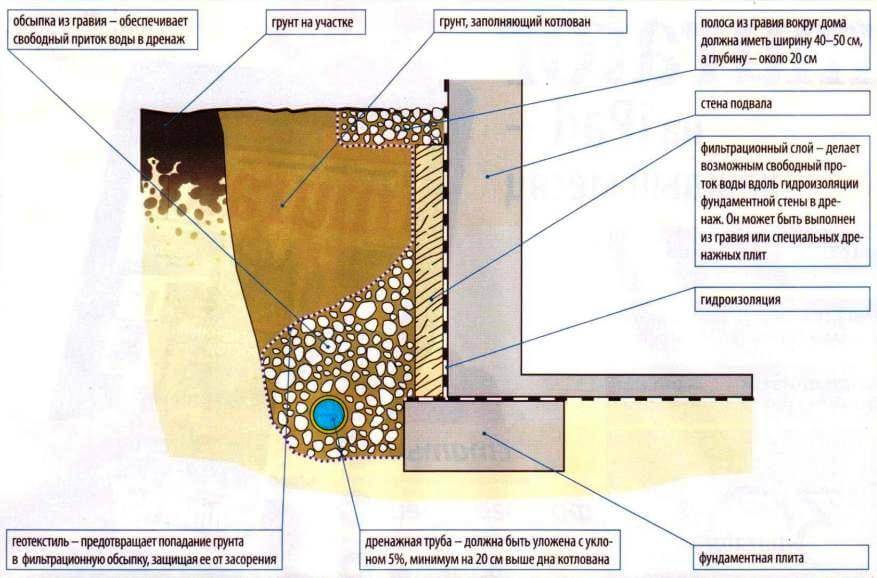

Дренирущая обсыпка

Всю систему закапывают индивидуально подобранной в зависимости от состава грунта обсыпкой, которая выполняет фильтрующие и термозащитные функции.

В случае промерзания конструкция теряет свои защитные свойства и нуждается в ремонте.

ОБРАТИТЕ ВНИМАНИЕ! Состав дренажной обсыпки включает в себя гравий, щебень или песок. Допускается создание многослойной обсыпки для повышения качества впитывания лишней влаги.

Пошаговые инструкции по обустройству дренажа

Строгое следование инструкции обустройства дренажа под фундамент и выполнение требований строительно-монтажных работ позволят своими руками правильно сделать отвод воды с участка . В перечень требований входит:

• расстояние от дома до траншеи должно составлять не менее одного метра, ширина траншеи 35-40 см;
• размещение труб проводится ниже линии фундамента на 10-30 см;
• дно траншей просыпают песчаной подушкой, уклон по направлению к сборнику воды составляет 1 см на 1 метр;
• водосборные колодцы устанавливают не ближе 3,0 м от дома;
• смотровые и ревизионные колодцы монтируют на участках соединения труб;
• на участках с высокой влажностью необходимо иметь несколько водосборников, расположенных неподалеку друг от друга и объединенных в единую систему.

Набор материалов

Для проведения строительно-монтажных работ необходимо иметь в наличии:

• лопаты: штыковую и совковую;
• дрель с насадками;
• перфорированные трубы ПВХ, диаметром 7,5 10 см;
• смотровые колодцы, оснащенные лючками;
• пластиковые емкости для водосбора;
• крестовины и фитинги, соответственно для смотровых колодцев и монтажа системы;
• рулонные геотекстиль;
• мастика водостойкая битумная для защиты фундамента;
• песок и гравий.

Этапы монтажа — подготовка фундамента дома

Установка дренажной системы начинается с подготовки фундамента дома:

• откапывание и очистка поверхности от грунта;
• удаление остатков старой гидроизоляции;
• обработка грунтовкой и нанесения битумной мастики;
• крепление геотекстильной ткани или армированной сетки;
• после высыхания первого слоя нанесение второго.

Затем выполняют устройство гравийного фильтра:

• выкапывают траншеи глубиной ниже уровня фундамента;
• засыпают дно гравием, трамбуют несколько слоев вручную;
• устройство отмостки.

По завершении подготовительных мероприятий приступают к монтажу дренажной системы:

• выкапывают ров по периметру частного дома;
• дно траншеи засыпают песком;
• геотканью застилают траншею по периметру;
• размещают перфорированные дренажные трубы, сверху засыпают слоем гравия;
• поверх насыпанного слоя гравия соединяют края геотекстиля;
• устанавливают смотровые колодцы по углам строения;
• водоприемники монтируют ниже фундамента, на расстоянии 3-5 от дома;

Если в проекте допускается использование собранной воды для хозяйственных нужд, то подключают насосы для ее перекачки. В заключение, готовую к эксплуатации систему засыпают грунтом, выбранным при рытье траншей.

Внимание к деталям

Правильно расположенные смотровые колодцы упрощают контроль и регулярное очищение системы водоотвода от грязи. На участках с высокой влажностью рекомендуется установить дополнительные водосборники переливного типа. Они выполняют резервную роль, их монтируют близко от основных колодцев. Магистральные стоки направляются к основным водосборникам. Для предотвращения растрескивания и деформации водосборника нельзя засыпать их грунтом. Использование в качестве засыпки гравия мелкой фракции защитит от пучения грунта. При расчете угла наклона водоотвода необходимо устанавливать верхнюю точку конструкции ниже уровня пола подвального помещения, а нижнюю на 20 см ниже фундамента. Отвод воды от дома сложный и трудоемкий процесс, который требует наличия набора инструментов и приспособлений, квалификации и опыта работы в данной сфере. Для достижения гарантированно высокого результата, рекомендуется воспользоваться дренажной системой Софтрок.

Особенности дренажных колодцев

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

В наше время стали очень популярны дренажные колодцы из пластика. Их виды и последовательность монтажа описаны в отдельной статье.

Информация о том, как сделать дренаж участка своими руками, также есть на нашем сайте.

Про особенности металлических водостоков и их монтаж читайте на этой странице.

Схема дренажа

На практике используются такие дренажные системы, как траншейная и пристенная. Выбор определенного варианта реализации рассматриваемых разновидностей в большей мере зависит от следующих факторов: тип грунта, рельеф местности и т. д.

Траншейный дренаж, который также называется кольцевым, находит свое применение на тех территориях, где присутствует песчаная почва. По структуре он является замкнутой системой, накапливающей атмосферные осадки в коллекторе с дальнейшим их отведением в овраги и различные водоемы. Такую систему нельзя устанавливать ближе 5 м от дома, так как несоблюдение подобного требования может послужить причиной усадки грунта, а это в свою очередь негативно скажется на состоянии фундамента.

Пристенный дренаж применяется при наличии других условий по сравнению с траншейной системой. В частности, его используют на почвах с большим содержанием глины и характеризуемых высоким залеганием подземных вод.

Главными элементами пристенного дренажа являются дрены, то есть перфорированные трубы. Кроме того, подобное сооружение состоит из колодцев, служащих в качестве накопителей воды, и смотровых ям, необходимых для контроля над функционированием системы в местах соединения труб и на поворотных точках водовода.

Пристенный дренаж загородного дома – это система, состоящая из труб и других элементов, представляющая собой замкнутую конструкцию, расположение которой определяется периметром здания на расстоянии полуметра от стен строения.

Если рельеф территории не позволяет установить дренаж вокруг частного дома так, чтобы вода удалялась из коллектора естественным путем, необходимо позаботиться об установке насосного оборудования.

Подготовительные работы по устройству дренажной системы для фундамента

Перед устройством дренажных систем необходимо выполнить комплекс мероприятий.

Раньше для создания дренажной системы использовались металлические или асбестоцементные трубы. Они обладали сравнительно небольшим сроком эксплуатации, часто заиливались и требовалось вручную делать отверстия для воды. Но сегодня их редко применяют, так как есть варианты более качественных и легких в монтаже дрен, выполненных из ПВХ, с уже готовыми перфорациями.

Как выполняется обустройство дренажного колодца и отмостки

При отсутствии по соседству с участком, где проводится дренаж, канавы, оврага или естественного водоема, куда может сбрасываться вся отведенная от дома и с участка в целом вода, дренажный колодец становится завершающим элементом системы. Сюда же может выводиться система поверхностного дренажа, устанавливаемая поверх закрытой. Исходя из функционального назначения, дренажный колодец может быть обустроен в виде:

• накапливающего. Наличие герметичного дна позволяет накапливать воду, которая может использоваться для полива
• поглотительного. При отсутствии желания использовать отведенную воду для полива в дренажном колодце не обустраивается плотное дно, поэтому вода постепенно просачивается в грунт.

Обратите внимание! Устройство из пластика можно купить. Для самостоятельной сборки могут быть использованы железобетонные кольца. Конструкция также может быть отлита с помощью цементного раствора, нанесенного на армирующую сетку. Люк дренажного колодца подбирается из прочного материала, для этой цели неплохо послужит чугунная крышка.

Колодец, куда сводятся все трубы дренажной сети, может быть изготовлен из бетона или пластика

Обустройство дренажного колодца идет в таком порядке:

1. По месту пересечения осей труб производится выборка грунта.
2. Уложенную геоткань засыпают щебнем, не доводя слой до поверхности 200 мм.
3. Уровень засыпки щебнем дренажных труб составит около 300 мм.
4. Обмотав дренажные трубы геотекстилем внахлест, фиксируем его с помощью синтетической бечевки.
5. Для утепления выпуска канализации берется пенопласт толщиной от 250 мм.
6. Засыпается грунт, укладывается слой дерна.

В качестве необходимого дополнения к дренажной системе рассматривается укладка отмостки, по которой влага будет стекать в сторону от постройки, в меньшей степени контактируя с фундаментом и стенами. Водонепроницаемый материал укладывается к наружной стене под тупым углом. Используют:

• асфальтирование или бетонирование. Практичный и недорогой вариант;
• глину или камни, или тротуарную плитку. Выкладка такой отмостки потребует немалого труда, но обеспечит эстетическую привлекательность;
• ПВП-мембраны, устанавливаемые в грунте в качестве основы под любое покрытие, которым может послужить даже слой дерна или газонной травы.

Обустраивая дренажную систему вокруг постройки можно втянуться во весьма затратное мероприятие в зависимости от типа, которому будет отдано предпочтение. Наиболее сложной и трудоемкой является система закрытого типа, которая охватывает, как правило, и территорию участка в целом.

Принимая решение о проведении дренирования, следует принимать в расчет:

• расположение постройки;
• особенности почвы;
• уровень залегания пласта грунтовых вод;
• годовую норму осадков;
• и собственные финансовые возможности.

Прокладка траншей, выполнение перфорирования недорогих пластиковых труб не связаны с применением инструментов, используемых профессионалами, как и другие технологические операции. Поэтому представляется вполне возможным не только самостоятельное выполнение схемы дренажной системы, но и обустройство собственными руками, без привлечения сторонних специалистов и сложной техники.

Устройство монолитной фундаментной плиты — подготовка, подушка, дренаж, геотекстиль, схема

Прежде, чем рассматривать устройство монолитной фундаментной плиты, определимся, в каких случаях лучше всего ее применять. Правильным решением будет применить этот тип основания, если:

• Строение возводится на сильно пучинистых или песчаных грунтах, болотистых или торфяных почвах.
• Место для строительства отличается высоким уровнем грунтовых вод.
• Здание отличается повышенной чувствительностью к деформации, в основном, это строения из кирпича, бетона и подобных материалов.

У нас на сайте представлена фундамент плита, схема в разрезе которой — на рисунке.

Устройство монолитной фундаментной плиты

Перед рытьем котлована для подушки нужно предварительно расчистить и выровнять участок под строительство. Самое простое решение – нанять бульдозер. После чего роется котлован, соответствующий будущей плите, по предварительно проведенным расчетам:

• Если с площадью плиты все понятно: это общая площадь постройки плюс отмостки, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и вида сооружения. Для определения характеристик почвы и местоположения прохождения грунтовых вод, этот показатель нам понадобится для выбора дренажной системы, заказываются геологические изыскания.
• Для легких строений типа бань или деревянных домов применяется незаглубленный фундамент, устройство фундаментной плиты под коттедж требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выравниваются по строительному уровню. Это позволит избежать деформаций и разрушения в последующем. После того, как просчитаны параметры и вырыт котлован, имеет смысл высчитать количество необходимого материала.

Можно использовать калькулятор фундамента плиты.

Эта программа поможет посчитать не только количество необходимого бетона, песка, щебня и арматуры, но и стоимость материалов.

Фундамент плита: схема дренажа

Дренаж под фундамент выполняют по разным схемам, в зависимости от того, насколько близко пролегают грунтовые воды. В случае глубокого прохождения можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снега. Канавы прорываются по дну котлована и закрываются сверху геотекстилем. В этом случае гидроизолируют только сам фундамент при помощи разнообразных средств, это может быть битум, рубероид, жидкая резина или штукатурка.

Все эти виды не обеспечивают полной гидроизоляции, поэтому напомним еще раз, применимы только в случае низкого пролегания грунтовых вод.

Трубы укладываются по периметру здания в мелкий гранитный щебень с уклоном в 5-10 мм в сторону дренажного колодца.

При этом конец выводной трубы должен быть на несколько сантиметров выше дна дренажного колодца, который располагают не ближе, чем на 5 м от фундамента.

 Последовательность действий при формировании подушки

Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:

• Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
• Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
• Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.

Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:

• Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
• Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
• Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
• Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.

Бетонная заливка с армированием

В зависимости от толщины фундамента заливку можно произвести как одномоментно, так и разбив ее на два этапа:

• бетонная подготовка под фундаментную плиту,
• заливка самой плиты.

Бетонную подушку формируют следующим способом:

• Для укрепления вначале укладываются пруты диаметром 12 мм.
• Заливается бетон, так чтобы по высоте он выступал на 15 см над землей.
• Бетон тщательно утрамбовывается по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для связки с фундаментом.

Заливка самого фундамента при любом методе производится одинаково. Арматура вяжется стальной проволокой крест-накрест, так чтобы получилось две сетки с ячейками в 200 мм. Одна сетка располагается в 5 см от поверхности подушки, вторая на том же расстоянии от поверхности плиты.

Заливается высококачественный бетон (марка не ниже М300-М350) и утрамбовывается глубинным вибратором. Высокое качество бетона обязательное условие, так как к монолитному фундаменту предъявляются повышенные требования.

Проще всего рассчитать количество бетона с помощью калькулятора фундамента плиты, но примерно это около 25-30 кубометров.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Обустройство системы дренажа

Для снижения риска подтопления участка, необходимо знать правила укладки. Материалы, которые потребуются:

• для подушки – гравий либо щебень;

• для фильтрационных элементов – геотекстиль;

• для сборки конструкции – фитинги;

• рабочий инвентарь (лопаты, тачки).

По технологии, монтаж дренажной системы начинают с подготовки каналов. Трассу размечают при помощи шнура, колышков во время минимального количества осадков. Траншей выкапывают вручную либо при помощи спецтехники. Уклон в направлении водосборника не должен быть менее 20 мм на 1 м. К вертикальным стенкам крепят геотекстиль.

Под коллекторы создают уширения, дно траншеи засыпают слоем песка порядка 200 мм. Монтируют геотекстиль, полотнища фиксируют на стенках котлована.

Следующие этапы работ:

1. Засыпают трассу щебнем толщиной 300 мм с обустройством углубления по оси.

2. Монтируют трубы, хомуты, тройники, отводы. Разрешается применять канализационные фитинги, подходящие по диаметру.

3. Проверяют отклонение дрена, используя натянутый шнур и строительный уровень.

4. Обсыпают водоотвод щебнем.

5. Застилают геотекстиль внахлест сверху засыпки.

6. Устанавливают ревизионные колодцы, подключают к системе посредством муфт и переходников.

7. Во избежание промерзания засыпают прогалины между стеной и коллектором.

Вывод трубы дренажной делают в сточную траншею, водоем или колодец. Канаву закапывают, полипропиленовые профили сваривают, ПВХ склеивают специальным составом.

Предварительные расчеты

При обустройстве частной дренажной системы собственными силами, расчеты сводятся к определению глубины заложения труб и колодцев, а также оптимальных уклонов трубопроводов.

Глубина закладывания дренажа определяется по глубине заложения опорного основания. Принцип прост: дренаж обустраивается на 0,3-0,5 м ниже фундаментной подошвы.

Схема дренажа

Уклон трубопроводов должен быть таким, чтобы движущаяся по ним вода могла достаточно быстро и эффективно отводиться в приемный резервуар. Традиционно выдерживают уклон, составляющий 20 мм на каждый погонный метр.

Предварительно найдите наивысшую и самую низкую точки участка. В первой вы обустроите место сбора воды (чаще всего это самый высокий угол дома), во второй смонтируете приемный колодец. Благодаря естественному уклону не придется покупать дополнительное насосное оборудование для перекачивания грунтовых вод.

Для лучшего понимания ситуации, ознакомьтесь с примером расчета дренажа фундамента.

Пример спецификации для бани 6х6 м прямоугольной формы, дренажных колодцев – 3 шт.

Дано:

размеры здания – 9х6 м; расстояние между коллекторным колодцем и строением – 10 м; величина выступа верхнего края колодца над землей – 0,3 м.

Для определения длины каждого отдельного участка траншеи до водоприемника нужно сложить длины сторон здания. В данном примере результат будет равен 15 м. Суммарное расстояние до приемного колодца в этом случае составит 25 см. Общий уклон рассматриваемой системы – 0,5 м (по паре сантиметров на каждый из полученных 25 м).

Схема дренажной системы

Устройство монолитной фундаментной плиты — подготовка, подушка, дренаж, геотекстиль, схема

Прежде, чем рассматривать устройство монолитной фундаментной плиты, определимся, в каких случаях лучше всего ее применять. Правильным решением будет применить этот тип основания, если:

• Строение возводится на сильно пучинистых или песчаных грунтах, болотистых или торфяных почвах.
• Место для строительства отличается высоким уровнем грунтовых вод.
• Здание отличается повышенной чувствительностью к деформации, в основном, это строения из кирпича, бетона и подобных материалов.

У нас на сайте представлена фундамент плита, схема в разрезе которой — на рисунке.

Устройство монолитной фундаментной плиты

Перед рытьем котлована для подушки нужно предварительно расчистить и выровнять участок под строительство. Самое простое решение – нанять бульдозер. После чего роется котлован, соответствующий будущей плите, по предварительно проведенным расчетам:

• Если с площадью плиты все понятно: это общая площадь постройки плюс отмостки, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и вида сооружения. Для определения характеристик почвы и местоположения прохождения грунтовых вод, этот показатель нам понадобится для выбора дренажной системы, заказываются геологические изыскания.
• Для легких строений типа бань или деревянных домов применяется незаглубленный фундамент, устройство фундаментной плиты под коттедж требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выравниваются по строительному уровню. Это позволит избежать деформаций и разрушения в последующем. После того, как просчитаны параметры и вырыт котлован, имеет смысл высчитать количество необходимого материала.

Можно использовать калькулятор фундамента плиты.

Эта программа поможет посчитать не только количество необходимого бетона, песка, щебня и арматуры, но и стоимость материалов.

Фундамент плита: схема дренажа

Дренаж под фундамент выполняют по разным схемам, в зависимости от того, насколько близко пролегают грунтовые воды. В случае глубокого прохождения можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снега. Канавы прорываются по дну котлована и закрываются сверху геотекстилем. В этом случае гидроизолируют только сам фундамент при помощи разнообразных средств, это может быть битум, рубероид, жидкая резина или штукатурка.

Все эти виды не обеспечивают полной гидроизоляции, поэтому напомним еще раз, применимы только в случае низкого пролегания грунтовых вод.

Трубы укладываются по периметру здания в мелкий гранитный щебень с уклоном в 5-10 мм в сторону дренажного колодца.

При этом конец выводной трубы должен быть на несколько сантиметров выше дна дренажного колодца, который располагают не ближе, чем на 5 м от фундамента.

 Последовательность действий при формировании подушки

Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:

• Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
• Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
• Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.

Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:

• Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
• Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
• Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
• Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.

Бетонная заливка с армированием

В зависимости от толщины фундамента заливку можно произвести как одномоментно, так и разбив ее на два этапа:

• бетонная подготовка под фундаментную плиту,
• заливка самой плиты.

Бетонную подушку формируют следующим способом:

• Для укрепления вначале укладываются пруты диаметром 12 мм.
• Заливается бетон, так чтобы по высоте он выступал на 15 см над землей.
• Бетон тщательно утрамбовывается по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для связки с фундаментом.

Заливка самого фундамента при любом методе производится одинаково. Арматура вяжется стальной проволокой крест-накрест, так чтобы получилось две сетки с ячейками в 200 мм. Одна сетка располагается в 5 см от поверхности подушки, вторая на том же расстоянии от поверхности плиты.

Заливается высококачественный бетон (марка не ниже М300-М350) и утрамбовывается глубинным вибратором. Высокое качество бетона обязательное условие, так как к монолитному фундаменту предъявляются повышенные требования.

Проще всего рассчитать количество бетона с помощью калькулятора фундамента плиты, но примерно это около 25-30 кубометров.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

• Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
• Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
• Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

• Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
• Неоднородность и наслоение водонесущих пластов.
• Строительство проводится в низине на глинистом грунте повышенной влажности.
• Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Где заказать дренаж для фундамента?

Где заказать в Москве:

1. Компания «ЛОКАС-инженеринг», ул. Иркутская, д. 11/17, корп. 5, оф. 607. Тел.: +7 (495) 748-78-33;
2. СК «Меридиан», Киевское ш., 1,БП «РУМЯНЦЕВО». Тел.: + 7 (499) 504-88-56;
3. ООО«Восток ГеоСинтетикс», ул. Сельскохозяйственная, д. 36. Тел.: +7 (495) 720-61-04.

1. Группа Компаний «ЭКСПО МОНОЛИТ», Таллинское ш., ул. Рабочая д. 7А, оф. 26. Тел.: (812) 938-14-19;
2. Компания «Фундамент СПб», Просп. Александровской фермы, , к.6. Тел.: + 7 (812) 936-16-65;
3. СК «Невский Край», ул. Коммуны, д. 67, лит. АЖ, оф. 37. Тел.: +7 (812)  918-82-93.

Видео

Смотрите на видео процесс устройства дренажа фундамента:

Ни одно здание не прослужит достаточно долго, без оборудования гидроизоляции фундамента и без качественно обустроенной дренажной системы.

Кол-во блоков: 21 | Общее кол-во символов: 32584Количество использованных доноров: 6Информация по каждому донору:

1. -fundamenta/: использовано 5 блоков из 8, кол-во символов 9561 (29%)
2. : использовано 2 блоков из 8, кол-во символов 7065 (22%)
3. : использовано 3 блоков из 7, кол-во символов 7356 (23%)
4. : использовано 3 блоков из 6, кол-во символов 4247 (13%)
5. -fundament/ustrojjstvo-monolitnojj-fundamentnojj/: использовано 2 блоков из 5, кол-во символов 2222 (7%)
6. -ustrojstva/: использовано 6 блоков из 8, кол-во символов 2133 (7%)

Устройство гидроизоляции и виды труб

В качестве гидроизоляции для фундамента лучше воспользоваться оклеечным битумным материалом. В комбинации с гравием материал делает дренаж фундамента максимально эффективным и с более продолжительным сроком эксплуатации. Гравий отлично отводит воду от основания дома к дренажным трубам. Вдобавок он улучшает вентиляционные и теплоизоляционные качества фундамента.

Предусматривается использование геотекстиля. Этот материал предназначен для защиты гравия от заиливания мелкими частицами. Укладка гравия осуществляется послойно с тщательной трамбовкой каждого слоя. Этот процесс можно посмотреть на видео о создании дренажа фундамента.

Дренаж для ленточного фундамента

Схема устройства дренажа

Устраивается водоотведение для данного вида основания по причине высокого нахождения подземных вод,  сильно увлажнённого грунта или риска подтопления участка. Правильно обустроенный дренаж ленточного фундамента дома поможет избежать деформации бетонной ленты во время таяния или замерзания грунта. Здесь также необходимо не забывать о правильно выполненной отмостке, чтобы влага не могла легко проникнуть к основанию.

Изготовление водоотведения для мелкозаглубленного фундамента должно быть проведено на глубине около 80 см. Дренаж сооружают по периметру ленты на небольшом расстоянии от неё. Трубопровод протягивают на глубине не менее 1 м, ниже песчаного слоя на 20-30 см. Особенность работы здесь в том, что объём земляных работ очень большой. Все о дренаже ленточного основания смотрите в этом видео:

Чтобы правильно подобрать разновидность дренажа, нужно знать особенности почвы. Только в этом случае он будет эффективно и надёжно исполнять функцию водоотвода.

Кол-во блоков: 22 | Общее кол-во символов: 27006Количество использованных доноров: 5Информация по каждому донору:

1. : использовано 1 блоков из 6, кол-во символов 1397 (5%)
2. : использовано 2 блоков из 6, кол-во символов 3226 (12%)
3. -vody-ot-fundamenta-doma/: использовано 4 блоков из 9, кол-во символов 5873 (22%)
4. -i-sad/: использовано 5 блоков из 6, кол-во символов 7792 (29%)
5. : использовано 9 блоков из 11, кол-во символов 8718 (32%)
