Устройство и расчет фундамента на буронабивных сваях

Описание свай

Для обустройства заглубленного фундамента использование свайной конструкции с обсадными трубами является лучшим вариантом. Процесс обустройства достаточно прост. Необходимо использовать бур, чтобы пробурить скважину нужного диаметра и глубины. Отличие от обычной сваи заключается в том, что нижняя основа более широкая, чем у обычного оборудования. Наличие такого дополнения позволяет добавить такие вещества, как бетон, грунт, песок или другие материалы по необходимости. Получение такой распорки в нижней части осуществляется за счет специального оборудования расширяющего типа, которое распирает породу внизу.

Суть метода

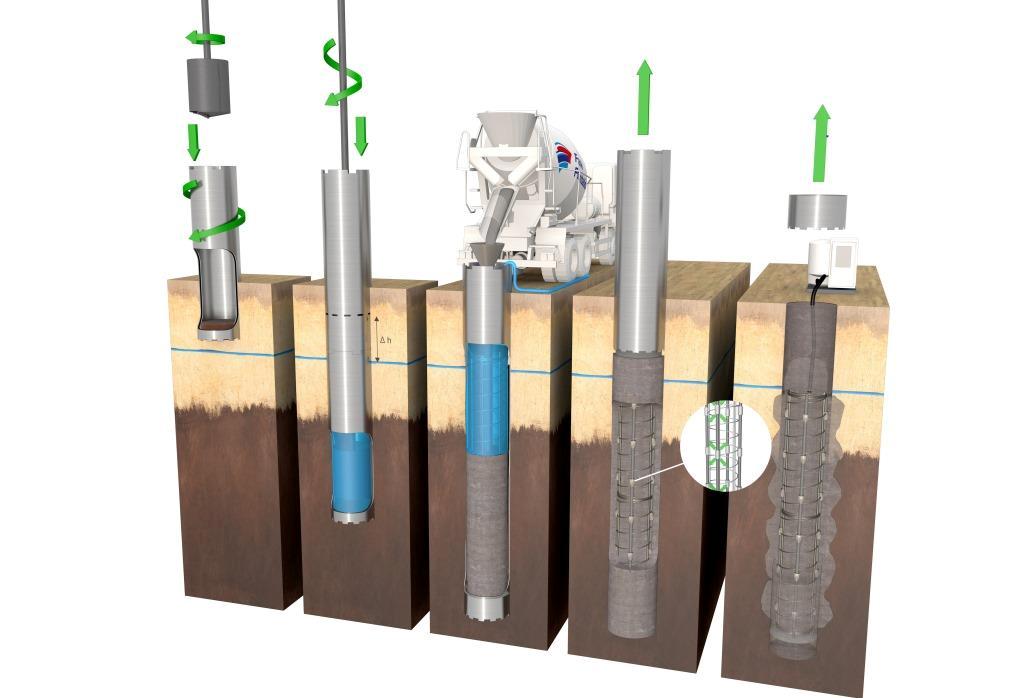

Для устройства свай в грунт ввинчивается и одновременно задавливается полая обсадная труба с теряемым наконечником (рисунок 1) с последующим заполнением ствола бетоном и извлечением трубы. При завинчивании происходит уплотнение грунта за счет вытеснения его в стороны в объеме сваи, что дает значительно повышение несущей способности сваи. Зона смещения частиц грунта составляет 2,5—5 радиусов сваи в зависимости от типа грунта.  По данной технологии можно изготавливать буронабивные сваи диаметром 273 мм, 325 мм, 426 мм глубиной до 8 м.

Трубы для буронабивных свай и … Трубы для буронабивных свай и … Буронабивные сваи: устройство … Устройство буронабивных свай с … Буронабивные сваи с обсадной трубой

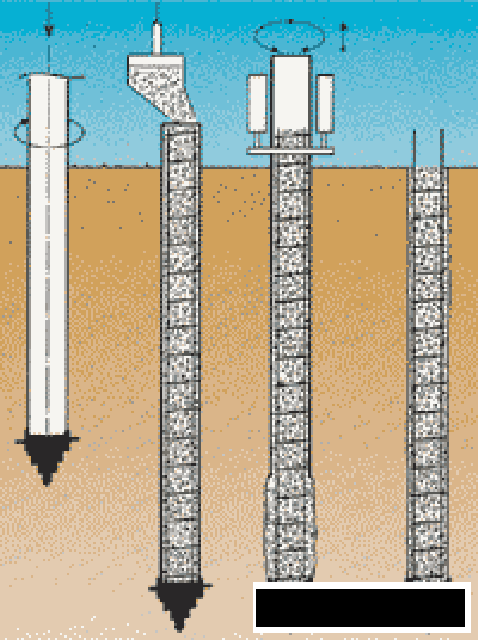

Рисунок 1 –Обсадная труба с теряемым наконечником

Фундамент на буронабивных сваях — что это такое, особенности

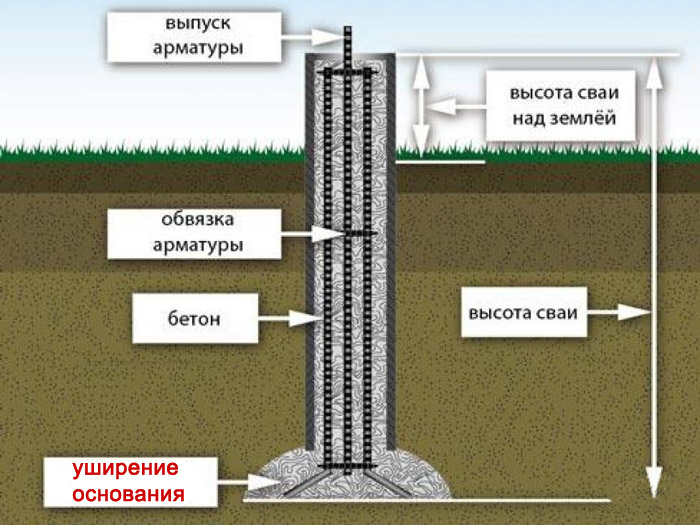

Буронабивной свайный фундамент представляет собой армированный монолитный бетон, залитый в подготовленные лунки с верхним уширением непосредственно на проектируемом месте. Применение подобных конструкций включает два направления: усиление уже имеющегося основания, строительство новых объектов на пустом или ограниченном по площади пространстве.

Технические условия для железобетонных свай прописаны в ГОСТе 19804-2012. Физические параметры при этом могут быть такими: диаметр от 0,88 до 1,2 м, глубина до 350 метров. Дополнительно может быть устроена временная или несъемная опалубка. Чаще это обсадная труба.

Какие виды бывают, плюсы и минусы

Возводят буронабивные сваи по одной из двух технологий: «сухая» или с обсадной трубой. Выбор определяют исследования грунта. Идеальным вариантом почвы считается плотный песок, присутствие обломочных горных пород мелкой фракции. При этом универсальный фундамент не может быть устроен только в скалистых или горных регионах, в местах с углубленными валунами. Кроме этого, отмечаются иные достоинства:

• простой алгоритм действий;
• быстрое проведение монтажных работ;
• возможен самостоятельный подход к возведению в частном секторе с помощью ручного бура;
• долговечность, измеряемая 150 годами и более;
• высокая несущая способность, допустимая для дома, многоэтажного здания и крупногабаритных железобетонных конструкций.

Для получения качественного результата требуется проведение точных расчетов на основании геологических исследований строительной площадки с учетом окружающей обстановки и строгих регламентов.

К недостаткам также относят использование специальной техники. Она нужна для бурения посадочного места, перемещения армирующего каркаса, опалубки.

Типы БНС

Буронабивные сваи по характеру работы в грунте подразделяют на

• сваи-стойки
  • К стойкам относятся сваи, опирающиеся на практически несжимаемые грунты (скальные, крупнообломочные породы с песчаным заполнителем, пески гравелистые, крупные и средней крупности плотные, глинистые грунты твердой консистенции). Такие сваи передают нагрузку на грунт через пяту (сопротивление грунта по боковой поверхности ствола в расчетах их несущей способности не учитывается).
• висячие сваи
  • Висячие сваи, заглубленные в сжимаемые грунты, воспринимают нагрузку через боковую поверхность и пяту.

Для сооружения буронабивных свай (БНС) применяют: бетон по ГОСТ 26633-91 с осадкой конуса для различных способов укладки:

• 10…16 см – для метода вертикально перемещаемой трубы (ВПТ);
• 14…24 см – при укладке под напором;
• 3…7 см – при сбрасывании через бункер с направляющей трубой;
• арматурная сталь классов А-I, А-II, А-III по ГОСТ 5781-82 в соответствии с рабочей документацией.

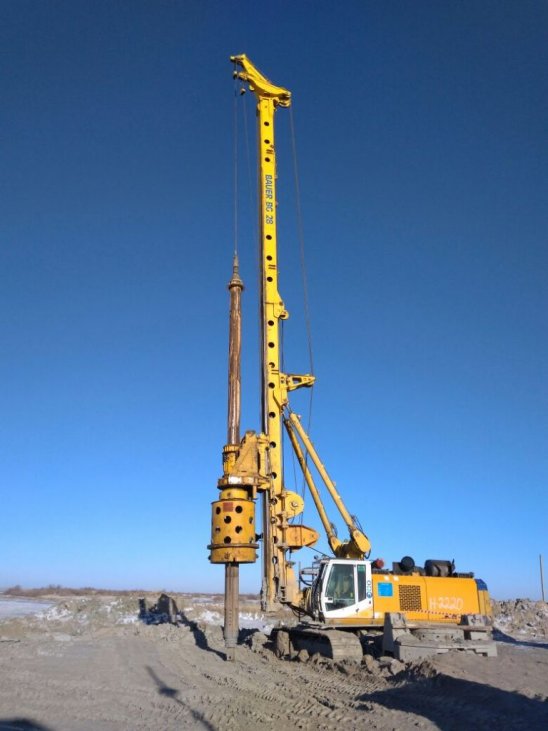

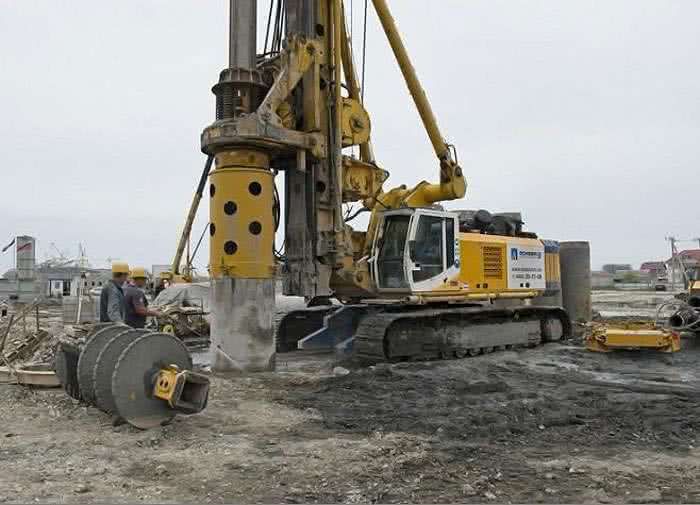

На проведение работ разрабатывают ППР. Технология привязывается к местным условиям и зависит от геологического строения, конструкции фундаментов опоры, имеющегося оборудования и прочих факторов. При сооружении буронабивных свай должны соблюдаться требования нормативов. В настоящее время в России используют буровые машины японских и европейских фирм

• KATO
• BAUER
• JUNTTAN
• LIEBHERR, которые могут осуществлять ударное и вращательное бурение.

В России также начат выпуск буровых машин. В индексах буровых машин цифры обозначают максимальный диаметр обсадной трубы в мм. Для различных грунтовых условий применяют сменные рабочие органы буровых машин и дополнительное оборудование:

• ковшовый бур для бурения в сухих и обводненных нескальных породах и уборки разрыхленных скальных грунтов объемом 0,8…1 м³;
• шнековый бур для бурения в связных (глинистых) грунтах и рыхления полускальных;
• тяжелый ударный грейфер массой 3…8 т и объемом 0,5…0,8 м³ для бурения в песках и гравии;
• долото-ударное крестовое с зубьями или с прямыми резцами массой 3…8 т для скальных пород;
• адаптер-переходник для вкручивания, вдавливания в скважину (и извлечения) обсадных труб вращателем бурового органа при небольшой глубине и небольших сопротивлениях обсадки;
• буровой стол-механизм для погружения и подъема обсадных труб путем их качания (вращения) на угол 15…25° с одновременным вдавливанием или извлечением осевым усилием;
• инвентарные стальные плиты толщиной 40…50 мм, подкладываемые под буровой стол для возможности извлекать обсадную трубу с расчетным усилием на мягком грунте;
• вибропогружатели для погружения обсадных труб с приводом от базовой машины;
• уширители — устройства для увеличения площади опирания свай в пластичных глинистых грунтах и снижения эффекта разуплотнения грунта при бурении, например, буронабивные сваи Ø1,2 м могут иметь уширение Ø до 2,25 м при длине сваи до 40 м.
• При строительстве фундаментов мостов применяют технологию CFA (Continuous flight augers) устройства буронабивных свай с помощью бурошнековой установки с полым шнеком.

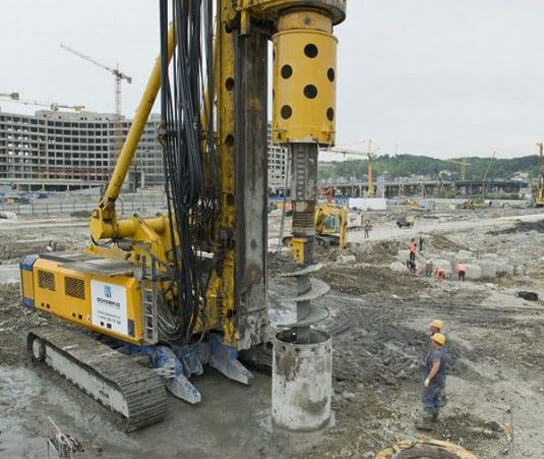

Бурение свай – назначение и последовательность действий при выполнении буровых работ

Бурение скважин под сваи – проверенный на практике технический прием, предназначенный для решения следующих задач:

• строительства новых фундаментных оснований, обладающих повышенной устойчивостью к подвижкам проблемного грунта;
• укрепления фундаментных основ ранее построенных зданий и повышение устойчивости строительных конструкций.

Серьезная особенность технологии – возможность выполнения бурильных мероприятий на протяжении круглого года. Процесс бурения не оказывает отрицательного влияния на фундаменты рядом находящихся строений. Формирование каналов в грунте и монтаж свайных опор – стадии общего процесса по созданию свайной фундаментной основы. Важно соблюдать непрерывность операции и придерживаться требований технологии.

На фундаменты рядом находящихся строений процесс бурения не оказывает отрицательного влияния

Работы по бурению каналов и монтажу свай выполняются по следующему алгоритму:

• производится установка специального оборудования для буровых работ;
• выполняются мероприятия для обеспечения неподвижного состояния техники;
• бурится скважина заданной глубины и диаметра в зависимости от требований проекта;
• консервируется поверхность шурфа глиной или опускается инвентарная труба;
• устанавливается и фиксируется в пробуренном канале арматурный каркас для фундамента;
• заливается подготовленной бетонной смесью полость с арматурной решеткой.

При выполнении буронабивных мероприятий учитывайте следующие моменты:

• используйте проволоку для армирующих конструкций диаметром 8-14 мм;
• применяйте марочный бетон из цемента марки М400 или М500;
• не допускайте осыпания породы в пробуренный шурф;
• осуществляйте бетонирование на протяжении 8 часов после бурения.

Учтите, что срок использования бетонной смеси и пробуренной скважины ограничен. Через небольшое время бетон и полость в грунте становятся непригодными для дальнейших работ. В течение смены следует армировать и бетонировать сформированные полости под буронабивные сваи.

Общая информация о буронабивных сваях

Обсадные буронабивные сваи, как и буросекущие, могут выполняться исключительно из бетона, так же как новые железобетонные конструкции, укрепленные арматурой.

Мы будем рассматривать пример их производства, так как железобетонные буронабивные сваи по технологии CFA и буросекущие имеют серьезное усиление и большую несущую способность (см. таблица несущей способности), чем ленточный фундамент или винтовые трубы.

Их создание не требует существенных дополнительных затрат, а отзывы только положительные.

Фундамент на буронабивных сваях, превосходит винтовые и забивные железобетонные сваи, по следующим параметрам:

• бурение буронабивных свай гораздо дешевле, чем железные винтовые трубы и забивные железобетонные конструкции, при этом технологическая карта производства не уступает им в надежности производства и несущей способности (в статье приведена таблица, которую вы можете использовать для сравнения);
• Винтовые и забивные железобетонные сваи ограничены в диаметре, в то время как буронабивные, обсадные или буросекущие конструкции могут создаваться в любом размере, который зависит лишь от диаметра пробуренной скважины;
• Буронабивные или буросекущие фундаменты могут создаваться в условиях плотной городской застройки, так как их усиление и монтаж не сопровождается высоким уровнем шума и вибрации, который возникает, когда устанавливаются забивные железобетонные и винтовые сваи.

к оглавлению ↑

Подготовка к созданию буронабивных свай

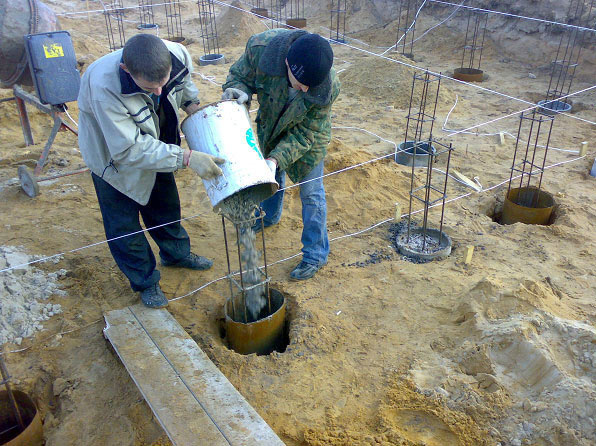

Если вы приняли решение обустроить усиление или бурение фундамента из буронабивных свай своими руками, то позаботьтесь о наличии следующих инструментов:

• бур – бурение, в зависимости от глубины погружения сваи, бурение и усиление может выполняться как автоматизированными устройствами – буровыми установками, либо автономными бензобурами, так и типовая- обычным ручным садовым буром, с удлиняемой до нужного размера рукоятью трубы;
• бетономешалка, совковая лопата, мастерки, и ведра;
• болгарка для обрезки арматуры.

Необходимые материалы:

• обсадные трубы, либо рубероид;
• арматура на усиление и армирование буронабивных свай;
• цемент, песок, щебень – для создания бетона.

к оглавлению ↑

набивных свай и технология их устройства.

Набивные сваи устраивают на месте их будущего положения пу­тем заполнения скважины (полости) бетонной смесью или песком. В настоящее время применяют большое количество вариантов реше­ния таких свай. Их основные преимущества:

• возможность изготовления любой длины;

• отсутствие значительных динамических воздействий при устрой­стве свай;

• применимость в стесненных условиях;

■ применимость при усилении существующих фундаментов.

Набивные сваи изготовляют бетонными, железобетонными и грун­товыми, причем имеется возможность устройства свай с уширенной пятой. Способ устройства свай прост — в предварительно пробуренные скважины подается для заполнения бетонная смесь или грунты, в ос­новном песчаные.

Применяют следующие разновидности набивных свай — сваи Страу­са, буронабивные, пневмонабивные, вибротрамбованные, частотрамбованные, вибронабивные, песчаные и грунтобетонные. Длина свай дости­гает м при диаметре 50… 150 см. Сваи, изготовляемые с примене­нием установок фирм Като, Беното, Либхер могут иметь диаметр до 3,5 м, глубину до 60 м, несущую способность до 500 т.

Буронабивные сваи. Характерной особенностью устройства буронабивных свай является предварительное бурение скважин до задан­ной глубины.

Самими первыми в нашей стране, на основе которых применяются все существующие разновидности буронабивных свай, являются сваи Страуса, которые были предложены в 1899 г. Изготовление свай вклю­чает следующие операции:

• пробуривание скважины;

• опускание в скважину обсадной трубы;

• извлечение из скважины осыпавшегося грунта;

• заполнение скважины бетоном отдельными порциями;

• трамбование бетона этими порциями;

• постепенное извлечение обсадной трубы.

В пробуренную до проектной отметки (5… 12 м) скважину осторож­но опускают трубу диаметром см и далее загружают бетонной смесью. После заполнения скважины на глубину около 1 м бетонную смесь трамбуют и медленно поднимают вверх обсадную трубу до тех пор, пока высота смеси в трубе не уменьшится до 0,3…0,4 м. Снова за­гружается бетонная смесь и процесс повторяется. Учитывая, что диа­метр скважины больше диаметра обсадной трубы и поверхность про­буренного грунта оказывается неровной, шероховатой, при наполне­нии бетонной смесью обсадной трубы, ее подъеме и уплотнении сме­си, бетон заполнит весь свободный объем, включая и зазор между стенками скважины и обсадной трубой. Часть бетона и цементного мо­лока проникнет в грунт, повысив его прочность.

Недостатки способа — невозможность контролировать плотность, и монолитность бетона по всей высоте сваи, возможность размыва несхватившейся бетонной смеси грунтовыми водами.

Армирование свай производят только в верхней части, где на глу­бину 1,5…2,0 м в свежеуложенный бетон устанавливают металличе­ские стержни для их последующей связи с ростверком.

Сваи с лучевидным уширением.

Лучевидные уширения буронабивных свай могут быть получены разбуриванием или вдавливанием грунта. Для разбуривания используют буры-расширители (см. рис. , а) или уширители пантографного типа. Вдавливание грунта в стенки скважины выполняют специальными снарядами, снабженными плитами- штампами (см. рис. , б). Пантографный уширитель (рис. ) состоит из режущего механизма и грунтосборника. Режущий механизм представляет собой систему с шарнирно-соединенными лопастями, закрепленную на конце буровой штанги. После погружения уширителя в забой скважины к буровой штанге прикладывают вдавливающее усилие, под действием которого режущие лопасти наконечника раздвигаются. Затем, вращая штангу, начинают резание грунта. Для отбора срезаемого грунта под режущим механизмом монтируется цилиндрическая бадья. Днище бадьи имеет зачистные ножи. Недостатком буров-расширителей и пантографных уширителей является цикличность процесса, при котором до 30% времени занимают спускоподъемные работы.

Рис. Разбуривание грунта уширителем пантографного типа:

а — положение уширителя в скважине до разбуривания грунта; б — то же после разбуривания; 1 — скважина; 2 — режущие ножи уширителя; 3 — грунтосборник; 4 — штанга; 5 — уширение

Монтаж свай с обсадными трубами

Технология бурения под сваи отверстий для железобетонных или бетонных опор с применением обсадных труб предусматривает производство работ в абсолютно любых условиях, в любых грунтах и на территориях любой сложности. Цикл проходки в метрах равен размеру по длине обсадной трубы. Бур проходит эту длину, производится выемка грунта, затем в скважину устанавливается труба, и снова цикл «бур-труба» и так далее до достижения проектной глубины.

В мягком грунте скважину формируют вдавливанием обсадной трубы. Для этого используют гидродомкраты с поступательно-вращательным механизмом. Одновременно вынимают грунт из ствола и удаляют его со строительной площадки. Обсадная труба защищает скважину от «плывунов», не допускает ее заиливания. Такие сваи надежно противостоят как вертикальным, так и горизонтальным нагрузкам. Если это предусмотрено проектами, то буронабивные сваи надежно увязываются в простые и сложные свайные конструкции, производится устройство так называемого «свайного поля».

Посмотрите видео, как делают шурфы под сваи своими руками.

Качественно забурить скважину под силу только специалистам. Сложности при бурении возникают при наличии на глубине больших прослоек грунтовых вод. В этом случае требуется выполнение мероприятий по организации водоотведения и устройству соответствующих гидротехнических сооружений.

Свайное строительство практически не имеет недостатков в техническом плане, кроме одного – свайный фундамент тяжело выполнить самостоятельно. Кстати, устройство такого фундамента значительно сокращает сметную стоимость и сроки строительства.

Каждый этап строительства фундамента (от отработки котлована и бурения скважин до формирования оголовка сваи) подлежит обязательному контролю качества с применением необходимых приборов и инструментов. Также на каждый этап должен составляться акт на скрытые работы с фиксированием результатов контрольных испытаний.

Диаметры буровых свай при расчете нагрузки Фундамент из бетонных свай. Частный дом Буронабивные сваи с ростверком, технология строительства Допуски отклонения свай по оси

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

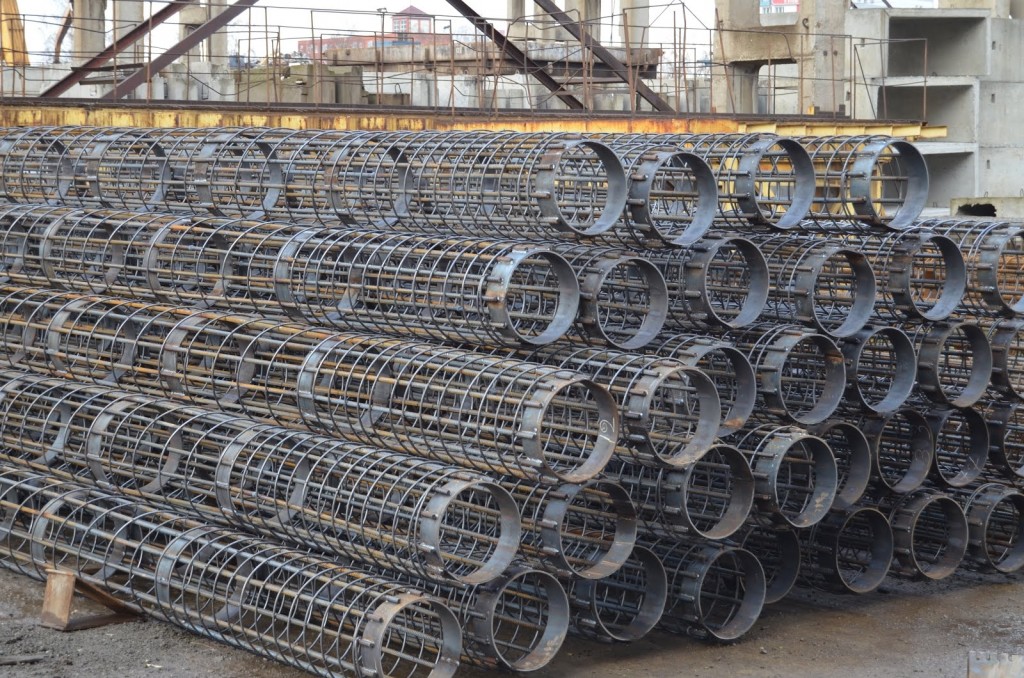

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

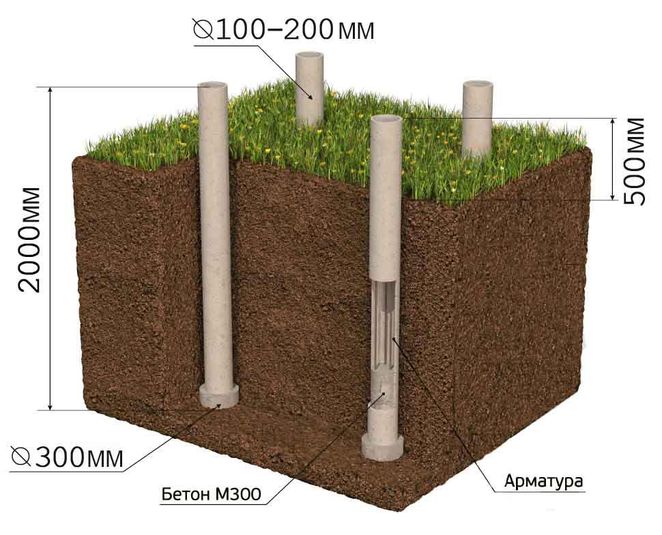

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Преимущества

• Устройство буронабивных свай обеспечивают надёжность высотного строения. Бетон, металлическая арматура образуют прочное основание дома. Несущая способность набивных свай выше, чем забивных.
• Снижение стоимости строительства за счёт уменьшения грунтовых работ и объёмов бетонирования.
• Уменьшение сроков строительства. Высокий темп работ обеспечивает буровая техника и насосы для подачи бетона.

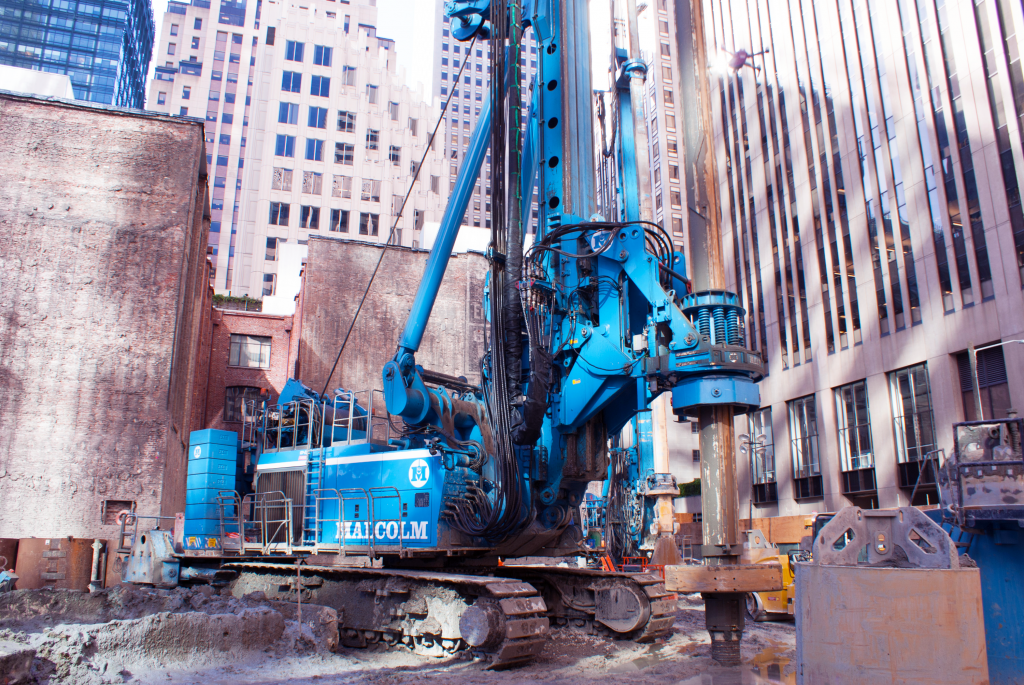

• Возможность строительства на скалах, насыпях, в плотной городской застройке, когда рядом расположены другие строения. Буронабивная технология исключает подвижку почвы и деформацию соседних фундаментов.

Монтаж буронабивных свай — крепление на глинистый раствор или давление воды

Такой вид свай под фундамент крепится сильным давлением воды или раствором на глиняной основе (если работы проводятся в неустойчивых обводненных грунтах).

Процесс бурения производится методом вращения или ударным, но если нужно проходить слои скальной породы, возможно применение долота или грейфера (ударный тип устройства).

При бурении скважины, производится закачка глиняной смеси, которая имеет свойства по противодействию гидравлическому давлению и разрушению грунтовой стены. После внедрения в почву глиняной смеси образуется слой в виде корки на стенах.

Во избежание загрязнения всей площади строительства смесью, по контуру площадки и в ее грунте устанавливаются желоба из дерева с уклоном, по которым транспортируется отработанный раствор в сборник зумпф.

Иногда применяется другой метод скрепления стен колонны — превышающим давлением воды. При использовании данного метода, важным фактором будет излишний уровень воды в отверстии над уровнем грунтовой воды.

Создание полых буронабивных свай

Монтаж полых буронабивных свай фундамента производится с использованием многосекционого вибросердечника. Это оборудование состоит из труб (секций), их устанавливают друг на друга, причем все они них оборудованы вибраторами. Во включенном состоянии вибраторы начинают вибрировать секцию, в которую вмонтированы, уплотняя смесь бетона в колоне.

Полые буронабивные сваи устанавливают в устойчивых грунтах. Сначала делается проходка скважины буровым станком, устанавливается бункер дозатор для приема бетонной смеси. Затем в отверстие устанавливается каркас из арматуры с направляющими, которые центрируют каркас. Бетонируется свая высотой в 3-4 метра, затем устанавливается вибросердечник на бетонную смесь. При включении вибратора в нижней секции, производится уплотнение бетона одновременно с погружением вибросердечника.

По достижении нижней части вибросердечника до пяты сваи будет составлять 50 см, его фиксируют кронштейнами бункера дозатора. Затем производится виброукладка остальной части колоны. Включение вибраторов происходит поочередно, что дает возможность полностью заполнить скважину.

Потом производится дифференцированное уплотнение бетонной смеси продолжительностью до 8 минут. По окончании виброуплотнения, извлекают вибросердечник при включенных вибраторах. По мере извлечения секций вибраторы отключают, затем устраивается ствол в торце сваи сверху. В завершение устраивается голова сваи.

Если придерживаться указаний технологии производства фундамента, то устройство буронабивных свай будет несложным. При использовании данной технологии можно добиться почти любого диаметра и длины сваи.

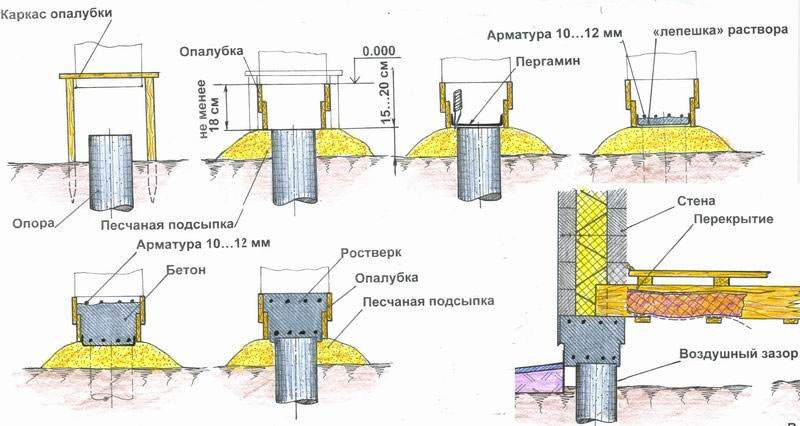

Буронабивные сваи с ростверком

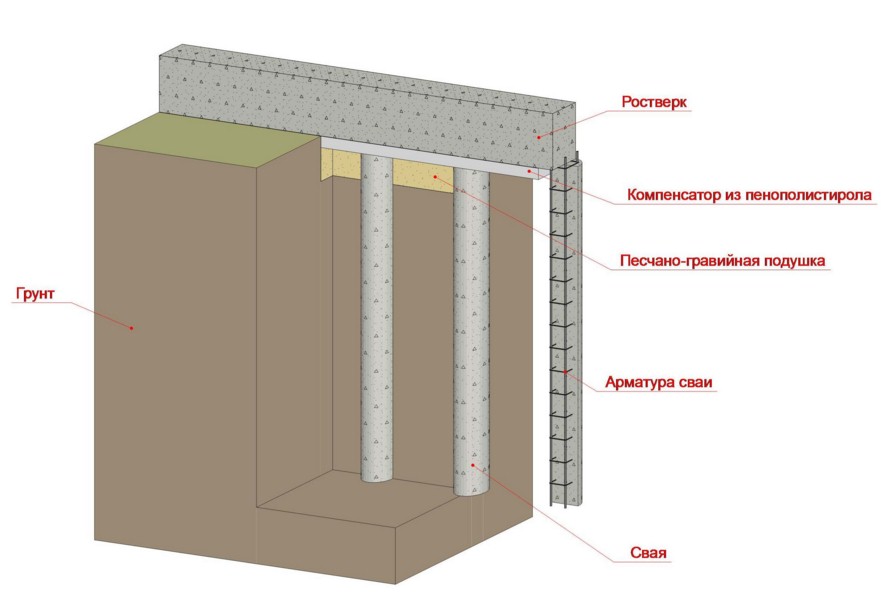

Ростверк – опорная конструкция для здания, объединяющая оголовки свай и равномерно распределяющая на них нагрузку. Этот элемент фундамента может быть выполнен из металла, дерева железобетона. Последний вариант используется в строительстве наиболее часто.

Буронабивные сваи с ростверком могут применяться в строительстве сооружений разного назначения. Такие свайные фундаменты используются для возведения домов, бань, хозяйственных построек. Они экономичны, легко монтируются и обеспечивают прочную опору для конструкции здания.

Ростверк может быть висячим, заглубленным, монолитным. Тип ростверка выбирают в зависимости от вида грунта. Висячий ростверк оборудуется на вспучивающихся грунтах и используется для легких конструкций. Он имеет подвешенный вид, так как изготавливается с промежутком над землей около 10 мм. Заглубленный ростверк такого промежутка не имеет, используется для кирпичных, монолитных, деревянных сооружений. Фундамент с монолитным ростверком – это жесткая, прочная конструкция, обеспечивающая высокое качество и надежность строения.

Многих индивидуальных застройщиков интересует,от чего зависит цена на буронабивные сваи. Здесь нужно учитывать стоимость используемых материалов, размеры скважины, расходы на транспортировку, монтаж.

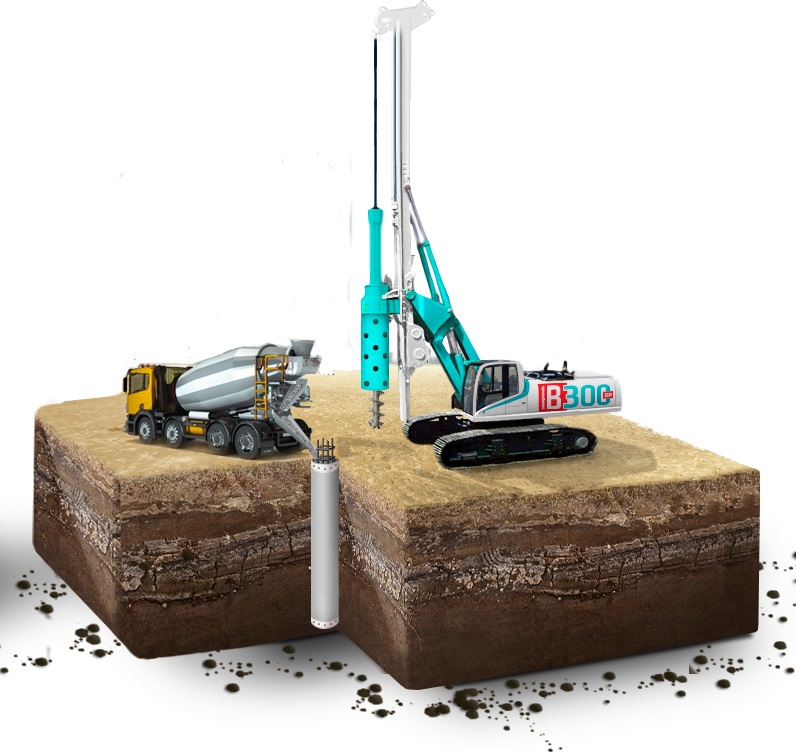

Буронабивные сваи с обсадными трубами

С целью осуществления монтажа фундамента на различных типах грунта независимо от климатического региона используются, буронабивные сваи с обсадными трубами.

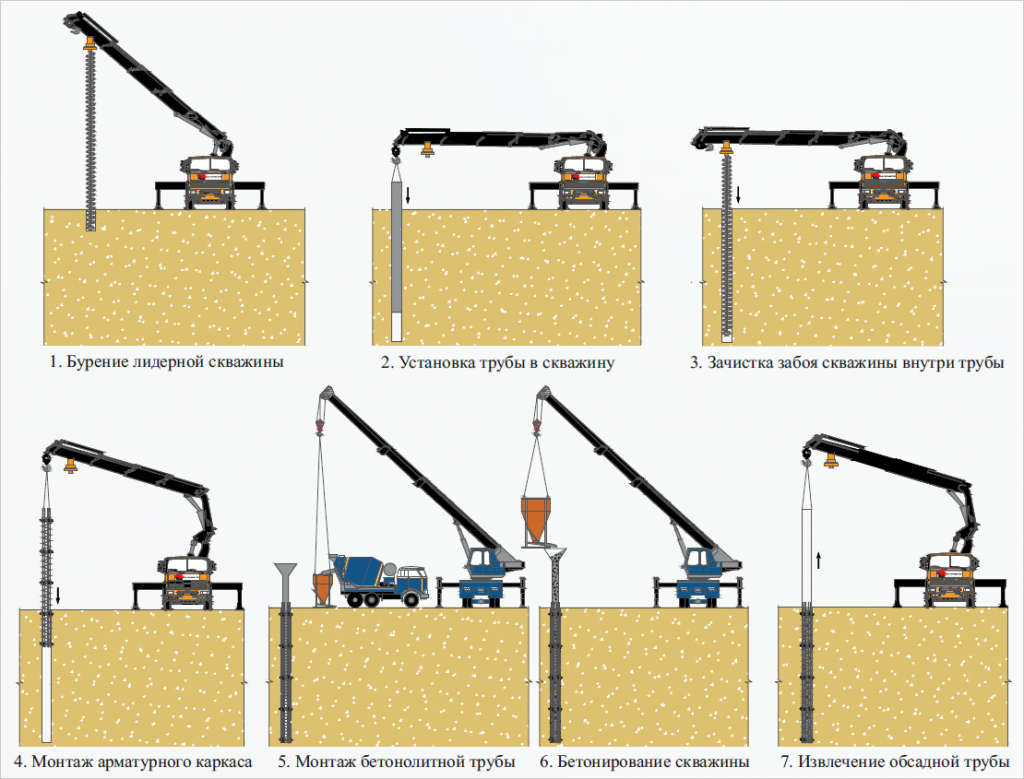

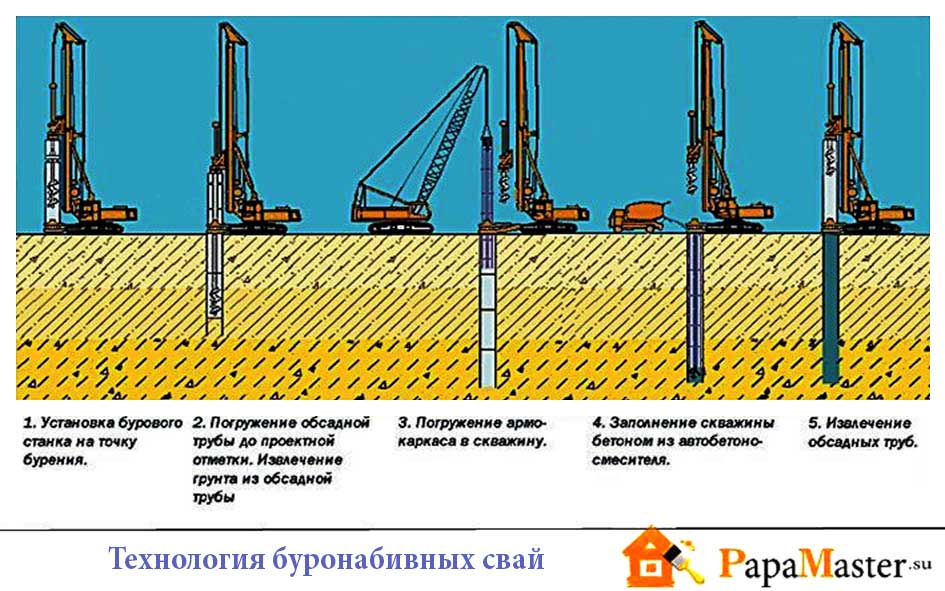

Принцип обустройства буронабивных свай с использованием обсадных труб?

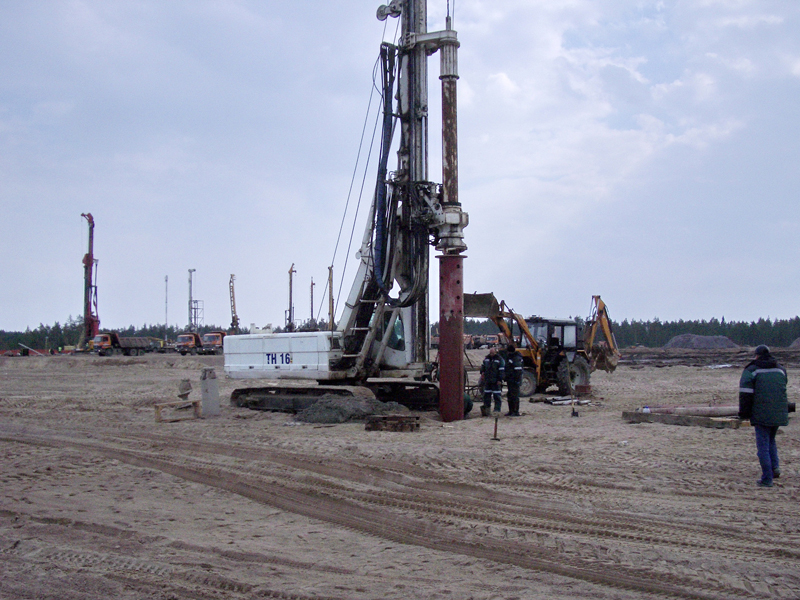

1. Сперва наши специалисты установят буровой станок (не путайте его с копром) на ту точку, где будет буриться скважина.
2. Мы производим погружение подготовленной обсадной трубы строго до проектной отметки и извлекаем осыпающийся грунт из полости.
3. Теперь можно погрузить арматурный каркас в скважинную полость.
4. Заливаем скважину (или набиваем) качественным бетоном из бетоносмесителя.
5. Осуществляем извлечение обсадных труб согласно их секциям.

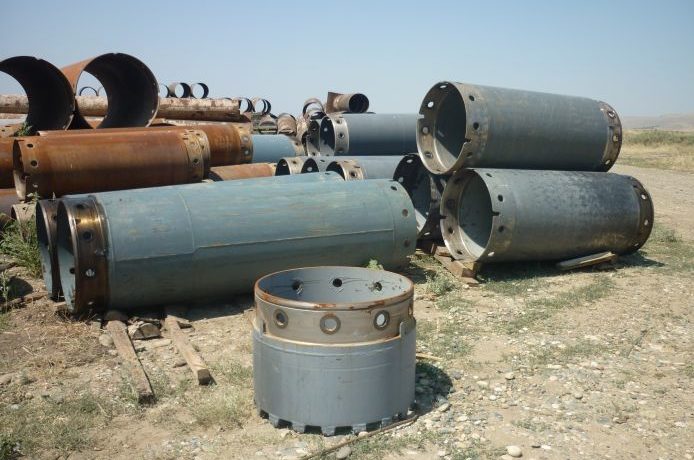

Что представляют собой обсадные трубы

Как в промышленном, так и в гражданском строительстве буронабивные сваи с обсадными трубами используются чаще всего для крепления газовых, нефтяных, водных и прочих скважин, поскольку они помогают удерживать со стен осыпание грунта.

Именно с такой целью обсадная труба может быть использована и для свай, ведь она полностью входит в пробуренное предварительно отверстие, соприкасаясь вплотную с грунтом, что полностью исключает возможность обвала.

Согласно технологии обсадная труба монтируется для буронабивных свай согласно секциям, фиксируемым друг с другом специальными фланцами, в которые вкручиваются пробки. Обсадная труба для устройства буронабивных свай отличается от обсадных труб для крепления газовых, нефтяных, водных и прочих скважин. Она имеет другие диаметры, конструкцию и толщину стенки.

Таблица параметров обсадных труб

Когда обсадная труба установлена, согласно инструкции, обязательно следует очистить полость от грунта, что осыпался в ходе работ (производится такая операция с помощью того же шнека или ковшбура).

Методы и технологии, которыми обустраиваются буронабивные сваи с обсадными трубами

Подразумевает монтаж буронабивных свай с обсадной трубой одновременное выполнение сразу двух процессов непосредственно на стройплощадке. По замыслу изготовить и установить такую конструкцию совсем не сложно — после погружения в готовую скважину обсадной трубы, мы армируем и заполняем ее бетоном.

Технологические карты на устройство БНС с обсадной трубой

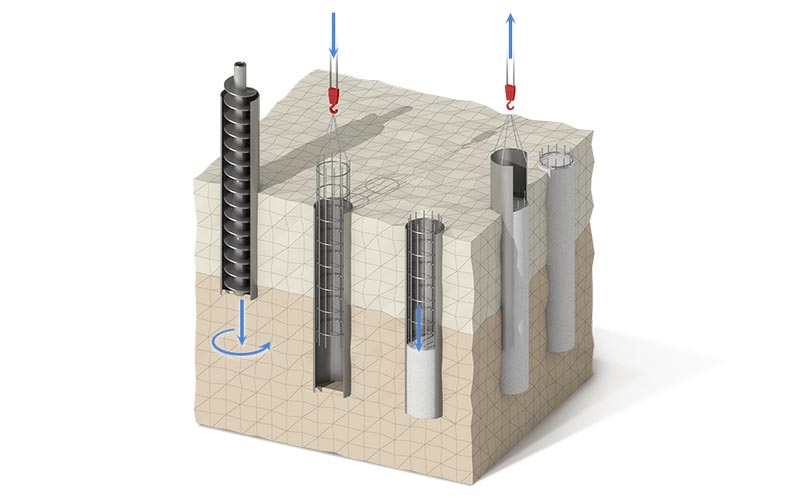

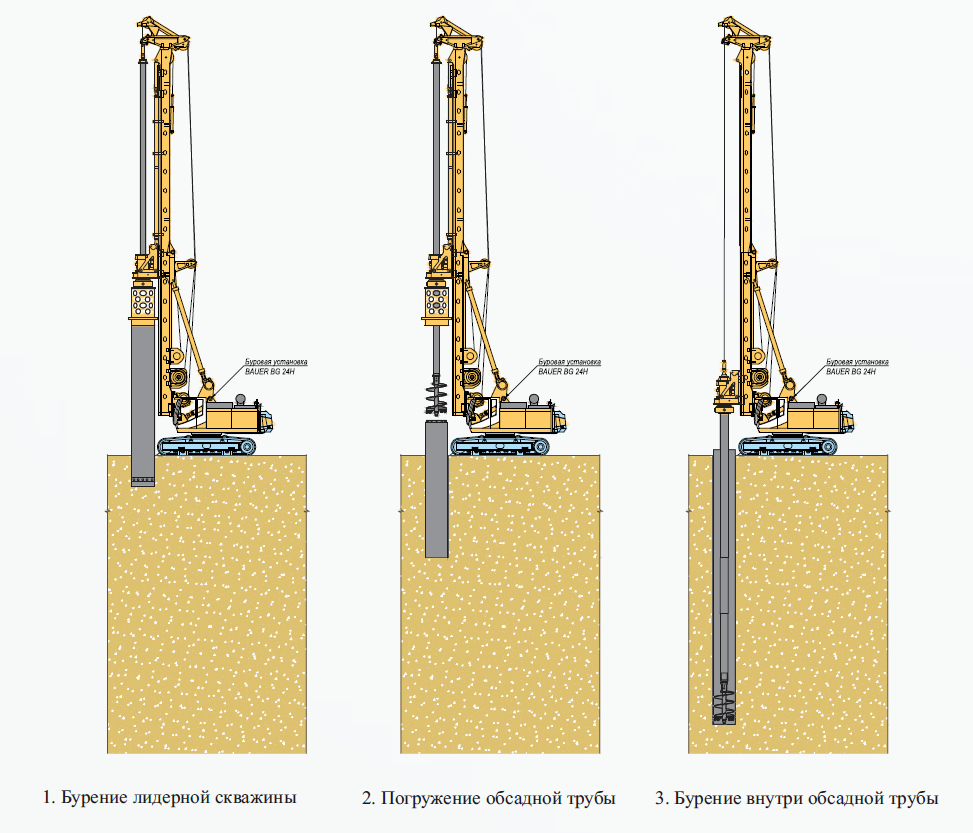

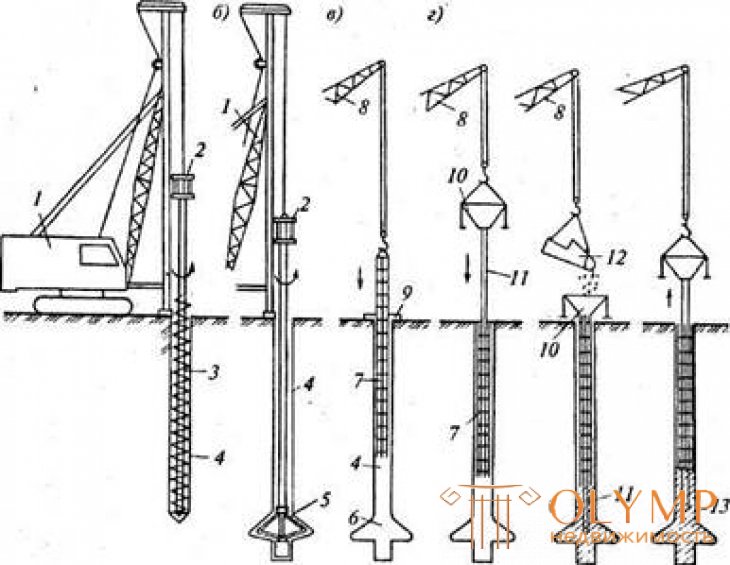

Технологическая схема устройства БНС.

Стадия 1. Бурение скважин и погружение обсадных труб

Технологическая схема устройства БНС.

Стадия 2. Монтаж каркаса

Технологическая схема устройства БНС.

Стадия 3. Бетонирование скважины

Но есть у технологии буронабивных свай с обсадными трубами и свой недостаток: нет возможности контролировать плотность раствора по длине всей трубы, что может привести к размыву грунтовыми водами еще не успевшей застыть смеси. Поэтому, если вы планируете обустраивать буронабивные сваи с использованием обсадных труб на почве, где грунтовые воды в изобилии, то непременно проконсультируйтесь со специалистами.

Советы профессионалов

Несмотря на то, что буронабивной фундамент можно сделать самостоятельно, при возведении существует много моментов, известных только опытным строителям, которые делятся своим опытом. Чтобы избежать ошибок при строительстве, обратите внимание на такие моменты:

• тщательно изучите тип грунта, для чего лучше выполнить геодезическую разведку, учитывая полученную информацию при подборе диаметра и глубины установки свай;
• для частного строительства не применяйте опоры диаметром более 200 мм, поскольку для их монтажа потребуется спецтехника, что сделает фундамент дороже;
• при заливке обсадных труб, часть арматуры должна выступать на высоту будущего ростверка для придания ему дополнительной прочности;
• заливку ростверка можно производить только после полного схватывания раствора в буронабивных сваях;
• расстояние между нижней частью ростверка и поверхностью грунта не должно быть меньше 150 мм, чтобы он не деформировался при вспучивании.

Устройство фундаментов из буронабивных свай – это технология набирающая популярность. Она позволяет создать прочную и недорогую основу как для частных домов, легких сооружений, так и промышленных объектов зданий на любых почвах. Затраты на устройство такого фундамента ниже, чем на строительство классической ленточной основы, заглубляемой ниже уровня промерзания грунта, в среднем на 40%. Показатели прочности и долговечности при этом остаются сопоставимыми.

Цена за метр кубический

Порядок цен – от 23 тысяч рублей за кубометр конструкции.

Цена на установку буронабивных свай зависит от следующих условий:

• Сложность рельефа.
• Необходимость дополнительного укрепления скважин.
• Глубина бурения.
• Место проведения работ (дальность прогона техники).

При строительстве фундамента «под ключ» работа состоит из следующих этапов:

• Разметка площади под фундамент.
• Бурение скважин, установка свай.
• Армирование и установка ростверка.
• Так, например, установка ленточного фундамента на буронабивных сваях обойдется в 26 тысяч за кубометр.

Устройство буронабивного фундамента

Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.

Перед началом работ необходимо приготовить инструмент и материалы:

• рулетка, моток шнура, набор колышков и молоток для разметки;
• бур для скважин – ручной, с электрическим приводом или на ДВС;
• опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
• арматура для опор и ростверка;
• инструмент для приготовления бетонного раствора, цемент, щебень, песок.

Необходимые расчеты

Чтобы правильно провести расчет количества буронабивных свай необходимо определить общую массу здания (вес стенок, плит перекрытий, коммуникаций, мебели и т.д.). Учитывая, что сваи изготавливаются из бетона М300, со стандартным армированием, несущую способность одной буронабивной сваи можно найти по таблице:

При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.

Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.

Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.

Подготовка и разметка

Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.

Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.

Расстояние между буронабивными сваями с ростверком по технологии не должно превышать 2 м, но не менее 3 свайных диаметров, чтобы не нарушить структуру грунта.

Монтаж

После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.

Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.

В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.

Заливка ростверка

Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.

Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:

• монтируется опалубка в виде короба, в которой проделываются отверстия для свай и будущих инженерных коммуникаций;
• монолитный ростверк обязательно армируется по требованиям для железобетонных конструкций, каркас связывается с выступающей арматурой буронабивных опор;
• в опалубку заливается бетонная смесь, которая должна полностью схватиться, затем опалубка демонтируется;
• производится гидроизоляция поверхности лентой из рубероида, сложенной в два слоя, либо обмазочными составами.
