Подушка и ленточный фундамент

На сегодняшний день в 2018 году ленточный фундамент для зданий из ЛМК – наиболее экономически оправданный вариант. Наиболее же дорогостоящий и долговечный тип это блок ФБС. Блок состоит их сверхтяжелого сорта бетона, благодаря которому выдерживается вес даже крупной конструкции. Среди достоинств нужно отметить стойкость к коррозии, способность выдержать температурные колебания от минуса 70 до плюса 50 градусов. Блоки варьируются по типу и габаритам, можно найти вариант, соответствующий функциональному назначению постройки и особенностям грунта.

Зачастую строительство ангара из металлоконструкций или складского помещения происходит на фундаментную подушку, при подготовке которой строго выдерживается единая высота, в противном случае теряется устойчивость.

ГОСТ 8736-85 говорит о том, что под фундаментом необходимо сформировать подушку из речного песка, коэффициент фильтрации которого в плотном виде составляет не меньше 2 м. за 24 часа. Минимальный уплотняющий коэффициент – , если толщина слоя больше 30 сантиметров. На песок укладываются предварительно изготовленные металлоконструкции: плиты из железобетона и двутавр.

Если быстровозводимая постройка монтируется за городской чертой, то необходимы брусовые обвязки, расположенные на слое щебенки между почвой и непосредственно зданием. Конструкции из металла ставятся на блоки из бетона или цемента, деревянных столбцах-сваях. С древесиной, однако, нужно сохранять бдительность, деревянная стена порой деформируется из-за проседания грунта.

Конструкция фундаментов промышленных зданий

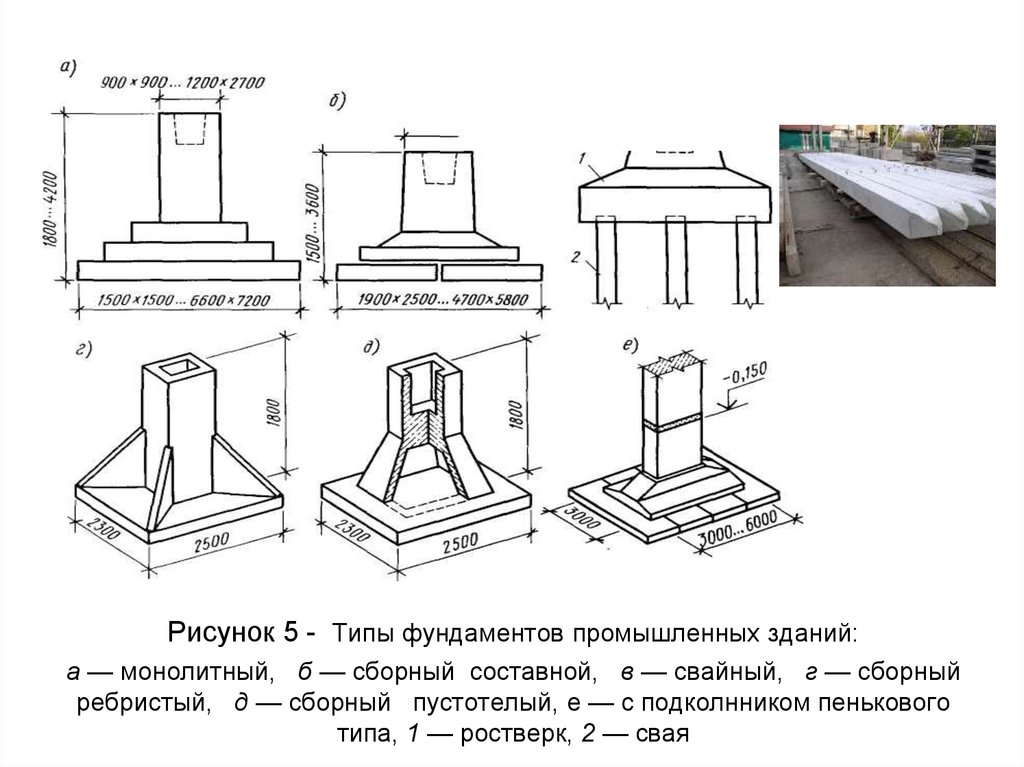

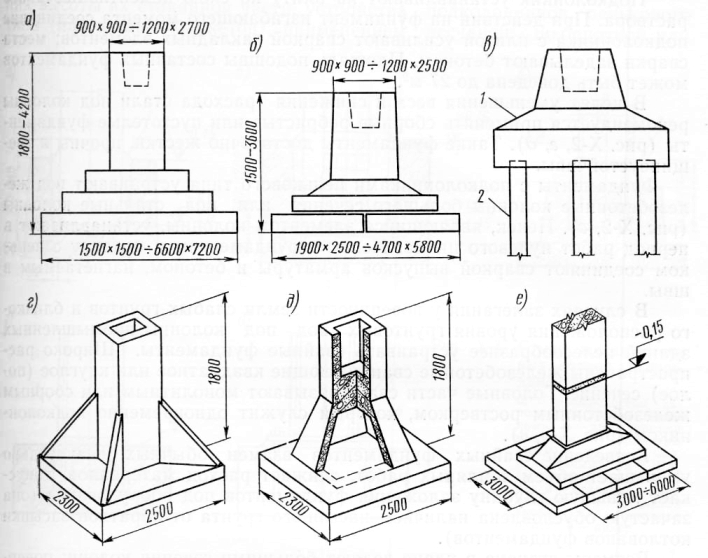

По способу возведения фундаменты промышленных зданий делят на монолитные и сборные.

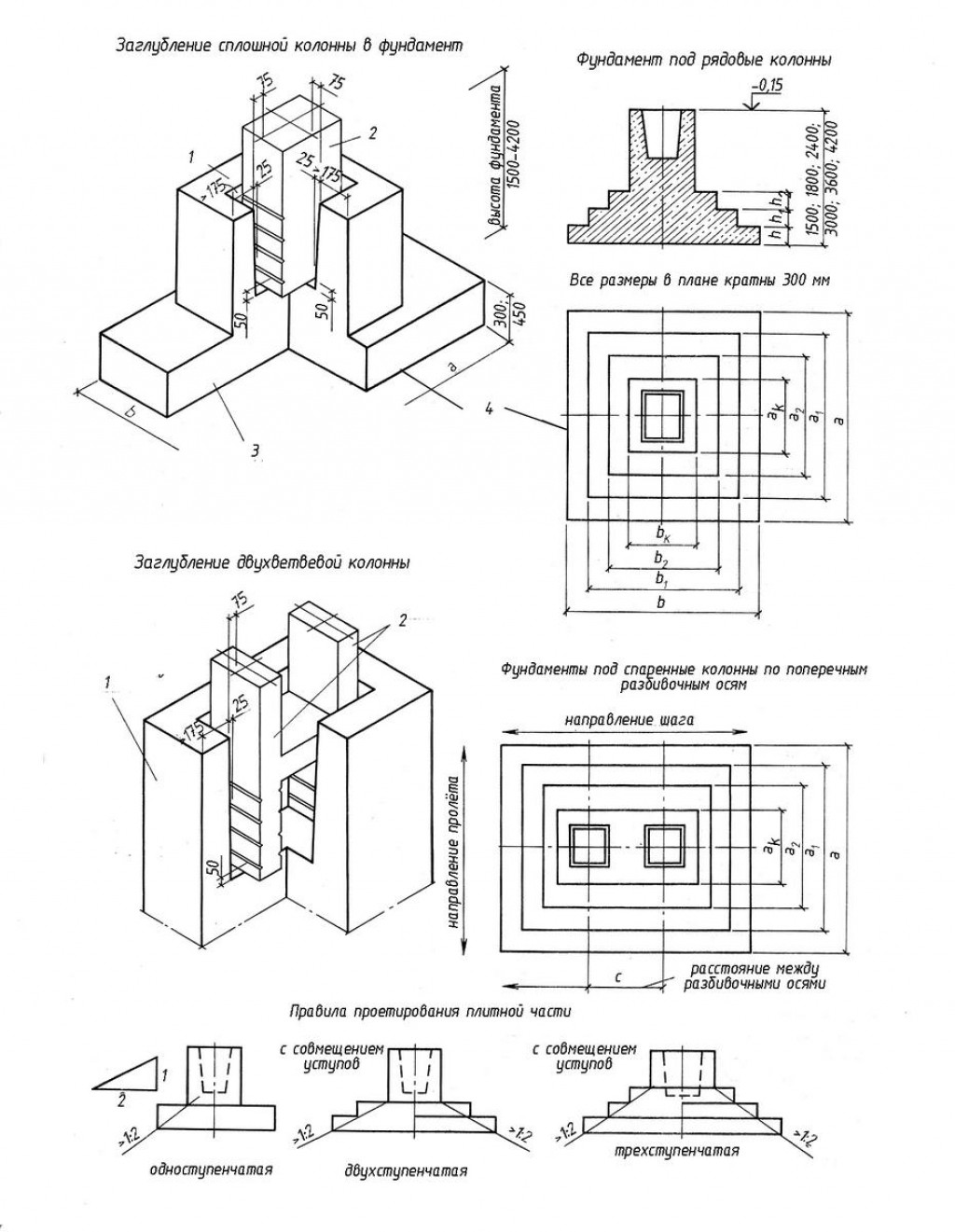

Под колонны каркасного здания устраивают, как правило, столбчатые фундаменты с подколонниками стаканного типа, а стены опирают на фундаментные балки. Ленточные и сплошные фундаменты предусматривают редко, как правило, на слабых, просадочных грунтах и при больших ударных нагрузках на грунт технологического оборудования.

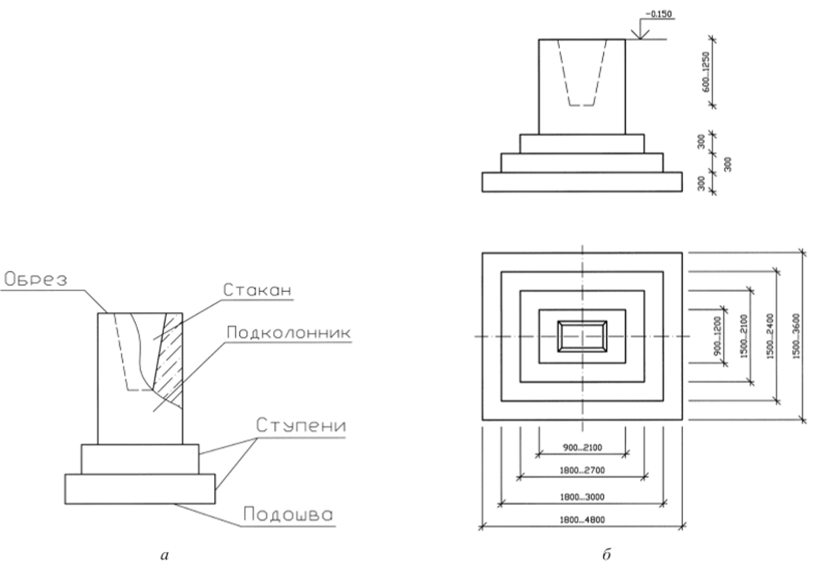

Унифицированные монолитные железобетонные фундаменты имеют ступенчатую форму с подколонником стаканного типа для заделки колонн. Сборные фундаменты экономичнее монолитных, но на них больше расходуется стали. Более легкими и экономичными по расходу стали, являются сборные фундаменты ребристой или пустотной конструкции.

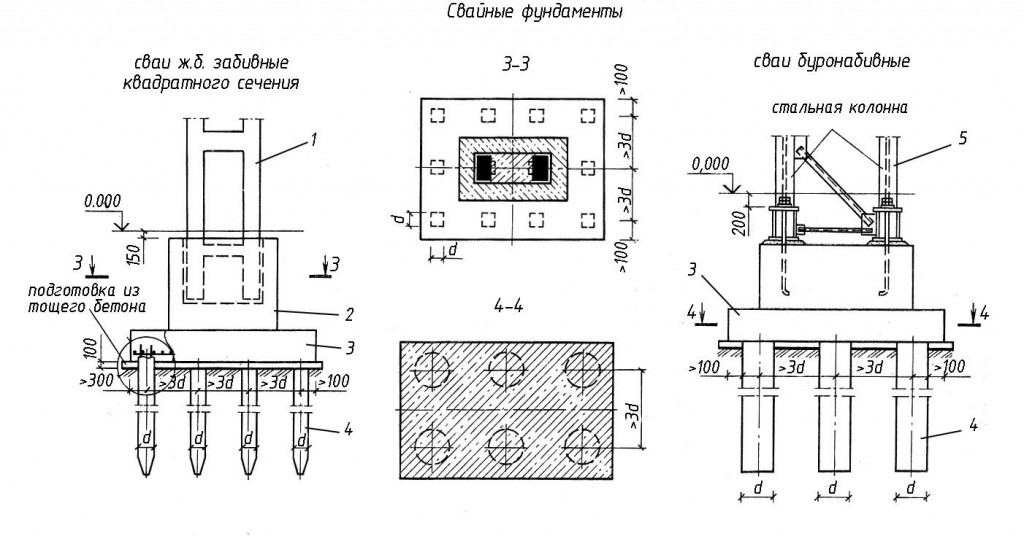

При близком расположении уровня грунтовых вод (УГВ) и при слабых грунтах устраивают свайные фундаменты. Наиболее распространены железобетонные сваи круглого и квадратного сечений. По верху сваи связывают монолитным или сборным железобетонным ростверком, который служит одновременно подколонником. Подколонник устанавливают на плиту по слою цементно-песчаного раствора. При действии на фундамент изгибающего момента соединение подколонника с плитой усиливают сваркой закладных элементов, а места сварки заделывают бетоном. Ступени плиты всех фундаментов имеют единую унифицированную высоту 300 мм или 450 мм. В верхней части подколонника устроен стакан для установки в него колонны. Дно стакана располагают на 50 мм ниже проектной отметки низа колонны для того, чтобы компенсировать подливкой раствора неточности в размерах и заложении фундаментов. Колонны с фундаментом соединяют различными способами. В основном с помощью бетона. Для обеспечения жесткого закрепления колонны в стакане фундамента на боковых поверхностях железобетонной колонны устраивают горизонтальные бороздки. Зазор между гранями колонны и стенками стакана поверху составляет 75 мм, а по низу стакана 50 мм (рис.2). Обрез фундамента под железобетонные колонны располагают на отметке м, под стальные колонны – на отметках -0.7 м или -1.0 м. Фундаменты под смежные колонны в температурных швах делаются общими, независимо от числа колонн в узле. Для каждой сборной железобетонной колонны в этом случае устраивают отдельный стакан.

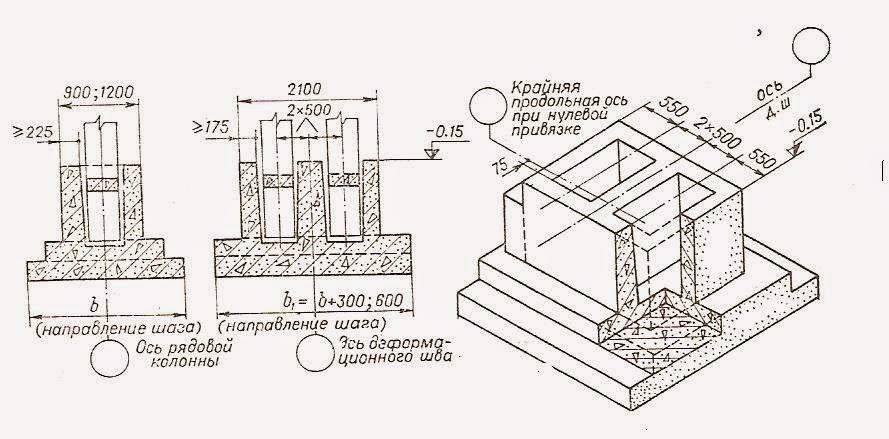

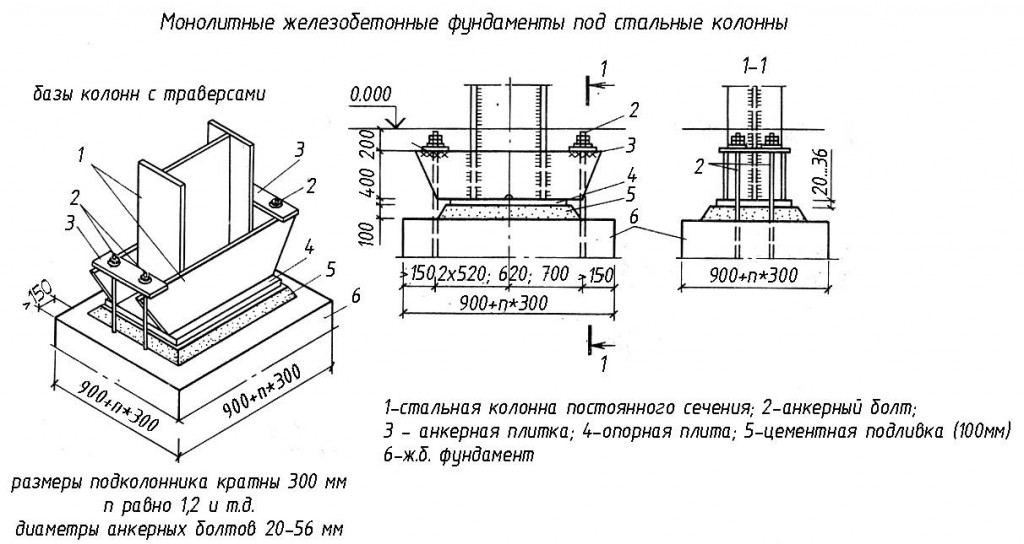

Монолитные фундаменты железобетонных колонн в местах устройства деформационных швов В фундаментах под стальные колонны подколонник делают сплошным (без стакана) с анкерными болтами.

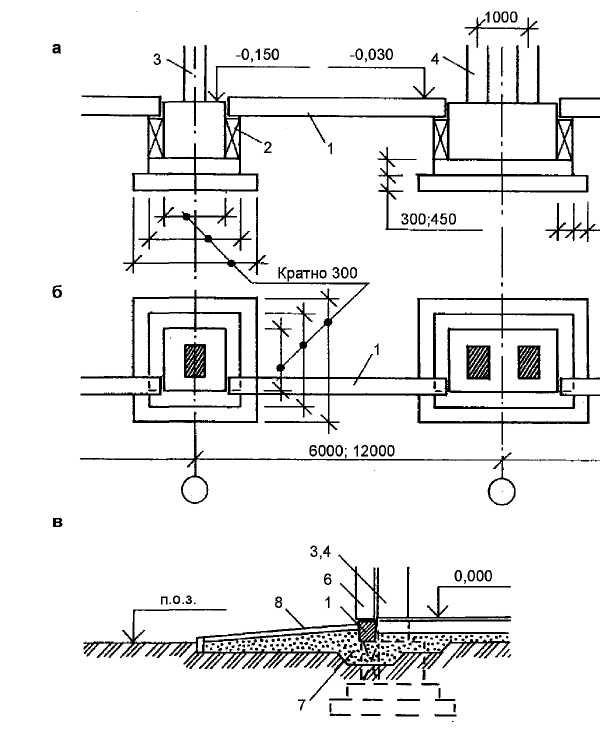

а) колонны постоянного сечения; б) колонны двухветвевые (сквозного сечения) Стены каркасных зданий опирают на фундаментные балки, укладываемые между подколонниками фундаментов на бетонные столбики необходимой высоты, бетонируемые на уступах фундаментов. Фундаментные балки имеют тавровое или трапецеидальное поперечное сечение. Номинальная длина их составляет 6 и 12 м. Конструктивная длина фундаментных балок выбирается в зависимости от ширины подколонника и местоположения балок. Верхняя грань балок располагается на 30 мм ниже уровня чистого пола.

Сечения фундаментных балок Фундаментные балки устанавливают на подливку из цементно-песчаного раствора толщиной 20 мм. Этим раствором заполняют зазоры между торцами балок и стенками подколонников. По балкам для гидроизоляции стен укладывают 1-2 слоя рулонного водонепроницаемого материала на мастике. Во избежание деформации балок вследствие пучения грунтов снизу и с боков балок предусматривают подсыпку из шлака, песка или кирпичного щебня.

Устройство фундаментных балок промышленных зданий

Материалы для сборного железобетонного фундамента

Само определение фундамент (основание) дома — уже обязывает отнестись к этой конструкции с особым вниманием. Нельзя ошибиться в выборе материалов для строительства такого сооружения, а потому в этой главе будут рассмотрены основные характеристики материалов, из которых состоит сборный железобетонный ленточный фундамент.

Плиты фундаментные железобетонные

Железобетонные фундаментные плиты предназначены для распределения нагрузки от стен сооружения на грунтовое основание фундамента.

Бетонные плиты ФЛ для фундамента

Бетонные плиты для фундамента изготавливают из тяжелого бетона плотностью равной 2200–2500 кг/м3, и используются для возведения подземной части фундамента как на сухих, так и на водонасыщенных грунтах с допустимой температурой воздуха до – 40°С (см. таблицу).

Фундаментные плиты: прочность на сжатие — таблица

Железобетонные плиты ленточных фундаментов: ГОСТ 13580 85, в зависимости от толщины и массы опирающихся на них стен делятся на четыре группы.

Каждая из этих групп обозначена в буквенно–цифровой маркировке изделия:

1. Наименование изделия — ФЛ и ширина плиты в дециметрах.
2. Длина фундаментной плиты в дециметрах.
3. Цифра, указывающая номер группы согласно несущей способности изделия.
4. Буква, обозначающая значение проницаемости бетона.

Параметр, обозначающий проницаемость бетона, обычно указывается для железобетонных плит, используемых в условиях воздействия агрессивных факторов:

1. Н — низкая проницаемость.
2. П — пониженная проницаемость.
3. О — особо низкая проницаемость.

Приведем пример: плита железобетонная под фундамент, длиной 2380 мм и стандартной шириной 1600 мм, при толщине несущих стен 160 мм, обозначается следующей маркировкой — –2. Та же плита, но с показателем проницаемости бетона выглядит вот так — –2–Н (низкая проницаемость).

Фундамент из железобетонных плит параметры

Фундаментные блоки для сборных фундаментов

Фундаментные блоки ФБС для сборного фундамента

Фундаментные железобетонные блоки ФБС при устройстве основания зданий работают в одной связке с железобетонными фундаментными плитами, но плиты выполняют только роль основания (подушки), а фундаментные блоки выполняют функцию несущих стен подземной и цокольной части здания. А еще могут применяться для строительства ограждающих конструкций промышленных зданий и сооружений.

Применение технологии сборных железобетонных фундаментов при строительстве здания, помогает значительно ускорить процесс производства строительно–монтажных работ в сравнении с традиционными монолитными фундаментами.

Сборные ленточные фундаменты: технология

Правда, конечная цена такого сооружения будет выше цены готового монолитного фундамента, но если сравнить время монтажа готовых укрупненных элементов сборного фундамента, и общее время заливки и набора проектной прочности монолитного фундамента, то сборный вариант выглядит намного лучше по всем этим показателям.

Для индивидуального строительства обычно применяются блоки ФБС следующих модификаций:

• из тяжелого бетона;
• из силикатного бетона;
• из керамзитобетона.

Средняя плотность любого типа фундаментных блоков должна быть 1800 кг/м3 и выше (см. таблицу).

Блоки фундаментные из тяжелого бетона параметры

Фундаментные блоки изготавливаются согласно строительных норм и требований ГОСТа 13579 78, и по своей конструкции делятся на три категории:

1. Фундаментный блок сплошной (ФБС).
2. Сплошные фундаментные блоки с отверстиями для прокладки коммуникаций и вырезами под укладку перемычек (ФБВ).
3. Фундаментный блок пустотный (ФБП).

Маркируются ФБС аналогично фундаментным плитам (ФЛ). Например, длина блока 2380 мм, стандартная ширина 400 мм, типовая высота 580 мм, сплошной — ФБС24.4.6–Т.

Подсказки: выбор необходимых параметров фундаментных блоков регламентируется проектной документацией. Из расчета запланированной нагрузки на фундаменты здания, выбирается необходимая конструкция и марка блока.

Подробнее о ленточных железобетонных фундаментах Вы можете узнать из этого видео:

Наиболее распространенные виды конструкций из железобетона

Теперь ознакомимся с наиболее распространенными типами железобетонных конструкций, которые повсеместно применяются в строительстве.

К таким относятся:

• Фундаменты;
• Панели;
• Балки и плиты перекрытий;

Каждый из этих элементов обладает своим предназначением и конструктивными особенностями.

Ленточный монолитный фундамент

Фундамент

Фундаменты из железобетона устраивают под стены строений, колонны и столбы, а также под тяжелые станки и машины.

Фундаменты бываю двух типов:

• Сборными;
• Монолитными.

Кроме того, они различаются по типу конструкции на:

• Ленточные – под несущие стены;
• Ступенчатые и пирамидальные – под отдельные опоры.

Железобетонные колонны

Колонны

Чаще всего применяются в промышленных зданиях, в которых перекрытия подвергаются большим нагрузкам от оборудования. В этом случае выполняют каркас, состоящий из колонн, балок и прочих элементов.

Кроме того, широко распространены каркасно-панельные сборные здания, в которых колонны являются одним из основных несущих элементов. Они воспринимают на себя нагрузки и через фундамент передают их на грунт.

Панели

При возведении каркасно-панельных строений, для изготовления стен используют панели. Их площадь может составлять до 25 квадратных метров.

Также следует отметить, что существуют бескаркасные панельные здания. В этом случае всю нагрузку воспринимают на себя стены и перегородки, т.е. сами панели.

Балки

Плиты и балки

Данные конструкции относятся к изгибаемым элементам. Плитами называются плоские изделия, длина и ширина которых значительно больше толщины. Балки же являются линейными элементами, длина которых существенно больше поперечных размеров.

Плиты и балки чаще всего используют для устройства плоских перекрытий и покрытий. Как уже было сказано выше, обычно их выполняют предварительно напряженными. Кроме того, имеются и другие некоторые конструктивные особенности железобетонных изгибаемых элементов, что связано с областью их применения.
