Как правильно сделать бур ТИСЭ своими руками?

Область применения фундамента по технологии ТИСЭ

Идея применения фундамента по ТИСЭ для строительства частного жилья была взята из промышленного строительства, где эта технология изначально была разработана для возведения многоэтажных железобетонных сооружений на местности с проблемным грунтом. Возведения данного типа фундамента для строительства дома позволяет решить сразу несколько проблем:

1. Возможность монтажа фундамента с высокой несущей способностью и в тоже время с минимальным объемом земляных работ, значительно снижает затраты труда и воздействие на экологию прилегающей территории.
2. Снижение чувствительности конструкции строения к всевозможным вибрациям почвы от проходящих мимо поездов или трамваев.
3. Сваи по технологии ТИСЭ предохраняют каркас строения от разрушений во время расширения грунта при сильных морозах.

Нижний пункт обычно становится основным при выборе типа фундамента.

В целом эта технология несильно отличается от всевозможных других видов свайных несущих конструкций. Основное различие заключается в самих столбах ТИСЭ. Свая похожа на винт, перевернутый шляпкой вниз. Нижняя часть имеет полусферическую форму, радиус которой в два раза больше самого столба.

В отличие от других типов опоры, сваи по технологии ТИСЭ заливаются бетоном непосредственно в грунте. Такой тип монтажа весьма значительно упрощает транспортировку элементов, а также их монтаж. Однако, для правильного возведения необходимо разместить опору столба глубже уровня промерзания почвы. Обычно бурят скважину глубиной в пределах 1,50 – 2,50 м, но в северных регионах потребуется расположить основание ощутимо глубже. Причин в бурении такой глубины не много, но все же они имеются:

• бетонное тело конструкции само по себе провоцирует более глубокое промерзание почвы.
• расположение основы на глубине ощутимо ниже уровня промерзания, где температура в среднем составляет +3о С, в какой-то степени отогревают часть сваи ТИСЭ, предостерегая ее от термических повреждений.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента ××30 м потребуется бетона объемом м3, а для ТИСЭ своими руками всего м3, из расчета, что нужно 20 свай × м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;

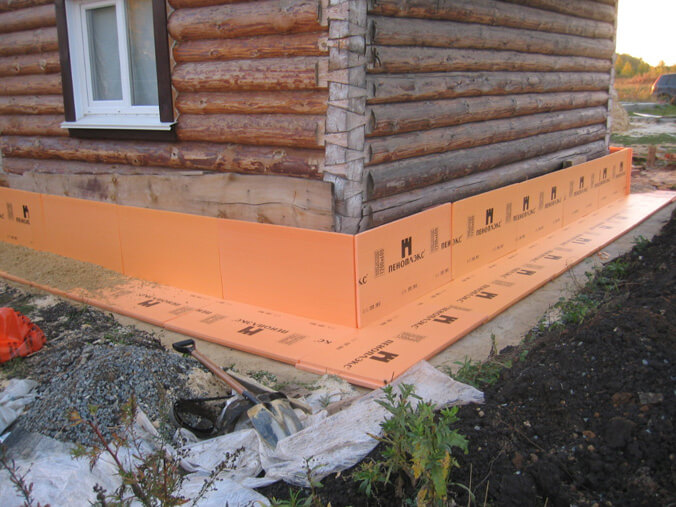

• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

к оглавлению ↑

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

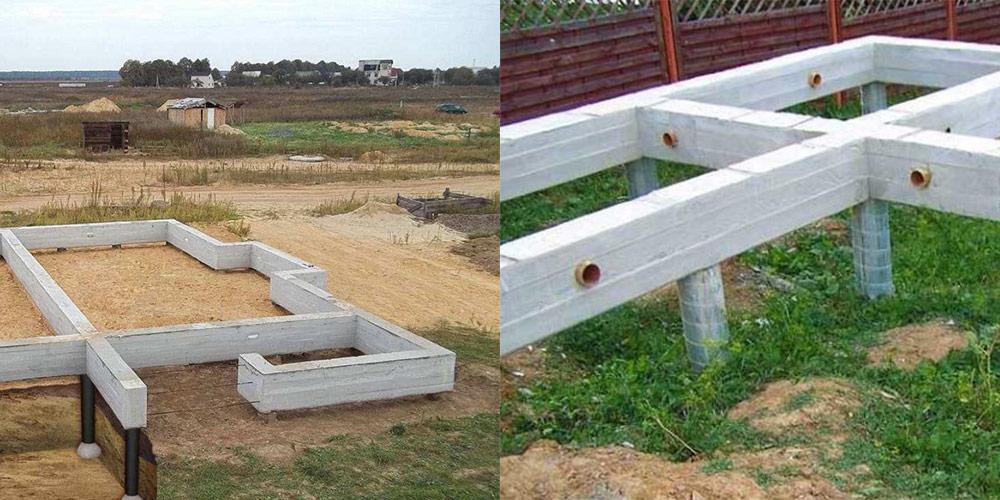

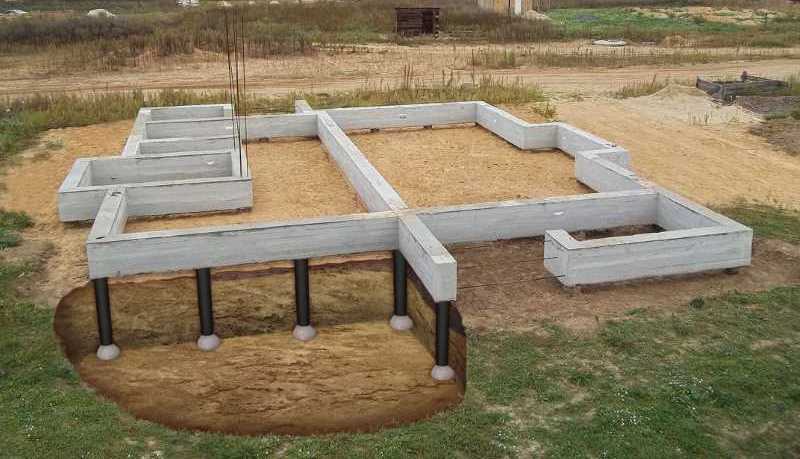

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – т, а для 600 мм – т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

к оглавлению ↑

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

• Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
• Во-первых, это технология, при которой у свай имеется расширении по низу.
• Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:

• отлично показывать себя на любых грунтах,
• противостоять силам пучения,
• снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
• обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Возведение дома по технологии ТИСЭ пошагово

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

1. Выравнивание участка
2. Строим обноску для фундамента
3. Бурение скважин для фундамента
4. Расширяем скважины
5. Армируем
6. Укладываем руберойд и заливаем бетон
7. Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Где купить Бур Тисэ и какая цена?

Смотреть БОЛЬШЕ в каталоге=>>

Смотрите видео профессионала в области возведения фундамента по технологии ТИСЭ

• это интернет-гипермаркет строительных и отделочных материалов!
• предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Какими грунтоприемниками комплектуется фундаментный бур

Как сделать столярные тиски своими руками?

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Бур ТИСЭ фундаментный ручной комплект универсальный Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Фундаментные буры ТИСЭ

    Неотъемлемой частью данной технологии возведения фундамента является использование специального бура, который позволяет сформировать сферическое расширение в основании скважины. Изначальная его модификация изображена на рисунке.

    Бурение скважины осуществлялось расположенными в накопителе двумя режущими кромками с резцами. Формирование расширения внизу производилось закреплённым на кронштейне откидным плугом. Штанга была раздвижная, её высоту можно было менять.

    Процесс бурения выглядел так: сначала при снятом плуге производилось непосредственно бурение скважины, затем надевался плуг и бурилось расширение. Плуг опускался под силой собственной тяжести, а при подъёме бура для извлечения земли из накопителя плуг приподнимался с помощью шнура.

    Бур такой конструкции многие считали неудобным в первую очередь из-за способа подъёма-опускания плуга. Поэтому позже его модифицировали. Сейчас на официальном сайте ТИСЭ для покупки предлагаются буры уже другой конструкции (см. рисунок).

    В них опускание плуга происходит путём нажатия на рукоять бура вертикально вниз. Причём, чем сильнее Вы давите на рукоять, тем интенсивнее происходит бурение. Но в тоже время, тем физически труднее выполнять работу.

    Также отдельно хочется упомянуть об использовании для бурения скважин с расширением специальных фундаментных разбуривателей от компании «Мастер Бур».

    По мнению многих строителей они более технологичны, выполнять работу ими проще и быстрее. Видео с принципом их работы выложено на сайте компании.

    К сожалению у данного инструмента есть один существенный недостаток — это его цена. Так оригинальные буры ТИСЭ на момент написания статьи стоят 4500-5200 рублей.

   Разбуриватели же от компании «Мастер Бур» 9500-16000 рублей. Причём прежде чем их использовать нужно пробурить скважины простым буром, цена которого составляет 5200-5800 рублей. В сумме получается довольно ощутимая цифра.

Стены ТИСЭ своими руками

Чтобы максимально информативно охватить технологию ТИСЭ еще в начале статьи мы решили возвести первый этаж нашего дома каменным, точнее бетонным (бетон – тот же искусственный камень).

Для этого на построенный свайно-ленточный фундамент сверху укладываются специальные блоки, полученные при помощи все того же оборудования для строительства стен по технологии ТИСЭ.

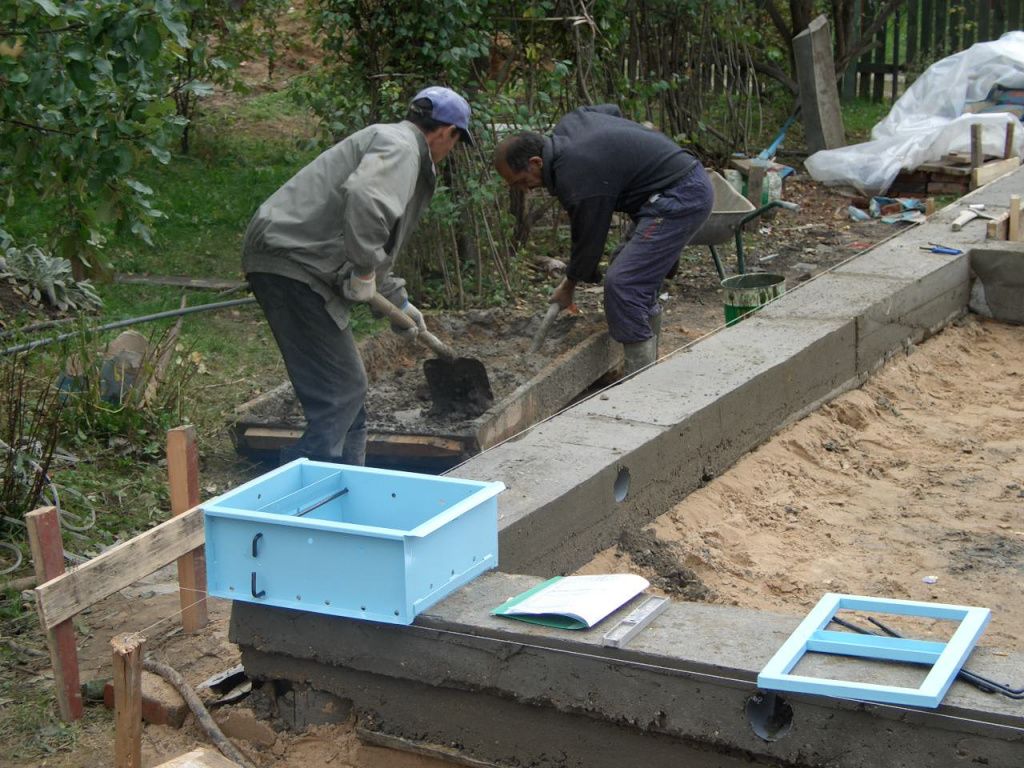

Стены ТИСЭ для дома укладываются и формуются одновременно, то есть прямо в процессе их возведения, при помощи специального комплекта опалубки.

На верхнюю плоскость фундамента, после устройства слоя гидроизоляции, устанавливается переставная опалубка для формовки одного блока. В нее укладывается цементно-песчаный раствор, утрамбовывается, а затем, после небольшого его схватывания, опалубку можно снять и установить рядом для изготовления следующего блока, и так по кругу.

Важным является и факт, что между слоями уже готовых и застывших, и еще только формуемых новых блоков, нет необходимости устройства слоя из подстилающего раствора. Блоки укладываются в буквальном смысле друг на друга без дополнительных материалов, разве что только прокладываются армирующими сетками для прочности будущих стен. Квалификация каменщика здесь так же совсем не обязательна – благодаря большим размерам и точной геометрической форме переставной опалубки блоки прекрасно и ровно встают друг на друга.

Технология ТИСЭ

Стены ТИСЭ

Как функционирует бур для фундамента

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

1. Произведите разметку свайного поля и удалите дерн на участках бурения.
2. Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
3. Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
4. Установите в точке бурения инструмент, обеспечив его вертикальное положение.
5. Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
6. Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
7. Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
8. Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
9. Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.

Бурение скважин для свай ТИСЭ

Выполняя работы на легких почвах, один приямок можно сформировать за полчаса. Продолжительность бурения на тяжелых грунтах в 2–2,5 раза дольше.

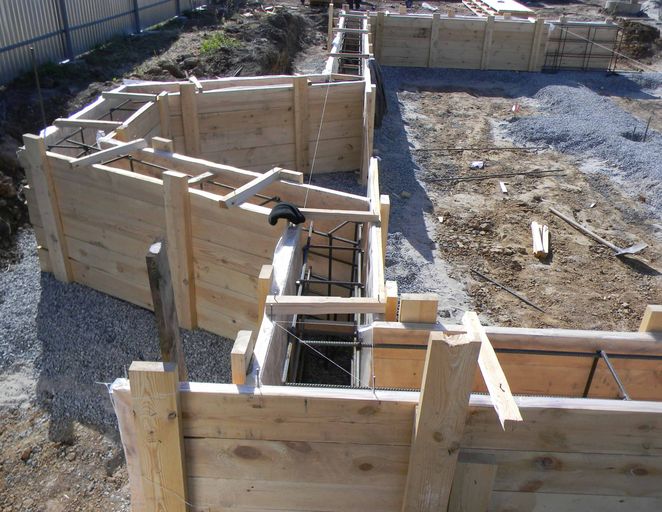

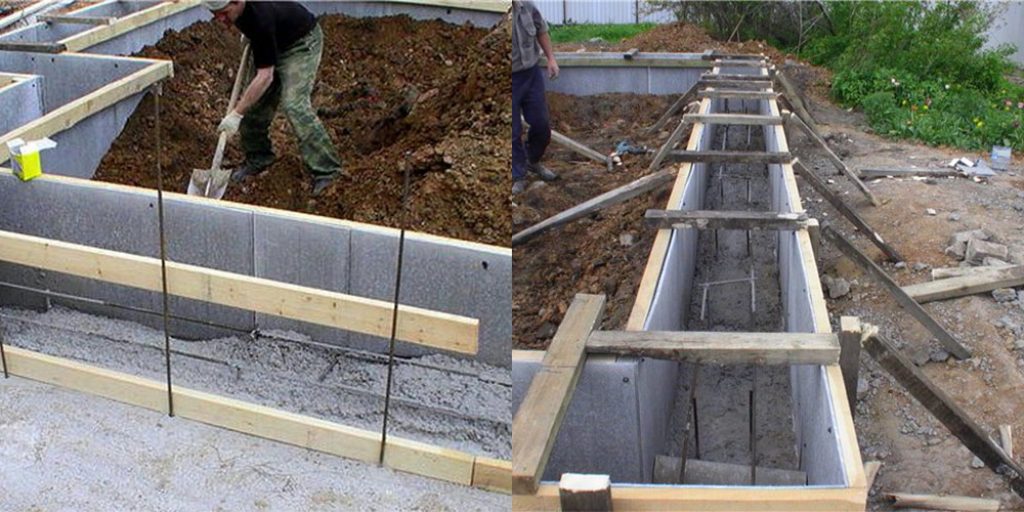

Устройство и технология изготовления опалубки для столбчатого фундамента

Такую опалубку обычно делают из досок, поэтому в начале нужно брать именно их. Устанавливать можно в любом необходимом вам месте.

Конструкция будет представлять собой прямоугольник с фиксированным внутренним размером и высотой, которые вы сможете выбрать самостоятельно. Крепление досок можно легко осуществить, используя обычные саморезы. Вбивать их необходимо прямо в торец доски. Как только данный этап будет завершен не лишним будет проверить вертикали и горизонтали конструкции.

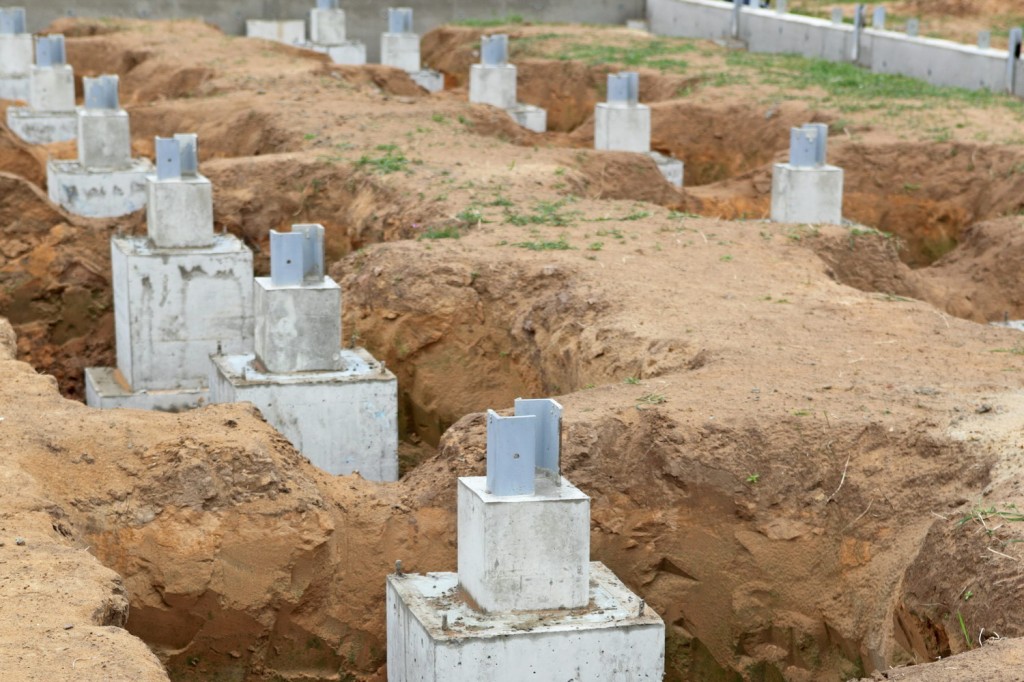

Далее делается столбчатая опора, где каждый столбик выстроен по шнурам, которые вам придется натянуть заранее. Теперь можно выкапывать яму и именно в нее устанавливать готовый прямоугольник. Внешне он очень напоминает короб, поэтому большинство строителей именно так его и называют. Когда конструкция окажется на нужном вам месте придется слегка засыпать снаружи грунтом. На самом деле эта процедура идентична той, что описывалась для сооружения ленточного фундамента. Технологии монтажа обеих вариантов опалубки практически идентичны.

Как только монтаж будет завершен можно снять все обноски. Теперь они понадобятся вам только для того, чтобы проконтролировать нулевой уровень в бане. В принципе достаточно будет 1-2 обноски для решения этой задачи. Как видите ничего сложного в построении опалубки различного вида нет, поэтому попробовать можно даже в домашних условиях!

Объясняется его высокой надёжностью и лёгкостью в возведении. Даже человек, не имеющий большого строительного опыта, с лёгкостью может залить площадку под гараж или забор. Знания об установке опалубки никогда не будут лишними и позволят вам правильно рассчитать необходимое количество материала для заливки. Поэтому сегодня поговорим о том, как своими руками сделать опалубку для ленточного фундамента.

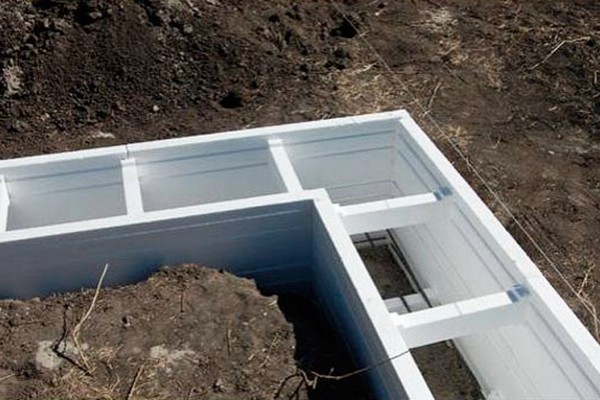

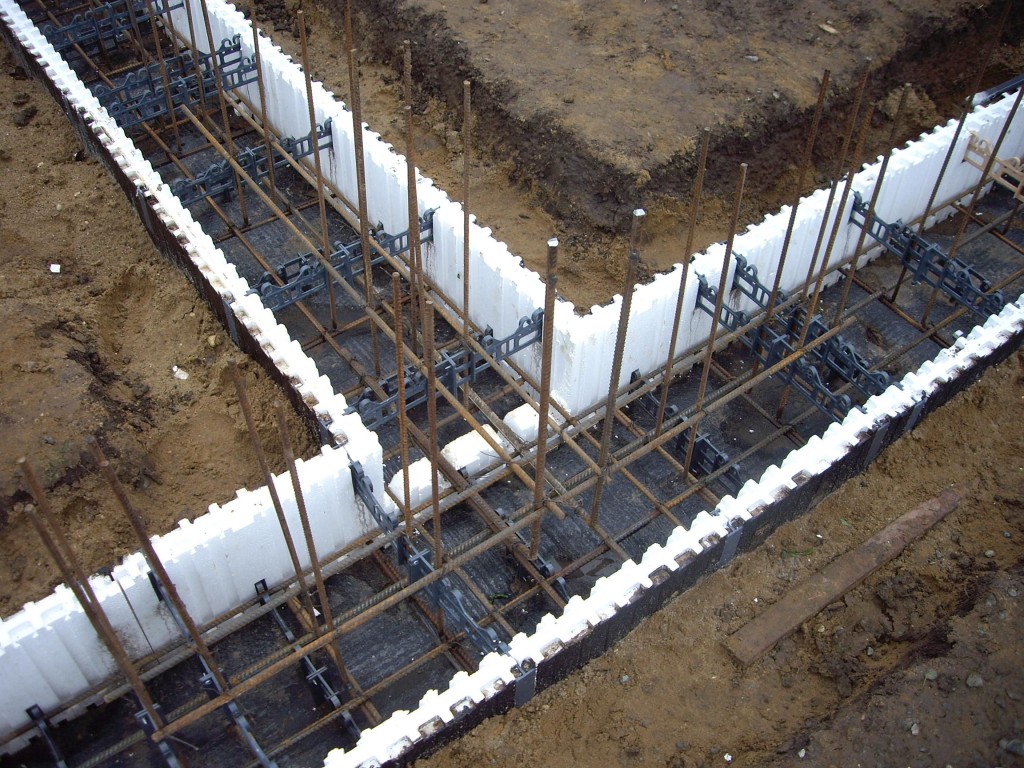

Термин «опалубка» обозначает специальное строительное заграждение, с помощью которого осуществляется формовая заливка бетона. В процессе жидкий раствор выливается в заготовленную форму, вибрируется специальными устройствами для уплотнения и удаления пузырьков воздуха, приводящим к внутренним разрушениям, и оставляется до затвердевания.

При этом опалубка позволяет придавать будущему фундаменту различные формы и конфигурации, а также, при выполнении ее с определенной точностью, позволяет получить ровную горизонтальную поверхность ленточного фундамента, готовую к кладочным работам.

Самостоятельное возведение фундаментов по технологии ТИСЭ

Фундамент ТИСЭ относится к группе свайных опор. Он изготавливается по буронабивной технологии. Этот вариант отлично подойдет под индивидуальный дом на пучинистых грунтах.

Морозное пучение

Явление морозного пучения характерно для глинистых почв, к которым относятся:

Пучение возникает при одновременном наличии двух условий: холода и влаги. Глина плохо пропускает жидкость и накапливает ее. В зимний период грунт промерзает на разную глубину, для некоторых территорий страны эта отметка составляет более 2 метров.

При морозном пучении почва увеличивается в объемах и выталкивает фундаменты. Последствиями станут неравномерные деформации, трещины на стенах, разрушение.

Принцип воздействия сил морозного пучения на дом

Универсальный фундамент технология ТИСЭ позволяет бороться с таким явлением. Дом на фундаменте ТИСЭ словно зацепляется за грунт. Это возможно за счет уширения в нижней части.

Для больших строений делают ленточный фундамент ТИСЭ. Такая технология представляет собой комбинированный вариант. Здесь в работу включаются и столбы, зацепленные в землю, и лента, надежно связывающая всю конструкцию воедино.

Универсальный фундамент технология ТИСЭ: преимущества

Строительство фундаментов — важная составляющая работ. Иногда смета на возведение подземной части составляет треть от всей стоимости. Но при грамотном выборе основания можно существенно снизить трудовые и финансовые затраты.

Фундамент на сваях ТИСЭ обладает следующими преимуществами:

• хорошая несущая способность;
• отсутствие потребности в тяжелой технике;
• снижение затрат на транспортировку материалов и конструкций;
• эффективный способ борьбы с морозным пучением;
• возможность использовать при высоком уровне грунтовых вод (УГВ);
• простота технологии.

По поводу последнего плюса необходимо дать пояснения. При строительстве на болотистой местности на время работ придется выполнить временное водопонижение. Это может потребовать дополнительных затрат.

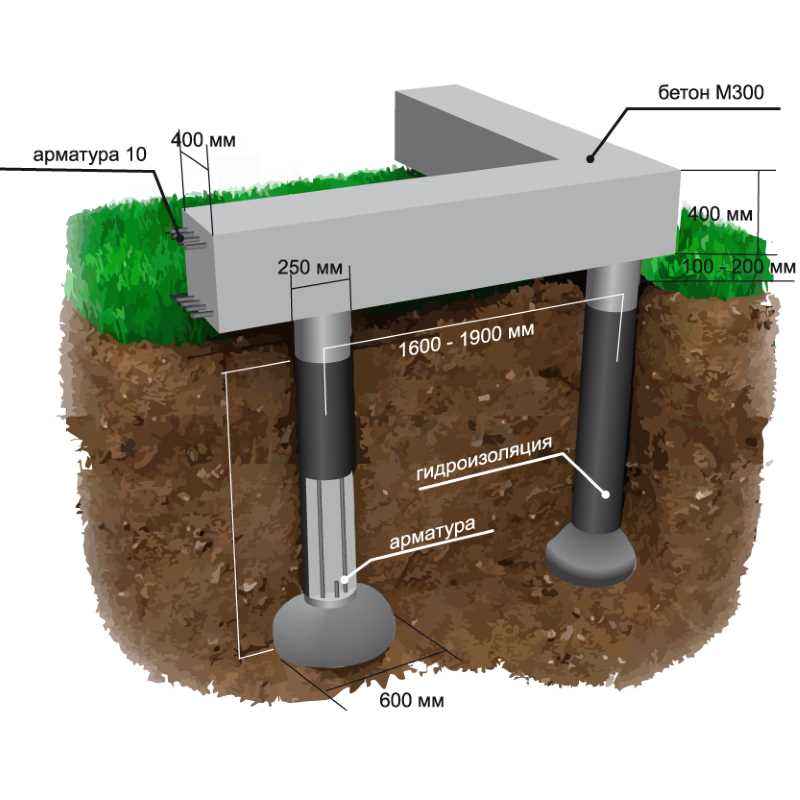

Схема фундамента

Конструкция обладает и другими минусами. Недостатки фундамента ТИСЭ :

• невозможность обустройства подвала или высокая его стоимость;
• увеличение затрат при работе на крупнообломочных грунтах;
• потребность в специальном оборудовании (бур с откидными ножами).

Несмотря на недостатки, фундамент ТИСЭ своими руками под свой дом — это надежная опора для здания, хорошая экология и безопасность для человека.

Расчет фундамента

Вычисления заключаются в подборе оптимального сечения, шага опор и глубины опирания. Для выполнения потребуется подготовить исходные данные:

• тип грунтов на участке;
• нагрузки от здания.

Расчет выполняют так же, как и для других буронабивных типов. Чтобы понять, какие почвы расположены на территории строительства, придется выполнить геологические изыскания. Для этого проводят ручное бурение или отрывают шурфы — глубокие ямы. Устройство фундамента ТИСЭ предполагает изучение почвы на глубину, которая на 50 см превышает предполагаемую отметку подошвы.

Для расчетов нужен не только тот слой, на который происходит опирание, но и все вышележащие. Свайный фундамент рассчитывается с учетом опоры на основание в нижней точке и с включением бокового трения.

Видео описание

Наглядно о технологии ТИСЭ смотрите в следующем видео:

Сама по себе «технология индивидуального строительства и экологии» не требует больших денежных затрат — так говорит о технологии ТИСЭ официальный сайт. Но здесь все зависит от того, будете ли вы пользоваться услугами профессиональных строителей. В принципе, дом по ТИСЭ можно построить своими руками, как и любой другой

. Но учитывайте, что все-таки это дом, и строится он не на одно десятилетие, поэтому без строительных знаний и навыков лучше не начинать самостоятельную стройку, и довериться знающим специалистам. Оценок 0Прочитать позже

Проектные работы

Выполнение проектных мероприятий позволяет застройщику получить информацию о конструкции будущего основания. На начальном этапе расчетов рассчитывается несущая способность, зависящая от габаритов, массы строения. Расчетным методом определяются следующие показатели:

• Масса постройки. Общий вес строения включает массу стен, элементы перекрытия, фундамент по технологии ТИСЭ и крышу. Ориентировочный расчет массы отдельных элементов производится путем суммирования веса израсходованных строительных материалов.

Как работать буром ТИСЭ

• Нагрузки, возникающие в процессе эксплуатации. Суммарные эксплуатационные нагрузки, которые воспринимает основание ТИСЕ, дополнительно учитывают вес бытовых устройств, коммуникаций, мебели расположенных в здании.
• Усилия, воспринимаемые основанием, от массы снежного покрова. Определяются расчетным путем, учитывающим площадь кровли и толщину слоя снега.
• Несущая способность каждой опоры. Она зависит от типа, особенностей почвы, размера сечения опоры. При выполнении расчета предполагаемой глубины бурения ориентируйтесь на уровень промерзания почвы, дополнительно прибавьте к полученному значению 0,2 м.

Разработка плана расположения свай предусматривает установку опорных элементов в углах здания, а также в зонах примыкания стен. Установка промежуточных опор предусматривается при увеличении более 3 метров интервала между сваями.

Зная массу строения и воспринимаемую опорой определенного диаметра нагрузку, можно принять решение о соответствии проектного количество свай массе строения. При необходимости можно увеличить диаметр подпятника или количество опорных стоек. Результат проектных работ – эскиз свайного поля, являющийся основанием для выполнения дальнейших этапов работ.

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Что такое ТИСЭ и в чём его особенность

Фундамент ТИСЭ — это часть комплекса, позволяющая создать прочную и надёжную основу для последующего возведения здания кладкой малоразмерными элементами высотой до трёх этажей. При этом упор в строительстве такого фундамента сделан на ручной труд без применения средств механизации.

В структурном плане фундамент подобен свайному, но имеет меньшую глубину залегания за счёт расширителей в основании каждого столба. Благодаря гидрофобной оболочке бетонных свай исключается их насыщение влагой, то есть при пучении грунт не может порвать бетон — он попросту не примерзает к нему.

1 — гидроизоляция; 2 — арматура; 3 — бетон М350

При диаметре узкой части в 200 мм столб из пескобетона класса В25 обеспечит гарантированную прочность при нагрузке до 40 тонн. Этого более чем достаточно, учитывая площадь основания сваи в 0,8 м 2 , позволяющую надёжно опереть на столб 4–5 тонн даже при строительстве фундамента в слабом и влажном суглинке.

Возведение стен

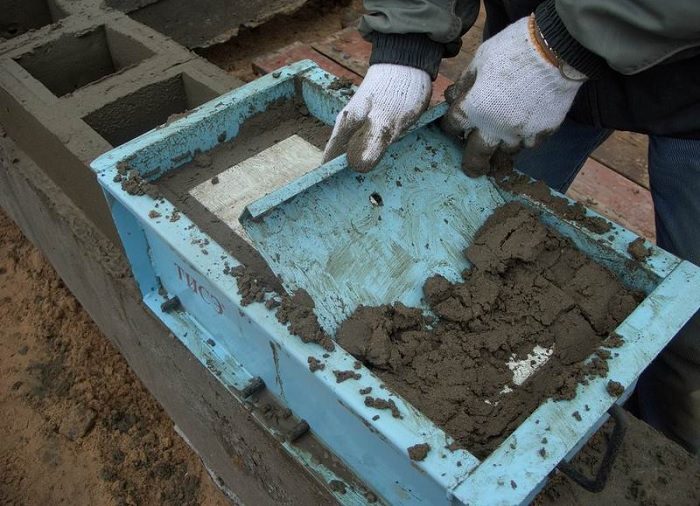

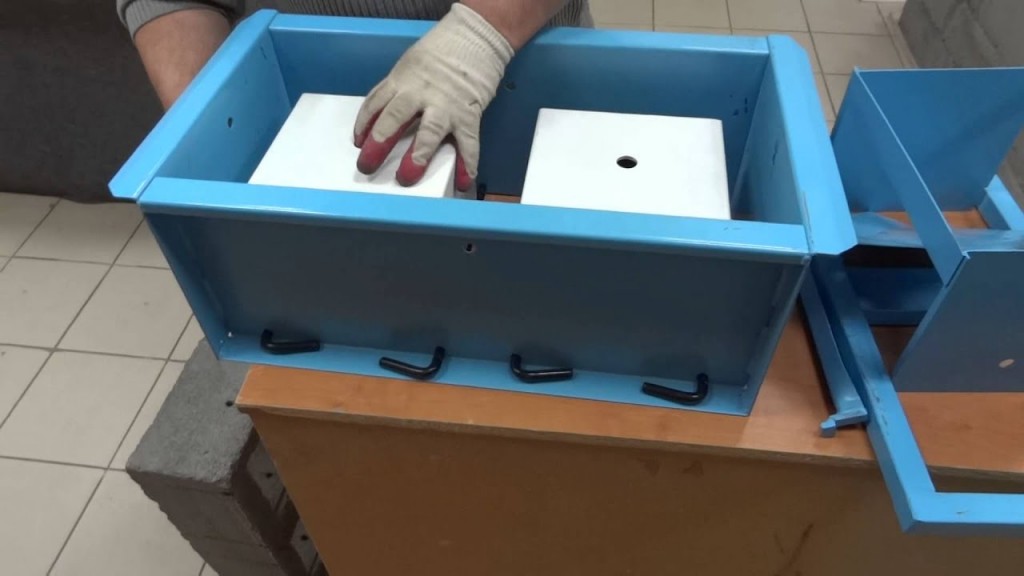

Необходимые для возведения стен формовочные блоки можно купить в готовом для употребления по назначению виде. Их изготавливают из стали, что позволяет одну и ту же форму использовать многократно. Как правило, эта величина составляет около 10 тысяч циклов. Конструкция формы выполнена в виде замкнутого прямоугольника, имеющего два формирователя пустот внутри блока, которые фиксируются одним продольным и четырьмя поперечными съемными штырями. Также, формовочный модуль оборудован выжимной панелью, трамбовкой, скребком, перегородкой и формовочным уголком.

Не стоит экономить и пытаться выполнить формовочный элемент для строительных блоков самостоятельно. К примеру, изготовленная из дерева форма не позволит выполнить снятие опалубки качественно, так как строительная смесь будет прилипать к ее стенам. В результате, возведенная стена будет иметь неэстетичные изъяны. Можно попробовать изготовить необходимую форму, используя в качестве основного материала пластик, однако, лучше всего купить уже готовую к употреблению форму.

Формовочный модуль ТИСЭ-2 считается основным. Он может быть использован для возведения как наружных, так и внутренних стен домов, гаражей, двухэтажных дачных домиков для летнего и зимнего проживания, подразумевающих последующий настил на них деревянных и даже бетонных перекрытий. Его можно успешно использовать при строительстве стен небольших погребов и подвалов, нагруженных определенной величиной давления окружающего их грунта. Кроме этого, ТИСЭ-2 можно применять в ходе возведения стен каменных заборов.

Технология допускает возведение стен различными методами, отличие которых заключается в месторасположении утепляющих элементов. Формовочный модуль ТИСЭ-2 позволяет возводить стены домов толщиной 250 мм, ТИСЭ-3 увеличивает это значение до 380 мм. Длина этих формовочных блоков составляет 51 см, при высоте – 15 см. Дополнительное оснащение конструкции формы позволяет создавать сплошные, пустотелые, половинчатые блоки, а также тротуарную плитку.

Если в качестве формируемой строительной смеси использовать керамзитобетон, опилкобетон, шлакобетон можно увеличить теплоизолирующие характеристики стен на 30%. Однако, справедливости ради, следует заметить, что использование этих материалов примерно на ту же величину повысит степень трудоемкости выполняемых работ. Более того, бетонные смеси на основе пористых заполнителей характеризуются меньшей прочностью и низкой морозоустойчивостью. В ходе последующей эксплуатации стены из этих блоков необходимо защищать от воздействий атмосферы облицовкой. Повысить теплоизоляцию стен можно при заполнении пустот и вертикальных колодцев тем или иным утеплителем.

Как применять

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.

После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение.  В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.
