Обвязка свайного фундамента: брусом и швеллером своими руками

Перед началом процесса тщательно выбирают технологию обвязки. Сваи можно фиксировать с помощью:

• резьбы;
• сварки;
• хомутов.

Сделать обвязку с посадкой на саморезы можно, если в сооружении применялись деревянные столбы. Они должны быть достаточно плотными и толстыми. При данной технологии правильно рассчитать резьбу. Скрепление винтовых свай брусом применимо в возведении деревянных, каркасных, блочных и кирпичных домов.

Сварочный монтаж элементов основания применяется, если сваи металлические. Обвязка фундамента с помощью сварки станет наилучшим вариантом и позволит прочно держаться всем частям конструкции.

Использование хомутов – вариант обвязочной технологии для свай из плотной древесины. Хомуты можно использовать при небольшой толщине столбиков. Способ монтажа выбирают в зависимости от характеристик и параметров свай.

Как правильно обвязать свайный фундамент | Город свай

Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.

Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.

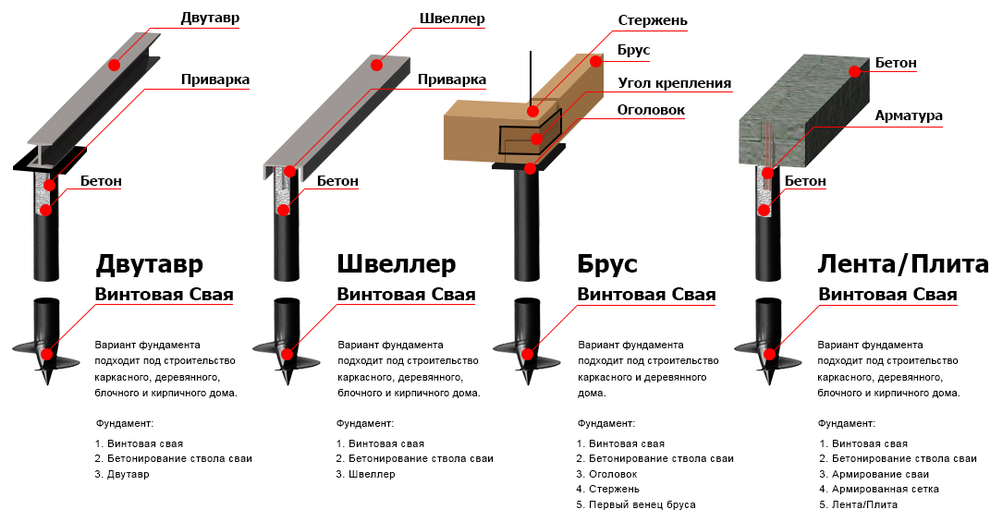

Основные типы обвязки свай своими руками

Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.

Для проведения работы своими руками, понадобятся следующие материалы и инструменты:

• брус;
• швеллер;
• уровень;
• сварочный аппарат;
• закладные шпильки;
• электропила.

Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.

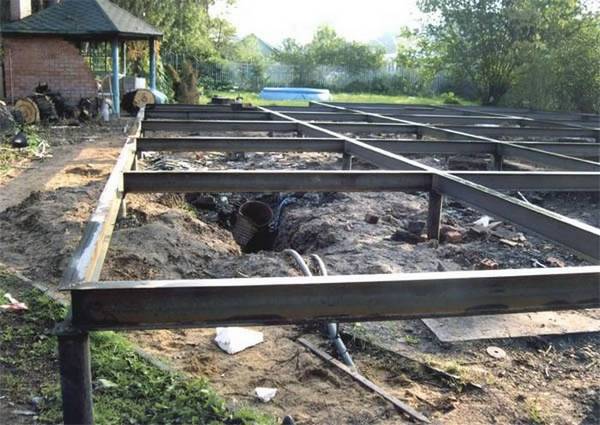

Рекомендации по обвязке свай швеллером

Соединяя опоры швеллером важно правильно состыковать обе балки. Надежным методом соединения швеллеров принято считать соединение в накладку. Делается укрепление продольными балками, затем они закрепляются на выровненных по высоте винтовых сваях. Если длина балки превышает 4 метра, стыковка выполняется на промежуточной опоре. Прочность конструкции от этого не страдает, поскольку ослабленный швеллер имеет надежную опору — винтовые сваи. При таком способе нагрузка распределяется равномерно.

Для увеличения жесткости конструкции можно обвязать ее металлическим швеллером. Чаще всего используют швеллер шириной 160 мм. В случае, когда диаметр свай 108 мм, можно обойтись швеллером шириной 140 мм. Обвязка большого фундамента обычно требует применения спецтехники. В индивидуальном строительстве редко есть такая возможность, а потому укрепление швеллером применяется редко.

При соединении швеллерных балок можно применять сварочный шов или болтовое соединение. Для укрепления конструкции металлическим материалом, необходимо предварительно защитить его от коррозии. Защиты от коррозии можно добиться антисептиками или креозотом.

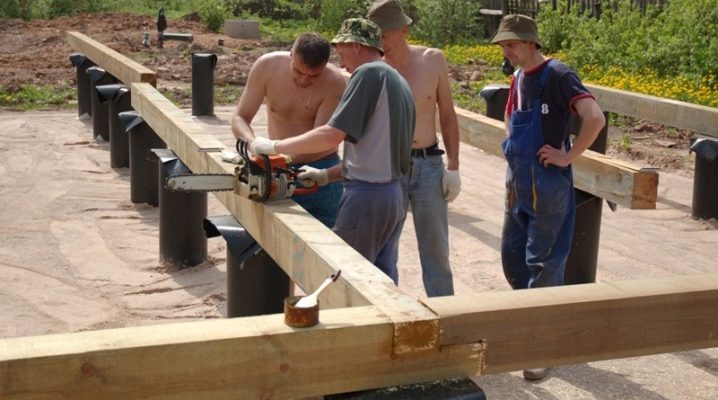

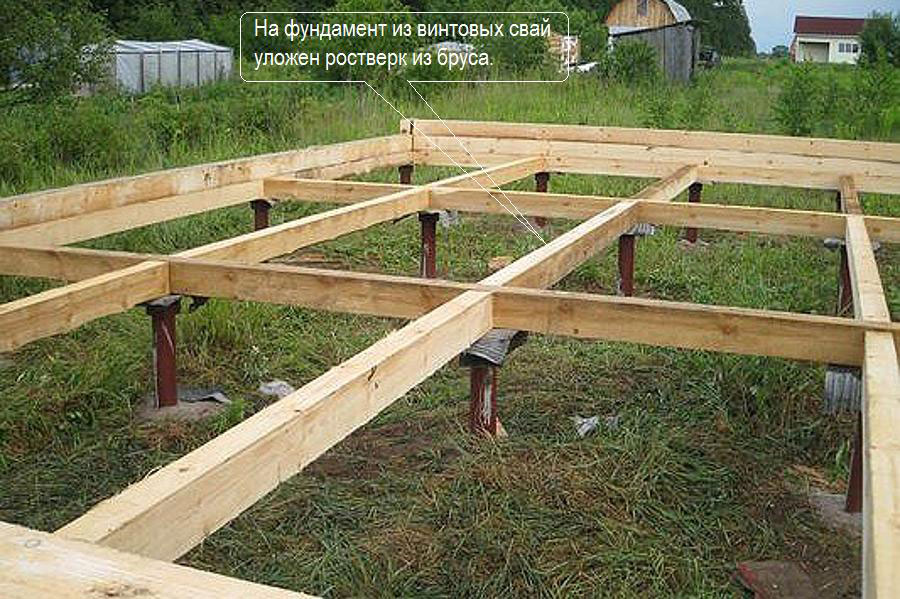

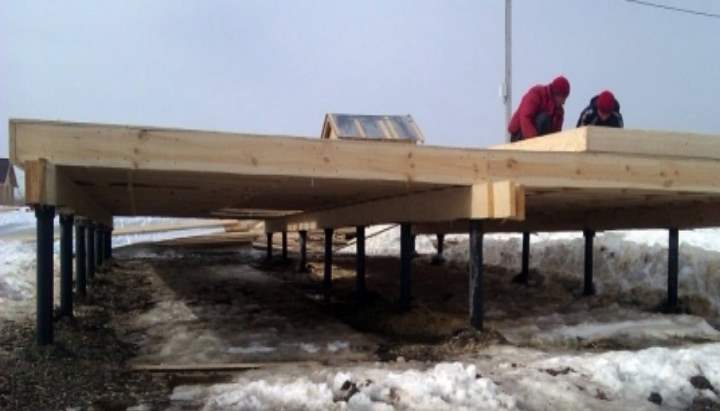

Советы по выполнению обвязки свай брусом

Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций. При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения. Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.

Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.

При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.

Рекомендации выполнения обвязки фундамента

Для усиления основание дома, можно укрепить его уголком по диагонали или залить стяжку опор бетоном. Для крепления швеллера при установке свай, к обвязке приваривают арматуру. Для конструкции из деревянного бруса, крепление делается проволокой или шпильками, диаметром не менее М12.

Виды деревянных фундаментов

Деревянный фундамент можно отнести к классу свайных фундаментов, в котором опорные сваи выполняются из древесины. Сваи, выполненные из дерева, различаются по виду установки:

• Висячие сваи, монтаж которых предусмотрен на большой глубине при слабых грунтах.
• Сваи в виде стоек, применяемые для прохождения через слабые грунтовые слои до упора в прочное основание.

Деревянные висячие сваи и свай — стойки отличаются друг от друга глубиной прохождения грунтовых слоев и глубиной опоры на плотное, прочное основание.

Главной задачей при устройстве деревянного фундамента является создание упора свайной деревянной конструкции на глубину, не превышающую общую ее длину.

Общий порядок устройства винтового фундамента

Перед тем как изготовить винтовой фундамент своими руками следует ознакомиться с общим порядком его обустройства, состоящим из следующих этапов:

Сначала производится разметка точек монтажа винтовых свай, которые должны устанавливаться под балками вдоль стен сооружения, а также по его углам и в точках пересечения с простенками (подготовительная стадия).

По окончании разметочных операций в обозначенных точках в грунт вворачиваются выбранные вами винтовые опоры (они размещаются с шагом от 1-го до 3-х метров).

По завершении монтажа свай их оголовки выравниваются и связываются в единую конструкцию. Последняя чаще всего изготавливается из деревянного бруса или металлических балок, образующих так называемый «ростверк» или цоколь дома.

Важно! При значительных весовых нагрузках на фундамент дома его ростверк (цоколь) может выполняться в виде ленточного связывающего основания, залитого из бетона.

После обустройства фундамента с ростверком, образующим цоколь строения, между ним и землей должно оставаться свободно вентилируемое пространство, которое впоследствии можно будет закрыть обшивкой.

Более подробное описание того, как обустраивается фундамент на винтовых сваях (пошаговая инструкция по его изготовлению) будет рассмотрено нами позднее.

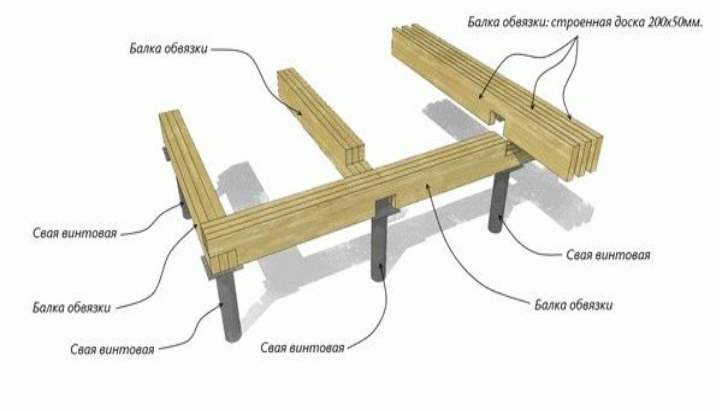

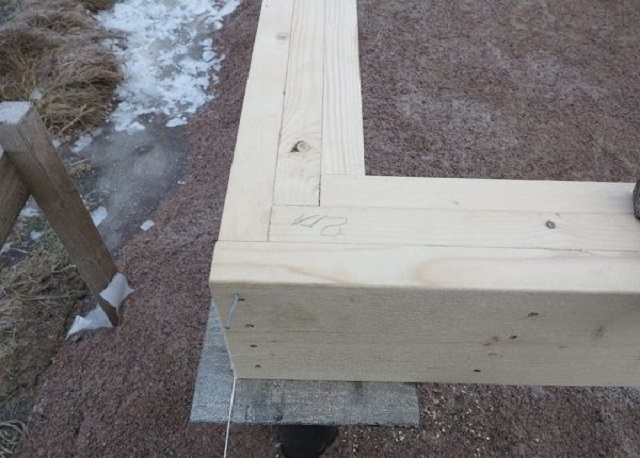

Сборная балка из досок

Для свайно-винтового фундамента используется доска толщиной 50 мм. При высоте ростверка над отмосткой не более 0,4 м, усиливать конструкцию не надо, если же наблюдается уровень в 0,7 м, необходима обвязка профильной трубой. При превышении этого размера такая процедура проводится через промежутки в 60 см.

Монтаж проходит следующим образом:

• на опорах заготавливаются площадки;
• первая доска кладётся широкой стороной вниз, фиксируется болтами с шайбами;
• на уже закреплённое дерево стоймя закрепляются ещё 4 доски, плотно друг к другу, крепёж осуществляется саморезами, прикручивать метизы надо с нижней стороны;
• профессионалы рекомендуют перед фиксацией промазать каждый стык клеевым составом;
• после закрепления к нижней доске конструкцию крепят болтами насквозь;
• сверху размещают ещё одну доску, закрепив её гвоздями и саморезами.

Многих интересует, каким составом защитить ростверк из досок. Лучше всего для этих целей подходит антисептик для древесины «Сенеж» или «Пинотекс Ультра», что касается гидроизоляционных составов, это вполне может быть жидкая резина или аналогичные герметики.

Преимущества и недостатки свайного фундамента для брусового дома

Как и все конструкции, винтовой фундамент имеет свои преимущества и недостатки. К преимуществам можно отнести возможность эффективного удержания дома весом до 200 тонн, простота и небольшие затраты на сооружение, надежность и долговечность. И, самое важное, возможность ведения строительства на любой поверхности (ровная, либо под уклоном).

К недостаткам следует отнести только один пункт. Фундамент из винтовых свай не может быть использован, если почва каменистая или горная, поскольку в таком случае понадобятся другие конструкции и специальная техника.

Подготовка к работе с обвязкой

Выполняя обвязку фундамента домов на сваях, последовательно проводят определенные действия. Сначала подготавливают строительные материалы и инструмент. Потом подготавливают фундамент (устанавливают сваи и оголовки). И в результате укладывают и закрепляют балки.

В ходе работы, если обвязка дома строится из бруса, применяют следующие инструменты:

• бензопилу;
• уровень;
• электрорубанок;
• дрель;
• пилу по дереву;
• шуруповерт;
• уголок и рулетку.

Эти же инструменты пригодятся дальше в работе, если планируется возведение всего дома из бруса. Теперь заготавливаем брус. Рассчитывая нужное количество, стоит приплюсовать 10-15%, потому что в итоге его может не хватить. На материале должны отсутствовать даже мелкие дефекты, в противном случае качество сборки всего каркаса может быть под угрозой. Сечение бруса должно быть не меньше 10-15 см. Отобрав бруски для углов конструкции, в них делают выпил для замкового соединения балок.

Обычно выбирают из двух:

• «в полдерева» — на торце делается спил части бруса под прямым углом до середины его сечения, а ширина равна ширине бруса;
• «в полулапу» — делается спил на торце под произвольным углом до середины сечения бруса, а ширина среза равна его ширине. Такое соединение считается более надежным.

Теперь следует подготовить фундамент. Сначала требуется удостовериться в его горизонтальности. Если отдельные опоры выбиваются из нужного уровня, следует их выровнять. Если опоры выше нормы — ввинчиваем глубже или подрезаем, ниже — на оголовок подкладываем прокладку. После этого гидроизолируем конструкцию, смазывая или застилая гидроизоляционным материалом торцы опор.

Укладка и крепление первого венца

Ещё во время проектирования следует учитывать, что обвязка дома брусом не вечна. Со временем потребуется её замена. Поэтому нужно предусмотреть такой способ крепления бруса к фундаменту, чтобы без затруднений делать ремонт после поднятия строения домкратами.

Для фиксации используют:

1. Нагели из арматурных стержней применяются на ленточных фундаментах или плитах. Их закладывают во время заливки фундамента. В брусьях делаются глухие отверстия, в которые будут входить нагели на 2/3 толщины.
2. Шпильки с резьбой устанавливаются тоже при заливке бетона. Их высота должна быть больше толщины бруса, чтобы можно было затянуть гайки.
3. Крепление на сваях с помощью пластинчатых или П-образных оголовков также позволяет менять обвязку по мере необходимости.
4. При неразъёмном анкерном соединении ремонт невозможен. При замене обвязки её придётся вырезать частями. Укладка нового основания этим же методом не удастся.
5. Если крепление сделано гвоздями или строительными саморезами, вбиваемых/вкручивающихся в деревянные пробки в фундаменте, то это также не позволит произвести замену нижнего венца.

Обвязка железобетонным ростверком

Ленточный ростверк из железобетона применяется для обвязки буронабивных и забивных свай. Он пригоден для строительства тяжелых кирпичных и пенобетонных зданий высотой 1-3 этажа. В плане обустройства это наиболее трудоемкий вариант обвязки, однако его стоимость ниже, чем у ростверка из двутавра.

Для сборки каркаса применяются рифленые стержни диаметром от 12 до 18 мм. Тело ростверка создается из бетона марки М300-М400 с заполнителем из гранитного щебня.

Технология обвязки железобетонным ростверком:

• Стволы бетонных свай выравниваются по нулевому уровню с помощью болгарки с алмазным кругом, молота либо специального гидравлического отбойника — сваерезки. Разрушается лишь бетон свай, при этом выступы оставляются нетронутыми;
• По периметру свай обустраивается подсыпка из песка (до уровня стволов), поверх которой укладывается нижняя стенка опалубки. Далее устанавливаются боковые стенки, после чего конструкция укрепляется упорами и перемычками, стягивающими стенки по верхнему контуру;
• Опалубка изнутри устилается гидроизоляцией;

• Выполняется сборка каркаса — арматура стыкуется посредством сварки или проволоки. Готовый каркас на специальных подставках-грибках устанавливается внутрь опалубки и приваривается к выступающим из свай стержням;
• Ростверк бетонируется, после заливки бетон уплотняется вибрированием либо штыковкой арматурными прутьями.

На набор проектной прочности ростверку необходимо 25-30 дней, после чего можно приступать к поднятию стен дома.

Самодеятельность в ответственном деле недопустима

Не слушайте мудрых советчиков, рекомендующих сэкономить на технике. Вручную вертикально винтовую сваю установить невозможно. Неравномерная нагрузка и установка на глазок приведут к неминуемому отклонению. Выравнивание верхней части – самообман. С каждым оборотом уход наконечника в сторону увеличивается, умножая сопротивление почвы. Максимальное допустимое отклонение вертикальной оси допускается не более 0,4 D (D – диаметр лопасти винта).Настоятельно рекомендуем заглянуть на сайт, где беспристрастно регистрируются ляпы бракоделов. Вооружитесь информацией, из первых рук, чтобы не обогащать недобросовестных бизнесменов. Не стесняйтесь собственной придирчивости. Дефекты сварки: подрезы, непровар, незачищенные швы, защита трубы и сварочных швов только одной грунтовкой – показатель низкой культуры производства, расставайтесь с имитаторами профессионалов без сожаления. Необходимые требования к изготовлению свай

1. Сваи изготавливаются только из новой качественной стали.
2. Ствол выполняется из неиспользовавшейся ранее толстостенной трубы.
3. Лопасти свай имеют правильную геометрическую форму для обеспечения точной установки сваи перпендикулярны относительно ствола, толщина 8–10 мм.
4. Сварной вариант лопастей выполняется на заводском оборудовании, с полным прилеганием спирали к стволу.
5. Сварные швы без явных и скрытых дефектов, зачищены заподлицо с металлом.
6. Защитное антикоррозийное покрытие надёжное, наносится только после предварительной пескоструйной обработки: почвенные слои – активные абразивы.
7. Оголовки поставляются с фаской под сварку.

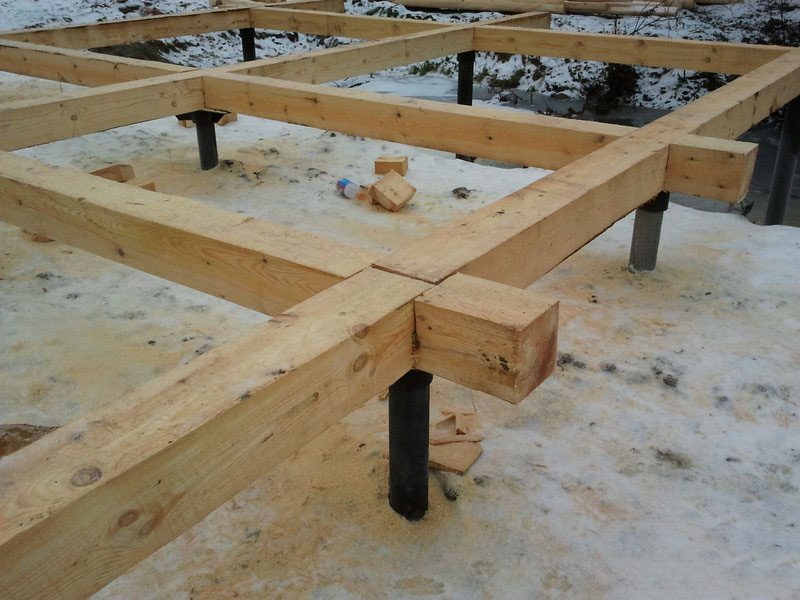

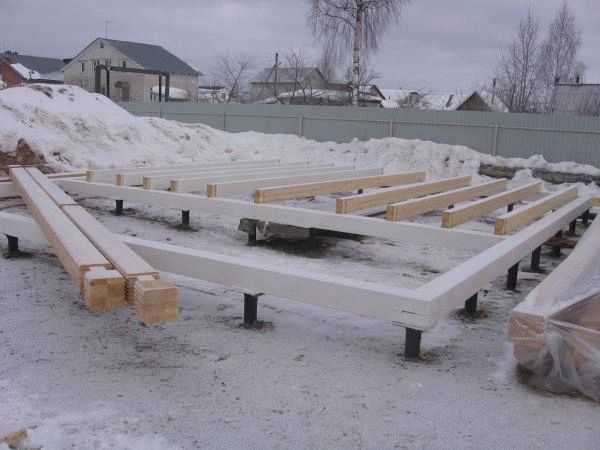

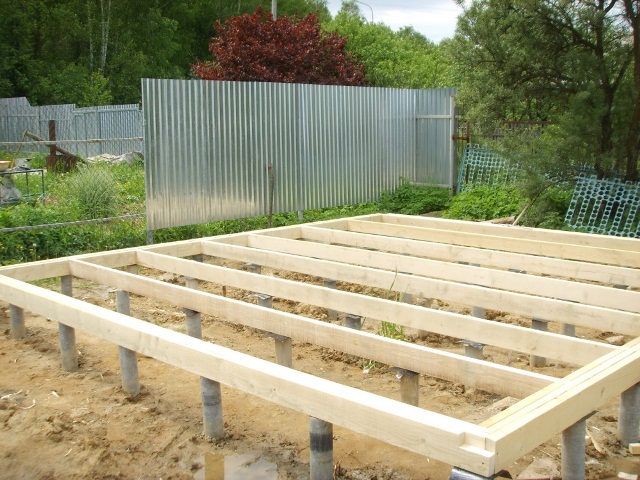

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Монолитный железобетонный ростверк

Монолитный железобетонный ростверк по себестоимости выходит на 30-40% дешевле металлической обвязки, при этом в плане прочностных характеристик последнюю он существенно превосходит.

Единственный недостатком такой конструкции является трудоемкость процесса создания и большие затраты времени, поскольку начать возведение стен дома можно не раньше полного отвердевания бетонной ленты ростверка, на которое требуется около 28-30 дней.

Рис 1.9: Обустройство монолитного железобетонного ростверка

Совет эксперта! Бетонный ростверк может обустраиваться на забивных ЖБ, буронабивных и винтовых сваях, при этом при создании монолитной обвязки винтовые сваи необходимо заполнить бетоном и разместить в них арматурный каркас, который будет стыковаться с арматурным каркасом самого ростверка.

Железобетонный ростверк создается в следующей последовательности:

• Высота свайных столбов выравнивается по одному уровню;
• Из строганных досок создается опалубка под заливку бетоном, при этом внутренняя часть опалубки во избежание утечки бетонного молочка оббивается клеенкой;

Рис. 2.0: Опалубка под железобетонный ростверк

• Из рифленой арматуры диаметром 10-12 мм создается двухконтурный армокаркас. Горизонтальные прутья арматуры соединяются между собой вертикальными перемычками, для фиксации элементов каркаса используется вязальная проволока;
• Армокаркас укладывается в опалубку так, чтобы он был отдален от ее краев на 5-6 сантиметров. Для поднятия каркаса используются специальные подставочные грибки;

Рис. 2.1: Армирование железобетонного ростверка

• Армокаркас соединяется с арматурными прутьями свайных столбов с помощью сварки;
• В опалубку заливается бетон класса М300;
• Выжидается 28 дней до полного отвердевания бетона и выполняется демонтаж опалубки.

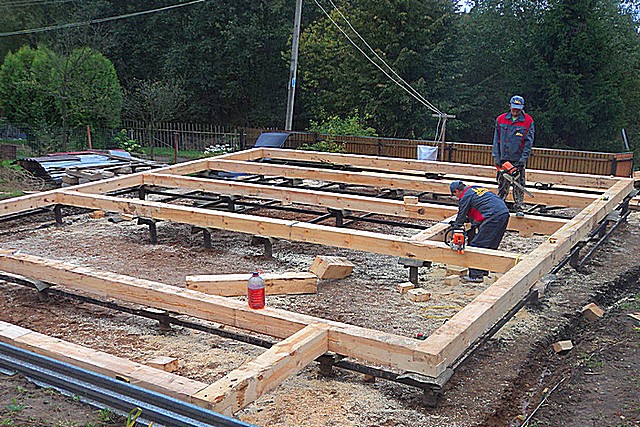

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство. Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Металл в формировании обвязки

Верхнюю обвязку можно смонтировать из швеллера, двутавра, уголков, толстостенной профильной трубой. Все работы выполняются на сварке. Процесс занимает много времени, учитывая количество резки металла и сварных соединений.

Узел примыкания внутренней оси к наружной при обвязке швеллером

Устройство металлической обвязки рекомендуется только в сейсмических районах строительства и для тяжёлых сооружений, что не согласуется с проектируемым фундаментом на винтовых сваях. Существуют ограничения и экономического характера. Стоимость сортаментного металла значительно превышает общую цену фундамента железобетонного, из досок или бруса.

Для устройства каркаса фальшцоколя применяются тонкостенные профильные трубы, привариваются по периметру к телу свай. По каркасу можно смонтировать утеплитель и облицовку на саморезах.

Основные минусы

Прежде чем возвести дом на сваях, вы должны изучить основные минусы таких конструкций. Они выражены в том, что здание не может быть многоэтажным — существуют ограничения в использовании данного вида основания. Кроме того, металл в процессе эксплуатации подвергается коррозии, поэтому требует защиты. Этот минус, однако его можно устранить антикоррозионной грунтовкой.

Прежде чем заняться строительством дома на сваях, вы должны учесть несущую способность опор, которая ограничена некоторыми показателями. На местности не должно быть других построек, ведь при установке используется рычаг.

Выбор материала

Когда встает вопрос, чем обвязать основание опираются на следующие требования:

• выдерживать наибольшие нагрузки, чем возможные во время эксплуатации;
• противостоять внутренним и внешним воздействиям;
• иметь высокую механическую прочность.

В зависимости от задач и условий для обвязки могут использоваться следующие материалы:

• Брус сечением 150х150 мм либо 200х200 мм. Актуален при возведении и обвязке каркасного либо щитового дома. Наиболее экономичным вариантом является брус из лиственных пород деревьев. Перед выполнением монтажа древесину пропитывают антисептиками и слоем битумной гидроизоляции.
• Уголок равнополочный шириной не менее 50 мм и толщиной 5 мм. Самый экономичный вариант из всех видов металлической обвязки. Материал и работа обойдутся в два раза дешевле двутавровой балки либо швеллера. Используется для дачных домиков и хозпостроек.
• Швеллер обладает на порядок большей несущей способностью, чем обвязка из бруса. Используется при строительстве каркасных строений, одноэтажных домов из шлакоблоков и газобетона. Для обвязки по периметру несущих стен нужен швеллер сечением 0,3 см, под внутренние перегородки достаточно 0,2 см. Стыки балок из металлопроката соединяют точно под прямым углом.
• Толстостенная профильная труба имеет более низкую устойчивость к механическим чем у швеллера. Скрепляют при помощи сварки. Преимуществом являются дешевизна и вес, не утяжеляющий конструкцию.
• Доскидля лёгких строений. Устанавливают на ребро, предварительно склеивая между собой. Фиксируют при помощи саморезов или болтов. Стыки должны быть расположены на разных сваях.

Подготовка бруса к установке на сваи

Подготовка обвязки к установке на сваи заключается в обработке древесины антисептическими составами, а также в отрезании заготовок необходимой длины. Для антисептической обработки лучше всего подойдут биозащитные составы, одновременно способные выполнять функции грунтовки. С рекомендациями застройщиков по поводу применения тех или иных защитных составов вы можете познакомиться здесь.

Некоторые застройщики перед установкой обвязки стремятся высушить древесину до оптимальной влажности. Какой же должна быть влажность бруса, используемого для строительства обвязки? Опытные пользователи FORUMHOUSE считают, что если древесина имеет товарный вид, если ее влажность не отличается запредельными значениями, то использовать ее для строительства обвязки лучше в том виде, в котором она была куплена. А сушка доски или бруса в домашних условиях принесет больше вреда, чем пользы.

Сушить брус надо в специальной камере, а не за сараем или же под пленкой. Строят обвязку сразу после покупки древесины, а сохнет она уже внутри строительной конструкции. Все, что успело перед строительством полежать, потом только на дрова годится, увы.

Этот совет для тех, кто не желает получить после неумелой сушки брус, скрученный во всех возможных направлениях.

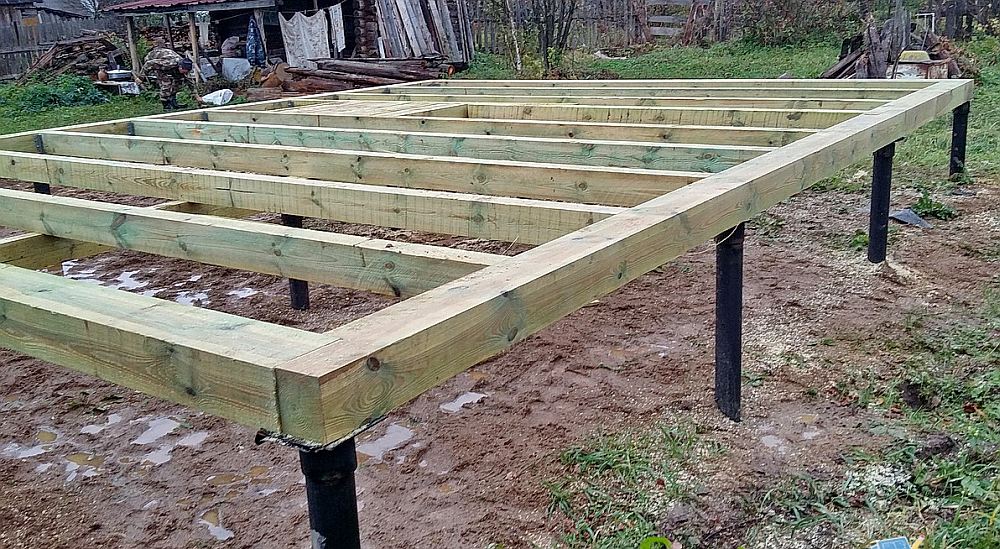

Проверка горизонтальности конструкции

Когда обвязка брусом винтовых свай завершена, проводят проверку готовой конструкции на горизонтальность. Для этого используют водяной или строительный уровень. Допустимый перепад по диагонали между противоположными углами – не более 5 мм. Все параметры готовой обвязки должны в точности соответствовать указаниям в проектной документации. Замеченные погрешности необходимо учесть во время возведения стеновых конструкций.

Проверка горизонтальности обязательный этап, обойдя его мимо можно в дальнейшем получить много проблем с домом Источник

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон. Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Обратите внимание, что лучшей обвязкой винтовых свай является укладывание элемента крепежей на внешнем углу. Крепления выполняется при помощи саморезов к брусьям.

Использование хомута

Такой способ крепления используют в системах, которые используют сваи, и в них отсутствует фланец. Сверху на оголовке сваи нужно приварить площадку, по форме являющейся прямоугольником, а сверху на нее укладывают баку ростверка. Хомут П-образной формы укладывают сверху на балку, причем его ширина обязательно должна быть равна ширине балки. Края хомута, которые свисают, следует соединить при помощи сварки или резьбовым соединением с опорой вертикального типа. По углам балки соединение выполняется при помощи металлических уголков.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

• Делают внутренний, внешний и средний контур (по принципу елочки).

• Элементы по очереди собирают и устанавливают.
• Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
• Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

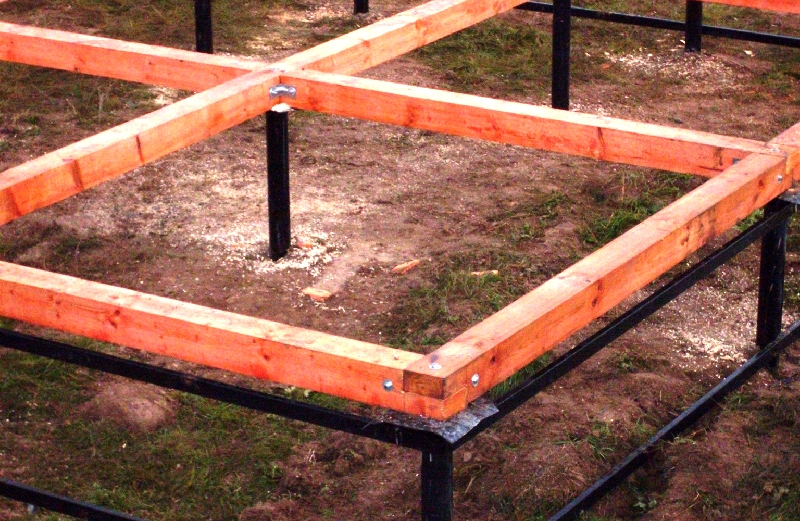

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Назначение и особенности

Отдельно размещенные элементы, которые поставлены по линии и никак не контактируют между собой, будут составлять основу свайного фундамента. Для того чтобы соединить свай в единую конструкцию, которая послужит основой для закладывания фундамента, опоры здания, следует добавить на каждую сваю специальный оголовок, а на нем делать обвязку. И даже больше, такая обвязка поможет выровнять всю линию, находящуюся сверху, по которой идут сваи в ровную и единую плоскость (горизонатльную). Это очень важно – от этого будет зависеть устойчивость дома. Отметим сразу, что свайно-винтовой фундамент является идеальным вариантом для изготовления основы для строительства.

Также этот тип фундамента считается экологичным, по стоимости выходит дешевле многих аналогов, легкий и его можно быстро установить по сравнению с остальными типами фундамента. Жилое строение из бруса можно построить и при этом выгодно. Сам дом строят своими руками по принципу конструктора. При закладывании основания винтовые сваи начинают вкручивать в землю, работы аналогичны вкручиванию саморезов. Есть вероятность столкновения с определенными трудностями при обвязке винтовых свай. Так как при процессе установке следует обязательно сформировать ростверк. Помните о том, что результат будет зависеть от того, насколько хорошо выполнена работа.
