Как правильно залить фундамент самостоятельно — часть 1

Структура конструкции и схема

При монтаже фундаментная плита не нуждается в большой глубине залегания. Ее необходимо расположить достаточно близко к поверхности земли. Это объясняется тем, что плита под дом должна плавать на располагающейся ниже почве. Именно тогда будут проявлены самые оптимальные прочностные характеристики, а грунтовое выпучивание зимой не будет нести опасности для дома.

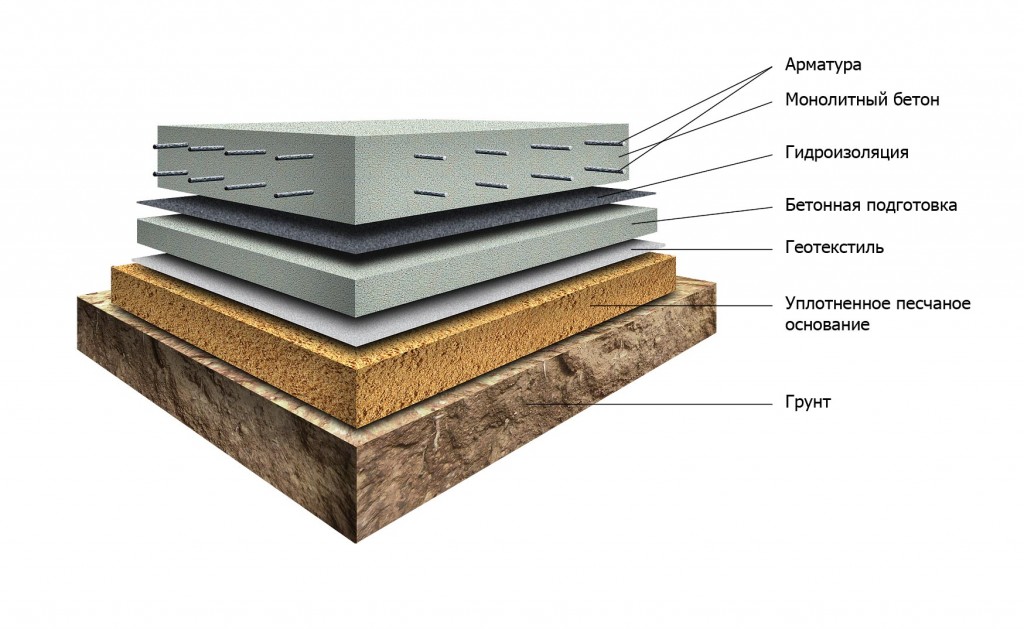

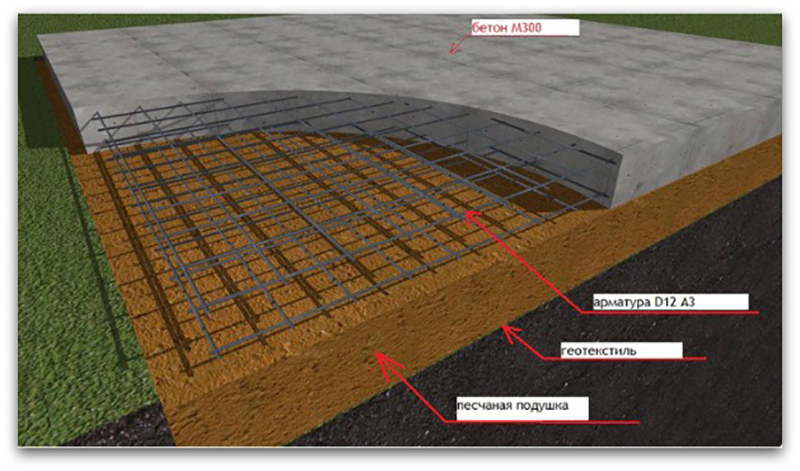

Структура плитного фундамента своими руками выглядит следующим образом:

1. Грунтовое основание. Обычно это дно котлована, которое должно быть уплотнено.
2. Песчаная подушка. У фундаментной плиты может быть разного исполнения: песок, щебенка или комбинированная с гравием. Предназначение – равномерное распределение грунтовых нагрузок и колебаний. Может выполняться в несколько слоев различными материалами.
3. Армирующий слой. Он предназначен для защиты предыдущего слоя от размытия и заиливания. Производство насчитывает несколько способов устройства геотекстиля в зависимости от условий строительства. Может использоваться между первым и вторым слоем, чтобы препятствовать движению частиц грунта, а также между песчано-гравийными засыпками. Функция везде одна. Нахождение засыпки из гравия или щебня над песчаным слоем препятствует капиллярному движению влаги.
4. Бетонная подготовка. В ряде случаев данным слоем технология строительства его не подразумевает, чтобы сэкономить деньги. Но она выполняет очень важную роль – придание четкой геометрии для дальнейшего процесса заливки монолитной фундаментной плиты. После устройства бетонной подготовки монтаж гидроизоляции будет выполнен гораздо качественнее.
5. Гидроизоляция. Выполняет роль барьера при движении грунтовой влаги. Рекомендуется устанавливать минимум два слоя рулонной гидроизоляции (полимер-битумной).
6. Монолитная конструкция (плита).

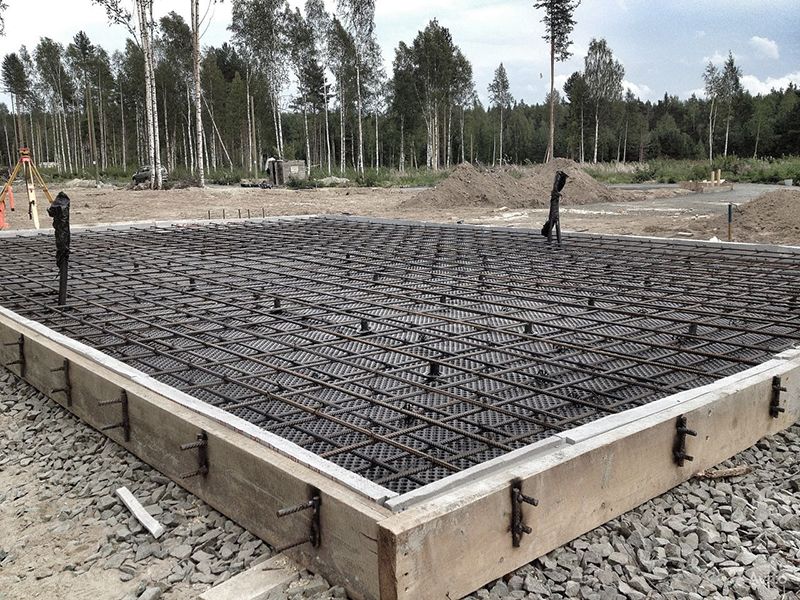

7. Арматурный пояс. Стандартный вариант выглядит следующим образом: две связанные между собой арматурные решетки для наибольшей жесткости. Защитный слой бетона ориентировочно должен составлять в районе 50 миллиметров.

Так выглядит структура изготовления монолитных фундаментов. Однако монолитную плиту можно выполнять несколькими способами относительно условий строительства. Классический вариант – сплошная конструкция, ширина которой соблюдается по всей рабочей площади. Он отлично подходит для стабильного грунтового основания. Главный недостаток – небольшая толщина плиты, что в связи с близким расположением верхнего края к уровню земли, негативно сказывается на стенах. Альтернатива – использование усиления (ребер жесткости), располагающие сверху или снизу конструкции.

Виды фундаментов

Для строительства любых сооружений используется три основных вида фундамента: монолитный, ленточный и столбчатый. Процесс заливки всех трех видов очень схож, разница лишь в объемах работ и количестве материалов.

1) Монолитный (плитный) фундамент

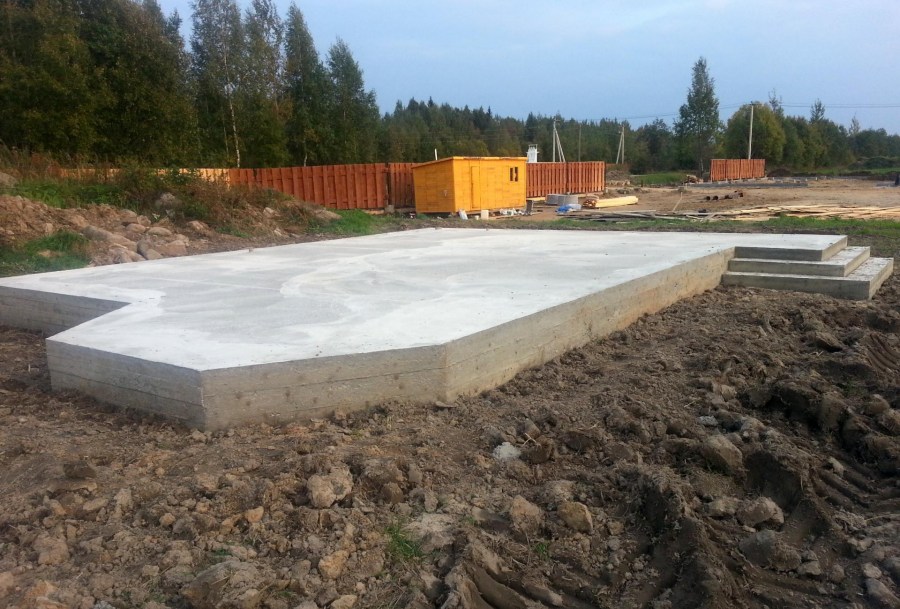

Такой вид фундамента применяется для тяжелых многоэтажных конструкций, сделанных из камня, кирпича или бетонных блоков.

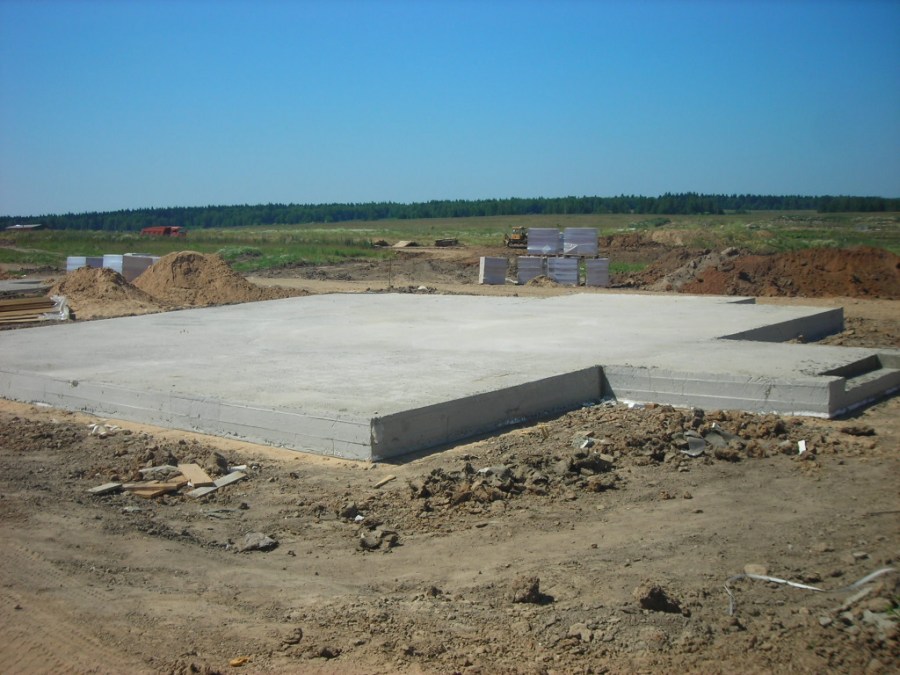

Плитный фундамент отличается своей непрерывностью и заливается по всей площади будущего дома.

2) Ленточный фундамент

Ленточный фундамент заливается лишь по периметру будущей постройки. Он достаточно прочный, чтобы выдержать тяжесть одноэтажного дома из кирпича или бетонных блоков, но для многоэтажных конструкций лучше применять более надежный монолитный фундамент.

3) Столбчатый фундамент

Столбчатый фундамент заливается отдельными блоками по углам и периметру постройки. Расстояние между этими блоками варьируется от 20 до 100 см. Такой фундамент подходит для облегченных построек, выполненных преимущественно из дерева. Постройки на столбчатом фундаменте иногда делают немногим выше уровня земли, что обеспечивает им дополнительную защиту от подтопления.

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции.

Монтаж опалубки для ленточного фундамента — делаем своими руками +видео

Опалубка ленточного фундамента

Следующий этап — организация опалубки. Для неглубокого основания можно сделать опалубку из подручных материалов. На участке найдутся обрезки фанеры, доски, куски металлочерепицы, гвозди, бруски и другие расходные материалы.

Главное правило — опалубку сбивают обязательно изнутри, а гвозди загибают снаружи. Это делается для облегчения демонтажа опалубки после схватывания раствора. Для несъемного опалубка из фанеры, материал должен быть влагостойким и толщиной не менее 18 миллиметров.

Подготовка площадки

По всей территории, где планируется соорудить плавающий фундамент, необходимо разработать котлован. Он делается по размерам дома плюс один метр с каждой стороны. Добавочная часть необходима для устройства отмостки. Поверхность грунта в котловане должна быть ровной – неровности могут привести к неравномерности нагрузки на основание, вследствие чего возможна деформация дома. По этой причине в случае, если для выборки грунта используется экскаватор, необходимо следить, чтобы он не забирал ниже проектной отметки, а выравнивание дна выполнить вручную.

Совет! Стенки котлована лучше делать не вертикальными, а с небольшим уклоном. Это предотвратит осыпание краев выемки.

↑ Подготовительные работы

Одно из главных мест при строительстве дома занимает этап подготовительных работ. Вначале очищают участок от строительного мусора, если он остался после сноса старых построек. Также спиливают мешающие стройке кустарники и деревья, выкорчёвывают (обязательно!) пни, убирают сухую траву.

Зонирование участка на этапе проектирования позволяет во время эксплуатации использовать каждый метр участка с максимальной эффективностью. Основа строительных работ – нивелировка. Проектный план участка, на котором отмечены высоты местности, позволяет подобрать оптимальное место для рытья котлована для основания дома. Также это позволяет вычислить точку сброса поверхностных вод. Рассчитав проектную точку пола 1-го этажа постройки, вычисляют отметку сброса ливневых стоков. Либо устанавливают место врезки самотечной канализации.

Нивелирование приусадебной территории выполняют до начала стройки и заложения основания. В результате этого участок приобретёт привлекательный вид, и намного легче будут выполняться строительные работы на последующих этапах.

 Когда рельеф местности имеет большие перепады, то потребуется ступенчатое выравнивание территории.

Дальше по плану определяют точное место, где будет располагаться дом. И приступают к разметке фундамента. Разметка заключается в установке по всем углам будущего здания колышков. Когда дом – это стандартная прямоугольная форма, то получившаяся фигура имеет идеальные углы в 90°.

Если прямой угол не выдержан, добиваются этого результата с помощью перемещения ограничительного шнура в ту или другую сторону. На одинаковом отступе друг от друга, вдоль будущих стен, тоже устанавливаются колышки, и натягивается между ними верёвка. При проведении между углами дома диагоналей, их численные величины должны быть идентичными.

Выполняя разметку под ленточный фундамент, отступают от стен дома на ширину основания. Обычно этот показатель не больше 20 см.

Выкопать траншею можно самостоятельно при помощи лопат (штыковой и совковой), либо с помощью специализированной техники. Траншею формируют на 20 см ниже точки, на которой промерзает земля. Данные о точке промерзания, характерной в зимний период для вашей местности, находятся в результатах геодезической экспертизы. Копают траншею, чётко придерживаясь разметок. Грунт со дна траншеи выбирают, в результате должно сформироваться плоское дно.

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Для устройства подушки используют песок, щебенку, бетонный раствор.

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

• подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
• если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

Для сооружения используется крупнозернистый песок, применение материала с мелкими фракциями запрещается.

При выполнении работ обратите внимание на определенные моменты:

• песчаная поверхность должна получиться максимально ровной;
• насыпной материал тщательно трамбуется;
• оптимальная высота подушки – двадцать – сорок сантиметров.

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой. Все уплотняется, чтобы исключить образование пустотных участков.

Гравийная подушка отлично подходит для строительства фундаментов частных домов.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

• котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
• насыпается слой гравия высотой до десяти – двадцати сантиметров;
• после этого устраивается прослойка из песка, чтобы укрыть гравий;
• все обильно увлажняется;
• в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
• участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

• на площадке вынимается лишний грунт;
• проводится подсыпка, устраивается гидроизоляционный слой;
• укладывается бетонный раствор высотой до одного сантиметра;
• по проектной схеме устраивается армирование;
• заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Советы

Плавающий фундамент должен быть обязательно расположен ниже отметки промерзания грунта.

Крайне не рекомендуют сооружать фундамент на замершей почве. После оттаивания она просаживается, и вместе с ней дополнительные нагрузки испытывает основание здания.

Обязательно должна быть вертикальная гидроизоляция. В противном случае в теплую погоду бетон будет втягивать воду, а зимой, при замерзании она будет его разрывать изнутри. Не нужно также пренебрегать и горизонтальной гидроизоляцией. Без нее вода проникает из фундамента в стены.

Разметочные работы

Разметка осуществляется согласно имеющемуся проекту бани. Она будет заключаться в нанесении маркировки внешних и внутренних линий будущих стен.

Для разметки внешних частей стен нужно обзавестись строительным угольником, шнуром, рулеткой, колышками и отвесом. Контролируя вертикальный уровень отвесом, вбиваем стартовый кол в точку, где будет располагаться один из углов постройки.

После этого по такому же принципу вгоняется в землю еще 4 колышка, контролируя при этом точность углов. Осуществляем проверку правильности диагоналей периметра постройки. Если они одинаковы, можно переходить к разметке внутренних частей стен, в противном случае, корректируем размещение кольев, постоянно перепроверяя параметры сторон, правильность углов и диагоналей.

Далее от одного кола к следующему натягивается шнур. Горизонтальный его уровень будет указывать на высоту фундамента. Для проверки натянутого шнура нужно воспользоваться нивелиром, после чего можно начинать размечать внутренний периметр вместе с перегородками.

Чтобы правильно сделать фундамент для дома бани, нужно отступить от внешнего периметра ровно на ширину ленточной основы. В землю вбиваем колья и снова натягиваем шнур, при этом нужно пользоваться отвесом, рулеткой и строительным угольником. Также шнуром отмечаются места, где будут устанавливаться перегородки.

Технология строительства

• Подготовка местности. Определяемся с конкретным местом проведения работ, производим разметку будущего основания, копаем котлован. Уже на этом этапе может понадобиться спецтехника. Если возводимое здание подразумевает наличие даже не самого глубокого подвала (погреба), котлован придется выкапывать по глубине подвала, с учетом толщины фундамента и подушки под ним. А так как котлован должен быть и в ширину чуть больше, чем предполагаемые габариты здания, вручную выкапывание может занять не одну неделю. Вывод — спецтехнике быть!
• Подготовка площадки занимает далеко не самое последнее место. Для избежания проблем при функциональном использовании плавающего фундамента, дно котлована необходимо тщательно выровнять. Перепады поверхности дна котлована должны быть не более 5 см. В противном случае при максимальной нагрузке на фундамент, он может начать разрушаться или дать трещину, что крайне плохо отразится на всем строении.

Дно подготовленного котлована дополнительно рекомендуется оснастить дренажной системой и выстелить геотекстилем. Это позволит сохранить подушку из песка и щебня от размывания грунтовыми водами.

• Подушка под монолитную плиту. Подушка, как правило, выполняется из щебня, песка (крупнозернистого) и грунта, возможен вариант использования и их смеси. Песок и щебень (смесь) насыпаются слоем от 10 до 40 см. Здесь все зависит от качества грунта и предполагаемой толщины фундамента. Подготовленная подушка обязательно промачивается водой и тщательно утрамбовывается.

Если есть желание утеплить фундамент, то начинать это делать нужно уже на данном этап по следующей технологии. На подготовленную подушку укладывается плотная полиэтиленовая пленка, а затем слой экструзивного пенополистирола. Данный утеплитель предназначен для использования специально с монолитными фундаментами. Выпускается он как отечественными, так и зарубежными производителями, но принципиальной разницы между ними нет.

• Начинается подготовка к заливке плавающего фундамента. Для начала производится изготовление опалубки. Делать ее лучше всего из ламинированной доски для того, чтобы была возможность повторного использования, да и край фундамента будет ровнее, что облегчит монтаж утеплителя по бокам фундамента. Между собой доски крепятся обычными саморезами, а для того, чтобы опалубка не «разъехалась» в процессе заливки бетона, в землю вбиваются колышки на расстоянии порядка 50−100 см.
• Начинается самое ответственное в технологии обустройства плавающего фундамента. Производится заливка опалубки бетоном. Делается это не сразу на всю глубину. Рассмотрим вариант фундамента для одноэтажного дома, возводимого из пеноблоков. Толщина фундаментной плиты должна быть порядка 30 см. Заливается сначала около 10 см бетона, после частичного подсыхания бетона производится армирование будущей плиты. Сетка из стальных прутьев плетется на нескольких уровнях, соединяясь между собой специальной проволокой. Сваркой пользоваться в данном случае — не очень хорошая идея, так как крепление проволокой может обеспечить определенную гибкость конструкции, а сварка лишь создаст дополнительное напряжение в местах стыков арматуры.

Далее, производится заливка оставшегося пространства бетоном. Здесь важно обратить внимание на непрерывность процесса. Только фундамент под легкий каркасный летний домик можно заливать частями. Для капитального строения очень важно залить фундамент сразу полностью. Здесь на помощь придется призвать спецтехнику, так как только бетонный строительный миксер способен обеспечить качественно промешанный раствор в большом количестве.

Не менее важна и плотность бетонной смеси. Для того чтобы плита плавающего фундамента имела максимальную крепость, необходимо использовать специальную трамбовочную технику. В конце поверхность плиты проверяется уровнем на наличие неровностей. Если таковые имеются — исправляем. Если все нормально, плита оставляется в покое до затвердения.

Для того чтобы получить качественную монолитную плиту, после всех проделанных работ плита укрывается пленкой приблизительно на две недели. В течение этих дней необходимо периодически увлажнять плиту водой. Это даст более качественное отвердение фундамента.

Что такое плавающий фундамент и в каких случаях его стоит возводить?

Как известно, задача фундамента — равномерно распределять нагрузку от здания на грунт. И если почва способна нести большие нагрузки, проблем не возникает. Но как быть, если земля на участке «слабая»?

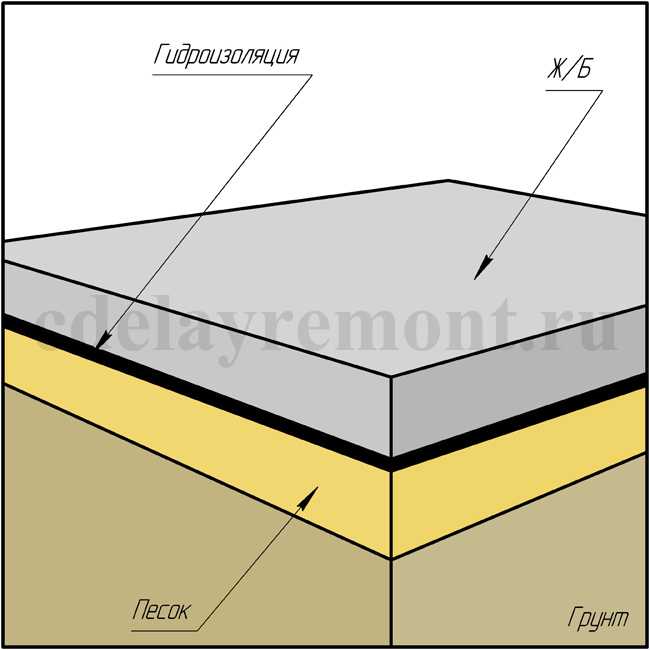

Схема плавающего фундамента

На пучинистых, сыпучих, слабонесущих почвах можно устроить так называемый плавающий фундамент. Это, как правило, мелкозаглубленное (30-50 см) или незаглубленное основание (СП допускает их возведение), имеющее опору в виде песчано-гравийной подушки. Именно она нивелирует подвижки грунта, которые могут привести к деформациям стен, перекрытий и крыши. Зимой, при вспучивании отдельных участков грунта, основание движется, а весной, когда грунт оттаивает, фундамент становится на место.

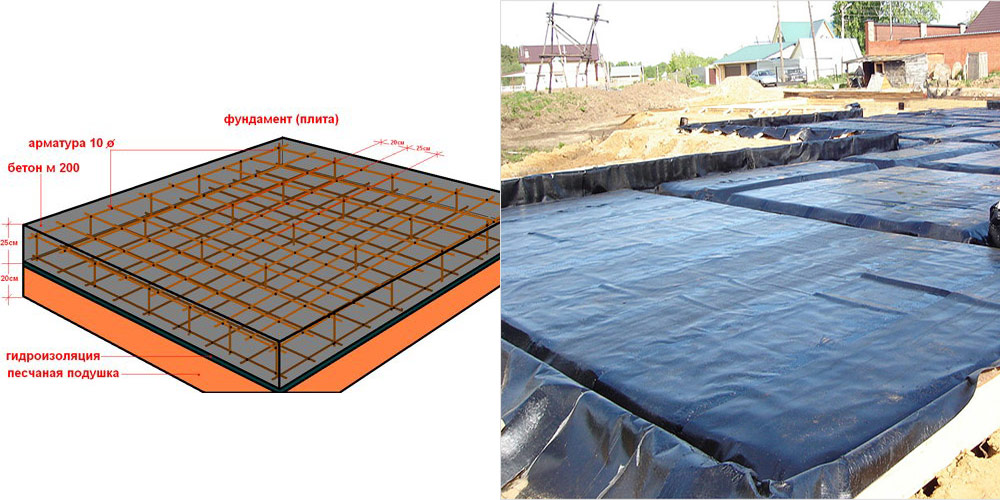

Саму плиту армируют в два ряда толстыми (от 10 мм) стальными стержнями, причем под несущими стенами шаг сетки уменьшают. Мощное армирование бетонной плиты обеспечивает хорошую жесткость на изгиб, поэтому во время морозного пучения исключено провисание центральной части основания и образование трещин.

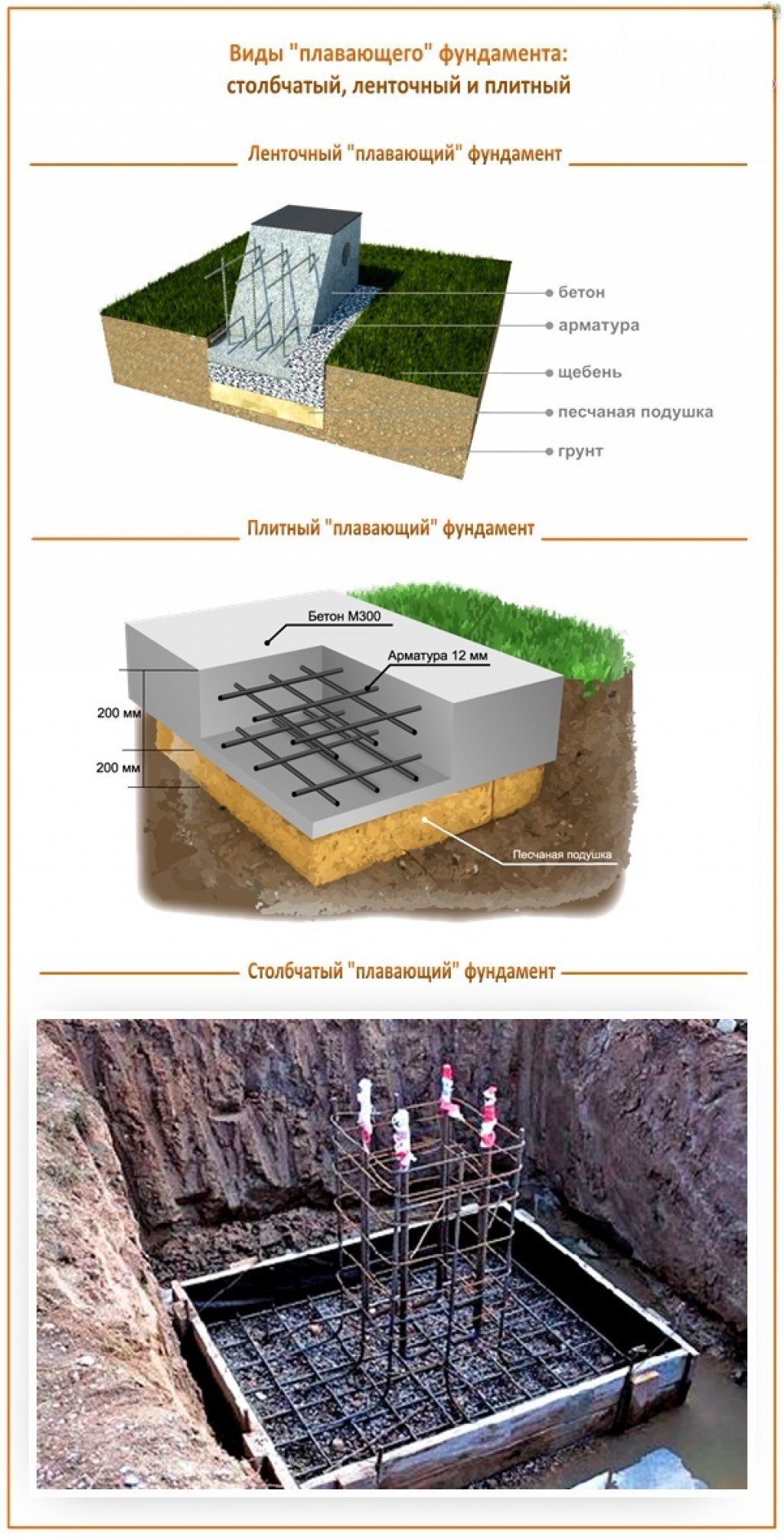

Самая распространенная форма плавающего фундамента — плитная, но существуют также ленточная и столбчатая разновидности. Тот или иной тип основания выбирают в зависимости от размеров будущего здания.

Для возведения плавающего фундамента используют бетон марки не ниже М400 и арматурные пруты диаметром 10-16 мм

Оговоримся сразу — далеко не все специалисты считают основания такого рода стопроцентно надежными. Более того, многие убеждены, что прибегать к плавающему фундаменту можно лишь тогда, когда нет достойных альтернатив. Дело в том, что мелкозаглубленная плита испытывает большие перегрузки в местах опирания стен. Да и силы морозного пучения могут привести к значительным деформациям. Но вместе с тем существует огромное количество примеров, когда плавающий фундамент показывал себя с наилучшей стороны. Как правило, проблемы возникают при нарушении технологии строительства.

Вот основные ошибки:

— закладка фундамента выше уровня промерзания почвы;

— заливка плиты на замерзшем грунте, приводящая к просадке во время оттаивания;

— неправильно сделанная или отсутствующая гидроизоляция, вызывающая насыщение бетона влагой и его разрушение.

Технология сооружения плавающего фундамента

Плавающий фундамент, пожалуй, как никакой другой требует строжайшего соблюдения всех строительных технологий. Прежде всего нужно произвести расчет толщины плиты. Этот этап следует доверить квалифицированным специалистам. Ошибки и небрежность могут привести к самым печальным последствиям.

Далее нужно следует разметить основание при помощи вбитых в землю кольев и шнура. Проверить прямоугольность формы (а плавающий фундамент, как правило, представляет собой именно прямоугольник) довольно легко. Достаточно сравнить диагонали. Разница в длине не должна превышать 2 см.

Плита плавающего фундамента может быть немного больше необходимого, но ни в коем случае не меньше

Следующий этап — рытье котлована. Так как глубина залегания фундамента невелика, с этой работой можно справиться и вручную, но привлечение техники заметно упростит и ускорит процесс. Очень важно делать выемку грунта строго под проектную отметку, стремясь, чтобы дно котлована было максимально ровным. По завершении работы поверхность трамбуют вибрационной машиной и застилают геотекстилем.

Чтобы стенки котлована не осыпались в процессе устройства гравийно-песчаной подушки их нужно делать с уклоном

Следующий этап работы — устройство подушки. Сначала в котлован засыпают щебень, а после — песок, который заполнит пустоты между камнями. Толщина подушки составляет в среднем от 20 до 40 см в зависимости от размеров фундамента и особенностей грунта. Количество слоев песка и щебня также может варьироваться. Но в любом случае каждый пласт необходимо увлажнить и тщательно утрамбовывать, чтобы избежать усадки.

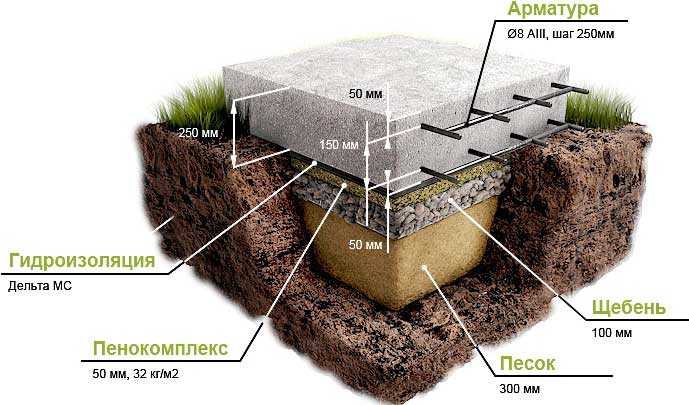

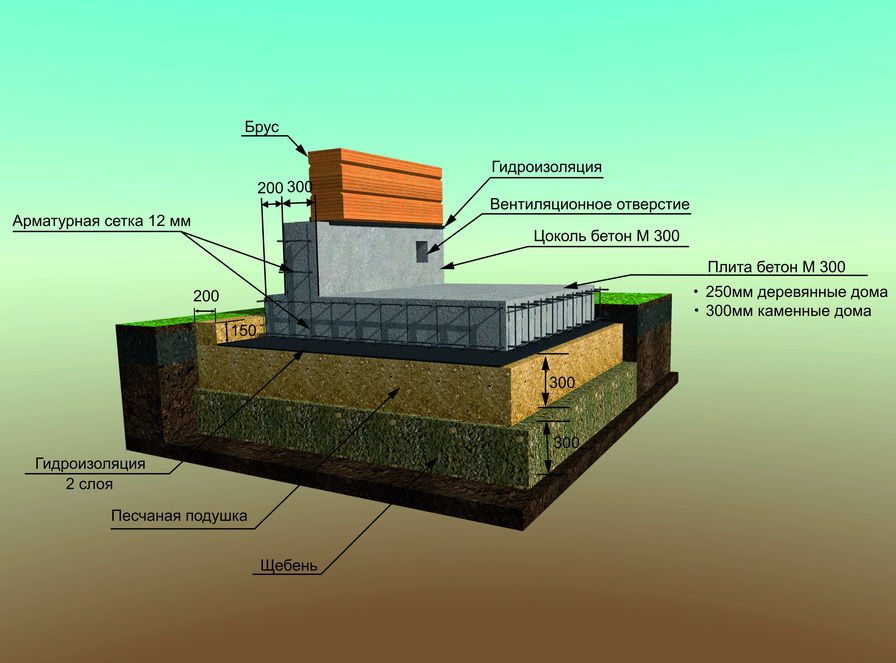

Конструкция утепленного плавающего фундамента

Подготовленную подушку укрывают слоем рулонной гидроизоляции (например, плотным полиэтиленом), чтобы защитить плиту от почвенной влаги и не допустить просачивания бетонного молочка в песок и щебень. Довольно часто на подушку из песка и щебня укладывают пенополистирольные плиты, получает своего рода утепленная монолитная плита, после чего утеплитель также закрывают гидроизоляционным материалом.

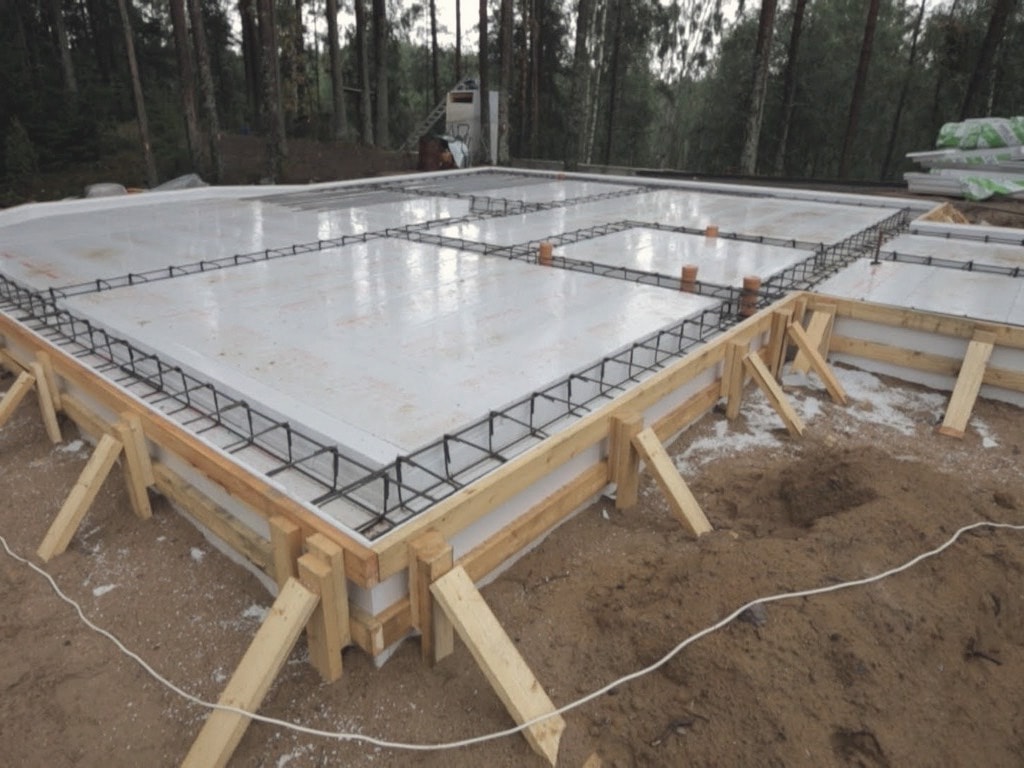

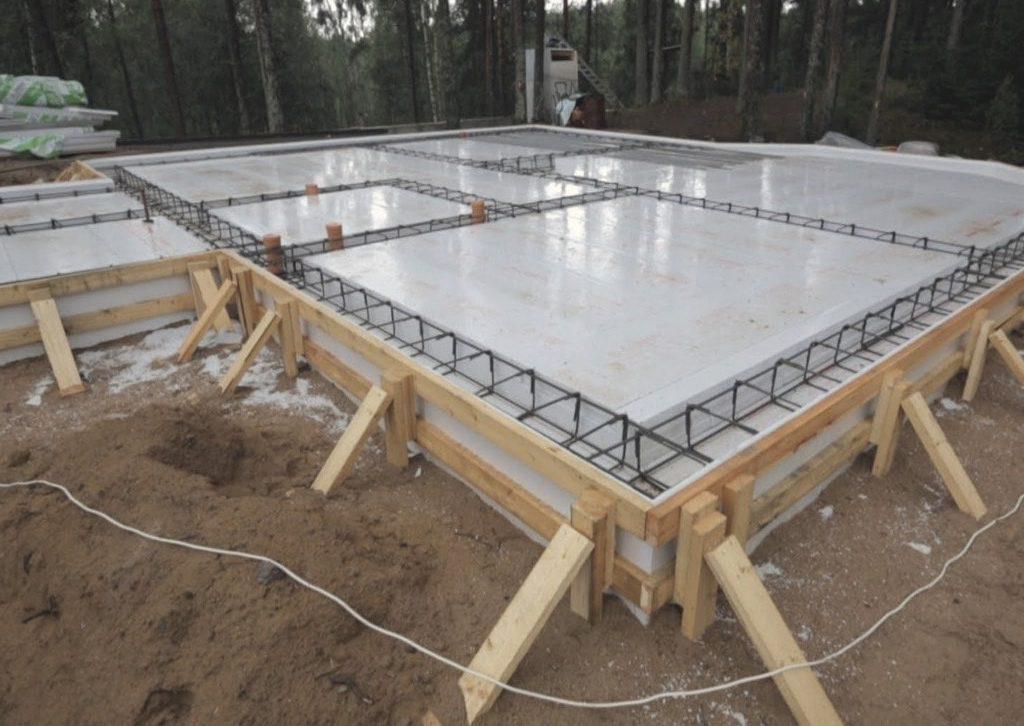

Под бетон необходимо соорудить опалубку из досок толщиной не менее 20-25 мм. Изнутри ее можно выстелить листами рубероида, толя или плотного картона. Это значительно упростит разборку конструкции после того, как плита затвердеет, а доски можно будет использовать вновь.

Края деревянной опалубки под заливку бетоном должны возвышаться над уровнем земли как минимум на 2-10 см

Некоторые строители, стремясь упростить себе работу, уверяют, что без опалубки можно обойтись — ее функции выполнят стенки котлована. Но это приведет к значительному перерасходу бетона, что сведет на нет экономию на досках для опалубки.

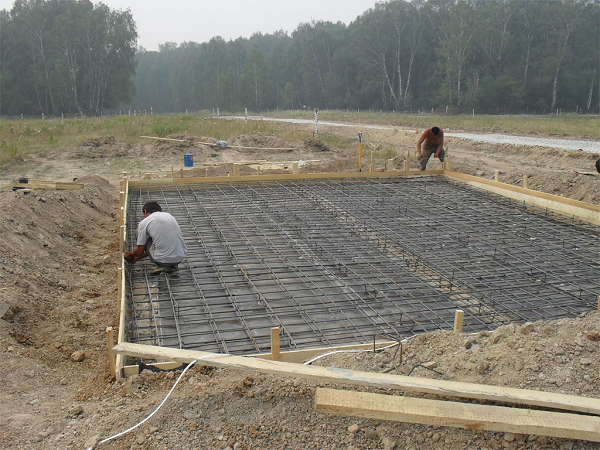

Важнейший этап устройства плавающего фундамента — закладка арматуры. Пруты располагают в строгом соответствии с проектом, и фиксируют их посредством вязальной проволоки.

Важно! Расстояние между араматурными прутами не должно превышать 30 см

Заливку плавающего фундамента необходимо проводить одновременно по всей его площади. Делать это по частям категорически запрещено во избежание неравномерной усадки. Значит, необходимо пригнать на объект несколько бетономешалок и привлечь бригаду рабочих, а это недешево. Кроме того, нужно быть готовым к большому расходу цемента. Именно поэтому основания такого рода использую обычно для относительно маленьких домов.

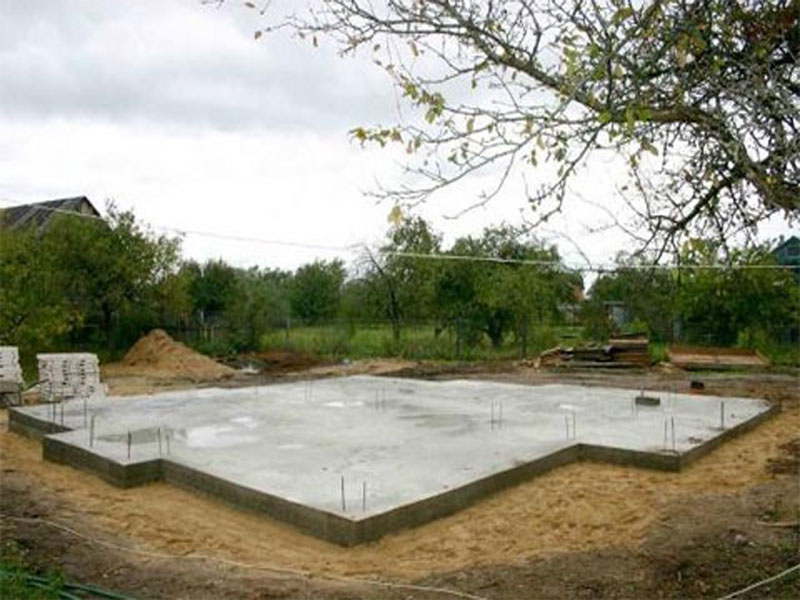

После того, как завершена работа по заливке бетонной смеси, фундамент накрывают полиэтиленовой пленкой и оставляют до затвердевания. При этом важно несколько раз в сутки смачивать поверхность плиты, чтобы не допустить преждевременного высушивания. После того, как раствор наберет прочность (не раньше чем через месяц) можно приступать к возведению стен.

Металлические трубы для фундамента

Фундамент из железных труб всегда надежен при условиях правильного монтажа. Трубы из металла выигрывают по сравнению с остальными не только в надежности, но и в темпе выполнения работ. С другой стороны, достаточно много времени и усилий требует выставление опор в вертикальный и горизонтальный уровень. Металлоконструкции, используемые при монтаже, подвергаются коррозии, поэтому необходимо обрабатывать их антикоррозийными веществами.

Металлические трубы для фундамента

Преимущество металлических труб – в наличии нескольких вариантов обустройства фундамента:

• установка опор ниже места, в котором проводилось бурение скважин, далее трубы заливаются бетонным раствором. Методика предусматривает изготовление ростверка для фундамента с профилем, приваренного к трубе;
• очередной способ – с обустройством песчано-гравийной подушки и установки трубы диаметром до 20 см. Труба должна плотно прилегать к скважине – далее она заливается составом из цемента и песка. Если планируется строительство здания высотой более одного этажа – следует укрепить фундамент арматурой.

Подготовка к строительству фундамента с подвалом

На строительной площадке выполняют подготовительные работы:

1. Расчищают территорию, удаляют деревья и кусты в пятне застройки.
2. Срезают верхний слой почвы толщиной 30 см для рекультивации и переносят его на компостирование.
3. Перемещают существующие коммуникации в безопасное место.
4. Предварительно выравнивают участок.
5. Размечают план дома на местности, разбивают оси и устанавливают обноски.
6. Устраивают водоотвод для защиты от поступления воды в котлован.

К месту строительства организовывают проезд грузовой и землеройной техники. Ограждают площадку, где ведутся земляные работы. Определяют расход и закупают материалы. Складируют их в удобном и доступном месте.

Для освещения стройплощадки понадобятся временные электросети. Предусматривают укрытия для рабочих — бытовки, вагончики, а также санузлы.

Способы борьбы с плывунами

Чтобы построить фундамент дома на плывуне, нужно выбрать оптимальную из трех методик:

• формирование ограждений из шпунтовых стен;
• фиксация зоны залегания неустойчивого грунта;
• искусственное осушение.

В последнем случае организуется открытая откачка воды. Если пласт находится на глубине не более 600 см, лучше взять на вооружение иглофильтры, если уровень залегания ниже, понадобятся электродренажные аппараты.

Шпунтовые стенки способны перекрыть слой плывуна, они создают давление, ведущее к сдерживанию нагрузки. Шпунтованную доску вводят в почву до 10 м, если использовать металлическую продукцию, ее можно поместить до отметки 35 м. Этот способ нельзя использовать, если возле плывуна есть плотные слои грунта.

Фиксацию плывуна можно организовать тремя методами – замораживанием, силикатизацией либо цементацией. Наиболее эффективна силикатизация – в этом случае в почву закачивают жидкое стекло, что способствует увеличению прочности основания, ликвидации подвижности грунта. Замораживание крайне ненадежно, даже после воздействия мощных холодильных установок плывун в скором времени оттаивает.

Обязательный шаг – создание полноценной дренажной системы, залегающей ниже проблемного уровня. Плывун состоит из объединенных водой мелких частиц, дренаж способствует осушению этого участка, структура грунта обретает прочность. Во время эксплуатации строения важно периодически ревизировать систему – это ключевая мера безопасности.

Если плывун находится ниже уровня промерзания грунта, допустима установка ленточного монолитного основания с мелкой закладкой, здесь обязательным элементом станет гравийная засыпка. Если плывун расположен ниже 50 см от поверхности и имеет незначительную толщину, можно установить свайный фундамент (под водоносным слоем должна быть твердая почва).

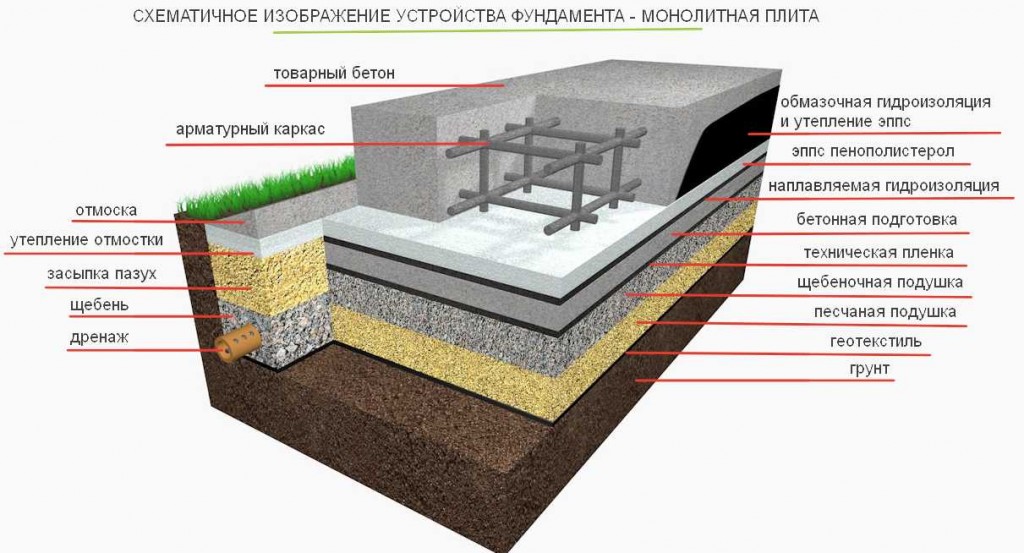

Устройство фундамента по типу плита

Из всех перечисленных, наилучшим будет плитный фундамент. Он отличается высокой надежностью, а также простотой возведения. Тут следует учитывать, что создаваться такое основание должно строго по технологии. В противном случае надежность будет хромать.

При строительстве заблаговременно предусматривайте ввод коммуникаций. После окончания всех работ, это будет невозможно. В некоторых случаях устраивают ребра жесткости, что позволяет экономить на толщине плиты. Непременно производят утепление, если его не сделать, то возникнут проблемы в зимнее время. Далее рассмотрим вариант строительства плиточного основания.

Разметка участка

Пахотный слой имеет высокую склонность к просадке, в связи с этим возведение любых фундаментов, с опорой на него запрещено. Любые работы начинают с разметки участка, а также последующего съема поверхностного слоя почвы.

Первоначальная разметка делается просто, для этого по углам предполагаемого фундамента вбивают колья и натягивают между ними веревку по периметру.

Внимание! С каждой стороны необходимо отступать на 1,2-1,5 м от предполагаемой плиты. Это позволит без сложностей сделать отмостку. Также при таком подходе удобнее производить подведение некоторых коммуникаций.

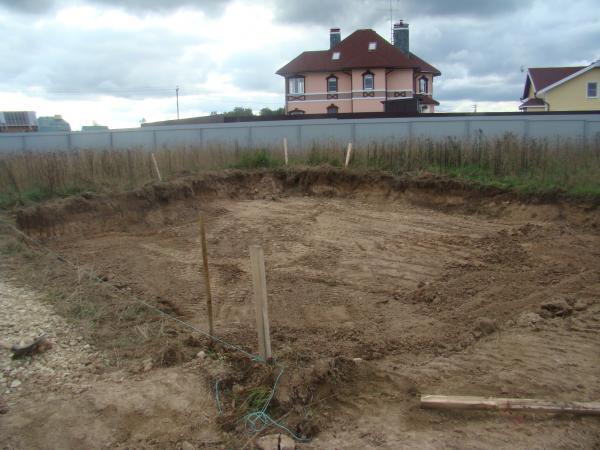

Рытьё котлована

Это достаточно сложная и важная процедура. Зачастую для этого используют различные механизированные средства, например, бульдозер или экскаватор. Сейчас есть мини техника, которая может использоваться для выполнения работ на небольших участках.

После выемки основной части грунта, производят выравнивание по площади. Обязательно следят за точным соответствием требованиям проекта. Котлован готовят с расчетом на устройство подушки из песка и щебня.

Также на этом этапе подготавливают прокладку коммуникаций. Тут стоит учитывать их особенности. Даже утепленные водопроводные и канализационный трубы следует заглублять для защиты от промерзания на глубину 1-1,5 метра в зависимости от региона. Также устраивают дренажные колодцы по углам будущего здания.

Установка опалубки

Данный этап достаточно важен. Помимо непосредственной работы по установки элементов опалубки, тут нужно проделать и другие не менее важные действия.

Сначала готовят подушку. Для этого на дно котлована насыпают слой щебня, поверх его укладывают слой песка. Каждый из этих слоев обязательно утрамбовывают виброплитой. На некоторых грунтах имеет смысл сначала укладывать геотекстиль. Поверх готовой подушки укладывают экструдированный пенополистирол. Он служит утеплителем, который предотвратить проблемы со вспучиванием грунта. Можно обойтись без утепления, но в таком случае толщину плиты увеличивают до 40 см.

Далее можно приступать к установке опалубки. Существует два варианта решения задачи:

• Дощатые или фанерные щиты;
• Полистирольный L-блок.

Если в качестве опалубки применяются деревянные щиты, то следует делать их на 10 см выше расчетного уровня плиты. Полистирольные блоки выполняют функцию дополнительного утепления фундамента.

Армирование

Важно правильно провести армирование. Для этого следует использовать арматуру 10-15 мм в диаметре. Укладывают их в один или два слоя, в зависимости от толщины плиты. Расстояние между прутками 30 см, но под несущими стенами рекомендуется размещать их чаще.

Бетонные работы

Для приготовления раствора используются миксеры разной производительности. Во время работ следует помнить, что между заливкой разных партий бетона не должно проходить больше 2 часов. Если нет возможности произвести заливку в течение этого времени, то следует заранее подготовить разделяющие бортики, при этом важно сделать их так, чтобы получились пазы. Именно они позволят прочно соединить части плиты, залитые в разное время.

После заливки и набора первоначальной прочности следует произвести гидроизоляцию фундамента. На данный момент применяется несколько методик.

1. Обмазывание мастикой на основе битума. Существенным недостатком является ограниченный срок службы.
2. Оклеивание стекловолокном с двойным битумным слоем. Стоит такая обработка дороже, но и служить может до 80 лет.

Распространенные ошибки

Ряд следующих погрешностей при обустройстве опалубки может отрицательно сказаться на итоговом результате:

• Материал низкого качества. Сооружать конструкцию не обязательно из самой лучшей древесины или других очень дорогих составляющих, но и чрезмерная экономия способна отрицательно сказаться на возводимой опалубке. К примеру, используемая гнилая доска может лопнуть в процессе заливания бетонного раствора и привести к нарушению работ и их потребуется производить повторно, что значительно увеличит расходы, которых можно избежать, изначально приобретая материал оптимального качества.
• Значительные щели между досками. Дистанция между деревянными изделиями не должна быть более 3 мм. Идеально, когда щели и вовсе отсутствуют.
• Плохая фиксация щитов опалубки. Экономя на монтаже вспомогательных опор или растяжек, состоящих из металла, имеется вероятность, что в процессе заливания бетона произойдет расхождение щитов, ввиду чего основание станет непригодным для дальнейших строительных работ.
• Нарушение целостности гидроизоляции. Значительные повреждения пленке из полиэтилена, обеспечивающей защиту стен и дна конструкции станут причиной не только сложностей, что возникнут в ходе демонтажа щитов, но и приведут к уменьшению ее надежности в целом.

Выяснив как правильно собрать опалубку для ленточного фундамента, а также соблюдая рекомендации и последовательность действий в процессе ее сооружения своими руками, удастся избежать ряда ошибок, способных стать причиной снижения периода эксплуатации основания и здания, возведенного на нем, а также его преждевременного разрушения.

Вас может заинтересовать:Как крепить сотовый поликарбонат правильно на металлический и деревянный каркасКак правильно прикручивать металлочерепицу: особенности крепления материалаКак сделать пол в гараже из досок: укладка на грунт и бетонное основание

Пошаговое выполнение работы

Как и все строительные работы, закладку плавающего фундамента необходимо выполнять в соответствии с пошаговым руководством:

Разработка грунта.

Начинают работу с разметки участка, при этом следует учитывать, что котлован для фундамента должен иметь размеры немного больше будущего основания. Оптимальным считается отступление на 1 метр. Оси будущей конструкции привязывают к точкам опоры, по которым выводят границы котлована.

Удалять грунт из ямы можно ручным методом с помощью лопаты. При достаточном бюджете строительства можно воспользоваться услугами экскаватора. Монолитное основание не требует сильного заглубления в грунт, достаточно вырыть котлован глубиной до 0,7 метра. Дно котлована необходимо тщательно выровнять, выполнить эту работу лучше всего руками, используя строительный уровень.

Обустройство подушки под плавающее основание.

Для равномерного распределения нагрузки необходимо выполнить засыпку песчаной подушки и смонтировать дренажную систему. Сначала делают дренаж. Для этого по дну котлована копают поперечные траншеи, укладывают геотекстиль и трубы, отводящие воду.

После этого на дно котлована засыпают слой щебня и хорошо утрамбовывают его. Поверх щебенки укладывают песчаную подушку высотой 20 см и более. Песок уплотняют, поливая водой. Можно воспользоваться для уплотнения песка и щебня специальным вибратором. Это в несколько раз улучшит качество песчаной подушки. При обустройстве песчаного основания следует следить за уровнем. На поверхности не должно наблюдаться впадин и бугорков.

Песчаная подушка застилается слоем гидроизоляции, в качестве которой можно использовать обычную полиэтиленовую пленку. Гидроизоляция предотвратит проникновение влаги в фундамент, а также не позволит протекать бетонному молочку из раствора.

Бетонная стяжка.

Гидроизоляционный слой обязательно заливают бетонной стяжкой. Она выполняется из жидкого бетонного раствора марки В-15 или его аналогов. Кладут стяжку по маякам немного большего размера, чем плита основания. Толщина заливки может колебаться в пределах от 5 до 15 см.

Гидроизоляция плавающего фундамента.

Дождавшись полного высыхания бетонной стяжки, приступают к этапу гидроизоляции основания. Ее можно проводить двумя способами:

• Обмазочная гидроизоляция, которая предусматривает использование жидких гидроизоляционных материалов, например, составами на битумной основе. Расплавленный битум легко наносится на поверхность и не требует особых знаний и умений для выполнения работы, имеет хорошее сцепление с основанием без образования швов. Однако он плохо переносит низкую температуру.
• Рулонная гидроизоляция проводится по следующей схеме: гидроизоляционный материал раскатывают по всей длине основания и нагревают, используя горелку или паяльную лампу. В результате происходит расплавление битумного слоя материала, и он приклеивается к основанию. Чтобы качественно защитить фундамент от влаги нужно использовать только специальные материалы для гидроизоляции фундамента. Также следует помнить, что малый нагрев материала не обеспечивает плотное прилегание к основе. А в результате сильного нагрева могут появиться пузыри, что также негативно влияет на результат работы.

Защита гидроизоляционного слоя.

После полного высыхания гидроизоляции требуется укладка дополнительной защитной стяжки толщиной до 15 см. Это предотвратит повреждение гидроизоляционного слоя при выполнении армирования фундамента и при обратной засыпке фундамента.

Создание армирующего каркаса.

Армирование плавающего фундамента – это начало основного строительства фундамента. Для создания армирующего каркаса нужно использовать ребристую арматуру, чтобы достичь максимального сцепления стали с бетоном. Пренебрежение этим правилом может привести к деформации плиты во время сезонного движения грунта. Ребристая поверхность материала снижает эффект растяжения монолитного основания. Связать арматурный каркас можно своими руками. Он представляет собой обычную клетку из прутьев, расстояние между которыми составляет 30 см. При увеличении данного параметра могут снизиться прочностные показатели основания. Арматура связывается мягкой стальной проволокой при помощи пассатиж. Предпочтительнее будет выполнение двух ярусов каркаса, соответствующим размеру фундамента.

Опалубка для плавающего основания.

Опалубка для монолита обустраивается по внешнему периметру армирующего каркаса. Для ее сооружения можно использовать обрезные доски, крепление которых проводится с помощью гвоздей. Однако ламинированная фанера имеет больше преимуществ. Во-первых, опалубка будет намного прочнее. Во-вторых, на выполнение работы потребуется значительно меньше времени. В-третьих, крепление материала проводится с использованием саморезов, что также влияет на быстроту демонтажа опалубки.

Заливка бетонного раствора.

Бетонировать плавающий фундамент нужно только качественным бетоном. Отличные прочностные характеристики имеют бетонные растворы марки В-25 и В-35. Для заливки плавающего монолитного основания необходимо большое количество бетонной смеси, поэтому рекомендуется заказывать готовый бетон. Изготовление раствора своими руками отнимет много времени и сил.

Заливка бетоном основания

Заливать основание бетоном нужно одновременно, чтобы создать единый монолит. При отсутствии возможности полного бетонирования за один раз можно бетонировать основание горизонтальными слоями. При этом не стоит допускать вертикального соединения бетона. Это может привести к растрескиванию фундамента и последующему разрушения всей постройки.

При бетонировании основания рекомендуется использовать глубинный вибратор. Он поможет основательно осесть бетону, что во многом повысит прочность основания. Залитый фундамент разравнивают и оставляют до полного высыхания.

Технология строительства

Если вы планируете использовать плитный фундамент в качестве пола первого этажа, то конструкцию необходимо тщательно утеплить

Плавающий фундамент строится в несколько этапов. Прежде всего, необходимо подготовить территорию строительства: убрать ненужные зелёные насаждения, очистить участок от мусора и выполнить разметку. После этого копают котлован нужной глубины. При этом стоит не забывать, что ниже подошвы плиты будет прослойка из песка и щебня. Если объёмы работ при копании котлована значительные, то лучше привлечь строительную технику.

После этого работы ведут в таком порядке:

1. Дно котлована выравнивают и тщательно трамбуют. Допустимый перепад составляет не менее 50 мм. Если на дне будут более значительные перепады высот, то при максимальной нагрузке на основание плитная конструкция может дать трещину и начать разрушаться.
2. Также рекомендуется на дне котлована дополнительно выполнить дренажную систему и застелить поверхность геотекстилем. Так вы сможете уберечь гравийно-песчаную подушку от размывания грунтовыми водами.
3. Теперь приступаем к изготовлению подушки под монолитную железобетонную плиту. Для этого используем крупнозернистый песок или щебень. Также можно применять смесь этих материалов. Обычно высота подушки составляет 100-400 мм. Толщина этой прослойки зависит от расчётной высоты фундаментной плиты и характеристик грунта. После засыпания песка или смеси прослойка смачивается водой и хорошо трамбуется.
4. Если вы планируете использовать плитный фундамент в качестве пола первого этажа, то конструкцию необходимо тщательно утеплить. Делать это нужно на данном этапе. Для этого на трамбованной подушке расстилается плотная полиэтиленовая плёнка. Затем укладывается слой экструдированного пенополистирола. Толщина плит материала зависит от климатических условий региона и определяется в каждом конкретном случае отдельно.
5. После этого можно переходить к изготовлению опалубки. Для этого лучше применять ламинированные доски, поскольку край основания получится ровнее, а изделия можно будет использовать повторно. Более ровный край плиты облегчит монтаж утеплителя. Между собой ламинированные доски скрепляются саморезами. Для жёсткости с обратной стороны устанавливаются распорки через каждые 0,5-1 м.

Далее переходим к армированию.

Стальной каркас изготавливается в виде пространственной конструкции из прутка нужной толщины

Стальной каркас изготавливается в виде пространственной конструкции из прутка нужной толщины (обычно используется арматура 3-го класса диаметром 12-14 мм). Для скрепления прутков лучше применять проволоку, а не сварку, чтобы обеспечить большую гибкость и не создавать дополнительное напряжение в местах соединения.

Поскольку арматурный каркас со всех сторон должен быть защищён от коррозии слоем бетона не менее 5 см, сначала в опалубку заливается бетон слоем 50 мм. После его застывания устанавливается арматурный каркас. При установке каркас не должен приближаться к поверхности опалубки более чем не 50 мм. Теперь производим заливку остальной бетонной смеси.

Залитый бетонный состав необходимо утрамбовать при помощи специальной техники.

В конце поверхность бетонной плиты нужно проверить на ровность при помощи уровня. Если замечены неровности, они исправляются. После этого поверхность основания накрывается полиэтиленовой плёнкой на пару недель. В первые несколько дней бетонную поверхность смачивают водой. Это обеспечит более равномерное испарение влаги из бетона и его качественное отвердение.

После снятия опалубки можно утеплять полистиролом боковые стенки плитного фундамента.

Столбчатый

Столбчатая плавающая несущая конструкция используется для возведения легких сооружений, причем при условии, если здание не нужно укреплять опорами по всему периметру. Альтернативой может быть несущая строительная конструкция с использованием винтовых свай.

Такое основание категорически запрещено использовать при возведении массивных зданий с кирпича или бетона. Оно идеально для возведения бань, небольших сараев с погребами. Конструкция довольно простая и легкая в монтаже, а толщина может быть незначительной. В таких случаях над железобетонным основанием делают бетонные или кирпичные опоры, причем плита в два раза больше периметра опор. На опоры монтируют несущие плиты, а сама плита различной толщины устанавливается на песчаную подушку.

На чтение: 4 минуты Нет времени?

Если ваш участок под строительство расположен на пучинистой или зыбкой почве – наверняка возникнут проблемы с фундаментом. В этом случае не подходят традиционные виды оснований. Но выход есть: он непростой и затратный, зато успех вам гарантирован. Что это такое? Плавающий фундамент – вот ответ на вопрос. На этой страничке мы подробно расскажем вам о его преимуществах и недостатках, видах и собственноручной установке.

Дома на плавающем фундаменте не дают трещин и не оседают на сложных почвах

Читайте в статье

Вариант монолитного плавающего фундамента

Что же представляет из себя этот вид фундамента? Говоря по-простому, это плита из железобетона, свободно расположенная на подушке (основании) из сыпучих строительных материалов.

1. Такой вид плавающего фундамента выбирают при строительстве достаточно тяжелых сооружений, выполненных из камня, бетонных блоков или кирпича.
2. Другое, возможно знакомое вам название, — заливной фундамент. Его делают, применяя чистый раствор, без использования крупных камней, а в качестве наполнителей подойдут гравий либо щебень мелкого и среднего размера.

Для устройства такого фундамента понадобится опалубка. Самым подходящим оборудованием в процессе уплотнения считается вибратор, он заметно улучшает качества бетона. Хочется отметить, что такой фундамент не требует большой толщины основания, достаточно даже 40 см.

Схема устройства бетоносмесителя.

Вот что важно — размер и форма плавающего плитного фундамента должен иметь точное соответствие параметрам строения.

Итак, с чего же начать устройство плавающего фундамента своими руками? Технология устройства плавающих фундаментов предусматривает первоначальные действия по укладке подушки (основания) под фундамент.

Для этого вам понадобится щебень, грунт, крупнозернистый песок либо их смесь. Толщина основания должна быть примерно 40 см.

Не забудьте увлажнить подушку и тщательно утрамбовать.

Далее приступайте к изготовлению щитовой опалубки высотой 30 см. Для ее устройства подойдут любые ровные доски, которые необходимо закрепить при помощи колышек с наружной стороны. Расстояние между ними не должно превышать полутора метров.

Еще один важный момент предусматривает заливку ребер жесткости. Для их устройства выкапываются канавки и на их дно укладывается толь или рубероид. Это необходимо для удержания влаги в растворе.

Плитный плавающий фундамент подлежит обязательному армированию. Проводится оно после окончания предварительных работ. Для этого по всему основанию раскладывается арматура. Равномерность — основное требование при выполнении этих работ. И не забудьте, что вдоль канав тоже укладывается арматура.

После этих процедур можно переходить к заливке фундамента бетоном. Какие материалы используются в качестве армирующих элементов?

Схема заливки бетонного фундамента.

1. Это могут быть толстая проволока, прутья (металлические), небольшие отрезки труб (железных), профиль и так далее.
2. Смесь для заливки плавающего фундамента готовится из портландцемента М400. Он смешивается со щебнем в отношении 1 к 2. При использовании крупного песка отношение будет выглядеть по другому — 1:1:1.
3. Прочность вашего фундамента будет зависеть и от такого фактора, как качество перемешивания. Поэтому обратите на этот процесс особенное внимание.

После окончания заливки поверхность плиты утрамбовывается и выравнивается при помощи уровня. Если есть необходимость для выравнивания некоторых участков, нужно добавить раствор.

Лучше всего, если на этом этапе работ вам будет кто-нибудь помогать, так как выполнять эту процедуру вдвоем — намного удобнее. Используйте в работе длинное правило. Сделать его можно своими руками или приобрести готовый заводской вариант (алюминиевый).

1. Очень важный момент — заливку фундамента нужно выполнять одномоментно. При имеющихся сомнениях на этот счет лучше залить всю площадь, но не полностью, а наполовину. Продолжить можно будет на следующий день. Категорически не рекомендуется выполнять заливку плиты частями.
2. После того как заливка закончена, поверхность готовой плиты укрывается любым листовым материалом либо пленкой. 14 дней в таком состоянии будет достаточно. Не забывайте время от времени делать процедуру увлажнения фундамента, тогда его отвердение будет более качественным и правильным.
3. После отвердевания демонтируется опалубка, а на ее месте осуществляется кладка кирпичного цоколя. Так же как и при устройстве других видов фундамента, цоколь оснащается специальными отверстиями для вентиляции подпольного пространства.

При отсутствии вентиляции — вам грозит появление плесени. Размер вентиляционных отдушин должен быть не менее 15х15 см, а их расположение целесообразно на расстоянии 15 см над землей.

Выполнить устройство плавающего фундамента возможно своими руками, но существует возможность воспользоваться услугами профессиональных компаний. Примерная цена выполнения таких работ составляет 4000 рублей за кв. м.
