Особенности монолитного фундамента

Для того чтобы определиться с типом фундамента для откатных ворот, изначально нужно знать общую массу конструкции и ее характеристики. Стоит понимать, что легкие виды фундамента не подойдут для изготовления откатных ворот. Также важно правильно подобрать длину и глубину погружения основания. Определяется тип фундамента в соответствии с тем, какая почва в месте монтажа. Хорошим решением для откатных ворот будет монолитный фундамент усиленный арматурой. Такой тип основания прекрасно подойдет для различных вариантов грунта. Единственное что важно учитывать, на его изготовление уходит много времени и использовать следует исключительно высококачественный расходный материал. В противном случае о надежности и долговечности говорить не приходится.

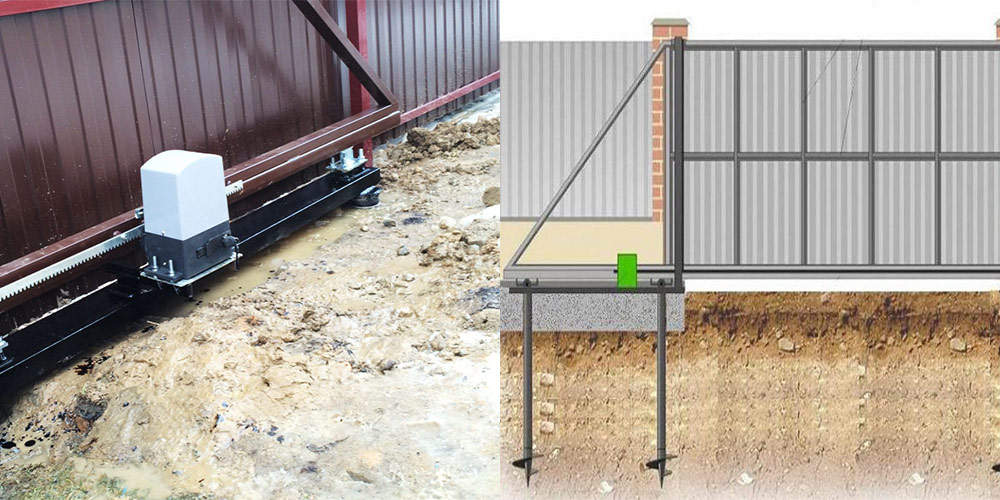

Откатные ворота на винтовых сваях

Для того, чтобы обустроить и облагородить территорию своего участка или частного дома, предприятия и любой другой организации самым лучшим вариантом будут откатные ворота на винтовых сваях. Такие конструкции идеально подойдут под любую ширину проема, а вместе с тем такие ворота легко закрыть и открыть, как вручную, так и с помощью пульта дистанционного управления. То есть вам не придется зависеть от погодных условий и в дождь или снегопад бежать и открывать свои ворота, поскольку это можно будет сделать даже из машины. Откатные ворота на винтовых сваях полностью защищены от коррозии, поскольку поверхность изделия плотно покрывается специальным средством или стойкой эмалью.

Монтаж откатных ворот на винтовых сваях

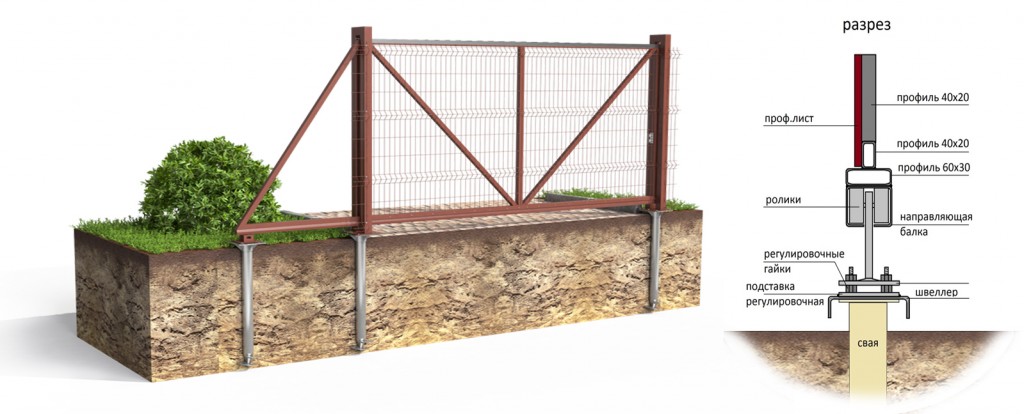

Откатные ворота на винтовых сваях

Откатные ворота на сваях сейчас стали одним из популярных видов оформления въезда на территорию. Этот вариант имеет не только эстетическую ценность, но и высокий функционал. В результате этого такие ворота становятся одним из оптимальных решений. В сравнении со стандартными раздвижными системами, откатные ворота обеспечивают существенную экономию пространства, а также простоту и удобство эксплуатации.

Если сравнивать откатные ворота с прочими раздвижными системами, выгодно смотрится отсутствие нижней направляющей. Этот, вроде бы незначительный, момент экономит много времени и упрощает пользование системой. Нет необходимости следить за состоянием рельс, и они не создают дополнительных трудностей.

Винтовые сваи для ворот используются в качестве альтернативы бетонному основанию. Технология строительства простая, а результат заслуживает высоких оценок и положительных отзывов от владельцев. При этом, конструкция, которую имеют ворота на винтовых сваях, не отличается сложностью.

к оглавлению ↑

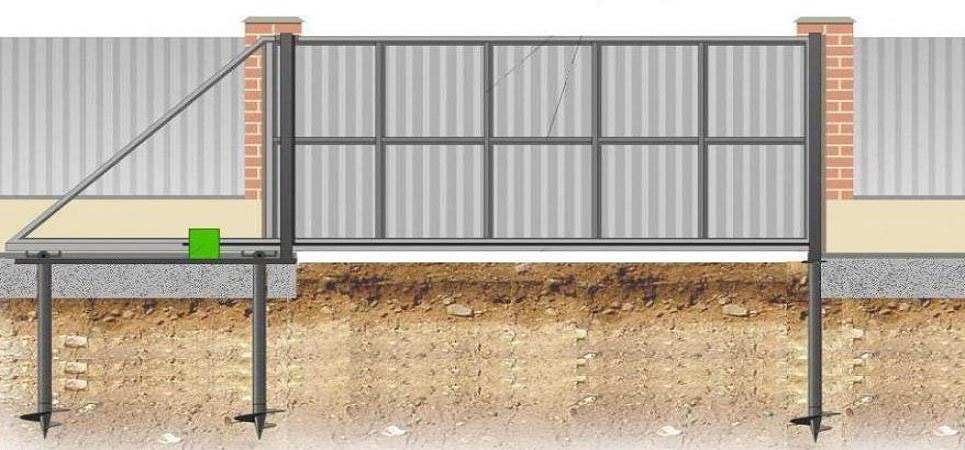

Откатные ворота на винтовых сваях

Перед тем, как выбирать конкретный тип и конструкцию откатных ворот, следует точно определиться с техническими параметрами. составляющая ворот с точки зрения силовой нагрузки — это основание, которое может быть выполнено в стандартном бетонном исполнении или с помощью винтовых свай. В состав комплекта данных ворот входят также комплектующие, которые предотвращают раскачивание конструкции. К таким элементам относятся улавливатель (верхний и нижний), опорный ролик, специальная поддерживающая шина.

Для опоры в качестве винтовой сваи чаще всего используют сваи с диаметром в 76 мм.

Винтовые сваи для ворот

Достоинствами винтовой сваи являются следующие моменты:

1. Длительный срок эксплуатации винтовых свай, за весь период которого не происходит снижения несущей способности опоры.
2. Оптимальное сочетание качества за приемлемую сумму.
3. Высокая точность установки винтовых свай.
4. Выполнение установки без производства земляных работ, что расширяет горизонты для использования данной технологии в стесненных условиях, или поблизости от строений и сооружений.
5. Время строительства готового к эксплуатации элемента составляет 1-3 дня.
6. Монтажные работы можно выполнять в любое время года.
7. В случае повреждений опор различной степени сложности ремонтные работы можно выполнить предельно просто.
8. Винтовые сваи могут быть извлечены и использованы повторно.

Ворота на сваях отличаются надежностью и позволяют решить потребность в оборудовании ограждения в короткий период. На практике возведение сдвижных ворот на винтовых сваях оказывается гораздо более выгодным вариантом в сравнение с мелкозаглубленным ленточным основанием с экономической точки зрения. При этом винтовые сваи обеспечивают достаточно высокую прочность конструкции.

к оглавлению ↑

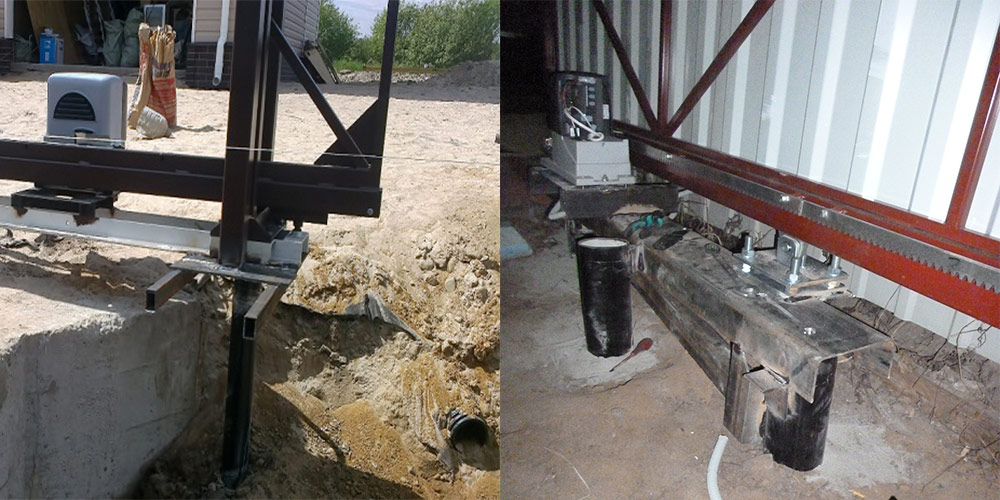

Монтаж свай под откатные ворота

Фундамент для откатных ворот на винтовых сваях определяется, как и в домостроении, в строгой зависимости от гидрогеологических характеристик подстилающих грунтов. Именно наличие грунтовых вод и грунты определяют глубину закладывания стволов свай, которая может составлять от 1 метра до 2,5 метров.

Установка откатных ворот на винтовых сваях должна выполнять в строгом соответствии с рекомендациями производителей. Точное следование правилам позволяет достигать ожидаемого результата.

Порядок монтажа свай под ворота

Порядок действий следующий:

1. Точно определить место последующего монтажа свай. При этом важно учитывать положение роликов.
2. Выполнить разметку опор.
3. В определенных точках делают углубления с использованием садового бура. Глубина примерно в полметра – свая не должна полностью погружаться и ямка только дает направление последующей установке сваи.
4. Ввинчивание свай.
5. В какой-то момент свая может «отказать». Поэтому винтовые опоры могут быть установлены на разную высоту. Для выравнивания потребуется обрезать выступающие над определенной отметкой части.
6. Полость погруженной трубы заполняют подготовленным бетонным раствором.
7. После этого навариваются оголовки.
8. Монтируется опорный швеллер.
9. Крепятся роликовые механизмы.

Работы по ввинчиванию опор можно выполнить самостоятельно, но при прочном грунте придется прибегнуть к помощнику. По мере погружения сваи важно следить за вертикальностью опоры – это является гарантом прочности конструкции.

После того, как опорная основа полностью установлена, можно переходить к сборке консольных откатных ворот.

Удобство использования ворот определяется установкой автоматической системы регулирования. Монтаж откатных ворот на винтовых сваях позволяет получить в результате отлично работающую систему, которая прослужит много лет.

к оглавлению ↑

Плюсы винтовых свай

Откатные ворота на винтовых сваях своими руками – это возможность сэкономить расходы и добиться желаемого результата. На рынке представлено несколько вариантов свай, каждая из которых имеет свои особенности. Производитель определяет прочностные характеристики опоры и ее способность проходить грунт. Предлагаемые сваи могут различаться по следующим критериям:

• Ход спирали, выполняющей функцию ввинчивания.
• Прочность материала, из которого изготовлена свая.
• Дополнительные покрытия для защиты от внешних факторов.
• Длина ствола.

Исходя из параметров будущих ворот, следует выбирать конкретный тип винтовых свай.

Консольные ворота на винтовых сваях имеют следующие достоинства в сравнении с другими видами оснований:

1. Работы выполняются вручную, без привлечения техники и специалистов.
2. Нет необходимости вывозить грунт.
3. Для достаточной прочности опоры достаточно использовать минимальное количество бетонной смеси.
4. Нет необходимости выполнять большое количество подготовительных работ, в том числе снимать газон и разрушать твердое покрытие.

Винтовое основание для закрепления и обеспечения работы откатных работ на современном этапе является лучшим решением с экономической и практической точек зрения.

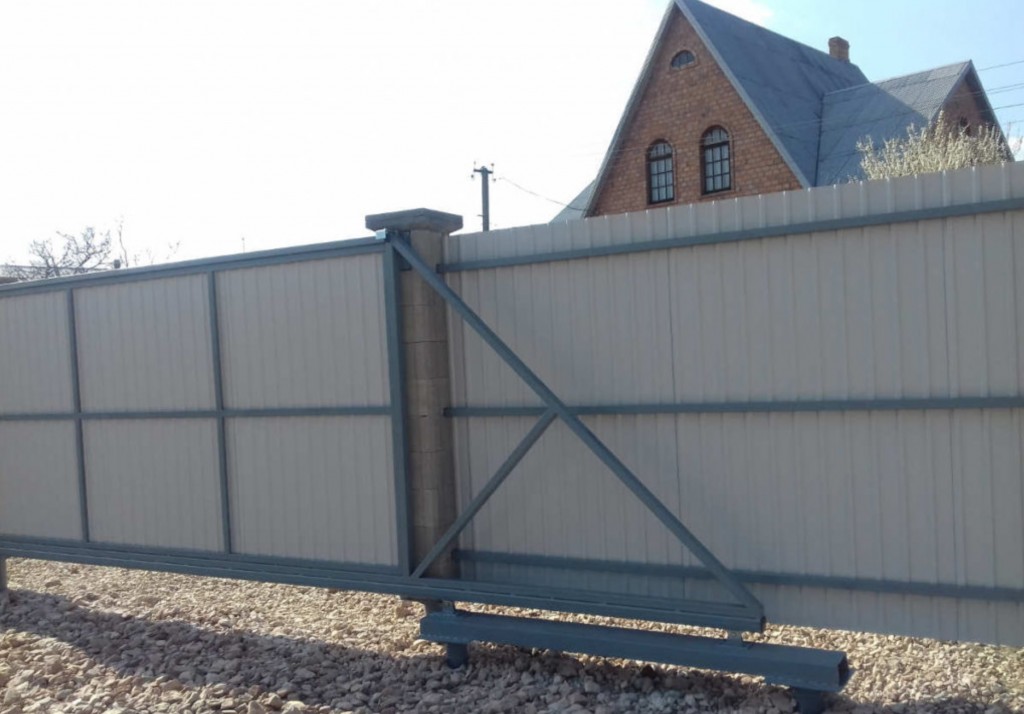

Преимущества и недостатки откатных ворот

Откатные ворота считают оптимальным вариантом красивого и безопасного обустройства территории загородного дома. Свайная установка приобрела широкую популярность благодаря массе преимуществ, среди которых можно выделить:

• Несложная установка. Для монтажа потребуется гидравлическая установка механического или электрического действия. На полную установку конструкции уйдет несколько часов, после чего ворота будут готовы к использованию. Для исполнения необходимых операций не требуется анализировать особенности рельефа и состав почвы. Работы могут быть проведены в любое время года, однако при морозах ниже 15 С монтаж осуществлять не рекомендуется.
• Простота обслуживания. При возникновении проблем, устранить их можно в кратчайшие сроки. Если какой-либо элемент конструкции выходит из строя, его можно оперативно заменить, не разбирая механизм целиком. При возникновении необходимости переместить конструкцию, ее можно разобрать и установить на новом месте. Процесс займет несколько часов.
• Доступный ценовой сегмент. Немаловажным достоинством откатных конструкций является демократичная цена. Потребители могут приобрести готовые ворота на сваях под ключ, и это не сильно ударит по бюджету.

Наряду с преимуществами, откатные механизмы обладают некоторыми недостатками, о которых следует знать, принимая решение о монтаже устройства:

1. Наличие дополнительного пространства. Вдоль забора необходимо освободить пространство, чтобы полотно могло беспрепятственно открываться. В противном случае потребитель столкнется с неработающей конструкцией.
2. Особые требования к рельефу. Для эффективной работы необходимо, чтобы устройство устанавливалось на идеально ровной поверхности. Если в месте монтажа будут наблюдаться возвышенности, на механизм оказываются дополнительные нагрузки, способные повлечь выход из строя. Кроме того, возрастает риск деформации и последующей поломки полотна.
3. Необходимость в дополнительном обслуживании. Рельсы, по которым движутся ролики, часто забиваются мусором, мелкими камнями, снегом и наледью. Все это отрицательно воздействует на эксплуатационные параметры конструкции. Чтобы не допустить возникновения поломок, рельсы предстоит очищать ежедневно.

Главное преимущество ворот на сваях заключается в прочности конструкции. Она не меняет геометрические параметры, не способствует возникновению перекосов. Благодаря этому ворота прослужат намного дольше.

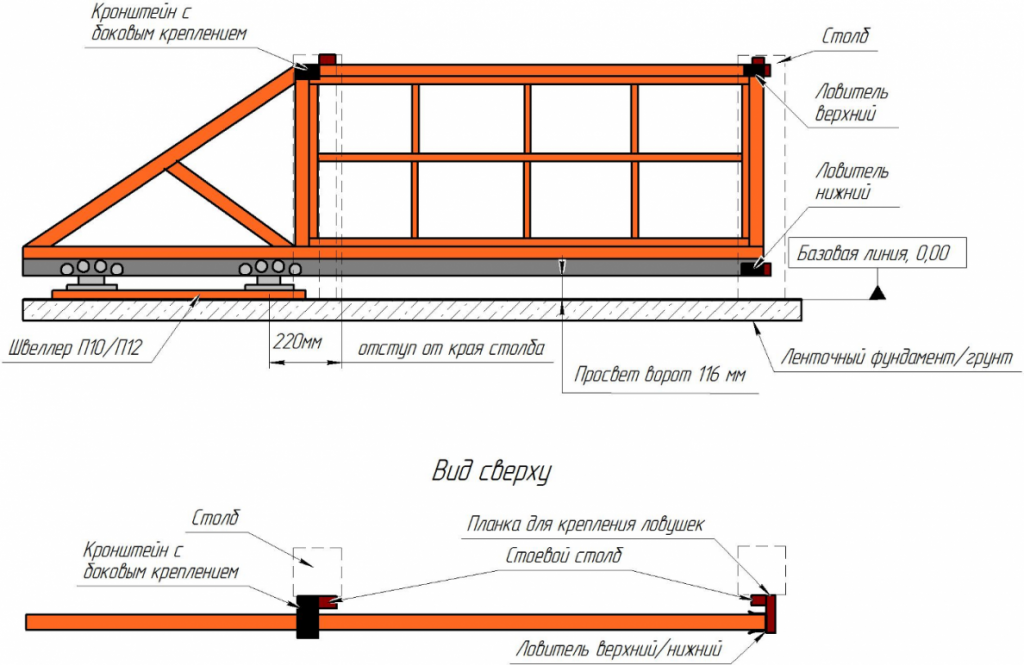

Подготовка к работам

Начертив схему и подсчитав точное количество необходимых материалов (столбов, роликовых опор, ширину откатного полотна, число сопутствующих технических средств), нужно выяснить, будут ли ворота автоматизированы, и какой фундамент будет наиболее предпочтителен:

• монолитный единый;
• монолитный свайный;
• на винтовых сваях.

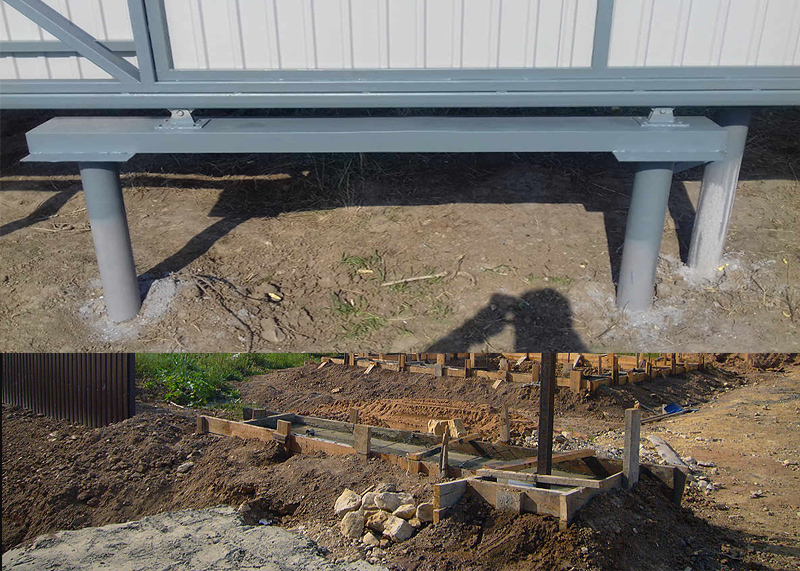

Фундамент монолитный единый

Единый монолит

Арматурный каркас вместе с закладной следует установить в яму таким образом, чтобы ее верхняя часть была строго по горизонтали, а продольная ось швеллера — параллельно траектории движения ворот. Сам же швеллер располагают вплотную к стенке забора. Конструкция укрепляют арматурой и бетонируют, приостановив следующие монтажные работы до прочного затвердения бетона, примерно на неделю.

Фундамент монолитный свайный

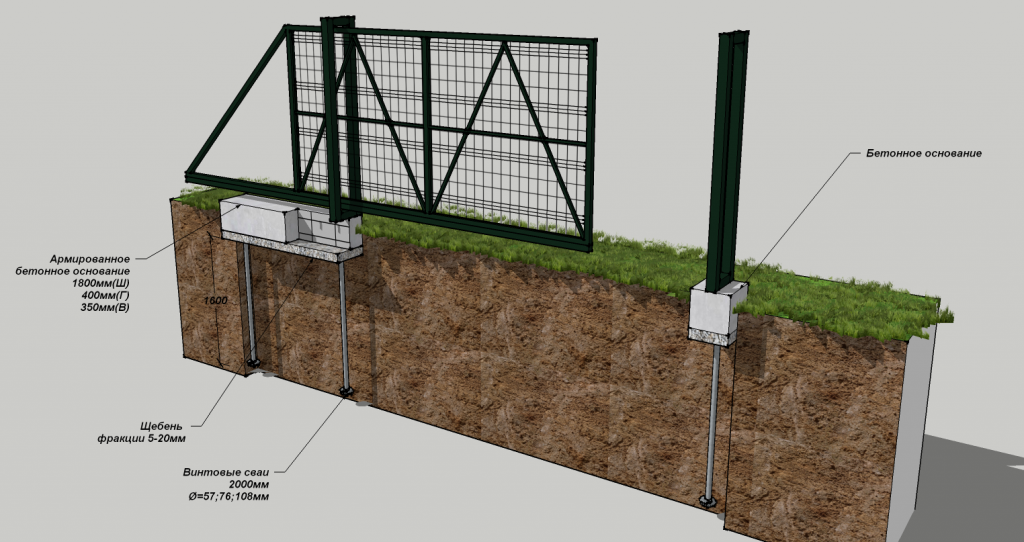

Свайный монолит

Для монолитного свайного фундамента потребуются 2 монолитных армированных столба, вкопанных в грунт и соединенных при помощи швеллера, на которые будут установлены роликовые опоры. На определенном расстоянии между этими опорами высверливаются отверстия диаметром 20-30 см на глубину 1,8-2 м и соединяются с помощью канавки. Закладную деталь следует установить вровень с дорогой и залить бетонным раствором, который должен схватиться за 7 дней.

Важно! Ось швеллера должна в точности повторять траекторию движения откатного полотна, располагаясь строго по горизонтали.

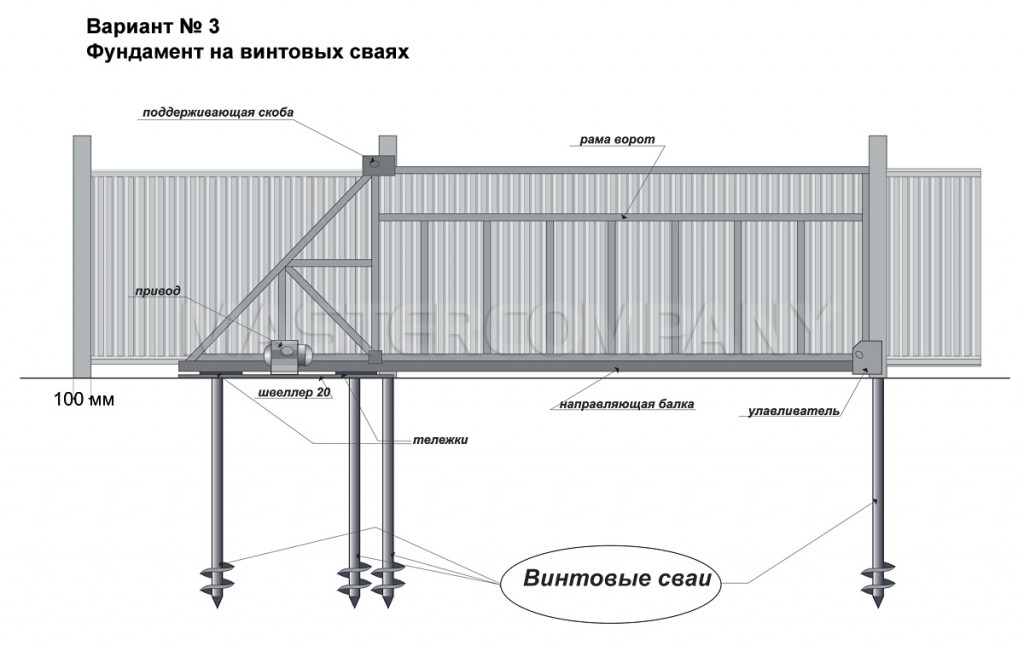

Фундамент на винтовых сваях

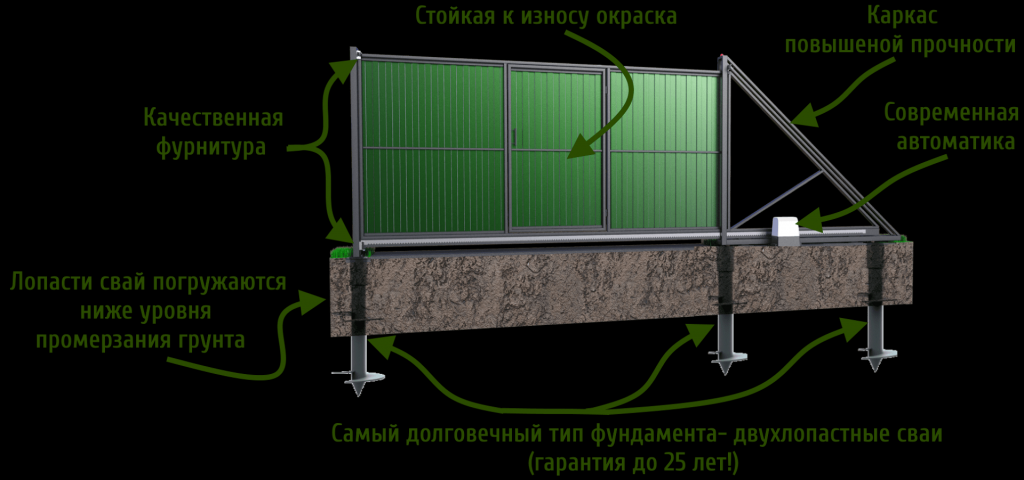

Винтовой фундамент

Это один из самых распространенных видов фундамента для откатных ворот консольного типа вследствие простоты устройства: не нужно проводить земляные работы, готовить бетонный раствор и ждать несколько дней до полного его закрепления. Минус такого фундамента в том, что металлические сваи легко поддаются коррозии, поэтому следует выбирать оцинкованные или покрытые эпоксидом сваи длиной до 2-х м. Для большей надежности в них стоит залить бетон.

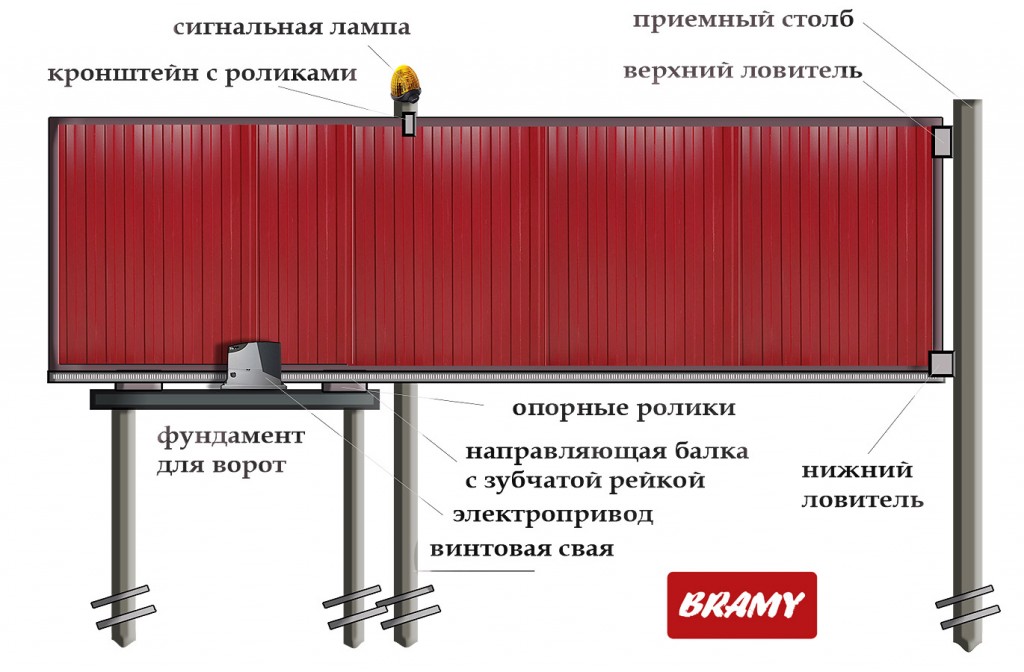

Особенности ворот на винтовых сваях

Крепкие и надежные откатные ворота требуют прочного и качественного основания, таковым и выступают винтовые сваи. Сталь гарантирует им прочность, а продуманная конструкция – удобство установки и другие качества.

Откатные ворота на свайном фундаменте ничем не отличаются от аналогов, ни визуально, ни по практическим функциям. Они имеют ту же конструкцию из каркаса и створок, главное их отличие – в роли опорных столбов и фундамента выступают стальные свайные столбы.

Винтовая опора закручивается в грунт на необходимую глубину. Нижняя (подземная) часть обеспечивает устойчивость и прочность всей конструкции, а верхняя играет роль опорного столба, к ней приваривают петли и устанавливают створки.

Свайно-винтовые столбы обеспечивают откатным воротам следующие особенности:

• стойкость к весовым нагрузкам и повреждениям;
• прочность и отсутствие деформаций;
• износостойкость и долговечность;
• устойчивость к ветровым нагрузкам;
• универсальность – подходят для оформления въезда на придомовых территориях, дачных участках, промышленных зонах, хозяйственных объектах, складских и других территориях.

Плюсы использования винтовых свай при строительстве

Монтаж на сваях обладает множеством преимуществ:

• не требуется предварительное укрепление грунта – можно монтировать в любой грунт, даже подвижный и рыхлый;
• не нужно рытье траншеи и других подготовительных работ;
• закручиваются быстро и без спецтехники;
• можно дополнительно укрепить фундамент под ворота с помощью цемента или песчаной смеси, которой заполняются полости свайных столбов.

Винтовые сваи обеспечивают надежность всей откатной конструкции и бесперебойное функционирование подвижных механизмов. Заказать установку воротной группы вы всегда можете в компании «КЗС».

Наши цены на откатные ворота на винтовых сваях «под ключ» включают:

• выезд специалиста;
• замеры и изучение условий на участке;
• составление сметы и расчет стоимости;
• свайные опоры нужного размера;
• каркас, створки и другие элементы;
• движущий механизм;
• доставку деталей на объект собственным транспортом;
• монтаж свайного фундамента;
• сборку самих ворот и откатного механизма.

Для заказа и консультации свяжитесь с нами по номеру в Москве или оставьте заявку на сайте, и мы перезвоним вам в ближайшее время!

Оставить заявку на расчет стоимостиПозвонить менеджеру

ВАМ ТАКЖЕ МОЖЕТ БЫТЬ ИНТЕРЕСНО:

• Металлические винтовые сваи
• Сваи для дома
• Железобетонные набивные сваи
• Вкручивание винтовых свай

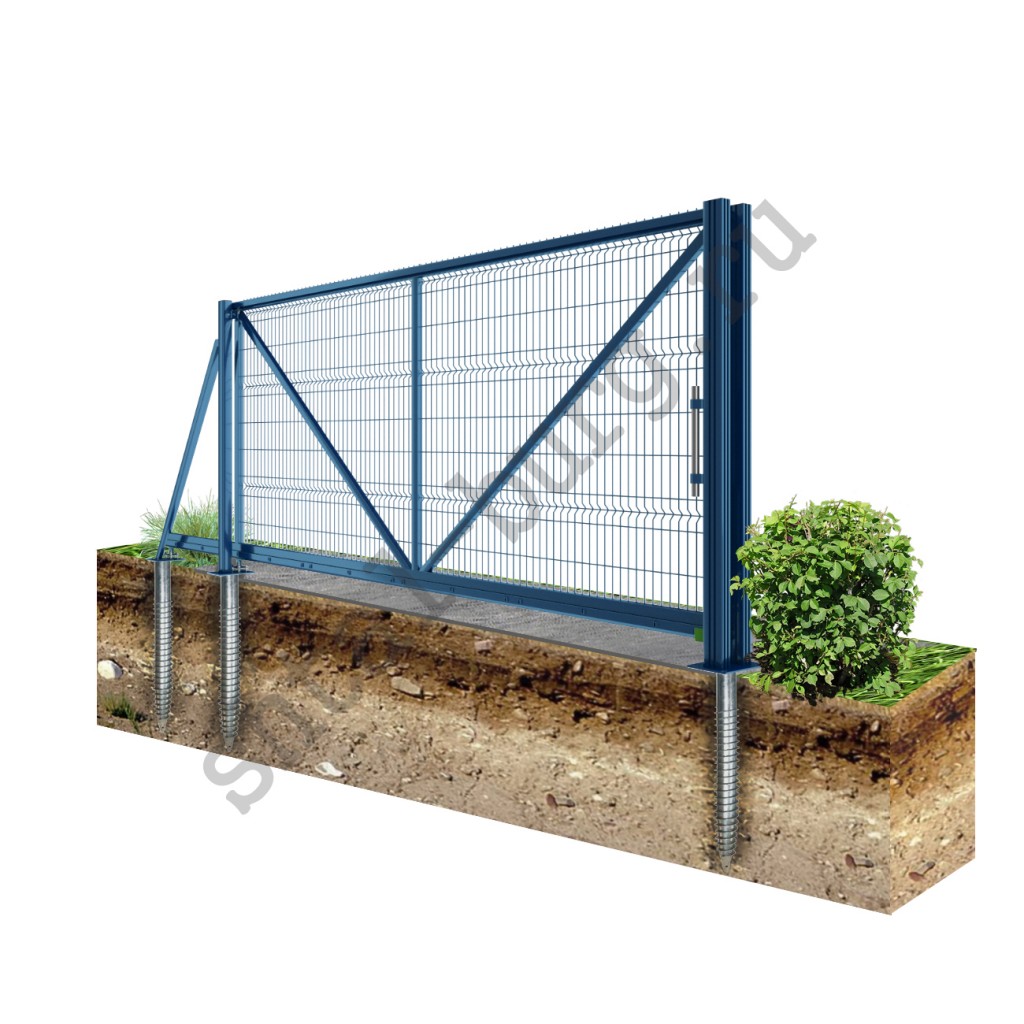

Преимущества раздвижных ворот на винтовых сваях

Винтовые сваи – трубы из стали с приваренной головкой и лопастью в виде спирали у основания, которые вкручивают в грунт на глубину до 3м. Применяются для установки фундамента. Изделия с такими стальными конструкциями отличаются высокой надежностью и прочностью, а раздвижной тип механизма способствует экономии пространства, как во дворе, так и за ним. Помимо представленных положительных отличий ворота имеют ряд других достоинств:

• оснащение полной автоматизацией удобно для водителей, отсутствует необходимость покидать машину;
• плавный и бесшумный ход створки;
• ремонтопригодность;
• при монтаже сохраняется ландшафт, газон, прилегающая дорога;
• погодные условия и температура окружающей среды не влияют на установку;
• выполнение работ возможно на различных типах грунта;
• устойчивы к резкому перепаду климатических условий, сильному ветру, обильным осадкам, морозу.
• экономия времени.

Монтажные работы

Очень часто организации, продающие откатные ворота на винтовых сваях, предлагают покупателям услуги по их установке. Монтажные работы под ключ проводятся бригадой квалифицированных рабочих в несколько этапов:

1. Разметка поверхности.
2. Проделывание отверстий в почве.
3. Вкручивание стальных свай.
4. Заливка бетонным раствором.
5. Установка опорного швеллера и каркаса ворот.
6. Размещение полотна на роликовых устройствах.

При установке ворот с электрическим приводом конструкция дополнительно оснащается автоматическим оборудованием: лампой, сигнализирующей о выезде автомобиля, и фотоэлементом, блокирующем движение полотна в случае возникновения преграды. После этого ворота будут готовы к работе.

Ворота на винтовых сваях своими руками | Как установить ворота на винтовых сваях

Уют придомовой территории напрямую зависит от её надежности. Для этого потребуется установка качественных забора и ворот. Как выбрать оптимальный вариант именно для вашего дома?

В нашей статье мы расскажем о нюансах монтажа различных видов ворот на винтовых сваях.

Распашные ворота на винтовых сваях:

Такая конструкция обычно имеют существенный вес, учитывая, что на современных загородных участках стандартная ширина — 3-4м. Вес дверей  направлен на столбы, к которым крепятся створки и не редко, ветровые нагрузки и постоянное использование смещает их с вертикальной оси. От этого ствоки прогибаются по наклонной плоскости: снижается не только качество внешнего вида, но и удобства их использования.

Обычно для установки распашных ворот, выкапывают лунки, погружают туда обычные столбы и заливают бетоном – такая конструкция вряд ли послужит более 3-х лет, после чего, ей придется ремонтировать или делать заново.

Вместо этого используйте сваи – так, как их глубина достигает твёрдых слоев земли, а ввинчивание обеспечивает плотное прилегание грунта, ветровая нагрузка никак не повлияют на качество их использования. Сваи для таких ворот обычно монтируют двумя разными способами. В первом, створки крепятся прямо на сваи – цельность конструкции придаёт жесткость, во втором – сваи погружаются в землю на всю длину, а сверху наращивается трубы. При данном типе, важно укрепить шов между сваей и опорами для дверей.

При установке распашных дверей, диаметр свай выбираем в соответствии с параметрами самих ворот (длина, ширина, вес). При стандартной высоте в 2м, подойдут сваи диаметром 73мм, если планируется установка более габаритной конструкции – обратитесь за расчётом к профессионалам.

Монтаж свай происходит точно таким же способом, что и при установке опор для откатных ворот. задача – строго соблюдать вертикальное положение и вкручивать сваи на достаточную глубину. Помните, что в случае отклонения или неправильной установки, выкручивать и использовать сваю рядом уже нельзя, т.к. плотность грунта и прочность опор  снижается.

Как выбрать ворота?

Какой тип подойдёт именно Вам? Определите цели использования и назначение конструкции. Если вы будете использовать их только в качестве входа/выхода, то нет смысла тратится на дорогостоящий механизм, просто купите калитку, её также можно установить на сваях. Если заезд для автомобиля важен для вас, задумайтесь о приобретении автоматических откатных ворот – это создаст максимально комфортные условия, особенно при выезде в непогоду.

Вы вполне сможете выполнить установку винтовых свай самостоятельно, однако на это потребуется намного больше времени и расходного материала. Хотите сэкономить силы и деньги – обратитесь к профессионалам!

Преимущества откатных ворот на винтовых сваях:

1. Долговечность

Установив винтовые сваи на несколько метров вглубь земли, вы на десятки лет забудете о проблеме ненадежности ворот, сможете на эти сваи установить другие ворота со временем, а при необходимости безопасно их выкрутить.

2. Простота

Конструкция ворот на винтовых сваях очень простая, потому установка их происходит быстро без участия большой команды специалистов, достаточно двух мастеров.

3. Доступность

Одно из самых доступных в своем сегменте предложений.

4. Все сезонность

Установка откатных ворот на винтовых сваях возможна в любое время года при любых погодных условиях.

5. Быстрая установка

Всего двое мастеров способны установить сваи и ворота за считанные часы, не дожидаясь пока бетон в сваях застынет.

6. Практичность

Ворота очень быстро и легко открываются даже механическим способом. При этом можно установить и автоматический привод, чтобы избавить себя и от этих немногочисленных усилий. Установка Откатных ворот на винтовых сваях Этот процесс занимает от одного до нескольких рабочих дней, начиная от вашей заявки и заканчивая вывозом мусора после завершения работ.

Процесс установки приходит несколько стадий:

Стадия 1. Вы оставляете заявку на нашем сайте или звоните нам по телефону и оформляете заказ. После чего получаете обратный звонок, по которому согласуются все детали заказа: размеры, материалы, цвет, день приезда специалистов, подписание договора, дата и время установки.

Стадия 2. Доставка конструкции ворот и всех необходимых инструментов. Осуществление необходимых подготовительных работ, в том числе снятие старых ворот и установка новых.

Стадия 3. Заключительный этап установки, первый запуск автоматического привода, сдача объекта и вывоз мусора. Наша компания Откатные ворота на винтовых сваях в Москве и Подмосковье не редкость. Многочисленны и компании оказывающие услуги по их установке. Но сколь они многочисленны, столь и разнообразны. Очень легко напороться на дилетантов, обманщиков и прочих непрофессионалов, которые работают неофициально. Поэтому мы советуем отнестись с полной серьезностью, как к выбору откатных ворот, так и к выбору компании по их производству.

Мы советуем вам заказать откатные ворота на винтовых сваях именно у нас по следующим причинам:

• Богатый опыт работы
• Большая команда профессионалов
• Огромный выбор ворот
• Быстрая установка
• Гарантия качества
• Полная защита прав потребителя

Мы ценим ваше время и экономим ваши деньги.

Фундамент для откатных ворот на сваях

Некоторые владельцы участков пытаются работать с таким типом фундамента самостоятельно, однако это не лучший выход для человека, не сталкивавшегося с данным видом деятельности. Надежнее и безопаснее заказать откатные ворота на винтовых сваях под ключ, избавив себя от всех рисков и сложности по организации требуемых процедур. Наша компания выполняет установку фундамента всего за один день с минимумом неудобств для клиентов.

Такой тип системы держится на больших шпунтах, которые мы ввинчиваем в землю ниже уровня промерзания. Погружаемая в почву часть деталей имеет полую конструкцию, она заливается специальным бетонным раствором для обеспечения дополнительной прочности и веса.

Сдвижные конструкции можно размещать фактически на любом типе грунта. Однако есть некоторые определенные требования к площадке:

• Нужно обязательно провести расчистку участка.
• Место под полотно должно быть выровнено.
• Следует предварительно завести коммуникации для подключения (электрику).

Не стоит доверять процедуру монтажа ограждений под опорную секцию любителям или непроверенным исполнителям. Мы проведем квалифицированные работы, установим надежную основу под будущую конструкцию. Ознакомиться с отзывами о наших проектах можно в специальном разделе на сайте. Мы предоставим схему работ, максимально оптимизируем ее под ваш участок и сдадим полностью функционирующий объект с соблюдением всех технических рекомендаций и правил.

Рисуем схему и делаем чертеж

Перед тем как сделать разметку на месте оборудования опорной конструкции, составляют чертежи с привязкой к местности без нарушения норм СНиП, схемы ее усиления армированием, указывают точные размеры всех элементов.

Схема фундамента под обычные откатные ворота должна содержать следующие сведения:

• длина и ширина траншеи, в соответствии с вышеприведенными рекомендациями;
• место размещения опоры относительно створа ворот;
• привязку к конструктивным элементам статичных и подвижных частей конструкции;
• планируемый шаг размещения элементов армирования;
• места критической нагрузки на основание;
• особенности обустройства площадки для отвода грунтовых вод, дождевых стоков;
• отверстия для сквозного трассирования коммуникаций и электрической проводки, при необходимости.

Схема размещения элементов и основные размеры составных деталей

Если владелец участка приобретает готовые откатные ворота, а установку планирует провести самостоятельно, то перед работой вполне обоснована просьба к производителю о предоставлении размеров и формы опорной бетонной конструкции, рекомендуемых им.

Схема заливки фундамента для рамы сдвижной системы и последовательность работ представлены на видео ниже.

Выбор места для установки

При выборе места для установки откатных ворот на сваях следует учитывать особенности монтажа. Если под слоем грунта будет скалистая поверхность, то для установки свай потребуется задействовать значительно больше времени и техники.

Такие ворота стоит устанавливать на грунте, который позволит углубиться на 2-3 метра. Сваи можно сравнить с большими саморезами, которые ввинчиваются в землю. Если грунт будет с примесями камня, это будет трудно сделать. Расстояния между ввинчиваемыми сваями зависит от длины полотна, но обычно составляет 2,5-3 м.

Сам монтаж происходит в несколько этапов:

• Сначала определяется место установки. Нужно учитывать не только состояние грунта, но и наличие свободного места для роликовых механизмов.
• Делаются расчеты, на основании которых производят разметку.
• При помощи обычных садовых буров делаются небольшие углубления. Затем в них ввинчивают сваи.
• Сваи выравниваются по верхнему уровню земли, пустое пространство свай и полости вокруг них заливаются бетоном.
• Приваривается направляющий швеллер, крепятся роликовые механизмы.

Стальные конструкции каркаса обрезаются в дальнейшем на уровне земли и не выделяются из общего дизайна.

Для правильного выбора диаметра свай учитываются размеры полотна. Они должны выдерживать существенную нагрузку от ветра и веса самой конструкции. Соответственно, чем больше размеры ворот, тем толще должны быть сваи.

После установки свай и сборки полотна на конструкцию устанавливаются дополнительные элементы – роликовые направляющие и улавливатели сверху и внизу. Улавливатели монтируются на приемном столбе и надежно фиксируют ворота в закрытом положении. Длина свай и диаметр напрямую зависят от состава почвы.
