Глубина ленточного фундамента для двухэтажного дома

Факторы, влияющие на глубину базиса

Глубина заложения базисной конструкции обуславливается тремя основными факторами:

• Типом грунта, преобладающим на территории под застройку;
• Уровнем пролегания почвенных вод;
• Глубиной промерзания земли;
• Материалом, из которого изготавливается здание.

Тип грунта является одним из главных факторов, от которого зависит подходящий вариант основания и глубина фундамента под двухэтажный дом.

В зависимости от сезона и климатических условий почва имеет свойство увеличиваться или уменьшаться в объеме. Исходя из этого, выделяют несколько типов пород:

• Грунты, предрасположенные к морозному пучению (глинистые, суглинки, мелкопесчаные породы и т. д.);
• Слабопучинистые почвы (пески крупной и средней фракции, крупнообломочные породы);
• Грунты, которые не подвергаются пучению (скальные и полускальные).

Уровень залегания почвенных вод – еще один важный фактор, который нельзя игнорировать при расчетах и строительстве. От него будут зависеть глубина и ширина фундамента для двухэтажного дома.

Подземные воды, находящиеся близко к поверхности почвы, могут принести множество неприятностей хозяину участка. Излишняя жидкость размывает грунт, приуменьшая его несущую способность, кроме того, она пагубно влияет на состояние базисной конструкции. Естественно, существуют определенные варианты основ, которые не боятся воздействия излишней влаги, особенно, если они установлены на правильную глубину. Однако если, помимо высокого уровня грунтовых вод, на территории преобладает пучинистая почва, то возводить постройку на таком участке категорически не рекомендуется. Грунт не выдержит даже сам фундамент для двухэтажного дома из пеноблоков (легкий материал), не говоря уже о полноценном здании.

Что касается четвертого фактора, то дело не в самом материале, а в его массе, и в нагрузке, которая будет исходить от готового здания на почву. К примеру, осуществляется изготовление фундамента для двухэтажного дома из пеноблоков. Пеноблок – материал, имеющий незначительный вес, следовательно, будущее строение не будет сильно «давить» на грунт. Глубина заложения основания может быть небольшая. Более точные сведения можно получить только после анализа участка.

Определение глубины для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
2. Непучнистые – это полускальные и скальные породы.
3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше. А такое сочетание грозит большими затратами и выбором нестандартных решений.

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Глубина несущего основания зависит также от материалов для постройки дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
2. Толщина основных стен строения;
3. Рыхлость почвы;
4. Точку промерзания.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

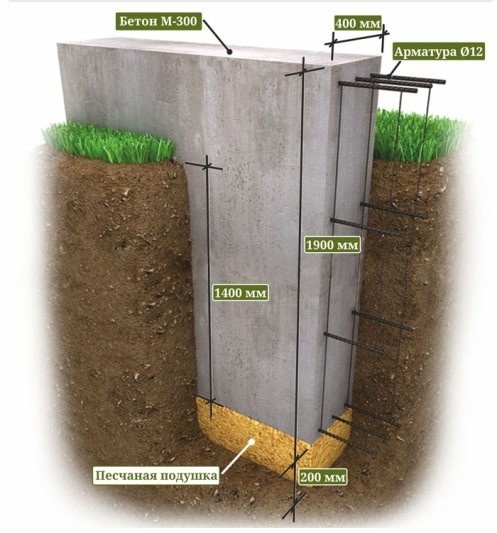

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Расчет высоты

Согласно СНиПам фундамент должен выступать не менее чем на 20 см над землей, но на практике это значение увеличивается до 30-35 см с учетом основного параметра — глубины промерзания грунта.

Чем ниже уровень замерзания, тем выше должна быть высота фундамента. При замораживании до 3 м высота фундамента может составлять до 1 м. Высота фундамента должна быть до 1 м.

В двухэтажном здании выбор высоты проекции фундамента над землей не имеет значения, а количество этажей не влияет на устойчивость и долговечность здания. Комфорт входа в здание имеет решающее значение для строительства здания.

В соответствии со стандартами, вход должен быть не менее 3-х ступеней, и это возможно при оптимальном значении 35-40 см. Эта полоса также выполняет и другую функцию — она защищает сооружения от постоянного воздействия почвы и осадков. Рекомендуется также установить вокруг здания строительные леса, чтобы вода не оказывала разрушительного воздействия на пол дома после завершения строительства.

Минимальная высота над землей — 35-40 см, но если фундамент выше этих значений, то это допустимо. Единственным условием является то, что высота полосы не должна превышать ширину фундамента.

Подводя итог, можно сказать, что фундамент является основной частью здания, от которой зависит долговечность здания. Поэтому необходимо ответственно относиться к строительству, точно рассчитывать и соблюдать действующие в строительной отрасли нормы и правила.

Только тогда здание станет безопасным, прочным и надежным убежищем.

В следующем видео показано, как правильно рассчитать размер фундаментов:

Page 2

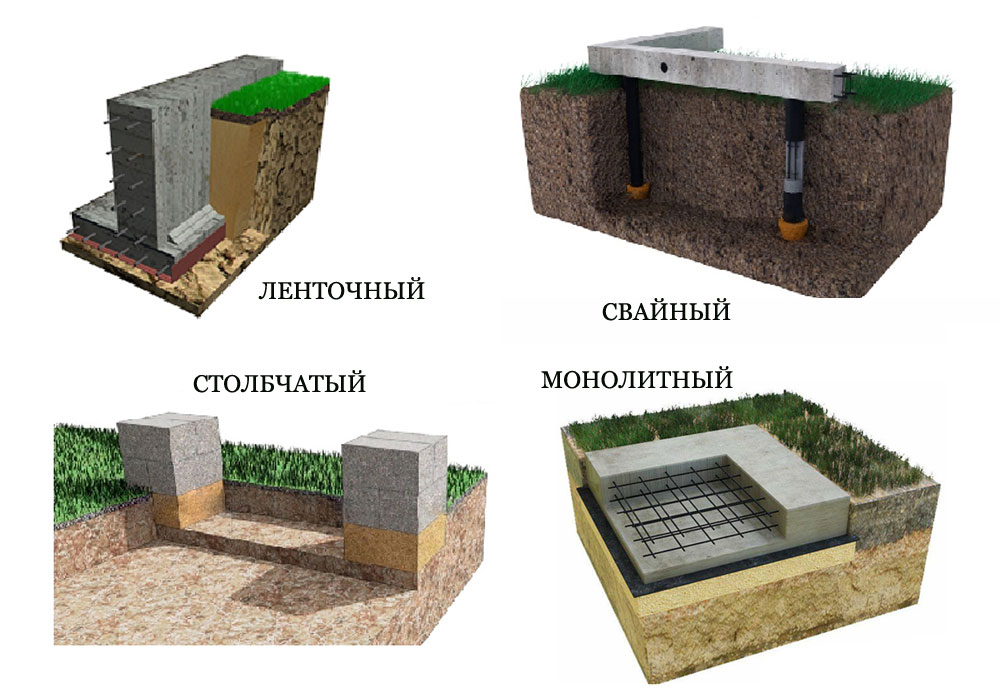

Существует множество типов фундаментов, а также штабели и ленты в нескольких вариантах, которые отличаются как по типу расположения ленты стеклоочистителя, так и по типу и технологии штабелирования.

Если мы посмотрим на наиболее распространенные типы, рассмотрим преимущества и недостатки, то определим, насколько они пригодны для самостоятельного строительства.

Особенности кирпича как строительного материала

Кирпичный дом можно охарактеризовать двумя особенностями, которые сказываются на опорных конструкциях.

• сильная восприимчивость всех каменных домов к усадкам (даже небольшим);
• большой вес.

Восприимчивость к усадкам

Эта проблема актуальна для любых строений из мелкоштучных материалов. Кроме того, кирпич хорошо работает на сжатие, но при растяжении или изгибе разрушается. Особенно страшны строению неравномерные усадки фундамента, поскольку они приводят к появлению следующих проблем:

• вертикальные трещины;
• наклонные трещины.

Эти дефекты снижают прочность и надежность конструкции. Причина появления одна — неравномерная усадка фундамента, перекос или крен дома. К перекосу могут привести следующие деформации:

• Чрезмерная усадка отдельных частей фундамента. Причиной такого явления может быть нарушение технологии строительства или недостаточное изучение геологических условий участка. Проседание фундамента может быть вызвано наличием линзы слабого или водонасыщенного грунта, недостаточным уплотнением почвы и подсыпки в месте возникновения проблемы.
• Выпучивание отдельных частей. Здесь все происходит наоборот: проблемная зона движется не вниз, а вверх. Причинами могут быть повышение уровня грунтовых вод на участке, недостаточное заглубление подошвы фундамента (на пучинистых она должна располагаться не менее глубины промерзания, рассчитываемой по СП «Основания зданий и сооружений»).

Устранить указанные выше проблемы можно только усилением опор и укреплением грунта. Эти мероприятия достаточно затратные, поэтому лучше выбрать верный тип фундамента кирпичного дома еще на стадии проектирования объекта и внимательно соблюдать технология в процессе возведения.

Масса стен

Кирпич — самый проблемный материал, когда речь заходит о плотности. Больше его весит только железобетон, но он практически не применяется для возведения стен в чистом виде. Многие типы фундамента не подойдут для строительства из кирпича, поскольку не способны справиться с оказываемой нагрузкой. Для сравнения ниже рассмотрены массы стен из различных материалов.

Из таблицы видно, что толщина кирпичной стены больше, чем при изготовлении ее из других материалов (расчеты выполнены для керамического кирпича), кроме того, плотность камня в два раза выше, чем у пенобетона и больше чем в три раза превышает величины для дерева.

Такая нагрузка накладывает серьезные ограничения на то, какой должен быть фундамент для кирпичного дома.

Расчет глубины ленточного фундамента под двухэтажный дом

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок. Качественно сделанная основа не только укрепит строение, но и продлит срок его эксплуатации.

Строительство двухэтажного дома также начинается с проработки фундамента, но для начала нужно исследовать грунт на предмет его состояния и высоты грунтовых водоносных слоев.

Такие геодезические исследования обязательны для того, чтобы рассчитать, какая глубина, высота нужны для фундамента будущего дома.

Определение глубины для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
2. Непучнистые – это полускальные и скальные породы.
3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Важно! Ленточный фундамент для двухэтажного дома на слабопучнистых грунтах отнимет не только силы, но и финансы. Поэтому лучше выбрать любой другой тип фундамента

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше.

А такое сочетание грозит большими затратами и выбором нестандартных решений. Однако, ленточный фундамент тем и хорош, что его можно заглублять на 0,7 метров и при этом быть уверенным в прочности основы.

Дополнительные работы потребуются не самые сложные — гидроизоляция несущей конструкции.

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Расчет глубины и ширины фундамента для двухэтажного дома

Глубина несущего основания зависит также от материалов для постройки дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Совет! В случае возведения каркасного двухэтажного дома, расчет глубины траншеи производится по стандартным параметрам каркаса высотой 70 см.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
2. Толщина основных стен строения;
3. Рыхлость почвы;
4. Точку промерзания.

Совет! Глубина несущего основания зависит также от материалов для постройки дома, климатических условий и места строительства. Двухэтажный дом считается малоэтажным типом строения, поэтому вполне подходит материал типа кирпича, шлакоблока. Ленточный фундамент для таких домов может быть мелкозаглубленного типа.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

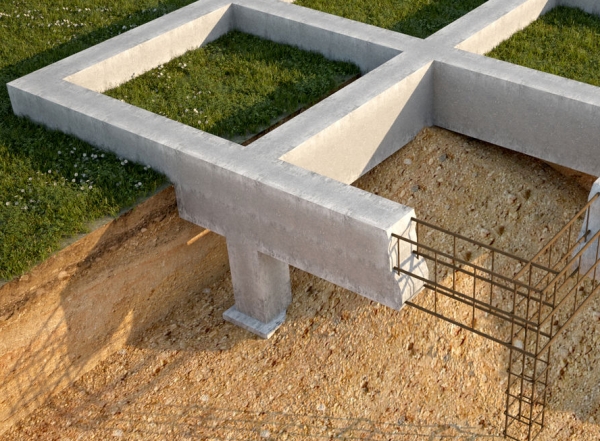

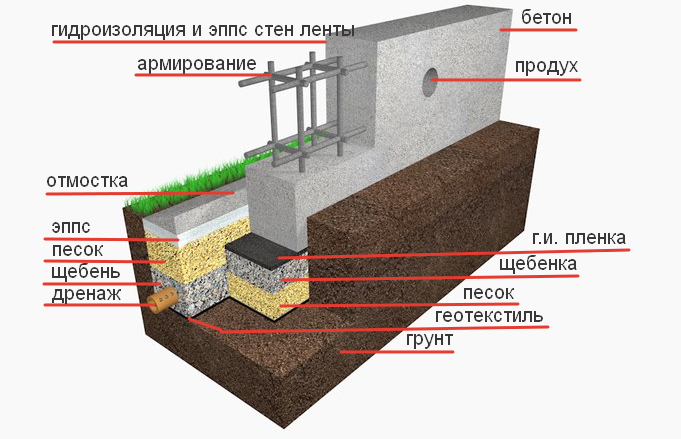

Особенности ленточного фундамента

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах. Используется также на грунтах с перепадами 20-50 см. Отличие данного типа несущей основы в расположении по всему периметру строения, включая несущие стены.

Ширина основы должна превышать толщину стен, при этом учитывается максимальная нагрузка на грунт для имеющегося вида почвы. Толщина же зависит от материала строительства. Например, если используя бетон, ширина основы берется стандартная – 25 см, железобетон – ширина 10 см, натуральный камень – ширина 50 см.

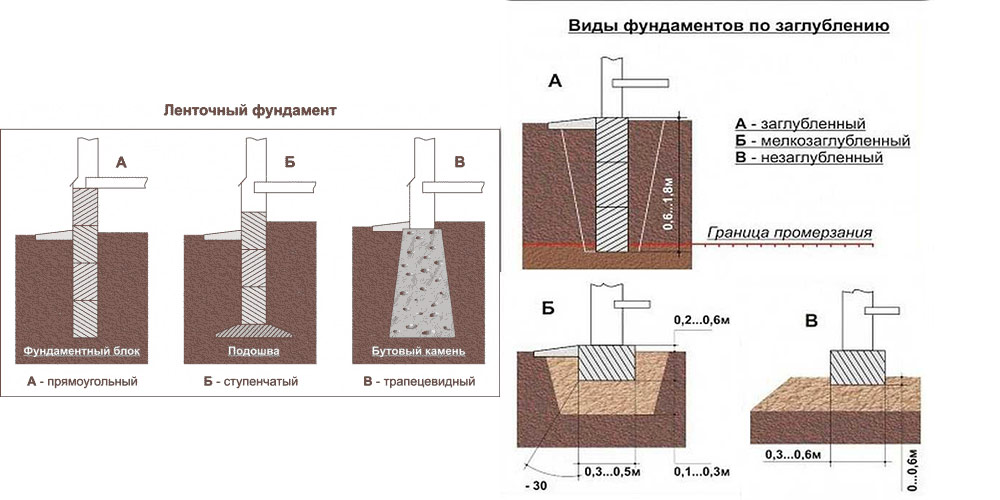

В вопросах определения, какой именно должна быть высота заглубления фундамента, стоит обратить внимание на тип сооружения. В частности, для деревянных строений выбирается высота заглубления не более 15-20 см ниже точки промерзания грунтов, а вот для более тяжелого двухэтажного дома из кирпича, высота заглубления требуется от 30-40 см ниже уровня промерзания.

Совет! После того, как определена глубина несущего основания, высчитывается высота. Размеры варьируются по желанию заказчика, однако стандарты предлагают свои параметры: для домов из кирпича или газобетона высота от 20 см, для дерева от 35-40 см. Строители рекомендуют брать такие параметры: плюс 10 см к высоте снежного покрова, характерного для данной местности

Особенности строительства основания для дома из кирпича, пеноблоков или бруса на разных типах почвы

Дабы рассчитать ленточный фундамент для двухэтажного дома из пеноблока, бруса или другого тяжелого материала важно учитывать не только такие показатели, как высота и толщина основания. Немаловажный фактор и то, какая почва на выбранном под застройку участке.

При закладке каркаса здания нужно определить:

• Какой тип дерна на Вашем участке;
• Какой уровень залегания подземных вод;
• Какой уровень промерзания дерна в этой области.

Особенности кирпичных строений

1. Усадка.
2. Большой удельный вес.

В первом случае кирпич хорошо работает на сжатие. Вертикальные нагрузки он выдерживает без проблем. А вот нагрузки на изгиб и растяжение он выдерживает плохо. Поэтому неравномерная усадка фундамента или его частичное выпучивание приводит к появлению на стенах дома трещин. Здесь очень важно еще не стадии проектирования дома правильно выбрать тип фундамента, чтобы он мог сдерживать нагрузки от грунта.

Что касается веса кирпичных построек, то чаще они ложатся в расчет фундаментной конструкции. К примеру, если стена дома уложена в полтора кирпича, ее высота 4 м, а длина 8 м, то нетрудно подсчитать, сколько эта стена будет весить.

Сначала находим ее объем: 4 х 0,4 х 8 = 12,8 м³. Умножаем полученное значение на плотность кирпичной кладки: 12,8 х 1800 = 23000 кг или 23 тонны. Выдержать такую нагрузку может большой фундамент, изготовленный из высококачественных материалов с точными габаритными размерами, рассчитанными по специальным формулам.

Глубина ленточного фундамента для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок. Качественно сделанная основа не только укрепит строение, но и продлит срок его эксплуатации.

Строительство двухэтажного дома также начинается с проработки фундамента, но для начала нужно исследовать грунт на предмет его состояния и высоты грунтовых водоносных слоев.

Такие геодезические исследования обязательны для того, чтобы рассчитать, какая глубина, высота нужны для фундамента будущего дома.

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
2. Непучнистые – это полускальные и скальные породы.
3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Важно! Ленточный фундамент для двухэтажного дома на слабопучнистых грунтах отнимет не только силы, но и финансы. Поэтому лучше выбрать любой другой тип фундамента

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше.

А такое сочетание грозит большими затратами и выбором нестандартных решений. Однако, ленточный фундамент тем и хорош, что его можно заглублять на 0,7 метров и при этом быть уверенным в прочности основы.

Дополнительные работы потребуются не самые сложные — гидроизоляция несущей конструкции.

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Расчет глубины и ширины фундамента для двухэтажного дома

Глубина несущего основания зависит также от материалов для постройки дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Совет! В случае возведения каркасного двухэтажного дома, расчет глубины траншеи производится по стандартным параметрам каркаса высотой 70 см.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
2. Толщина основных стен строения;
3. Рыхлость почвы;
4. Точку промерзания.

Совет! Глубина несущего основания зависит также от материалов для постройки дома, климатических условий и места строительства. Двухэтажный дом считается малоэтажным типом строения, поэтому вполне подходит материал типа кирпича, шлакоблока. Ленточный фундамент для таких домов может быть мелкозаглубленного типа.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

Особенности ленточного фундамента

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах. Используется также на грунтах с перепадами 20-50 см. Отличие данного типа несущей основы в расположении по всему периметру строения, включая несущие стены.

Ширина основы должна превышать толщину стен, при этом учитывается максимальная нагрузка на грунт для имеющегося вида почвы. Толщина же зависит от материала строительства. Например, если используя бетон, ширина основы берется стандартная – 25 см, железобетон – ширина 10 см, натуральный камень – ширина 50 см.

В вопросах определения, какой именно должна быть высота заглубления фундамента, стоит обратить внимание на тип сооружения. В частности, для деревянных строений выбирается высота заглубления не более 15-20 см ниже точки промерзания грунтов, а вот для более тяжелого двухэтажного дома из кирпича, высота заглубления требуется от 30-40 см ниже уровня промерзания.

Совет! После того, как определена глубина несущего основания, высчитывается высота. Размеры варьируются по желанию заказчика, однако стандарты предлагают свои параметры: для домов из кирпича или газобетона высота от 20 см, для дерева от 35-40 см. Строители рекомендуют брать такие параметры: плюс 10 см к высоте снежного покрова, характерного для данной местности

Вычисление нагрузок

Перед тем как рассчитать фундамент под дом, потребуется рассчитать нагрузку. Удобнее выполнять сбор нагрузок на фундамент в табличной форме. Все нагружения делятся на два типа: постоянные и временные. Последние являются временными условно, поскольку включают в себя мебель, оборудование и т.п. Постоянные состоят из массы конструкций здания.

Расчет нагрузки на фундамент можно выполнить полностью самостоятельно с учетом точных характеристик используемых материалов. Но вполне достаточно будет воспользоваться таблицей ниже. В ней приведены средние значения, но нагрузка на фундамент от этого изменится некритично.

Нагрузку на фундамент каждого типа, чтобы верно посчитать сечение, умножают на коэффициент надежности.

Как подсчитывается ширина подошвы?

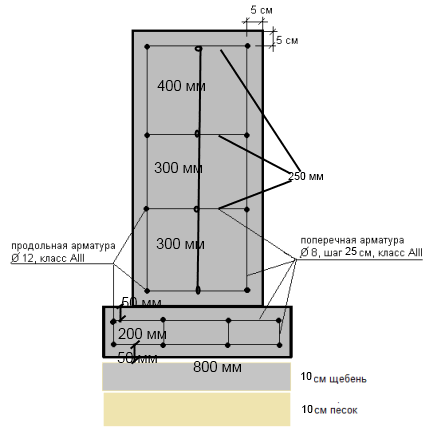

Рекомендуемые прямоугольные поперечные сечения ленты фундамента.

Далее определяется ширина подошвы дома. Допустим, что минимальное значение для площади подошвы при габаритах дома 6х9 метров получилось равно 5 кв. м (это значение будет необходимо и для копки котлована под основание). Принимаем, что ширина ленты равна X, тогда суммарная ее площадь будет рассчитываться так: 2*9*Х+2*Х(6-2Х)=5,далее 18Х+12Х-4Х^2=5,

Отсюда получаем Х1=0,17 м, а Х2=7,3 м. В нашем случае можно использовать значение Х1, равное 0,17 метрам. Это и будет минимально допустимая ширина для ленты. Но оно ориентировочное, зависящее от того, какой толщины стены заложены в самом проекте. Допустим, что стены имеют толщину в 300 мм, а ширина ленты должна быть больше на 100 мм, значит получаем: 100+300= 400 мм. Теперь определяем запас прочности: 0,4/0,17*100-100=135%.

Высота, ширина и другие параметры ленты зависят и от того, какая арматура будет использована. Обычно берут прутья с диаметром в 12, 14, 16 мм. Чтобы понять, какой материал необходим, надо определить поперечное сечение ленты, процент, который ширина подошвы отводит на арматурный каркас. От полученного значения будут зависеть такие показатели, как высота ленты (прутья не должны выступать из бетона), глубина заложения (этот параметр оказывает прямое влияние на то, как будет выполняться копка котлована).

Расчет фундамента

Подобная процедура в большинстве случаев затруднений не вызывает, если выполнять все действия в соответствии с рекомендациями.

Собрав все исходные данные и изучив состояние почвенного состава, можно приступать к определению толщины фундаментной основы под двухэтажное здание.

Сначала весь участок, отведенный под строительство, тщательно обследуется. Предполагается, что уровень заглубленности основания под строящийся пеноблочный дом должен быть ниже точки промерзания грунта на тридцать – пятьдесят сантиметров.

Эти данные считаются подходящими в случае, когда в зимнее время предполагается жилую площадь обогревать. В иных случаях необходимо брать за основу температурный режим и глубину промерзания земли в конкретном районе.

Показатель ширины ленточного основания составляет двадцать пять сантиметров. Значение приближенное, при выполнении расчетов будет подвергаться изменениям.

Теперь переходим к определению давления на фундаментное основание. Для этого можно воспользоваться сведениями, которые вы легко найдете в интернете.

Определяем массу фундамента. Для этого вычисляем его объем, умножив значения длины, ширины и высоты. Полученные данные умножаются на значение удельной массы железобетонного материала, равное 2 500 кг на кубический сантиметр. В итоге мы получим суммарную массу, которую необходимо сложить с весом самого объекта, чтобы получить данные по общей нагрузке.

Воспользовавшись специальной формулой, можно определить оптимальный показатель ширины фундаментной ленты.

Какой ширины должен быть ленточный фундамент?

Чтобы ленточный фундамент получился технологически правильным и надежным, необходимо рассчитать все параметры будущей конструкции. Какие главные характеристики есть у основания? Глубина и ширина фундамента. С глубиной все просто, главное правило – бетон должен находиться ниже уровня замерзания. А вот с шириной придется повозиться. Получить этот размер можно только в случае, если на руках есть толщина несущей стены и площадь подошвы основания.

Совет! Ленточный фундамент – это наиболее выгодное решение для частного дома, если сравнить со свайным или столбчатым основанием. Также ленточная конструкция проще в реализации своими силами.

Вы узнаете, какой должна быть ширина основания будущего жилища, как делать расчет и что нужно при этом учитывать. Над цифрами придется подумать, но если вы справитесь, вам не придется нанимать мастеров из строительных бюро.

Пример расчета

C этой таблицей рассчитать ширину подошвы основания будет просто, особенно если у вас используется стандартная конструкция.

Допустим, у нас на руках есть нужные цифры (нагрузки, особенности грунта). Минимальная площадь основания получилась 5 м2, при этом дом будет 6×9. Ширину ленты основания берем за «X». Расчет суммарной площади проводится следующим образом:

2*9*X+2*X(6-2Х)=5

18Х+12X-4X2=5

Теперь мы можем получить «Х», он равен 0, 17 м. Если Х=0,17 м, то Х2=7,3 м. Нас интересует «Х1» – это и есть минимальная ширина основания. Мы получили примерную цифру. Если известна толщина стен, то показатель может быть более точным. Для примера возьмем дом, где толщина стен будет 300 миллиметров. Вспоминаем правило: ширина фундамента должна быть минимум на 100 мм больше толщины несущих стен. 300+100=400 мм. Полученную цифру делим на минимальный показатель, выглядит это следующим образом:

0,4:0,17*100-100=135%.

Формула расчета площади

В итоге вам нужно получить площадь подошвы основания. Для этого понадобится эта формула:

Использование полученных параметров

Чаще всего проектировщики самостоятельно проводят расчеты ширины, чтобы получить точный показатель. Но перед этим строителям необходимо определить, какой будет объем работ и сколько на это уйдет денег. Для этих целей берется примерная ширина:

• 2-этажный кирпичный дом обычно строится на основании с шириной 650-750 мм;
• 1-этажной постройке хватает ширины 300-650 мм;
• Что касается хозяйственных построек (сарай, баня), то для них показатель находиться в пределах от 250 до 400 мм.

Если планирует делать тяжелый дом на рыхлом грунте, то предварительных расчетов быть не может. Сначала инженера проводят расчеты, а только потом получают данные о том, сколько нужно материалов для строительства. Также профессионалы проводят экспертную оценку конструкции, так как перед началом работ нужно знать несущие способности основания. Расчет должны выполнять профессионалы, так как критическая ошибка может не только разрушить дом, но и повлечь за собой жертвы.

Совет! Сейчас многие строители перешли на «прерывистый» ленточный фундамент. Он идет не сплошной лентой, а отрезками с небольшим расстоянием друг от друга. В итоге давление под подошвой основания увеличивается примерно на 30%. Какой лучше делать фундамент в вашем случае, лучше всего узнать у профессионального строителя.

Чтобы делать конструкцию надежной, нужно проследить за тем, чтобы фундамент не просел под будущими нагрузками. Именно для этого нужно делать анализ почвы. К примеру, если во время заморозков начнется пучения грунта, сооружение может быть вытолкнуто наружу. Ситуация может сложиться полностью наоборот – дом просядет под дополнительным весом от снега. К фундаменту нужно отнестись максимально ответственно, так как переделать его уже не получится.

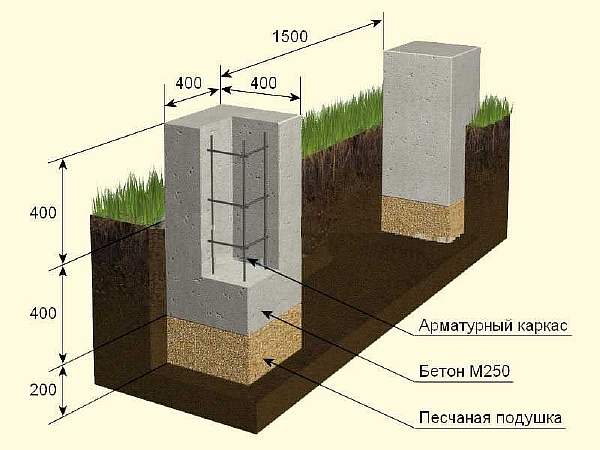

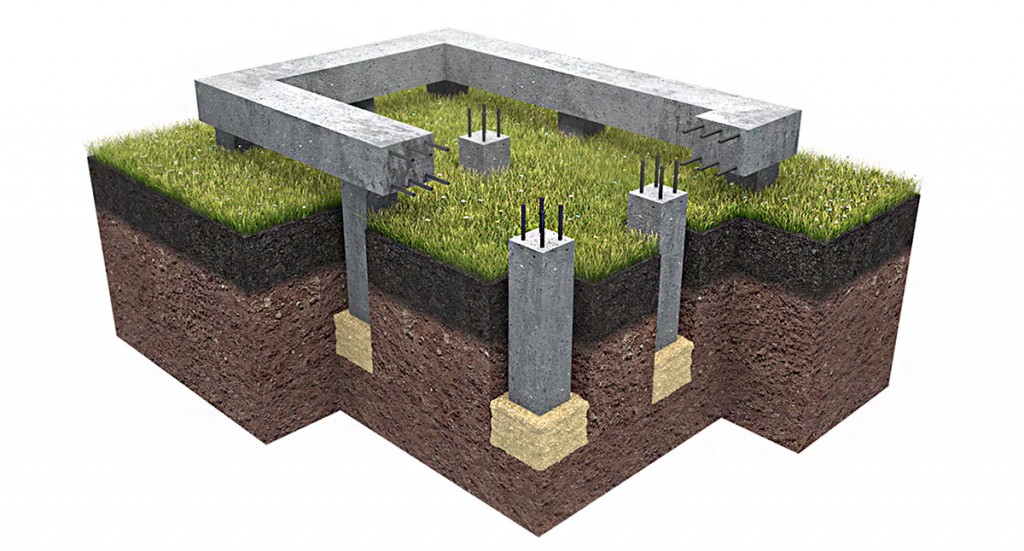

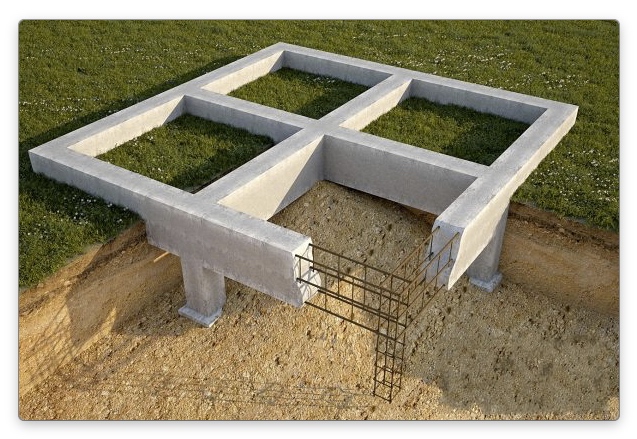

Столбчатый фундамент: особенности конструкции

Название говорит само за себя. Основой фундамента являются столбы, которые заглубляются в грунт на расчётную глубину. По верхам столбов устанавливается бетонная или металлическая рама (так называемый ростверк).

Материалом для изготовления столбов служит бетон, сплошной глиняный кирпич, бутовый камень, бетоноблоки или металлические трубы. Внизу столбы могут иметь более широкую подошву, что увеличивает площадь опоры. Опорные столбы располагают на расстоянии 1,5-2,5 метра друг от друга.

Основой столбчатого фундамента являются заглубленные в грунт столбы

Полезный совет! Не рекомендуется соединять в одну целую конструкцию дополнительные постройки (крыльцо, веранда и др.). Они должны обустраиваться отдельным фундаментом, и отделяться деформационным швом от основного здания. Нагрузка от крыльца намного меньше нагрузки от дома, поэтому у них будет различная усадка.

Расчёт столбчатого фундамента согласно формуле

До расчёта количества столбов для конкретного здания необходимо вычислить нагрузку на фундамент, массу фундамента и узнать из справочника максимально допустимую нагрузку на одну опору. При расчётах должно соблюдаться условие: давление на подошву фундамента должно быть меньше показателя сопротивления грунта.

Предлагается следующая формула:

Минимальное число опор = («нагрузка на фундамент» + «масса фундамента») / «допустимая нагрузка на одну опору».

Для запаса прочности допускается увеличение числа столбов на 40%. Расположение столбов должно учитывать нагрузки по стенам (под несущими их должно быть больше). Столбы должны обязательно располагаться по углам дома и под точками пересечения всех стен.

Для увеличения запаса прочности фундамента допускается увеличение количества столбов на 40%

Пример расчёта столбчатого фундамента

Проведём расчёт фундамента под дом каркасной конструкции с габаритами 6х7 и высотой потолка 3 метра. Грунт – глина, крыша – из металлочерепицы, этажей – один. Место стройки: регион средней Волги, город Саратов.

Исходные данные:

• столбы фундамента – круглые железобетонные;
• глубина промерзания 1,08 метра (рассчитывается для каждого региона);
• грунтовые воды ближе 2-метровой глубины не обнаружены;
• грунт на месте застройки – глиняный значение несущей способности Ro – 6 кг/см², берётся из таблицы ниже.

Таблица значений несущей способности грунта:

Определяем общую нагрузку:

• общая площадь всех стен равна 78 м², их вес составит 78х50 = 3900 кг, где 50 кг/м³ является удельным весом каркасных стен. Значения удельного веса для каждого стройматериала можно получить из справочников;
• масса цокольного перекрытия площадью 42 м² составляет 42х100 = 4200 кг, а вес чердачного перекрытия – 42х150 = 6300 кг, где 100 кг/м³ – уд. вес межэтажного перекрытия с утеплителем, а 150 кг/м³ – уд. вес чердачного перекрытия с утеплителем;
• общая площадь кровли равна 68 м², весить она будет 68х30 = 2040 кг, где 30 кг/м³ – уд. вес крыши из металлочерепицы;
• снеговая нагрузка будет иметь коэффициент 0.5 от нормативной при скате 45˚, что составит 68х0,5х100 = 3400 кг, где 100 кг/м² – снеговая нагрузка в районе строительства;
• эксплуатационная нагрузка на каждом этаже составит 42х200 = 8400 кг;
• теперь вычисляем массу фундамента: количество столбов для размеров здания 6х7 будет равно 12 (из расчёта шага между столбами м), а их диаметр минимально допустимый будет равен 400 мм. Итак, масса 12 столбов длиной 1,5 метра будет равна
• () = 22608 кг, где в скобках вычисляется площадь поперечного сечения, 2500 кг/м³ – удельный вес железобетона;
• масса ростверка складывается из массы всех железобетонных перекладин сечением 400х400 мм, соединяющих опорные столбы. Она будет равна = 9680 кг.

Перед расчётом количества столбов необходимо сначала вычислить нагрузку на фундамент

Сложив все полученные значения, получаем общую нагрузку дома вместе с фундаментом. Вес дома составит 54228 кг.

Далее, для определения суммарной площади сечения столбов делим 54228/6,0 = 9038 см².

Соответственно площадь сечения каждого из 12 столбов будет равна 753 см², что соответствует диаметру 310 мм. Но так как минимальный диаметр не может быть меньше 400 мм, то принимаем это значение. Берём диаметр равным 400 мм и определяем, что для данного здания необходимо минимальное количество столбов составляет 10 штук. Но надо ещё учесть коэффициент прочности 1.4 или 40%. Следовательно, для фундамента потребуется 14 опорных столбов диаметром 400 мм.

Глубина промерзания

Она определяется как климатическими условиями в данной местности, так и характеристиками грунта. В первую очередь, составом почвы и расположением подземных водоносных пластов. По этой причине однозначного ответа, на какую глубину заглублять ленту, без предварительного обследования участка не даст ни один специалист.

Глубину промерзания можно искусственно уменьшить. Один из способов – обустройство отмостки с утеплением. Но насколько это будет эффективно на конкретном участке – большой вопрос.

Теплоизоляция мелкозаглубленного ленточного фундамента

Для теплоизоляционного слоя используют экструдированный пенополистирол, который во влаге не деформируется и не разлагается. Свойства теплоизоляции повышаются пропорционально толщине материала. Так, лист толщиной в сантиметра обеспечивает сопротивление теплопередаче, идентичное 120 сантиметрам грунта. То есть, материал условно увеличит глубину фундаменту на 120 сантиметров.

Качественная вертикальная и горизонтальная изоляция позволяет обеспечит прочность и надежность строения, даже если закладывается фундамент даже на глубине до 40 сантиметров.

Глубина ленточного фундамента – очень важный параметр, который должен просчитываться по технологии, с учетом основных факторов и показателей. Лишь в таком случае удастся построить долговечное и надежное здание.

Глубина ленточного фундамента для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок. Качественно сделанная основа не только укрепит строение, но и продлит срок его эксплуатации.

Строительство двухэтажного дома также начинается с проработки фундамента, но для начала нужно исследовать грунт на предмет его состояния и высоты грунтовых водоносных слоев.

Такие геодезические исследования обязательны для того, чтобы рассчитать, какая глубина, высота нужны для фундамента будущего дома.

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
2. Непучнистые – это полускальные и скальные породы.
3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше.

А такое сочетание грозит большими затратами и выбором нестандартных решений. Однако, ленточный фундамент тем и хорош, что его можно заглублять на 0,7 метров и при этом быть уверенным в прочности основы.

Дополнительные работы потребуются не самые сложные — гидроизоляция несущей конструкции.

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Расчет глубины и ширины фундамента для двухэтажного дома

Глубина несущего основания зависит также от материалов для постройки дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
2. Толщина основных стен строения;
3. Рыхлость почвы;
4. Точку промерзания.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

Особенности ленточного фундамента

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах. Используется также на грунтах с перепадами 20-50 см. Отличие данного типа несущей основы в расположении по всему периметру строения, включая несущие стены.

Ширина основы должна превышать толщину стен, при этом учитывается максимальная нагрузка на грунт для имеющегося вида почвы. Толщина же зависит от материала строительства. Например, если используя бетон, ширина основы берется стандартная – 25 см, железобетон – ширина 10 см, натуральный камень – ширина 50 см.

В вопросах определения, какой именно должна быть высота заглубления фундамента, стоит обратить внимание на тип сооружения. В частности, для деревянных строений выбирается высота заглубления не более 15-20 см ниже точки промерзания грунтов, а вот для более тяжелого двухэтажного дома из кирпича, высота заглубления требуется от 30-40 см ниже уровня промерзания.

Зависимость от уровня грунтовых вод

Расчет несущей способности фундамента дома

Еще один фактор, определение которого поможет определить, какая нужна глубина фундамента именно под ваше строение– это уровень подземных вод. Если у участка, выбранного вами для строительства, он слишком высок, а почва при этом пучинистая, то это не лучший вариант для строительства. Данное сочетание сулит повышенные траты и нестандартные решения при проектировании строения. Ведь, скорее всего, понадобится дополнительная гидроизоляция для несущей конструкции. Поэтому лучше всего не останавливать свой выбор на подобных участках. Обязательно выясните данную информацию, перед тем, как начать возведение постройки. Это можно сделать без проведения каких-либо геодезических исследований. Опросите хозяев участков, находящихся по соседству, нанесите визит агентствам недвижимости, либо обратитесь в фирмы, которые изучают и испытывают грунт в данной местности.

Существует также ряд типов грунта, на которые ни зимнее промерзание почвы, ни высота подъема грунтовых вод не оказывают значительного влияния. Такими типами почвы являются, к примеру, полускальная и скальная породы.

Высота и толщина фундамента для двухэтажного дома

Многие владельцы земельных участков мечтают о большом и светлом доме, с лестницей и чердаком. Чтобы воплотить такие фантазии в реальность, необходимо рассчитать и построить фундамент для двухэтажного дома.

Виды и особенности

Несущая система для двухэтажного здания должна быть более жесткой, чем для небольшого строения. К этому обязывает большое давление дома на грунт, оказываемое двумя этажами и большим количеством межкомнатных перегородок.

Существует несколько типов опор для частного дома:

1. Ленточный фундамент;
2. Столбчатый;
3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым. Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера. Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании. При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы.

Монолитная плита – это самый дорогой, но и самый надежный вид фундамента для частного здания. Несмотря на свою высокую стоимость, такая заливка часто используется при индивидуальном строительстве, т. к. при правильном расчете размеров фундамента обеспечивает надежную основу для дома. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Расчет фундамента

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Чтобы построить фундамент под дом из пеноблоков, газосиликата или силикатного кирпича, необходимо узнать минимальную ширину подошвы опорной системы:

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже. Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8. При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими. Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы. Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

При этом монолитная плита должна быть меньших размеров. В большинстве случаев для заливного фундамента из цемента достаточно высоты более 150 мм над уровнем земли, а ширина подошвы берется с показателями на 50 мм шире стены двухэтажного дома.

Армирование

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации. Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата. Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Как залить основание

Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:

1. Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;
2. После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно. Для ленточного подойдут связки из проволоки;

Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон. Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы.

Величина заглубления фундамента

Как уже было сказано выше, тип грунта имеет немаловажное значение. Напомним, что на территории России распространены следующие типы грунтов:

• слабопучинистые;
• пучинистые;
• непучинистые.

Если говорить о предпочтительном грунте, то таковым является непучинистый. Как правило, речь идёт о скальных породах. Помимо этого очень редко, когда на таких грунтах к поверхности подходят грунтовые воды.

При расчёте величины заглубления фундамента также приходится учитывать глубину промерзания почвы в зимний период. Говоря о большей территории РФ, используется коэффициент 0,8.

Означенный коэффициент необходимо умножить на два (так как в доме два этажа). Результатом считается 1,6 м (заглубление). Однако, важно понимать, что на севере страны почва способна промерзать и на 2 м. Здесь означенный коэффициент неприменим.

Основные этапы обустройства ленточного фундамента.

Проектирование ленточного основания под двухэтажное строение лучше доверить специализированной компании. После разметки участка согласно имеющегося плана, переходят к земляным работам.

Подушка и опалубка.

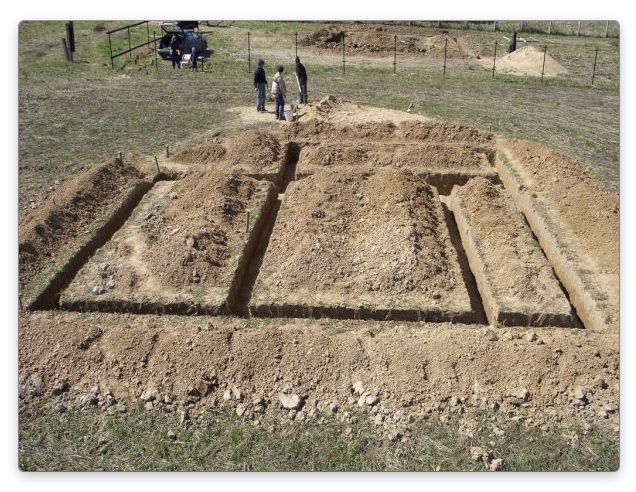

Рыть траншею для строительства двухэтажного коттеджа можно с помощью экскаватора или вручную. В первом случае сложно достигнуть требуемых показателей для обустройства ленточного фундамента, во втором – процесс заберет много сил и времени. Траншея готовится с запасом глубины для подсыпки щебнем подушки.

Уплотнение дна проводят вручную или с применением виброплит. При массе 1,2 ц достаточно 10 проходов, чтобы уплотнить основание и избежать в дальнейшем проседания двухэтажного строения из кирпича.

Подушка ленточного фундамента выполняется из различных материалов:

• Песок. Для качественной утрамбовки песчаного слоя его предварительно поливают водой. Ориентировочная толщина прослойки – 20 см.
• Подходящая фракция щебня от 20 до 40 мм. Он также нуждается в уплотнении. Иногда с этой целью его смешивают с песком.
• Бетонная подошва самое надежное основание для дома двухэтажного из кирпича. Первоначально под будущий ленточный фундамент засыпают 10 сантиметровый слой щебня, после формируют опалубку и заливают бетон. Применение арматуры увеличивает прочность бетонной подушки.

Замечание! Размер подушки превышает ширину ленточного фундамента с обеих сторон на 15-20 см. Ее толщина ориентируется на УГВ и колеблется от 20 до 80 см. Защитить нижнюю часть ленточного основания от увлажнения призвана гидроизоляция.

Глубина фундамента для двухэтажного коттеджа из кирпича. Опалубка бывает съемной и стационарной. Съемный вариант разделяют на одноразовый и многоразовый. Одноразовый отработанный каркас после заливки и застывания ленточного фундамента разбирается и расходуется на другие хозяйственные нужды при обустройстве двухэтажного коттеджа из кирпича. Приобретать опалубку многоразового применения для частного пользования нерентабельно, лучше арендовать. Стационарная опалубка обладает массой преимуществ – быстрая сборка, привлекательный внешний вид ленточного фундамента. Но ее стоимость значительно выше привычной конструкции из досок.

Глубина фундамента для двухэтажного частного дома из кирпича.

Если обустройство из кирпича двухэтажного коттеджа ведется на грунте с плохой проходимостью влаги, рекомендуется предусмотреть дренаж ленточного фундамента. Сюда входит:

• дренажные трубы;
• смотровые колодцы;
• водоприемник.

Трубы располагают по внешнему периметру будущего двухэтажного здания на расстоянии 1 м. Глубина заложения ниже основания ленточной опорной конструкции. Ориентировочная ширина траншеи – 30 см.

Основные шаги обустройства дренажа:

• Дно траншеи покрывают геотекстилем.
• Сверху насыпают слой мелкого щебня (около 10 см).
• Монтаж труб проводят с уклоном 5% в сторону водосборника.
• Поверх также формируется 10 сантиметровая щебеночная прослойка.
• Все покрывается краями геотекстиля.
• В заключении засыпают крупный песок или щебень.

Подобные меры защиты помогают длительное время сохранить целостность ленточного фундамента и продлить период эксплуатации двухэтажного строения из кирпича.

Глубина фундамента для двухэтажного частного коттеджа из кирпича.

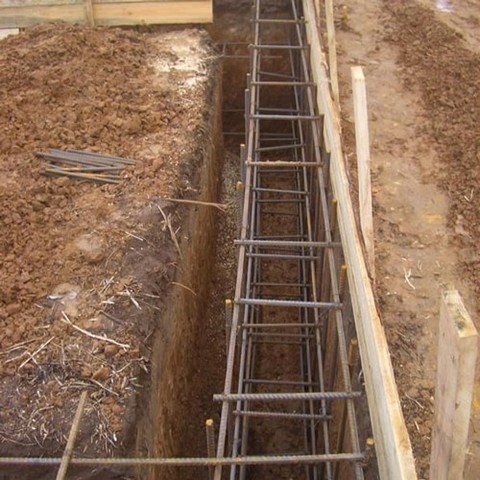

Армирование и заливка.

Роль армирования – увеличить прочность ленточного основания, ведь для двухэтажного здания из кирпича требуется усиленный фундамент. Помимо стандартных металлических прутьев стоит рассмотреть усовершенствованный вариант стержней для каркаса ленточной опоры под двухэтажную постройку. Производители предлагают нержавеющую арматуру из базальтового волокна. Набор достоинств и недостатков композитного материала делает спорным вопрос его применения при строительстве тяжелого дома из кирпича. Все решается в индивидуальном порядке. Обычно для армирования ленточной опорной конструкции берут ребристые металлические прутья диаметром 12 или 14 мм. Подробно описывает требования по обустройству ленточного бетонного основания СНиП 52-01-2003 .

Совет! Монтаж каркаса осуществляют вязкой проволокой, применение сварки нежелательно ввиду риска повреждения целостности конструкции.

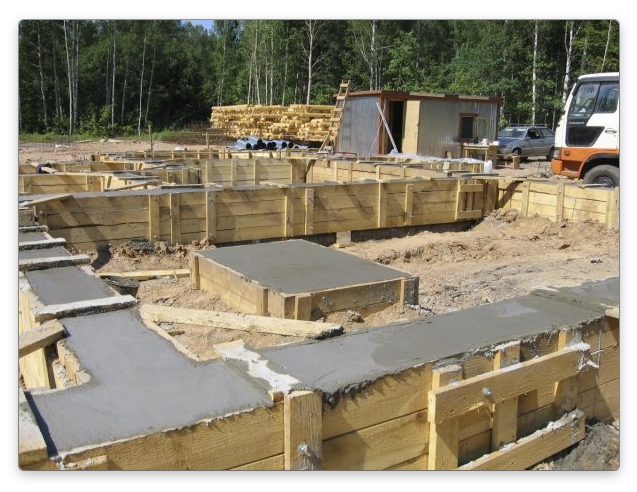

Опалубка фундамента для двухэтажного частного дома из кирпича. Заливать в опалубку бетон для формирования ленточного фундамента требуется за один прием. Прерывание процесса значительно снизит прочность основания двухэтажного коттеджа из кирпича. Заказ бетономешалки заметно облегчит трудоемкий процесс, но предварительно необходимо сделать точный расчет потребности в бетонном растворе.

Устранить воздушные пузырьки и избежать опасных пустот помогут глубинные вибраторы. После заливки ленточный фундамент оставляют застывать. Минимальный период составляет около месяца. При высоких температурах его периодически увлажняют. Замедлить процесс испарения влаги и обеспечить равномерное высыхание поможет укрытие ленточного фундамента полиэтиленом.

Глубина фундамента для двухэтажного коттеджа из кирпича.
