Как построить крышу дома своими руками?

Особенности односкатной крыши деревянного дома

Этот тип кровельного покрытия выделяется тем, что упор ската приходится на значительно отличающиеся по высоте несущие стены. Его предпочитают использовать на дачах или садовых и хозпостройках.

Плоская крыша деревянного дома бывает 2 видов: вентилируемая и невентилируемая. Во втором варианте уклон плоской кровли будет составлять от 3 до 6%. Вентилируемую односкатную крышу выбирают для строительства как самую распространенную плоскую кровлю, уклон которой от 5% до 20%.

Схема устройства односкатной крыши.

Под такой кровлей образуется пустое пространство, соединяющее гидро- и теплоизоляцию, поэтому внутри отлично циркулирует воздух. При этом теплоизоляция защищена от влажности.

У вентилируемого типа такого кровельного покрытия должны быть отверстия для проветривания, находящиеся в коленчатых стенках. Такая конструкция крыши благоприятствует свободе в перемещении воздушных масс при любом направлении ветрового потока.

У совмещенных односкатных крыш, сооружающихся из крепко совмещенных друг с другом слоев, тоже есть преимущества. Такая конструкция хороша тем, что ее слой теплоизоляции функционирует в двух направлениях – это теплоизоляция и наклонный слой.

Типы крыш

От конструкции крыши во многом зависит и выбор материалов для кровли. Давайте рассмотрим основные типы крыш и некоторые их отдельные элементы. Крыши разделяют на плоские и скатные. Крыши плоского типа используются для строительства хозяйственных построек (сараев, бань и прочих). Жилые же дома все чаще покрываются скатными крышами. Скатные крыши можно разделить на чердачные и бесчердачные. Как правило, чердачные крыши не нуждаются в тепловой изоляции. Крыши бесчердачного типа могут быть теплыми (располагаться над отапливаемыми) либо холодными (над помещениями, которые не отапливаются).

Чердак может быть использован как дополнительное помещение для хозяйственных целей. Он способствует лучшей вентиляции дома, если есть печное отопление, то на чердаке располагается дымовая труба. Все чаще в чердачном помещении многие умельцы устраивают мансарды.

Виды скатных крыш

• односкатные, их опорой являются две наружные стены, у которых разная высота;
• двухскатные, опорой для них служат две наружные стены, у которых равная высота;
• полувальмовые (или двухскатные), верхние части торцевых стенок которых срезаны в форме треугольника (его еще называют вальм);
• вальмовые, торцевые скаты такой крыши имеют форму скошенных треугольников, а боковые трапециевидные;
• шатровые, четыре ската таких крыш сделаны в форме одинаковых треугольников, которые сходятся в одной точке;
• мансардные или ломаные двухскатные крыши, каждая плоскость их – это два прямоугольника, которые соединяются между собой под тупым углом.

Виды скатных крыш

А — пологая двухскатная; Б — крутая двухскатная; В — вальмовая четырехскатная; Г — односкатная; Д — ломаная (мансардная) двухскатная; Е — шатровая четырехскатная; Ж,З,И — полувальмовые четырехскатные.

Самым удобным и экономичным вариантом считаются односкатные крыши, уклон которых не превышает 5%. Внутреннее пространство здания используется максимально, при этом они могут одновременно быть потолком в постройках хозяйственных (банях или сараях, гаражах и проч.), где не требуется строгая горизонтальность.

Если есть необходимость использования чердака для хранения вещей, сушки белья или устройства мансарды, то крыша жилого дома делается ломаной или двухскатной.

Вальмовые крыши способны лучше, чем другие, выдерживать ветровые нагрузки, но ее возведение довольно трудоемкое, строительство требует профессиональных навыков.

Делая выбор в пользу того или иного типа крыши, не забывайте учитывать не только эксплуатационные, но и декоративные характеристики. К примеру, высокая крыша на одноэтажном здании будет не только придавать ему более внушительный и привлекательный вид, но и позволит использовать в своих целях дополнительное чердачное помещение. Помимо того, на крутых скатах крыши снег практически не задерживается.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

Формы крыш частных домов

Как выбрать тип конструкции

Строительные технологии помогают воплощать самые интересные решения в жизнь, но каждое из них можно отнести к одному из видов крыш частных домов. Выбрать, что подходит для постройки помогают три основных критерия:

• форма каркаса;
• угол уклона;
• кровельное покрытие.

Все параметры подбираются с учетом нескольких факторов. Самый явный из них — климатические условия. Это сила ветра, частота его появления, количество выпадающих осадков и разброс температур. Все это определяет форму каркаса и влияет на выбор типа кровельного покрытия. В последнюю очередь учитываются эстетические пожелания владельца. Поскольку привлекательная, но не функциональная система никому не нужна. Рассмотрим каждый из факторов.

Выбор типа крыши в каркасном доме

Рисунок 2. Каркасный дом с двухскатной крышей. Строительство в дк «Борки». Индивидуальный проект.

На первом этапе строительства кровли каркасного дома выбирают ее тип. В каркасно-щитовых зданиях применяют простые, недорогие конструкции: плоская, односкатная, двухскатная, ломаная, вальмовая. Можно оборудовать крышу и более сложной формы: многощипцовую, коническую или шпилеобразную. Но эти варианты намного дороже и сложнее в монтаже.

Разные типы конструкции отличаются по прочности, удобству, виду, сложности монтажа и обслуживания.

Плоская

Такая форма самая дешевая и простая в монтаже, ее проще всего сделать самостоятельно. Но в частном строительстве ее практически не применяют. Это связано со сложностью обслуживания плоской кровли. На ровной поверхности задерживается снег, остаются лужи после дождя. Ее нужно регулярно очищать, чтобы не допустить протекания кровельных материалов.

При несвоевременной уборке снега возникает риск обвала строительных элементов из-за увеличения весовой нагрузки.

Плоские крыши не позволяют оборудовать чердак, который служит дополнительной теплой зоной и защищает перекрытия от протекания влаги внутрь дома. Обычно их делают для нежилых зданий. При этом выполняют хотя бы минимальный уклон в 2-3° по отношению к горизонту.

Односкатная

Это надежный, простой в монтаже, недорогой тип конструкции. Односкатная крыша выдерживает значительные ветровые нагрузки, по ней легко скатывается снег, град, вода. Для оборудования одного ската нужен минимальный объем комплектующих, а монтажные работы выполняются очень быстро.

Односкатный вариант подходит для компактных зданий, занимающих небольшую площадь в плане. При очень большой поверхности ската и сильных снегопадах зимой крепления могут обрушиться из-за значительного увеличения давления на перекрытия.

Двухскатная

Двухскатная крыша каркасного дома встречается на практике чаще всего. Она незначительно сложнее односкатной, но имеет множество плюсов. Это высокая прочность, устойчивость к ветровым и снеговым нагрузкам, функциональность. Такая форма позволяет регулировать угол наклона, поэтому снег не задерживается на здании, а легко соскальзывает вниз под собственным весом.

Кровля с двумя скатами отличается привлекательным, необычным видом, сочетается с разными архитектурными стилями. Пространство под двускатной кровлей приспосабливают под служебное или жилое помещение (мансарду).

Ломаная (мансардная)

Вариант с двумя скатами с изломом наиболее удобен для устройства мансарды – дополнительного жилого помещения в чердачном пространстве. Такие дома относят к полутораэтажным. У ломаной кровли оригинальный, красивый вид. Она хорошо выдерживает давление от осадков.

Среди минусов ломаной конструкции значительный расход строительных материалов, необходимость качественной теплоизоляции поверхности и устройства эффективной системы вентиляции. Без этого кровля станет источником значительных потерь тепла из дома, а деревянные стропила быстро отсыреют, прогниют и утратят прочность.

Вальмовая

Особенность такой формы – наличие конька и четырех скатов. Ее легко узнать по внешнему виду, такой дом выглядит аккуратным, визуально кажется не очень высоким. Расположенные с более длинной стороны дома скаты имеют трапециевидную форму, а торцевые (вальмы) – треугольную. В традиционном варианте вальмы идут от самого конька до карниза. Также встречаются подвиды вальмовой кровли: полувальмовая или шатровая.

Вальмовая конструкция очень прочная, жесткая, устойчивая к деформации. На ней практически не задерживаются осадки, она выдерживает любой ветер. Расположенные со всех четырех сторон свесы надежно защищает верхние углы здания от протекания, что увеличивает их срок службы.

Недостаток этой формы – более высокая цена, чем у двухскатных или односкатных вариантов, сложный монтаж. Построить вальмовую крышу каркасного дома своими руками можно только при наличии опыта. Кроме того, здесь совсем небольшое чердачное пространство. Окна на чердаке можно сделать только мансардного типа. Места их установки требуют более тщательной изоляции, чем для обычных торцевых окон, иначе возможно протекание крыши.

Составляющие элементы конструкции крыш

Кровля включает в себя разные элементы. Все виды крыш состоят из скатов — поверхностей, имеющих определенный наклон. Это несколько независимых составных частей, которые вплотную примыкают друг к другу, реже — одна. Коньком называют верхнюю параллельную горизонту линию, где соединяются несколько скатов. Такое же название может иметь коньковая черепица и коньковые планки. На многих крышах есть такой элемент, как ендова. Это внутренний угол на месте стыка двух скатов. Ендова — главный узел в устройстве крыши. Свесы бывают двух видов. Карнизный — находится на стороне поверхности кровли, выступающей за стены здания; фронтонный — часть крыши, нависающая над щипцом (фронтоном) здания. Оба варианта могут иметь строгую прямолинейную форму или выполняться в оригинальной манере. Основой для возведения кровли является стропильная система — несущая конструкция из стропил, подкосов, стоек и перекладин.

Монтаж крыши

Монтаж крыши — это дело достаточно сложное. В большинстве случаев придется обратиться за сторонней помощью. В одиночку крышу монтировать достаточно сложно.

Монтаж крыши состоит из нескольких этапов. Будет идти речь о доме, где круглый год проживают люди, то есть необходимо устанавливать не только обрешетку, но и теплоизоляцию.

Весь процесс монтажа будет включать в себя следующие этапы:

1. установка стропильной системы;
2. монтаж обрешетки;
3. укладка теплоизоляции;
4. монтаж кровельного материала.

Как видно, работа достаточно объемная, но интересная. К ее выполнению необходимо подходить очень тщательно.

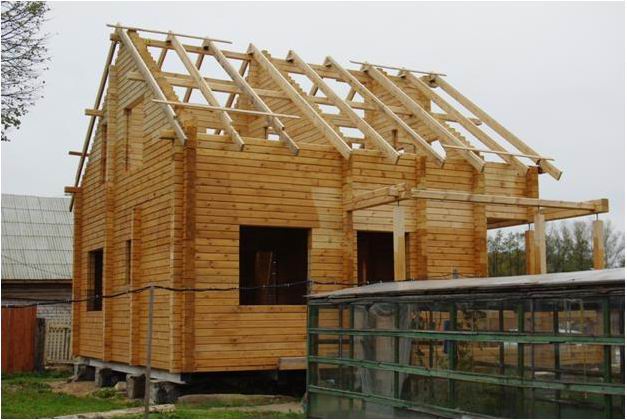

Итак, начинается все с установки стропильной системы. Она устанавливается на месте. Предварительно готовятся бруски под стропила на земле.

После того, как стропила установлены, можно приступать к монтажу обрешетки. Она может делаться как из досок, так и из брусьев. Это во многом зависит от типа здания и вида кровельного материала.

Теплоизоляция необходима в тех домах, где планируется круглогодичное проживание. Помимо теплоизоляционного материала потребуется уложить гидроизоляцию и пароизоляцию, чтобы защитить дом от внешних погодных факторов.

Последний этап — это монтаж кровельного покрытия. В настоящее время наиболее популярным считается металлочерепица. Стоит помнить, что если используется подобный материал, то придется обрешетку делать из деревянных брусков, так как доски не подойдут.

Смотрите также:

Установка наклонной системы

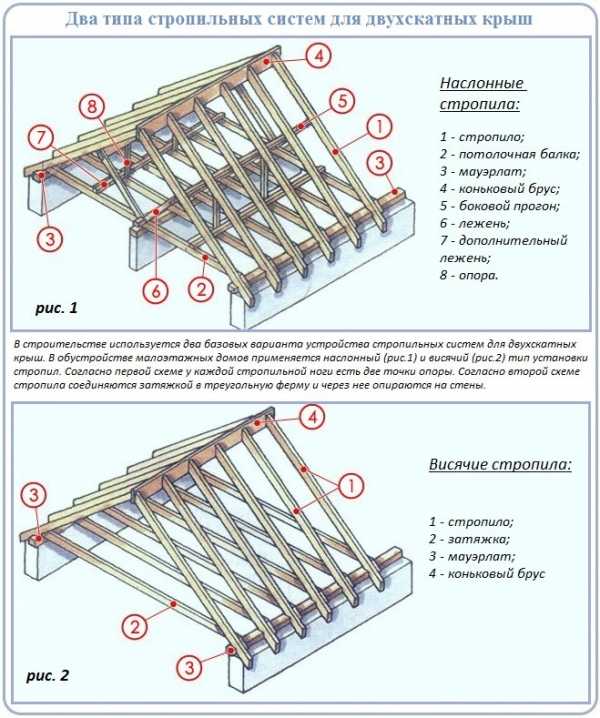

Если вы решили своими руками сделать наслонную систему стропил, то обратите внимание, что несущая внутренняя стена-перегородка должна быть достаточно крепкой. Перед устройством необходимо заранее собрать леса, гарантирующие безопасность работ на высоте.

Наслонная стропильная система

Первоначальные работы такие же, как при устройстве висячей системы. Соединение верхних концов стропилин может выполняться несколькими способами, однако чаще всего применяется крепление встык. На встречных стропильных ногах под нужным углом делаются зарезы. Стропилины соединяются полученными торцами и прибиваются на два гвоздя. Соединение можно усилить деревянной или металлической накладкой.

Второй способ крепления — внахлест — выполняется с применением болтов или шпилек с широкими шайбами и гайками. Стропила при данном способе будут соприкасаться плоскостями.

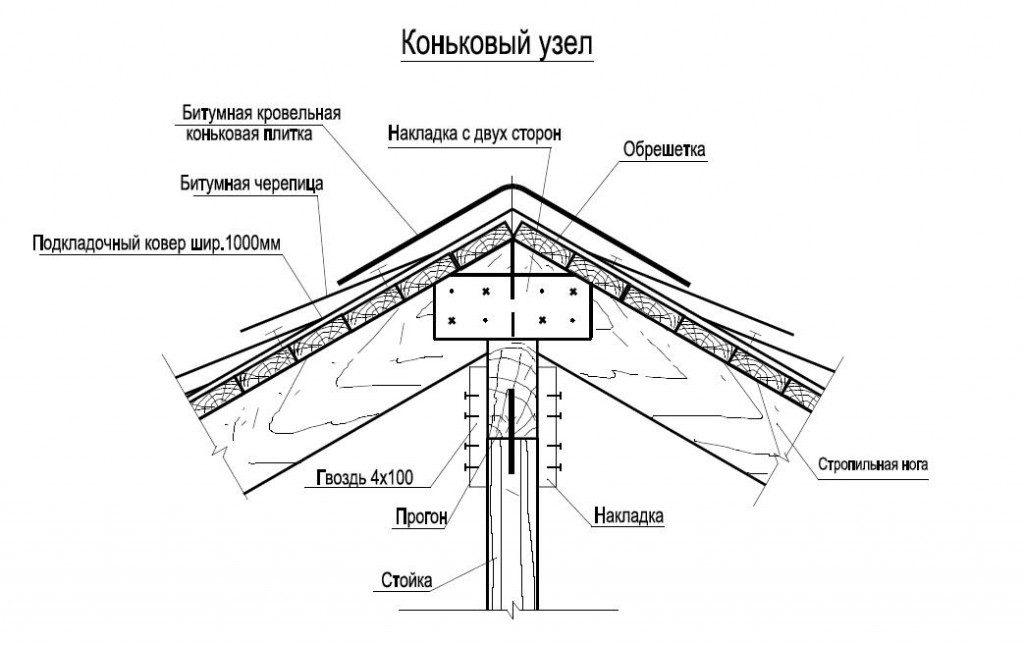

Важно: В коньковой части стропилины лучше соединить особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла. Это не даст кровле повредиться при усадке.

Средняя часть стропильной системы имеет опору на внутреннюю стену и несущие столбы.

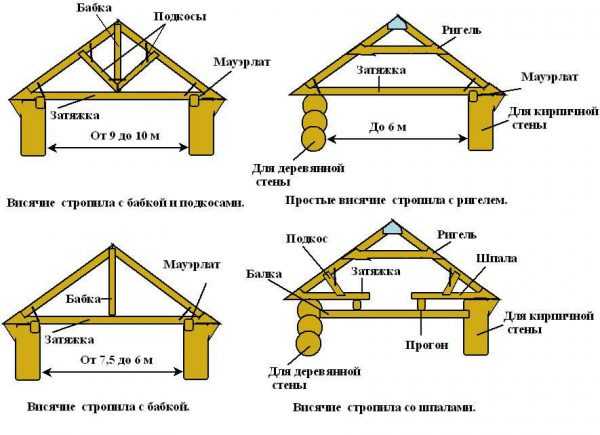

Как устроены висячие стропила

Если вы выбрали висячую систему, это накладывает свои ограничения при монтаже. В особенности, фермы следует собирать на земле. Только после сборки ферму можно поместить на своё законное место – над перекрытием. Технология монтажа предполагает составление чертежа. Составив чертёж, можно точно определить длину стропильных ног, а также высчитать угол их соединения между собой.

Существует простое правило, с помощью которого можно быстро узнать нужный угол соединения стропил. Умножьте угол наклона крыши на 2, и вы получите искомое значение. Оптимальным углом наклона крыши считается значение от 35 до 40 градусов. Чтобы противостоять сильным ветрам, угол наклона рекомендуется уменьшить до 20 или даже до 15 градусов.

Чтобы определить длину стропильных ног, понадобится узнать расстояние прогона, а также угол соединения. Вероятнее всего, что длина стропильных ног будет находиться в пределе от 0,5 до 0,6 м. Способы скрепления верхних концов стропил:

• внахлёст;
• встык;
• в лапу (вырезая пазы).

Чтобы прочно зафиксировать элементы, можно применять болты, а также стальные накладки. После монтажа верхних, а также нижних затяжек, готовую ферму можно установить над перекрытием.

Сперва нужно закрепить крайние фермы. Для обозначения и контроля вертикали рекомендуется использовать отвес. К мауэрлату фермы крепятся с помощью болтов. Также для этих целей можно применять металлические накладки. А для временной фиксации конструкции, можно использовать косой брус. Между стропилами нужно соблюдать точно одинаковое расстояние. Остальные стропила устанавливаются в порядке очереди, но после крайних. Только после того, когда все фермы будут надёжно закреплены, можно прибить доску по верхнему краю ската.

Длина доски должна быть на 20-30 см больше, чем габарит карниза. Для этих целей подойдёт доска с сечением 5*15 см. Аналогичную процедуру нужно повторить и для другой стороны крыши.

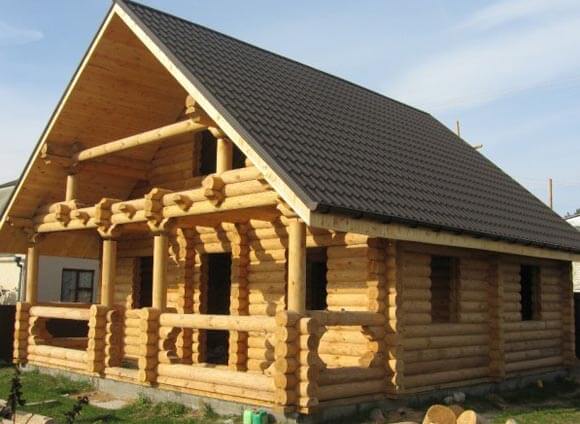

Деревянные конструкции крыши — особенности

При строительстве деревянных домов стоит задача рационального совмещения эстетики и практичности кровельной конструкции. Среди большого выбора материалов подойдут здесь далеко не все, что существенно усложняет технологию строительства.

Коэффициент усадки сырого бревна и бруса составляет 10%, сырого профилированного бруса достигает порядка 5%, высушенного и клееного бруса – до 3%. Исходя из этих значений, в проекте строительства деревянных домов отмечается два значения – до того, как материал усел, и после этого.

Как правило, крыши таких домов возводятся скатными, о чем указывается даже в снип — деревянные конструкции кровли плоские и односкатные считаются непрактичными и внешне непривлекательными.

Большой выбор скатных конфигураций позволяет выбрать то, что приходится по вкусу будущему владельцу дома, например:

Скатная крыша имеет ряд преимуществ перед другими типами кровель:

• обладает лучшей термоизоляцией деревянных ферм перекрытия;
• под ней можно обустроить мансарду;
• для нее подходят более дешевые кровельные покрытия;
• снежные массы спускаются с крыши по мере накопления;
• дождевая вода быстрее скатывается;
• можно сделать длинные кровельные свесы, благодаря чему осадки будут выводиться далеко от стен.

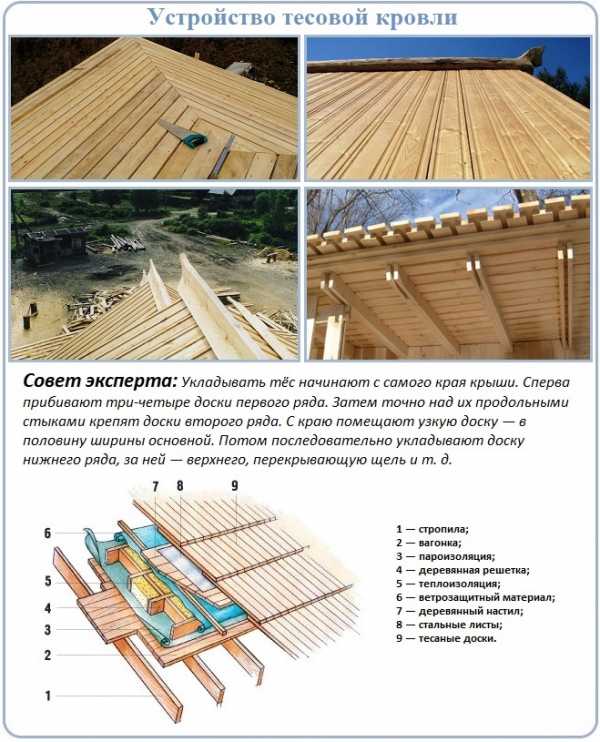

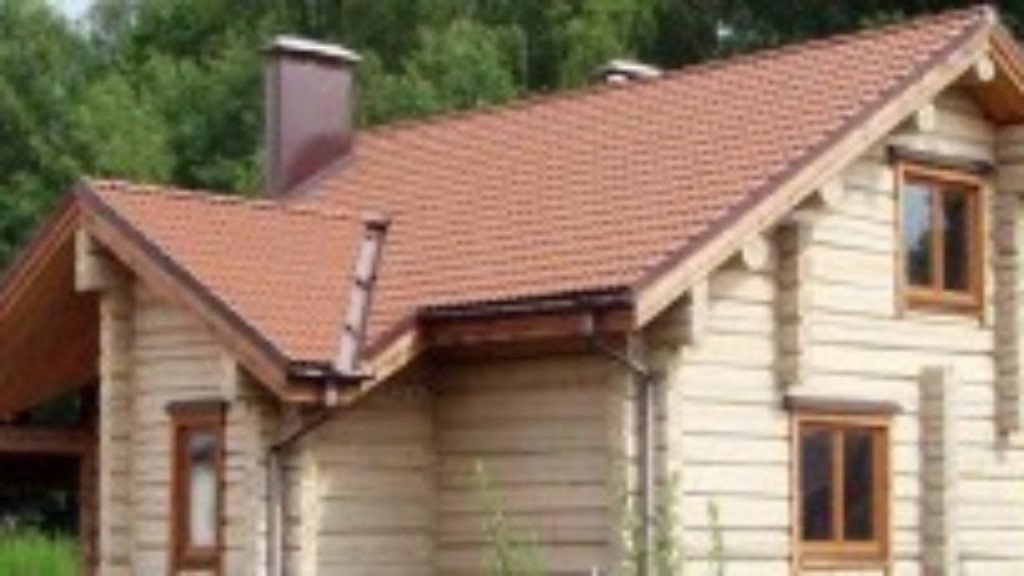

Описание используемых кровельных материалов

Выполняется строительство или реконструкция крыши деревянного дома при помощи любого из этих покрытий:

• наплавляемых материалов на битумной мастике, например, еврочерпицы;
• рулонных наплавляемых материалов;
• керамической и металлической черепицы;
• шифера;
• ондулина.

Специалисты рекомендуют подбирать покрытия с небольшим весом типа металлочерепицы и ондулина, тогда не потребуется дополнительного укрепления несущих конструкций, работа будет выполнена гораздо быстрее.

Использование еврошифера и профнастила для деревянных домов приведет к появлению шума от дождя, а из-за сниженных гидроизолирующих свойств потребуется постоянный ремонт кровельного пирога.

Из каких элементов состоит кровля

1. Скатов – наклонных поверхностей кровли, которые могут быть плоскими или криволинейными.
2. Конька – верхнего продольного ребра в месте примыкания скатов.
3. Ребра ската, представленного в виде выступающего угла на пересечении скатов.
4. Ендова, называемого также разжелобком, являющегося вогнутым пересечением скатов.
5. Карнизного свеса – незначительного выступа кровли за пределы сруба (на завершающем этапе подшиваем карниз крыши отделочным материалом).
6. Фронтонного свеса – часть кровли, нависающая над стеной.
7. Водосточного желоба.
8. Водосточной трубы.
9. Дымохода.

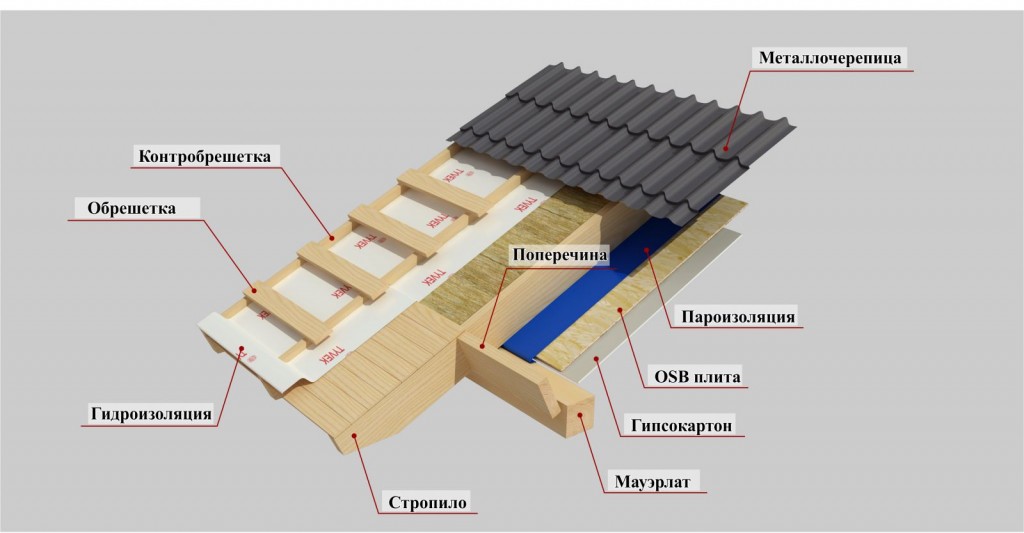

Независимо от выбора покрытия для крыши, структура кровельного пирога должна быть полностью сохранена.

Итак, если владелец дома самостоятельно возводит деревянные конструкции крыши, то нужно придерживаться основных требований:

• Отделка выполняется, как минимум, с промежутком в 5 мм от пароизоляционного слоя, что предотвратит порчу облицовки в случае образования конденсата.
• Крепление пароизоляции выполняется так, чтобы она немного провисала над утеплителем. Благодаря такому запасу материал зимой из-за холодного воздуха будет натягиваться, но не порвется.
• Уровень паропроницаемости увеличивается от внутренних элементов к наружным, то есть гидроизоляционная мембрана должна пропускать влагу лучше, чем, например, внутренняя пароизоляция, иначе пар будет скапливаться в утеплителе, создавая конденсат.
• Необходима хорошая вентиляция подкровельного пространства до пароизоляционного материала. С этой целью просверливаются в подшивке свесов отверстия, либо устанавливаются решетки, конек также крепится с небольшим зазором, закрытым от осадков.

Стропильная система деревянного дома, подробно на видео:

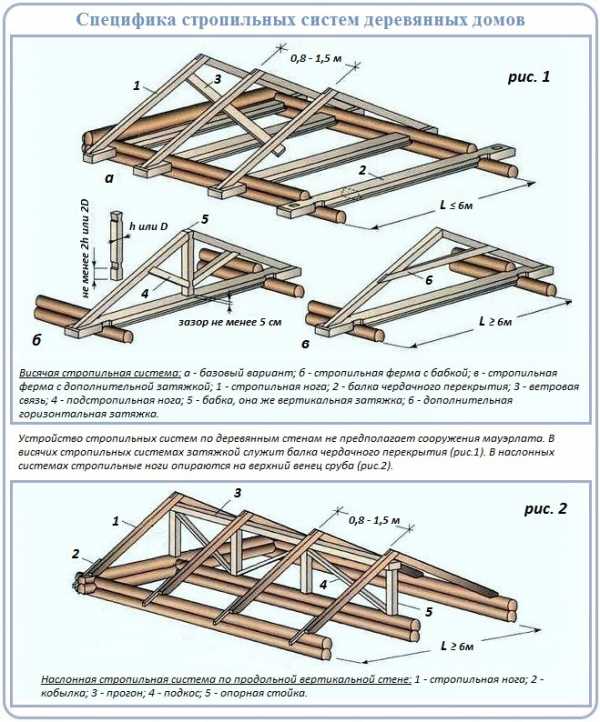

Особенности несущих конструкций

Прежде чем начнется строительство или реконструкция деревянных крыш, тщательно подбирается схема ее устройства. Крепление скатной кровли выполняется по определенным стропилам. Самыми распространенными считается наслонная и висячая конструкция, различающиеся только тем, что в первом варианте есть промежуточная опора, либо опора для внутренней несущей стены или перегородки.

Опора не должна располагаться от наружной стены далее, чем на 6,5 м, а вторая опора способствует увеличению каждого прогона – расстояния от средней опорной балки и внешней стены до 15 м. Мауэрлат (подстропильный брус) в деревянном доме сооружается из верхнего стенового ряда бревен.

Поддержка висячих стропил осуществляется только стенами, подвергающимися распирающему усилию. Во избежание подобной ситуации рекомендуется выполнить затяжку, которая зафиксирует стропильные ноги в одном положении. При большой ширине дома дополнительно крепится стойка, а нагрузка частично возлагается на подкосы.

Если в строительстве используются сырые пиломатериалы, то важно дать постройке осесть, при этом обустройство узла должно быть со специальными «скользящими» элементами. Как только начнется усадка стропил поперек расположения бруса, то при помощи такого устройства деревянной крыши удастся сохранить их продольную привязку.

По аналогии с этим выполняется и крепление стропил рядом с коньком. Результатом подобных действий станет то, что даже при значительной усадке деревянные конструкции кровли останутся на первоначальном месте и не деформируются.

Основные технические требования

Эти нормы не зависят от конструктивных особенностей крыш и относятся ко всем видам:

• Стойкость к нагрузкам (как постоянным, так и переменным) – для домов из дерева коэффициент запаса прочности не может быть ниже 1,4. Это связано все с теми же колебаниями линейных параметров, которые нужно компенсировать прочностью.
• Качество пиломатериалов – минимально допустимым считается первый сорт, но с условием того, что дерево является живым материалом, не всегда доски с одними параметрами могут иметь один сорт. Поэтому выбор должен быть внимательным.
• Нижняя граница веса – чем меньше нагрузка на фундамент, тем выше надежность строения. Поэтому крыша деревянного дома должна иметь минимальный вес – для этого часто уменьшают сечение стропильных ног, устанавливая упоры и распорки.

Типы крыш и виды кровель

Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных кровельных материалов для пристройки зависит от нескольких факторов:

• Функциональной роли помещения.
• Архитектуры пристройки.
• Строительных материалов, используемых при строительстве дома.
• Кровельных материалов крыши.
• Финансовых возможностей.

Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет

Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением

Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое. Типы крыш:

• Плоская.
• Скатная (наименование зависит от количества скатов)
• Одно- и многокаскадные.
• Купольные и конические.
• Сложные (ломаная, многощипцовая и т.д.)
• Потолочные и чердачные.

Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим крышу можно соорудить разными методами, однако изначально нужно определить:

• Конструкцию дополнительного здания.
• Используемый кровельный материал.
• Особенности крыши.
• То, какими будут слои теплоизоляции и гидроизоляции.
• Финансовые возможности.

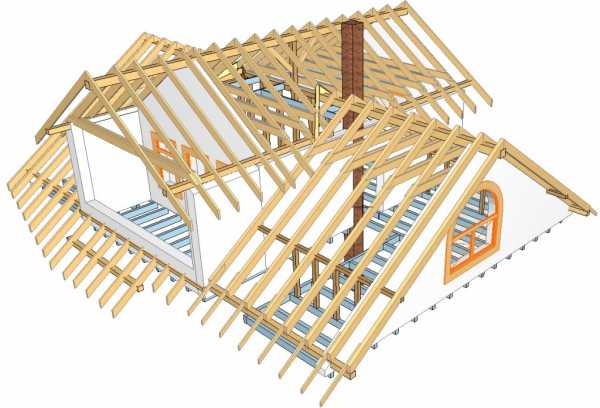

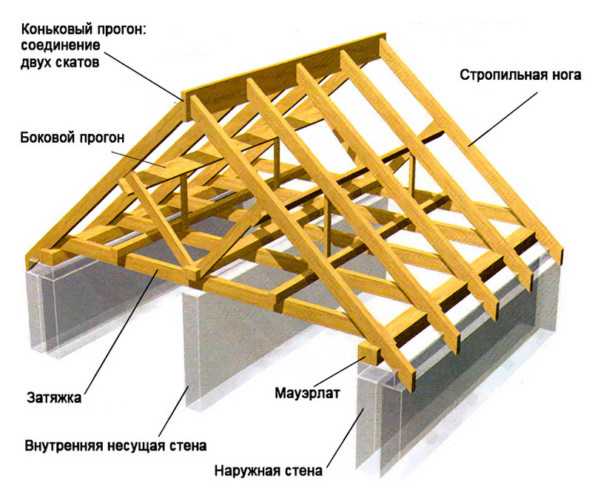

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

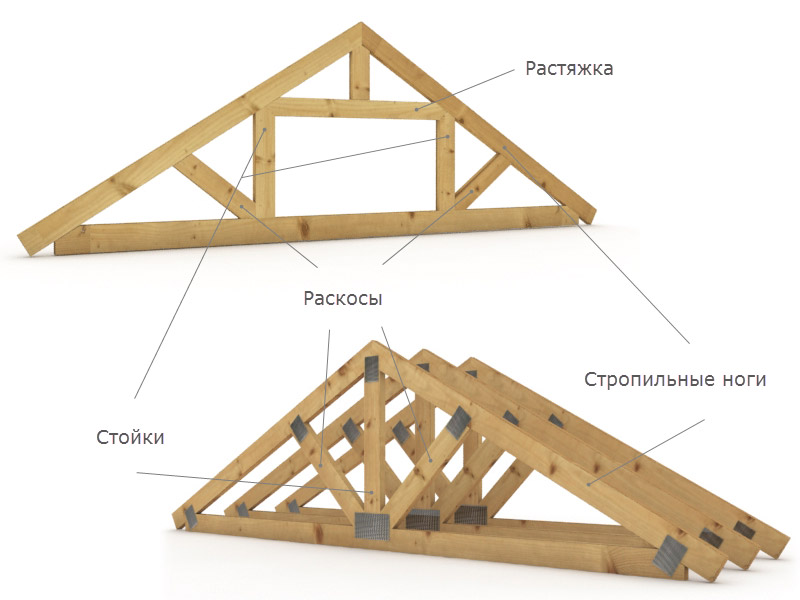

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Расчет кровли

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки. В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы. Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде. При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы.

Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов.

Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

При расчете угла наклона (как минимального уклона, так и оптимального), следует учитывать действие отжимного ветра, тающего снега и воды, сухого и мокрого снега, льда.

Идеальным решением для двускатной кровли считаются средние показатели от 20 до 35 градусов. Нельзя класть шифер под углом менее 20 градусов, для металлочерепицы этот параметр составляет 14 градусов. Профнастил можно располагать при уклоне 12 градусов, а для рулонных материалов подойдут простые ровные плоскости.

Рассчитать лес на строительство кровли нельзя, если не учтены:

• материал;
• климат;
• величина балок.

Мауэрлаты рассчитать легко, так как они кладутся по периметру; для стропил ключевым показателем будет длина. Контробрешетка делается из брусков 20-50 мм толщиной, суммарный метраж равен длине требуемого бруса. Обрешетка рассчитывается с учетом избранного кровельного материала. Формулы, при помощи которых можно посчитать площадь (высчитать квадратные метры) подбираются в соответствии с базовыми геометрическими фигурами. Суммарные показатели всегда включают отверстия для вентиляции, встраиваемые в крышу окна и трубы дымоходов.

Также обращают внимание на:

• плоскости свесов;
• перила и заграждения;
• брандмауэры и так далее.

Спроектировать высоту конька можно с учетом требуемой эстетики, архитектурных особенностей и технических параметров дома. Обычно хватает высоты 3, 4 м, она позволяет организовать вполне приличный чердак или мансарду.

Дом, имеющий в основании прямоугольник или квадрат, обсчитывается очень просто. Допустим, внизу – прямоугольник, а крышу требуется перекрывать рубероидом на 100%. Высоту возьмем 250 см при ширине 9 м у одной стены и 10 м у другой.

Площадь скатов крыши (прямоугольников) вычисляется путем умножения длины на ширину. Другой необходимый параметр вычисляется по теореме Пифагора. Пусть он равен (пример условный) 6 м. Тогда общая площадь составляет (9х6) х2, то есть 108 кв. м. Количество случаев, когда суммарная величина скатов ограничена 40 кв. м, очень мало, и по большей части на жилых домах кровля куда значительнее. По аналогичной схеме рассчитывается и потребность в ЦСП.

Как рассчитать количество пиломатериалов?

Вероятность, что кто-то захочет обнаружить недостачу материалов на самом важном этапе монтажа, крайне мала. Для того, чтобы не оказаться в затруднительном положении, необходимо произвести заранее соответствующие расчеты и сделать это максимально аккуратно. Специалисты обращают внимание начинающих на тот факт, что существуют определенные таблицы, по которым с легкостью можно определить нужное количество дощечек для выкладки ската.

Домашнему кровельщику, вне всякого сомнения, приходится туго. Он должен ориентироваться не только на площадь самой кровли, но и на размер, напрямую зависящий от крутизны ограждающей конструкции (а чем она выше, тем больше материалов необходимо для покрытия). Именно поэтому, прежде чем приступать к работе, приходится вычислять количество пластин, способных покрыть один квадратный метр.

Для того, чтобы упростить расчеты, можно взять во внимание следующие данные:

• критический угол наклона ската составлять приблизительно пятнадцать градусов;
• наиболее оптимальная крутизна кровли, выполненной на основе деревянной черепицы, пятьдесят пять градусов;
• бревно длинной в четыре метра можно разделить максимум на десять чурок;
• из одной чурки может получиться лишь четыре доски (при этом их ширина будет около пятнадцати сантиметров);
• продольная линия дает возможность уложить не более семи пластин в ряд.

Большая часть вычислений, конечно, зависит от числа слоев потенциального покрытия. Однако, стоит понимать, что точной калибровки элементов чаще всего и не требуется.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

• Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
• они могут монтироваться мастером с не очень большим опытом;
• они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.
