Изучаем технологию монтажа фальцевой кровли

Конструкция фальцевой кровли

Для обустройства фальцевой кровли используют готовые, формованные заводским способом, заготовки, к которым относятся:

• Стартовые фальц-панели;
• Рядовые фальц-панели;
• Торцевые профили;
• Карнизные профили;
• Стыковые профили;
• Ендовые профили;
• Коньковые профили.

Для фиксации кровельных листов используют кляммеры, который крепятся одним концом к обрешетке, а другим заводятся в фальц, что позволяет надежно удерживать кровельный лист без повреждения его целостности.

Ключевым элементом, обеспечивающим технологичность монтажа фальцевой кровли и ее высокие эксплуатационные характеристики, является фальцевый замок, который может быть изготовлен как в одинарном, так и в более надежном двойном исполнении. Кроме того, замок может быть изготовлен как в стоячем, так и в лежачем положении, что определяет особенности монтажа и незначительно влияет на внешний вид готовой крыши.

Что касается материалов, которые используют для изготовления фальцевой кровли, то среди них можно назвать:

• Оцинкованную сталь – самый экономный вариант фальцевой кровли со сроком службы до 30 лет.
• Оцинкованная сталь с дополнительным пленочным ПВХ-покрытием, которое играет декоративную и защитную роли. Срок службы такой кровли 30-50 лет в зависимости от выбранного материала.
• Медные фальцевые кровли используются довольно редко из-за высокой цены, однако и срок их службы составляет более 100 лет.
• Листы из алюминия обеспечат срок службы до 80 лет при относительно невысокой стоимости.
• Цинково-титановый сплав для фальцевой кровли обеспечит срок службы до 100 лет.

Учитывая такое богатство выбора материалов для изготовления фальцевой кровли, значительную разницу в цене, при выборе следует учитывать и эксплуатационные затраты. Также, чтобы уберечь себя от ненужных трат, нужно основательно подойти к выбору компании, которой вы доверите монтаж фальцевой кровли.

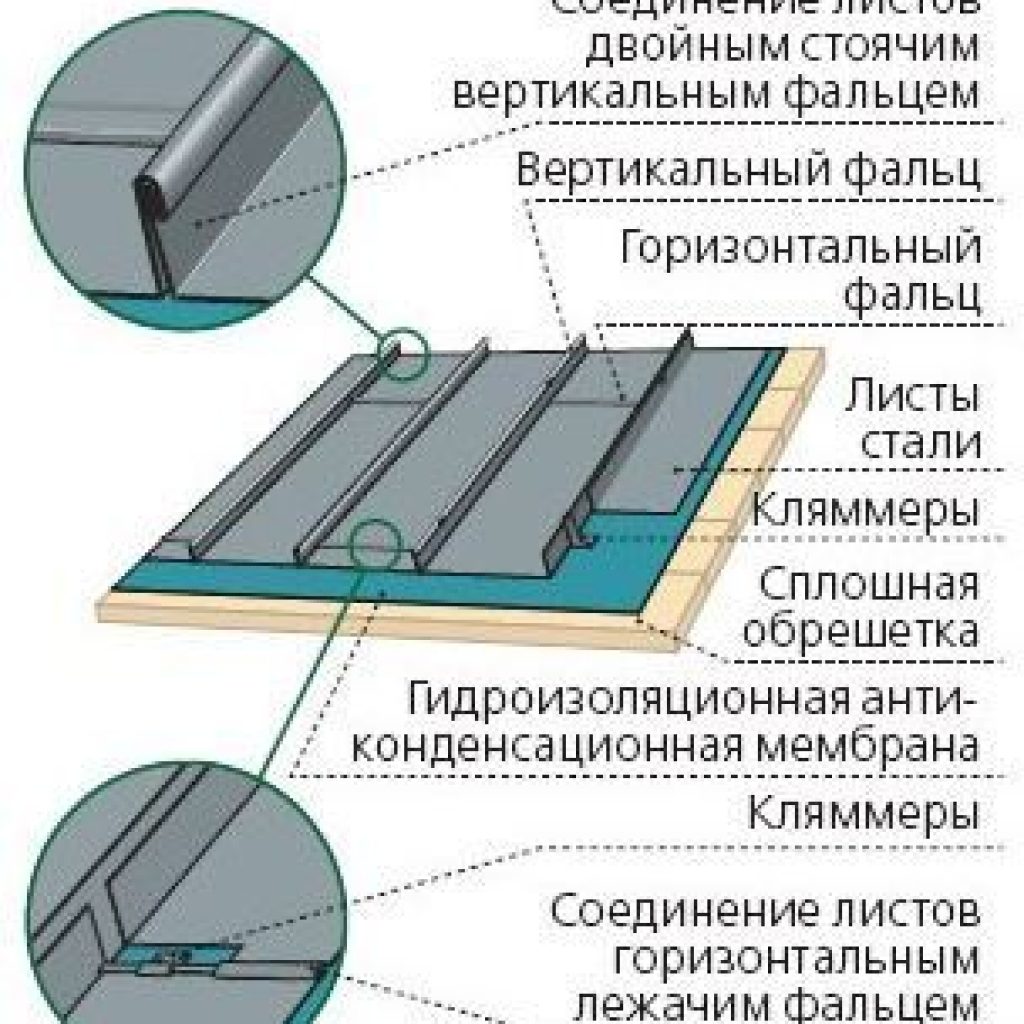

Классическая фальцевая кровля

Ответ на вопрос, что такое фальцевая кровля очень простой. Это покрытие из рулонной или листовой оцинкованной стали, соединенной специальными герметичными швами (фальцами).

Существует несколько видов фальцевых швов:

• лежачие;
• стоячие;
• одинарные;
• двойные.

Длинные боковые края листов, идущие вдоль ската, соединяют стоячим фальцевым швом, а горизонтальные стыки — лежачим.

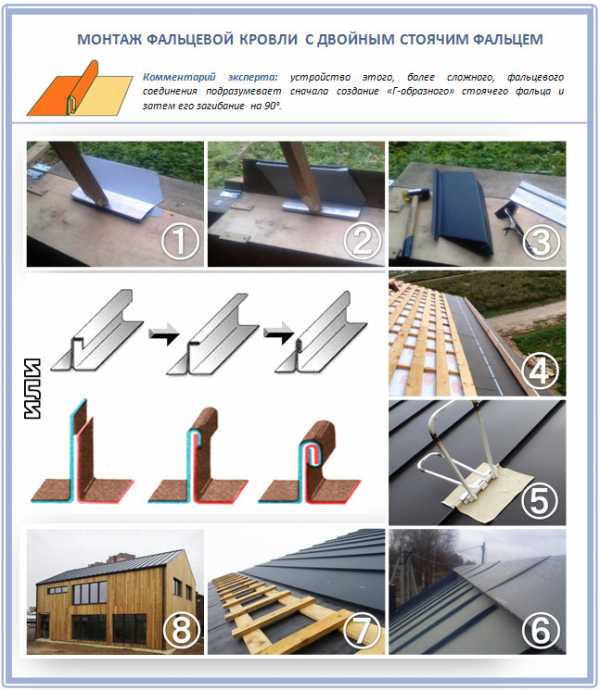

Самый надежный с точки зрения герметичности — стоячий двойной фальц. Его применяют на кровлях с малым уклоном (2-3 градуса). Одинарный фальц можно использовать на крышах с уклоном ската не менее 30 градусов.

Другой незнакомый рядовому застройщику термин – картина, не имеет отношения к живописи, а обозначает монтажный элемент покрытия, у которого кромочные части уже подготовлены для соединения в фальц.

Технология, по которой выполняется устройство фальцевой кровли, напоминает закрывание крышек домашней консервации.

Для этого используется специализированный ручной инструмент (фальцевые рамки), а при больших объемах работ — электромеханическими закаточные машины.

Однако, проще всего монтировать стальной лист, на кромках у которого есть самозащелкивающиеся фальцы.

Для изготовления фальцевой кровли используется несколько разновидностей металла:

• Оцинкованная сталь (толщина от 0,45 до 0,70 мм). Срок службы 25 лет;
• Оцинкованная сталь с полимерным покрытием. Срок эксплуатации 30-35 лет;
• Листовая медь. Долговечность кровли достигает 100 лет;
• Алюминий. Служит около 80 лет.
• Цинк-титан. Сложный в монтаже материал. Однако, при соблюдении технологии кровля из него не имеет ограничений по сроку эксплуатации.

Разновидности кровли

Стоит сравнить некоторые качества материалов, чтобы выбрать приемлемый вариант:

1. Кровля из меди считается самой долговечной, она может прослужить более 150 лет. У нее привлекательный внешний вид за счет особого фактурного рисунка, который имитирует разные материалы. Но стоит она дорого, хоть и окупается при эксплуатации.
2. У алюминиевого варианта легкий вес, он устойчив перед коррозией, разного рода нагрузками, механическими повреждениями. Прослужит такая кровля около 100 лет. Стоит дешевле, чем медная, может похвастаться хорошими эксплуатационными характеристиками.
3. Титан-цинковое покрытие отличается престижным видом, прочностью, надежностью. У этого материала высокий уровень пластичности. Со временем поверхность покрывается патиной (тонким налётом), но это не минус — так она смотрится благороднее.
4. Обычный металл — самый доступный по цене материал для крыши. Прослужить может до 60 лет. Покрытие из цинка обеспечит защиту поврехности от разрушения и коррозии.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.

Принцип установки конька с вентиляцией

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

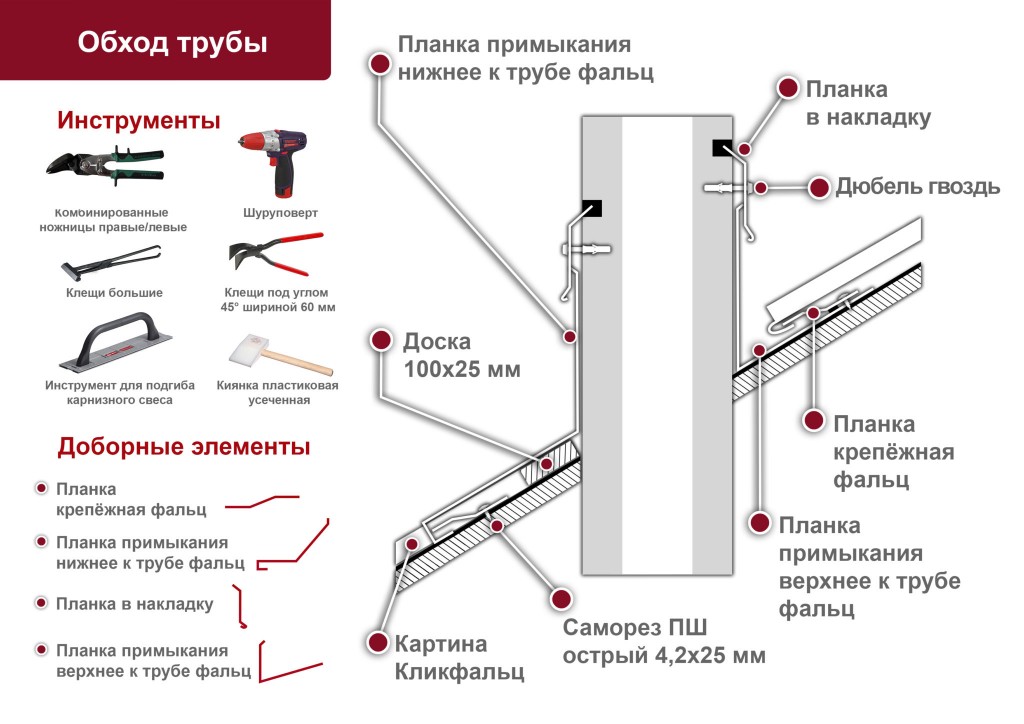

Проход трубы

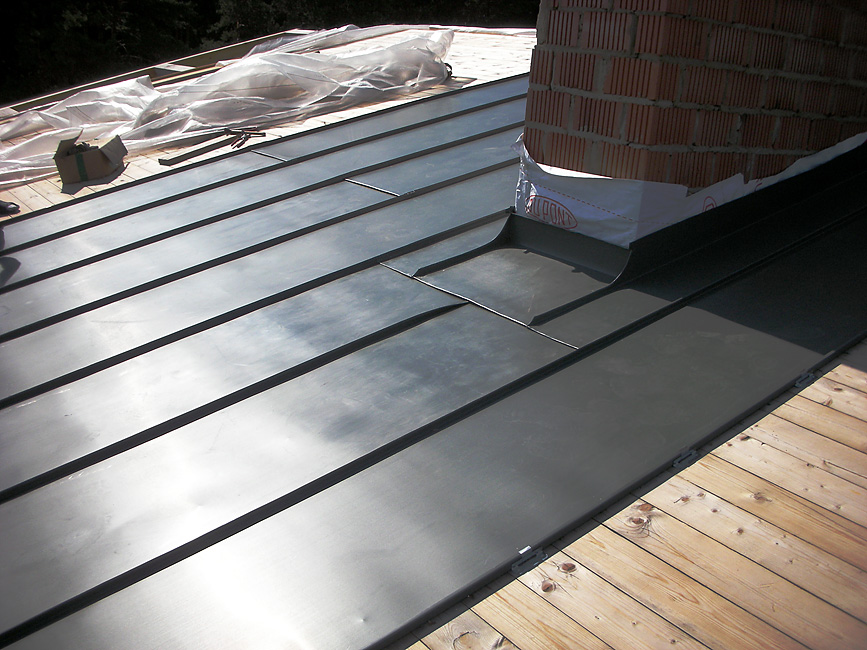

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

Преимущества и недостатки фальцевой кровли

Достоинствами данного вида кровли можно назвать:

• крыша, покрытая таким способом, полностью непроницаема благодаря швам, соединяющим детали покрытия;
• фальцевая кровля очень легкая, вследствие чего, устанавливается очень быстро, не требуя больших усилий;
• она обладает высокой износостойкостью и может обойтись без ремонта многие и многие десятки лет;
• может использоваться при покрытии крыш со сложной дизайнерской конструкцией;
• для фальцевой кровли могут использоваться самые разные материалы;
• большой выбор цветов;
• не горит.

К слабым сторонам относится:

1. Сильно слышно звуки дождя, града или ветра, как они ударяют по крыше. Исправить это можно укладывая звукоизоляционные материалы под кровлю.
2. Высокая вероятность удара молнией, необходимо сделать работы по заземлению.
3. Работы по монтажу фальцевой кровли должны проводиться профессионалами.

Стоит принять во внимание, что все вышеперечисленные недостатки могут быть устранены знающими свое дело специалистами.

Фальцевая кровля своими руками Строительство и ремонт Крыши

Решиться на самостоятельное строительство дома в нынешних экономических условиях сродни подвигу. Подчас поставить саму коробку дома гораздо проще и дешевле, чем соорудить на ней крышу. Связано это не только с трудоемкостью и опасностью проведения кровельных работ, но и со стоимостью материалов для покрытия кровли.

При возведении дома мы то и дело стараемся максимально снизить издержки на материалы. Иногда это является единственным выходом для завершения строительства. Если вы сделаете выбор на фальцевой кровле, то эту задачу можно решить достаточно успешно. Фальцевая кровля своими руками может быть создана достаточно просто и дешево.

При этом качество такой крыши будет ничем не хуже, чем сделанной из более дорогостоящей металлочерепицы.

Что собой представляет фальцевая кровля

При использовании фальцевой технологии в роли кровельного материала может выступать листовой металл или пластик. Листы сами по себе плоские, но их края имеют крепления, которые и называют фальцами. С помощью них соседние листы скрепляются между собой, не образуя влагопроницаемого шва. Края листов скручиваются особым образом. Делать это можно несколькими способами, но наиболее удобно осуществлять данный процесс с помощью электрических машинок, предназначенных специально для этой цели. Эти устройства максимально упрощают и ускоряю процесс фальцевания металлических листов.

Стоимость такой кровли несколько ниже, чем из готовых листовых материалов. Если же вы планируете сделать фальцевую кровлю и вовсе из рулонного или листового металла, предварительно не подготовленного для этой цели, то стоимость еще больше снизится.

Одним из основных преимуществ данного вида кровельного покрытия является то, что его можно собрать не только на сплошном основании, но и на разреженной обрешетке. Однако в этом случае требуется делать стропильную систему очень внимательно, точно рассчитывая шаг стропильных ног. В идеале они должны располагаться так, чтобы под каждым фальцем находился брусок стропильной ноги.

Иначе возникнет ситуация, что под воздействием разнонаправленных нагрузок от снега в зимний период листы разойдутся в результате прогибов. Это приведет к коррозии металла и попаданию влаги на чердачное перекрытие и стропильную система. Такая непродуманная кровля не сможет прослужить достаточно долго. Таким образом, можно сформулировать следующее правило. Если вы решили самостоятельно сделать фальцевую кровлю, то к расчету расстояния между стропильными ногами отнеситесь с должным вниманием.

Оно не должно быть больше ширины листов металла с учетом фальцевого замка. Для сплошной обрешетки это правило можно не соблюдать.

Преимущества монтажа фальцевой кровли из рулонного металла

С давних пор фальцевую кровлю сооружали из цельного листового металла определенной длины. Длина листов была меньше длины ската крыши. По этой причине приходилось делать не только продольные, но и поперечные фальцы. Такой подход сегодня становится все менее и менее популярным. Ведь большое количество швов требует точного обустройства обрешетки и особого подхода к пароизоляции. Образование конденсата под металлом ни к чему хорошему не приводит.

Более продвинутый подход – это сооружение фальцевой кровли из рулонного металла. Листы из рулона нарезаются такой длины, чтобы полностью закрыть скат по всей длине без образования поперечных швов. При этом продольные швы имеют очень высокую прочность и прекрасное качество. Они практически никогда не расходятся даже под очень большой массой снега.

Преимущества фальцевой кровли из рулонного материала заключаются в том, что:

• В этом случае может быть использована не только оцинкованная сталь, но и металл с нанесенным на него полимерным покрытием. Это повышает антикоррозийные качества кровли, что дает возможность эксплуатировать ее десятилетиями без изменения не только потребительских качеств, но и внешнего вида.
• Рулонный металл гораздо более гибкий, чем листовой. Это обстоятельство позволяет осуществлять монтаж двойного фальца. Металл в рулоне обладает высокой прочностью и герметичностью, что исключает проникновение под него влаги.
• При крутых скатах крыши рулонный металл использовать гораздо удобнее и безопаснее. Ведь рулон можно просто раскатать, не рискуя каждый раз жизнью и здоровьем, как при укладке листов по отдельности

Кроме всего прочего, работа машинкой по закрутке фальцев гораздо удобнее на рулонном металле. Ведь в данном случае требуется закручивать только продольный фальцы, а не возиться с горизонтальными после каждого листа.

Какие потребуются инструменты для монтажа фальцевой кровли

Особую важность в производстве работ по созданию фальцевой кровли играет правильный выбор инструмента. Особенно это относится к приспособлениям по закрутке фальцевых швов. Таких зажимных устройств существует два вида: механические и электрические. В первом случае зажим швов производится с помощью двух специальных рамок. С помощью первой рамки производится закрутка основного фальца, а с помощью второй рамки на нее наворачивается сопрягаемый лист металла и зажимается с образованием шва.

Использование электрической машинки в разы упрощает работу. За первый проход она закручивает основной одинарный фальц, а за второй полностью заканчивает работу, создавая завершенный шов. Вторая прокатка производится в обратном направлении. Это еще больше ускоряет всю работу, так как нет необходимости возвращаться в верхнюю часть крыши.

Кроме машинок для закрутки необходимо приготовить еще некоторый инструмент:

1. Несколько металлических молотков с плоской и закругленной головкой и обычные плоскогубцы.
2. Ножницы по металлу.
3. Достаточно мощная дрель.
4. Удлинитель для подачи электричества не менее 30 метров в длину.
5. Шуруповерт или соответствующая насадка на дрель. Впрочем, первый вариант намного удобнее, благодаря небольшому весу.
6. Измерительные приспособления.

Необходимые инструменты и материалы для монтажа

Для установки капельников своими руками потребуются такие материалы:

• капельники определенного типа в зависимости от вида кровли;
• крепежные элементы – оцинкованные гвозди или саморезы;
• герметик и мастика для обработки нахлестов;
• клеящаяся лента, двухсторонний скотч;
• уплотнительные элементы из каучука и резины;
• деревянные бруски, рейки и доски.

Заранее следует подготовить и инструмент: ножницы и ножовка по металлу, молоток и киянка, шуруповерт при использовании саморезов, плоскогубцы, малярная кисть, рулетка, металлическая линейка, уголок, строительный уровень.

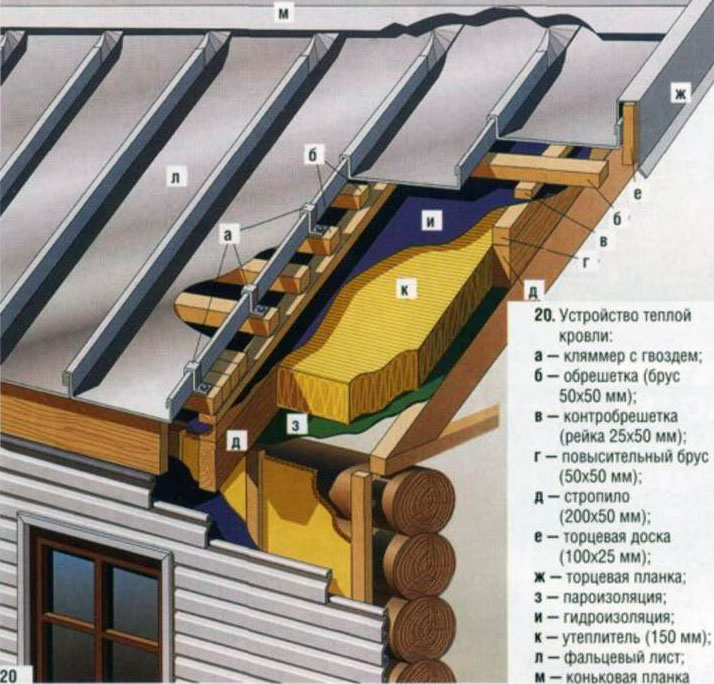

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

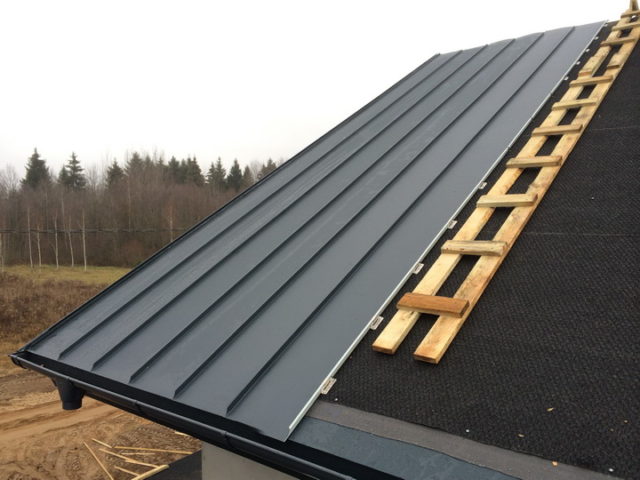

Монтаж фальцевой кровли

Конструкция фальцевой кровли может быть разной, но сама суть укладки всегда остается неизменной. Сейчас я расскажу, как лучше всего осуществлять работу по монтажу данного кровельного материала.

• После поднятия и крепежа стропильных балок нужно уложить пароизоляционный материал. Он раскатывается поверх стропил, но не натягивается, иначе, при дальнейшей эксплуатации полотно просто порвется.
• Далее идет устройство контробрешетки. Бруски крепятся параллельно стропильным балкам в результате чего немного приподнимают весь кровельный пирог и создают воздушную прослойку для вывода увлажненного воздуха.
• После этого, идет сама обрешетка. Она может быть, как сплошной, так и разряженной. Здесь нельзя точно сказать какая будет лучше, ведь строительное дело довольно индивидуально и нужно изучать варианты на месте. Предпочтительно использовать сплошное основание, но если вы желаете на этом сэкономить, то можно обойтись и разряженной плоскостью. Если вы экономный человек, то делайте зазоры между досками по 20-25 сантиметров, это максимально возможные параметры, после этого металл начнет деформироваться под собственным весом.

• Поверх обрешетки укладывают подкладочный ковер. Конечно, некоторые застройщики прекрасно обходятся и без него, но тогда такая крыши служит на пару лет меньше. Впрочем, на крутоуклонных крышах можно его не укладывать, на среднеуклонных лучше использовать локально, т.е. защитить карнизный свес, коньковой узел и ендову. Что касается малоуклонных крыш, то без подстилки никак не обойтись.
• На подкладку укладывается теплоизоляционный материал. Толщина слоя будет зависеть от условий региона вашего проживания. Чтобы создать дополнительную вентиляцию внутри самого кровельного пирога, нужно уложить несколько небольших по высоте брусков. Они приподнимут верхнюю гидроизоляцию и позволят воздушным массам выводить воду из теплоизоляционных плит. В противном случае можно попасть в ситуацию, когда тепловая изоляция выйдет из строя на следующий год.
• Параллельно вышеописанным работам можно приступать к сборке картин. Как уже говорилось, эта работа проводится на устойчивой поверхности – земле. Такие работы требуют специальных навыков и умений, поэтому если вы проводите данную процедуру впервые, то лучше пригласите на объект опытного кровельщика.
• После сборки картин их поднимают на крышу и крепят к основанию при помощи кляммеров. Стоит отметить, что при длине ската более 10 метров в ход идут подвижные кляммеры.

• Далее наступает самое интересное: создание самих фальцев. Для этого используется специальное оборудование под названием фальцезакаточная машинка. Если вы не приобретете такое устройство, то вам придется долго и упорно работать пассатижами. Всего в продаже имеется полуавтоматическая и автоматическая модель. В случае, если вы не желаете приобретать этот инструмент, то вы всегда можете взять его в аренду у кровельных бригад.
• После окончания всех работ устраиваются важные элементы кровельной системы.

При создании стропильной системы обязательно обработайте древесину защитными растворами, только так можно защитить пиломатериалы от пагубного воздействия влаги. Перед зажатием фальцев не забудьте залить в них герметик, чтобы вся плоскость приобрела максимальную герметичность. В случае, если обыкновенной естественной вентиляции будет не достаточно, то нужно устанавливать специальные устройства ее ведения искусственным образом. Для этого подходят аэраторы или дефлекторы. Их количество зависит от площади, но минимальное число всегда равняется двум.

Внимание

Резка фальцевых панелей и комплектующих отрезными и углошлифовальными машинками («болгарками») допускается только при условии защиты необрабатываемых участков от вылетающих опилок и последующей анти¬коррозионной окраски мест среза.

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Положения настоящей инструкции носят рекомендательный характер, способы устройства узлов кровли могут быть иными, в зависимости от конст¬рукции кровли, требований проектной документации и условий примененияизделий.

Все вопросы, не отражённые в инструкции, можно разрешить, обратившись к специалистам Завода фасада и кровли «ИНСИ».

Этапы монтажа ↑

Устройство основы начинают от карниза. Вдоль кромки карниза, накрывая подшивочную доску карниза с торцевой части, прибивают первую доску. Укладку продолжают по направлению конька, сохраняя расстояние между деталями обрешетки не больше 40 см. Затем необходимо установить дополнительные доски, к которым будут крепиться снегодержатели, переходные мостики и другое.

Конструкция обрешетки для различных элементов крыши ↑

При небольших уклонах крыши в 3–20° желательно использовать деревянную опалубку. По всему периметру карниза рекомендуется выполнять ее в виде дощатого сплошного настила, наименьшая ширина которого 700 мм.

В разжелобках, пожалуй, самых уязвимых местах кровли, и ендовах выполняется сплошной дощатый настил ( до 70 см на каждом скате).

Для придания дополнительной жесткости панелям, в местах устройства ендов, карнизов, примыканий к выступающим участкам здания устанавливают еще один профиль опалубки.

В случае Г-образных панелей ширина сплошного основания для этих участков должна быть порядка 60 см от края.

Сплошную основу рекомендуется выполнять также при сложной конфигурации конструкции крыши . В районе, где фальцевые панели стыкуются в поперечном направлении, укладывают доску, наименьшая ширина которой должна быть порядка 12 см. Именно на ней будет формироваться стык панелей с помощью лежачего фальца.

Для фальцевых панелей, имеющих самозащелкивающуюся систему используют металлическую обрешетку.

Довольно часто для разреженной обрешетки используют подкровельную пленку. Ее натягивают поверх стропил, начиная от нижней части, и крепят к стропилам посредством скоб строительного степлера.

Подкровельная пленка – двухсторонняя, и каждая из сторон имеет разные свойства. Поэтому очень важно пленку установить правильно.

Верхняя сторона, на которой, как правило, бывает нанесен логотип компании производителя должна смотреть вверх, в небо, а нижняя, без надписей – вовнутрь дома.

Каждый из следующих рядов пленки укладывают на предыдущий с нахлестом в 15–20 см. На пленку по обоим краям специально нанесены соответствующие сплошные линии, которые значительно упрощают ее укладку.

Далее на верхнюю плоскость стропил на поверхность натянутой пленки прибиваются бруски контробрешетки. По ширине они должны быть равны ширине стропильных ног, по длине –ширине подкровельной пленки, по высоте – примерно 3– 5 см (этого вполне достаточно, чтобы обеспечить воздушный зазор между гидробарьером и материалом для кровли).

Поскольку передвигаться по натянутой пленке невозможно, работы организуют поэтапно:

укладывают послойно пленку, контробрешетку и обрешетку; передвигаясь по смонтированному участку, аналогично монтируют следующий ряд.

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то обязательно потребуется установка двух дополнительных брусков. Их устанавливают по линии сгиба крыши с двух сторон от «хребта». После этого монтируют карнизную доску и начинают сборку обрешетки. Шаг обрешетки для металлочерепицы в данном случае рассчитывается таким же образом, как и при стандартной схеме. Затем производят монтаж карнизной системы. Металлочерепецу начинают укладывать только после проведения всех этих процедур, ориентируя и ровняя первый лист по планке карниза.

Важно! Расстояние между угловыми листами, которые подвергались обрезке и были установлены возле «хребта» не должно превышать 10 см.

Для того чтобы установить узлы конька нужно поровнять коньковые планки относительно угла «хребта». В случае использования прямого конька, его нужно обрезать согласно имеющимся углам, а для полукруглого предусмотрены специальные заглушки. Причем, лучше всего использовать пластиковые модели.

Схема монтажа конька для крыш с треугольным или трапециевидным скатом

Коньковая планка должна быть расположены строго по оси «хребта». Это не слишком сложная задача, если углы ската одинаковые. Если же они имеют разную величину, то задача существенно усложняется. В качестве вспомогательного материала используют яркую монтажную пену, которая позволяет определить качество примыкания к скатам.

Монтаж фальцевой кровли — инструкция и технология

Одним из востребованных покрытий для крыши дома считается фальцевая кровля, которая представляет собой пластины из металла (картины), соединенные между собой специальным креплением — фальцем. Производятся картины в четырех видах: одинарные стоячие, одинарные лежачие, двойные лежачие и двойные стоячие. Стоячие монтируются вдоль склона крыши и фиксируются металлическими полосами (швами), а лежачие располагаются поперек склона и так же скрепляются полосами.

Картины из металла соединяются только на крыше с помощью инструментов, предназначенных для монтажа фальцевой кровли. Это может быть ручной аппарат либо кромкогибочная машинка, работающая от электроэнергии.

Для ручной работы дополнительно применяют герметик, не пропускающий влагу в соединения. Так же существует еще один вид фланцевой кровли, который отличается самозакрепляющимися элементами. Соединяются такие картины без использования специальных инструментов.

Металлические листы могут быть изготовлены из меди, стали, титана, алюминия и др. металлов, при этом каждый из них имеет разные свойства и срок службы.

Перед тем как приступать к монтажу фальцевой кровли необходимо подготовить все инструменты для этой работы.

Инструменты для монтажа фальцевой кровли

Механический либо электрический зажим замков кровельного материала является основным агрегатом, без которого невозможно обойтись.

• Плоскогубцы

• Молоток

• Электродрель

• Шуруповерт

• Измерительные инструменты

• Ножницы по металлу, а так же высеченные ножницы

• Киянка

Инструкция по монтажу фальцевой кровли

Монтироваться кровля может как на ровном сплошном основании, так и на специально изготовленной обрешетке. Для того чтоб картины не прогибались, ослабляя шов, решетку необходимо выполнять, учитывая расстояние расчетного шага. Сплошное основание применяется для сложных конструкций крыш либо в местах свесов или выступов.

Обрешетка может быть изготовлена как из деревянных, так и металлических планок. При этом планки должны быть идеально ровными.

Данная технология фальцевой кровли используется обычно для крыш с уклоном больше 14 градусов. Для меньшего наклона следует обязательно изготавливать сплошной каркас и монтировать только двухслойные картины, значительно уменьшающие процент проникновения влаги.

Еще одним немаловажным моментом считается соблюдение основных режимов температуры и влажности в пространстве под крышей. При нарушении этих норм на чердаке может образовываться конденсат, который впоследствии приведет к коррозии металлических пластин.

Технология монтажа фальцевой кровли

Изначально изготавливаются отдельные элементы крыши, которые будут монтироваться на карнизах, желобах и на др. выступающих ее частях. Металлические пластины разных размеров и форм создаются сразу на строительной площадке. Там листы замеряются, разрезаются по отмеченным линиям и соединяются в картины. После чего загибаются стоячие фальцы.

Все заготовленные картины поднимаются на крышу, где их боковые стороны скрепляются стоячим фальцем. Затем она монтируются к обрешетке клямерами.

Клямер это полоса из стали, которая предназначена для крепления навесных либо облицовочных конструкций. Таким образом, один конец полосы вставляется в стоячий фальц, а вторая крепится к обрешетке.

Все вентиляционные либо дымоходные трубы закрываются специальным стальным фартуком.

Листы крепятся сверху вниз. Если длина склона больше 6 метров, картины изготавливаются из нескольких частей, так как длинные листы будет сложно транспортировать и монтировать.

После монтажа фальцевой кровли на верхней грани склона устанавливается конек, который может быть плоской либо фасонной формы.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца.

Если использовать специальное покрытие, оснащенное самозащелкивающимся фальцем, а также двойной стоячий фальц, можно обеспечить высокий уровень герметичности.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали.

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Плюсы и минусы медной крыши

О преимуществах фальцевой медной кровли выше уже говорилось:

• большой срок эксплуатации;
• стойкость к температурным изменениям – не теряет своих качеств в температурном диапазоне от -70…+150°С. Следовательно, такой крыше не страшно нагревание от солнца и сильные морозы суровых северных широт;
• легкий вес – 1 квадратный метр медного листа весит около 7 кг, поэтому не требует дополнительного усиления стропил;
• устойчивость к коррозии;
• ремонтопригодность – при необходимости несложно заменить лист меди на другой.

Среди недостатков выделяются следующие:

• высокая стоимость, но, учитывая срок эксплуатации – не меньше ста лет, – средний срок окупаемости всех затрат составляет около 30 лет;
• повышенная теплопроводность – быстро нагревается летом, охлаждается зимой;
• слабая звукоизоляция – шум дождя будет слышен в помещении. Требуется дополнительная шумоизоляция.

Даже при наличии недостатков достоинств и преимуществ перед другими видами покрытий у медной кровли намного больше. Эстетичность, долговечность и экологичность – те качества, которые делают столь популярной медную фальцевую кровлю.
