Монтаж битумной черепицы своими руками. Видео

Требования к кровле для правильного монтажа мягкой черепицы

Для того, чтобы приступить к работе, необходимо выполнить следующие условия, которые предъявляют практически все производители гибкой кровли:

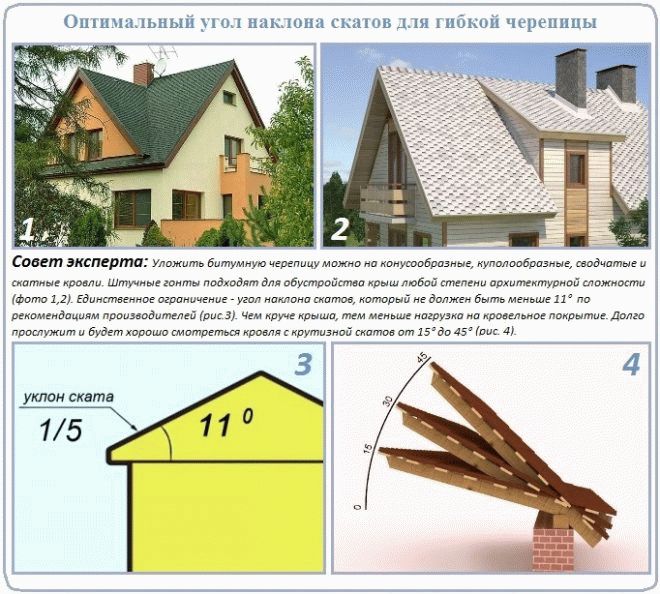

1. Уклон крыши должен быть более 11 градусов. При несоблюдении этого пункта все производители снимают с себя установленные гарантии на продукцию. Следуйте этой рекомендации.
2. Работы по монтажу мягкой кровли должны проходить при температуре от +5 до +25 градусов по Цельсию. Если температура окружающего воздуха ниже установленного порога, то возможно применение промышленного термофена. При работе в жару, битумная черепица становится мягкой, и ходить по ней во время монтажа не рекомендуется. В этом случае нужны специальные подставки для ног. Чтобы не усложнять себе работу – просто придерживайтесь установленного температурного интервала.
3. Основание под мягкую кровлю должно быть сплошным. Простая обрешётка здесь не годится.

Материалы и инструменты

Материал для устройства гибкой кровли:

• битумная рядовая черепица;
• коньково-карнизная черепица;
• ендовый ковер;
• металлические капельники;
• подкладочный ковер;
• резиновые уплотнения выводов;
• вытяжные вентиляторы;
• битумная смола;
• кровельные гвозди с широкой шляпкой;
• саморезы.

Необходимый инструмент для выполнения работ:

• электролобзик;
• строительный фен;
• ремень для инструментов;
• молоток с пробойником;
• ножовка, если нет электролобзика;
• ножницы по металлу;
• пистолет для баллона с клеем или мастикой;
• кровельный нож;
• метрическая рулетка;
• шпатель;
• меловой шнур;
• карандаш.

Особенности устройства ↑

Технология укладки  битумной черепицы не очень отличается от технологии возведения жесткой кровли, поскольку черепицу можно использовать для кровель, имеющих большой угол ската (с 12°). И по своей прочности такая кровля ничем не уступает металлочерепичной

Огромное достоинство гибкой черепицы – возможность возведения крыши любого вида, сложности и геометрической конструкции. Кровельный пирог под битумную черепицу обычно включает в себя обрешетку, стропильную систему, пароизоляцию, теплоизоляцию и слой гидроизоляции.

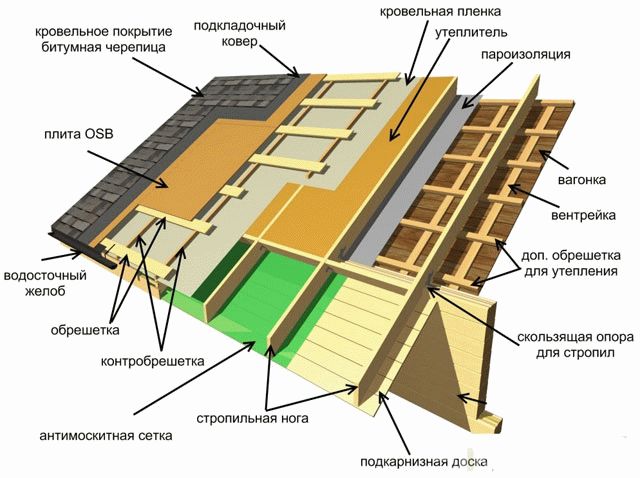

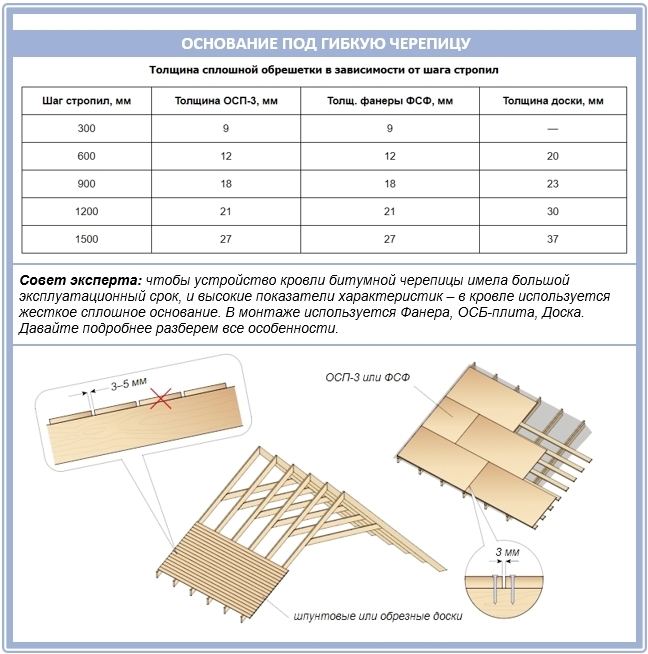

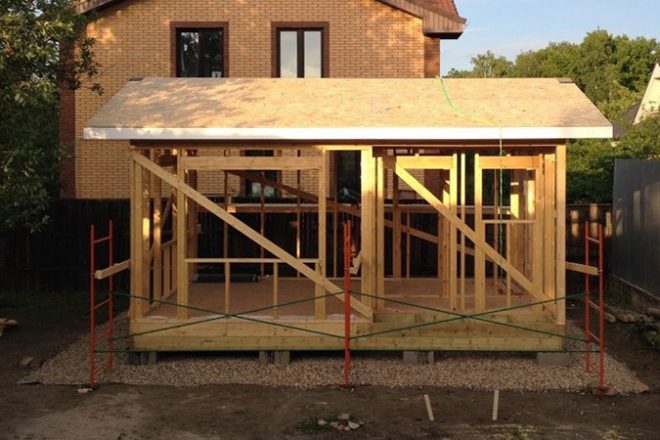

Основанием кровли является обрешетка. Она должна быть прочной, неподвижной, сухой и хорошо вентилированной. Материал для обрешетки должен иметь влажность порядка 20%.

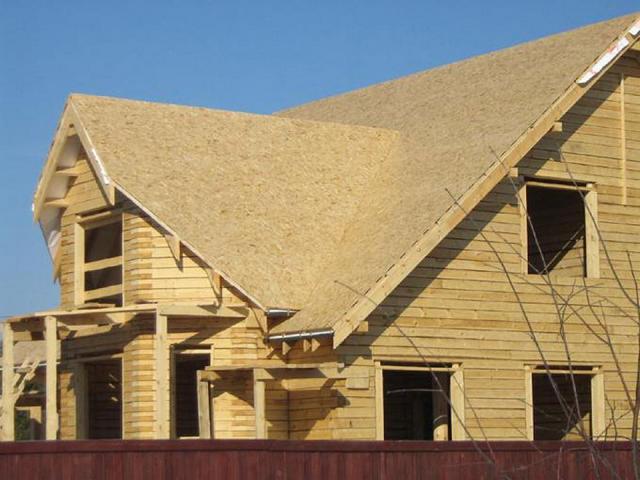

В качестве материала для основания используют влагостойкую фанеру, ориентировано-стружечную плиту (OSB), доски (зазор между ними при укладке должен быть меньше 5 мм). Можно использовать также более дешевый отечественный аналог – цементные фибролитовые листы высокой плотности.

Для основания битумной кровли используют также альтернативный способ, в котором комбинируются листовой материал и обрешетка из досок. Таким образом в подкровельном пространстве вентилирование происходит одновременно в двух направлениях. Поскольку материал, из которого выполнена битумная черепица, органических компонентов не содержит, то ей не страшны ни плесень, ни грибок. Однако стропильная конструкция выполнена из дерева, поэтому все ее элементы следует обработать антисептиком.

Если уклон ската меньше 12°, то перед началом монтажа черепицы на крыше по всей ее площади необходимо выполнить основу из прокладочного ковра.

Что такое гибкая черепица и ее виды

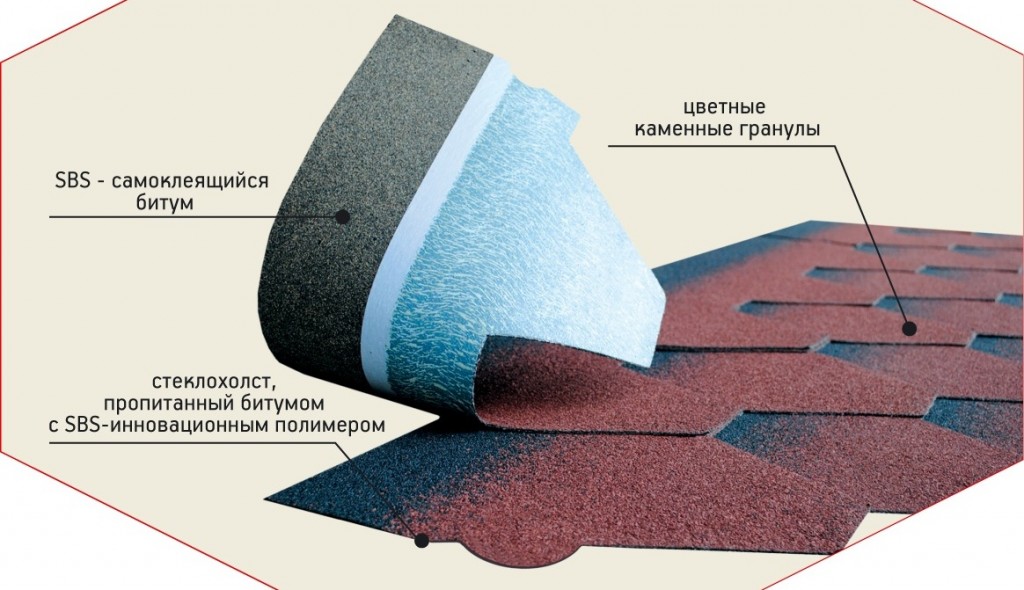

Небольшие плоские листы гибкого кровельного материала, имеющие один фигурный край и называют  мягкой черепицей. В ее основе чаще всего лежит стеклохолст или стеклоткань, но используют иногда и органическую целлюлозу — войлок. Основу с двух сторон пропитывают составом, большая часть которого — битум (битумно-полимерная смесь).

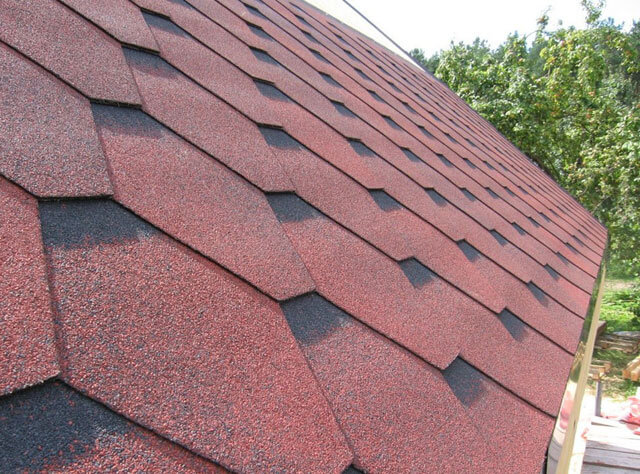

Так выглядит мягкая битумная черепица на крыше бани

Лицевую часть затем посыпают окрашенным базальтовым гранулятом или минеральной крошкой. Ее окрашивают по особым технологиям, благодаря которым цвет не теряется десятилетиями. Присыпка не только улучшает внешний вид. Она придает поверхности повышенную износостойкость, защищает от атмосферных явлений и нейтрализует воздействие ультрафиолета.

Иногда посыпка в некоторых местах отлетает. Это случается редко, причем практически всегда с элементами из эконом-сегмента. Дефект легко устраняется при помощи клея и присыпки соответствующего цвета.

Тыльная сторона поверх битумного слоя покрывается:

• Клеящим составом, который закрывают плотной пленкой. Этот тип называют самоклеящейся гибкой черепицей. Иногда клеевая поверхность занимает лишь часть листа, иногда клеем покрыто все полностью. Пленка отеляется легко, снимают ее непосредственно перед укладкой мягкой черепицы. Кроме клеевого состава используют гвозди. Это повышает надежность и позволяет выдерживать значительные ветровые нагрузки. Под гвозди есть заводская перфорация или четкие рекомендации производителя о том, где должен располагаться крепеж.
• На некоторых моделях на тыльной стороне насыпан кремниевый песок. Эту плитку называют «традиционная». Песок не позволяет листам склеиваться между собой. Этот вид клеится при помощи специальных мастик, но также фиксируется гвоздями. То есть, сначала основание промазывается мастикой, затем на нее выкладывается лист черепицы, который в указанных местах прибивается гвохдями.

  Некоторые из видов мягкой черепицы

Особенности кровельного материала

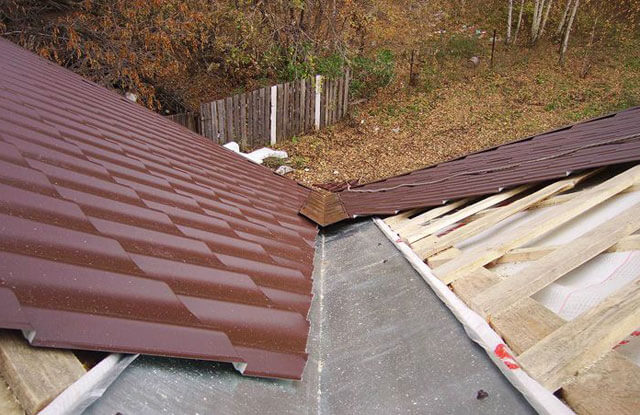

Металлочерепица – это кровельный материал на основе тонких металлических листов с полимерным покрытием, исполняющим защитную и декоративную роль, имеющий определенный профиль, по внешнему виду напоминающий керамическую черепицу.

Она предназначена для покрытия любых скатных крыш с уклоном не менее 14°С, при температуре воздуха в диапазоне от – 50 до +50°С.

В качестве основы, чаще всего, применяется низкоуглеродистая сталь, покрытая цинковым слоем. Может использоваться алюминиевый и медный лист. Толщина металлопроката составляет 0,35-0,65 мм. Помимо цинкового покрытия металл может защищаться цинкоалюминиевым, алюмокремниевым, железоцинковым слоем.

Наиболее распространенное полимерное защитно-декоративное покрытие выполняется из полиэстера и имеет толщину 25-35 мкм.

Для особых условий выпускается металлочерепица с:

• полиуретановым,
• поливинилденфторидным,
• акрилатным,
• полиэфирным и пластизольным покрытием толщиной до 200 мкм.

Полимерные покрытия отличаются по текстуре поверхности (глянцевые, матовые, мелко- и крупнозернистые, тесненные) и цвету.

Металлочерепица классифицируется по нескольким параметрам:

1. По основе: лист оцинкованный (О), оцинкованный с органическим покрытием (ЛКЦН), с алюмоцинковым покрытием (АЦ), с цинкоалюминиевым покрытием (ЦА), с алюмокремниевым покрытием (АК), с электролитическим оцинкованием (ЭОЦП), из цинкового сплава (ТЦ).
2. По защитно-полимерному покрытию: с лакокрасочным покрытием (Лк), с полимерным покрытием из поэстера (РЕ), эпоксида (ЕР), пластизола (PVC), полиэфира с силиконом (SP-SI), акрилсиликон (AY-SI), смеси полиэстера с полиуретаном (Purex), полиуретана (Pur), модифицированного полиуретана (PUR-PA), смеси полиуретана с полиамидом (Pural), полиэфира (SP), поливинилденфторид (PVDF), акрила (AK). Металлочерепица без покрытия не имеет дополнительной маркировки.
3. По нанесению покрытия: односторонние (С) и двухсторонние (Д).
4. По профилю: асимметричный – «Монтеррей» (Мнт), «Супер Монтеррей» (СМнт), «Сьерра», «Испанская Сьерра», «Испанская Дюна», «Макси» (Мкс); симметричный — «Венеция», «Мурано», «Реальто», «Ферарра», «Бела Сара», «Финнера», «Элит» (Эл),«Декоррей», «Андалузия», «Банга», «Бобровый хвост», «Эльбрус», «Адамант»; трапециевидный – «Каскад».
5. По способу монтажа: листовая и модульная.

В обозначении металлочерепицы используются буквы и цифра, в т.ч. ширина, длина и толщина в мм.

Плюсы и минусы

Выделяются такие преимущества металлочерепицы:

• пониженный вес (не превышает 5 кг на 1 м2 площади кровли);
• высокая прочность;
• экологичность;
• широкий ассортимент, различающийся по профилю, цвету и фактуре поверхности;
• пониженная стоимость монтажных работ;
• возможность строительства зимой;
• простота и высокая скорость монтажа;
• повышенная долговечность;
• возможность укладки прямо по старому кровельному покрытию;
• привлекательный внешний вид, широкие возможности для дизайна.

Следует отметить и наличие недостатков у материала:

• шумность при осадках и ветре, этот эффект можно существенно понизить путем использования специальной звукоизоляции;
• повышенная отходность при сложных формах кровли;
• коррозия при нарушении защитных покрытий;
• необходимость использования специальных инструментов при монтаже;
• повышенная теплопроводность, требующая надежной, дополнительной теплоизоляции;
• высокая вероятность накопления конденсата, что повышает требования к вентиляции.

В целом, преимущества заметно преобладают над недостатками, что и обуславливает популярность использования металлочерепицы в частном строительстве.

Монтаж рядовой гибкой черепицы Дёке Пай

В процессе производства черепицы вдавливаться и оставаться в битуме может не весь гранулят, поскольку его насыпают с избытком. Излишки гранулята могут осыпаться при транспортировке и укладке гонтов. Это, а также присутствие отдельных гранул и влаги внутри упаковки допускается технологией.

Разметка поверхности кровли

Перед укладкой рядовой черепицы на кровлю с помощью мелованного шнура наносят разметку. Ее линии будут служить ориентиром при укладке гонтов.

Вначале находят середину кровельного ската и на сгибе карнизной планки обозначают точку 1. С обеих сторон этой точки через 150 см от нее отмечают точки 2 и 3. От точки 2 в направлении точки 3 отмеряют 200 см и ставят здесь точку 4. На таком же расстоянии от точки 3 в направлении точки 2 отмечают точку 5.

Пользуясь шнуркой как циркулем, чертят две дуги с центрами в точках 2 и 3. Началами дуг будут являться точки 4 и 5 соответственно. Точку соединения дуг обозначают 6 и проводят от нее линию до точки 1. Полученная линия 6-1 перпендикулярна линии сгиба карнизной планки, ее продлевают до конька.

Далее отмечают линии параллельно сгибу карнизной планки. Расстояние между линиями зависит от используемой коллекции черепицы, его определяют по таблице 2. Первую линию отмечают на расстоянии "а" от сгиба карнизной планки, а все остальные линии наносят с шагом "b".

Параллельно линии 6-1 наносят линии от конька до сгиба карнизной планки. Расстояние между ними зависит от используемой коллекции черепицы и также определяется по таблице 2, столбец "с".

Таблица №2.

Разметка используется в качестве «справочной» сетки.

Обратите внимание:виниловый сайдинг Дёкепанели "под камень" и "под кирпич" Docke-RD-StepDocke StandardDocke Lux

Правила монтажа гибкой битумной черепицы Дёке

Непосредственно перед монтажом с тыльной стороны гонтов удаляют пленку №1. Защитную плёнку №2 удалять не нужно.

Черепица из разных партий может несколько отличаться по цвету, поэтому на одном кровельном скате следует использовать материал из одной партии.

Для обеспечения равномерного цвета специалисты компании Вестмет рекомендуют при монтаже черепицы Дёке поочередно укладывать гонты из трех разных упаковок. Порядок чередования гонтов приведен ниже на схеме:

Одним цветом обозначены гонты черепицы из одной упаковки. Такой порядок чередования гонтов применяется для любых коллекций черепицы Docke PIE.

Для прикрепления рядовой черепицы используют крепежи типа 1 (см. таблицу 1). Их расположение и количество зависит от формы гонтов черепицы и угла уклона кровельного ската. Схемы расположения крепежей приведены в таблице 3.

Таблица 3. Расположение гвоздей

Монтаж черепицы начинают от низа кровли.

Если длина ската составляет менее 5 метров, то черепицу начинают укладывать от края кровли, если более – от его середины. На кровле с ендовой черепицу начинают укладывать с целого гонта от ендовы.

Первый ряд гонтов монтируют так, чтобы их нижний край находился на расстоянии 10 мм от нижнего края карнизной полосы.

При необходимости крайние гонты в ряду подрезают до нужного размера. На обрезанной стороне гонта отрезают верхний уголок для обеспечения отбоя воды. Обрезанный край гонта снизу промазывают на ширину 10 см мастикой и приклеивают к кровле.

На боковых сторонах гонтов имеются насечки, они служат ориентиром при укладке последующих рядов черепицы. Гонты расположенного выше ряда монтируют так, чтобы насечки на них совпадали с верхней кромкой черепицы нижележащего ряда.

По горизонтали гонты последующего ряда сдвигают на половину ширины "лепестка" по отношению к гонтам предыдущего ряда.

Коллекции «Кёльн», «Шеффилд», «Сота»

Коллекции «Генуя», «Гранада», «Тетрис»

Коллекция «Цюрих»

Коллекция «Ницца»

Коллекции «Льеж», «Кольчуга»

При наличии ендовы укладку черепицы начинают от нее. Подходящие к ендове гонты обрезают так, чтобы край находился на расстоянии 50-75 мм от оси ендовы. Их верхние уголки со стороны ендовы обрезают для обеспечения отбоя воды. Место соединения обрезанного края гонта с основанием обрабатывают на ширину 10 см мастикой. При монтаже черепицы в области ендовы оставляют непробиваемую гвоздями зону шириной 30 см в обе стороны от оси ендовы.

Монтаж проходящих через кровлю элементов вентиляционной системы необходимо осуществлять в соответствии с инструкциями по их установке. При использовании аэраторов Docke AIR следует руководствоваться соответствующей инструкцией.

Установку снегозадержателей на кровлю производят согласно инструкциям соответствующих производителей.

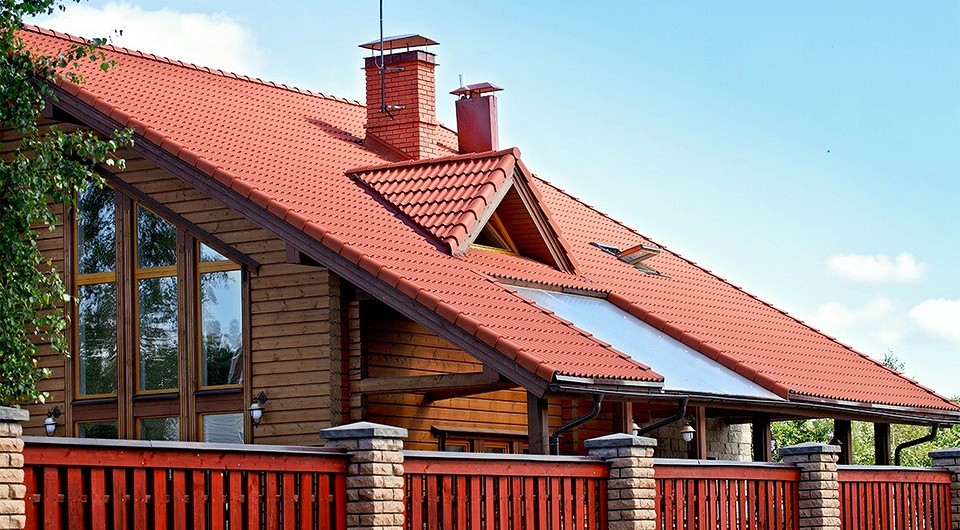

Основные преимущества мягкой черепичной кровли

Битумной черепицей можно покрывать скатные крыши, имеющие практически любую геометрию и уклон от 12 градусов и выше. Данный материал достаточно легок. Квадратный метр покрытия весит около восьми килограммов. Это более, чем в шесть раз легче натуральной черепицы.

Действие солнечных лучей приводит к некоторому размягчению битума и спаиванию гонтов в сплошное покрытие. Кровля из битумной черепицы приобретает герметичность, высокую влагонепроницаемость и стойкость к деформациям.

Разнообразие форм нижней кромки, расцветок, защитных присыпок и покрытий позволяют создавать индивидуальный облик строениям. Кровли получаются аккуратными, эстетичными и приобретают благородство.

Битумная черепица относится к экономичным материалам. Кроме того, что ее цена и стоимость монтажных работ сравнительно недороги, приобретать дополнительные элементы для коньков и примыканий не требуется. Их оформляют из разрезанных вдоль черепичных листов.

Укладка битумной черепицы отличается минимальным количеством отходов, остающихся после монтажа.

Кроме вышеперечисленных преимуществ мягкой черепицы, она имеет еще целый ряд положительных качеств, таких как:

• невосприимчивость к процессам гниения и коррозии;
• устойчивость к распространению плесени и грибков;
• невозможность разрушения покрытия насекомыми или грызунами;
• диэлектрические способности;
• высокий уровень шумопоглощения (капли дождя и крупинки града не барабанят по поверхности);
• отсутствие обязательной установки снегозадерживающих элементов, благодаря шероховатости верхнего слоя черепицы;
• удобство при транспортировке за счет небольших габаритов кровельного материала.

К недостаткам битумных гонтов можно отнести необходимость тщательной подгонки основания. Оно не должно иметь каких-либо отклонений.

Монтаж битумной черепицы

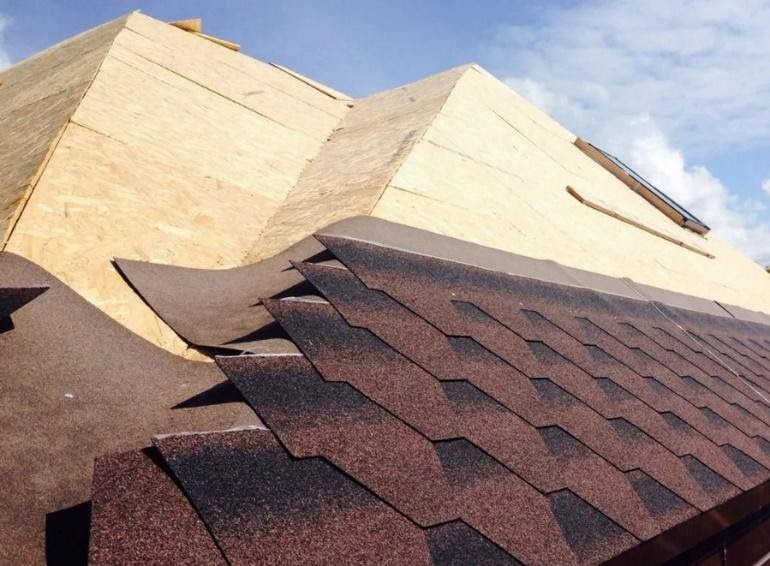

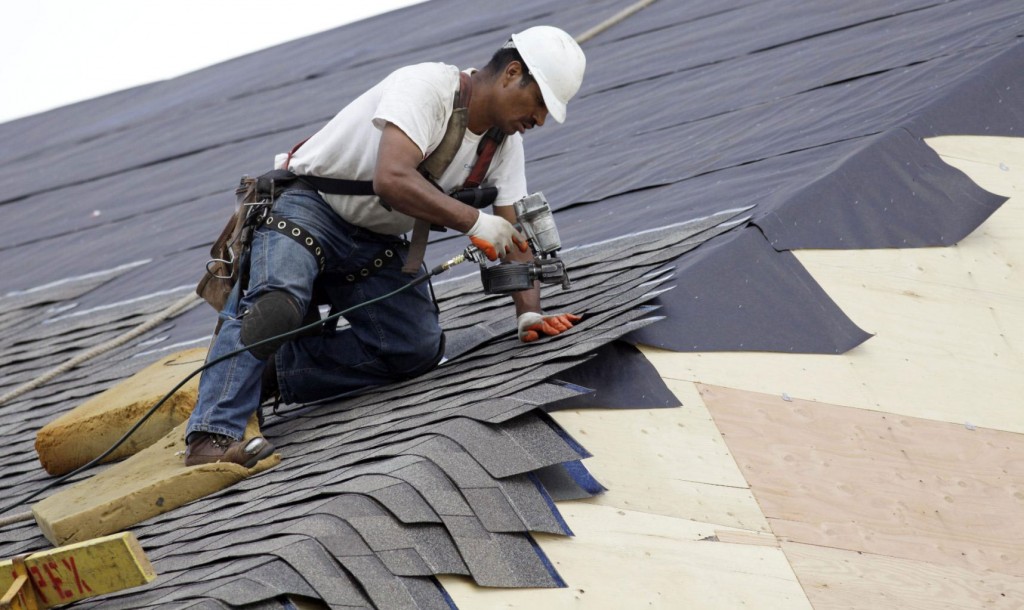

Итак, переходим к самому главному процессу – монтаж битумной черепицы. Сделать этот процесс на самом деле очень просто. Здесь нет каких-то сложных и тонких нюансов. Все достаточно просто. Начинать укладку кровельного материала надо с середины ската крыши, передвигаясь в стороны к фронтонам. Укладка элементов производится встык. Начинать монтаж надо с карнизной части, при этом рекомендуется от самого карниза немного отступить вглубь ската кровли приблизительно на 1-2 см.

Укладывается один элемент на кровлю, который прибивается к плоскости крыши четырьмя гвоздями. Перед тем как установить битумную черепицу, необходимо с тыльной ее стороны снять полимерную защитную пленку. Нижняя плоскость у некоторых производителей является самоклеящейся. Те отрезки черепицы, которые попадут своими краями на фронтонные планки, должны обязательно не только крепится гвоздями, но и дополнительно проклеиваться. Клей наносится полосками, которые затем размазываются кисточкой. Ширина клеевой полосы – 5 см. Не забываем провести крепление кровельными гвоздями.

Обратите внимание на то, как надо правильно укладывать элементы битумной черепицы на ендове. Во-первых, второй слой подкладочного материала не должен быть широким, поэтому его подрезают на ширину 30 см, то есть, по 15 см с каждой стороны от угла ендовы. Во-вторых, чтобы скрасить скос данного элемента кровли, необходимо крайние гонты черепицы, соприкасающиеся с ендовой, отрезать по скосу, используя строительный нож. В месте примыкания нужно пробить край черепицы гвоздями, и обязательно края проклеиваются.

Одна из самых сложных операций по покрытию крыши битумной черепицей, это установка гонтов вокруг мест примыкания, то есть, это выход дымохода, вентиляционный выход. Что сложного может встретиться именно около этих элементов?

Во-первых, вертикальная часть выхода (дымоходный или вентиляционный) – это плоская поверхность, по которой дождь может проникнуть внутрь кровельного пирога, а дальше под саму крышу. Во-вторых, непросто будет создать герметичность примыкания, не используя другие элементы. Поэтому выход надо герметизировать сразу несколькими материалами.

• Если выход трубы дымохода имеет в сечение прямоугольник, то это самый простой вариант. Надо просто по всему периметру уложить разрезанную вдоль рейку (получается профиль с сечением треугольника), которую укладывают по периметру дымохода. Крепление в данном случае производится к кровле. Далее выход закрывается подкладочным материалом, укладывается поверх угольника и крепится клеевым составом. В таком же порядке монтируется и сам кровельный материал только с условием, что он будет перекрывать подкладку на 20-30 см по высоте. Нередко специалисты устанавливают даже поверх краев битумной черепицы, уложенных по периметру, металлические планки, которые будут отводить воду на кровлю.
• Если выход вентиляционный или дымоходный – это круглая в сечении труба, то стоит для защиты использовать специальный элемент, который называется колпак. Он просто надевается на вентиляционный выход сверху и крепится к кровельной системе саморезами или гвоздями. Сделать это несложно.

Внимание! Чтобы обеспечить максимальную герметичность места примыкания, специалисты рекомендуют выход (вентиляционный или дымоходный) обработать силиконовым герметиком прямо по месту установки металлической верхней планке.

И последний элемент, который надо будет покрыть битумной черепицей, это конек кровли. Здесь все просто. Надо из гонтов готового материала вырезать полосы шириною, равной перехлесту конька с одного ската на другой, и прибавить к этому размерному показателю по 5 см с каждой стороны. Производится покрытие конька крыши черепицей с креплением клеем и гвоздями. Расстояние между гвоздями 10 см, клей наносится на подкровельный материал шириною 5 см.

В принципе, все. На этом можно считать, что крыша покрыта битумной черепицей. Как видите, процесс не самый сложный, но некоторые нюансы делают его особенным. Вообще, битумную черепицу сегодня все чаще используют в частном домостроении. Ею кроют не только хозяйственные постройки, но и основные дома. Обязательно посмотрите видео.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Монтаж битумной черепицы своими руками

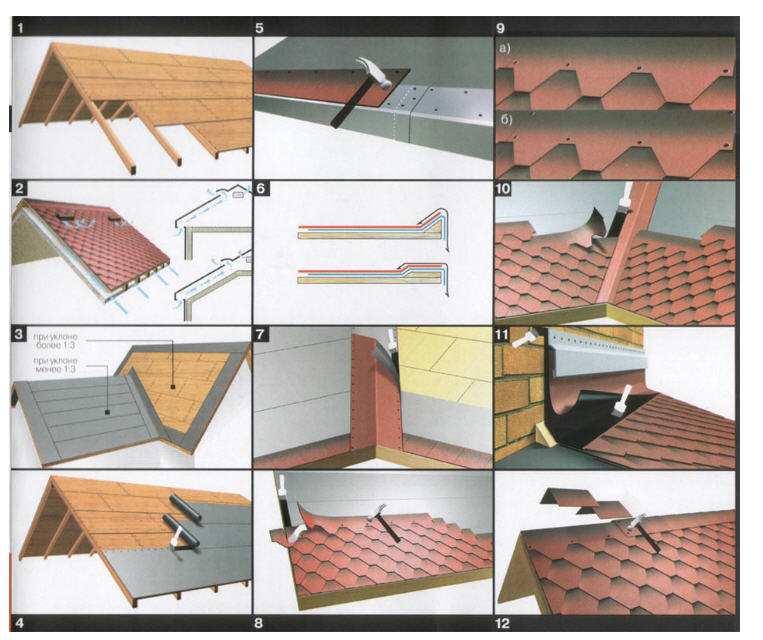

Для монтажа гибкой черепицы необходимо подготовить жёсткое основание из листов влагостойкой фанеры или плит ОСБ. Это обезопасит монтажные работы, поспособствует более надёжной герметизации выводов, а также позволит эффективно компенсировать возможную конденсационную влажность. Плиты укладываются на стропила, создавая сплошную обрешётку.

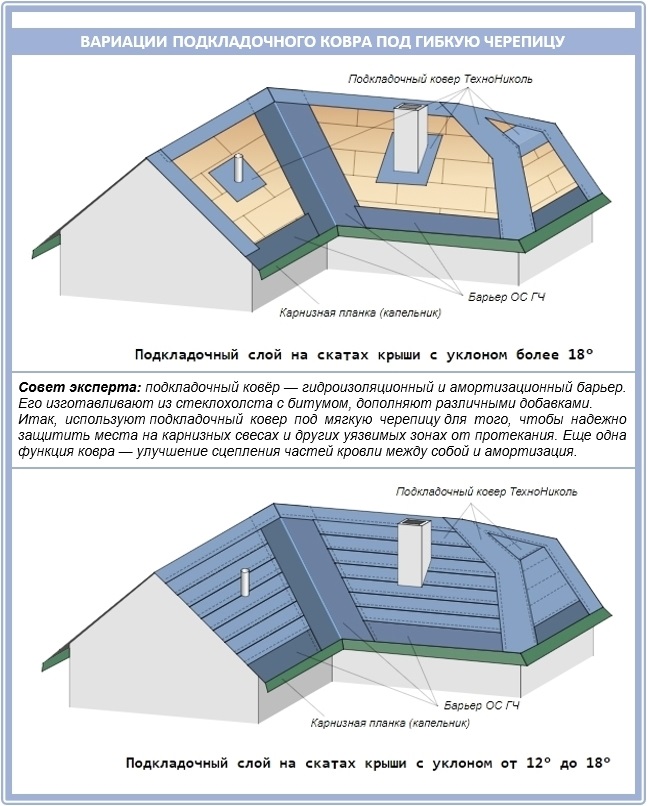

Необходимым условием при монтаже гибкой черепицы является использование подкладочного ковра, который защищает кровлю от влаги и гарантирует долговечность всей конструкции. Специалисты рекомендуют использовать в качестве подкладки ковёр RUFLEХ U-EL или K-EL. Укладка ковра на клеевой основе не вызовет никаких сложностей. При большом уклоне крыши подкладочный ковёр удобно укладывать вертикально в направлении от конька к карнизу, начиная с торцевой части ската. Первыми покрываются ендовы. Полотно ковра размещается вдоль дна ендовы, остальные полотна укладываются внахлёст на 15 см. Места наложения тщательно проклеиваются. Подкладочный ковёр монтируется с хорошей натяжкой, что не допустит его деформации и провисания в тёплую погоду. Крепление производится с помощью кровельных гвоздей, начиная с верхнего конца.

При менее крутом уклоне крыши возможна горизонтальная укладка подкладочного ковра, начинать которую следует с нижней части ската вдоль карниза. При любом варианте монтажа подкладки под битумную черепицу край ковра должен выходить на 2,5-3 см за край деревянного настила, который необходимо загнуть внутрь при установке металлической карнизной планки.

Монтируются карнизные планки на карнизах и торцах скатной крыши поверх подкладочного ковра. Чтобы избежать тепловой деформации, металлические планки крепят шурупами или кровельными гвоздями с широким шагом. Стыкуются планки внахлёст 5 см. Места соединений плотно крепятся с помощью двух гвоздей.

После монтажа подкладочного ковра и карнизных планок фронт работ опять перемещается к ендовам. Полотно ендового ковра, шириной 70 см и цветом соответствующим цвету выбранной гибкой черепицы, приклеивается на дне ендовы между швами подкладки и прибивается гвоздями по краям с шагом в 10 см.

Укладка гибкой черепицы начинается с карнизных свесов. Не забывайте удалять защитную плёнку с каждого элемента гибкой черепицы перед монтажом. Элементы карнизной черепицы приклеиваются встык по прямой линии. Если монтажные работы ведутся в холодную погоду, то клеевую поверхность необходимо подогреть монтажным феном или зафиксировать верхний край черепицы двумя гвоздями.

Иногда материал в упаковках с гибкой черепицей немного отличается по цвету. Для того чтобы в готовой кровле это не бросалось в глаза, следует перед укладкой перемешать гонты из нескольких упаковок. Наибольшего внимания к укладке рядовой черепицы требует первый ряд. Выступы гонтов обязаны покрывать швы между плитками карнизной черепицы, а края рядовых гонтов должны находиться по прямой линии в 2 см от нижнего края карнизных. Гвозди или шурупы, которыми крепится гибкая черепица, должны уверенно проходить сквозь деревянный настил. Недостаточная длина крепежного материала может способствовать отслоению черепичного покрытия. Для крепления гонта достаточно 4-х гвоздей, прибитых над вырезами рисунка вдоль клеевой поверхности к нижнему гонту. Напоминаем, что монтаж гибкой черепицы в тёплую погоду позволяет обойтись без использования гвоздей.

По такому же принципу укладывается вся рядовая черепица. Части гонтов, выступающие поверх конька, отрезаются.

В ендовах гонты приклеиваются не ближе, чем в 15 см от дна ендовы. Ширина проклеиваемого края должна составлять не меньше 10 см. Как и на торцах, нет необходимости крепить гонты в ендовах гвоздями. Клеевой герметизации будет достаточно.

Для качественного примыкания к основанию дымовых труб и остальных вертикальных выступов рекомендуется использовать ендовой ковёр PINTARI. Четыре отрезка ендового ковра устанавливают герметично по периметру согласно инструкции, поднимая край на высоту более 30 см. На верхнем крае дымовой трубы кусочки ендового полотна приклеиваются и к дымовой трубе, и к гибкой черепице, оставаясь под гонтами. При необходимости можно укрепить конструкцию гвоздями. Только после этого можно обшить дымовую трубу металлическим листом.

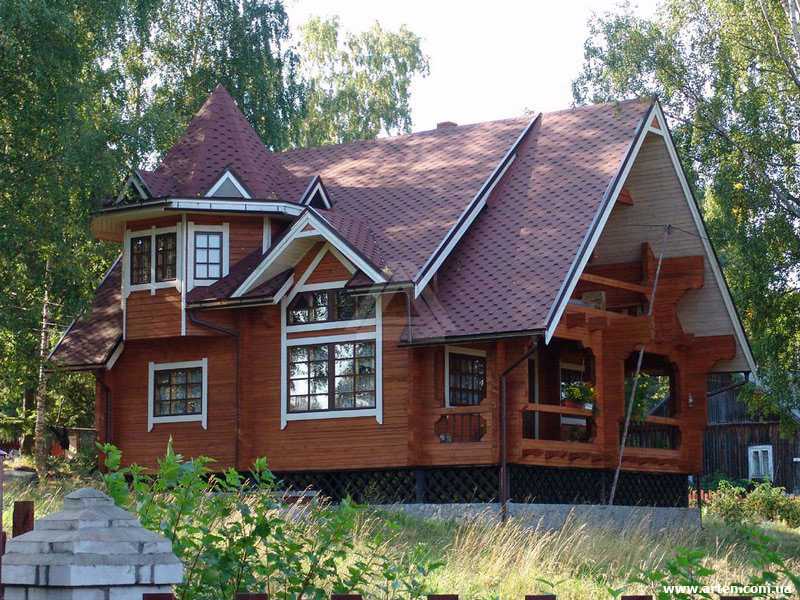

Если гибкая черепица монтируется на кровле домов бревенчатой конструкции, то примыкание к дымоходу необходимо крепить к заранее смонтированному фанерному воротнику. Это обеспечит оседание примыкания одновременно с оседанием сруба.

Пластмассовые фланцы или уплотнение из EPDM резины, которые применяют для оборудования канализационной вентиляции и прочих выводов, проклеивают и прибивают гвоздями к подкладочному ковру. Черепичный гонт вырезают строго по контуру вывода и приклеивают вокруг по всей площади фланца.

Последний этап работы по монтажу гибкой черепицы – это укладка коньковых черепичных плит. Приступают к нему тогда, когда все скаты крыши уже полностью покрыты. Гонт коньково-карнизной черепицы разделяют на три равных части и укладывают через конёк внахлёст 5 см. Крепятся плитки гвоздями по склеенному краю, причём край каждой последующей плитки должен накрывать шляпки гвоздей предыдущей.

Битумная черепица располагает большим количеством цветов и форм, что позволяет ей гармонично сочетаться с любыми облицовочными материалами и элементами строения. Шероховатая фактура плиток позволяет не портить внешний вид кровли снегозадержателями, так как в них просто не будет необходимости. Сплошная обрешётка в сочетании со сплошным ковром из гибкой черепицы проявляют отличные звукоизолирующие качества, что обеспечивает комфортное и уютное проживание. Черепица RUFLEХ имеет пожарный сертификат, подтверждающий её высокую пожарную безопасность. Правильно смонтированная битумная черепица придаст зданию респектабельный вид и эффективно прослужит несколько десятилетий.

Установка элементов кровли

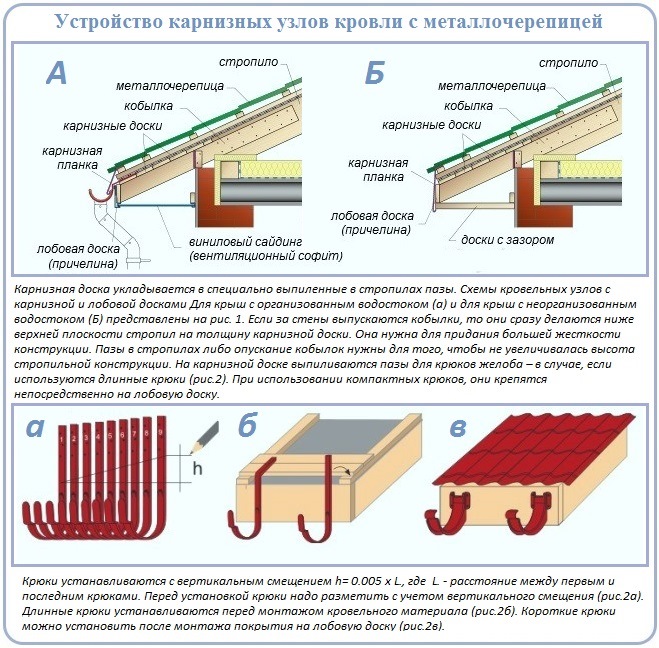

Все кровельные свесы нуждаются в усилении металлическими планками. Ими поверх подклада снабжают торцы и карнизы. Монтаж кровельных элементов выполняется посредством специальных кровельных гвоздей с шагом в двенадцать сантиметров.

Места установки торцевой и карнизной планки

На следующем этапе выполняется установка специальных самоклеящихся плиток, с которых перед монтажом удаляется защитная плёнка. Плитки наклеиваются встык вдоль карниза, а затем фиксируются кровельными гвоздями.

При наличии в кровельной конструкции ендовы, необходимо уложить специальный ковёр, который закрепляется по двум сторонам. После закрепления ковёр промазывается по кромочным частям битумной мастикой.

Нюансы монтажа мягкой черепицы

• Процесс монтажа начинают с нижней части кровельного ската.

Первый ряд укладывают “вверх тормашками”. Можно также использовать особую самоклеящую полосу. Укладка первого ряда производится с ориентировкой относительно кровельного ската.

• При укладке второго ряда уже следует ориентироваться по разметке. Поскольку нижние части гонтов оснащены самоклеящей основой, их можно просто придавливать к основанию. В верхней части самоклеящего слоя нет. Ее крепление осуществляется с помощью особых гвоздей с широкими шляпками. Их забивают в середине и по краям каждого элемента. Для одной мертвой полосы мягкой черепицы используется четыре гвоздя.
• Укладка каждого следующего ряда производится со смещением в 0,5 м (подобного сдвига требует сам материал и его параметры).
• Лепестки монтируемого ряда должны располагаться между лепестками элементов предыдущего ряда.

При креплении всех элементов, независимо от положения и ряда, следует придерживаться одних и тех же правил.

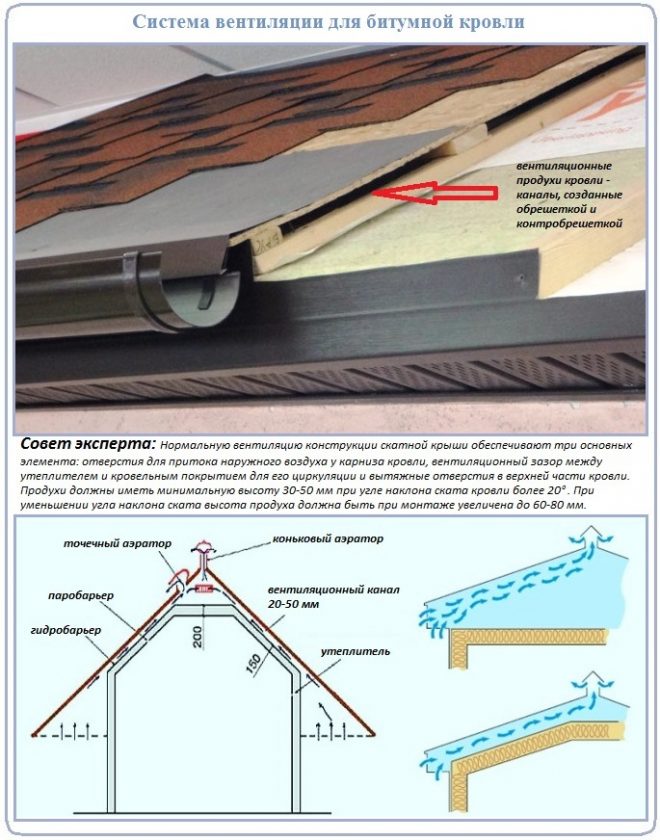

Устройство вентиляции

У кровли из битумной черепицы есть такая фишка – все ее гонты спаиваются между собой, нагреваясь от солнца. Это дает полностью герметичную крышу. Плюс этого – в отсутствии щелей, минус – в отсутствии вентиляции. Но постоянный приток воздуха крайне необходим такой кровле. И вот почему:

• Летом кровлю необходимо охлаждать, иначе черепица перегреется и потеряет свои свойства. В этом есть еще один плюс – параллельно с крышей охлаждается и здание, а это помогает сэкономить на кондиционировании.
• Зимой, вентиляция необходима для профилактики конденсата. Если приток свежего воздуха будет недостаточным – деревянные элементы начнут гнить от переизбытка влаги.

• Доступ воздуха – используются карнизные элементы с перфорацией.
• Проход воздуха – используется вентиляционный канал.
• Выход воздуха – на кровле применяются аэраторы, используемые как дополнительный вентиляционный выход, а также вентилируемые коньки.

Изготовление вентиляционных каналов

Для этого на стропила набивается контр брус с такими параметрами:

• толщина 50 мм.
• максимальная длина – 150 см.
• расстояние между брусьями – 50 мм.

Промежутки между ребрами вентиляционных каналов делаются для того, чтобы воздух свободно циркулировал между ними. При этом зазоры лучше делать вразбежку.

Далее, на контр брус монтируется разреженная обрешетка. Для нее используется сухая обрезная доска толщиной 20-30 мм и шириной 100-150 мм. Промежуток между осями досок составляет 300 мм.

Совет! Для установки маленького зазора между досками можно использовать обычный строительный гвоздь.

При этом следует обратить внимание на карнизный свес. Это зона риска для образования наледей и скопления снега. Поэтому на нем обрешетка делается сплошной с зазором 3-5 мм между досками.

Коньки или аэраторы

Кровля из битумной черепицы предусматривает два вентиляционных элемента:

• Конек с воздушными каналами.
• Вентиляционный выход (аэратор).

Вентиляционный выход бывает двух видов:

• Подкровельный. Его монтаж осуществляется на подкладочный ковер.
• Наружный выход. Его монтаж осуществляется прямо на готовую крышу. Очень удобно, если по каким-то причинам вентиляционный выход не был установлен заранее.

Других различий кроме способа монтажа у них нет. Их конструкция исключает забивание снегом и попадание мусора внутрь битумной кровли. Они подходят для использования на крышах с низким уклоном. Количество элементов рассчитывается из расчета один выход на 20-100 м2 кровли (площадь зависит от конкретной модели).

Что касается конька – перед монтажом подстилочного ковра в настиле нужно сделать прорезь шириной до 10 см по линии конька, не доходя до его краев по 30 см с каждой стороны. Эта прорезь обеспечивает выход воздуха через его воздушные каналы.

Однако, не все так просто. Вентиляционный конек больше подходит для стран с жарким климатом, т. к. зимой, когда вентиляция нужна больше всего – он может забиться снегом. Помимо этого через него под кровлю попадает мусор и влага.

Еще один минус коньков – они сильно выхолаживают крышу из битумной черепицы в зимнее время. Поэтому для стран с умеренным климатом, более правильным станет использование аэраторов.

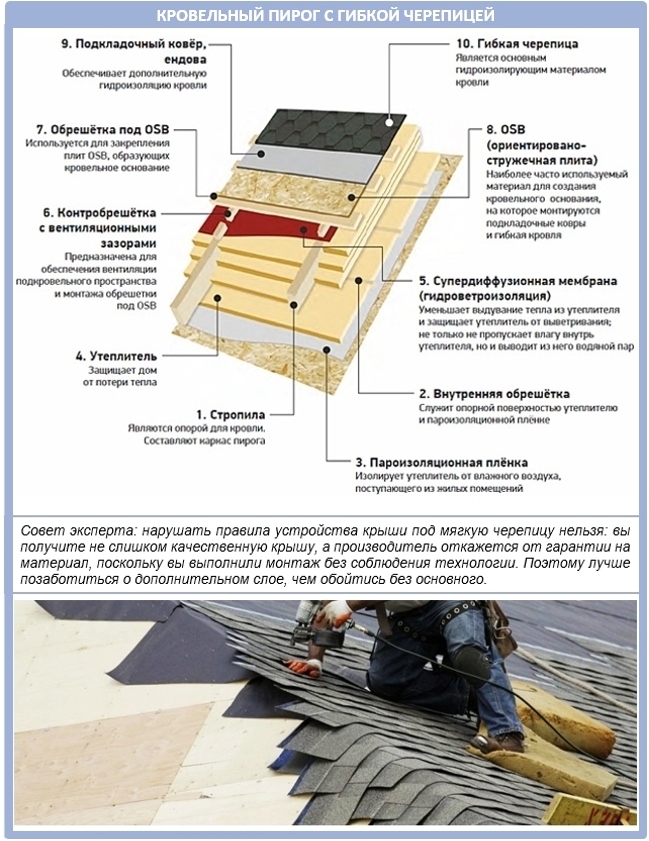

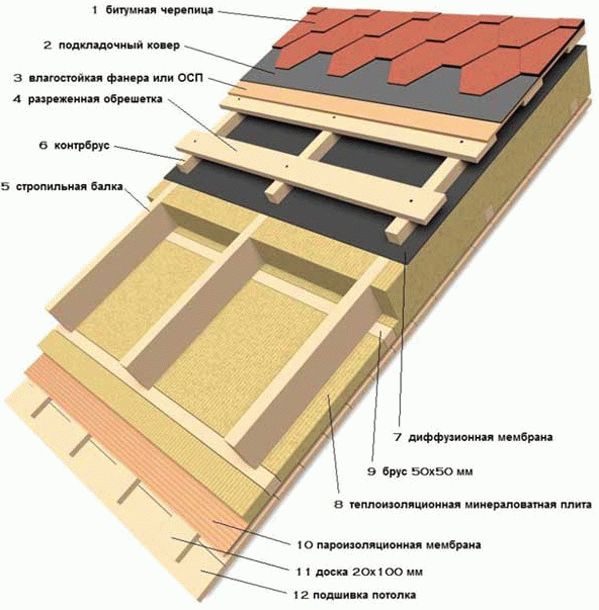

Контробрешетка и обрешетка

Контробрешетка предназначена для обеспечения циркуляции воздуха внутри кровельного «пирога» и более надежной фиксации гидроизоляционного материала. Для создания обычно используются бруски сечением 25/30 мм с шагом равным шагу стропил.

Качественная вентиляция кровли позволяет защитить конструкцию от плесени, грибков и разрушений.

Обрешетка укладывается поверх контробрешетки и используются в качестве каркаса для элементов кровли. В зависимости от типа кровельного материала используется два типа обрешетки: сплошная и разреженная. Первая применяется для мягких и рулонных кровель, вторая для металлических и шиферных крыш.

Для классической обрешетки с прозорами, используют доски сечением 100х25 мм и длиной, достаточной для перекрытия двух шагов стропильных ног. Шаг обрешетки определяется типом настилающего материала – чем тяжелее материал, тем чаще шаг.

Также рекомендуется усиливать крайние элементы обрешетки вдоль линий конька и карниза дополнительной доской.

Подбор кровельных материалов

• Мягкая рулонная кровля является наиболее востребованным кровельным материалом для работ по монтажу и ремонту мягкой кровли.
• Особой популярностью пользуются битумные и полимерно-битумные рулонные материалы, которые недорогие, но надежно защищают здание от снега и дождя.
• Такие материалы редко монтируются в один слой. Традиционный способ укладки материала в 2 слоя.
• Применяется данный материал только на тех кровлях, уклон которых не более 25°. Это жилые многоквартирные дома, административные и офисные здания, большие производственные помещения, склады, фермы, а также при устройстве балластных кровель.

Дополнительный материал

• Материалы для устройства мягкой кровли
• Ремонта мягкой кровли — технология монтажа
• Технология ремонта фальцевой кровли
• Устройство мембранной кровли

Дополнительная информация:

• Устройство ленточного фундамента и основные этапы монтажа
• Технология устройства фундамента, виды фундамента и…
• Устройство и монтаж столбчатого фундамента, основные этапы
• Технология ремонта мягкой кровли из наплавляемых материалов
• Устройство и монтаж плитного фундамента — виды…
• Монтаж свайного фундамента — виды свай, основные этапы

Положительные характеристики и недостатки

Гибкую черепицу можно класть на одно- и многоскатную крышу. Благодаря тому, что этот материал имеет небольшие размеры и обладает пластичностью, он является просто незаменимым при обустройстве кровель сложных форм (многоскатных, куполообразных, круглых). Кроме того, данное покрытие великолепно смотрится на зданиях самых различных стилей архитектуры.

Среди положительных качеств гибкой черепицы можно выделить:

• долговечность (порядка 30 лет);
• значительный диапазон рабочей температуры, что позволяет использовать такой материал как в южных, так и северных странах;
• стойкость к воздействию ультрафиолета;
• нетребовательность к специальному уходу;
• легкость монтажа, что позволяет не привлекать специалистов;
• малый вес, который без труда выдерживают стропила небольшого сечения;
• небольшое количество отходов, остающихся после монтажа;
• высокую степень ремонтопригодности;
• хорошую приспосабливаемость к изменению геометрии здания, происходящую при его усадке;
• возможность выдерживать сильные порывы ветра (при дополнительном укреплении на 6 гвоздей);
• хорошие теплосберегающие и звукоизолирующие свойства;
• устойчивость к кислотам, а также к негативному воздействию лишайников, мхов и грибков.

Среди недостатков отмечается:

• высокая стоимость;
• больший расход материалов, требующихся для обустройства обрешетки.

Как делать мягкую кровлю

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.

В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.

Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.

Кровельная вентиляция включает в себя такие элементы:

• продухи в свесах карнизов;
• вентиляционные выходы;
• промежуток между гидроизоляцией и основанием не менее 5 мм.

Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.

Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.

При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.

Монтаж карнизных планок

Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.

Монтаж фронтонных планок

Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.

Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

Монтаж карнизной черепицы

При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.

Утепление крыши

Утепление является не менее важным моментом, чем возведение самой крыши.

Есть несколько вариантов утепления: сверху и изнутри обрешетки.

Если чердачное помещение не будет использоваться в качестве жилой зоны, то можно проводить внутреннее утепление. Оно также позволит скрыть свободное пространство между стропилами.

Перым делом необходимо по всему периметру перекрыть кровлю гидроизоляционной пленкой. Поскольку стропила располагаются поверх обрешетки, то невозможно пленку натянуть полотном.

Надо следить за тем, чтобы пленка покрывала все детали конструкции.

Между стропилами и обрешеткой, в углах, поверх пленки прибивают деревянные рейки. Затем к обрешетке между стропилами необходимо прибить минеральную вату. Плиты этого утеплителя должны быть уложены друг к другу впритык.

Следующим слоем является пароизоляционная пленка. Ее нижний край нужно прикрепить к стропилам. Стыки двух пленок (гидроизоляционной и пароизоляционной) должны быть наложены друг на друга и плотно закреплены при помощи строительного скотча.

Если чердачное помещение планируется использовать в качестве жилого пространства, то следует позаботиться о том, чтобы кровля была более теплой.

В этом случае пленка и утеплитель должны быть уложены поверх стропильных конструкций и обрешетки. Следует избегать использования пенополиуретановых плит, поскольку этот материал не может достаточно плотно состыковываться.

Все подробности об утеплении крыши изнутрии пошаговые инструкции. Также в статье есть наглядное видео по такое софиты узнайте тут, а также как правильно подшить ими свесы кровли. Следую инструкциям из статьи, вы сможете сделать это самостоятельно.

Оптимальным выбором в качестве одного слоя является минеральная вата. Надо также использовать гидроизоляционную пленку. Принцип работ по утеплению аналогичен описанному.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно использовать гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Источники:

-i-remont-krovli/

-kryshu/
