Как крепить водостоки к крыше – крепления для водосточных желобов

Особенности монтажных работ конструкции водоотвода

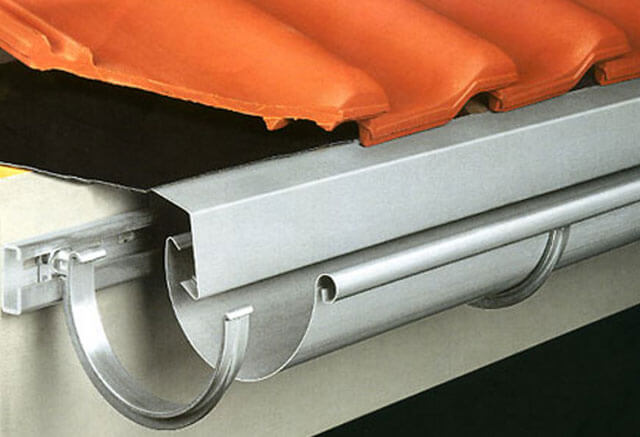

Крепление водостока к строению и кровле выполняется с помощью специализированных кронштейнов. Вместо нормативы принимают правило, в согласии с каким крепление водосточного желоба исполняют через каждый метр. При расчитывании труб водостока берут во внимание то, что каждые 10 метров желоба должны снабжаться одной водосточной трубой диаметром 100 мм. Весьма полезно знать площадь кровли, а самый лучший вариант её проекции. Связывают это с тем, что кровля площадью 100м2 при наклоне 30° будет воспринимать больше осадков атмосферы, чем аналогичная кровля с уклоном 45°. Профессионалами в сфере строительства уже давно установлено, что каждые 100 м2 проекции кровли нужно оборудовать одной водосточной трубой диаметром 100 мм.

Крепление труб водостока также выполняют хомутами, только не очень много другого типа, чем для желобов. Достаточно часто строения и строения имеют трудоёмкую крышную конструкцию, требующую добавочную установку труб водостока. Вследствие этого при расчитывании системы водостока профессионалы учитывают присутствие фронтонов, выступов, эркеров и прочих особенностей архитектуры.

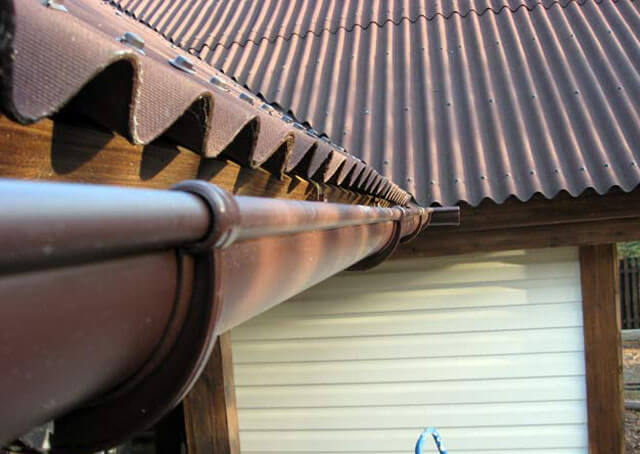

Один из очень недорогих способов сегодняшней системы водостока – это конструкции из стали оцинкованной. Они имеют отличные свойства эксплуатации и большой срок службы. Основным плюсом, выиграшно отличающими их от пластиковых конструкций, считается сбережение всех механических параметров независит от температуры окружающего воздуха. Другим важным превосходством считается их простота монтажа и невысокая цена. Это предоставляет возможность, даже людям со средним достатком, самостоятельно оборудовать себе хорошую и недорогую конструкцию водоотвода.

В специфики часто появляется вопрос, как прикрепить водосток из оцинковки к строению. Это можно достаточно легко выполнить с помощью специализированных оцинкованных хомутов и кронштейнов, имеющихся в свободной реализации. Одной из свойств системы оцинкованных конструкций считается присутствие защитного полимерного слоя под краской. При деформирования этого покрытия на полимерной основе, ржавчина достаточно быстро распространится по всей испорченной территории. Вследствие этого при эксплуатировании и монтаже оцинкованных компонентов применять инструменты и острые предметы, а еще выполнять излишние изгибы и иные операции, небезопасные для покрытия на полимерной основе, воспрещено.

При подборе цвета и фактуры водостока следует большое внимание выделить цвету крыши и фасада строения. Система водостока обязана прекрасно входить в дизайн строения и не портить собственным видом фасад. В другом случае водосток следует скрыть с внешней стороны дома, что будет хорошим решением при невозможности подобрать благоприятный цвет. При эксплуатации битумной черепицы эксперты советуют ставить пластиковую систему водостока. Обусловлено это присутствием у неё слоя минеральной крошки с абразивными качествами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это естественно может приводить к дефекту покрытия на полимерной основе и становлению ржавчине.

Этап Крепление крюков-держателей желобов

Основные функции водостока

Водосливная конструкция выполняет несколько важных функций для кровли и жилого строения в целом, в частности:

• обеспечивает отток дождевых и талых вод с кровельного покрытия;
• предотвращает неудобство и риск попадания под струи для проходящих мимо здания людей;
• защищает фундамент и отмостку от размывания и повреждения водой;
• оберегает отделку внешних стен и фасада здания.

Обустройство водосточной конструкции является обязательным элементом почти для любого строения, и как правило, обойтись без него нельзя. Исключение составляют здания, кровельные свесы которых превышают 80-90 сантиметров, выходя за границы бетонной отмостки фундамента.

Способы крепления кронштейнов

Установка водосточной системы своими руками может выполняться несколькими способами, выбор которого во многом зависит от способа монтажа самих кронштейнов.

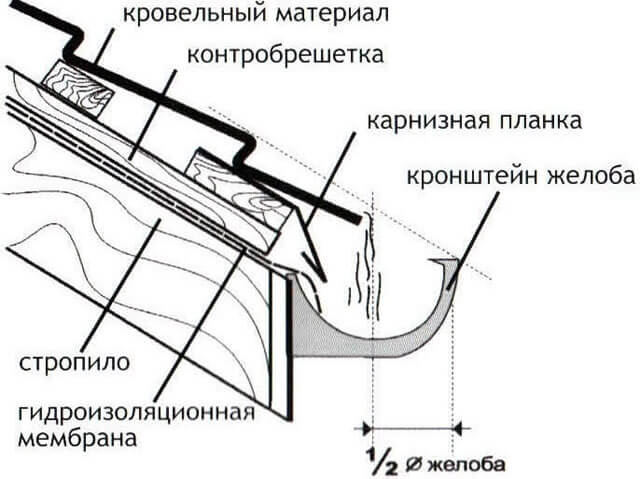

• Для надежной фиксации желоба на вертикальную поверхность специалисты рекомендуют использовать, так называемые, крюки − короткие крепежные элементы. С их помощью прикрепить желоб ливневой системы к лобовой доске на кровле не составит труда, причем независимо от степени готовности самой крыши. За счет дополнительных ребер жесткости, такие крюки могут выдерживать весьма значительные нагрузки. Поэтому, если монтаж, проводимый своими руками, выполнен правильно, то ни порывы ветра, ни осадки в виде дождя и снега такому водостоку не страшны.
• В случае отсутствия крепежной доски, монтаж кронштейнов потребует использования специальных удлинителей, которые позволят произвести крепеж непосредственно через стропильную ногу. Если же добраться до стропил не представляется возможным, то без так называемых металлических костылей не обойтись. При этом фиксируются они непосредственно к стене здания.
• Крепиться водосток может и к сайдингу. В случае, когда все отделочные работы фасада завершены, и кровля полностью готова, при установке крепежных элементов под водосточный желоб нужно учитывать способность сайдинга к термическому расширению.

Фиксация водостока к J фаске, как и в случае с сайдингом, выполняется с учетом склонности пластика к термическому расширению.

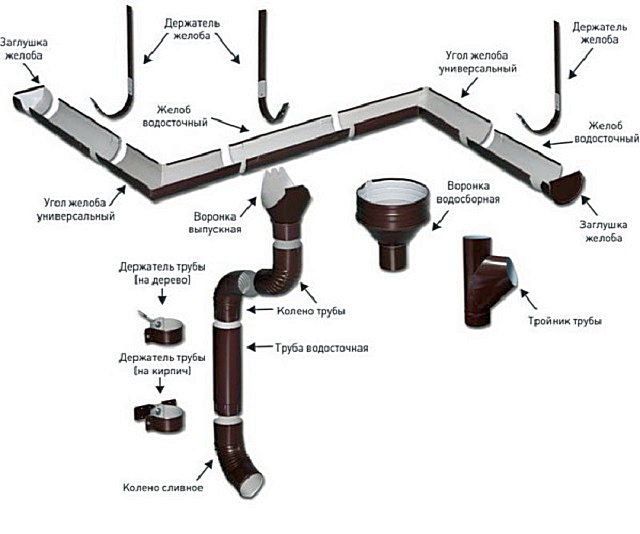

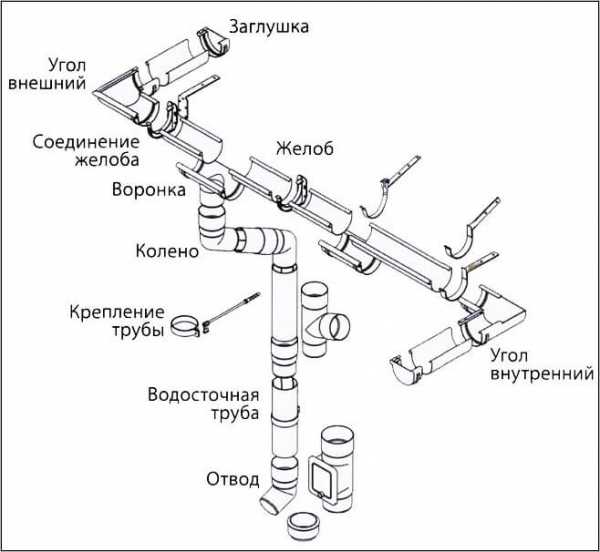

Состав водосточных систем

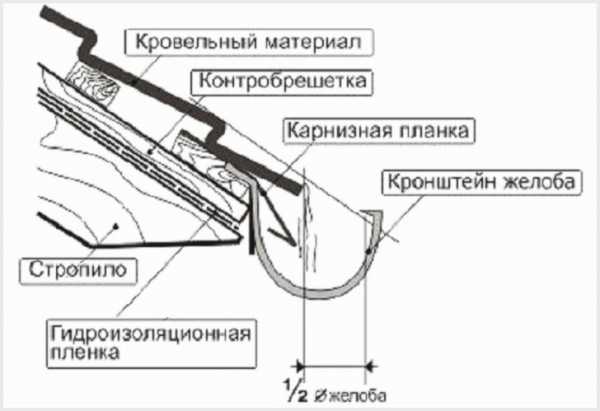

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

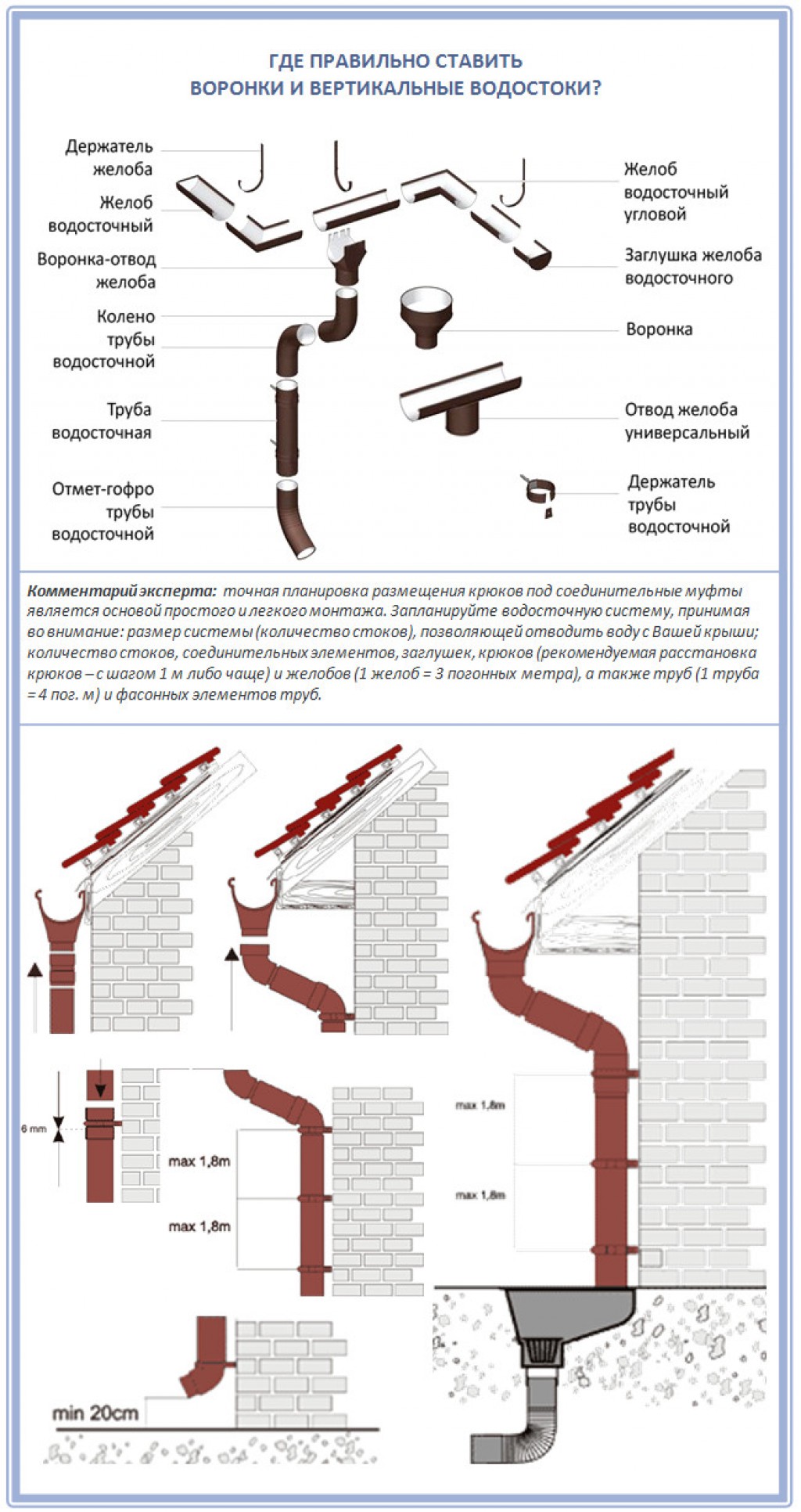

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в  которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Правила крепления водостоков

Количество материала рассчитывают, опираясь на данные проекта. Учитывают: насколько длинные трубы с желобами, какой у них диаметр, крепление водостока к крыше. Как требуется крепить водостоки к крыше? Монтаж разбивается на этапы. Рассмотрим их.

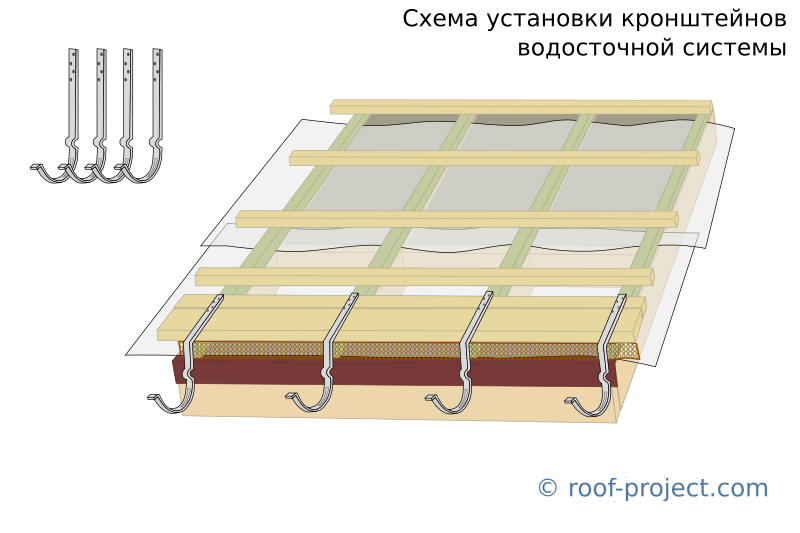

Размечаем, крепим кронштейны

Пройдясь периметром, измеряйте кровлю. Так, вы определите какой длинны должен быть жёлоб. Теперь отметьте в каких местах будут располагаться воронки водостока.

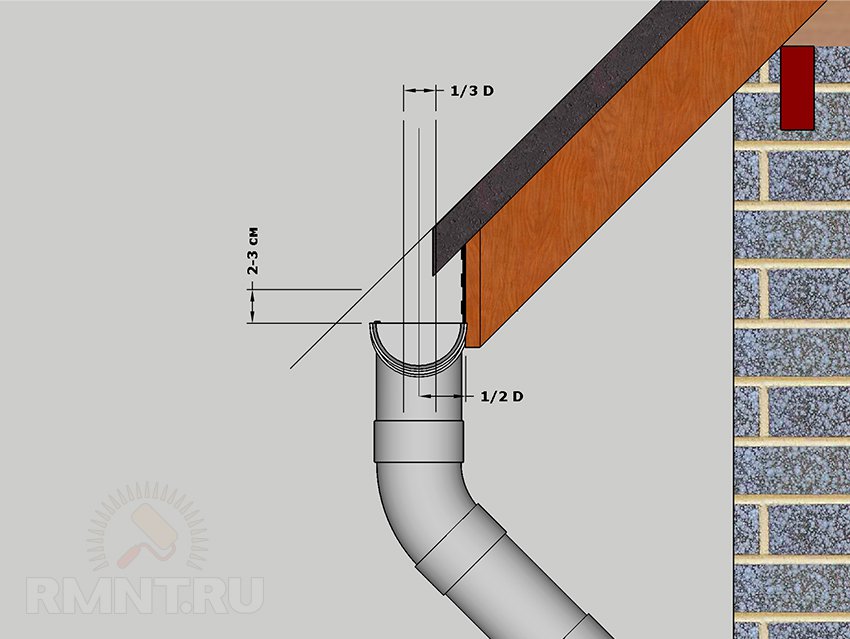

Важно! Установку воронки производите ниже самого капельника. Между ними и отверстием воронки для слива будет расстояние в 1 см. Выйдет отличный водосток для крыши.

Теперь требуется закрепить крюки. Начните с короткого кронштейна, а потом устанавливайте длинный. От одного к другому протягивайте шнурок. Это линия для ориентира, на каком уровне устанавливать нижнюю деталь жёлоба. Между этими нужно распределить все остальные. Учитывайте из какого материала ваш водосток для кровли:

• Для труб из пластика от 0,5 и заканчивая 0,6 м;
• Если из металла то 0,75 и заканчивая 1,5 м.

Монтаж желобов со сливами

Отлично, когда желобок для водостока легко входит в воронку. Возьмите ножницы или ножовку, которые режут металл и с обеих сторон вырезайте полукруг. Вставляйте сюда желобок. Кромки его загибайте, устанавливайте на воронки нужные фиксаторы. Последние нужно завести и загибать поверх нашей задней.

Совет. Лучше всего к желобу прикрепить воронку (будет отличный водосточный слив) до того, как он будет зафиксирован крюками.

Желоба для водостока крепят так: их требуется вкладывать в кронштейны, при этом передние их части заводят под конец желобов, которые уже загнуты:

• Требуется поворачивать на 90⁰ в направлении ската кровли;
• Фиксацию производят пластинами.

Совет. Для пластикового водостока желобок с воронкой склеивают. Клей требуется специальный.

Устанавливаем трубы

Соединяем жёлоба

Их нужно соединить один с другим. До этого вставляют резиновую полосу (ребристой частью вверх) для уплотнения соединения. Область замка, которая фиксирующая, нужно разогнуть на 90⁰.

Муфту для соединения располагают так, что она оказывается посередине, на стыках желобов. Люфт от одного к другому будет незначительным. Материалы не соприкоснутся и защёлкиваете замок нашего соединителя.

У желобов соединительные части будут одновременно являться компенсаторами. Когда жарко жёлоба на кровли и по стенам немного увеличиваются по длине и становятся шире. Для материала удлинение на 1 см незначительное, но саму трубу лучше покрасить заново. Компенсаторы сохраняют конструкцию в заданной форме.

Рекомендация. Поверх наших желобов установите сетки из пластика. Это для защиты от попадания мусора.

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

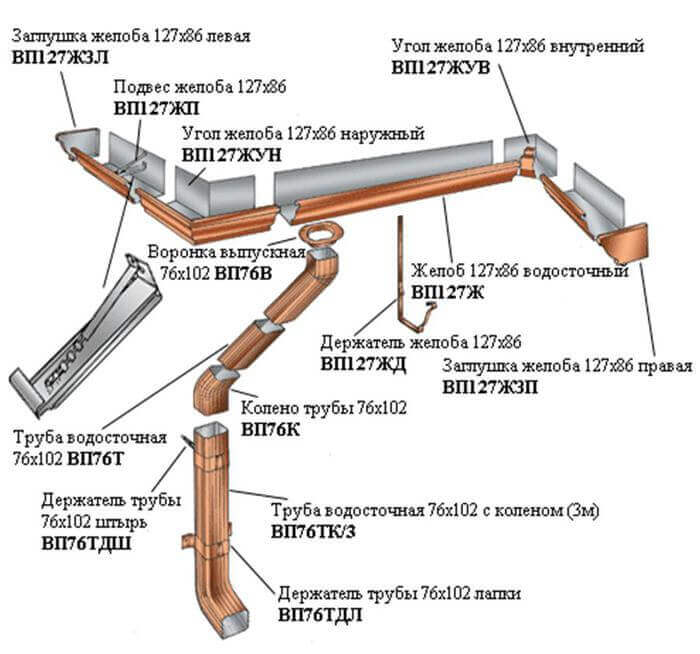

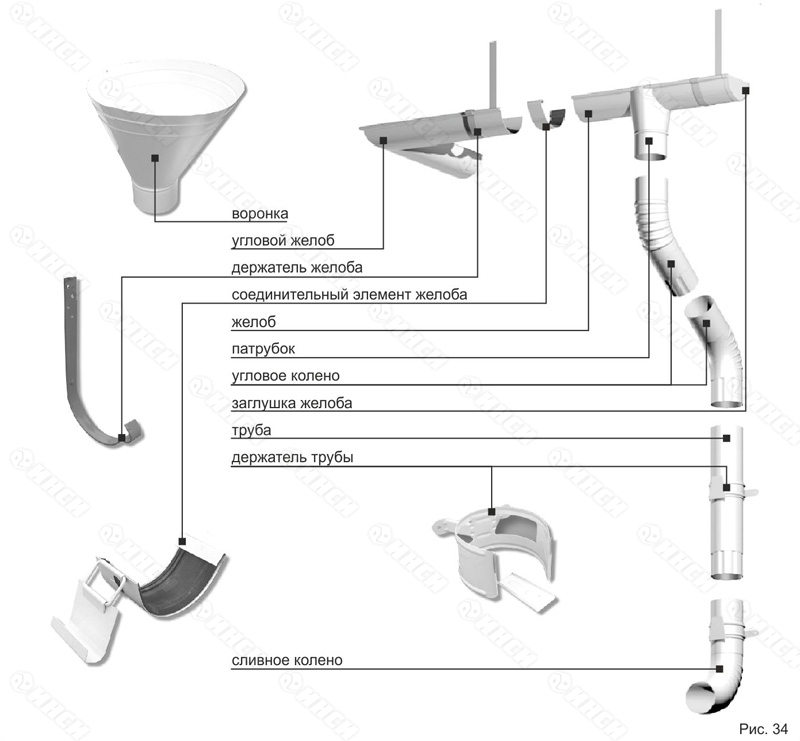

Пластиковая водосточная система — элементы и комплектующиеОбозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Как правильно установить водостоки на крыше ↑: другие возможные способы

• Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
• На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
• При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

На заметку Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

© 2021

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Монтаж водосточного желоба своими руками

Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей.

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

Установка кронштейнов

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

ВАЖНО! Некоторые виды кровли могут предусматривать больший наклон.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше). Кроме того в этом вопросе обращайте внимание на угол склона.

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Установка желоба

Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

Крепление водостока к крыше

Водосток является неотъемлемой частью любого строения. С его помощью производится сбор воды с крыши, что ограничивает стены от повреждений осадками.

Крепления багажника на водостоки

Водосток является очень важной частью здания. У многих потребителей очень часто возникает необходимость в креплении багажника на водостоки.

Это приспособление позволяет выращивать растения на крыше, а также уберегает ее от негативных воздействий осадков.

При креплении багажника на водостоки ограничивается возможность падения большого количества снега, который собирается на крыше.

При выборе багажника лучше всего отдавать предпочтение изделиям из металла. Этот материал очень устойчив к негативным воздействиям окружающей среды, а также способен задерживать осадки на соответствующем уровне.

Благодаря наличию краскового покрытия на багажнике обеспечивается высокий уровень устойчивости этой конструкции к коррозии.

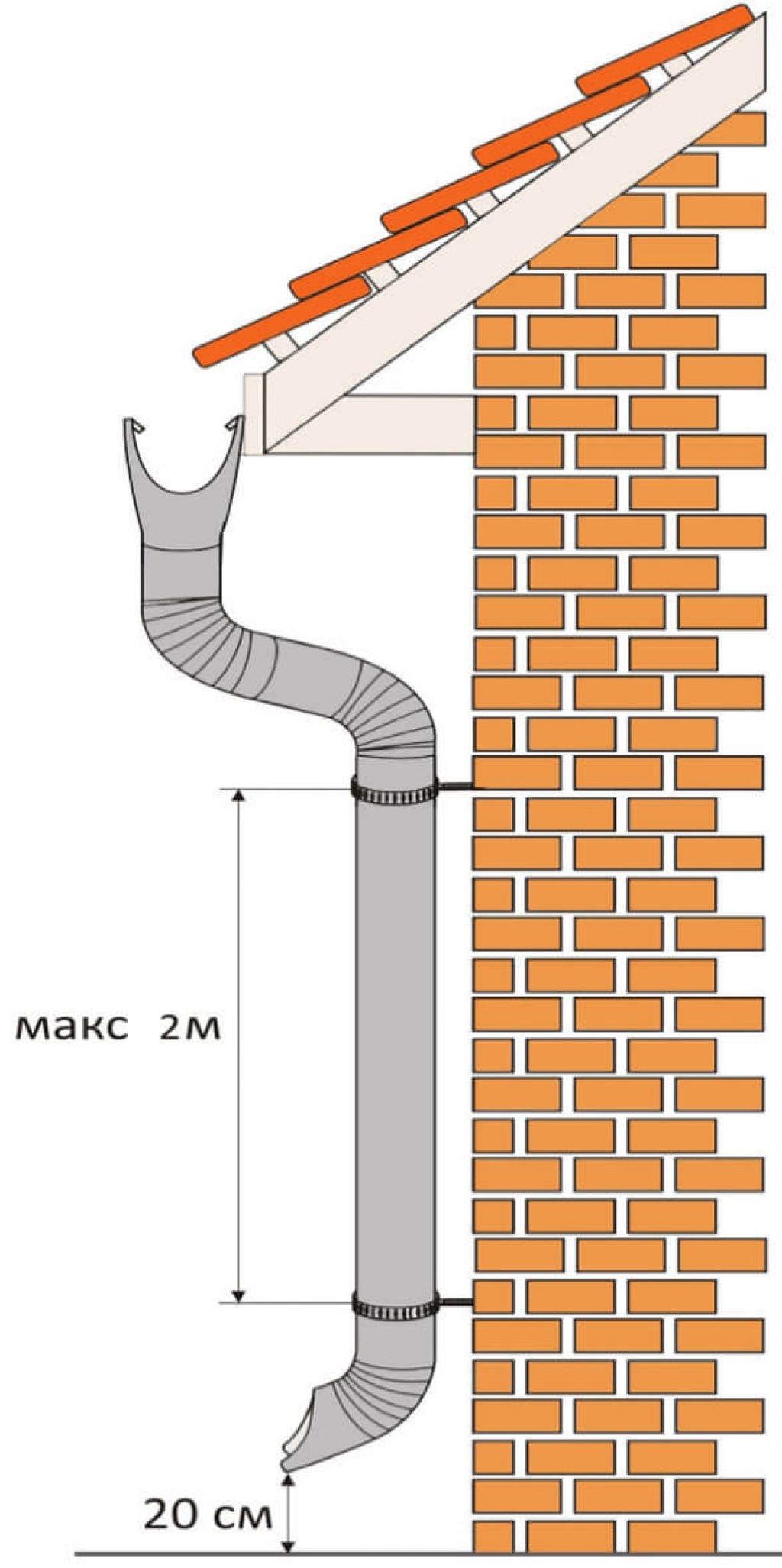

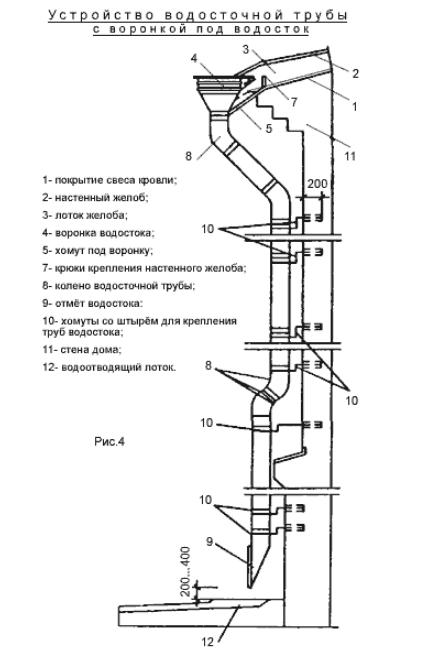

Крепление водостока к стене

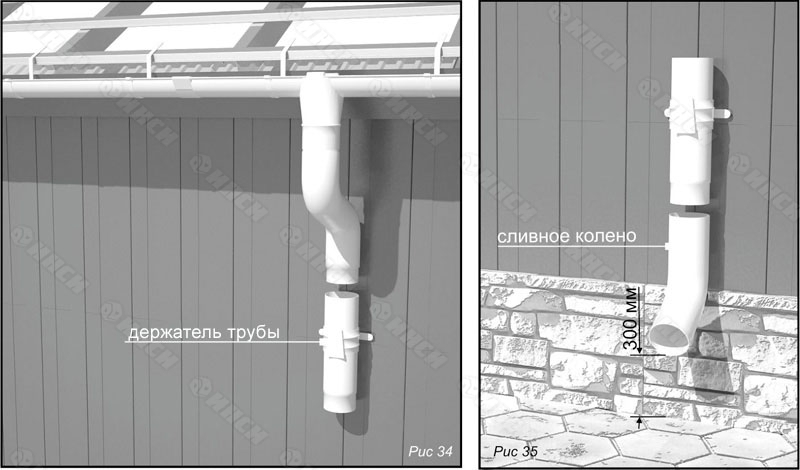

Для крепления водосточных труб к стенам используются хомуты. Материалом производства хомутов может выступать металл или пластик, который армируется металлом. Металлические хомуты характеризуются наличием одного длинного метиза, а хомуты из пластика имеют два отверстия для крепления.

При креплении систем водостока к стене необходимо производить монтаж труб сверху вниз. Изначально в стенах здания проделываются отверстия, в которые крепятся штыри.

На эти штыри будет производиться закрепление хомутов. Монтаж крепления для водосточных труб производится под небольшим уклоном. Это объясняется необходимостью укладки на него труб, которые должны быть под уклоном для качественного слива воды.

Это объясняется тем, что водосточные трубы под воздействием температур могут сжиматься, в результате чего на них появятся трещины.

Для того чтобы смонтировать крепление аккуратно, лучше всего использовать электродрель для сверления дыр в стенах. Производить это действие необходимо только лишь после произведения разметки на стене, иначе можно набить лишние дыры, которые испортят внешний вид стены.

Крепление водостока к сэндвич панели

Металлические водостоки являются идеальным вариантом для монтирования на сэндвич панели. При монтаже водостоков на сэндвич панели возникают некоторые трудности. Это объясняется тем, что сэндвич панель состоит из облицовки из металла и пенополиуретана, который имеет достаточно низкую механическую прочность.

В том случае, если на сэндвич панели нет облицовочного покрытия, то необходимо создать замкнутую и прочную полость, на которой будет производиться крепеж водосточной системы.

Это действие требует использования фассоннного элемента, который накладывается на облицованную часть панели. Крепление производится с помощью саморезов.

При этом по месту соединения необходимо накладывать герметик, а полость полностью заполнять монтажной пеной. Далее к этой части необходимо прикрепить держатель подвесного короба.

При монтаже держателей необходимо в обязательном порядке придерживаться шага в 60 сантиметров. Сверху необходимо установить тонколистовой профиль, с помощью которого будет удерживаться снег.

А также смотрите видео о том, как установить водосток:

Пластиковая водосточная система

Для установки системы из поливинилхлорида, надо монтировать водосточные воронки на кровле. Различают ливневые, водоприемные и кровельные системы. Вслед за этим идет монтаж кронштейнов. Крепления желоба, которые располагаются в максимальной близости от воронки, устанавливаются на расстоянии 2 см от неё. Они выполняют функцию держателя. Угол наклона по отношению к воронке составляет 2 градуса или 4 мм на 1 м. Очень удобно проверять капроновой нитью наклон. Если стена имеет длину от 10 до 20 м, имеет смысл устанавливать желоб такими способами:

1. Простой метод. Его ещё называют прямым. Воронку устанавливают в конце ската.
2. Двойной уклон. Его проводят от середины одной плоскости к середине другой.

В первом случае средний желоб располагается в наивысшей точке. За счёт этого вода передвигается к воронкам, которые стоят по углам здания. Во втором случае в самой высокой точке оказываются два крайних желоба. По этой причине вода движется к воронке, находящейся посредине между ними. Иногда длина желоба превышают 22 м. Здесь устанавливается три воронки и более мощная система.

На следующем этапе монтируются соединители желоба обычного и компенсационного типа, если есть такая необходимость. Соединители устанавливают между кронштейнами на одинаковом от них расстоянии.

Далее разрезают волокна на заготовки необходимой длины. Место разреза необходимо защищать. Соединяют водосточные желоба с воронкой.

Что делать дальше:

• Желоб кладут на кронштейны, которые примыкают к воронке с учётом линейного расширения пластика.
• Необходимо высверливать отверстия под воронку в правильном месте. Для этого используют специальную насадку для дрели — коронку.

Некоторые производители наносят маркировку на воронке так, чтобы можно было упростить монтаж. То есть на бортике указывается шкала температур. Сопоставив ее с температурой за бортом, желоб можно установить на нужной отметке.

Воронка представляет собой элемент, при установке которой клей не требуется. Если это предусмотрено, в месте ее примыкания к желобу ставят уплотнительную резинку.

Дальнейшим этапом является монтаж соединения желоба. При его укладке соединитель надо намазать клеем или уплотнить резинкой место стыка. Клей не требуется для монтажа компенсационного соединителя. Чтобы вода стекала в правильном направлении, на конце сливной трубы лучше обустраивать так называемую слезинку. По аналогичной схеме выполняется монтаж углов и заглушек для желоба.

Закрепление труб осуществляется посредством хомута, установленного в высверленные заблаговременно отверстия. После этого устанавливается пластиковый отлив. Монтировать его надо так, чтобы вода не разрушила фундамент дома. Можно сделать так, чтобы он проводил воду в канал дренажной системы или в соответствующей колодец.

Как выбрать систему водостока для крыши при монтаже своими руками

С выбором водостока следует определяться еще на этапе проектирования здания, максимум в начале кровельных работ. Параметры водосточной системы напрямую зависят от параметров крыши: ее площади, угла наклона, типа. Чем больше площадь ската, тем больше должны быть диаметры лотков и труб, большая пропускная способность и устойчивость. Чем больше угол ската, тем быстрее поток воды, соответственно должны быть прочнее трубы и надежней крепления.

При выборе учитывают также конфигурацию кровли, этажность здания, нагрузки снега и ветра, материал. Не стоит забывать и об обслуживании, поэтому важно предусмотреть возможности доступа для чистки.

Водостоки зависят и от кровельного покрытия: для крыши с профнастилом или металлочерепицей подходят металлические конструкции, для мягкой или цементно-песчаной – пластик и металл.

Рекомендуют приобретать систему от надежных производителей, потратившись один раз и избежав многочисленных ремонтов. Если составляющие приобретаются у нескольких поставщиков, уточните возможность совмещения комплектующих.

Самодельный водосток из оцинкованной стали

Создание системы водоотведения из оцинкованной стали требует определённых знаний и сноровки. Обычно используется кровельная листовая сталь 0,5–0,7 мм. Она не должна быть меньше 270 г на кв. м.

Инструменты

Необходимо подготовить:

ножницы по металлу;фломастер для разметки;молоток и киянку;плоскогубцы.

Изготовление трубы из жести

Трубы — это простой элемент сливной системы и их очень легко сделать в домашних условиях. Для работы подойдут листы оцинкованной стали или тонкая жесть. Метод изготовления из этих материалов одинаков.

Трубу из стали легко изготовить самостоятельно

Работы выполняются в такой последовательности:

Расчёт количества материалов и их листа стали должен составлять не менее 270 г на кв. мУложенный на ровную поверхность лист металла раскраивается по размеру желобов и труб будущего водостока. Ширина заготовки для трубы должна иметь запас полтора сантиметра для соединения краёв. Также наносится линия фальца — с одной стороны на расстоянии 0,5 см, а с другой — 1 см. Перед приданием формы заготовку можно покрасить, чтобы продлить срок её водосточная труба служила дольше, её можно покраситьС помощью плоскогубцев выкройка загибается с меньшей стороны под углом, а с большей — буквой выравнивается киянкой под прямым углом. Стороны заготовки соединяются, причём меньшая часть должна зайти в или полуцилиндрическую форму заготовке можно придать вручную, используя шаблон. На трубу или бревно нужного диаметра укладывается лист металла и выстукивается форму трубе для водостока можно и своими руками

Монтаж водостока из стали

После определения отправной точки монтируются кронштейны для из металла укладываются внахлёст длиной 7–10 см. Нахлёст призван компенсировать расширение металла в летний воронки, которые должны располагаться между кронштейнами. Отверстия под воронки вырезаются ножницами по воронки с трубой на достаточном расстоянии от трубы отлив внизу система антиобледенения.
