Вывод трубы дымохода через крышу из металлочерепицы

Предупреждения и полезные советы домовладельцу

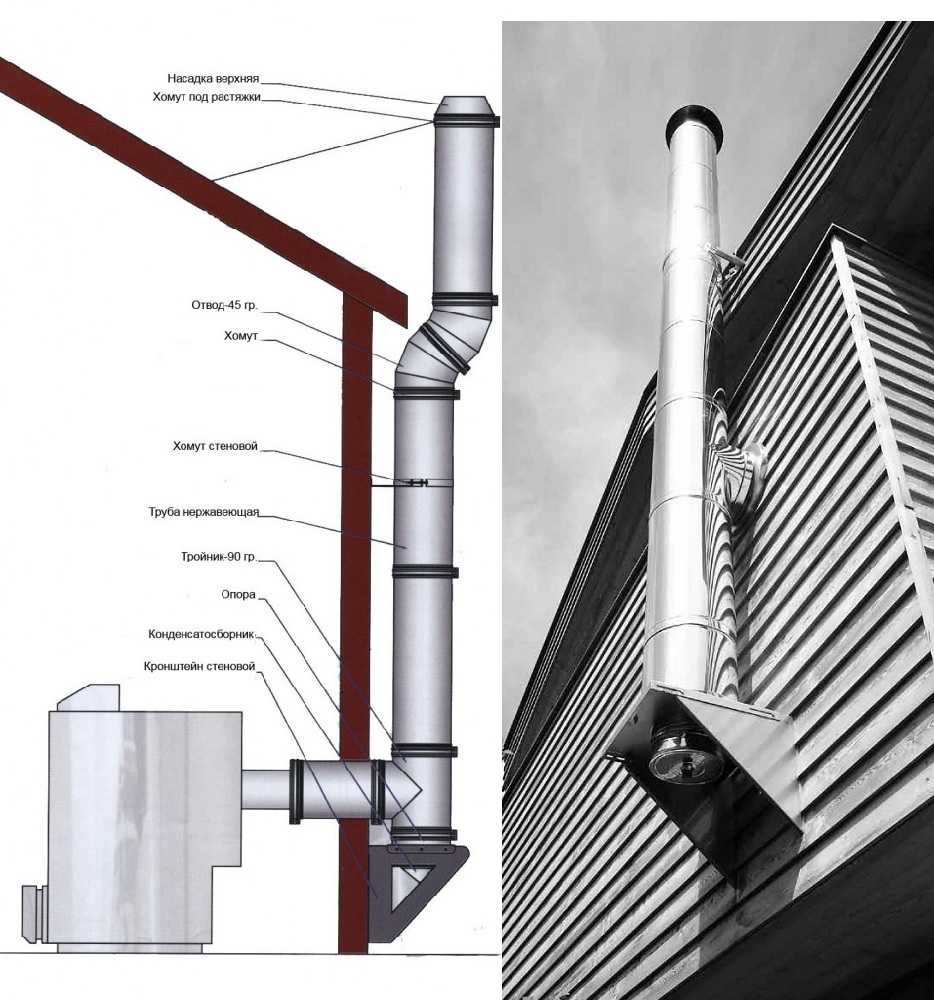

Виды дымоходов: внешний и внутренний.

Дымоход – это постоянно действующий энергетический узел, расположенный на крыше, и постоянный источник возможного возникновения пожара. Возможность возникновения пожара возрастает в связи с тем, что современная крыша, кроме традиционных деревянных элементов конструкции, имеет теплоизоляционный слой, гидроизоляционные и паропроницаемые пленки, то есть материалы, которые необходимо подбирать с учетом их способности противостоять возгоранию.

Необходимо учесть, что многие из этих материалов весьма чувствительны к возгоранию, а также что материалы, которые можно использовать для одного варианта дымохода, могут не подходить под его монтаж в другом варианте.

Направляясь в специализированный (именно в специализированный) магазин за материалом для дымохода, необходимо четко представлять, как вы планируете выполнять монтаж дымохода. Это позволит продавцу-консультанту дать вам дельный профессиональный совет, предупредить о возможных ошибках и подобрать соответствующий материал.

Со своей стороны потребуйте от продавца, чтобы вам предъявили сертификат качества на элементы дымохода и проходов, на утеплитель и средства герметизации и др. Без сертификата на материал не приобретайте товар, не соблазняйтесь его низкой ценой. Не верьте, если утверждают, что сертификат есть, но по каким-либо причинам его просто не могут вам предъявить.

Вывод дымохода через крышу

При организации вывода печной трубы через крышу и кровельное покрытие, необходимо решить две задачи:

• Проход трубы через кровлю должен быть пожаробезопасным.
• Проход трубы должен быть герметичен.

Для решения первой задачи нужно изолировать материалы, склонные к возгоранию, не допуская их соприкосновения с поверхностью трубы. Вторая задача решается рядом мероприятий при проведении кровельных работ.

Понятно, что место на кровле, в котором сделан сквозной проход, является крайне уязвимым. Поэтому при нарушении технологии работ именно тут возможны протечки влаги.

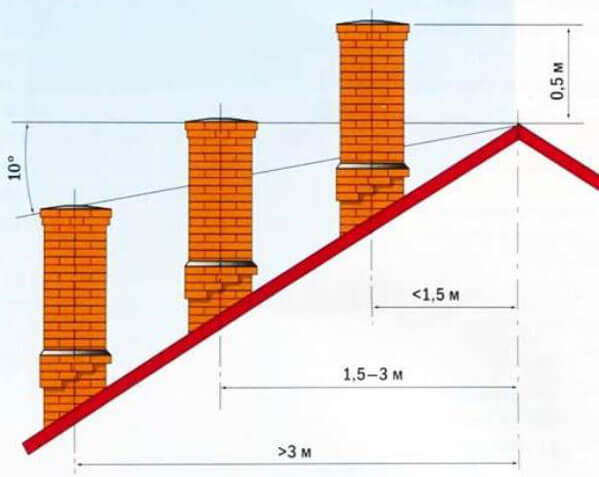

В каком месте кровли выводить трубу? С точки зрения организации узла примыкания, лучшим вариантом будет конек кровли. Ведь в этом месте крыши никогда не образуется снеговых карманов, поэтому вероятность возникновения протечек снижается.

Но данный вариант не лишен недостатков, поскольку придется проектировать стропильную конструкцию без коньковой балки, либо делать эту балку с разрывом. В этом случае, потребуется установка дополнительных опор для стропил, а это не всегда удобно, если чердак планируется использовать.

Поэтому иногда планируют вывод трубы на скате в непосредственной близости от кровельного конька. В этом случае, снежный мешок не сможет образоваться, поэтому примыкание будет сделать несложно.

А вот сооружать дымоход в месте пересечения скатов (около ендов) категорически не рекомендуется. Это место на крыше и без вывода трубы является очень уязвимым, поэтому сделать качественное примыкание будет невероятно сложно.

Конструируем  проход сэндвич трубы через крышу

Для изготовления прохода через крышу буду использовать остатки того же материала из которого делал саму кровлю — лист металлопрофиля. Возникли некоторые опасения по поводу того, что краска от высокой температуры сэндвич трубы может облезть. Но время покажет. В конце концов, я в любой момент могу повторить изготовление из другого материала, например, из нержавейки, тем более, что опыт уже будет.

[sam id=»3″ codes=»true»]

Для начала я проверил правильность проекции трубы печи на нижний свод кровли, чтоб не ошибиться с вырезание дыры для прохода. Я специально установил печь на подставку. В планируемом месте прохода трубы через потолок бани разрезал фольгированный утеплитель. Водрузил два колена сэндвича на печку «для пристрелки» и опустил строительный отвес прямо внутрь трубы. Отрисовал точку оси трубы на кровле. Именно в этом месте я просверлю дырку дрелью. Потом, сквозь эту дырку я вставлю пилочку лобзика и сделаю вырез в крыше.

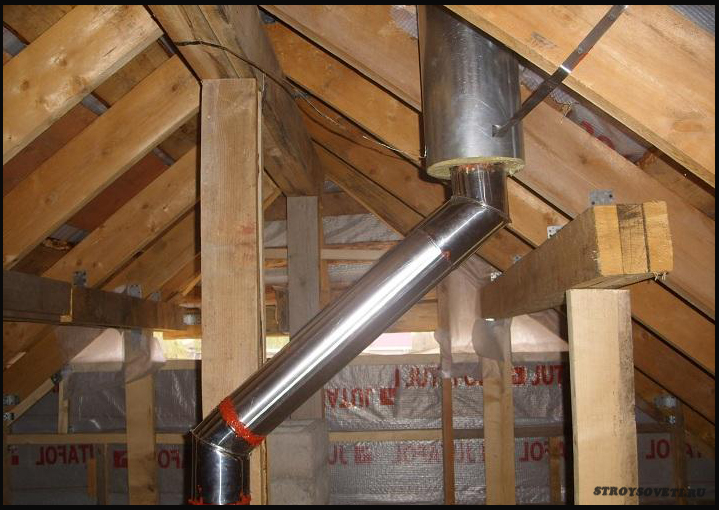

Важно, что соединение труб в пространстве между кровлей и потолочным проходом попало в пустое пространство. Не рекомендуется, чтобы стык сэндвич труб  приходился на линию потолка или линию кровли. Он должен быть визуально обозримым для проведения ревизии труб дымохода.

Делаем проход сэндвич трубы через крышу своими руками

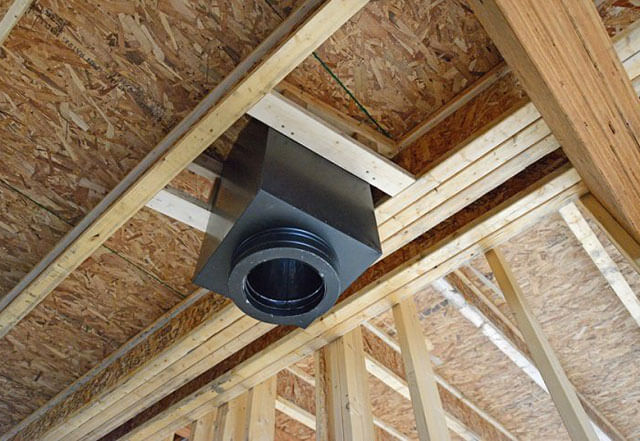

Деревянные конструкции вокруг потолочного прохода (как и все части крыши) повторно обработал антипиренами.

Для того чтоб удобнее было работать с готовой конструкцией прохода трубы через крышу я скрутил все части четырьмя оцинкованными саморезами по металлу с прессшайбой. Саморезы старался ввинчивать с края коробки — возле уголков, чтобы  они острыми концами не упирались и не царапали дымоходную трубу. Сама установка кровельного прохода заняла нее более 10 минут, хотя на все работы ушло половина дня. Монтаж я заканчивал уже когда темнело.

Для того, чтобы осадки не попадали в пространство между коробом прохода и трубой я использовал стандартный окапник. Он то и закрыл сверху отверстия вдоль трубы. Можно было конечно изменить легко форму короба и максимально приблизить его стенки к трубе, сделав более округлым. Но я предпочел оставить эти зазоры для охлаждения кровли и самой трубы.

Для завершения работ осталось плотно закрыть некоторые места швов узла прохода трубы через крышу термостойким герметиком и установить потолочный проход трубы. Но это — тема отдельного разговора.

Я так проектировал баню, чтоб максимально приблизить трубу к коньковому прогону. Так удобнее отводить от трубы воду осадков, при этом уменьшается охлаждаемая ветром часть трубы и ветровая нагрузка на нее.

Важные трудности монтажа дымо отвода

Дымоходная труба работает для отведения продуктов горения разных видов горючего (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через крышу дома обязана выполняться согласно условиябашмаки башмаки 41-01-2003, какие отчасти устарели. Все таки, данным документом руководствуются надзорные службы, и поэтому нужно следовать указанным в нем нормативам.

Вывод дымо отвода через кровлю понадобится в таких вариантах:

• при строительстве нового дома;
• в процедуре реставрации системы кровли если есть наличие отопительного аппарата;
• при монтаже в уже эксплуатируемом здании независимого источника теплоснабжения.

Если сооружение строения или реставрация крыши дают возможность спроектировать вывод дымоотвода с учитыванием всех рекомендаций, то монтаж дымоходной трубы через готовую кровлю сделает много проблем. В большинстве случаев такого рода ситуация появляется при вашем желании владельцев дома установить камин или печь в уже готовом здании. Если говорим об автоматическом котле, рекомендуется сделать отдельную пристройку для котельной, или выводить дымоходную трубу через стенку строения.

Главная трудность установки дымоотвода находится в том, что пирог кровли, через который проходит труба, в значительной мере складывается из материалов, не рассчитанных на близкий контакт с сильно нагретыми вещами. В состав кровельного пирога входит:

• покрытие для кровли;
• каркасная рама;
• контробрешетка;
• гидрозащита;
• стропилины;
• материал для утепления;
• пароизоляционный слой;
• обшивка внутри.

Дерево, битумные и материалы из полимера восприимчивы к действию больших температур, и поэтому по СНиПу просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и компонентами кровельного пирога обязан составить не меньше 130 мм. Если керамическая труба не наделена изоляцией, просвет обязан быть не меньше 250 мм. Также нужно учитывать, что в месте прохождения через крышу труба должна иметь особое утолщение – отступку. Естественно, в кровельном пироге требуется сделать отверстие существенных размеров. Зазор между кровлей и трубой после того как провели монтажные работы газохода требуется каким-то образом прочно тепло- и гидроизолировать.

Отрицательные результаты

Сквозное отверстие в кровельном пироге существенно понижает ее долговечность и эксплуатационные качества, потому как:

• нарушение цельности водоизоляционного и пароизоляционного слоев ведет к смачиванию утеплителя, при этом у ватных материалов значительно ухудшаются характеристики теплоизоляции;
• благодаря разрыва термоизоляционного слоя становятся больше потери тепла дома;
• в подкровельном пространстве может нарушиться обмен воздуха, что подстрекает накопление влажности и в будущем загнивание элементов из дерева кровелной конструкции;
• появившийся зазор не только помогает попаданию дождевой воды в здание, но и появлению снеговых карманов в зимнее время;
• если в процедуре исполнения отверстия нарушена система стропил, то это в значительной мере проявляется на надежности кровли.

Чтоб избегать проблем, проход дымо отвода через кровлю следует оборудовать, построив около него собственную систему стропил (короб) или установив обычный модульный дымоотвод.

Правила устройства дымовых каналов

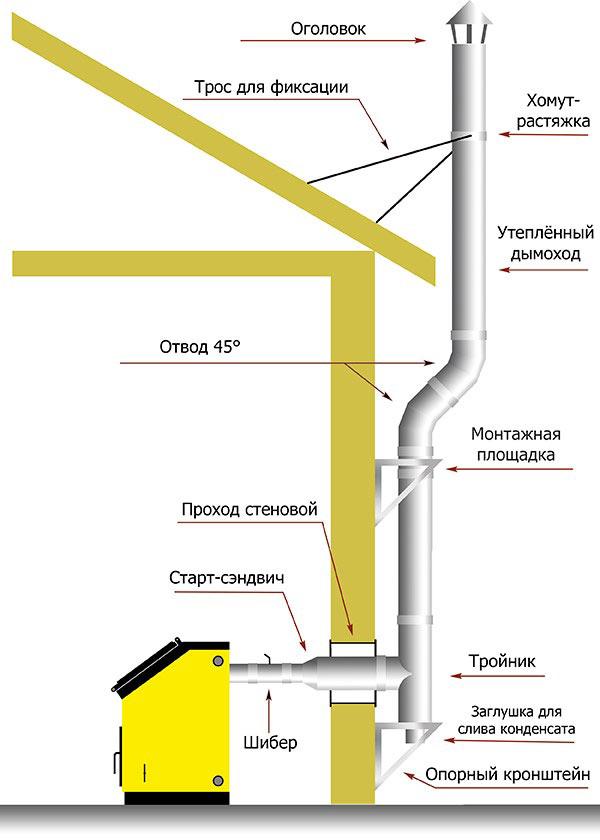

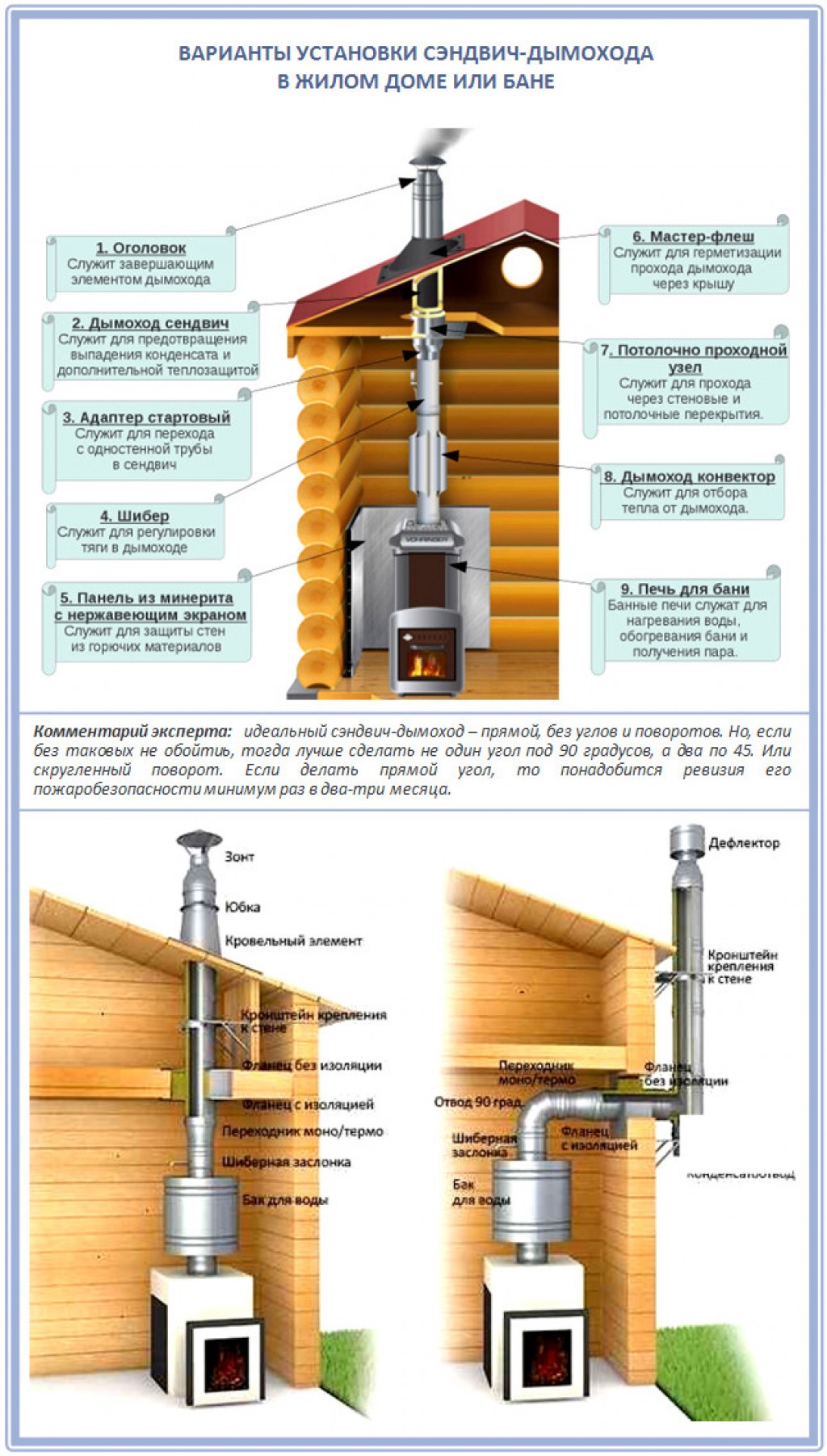

При установке дымохода типа сэндвич необходимо соблюдать общие правила пожарной безопасности, распространяющиеся на любые виды дымовых каналов – керамические, асбестовые, кирпичные. Неправильная прокладка трубопровода чревата возгоранием, особенно в деревянных коттеджах – каркасных, рубленых, брусовых.

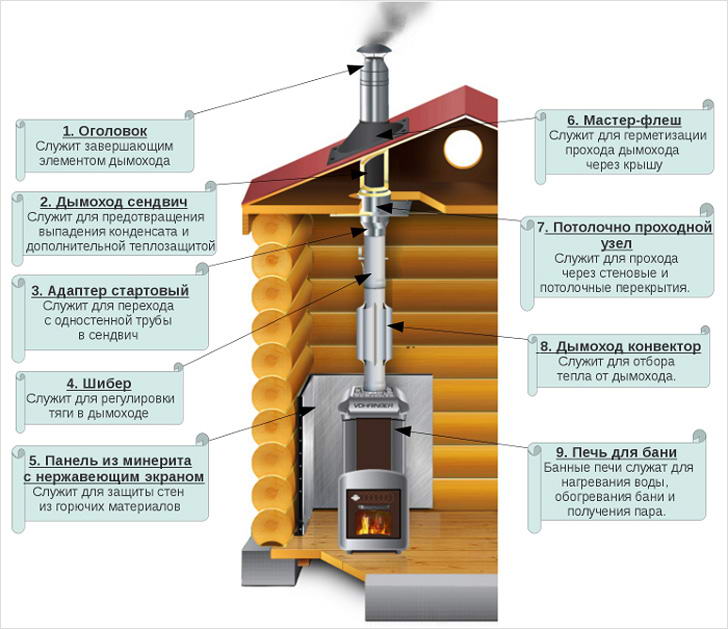

Напомним о конструкции модульного сэндвича. Прямые участки и фасонные элементы сделаны из нержавеющей трубы 0.5…1 мм, обернутой слоем негорючего утеплителя (каолиновая либо базальтовая вата 25…100 мм толщиной). Снаружи предусмотрен защитный кожух из оцинковки или нержавейки 0.5 мм.

Требования к устройству дымохода несколько отличаются в зависимости от типа отопительного оборудования. Причина – разная температура продуктов горения на выходе теплогенераторов:

• котел газовый атмосферный – максимум 200 °C, рабочая – около 120 градусов;
• отопители на природном газе конденсационные – 120 и 80 °C соответственно;
• твердотопливные котлы на дровах, пеллетах – до 300 градусов, на угле – 500…700 °C (максимум);
• камины и буржуйки – 350…650 °C;
• банные печи – до 700 °C;
• жидкотопливные (дизельные) агрегаты – 250 °C.

Температура дыма на выходе соляровых и газовых теплогенераторов невелика благодаря высокому КПД 88…96%. Зато выделяется много конденсата, который нужно отводить. Трубы дровяных котлов и печей более пожароопасны, поскольку сильнее прогреваются + забиваются сажей.

Примечание. Отвод газов от конденсационных и турбированных агрегатов организуется через коаксиальный дымоход – двойной канал типа «труба в трубе». Модульный сэндвич не применяется.

Дымоотводы газовых и дизельных котлов

Монтаж сэндвич дымохода для газоиспользующих отопительных агрегатов должен вестись согласно таким правилам:

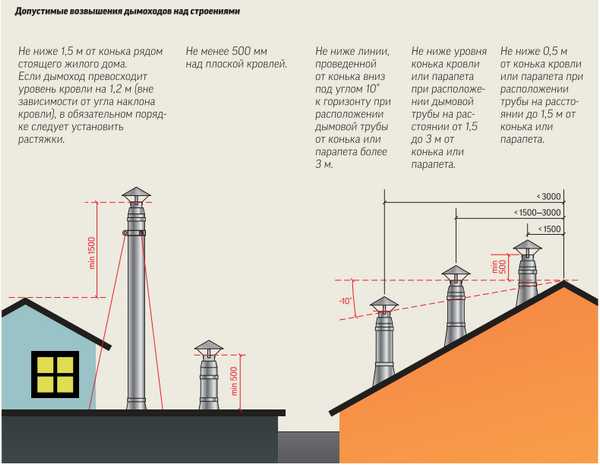

1. Минимальная высота подъема трубы – 5 м, оптимальная – 6 м. Считать начинаем от рабочей поверхности горелки.
2. Оголовок газохода не должен попасть в зону ветрового подпора, которая образуется возле конька двускатной крыши либо стоящего рядом высокого здания. Чтобы естественная тяга хорошо работала, монтируйте дымоход согласно приведенной схеме.
3. Диаметр внутреннего прохода сэндвича подбирается по размеру выходного патрубка котла. Ставить дымоотвод меньшего сечения недопустимо.
4. Максимальная длина горизонтального участка, соединяющего теплогенератор с вертикальным стволом сэндвич-дымохода, – 3 м;
5. Допустимое количество поворотов трубопровода на 90° – 3.
6. Вертикальный канал может огибать несущие конструкции крыши – стропила, балки, при установке снаружи – кровельные свесы. Максимальное отклонение – 1 м в сторону, угол поворота сэндвича – 30 или 45°.
7. Внизу вертикального участка предусматривается карман для сбора и отвода конденсата.

Важно! Дымоходные трубы газовых отопителей запрещается накрывать всяческими зонтами, дефлекторами и прочими насадками.

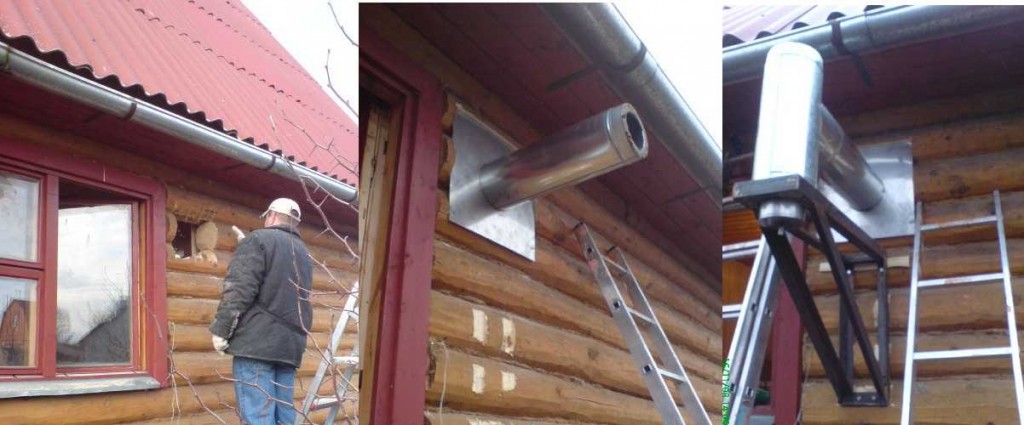

Отдельный вопрос – проход через стену либо перекрытие из горючих материалов. Противопожарные требования такие: расстояние от внутренней стенки сэндвич-трубы до ближайшей деревянной конструкции должно составлять не менее 38 см. Проходные отверстия вырезаются с учетом указанного отступа.

Требования к печным трубам

Дымоходы печей, каминов и твердотопливных котлов прогреваются до более высокой температуры. Внутри отлагается сажа, а при топке сырыми дровами появляется конденсат. Последний перемешивается с отложениями и образует липкий прочный налет, который тяжело счищается.

Толстый слой сажи способен воспламениться и разогреть шахту до 800–1000 °C. Поэтому установка дымохода производится с учетом обслуживания (прочистки) и повышенной температуры продуктов горения.

Справка. Сэндвич кратковременно выдерживает перегрев до 1000 °C. Поскольку рабочая температура базальтового утеплителя составляет 600…750 градусов, частые аварийные ситуации вызывают разрушение минваты. Нержавеющая сталь внутренней гильзы тоже деформируется, иногда лопается по шву.

Правила прокладки сэндвича от дровяной печки, ТТ-котла:

Важный момент. Зазоры в разделках следует заполнять негорючим изоляционным материалом – базальтовым картоном, каменной либо каолиновой ватой. Соединение трубопроводов в месте пересечения перекрытия делать нельзя.

Некоторые производители (тот же Schiedel) пишут в монтажных инструкциях, что отступ от наружной стенки сэндвичной трубы до горючей конструкции потолка или стены должен составлять 20 см. Указание не соответствует общепринятым правилам, но в собственном доме только вы несете ответственность за последствия. Неправильный монтаж, некачественный сэндвич, отложения сажи – все эти факторы могут привести к пожару.

Если нужно организовать внутри дома переход с кирпичной трубы на сэндвич, то его диаметр подбирается так:

• камин – 8 см² сечения на каждый киловатт тепловой мощности;
• печка на дровах теплопроизводительностью до 3.5 кВт – м² = Ø160 мм;
• то же, до 5.2 кВт – м² = Ø190 мм;
• печь мощностью 5.2…7 кВт – м² = Ø220 мм.

Расстояние от верха соединительного сэндвича до деревянного потолка – минимум 50 см, защищенного листом металла + базальтовый картон – 40 см. В кирпичных домах с бетонными перекрытиями отступки и разделки не нужны.

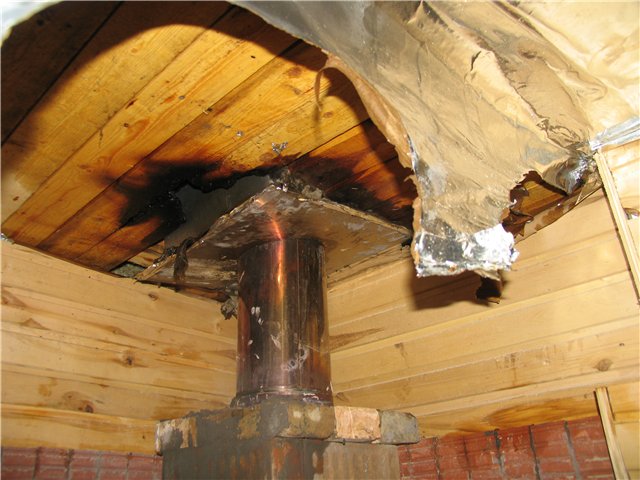

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы. Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

• кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
• внутри дымохода скапливается влага, а летом появляется грибок;
• растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
• участки кровли, соседствующие с трубой, разрушаются от наледи.

Если нарушается циркуляция воздушных масс в пространстве под крышей, растет влажность, детали из дерева начинают гнить. Возникает потребность в капремонте стропил. Поэтому работы по обустройству проходки важно провести правильно.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

• Кирпич;
• Нержавеющая сталь;
• Оцинкованная сталь;
• Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

• В виде квадрата;
• В виде круга;
• В виде прямоугольника.

Чтобы правильно вывести дымоход и сделать в кровле отверстие нужного размера, важно оценить устойчивость самой кровли и кровельного пирога, если дело касается утепленной крыши, к огню. Если имеется дело с легковоспламеняющимися материалами, нужно сделать зазор в 15-20 см.

Виды УП

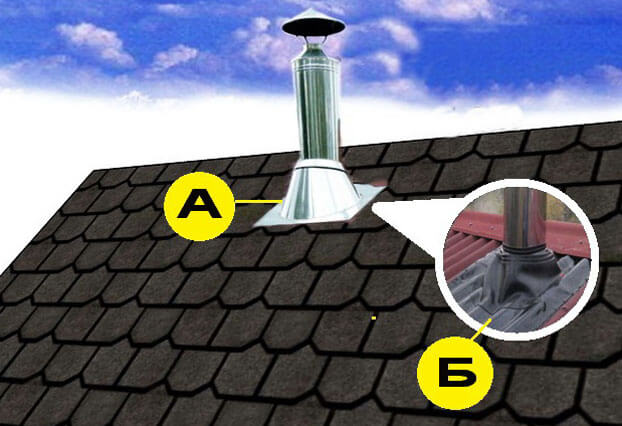

Сегодня рынок стройматериалов предлагает различные виды устройств для сооружения прохода вентиляционной трубы через кровлю:

• С клапаном и без. Конструкция бесклапанных УП не предусматривает возможность регулировки и полного перекрытия воздушного потока. Клапанные приспособления имеют специальную заслонку, с помощь которой можно ограничивать потоки выходящего воздуха.

Рисунок 7. Клапанные и бесклапанные устройства

• Механические и автоматические. УП с механическим управлением предполагают наличие тросика для регулирования объема циркуляции воздуха. В автоматических устройствах за функционирование системы отвечает специальный контроллер.

Также проходные элементы выпускаются разных видов по назначению и разновидности кровельного покрытия, на которое будет устанавливаться (рис. 8).

Рисунок 8. Проходные элементы разного назначения

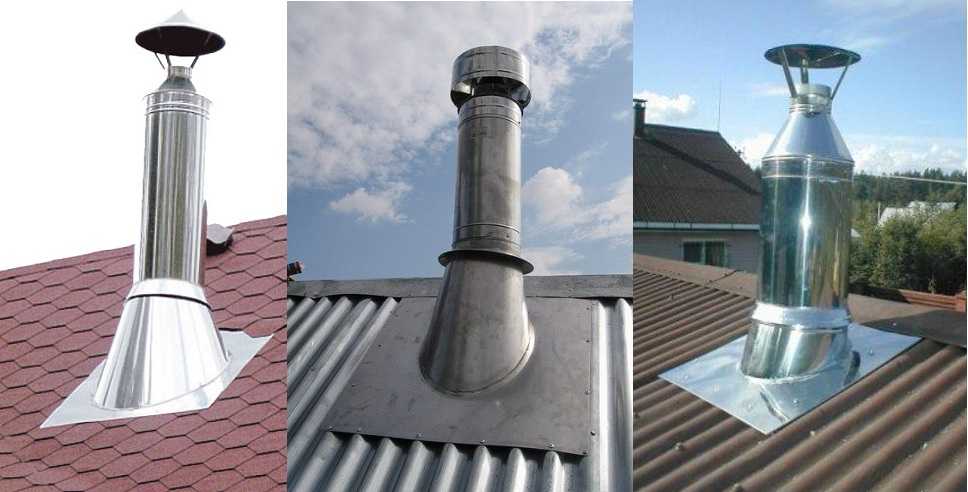

Для прохода труб дымохода через кровлю применяются огнестойкие материалы – обычно стальные оцинкованные трубы с теплоизоляционным материалом внутри. Также он изолируется от других элементов кровельной системы защитным коробом.

Рисунок 9. Внешний вид дымоходных труб

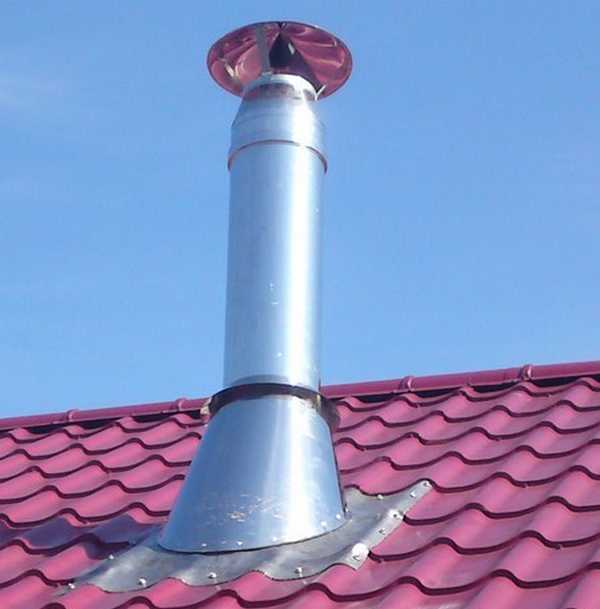

Проход круглой печной трубы

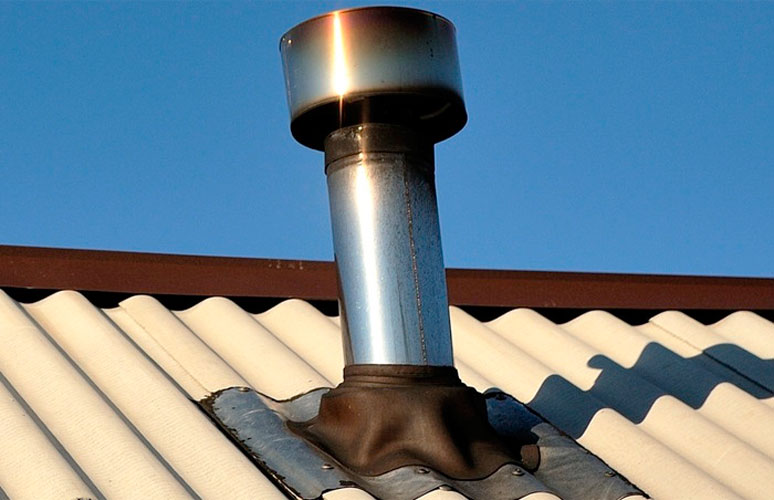

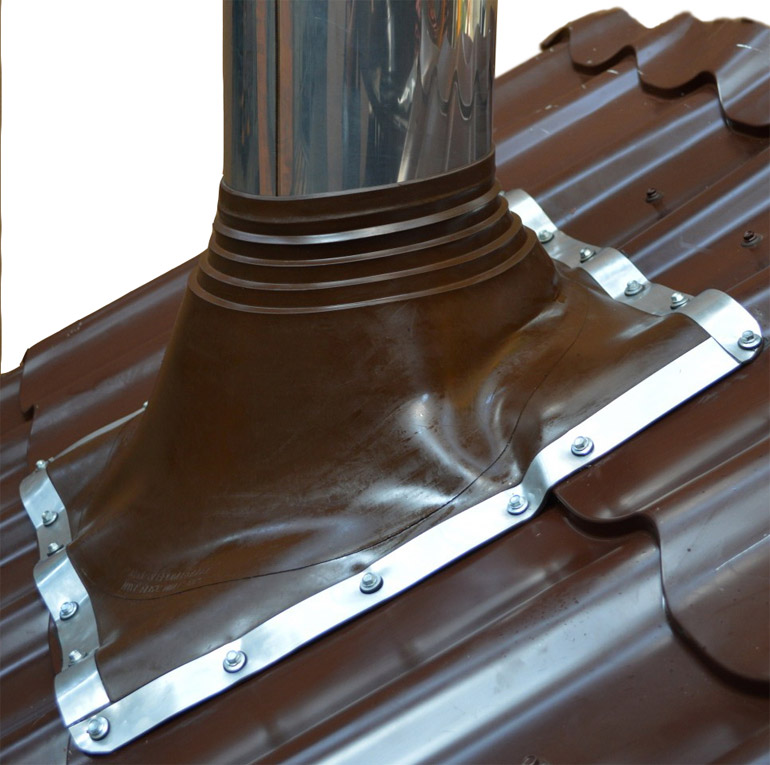

Если используется труба круглого сечения, оптимальным вариантом вывода будет применение кровельной проходки круглого сечения.

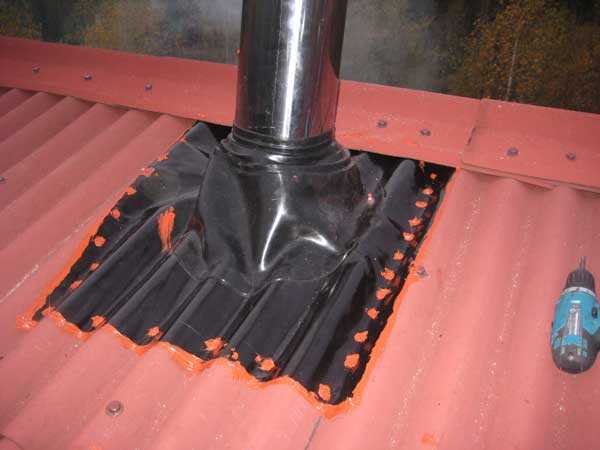

Они изготовлены из резины или термосиликона, что обеспечивает эластичность материала и возможность плотного соединения его с любым рельефом кровли.

Устанавливается поверх имеющейся кровли, плотно натягивается на трубу и крепится к металлочерепице.

Таким образом получается эластичный «колпак», плотно обтягивающий трубу и плавно переходящий на плоскость кровли.

Для надежности нужно стыки полить герметиком. Такая система надежно обеспечивает защиту от дождя, не боится температурных перепадов и деформаций.

Внутренняя часть прохода заполняется негорючим утеплителем и прикрывается листом металла.

монтаж круглой трубы

Все места примыкания трубы к кровле из металлочерепицы надо изолировать силиконовым герметиком. Это относится как к нижнему, так и к верхнему фартукам. Не следует пренебрегать установкой слоя изолятора между фартуками. После установки верхнего фартука надо тщательно изолировать все имеющиеся стыки и соединения элементов.

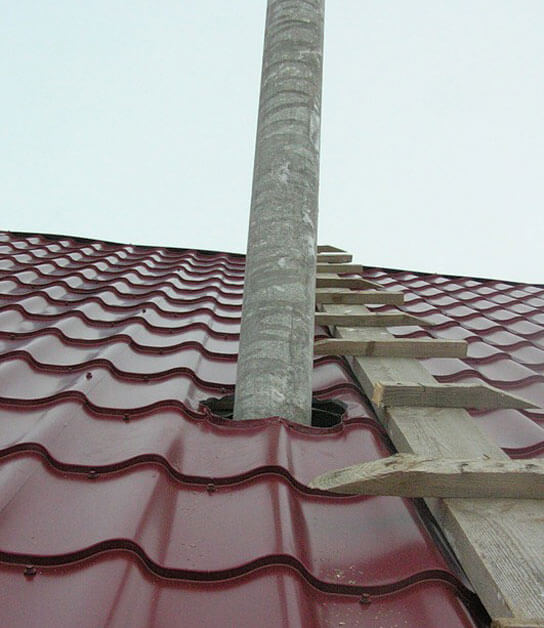

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Проход трубы через профнастил (нажмите, чтобы увеличить)

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Наверх ↑Коллектив Читайте по теме: Как покрыть односкатную крышу профнастилом?

Хотите знать, в чем преимущества односкатной крыши из профнастила? Нужна информация, как ее сделать своими руками? Необходимо знать особенности односкатной кровли из профлиста? Читайте статью!

Кровля крыши профлистом своими руками

Все о том, как сделать крышу из профнастила своими руками, без помощи специалистов. От выбора профлиста и его доставки до крепления и техники безопасности. Краткая и удобная инструкция по изготовлению крыши из профнастила, содержащая описание всех этапов строительства.

Устройство ендовы крыши

У Вас сложная кровля? Тогда вам обязательно нужно знать, как правильно сделать ендову. Читайте статью и узнайте, как сделать ендову для кровли из профнастила, каково ее устройство и как ее загерметизировать.

Устройство вывода дымохода через кровлю: на что важно обратить внимание

При проведении монтажных работ следует учитывать правила пожарной безопасности. Потому что высокая температура печных газов может нарушать целостность кровельного пирога или привести к его возгоранию.

При этом обрешетка должна быть жесткой, это достигается установкой специального короба, в котором и находиться труба.

Монтаж данного короба заключается в установке дополнительных поперечных балок между стропилами.

Важно: структура кровельного пирога должна быть неизменной по всему периметру крыши.

Следует также заострить внимание на местах соединения кровельного материала и трубы, они должны быть герметизированы, обеспечен отвод воды. Для этого применяют специальный защитный фартук.

Материалы, которые будут использоваться в работе, должны соответствовать основному кровельному покрытию.

В зависимости от формы дымохода используют как готовые конструкции, так и изготовляют их самостоятельно.

Примыкание кровли из металлочерепицы к дымоходу

На крышах, покрытых металлочерепицей используют специальные планки примыкания. Их изготавливают из того же материала, что и металлочерепица.

Важно: отделку дымохода делают до укладки основного кровельного покрытия, это позволит предотвратить возможное повреждение и загрязнение материала.

На дымоходной трубе отмечается высота верхней защитной полоски, после чего в этом месте делается штроба. Укладку защитного фартука начинают с нижней стены. Монтаж делают внахлест, заводя верхний край в специальный желоб. Герметичность соединения обеспечивается специальным герметикам на основе силикона.

Далее производится установка так называемого галстука – это лист металла, который укладывают непосредственно под фартук. Его основная задача предотвратить попадание воды в проход дымохода и отвести ее. После этого осуществляется укладка металлочерепицы вдоль трубы и завершается процесс монтажа установкой внешнего декоративного фартука на кровлю.

Его установка подобна укладке нижних элементов, единственное не требуется штробления стен дымохода. Все стыки заполняют герметикам.

Важно: если ширины дымоходной трубы более 80 см, то в верхней части требуется оборудование специальной разуклонки, которая позволит отводить воду и снежные массы.

В соответствии с этим принципом выполняются работы по примыканию крыши из профнастила к дымоходной трубе. Также важно учесть тот момент, что вся вода, должна отводится от дымохода по склону крыши. Поэтому защитный фартук должен устанавливаться таким образом, чтоб его верхняя часть находилась под листом профнастила. Разуклона на крыше из профнастила выполняется в виде двух коротких ендовы.

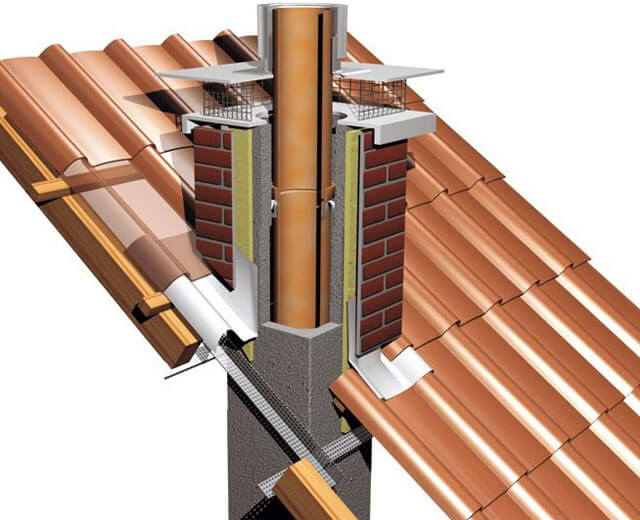

Примыкание черепичной кровли

Примыкание дымохода к кровле из черепицы выполняют с помощью специальной эластичной ленты, которые закрепляют вдоль всего стыка. Располагают эту ленту таким образом, чтобы один ее конец заходил на трубу, а второй располагался под черепичным покрытием.

Специальные ленты изготавливают из алюминиевого сплава, на одну из стороны которой нанесен клеящий состав. Для надежности данное крепление сверху фиксируют с помощью специальных металлических планок, для крепления которых используют термостойкие дюбели.

Все места стыков и креплений дополнительно обрабатывают герметиком.

При обустройстве дымовой трубы круглого сечения следует иметь ввиду, что она не должна вплотную прилегать к деревянным стропилам. Поэтому необходимо также установить специальный короб, чтобы расстояние от трубы к коробу было в пределах 13-25 см. Узнать более подробно это значение для каждого вида материала трубы и кровли можно в нормативных документах по пожарной безопасности.

Важно: паро- и гидроизоляция должны быть непрерывными на всех участках кровли.

Внутреннюю часть короба заполняют негорючим материалом, чаще всего в этих целях используют базальтовое волокно. Полотно пароизоляции и гидроизоляции закрепляют снаружи короба. После чего делают сплошную обрешетку в месте примыкания трубы. Сама по себе дымоходная труба — это трехслойная конструкция, внешний слой которой выполнен из нержавеющей стали.

Важно: между трубой и креплением должен оставаться зазор, так как размеры трубы могут меняться из-за расширения-сжатия.

Изначально укладывают защитный металлический фартук, который представляет собой листы металла прикрепленные к основанию кровли. В местах стыка фартука и трубы используются специальные хомутовые соединения – мастер флеш.

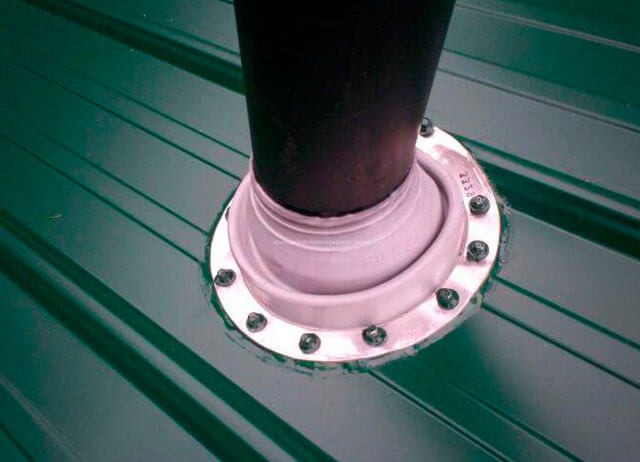

Универсальность данного уплотнителя позволяет его использовать на трубах различного диаметра. А конусная конструкция наиболее лучше позволяет повторить угол наклона крыши.

Таким образом обеспечивается герметичность покрытия на различных кровельных материалах.

При выборе уплотнителя мастер флеш следует учесть несколько нюансов:

• диаметр уплотнителя должен быть меньше диаметра трубы, чтобы он плотно облегал ее и обеспечивал надежную герметичность соединения.
• закрепляют мастер флеш к кровельному материалу с помощью фланцевого соединения, для надежности которое обрабатывают дополнительно герметикам.
• уплотнитель выдерживает перепады температур от -60 до +250 градусов, устойчив к ультрафиолетовому излучению, не горюч, средний срок службы порядка 20 лет.

Также на трубных дымоходах может использоваться метод оформления примыкания с помощью алюминиевой или свинцовой ленты. Перед этим также делают установку защитного фартука, все детали очищают от мусора и обеззараживают. После чего приклеивают ленту таким образом, чтобы ее верхний край заходил на трубу, а нижний на фартук под кровельный материал.

Важно: верхняя часть проходки примыкания трубы к кровле должна заводится или под кровельный материал, или под крепление конька, это позволит максимально предотвратить возможные протечки.

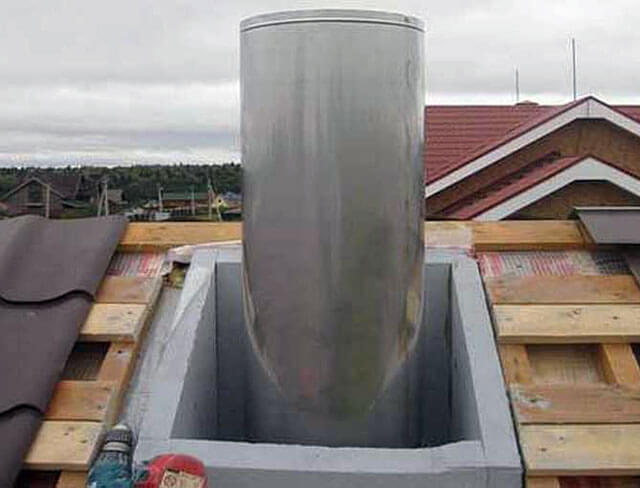

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д.

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Устройство прохода металлической трубы через кровлю

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

1. Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
2. Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
3. Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой – основанием для монтажа отделочного материала.
4. Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
5. Далее рабочая поверхность покрывается металлочерепицей.
6. На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
7. Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Сделать самому или на заказ?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы.

Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен.

Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч.

Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы.

Это около 30 сантиметров выше и больше и 10 см снизу и по 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 3.

Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые 4. Установите снятый лист профнастила и закрепите 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших 6.

Утеплите трубу негорючим материалом с фиксацией отожженной 7. Изготовьте дымоходный зонт из оцинкованной 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Установка дымохода через стену

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме.

Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений.

Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

• Кирпич;
• Нержавеющая сталь;
• Оцинкованная сталь;
• Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

• В виде квадрата;
• В виде круга;
• В виде прямоугольника.

Как собрать дымоход из сэндвич-труб

Чтобы в процессе монтажа не прерываться, следует подготовить все составляющие компоненты для последующей сборки в единое устройство заранее. Преимущество сэндвич-конструкции в том, что при ее изготовлении применяется технология, в разы облегчающая процесс установки целостного агрегата. Края сэндвич-труб обрабатываются с меньшим диаметром по сравнению с основной составляющей. Зауженная деталь подводится к другой трубе, крепость соединению обеспечивает хомут. Мастера советуют обрабатывать область шва герметиком, который хорошо справляется с температурными нагрузками.
