Перед тем как приступить к работам по обустройству кровли, ее нужно спроектировать, сделать расчет конструкции и создать чертеж.
Что входит в стропильную систему?
В торцах верхней части такого дома оставлены стены, имеющие вверху треугольную форму. Эти стены называются фронтонами, реже – щипцами. Отсюда пошло название подобной конструкции крыши – щипцовая.

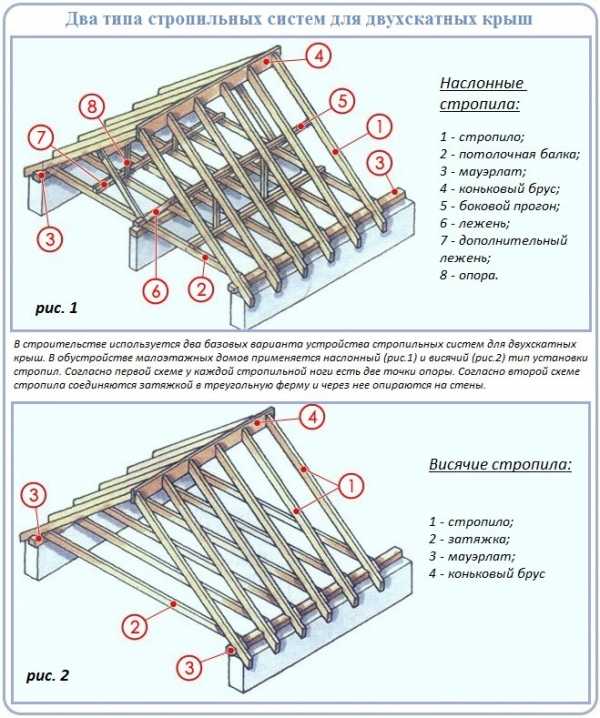

Существует два принципиальных типа двухскатных крыш – наслонные и висячие. Наслонная стропильная система опирается на внутренние стены помещения, придавая им большую прочность. К преимуществам конструкции относится применение пиломатериала меньшей длины, что упрощает монтаж и удешевляет транспортировку.
Чаще всего используется висячая конструкция двухскатной крыши, схема и расположение элементов которой показаны на рисунке 1.
В общую систему для всех крыш входят:
- стропила – толстые деревянные доски, укладываемые вдоль ската кровли;
- затяжка, соединяющая между собой скаты и располагающаяся в нижней части крыши (представляет собой длинную балку);
- подкосы – служат для устранения провисания скатов и выполняют функцию распорок. Одним концом они крепятся на затяжку, а другим – на скат, создавая этим распирающее напряжение;
- коньковый брус – фиксируется в верхней части крыши в месте пересечения скатов. Его положение должно быть горизонтальным, иначе конструкция будет не только перекошена и потеряет эстетичность, но и станет недостаточно прочной;
- бабка (стойка) – представляет собой относительно короткий брус, подпирающий коньковое соединение. Своим нижним концом бабку упирают в затяжку, создавая монолитную конструкцию;
- ригель – используется в качестве альтернативы бабке и располагается параллельно затяжке в верхней части перекрытий. Его использование позволяет избежать применения подкосов или перенести их в самую нижнюю часть стропильной системы. Все перечисленные элементы при объединении образуют ферму;
- мауэрлат – является толстым и прочным брусом, проложенным у основания крыши (на верхней части стены). Именно на этот брус будет оказываться давление скатов и находящихся на них осадков. Применение мауэрлата позволяет повысить герметичность крыши и избежать деформаций стен, равномерно распределяя принимаемое на себя давление;
- обрешетка – обшивается поверх стропил и служит для последующего настила кровельного покрытия.
В разных конструкциях расход материалов отличается. Перед сбором крыши посвятите время планированию и посчитайте требующееся количество бруса и досок.
Характеристики, зависимые от высоты крыши
Если высота конька подобрана неправильно, строение может разрушиться под воздействием ветра или под тяжестью снега
Высота одноэтажного дома с крышей определяет его внешний вид и тесно связана с некоторыми характеристиками устройства кровли. Высчитать этот параметр также важно для определения расхода ресурсов на покрытие.
Угол наклонов скатов
При расчете высоты конька двускатной крыши следует учитывать: чем больше ее значение, тем более крутым выйдет наклон кровли. Если погода в местности характеризуется большим количеством осадков или снежными зимами, величина угла должна быть достаточной для того, чтобы влага не задерживалась на кровле. Нормой считаются значения в пределах 20-50 градусов.
Площадь кровельной поверхности
Высота крыши влияет на площадь скатовых поверхностей. Для монтажа островерхой конструкции потребуются большие объемы кровельных материалов. Таким образом, затраты на монтажные работы в этом случае возрастут.
Несущая способность кровельного каркаса
Габариты кровли влияют и на массу конструкции. У высокой крыши она будет больше, равно как и создаваемая слоями нагрузка на стропила. Такие тяжелые конструкции нуждаются в более мощном каркасе с большим числом компонентов.
Устройство двухскатной крыши и конструкция стропильной системы
Щипцовая или двускатная крыша — это практичная, не сложная в монтаже и устройстве конструкция. Ее основные элементы имеют прочную защиту от различных негативных явлений. При правильно выполненном устройстве и выборе оптимального угла наклона скатов, чердачное помещение может быть использовано, как жилая комната. В этой статье мы разберем устройство двускатной крыши.
Виды стропильных комплексов
Конструкция стропильной системы двухскатной крыши может быть выполнена с использованием наслонных или висячих стропил. Разберем характеристику стропильной системы.
Наклонная
Наслонный метод — для установки необходимо наличие двух опор для низа и верха каждой стропилиной ноги. Используют такую конструкцию в деревянном доме, где есть мощные колоны или внутренние несущие стены. Данная система имеет свои конструктивные особенности, без которых их установка невозможна. Конструктивные особенности наслонного метода:
- За счет больших размеров перекрытия, конструкция требует дополнительных точек опор. Для достижения прочности используют дополнительные стойки и прогоны;
- При возведении стен из кирпича рекомендуется использовать мауэрлат;
- Установка опоры под коньковый элемент стропильной ноги.
Недостатком наслонного метода является влияние на планировку всего внутреннего пространства чердачного помещения. Если чердачное помещение планируется применять под хранение хозяйственных предметов, наслонный метод идеальный для устройства двускатной крыши.
Висячая
Висячий метод — для его установки необходимо наличие опоры для нижних стропильных ног. Используют в устройстве дома, где нет возможности зафиксировать опору под коньковый прогон. К основным конструктивным особенностям висячего метода относят:
- Стропильные фермы можно использовать для установки на стены готовых треугольников;
- Мауэрлат можно заменить на доску, которую укладывают на двухслойную гидроизоляцию;
- Затяжку выполняют из дерева.
Недостатком такой системы является то, что для ее возведения необходимо выполнить правильный расчет, который позволит грамотно выполнить карнизные узлы.
Стропильная система состоит из нескольких важных элементов:
- коньковый прогон;
- ригели;
- распорки;
- наклонные подкосы;
- стропильные ноги;
- вертикальные стойки.
В качестве материала для изготовления стропил и других элементов конструкции двускатной крыши, используют железо, железобетон и дерево.
Основные элементы и устройство крыши
Устройство стропильной системы двускатной крыши в деревянном доме состоит из двух наклонных скатов, расположенных под наклоном и срединных между собой в коньке. Торцевая сторона скатов напоминает форму треугольника, которая называется фронтоном. Конструкция двускатной крыши включает в себя следующие строительные элементы:
- Мауэрлат — это опорный брус крыши деревянного дома, его укладывают на верхнюю часть строения. Основная задача этой детали — равномерное распределение нагрузки от крыши на стены. В деревянном домике роль мауэрлата выполняет верхний венец сруба.
- Стропильные ноги — необходимы для устройства треугольника конструкции, ими фиксируют по обеим сторонам кровлю и соединяют в районе конька. Такой комплекс называется стропильная система. Стропила выполняют основной контур кровли, шаг установки ног зависит от размеров и формы кровельного покрытия.
- Стойки — представляют собой опоры, которые выполняют поддержку стропильной системы деревянных домов. Монтируют их вертикально в месте конька.
- Затяжка — выполняет задачу скрепления ног, за счет чего весь комплекс прочно фиксируется и не разъезжается.
- Лежни — также выполняют функцию поддержки всей конструкционной системы
- Прогоны — является элементом, поддерживающим конструкцию кровли.
- Подкосы — представляют собой наклонные опоры, которые устанавливают под определенным углом и соединяются в ферме. Такое устройство кровли позволяет возвести жесткую конструкцию, способную вынести абсолютно любые нагрузки.
- Обрешетка — представляет собой собранную систему из досок, сверху которой укладывается кровельное покрытие.
- Кобылки — данная часть устанавливается при условии, что ноги недостаточно длинные, за счет чего невозможно сделать свес. Двускатная крыша включает в себя данный элемент, с помощью которого формируются свесы.
- Свес — конструкционный элемент всей системы, отвечающий за быстрый и беспрепятственный отвод осадков. Свесы защищают стены и несущие части дома от разрушения, растрескивания и трещин.
Более подробно о том, как устроена двускатная кровля и для чего необходимы все конструктивные элементы можно узнать из видеоролика
Двускатная конструкция имеет несложную систему, которую вполне можно выполнить самостоятельно. При устройстве комплекса специалисты рекомендуют уделить особое внимание мауэрлату. Именно этот элемент отвечает за прочность строения и его длительную эксплуатацию.

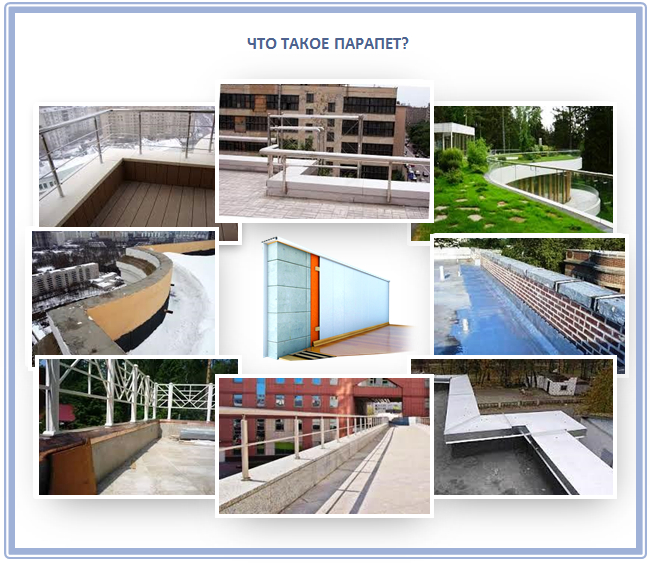

Как устроен узел парапета на крыше
Парапет — зона особого риска: неправильная заделка стыка приводит к протечкам, а за ними идет ухудшение микроклимата в доме, плесень, грибок и повышенные счета за отопление. Устройство парапета во многом зависит от конструкции, материала и угла наклона крыши. В статье приводятся наиболее распространенные схемы устройства примыкания кровли из разных материалов к парапету.
Больше информации читайте на нашем сайте про устройство кровли и выбора материала покрытия клик

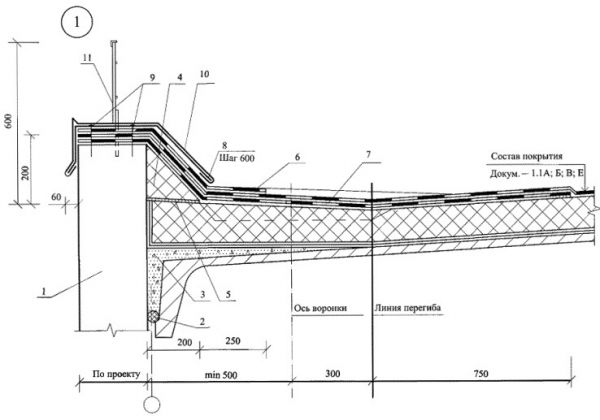

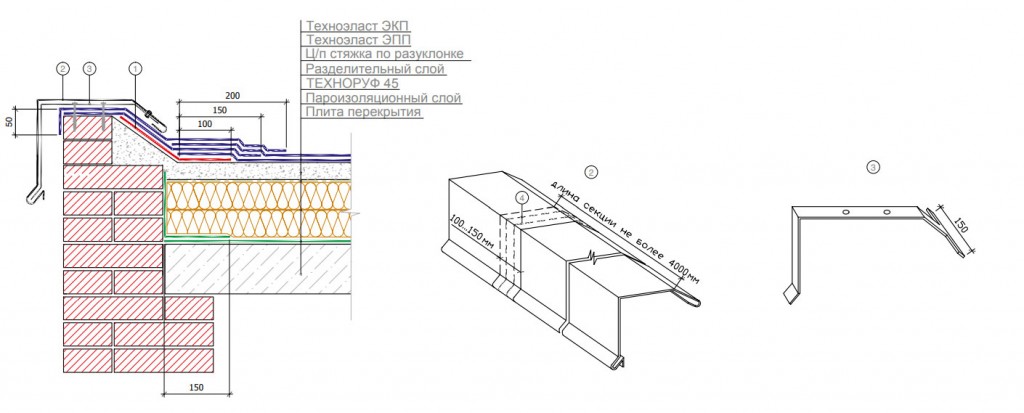

Узел парапета на крыше
Парапет может быть низким или высоким.

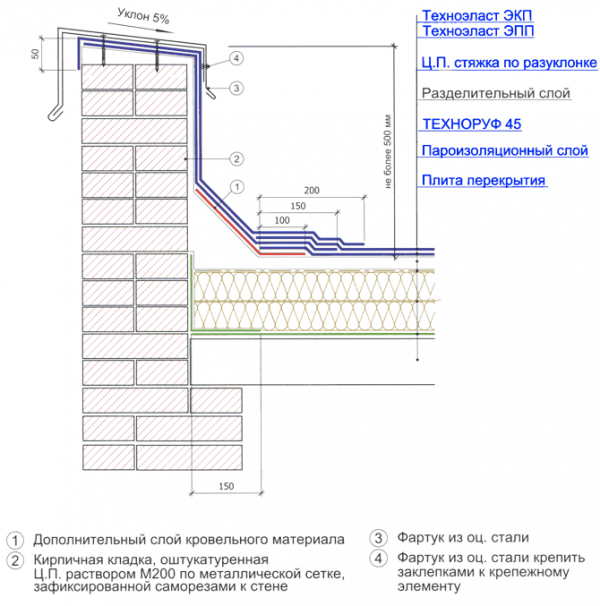

Низкие парапеты высотой до 60 см чаще всего применяют в одноэтажных промышленных зданиях с плоской кровлей и водоизоляционным ковром из наплавляемых битумно-полимерных материалов, при этом верхний дополнительный слой ковра заводят на горизонтальную грань парапета и накрывают защитным фартуком из оцинкованной кровельной стали или парапетными плитами. До высоты 0,6 м дополняют решетчатым ограждением, если высота здания более 6 м.
- Ж. -б. плита покрытия
- Праймер
- Пароизоляция
- Утеплитель
- Геотекстиль или мембрана
- Стяжка из цементно-песчаного раствора
- Основной водоизоляционный ковер из рулонного или мастичного материала
- Фартук примыкания
- Ограждение
- Держатель ограждения
- Костыль из оцинкованной кровельной стали
- Накрывка парапета
- Стена

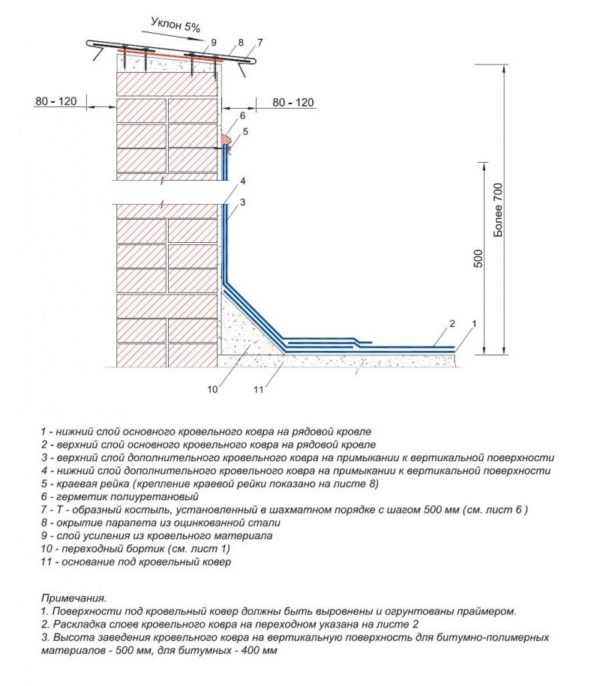

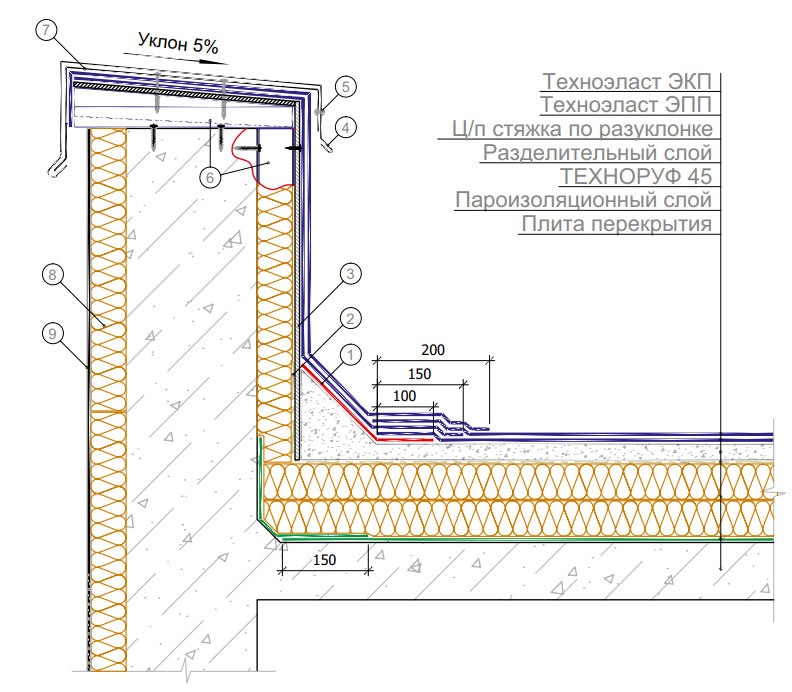

На парапетах высотой от 60 см дополнительные слои водоизоляционного ковра не заводят под накрывку, а заделывают под планку примыкания с герметизацией стыков.
Технические нормы
Нормативные требования к узлам крыш прописаны в СП «Кровли» и «Несущие и ограждающие конструкции».
Наибольшее количество требований предъявляется к кирпичным парапетам, как наиболее долговечным конструкциям.
Кладку парапетных частей здания, возвышающихся над несущими конструкциями кровли, необходимо выполнять из отборного полнотелого кирпича марки по морозостойкости не ниже F50 с защитой от увлажнения.
При этом внутреннюю часть парапетной стенки необходимо оштукатурить цементно-песчаным раствором М 100.

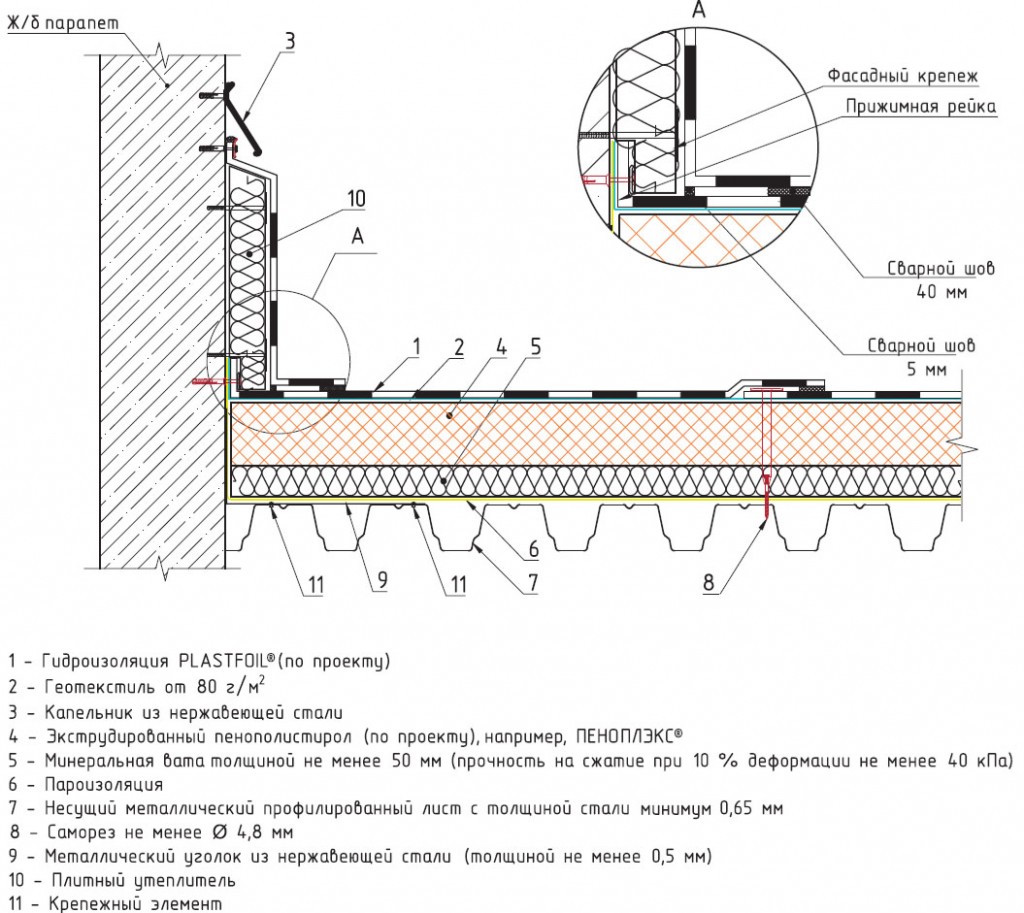

При строительстве из железобетонных элементов или металлических сэндвич-панелей также необходима защита от увлажнения гидроизолирующими мастиками или наплавляемыми парапеты зданий высотой от 6 м в целях безопасности обслуживания должны дополняться до высоты 0,6 м от уровня кровли решетчатым ограждением.
Из чего делают узел парапета
Узел парапета крыши из мелкоштучных материалов (различные виды черепицы), металлических профилированных листов, металлочерепицы, сэндвич-панелей оформляют при помощи фирменных фартуков или используя фартуки из металла построечного исполнения.
Защитные фартуки в зависимости от кровельного материала могут изготавливаться из:
- меди;
- алюминия;
- оцинкованной кровельной стали с покраской эмалями или порошковыми красками под цветовое решение фасада здания.
ВАЖНО! Для выполнения парапетного узла не годятся кладочные материалы, обладающие высокой степенью влагоемкости: ячеистобетонные блоки из керамзита, газосиликата, пенобетона.

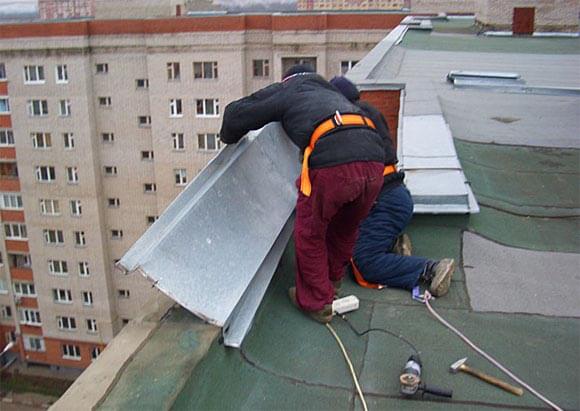

Варианты парапетного фартука
Форма и заделка парапетного фартука зависит от высоты самого парапета. Наиболее распространенный вариант — крепление к металлическому костылю или рейке с герметизацией стыка.
Самый надежный вариант — заведение фартука в специальную выемку в кладке с последующим замоноличиванием мелкозернистым бетоном или цементно-песчаным раствором.
При плоской кровле из наплавляемых рулонных или мастичных материалов фартук можно закрепить к костылю верхней грани парапета.
Кирпичный парапет на крыше

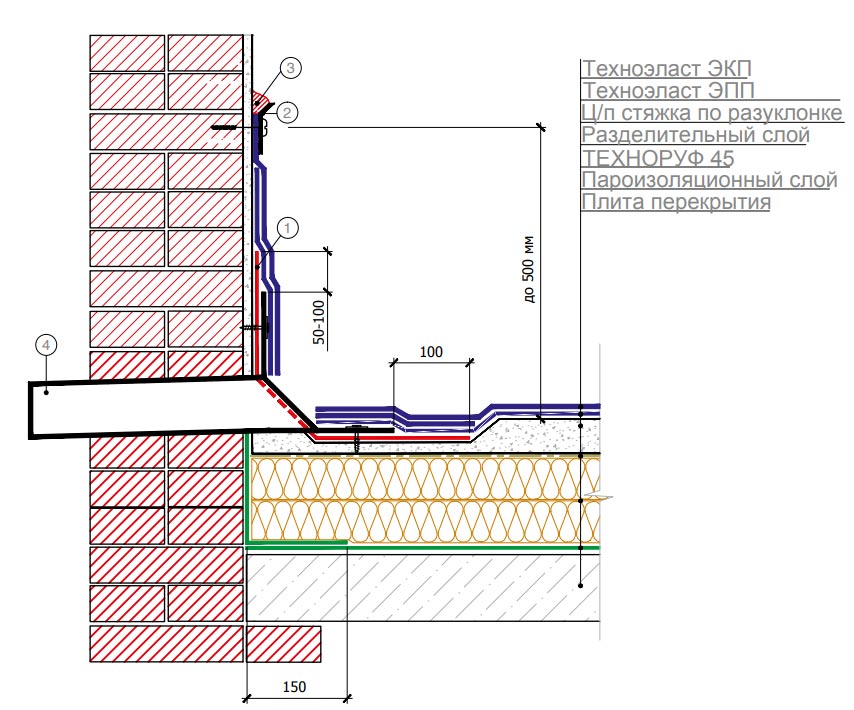

При устройстве узла примыкания к парапету на плоской кровле в месте стыка выполняют наклонный бортик под 45° из бетона, цементно-песчаного раствора или деревянных реек с пропиткой антисептиком.
Этот элемент необходим для более плотного примыкания рулонных материалов, препятствует повреждению кровли при ремонте, очистки от снега, а также появлению трещин на материале при отрицательных температурах.
Организация места примыкания
На кровлях из плиточных или волнистых материалов на ширину не менее 0,35 м устраивается сплошной настил из влагостойких ДСП, ОСП или ЦСП.
На настил и парапетную стенку на высоту не менее 350 мм наклеивается гидроизоляционный материал или укладывается фирменный элемент стыка, поверх него укладывается основной кровельный материал, затем крепится на планку или в специальную выемку на стенке парапета защитный фартук, повторяющий профиль кровельного материала. Стык фартука со стеной герметизируется.
Возможный ремонт вблизи узла
Если все же обнаружилась протечка, кровля требует ремонта. Если кровельный фартук заведен под парапетную плиту или накывку из металла, то придется демонтировать всю конструкцию.
Когда фартук заведен в канавку достаточно осторожно отогнуть металлический лист. Далее на место стыка необходимо наклеить или наплавить дополнительные слои водоизоляционного ковра шириной не менее 500 мм.
Нижний слой начинается от верхнего угла треугольного бортика и опускается на кровлю, второй слой наклеивают на стенку парапета под фартук, опускают на бортик и частично на кровлю.
Защитный фартук отгибают в исходное положение.
Если место протечки — плохо загерметизированный стык фартука с вертикальной поверхностью, достаточно очистить металл от герметика и обработать место заново.
ВАЖНО! При кровельных работах необходимо использовать материалы высокой марки морозостойкости — не менее F 50 и прочность — от М 150. У наплавляемых кровельных битумно-полимерных материалов показатель гибкости на брусе должен быть не менее -25°С. Все герметики должны быть предназначены для наружных работ, с защитой от УФ-излучения.
Заключение
проблема парапетного узла — надежная защита стыка вертикальных и горизонтальных плоскостей. В кровлях из плиток и волнистых листов для заделок лучше использовать рекомендации и фирменные элементы производителя, но плоских кровлях следовать требованиям норм.
Классификация по типу ската
Второе разделение можно сделать в зависимости от того, как запроектирована линия ската. Виды здесь предполагают наличие двух вариантов:
Двухскатная крыша c ломаными и прямыми скатами
- С прямыми скатами. Самый простой для выполнения способ. Позволяет выполнить работу без серьезных затруднений. Минусом такого варианта кровли своими руками является уменьшение пространства мансарды.
- С ломаными скатами. Такие виды кровли более сложны в выполнении. Предполагается наличие линии, по которой изменяется угол наклона. Угол наклона нижней части ската нужно сделать большим, чем у верхней. Таким образом получается поднять потолок мансарды и увеличить свободное пространство. Монтаж кровли осуществляется с установкой дополнительного ригеля в месте перелома.
Эти виды предполагают выбор между ними в зависимости от пожеланий будущего владельца здания.
Расчет различных кровельных покрытий
Формулы для расчета площади двухскатной крыши.
Точный расчет площади кровли важен для приобретения оптимального количества материалов. В противном случае придется срочно докупать недостающее покрытие, когда работа по настилу кровли почти закончена, или у вас потратятся лишние средства на ненужные материалы. Следовательно, проведение правильного расчета необходимых материалов сократит лишние затраты на доставку недостающих кровельных материалов, что поможет в оперативном возведении здания. При расчетах следует учитывать то, что кровельные покрытия различаются способами установки, своими параметрами и весом.
Расчет потребности шиферного покрытия
При расчете шиферного покрытия необходимо учитывать и затраты на приобретение материалов на обрешетку крыши. Для обрешетки необходимо будет приобрести следующие материалы: деревянный брус сечением 50 на 50 мм, доски толщиной 30 мм и более. В общий расчет затрат на установку кровли следует также включить крепежные элементы, утеплительный материал, кровельный конек, фронтонные планки, водосточная систему и прочие дополнительные элементы. Также не следует забывать, что при размере восьмиволнового шифера 1750 на 1130 мм перекрываемая им площадь уменьшится за счет нахлеста листов. Верхние листы должны перекрывать лежащие ниже на 100-120 мм, а последующий в ряду должен перекрывать предшествующий на размер одной волны.
При этом данный шифер выпускается различной толщины, а соответственно, и веса, так, при толщине в 5,0 мм его вес будет равен 20 кг. Таким образом, выбирая размер и толщину шиферного покрытия, необходимо учитывать его нагрузку на стропильную систему.
Расчет потребности металлочерепицы
На схеме показана раскладка кровельного материала сразу на кровле.
Вычисление количества металлочерепицы, необходимой для перекрытия двухскатной крыши, имеет свои особенности. В основном характеристики металлочерепицы содержат общую и полезную ширину листа, которая обычно составляет 1,11 м. Таким образом, количество вертикальных рядов в скате определяется делением его ширины на полезную ширину листа. Количество горизонтальных рядов, в зависимости от длины листа, складывается из длины ската, нахлеста листов (150-250 мм) и карнизных свесов. При этом необходимо провести округление полученного результата до целого числа листов в большую сторону как по ширине, так и по длине ската.
Во время укладки кровли неизбежно получение большого количества нетехнологических остатков, которые на сложной конструкции могут доходить до 20 % от общего количества покрытия. Избежать лишних затрат подобного характера можно, если дом еще находится на стадии проектирования, путем изменения параметров ската или угла наклона кровли. В случае если дом уже находится на стадии строительства, то можно воспользоваться услугой, предоставляемой некоторыми фирмами-производителями по нарезке листов под необходимые параметры кровли, что при монтаже сокращает до минимума количество отходов. Расчет количества листов, необходимых для установки кровли, во избежание значительных ошибок следует производить только после уточнения размеров металлочерепицы, предлагаемой производителями.
Схема, показывающая какие размеры необходимо снять для расчета площади кровли.
Расчет необходимых материалов для установки металлочерепицы должен включить в себя и затраты на приобретение дополнительных элементов кровли: утеплителя, конька, снегоуловителей, отливов, ограждений и прочих материалов.
Немаловажными элементами при монтаже металлочерепицы являются ее крепежи. Основное крепежное средство для металлочерепицы – это специальный саморез с резиновой уплотнительной шайбой. Данные саморезы имеют более высокую стоимость по сравнению с обычными саморезами и кровельными гвоздями за счет антикоррозийного покрытия, окраски под цвет используемой металлочерепицы и надежной защиты монтажного отверстия от осадков. Их стоимость может достигать, особенно на сложных крышах, свыше 8 % от стоимости кровельных материалов.
Расчет материалов для мягкой кровли
По сравнению с другими покрытиями, расчет мягкой кровли наиболее прост. Зная общую площадь двухскатной крыши, длину ветровых, карнизных и коньковых элементов, можно легко рассчитать количество необходимых упаковок гибкой черепицы. Так как средняя площадь покрытия в одной упаковке равна 3 кв. м, можно определить, что на площадь стандартной крыши в 260 кв. м потребуется 87 упаковок гибкой черепицы. Крыши с более сложной конфигурацией потребуют приобретения дополнительного количества покрытия на технологические нужды.
Дополнительные элементы кровли рассчитываются, как и при использовании других покрытий. Немного иначе рассчитывается коньковый элемент, так как в данном случае применяются вентилируемые конек и коньковые элементы. Кроме того, при расчете кровельного покрытия необходимо учесть количество ориентированно-стружечной плиты, подкладочного ковра, кровельных гвоздей и дополнительных элементов.
Таким образом, для правильности расчета площади крыши, определения количества необходимого кровельного материала и сокращения расходов на его установку, необходимо еще в процессе проектирования дома определить материал кровли.
Конструкция стропильной системы двухскатной крыши
Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.
Элементы стропильной системы двухскатной крыши
Элементы стропильной системы двухскатной крыши — схема 2
Элементы стропильной системы двухскатной крыши — схема 3
- Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм. Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.
- Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.
Варианты фермы стропильной системы крыши
Важное значение имеют параметры стропил. О них речь пойдет чуть ниже.
- Затяжка — соединяет стропильные ноги и придает им жесткость.
- Прогон:
- Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.
- Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.
- Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.
Расположение стойки в зависимости от длины крыши показано на рисунке.
Расположение стойки в зависимости от длины крыши
- Подкос. Служит опорой для стойки.
Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.
В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.
- Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.
- Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.
Совет. Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.
Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.
Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.
Технология их устройства определяется типом кровли.
Выбор материала для стропил
При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.
Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.
Совет. Длина сучка не должна превышать 1/3 толщины бруса.
Крепеж мауэрлата
Мауэрлат – это брус с сечением 15х15 сантиметров. Этот брус служит прекрасной опорой под наклонные стропила и распределяет равномерно всю нагрузку крыши, кроме того играет роль некоего фундамента. Мауэрлат используют также как подложку под ногу стропил, и размещают его по длине всего дома, когда сечение имеет совсем маленькую ширину, скорее всего провиснут немного с течением времени.
Крепление мауэрлата к стене
Чтобы избежать такое провисание используется специальная решетка, складывающаяся из стоек, подкосов и ригеля. В таком случае применяют доски размером 25х150 мм, можно еще пластины, полученные из бревна с диаметром 130 мм.
Мауэрлат укладывают исключительно по материалу, защищающему от влаги. Начинают укладывать с перекрытия чердака (от самого его верха) на высоту около сорока сантиметров. На стойки через 5 метров, равномерно, опираются прогоны, которые врублены нижним концом в лежни.
Угол образуемый между подкосом и стропильной ногой должен составлять 900 или около того. Если стропильная нога большая по длине, то монтируют дополнительную опору (подкос), опирающийся на лежни. Все звенья тут связывается с парой соседних, потом вместе со стропилами создается устойчивая конструкция по всему периметру кровли. Мауэрлат иногда подкладывают отдельными частями под ноги стропил.
Этапы монтажа
Самостоятельное сооружение крыши из профнастила с системой стропил требует тщательной организации процесса. Каждый этап работ должен соответствовать технологии, ведь от этого зависит качество будущей конструкции. Важным требованием является выбор надежных, качественных материалов, обладающих необходимым уровнем характеристик. При этом стоит сделать точный расчет количества профнастила и других элементов
Обязательным требованием является разработка проекта, в котором отражаются все особенности будущего сооружения. В процессе проектирования важно учесть следующие моменты:
- Нагрузка на кровлю;
- Угол наклона скатов конструкции;
- Вид материалов для строительства;
- Оптимальный шаг между элементами обрешетки и стропилами;
- Метод соединения узлов конструкции.
Для создания чертежа не обязательно обладать профессиональными навыками и знаниями. Существует множество компьютерных программ, которые позволяют создать точный проект. Характеристики, например, угол наклона скатов, определяются в зависимости от необходимого уровня надежности конструкции, а также с учетом всех особенностей здания. Расчет нагрузки является обязательным этапом проектирования. При этом учитывается вес материалов, которые применяются для строительства кровли, а также ветровая и снеговая нагрузка. Последний показатель можно определить с помощью специальных таблиц, в которых содержатся данные по всем регионам. Получившиеся результаты вычислений следует сложить и умножить на коэффициент 1.1.
Основной комплекс работ включает в себя два обширных этапа: создание системы стропил и монтаж профнастила. Качественная двускатная стропильная система требует выполнения следующих действий:
- Монтаж нижних балок рам стропил, которые изготавливаются из бруса, имеющего сечение 100×100 мм. Для этой цели подходит сосновый материал, под края которого необходимо уложить любой гидроизоляционный слой;
- С помощью отвеса следует определить центр установленных балок, а в данную область осуществляется крепление вертикальной стойки из бруса 100×100 мм. Установка проводится по одной линии, а расстояние между стойками не должно быть менее 2 метров. Из досок изготавливаются деревянные раскосы, которые служат для поддержки стоек в вертикальном положении;
- На верхние торцы вертикальных стоек укладывается брус, сечение сторон которого равно. Осуществляется проверка горизонтальности, а затем крепление данных элементов;
- Внешняя сторона всех брусьев обшивается досками, а для внутренней области используется фанера. Пространство между данными элементами необходимо заполнить качественным утеплителем для создания кровельного пирога;
- Далее сооружается мауэрлат, который служит для равномерного распределения нагрузки. Под элементы мауэрлата необходимо уложить рубероид, сложенный вдвое;
- Для стропил используются ровные доски, сечение которых – 200×50мм. Шаг между деталями стропил составляет 1 метр, а длина досок должна быть не менее 1,5 метров.
Качественная стропильная система может быть легко оборудована своими руками. После данного этапа следует покрыть двускатную крышу профнастилом. Для этого необходимо создать обрешетку и заделать фронтоны. При этом карнизы снизу подшиваются качественной фанерой. Материал должен обладать влагостойкостью, ведь от этого зависит надежность и долговечность конструкции.
Профнастил укладывается своими руками достаточно просто. Монтаж проводится методом внахлест, а крепление осуществляется с помощью саморезов. При этом может потребоваться обработка материала соответственно необходимым размерам. Все действия с профнастилом следует проводить в перчатках, так как элементы имеют острые края. Качественная стропильная система должна быть ровной, ведь от этого зависит надежность кровли.
Долговечная двускатная кровля выполняется только из высококачественных материалов и только после тщательного проектирования и расчета. При этом крыша из профнастила требует хорошего утепления, что позволяет создать комфорт в доме. Правильный монтаж, расчет наклона скатов и других параметров, оптимальное крепление — каждый этап работ по созданию системы двускатной кровли должен быть продуманным и технологичным.
Калькулятор расчёта высоты конька стропильной системы
В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.
Калькулятор расчёта высоты конька стропильной системы
Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.
Калькулятор расчёта высоты конька стропильной системы
Пояснения по проведению расчетов.
Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.
Характерные примеры для расчета высоты конька для различных стропильных систем
1 – односкатная система.
2 – простая двускатная система.
3 – вальмовая система.
4 – шатровая система.
В любом из представленных случаев определяющими величинами будут являться:
- Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
- Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.
Калькулятор позволит решить и «прямую», и «обратную» задачи:
- По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
- По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.
После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.
Какую стропильную систему выбрать?
Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной . двускатной . вальмовой . шатровой – в отдельных публикациях нашего портала.
Рекомендуемые статьи по теме
Калькулятор расчета листов ондулина для крыши
Калькулятор расчета площади кровли трехщипцовой крыши
Калькулятор расчета длины накосного стропила многощипцовой крыши
Калькулятор расчета количества листов шифера
Калькулятор расчета нагрузки на стропила для определения оптимального сечения
Калькулятор расчета площади кровли вальмовой или шатровой крыши
Калькулятор расчета удлинения стропил для формирования карнизного свеса
Калькулятор расчета длины нарожников вальмовой или шатровой крыши
Калькулятор расчета длины стропильных ног
Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.
Евгений — Главный редактор. () Ответить
Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.
Задайте вопрос здесь или на нашем форуме
Источники: , -rasschitaty-visotu-konyka-dlya-dvuhskatnoy-krishi, -i-krovlya-kalkulyatory/
Полувальмовая голландская крыша: особая устойчивость
Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.
Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.
Как сделать стропильную систему двухскатной крыши
Прежде чем приступить к монтажу стропильной системы, необходимо проверить уровень несущих стен: расхождение по горизонтали не должно превышать 5 мм. Все углы должны быть прямыми (если иное не предусмотрено проектом). В местах крепления мауэрлата заблаговременно с шагом 1-1,5 м устанавливаются шпильки из стальных прутьев диаметром 10-14 мм. Нижние концы шпилек закладывают кирпичом в три ряда.
Стропильная система двухскатной крыши своими руками: установка мауэрлата
yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);
Установка стропильной системы двухскатной крыши начинается с укладки и крепления мауэрлата. Вашему вниманию – пошаговая инструкция монтажа.
- В месте укладки мауэрлата настилается 2-3 ряда рубероида – для гидроизоляции.
- Измеряются расстояния между шпильками, все размеры переносятся на брусья мауэрлата.
- В древесине высверливаются отверстия в отмеченных местах.
- Брус сечением 100×100, 150×150 или 200×200 мм укладывается поверх несущих стен на шпильки, которые должны выступать на 30-40 мм. Между мауэрлатом и внешней стороной стен должно быть некоторое расстояние. Этот промежуток может быть заложен кирпичом.
- На шпильках с помощью шайб большого диаметра и гаек крепятся брусья мауэрлата. Допускается приваривание гаек.
Примечание: в том случае, когда крепление шпильками невозможно, используют привязку мауэрлата проволокой или деревянными скобами. Длинную проволоку диаметром 3-4 мм замуровывают в стену за 3 ряда до окончания кладки. Скобы из дерева применяют в деревянных домах.
Установка стропил: основные правила
На этом этапе важно соблюдать точность расположения деталей и обеспечить надежное их крепление. Для этого используются:
- стальные уголки;
- шпильки с шайбами и гайками;
- кронштейны;
- металлические пластины.
Стропильная система двухскатной крыши предполагает соблюдение следующих правил во время подготовительных работ.
- Для стропил выбирается хорошо высушенная, вылежанная древесина. Влажность материала не должна превышать 2,5%, в противном случае доски и брусья могут деформироваться.
- Для подкосов и стоек пригодна древесина 3-го сорта, но необходимо минимизировать количество сучков.
- Все детали, изготовленные из древесины, следует обработать антипиренами и антисептическими средствами.
Последовательность действий во время монтажа.
- Подгонка первых стропил выполняется непосредственно на кровле. Это необходимо для того, чтобы не ошибиться в выборках в процессе фиксации к мауэрлату.
- Соединенную друг с другом пару стропильных ног с выборками опускают на землю. Они послужат шаблоном для изготовления остальных стропил, установки крепежных элементов или выпиливания пазов для крепления на мауэрлате.
- Определяется середина двух сторон мауэрлата со стороны фронтона, где временно крепятся вертикальные доски.
- Поднимаются и крепятся крайние стропила. Для надежности их временно крепят к вертикально установленным доскам в центральной части.
- Обе установленные детали связываются коньковым брусом.
- Между стропилами натягивается шнур с двух сторон: по нему будет выполняться подгонка остальных элементов конструкции.
- Поднимаются и временно крепятся остальные стропильные пары. Надежная фиксация выполняется после точной подгонки всех элементов.
- Установленные стропила укрепляются подкосами и стойками. Если предусмотрено проектом – укладываются лежни и прогоны.
- В том случае, если длина стропил в свесах не достаточна, они удлиняются кобылками.
- Крепится обрешетка, шаг которой выбирается в зависимости от кровельного материала.
Некоторые нюансы монтажа обрешетки
Детали обрешетки крепятся саморезами перпендикулярно стропилам. По плотности различают следующие виды обрешетки:
- сплошная: поверх стропил укладываются плиты OSB или влагостойкой фанеры с небольшим компенсационным зазором в местах стыковки (используется для рулонных и других гибких кровельных материалов);
- разреженная: расстояние между брусьями составляет 450 мм и более (например, для шифера);
- стандартная: между элементами обрешетки должно быть 200-400 мм (для черепицы и металлочерепицы).
Важно: крепится обрешетка ко всем стропильным ногам. Выбирается древесина без сучков и углублений. Не допускается «синюшность», наличие гнили и повреждение насекомыми-вредителями.
Стропильная система двухскатной крыши. Фронтон: способы завязывания
- Закладка кирпичом. Такой способ приемлем в случае возведения толстых стен из прочного материала: бута, кирпича и т.п.
- Обивка алюминиевыми панелями, стальными оцинкованными листами. Такой материал надежно защитит от ветра и осадков. Недостатком является сравнительно высокая стоимость и теплопроводимость.
- Блокхаус или деревянная вагонка. Фронтон такой крыши будет выглядеть эстетически привлекательно. Древесина хорошо сочетается с любым материалом, используемым для возведения стен и устройства гидроизоляции, но требует защиты от влаги.
- Отделка виниловым сайдингом: этот материал практически не увеличивает нагрузку на несущие стены, не требует специальной обработки от влаги. Сайдинг является оптимальным бюджетным решением для завязывания фронтона. Крепят его поверх досок толщиной 20 мм, которые набивают на стропильные ноги, заполняя образованный ими треугольник.
Примыкание кровли
Когда перекрытия уже возведены, а кровельный пирог уложен, необходимо позаботиться о надежности узлов примыкания. Существует два основных правила, позволяющих выполнить качественное примыкание:
- при высоте ограждения 50 см канавку выполняют размером в 25см, изоляционный материал крепят по уровню высоты канавки и фиксируют его металлической планкой;
- при высоте ограждения менее 50 см, гидроизоляционный ковер укладывают на всю площадь боковой поверхности, а сверху обрабатывают мастикой.
Более подробно об устройстве качественных примыканий плоской кровли можно узнать из видео ролика
Важно! Избежать растрескивания, отхождения материала и попадания влаги в слой кровельного пирога поможет своевременный уход и обработка швов и примыканий битумом или герметиком.
Если кровля мягкого типа, то примыкание достаточно сложно выполнить, слабым местом такой конструкции является наличие прямого угла между ограждением и крышей. Для качественного устройства примыкания специалисты рекомендуют уменьшить угол наклона до 45 градусов. Такое действие поможет избежать деформации, растрескивание и промерзание всей кровельной конструкции. Заливка бетонного отлива в 45 градусов выполняется при помощи деревянной планки, которую предварительно обрабатывают антисептиками. На завершающем этапе работ планка и отлив накрывается изоляционным материалом, который укладывается внахлест.
Парапеты выполняют защитную, оградительную и эстетическую функцию. Наличие данного конструкционного элемента эксплуатируемых зданий позволяет не только обезопасить жизнь и здоровье людей, но и минимизировать риски образования разрушений изоляционного материала и несущих элементов строения. При качественно выполненных примыканиях, кровельная плоскость обеспечит надежную защиту от возможных протечек и растрескивания кровельного материала.
Порядок выполнения чертежа крыши
План здания делят на прямоугольники, внутри которых наносят линии, обозначающие наружные и внутренние сопряжения скатов, коньки и ендовы.
Некоторые из них будут выходить за пределы стен, поскольку крыша обязательно должна иметь свес.
Виды спереди и сбоку выполняют, учитывая уклоны скатов.
Их задают еще на этапе проектирования дома, принимая во внимание тип строения, его назначение и выбранный кровельный материал.
Для подготовки графической части проекта кровли рекомендуется воспользоваться одной из многочисленных программ, которые предлагаются на строительных сайтах.
На плане должны быть нанесены координатные оси, проходящие в самых характерных местах.
Так проще всего будет правильно сориентировать постройку:
- Сначала план дом обводят линией.
- Все линии копируют на чертеж плана кровли вместе с контурами основных стен.
- Над каждым прямоугольников строят изображение кровли, начиная с самого широкого.
- Проекции коньков обозначают линией.
- Обозначают ендовы и коньки.
- На плане отмечают вентиляционные и дымовые каналы, в также наносят мансардные окна.
- Ставят отметки уклонов скатов и направления водостоков.
- Указывают все размеры по контурам и осям чертежа.
Отдельно выносят узлы соединения различных деталей конструкции:
- коньковый узел, так называют крепление стропильных ног между собой или на балке
- соединение подкосов стоек, затяжек и других подобных элементов системы
- крепление стропил к мауэрлату или верхнему бревну стены
В графической части проекта также должен присутствовать эскиз крыши, он даст общие визуальные представления о конструкции, позволит оценить ее внешний вид и эстетические качества.
Когда предполагается врубка элементов, дополнительно делают чертеж с указанием ее размеров и формы.
Если вы решили подготовить самостоятельно план кровли, правила оформления чертежа помогут сделать это корректно:
- Пересечение двух скатов образует конек или ендову, причем их проекция должна разделять угол прямоугольника на две равные части.
- Если две линии пересечения сходятся в одной точке, то, как правило, через нее проходит и третья.
- При параллельных линиях свесов им также будет параллельна линия конька, при этом ее проекция должна проходить посередине.

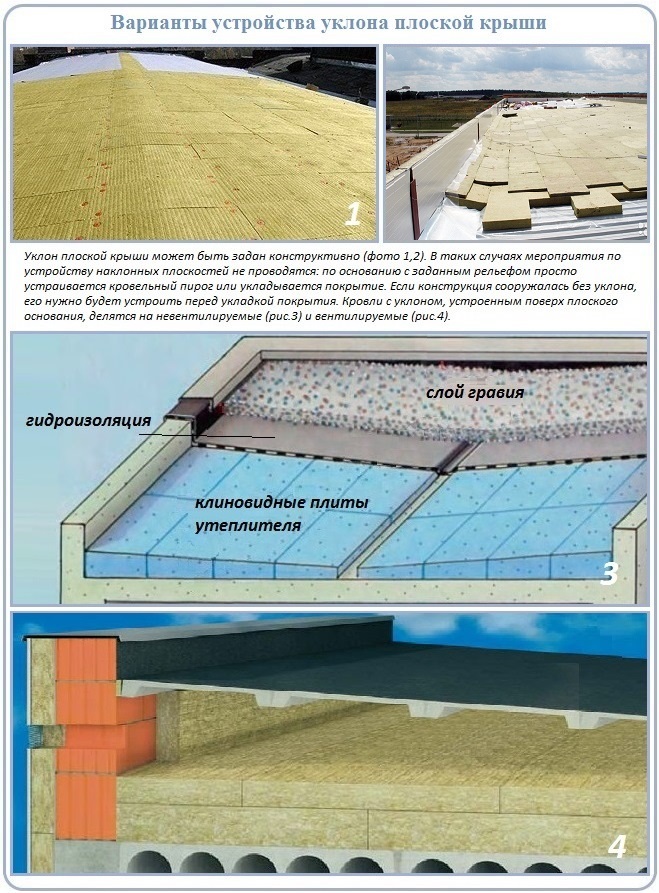

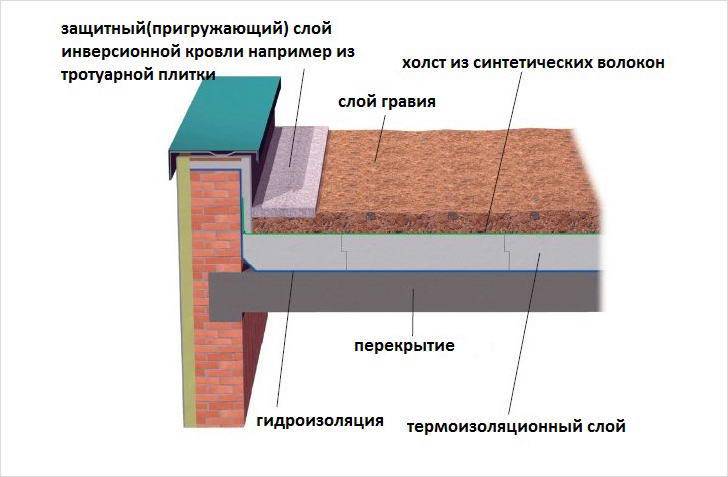

Чертеж плоской крыши представлен всего несколькими линиями, в то же время для скатной характерно большое число проекций ендов и коньков.
Такие кровли часто делают сложной формы, со значительным уклоном и усиленной стропильной системой.
Еще о многощипцовой крыше над квадратным домом.
О том, как правильно сделать крышу дома, можно прочитать по ссылке. Как сделать односкатную, двускатную, четырехскатную и мансардную крыши.
Об устройстве ломаной мансардной крыши здесь. Также об устройстве стропильной системы мансардной крыши.
Как нетрудно заметить, чтобы правильно подготовить план и его графическую часть, нужно обладать определенными знаниями в области строительства и инженерии, учесть все нюансы и сделать верные расчеты.
В первую очередь следует позаботиться о надежности и безопасности вашего жилища, поэтому лучше всего обратиться за помощью к квалифицированным специалистам.
Видео о чертеже четырехскатной крыши.
Что еще почитать по теме?чертежи стропильной системы мансардной крыши как сделать двухскатную крышу стропильная система четырехскатной крышиПонравилась статья? Поделись с друзьями в социальных сетях: Facebook Twitter Вконтакте Одноклассники Google+
Угол наклона
Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.
Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.
Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!
По мнению экспертов, оптимальный угол составляет 35-40 градусов.
Виды разноскатных крыш с коротким и длинным скатами
Все конструкции разноскатных крыш можно разделить на несколько основных категорий:
- Несимметричные крыши. В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
- Частично ломаные крыши. Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
- Асимметричные крыши. Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
- Асимметричные крыши со смещенным центром. На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.
Обзор узлов примыкания
Подобные соединения на различных крышах будут кардинально отличаться. Кровля парапетного типа обязательно оснащается боковым ограждением не менее 45 см в высоту, перекрытым сверху надежной гидроизоляцией. Данный материал закрепляется на поверхности при помощи битума, мастики.
При высоте ограждающего элемента более 50 см канавка выполняется на расстоянии примерно в 25 см относительно поверхности основания крыши. В такой ситуации гидроизоляция монтируется до канавки, в которую помещаются края изоляционного материала. Что касается узла примыкания, он заделывается снова битумом или мастикой.
Элементы парапета должны точно стыковаться, чтобы была достигнута герметичность конструкции
Мягкая кровля предполагает создание усиленной и прочной гидроизоляционной подстилки. На направляемой крыше рулонное кровельное покрытие заводится с хорошим нахлестом на вертикальную парапетную стену.
При использовании рубероида в качестве гидроизоляционной подмостки он закрепляется на оградительной стенке, бортике и кровле посредством горячей битумной мастики. Следующий слой изоляции наносится только после полного остывания предыдущего.
Это интересно: красная линия застройки в градостроительстве.
Принцип работы заключается в следующем. Верхний край изоляции накладывается поверх конструкции или вводится в созданную канавку. Далее она закрепляется специальным оцинкованным бруском, который фиксируется на месте дюбелями. Стыковочные зоны обрабатываются герметиком, который должен полностью просохнуть, после чего наносится слой краски. По завершении таких действий на планку накладывается фартук из стали, иного материала.
Защитное ограждение на скатных и плоских крышах — важная конструкция. Она выполняется в соответствии с действующими нормами и правилами. Примыкание дополнительного сооружения к крыше выполняется качественно и с использованием необходимых материалов, приспособлений. Узел парапета является самым слабым местом на многих крышах, от ее надежности и прочности зависит срок эксплуатации кровли и защитного ограждения, соответственно.
Этапы составления схем
Составление проектной документации двускатной крыши разбито на несколько этапов:
- Составление эскиза будущего комплекса — данная часть чертежа отвечает за внешний вид кровли, конструкцию и внешний вид крыши. Эскиз отображает цветовое решение и стиль всего строения.
- Разработка основных кровельных элементов — данная часть чертежа отвечает за выполнение расчетов, определение нагрузок и количества используемого материала.
- Строительство кровли — непосредственное выполнение строительных работ согласно, утвержденных чертежей.
Для информации! Отличия скатных конструкций заключается в типе стропил (наслонные, висячие), неравномерности углов наклона и размера карнизного свеса.
Сложные части вальмовой крыши
Вальмовая крыша подходит практически ко всем типам зданий, поэтому все сложности лучше всего разобрать именно на ней. Отличительной чертой вальмовой конструкции очевидно является наличие вальм. Данная стропильная система может похвастаться следующими преимуществами:
- Долговечность. Из-за правильного распределения нагрузки, стропильные элементы подвержены меньшему давлению, следовательно, они находятся в относительном покое.
- Низкая парусность. Материал на такой крыше очень трудно поддеть даже самым сильным ветрам.
- Устойчивы ко всем видам атмосферных осадков.
- Экономически выгодный вариант для больших сооружений.
- Оптимальный угол наклона позволяет использовать практически любые кровельные материалы.
- Вальмовая крыша довольно объемна, поэтому в чердачном помещении можно оборудовать жилую комнату. Для создания дополнительного освещения в скаты можно вставить световые окна, которые одновременно будут являться и слуховыми.
К слабой стороне можно приписать довольно трудное устройство.
Внешний вид крыши включает в себя лишь несколько парных фигур: трапецию и треугольник. Они находятся напротив друг друга, так что стропильную систему можно считать симметричной. В местах соприкосновения данных скатов устраиваются накосные стропила. Присоединить их к остальной системе можно при помощи ферм и наслонной конструкции.
Накосные балки в нижней части присоединяются к мауэрлату, либо брусу, который устраивается на внутренней стене. Сверху опора идет на конек, поэтому ноги обязаны прилегать к коньковому прогону.
Любая крыша должна укладываться по нормам и правилам строительного дела. Только так можно достигнуть качественной и безопасной конструкции. Проводя работы на высоте помните о технике безопасности.
Выполняя крепление любого вида кровли, особенно важно обратить внимание на кровельные узлы. Именно они занимают больше всего времени при монтаже кровли.
Кровля из металлочерепицы будет надежно защищать дом от внешних воздействий если грамотно произвести ее монтаж.
В кровельном деле узлы — это места соединения листов кровельного материала.
К ним нужно относиться максимально ответственно, так как именно от устройства узлов зависит надежность защиты здания от различных внешних воздействий.
Функционально кровельные узлы служат как:
- Изолирующие элементы в местах перехода с одной плоскости кровли на другую (например, с горизонтальной на вертикальную).
- Соединительные элементы, скрепляющие отдельные части кровли между собой.
Из чего состоит система стропил
Любая конструкция такого рода выполняется в виде соединенных между собой элементов, строго соответствующих произведенным ранее расчетам. В составе этой системы можно выделить следующие элементы:
- накосные ноги, которые еще называют стропильными;
- упоры, шпренгели и другие крепежные детали, которые придают конструкции необходимой жесткости;
- стойки вертикального типа;
- нарожники.
Обратите внимание! Нужно с особой ответственностью отнестись к расчету длины стропил – любая, пусть и незначительная ошибка может привести к деформации геометрии крыши и, соответственно, ее обрушению.
Если вы не разбираетесь в особенностях кровельной конструкции, то лучше обратитесь к квалифицированны м специалистам. Для самостоятельного расчета исп ользуйте специальные калькуляторы и таблицы – это поможет вам избежать ошибок.
