Как правильно укладывать ондулин на крышу своими руками

Особенности и преимущества материала

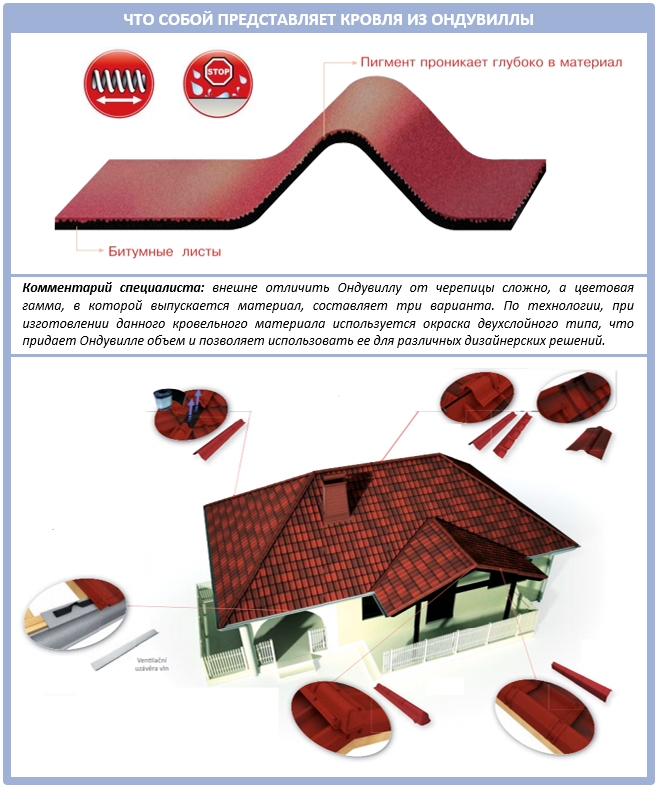

Ондувилла – это современный кровельный материал, который вобрал в себя все лучшие характеристики ондулина. Внешне отличить Ондувиллу от черепицы сложно, а цветовая гамма, в которой выпускается материал, составляет три варианта. По технологии, при изготовлении данного кровельного материала используется окраска двухслойного типа, что придает Ондувилле объем и позволяет использовать ее для различных дизайнерских решений.

Более подробно о том, что такое Ондувилла рассказывается в видео:

Для того чтобы облегчить монтаж Ондувиллы, производитель выпускает и дополнительные комплектующие и аксессуары, которые всегда необходимы при перекрытии крыши (коньки, ендовы и т.д.).

За счет небольших габаритов элементов материала, возможно перекрытие даже небольших участков кровли, при этом герметичность покрытия обеспечивается за счет использования технологии «SealSmart™».

Важно! В структуру материала входит битум, который обволакивая гвозди креплений, обеспечивает надежную изоляцию в местах их установки. Причем, это происходит естественным путем под воздействием солнечных лучей.

Правильный монтаж кровли Ондувиллой, который предписывает инструкция к материалу, поможет надежно защитить от протечек в любую погоду.

К преимуществам этого покрытия можно отнести:

• Установка не вызывает сложностей, а за счет легкого веса материала нет необходимости в обустройстве мощной стропильной системы;
• Устойчивость к внешним атмосферным факторам длительный период времени, а также к изменениям температурного режима;
• Оптимальные параметры профиля способствуют качественной вентиляции внутреннего пространства;
• Коррозия, грибок и развитие плесени не страшны для такого покрытия;
• Высокая экологическая безопасность как для здоровья человека, так и для окружающей среды;
• Хорошие звукоизоляционные параметры и отсутствие шума во время дождя;
• Нет необходимости в уходе и покраске.

Важно! Приобретая такой материал, следует потребовать у продавца сертификат соответствия, чтобы не приобрести некачественный товар, который не обладает заявленными преимуществами и является подделкой.

Сравнительная характеристика Ондувиллы и шифера

Компонентный состав

Ондувилла – сертифицированное кровельное покрытие, которое производится из целлюлозных волокон, пропитанных битумным составом. Шифер – материал на базе асбестоцемента, в некоторых странах признанного опасным для человеческого организма.

Формат, вес, простота монтажа

За счет большого размера и значительного веса листы шифера тяжело поднимать на крышу и монтировать своими силами. Ондувилла и ее небольшой вес позволяют не только самостоятельно смонтировать кровлю, но и перевезти материал собственным авто.

Долговечность

И шифер, и Ондувилла – покрытия достаточно долговечные. Некоторые крыши, покрытые шифером, служат по 25 и более лет, но, как правило, на определенном этапе эксплуатации возникают протечки. Гарантия на влагонепроницаемость кровли из Ондувиллы составляет 25 лет, срок ее службы – до 50 лет, в зависимости от климатического пояса.

Эстетичность

Ондувилла – это имитация керамической черепицы в приятной коричнево-терракотовой гамме. Шифер выпускается нейтрального, немного унылого светло-серого тона, но его можно окрасить в любой оттенок, используя краску для внешних работ.

Хрупкость

Ондувилла – покрытие гибкое, им можно обустраивать крыши сложной геометрии, делать перегибы. В отличие от Ондувиллы, шифер – материал жесткий и хрупкий, подходящий только для укладки на ровных скатах. Пожаробезопасность

И шифер, и Ондувилла относятся к классу горючих кровельных покрытий.

Цена

По цене Ондувилла дороже асбестового шифера, но если прибавить к стоимости шифера затраты по монтажу и окраске, то цена кровли на выходе будет одинаковой.

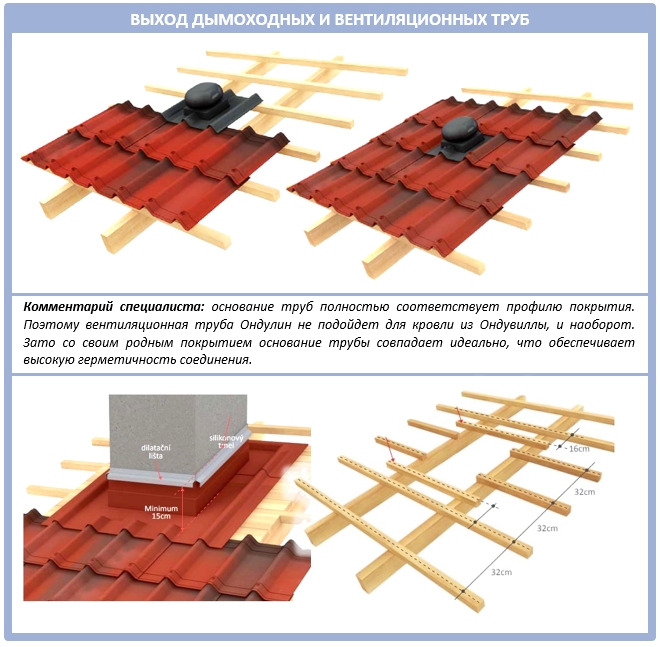

Монтаж вентиляционной трубы на ондувиллу

Вентиляция является одной из основных составляющих системы жизнеобеспечения загородного дома и служит для удаления влажного и загазованного воздуха. Вентиляционная система проектируется и монтируется одновременно с системами отопления, электро- и водоснабжения. Для вывода системы вентиляции на крышу из ондувиллы применяются специальные вентиляционные трубы «Ондувилла».

Трубы оборудованы стандартным проходным элементом, защищены от попадания осадков, а их основание адаптировано для монтажа на битумную черепицу. Вентиляционные трубы «Ондувилла» изготавливаются из ударопрочного термопластичного сополимера АБС.

Современные строительные технологии и качественные материалы позволяют полностью избавиться от сквозняков и значительно повысить энергоэффективность дома. Вместе с тем Свод Правил СП СНиП 31-01-2003 «Здания жилые многоквартирные» предписывает обеспечить в жилых помещениях однократный воздухообмен, то есть полную замену всего объема воздуха не реже 1 раза в час. Требования к вентиляции кухонь, санузлов и постирочных еще выше — от 25 до 90 куб. м/час. Обеспечить требуемый воздухообмен без эффективной системы вентиляции невозможно, именно поэтому вентиляционные трубы в загородных домах выводятся на крышу.

Основание вентиляционной трубы Ондувилла имеет размер 400х480 мм, и точно повторяет профиль битумной черепицы. Это упрощает монтаж, и полностью исключает риск появления протечек. Длина основания трубы совпадает с длиной гонта битумной черепицы, что позволяет монтировать ее как на сплошную, так и на стандартную разреженную обрешетку.

Последовательность установки вентиляционной трубы на крышу из ондувиллы:

1. Так как вентиляционная труба задерживает снег и создает дополнительную нагрузку, на месте ее установки обрешетка усиливается. Дополнительные брусья (доски) набиваются на участке размером не менее 50х50 см.

При монтаже ондувиллы на сплошное основание дополнительное усиление под вентиляционную трубу не требуется.

2. Выполняется монтаж кровли от карниза до места выхода вентиляции.

При монтаже покрытия на сплошное основание, от верхней кромки ондувиллы в сторону конька откладывается 13,5 см и отмечается центр отверстия для проходного элемента. Вырезается отверстие диаметром 12 см.

3. Устанавливается вентиляционная труба. Ее основание укладывается поверх смонтированного покрытия. Волны и полоски гидрозамков основания трубы и битумной черепицы должны точно совпадать. В случае необходимости отверстие для проходного элемента расширяется.

4. Монтируется покрытие по обе стороны от вентиляционной трубы. Битумная черепица укладывается поверх ее основания. Нижняя часть основания трубы крепится в двух точках в момент монтажа боковых гонтов ондувиллы.

5. Монтируется кровельное покрытие выше выхода вентиляционной системы. Битумная черепица укладывается поверх основания вентиляционной трубы. Верхняя часть основания крепится в трех точках в момент монтажа верхнего ряда ондувиллы.

Выход вентиляционной системы соединяется с проходным элементом вентиляционной трубы с помощью гибкого воздуховода диаметром 110 мм.

Источник

Состав кровельного пирога из материалов ондулин и порядок их расположения при устройстве крыши

1. Пароизоляция (например, Ондутис R100, Ондутис R70, Ондутис Rтермо) − внутренний слой пирога. Располагается перед утеплителем на пути движения теплового потока. Необходим только при тёплой кровле.
2. Плитный или рулонный утеплитель (стекловата, минеральная вата, эковата) – закладывается между стропил. Толщина определяется теплотехническим расчётом.
3. Ветроизоляция (например, Ондутис A100, Ондутис A120) – не используется при угле наклона ската до 35°.
4. Гидроизоляция (например, Ондутис RV100, Ондутис RS).
5. Обрешётка.
6. Еврошифер.

Пример послойного устройства кровли из ондулина с утеплителем и двойным вентиляционным зазором

Пленочные слои крепятся с помощью брусков размером 20×30 мм, 30×30 мм. Самый прстой вариант кровли состоит из двух слоёв – обрешётки и битумного шифера. Он применим только для неответственных сооружений. Во всех остальных случаях гидроизоляция под ондулин обязательна.

Укладка металлочерепицы шаг за шагом

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

1. Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
2. В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
3. Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
4. После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
5. Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
6. Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
7. Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
8. Ближе к краю ската устанавливаются элементы для снегозадержания.
9. Устанавливаются планки примыкания к стенам, с помощью которых производится герметичное соединение кровли со стенами.
10. Монтируется водосточная система. Не рекомендуется подводить к одной сливной трубе больше 10 м желоба.

Перечень правил для монтажа ондулиновой кровли

1. Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
2. Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
3. Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.

   Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

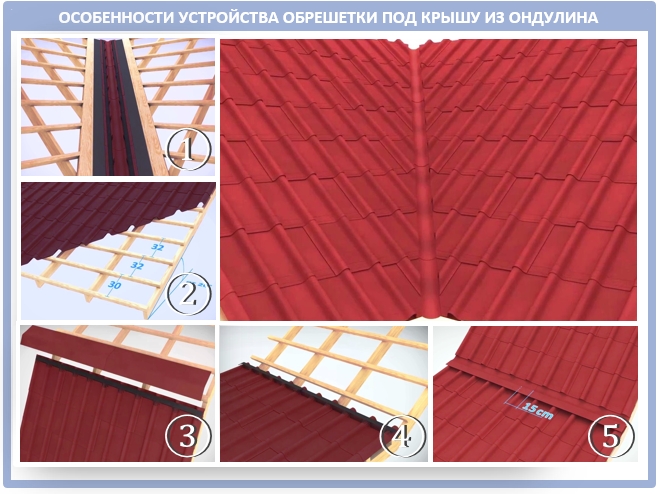

Как правильно крепить ондулин к обрешетке

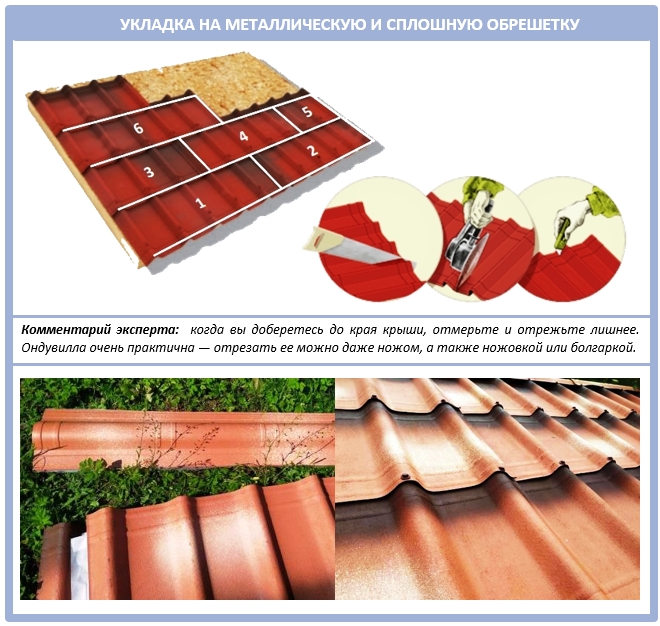

Монтаж ондулина и гибкой черепицы начинается с раскроя материала. Очень редко удается положить кровлю только целыми фрагментами. Для резки берут обычную ножовку или пилу с зубом средней величины. Кроить материал нужно на ровной поверхности.

Чем круче скат, тем сложнее перемещать и настилать материал. Пошаговая инструкция следующая.

1. Укладку листов начинают с нижней части ската с подветренной стороны. Листы в ряду размещают максимально ровно с нахлестом в 2 волны. Укладывают ондулин так, чтобы сформировался свес шириной в 5–7 см.
2. Крепление ондулина выполняется кровельными гвоздями. Забивают их в обрешетку через гребень волны. Длина крепежа должна быть достаточной, чтобы достичь обрешетки и углубиться на 5–10 см. На лист нужно до 20 штук. 10 из них прибивают в нижний край. В средней и верхней вкручивают по 5 штук, располагая их в шахматном порядке. Крепеж делают нежесткий.
3. Листы второго ряда и следующих укладывают так, чтобы стык между элементами предыдущего ряда оказался по центру последующего. Швы рядов не должны совпадать.
4. В местах примыкания используется дополнительная гидроизоляция, например, специальная лента.

Спускаться с крыши, полностью перекрытой ондулином, нужно по лестнице. Перемещаться допускается только по месту пролегания стропил.

Вопрос эксперту Какой минимальный и максимальный угол наклона крыши из ондулина? Мягкое покрытие очень плотно прилегает к обрешетке, что позволяет использовать его для укладки на очень пологие скаты. Минимальный угол наклона для материала составляет 5 градусов. Максимальный угол не ограничивается, но чем круче скат, тем выше ветровая нагрузка. А механическая прочность ондулина не слишком велика.

Доборные элементы

Дополнительные элементы, которые должны быть использованы на такой крыше:

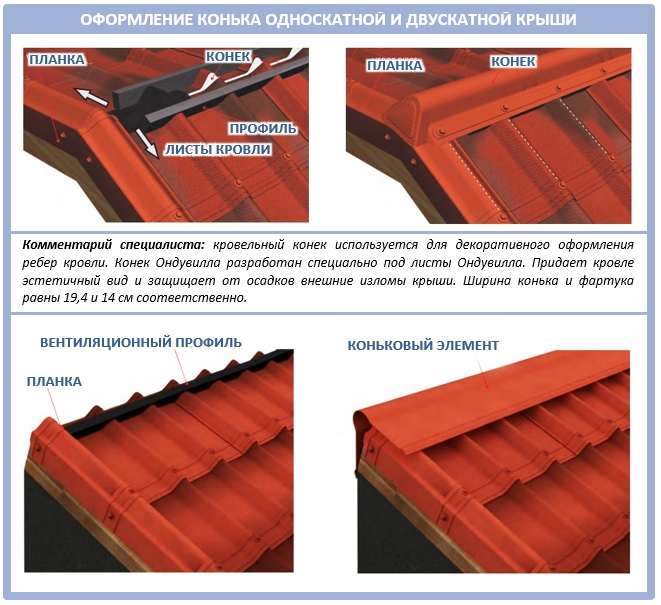

• Для конька и щипцов выпускаются специальные приспособления. Они тоже выполняются из ондулина и крепятся гвоздями.

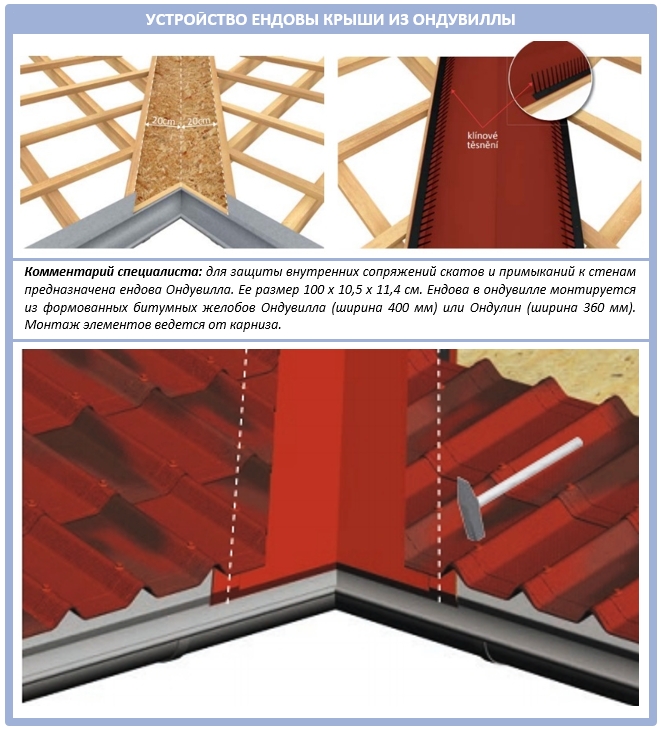

• Если у кровли есть внутренние углы, потребуются ендовы. Элемент довольно сложен в установке. Под желоб необходимо монтировать сплошную обрешетку с размерами бортиков не менее чем по 25 см с каждой стороны угла. Ендовы крепятся на обрешетку, фрагменты укладывают внахлест. Листы при кладке обрезают при стыковке на внутреннем углу так, чтобы края ондулина не достигали центра ендовы по 5 см с каждой стороны.
• Места примыкания – к вентиляционным отверстиям, дымоходной трубе, заделывают покрывающими фартуками.

Если возникает необходимость крепить ондулин к металлическим элементам, используют саморезы.

Гидроизоляция и пароизоляция

Несмотря на хорошую водостойкость ондулин сам по себе не всегда может справиться с большим количеством воды. Кроме того, прочность его невелика и при незначительном повреждении водоотталкивающие его свойства сильно снижаются.

Чтобы такая крыша прослужила долго, обустраивают подкладочный ковер. Он обязательно включает гидроизоляцию. Чаще всего используют пленочный материал. Пленку укладывают на обрешетку сверху вниз от конька до свеса. Стыки проклеивают скотчем или сваривают строительным феном.

Пароизоляция устанавливается в том случае, если крыша утепляется. Барьер монтируют на утеплитель сверху. Он позволяет выходить пару из помещения через слой утеплителя, но отсекает проникновение пара внутрь теплоизолятора.

Кровельное покрытие

Выбор типа кровли происходит на основании экономических и индивидуальных (эстетических) соображений, а также зависит от угла ската крыши. Например, для мягких кровель не гарантируется устойчивость при уклонах свыше 45°.

На сегодняшний день на рынке строительных материалов наиболее распространенными являются:

• керамическая черепица;
• металлическая черепица;
• профнастил;
• битумный шифер (ондулин);
• фальцевые листы;
• рулонная битумная кровля.

Методы монтажа различаются в зависимости от выбранного материала, однако практически во всех случаях укладка кровли происходит от карниза к коньку, чтобы обеспечить достаточный нахлест и защиту от затекания осадков. Также используемый крепеж обязательно должен быть сделан из оцинкованных или нержавеющих материалов и оснащен эластичной уплотняющей шайбой.

Сравнение кровельных материалов – таблица

Дополнительные элементы для укладки ондулина

Выпускается ряд элементов, необходимых для укладки ондулина на крыши различного профиля и обеспечения вывода печных и вентиляционных труб:

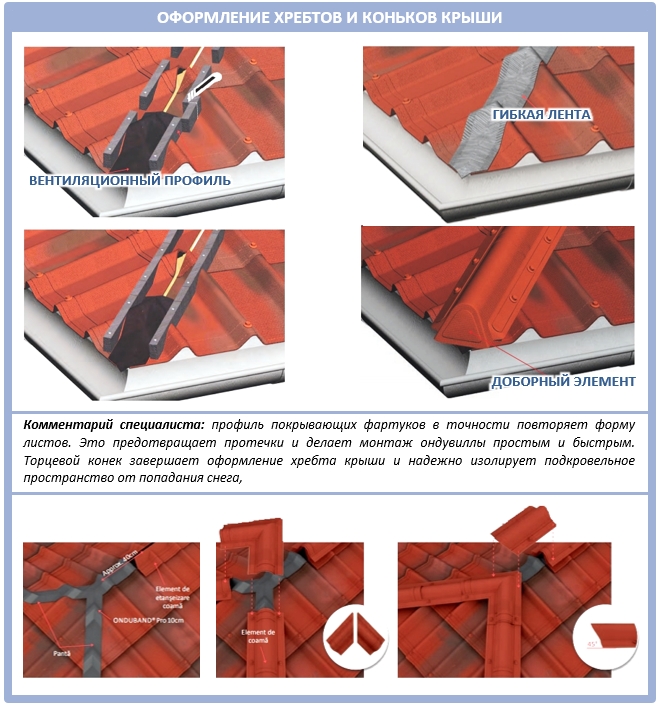

• Конёк — закрывает внешние перегибы крыши.
• Ендова — закрывает внутренние перегибы крыши или примыкание крыши к стене.
• Щипец — используется для закрытия углов фронтонов крыши.
• Ондуфлеш — лента для герметизации стыков кровли с другими элементами, например с печными трубами, мансардными окнами.
• Покрывающий фартук — может применяться на части стыков кровли с другими элементами, где крыша уходит вниз.
• Гвозди с закрывающимися или монолитными пластиковыми шляпками.
• Вентиляционная труба на основании, повторяющем рёбра ондулина.
• Заполнитель карниза — мягкий волнообразный профиль для заполнения пространства между торцом ондулина и основой крыши.
