Двухскатная крыша своими руками — инструкция по монтажу

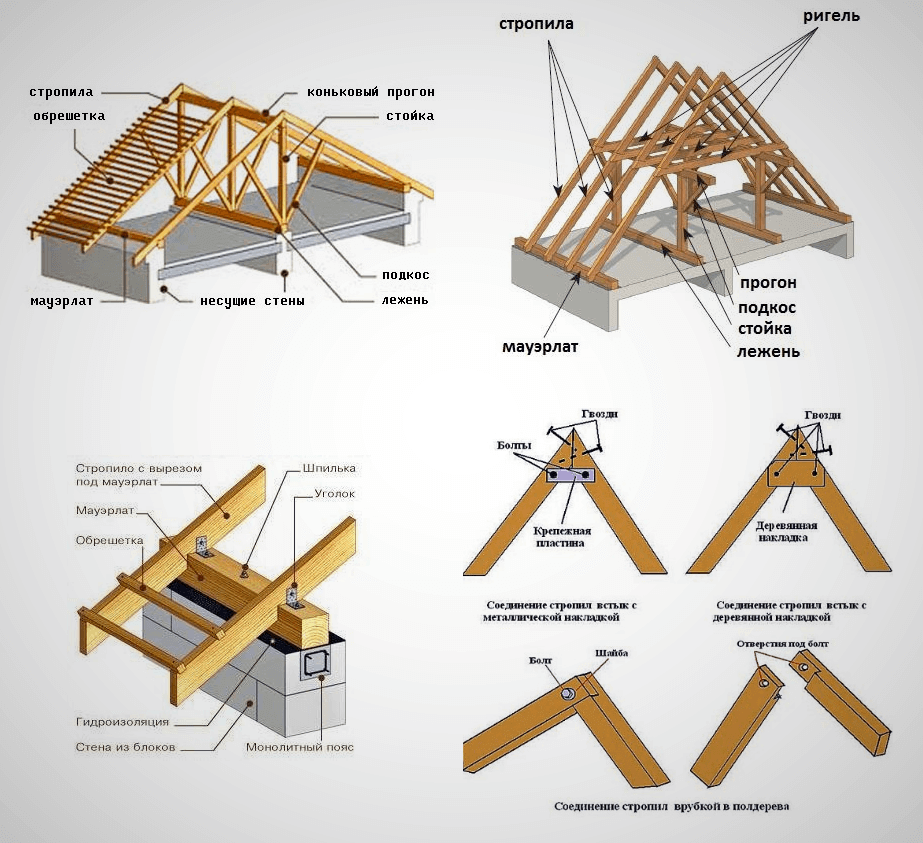

Основные элементы двухскатной стропильной системы

• Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
• Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
• Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
• Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
• Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
• Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
• Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
• Лежни — опоры для стоек и фиксации подкосов.
• Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Общие требования к конструкции

Кровля каркасного дома является одним из важнейших элементов здания, обеспечивающая создание комфортных условий для проживания. Крыша строения должна соответствовать трем основным требованиям:

• Защищать внутренние помещения, стены, перекрытия и другие строительные конструкции от проникновения воды во время дождя или образующейся от таяния снегов.
• Сохранять тепло внутри дома при условии обеспечения надлежащего уровня энергоэффективности.
• Предохранять от проникновения водяных паров и ветра.
• Обеспечивать необходимый уровень пожарной безопасности.

Конструкция кровли каркасного дома состоит из следующих элементов:

• Несущий каркас.
• Стропильные фермы.
• Настил кровельный.
• Кровельный материал.
• Карниз.
• Фронтон.
• Водосточная система.

Устройство кровли

В зависимости от особенностей здания крыши бывают наклонные и скатные. Последние проектируются для районов с небольшим количеством осадков. В местностях с влажным климатом жидкость будет скапливаться на кровле, что приведет к протеканию. Поэтому для данной местности монтаж конструкций наклонного типа не подходит.

В устройстве крыши частного дома схема скатного типа встречается чаще всего. Она имеет две или несколько плоскостей, расположенных под определенным углом. В большинстве случаев он составляет более 10 градусов.

Основные составляющие элементы кровли:

• Мауэрлат. Это нижняя часть крыши. Устанавливается на стены заподлицо с ними. Служит опорой для стропил.
• Стропила образуют каркас крыши. На них крепится обрешетка.
• С помощью диагональных связок или раскосов стропила и мауэрлат соединяются в каркас.
• Обрешетка крепится на стропила, служит основанием для наружных конструкций. Кровельные, утеплительные материалы укладываются сверху.
• Опоры помогают равномерно распределить нагрузку от веса кровли на дом.

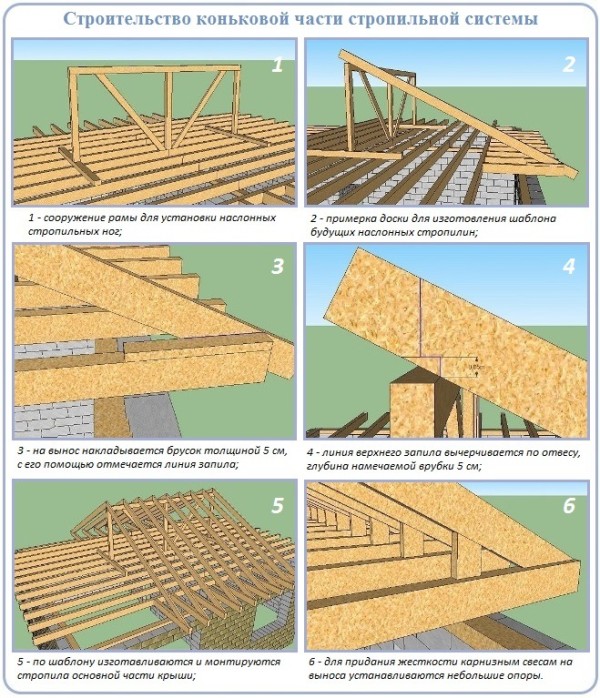

• Верхнюю часть каркаса крыши образует коньковый прогон. На него упираются стропила.
• Кровельные материалы покрывают верхнюю часть крыши. Они выполняют не только защитную, но и декоративную функцию, украшая дом.

В зависимости от теплоизоляционных характеристик крыши делятся на 2 группы:

1. Холодная. Часто встречающая, дешевая конструкция. Выполняется без теплоизоляции. Применяется в том случае, если пространство чердака в дальнейшем не используется. Теплоизолирующие материалы укладываются на полу.
2. Теплая. Сложная в монтаже, обходится довольно дорого. В состав кровельного пирога включены теплоизолирующие материалы. Применяется в домах с отапливаемым вторым этажом или мансардой.

Кровельные материалы закрывают строение от атмосферных осадков. Чаще всего для их изготовления применяются:

• Металлы. Используется оцинкованная сталь, алюминий, медь. Поставляются листами с рельефом. Прочные, долговечные. Есть недостаток – шумовые эффекты.
• Мягкая кровля: рубероид, ондулин, стеклоизол или битумная черепица. При высокой эластичности и небольшом весе она не устойчива к механическим воздействиям.
• Керамическая черепица относится к традиционным покрытиям. Стоит дорого, имеет большой вес.

Технология устройства кровли

Основную балку укладывают на подготовленную верхнюю поверхность наружной стены и закрепляют с помощью анкерных болтов или строительных скоб. Перед его монтажом необходимо проверить, соблюдены ли проектные отметки наружных стен.

Вертикальность наружных стен проверяют отвесом или уровнем, горизонтальность — гидроуровнем. Проектную отметку высот элементов несущих стен рекомендуется выполнять с использованием нивелира. Допустимые отклонения в горизонтальной и вертикальной плоскостях должны составлять не более 5 мм.

После монтажа мауэрлата устанавливают балки стропил. Выверяют их шаг — расстояние между соседними, вертикальность и уклоны элементов стропильной системы. На готовую стропильную систему крепят обрешетку, монтируют утеплитель, пароизоляционную пленку, затем — кровельный материал. На следующем этапе укладывают покрытие карнизных свесов, устанавливают желоба, покрытие разжелобков. До монтажа кровельного покрытия необходимо проверить правильность проектных уклонов скатов, устройства обрешетки, а также сортировку кровельного материала. Из общего объема работ по возведению дома примерно половину составляют монтажные, выполняемые непосредственно на кровле, то есть в наиболее сложных условиях.

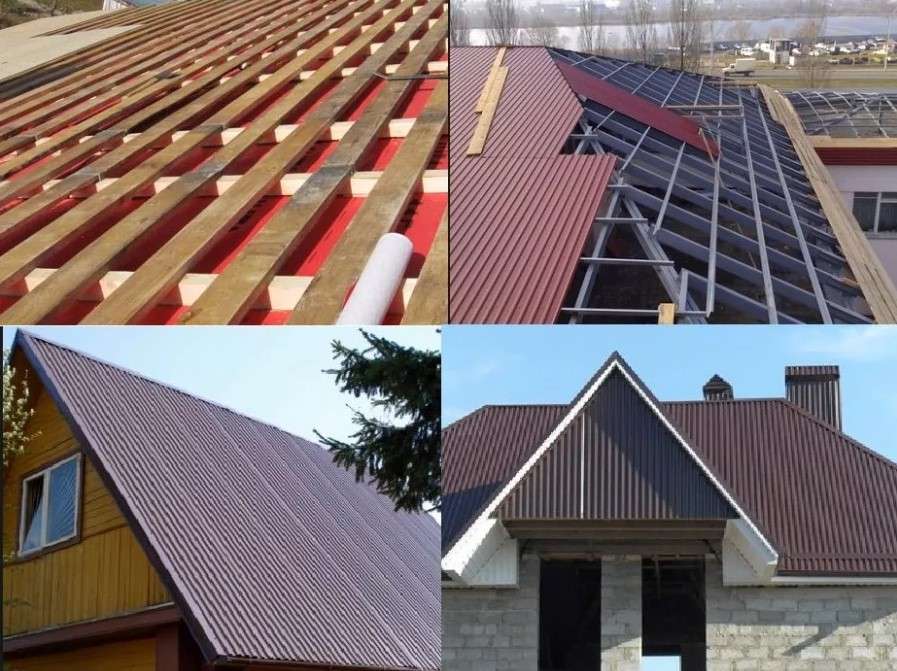

Сегодня самыми распространенными кровельными материалами являются профилированный лист и металлочерепица, поэтому рассмотрим схему их монтажа. Они представляют собой металлически листы с покрытием, предотвращающим коррозию и значительно продлевающим срок их службы. Для крепления используют кровельные шурупы толщиной 3,5–4 мм, длиной 40–50 мм с крупной шляпкой и уплотнителем или, если покрытие устанавливают на карнизных свесах, применяется специальное крепежное приспособление — кляммер. Обрешетку для монтажа профилированного листа и металлочерепицы выполняют из брусков, которые располагают на расстоянии 300–500 мм друг от друга. Она должна быть ровной, прочной, жесткой, без выступов и углублений.

Выравнивание карнизных свесов кровли

При любой конструкции обрешетки карнизный свес выполняют в виде сплошного настила шириной в три-четыре доски, которые должны быть ровными, иметь одинаковый свес по всей длине.

Свесы кровли выпускают шириной 350–700 мм. Вдоль конька укладывают две сходящиеся кромками доски — они поддерживают коньковый стык. Фронтонный свес должен выступать над обрешеткой на 40–50 мм.

Конструкция кровли:

• а — карнизного свеса;
• б — конькового узла,
• где 1 — наружная стена из пеноблока; 2 — монолитный ростверк; 3 — подложка; 4 — мауэрлат; 5 — подшивка из гипсокартона; 6 — пароизоляционная пленка; 7 — стропильная нога; 8 — брусок обрешетки; 9 — утеплитель.

Крепление свеса выполняют концевыми кляммерами, устанавливаемыми через 200–400 мм. Чтобы обеспечить лучший отвод воды в местах примыкания труб, с верхней стороны делают треугольную разделку.

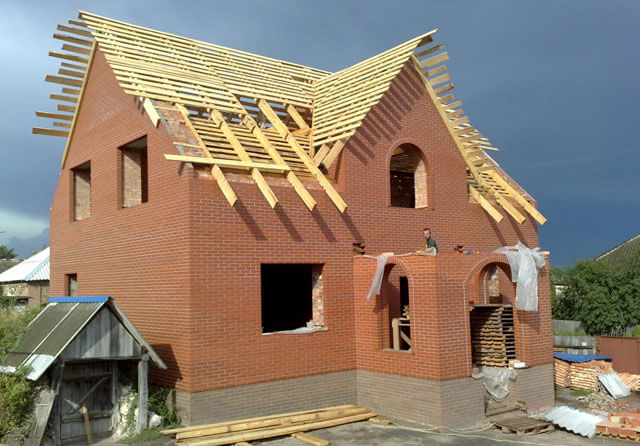

Самостоятельное возведение крыши частного дома

Коровин Сергей Дмитриевич Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная система

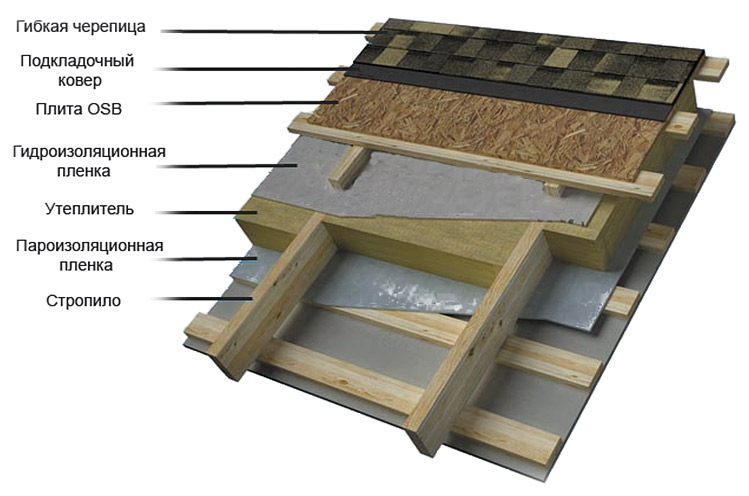

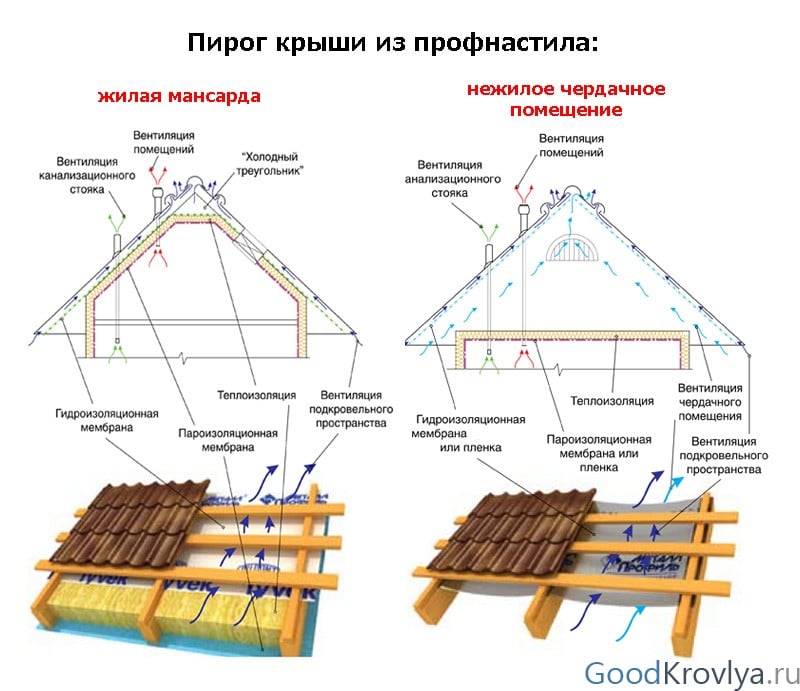

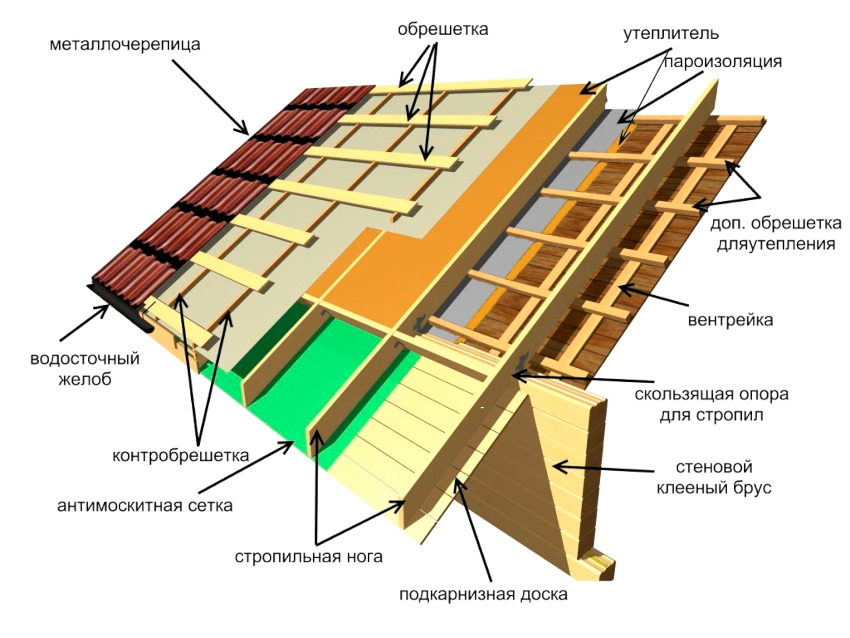

Правильный состав теплого пирога

      I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проекта производства работ (ППР) строительными подразделениями и является его составной частью согласно МДС

1.2. В настоящей ТТК приведены указания по организации и технологии производства работ при устройстве двускатной крыши при строительстве индивидуального жилого дома, определен состав производственных операций, требования к контролю качества и приемке работ, плановая трудоемкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.

1.3. Нормативной базой для разработки технологических карт являются:

— типовые чертежи;

— строительные нормы и правила (СНиП, СН, СП);

— заводские инструкции и технические условия (ТУ);

— нормы и расценки на строительно-монтажных работы (ГЭСН-2001 ЕНиР);

— производственные нормы расхода материалов (НПРМ);

— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства работ по устройству двускатной крыши при строительстве индивидуального жилого дома с целью обеспечения их высокого качества, а также:

— снижение себестоимости работ;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификации технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов работ по устройству двускатной крыши при строительстве индивидуального жилого дома.

Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.

1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объемов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:

— рассмотрение материалов карты и выбор искомого варианта;

— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;

— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;

— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.

1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по устройстве двускатной крыши при строительстве индивидуального жилого дома с применением наиболее современных средств механизации, прогрессивных конструкций и материалов, способов выполнения работ.

Технологическая карта разработана на следующие объёмы работ:

Важные правила

1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Особенности монтажа различных типов и узлов кровли

Покрытие кровли должно иметь ряд важных характеристик, о которых было упомянуто выше:

• герметичность;
• достаточную прочность;
• устойчивость к ультрафиолету;
• соответствие климатическим условиям.

Устройство гибкой кровли

Этим условиям в полной мере отвечают гибкие черепицы, будучи при этом гораздо дешевле других материалов. Перед укладкой гибкой черепицы на обрешётку нужно настелить геотекстиль, чтобы организовать качественный дренаж. Использование этого покрыия возможно для зданий любого назначения и для любых форм кровли.

Размеры листа черепицы составляют 1,0х0,33 м, изготавливается она из стеклохолста, пропитанного полимерно-битумными составами с добавкой различных модификаторов и пластификаторов. Наружная поверхность покрывается защитным слоем из различных видов крошки, которая придаёт ему невосприимчивость к ультрафиолету.

1. Монтаж кровли начинается с любого нижнего угла стропильной системы по сплошной обрешётке. Учитывая небольшие размеры единичных листов, отходы получаются минимальными.
2. В первую очередь прибиваются карнизные гонты, укрывающие свес кровли. Если таких в комплекте поставки нет, используются обычные, с которых срезаются лепестки.

   Гибкую черепицу начинают укладывать с карнизного свеса, а затем продвигаются наверх к коньку

3. Для гарантированного равномерного размещения материала по скату на нём производится разметка мелом, по которой укладываются гонты кровли. Каждый гонт крепится к обрешётке четырьмя кровельными гвоздями.

Видео: монтаж гибкой черепицы

Устройство жёсткой кровли

Жёсткие кровли могут быть изготовлены из различных материалов:

• профнастил;
• металлочерепица;
• шифер;
• листовое покрытие в виде оцинковки или цветных металлов.

Процесс установки финишного покрытия может выглядеть следующим образом.

1. Формирование свеса. Для этого вдоль каждой стропильной ноги набиваются кобылки (удлинители), натягивается шнур между крайними концами и производится обрезка кобылок по одной линии.
2. Установка гидроизоляции. Плёнка укладывается под прямым углом к стропилам в направлении снизу вверх и фиксируется брусками контробрешётки.
3. Монтаж обрешётки. Она настилается из доски 25х100 или 25х150 мм. Под профилированные материалы обрешётка изготавливается разреженной. При этом на расстоянии 400–500 мм от конька она выполняется сплошной.

   Под жёсткие покрытия обрешётка делается разреженной везде, кроме области конька и ендов

4. Укладка финишного покрытия. Производится от любого угла кровли также в направлении снизу вверх. Величина нахлёста рассчитывается заранее, она не должна быть менее рекомендованной для используемого вида покрытия. Сначала выполняется укрытие первым рядом до достижения конька, после чего начинается установка второго и последующих рядов в таком же порядке. Крепление материалов покрытия производится в соответствии с рекомендациями производителя.
5. Установка коньковых планок и оформление свесов.

   Для подшивки карнизных свесов лучше всего использовать пластиковые или металлические софиты с перфорацией для вентиляции подкровельного пространства

Для каждого покрытия существуют свои способы крепления и соответствующий крепёж. Доборные элементы кровли устанавливаются по ходу монтажа.

Видео: монтаж металлопрофиля своими руками

Монтаж холодной кровли

Установка холодной кровли на дом уместна в тех районах, где перепады температур невелики, а отопительный сезон короток. При этом выполняются следующие операции.

1. Установка обрешётки на стропильную систему. Материалом для неё может служить обрезная доска толщиной 25 или 32 мм. Шаг обрешётки зависит от параметров финишного покрытия и уклона кровли.
2. Поверх обрешётки настилается гидроизолирующий материал. Для крыши такой конструкции это может быть простая полиэтиленовая плёнка толщиной порядка 200 микрон. Отдельные полотна укладываются с нахлёстом в 150–200 мм, стыки проклеиваются строительным скотчем. Назначение — сбор и отведение конденсата из-под финишного покрытия.
3. Устанавливается финишное покрытие кровли по технологии, соответствующей материалу.
4. Оформляются свесы.

   В кровельном пироге холодной кровли отсутствуют слои тепло- и пароизоляции

Установка кровельных аксессуаров

К кровельным аксессуарам относятся следующие изделия.

Устройство желобов на кровле

Желоба являются важной составляющей конструкции кровли, поскольку их функция состоит в сборе воды с крыши, включая дождевую, талую и конденсат. Их устанавливают между водоприёмными воронками.

Существует два способа установки желобов.

1. Подвесные желоба крепятся сверху карнизных картин на специальные крюки.
2. Настенные устанавливаются на кронштейнах, крепящихся к стене.

Работы по установке желобов производятся после окончания оформления свесов. Независимо от способа установки желоба одинаково успешно работают на кровлях с любым углом ската.

Видео: установка желобов водостока

Инструменты

Перед началом строительства необходимо подготовить инструменты и строительные материалы, чтобы  крыша одноэтажного каркасного дома получилась действительно качественной. Представленный список может варьироваться в зависимости от планировки вашего дома.

• Набор измерительных инструментов (линейка, угольник Свенсона, штангенциркуль);
• Универсальные инструменты (молотки, компрессоры, краскопульты);
• Режущие инструменты;
• Инструменты для работы со стропилами;
• Гвозди;
• Набор древесины;
• Перфоратор;
• Кровельный материал;
• Утеплитель;
• Гидроизоляционный материал;
• Герметики разного вида.


Типы кровельных опор

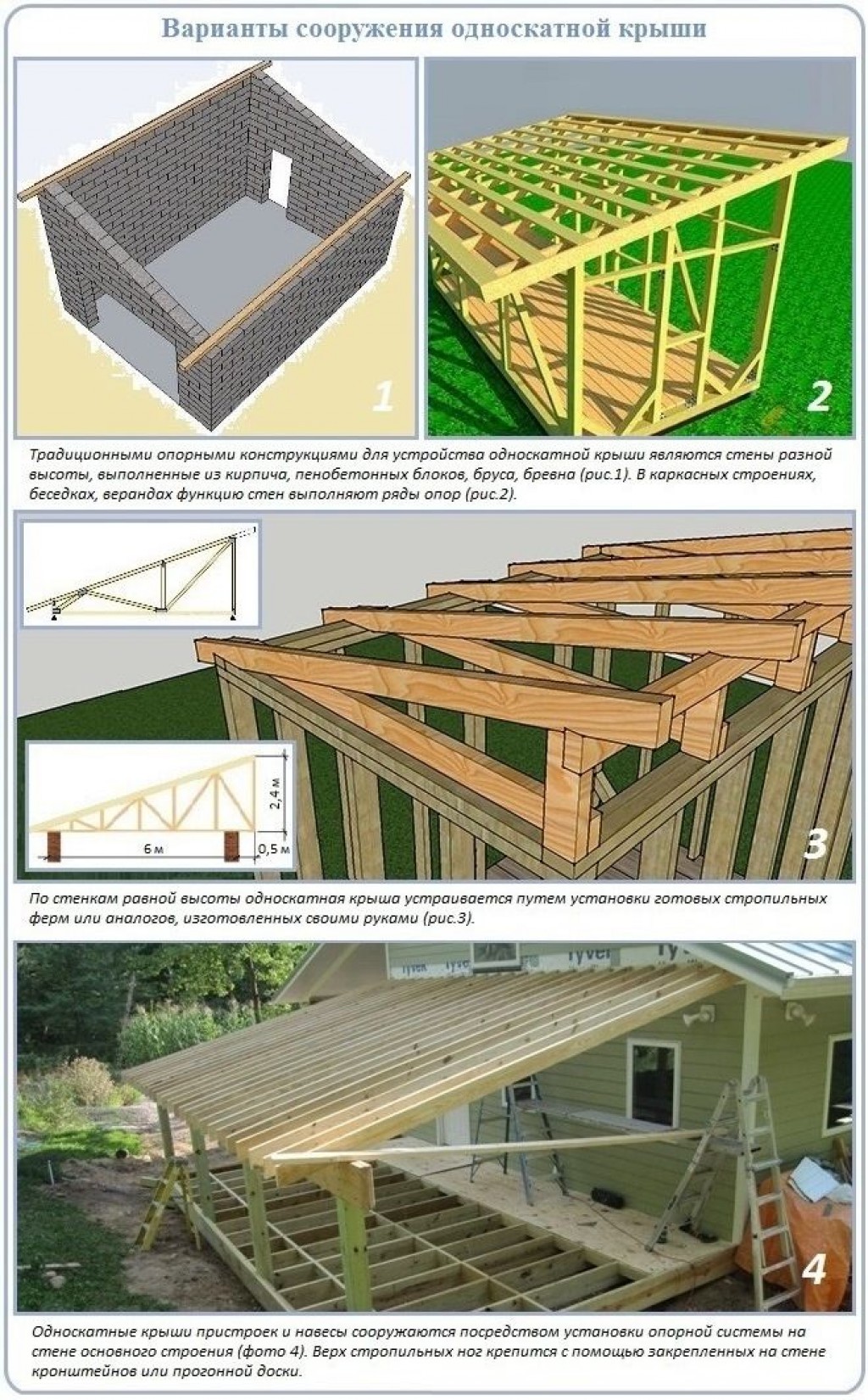

Конструкция односкатной крыши основывается на стропильных ногах, упирающихся с одной стороны в фасадную стену, с другой – в заднюю. Фасадная стена должна быть выше задней для обеспечения необходимого угла наклона кровельной системы.

Если расстояние между стенами не превышает 4,5 м, конструкция крыши будет простой: два бруса мауэрлата, зафиксированных на стенах и стропильные ноги, опирающиеся на мауэрлат.

Когда зазор между потолком и крышей не превышает 4,5 м, конструкция может монтироваться без установки дополнительных опор. Если же зазор более 4,5 м, потребуется установить опорные стойки под стропила. В качестве опор могут использоваться доски или брусья.

Существует два способа установки опор:

1. Установка опор в центре длины стропил.
2. Установка горизонтального прогона из одного бруса под стропилами, проходящего посередине их длины. Такой вариант позволит минимизировать количество опорных стоек в два раза.

Если ширина здания более 6 м, конструирование стропильной системы будет более сложным. Оптимальное решение в таком случае – проект дома с несущей стеной, которая будет выступать опорой для стоек.

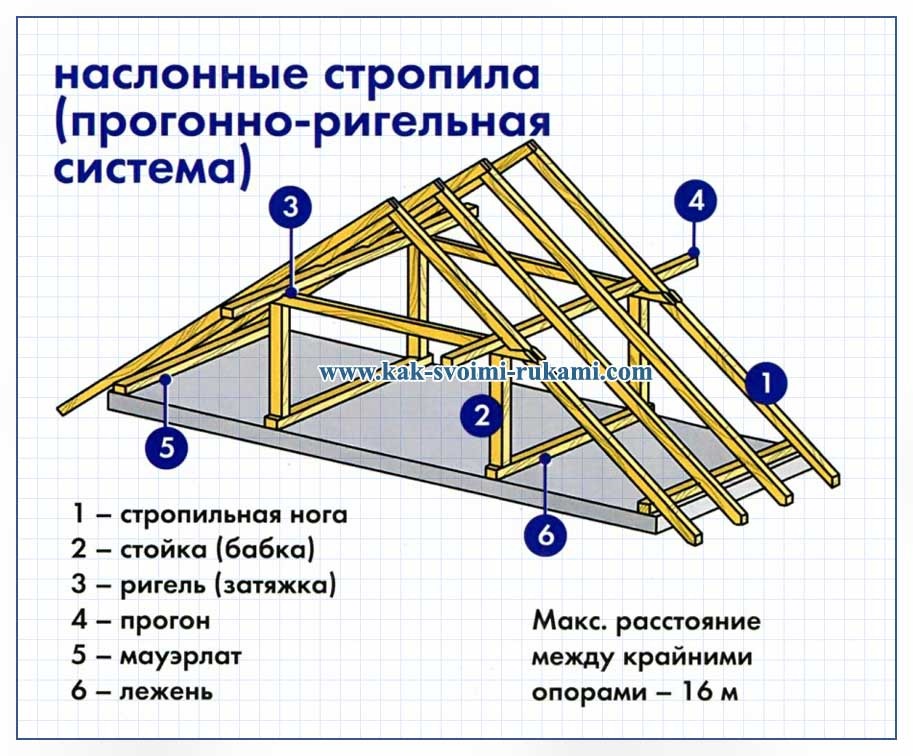

На схеме представлены принципы установки подстропильных ног, стоек и прогонов в зависимости от ширины здания. Если ширина помещения достигает 16 м, между двумя опорными стойками необходимо устанавливать схватку

В случае ширины дома более 12 м, нужно использовать дополнительные подстропильные ноги. Изготовление балок нестандартного размера повлечет повышение финансовых расходов. Избежать этого в некоторых случаях можно при помощи кобылок.

При помощи установки кобылок сращивается длина балок. Такой вариант доступен, если доращивается только недостающая ширина свесов крыши

Кобылки представляют собой отрезы балок аналогичного сечения, соединенные с основными балками и фиксирующиеся двумя накладками по 60 см. Скрепляется такая конструкция болтами или монтажными пластинами.

Несущие конструкции крыши

Стропильная система — конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма — конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) — элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные — имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие — опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк — верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка — кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат — брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка — отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка — центральная стойка, которая упирается в конёк.

Подкос — стойка под углом.

Ригель — отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка — бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега — направляющая под натуральную черепицу.

Основание кровли — поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

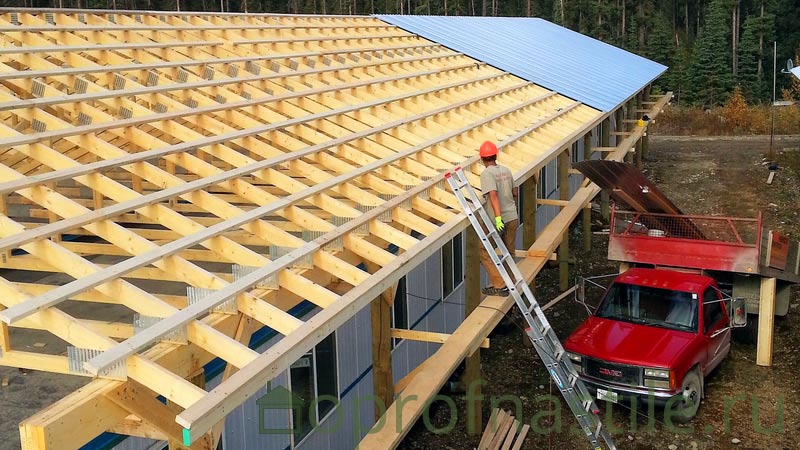

Обрешётка — подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка — бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил — настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина — элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска — 30×50 мм.

Крыша своими руками. Конструкция

В зависимости от конструкции крыши следует выбирать количество материалов и сечение опорных брусьев. Для частного дома, особенно каркасного типа, наиболее эффективна двухскатная и двухскатная ломаная крыша. Все остальные конструкции довольно сложные и требуют большого количества подпорных элементов, которые значительно утяжеляют всю крышу.

Для каркасного дома лучше не использовать натуральную керамическую черепицу в качества покрытия. Кроме того, что она очень тяжелая, для монтажа понадобится густо набивать обрешетку. В результате придется дополнительно усиливать несущие стойки или уменьшать шаг между ними, что приведет к перерасходу материалов.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям, как:

• Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузки, не подвергаясь при этом деформации или смещению. Получаемый при обустройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, и ее максимальную устойчивость;
• Оптимальный вес. В зависимости от кровельного материала выбирают материал, используемый для стропил. Обычно выбирают деревянный брус, но для тяжелых крыш может быть использован и металл. Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции – антикоррозионными составами.
• Высокое качество используемых материалов. Древесина, используемая в качестве стропильных ног должна не иметь трещин и сколов.

Как чертить план кровли

Общи сведения о построении чертежей планов крыши промышленных и общественных зданий: для построения чертежа план подразделяют на прямоугольники, согласно плану здания. Внутри прямоугольников наносят линии, которые будут обозначать коньки и ендовы – наружные и внутренние сопряжения скатов. Эти линии являются проекциями основных элементов стен, потому модель крыши лучше представит в объеме. Часть прямоугольников будет располагаться за пределами стен. Это обязательное условие к правильно выполненному плану кровли (крыши), так как они должны иметь свес.

План кровли скатной крыши отличается наличием большего числа линий-проекций коньков и ендов, так как скаты имеют большой уклон, кроме того, такие крыши часто делают сложной формы. План кровли плоской крыши часто ограничивается всего несколькими линиями.

Построение видов спереди или с боку осуществляется с учетом уклонов скатов крыши (кровли). Уклон крыши задается на этапе проектирования домов и определяется назначением здания, его типом, выбранным кровельным материалом и др.

3 правила вычерчивания плана крыши (кровли) скатной (плоской):

• пересечение двух скатов образует конек (ендову). Ее проекция на плане делит угол прямоугольники на равные части;
• если линии свесов параллельны, то линия конька будет им параллельна… ее проекция будет находиться в середине, если другое не определяет тип крыши (к примеру, если скаты не равны);
• когда в точке сходятся две линии пересечения, то через нее, скорее всего, будет проходить и третья.

Предлагаемый порядок работы в программах для черчения:

• обвести полилинией имеющийся план дома;
• скопировать его, а также контуры основных стен на чертеж с планом кровли (крыши);
• обозначить линией проекцию верхнего конька дома;
• начертить оставшиеся коньки и ендовы, пользуясь тремя правилами, приведенными выше;
• разместить на плане кровли (крыши) вентиляционные и дымовые каналы;
• разместить мансардные окна (если они имеются);
• направления водостоков, уклоны скатов, отметки;
• указать размеры на плане (по осям и контурам).

Прочитав этот урок у вас не должно оставаться вопросов на тему того, как чертить план кровли – план дома, согласитесь, что весь чертеж – это всего несколько линий! Однако вопрос: как чертить план стропил еще не решен.
