Инструкция по монтажу двухскатной крыши

Выбор конструкции крыши: красивый дизайн и оптимальная технология

Выбор проекта дома и конструкции крыши сложен тем, что практика только классического строительства насчитывает несколько десятков вариантов. Каждый из них обладает своими особенностями и преимуществами, анализ которых для частных строителей становится непосильным. В результате выбор склоняется в сторону низкобюджетной и технологически простой двухскатной крыши. Но если речь пойдет о функциональности, дизайне и оптимальной технологии возведения, то классический вариант, очевидно, будет модифицирован.

Критерии выбора уклона.

Чтобы правильно выбрать уклон четырехскатной крыши, то есть правильно определить уклон его скатов, необходимо знать следующее:

• в среднем он должен варьироваться от 5 до 60 градусов;
• в местности с большими снегопадами, угол уклона должен быть больше приведенных выше значений;
• в регионе с частыми ветрами уклон крыши должен быть минимальным;
• если крыша изготавливается из штучного материала, то ее угол должен быть не менее 25 градусов, в противном случае будет иметь место риск попадания влаги через швы;
• чем больше уклон крыши, тем больше потребуется материала и сил для его обеспечения.

Виды крыш и их конструктивные особенности

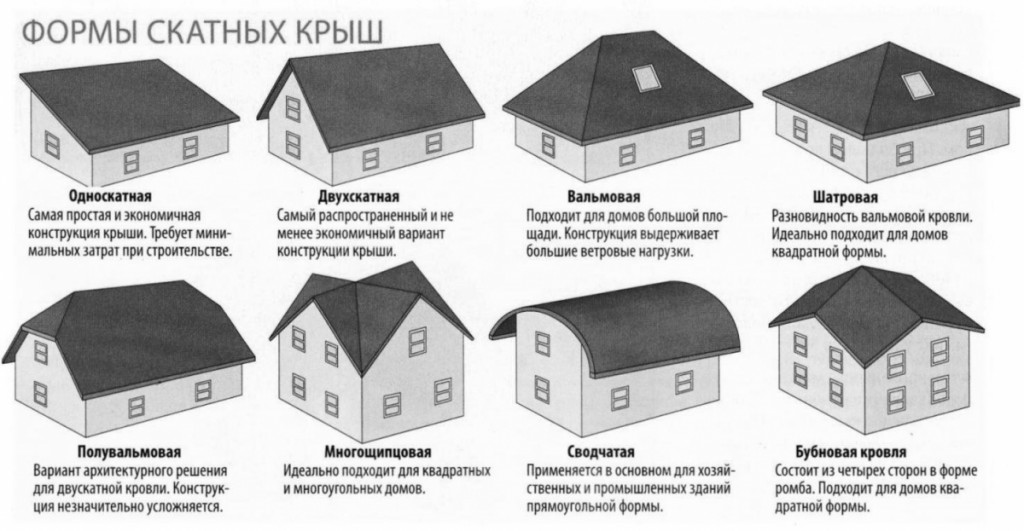

Среди огромного разнообразия вариаций, применяющихся в строительстве своего дома или гаража, существуют стандарты, которые применяются чаще всего. Это обуславливается разными факторами, начиная от простоты конструкции, и заканчивая дешевизной и надежностью. Раздумывая над тем, как построить крышу дома, почитайте и подберите самый оптимальный для себя вариант.

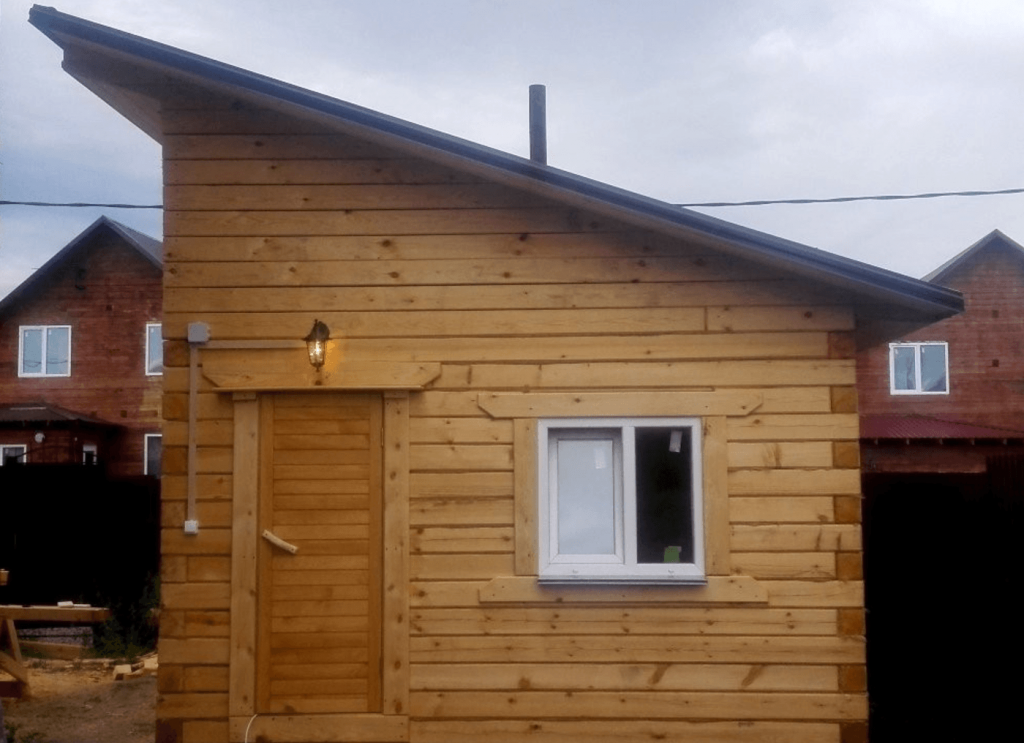

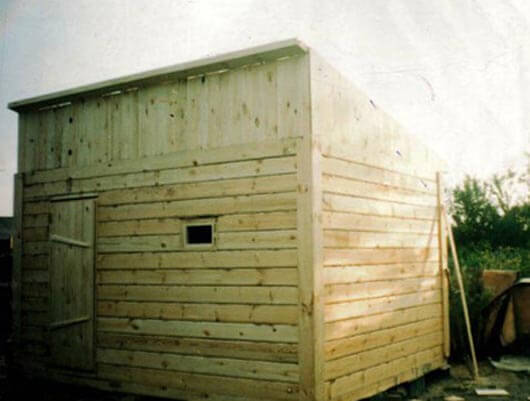

1. Односкатная тип считается самым простым и дешевым. Во многих сараях, гаражах, банях и других мелких строениях используют именно такой преимуществ односкатных крыш стоит выделить то, что они довольно быстро монтируются, а так же позволяют экономить неплохую сумму денег. Это связанно с тем, что на этот тип пойдет гораздо меньше кровельного материала, нежели на другие , несмотря на такие заманчивые плюсы, сегодня практически нереально встретить даже небольшой домик с односкатной крыше. Это связанно с тем, что односкатный вариант делает невозможным наличие чердака.

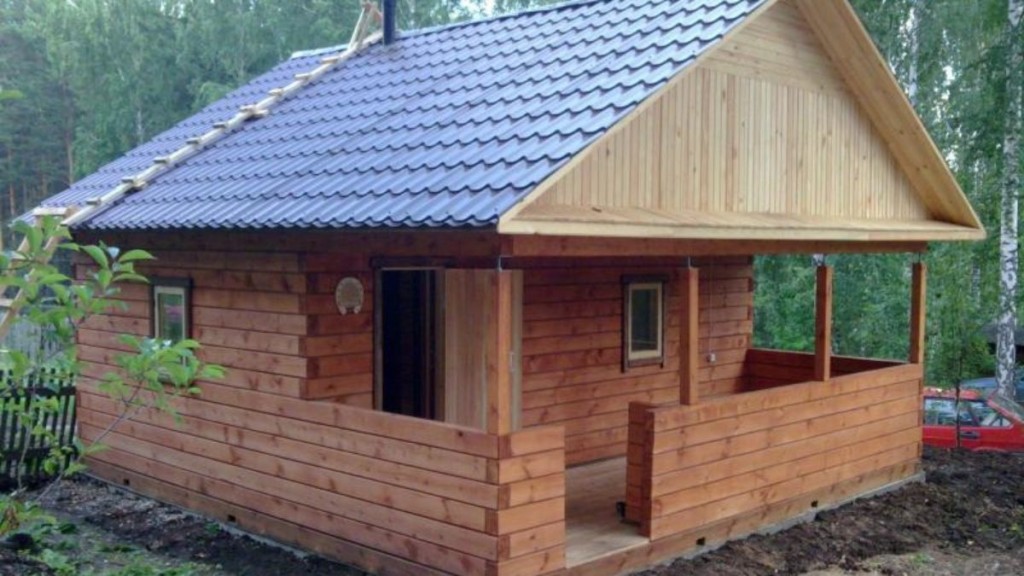

2. Двускатный тип считается более популярным и актуальным еще со времен начала масштабной урбанизации. Буквально каждая пятая крыша имеет такую конструкцию, и это не просто позитивных сторон следует отметить то, что треугольная конструкция с широким основанием дает максимальную прочность всей конструкции. Кроме того, основать чердак или второй этаж не составляет особо проблемы. Так же, нельзя не упомянуть о том, что такой тип имеет очень привлекательный и домашний внешний недостатков особо выделить нечего. Можно указать на более тяжелый вес конструкции, по сравнению с предыдущим вариантом, а так же то, что материалов на постройку уйдет в два раза больше.К одному из подтипов данного варианта относится мансардная крыша, которая представляет собой высокую кровлю, состоящую из нескольких уровней. Такой вариант позволяет спокойно разместить второй этаж прямо под потолком.
3. Конструкция на четыре мере продвижения технологий стали придумывать все более новые вариации размещения плоскостей на крыше. Сегодня четырехскатный вариант можно увидеть не везде, ведь он требует особой техники постройки, а так же высокий расход же, среди плюсов стоит выделить более крутой эстетический вид, а так же еще больше пространства для размещения чердака. Но к сожалению, эта конструкции не прижилась как основная, так как требует много вложений.

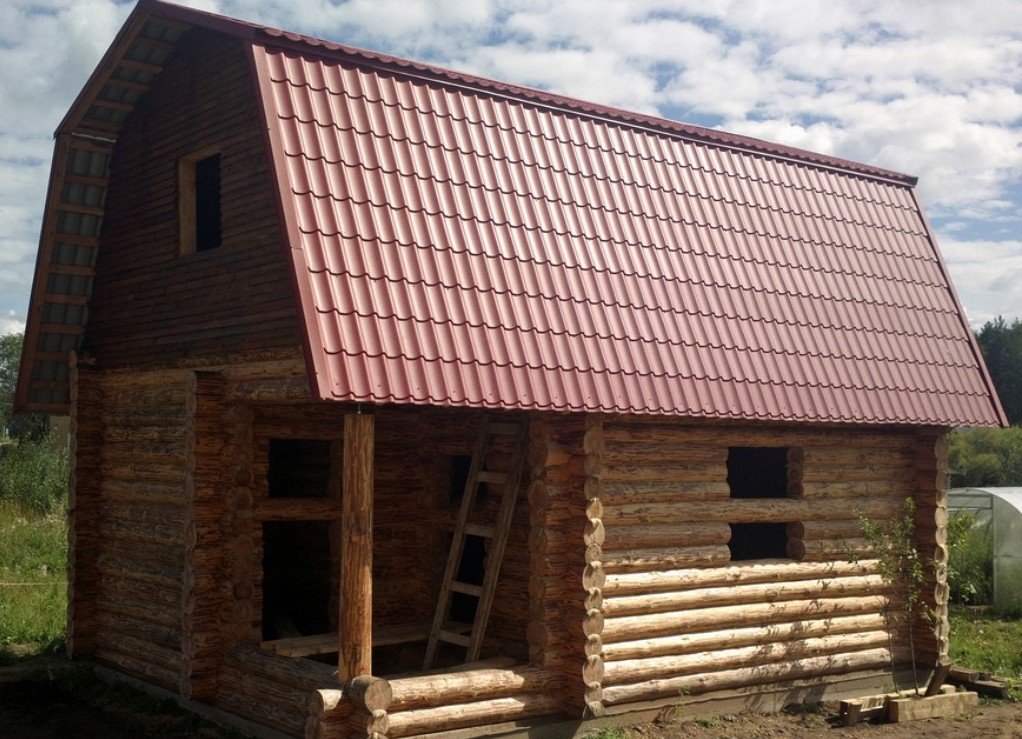

4. Комбинированные здание имеет несколько уровней, или же другие особенности, лучше всего прибегать к установке комбинированного варианта крыши. Такая кровля не только отлично будет смотреться, но и станет выполнять все свои функции в лучшем часто такой вариант называют ломаным. Это связанно с тем, что нет определенной строгости в линиях, и возможны любые перепады, в зависимости от конструкции здания.

Как правильно построить крышу?

Разобравшись в основных терминах и видах кровли, можно смело перейти к краткому описанию того, как самому построить крышу. Конечно же, детально описать весь процесс по каждому варианту кровли нереально, для этого лучше посмотреть видео уроки в интернете. Но все же стоит вкратце поговорить о том, как соорудить тот или иной вариант, чтобы вы понимали, какой из них будет вам под силу.

Как построить односкатную крышу?

Начиная строить такой вариант кровли вам необходимо рассчитать, сколько и каких материалов стоит заготовить. Так же решите в какую сторону будет смотреть склон. Чаще всего предпочитают уводить воду назад строения. Для этого передняя часть кровли должна быть на определенное значение выше задней. Это значение будет зависеть только от площади само крыши. Так как при ее увеличении необходимо увеличивать наклон, дабы улучшить отвод воды. Если вас интересует, как построить крышу сарая, тогда нужно запомнить, что передняя часть должна быть в 3-4 раза выше того, не забывайте об утеплении. Допускается использование негорючей минеральной ваты, или же как в старину – соломы, чтобы устелить пространство под кровлей. Это даст не только повышение тепло сбережения, но и увеличит срок службы крыши.

Как построить крышу двухскатную

Как уже было сказано выше, данный тип является наиболее популярным и конструктивным решением для множества зданий и стройку двускатной кровли необходимо четко рассчитать, под каким углом будут соприкасаться обе стороны, а так же вычесть точку их соприкосновения. Чтобы проложить в этом месте продольную балку. Нужно очень серьезно подойти к сооружению этого варианта, так как любая ошибка может быть чревато не только разрушением кровли, но и всего внимание утеплению нужно приделать тем людям, которые интересуются, как построить крышу бани. Ведь это сооружение должно уметь сдерживать в себе определенную же уделите внимание такой вещи, как чердак. Если же вам он будет необходим – нужно заранее подготовить правильное основание. То есть по верху минеральной ваты можно наложить бетонные или деревянные плиты, чтобы можно было легко передвигаться по поверхности чердака.

Как построить мансардную крышу?Данный тип конструкции намного сложнее, нежели предыдущие. Это связанно с тем, что высота кровли увеличивается в два м более раза, и, кроме того, наличие перепада скатов еще больше усложняет всю конструкцию.В этом случае самым правильным решением будет прибегнуть к помощи специалистов, а так же специальной техники, которая поможет доставлять материалы к самой верхушке же касается тех, кто думает как построить ломаную крышу. Такие постройки лучше доверять профессионалам, и в случае интереса – помогать им. Дело в том, что залогом надёжности кровли стаёт не просто умение и сильные руки, но большую роль играют именно расчёты и чертежи. А этим вещам нельзя просто так научиться. Ведь специально обученные люди учились этому множество лет.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

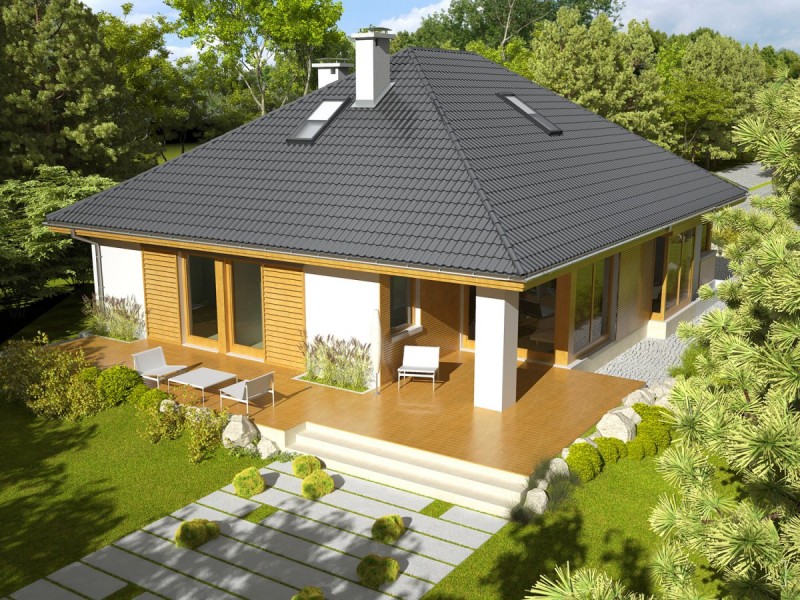

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

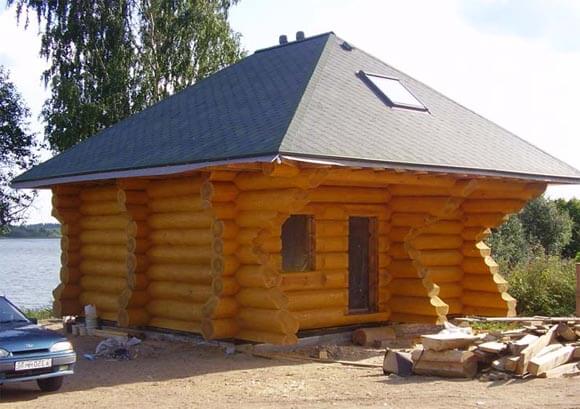

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

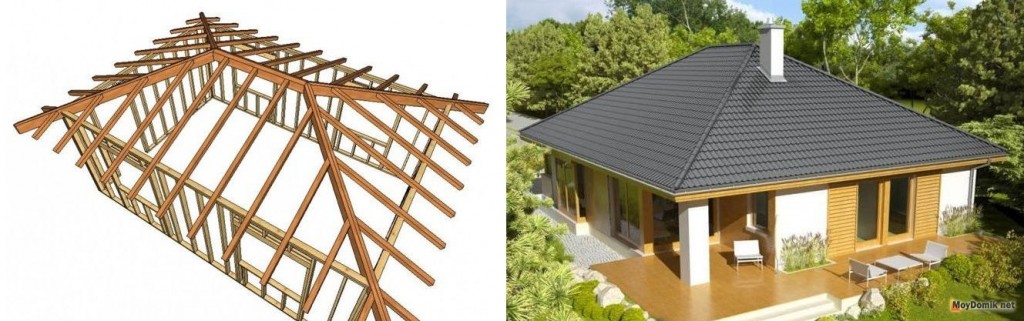

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции.

По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см.

Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила).

На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал.

Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка.

Базовые элементы конструкции

Главная деталь любой крыши – мауэрлат. Это, грубо говоря, силовой каркас, который связывает крышу со стенами дома, обеспечивая ее надежное крепление. При сооружении мауэрлата можно использовать бруса 150х150 мм – они обеспечат значительную прочность и обладают приемлемыми массогабаритными показателями, чтобы проводить все работы своими руками. Существует несколько правил крепления и расположения мауэрлата.

1. Бруса можно укладывать как вровень с внешней поверхностью стены, так и защищать его кирпичной кладкой.
2. Для крепления мауэрлата на стенах из газобетона могут применяться веревки, которые закладываются между элементами кладки на глубину примерно четырех рядов.
3. При работе с кирпичом можно применить бруса, вмуровываемые в кладку. Крепление мауэрлата осуществляется путем забивания скоб в него и замурованные бруса.
4. В случае если стены дома сделаны из газобетона и крыша имеет большую массу, следует предусмотреть вертикальные опоры, на которые будет опираться мауэрлат.

При использовании веревки, вмурованной в стену из газобетона или кирпича, мауэрлат привязывается, а внешние концы скрываются внешней отделкой.

Размещение мауэрлата всегда предусматривает гидроизоляцию, особенно если карниз расположен на малом расстоянии. При любом типе стен – из дерева, бетона, кирпича или газобетона – можно воспользоваться простым толем, проложенным в несколько слоев под бруса.

Еще одна деталь, призванная обеспечить безопасность строения при температурном и другом типе расширения, – обязательное расстояние в 10 см до края кладки, если мауэрлат укладывается не заподлицо с лицевой частью стены.

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

• Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
• Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
• Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
• Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким. Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
• Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

• Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

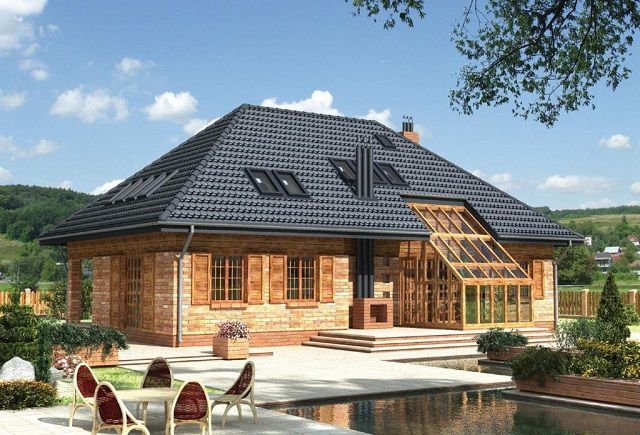

  Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

• Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

  Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

• Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Этапы возведения кровли

Четырехскатные крыши привлекает своей формой и функциональностью многих застройщиков.

Для того чтобы построить дом, соответствующий современным запросам, приходится брать в расчет большое число параметров.

Опыт строительства индивидуальных домов показал, что увеличения жилой площади можно добиться без дополнительных затрат.

По своей сути, это полноценное помещение, в котором можно жить на протяжении всего года.

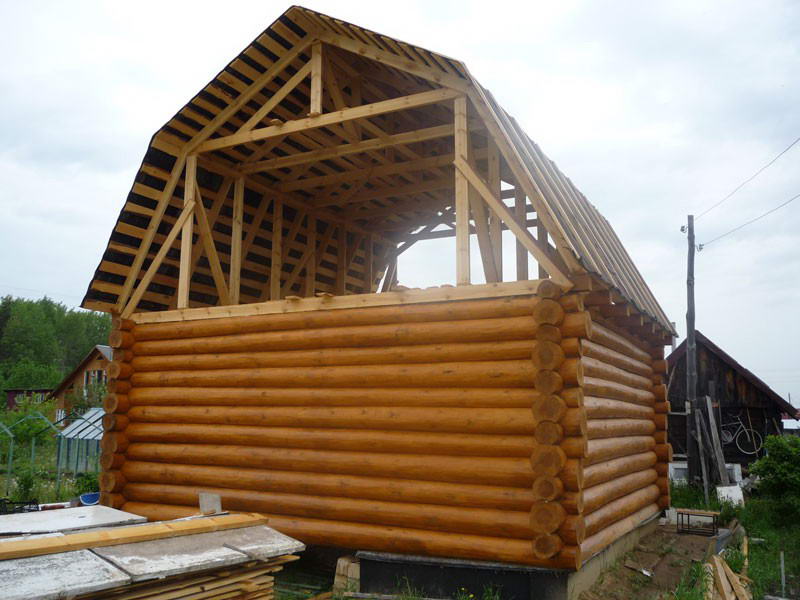

Такие проекты позволяет реализовать стропильная система четырехскатной крыши.

Проектирование и монтаж стропил необходимо выполнять в определенной последовательности.

Устройство кровли (в том числе и для беседки) выполняется в следующей последовательности:

• разработка проекта;
• расчет величины нагрузки на стены и несущие элементы;
• комплектация материалов и подготовка инструментов;
• чертеж схемы стропил;
• подготовка кровельного пирога.

Перед тем, как сделать четырехскатную крышу (и для беседки в том числе), рекомендуем ознакомиться с этим обучающим видео.

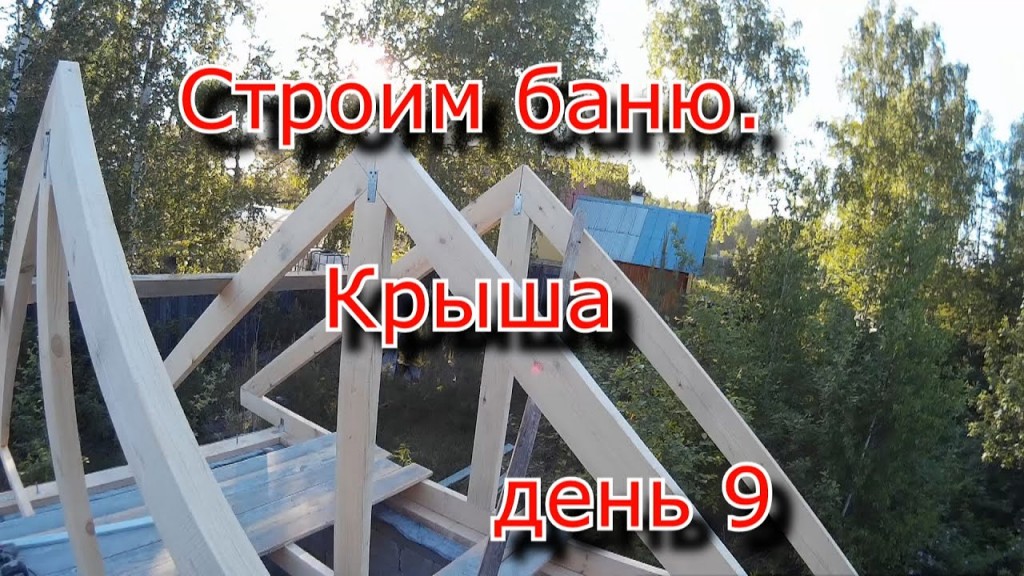

Видео:

Когда дом построен по проекту повторного применения, то расчет площади кровли в чертежах уже приведен.

Известна высота конька, длина стропил и значения других параметров.

Если строительство ведется своими руками, то все вычисления придется выполнять самостоятельно или с привлечением специалистов.

Виды вальмовых крыш

В зависимости от формы основания, четырехскатная крыша может быть прямоугольной и квадратной. Кроме того, она различается видами и конструкциями.

Полувальмовая крыша

В этом виде кровли часть треугольных скатов объединена с фронтонами. Чердачное помещение освещается с помощью вертикальных мансардных окон. Исходя из конструктивных особенностей, полувальмовая крыша может быть голландская и датская.

Шатровая

Здесь отсутствует конек опорной балки. В результате диагональные ребра, к которым крепятся стропила, сводятся в одну точку.

Шатровая кровля преобладает на зданиях с квадратной коробкой. Скатная крыша беседки придает конструкции уют. При создании кровли этого типа усложняется создание конькового сочленения.

Классическая

Классические 4-х скатные крыши имеют широкую сферу применения. Помимо жилых зданий такой кровлей можно идеально защитить гараж и другие хозяйственные постройки, где проникновение влаги крайне нежелательно.

Здесь диагональные ребра упираются в опорную коньковую балку, а свесы имеют одинаковую высоту. Для фронтонов классической вальмовой крыши характерна форма треугольника, а скаты соответствуют трапеции.

Всем видам 4-х скатной крыши присущи следующие достоинства:

• Благодаря соединенным у опорной балки конька угловым ребрам, жесткая конструкция надежно противостоит деформации.
• Четыре ската обеспечивают быстрое освобождение от осадков и препятствуют образованию снеговой шапки.
• Наклонные поверхности позволяют противостоять мощным ветрам независимо от направления.
• Свесы, которыми оканчиваются скаты кровли, оберегают стены здания от атмосферных осадков по всему периметру.
• Карнизные свесы меньше подвержены разрушению.

Крыша конверт придает дому неповторимый шарм, визуально уменьшает его и делает более уютным.

Из недостатков вальмовой кровли следует отметить:

• высокую стоимость. По сравнению с двускатными крышами более сложна в монтаже, что увеличивает стоимость примерно на треть;
• повышенный расход кровельных материалов. Что обосновано скошенными краями и соответствующим увеличением обрезков;
• уменьшение полезного пространства. Наклонные поверхности препятствую организации полноценного чердака или мансарды.
• проблемы с окнами. Устанавливаемые на вальмовую крышу мансардные окна нуждаются в тщательной герметизации соединения рам с кровлей. Во избежание залива мансарды, в дождливую погоду окна должны находиться в закрытом состоянии.

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

• вес материала кровельного покрытия;
• нагрузку от всех изоляционных компонентов кровельного пирога;
• шаг стропил и обрешетки;
• вес обрешетки и контробрешетки;
• длину скатов от карниза до конька;
• угол наклона скатов;
• сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.

На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.

Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).

По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.

К коньку крепятся центральные стропила торцевых скатов.

Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.

Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.

К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.

Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).

В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.

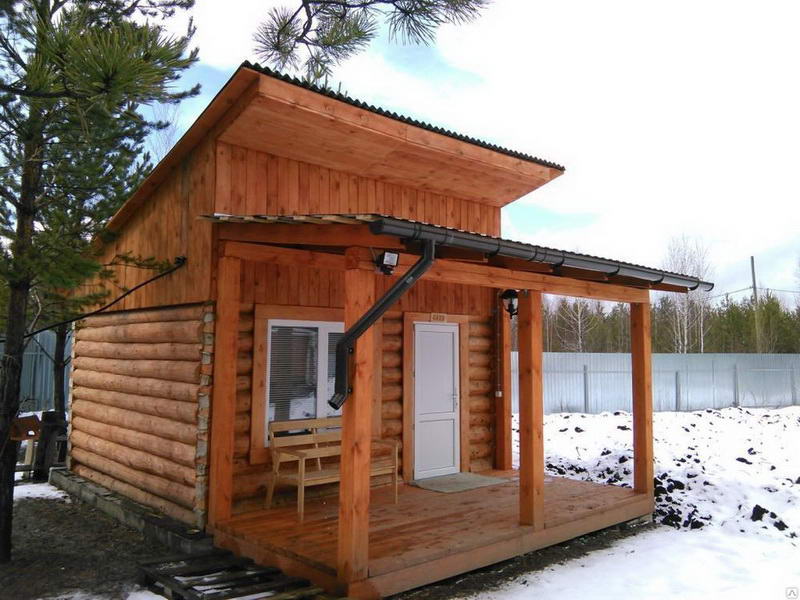

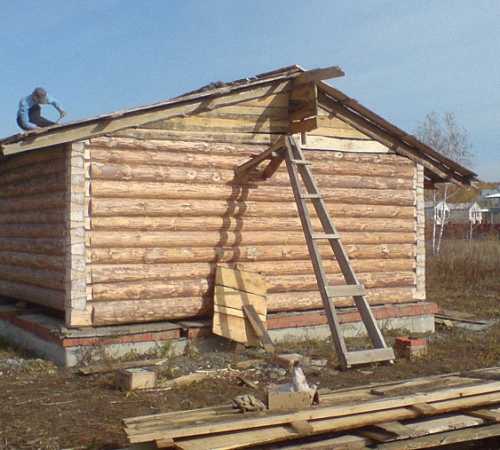

Необычные крыши для бани

Допускается совмещение бани с другими постройками. Например, выгодным вариантом является баня с гаражом. Это позволяет сократить расходы на строительство и обеспечение обогрева. При составлении проекта необходимо учитывать следующее:

• уровень гидроизоляции в обоих помещения должен быть достаточным;
• выбирать кровлю нужно такую, чтобы уборка снега и льда не была затруднительной, лучше всего если это будет двускатная крыша;
• крыша со стороны гаража требует дополнительного гидроизоляционного слоя, это касается и смежной стены.

Крыша гаража, соседствующего с баней, должна быть хорошо утеплена и гидроизолирована

Баня может соседствовать и с домом. В этом тоже есть своё преимущество — не нужно будет делать длинный переход по улице, чтобы вернуться из бани домой. Есть несколько способов размещения бани:

• на цокольном этаже;
• в пристройке;
• в смежной комнате с ванной и туалетом.

Крышу бани-пристройки можно не связывать с основной кровлей дома

Отдельная крыша для такой бани требуется, только если она располагается в пристройке. Помните, что при таком расположении на кровлю здания будут выходить одновременно две трубы, а значит, на крыше будет два отверстия. Поэтому очень важно продумать вентиляционную систему бани, в частности, сделать вентилируемую кровлю.

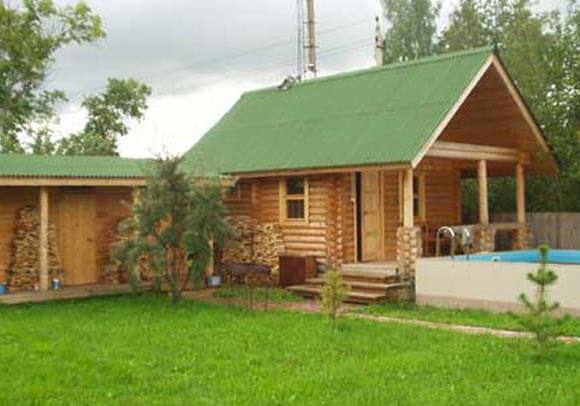

Очень оригинально смотрится баня, совмещённая с беседкой. Как правило, у такого здания общая крыша. Обычно её делают двускатной.

При совмещении бани с беседкой получается неплохая экономия строительных материалов

Помните, что какая бы крыша ни была у вашей бани, к ней необходимо обеспечить доступ. Это позволит проводить периодический осмотр стропильной системы и кровельного покрытия, благодаря чему можно вовремя обнаружить протечки и деформации крыши, а значит, и вовремя устранить их.

Источник

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

1. Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

• Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
• Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
• Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

  Расчёт стропильной системы двухскатной крыши

• Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
• Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
• Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

  Схема стропильной системы двухскатной крыши

• Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
  • коньковым, расположенным по линии соединения стропильных ног или коньку;
  • боковым, который фиксирует линию в середине ската.
• Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
• Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

  Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

• наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
• висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
• комбинированным, сочетающим в себе оба способа крепления стропил.

  Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

• Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.

  Виды крепежных элементов для стропил

  Узлы крепления стропил из пиломатериалов

• Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:

• характеристики используемого пиломатериала;
• размеры каждой детали;
• конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

• Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

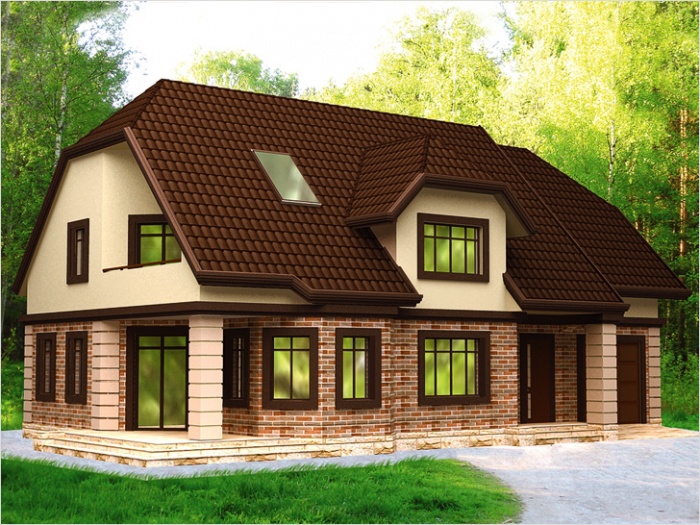

Варианты конфигурации кровельного покрытия

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Строительство сарая своими руками Беседка своими руками из дерева Козырек (навес) над крыльцом своими руками Установка откосов из пластика на окна своими руками Каркасный дом своими руками Водяной теплый пол своими руками

Обработка древесины

Перед монтажом стропильной системы нужно обработать древесину антисептиками и противопожарными средствами. В качестве защиты древесины от огня, существуют средства, которые наносятся ручным способом или при помощи краскопульта. При покупке нужно учитывать тип данного средства. Например, они существуют для открытых и закрытых участков.

Обработка дерева антисептиками защищает его от гниения, грибка или плесени. Для строительства очень часто используются водорастворимые антисептики. Они очень быстро высыхают и придают дереву хорошую паропроницаемость.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

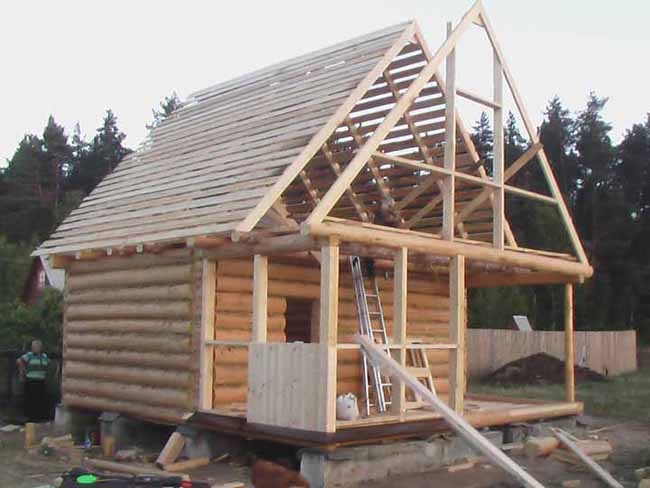

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

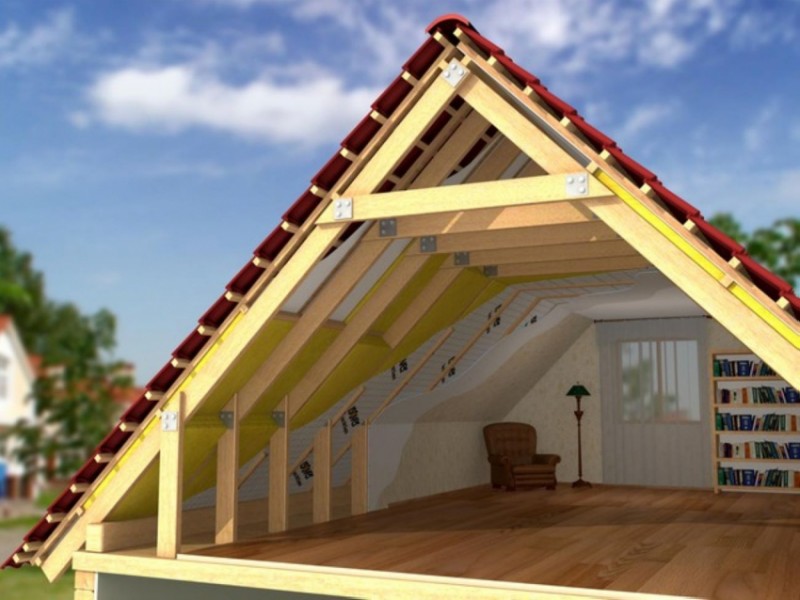

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Особенности сборки каркаса четырехскатной крыши

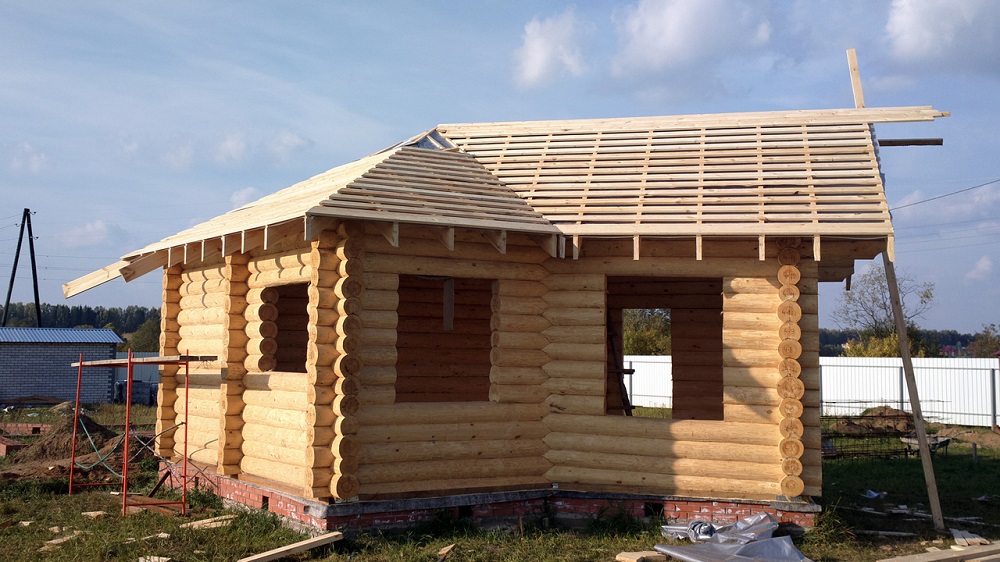

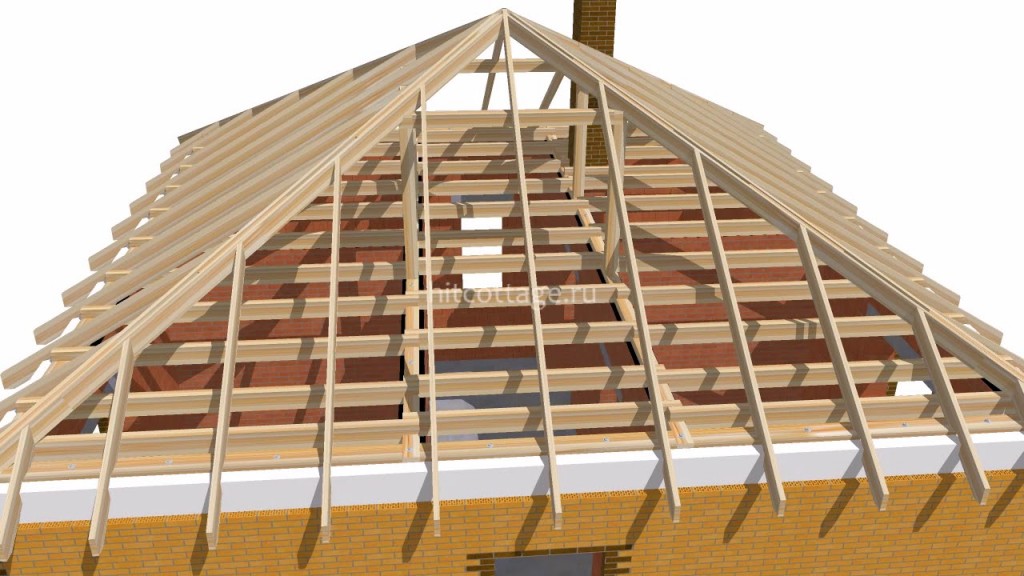

Процесс сборки стропильной системы четырехскатной крыши всегда начинается с установки центрального элемента каркаса – конькового прогона и вертикальных стоек. Коньковая скамейка может собираться из бруса, сечением 70х100 мм, но чаще всего стойки изготавливают из спаренной доски 50 мм. Чтобы увеличить жесткость всей системы коньковой балки и стоек, на угловые стыки набивают металлические пластины, а саму раму усиливают внутренней распоркой.

Обычно сборку стропильных балок выполняют на гвоздях, а места усиления стальными накладками фиксируют болтовыми соединениями. Прежде чем ставить стропильные балки, обычно изготавливается запильный шаблон в виде прямоугольного треугольника из листа фанеры. Острый угол должен соответствовать углу наклона скатов. С помощью шаблона вырезают на стропилах привалочные площадки для опор на мауэрлат и конек.

Процесс установки стропил начинается с монтажа центральных стропильных балок, которые обеспечат необходимую жесткость коньковой рамы в осевом направлении. Иногда обходятся без них, в этом случае сразу переходят к монтажу крайних пар рядовых стропил, но брус только прихватывают гвоздями, без окончательной фиксации к коньку.

После усиления коньковой рамы устанавливают угловые диагональные стропила. Обычно длину бруса или балки вырезают с запасом, так как верхний край нужно будет запиливать под двойным углом, сначала под углом наклона ската, после косую кромку скашивают под углом в 45о. На последнем этапе ставят шпренгеля, подкосы, набивают нарожники и рядовые стропила.

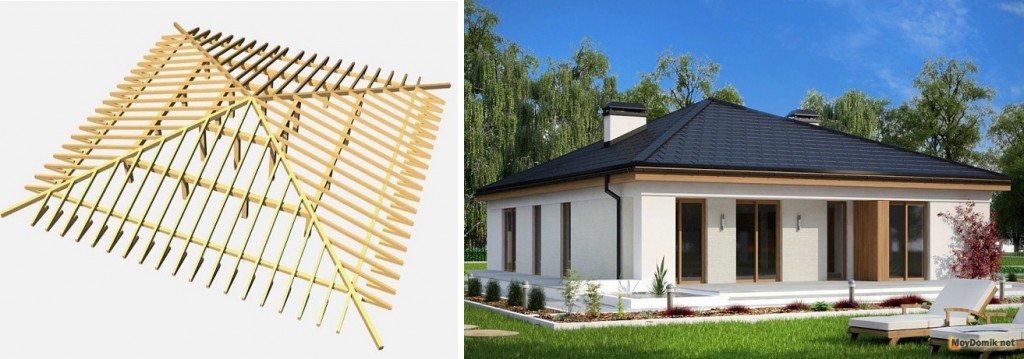

Разновидности вальмовых стропильных конструкций

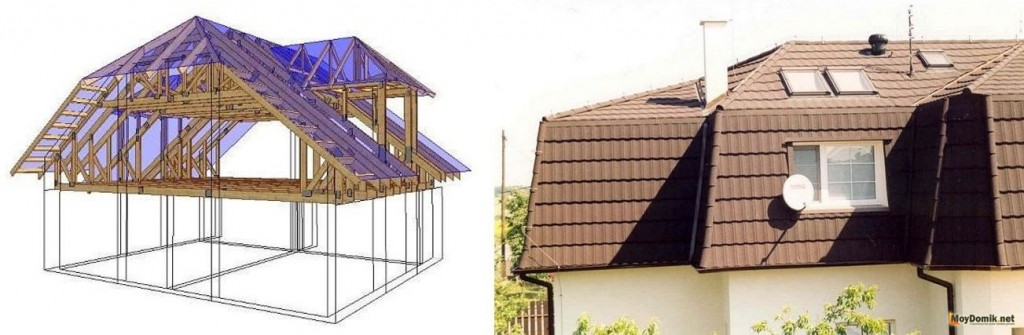

Вальмовые кровли характерны обтекаемыми формами, которые снижают напор ветра, что весьма полезно в районах с сильными и частыми ветрами. Подобные конструкции крыши, в первую очередь, отличаются способами строительства. Существуют висячие вальмовые кровли, а также наклонные. Первый вариант характерен установкой стропильной системы на стеновые проемы. Во втором – стропильная система имеет опору на несущие столбы. Наклонный вариант считается экономичным и получил большее распространение. Вальмовая кровля, как разновидность скатной крыши, делится в свою очередь на несколько конструктивных типов:

• Шатровые, четырехскатные. Подобные кровли отличаются четырьмя одинаковыми скатами (вальмами), как правило, присущи квадратным строениям.
• Полувальмовые, многоскатные. В подобных конструкциях вальмы короткие, не достающие до нижней части крыши, скаты лишь частично прикрывают фронтон.
• Ломаные вальмовые, разноскатные. Кровли, состоящие из разноразмерных скатов, соединенных под не одинаковыми углами. Монтировать подобные конструкции сложнее, но внешний вид более эстетичный.
• Датские, сложноскатные. Подвид полувальмовой крыши, с вальмами, закрывающими часть фронтона, распространенные для зданий с мансардными помещениями.

Монтаж покрытия

Теперь можно приступить к завершающему этапу, а именно — к укладке кровельного покрытия. Как мы уже знаем, в зависимости от угла наклона выделяют плоскую и скатную конструкции крыши. От угла также зависит вид покрытия.

Монтаж кровельного материала необходимо осуществлять непосредственно на саму обрешетку, а продвигаться лучше снизу вверх. Для крепления битумной черепицы используют клей и гвозди, а гонт, сланец, цементно-песчаную или керамическую черепицу лучше крепить с помощью замка и шурупов.

Листовой материал крепится замками, а покрытия больших размеров закрепляют при помощи винтовых гвоздей.

Профнастил — наиболее оптимальный вариант кровельного материала. Для его монтажа требуются:

• отвертка;
• ножницы по металлу;
• электролобзик;
• заклепки;
• саморезы;
• силиконовый герметик.

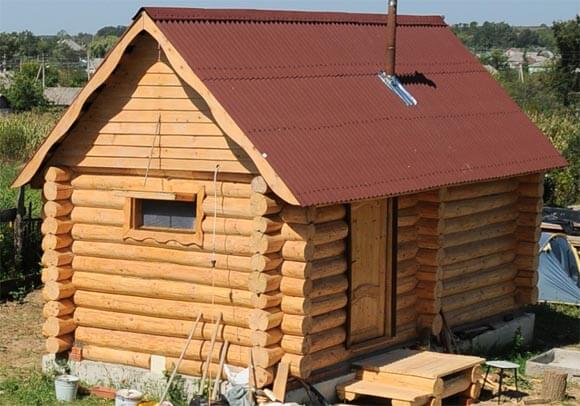

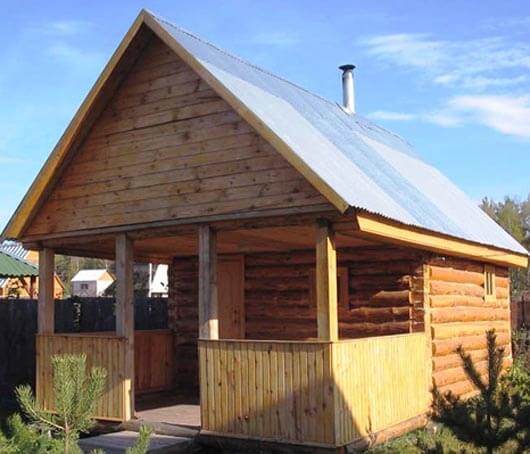

Крыша для бани из профнастила

1. Укладка профнастила начинается с края, где он крепится, к обрешетке саморезами.
2. Саморезы вкручивают под углом в 90º, при этом не допуская перекосов настила.
3. Для ровной кладки профнастил первоначально крепится одним саморезом, а после выравнивания уже можно жестко закреплять лист по всему периметру.
4. Крепить саморезы необходимо всегда в дно волны, а один лист фиксируется не менее 8 саморезами.
5. Листы располагают внахлест с шагом в одну волну.

Разработка проекта

Для начала работы по строительству крыши ее необходимо спроектировать, провести расчеты по конструкции и сделать чертеж в уменьшенном масштабе. При выполнении проекта такой кровли нужно принять во внимание все нагрузки, которые будут на нее действовать.

Изначально определяют углы, под которыми будут наклонены кровельные скаты. Он может быть от 5 до 60° и это определяется исходя из:

• назначения чердака;
• силы ветра, количества снега и дождя;
• из чего будет делаться кровля.

Чертеж и схема четырёхскатной крыши Для строительства в местности с очень снежными зимами угол наклона скатов должен составлять не меньше 45°.

Правила расчета при проектировании:

• чертеж поверхности крыши нужно разбить на простые геометрические фигуры и нанести все размеры — так будет легче выполнить расчет;
• каждый скат рассчитать умножением его площади на косинус угла наклона;
• высота конька крыши считается по формуле прямоугольного треугольника;
• сечение стропил зависит от нагрузки на них и угла наклона кровли. Рассчитывается расстояние (шаг) между ними, несущая способность, прочность и степень деформации;
• общая масса крыши считается от количества материала и площади строения;
• если к балкам подвешивают дополнительные нагрузки, тогда при расчете вводится показатель полезной нагрузки.

Важно! Правильное проектирование конструкций здания — ответственная процедура, и главное на этом этапе — правильные расчеты. Поэтому специалисты рекомендуют перепроверять их не единожды.
