Инструкция по монтажу водосточной системы

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

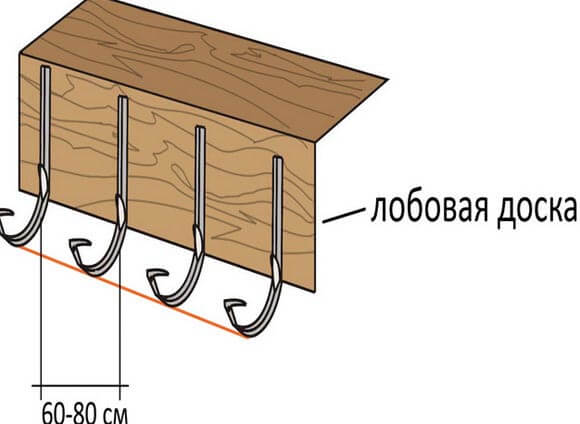

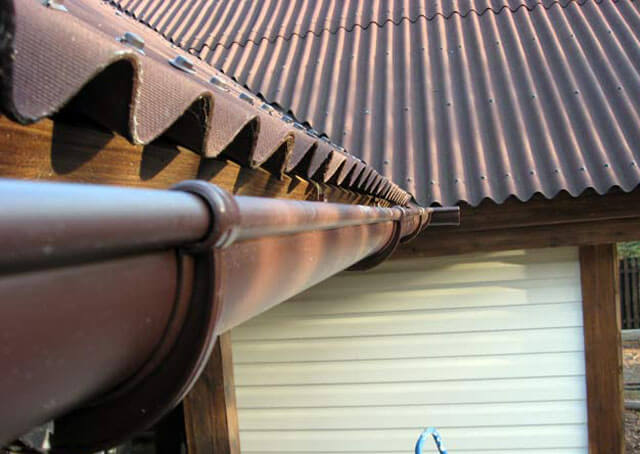

• Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

• Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

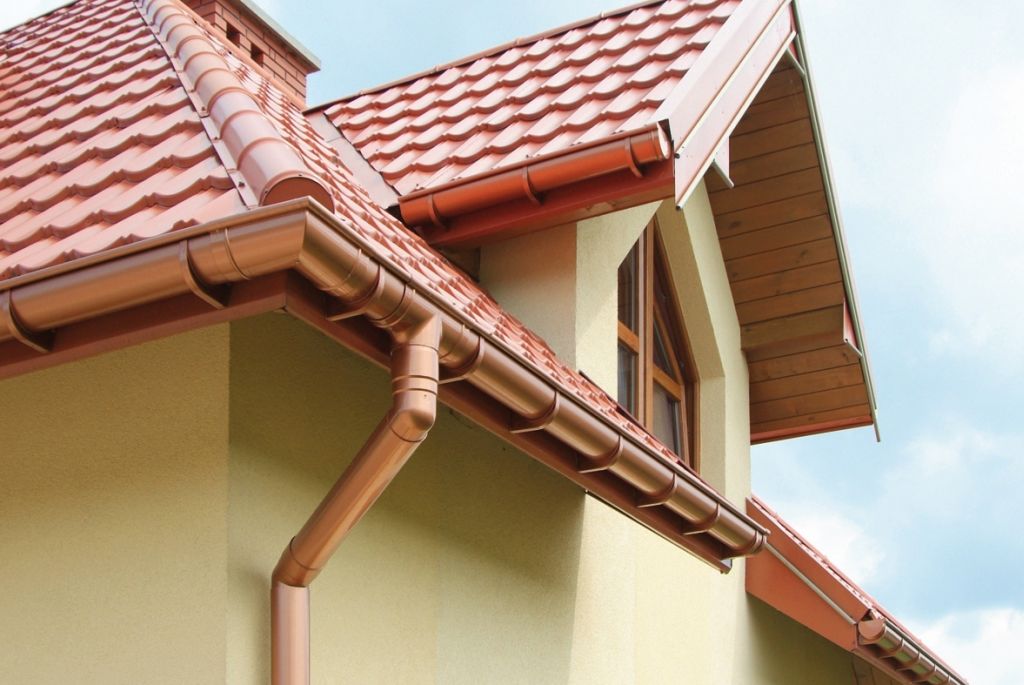

Общие сведения

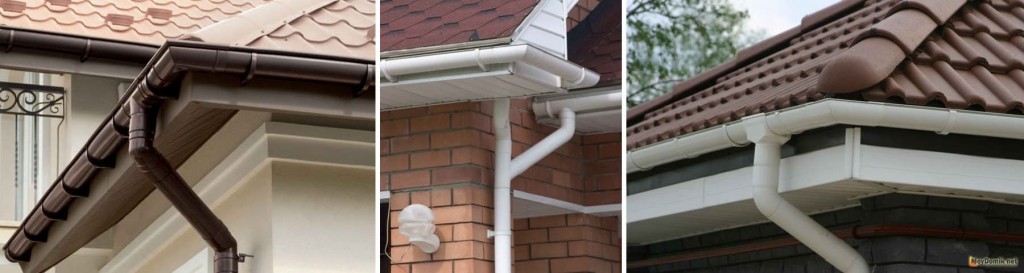

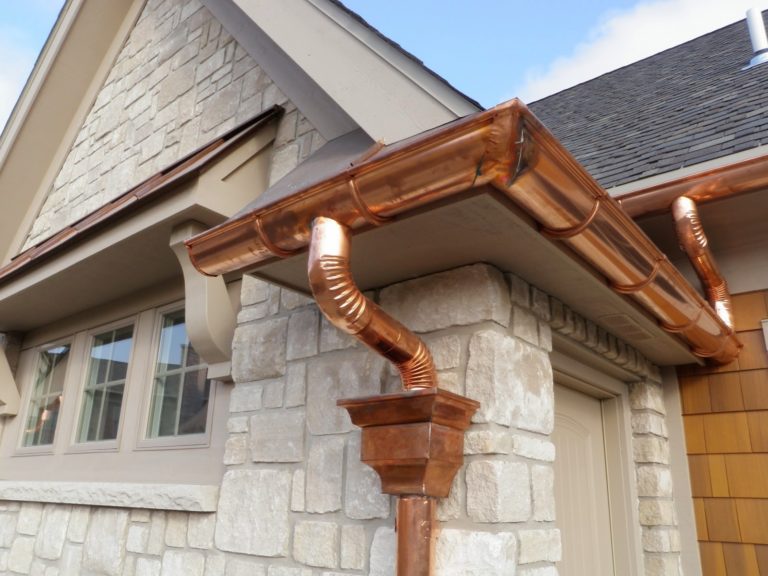

Разновидности водостоков

Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.

Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.

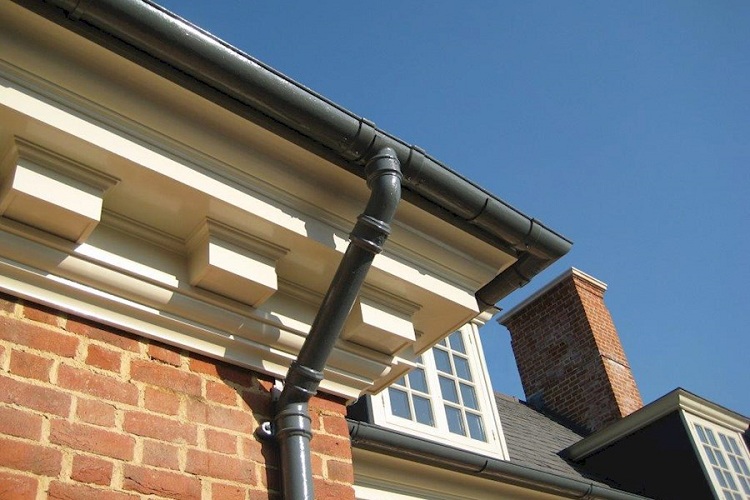

Типы водоотводной системы

Тип кровли, климатические особенности, вид здания влияют на выбор водостока.

Для водосточной системы в доме применяют следующие варианты:

• наружного неорганизованного водоотвода.
• наружного организованного.
• внутреннего организованного.

Основные моменты при проектировании водостоков

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

Основные моменты, которых стоит придерживаться при проектировании водосточной системы:

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

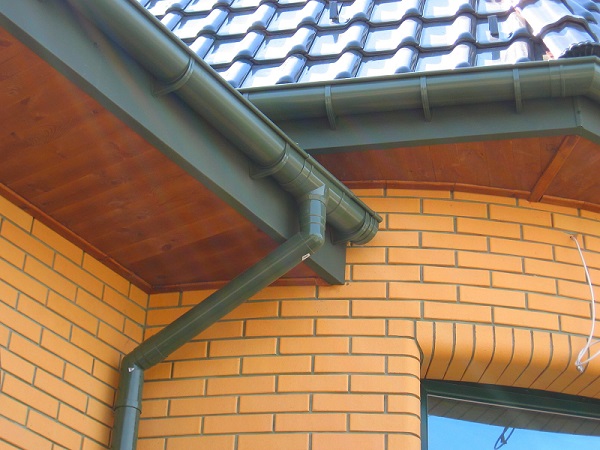

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише.

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Как сделать самодельные кронштейны для водостока не хуже заводских

При оборудовании кровли водостоком, стоимость кронштейнов в общей сумме затрат на систему, не является существенной. В большинстве случаев, самодельные кронштейны для водостока изготавливаются, и другие элементы водостока сделаны своими руками.

Исходя из формы самих водостоков – круглые или прямоугольные (выполненные уголком), существуют различные методы изготовления кронштейнов.

Общими для всех видов являются следующие требования:

• механическая прочность, позволяющая выдерживать вес намерзшего льда;
• коррозионная защита для металлических кронштейнов;
• стойкость к ультрафиолету и допустимое использование при отрицательных температурах воздуха;
• устраивающий хозяина внешний вид;
• возможность изготавливать их мелкой серией.

Кронштейны для водостоков круглой формы

Для их изготовления потребуется металлическая полоса толщиной 2-3 мм, и шириной 20-30 мм. Если приобретенный материал ржавый, его необходимо очистить от шелушащейся ржавчины и грязи до изгибания и сверления отверстий любым доступным методом – УШМ, шлифмашинка, насадкой для очистки от ржавчины, вручную.

Для мелкосерийного изготовления изготавливается оправка по следующим параметрам – металлическая труба совпадающая по диаметру с водостоком приваренная к металлической пластине, жестко закрепленной на верстаке.

Также потребуются тиски, отрезная шлифмашинка, дрель со сверлами диаметром 4,5 мм и 6-7 мм (для раззенковки), молоток, напильник для обработки краёв.

Принцип изготовления – зажатую одним концом полосу оборачивают вокруг укрепленной трубы, до появления полукруга. В зависимости от жесткости и толщины стали, при получении полукруглого профиля, можно подогревать металлическую полосу газовой горелкой.

После получения полукруга, отмеряют необходимую для крепления к стропилам часть 20-30 см, отрезают от полосы и загибают под нужный угол в тисках, используя молоток. Остается просверлить отверстия под шурупы 3-5 штук по центральной оси симметрии полосы, и раззенковать их.

Получившийся кронштейн необходимо покрасить, или защитить термоусадочной пленкой, стойкой к ультрафиолету, требуемого размера и цвета.

Кронштейны для круглых вертикальных водостоков потребуют изготовления двух полукруглых хомутов, с отгибами по краям для стягивания трубы. Если требуется крепление таких кронштейнов с выносом, к одному из полухомутов, приваривают гайку м8, м10, и дюбелями с соответствующей резьбой, крепят к стене.

Кронштейны для водостоков прямоугольной и угловой формы

Кронштейны для водостоков прямоугольной формы еще проще в изготовлении, и позволяют обойтись надежными тисками и молотком. Если крепеж водостока планируется вытяжными заклепками, то отверстия диаметром 5 мм, лучше сделать на не согнутой полосе. Это необходимо потому, что после придания ей нужной формы, работать на сверлильном станке или дрелью, будет уже не так удобно.

При наличии минимальных слесарных навыков и минимума инструмента, можно изготовить кронштейны для крепления водостока, по некоторым параметрам, превосходящие заводские.

Например, частично спрятать канал под стропила, чем снизить вероятность его отрыва сходящим снегом, или сделать их на петлях, для убирания на зиму под стропила, покрасить в отличный от водостока цвет.

Монтаж водостоков для крыши: подготовительный этап

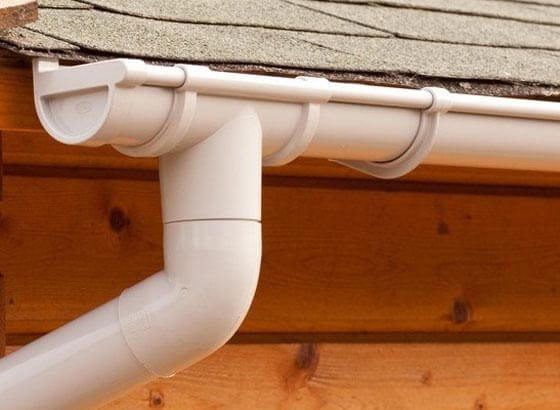

Достоинства пластиковых водостоков следующие:

— большая популярность и конкурентоспособность;

— долговременность пользования;

— декоративность.

Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

-трехметровые желоба (3 штуки),

— заглушки водосточного желоба (правый и левый),

— воронки (2 штуки),

— кронштейны -необходимы для крепления желоба (16 штук),

— пластиковая труба длинной 3 м (4 штуки),

— крепления трубы к стене (10 штук),

— 45-тиградусные повороты трубы (6 штук).

Требуемый инвентарь:

1) Строительный нож

2) Перфоратор

3) Уровень

4) Дрель

5) Отвес

6) Маркер

7) Болгарка

Когда приходится устанавливать водостоки уже после покрытия крыши?

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

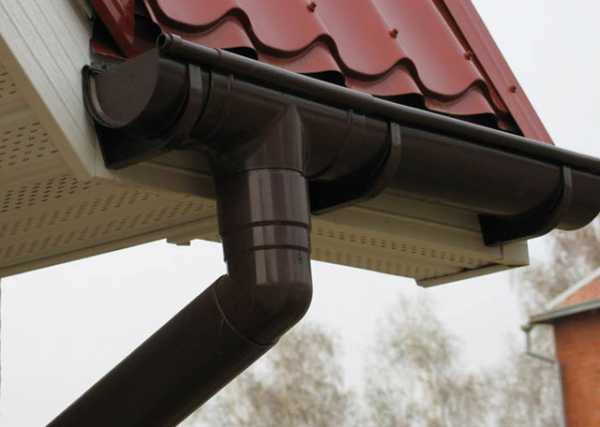

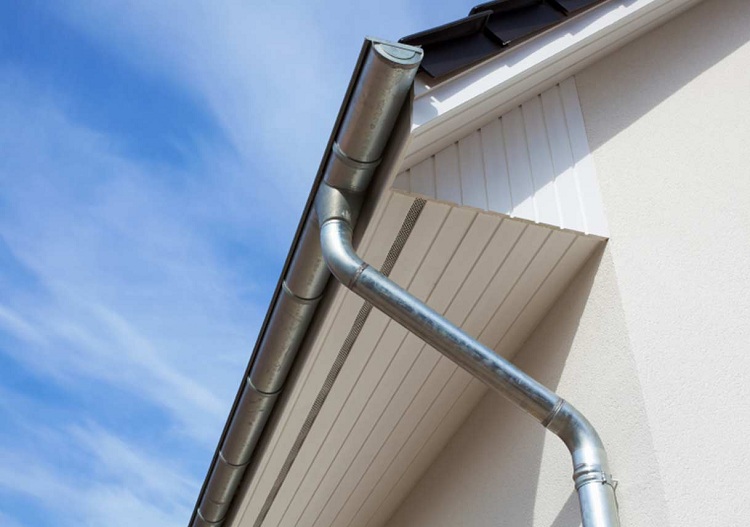

• Сам этот процесс, именно в такой последовательности, предусмотрен проектом  строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
• Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
• Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс — желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

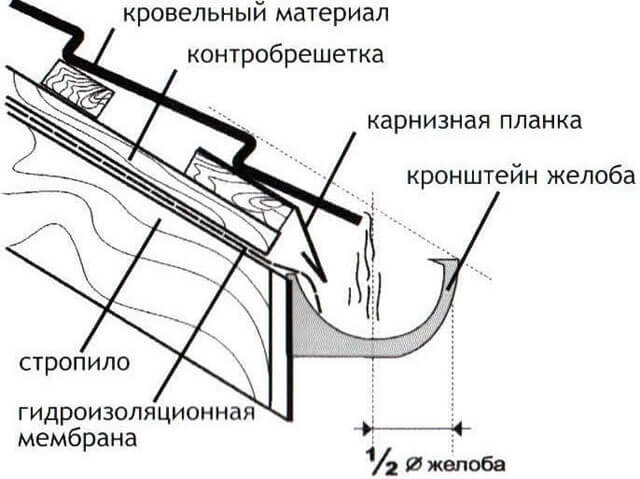

Moнтаж водостоков на кровельной системе с выходящей на карнизный свес гидpoизоляционной пленки

• Если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

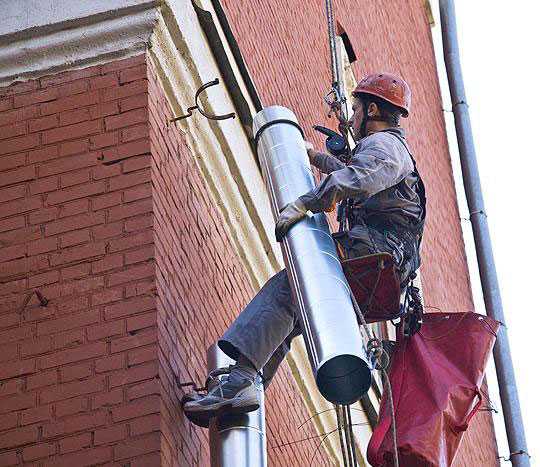

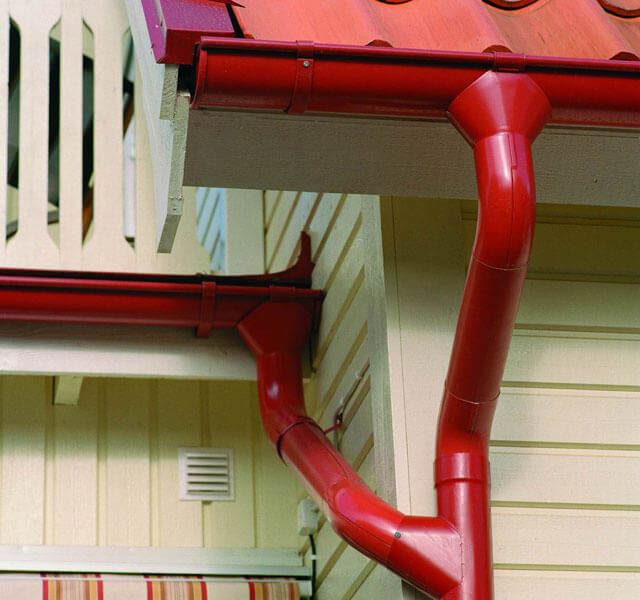

Крепление водосточных труб

Для начала давайте разберемся подробнее, как и к какой стене правильно крепить водосточные стояки.

В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см. Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной

Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление. С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров. А вот если вы крепите водостоки в деревянной стене, прикрепите держатель с саморезами к деревянному фасаду.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны

Важно знать лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено под углом, чтобы вода не попадала прямо под фундамент.

Все довольно просто:

Теперь пару слов о материале стен:

• Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно просто забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

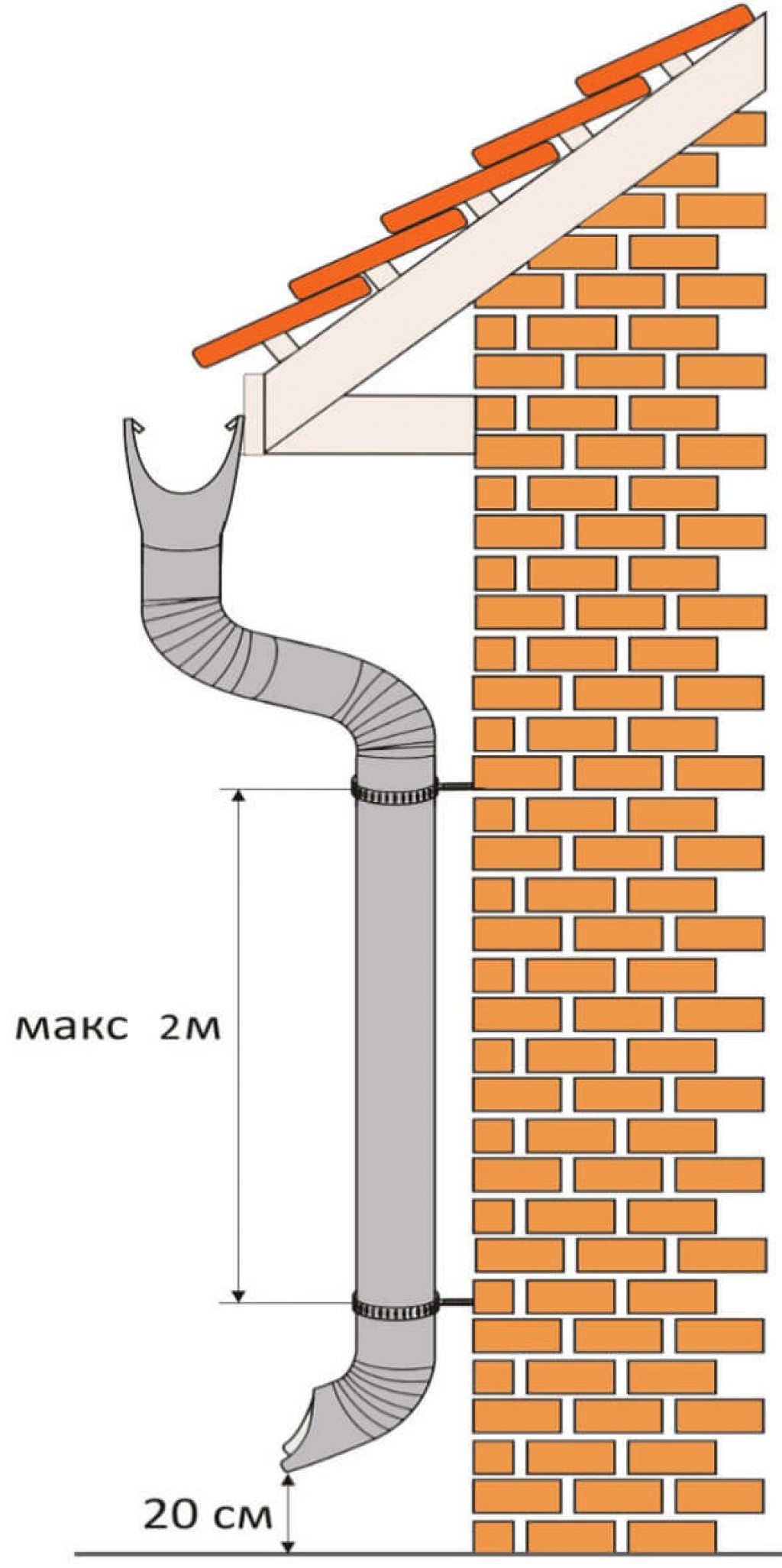

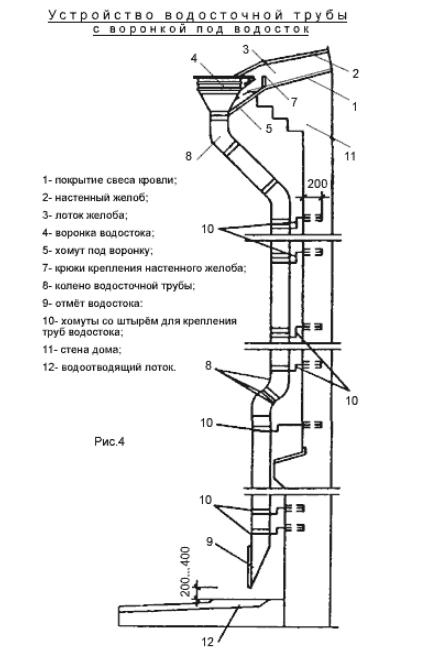

Небольшая иллюстрация поможет вам разобраться с этим:

Технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно так же установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию.

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Монтаж водосточной системы:

шаг 1 — Установка держателей желоба

Монтаж водостока начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).

шаг 2 — Разметка под держатели желоба водосточной системы

Согласно полученному результату, отметьте на нижней обрешётке места установки держателей желоба.

шаг 3 — Загибка держателей желоба водостока

Пронумеруйте держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметьте на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 — 2,5 см относительно линии уклона кровли.

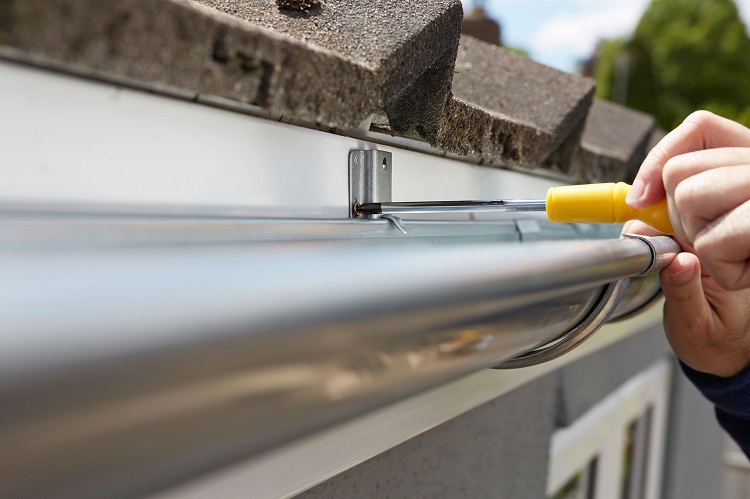

шаг 4 — Крепление держателей желоба

Выравнивая место загиба с краем обрешётки, прикрепите держатели желоба самосверлящими оцинкованными винтами 4,8×22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50×50 для надёжного крепления держателей необходимо установить сдвоенный брус.

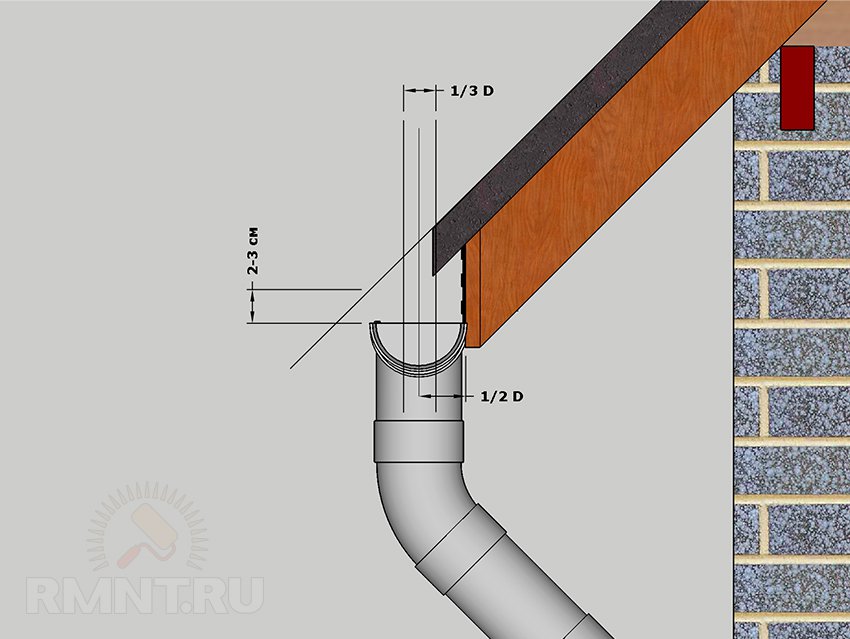

шаг 5 — Создание уклона водостока

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура.

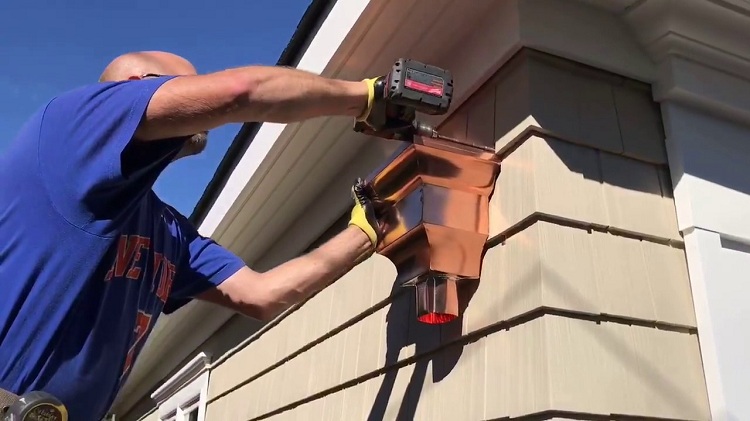

шаг 6 — Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 31). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепите двумя саморезными винтами 4,2×16.

шаг 7 — Установка заглушек желоба

По торцам установить заглушки желоба

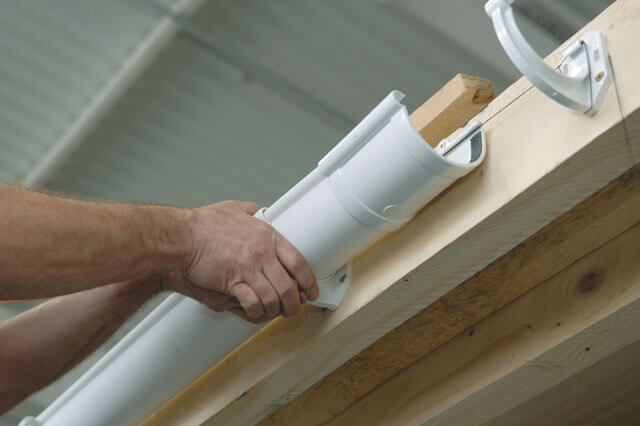

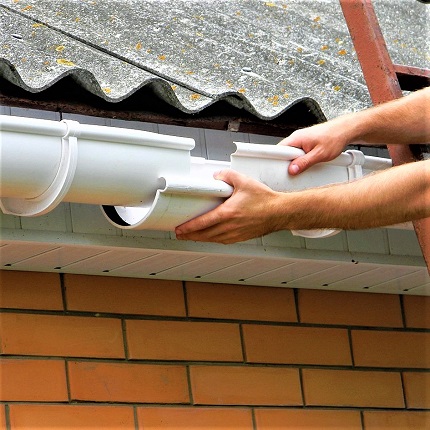

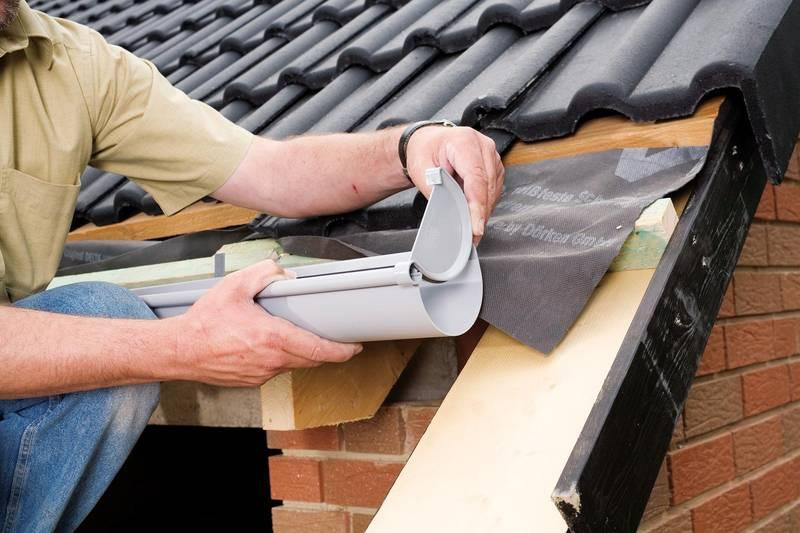

шаг 8 — Установка желоба

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя

шаг 9 — Соединение желобов

На месте стыка желобов установить соединительный элемент желоба.

шаг 10 — Монтаж углового колена

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту.

шаг 11 — Монтаж трубы

Крепление водостока к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком.

шаг 12 — Монтаж сливного колена

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания.

• Инструкция по монтажу фасадных кассет Просмотр

• Инструкция по монтажу металлического сайдинга и фасадной панели Просмотр

• Инструкция по монтажу стенового профнастила. Просмотр

Как проводится расчет диаметра водосточной трубы

Большое значение в этом отношении играет площадь кровли (не путать с площадью перекрытия). В случае, если крыша имеет больше, чем один скат, то общий показатель площади высчитывается простым суммированием отдельных ее участков. При помощи этой величины, а также угла наклона, открывается возможность определения объема всей стекающей воды.

Вторая величина указывается в справочнике: речь идет о максимальном количестве осадков в данной местности. Более практично в этом случае применять приблизительную формулу, так как максимальный показатель осадков бывает почти равен среднему. При расчете рабочего сечения берется соотношение 1 см2 сечения/0,75-1 м2 крыши. Далее результат корректируют, используя информацию об осадках. Так, при помощи водосточных труб диаметром 10 см можно оснастить кровлю площадью 75-100 м2. При возрастании показателя диаметра до 20 см можно обеспечить качественный водоотвод на крыше в 150-200 м2.

• Для расчета сечения желоба используется угол уклона: в зависимости от его величины меняются размеры бортиков канала. Минимальное значение их высоты – 120 мм.
• Число желобов высчитывают в зависимости от периметра карниза и размеров отрезков, наличествующих в магазинах. Длина водосточной трубы оцинкованного типа – 2 м, пластикового – 3 или 4 м.
• Размеры водосточных труб являются стандартными. Согласно ГОСТу, встречаются такие типоразмеры: 100, 150, 180, 202, 216 мм. С приходом на внутренний рынок зарубежного производителя стали встречаться и другие показатели. Диаметры пластиковых изделий несколько иные: они могут быть от 75 до 160 мм. Это нужно иметь в виду, проводя расчет водосточной трубы, так как при схождении с кровли больших объемов воды, водостоки из пластика могут не справиться с такой нагрузкой.

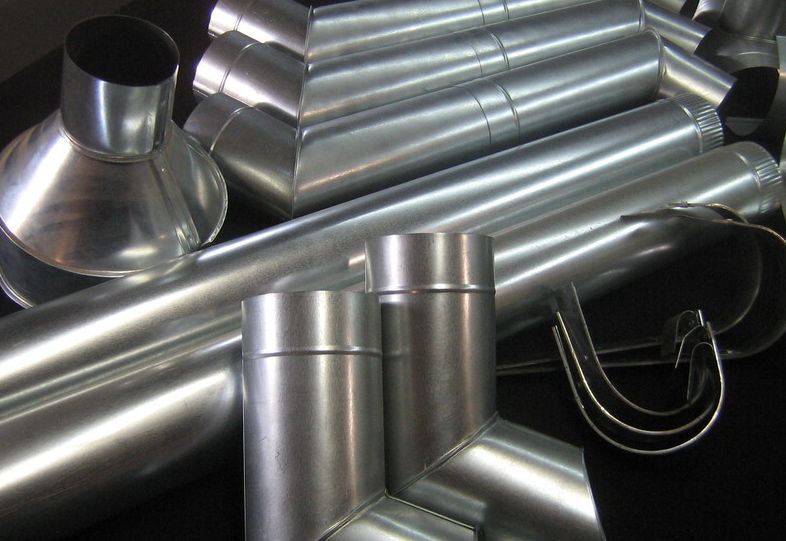

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

• листовой материал толщиной 0,5 мм;
• молоток;
• плоскогубцы;
• ножницы по металлу;
• маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

1. На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
2. С помощью ножниц вырезают деталь.
3. Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
4. Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
5. Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Необходимые материалы и инструменты для монтажа

Материалы для сооружения водосточной системы – все ее элементы, которые позволят возвести функциональную конструкцию. Плюс понадобятся крепежи, с помощью которых нужно будет крепить фиксирующие водосточную систему элементы к стене и крыше.

Важно! Если выбираются водостоки для крыши пластиковые, своими руками планируется их крепить, то следует запастить строительным клеем. Он может понадобиться при той же процедуре соединения воронки с водосточной трубой.

Что касается инструментов, то для процесса установки водостоков своими руками, видео любое тому подтверждение, понадобится стандартный набор измерительного и слесарного инструмента. Следует запастись и дрелью, так как возможно придется сверлить стены здания для монтажа кронштейнов.

Другие элементы водосточной системы

Детали конструкции подбираются индивидуально, в зависимости от ее сложности, материала изготовления.

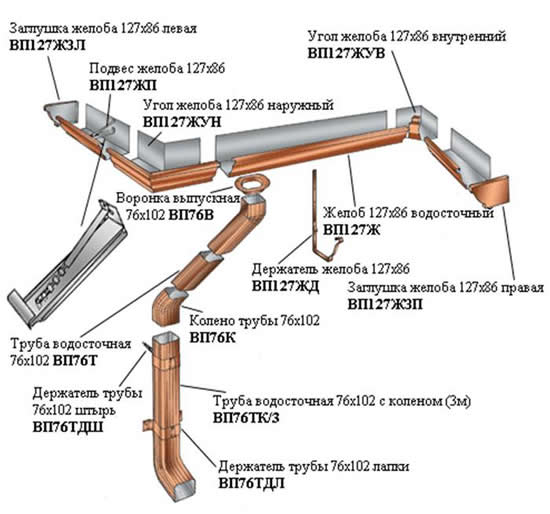

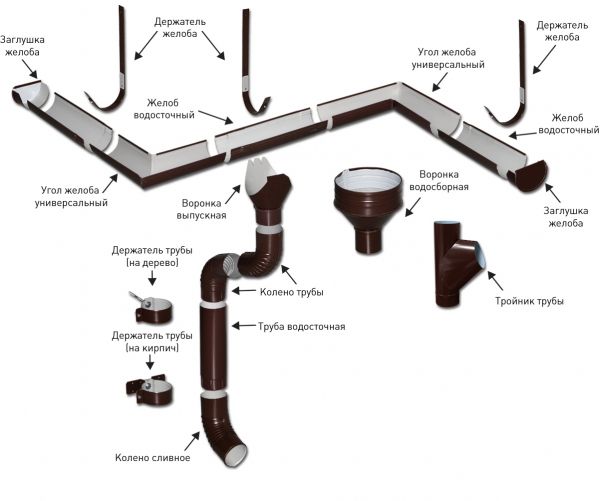

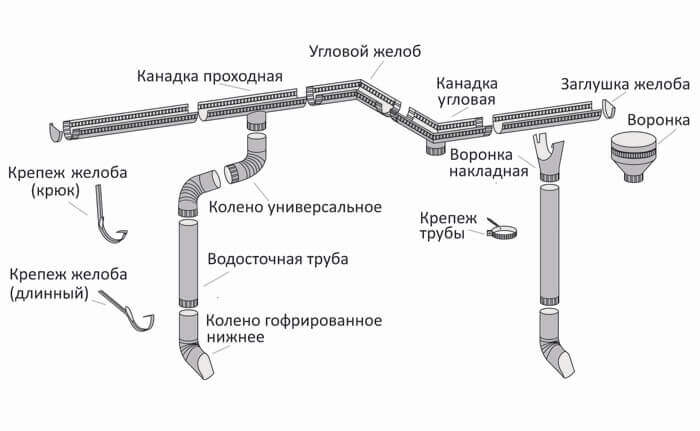

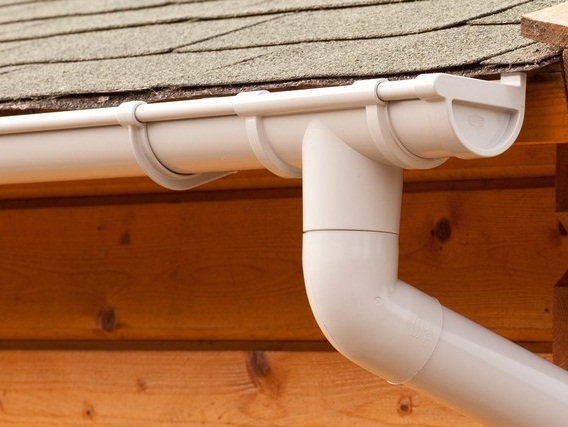

Элементы водосточной системы, используемые при монтаже.

В стандартную систему входят такие элементы:

1. Фиксаторы из пластика с резиновыми или полимерными прокладками. Они применяются для герметизации стыков, соединенных между собой желобов. Такой компонент требуется для конструкций, имеющих уклон в две стороны.
2. Угловой элемент. Он устанавливается в случае расположения сливной трубы на фасаде дома.
3. Заглушка. Крышка полукруглой или квадратной формы, устанавливаемая в торцевой части желоба.
4. Воронка. Через нее вода из желоба поступает в сливную трубу.
5. Колено. Если поставить его в нижней части трубы, то можно отвести воду дальше от фундамента. Еще оно требуется при надобности изменить конфигурацию системы
6. Кронштейны и хомуты для фиксации сливной трубы на стене.
7. Дюбель-гвозди, саморезы.

Для расчета количества воронок, заглушек, кронштейнов нужно знать правила их расположения. Шаг установки кронштейнов -держателей — 50-80 см, хомутов — 120-180 см. Для простой конструкции требуется 2 заглушки, а также 1-2 воронки.

Виды вариантов соединения

С целью компенсации расширений в системах применяют соединения двух типов:

• клеевое,
• бесклеевое.

При бесклеевом варианте используются резиновые уплотнители, которые прокладывают на стыках с муфтами, воронками, на угловых элементах, обладающих маркировкой «устанавливать до отметки» и показывающих установку края желоба.

При клеевом варианте соединения используют специальные компенсационные элементы. В ходе сборки системы применяют клей-расплав, который выполняет не только соединительную, но и герметизирующую функцию. Клеевые системы нуждаются в особом внимании к протяженности водостока.

Если длина желоба составляет больше 12 метров, то в систему рекомендуется включать дополнительные компенсационные вставки. Здесь также надо учитывать и температуру окружающей среды. При этом пользуются отметками на компенсаторах – в жаркий период необходимо, чтоб маркеры были смещены в направление расширения.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Держатели для водостоков: правила выбора и установки кронштейнов под водосточный желоб

Держатели – это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.
