Крыша беседки своими руками: чем покрыть, инструкция с фото

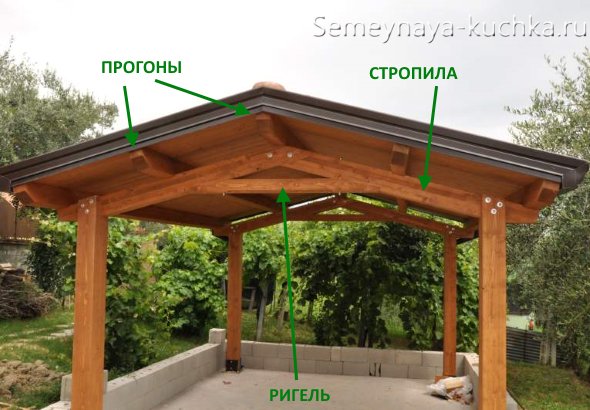

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

• Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
• Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
• Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката – швеллера или двутавра.
• Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Преимущества кровли с двумя скатами

Крыша беседки бывает одно- и двускатной. Особенность второго типа в наличии двух плоскостей под наклоном. Они могут иметь симметричные формы, быть полностью ассиметричными, дополняться зашитыми или незашитыми фронтонами. Многим дачникам по вкусу именно беседка с двухскатной крышей – и вот почему:

• Скромный вес. Кровля весит немного, поэтому строители обходятся без объемного, глубокого фундамента. Заливки нескольких армированных столбов бывает вполне достаточно, чтобы сделать беседку устойчивой.
• Простота эксплуатации. Поскольку скаты имеют уклон, на черепице не задержится снег. Он будет сходить самотеком. Данное свойство двускатных кровельных конструкций актуально для регионов с обильным количеством осадков.
• Высокая надежность. По сравнению с односкатными аналогами, двускатные более устойчивы, имеют низкую парусность. В непогоду ветер не сорвет кровельный материал.
• Стоимость. Когда сооружается двухскатная крыша для беседки своими руками, можно прилично сэкономить на строительстве. Для изготовления стропил и обрешетки используется древесина, цена на нее практически не меняется.

Полезный совет. При строительстве обращают на проекты, имеющие уклон скатов 20-30 градусов. Образование снежной шапки исключено, кровельный материал и обрешетка защищены от деформации. Кстати, шероховатость покрытия влияет на угол ската. Чем она больше, тем круче нужно делать наклон.

Окна для беседки

В наше время можно использовать не только привычные деревянные или пластиковые окна, защищающие от погодных условий, но и различные поликарбонатные и даже мягкие.

Мягкие окна набирают все большую популярность у покупателей и изготавливаются из поливинилхлорида, представляющего из себя плотную и качественную пленку. Именно благодаря этому материалу вы можете сделать воздушную беседку непроницаемой для холодного осеннего ветра или дождя.

А в зимнее время превратит казалось бы чисто летнюю и легкую постройку в хорошее место отдыха, однако для комфортных условий все же придется использовать обогреватель. При этом такие окна будут служить вам от 7 до 10 лет при регулярном использовании. Единственным минусом является возможность случайного пореза пленки, после него она не подлежит ремонту.

Другое решение это стеклянные окна, они могут быть раздвижными, что существенно увеличивает их стоимость, однако они долговечны и красивы.

Виды крыш

Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них, чтобы знать, что они из себя представляют.

Различные типы крыш …

На сегодняшний день в строительной практике устраивают следующие основные виды крыш: двускатные, односкатные, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные.

… от самый простых, до весьма сложных

Односкатная крыша

Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.

Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.

Двускатная крыша

Двускатный вариант крыши считается традиционным для жилых домов, дачных домиков и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

Шатровая крыша

Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.

Крыша состоит из четырех равнобедренных треугольников — их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер, отсюда и пошло ее название.

Двускатная крыша со скосом

Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

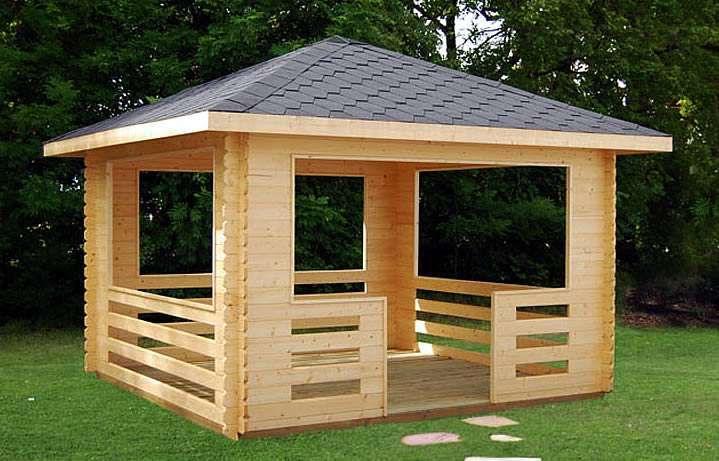

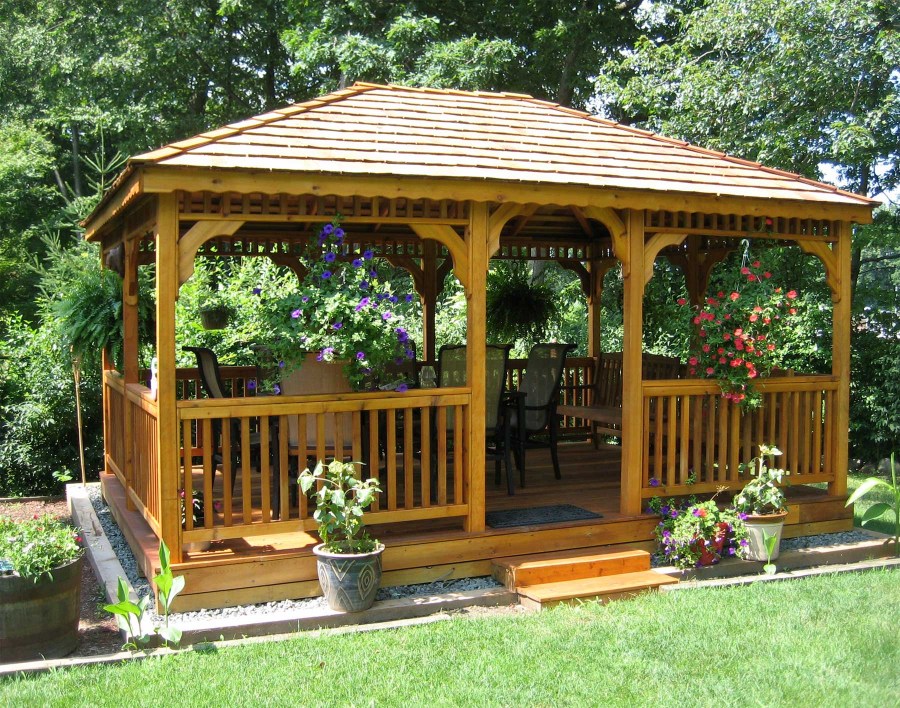

Вальмовая или четырехскатная крыша

Эта конструкция несколько напоминает шатровый вариант крыши, но, в отличие от него, в ней присутствует конек. Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками.

Полувальмовая крыша

Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.

Многоскатная крыша

Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.

Мансардная крыша

Мансардную крышу простой в исполнении не назовешь …

Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.

… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

Уклон крыши

Очень важно сделать правильный уклон крыши — от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю. Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.

Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.

При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной 25 ÷ 30 градусов.

Возможные варианты крыш с четырьмя скатами для беседки.

Раз речь пошла о формах таких крыш, то стоит определиться с их разновидностями:

1. Вальмовая – эта форма крыши в своё время была заимствована из европейского строительства, где она была распространена практически повсеместно. В настоящий период многочисленные наши отечественные дачники и огородники отдают предпочтение именно этому варианту, благодаря прочности её конструкции и солидному виду. Стропильная система такой крыши всегда имеет «конёк», два противоположно расположенных ската в форме трапеции, два других в форме треугольников. Используется такой вариант для прямоугольных беседок.
2. Шатровая – все скаты такой крыши имеют вид одинаковых равнобедренных треугольников, соединённых своими вершинами в одной точке, образуя таким способом пирамиду. Эта форма имеет свойство немного принижать постройку, поэтому подобный терем – беседка наиболее лаконично вписывается в ландшафт и зрительно создаёт ощущение защищённости и комфорта. Применяется как правило при квадратном каркасе беседки.
3. Полувальмовая — ещё их называют датскими. Её форма сочетает в себе элементы стропильной системы двускатной и четырёхскатной крыш, что позволяет создать эффект уюта и оригинальности.
4. Китайская – достаточно экзотический вариант с загнутыми к небу краями, но в последнее время учащается использование в ландшафтном дизайне пекинских ноток, и если на участке всё выдержано в китайском стиле, то беседка с четырёхскатной крышей с поднятыми вверх скатами в традиционном восточном стиле, как нельзя более удачно впишется в дачный ансамбль.

Строительство вальмовой крыши для беседки.

Нельзя сказать, что такая крыша для беседки своими руками строится очень легко, но и суперсложной не является. Главное внимательно разобраться в последовательности её возведения.

Поскольку стропильная система нужна для беседки, а не капитального жилого дома, то можно обойтись упрощённым, но в то же время вполне обеспечивающим прочность конструкции вариантом, без долгой разборки строительной терминологии.

Итак, давайте рассмотрим, как сделать крышу с минимальной затратой материалов и трудоёмкости:

• Для начала необходимо определить угол уклона крыши (с учётом кровельного материала и климатических условий) и какой длины будет свес, чтобы выяснить длину крыши от высшей точки до нижней (конца свеса). Теперь из бруса 100х100 мм. необходимо скрепить два одинаковых треугольника, две стороны которого, равные длине крыши соединяются между собой под углом равным двойному углу уклона. Третья сторона (основание) треугольника служит соединительной частью. Крепление производим удобным способом, можно в полдерева, можно с помощью металлических уголков и саморезов. Эти треугольники послужат каркасом будущей стропильной системы.
• Из расчёта длины будущего «конька», крепим готовые треугольники непосредственно их основанием к брусу длинных сторон верхней обвязки каркаса беседки, в поперечном сечении. Между вершинами установленных треугольников крепим кусок бруса тоже 100х100 мм., таким образом получился «конёк» стропильной системы. Затем от торцев «конька» к ближайшим углам верхней обвязки крепим диагональные стропила из досок 50х100 мм, и укрепляем их подкосами.
• Устанавливаем стропила также из доски 50х100 мм., укладывая один край стропил на «конёк», а второй край на длинную сторону верхней обвязки, по всей длине «конька» с нужным шагом. Таким образом основной каркас установлен.
• Проводим обрешётку стропил и последующую обшивку кровельным материалом.

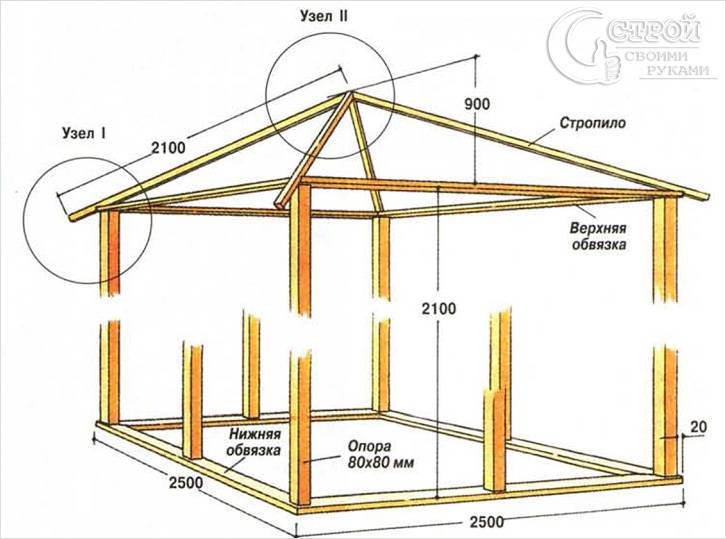

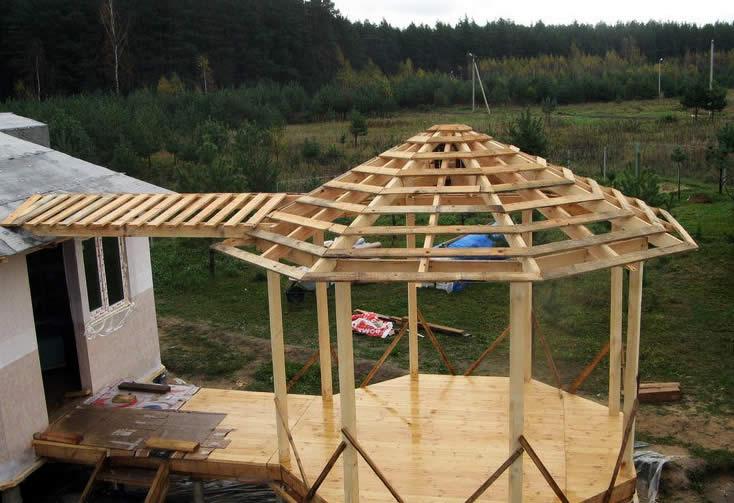

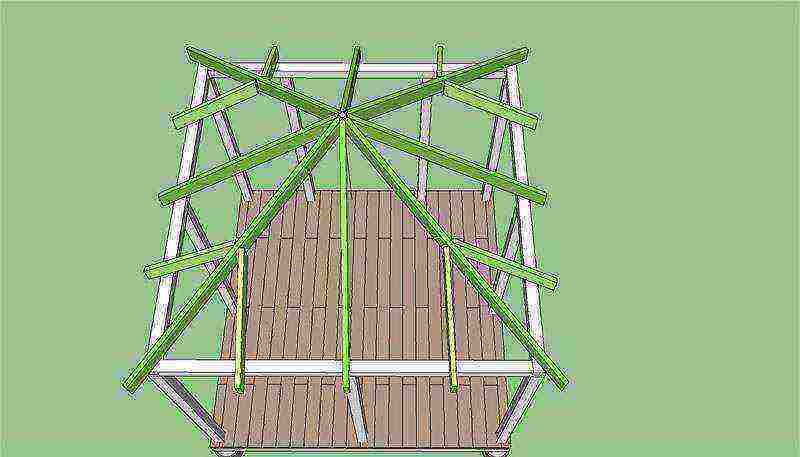

Строительство шатровой крыши для беседки.

Для того, чтобы сделать четырёхскатную крышу для беседки как шатровую, необходимо по диагоналям верхней обвязки каркаса беседки укрепить брус 100х100 мм., надёжно скрепив его в месте скрещивания (это место по геометрии будет центром беседки). Затем на место пересечения диагональных брусьев крепим столбик тоже из бруса на высоту, из расчёта угла уклона крыши.

От верхней части столбика к каждой стороне верхней обвязки крепим стропила из доски 50х100 мм., для более плотной усадки стропил на брус верхней обвязки делаются выпилы под нужным углом.

В зависимости от размеров крыши стропила можно укрепить подкосами, а также ветровыми досками, которые располагаются между диагональным брусом и стропилой. Далее производим обрешётку и укладку кровельного материала.

Строительство полувальмовой крыши для беседки.

Такая форма предполагает строительство основного каркаса аналогично вальмовой крыше, но где один из скатов треугольной формы, делается либо строго вертикально, либо под меньшим углом, поэтому со стороны этого ската крыша будет выглядеть как двускатная. Такая система будет зависеть от конкретной задумки хозяина.

Строительство китайской четырёхскатной крыши.

Для строения такой системы потребуется специальная стоечно-балочная конструкция и нестандартные стропила, для того чтобы края крыши развернуть к верху. Вся система будет чем-то схожа с шатровой, а её «скелет» напоминает ёлочное строение. Но то, что такое строение станет бесспорно экзотическим украшением любого дачного участка.

Как видно из выше сказанного, построить самостоятельно не сложную и в то же время красивую и уютную беседку с респектабельной крышей, по плечу любому дачнику.

Необходимо только учитывать, что все деревянные элементы, используемые для строительства, необходимо обработать антисептическими и антигорючими составами, для значительного увеличения их срока эксплуатации.

Практические советы

Порядок действий:

• Следует определиться, что является решающим фактором – материал беседки, или ее расположение (они влияют друг на друга). После выбора стоит, соответственно, ответить и на второй вопрос – где или из чего будет идти строительство.
• Нужно провести замеры, составить проект с расчетом необходимых материалов
• Провести трассировку (разметку) местности: где будет внутреннее пространство, ограждение, опоры для кровли
• Закупить необходимые материалы и доставить их на участок
• Провести запланированные подготовительные работы: спланировать местоустановки, при необходимости – сделать стяжку, выкопать ямы для столбов и т.п.
• Если внутри беседки планируется устройство капитального очага – устроить для него фундамент, выложить печь или мангал, определить место вывода дымохода и порядок его термоизоляции в месте прохождения через кровлю.
• Дождаться застывания всех использованных растворов (бетона, глины, гипса)
• Провести черновую сборку, без крепления намертво, всех элементов (если позволяет конструкция)
• В зависимости от проекта – собрать конструкции для установки, либо установить и закрепить опоры
• Смонтировать кровлю, прочие ограждающие конструкции, установить запланированную садовую мебель
• Пригласить друзей и провести «ходовые испытания» нового строения

Естественно, можно вообще забыть обо всех рекомендациях, и самому решить, как сделать крышу беседки – не такая уж это сложная задача. Главное – чтобы результат получился хорошим, и дополнение к облику приусадебного участка стало действительно приятным и полезным.

Проектирование и строительство крыши для беседки

Важно: Хоть размеры беседки и кажутся незначительными, строительство крыши для нее требует такого же серьезного подхода, как если бы работы велись на жилом доме.

Для строительства крыши нужно будет рассчитать все виды нагрузок: ветровую, снеговую, а также собственную – вес стропильной системы и кровельных материалов. Приведенный ниже способ расчетов и строительства подойдет для двух- и четырехскатной крыши.

Делаем проект: расчет нагрузки

Снеговая нагрузка на крышу рассчитывается с помощью такой формулы: S=µхSg. Здесь: Sg – снеговые нагрузки по принятым нормативам; S – нагрузки снегом для вашей беседки; µ — это коэффициент, зависящий от угла наклона кровли (α).

Угол наклона ищем так: высоту конька от перекрытия (Н) делим на половину ширины крыши (L). Далее, чтобы не пускаться в сложные вычисления можно свериться с таблицей, содержащей усредненные данные. Выбираем угол (α), наиболее подходящий к получившемуся значению H:L. Далее остается вычислить значение µ, применяя формулу µ=0,033х(60-α).

Определение угла наклона на основании размеров крыши беседки

Считаем ветровую нагрузку по формуле Wm=WoхKхC. Здесь: Wo – ветровое давление по принятым нормативам; К – коэффициент давления ветра; С – коэффициент аэродинамики. Значения К и Wo вы можете посмотреть на таблице ниже, а за С берется среднее значение +0,8. Подставляем числа, считаем.

Определение ветрового давления на крышу беседки

Далее остается только сложить получившиеся после вычислений значения, прибавив вес кровельного материала, стропил и обрешетки. Последние два пункта будут обладать такими средними значениями:

• Стропила – 15 кг/м2.
• Обрешетка – 10 кг/м2.

Расчет стропильной системы

Нам нужно рассчитать сечение каждой стропильной ноги и нагрузки, которые она будет испытывать.

Нагрузка – Qr=AхQ. Здесь: А – расстояние между стропильными ногами; Q – общая нагрузка на крышу беседки; Qr – давление на каждый метр стропила, в килограммах. Сечение – при уклоне (α) меньшем, чем 30°, формула такая: H ≥ 8,6•Lmax•sqrt(Qr/(B•Rизг)). Здесь: Н и В – толщина и высота стропила; Lmax – самый длинный участок стропила, рабочий; Qr – распределенное давление; Sqrt – корень квадратный; Rизг – сопротивление пиломатериалов на прогиб.

В случае если величина уклона (α) больше, чем 30°, то в формулу вместо 8,6 подставляем значение 8,6.

Размеры хвойных пиломатериалов для строительства стропильной системы крыши беседки

Строительство крыши для беседки

Вначале собираются стропильные фермы. Делается это на земле, крепление осуществляется на болт с шайбой + врубка в половину толщину стропильной ноги. Дополнительно фермы можно укрепить при помощи ригелей. К мауэрлату стропила крепятся при помощи врубки и строительных скоб.

Правильное крепление стропильных ферм для крыши беседки

Стропильные фермы выставляются на мауэрлаты вначале без полного закрепления. Начинаем с фронтальных модулей, а затем устанавливаем все остальные. В процессе проверяем вертикальность стропил при помощи отвеса. Только после того, как будут выставлены все фермы, приступаем к креплению их на мауэрлаты.

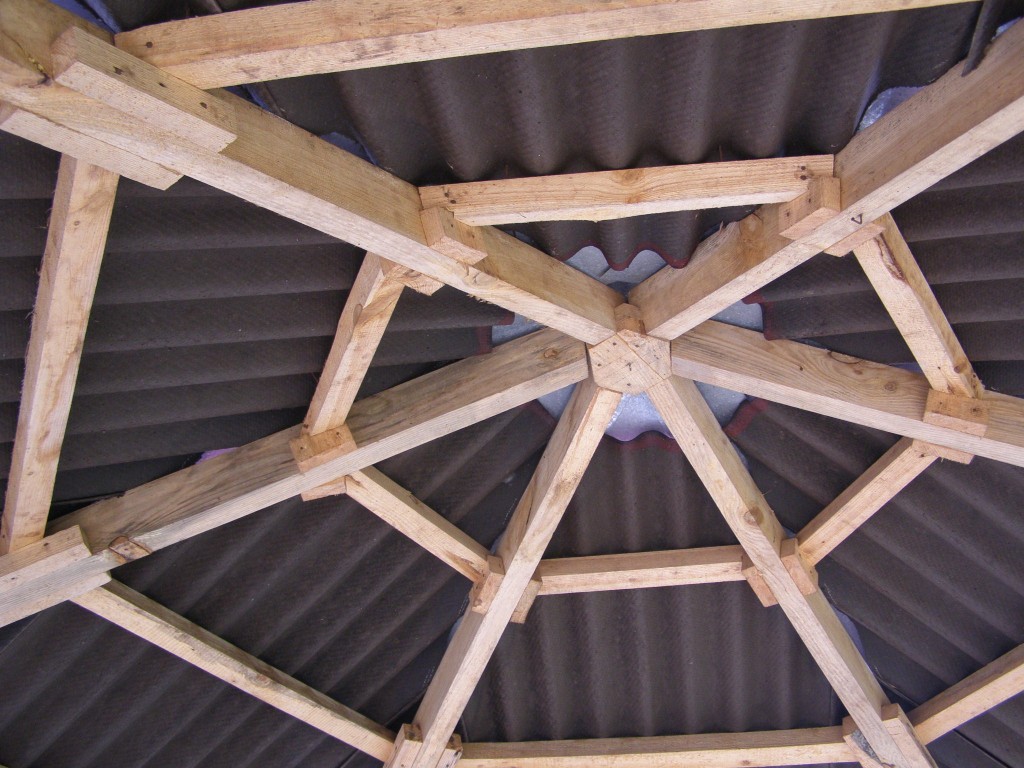

Стропильная система для двускатной крыши беседки

После того, как будет установлена и закреплена стропильная система, можно приступать к монтажу кровельного материала. Под мягкие виды кровли монтаж решетки обязателен, под твердые – можно обойтись без этого. От вида материала зависит и способ его крепления, какие-то из них монтируются на обыкновенные саморезы, какие-то требуют специальных крепежей.

Покрытие крыши беседки кровельным материалом

Разновидности

Крыши бывают нескольких типов:

1. Односкатные. Устанавливаются на прямоугольные, квадратные либо ромбовидные беседки. Высота противоположных стенок у таких построек может быть разной. Для кровельных работ применяется наслонная стропильная система. Материалы для кровли этого типа может быть любым.
2. Двухскатные. Подоходят для прямоугольных строений. Для их возведения мастера используют наслонную или висячую систему стропил.
3. Четырехскатные (вальмовые). Предназначены для беседок прямоугольной или квадратной формы. Строители используют трапециевидные и треугольные скаты.
4. Шатровые. Снабжены коньковым узлом, в котором сходятся треугольные скаты.
5. Многоскатные. Для сложных по конструкции построек.

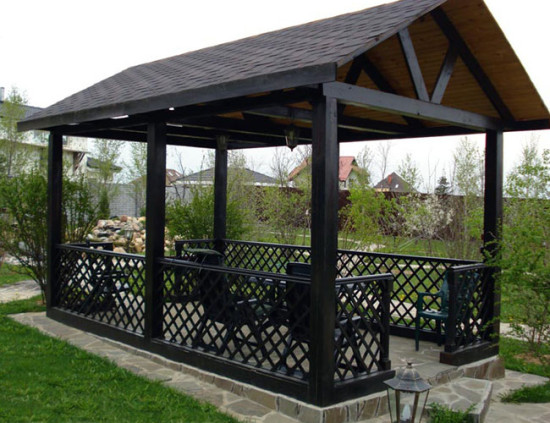

Двухскатная крыша для беседки

Для беседки с двускатной крышей подходит угол наклона побольше – до 60 градусов. Для небольших построек шириной не больше шести метров будет достаточно висячих стропил – без центральных или иных дополнительных опор. Стропила следует снизу закрепить на мауэрлатах, а верхним концом – к коньку. Между мауэрлатами нужно закрепить затяжки, чтобы предотвратить деформацию всего каркаса, а поперёк стропил – прогоны.

Если крыша для беседки в ширину больше шести метров, то потребуется установить стропильную систему наклонного типа – с опорой на колонны. Опорные столбы могут быть расположены как строго под козырьком, так и сдвинуты относительно него. На столбы перпендикулярно стропилам устанавливают дополнительные распорки, принимающие на себя вес большой кровли.

Внимание!Внутренняя часть двухскатной крыши в беседке на даче может стать частью декора всей постройки, если все опоры из дерева собраны аккуратно и правильно обработаны.

Более подробно о материалах для кровли

Если говорить о любых кровельных материалах, то их можно разделить на две разновидности:

Жесткие изделия

1. Жёсткие изделия.
2. Мягкие варианты.

У каждой разновидности положительные и отрицательные стороны. К примеру, конструкции с жёстким основанием отличаются долговечностью и лёгкостью монтажа, практичностью и надёжностью. Но покрывать крыши купольной формы из таких материалов будет достаточно сложно.

После этого останется много ненужного материала. Сами беседки не смогут похвастаться привлекательным внешним видом. И сами покрытия достаточно шумные. Из-за этого беседки, крыши не будут достаточно комфортными.

Выбор мягкой кровли

Для сложных по конструкции кровель идеально подходит мягкий вариант кровли. Это материалы с привлекательным внешним видом, которые легко поддаются обработке. Поверхность абсолютно бесшумно, может похвастаться гидроизоляционными свойствами.

О профнастиле

Чаще всего помогает обустраивать одно- и двухскатные крыши. Ровная поверхность – главная особенность данного материала. Профнастил используется при изготовлении заборов. Благодаря такой конструкции беседка будет отлично смотреться на участке, вне зависимости от имеющегося стиля оформления. Покрытие крыши беседки будет смотреться гармонично.

Пример конструкции с профнастилом

Материал отличается следующими достоинствами:

• Сопротивление даже серьёзным температурным перепадам.
• Широкий ассортимент по цветам и узорам.
• Лёгкий ремонт.
• Гарантированная долговечность.
• Полноценная защита от коррозии.
• Высокая прочность, даже для механических повреждений.
• Небольшой вес, что облегчает обустройство стропильной системы.
• Лёгкая обработка и транспортировка.

Обратите внимание. Особенно долго радуют своих хозяев беседки на основе металлопрофиля. Металлочерепица – материал с теми же свойствами, но его стоимость выше. Зато такая крыша в беседке точно будет долговечной.

Поликарбонатные изделия

Прозрачность придаёт любым конструкциям из материала неординарный внешний вид. Главное преимущество – небольшой вес. Поликарбонат практически не оказывает дополнительного давления на стропильные системы.

Легкий универсальный материал

При этом основание сохраняет высокий уровень прочности. Так же поликарбонат позволяет создавать достаточно сложные формы, ведь его легко обрабатывать. Беседки с прозрачной крышей тоже всегда смотрятся удачно.

Универсальность – ещё одна положительная черта. Благодаря этому материал сочетается с любым другим покрытием. И перепады по температурам конструкции нисколько не страшны. Из недостатков – лёгкая воспламеняемость. Для беседок с мангалом этот вариант не очень подходящий.

Мягкие виды кровель

Такие варианты обустройства получили не меньшую распространённость. Высокая эластичность – главное преимущество, за которое ценятся данные виды конструкций. Благодаря этому появляются крыши с различным внешним видом, обладающие неповторимыми чертами.

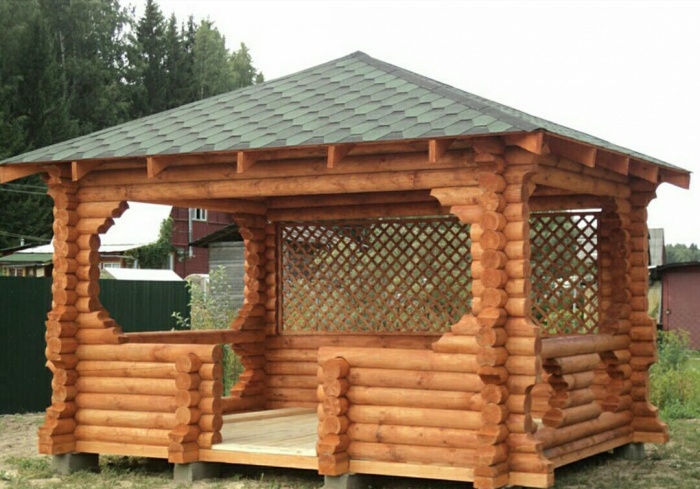

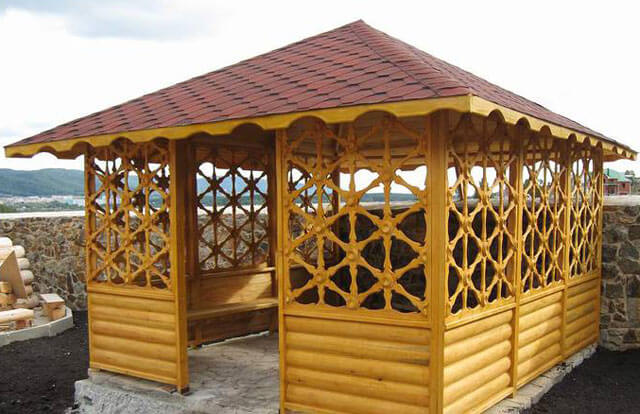

Крыша из мягкой черепицы

Важно и то, что мягкие кровли дают минимальный расход материала при обустройстве. Значит, решение может похвастаться экономичностью. Главное – помнить о нескольких моментах:

• При жёстких материалах черепица выполняется в разбежку. Это значит, что сохраняется некий шаг от 50 сантиметров и больше.
• А вот мягкая черепица требует полностью сплошную подложку. Подобные подходы тоже влияют на показатель расходов.

Гибкая черепица отличается и эстетической привлекательностью. Любая постройка с этим материалом смотрится привлекательно. Такие изделия способны вписаться в любой ландшафт. Порадует и широкий выбор по оттенкам для оформления. Каждый покупатель сможет найти идеальный вариант.

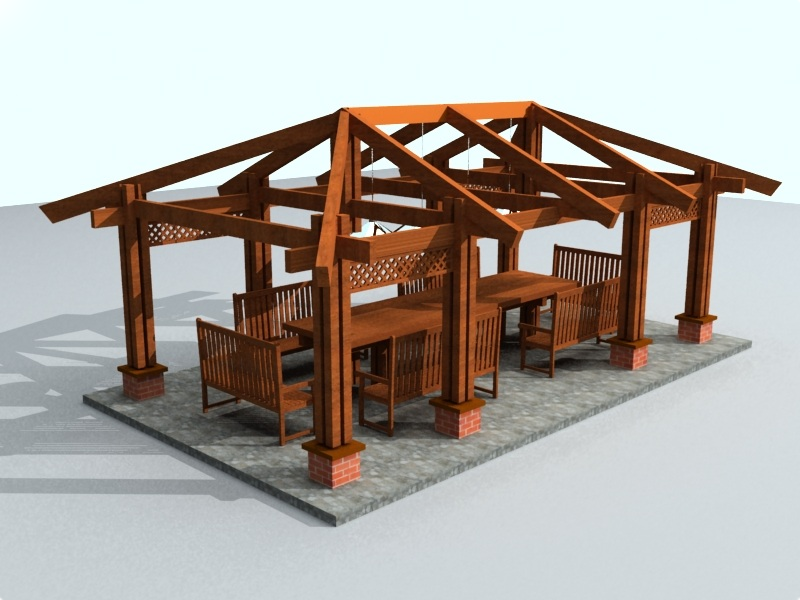

Типовые схемные решения для деревянных беседок

Указанные размеры – ориентировочные.

Форма беседки

 Квадрат.

 Шестигранник.

Для дачного участка таких схем вполне достаточно. Есть и иные типы деревянных беседок. Например, исполненных в восточном стиле. Но трудность монтажа крыши, имеющей оригинальное закругление в нижней части, а также обязательное наличие множества резных элементов делают эту и ряд других конструкций сложными в изготовлении своими руками.

Каркас беседки

Вариантов достаточно. Беседки открытые и закрытые; со стационарным остеклением или съемным; комбинированные, у которых сплошной является или какая-то часть стены, или отдельные сектора. Собственно, как составлен чертеж, такая беседка и будет на участке.

Здесь выбор небольшой – деревянный настил монтируется или он отсутствует. В последнем случае роль пола может играть грунт с травой, бетонированная площадка, тротуарная плитка и так далее.

Кровля крыши для беседки: выбор материала и правила монтажа

Садовый павильон – конструкция, обычно, легкая и допускающая отклонения от привычных представлений о здании.

У нее может не быть пола или фундамента, она может быть оборудована стеклянными окнами в одном случае, а в другом могут отсутствовать и сами стены.

Однако какой бы вариант ни возводился на участке, один элемент остается обязательным – кровля крыши беседки.

Кровля из соломы

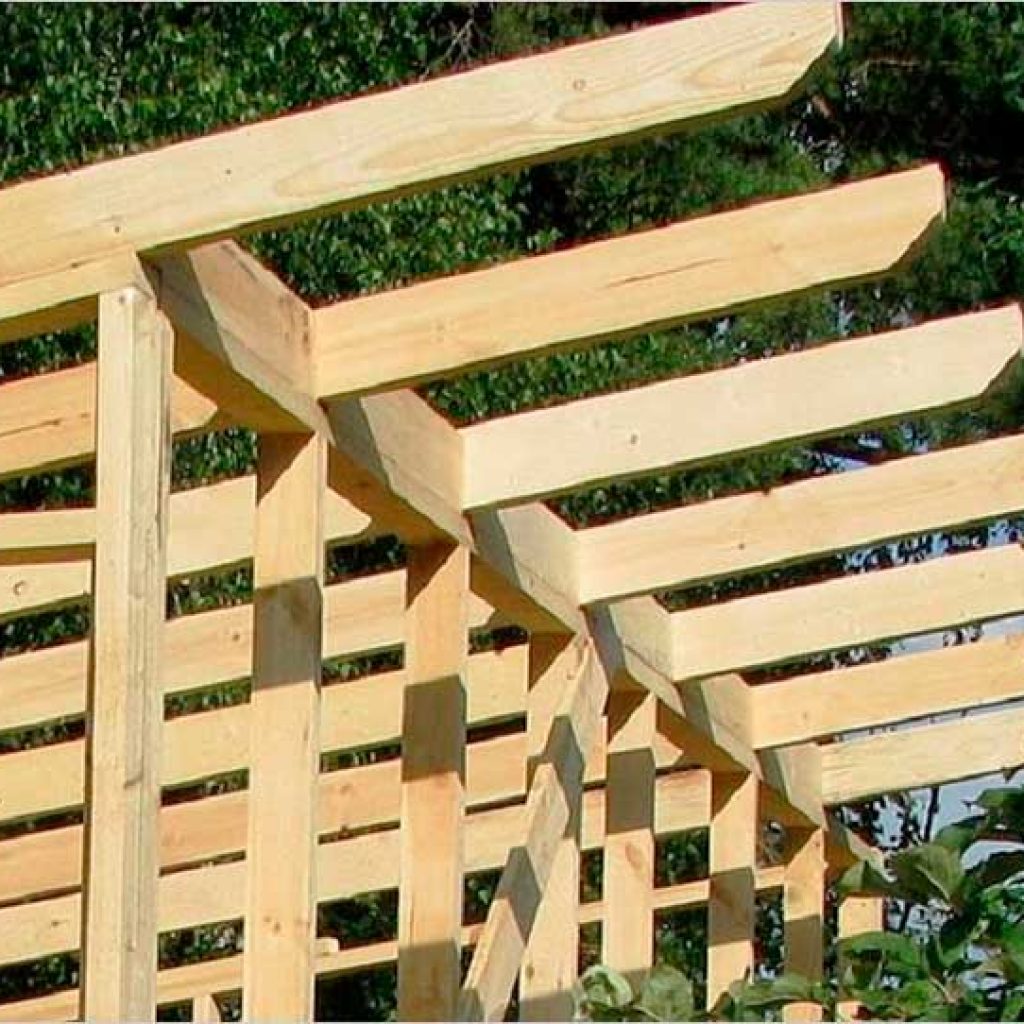

Единственное исключение – перголе, где крышей является растительный покров на перекладинах.

Кровля из металлопрофиля

Материал для кровли беседки

Садовые сооружения в какой-то мере должны сочетаться с основным зданием, особенно если они выстраиваются неподалеку от него, поэтому, как правило, они содержат какие-то элементы, которые включает интерьер дома: камень, или кирпич, аналогичный тому, который использовался на фасаде, повторение узора кованого элемента, если таковой имеется. Мягкая кровля для беседки, если она имитирует покрытие жилого здания – вполне приемлемый вариант.

При этом использовать тот же самый материал необязательно, а иногда и нежелательно. Современный рынок предлагает множество решений для любого типа строений.

• Шифер – традиционный материал, вполне подходящий для перекрытия крыши. Однако он относится к категории листового, что затрудняет его использование на системах сложной формы – купольных, многоскатных. Проще всего обшить шифером одно- и двухскатные крыши, где его расход будет минимальным.

• Профнастил и другие листовые металлические материалы имеют такие же ограничения, хотя меньше весят и более долговечны. Однако сложные конфигурации или скаты с изогнутыми ребрами, имитирующими восточные постройки, им тоже не по плечу.

• Поликарбонат – легкий, прозрачный материал, весьма декоративный, отлично защищающий от ультрафиолета и рассеивающий свет. Рекомендуется для открытых строений, так как сохраняет тепло и на закрытой веранде создаст эффект теплицы.

• Деревянная черепица – или гонт. Превосходный вариант для деревянных строений, однако и монтаж кровли беседки в этом случае потребует максимума времени и усилий.
• Керамическая – не рекомендуется использовать, так как она имеет большой вес. Если таковая необходимость есть, то стропильную систему потребуется существенно усилить.

Черепичное покрытие любого типа требует сплошной обрешетки. Используется для нее шпунтованная доска, фанера, плита ОСБ.

Устройство крыши

Наиболее популярными для садовых сооружений являются двускатные и многоскатные – шатровые, конструкции. Первые предпочтительнее для крупных строений прямоугольной формы, вторые – для квадратных и многоугольных. Кровля беседки своими руками вполне осуществима.

1. Из бруса размером в 100*100 изготавливается верхняя обвязка.
2. Стропила попарно, для этого верхние их концы запиливаются под углом в 60 градусов, а также высверливаются отверстия под стяжки. На обвязке выпиливаются соответствующие выемки под них.
3. Изготавливаются металлические стяжки: в стальных полосах 300*100 мм просверливаются отверстия в10 мм, затем пластины сгибаются под углом в 60 градусов.
4. Стропила связываются по двое с помощью стяжек – при этом под гайки подкладывются шайбы, чтобы конструкция оставалась гибкой. Затем монтируются в одну конструкцию, в центре складываясь как штатив.
5. Устанавливается временный центральный столб, на котором стропила соединяются в центре, затем прочно фиксируются на обвязке и между собой, а временный столб удаляется.

Как покрыть беседку мягкой кровлей

Гибкая черепица предполагает минимальный расход материала, но перед укладкой все же рекомендуется сделать чертеж и высчитать необходимое количество.

Как правило, монтаж предполагает предварительную гидроизоляцию.

Применяется рубероид, хотя изготовители битумной черепицы утверждают, что битумный слой на изделии обеспечивает достаточную защиту от влаги.

1. Укладка ведется сверху вниз от центра карниза к фронтонам. Перед монтажом с черепицы удаляется защитный слой.
2. Черепица приклеивается к обрешетке, а затем фиксируется 4-мя гвоздями. Конек кровли, если он есть, перекрывается коньковыми элементами таким образом, чтобы крепеж плитки скрывался под краем следующей.
3. Покрытие беседки мягкой кровлей следует проводить в теплую сухую погоду: клеящий состав на поверхности черепиц для активации требует хотя бы средней температуры.

На видео процесс сооружения крыши павильона своими руками представлен более подробно.

Особенности отдельных видов кровли

Деревянные или каменные беседки иногда покрывают камышом, тростником либо соломой. Стропила выставляют под большим углом. Такой стройматериал очень непрочный. При длительном застое воды он начинает гнить. Поэтому гидроизоляцию не делают. Для такого строения нужна хорошая вентиляция, чтобы уменьшить губительное влияние влаги. При промышленном изготовлении камыш скрепляют в виде матов. Если органику заготавливают самостоятельно, стебли также связывают между собой. Укладку начинают снизу. Листы размещают с нахлестом. Их скрепляют саморезами или связывают проволокой из нержавейки. Коньки обязательно герметизируют.

Для полукруглых конструкций часто делают кровлю из гибкого поликарбоната. Он хорошо укладывается в любую форму. Гидроизолирующий слой под него не укладывают. Пластик часто используют для покрытия беседок из металла с ажурными кованными элементами. Вместе они создают ощущение легкости конструкции.

Кровлю сложной формы обычно выполняют из гибкого стройматериала. Подходит битумная черепица, ондуллин, еврорубероид. Для нее необходимо много стройматериала. Иногда требуются изогнутые стропила и дополнительная гидроизоляция. Из-за этого увеличивается общий вес конструкции. Поэтому опорные стены делают массивными, особенно прочными. Беседку обязательно устанавливают на ленточный или сплошной фундамент.

Для возведения удобной, долговечной кровли проводят предварительную подготовку: делают чертеж, выполняют расчеты. В зависимости от полученных данных выбирают стройматериалы. При выполнении монтажных работ соблюдают строительные нормы. Тогда беседка получается надежной и красивой.

Что понадобится из материалов

Хвойный брус 100×100 мм

Так как мы будем строить беседку для дачи 3х3 м из пиломатериалов, то придётся заготовить древесину, крепёж и кровельное покрытие. Если детально, то вам понадобится:

• хвойный брус 100×100 мм;
• доска 100×50 мм;
• доска 70×40 мм;
• доска толщиной 20-25 мм (можно необрезную) или листовой материал типа влагостойкой фанеры, ОСП-3 либо ОСП-4  для кровельной обрешетки;
• брусок 50×50 мм;
• кровельное покрытие;
• крепёж: стальные перфорированные уголки и накладки, саморезы, анкеры;
• рядовой или силикатный (полнотелый) кирпич;
• цемент, песок щебень.

Ещё следует сказать несколько слов о выборе дерева, точнее, о его качестве:

• влажность – согласно ГОСТ 8485-86 первый и второй сорт древесины может содержать до 22% влаги, она ещё называется воздушно-сухой, что в данном случае подходит идеально;
• целостность – на профилях (доска, брус) не должно быть трещин и выпадающих сучков;
• цвет – чёрные пятна на древесине говорят о поражении грибковой плесенью, а синие пятна – о неправильном хранении (сырую древесину накрыли полиэтиленом и они запарились). В обоих случаях, это брак и покупать такой строительный материал не следует.

Вальмовая крыша: зарубежная классика

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Важные этапы строительства

Сделать такую несложную садовую постройку можно в кратчайшие сроки без посторонней помощи. Главное придерживаться рекомендаций опытных строителей и грамотно составить чертеж конструкции.

Подготовка и укладка основания

Для заливки качественного фундамента потребуется сделать следующее:

1. Выровнять, очистить площадку от мусора и растительности.
2. Выполнить разметку в соответствии с проектом, при помощи бечевки, колышков и рулетки.
3. Отметить места, где будут установлены столбы основания. Их должно быть минимум 6.
4. Рассчитать количество бетона, учитывая размеры столбов и глубину их установки.
5. В местах разметки под столбы сделать отверстия глубиной 60 см.
6. Изготовить опалубку 25*25 см, высотой не более 20 см. В качестве материала подойдут обрезные доски.
7. В полученные отверстия засыпать щебень, песок, и залить цементным раствором вязкой консистенции.
8. После заливки проверить ровность верхушек столбов строительным уровнем.

В таком виде фундаменту нужно дать выстояться на протяжении недели — до полного высыхания.

Возведение каркаса и настил пола

Пока основание будет набирать прочность стоит начать изготовление частей каркаса. Доски можно заранее распилить и пройтись по ним рубанком.

После полного высыхания фундамента нужно:

1. Вместо опалубки сделать на столбах гидроизоляцию из рубероида. Достаточно будет кусков размером 30*30 см, уложенных в два слоя на каждом из столбов. Для надежности, сверху рубероид рекомендуется обработать битумом.
2. Сформировать нижнюю обвязку, укладывая брус способом «шип-паз». Для крепления подойдут скобы из металла.
3. Под прямым углом установить 6 стоек каркаса, временно подперев их подкосами.
4. Сделать верхнюю обвязку методом «шип-паз». Для крепежа так же можно использовать скобы или уголки.
5. Выполнить монтаж напольных лаг. Для этого нужно уложить доски на расстоянии 80 см друг от друга.
6. Укрыть пол заранее отшлифованной обрезной доской.
7. При необходимости можно провести обшивку проемов и закрепить перила.

Каждый шаг при возведении каркаса нужно контролировать с помощью строительного уровня, чтобы избежать перекоса сооружения.

Установка и монтаж крыши

Чтобы получить качественную односкатную кровлю, нужно собрать стропильную систему с выбранным углом наклона, который зависит от кровельного материала и особенностей климата региона.

Этапы сооружения крыши:

1. Используемый брус предварительно обработать антисептиками для защиты от влияния внешней среды, и антипиретиками в целях пожарной безопасности.
2. Отмерить и напилить нужное количество стропильных ног, оставив с двух сторон по 50 см для свеса.
3. Выполнить монтаж переднего, тыльного стропила с помощью уголков и гвоздей к брусу обвязки. Рекомендуется натянуть между ними бечевку, чтобы закрепить другие стропильные ноги под таким же углом.
4. Уложить к стропилам полосы из гидроизоляционной пленки, внахлест на 15 см. Натягивать не стоит. Закрепить строительным степлером.
5. Сделать обрешетку, с расстоянием между элементами не меньше 20 см. В качестве материала использовать необрезную доску.
6. Завершает создание крыши настил ондулина. Его нужно уложить внахлест на 10 см.

Рекомендуется оснастить беседку системой водостока и ветровыми досками на торцах.

Строительство

Возведение двускатной крыши рассматривается отдельно. Связано это с тем, что мы уже рассказывали про двускатную и четырёхскатную, поэтому было принято решение про два ската также написать обзор.

Помимо строительства, в данной статье будут выложены фотографии различных беседок 4 на 3 метра, некоторые из которых также были воздвигнуты своими силами. Также я приведу цены готовых построек, которые можно спокойно заказать, если вы не заинтересованы в строительстве своими силами.

Я постарался разбить всё строительство на мелкие блоки, которые будут поясняться отдельно друг от друга. Они идут постепенно от фундамента и нижней обвязки до установки кровли и украшения декором.

Прежде чем переходить непосредственно к активной стадии, я опишу базовые характеристики беседки. Чтобы мы все заранее понимали, что собираемся строить.

Характеристики беседки

Основные характеристики и используемые строительные материалы представлены ниже.

• Размеры ; 4 на 3 метра.
• Высота столбов : 2 метра.
• Тип : полузакрытая.
• Фундамент : блочный.
• Нижняя обвязка : брус 150 на 100 мм.
• Столбы : брус 100 на 100 мм.
• Стропила : 6 штук с размерами 100 на 50 мм.
• Крыша : двускатная.
• Кровля : профнастил.
• Внутренняя обшивка : ориентированно-стружечная плита (ОСП).
• Внешняя обшивка : сайдинг.

Фундамент

Основание беседки состоит из блочного фундамента. Используется 9 фундаментных блоков 20 на 20 на 40 см, выставленных строго по уровню. Для того, чтобы выставить их ровно, необходимо заранее подготовить площадку под фундамент — убрать большую траву, мусор, корни и тому подобное.

Важный момент : поверх установленных блоков укладываются листы гидроизоляции из рубероида. Они защищают нижнюю обвязку от гниения.

Нижняя обвязка

Нижняя обвязка представляет из себя деревянное основание из бруса 150 на 100 см, на котором держатся столбы. Внутри обвязки будут закреплены лаги, на которые будут крепится доски пола.

Столбы

Установить ровно столб и зафиксировать — более трудная задача, чем может показаться на первый взгляд. Для этого вам нужно будет:

1. Поставить столб на обвязку.
2. Зафиксировать его с помощью временных деревянных откосов.
3. «Намертво» зафиксировать с помощью металлических уголков.
4. Снять временные откосы.

Лучше всего данная работа выполняется вдвоем-втроём, так как нужно делать одновременно несколько задач: держать столб, держать откосы и вкручивать саморезы.

Установленные столбы

Верхняя обвязка

По аналогии с нижней обвязкой, на столбы крепится верхняя. Делается это сразу же после установки столбов. В перспективе верхняя обвязка будет основанием для стропильной системы крыши.

Поперечные перила

Не забудьте оставить место для центрального входа.

Лаги и пол

Когда беседка уже приняла свои очертания, можно начинать укладывать пол. Для этого необходимо к нижней обвязке прикрепить лаги — деревянные бруски, на которые сверху будут укладываться доски.

Хозяином видео не был указан размер доски, поэтому вам его необходимо будет подобрать самим. Можно использовать стандартную половую доску «сороковку» — 40 на 100 на 6000 мм.

Стропильная система крыши

Для создания двускатной крыши используются 6 стропил с размерами 100 на 50 мм.

Правильная технология требует выпиливание всех углов и ровную установку стропил между собой стык в стык. В данном случае строители решили сэкономить время и силы и просто зафиксировали стропила на металлические уголки, дополнительно зафиксировав стропильные ноги с помощью затяжек.

Для обрешетки использовались шестиметровые доски 20 на 100 мм.

Обшивка ОСП и сайдингом

Заднюю стену беседки было решено закрыть, чтобы создать некий уют внутри помещения. Для этого использовались ориентированно-стружечные плиты, которые помимо глухой задней стены закрыли нижние проёмы в беседке.

Дополнительно нижние проёмы обшиваются сайдингом.

Обшивка сайдингом

Кровля

Профнастил — один из самых дешевых и надежных кровельных материалов, который используется для не утепленных крыш. Классическое крепление на саморезы с шайбой позволит надежно зафиксировать и уложить листы на деревянную обрешетку.

Несмотря на все преимущества профнастила у него есть один «недостаток»: он очень громко шумит во время дождя от попадающих на него капель.

Декор и дизайн интерьера

Очень интересным решение было добавление и на оконные проёмы. Это позволило практически полностью закрыть помещение от чужих взглядов, а также частично укрыть беседку от ветра и дождя.

Дополнительно внутри постройки было проведено освещение, установлены телевизор и микроволновка. В итоге получилось практически жилой домик для отдыха.

На улице был установлен переносной бассейн.

Видео

Вышеописанный подход к строительству беседки 4 на 3 метра был показан в видео, который представил пользователь с именем Ivan Ivanov .

Подготовка места строительства и закладка фундамента

Выбирайте для строительства беседки живописное место, расчистите его от посторонних предметов, выровняйте, если есть такая потребность, выкорчуйте или пересадите растения. Хорошо, если нижний край односкатной крыши для беседки будет располагаться над краем участка, ведь туда будет стекать дождевая вода, образуя лужу. Когда место выбрано и расчищено, разметьте его при помощи рулетки, бечевки и колышков, обозначьте расположение столбов фундамента, для прямоугольной беседки их должно быть, как минимум 6, полеты между опорами примите равными 1,2-1,5 м.

После того, как вы, внимательно рассмотрев чертеж, выполнили разметку и проверили ее правильность, можно приступать к заливке фундамента. Рассчитать необходимый объем бетона можно, зная количество столбов, их глубину и размеры. В обозначенных колышками местах с выкопайте или сделайте буром отверстия на глубину промерзания грунта (50-60 см в средней полосе России), изготовьте из обрезков досок опалубку 25х25 см, высотой 20 см. Засыпьте в отверстие песок и гравий, поместите туда арматуру и залейте вязкой бетонной смесью. Очень важно вымерять оголовки столбов фундамента по строительному уровню. После того, как вы заполнили отверстия бетоном, оставьте фундамент на 3-5 дней для того, чтобы он застыл и набрал прочность.

Утепление крыши

Утепление является не менее важным моментом, чем возведение самой крыши.

Есть несколько вариантов утепления: сверху и изнутри обрешетки.

Если чердачное помещение не будет использоваться в качестве жилой зоны, то можно проводить внутреннее утепление. Оно также позволит скрыть свободное пространство между стропилами.

Перым делом необходимо по всему периметру перекрыть кровлю гидроизоляционной пленкой. Поскольку стропила располагаются поверх обрешетки, то невозможно пленку натянуть полотном.

Надо следить за тем, чтобы пленка покрывала все детали конструкции.

Между стропилами и обрешеткой, в углах, поверх пленки прибивают деревянные рейки. Затем к обрешетке между стропилами необходимо прибить минеральную вату. Плиты этого утеплителя должны быть уложены друг к другу впритык.

Следующим слоем является пароизоляционная пленка. Ее нижний край нужно прикрепить к стропилам. Стыки двух пленок (гидроизоляционной и пароизоляционной) должны быть наложены друг на друга и плотно закреплены при помощи строительного скотча.

Если чердачное помещение планируется использовать в качестве жилого пространства, то следует позаботиться о том, чтобы кровля была более теплой.

В этом случае пленка и утеплитель должны быть уложены поверх стропильных конструкций и обрешетки. Следует избегать использования пенополиуретановых плит, поскольку этот материал не может достаточно плотно состыковываться.

Все подробности об утеплении крыши изнутрии пошаговые инструкции. Также в статье есть наглядное видео по такое софиты узнайте тут, а также как правильно подшить ими свесы кровли. Следую инструкциям из статьи, вы сможете сделать это самостоятельно.

Оптимальным выбором в качестве одного слоя является минеральная вата. Надо также использовать гидроизоляционную пленку. Принцип работ по утеплению аналогичен описанному.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно использовать гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Источники:

-i-remont-krovli/

-kryshu/
