Грузовая площадь для сбора нагрузок на фундамент

Как рассчитать нагрузку на фундамент

Слово «собрать» все нагрузки как раз подсказывает,что надо суммировать по весу все,что будет сверху фундамента:

1. вес всех конструкций надземной части: цоколь, стены,крыша, перекрытие, пол,окна,двери
2. масса всего,что будет находиться на перекрытии: оборудования,мебель, люди, с запасом,а то вдруг мебель начнете коллекционировать..
3. вес снега на крыше зимой в самый неблагоприятный есть максимальная снеговая нагрузка

Есть два способа сбора нагрузок:

1. точный
2. укрупненный

Точный расчет возможен тогда,когда у вас есть разработанным чертежам железобетонных конструкций,кирпичной кладки и чертежам деревянных конструкций крыши с раскладкой кровельного материала можно сделать точный расчет.

Если у вас нет проекта,то тогда расчет нагрузок можно посчитать только есть, подобрать вес конструкций приблизительно по тем нормативам,которые существуют в нормативах и учебниках по строительству.

Расчет нагрузки на фундамент

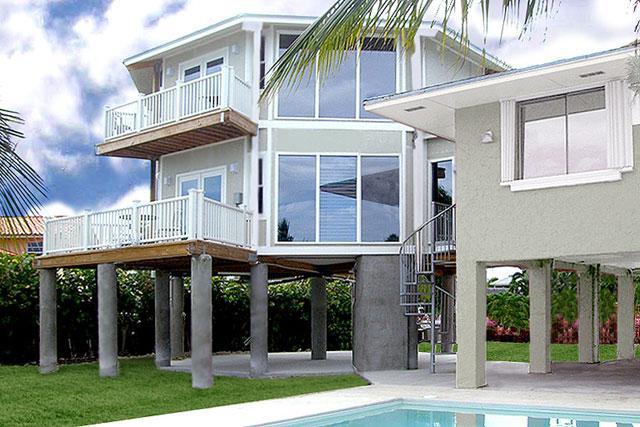

В строительстве достаточно часто применяется фундамент на забивных сваях, представляющих железобетонные столбы квадратного сечения с заостренным концом длиной от 3 до 25 метров, которые способны выдерживать большой вес, независимо от типа почвы. Сечение варьирует от 150 до 500 мм. Главным показателем прочности конструкции является несущая способность каждой сваи. От этого находим необходимое их количество, частоту установки.

Правильно вычисленная нагрузка на фундамент позволяет:

• рационально использовать участок;
• исключить проседание грунта, деформацию строения;
• использовать различные материалы для возведения объекта.

Проводя расчет нагрузки на фундамент необходимо учитывать способность грунта на площадке выдерживать воздействующий на него вес. Рассчитываются следующие критерии:

• общая нагрузка;
• несущая способность сваи.

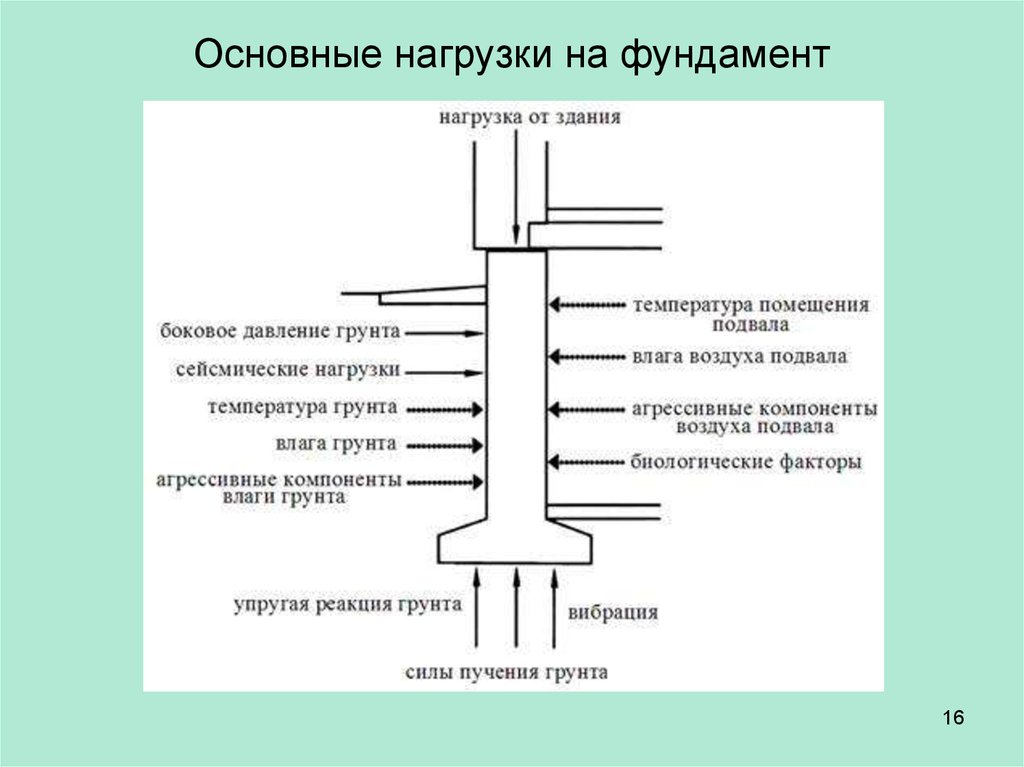

На конструкцию действует вес всех элементов здания от основания до кровли, а также грунт, находящийся над подошвой. Это является постоянной нагрузкой. Также действует временная в виде природных явлений и осадков и имеющихся в здании мебели, оборудования, находящихся людей.

Нагрузка на фундамент в зависимости от материалов

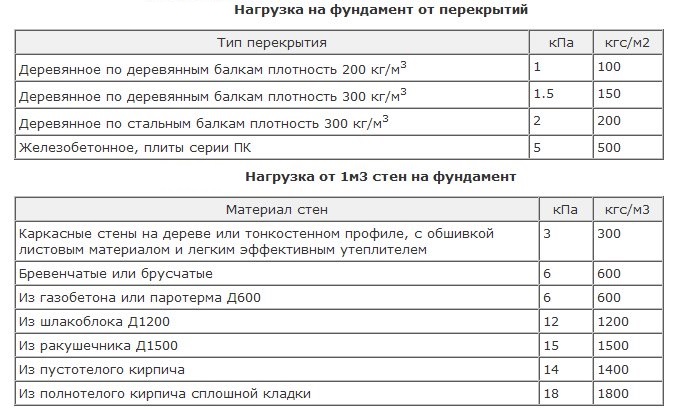

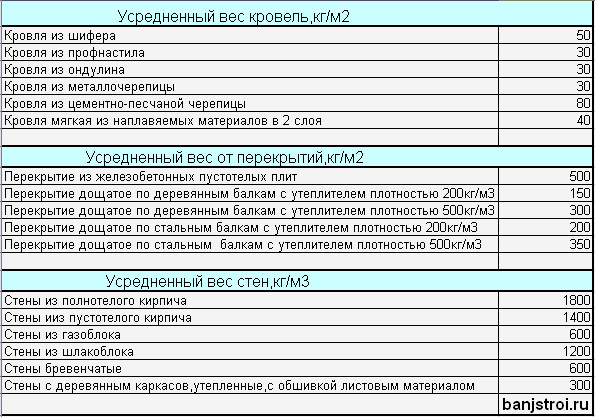

В расчете нагрузок используются усредненные данные удельного веса материалов. Умножая эти величины на объем, получаем необходимый результат.

Стены (в кг/м2)

• кирпичные (1.5 кирпича) 30-50
• рубленые, из бруса 70-100
• ж/б панель 15 см 300-350
• панели каркасные 15 см 30-50

Перекрытия ( в кг/м2)

• чердачные в зависимости от плотности утеплителя 70-200
• цокольные 100-300
• междуэтажные 500

Кровля (в кг/м2)

• шиферная 20-30
• кровельное железо 40-50
• черепичная 65-80
• рубероид на изоляционном слое 3-5

Чтобы определить массу здания, объем стен, перегородок, перекрытий, цокольного этажа, площадь крыши, умножается на удельный вес. Приплюсовываем дополнительные воздействия.

Формулы для расчета нагрузки на фундамент

Для определения воздействия осадков, других явлений используется СНИП. Это касается и определения полезной, куда входит вес мебели, оборудования, находящихся в здании людей. Для жилых домов берется средняя величина 150 кг/м2. Для промышленных, производственных объектов существуют соответствующие разделы СНИП.

При вычислении следует применять коэффициент запаса 1.2.

Используется следующая формула:

P=Pl Pf где P – суммарная нагрузка Pl – от строения Pf – фундамента.

Затем следует рассчитать нагрузку самого фундамента, что является произведением объема и удельной плотности Vф x Q. Vф = SxH (умножаем площадь фундаментной конструкции на его высоту).

Расчет свайной конструкции следует начинать с подсчета общей массы дома исходя из материалов, планируемых для строительства. Подсчитав ее, к ней следует добавить 30% запаса. Зная, что железобетонная свая длиной 4 метра способна выдержать нагрузку в 40 тонн, можно рассчитать, сколько их нужно для строительства дома, согласно имеющимся данным.

Несущую способность сваи находим по формуле 0.7 КФ х (Нс х По х Пс х 0.8 Кус х Нсг х Тсг), где:

Кф – однородность почвы Не , Нет – коэффициенты нижнего и бокового сопротивления грунта По – площадь опоры Пе – периметр сваи Куе – условия работы (к) Тсг – высота грунта

Обязательно учитывается плотность грунта по результатам геодезических исследований. Более простой способ заключается в выкапывании шурфа глубиной 50 сантиметров. Следует выбрать наиболее низкий участок площадки. Насколько слои плотные, определяется визуально.

При достаточно плотной породе применяются сваи длиной 2,5 метра. Если она не плотная, шурф углубляется, достигается плотный слой, по фактической глубине подбирается длина сваи. Согласно полученным результатам, выявляются их несущие характеристики. По расчетным данным можно определить необходимое их количество и параметры.

Правильный подбор основания гарантирует устойчивость строения, исключает деформацию конструкций, так как в противном случае возможно проедание здания и разрушение отдельных конструкций. Особенно это важно, если имеются перепады высот.

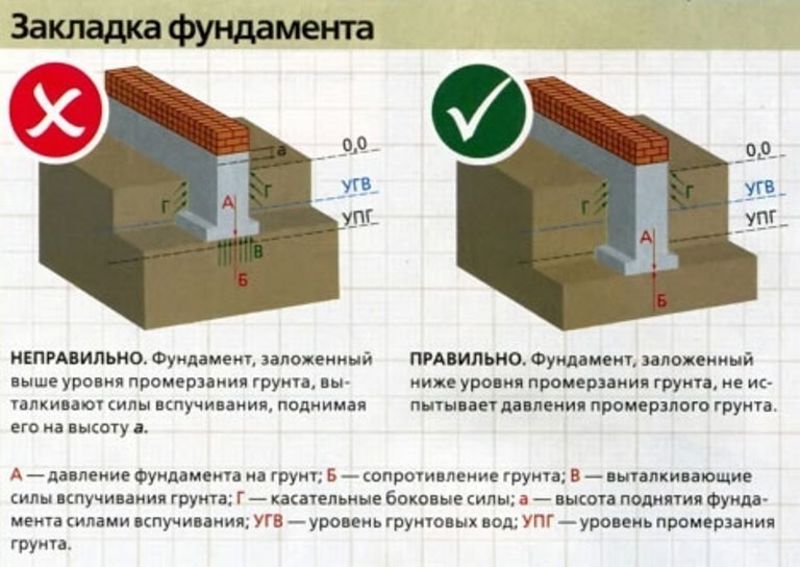

В этих случаях подобранная согласно плотности грунта свая подойдет для высоких участков, на заниженные потребуются более длинные, соответствующие разности высот. Данная величина определяется при помощи нивелира. Целесообразно для этой работы привлекать специализированные организации. Также учитываются глубина промерзания грунта и места пролегания грунтовых вод.

Нагрузка от перекрытий

Перекрытия могут быть деревянными, монолитными, сборными из пустотных плит и металлическими. Расчет нагрузки на фундамент от перекрытий необходимо выполнить следующим образом: площадь перекрытия умножается на удельный вес материала,из которого оно изготовлено. Удельный вес определяется по таблицам, имеющимся в СНиП и других нормативных документах, а также в документах, прилагаемых к материалам. Нужно учитывать, что показатели веса одного кубического метра используемого материала могут отличаться в два раза, и больше. Так, например, вес одного кубического метра деревянного перекрытия, выполненного по деревянным балкам, составляет 100 кг, а такой же конструкции, но опирающейся на металлические балки — 200 кг. Вес 1 м3 пустотных железобетонных плит перекрытия будет равным 500 кг, а вес монолитного железобетонного перекрытия может быть равным от 1000 до 2500

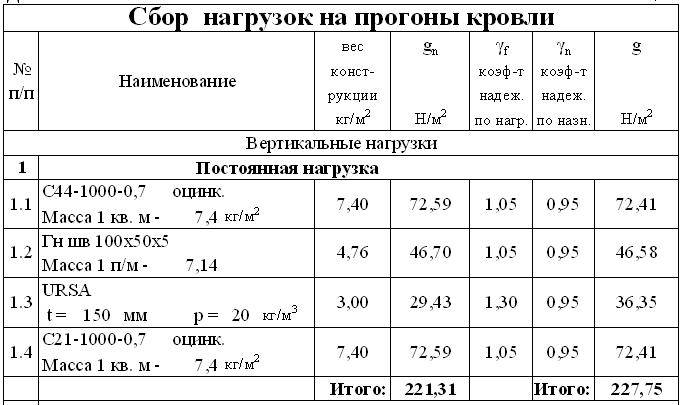

Нагрузка от кровлиЭтот вид нагрузки перераспределяется на несущее основание через те конструкции, на которые кровля опирается. Для четырехскатной кровли их четыре, а двускатная кровля передает давление по двум несущим элементам. Для определения значения давления кровли на несущее основание требуется отношение площади ее проекции к площади основания,на которое передается нагрузка от кровли, умножить на удельный вес кровельных материалов. Удельный вес различных видов кровли, так же как и характеристики других материалов, можно найти в справочной или нормативной документации. Отличия веса используемого кровельного материала от аналогов не так значительны, как отличия веса материала, используемого для устройства перекрытий. Вес одного кубического метра кровельного материала составляет от 30 до 80 кг в зависимости от того, что используется: рубероид или керамическая черепица.

Расчет нагрузки для ленточного фундамента

При расчете нагрузки на ленточный фундамент, нужно определить количество заливаемого бетона, для чего нужно узнать общую площадь с учетом установленной опалубки. Полученную цифру (в м3) нужно умножить на массу 1 м3, которая колеблется в пределах 2000–2500 кг. При расчете фундамента лучше перестраховаться, поэтому за основу возьмем 2500 кг.

Потребуется узнать полную массу дома, снеговую нагрузку на крышу и давление ветра. Эти 4 показателя слаживаются и делятся на площадь основания. Выглядит это так:

Поскольку расчет получается приблизительным, нужно иметь запас прочности около 25%.

Пример сбора нагрузок на фундаменты

Но хватит теории. Давайте рассмотрим пример сбора нагрузок ленточного и столбчатого фундамента. И начнем мы с нагрузок, действующие на фундамент со стороны строения. Эти рекомендации подойдут и для столбчатых, и для ленточных оснований.

Сбор нагрузок со стороны строения

Выше по тексту уже говорилось, что нагрузки со стороны строения разделяются на:

• Конструкционные (вес самого дома).
• Эксплуатационные (вес содержимого дома).
• Динамические (вес снега на кровли, усилие, передаваемое на конструкцию ветром).

Конструкционные нагрузки считают по объему и удельному весу стройматериала. Например, если вы приобрели для строительства стен 15 кубометров пиломатериала с плотностью 600 кг/м3, то конструкционная нагрузка приблизится к 9 тоннам. Ну а строение, возводимое из 8 тысяч ординарных кирпичей – масса одной штуки – 3,5 килограмма – сгенерирует конструкционную нагрузку в 28 тонн.

Но это только стены. Конструкционную нагрузку перекрытий и кровли следует вычислить отдельно. Вес одного листа 8-волнового шифера равен 26 килограммам, а квадратный метр такого покрытия весит 14 кило. Плотность соснового бруса, расходуемого на каркас кровли равна 550-600 кг/м3.

В итоге, двускатная крыша с площадью кровли в 60 «квадратов» сгенерирует вес в 0,8 тонны по кровле и 1,2 тонны по каркасу (до двух кубометров пиломатериалов на брус и доски обрешетки). Точные объемы стройматериала можно вычислить по калькулятору кровли – специальной программе, в которую вводят габариты крыши и получают на выходе данные по метражу кровельного покрытия и объему пиломатериалов для каркаса и обрешетки.

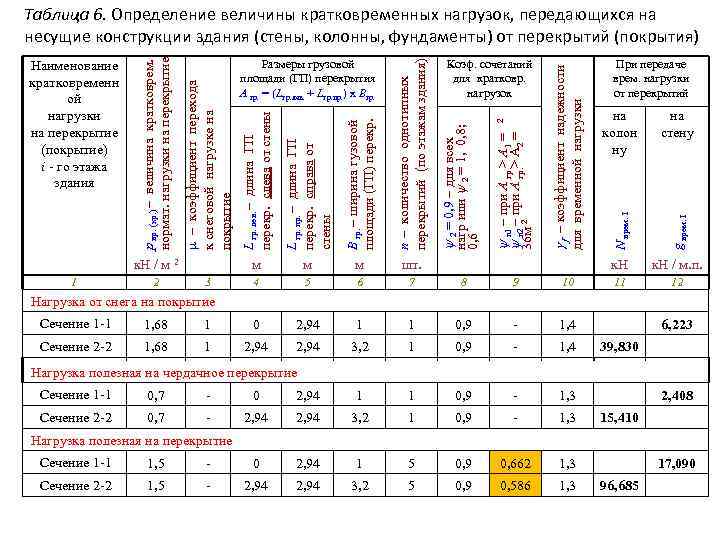

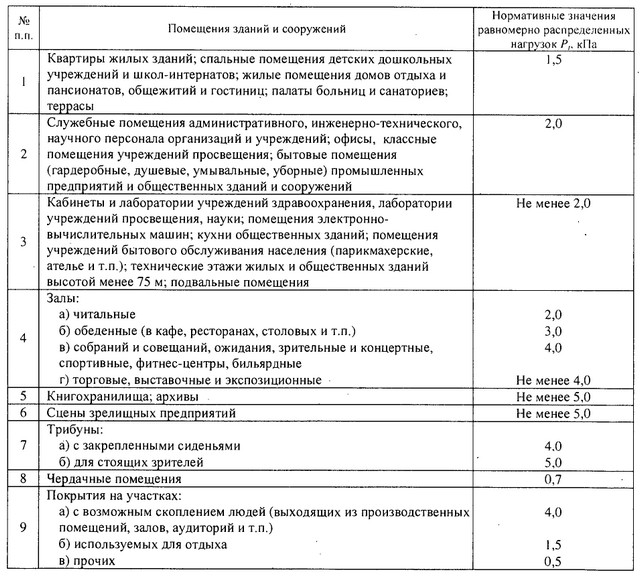

Эксплуатационная нагрузка определяется по метражу цокольного и межэтажного перекрытия. По СНИП квадратный метр площади дома можно нагрузить 300-350 килограммами. В итоге, дом площадью в 100 м2 сгенерирует 3,5 тонны эксплуатационной нагрузки.

Динамическую нагрузку считают по площади кровли, умножаемой на массу снега, давящую на квадратный метр крыши. В наших широтах снеговая масса доходит до 180 кг/м3. И в рассматриваемом случае она равняется 10,8 тонны.

Сбор нагрузок со стороны фундамента

Следующий этап сборки нагрузок – определение массы самого фундамента. Зная внешние усилия, генерируемые общей массой строения можно подсчитать объемы ленточного основания и количество опор в столбчатом фундаменте.

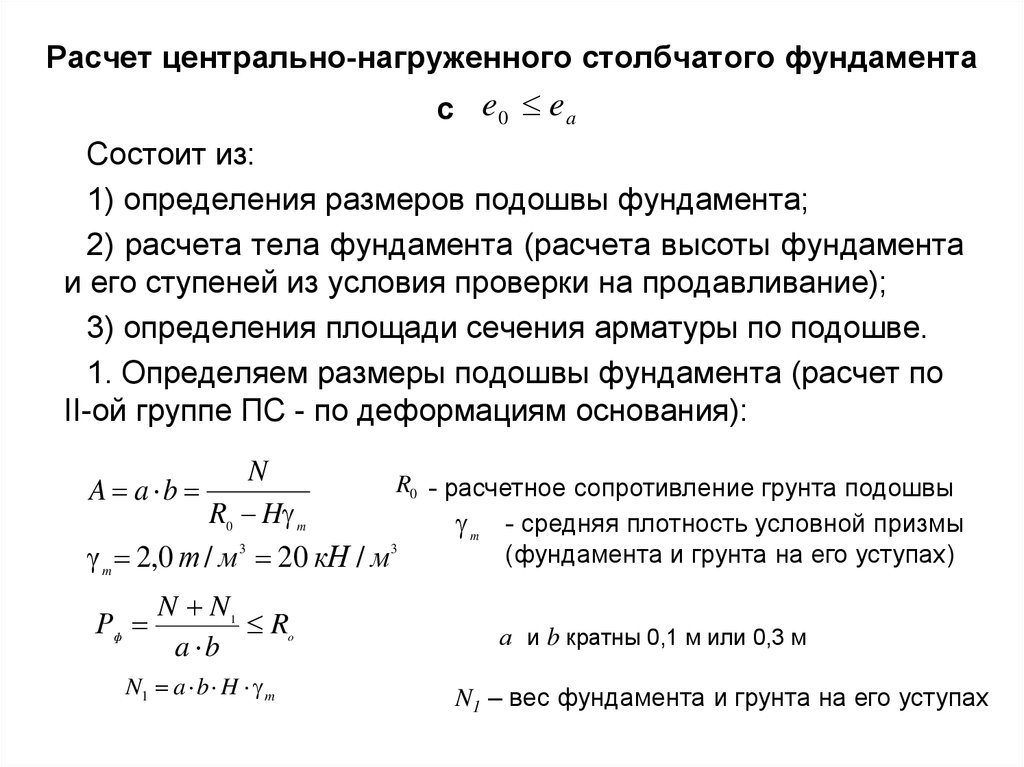

Сбор нагрузок на столбчатый фундамент начинается с определения несущей способности одного столба, вычисляемой по площади его подошвы и несущей способности грунта. И если последняя характеристика равняется 2 кг/см2 (это минимальное значение), а площадь подошвы доходит до 1600 см2 (40х40 сантиметров), то один столб удержит не менее 3,2 тонны.

Общее количество столбов, вычисляется по сбору нагрузок со стороны строения. В нашем случае она равна 44,3 тонны, увеличим этот результат на 50 процентов (коэффициент запаса прочности) и получим 66,45 тонны. На этот вес нужно, как минимум 21 столб.

Ну а зная количество столбов и объемы одной опоры (0,4х0,4 (площадь основания) х1,5 (высота)) можно вычислить общий объем фундамента. В нашем случае он равен 5,04 м3. Столбы заливают бетоном, следовательно, вес такого фундамента равен 12,6 тонны (5,04м3 х 2500 кг/м3 (удельный вес бетона)).

Сбор нагрузок на ленточный фундамент начинают с вычисления площади подошвы. Ее определяют по сбору нагрузок со стороны строения и несущей способности грунта. В нашем случае она равна 33225 см2 (66450 кг (вычисленная выше масса дома) / 2 кг/см2).

Но эти данные определяются только по конструкционным характеристикам, а есть еще и эксплуатационные – морозостойкость, влагостойкость, минимальная ширина ленты и прочее. И по этим параметрам при минимальной ширине ленты в 40 сантиметров площадь основания лучше всего вычислить по периметру самого здания. И для дома в 100 м2 (условные габариты 10х10 м) периметр будет равен 40 метрам, а площадь основания 16 м2 (40х0,4).

Зная площадь основания и глубину залегания фундамента можно вычислить объем заливки. И при высоте стены фундамента в 1,5 метра на заливку основания уйдет до 24 м3 раствора. А масса фундамента будет равна 60 тоннам (24м3 объема умножаем на 2500 кг/м3 плотности железобетона)

Выдержит ли такой вес наш грунт? Разумеется, да. Ведь 160 000 см2 грунта (16 м2 подошвы нашего фундамента) с несущей способностью в 2 кг/см2 могут принять 320-тонную нагрузку, а общий вес нашего фундамента и строения – всего 126,45 тонны.

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

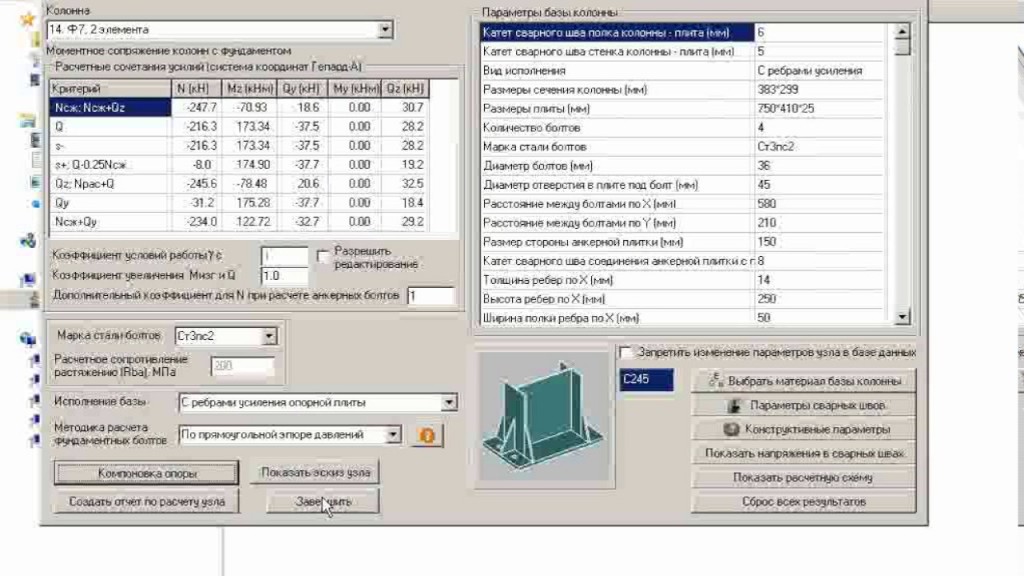

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

• глубина заложения фундамента;
• расчетное сопротивление грунта;
• калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Исходные данные для расчета нагрузки на фундамент

В качестве источника нагрузки на грунт возьмем двухэтажный дом 6 × 8 метров с внутренней силовой стеной.

В зависимости от конкретной планировки дома, конструкции фундамента и крыши, площади элементов будут различаться. Каждый проект дома необходимо тщательно анализировать и просчитывать элементы. Представленные расчеты носят рекомендательный характер и служат для раскрытия методики анализа.

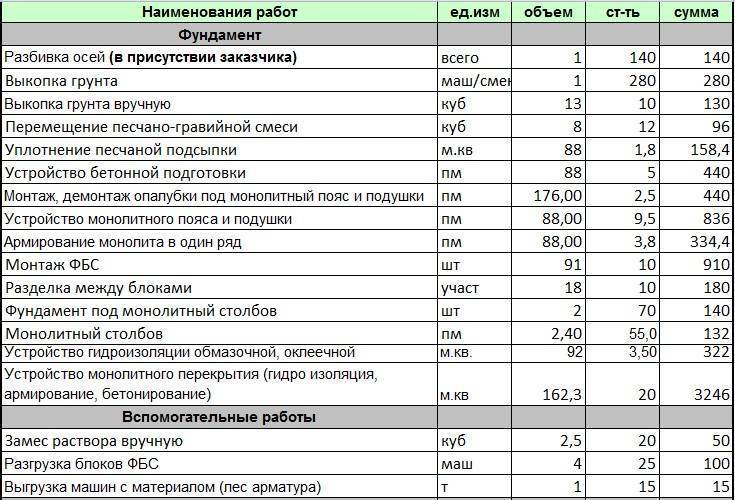

Расчет стоимости фундамента – на что обратить внимание

Армирование. Много кто не учитывает цену на данный элемент, но она достаточно большая и может существенно ударить по бюджету хозяина. 1 метр арматуры М8 будет стоять не меньше 25 рублей, а вот 1 тонна такого металла обойдется примерно в 15 тысяч рублей. Чем толще армирование, тем выше цена. Она доходит до 45 тысяч рублей за тонну материала. Причем на один куб бетона идет от 150 кг до 350 кг (на колонны) арматуры. То есть, не менее чем 200 рублей на 1 кубический метр.

Далее нужно купить сам бетон. Если воспользоваться услугами компаний, доставляющими строительные материалы, куб обойдется не менее   3500 рублей. Намного дешевле будет сделать самому. 1 тонна крупного щебня будет стоять примерно 2000 рублей с доставкой, в зависимости от вашего места расположения, 1 тонна песка тоже 2000-2400 рублей. Цемент лучше всего покупать марки М500 и мешать 1: 3.5 с песком – будет немного выгоднее. Таким образом, у вас получается один куб бетона около 1800 рублей. Это небольшая экономия, если учесть трудозатраты. Хотя, если пересчитать на солидные объемы работ, то можно неплохо сэкономить, изготовляя бетон для фундамента своими руками.

Опалубка – еще один подводный камень. Ее стоимость тоже редко учитывают, но она может неслабо ударить по карману, особенно, если нужно заливать одновременно метров 10-15 ленточного фундамента. Предположим, что делать мы ее будем из листа ОСБ, так как это наиболее дешевый, практичный, «многоразовый» вариант. 1 лист 1500х3000х15 мм будет стоять примерно 650 рублей. Даже если его разделить пополам, мы займем только 1.5 метра полезной площади. Таким образом, создав несложную пропорцию можно расчитать стоимость 1 метра погонного опалубки: 650 : 1.5 = 433 рубля. На всю длину: 433х15= 6495 рублей. К этой сумме еще добавим 500 рублей на деревянный брус 40х40 мм для поддержания конструкции.

Расчёт ростверка

Назначение ростверка равномерное распределение нагрузок на свайную конструкцию. Расчёты параметров ростверка учитывают силы продавливания основания в целом, по каждому углу и воздействия на изгиб.

Довольно сложные подсчёты  застройщикам могут заменить стандартные решения, применение которых возможно только  небольших индивидуальных строений:

• Материал исполнения ростверка: металлический швеллер, двутавр, монолитный бетон с армированием, брус или бревно сечением не менее материала стен.
• Голова сваи должна входить в ростверк не меньше, чем на 10 см  для монолитного исполнения
• По ширине ростверк не может быть меньше толщины стены.
• Высота должна быть не меньше 30 см для бетона.
• Ростверк должен располагаться как минимум на 20 см над уровнем почвы.
• Соединение опор с ростверком может быть жёстким либо свободным.

Постоянные нагрузки

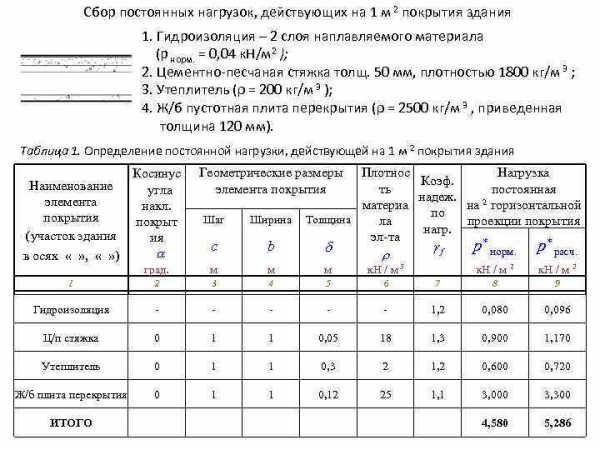

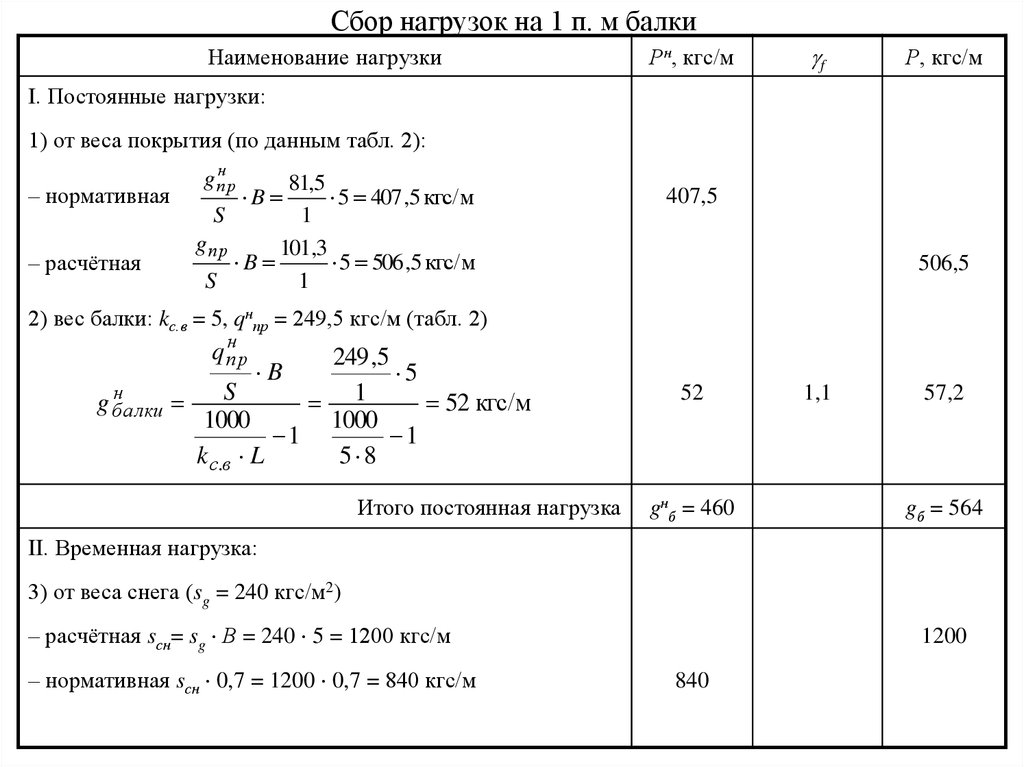

Постоянные нагрузки от конструкций рассчитывают с использованием таблиц, каталогов и паспортных данных в которых указывается масса или плотность конкретного элемента. В таблице рассмотрим плотности часто используемых строительных материалов.

Некоторые материалы рассчитывают исходя из их площади, а не плотности.

К примеру, 1 м2 кирпичной стены из полнотелого кирпича толщиной 380 мм обшитой пенопластом ПСБ-25 толщиной 10 см будет обладать таким весом: 0,38×1800 + 0,1×25 = 304+2,5=303,5 кг. Зная это значение высчитывают вес всех стен и перегородок в здании. Также собирают нагрузку от собственного веса перекрытий и крыши.

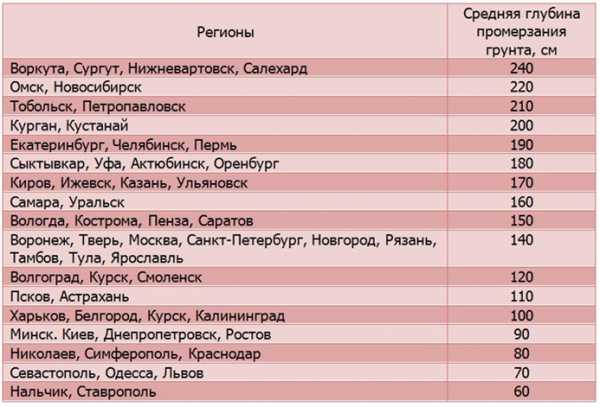

К постоянным нагрузкам также относят и собственный вес самого фундамента. Его рассчитывают исходя из материала строительства и геометрических размеров. Ширина фундамента выбирается исходя из толщины стен, но не менее 300 мм. Высота (глубина заложения) в большинстве случаев зависит от глубины промерзания. Для Московской области, к примеру, она составляет около 1,8 м. То есть, с учетом просвета над грунтом, это около 2 м. Если проектируется ленточный фундамент шириной 400 мм и высотой 2 м из бетонных блоков, то вес 1 м будет составлять 0,4× 2×2500=2000 кг. Если общая длина фундамента 50 м, то он создает общую нагрузку на грунт в 100 000 кг.

Обязательно используют коэффициенты надежности, которые составляют:

• для металлоконструкций – 1,05;
• бетонных материалов плотностью выше 1600 кг/м3, деревянных, армокаменных, каменных и железобетонных конструкций – 1,1;
• бетонных плотностью меньше или равной 1600 кг/м3, выравнивающих слоев, засыпок, стяжек, отделочных слоев, выполненных на заводе – 1,2;
• то же самое, но выполненных на строительной площадке – 1,3.

С учетом этого коэффициента фундамент, запроектированный выше, будет обладать общим весом в 100 000 × 1,1 = 110 000 кг.

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом.

Рекомендуем: Устройство фундамента из плит ЖБИ в частном доме. Виды, какие выбрать, как укладывать?

Ленточный фундамент

Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

Еще по теме: Правила армирования ленточного фундамента

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах. В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук. Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам. Советуем почитать: Устройство фундамента под частный дом своими руками

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

Грузовая площадь для сбора нагрузок на фундамент

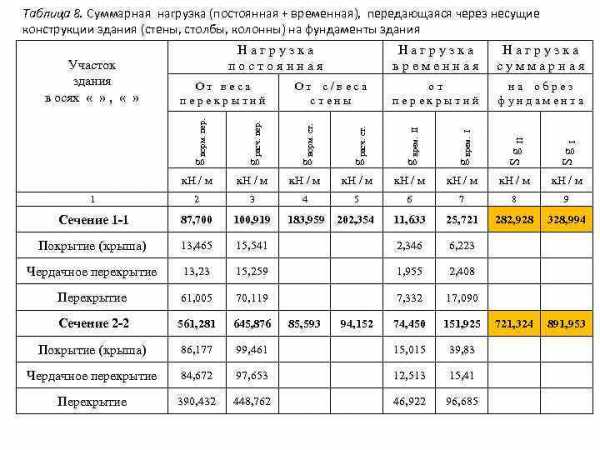

Сбор нагрузок разберем на примере. Для расчета ленточного фундамента понадобится собрать нагрузки ото всех конструкций — от крыши до стен.

В чем заключается сбор нагрузки? Начнем с того, что ширина подошвы фундамента непосредственно зависит от величины нагрузки от конструкций. Поэтому первый шаг — это анализ того, сколько типов фундаментных лент мы назначим.

В нашем примере мы рассмотрим двухэтажный дом без подвала с несущими стенами вдоль цифровых осей. На эти стены опираются сборные плиты перекрытия над первым этажом и монолитное перекрытие над вторым этажом, также на них опираются стропила деревянной кровли. Вдоль буквенных осей — самонесущие стены.

Каким образом собирается нагрузка? Если стена самонесущая, то считается просто вес одного погонного метра этой стены (окна и двери условно не учитываем). Если стена является несущей, и на нее опираются перекрытие, конструкции крыши или лестница, то к весу самой стены прибавляется еще и нагрузки от половины пролета перекрытия (крыши).

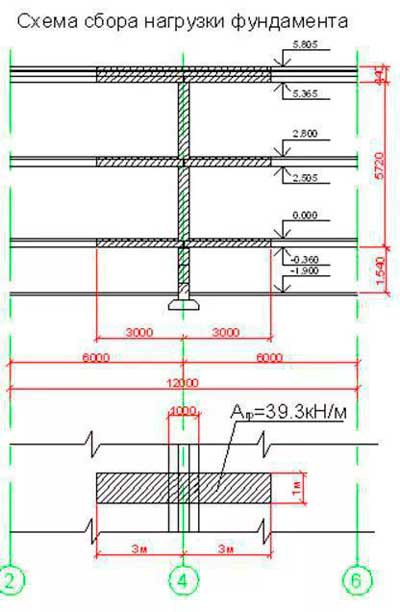

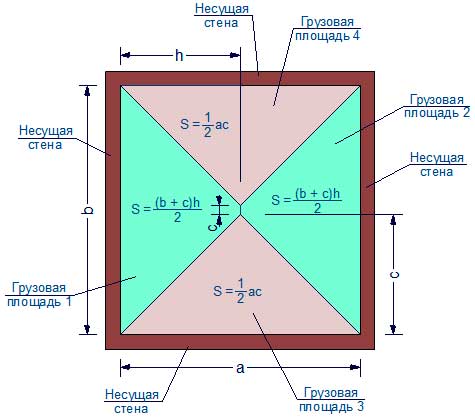

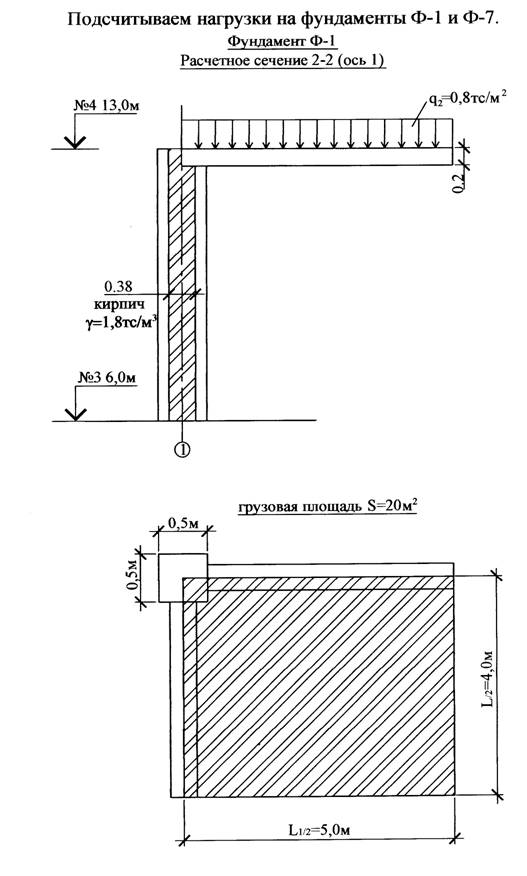

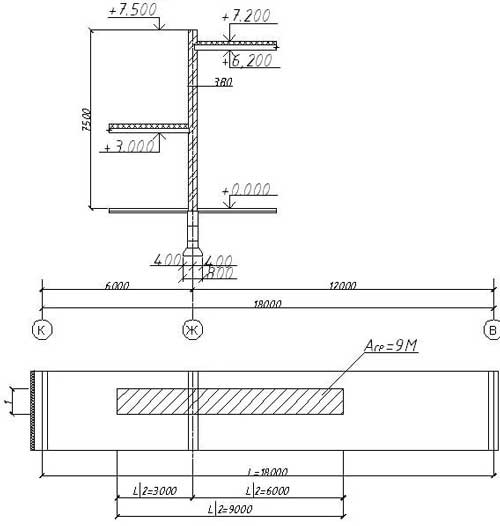

Площадь, с которой собирается нагрузка называется грузовой площадью. Допустим, расстояние между двумя несущими стенами 4 метра. Нагрузку мы собираем на 1 погонный метр. Одна половина пролета придется на одну стену, вторая — на вторую. Значит, грузовая площадь для каждой стены от этого перекрытия равна 4*1/2 = 2 м 2.

Если на стену опирается перекрытие с двух сторон, то эти две грузовые площади нужно складывать.

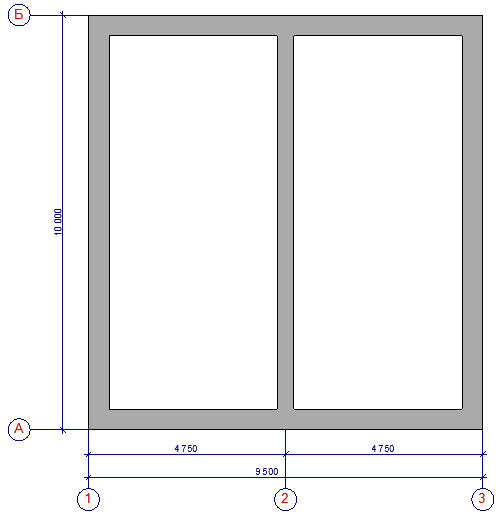

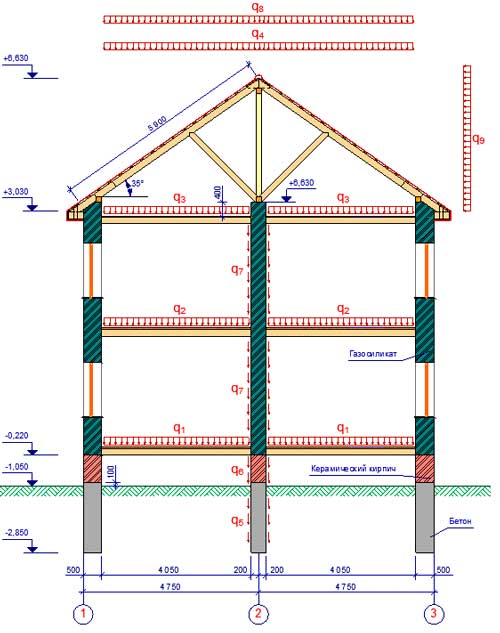

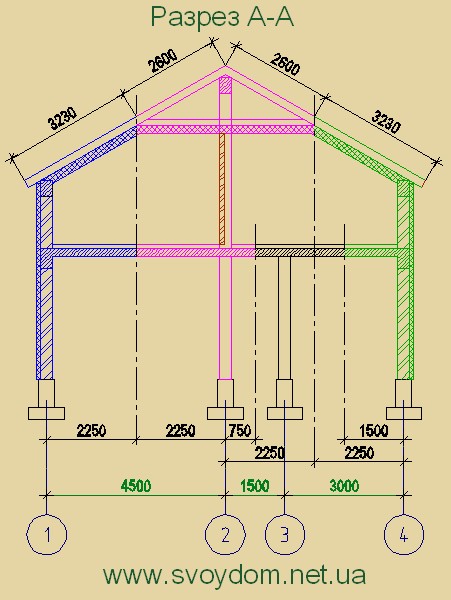

На рисунке показана схема дома и грузовые площади для каждой стены.

После того, как определились с количеством типов фундаментов, определим нагрузки от конструкций.

1. Нагрузка на 1 м 2 перекрытия над первым этажом.

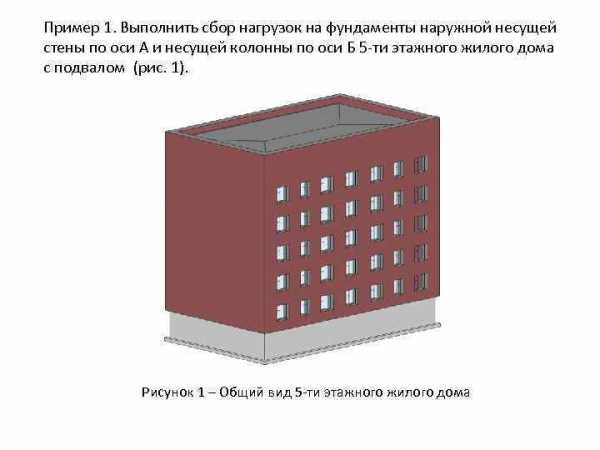

Пример сбора нагрузок на фундамент

Для того чтобы точно рассчитать все нагрузки, которые будут приходиться на фундамент, необходимо располагать точным планом проектировки здания, а также знать, из каких материалов будет строиться здание.

Для того чтобы более наглядно описать процесс сбора нагрузок на фундамент, будет рассмотрен вариант строительства дома с обитаемоей мансандрой, который будет располагаться в Уральском регионе Российской Федерации.

• Одноэтажный дом с обитаемой мансандрой.
• Размер дома составит 10 на 10 метров.
• Высота между перекрытиями (полом и потолком) будет составлять 2,5 метра.
• Наружные стены для дома будут возводиться из газобетонных блоков, толщина которых равна 38 см. Также с наружной стороны здания эти блоки будут покрыты облицовочным пустотелым кирпичом толищной 12 см.
• Внутри дома будет проходить одна несущая стена, ширина которой составит 38 см.
• Над цоколем дома будет располагаться пустое перекрытие из железобетонного материала. Из этого же материала будет обустроено и перекрытие для чердака.
• Крыша будет стропильного типа, а кровля будет выполнена из профнастила.

Определение требуемой ширины подошвы («подушки») ленточного фундамента

Требуемая ширина подошвы определяется отношением расчетного сопротивления основания к линейно распределенной нагрузке.

Ранее мы определили погонную нагрузку, действующую в уровне подошвы фундамента – 7925кг/м. Принятое сопротивление грунта у нас составило 2,15кг/см2. Приведём нагрузку в те же единицы измерения (метры в сантиметры): 7925кг/м=79,25кг/см.

Ширина подошвы ленточного фундамента составит: (79,25кг/см) / (2,15 кг/см2)=36,86см.

Ширину фундамента обычно принимают кратной 10см, то есть округляем в большую сторону до 40см. Полученная ширина фундамента характерна для легких домов, возводимых на достаточно плотных суглинистых грунтах. Однако по конструктивным соображениям в некоторых случаях фундамент делают шире. Например, стена будет облицовываться фасадным кирпичом с утеплением толщиной 50мм. Требуемая толщина цокольной части стены составит 40см газобетона + 12см облицовки + 5см утеплителя = 57см. Газобетонную кладку на 3-5см можно «свесить» по внутренней грани стены, что позволит уменьшить толщину цокольной части стены. Ширина подошвы должна быть не менее этой толщины.

расчет нагрузки на медь качения для эффективной шаровой мельницы

Расчет основных конструкций

Устройство крыши расчет основных размеров и определение угла наклона крыши. Сбор нагрузок на крышу (постоянная снеговая и ветровая нагрузки). Расчет стропилы на прочность.

Как рассчитать нагрузку на фундамент калькулятор

В данной статье будет рассмотрено как правильно определить расчет нагрузки на фундамент дома и какая информация для этого понадобится.

Расчёт фундамента (калькулятор) как правильно

Расчет фундамента на примере бани 6&#2154 метра. Произведя расчет количества бетона для фундамента калькулятор учтет следующие данные тип сооружаемого основания.

Как рассчитать нагрузку на фундамент

Расчет нагрузки на столбчатый фундамент В целом подготавливая проект дома застройщик уже знает с какими строительными материалами будет иметь дело поэтому расчет этих нагрузок мы вкратце описали.

Расчет выдергивающей нагрузки на сваю

Расчет столбов для Если нагрузки на выдёргивание имеют значительную величину то применяют буронабивные сваи с выполнением уширения пятки

Приведен расчет нагрузки на скат крыши с углом наклона 30&#176 Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия s 0 определятся по

расчет нагрузки на фундамент калькулятор

расчет нагрузки на фундамент калькулятор mirsvai. Loading. Unsubscribe from mirsvai? СТРОИМ ДЛЯ СЕБЯ Duration 17:09.

Строительные калькуляторы

Расчет нагрузки на фундамент Update Расчет балки на прочность Update Расчет балки на прогиб

Как рассчитать нагрузку на фундамент расчет материалов

С чего начать возведение фундамента и что необходимо при этом учитывать какую роль играют показатели грунта при строительстве. Допустимые деформации строений и как рассчитать нагрузку на фундамент.

Как определяется грузовая площадь при сборе нагрузок на фундамент?

Грузоваяплощадь определяется различно дляжилых, общественных и производственныхзданий.

показаны две грузовые площадидля сбора нагрузок на ленточные фундаментывнутренней (Б) и внешней (А) стен жилогодома. Для внутренней несущей стеныширина грузовой площади принимаетсяравной 100 см, а длина определяетсяполовиной расстояния в чистоте междустенами в направлении длинной стороныплиты перекрытия. Из-за наличия оконныхпроемов в наружных стенах ширина грузовойплощади принимается равной расстояниюмежду осями оконных проемов вдольздания, а длина половине расстояния в чистоте междустенамипоперекздания.

Вотличие от жилых зданий с несущиминаружными и внутренними стенами впромышленных зданиях несущий каркасвыполняется из колонн, ригелей и плитперекрытия. Поэтому при сборе нагрузокна отдельно стоящие фундаменты подколонны ширина и длина грузовой площадиопределяются половиной расстояниямежду соседними осями здания.

Ф.4.1. На какие две группы подразделяются предельные состояния?

Существуютдве группы предельных состояний: перваяпо несущей способностии общей устойчивости и втораяпо деформациям. При расчетах по первойгруппе ограничиваются величины усилий,при расчетах по второй группе основнымограничением служат предельныедеформации.

Основнойцелью расчета по предельным состояниямявляется ограничение усилий (по первомупредельному состоянию) или деформаций(по второму предельному состоянию),чтобы эти предельные состояния ненаступили, то есть была бы обеспеченав дальнейшем возможность эксплуатацииздания или сооружения.
