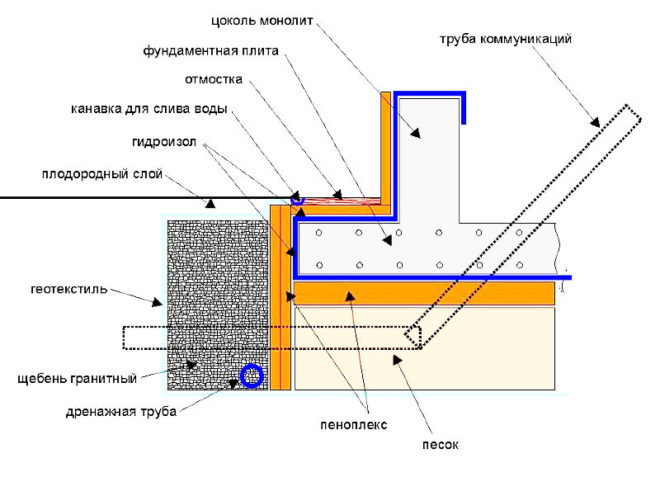

Гидроизоляция монолитной плиты фундамента

Правила гидроизоляции фундаментной плиты

1. Рекомендуется следить, чтобы слой защиты был плотным, без трещин и разрывов.
2. Там, где наиболее вероятны воздействия грунтовой воды, необходимо сделать дополнительную герметизацию.
3. Если уровень залегания вод достаточно высокий, нужно организовать грамотный дренаж.
4. Перед выбором материала для гидроизоляции фундамента плиты учитывается специфика основания, его глубина заложения и окружающие факторы на объекте.
5. Не следует забывать про устройство отмостки, которая предохранит от стекающих с кровли и стен осадков.

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

• мелкопесчаных, пылеватых, супесях;
• глинистых, суглинках;
• водонасыщенных;
• насыпных;
• слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Плюсы и минусы фундамента монолитная плита

Преимущества:

1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

• повышает устойчивость к изгибающим деформациям;
• позволяет равномерно распределить вес от надземной части сооружения;
• благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

1. Большой расход материала.
2. Значительные трудозатраты.
3. Высокая стоимость конструкции.
4. Для их устройства обязательно потребуется строительная техника.

Опалубка для монолитного фундамента: пошаговая инструкция

Опалубка для монолитного основания своими руками

Прочность и долговечность строения во многом зависит от основания. Неправильный выбор фундамента или допущенные ошибки на этапе его возведения могут привести не только к серьезным материальным затратам, но и к разрушению строения.

Основной проблемой при возведении фундамента является неустойчивый грунт. Именно от этого фактора зависит выбор основания. В большинстве случаев на слабых грунтах возводят монолитный фундамент.

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

• Съемная конструкция удаляется после застывания бетона.
• Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок. Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками.

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

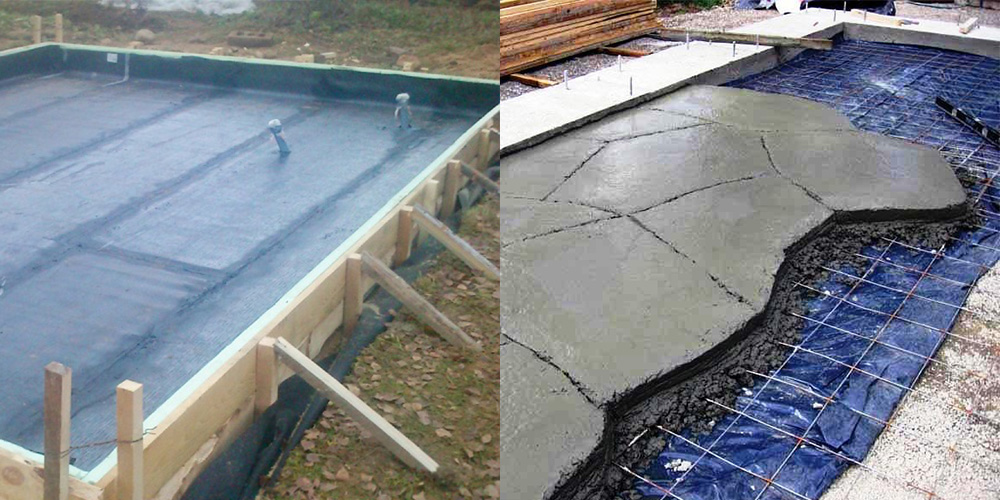

Правила установки опалубки

На опалубку возлагается несколько основных задач:

• Способность выдерживать давление бетонного раствора.
• Сохранять заданную форму.
• Возможность легкой и доступной сборки.
• Должна быть максимально герметичной, чтобы предотвратить утечку бетонной смеси.

При устройстве опалубки для монолитного фундамента важно соблюдать основные правила:

• Нельзя устанавливать стойки и подпорки на вскопанном или насыпном грунте. Конструкция должна быть надежной и максимально устойчивой. На слабых грунтах под опорные стойки лучше подложить обрезки досок.
• Принимая во внимание воздействие на опалубку большой массы бетона, нужно обеспечить неизменное положение щитов на длительный срок.
• На проблемных грунтах не исключается возможность монтажа опалубки на специальных фундаментных обрезах. Их заглубляют ниже точки промерзания грунта, что делает конструкцию более устойчивой и крепкой.

Сборка опалубки

Главная функция опалубки – возможность придать фундаменту правильную форму. Собирать опалубку можно разными способами. Все зависит от материала, используемого для устройства опалубки. Также учитывается характеристика фундамента и индивидуальные предпочтения. Сборка опалубки для монолитного фундамента проходит в несколько этапов:

Сборка опалубки для монолитного фундамента

Таким образом, принимая во внимание важность такого элемента строительства, как фундамент, требуется соблюдать правила и инструкции при устройстве опалубки для монолитного фундамента. Только в этом случае можно получить крепкое надежное основание для строительной конструкции.

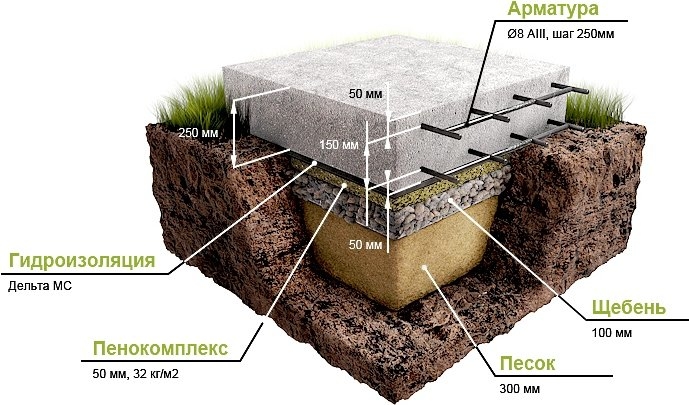

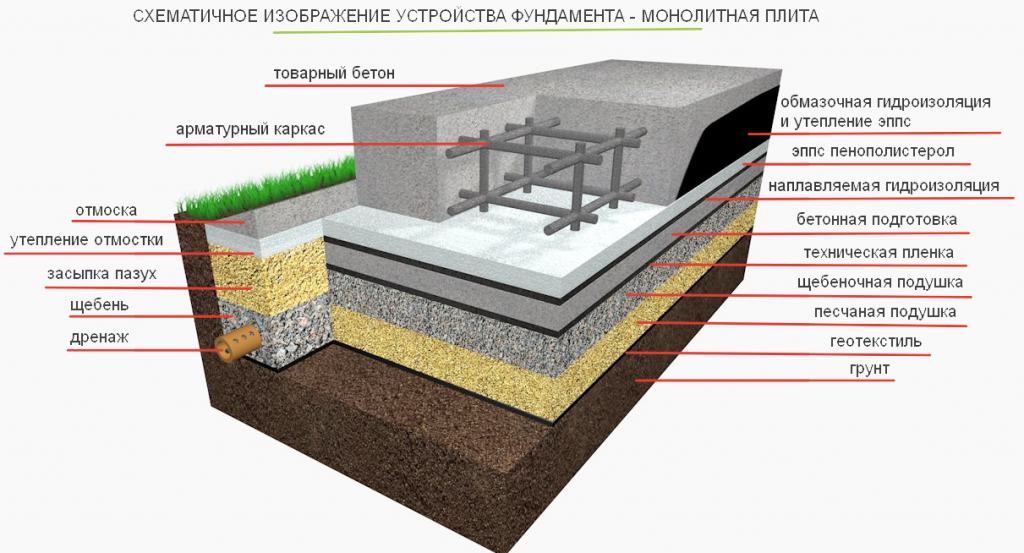

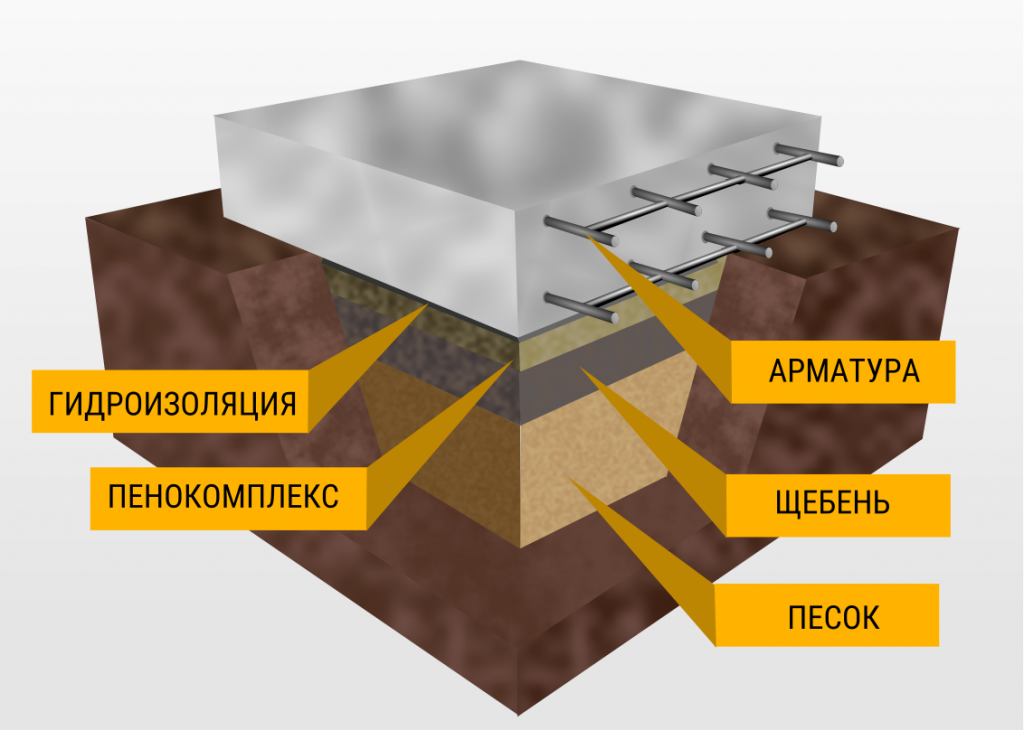

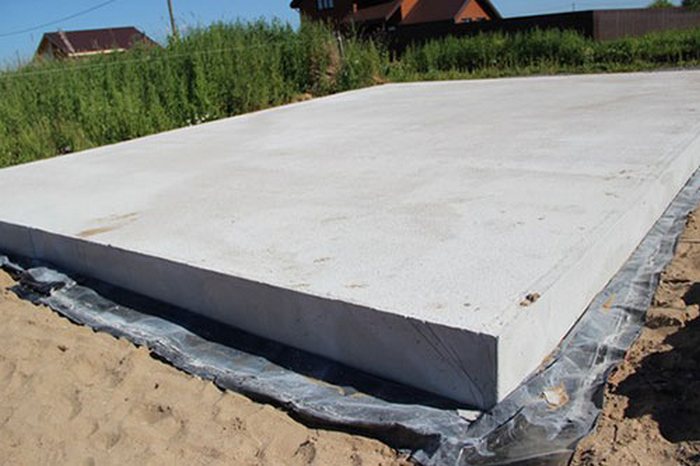

Особенности и устройство фундамента плиты

Фундамент в виде цельной бетонной плиты, усиленной стальной арматурой, достаточно популярен. Он используется для крупных многоэтажных строений или массивных железобетонных конструкций.

Этот вид оснований формируют на различной высоте от уровня грунта:

• мелкозаглубленный вариант сооружают в предварительно подготовленном приямке путем заливки бетонной смеси на песчано-щебеночную подушку;
• незаглубленное основание формируется непосредственно на спланированную поверхность грунта методом бетонирования в щитовую опалубку.

Указанные разновидности оснований усиливаются арматурным каркасом, который собирается на утрамбованной щебеночно-песчаной подсыпке.

Технология регламентирует различные способы формирования плитной основы:

• цельное основание сооружается в процессе непрерывной заливки бетонной смеси в опалубку с арматурным каркасом;
• сборный вариант предусматривает использование стандартных железобетонных панелей, зазоры между которыми бетонируются.

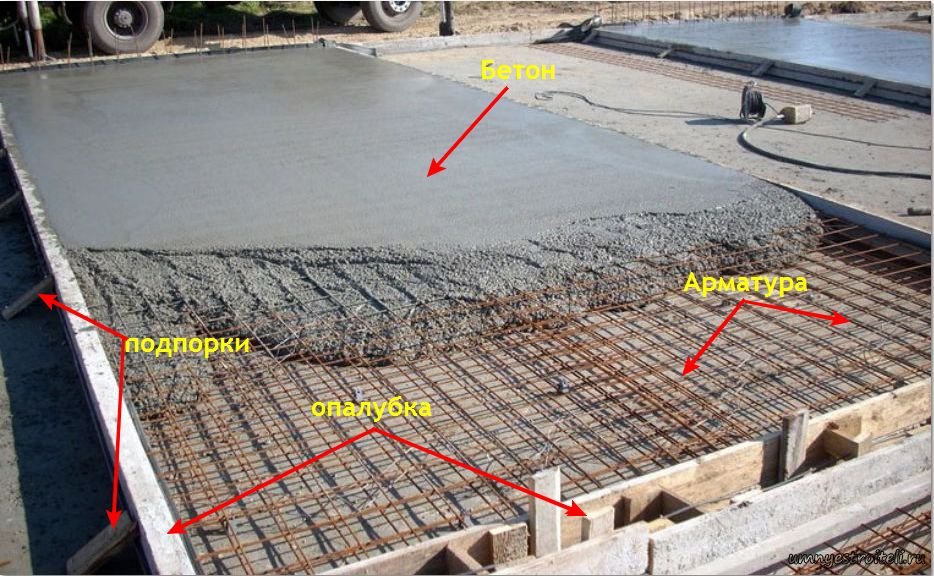

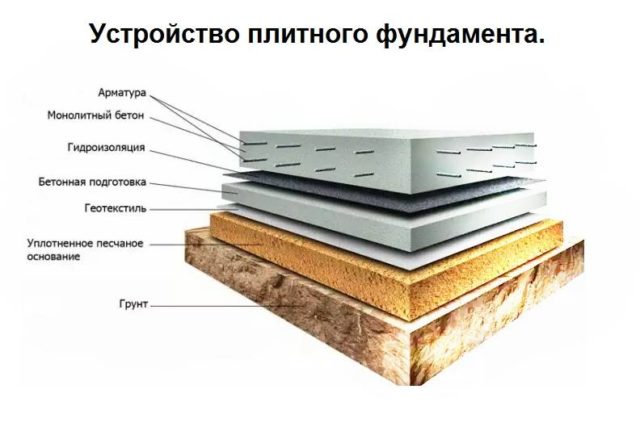

Плитный фундамент, или монолитная плита, относится к мелкозаглубленным или незаглубленным фундаментамПользуется популярностью монолитная конструкция, изготавливающаяся по следующему алгоритму:

1. Извлекают грунт, подготавливая приямок.
2. Формируют щебеночно-песчаную подушку и тщательно уплотняют ее.
3. Устанавливают опалубку и застилают пленкой подсыпку.
4. Собирают арматурный каркас и неподвижно размещают в опалубке.
5. Производят непрерывную заливку бетонной смесью и уплотняют ее.

Важным моментом, влияющим на продолжительность эксплуатации основания, является профессионально выполненная гидроизоляция фундаментной плиты. Она осуществляется различными методами, затрудняя проникновение влаги в бетон.

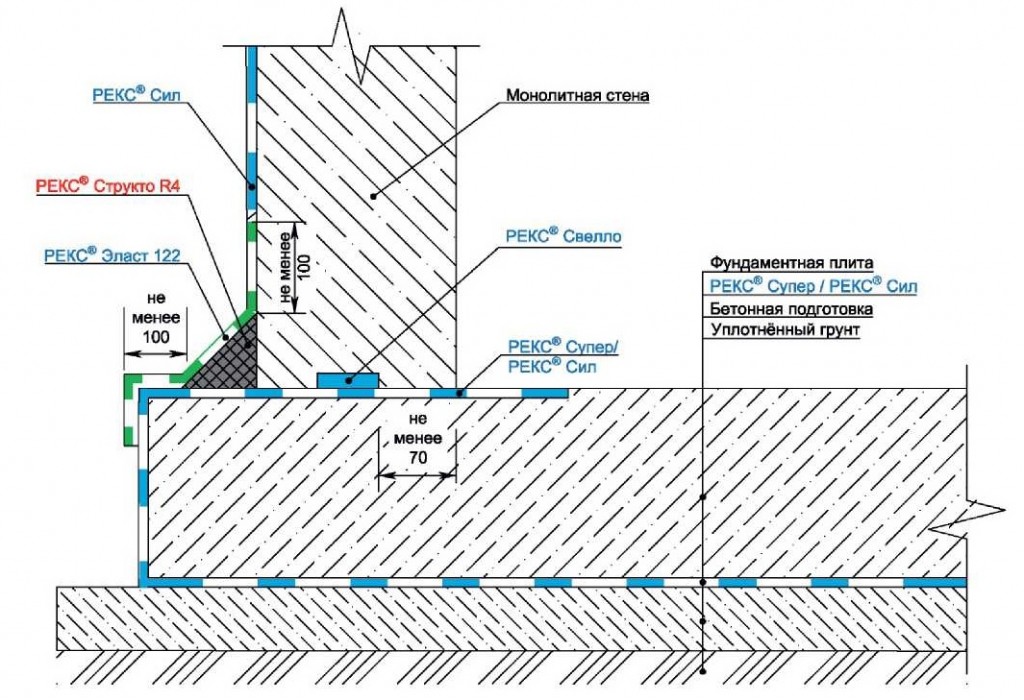

Методы гидроизоляции монолитного фундамента

Покрытие фундаментной плиты проникающей гидроизоляцией техниколь Современная строительная индустрия предлагает несколько видов гидроизоляции:

1. Обмазочная. Гидроизоляция легко наносится, обладает значительным сроком службы и относительно недорогая.
2. Проникающая гидроизоляция. Появилась относительно недавно, но уже успела зарекомендовать себя с лучшей стороны. Благодаря специальной структуре, она проникает даже в минимальные поры, там твердеет и кристаллизуется. Производится на основе битума и полиэстера или полиэфира (высокомолекулярные соединения, которые получают приемущественно поликонденсацией многоосновных кислот), дополнительно используются минеральные и полимерные добавки, улучшающие характеристики гидроизоляционного слоя.

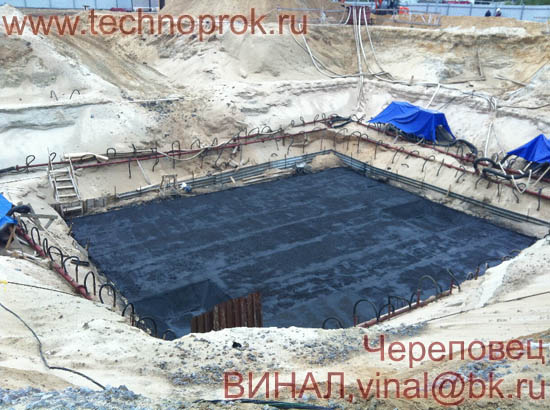

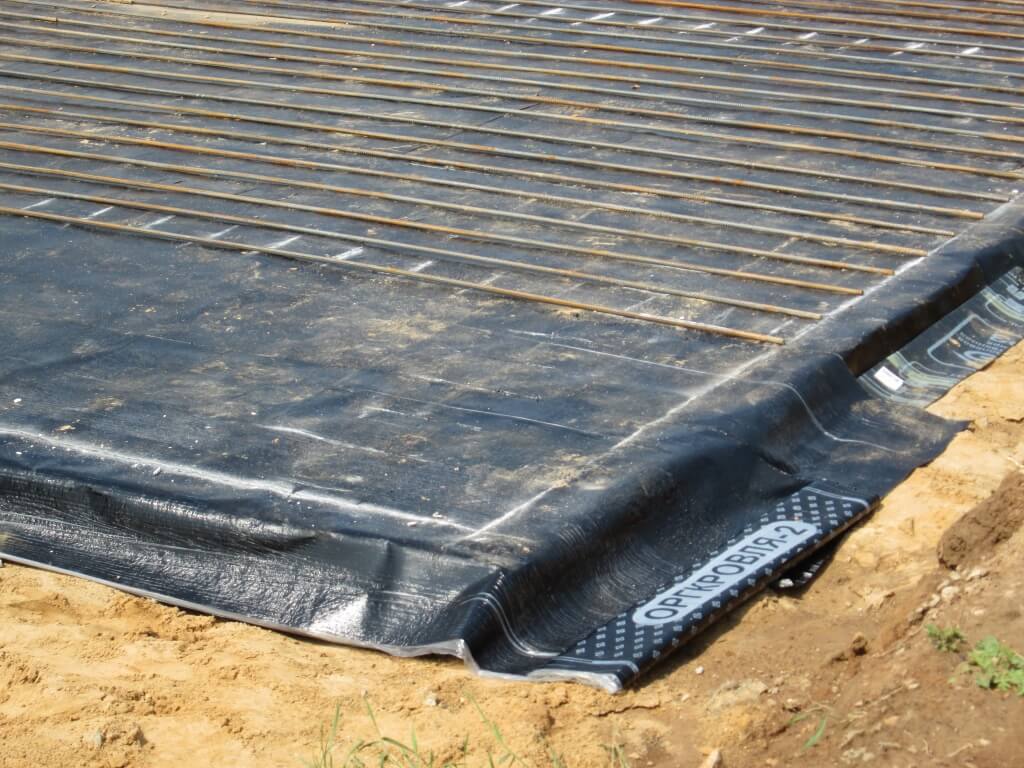

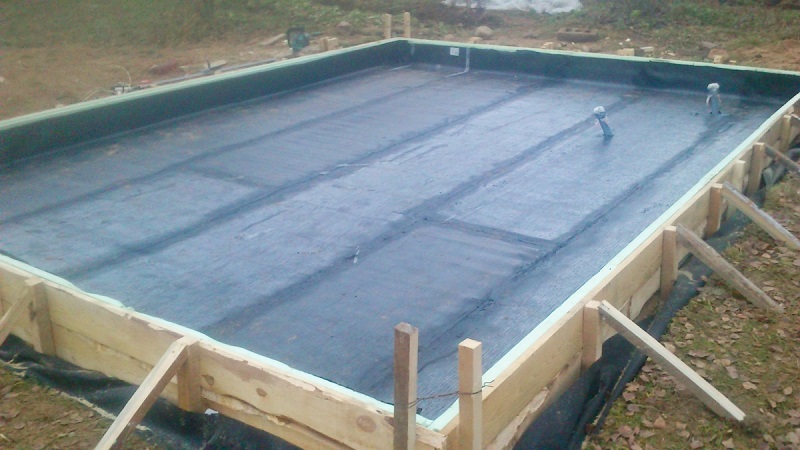

3. Рулонная гидроизоляция. Это классический вариант, стоит дешево и доступен среднему уровню достатка потребителя. Но срок службы рулонной гидроизоляции относительно небольшой и она подвержена механическому воздействию.

Подготовка для нанесения резины

Перед началом работ необходимо всю поверхность убрать и прочистить, желательно под сильным водяным напором, чтобы на основании не осталось ни соринки. Далее проверяется наличие больших трещин, так как при заливке где-то мог быть плохо перемешанный бетон и в том месте образовывается трещина. Ее нужно залить, чтобы не было большого углубления, и жидкая резина не имела возможности прорваться.

Делается горизонтальная обработка монолитного основания жидкой резиной. Для этого пульверизатором разбрызгивается готовый состав равномерно по поверхности, ряд за рядом, без пропусков. После первого шара желательно нанести второй перпендикулярно нижележащему для более плотного покрытия и невозможности пропусков.

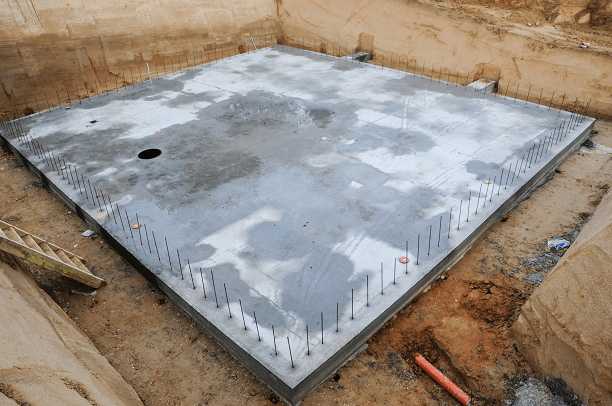

После обработки плиты производится возведение фундаментных монолитных стен. Следует не забыть, что плита основания выносится за пределы стен на 20-30 см. То есть размер плиты под строением больше чем сам дом. Это делается для лучшей состыковки гидравлической изоляции стен с изоляции плитного основания. Гидроизоляция стыков плит производится перед основным нанесением сплошного пленочного покрытия жидкой резиной. Они расчищаются от мусора и заполняются резиной.

Когда выведены стенные блоки фундамента, получается сплошная коробка, которая опирается на сплошную плиту. Гидроизоляция под монолитную плиту, которая была произведена, заизолировала строение от поступления воды через внутренние капилляры. Далее производится изоляционная защита боковин фундамента, чтобы получился сплошной резиновый мешок.

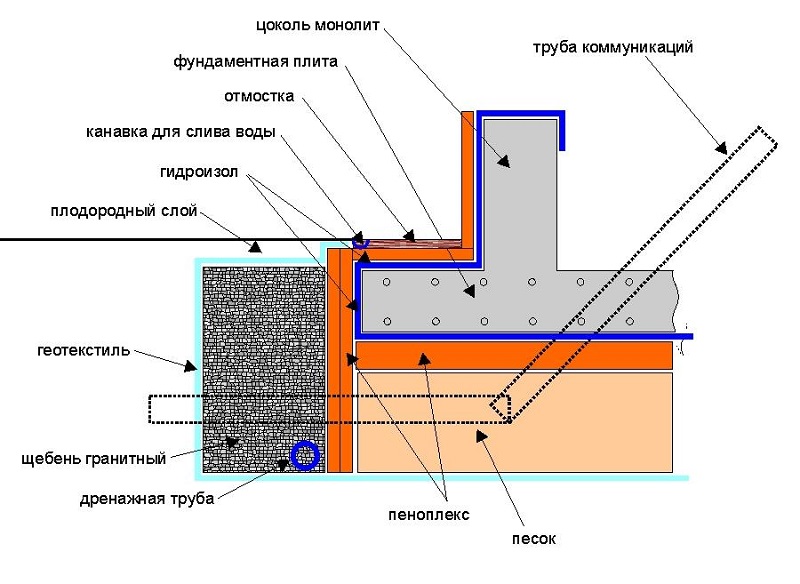

Материалы и методы устройство гидроизоляции цоколя

Как уже упоминалось ранее, самый правильный способ устройства изоляции цоколя — это сделать все работы снаружи дома. При выполнении работ снаружи перед производителем работ встаёт нелёгкий выбор методов, технологий и материалов при помощи которых можно выполнить гидроизоляцию цокольного этажа дома.

Обмазочные мастики

К обмазочному материалу относиться достаточно большая палитра различных мастик, наносимых на поверхность обмазочным способом с использованием кисти или валика. Обмазочные материалы отличаются своими характеристиками и компонентами.

Основные виды обмазочных мастик:

• Битумные – Основным активным веществом в таких мастиках будет модифицированный битум с различными полимерными добавками. Битумные обмазочные составы пользуются большим спросом и широко применяются в производстве гидроизоляционных работ, однако большинство дешёвых битумных мастик неспособны выдержать агрессивную среду и постоянное давление воды в течение долгого времени и как правило приходят в негодность спустя 2-5 лет. Качественной альтернативой битумным мастикам является жидкая резина.
• Полиуретановые – Основной компонент это полиуретан.
• Полимерцементные – Основной компонент в таких составах это цемент с полимерными добавками.

Обмазочные составы наносятся на поверхность в 2-3 слоя после высыхания предыдущего. Некоторым мастикам перед нанесением требуется грунтовка основания.

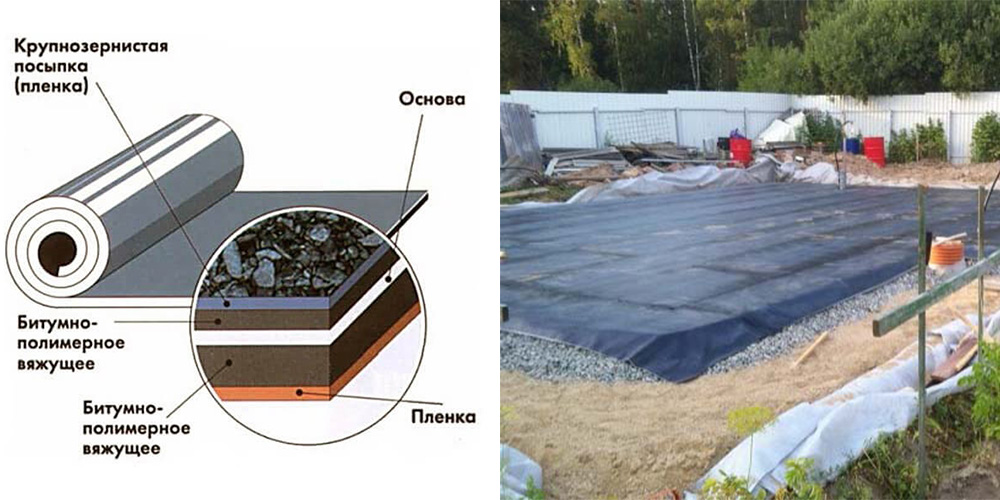

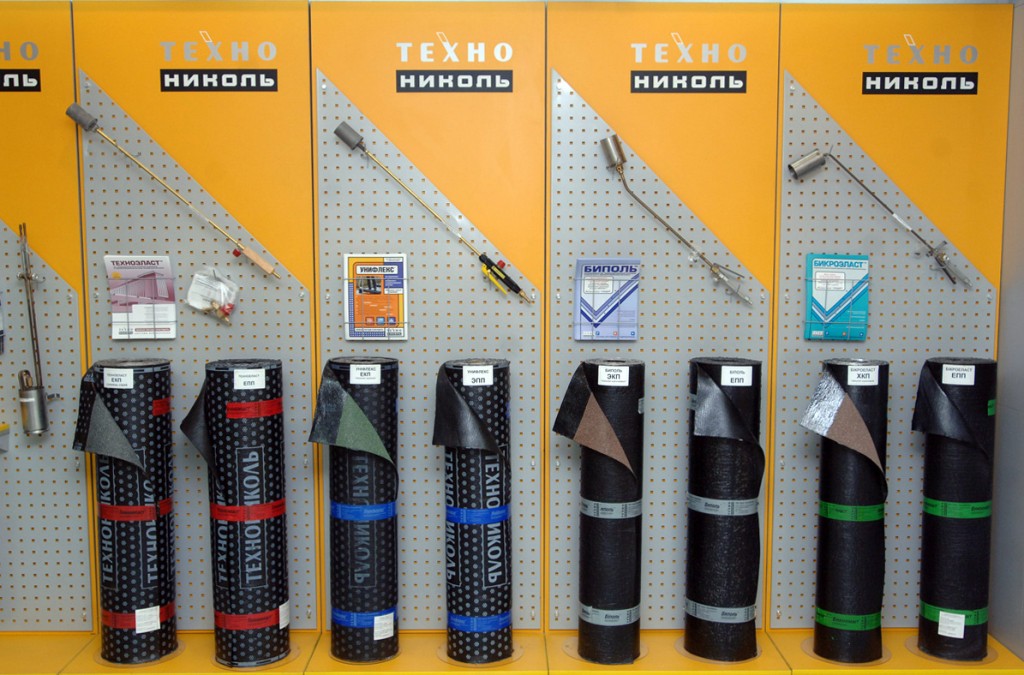

Рулонные материалы

Рулонные материалы поставляются в рулонных и имеют различные назначения, характеристики, а также способы их монтажа. Рулонная изоляция это один из самых распространённых методов устройства гидроизоляции, однако у этого вида мембран есть характерные недостатки.

Недостатки рулонных видов изоляции:

• Наличие швов между листами или рулонами – Швы это самое слабое место в любом покрытии;
• Отсутствие 100% адгезии к основанию – У рулонных видов изоляции нет полноценного сцепления с основанием, что даёт воде возможность застаиваться и переходить из одного места в другое под изоляционным ковром.

Основные рулонные материалы:

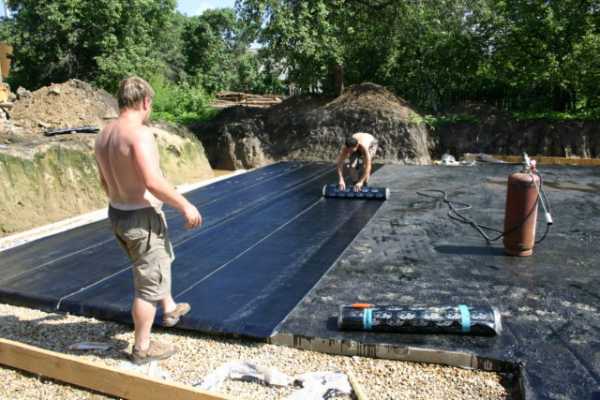

• Наплавляемые – Наносятся на поверхность внахлёст в 15см, при помощи наплавления с использованием горелки. Наплавляемые мембраны рекомендуется наносить в 2-3 слоя перекрывая швы предыдущего;
• Оклеечные – Имеют самоклеящееся основание, с помощью которого материал приклеивается к поверхности. Также как и в наплавляемых листах, оклеечные листы тоже необходимо устанавливать внахлёст и в несколько слоёв;
• ПВХ и ТПО мембраны – Прочные водонепроницаемые мембраны, предназначенные для механического крепления на вертикальную или горизонтальную поверхность. ПВХ мембраны крепятся между собой при помощи горячего воздуха. ПВХ рулоны монтируются в 1 слой.

Жидкая резина

Гидроизоляция жидкой резиной считается одним из наиболее эффективных методов устройства бесшовного гидроизоляционного покрытия.

Жидкая резина — это битумно-латексная эмульсия образовывающая гидроизоляционное покрытие со следующими характеристиками:

• Отсутствие швов;
• 600-800% растяжения;
• 100% адгезия к поверхности;
• Срок службы 50 лет.

Благодаря своим уникальным характеристикам жидкая резина идеально подойдёт в качестве гидроизоляции большинства сооружений в том числе и всех элементов конструкции цокольного заглублённого этажа.

Сравнительная таблица и рекомендации

В данной таблице приведены основные различия между разными категориями материалов.

Открыть таблицу

Рекомендация: Иногда стоит прислушаться к известной пословице — «Хорошо дешево не бывает. Цена по товару, и товар по цене». При выборе нужного вам материала не покупайте его на рынках и не гонитесь за дешёвыми составами – как правило, дешёвые материалы, не работают или приходят в негодность спустя 1-2 года, а переделка гидроизоляционного покрытия, может вам дорого обойтись, уже не говоря о повреждениях, которые могут быть в случае протечек.

Современные способы защиты основы

Современные строительные технологии предусматривают три способа, среди которых:

• проникающий: специальная смесь наносится на поверхность и кристаллизуется. Образовывается плёнка, обладающая гидрофобным действием, что препятствует проникновению влаги;
• рулонный: популярен метод на территории стран СНГ, жители которых используют простую технологию. Средний срок эксплуатации равен 2 – 3 годам, не более. При использовании дешевого материала, срок снижается до одного года. Заключается в покрытии площади специальным слоем под воздействием внешней температуры (газовой горелки). Несмотря на низкий срок эксплуатации, этот способ подходит для покрытия больших площадей;
• обмазочный: простой способ защиты основы. Выбирают по причине низкой себестоимости.

Принципы, которыми нужно руководствоваться при защите:

Гидроизоляция сборного плитного фундамента

При установке фундамента из сборных плит особое внимание уделяется гидроизоляции стыков и деформационных швов. Соединение отдельных плит конструкции выполняется полиуретановыми шнурами, полимерными герметиками и обмазочными материалами.

Важным моментом на этом этапе работ является создание непроницаемой для влаги мембраны, с одновременным сохранением подвижности стыков плит фундамента. В большинстве случаев оптимальным вариантом является совмещение нескольких технологий изоляции, с обязательным выполнением отсечной горизонтальной мембраны.

Это важно, так как без ее создания влага из подвального помещения будет непременно проникать вовнутрь жилых комнат. Принципы проведения гидроизоляции плит фундамента имеют так же свои особенности во время их выполнения.

Гидроизоляция фундамента выполняется двумя разными способами, каждый их которых незаменим в своем предназначении. Это вертикальная и горизонтальная изоляция. Первая из которых необходима для герметизации стен фундамента, в целях предотвращения наружных протечек, а вторая, как предохранение от негативного воздействия компонентов грунта.

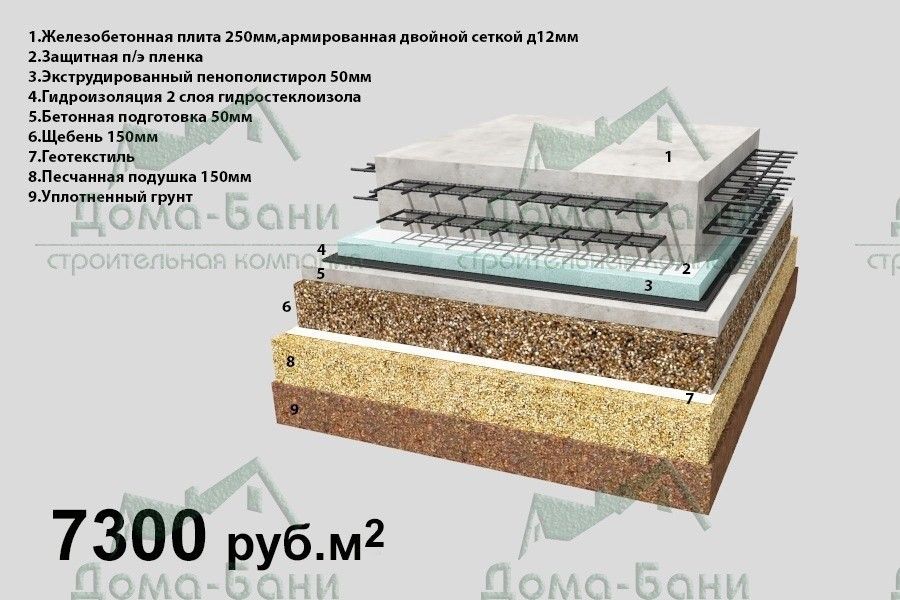

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП «Основания зданий и сооружений» бывший СНиП В противном случае придется рассмотреть возможности:

• расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
• замены подстилающей породы на гравийно-щебеночные отсыпки;
• снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
• изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Гидроизоляция фундаментной плиты: правила и способы

Как известно, со временем фундамент может начать разрушаться, чем вызовет перекос здания и разрушение конструкции. Именно поэтому многие строители обеспечивают гидроизоляцию фундаментной плиты еще на этапе строительства.

Обработка монолитной плиты может осуществляться по различным методикам и с использованием различных материалов. К примеру, часто применяются рулонные гидроизоляты, оклеечные материалы, пропитки и обмазочные средства.

Выбор материала и методики гидроизоляции осуществляется в зависимости от имеющихся средств в бюджете, технической возможности использовать ту или иную технику и прочих условий.

Зачем нужна гидроизоляция?

Гидроизоляция монолитной плиты необходима в первую очередь для сохранения устойчивости и стабильности здания. Защищать фундамент необходимо, поскольку часто он страдает от грунтовых вод и подземной влаги, которая со временем просто разрушает основание дома. Средств для гидроизоляции сегодня достаточно много, использоваться для монолитного фундамента может практически любой. Выбор определяется только желанием и возможностями домовладельца.

При решении вопроса о необходимости гидроизоляции следует учитывать, что любой материал или конструкция, которые имеют прямой контакт с почвой, подвергаются следующему воздействию:

• Подземных водных потоков. Уровень вод, их напор и степень воздействия могут изменяться, поэтому не исключается возможность подмывания фундамента, что часто приводит к его разрушению.
• Потоков фильтрационных вод. В данном случае имеются ввиду дождевые стоки, стоки талых вод и другие разновидности потоков, в том числе, и случайные.
• Со стороны влаги, которая располагается в почве. Грунт накапливает в себе воду после осадков, а также влагу из подземных вод, а затем начинает под воздействием давления поднимать ее наверх, напитывая бетон.

Гидроизоляция фундаментной плиты помогает решить некоторые задачи и устранить влияние влаги на бетон:

1. Предотвратить появление ржавчины в армированных конструкциях, которые используются для укрепления бетона. Гидроизоляционный материл позволяет уберечь основание дома от проникновения воды, и тем самым обеспечить его длительное функционирование.
2. Защитить само здание от проникновения вод внутрь. К примеру, часто через незащищенное основание вода попадает в подвалы, подполья и т.д.

Чтобы подобрать подходящий материал для гидроизоляции плиты фундамента, необходимо произвести некоторые замеры и исследования. Например, нужно определить влажность воздуха, а также наличие грунтовых вод, их движение и напор. Это позволит подобрать материал, который максимально сможет защитить основание от возможной опасности.

Однако, есть специалисты, которые считают, что необходимость в гидроизоляции плитного фундамента существует не всегда. К таковым условиям относят:

• Размещение монолита на поверхности грунта, без заглубления в почву.
• Если под подошвой плиты была сделана специальная подушка из нерудных материалов.
• Если, согласно исследованиям почвы, уровень грунтовых вод не поднимается выше, чем на один метр.
• В случаях, когда по периметру основания располагаются дрены, образующие замкнутый контур.
• Когда засыпка граней плиты сделана с применением песка.
• Если на почве сделана отмостка.

В такой ситуации считается, что потоки воды от дождя или таяния снега не принесут вреда, так как собираются при помощи отмостки. Влага, которая скапливается в почве, не способна навредить бетону, так как этому будут препятствовать нерудные материалы. Кроме того, не происходит капиллярное всасывание, так как существует защита слоя из песка.

На практике же многие строители рекомендуют обеспечивать лучшую гидроизоляцию под фундаментную плиту, так как порой могут возникать неожиданные явления, а потоки воды снизу приобретать больший напор, который не выдержат нерудные материалы или песок.

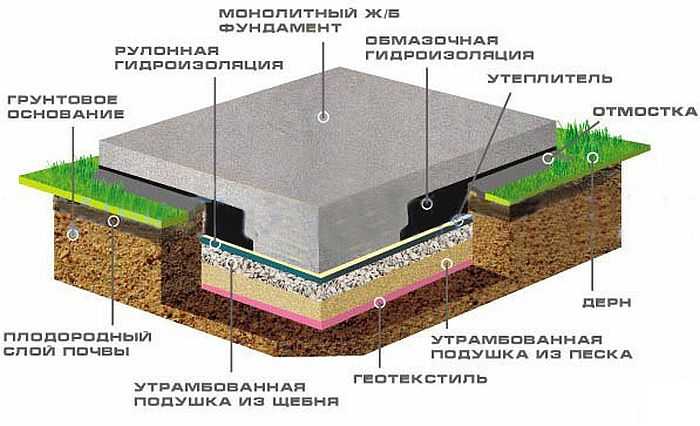

Разновидности гидроизоляции

Если вы все же пришли к мнению, что есть необходимость в обеспечении гидроизоляции монолитной плиты фундамента, следует на начальном этапе возведения основания и применения влагоизоляционных материалов учесть следующие моменты:

1. Перед обустройством самой плиты на площадке предварительно уничтожается плодородный слой.
2. Для более устойчивого положения конструкции делается подушка под основанием из слоя песка и щебня.
3. Крупный щебень может легко повредить влагоизоляционную пленку или рулонные материалы, поэтому лучше использовать его мелкие фракции. Если щебень будет расположен не ровно, обеспечить герметичность нахлестов или стыков материала будет просто невозможно.

Вследствие указанных причин строители часто сначала заливают бетоном поверхность площадки, чтоб получить ровный слой, а затем уже делают подушку. Для обеспечения гидроизоляции фундамента используются следующие материалы:

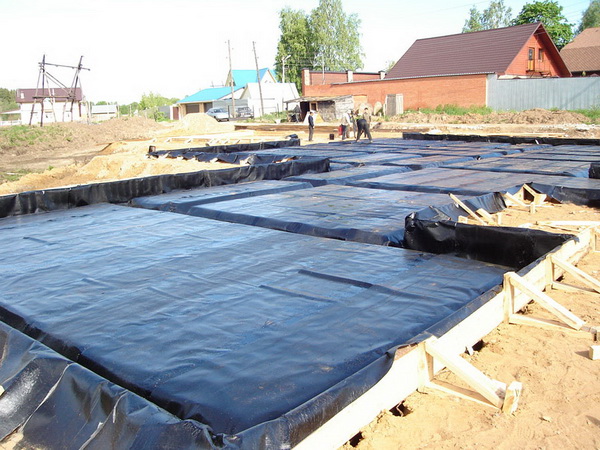

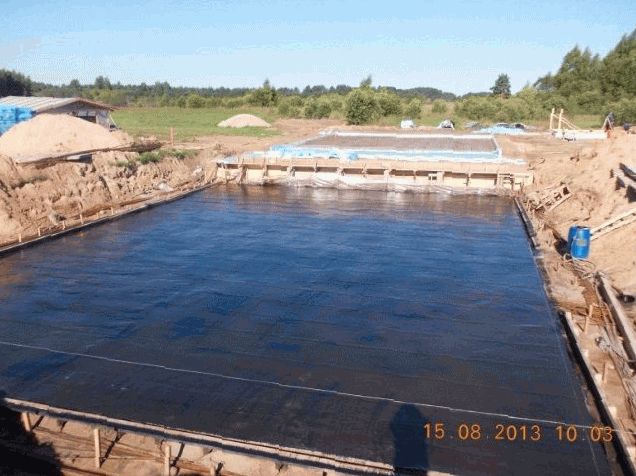

• Рулонные материалы – наиболее распространенный вариант. Также к этой группе часто относят различные влагоизоляционные пленки. Наиболее популярный представитель – рубероид.
• Пенетрирующие составы. После нанесения на бетон вещества создают разницу потенциалов, чем меняют его структуру.
• Добавки к бетону. Сегодня существует немало веществ, которые вводятся в бетонный раствор, а затем уже производится заливка основания.
• Обмазочные материалы. В основном применяются для гидроизоляции ленточного фундамента, для плит не особо подходит, так как отсутствует возможность обмазать подошву основания.

Для гидроизоляции монолитных плит наиболее подходящим вариантом являются рулонные материалы, добавки и составы. Последние два варианта существенно сокращают расходы и временные потери. Рулонные материалы могут обходиться дороже, в зависимости от цен в регионе. Кроме того, укладка рубероида или других материалов данной группы может занять достаточно много времени. Однако, вместе с тем, рулонные материалы считаются одними из самых надежных.

Гидроизоляция фундаментной плиты Ссылка на основную публикацию

Гидроизоляция монолитной плиты фундамента

Избыточная влажность совсем не продуктивным образом влияет на строительные работы. История знает много примеров, когда неправильная гидроизоляция фундаментной монолитной плиты приводила к полной перестройке всего здания. Таких досадных ошибок можно избежать, изучив все нюансы этой проблемы.

Вода очень агрессивно себя ведет по отношению к бетону. Данный строительный материал может похвастаться своей пористой структурой, позволяющая легко впитывать жидкость.

Грунтовая влага имеет целый ряд минералов, которые проникая в бетон, кристаллизируются, увеличиваясь тем самым в объемах. В результате этого, значительно разрушается массив бетона.

Гидроизоляция плиты фундамента призвана разрешить и другую проблему: при попадании воды в бетон, последняя выматывает из него все соли. Это опять же приводит к разрушению фундамента.

Имеется еще одна проблема, которая рождается в результате неправильно выполненной гидроизоляции. Материал стен вытягивает влагу из фундамента. Это приводит к сырости в помещении и плесени на стенах. Новый ремонт в таком случае не за горами.

Гидроизоляция фундаментной плиты производится во всех без исключения зданиях, имеющих подвалы. Гидроизоляция монолитного фундамента может производиться несколькими способами. Все они имеют как свои плюсы, так и минусы.

Рассмотрим, какими способами можно изолировать фундаментную плиту от влаги извне.

Очень распространена обмазочная гидроизоляция фундаментной монолитной плиты. Она достаточно проста, способствует хорошей защите от влаги и имеет долгий срок эксплуатации.

Проникающая гидроизоляция плиты фундамента появилась относительно недавно. Это современный способ защиты здания от влаги. При нанесении специальной смеси на бетон происходит реакция кристаллизации, вследствие чего запечатываются самые мелкие поры бетона.

Рулонная гидроизоляция фундаментной плиты существует уже достаточно долго. Это простой и надежный способ защиты здания от влаги. Однако следует признать, что долговечность такого метода не слишком велика.

Самой главной проблемой в конструкции цельной плиты является гидроизоляция монолитного фундамента снизу, так как он обладает значительной площадью. Чаще всего работы подобного рода производят с помощью обмазочных или рулонных материалов.

Раньше при постройке надежного гидробарьера практически повсеместно применялся рубероид. Это материал, на который наносится сверху битум. Большой долговечностью он похвастаться отнюдь не мог, так как картонная основа достаточно быстро теряла свои продуктивные свойства.

Прочность на изгиб рубероида также невелика. Но зато он обладал хорошей сопротивляемостью перепадам температур и ультрафиолетового излучению.

Однако битум также не был достаточно вязким и эластичным. Вследствие чего, материал достаточно быстро растрескивался. Таким образом гидроизоляционный барьер переставал быть герметичным.

Защитный слой фундаментной плиты все чаще делается из современных строительных материалов, которые обладают надлежащей прочностью и надежностью. В первую очередь используются стеклоизол и рубемаст, которые относятся к устройствам рулонной гидроизоляции.

В их основе лежит стеклоткань или стеклохолст. Основа в свою очередь пропитывается битумом, в состав которого входят модифицирующие добавки. Вследствие этого, материал обретает эластичность, и хорошую прочность на изгиб. Сопротивляемость к перепадам температур также на уровне.

Гидроизоляция под фундаментную плиту рулонного типа удобна тем, что она просто укладывается на отсыпку из гравия и песка. Дополнительная стяжка при этом совсем не требуется. С помощью мастики стыки между полосами материала самым тщательным образом проклеиваются.

Сам процесс укладки производится очень оперативно. Из специальных приспособлений необходима только горелка, которая будет разогревать мастику.

Обмазочная гидроизоляция фундаментной плиты с применением битумной мастики – наиболее современный способ защиты основы здания от влаги. Она производится с помощью нанесения модифицированного битума на фундамент. В качестве устройства, необходимого для такой работы может выступать кисть, валик или распылитель.

Гидроизоляция фундаментной монолитной плиты таким способом подразумевает нанесение на песчано-щебеночную подушку слоя цементной стяжки.

Этот процесс необходимо проделать с подошвой фундамента. После самой заливки можно наносить гидроизоляцию на верхние и боковые стороны фундамента.

Похожим способом производится и гидроизоляция фундаментной плиты проникающего типа. Цементная стяжка укладывается на основание из гравия и песка. После чего она покрывается рулонными материалами.

Уже после заливки на все боковые и верхние поверхности наносится проникающая изоляция. Такой защитный слой фундаментной плиты является наиболее высокотехнологичным и эффективным.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

1. Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

   Измеряем уровень и перепад высот грунта на участке

   Роем котлован экскаватором

   Подчищаем дно котлована по уровню высот небольшим экскаватором

2. Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

   Засыпаем дно котлована песком

   Трамбуем песочную подушку специальной машинкой

3. Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

   Подготавливаем арматуру и доску на опалубку

4. Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.

5. Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

   Вяжем арматуру и монтируем опалубку под заливку плиты

   Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.

6. Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

   Начинаем заливку плиты

   В процессе заливки распределяем вручную бетон по всей поверхности

   Бетон должен равномерно покрывать площадь заливки

   Для труднодоступных участков удлиняем лоток бетономашины

   Распределяем весь бетон по поверхности

   Выравниваем поверхность залитого бетона

   Бетон под плиту залит

   Накрываем полиэтиленовой пленкой залитый фундамент

   Готово!

Материалы для гидроизоляции фундамента

Гидроизоляция фундамента дома может выполняться с применением различных материалов. Выбор осуществляется в основном в зависимости от класса помещения и степени защиты от воздействия воды.

Изначально нужно разобраться с существующими классами помещений:

• 4 класс – в частном домостроении помещения с таким классом практически не встречаются. К этому классу относятся комнаты с постоянным, четко установленным температурно-влажностным режимом – например, архивы, библиотеки, лаборатории и т.д.
• 3 класс – наиболее распространен в индивидуальном строительстве. К этой категории относятся жилые помещения, офисы, объекты коммерческой и социально-бытовой сфер. К ним выдвигаются высокие требования относительно микроклимата, обязательно наличие естественной или принудительной вентиляционной системы. Толщина стен должна составлять не меньше 250 мм.
• 2 класс – это подсобные помещения, оборудованные вентиляционной системой. Здесь допускаются только незначительные испарения, без влажных пятен. В этих помещениях возможна установка электроприборов со стандартным рабочим напряжением. Стены должны иметь толщину от 200 мм
• 1 класс – помещения технического назначения, в которых не предусмотрено электроснабжение. Здесь допустимы даже незначительные протечки. Стандартная толщина стен должна составлять более 150 мм.

Таблица 1. Разновидности используемых гидроизоляционных материалов в зависимости от их степени защиты от воды и их совместимость с помещениями разных классов

Виды гидроизоляционных работ с основанием

Сложность работ зависит от типа изоляции. Есть несколько вариантов защиты от влаги. Все материалы для отторжения влаги делятся на две крупные категории: вертикальные и горизонтальные.

Вертикальное сырье эффективно защищает стенки основания, на которых другие материалы не удержатся. Горизонтальная продукция предотвращает контакт бетона с водой по нижней и верхней сторонам заливки – материал устилают перед бетонированием, укрывают сверху после него.

Продукция различается способом нанесения. Сначала, нужно точно определить степень защиты, количество слоев, глубину. Возможно сочетание двух разных типов покрытия.

Метод использования может быть холодным или горячим и непосредственно связан с тем, какой тип мастики используется. Холодная смесь продается в готовом к нанесению виде, а горячую придется разогреть до 60-70 градусов.

Можно взять самоклеящиеся материалы, на обратную сторону которых нанесен слой битумной мастики. Потребуется газовая горелка, которой будет нагнетаться клеящий слой перед креплением.

Проникающий состав создается в очень жидкой форме, призван пропитывать бетон, заполнять бетонные капилляры, препятствуя впитыванию воды.

Окрасочные или штукатурные составы помогают одновременно решать сразу две проблемы – влагостойкость и декоративность покрытия. Оба варианта чаще применяются для внутренних работ, например, на кухне или в ванной.

Инъекционная гидроизоляция относится к категории эффективных мер, предполагает введение жидкого вещества через строительный шприц, что позволяет выполнить нужную степень заглубления.

Монтируемый материал — наиболее плотное покрытие, которое потребует систем крепления, иначе такой вес не удержит ни один клей. Подходит для местности с высоким залеганием подземных вод.

Потребность в гидроизоляции фундамента

Фундамент, как правило, заливается бетонной смесью. Этот материал обладает довольно высокой гигроскопичностью. Если не сделать гидроизоляцию, то в сырой среде начинают размножаться различные микроорганизмы. Если влага воздействует на фундамент здания длительное время, то могут появиться трещины и перекосы, что также негативно отразится на геометрии стен.

Если проектом дома предусмотрено подвальное помещение или цокольный этаж, то отсутствие гидроизоляции фундамента проявит себя такими негативными явлениями, как наличие плесени, сырости и подтёков на стенах. Если уровень грунтовых вод, где возводится здание, достаточно высок, то в помещение может проникать влага и скапливаться на полу, что сделает невозможным использование его по назначению.

Среди основных плюсов проведения подобной технологической операции можно назвать:

• Укрепление конструкции.
• Снижается количество работ по обслуживанию фундамента и стен.
• Делает возможным эксплуатацию цокольных и подвальных помещений.

Вне зависимости от типа фундамента, для продления «жизни» такой конструкции необходима гидроизоляция. Специальные рулонные материалы идеально подходят для этой цели.

Как обезопасить стыки плит сборного фундамента: особенности

Следует понимать, что отдельные элементы фундамента нуждаются в защите от влаги так же, как и конструкция в целом. Швы, образующиеся во время укладки, заполняют таким материалом, как бетон, который имеет свойство в большой степени впитывать в себя влагу. Чтобы это предотвратить, необходимо использовать для запечатывания швов шнуры из полиуретана, герметики и обмазочную гидроизоляцию.

Таким образом, гидроизоляция фундамента – это очень важный и обязательный процесс. Проникнув в фундамент, вода будет способствовать его дальнейшему разрушению. Итогом происходящего станет переделка фундамента и капитальный ремонт. Для того чтобы постройка не пострадала, уже на первых порах необходимо подумать о ее гидроизоляции. Этот процесс подразумевает массу сложностей.

Следовательно, если у вас не имеется определенных навыков в таком вопросе, то лучше всего доверить его разрешение профессионалам.

Рулонные материалы

Рулонную гидроизоляцию фундамента широко используют для защиты цоколя снаружи. Материалом оклеивают также полы подвалов. Группа включает в себя наплавляемую и самоклеящуюся продукцию.

Рулонные изделия часто изготавливают, используя полимер в качестве основы. Что обусловливает их невысокую стоимость. Рулонную оклеечную гидроизоляцию Техноэласт представляют такие продукты:

• Альфа: эта разновидность имеет основание из алюминиевой фольги и полиэстера (в качестве защитного покрытия используют пленку из полимеров), что препятствует не только просачиванию воды, но и проникновению радиоактивных или взрывоопасных газов из почвы, например, радона, метана, бутана;
• ЭПП, ЭМП: это биостойкие изделия на полиэфирной, либо стеклотканевой, основе, монтируемое горизонтальным или вертикальным наплавлением, устойчивое к действию отрицательных температур, почвенных вод;
• МОСТ (Б, С): прочный, стойкий к механическим повреждениям продукт, укладываемый под фундаментную ленту или плиту, часто используемый во время строительства автомобильных дорог;
• Барьер: материал, имеющий самоклеющийся слой, предназначенный для внутренней и наружной изоляции основания от воды;
• Барьер Лайт: этот вариант отличается от предыдущего наличием спанбонда (верхнего слоя из нетканого полипропилена), не требующего при дальнейшей отделке проведения дополнительного армирования.

ЭПП выдерживает нагрузку (гидростатическую) до 0,2 МПа. Благодаря устойчивости к постоянным низким температурам, материал широко используется в северных широтах, Заполярье.

Гидроизоляция фундамента рулонными материалами от Технониколь по своим характеристикам значительно превосходит классический рубероид. Обширный ассортимент позволяет подобрать качественный, долговечный продукт под конкретные условия.
