Фундамент буронабивной для строительства дома

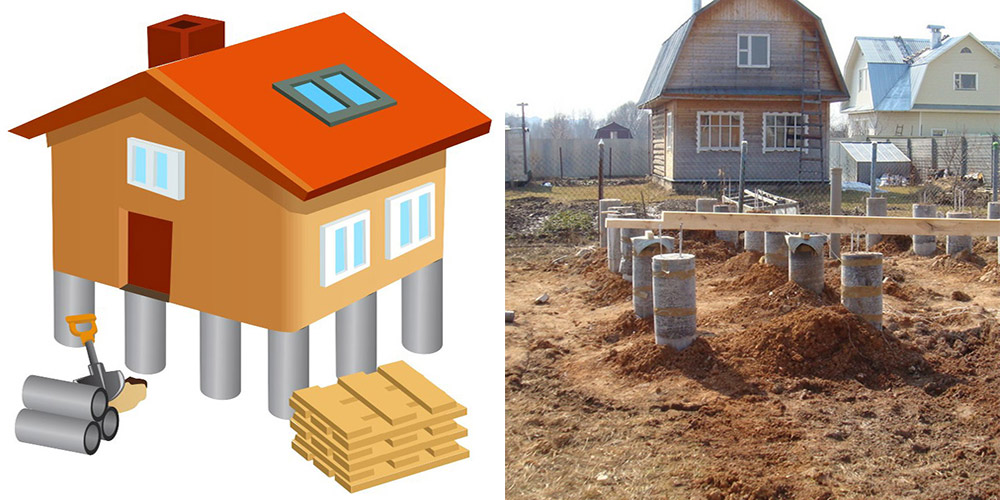

Устройство основания на буронабивных сваях

Устройство буронабивного фундамента довольно просто. В скважины, которые бурятся в грунте, необходимо установить сваи, где и будет создаваться монолитный ростверк. Он выступит основанием для дома. Глубина заложения скважин определяется с учетом показателей промерзания почвы в определённой местности. Таким образом, опоры располагаются на 1,5 м ниже линии промерзания. Это исключает выдавливание свай под воздействием низкой температуры.

Диаметр опор зависит от степени нагрузки, а точнее, от вида строительного материала, который применяется при возведении здания. Необходимо делать выводы с оглядкой на плотность и состав грунта. Устройство буронабивных свай может предусматривать формирование висячего ростверка. Он актуален, когда основание располагается на неровной местности. Между ростверком и почвой при этом будет оставаться пространство. Буронабивные сваи с ростверком, технология возведения которых описана в статье, могут иметь разные параметры по высоте, что позволяет создавать горизонтальную основу для строительства дома.

Такая разновидность фундамента исключает воздействие на ростверк сил, возникающих при вспучивании почвы. Сформировать опалубку такого типа способны лишь профессионалы. Ростверк можно углубить ещё и в почву. Избежать деформации при вспучивании грунта позволяет созданная песчаная подушка. Ее толщина не должна быть меньше одного метра. Устройство буронабивных свай обязательно предусматривает наличие продухов в ростверке, для этого используются канализационные трубы.

Условия выбора технологии

Технология буронабивных свай с обсадной трубой является одной из наиболее безопасных в современном строительстве. Она применяется:

• на территории с очень плотной застройкой;
• на оползневых грунтах и участках со значительным уклоном;
• в местностях со сложными геологическими условиями (например, повышенной сейсмичностью).

Использующаяся при установке обсадная труба обеспечивает безопасность свайных работ любой сложности. Она позволяет перекрыть горизонты плавунных грунтов и контролировать параметры скважины.

Технология устройства буронабивных свай с обсадной трубой является универсальной и может использоваться при закладке фундамента для зданий различной архитектуры и назначения. Такой метод применяется для жилых домов, производственных объектов, административных, торговых и иных сооружений. В силу своей высокой надежности он особенно востребован в транспортном и мостовом строительстве.

Особенности буронабивной конструкции

Принцип строительства буронабивного фундамента основан на «выращивании» сваи, а не на разрушении слоев почвы забиванием опор или ввинчиванием сваи в грунт. В пробуренную скважину вставляется армирующий каркас, а затем отверстие заливается бетонным раствором. При бурении структура грунта также не разрушается, так как лишняя почва просто вынимается лопастями бура из скважины. Достоинства таких наращиваемых свай при строительстве на слабых или пучинистых грунтах очевидны – скважину можно пробурить на любую глубину, пока не будет достигнут слой плотного и твердого грунта, на который сможет опереться свая, или не будет пройдет уровень промерзания почвы. Останется только залить в шурф необходимое количество бетона – и фундамент готов.

Утепление буронабивного основания

Как и все столбчато-свайные основания, буронабивная конструкция должна быть с ростверком, который примет на себя всю нагрузку здания и равномерно распределит ее на каждую опору. Также в целях продления срока эксплуатации свайный фундамент на буронабивных опорах почти всегда утепляют экструдированным пенополистиролом (ЭП), который крепится на конструкцию сверху слоя гидроизолятора. Предохраняет все защитные слои насыпанный сверху грунт. Кроме функции утепления, ЭП выполняет роль амортизирующего слоя при воздействии сил морозного пучения.

Принцип возведения буронабивной опоры

Примечательна такая конструкция и тем, что находящиеся на участке подземные коммуникации не нарушаются, а это очень важно в условиях плотной городской застройки. Да и в самом фундаменте не придется проделывать отверстия под трубы канализации, водопровода, электрификации и связи.

Единственным недостатком можно считать то, что при применении такого основания подвал в строении предусмотреть нельзя. Но, так как буронабивные сваи используются в индивидуальном строительстве чаще всего для возведения легких бытовых объектов типа бани, мастерской или гаража, то подвал в них никогда не оборудуется. В крайнем случае можно сделать утепленное подполье небольшой высоты, защищенное утепленной декоративной фальшпанелью.

Бурение свай – назначение и последовательность действий при выполнении буровых работ

Бурение скважин под сваи – проверенный на практике технический прием, предназначенный для решения следующих задач:

• строительства новых фундаментных оснований, обладающих повышенной устойчивостью к подвижкам проблемного грунта;
• укрепления фундаментных основ ранее построенных зданий и повышение устойчивости строительных конструкций.

Серьезная особенность технологии – возможность выполнения бурильных мероприятий на протяжении круглого года. Процесс бурения не оказывает отрицательного влияния на фундаменты рядом находящихся строений. Формирование каналов в грунте и монтаж свайных опор – стадии общего процесса по созданию свайной фундаментной основы. Важно соблюдать непрерывность операции и придерживаться требований технологии.

На фундаменты рядом находящихся строений процесс бурения не оказывает отрицательного влияния

Работы по бурению каналов и монтажу свай выполняются по следующему алгоритму:

• производится установка специального оборудования для буровых работ;
• выполняются мероприятия для обеспечения неподвижного состояния техники;
• бурится скважина заданной глубины и диаметра в зависимости от требований проекта;
• консервируется поверхность шурфа глиной или опускается инвентарная труба;
• устанавливается и фиксируется в пробуренном канале арматурный каркас для фундамента;
• заливается подготовленной бетонной смесью полость с арматурной решеткой.

При выполнении буронабивных мероприятий учитывайте следующие моменты:

• используйте проволоку для армирующих конструкций диаметром 8-14 мм;
• применяйте марочный бетон из цемента марки М400 или М500;
• не допускайте осыпания породы в пробуренный шурф;
• осуществляйте бетонирование на протяжении 8 часов после бурения.

Учтите, что срок использования бетонной смеси и пробуренной скважины ограничен. Через небольшое время бетон и полость в грунте становятся непригодными для дальнейших работ. В течение смены следует армировать и бетонировать сформированные полости под буронабивные сваи.

Общая информация о буронабивных сваях

Обсадные буронабивные сваи, как и буросекущие, могут выполняться исключительно из бетона, так же как новые железобетонные конструкции, укрепленные арматурой.

Мы будем рассматривать пример их производства, так как железобетонные буронабивные сваи по технологии CFA и буросекущие имеют серьезное усиление и большую несущую способность (см. таблица несущей способности), чем ленточный фундамент или винтовые трубы.

Их создание не требует существенных дополнительных затрат, а отзывы только положительные.

Фундамент на буронабивных сваях, превосходит винтовые и забивные железобетонные сваи, по следующим параметрам:

• бурение буронабивных свай гораздо дешевле, чем железные винтовые трубы и забивные железобетонные конструкции, при этом технологическая карта производства не уступает им в надежности производства и несущей способности (в статье приведена таблица, которую вы можете использовать для сравнения);
• Винтовые и забивные железобетонные сваи ограничены в диаметре, в то время как буронабивные, обсадные или буросекущие конструкции могут создаваться в любом размере, который зависит лишь от диаметра пробуренной скважины;
• Буронабивные или буросекущие фундаменты могут создаваться в условиях плотной городской застройки, так как их усиление и монтаж не сопровождается высоким уровнем шума и вибрации, который возникает, когда устанавливаются забивные железобетонные и винтовые сваи.

к оглавлению ↑

Подготовка к созданию буронабивных свай

Если вы приняли решение обустроить усиление или бурение фундамента из буронабивных свай своими руками, то позаботьтесь о наличии следующих инструментов:

• бур – бурение, в зависимости от глубины погружения сваи, бурение и усиление может выполняться как автоматизированными устройствами – буровыми установками, либо автономными бензобурами, так и типовая- обычным ручным садовым буром, с удлиняемой до нужного размера рукоятью трубы;
• бетономешалка, совковая лопата, мастерки, и ведра;
• болгарка для обрезки арматуры.

Необходимые материалы:

• обсадные трубы, либо рубероид;
• арматура на усиление и армирование буронабивных свай;
• цемент, песок, щебень – для создания бетона.

к оглавлению ↑

Плюсы буронабивной технологии

При выборе типа фундамента буронабивные сваи с ростверком нередко занимают лидирующее положение из-за их неоспоримых преимуществ:

• сведение земляных работ к минимуму;
• возможность соорудить здание на любом типе верхней прослойки грунта, в том числе и на торфяной, песчаной, влажной, пучинистой или неустойчивой земле;
• минимизация повреждений грунта, отсутствие вибраций, возможность избежать повреждения стен и фундаментов соседних зданий;
• практически полное отсутствие шумных работ;
• низкая стоимость сооружения;
• возможность доставить все строительные материалы на свой участок без аренды грузовиков;
• быстрое возведение.

Основным недостатком буронабивного фундамента называют невозможность построить под домом погреб или полноценный подвал.

Для чего нужна скважинная обсадка

При помощи обсадных труб можно получить скважины различного функционального назначения. Их применяют в строительстве, нефтедобыче, извлечении питьевой воды. При выпуске данной продукции зарубежные и отечественные предприятия ориентируются на ГОСТу 632–80. Для оснащения обсадных труб используется специфическая форма, где имеющийся подготовленный стык делает соединения более удобными. В отдельных ситуациях можно применить сварку или стыковку специальными прижимными фиксаторами.

Для изготовления таких труб используются разные материалы, но в основном речь идет об асбестоцементных, нержавеющих и пластиковых изделиях. Что касается чугуна, древесины и некоторых полимеров, то из них могут производиться бытовые сваи ограниченной прочности. У всех подобных изделий назначение одно и то же – защитить проделанную скважину от осыпания почвы и заливания осадочной и грунтовой водой. Обсадные трубы для свай позволяют проводить строительные мероприятия, не взирая на внешние условия. При этом их временно оставляют в грунте или извлекают из скважин: такие изделия называют «инвентарными». Для бурения скважин потребуется наличие специальных механизмов ударного или вращательного типа.

Обсадные трубы различаются по форме, диаметру, овальности, разностенности, показателю непрямолинейности, которые определяется по следующим стандартам:

• Для труб от 33,5 мм до 89 мм – в пределах 0,3 мм.
• Для труб диаметром от 108 мм до 146 мм – в пределах 0,5 мм.
• Трубы большего обхвата допускают погрешность свыше 0.7 мм.

Далее, после обустройства свай, они могут извлекаться на поверхность или оставляться в земле. Этот момент должен обязательно зафиксировать журнал технических работ и акт приемки по каждой свае. Бурильный проем для сваи должен быть обязательно очищен от осыпавшейся земли. Это делается при помощи специального бура или штанги Келли, оснащенной регулируемыми захватывающими лопастями.

Технология строительства буронабивного фундамента

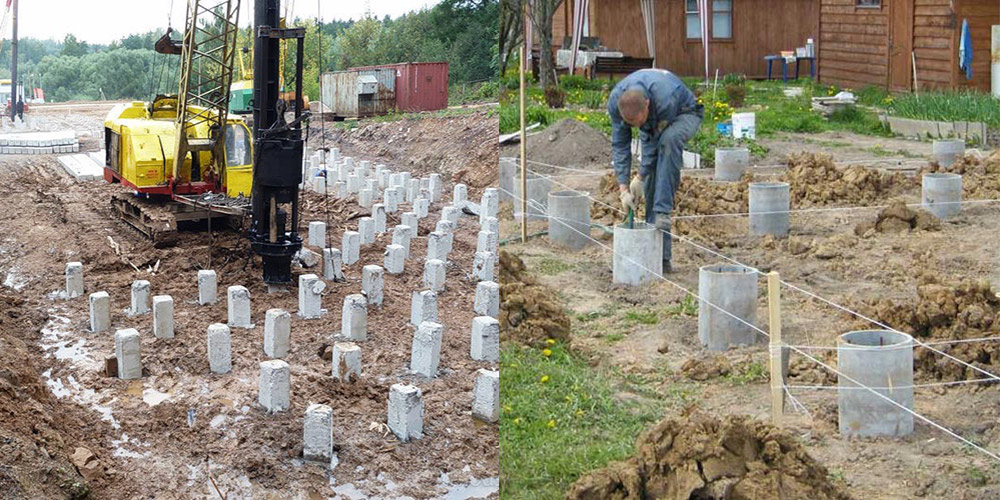

Перед тем, как начать устройство буронабивного фундамента, определяют контуры будущего строения, которые размечают на поверхности земли. Если вы делали анализ грунта, то должны располагать информацией о точке его промерзания. Производят бурение по установленному выше периметру будущей постройки. Вертикальные шахты проделывают такой глубины, чтобы их дно находилось ниже точки промерзания грунта. Главным образом, на территории Российской Федерации такая глубина будет не менее 1,5 м, доходя в отдельных случаях до 2 м.

Устройство такого заглубления неслучайно.

Если этого не сделать, фундамент будет сильно подвержен сезонным колебаниям грунта, которые повлекут скорейшее разрушение всей постройки.

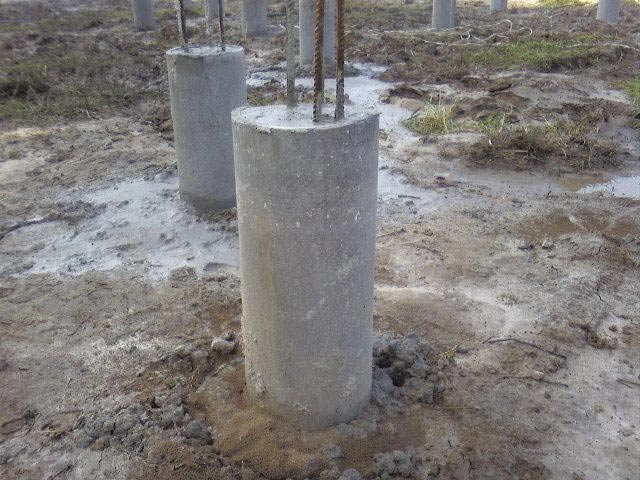

Далее в проделанные скважины заливается бетон, который после застывания образует столбы по периметру будущего строения. Верхняя часть этих столбов, на которые и будет монтироваться основная постройка, должна быть выше уровня земли.

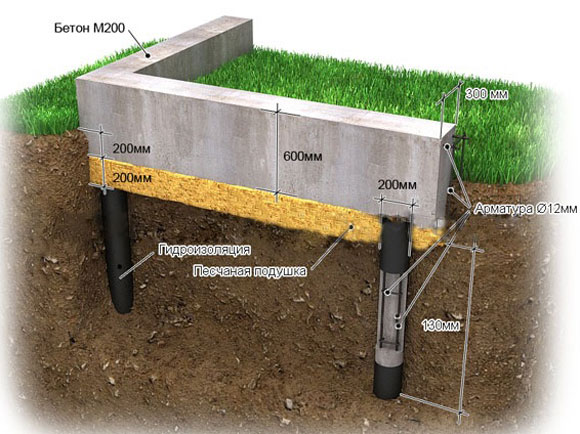

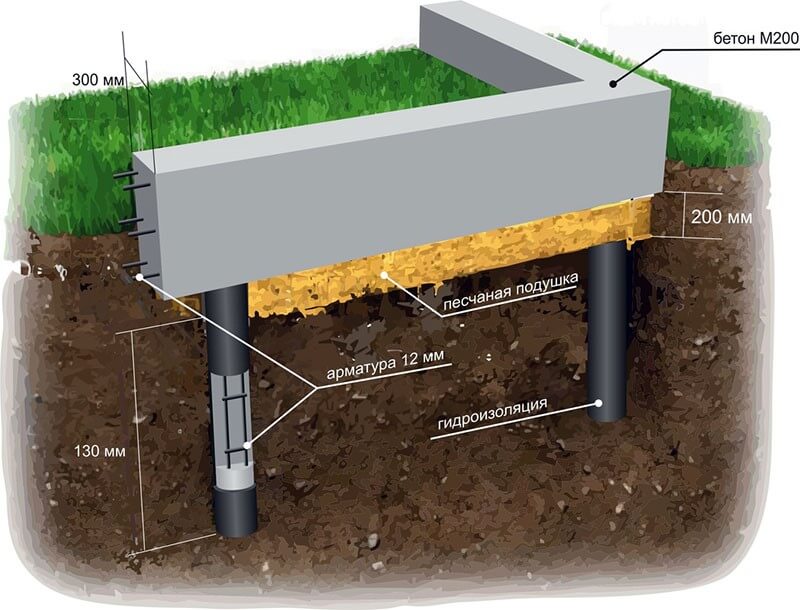

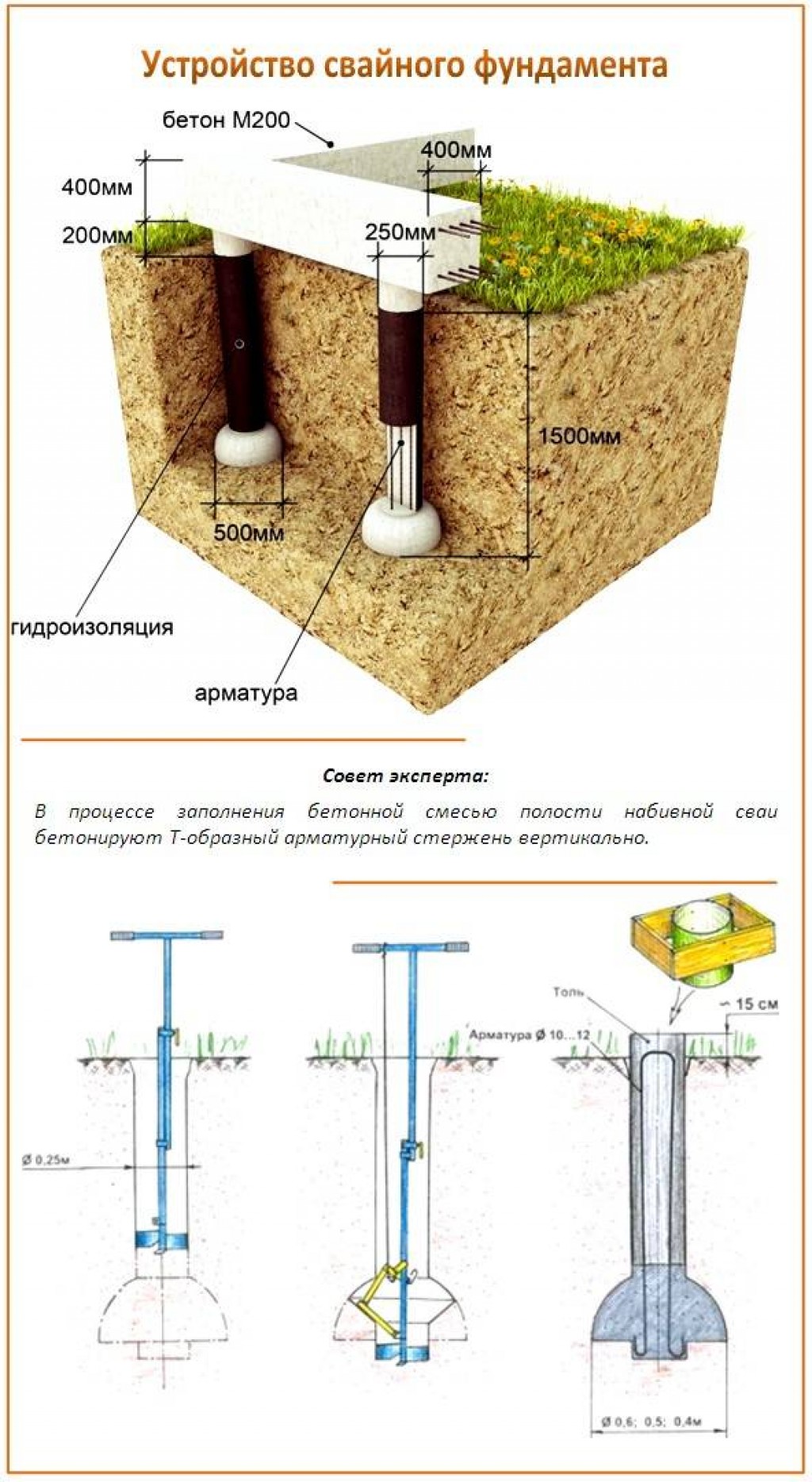

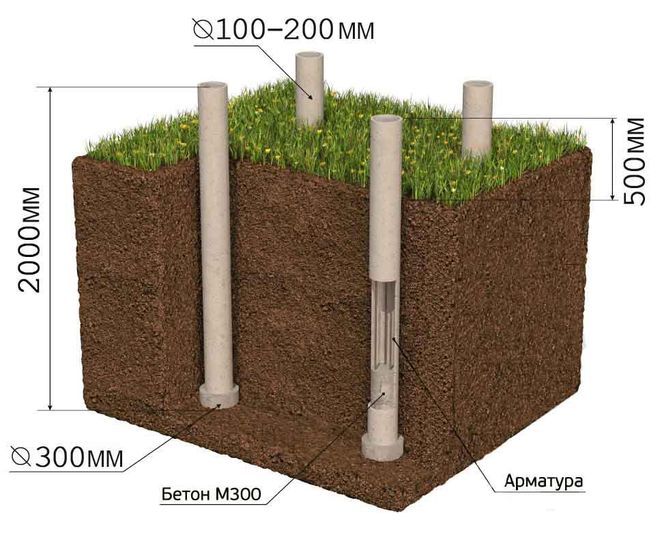

Схема заглубления буронабивного фундамента.

Если выполнить установку свай так, как описано выше и на этом завершить работы по строительству основы, сваи со временем соединятся с почвой из-за сильных морозов. На вспучиваемых грунтах такое устройство приведет к смещению свай в вертикальной плоскости. Чтобы этого не произошло, перед тем как заливать бетон в скважины, возводят опалубку. В этом кроется одна из особенностей применения технологии буронабивных свай.

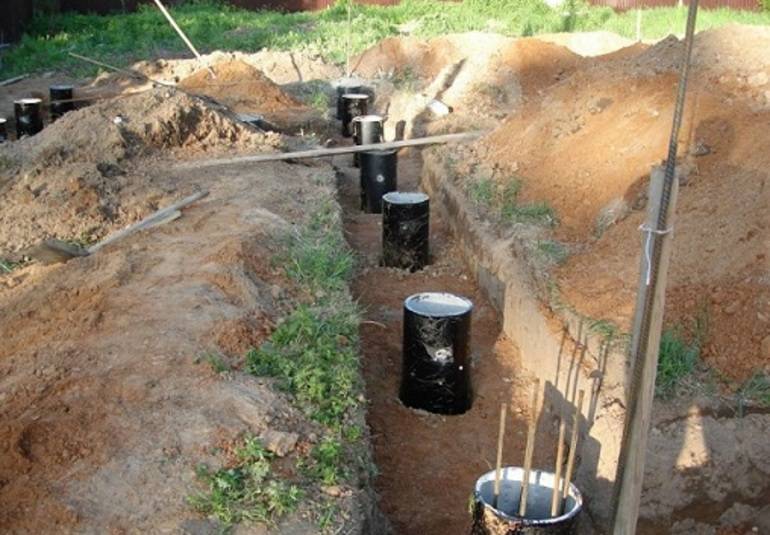

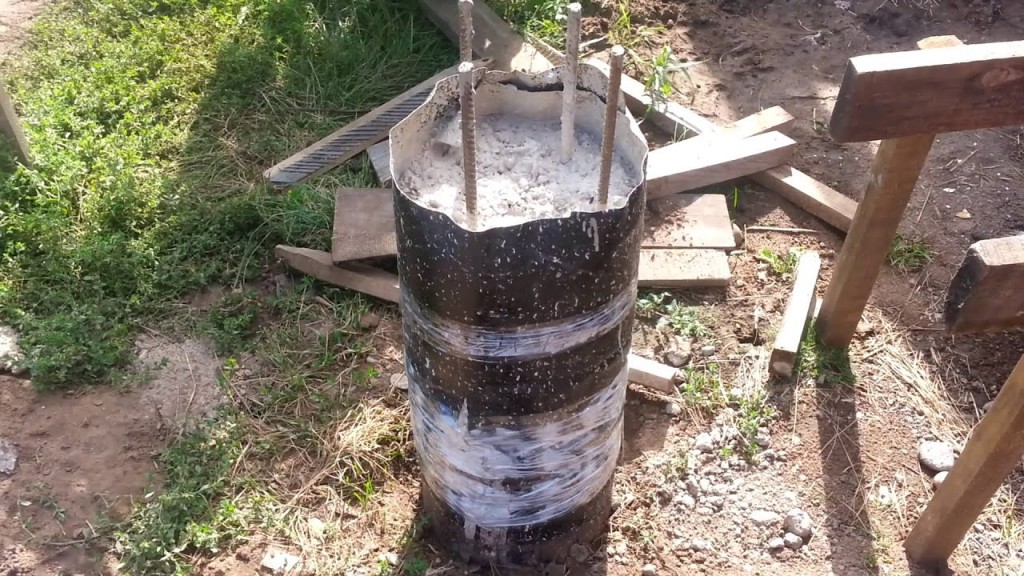

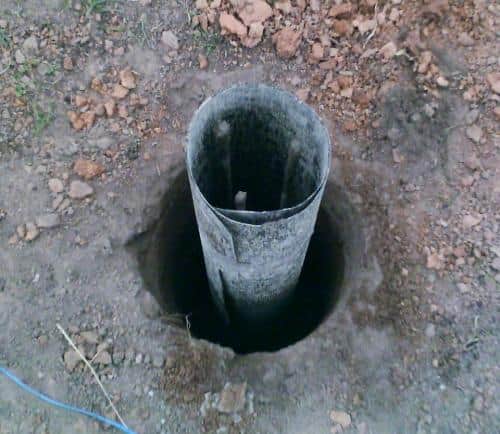

Опалубка может быть в виде цельных труб из металла или асбестоцемента. Помимо этого материала могут применяться и пластиковые цельные трубы, которые предварительно усиливаются стальной арматурой. Определившись с материалом опалубки, такие цельные трубы помещают в проделанные скважины. В эти трубы и заливается бетонный раствор. После того как бетон затвердел и окреп, опалубка не вынимается из земли, а остается в ней, дополнительно образуя защитный слой для бетонных столбов. Для того чтобы усилить защиту свай, внешняя часть труб (опалубки) покрывается специальной гидроизолирующей смазкой.

Особо нужно остановиться на процессе заливки бетонных свай, чтобы решить проблему противостояния их процессу выталкивания. Для этого необходимо, чтобы бетонный раствор образовал в самом низу, в основании будущего столба, подобие шляпки гвоздя. Как это сделать? Диаметр такого основания в сваях будет немного больше по величине диаметра труб, а проделывать отверстия в грунте по диаметру предполагаемого основания очень хлопотно. Как выйти из этой ситуации?

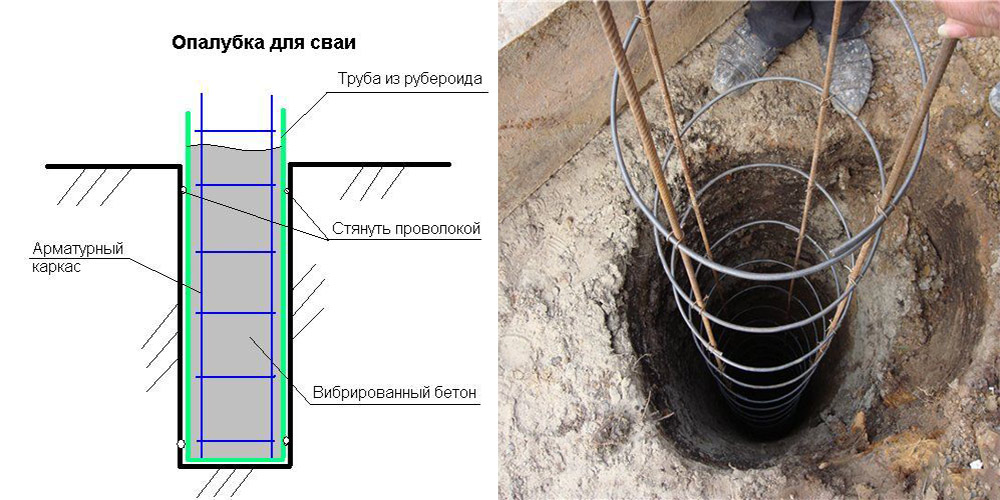

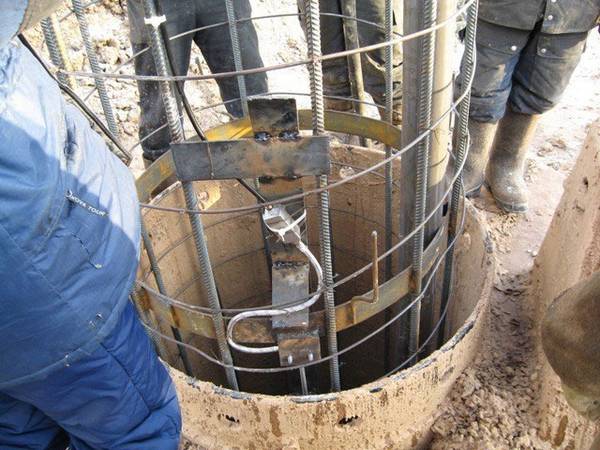

Армирование буронабивных свай.

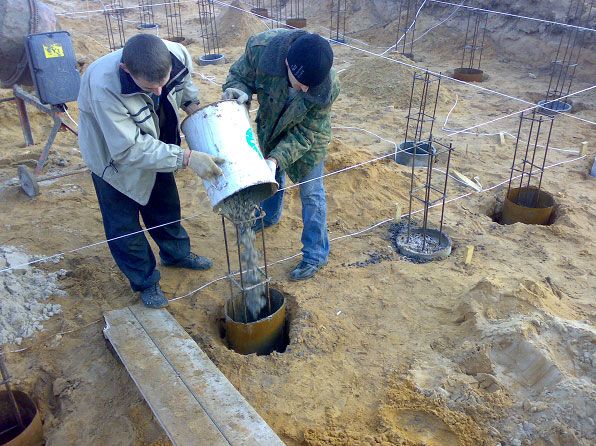

Бетонный раствор заливается в погруженные опалубочные трубы. Сперва их заполняют раствором на треть высоты. После такого заполнения трубы немного приподнимают, при этом выравнивая верхние части по высоте. Забивая в землю клинья, вынутые части опалубочных труб необходимо зафиксировать в этом положении. Оголившаяся часть бетонного раствора в самом низу начинает расплываться и заполняет все пространство под углубленным концом трубы. В результате получается требуемая фигура сваи в виде гвоздя со шляпкой в основании. Ничего сложного, все вполне доступно для самостоятельного производства.

Основные технологии устройства буронабивных свай

На сухих и маловлажных породах

При работе с сухим грунтом риск обрушения стенок скважины повышается в несколько раз. В основном в сухих породах изготавливаются сваи до 30 метров длиной диаметром 40-120 см, используемые для создания фундаментов под небольшие жилые постройки.

Бурение под сваи в маловлажных грунтах осуществляется вращательным методом при помощи ковшебура или шнека. Во избежание обрушения породы устье скважины фиксируется с помощью металлического патрубка. После того, как грунт разбурен до необходимой отметки, при помощи уширителя в основании будущей сваи создается полость – после заполнения бетоном она будет играть роль пяты сваи и принимать на себя основную нагрузку. После окончания бурения в скважину вводится армокаркас, затем с помощью бетонолитной трубы вся конструкция закрепляется бетонной смесью. Как только заливка окончена, готовая свая уплотняется при помощи вибратора, зафиксированного на бетонолитной трубе. Для формирования головки сваи используется инвентарный кондуктор.

На обводненных и нестабильных грунтах

При создании свай в неустойчивых породах с высоким содержанием грунтовых вод стенки скважины стабилизируются с помощью промывочной жидкости, подаваемой под давлением. Для создания скважины используется вращательное или ударное бурение, при работе на грунтах со скальными включениями и водоносными пластами может задействоваться гидравлический грейфер или буровое долото.

В ходе работ на обводненных грунтах применяется специальный полый шнек для буронабивных свай, позволяющий под давлением закачивать в скважину стабилизирующую глинистую суспензию. Благодаря феномену фильтрации на стенках скважины образуется защитная оболочка, предохраняющая их от обрушения. Для замешивания промывочной жидкости может использоваться как бентонитовая, так и местная глина, плотность раствора задается в соответствии с характеристиками породы на участке. Для того, чтобы использованная промывочная жидкость не загрязняла стройплощадку, для ее слива используется система желобов, расположенных под уклоном. Еще одним способом стабилизации стенок скважины является подача воды, избыточное давление которой фиксирует стенки скважины.

После того, как скважина подготовлена, в нее опускается армокаркас и бетонолитная труба с нижним клапаном, представляющим собой резиновую мембрану на пружинном креплении. После того, как труба опускается в скважину и начинается подача бетона, клапан автоматически открывается. Для того, чтобы быстрее извлекать трубу из заполняемой скважины, рекомендуется использовать модели обсадных труб с быстроразъемными хомутами.

С применением обсадных труб

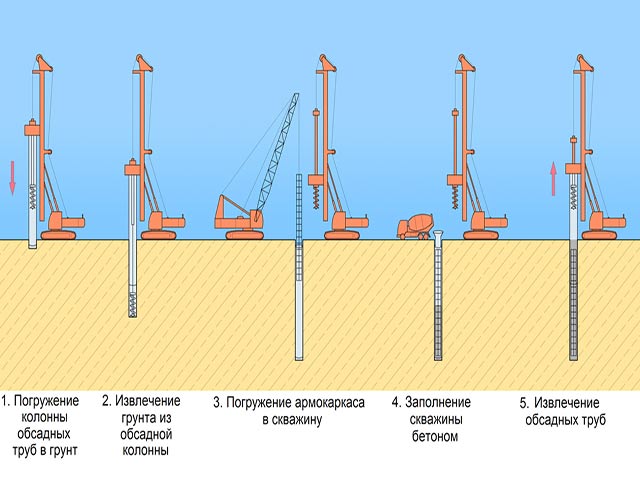

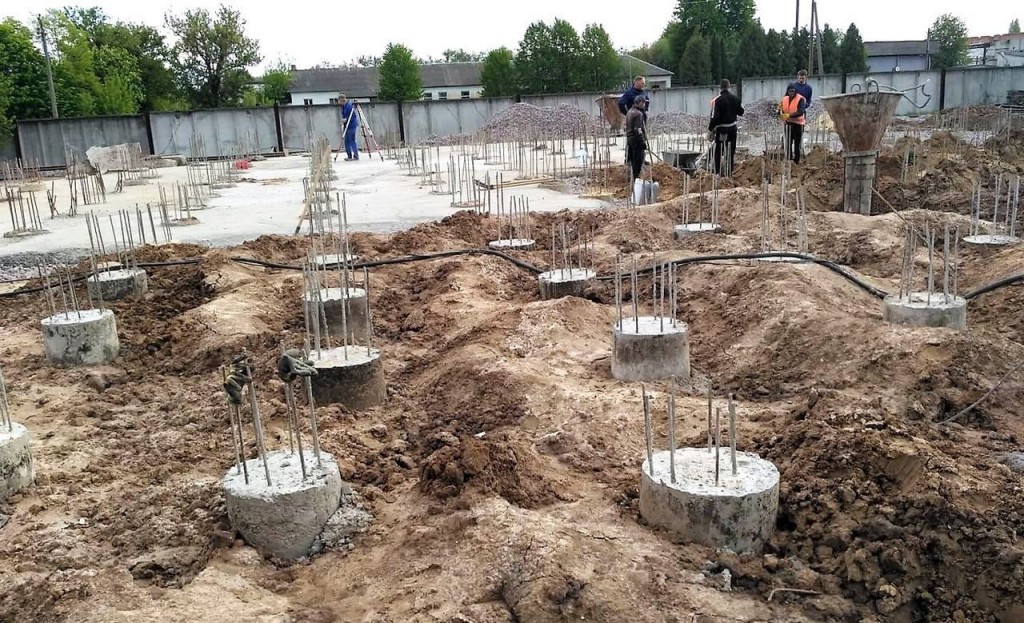

Фиксация стенок скважины с помощью обсадных труб – одна из самых популярных альтернатив использованию бурового раствора, подходящая для работ на всех типах грунта. В зависимости от проекта, после окончания работ обсадные трубы могут оставаться в скважине в качестве армирующей конструкции или извлекаться на поверхность для дальнейшего использования.

В большинстве случаев для создания обсаженной скважины под буронабивные сваи используется методика вращательного бурения. Первым этапом работ становится создание пионерной скважины, длина которой равна длине одного модуля обсадной трубы. Для установки следующих секций трубы оставшиеся участки скважины разбуриваются один за другим до достижения нужной отметки. Отдельные модули обсадной трубы соединяются между собой с помощью сварных швов или болтовых стыков. В готовую скважину вводится армокаркас и бетонолитная труба, подающая цементную смесь. По мере поступления бетона обсадная труба извлекается на поверхность, а тело сваи уплотняется и расширяется в диаметре. Финальным этапом работ является создание головки сваи.

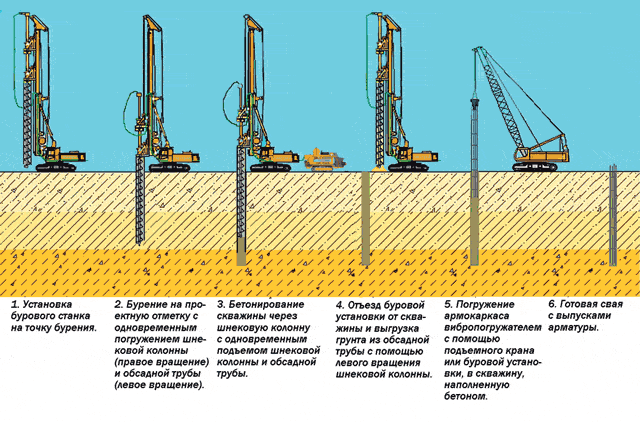

По технологии CFA (с применением непрерывного полого шнека)

Западная технология устройства буронабивных свай с помощью непрерывного полого шнека позволяет создать сверхпрочные несущие конструкции и используется в тех случаях, когда к несущей способности предъявляются повышенные требования, а сроки на производство работ сильно ограничены.

Для разбуривания скважины применяется полый шнек с клапанами и отверстиями для выхода промывочной жидкости и бетонной смеси. После того, как порода разбурена до нужной отметки, подача промывочного раствора прекращается, и в шнек начинает под давлением поступать бетонная смесь, вытесняющая из скважины более легкую бентонитовую суспензию. Подача бетона под давлением позволяет повысить плотность тела сваи, а выход бетонной смеси непосредственно из шнека позволяет сократить время работ и минимизировать риск обрушения стенок скважины даже при работе с малосвязными сухими грунтами. После того, как закончена заливка, в заполненную бетоном скважину при помощи вибропогружателя вводится армокаркас для буронабивных свай – подобная технология дает возможность удалить все воздушные пустоты и добиться максимально высокой несущей способности сваи.

Классификация

Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.

Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался защитный слой бетона около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.

Особенности бурения скважин

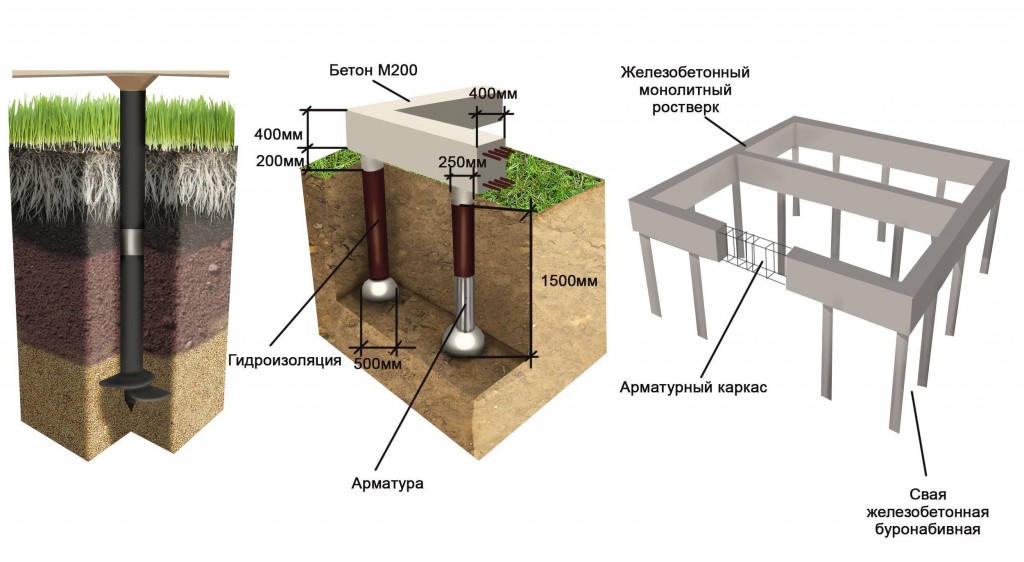

Бурение скважины является одним из основных этапов возведения буронабивного фундамента. Необходимо определить диаметр свай, уровень их заглубления, а также предусмотреть после бурения гидроизоляцию. Основные параметры свай, часто использующиеся в строительстве, предполагают диаметр 280 мм и глубину до 2 м. Сваи с такими параметрами оптимальны для строительства двухэтажного здания.

В большинстве случаев для строительства двухэтажного дома достаточно залить сваи диаметром 280 мм и глубиной ниже уровня промерзания почвы

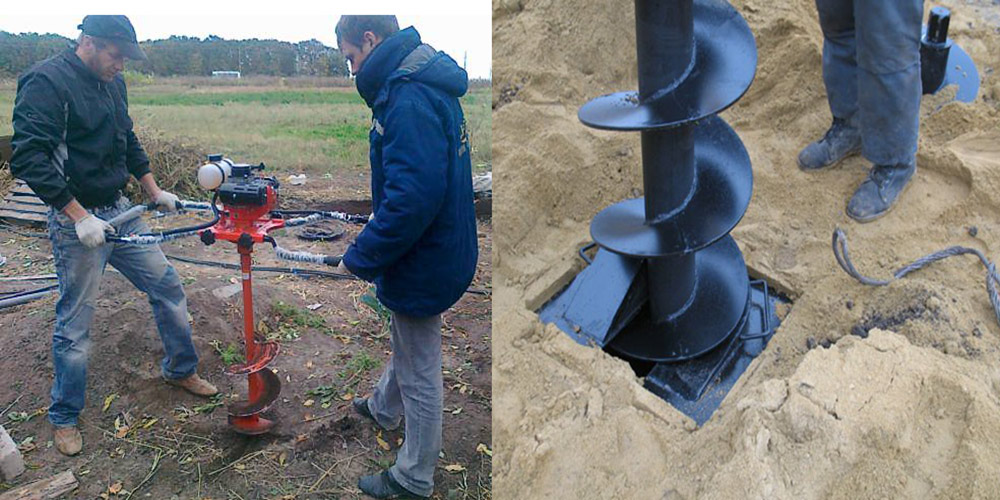

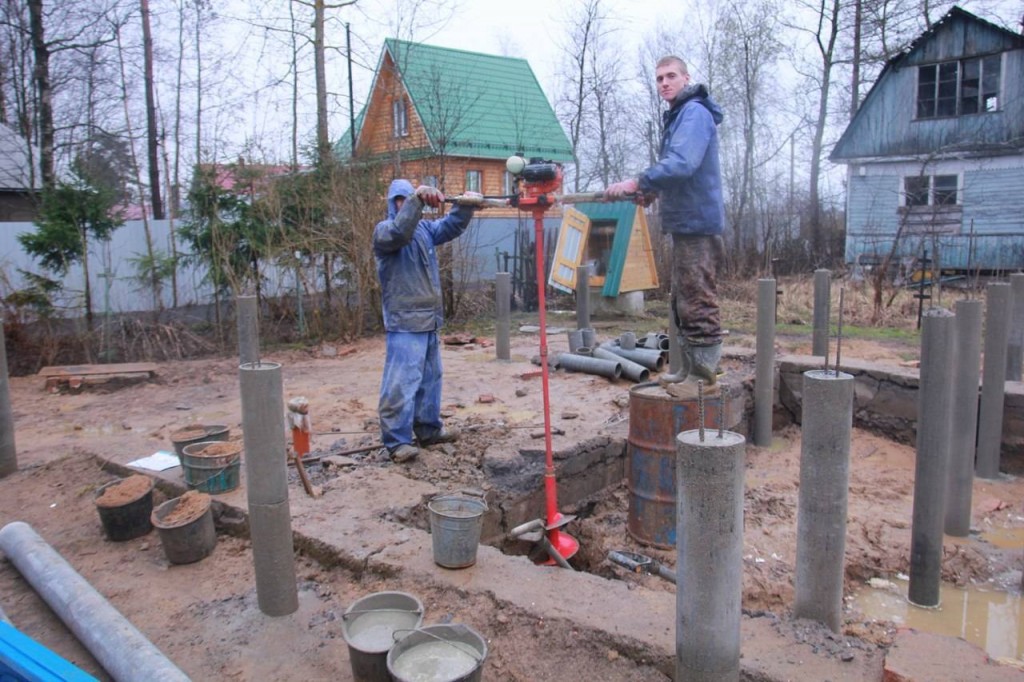

При строительстве частного дома бурение может осуществляться вручную с помощью ручного мотобура. Это приспособление позволяет создать аккуратные скважины для оперативного монтажа свай.

Использование мотобура существенно сократит затраты времени и сил на устройство скважин под сваи

Этот инструмент имеет специальное приспособление, с помощью которого легко сделать расширение в области основания опор. Диаметр этой части может составлять до 500 мм, что оптимально для строительства массивных конструкций.

Видео: буронабивные сваи, очистка и заливка своими руками

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно! На дно скважины обязательно надо засыпать песок для устройства песчаной подушки.

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

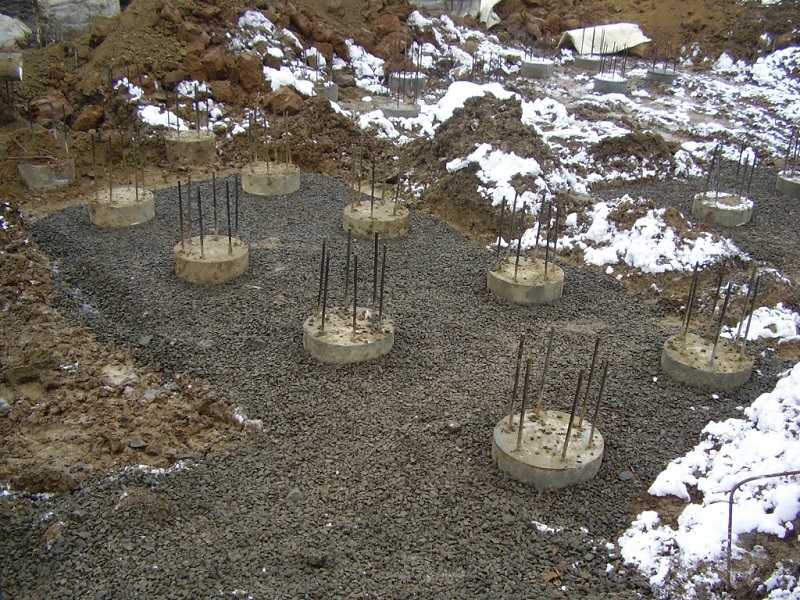

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

Когда все эти процедуры проделаны, необходимо приступить к заливке бетона. Важное замечание – вся процедура от установки буронабивных свай и их заливки и до сооружения бетонной ленты или ростверка не должна растягиваться во времени. Бетон не должен успеть схватиться, чтобы была возможность создать монолитную структуру фундамента. На этом фундамент ленточный на буронабивных сваях можно считать законченным.

Виды ростверков

Ростверк является объединяющей сваи конструкцией, основное предназначение которой равномерно распределить нагрузки от дома на фундаментные опоры. При этом необходимо учитывать, что сами сваи выставляются в процессе сооружения строго по вертикали, ростверк по горизонтали.

В строительстве домов на буронабивных сваях используются разные ростверковые конструкции, которые отличаются друг от друга материалами, а также местом расположения элемента. По материалам разделение такое:

• Монолитный ростверк. Его заливают из бетонного раствора с возведением опалубки и укладки в нее армирующего каркаса.

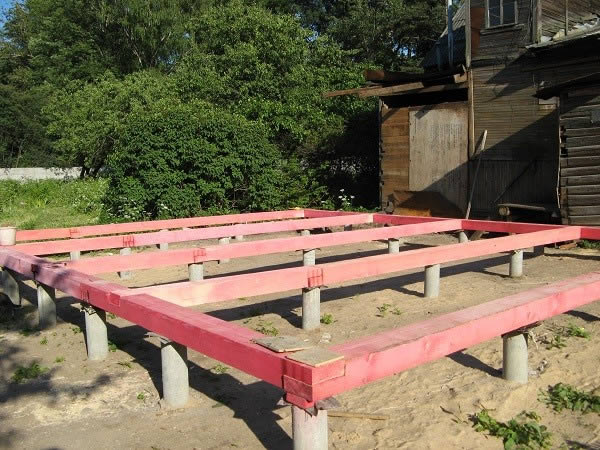

• Сборный. Для этого обычно используют или металлические профили, или деревянные брусы. Вариант – сложный в производстве монтажных работ и низкой прочности соединения элементов фундамента.
• Сборно-монолитный. В частном домостроении не используется, потому что связан со сложностью изготовления элементов конструкции, которые соединяются между собой при помощи замков, шпонок и других деталей.

По способу расположения ростверка эта разновидность фундамента делится на два типа:

• с висячим ростверком;
• с заглубленным.

В первом случае горизонтальная конструкция не касается земли, во втором она частично погружена в грунт.

Какой используется бетон для буронабивных свай?

Устройство буронабивных свай с применением обсадных труб

Несущая способность буронабивной сваи

Утепление буронабивного фундамента

Проводят мероприятие по утеплению свайного фундамента только частично, выше нулевого уровня. Головная область расположена непосредственно над землей, поэтому изолятор с высоким водопоглощением исключается. Решением выступают синтетические материалы: пенополистирол, пенополиуретан.

По технологии бетонные конструкции сначала нужно просушить, на что требуется 28 дней. Дальше проводится гидроизоляция. Для этого используют составы рулонного (например, рубероид) или обмазочного типа на основе битумной смолы.

Поверх гидробарьера монтируют теплоизоляцию. Для крепления берут клей или пластиковые дюбеля с широкой шляпкой. Стыки между плитами заполняют монтажной пеной или жидким пенополиуретаном.

Защитить свайный фундамент можно с помощью отмостки. Она создает барьер для ветра, природных осадков, отводит влагу с фасадов в сторону от дома.

Буронабивные сваи считаются универсальными конструкциями из армированного бетона для фундамента под дома разной этажности. В частном секторе можно все сделать самостоятельно, для крупных проектов понадобится спецтехника. Независимо от способа монтажа технология работ ведется по общему алгоритму: бурение, армирование, бетонирование, формирование головной части сваи. В качестве опалубки чаще используют обсадную трубу.

Монолитный ростверк для фундамента — что это такое, устройство

Виды фундаментов для частного дома — какой лучше

Технология монтажа винтовых свай для фундамента

Технология монтажа фундамента ТИСЭ — пошаговая инструкция

Похожие публикации:

1. Технология постройки дома из опилок и цемента самостоятельно
2. Строительно-технические свойства портландцемента и его применение
3. Виды ЖБИ и их использование
4. Описание и сфера применения штукатурки — что это такое

Этапы строительства буронабивного фундамента

Процесс устройства основания разделен на несколько этапов:

• Земляные работы. Согласно проектной документации готовятся скважины. Предварительно участок под БНФР очищается от верхнего слоя почвы.
• Обустройство изоляции. На пучинистых грунтах и при большой влажности ставят металлические трубы, обработанные антикоррозийным составом. В условиях устойчивой твердой почвы используется рубероид, скрученный в форме труб с запаянными стыками.
• Армирование. Внутрь скважин помещается арматура. При этом нужно убедиться, чтобы она не касалась грунта во избежание коррозии. Верх арматурного каркаса должен выходить за пределы труб на ¾ высоты ростверка.
• Бетонирование. В скважины постепенно заливается раствор. Обязательно нужно удалять пустоты, используя строительные вибраторы или прочие подходящие инструменты.
• Изготовление ростверка. Для надежности буронабивной фундамент с заглубленным ростверком должен обладать размерами от 0,3 м по высоте, превышая при этом ширину стен на 0,1 м. Ростверк может быть «висячим» (в условиях обустройства на участках с неровным рельефом) или заглубленным. Также его можно сделать не только ленточным, но и монолитным заглубленным. По форме изготавливается каркас из древесины.
• Обустройство подушки. Этап характерен только в случае сооружения фундамента на буронабивных сваях с монолитным ростверком. Снимается слой грунта, укладывается песчаная подушка и гидроизоляция.
• Изоляция. На внутренние части опалубки крепятся теплоизоляционные материалы.
• Армирование. Внутри опалубки помещается каркас из арматуры, который скручивается с прутьями, торчащими из балок.
• Заливка раствора. Повторяется процедура, выполняемая при бетонировании скважин. Для полного высыхания конструкции требуется порядка 28 суток.

Буронабивные сваи своими руками

При индивидуальной застройке в зависимости от веса строения, типа конструкции и сложности грунта чаще всего используются три вида фундаментов:

И, пожалуй, самым универсальным и малозатратным с финансовой точки зрения является последний вид основания. Ведь буронабивные сваи — это тот элемент, который вполне можно выполнить собственными силами, без привлечения сложной техники.

Преимущества

Основные преимущества такого фундамента:

• Низкая стоимость.
• Возможность применения практически на любых типах грунтов.
• Максимально короткие сроки возведения.
• Невысокий процент задействованных строительных ресурсов.
• Абсолютная надежность.

Технология бурения и заливки

Технологию его устройства нельзя назвать слишком сложной, поэтому буронабивные сваи своими руками и изготавливаются, что позволяет уменьшить затраты на строительство.

Начинается обустройство основания с бурения скважин. Для чего используется специальный бур (ручной или механизированный) диаметром от 20 до 30 см в зависимости от предполагаемой нагрузки. Глубина отверстия должна несколько превышать глубину промерзания грунта и определяется для каждой климатической зоны индивидуально.

На следующем этапе в скважину помещаются асбестоцементные или толстые стальные трубы, которые в данном случае выступают в роли опалубки. Предварительно подготовленные трубы в обязательном порядке покрывают слоем мастичной гидроизоляции. Такая процедура необходима, чтобы при эксплуатации фундамента, полностью исключить подтопление грунтовыми водами и смерзание свай с почвой при сильных морозах.

Далее, труба на 1/3 заполняется бетонным раствором, после чего в неё устанавливается каркас, который выполняется из связки стальных прутов арматуры заключённых в чехол из рубероида, оцинкованной стали или плёнки ПВХ. Арматура не несёт в данном случае, какой-либо серьёзной нагрузки, но необходима в качестве связующего звена между сваями и ростверком, который придаёт конструкции жёсткость, делает её более прочной и надёжной.

Затем наступает очередь заполнения получившегося отверстия жидкой смесью, состоящей из бетона, щебня и кварцевого песка. Раствор добавляется постепенно, небольшими порциями, уплотняясь штыкованием при помощи куска арматуры или лома. Вся процедура происходит непрерывно и завершается за один приём. После чего следует формирование подошвы сваи — уширенной пяты.

На заключительном этапе устанавливаются закладные элементы на вершинах опор, которые будут необходимы при дальнейшем строительстве. Или сооружается ростверк, объединяющий все опоры в единую конструкцию, что, несомненно, улучшает прочность фундамента.

Подробнее о такой конструкции читайте в статье Свайно-ленточный фундамент своими руками.

Поэтапно процесс будет выполняться так:

1. Внешние сваи.
2. Армирование ростверка.
3. Монолитный ростверк.
4. Внутренние сваи.

После заливки необходимо сделать перерыв на несколько дней, чтобы дать раствору окончательно затвердеть.

Расчет количества свай

Буронабивные сваи обычно устанавливаются по периметру стен сооружения, а при высокой нагрузке строительной конструкции на основание, также и между ними. Количество необходимых свай рассчитывается исходя из веса здания и сложности его геометрических форм. Прочность же опорного элемента во многом зависит от марки использованного при его создании бетона.

Несущая способность опоры во многом определяется её диаметром. Например, свая диаметром 15 см, при площади опоры 177 см2 имеет несущую способность около 1000 кг, а при увеличении диаметра до 25 см, этот показатель повышается уже до 3000 кг. Сечение опоры влияет также и на цену конечного продукта, так как от него зависит расход материалов.

Обустройство буронабивного фундамента своими руками позволяет сэкономить порядка 70 % от его общей стоимости, остальные 30% приходятся на стоимость строительных материалов (трубы, арматура, бетон, гидроизоляция и прочие расходные материалы). Срок службы опор в среднем составляет порядка 100 лет. Дом на буронабивных сваях отличается хорошей теплопроводностью и надёжностью, поэтому имеет широкое распространение при малоэтажной застройке.

Вот само основание

Скважины завершены, опоры сделаны, и можно приступать к монтажу фундаментных конструкций (точнее, их главной части). Первый шаг в строительстве основания – обустройство днища опалубки. Оно может быть двух типов – песчаная подушка по всему периметру ростверка (защищённая от воды, естественно), либо помещённые поверх лагов щиты. Выбор этот не произволен, как могло бы показаться. Песок используется под низкие ростверки (выше нуля максимум на сорок сантиметров), пробел как раз песком и восполняется, выше – гидроизоляция.

С другой стороны, если делается ростверк на полметра и выше, то без щитов, передающих нагрузку на систему подпорок, обойтись будет крайне сложно. Песок может просто не вытянуть такую функцию, не удержать буронабивные сваи с ростверком. Когда днище, так или иначе, готово, приходит время бортов опалубки. Она может быть съёмной, либо каркасом из досок. В случае каркасных ростверков борт идёт по линии балок, а при монолитной схеме границей будет периметр. После окончания строительства бортов, делается укрепляющий каркас ростверка. Этот каркас образуют горизонтальные пруты, крепящиеся к вертикальному каркасу опор.

Как только опалубка сделана, надо лить бетон. Заливку раствора в подземную часть опалубки делают при помощи желобов, наполняя им ростверк порциями, аналогичными использованным в создании свай. После того, как последняя порция поступила внутрь, закрываем монолит сверху полиэтиленовой плёнкой и ждём пару недель, иногда три, поднимая защиту лишь для подмачивания верхнего слоя. Когда всё застынет, нужно разобрать опалубку. Всё, наступило время строительства стен дома.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Свайный фундамент своими руками — пошаговая инструкция.

Свайный фундамент своими руками.

• Самостоятельное проектирование фундамента
• Подготовительные работы
• Разметка фундамента своими руками
• Монтаж буронабивных свай своими руками
• Самостоятельный монтаж железобетонной обвязки
• Монтаж свайного фундамента своими руками — видео

В данной статье приведена детальная инструкция по собственноручному монтажу фундамента из буронабивных свай. Мы рассмотрим все этапы создания основания — от его проектирования и разметки до заливки свай и их обвязки железобетонным ростверком.

Как сделать фундамент на буронабивных сваях: пошаговая инструкция

Буронабивные сваи — разновидность свайного основания, которое предполагает устройство свай посредством бурения скважин в земле с последующим их армированием и бетонированием. В результате получается прочное монолитное основание, способное воспринимать большие нагрузки не только от возведенного здания, но и от боковых грунтов.

Существует несколько классификаций буронабивных опор, которые подробно описаны в СНиП и СП 50-102-2003. В документах указаны виды свай, требования к ним, технологии устройства. Для частного строительства используются два типа буронабивных опор:

1. Цилиндрические. Имеют одинаковый диаметр по всему телу опоры.
2. С уширенной опорной подошвой — пятой. Устройство свай с пятой — сложный процесс, который невозможен без специального оборудования — буровых колонн с резцами. В плотных грунтах для выработки уширения используется взрывной метод.

При строительстве коттеджей своими руками без найма организации-подрядчика опоры с уширенной пятой не используются. Примитивное уширение может устраиваться, если используются обсадные трубы, но оно не имеет ничего общего с просчитанной пятой, которая выполняется при возведении многоэтажных зданий в соответствии со СНиП.

Фундамент на буронабивных сваях используется в многоэтажном и частном строительстве в следующих случаях:

• В условиях плотной застройки, когда невозможно вырыть котлован для основания другого типа.
• На болотистых, слабых почвах, когда плотный грунт находится на глубине более 1 м.
• На участках со сложным рельефом.
• При возведении домов с использованием тяжелых стройматериалов (гранит, керамический кирпич).
• При наличии угрозы подтопления участка, рядом с водоемами, при высоком залегании подземных вод.
• При отсутствии данных о гидрогеологических изысканиях на участке.
