9 плюсов и 3 минуса утепленной шведской плиты

Финские корни

История компании TIMATALO началась в 2013 году в Санкт-Петербурге. Основная специализация компании — это каркасная технология и строительство домов из клееного бруса. Владельцы наших домов ценят комфорт проживания, надежность в эксплуатации и энергоэффективность построенных зданий, выраженную в низких эксплуатационных затратах. По этой причине мы чаще всего и выбираем популярную в Финляндии технологию строительства фундамента — УФФ.

На сегодняшний день в Ленинградской области, пригородах Петербурга и в Подмосковье мы построили около 100 фундаментов по типу УФФ. Пожалуй, мы первые, кто стал предлагать этот фундамент как основной, почти единственный путь реализации основы дома – фундамента.

Почему именно УФФ? Если коротко, то поначалу, самым главным аргументом в пользу Утепленного финского фундамента стал личный позитивный опыт.

В 2005 году мне довелось принять участие в строительстве одноэтажного каркасного дома в Финляндии. Вслед за этим были и другие проекты. Здесь несколько лет жил и работал в строительной отрасли мой родной брат, то есть мы не просто изучили технологию скандинавского каркасного домостроения, мы буквально освоили ее на собственном опыте и теперь переносим его в российскую реальность. А далее в этой реальности мы лишь убедились, что десятилетия скандинавского опыта в области малоэтажного домостроения являются правильным для применения и у нас, т. к. сочетают в себе как технологичность решения в многих узлах, так и высокий показатель по энергоэффективности который актуален и в России.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция — утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

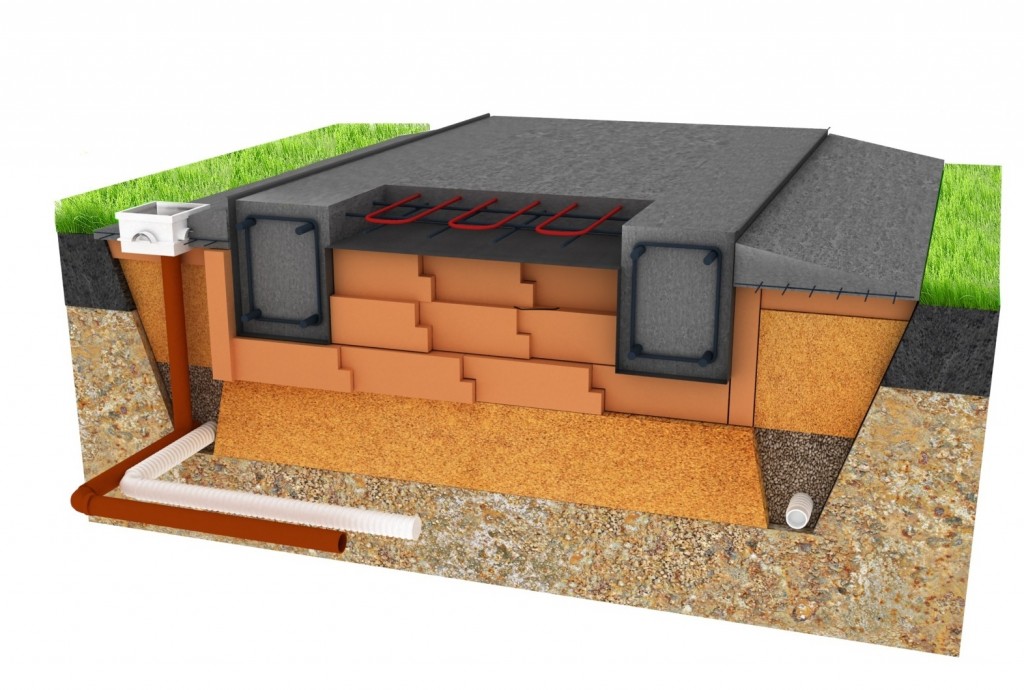

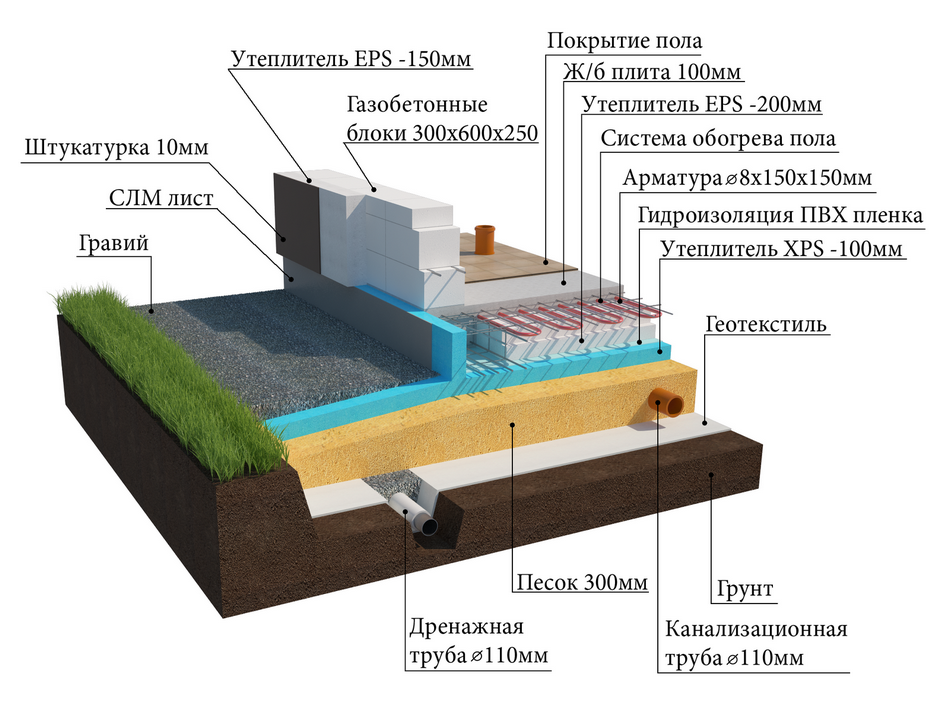

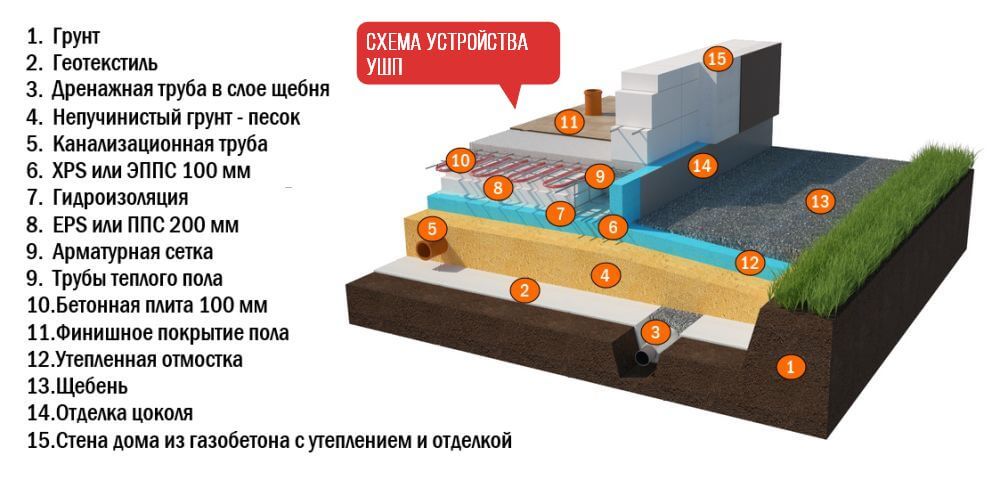

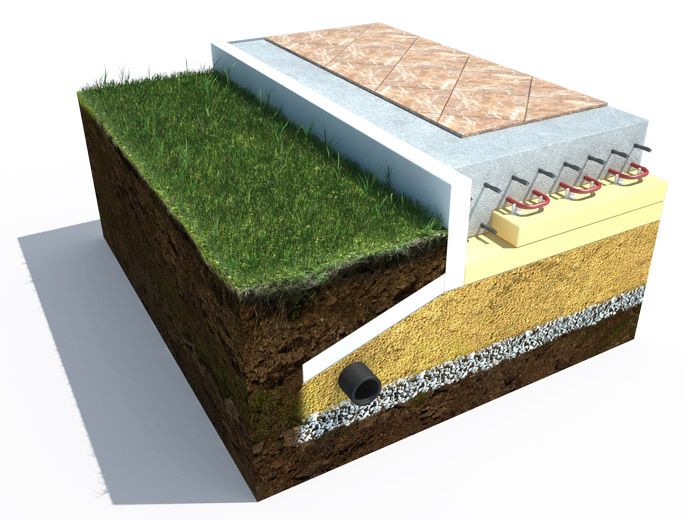

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

• Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
• УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
• Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
• Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
• Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) — это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
• Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
• Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
• Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

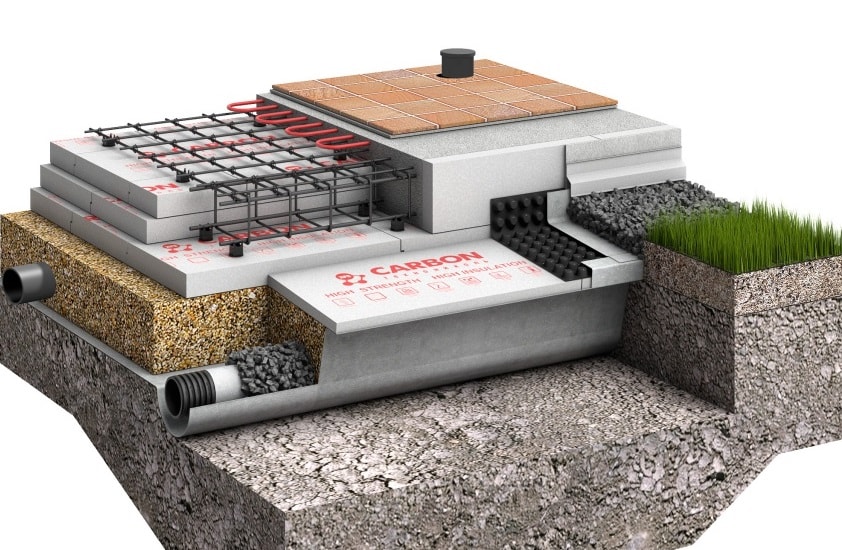

Что такое УШП

Утепленная шведская плита — наиболее современное основание при застройке частных домов. Такая конструкция включает в себя систему теплый пол, способную полностью заменить отопление. Также в ней проходят трубы, кабели и прочие коммуникации. Кроме того, она обладает гладкой поверхностью, позволяет без дополнительной подготовки выполнять укладку напольного покрытия. Такая основа идеально подходит для каркасных зданий, а также строений из бревен, газобетона и прочих. При этом строительство может вестись практически на любом грунте.

Данное изделие способно заменить другие типы фундамента. Кроме того, оно сохраняет тепло в помещении, что существенно снижает затраты на отопление. А ещё является одним из факторов, при котором даже при повышенной влажности в вашем доме всегда будет сухо и уютно. Если вас интересует вопрос, фундамент УШП, что это такое, то в данной статье вы узнаете ответ на него. Он представляет собой многослойную плиту из железобетона, которая имеет следующие слои:

• гравийно-щебневую подушку;

• гидроизоляцию;

• утеплитель;

• металлический каркас;

• каналы для прокладки коммуникаций.

Такие изделия изготавливаются различных размеров, подбирать которые необходимо в зависимости от местных условий и типа строения. Для того, чтобы выдержать нагрузку несущих элементов, под ними устанавливаются ребра жесткости.

В чем отличие от УШП

В отличие от финского фундамента утепленная шведская плита (УШП) монтируется как цельная конструкция, в которой наливной пол служит опорой для стен. В конструкции УШП не предусмотрен утепленный цоколь. При закладке шведской фундаментной плиты увеличивается по сравнению с УФФ объем земляных работ, расход материалов, поэтому она обходится дороже. Для монтажа утепленной шведской плиты требуется выверенная горизонтальная поверхность, поэтому УШП нельзя применять на участках, расположенных на склонах.

Для монтажа шведской плиты требуется строительное оборудование и квалифицированные рабочие. Финская технология значительно проще и может выполняться своими руками без привлечения специалистов.

Фундамент по финской технологии проще в монтаже своими руками и обходится дешевле в сравнении со шведской плитой

Основные преимущества оснований подобного типа

Технология возведения шведской плиты своими руками практически не отличается от постройки обычного фундамента с некоторыми отличительными моментами. Однако по сравнению с ней, устройство «шведского» основания обладает рядом отличительных особенностей.

• В конструкцию плиты можно вмонтировать все основные коммуникации. Данный фактор значительно ускоряет процесс возведения самого здания, т.к. не требуется дополнительно обустраивать техническое подполье, где будут располагаться трубы водоснабжения и канализации. Всё это значительно ускоряет время строительства дома, а также снижает общую стоимость.
• Сокращение трат на эксплуатацию дома. Кроме, заранее предусмотренной системы тёплых полов, технология утепленная шведская плита включает в себя монтаж специального утеплителя, который особенно полезен в зимнее время. Благодаря ему фундамент не промерзает и не происходит потерю тепла, что в итоге положительным образом сказывается на расходах по отоплению жилища.
• Шведское основание – это монолитная утепленная фундаментная плита, которая подходит практически для всех участков, не зависимо от грунтового строения. Основания подобного типа располагаются на поверхности земли, благодаря чему обладают максимальной несущей способностью, т.к. на них не оказывают влияние подземные грунтовые воды. Фундамент утепленная шведская плита с успехом может применяться, как для строительства небольших деревянных домов, так и для многоэтажных особняков.
• Стены здания, построенного на шведском основании, надёжно защищены от появления плесени, грибка и сырости. Это обеспечивает технология с полностью герметичным основанием.
• Поверхность плиты получается идеально ровной. Это позволяет укладывать лицевое напольное покрытие без черновой отделки. В результате сокращается время отделочных работ и уменьшается их стоимость.
• Утепленная шведская плита не боится морозного пучения. Данное явление считается наиболее опасным для всех типов фундаментов. Оно заключается в том, что влажный грунт при воздействии отрицательных температур, застывает и неравномерно усаживается. В результате, фундаментная плита в одном месте начинает проседать, а в другом вспучиваться, что приводит к трещинам, нарушениям целостности конструкции и прочности всего здания.

Минусы у шведской плиты в этом плане отсутствуют. Это связано с тем, что система водяного отопления, вмонтированного в основание, не даёт почве полностью замерзать, и, тем самым, предотвращает её вспучивание.

• Для строительства фундамента шведская плита не требуется большегрузная специализированная техника и подъёмные краны. Исходя из того, что данный фундамент не требует серьёзного заглубления, для его монтажа достаточно удалить только верхний слой почвы (25-30 см). Данную работу можно проделать своими руками.
• Монолитная конструкция шведской плиты всегда имеет одинаковую температуру по всей своей площади. Поэтому он никогда не замораживается и не оттаивает, что положительно влияет на общий срок эксплуатации.

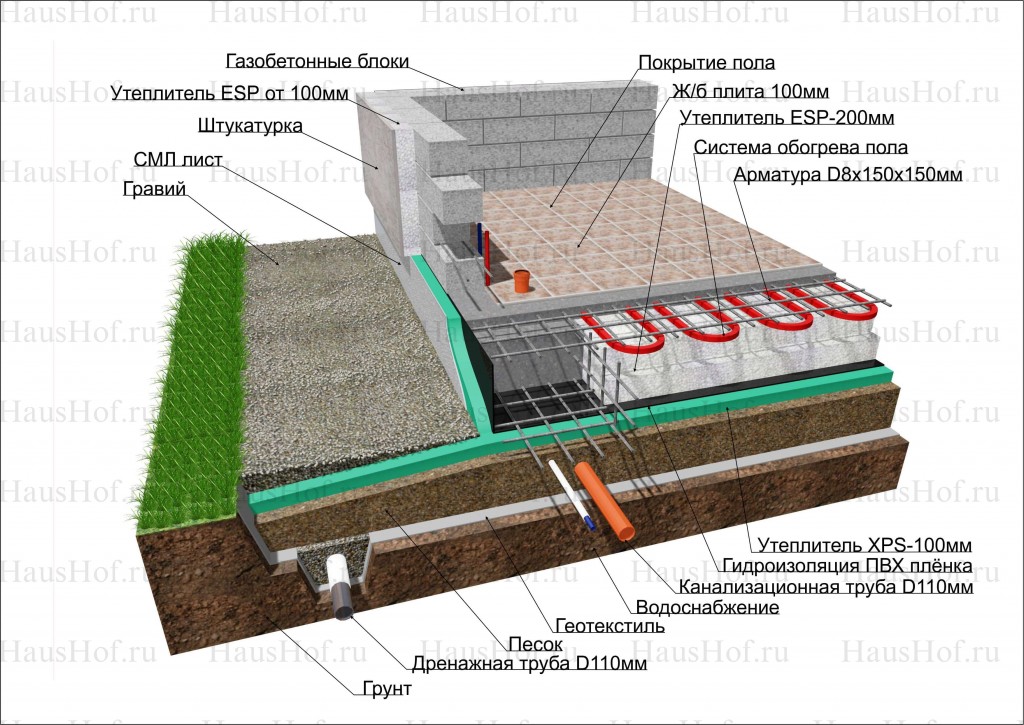

Что представляет собой УШП: сферы использования

Утепленная шведская плита фундамента представлена плитным монолитным фундаментом мелкого заложения. Он обладает утеплением по всему периметру и площади подошвы. Это готовая черновая напольная поверхность первого этажа со встроенным теплым полом и инженерными коммуникациями.

Высокая прочность и теплостойкость УШП фундамента позволяют применять его в сложных климатических условиях для зданий из любого материала

Данный тип фундамента применяется в проектах зданий без цокольного этажа и подвала. Технологию УШП целесообразно использовать для сооружений, имеющих размер стороны 15 м в таких случаях:

• для холодных регионов, где благодаря такому фундаменту уменьшается теплопотеря из дома;
• в местностях с высоким уровнем грунтовых вод;
• в проектах частных домов, где используется теплый пол;
• в случае применения технологии фахверк, а также в процессе создания панельного, щитового или каркасного дома;
• при выборе блочной или кирпичной кладки;
• на пучинистых и слабых грунтах, которые не характеризуются хорошей несущей способностью, что требует возведения буронабивных или винтовых фундаментов.

Плюсы и минусы конструкции

Решение о типе фундамента основывается на анализе преимуществ и недостатков.

К преимуществам УШП относятся:

• такой фундамент подходит для любого типа грунта, выдерживает строительство домов с тяжелыми стенами из кирпича или бетонных конструкций;
• интеграция теплого пола позволяет уменьшить расходы на монтаж полноценной системы отопления, а при должном утеплении строения, в зонах с умеренным климатом и вовсе отказаться от нее;
• использование изоляторов на основе пенополистирола высокой плотности предотвращает пучение глинистых, слабых грунтов и подвижку плиты.

Кроме того, конструкция этого фундамента такова, что при одинаковой прочности с обычной бетонной стяжкой, на устройство УШП требуется меньшее количество бетона, что снижает общие расходы. А после шлифовки плита сразу представляет собой черновой пол первого этажа, который не требуется дополнительно выравнивания или утепления.

Минусы

Имеются и недостатки. Во-первых, для устройства необходимо значительно детальней разрабатывать проект будущего дома. Особенно в части инженерных коммуникаций, так как после заливки плиты доступ к интегрированным трубам водоснабжения, отопления и канализации будет невозможен.

Во-вторых, относительная сложность самой конструкции требует использования более квалифицированного персонала и качественных материалов.

Пренебрежение точностью геометрических размеров, экономия на марке бетона и сечении арматуры сведет преимущества УШП к нулю и потребует дополнительных финансовых вложений на ремонт фундамента.

В-третьих, при строительстве домов на склонах, придется дополнительно потратиться на полное горизонтальное выравнивание площадки под плиту. В домах, построенных на УШП, невозможно устройство подвалов и погребов.

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Заключение

Шведская технология строительства плитного основания отличается рядом преимуществ, которые положительно отражаются на качестве и сроке службы всего сооружения. Но не каждый застройщик сможет самостоятельно продумать и собрать все без исключения инженерные сети.

Особого внимания требует выбор оптимальных материалов для строительства плиты с точки зрения их совместимости. Поэтому в большинстве случаев закладку фундамента типа УШП доверяют профессионалам.

9 плюсов и 3 минуса утепленной шведской плиты

Строительство дома начинается …. Правильно. С утепленной шведской плиты.

Почему утеплённая? Потому , что один из слоев экструдированный пенополистирол.

Почему шведская? Потому , что придумали в Швеции.

Почему плита? Потому , что представляет собой единое целое.

Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.

Теплый пол

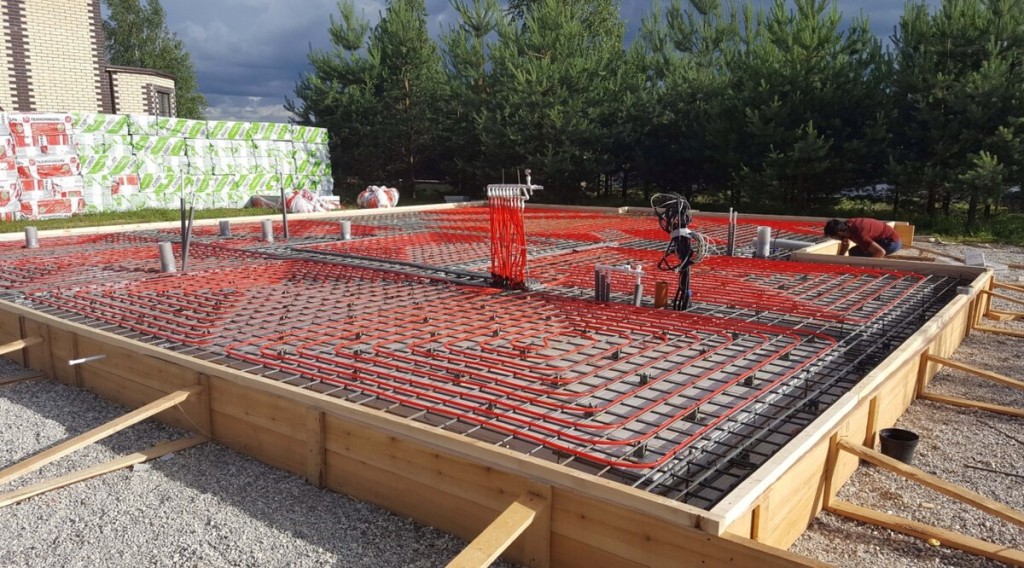

Монтируют трубы теплого пола после укладки первого каркаса арматуры. От края фундамента отступают 15 см.

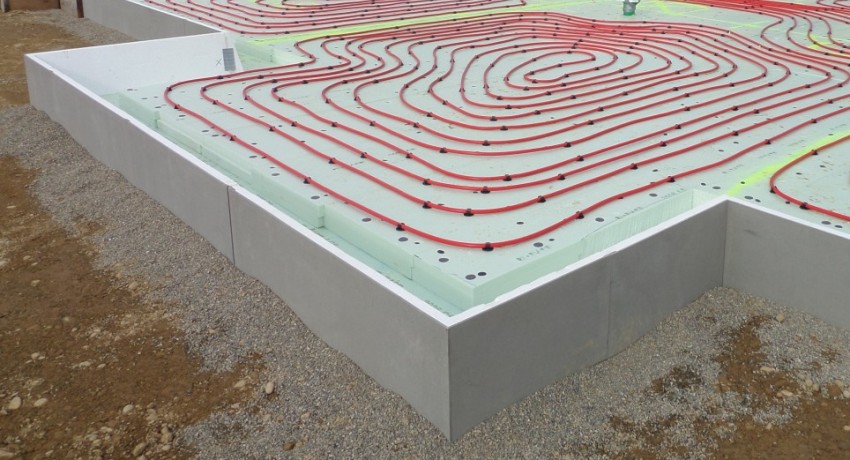

Теплый пол можно укладывать по разным схемам, которые приведены на рисунке.

Чтобы избежать понижения давления в трубах, контуры не делают длиной более 100 м. Если необходимо сделать несколько петель, лучше разделить их на более короткие и каждую подсоединить к коллектору. Коллектор лучше располагать в отапливаемом помещении.

Для теплого пола можно применять трубы из:

• металлопластика,
• полиэтилена.

Эти материалы обладают долговечностью, прочностью, не подвержены коррозии.

Чем ближе расположены витки трубы теплого пола, тем выше будет температура. По нормам, минимальное расстояние между ними — 10 см, максимальное — 25 см. Более густо укладывают витки возле стен, в центре помещения — более редко. После укладывания трубы подключают к коллектору и опрессовывают, чтобы выявить негерметичные места.

Опрессовка проводится воздухом давлением 5 атм или водой. Если используется воздух, то все соединения промазываются мыльным раствором, чтобы по появлению пузырей найти негерметичный участок. Согласно технологии, при опрессовки вся труба должна быть раскатана и присоединена к коллектору.

Внимание! Перед заливкой бетона желательно накачать трубы воздухом, чтобы они не сплющились под весом раствора.

В дальнейшем может понадобиться проложить дополнительные коммуникации (электропроводку, интернет, кабельное телевидение). Поэтому желательно заранее заложить несколько дополнительных каналов, в которых потом можно будет пропустить провода.

Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

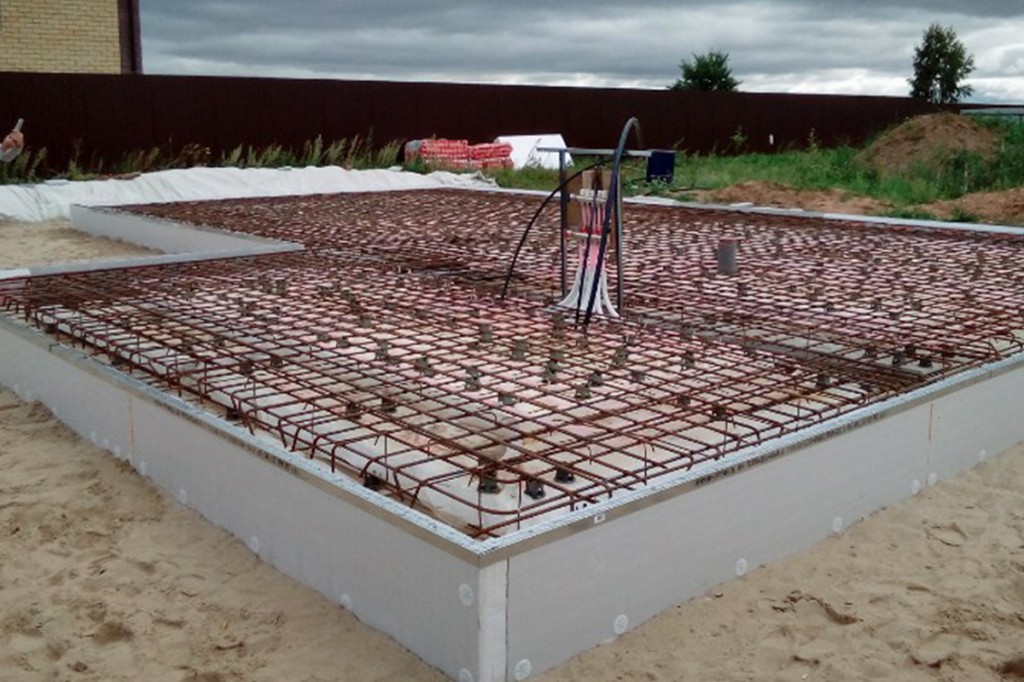

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

Расчет плитного фундамента

Чтобы правильно определить цену плитного фундамента и определить количество требуемых стройматериалов, следует учесть:

• вес дома, включая отделку;
• массу основания;
• инженерные системы;
• коммуникации;
• меблировку, крупную бытовую технику;
• атмосферные нагрузки.

Геодезия земельного участка: цель, этапы работ, оформление документов Перейти

Несмотря на то что давление ветра и снега – временное явление, их важно при расчетах учитывать как постоянные. Они являются статистическими параметрами, которые будут отличаться в зависимости от вашего региона. Требуемые значения содержатся в нормативных документах. Уделите атмосферным нагрузкам пристальное внимание, поскольку в ряде регионов давление ветра и снега достаточно большие. Если пересчитать на м2, эти показатели можно сопоставить с массой оборудования, бытовой техники, мебели.

Неопытные строители нередко упрощают методику расчета толщины основания. Такие застройщики ориентируются на установку, что для одно- и двухэтажного коттеджа подойдет армирующий каркас из двойной сетки. При этом дистанция от плитного фундамента до арматуры берется равной 5 см, расстояние между поясами – от 7 см, диаметр прутка – 12–16 мм.

Далее производится следующий расчет: 2 х 50 + 70 + 4 х (12–16) = 218–234 мм. Поскольку толщину необходимо округлить в большую сторону кратно 50 мм, в итоге имеем результат 250 мм. После этого корректируют несущие способности основания, выбирая подходящий диаметр арматуры, а также марку бетона.

Однако данный способ расчета не является точным. Велика вероятность того, что будет допущена ошибка. Поэтому данную работу следует доверять опытным профессионалам.

Оптимальный вариант – обратиться к инженеру, который произведет все необходимые расчеты, а также создаст проектно-техническую документацию для будущего коттеджа.

Как рассчитать армирующий каркас и объем необходимых стройматериалов для его оборудования? Чаще всего такой каркас для основания толщиной не более 15 см изготавливается в один ряд, монтируется по центральной горизонтальной оси.

Если же плиты толще 20 см, армирующую сетку размещают в два ряда, таким образом, чтобы можно было сделать защитный бетонный слой по 3 см снизу и свержу. Размер ячеек при этом должен быть 2-3 см. Во время работы применяется рифленая арматура, сечение 12–16 мм.

Чтобы определить сечение, следует учитывать нагрузки, несущую способность фундамента. Объем стройматериала будет тем больше, чем больше площадь бетонной плиты и размер шага расположения продольных и поперечных прутков.

Область применения

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:

• сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
• высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
• сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.

Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

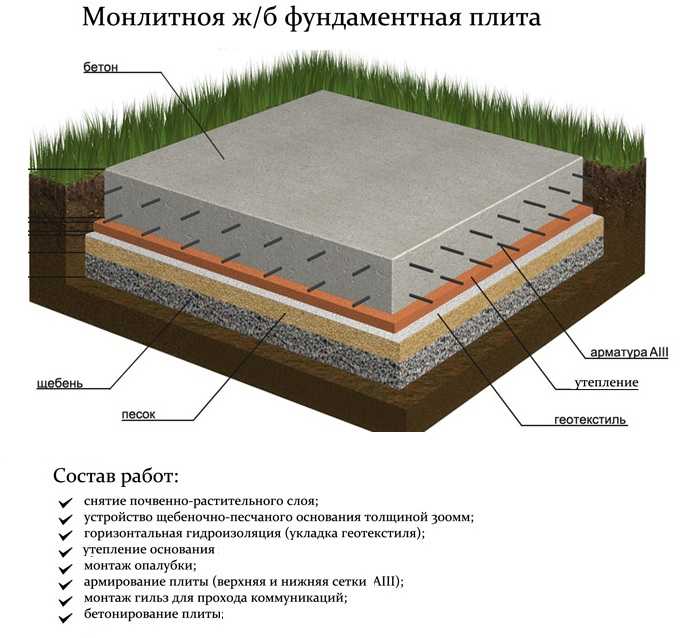

Как устроен УФФ

1. Необходимо определится с местом, пригодным для застройки.
2. При выборе места учитываются все особенности ландшафта.
3. Разметку стоит производить с запасом, примерно, на 0,5 м.
4. Плодородный слой почвы необходимо полностью убрать.
5. Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
6. Далее устанавливается дренаж.
7. Под подушку устанавливается гидроизоляция и выполняется ее армирование.
8. Происходит монтаж опалубки.
9. Устанавливается система коммуникаций.

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.

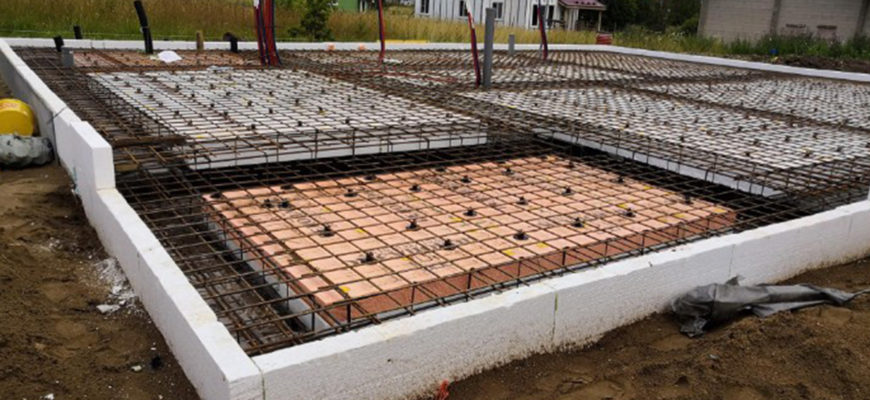

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.
