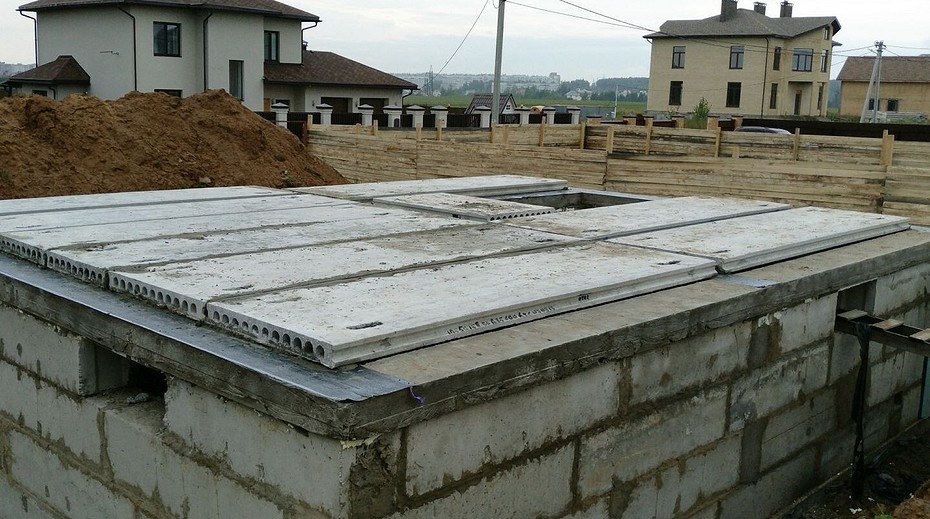

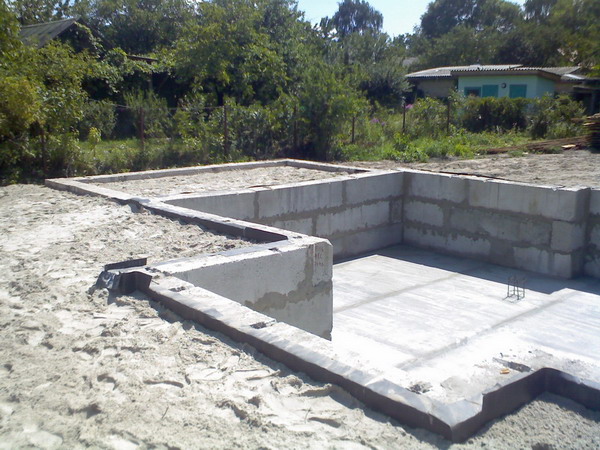

Цокольный этаж из блоков ФБС – быстро, надежно, долговечно

Сравнение блоков для строительства гаража с другими материалами

Если считать финансовую выгоду, то нужно сравнивать с наиболее популярными и проверенными вариантами материалов. При строительстве гаража чаще всего выбирают между каркасной технологией, металлическими готовыми боксами и стандартным деревянным гаражом. Металлические и деревянные модели выходят значительно дороже. В тоже время строительство гаража своими руками из блоков по стоимости может сравниться только с каркасной технологией. Однако при возведении боксов из щитовых конструкций есть много нюансов в технологии строительства, упустив которые Вы значительно снизите долговечность сооружения.

Фундамент под гараж из пеноблоков … Фундамент для гаража из пеноблоков Глубина фундамента под гараж … Фундамент под гараж из пеноблоков …

Если брать совокупность всех преимуществ блочных гаражей, то с ними не может сравниться никакой из других современных строительных материалов. Например, стены гаража из фундаментных блоков выходят в 1,5 раза дешевле, чем аналогичный объем конструкции из бруса или бревна. При этом фундаментные блоки нужно будет лишь оштукатурить и можно обустраивать внутренний интерьер гаража по своему усмотрению без ограничений.

Готовимся соорудить фундамент гаража – подготовительные работы

Совершенно необязательно быть профессиональным строителем, чтобы подготовить надежную основу для гаражного помещения и залить прочную бетонную площадку под автомобиль. Зная, как рассчитать фундамент под гараж, и владея базовыми навыками выполнения строительных работ, можно самостоятельно справиться с поставленной задачей.

До начала земляных мероприятий необходимо выполнить специальную подготовку:

• Разработать эскизную документацию, учитывающую особенности строения. Эскизирование – начальный этап работ, при выполнении которого необходимо получить достоверную информацию о расположении под землей инженерных коммуникаций. Зная глубину размещения относительно нулевой отметки, можно принять решение по типу основания. Своевременно полученная информация о наличии инженерных сетей позволит избежать проблемных ситуаций.

Фундамент — основополагающая часть любого здания

• Рассчитать суммарный вес будущего здания, влияющий на нагрузочную способность основания. Руководствуясь разработанной рабочей документацией со всеми размерами, а также используя результаты выполненных расчетов, можно вычислить необходимое количество строительных материалов, а также правильно оценить объем предстоящих затрат. По результатам расчетов определяется тип и глубина фундамента для гаража.
• Определить место для будущего строительства. Принятие решения производится после получения результатов геологических исследований почвы. В процессе работы определяется уровень расположения водоносных слоев, в соответствии с которым выбирается оптимальная глубина приямка. Не забывайте о необходимости обустройства дренажных коммуникаций при повышенной концентрации влаги в прилегающих слоях почвы.
• Разметить контур строения с помощью колышков и строительного шнура. На заключительной стадии подготовительных работ по внешнему и внутреннему периметру будущего строения забиваются угловые колышки с последующей натяжкой между ними веревки. После разметки проверьте разницу между размерами диагоналей, которая не должна превышать 1–2 см. Это подтверждает наличие прямых углов и правильность выполнения разметки.

Важно ничего не упустить, готовясь соорудить фундамент под гараж. Глубина и тип основания, особенности почвы и вес строения – все имеет серьезное значение.

Технология строительства

Сооружение блочного фундамента ленточного типа осуществляется в таком порядке:

1. Предварительно необходимо провести расчет размеров и приобрести материалы в нужном количестве.
2. Специалисты советуют начинать строительство с построения плана здания.
3. Вырываются траншеи, предназначающиеся для размещения блоков. Их глубина должна находиться на уровне промерзания почвенного слоя.
4. Днище котлована готовится под размещение этих блоков.
5. Нужно увеличить площадь опоры фундамента данного типа за счет использования так называемой подушки, которая представляет собой специальный трапециевидный блок, способствующий максимально равномерному распределению нагрузки по всей площади грунта.
6. Следующий шаг заключается в укладке блоков. При сооружении ленты следует позаботиться о том, чтобы толщина цементной стяжки составляла не менее двух сантиметров.
7. Устройство гидроизоляции с помощью рубероида либо какого-нибудь другого аналогичного материала.
8. Боковые стороны конструкции, которые соприкасаются с почвенным слоем, тщательно пропитываются битумом.

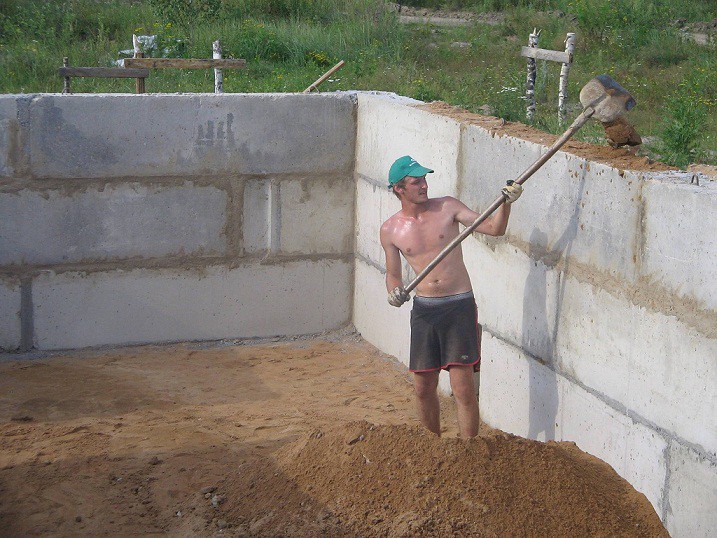

9. В конце нужно полностью заполнить все имеющиеся пазухи.

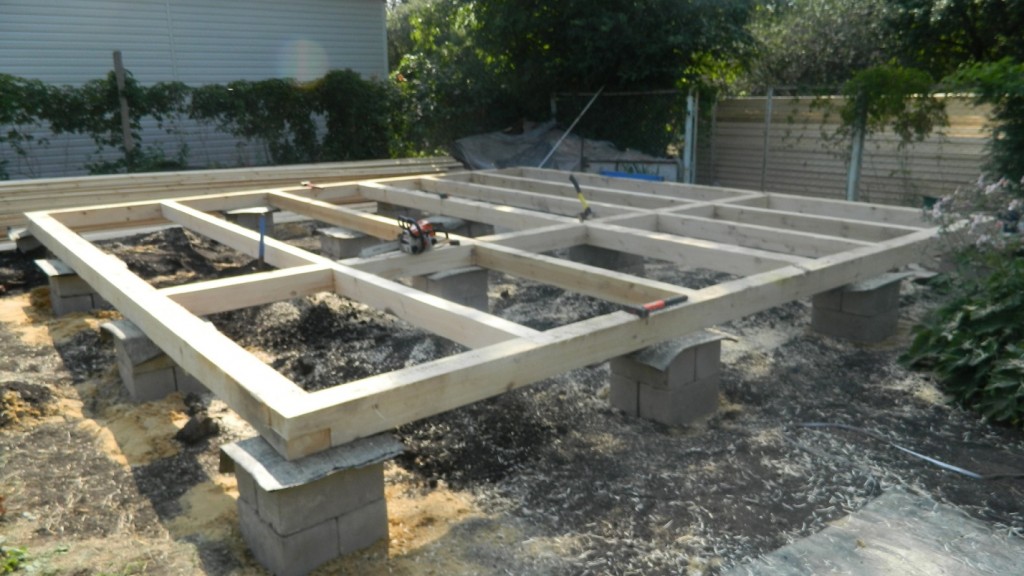

Современная технология строительства блочного столбчатого основания предусматривает выполнение следующих этапов:

1. Перед началом выполнения работы необходимо предварительно подготовить площадку – тщательно очистить от различного мусора, а также выровнять участок.
2. Если сооружение здания происходит на местности с глинистой почвой, нужно позаботиться о создании подсыпки из гравия.
3. Выполняется разметка строительной площадки, которая заключается в нанесении отметок на места, где планируется установка опор.
4. Необходимо из блоков сформировать столбы длиной менее одного метра и залить каждую отдельную конструкцию бетонным раствором.
5. Проводится монтаж распорок, сделанных из деревянных брусков.
6. На дне ямы следует сделать так называемую подушку из щебня и песка с целью обеспечения дополнительной защиты будущего здания от просадок по тем или иным причинам.
7. Создается опалубка, конструкция которой возводится с помощью деревянных щитов. Для получения опалубки несъемного типа нужно использовать трубы из металла и асбестоцемента.
8. В обязательном порядке проводится армирование опор – монтируются арматурные прутья, а также крепится проволока для горизонтальных перемычек.
9. После завершения выполнения работы по связыванию арматуры необходимо приступать к заливке строения бетонным составом. Раствор нужно утрамбовывать таким образом, чтобы он максимально плотно прилегал к стенкам конструкции и почве. Это позволяет исключить появление пустот.
10. Одним из важных этапов считается обеспечение качественной гидроизоляции, которая создается с помощью прочной рубероидной прослойки, накладывающейся поверх блоков.
11. Затем создается составляющая в виде ростверка.
12. Перемычки соединяются тонкими арматурными прутьями, образуя надежный каркас.
13. Бетонным раствором заливается полученная форма и оставляется в покое до полного высыхания вещества.

Все о блоках ФБС

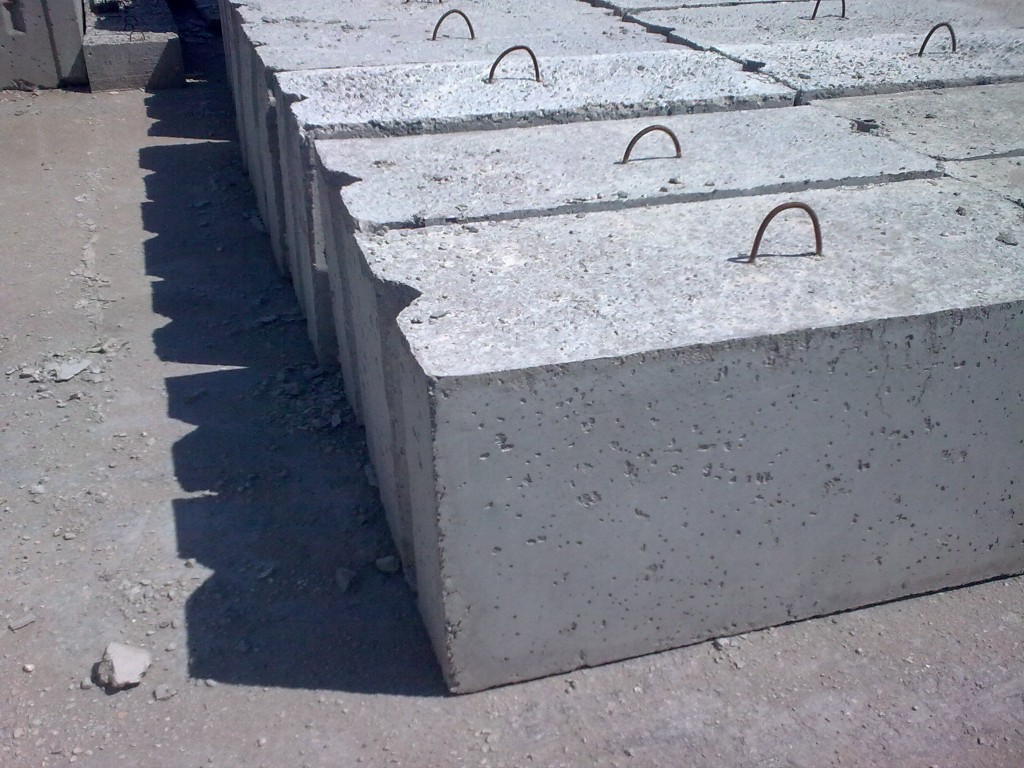

Блоки ФБС

Для устройства стен подвалов, цокольных этажей, техподполий и фундаментов, находящихся ниже уровня земли, применяют сборный железобетон, а именно, фундаментные блоки сплошные (ФБС). Они представляют собой неармированные бетонные прямоугольные элементы различных размеров. Металл в них присутствует только в качестве монтажных петель (по 2 штуки на единицу).

По торцам блоки имеют выемки (замки), благодаря которым осуществляется монолитное соединение отдельных элементов в единую цепь. При монтаже боковые пустоты между блоками заливают бетоном и при необходимости армируют отдельными стержнями.

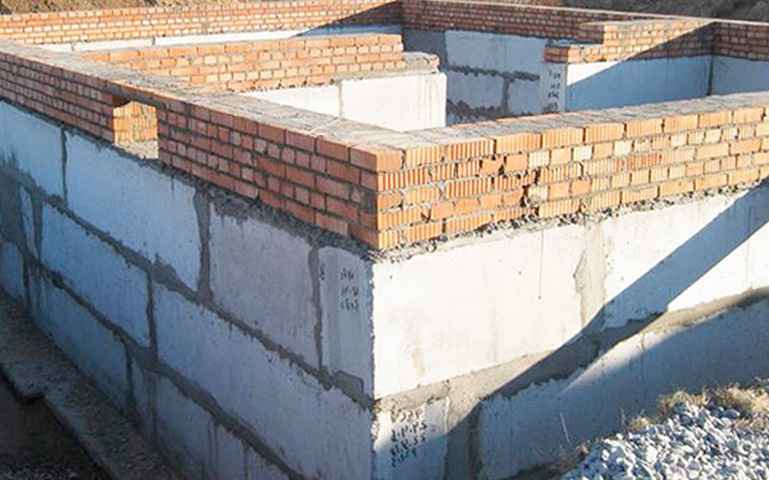

Плюсы и минусы цоколя из ФБС

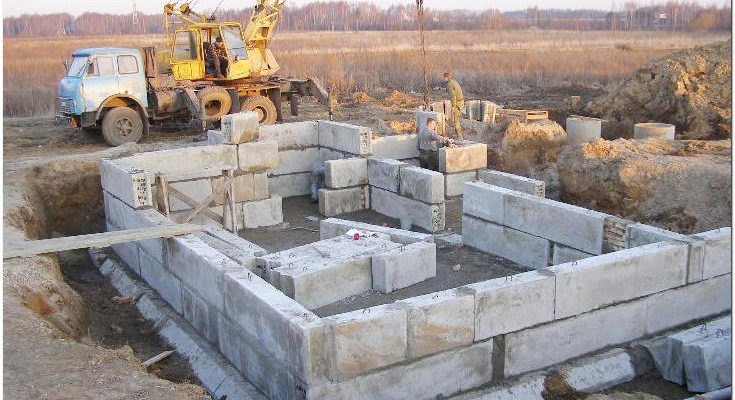

Монтаж ФБС

Если вы стоите перед вопросом, что лучше выбрать – монолит или ФБС для цокольного этажа, то предлагаем рассмотреть для начала положительные свойства блоков.

• Высокая прочность позволяет монтировать на фундамент из ФБС дома любой этажности (от 1 до 10!).
• Морозостойкость.
• Долговечность.
• Устойчивость к образованию и действию микроорганизмов.
• Геометрическая точность размеров и ровность боковых поверхностей блоков позволяет быстро и аккуратно смонтировать фундамент, уменьшит расходы на подготовку основания под гидроизоляцию и отделку.
• Сокращение сроков строительства по отношению к монолиту в несколько раз. 3 монтажника смогут возвести цокольный этаж за 2–3 дня.

Конечно, нужно сказать и о недостатках применения ФБС, их не много, и определяются они в основном финансовым положением владельца.

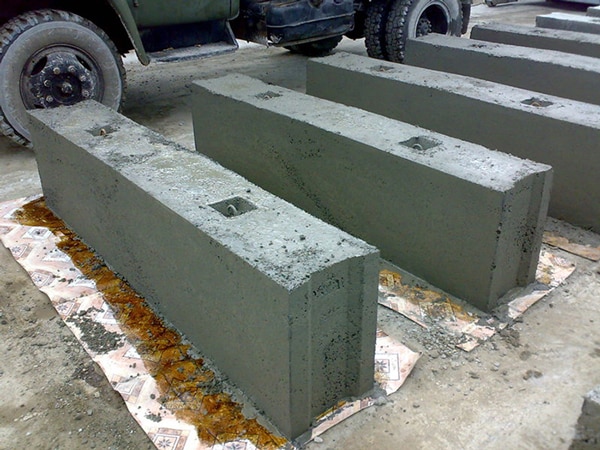

Производство блоков

• Стоимость блоков довольно высока. Если для уменьшения расходов бетон для монолита можно замешивать своими руками, то с ФБС это не получится. Блоки изготавливаются в специальных формах с вибрированием на стендах.
• Для монтажа блоков потребуется привлечение спецтехники, а это значительные затраты.
• Бытует мнение, что на стыках блоков не всегда удается достичь необходимой герметичности. Особенно это касается фундаментов (см. Фундамент цокольного этажа из ФБС: все конструкционные варианты), возводимых во влажном климате или при высоком уровне грунтовых вод.
• Этот недостаток, если имеет место быть, легко компенсируется хорошей, качественной гидроизоляцией. Кстати, монолит так же придется защищать от влаги, потому что бетон обладает некоторой степенью влагопоглощения.
• Если подсчитать полную стоимость цокольного этажа из монолитного железобетона, то навряд ли он обойдется дешевле, чем ФБС. А уж по срокам строительства блокам вообще равных нет.

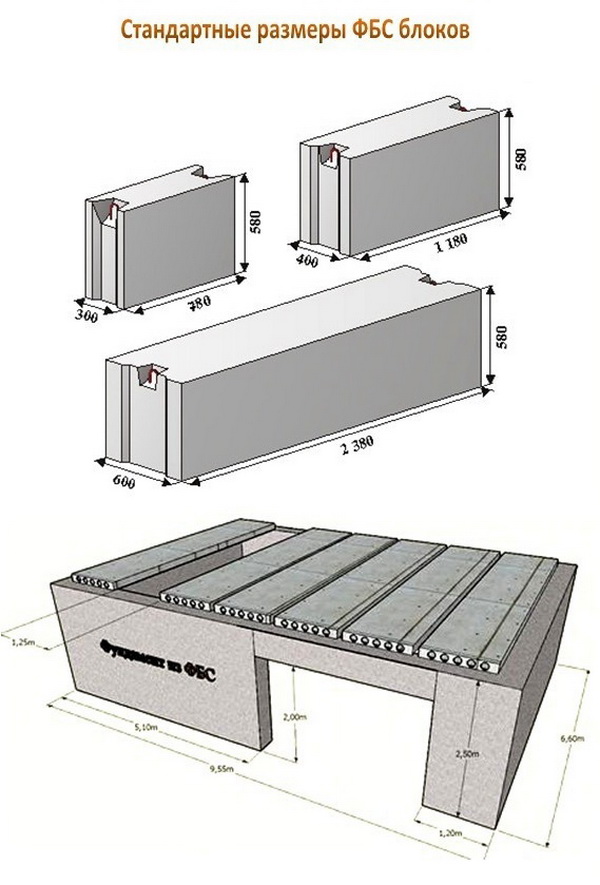

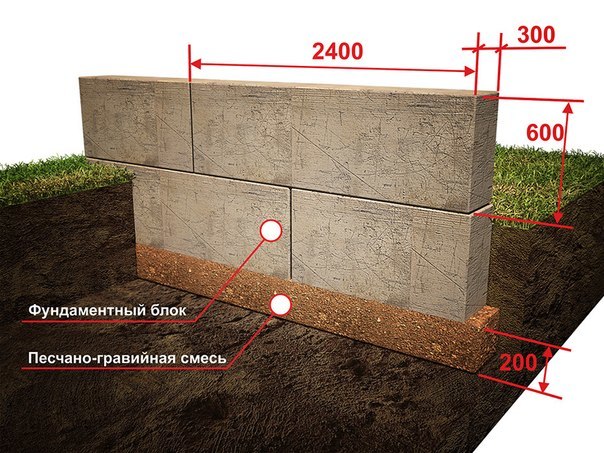

Размеры ФБС

Размеры ФБС

Типоразмеров ФБС достаточно много, из них можно выбрать именно те, которые оптимально подойдут для вашего строительства.

Представляем таблицу самых востребованных размеров блоков:

Маркировка блоков понятна и дает полное представление об их размерах, но в дециметрах. Для удобства мы сразу переводим их в миллиметры. Например, ФБС 24.3.6 обозначает, что перед вами фундаментный блок сплошной длиной 2400 мм, шириной 300 мм и высотой 600 мм.

Из таблицы видно, что длина и высота блоков имеют допуски -20 мм, которые добираются раствором при монтаже. Заливаются блоки из бетона М7.5,это довольно высокая марка, обеспечивающая прочность и долговечность элементов.

Важно! Если вы задумали строительство цокольного этажа из блоков ФСБ, то специалисты рекомендуют изначально закладывать в проект размеры дома, исходя из габаритов блоков. В противном случае, некратные расстояния между блоками придется дополнительно монолитить бетоном.

Как правильно выбрать блоки для цокольного этажа

Выбор блоков

Стены цоколя являются одновременно и основанием всего здания, поэтому к ним применяются те же требования, что и к ленточным фундаментам. И здесь основным решающим фактором при выборе ширины блоков является толщина стен, а также последующие отделочные работы.

• При строительстве дома с облицовкой, ширина блоков должна быть минимум на 100 мм шире основной стены. Это делается для удобства отделки фасада, чтобы было, на что опереть облицовочный кирпич, утеплитель и прочее.
• Если дом строится из кирпича, и отделка не потребуется, то блоки можно брать меньше или равно ширине стен дома. Не надо бояться, что меньшая толщина ослабит фундамент, заложенная проектная прочность ФБС может легко выдержать нагрузку от 10-ти этажного здания.

Виды устройства стен

• При утеплении цоколя снаружи к его ширине, как правило, добавляется 50–100 мм. Чтобы защитить утеплитель от проникновения влаги сверху, над ним должен быть козырек. Обычно утепление подводят под кирпичную кладку, выступающую над цоколем на 100–150 мм. Или по периметру устанавливают специальный слив из оцинкованного металла или пластика.
• Для кирпичной или пено-, газобетонной кладки специалисты рекомендуют приобретать блоки шириной 600 мм (это обуславливается значительной толщиной кладки), а для бруса или стеновых железобетонных панелей будет достаточно ФБС шириной 300 мм.

Разновидности фундаментов

В большинстве случаев гаражи имеют не более одного этажа, поэтому весовые нагрузки на основные конструкции совсем невелики.

Ленточный фундамент – популярный вариант монолитного сооружения простого устройства. Используют при строительстве гаражей с подвалами. В качестве основного материала применяют бетонную заливку или различные виды стеновых камней:

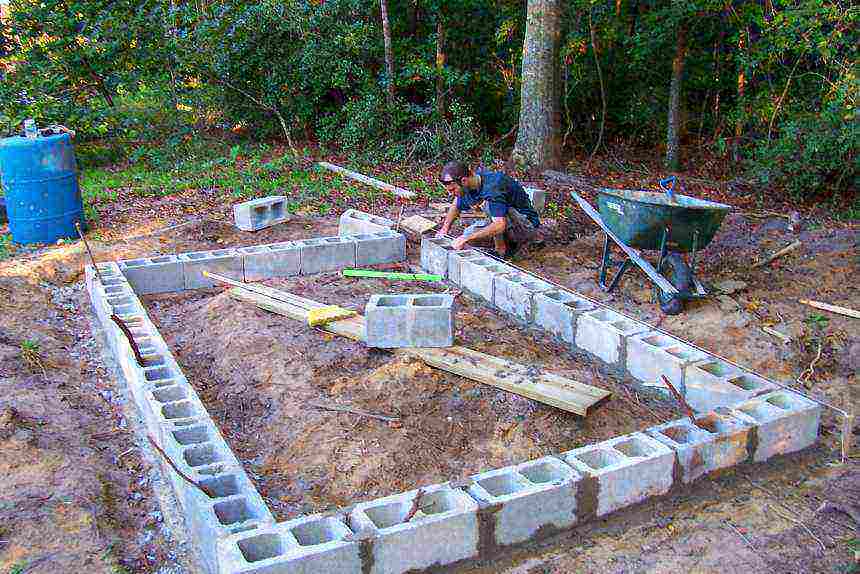

Фундамент из шлакоблоков

Достоинства: высокая прочность, долговечность, низкая стоимость, простота строительных работ.

Из минусов: большой вес, плохая теплоизоляция.

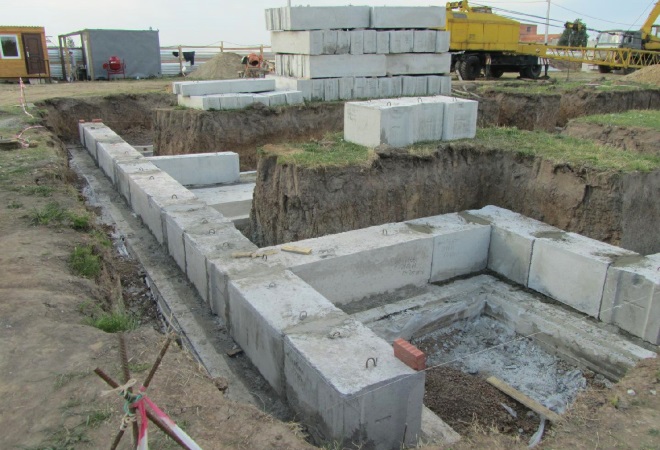

Фундамент из блоков ФБС

Достоинства: хорошая устойчивость, конструктивная надежность, возможность строительства на любом грунте, высокая скорость возведения.

Недостатки: большой вес каменных элементов, требующий применения спецтехники.

Фундамент из газосиликатных блоков под гараж

Плюсы: экологичность, долговечность, морозоустойчивость, простой монтаж, быстрое возведение, доступная цена.

Недостатки: хрупкость, высокая паропроницаемость.

Фундамент из пеноблоков под гараж

Достоинства: долговечность, небольшой вес, привлекательная цена.

Недостатки: низкая прочность, вероятность усадки, дающей трещины.

Свайный фундамент – сложная конструкция из прочных стоек, обвязанных арматурой и соединенных между собой ростверком (горизонтальной бетонной балкой). Дорогостоящая конструкция применяется при наличии сложного грунтового рельефа.

Плавающий (плитный) фундамент – бетонная каркасная конструкция малого заложения (200–300 мм). Высокая стоимость расходных материалов окупается быстрыми темпами возведения.

Итак, под гараж какой выбрать фундамент? При строительстве своими силами лучше остановиться на варианте, не требующем привлечения тяжелой техники и большого числа помощников.

Глубина заложения фундамента

Грамотная постройка гаража невозможна без учета климатических особенностей местности.

Показатель глубины промерзания грунта дает справочная литература, которую легко найти в интернете. Например, на территории Москвы в зависимости от вида почвы норматив составляет 135–200 см, в Санкт-Петербурге 116–171 см, в Вологде 150–221 см. От полученных данных отнимают 20 %, это и будет рекомендуемое заглубление.

Второй параметр, влияющий на правильную закладку – уровень грунтовых вод. Чем он выше, тем мельче следует делать заглубление фундамента. Если нет желания анализировать состояние грунта, то можно принять за норму средний показатель 100 см.

Как правильно под гараж залить фундамент

Работа с бетонным раствором требует устройства опалубочной системы. Строительная коробка позволяет сформировать жесткую ленточную конструкцию заданной формы.

Опалубку делают из отдельных досок, закрепленных гвоздями на опорных стойках. Это самый дешевый способ, его легко освоить самостоятельно. Воспользовавшись готовыми деревянными щитами или фанерными листами, можно ускорить процесс создания короба, хотя стоить это будет несколько дороже первого варианта. Главное требование к опалубочной системе – идеально ровные и гладкие поверхности с полным отсутствием щелей.

Для упрочения фундамента и придания ему жесткости используют армирующие элементы (стальные прутки), связанные между собой.

Подготовленную бетонную смесь (цемент М-300 или М-400) заливают в опалубку на песчаную подушку, подготовленную заранее. Процесс осуществляют в несколько этапов. Толщина слоя не должна превышать 300 мм. Каждая последующая заливка делается только после высыхания предыдущей. После полного отвердевания раствора опалубочные щиты демонтируют.

Как сделать ленточный фундамент под гараж своими руками

1. Построить чертеж будущего строения с учетом всех габаритов и объемов.
2. На основании данных сделать разметку участка.
3. Произвести земляные работы, постоянно контролируя глубину и ширину рва.
4. В готовую траншею засыпать подушку из щебня и песка, слегка увлажнить ее и хорошо затрамбовать.
5. Замесить цементно-песчаный раствор в соотношении 1:2.
6. Укладывать блоки или каменные элементы ровными рядами, соединяя их приготовленным составом.

Выбор вида фундамента

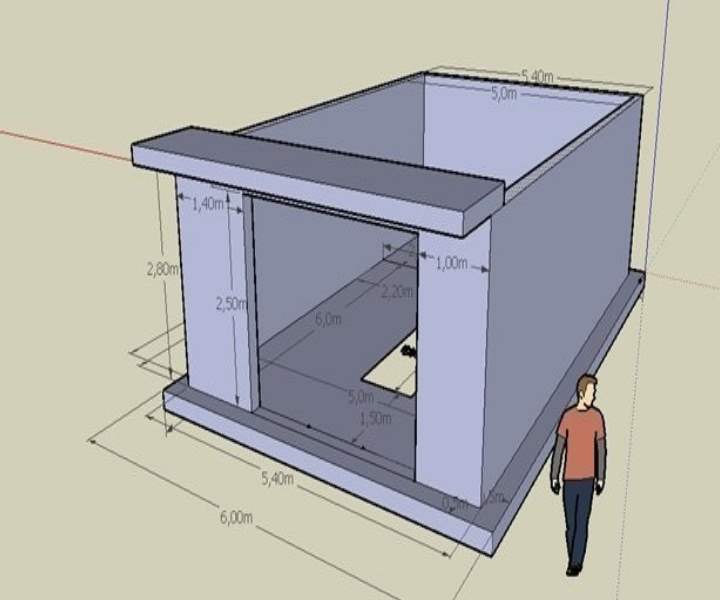

Перед началом строительства нужно сделать проект гаража. На этом этапе решается, каким должен быть фундамент, рассчитывается его глубина. Расчеты фундамента проводят с учетом размера усадки здания, рельефа участка, типа грунтов, уровня залегания грунтовых вод.

Влияние грунтов на выбор типа фундамента

Выбор зависит от 2 факторов — характеристики грунтов и уровня почвенных вод. Например, ленточный фундамент, дополнительно укрепленный арматурой, считается хорошим вариантом для высокого уровня залегания грунтовых вод (около 2 м). Монолитные фундаменты тоже устраивают при высоком уровне вод, но еще они считаются хорошим вариантом при возведении на насыпях и подвижных грунтах.

Поэтому на предварительных этапах делается анализ почвы. Если строительство ведется на уже застроенном участке, необязательно проводить новые геодезические исследования, можно воспользоваться данными старого, выполнявшегося при возведении имеющихся объектов.

Перед началом строительства гаража делается анализ почвы.

Особенности конструкции гаража

Проект гаража предусматривает место как для автомобиля, так и для размещения дополнительного оборудования. Если предусмотрены отдельные помещения для хранения инструментов, это тоже нужно отразить в проекте.

Если предполагается наличие смотровой ямы или подвала, то строительство гаража начинается с них. Сначала подготавливается площадка, потом вынимается грунт для устройства подвала или ямы. На дне выемки делают мини-фундамент, чтобы укрепить стенки. Когда раствор застывает, конструкцию выкладывают камнем, промазывают битумом, и затем выполняется обратная отсыпка.

Виды фундаментов

При строительстве гаражей, которые считаются легкими строениями, не оказывающими большой нагрузки на почву, используются только некоторые из фундаментов:

• ленточный;
• свайный;
• ленточно-свайный;
• монолитный.

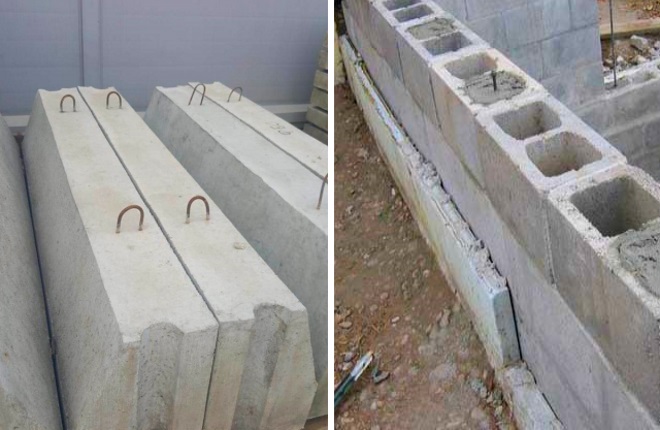

Разновидности ФБС-блоков, используемых в строительстве

Размеры и технические характеристики ФБС указываются в ГОСТе 13579-78. Всего существует 12 разновидностей в зависимости от материала, используемого при изготовлении и размера.

На боку каждого изделия нанесена его маркировка, состоящая из букв и цифр в последовательности:

• Тип (ФБС, ФБП или ФБВ).
• Высота в дм.
• Длина изделия в дм.
• Ширина в дм.
• Тип бетона (Т – тяжелый, С – силикатный, Л – легкий).

Например, ФБС12-5-6-Т: блок ФБС, длиной 1180 мм, шириной 500 мм, высотой 580 мм, выполнен из тяжелого бетона.

ФБС также разделяют по степени обработки поверхности:

• А3 (лицевой под покраску).
• А5 (лицевой под плитку (укладывают на раствор).
• А6 (лицевой неотделываемый).
• А7 (нелицевой, остается скрытым после завершения работ).

Существует ряд блоков меньшего размера. Они также указаны в ГОСТе. Их называют «доборные» и используют, когда невозможно спроектировать длину фундамента кратную длине блоков стандартного размера.

Какие виды фундаментов можно из них делать

Чаще всего из ФБС монтируют блочный ленточный фундамент. Составные части устанавливают по периметру будущего строения, в пазы между ними заливают раствор, который после затвердевания превращает конструкцию в монолит.

Иногда блоки используют для создания столбчатого фундамента, если планируют легкую постройку (например, из щитов) или если размер сооружения небольшой (баня, сарай). ФБС устанавливают в грунт, сверху на них монтируется ростверк. Также как и с ленточным, столбчатый фундамент из бетонных блоков сокращает время работы и снижает затраты.

Столбчатый фундамент из ФБС делают с использованием блоков размером 40 х 20 х 20 см. Под бетонные модули укладывают песчаную подушку, на нее устанавливают ФБС с заглублением.

Такой тип фундамента имеет недостатки:

• Невозможность организовать подвал.
• Подходит не для всех типов грунта.
• Нельзя возвести тяжелое или многоэтажное сооружение на таком основании.
• Плохая устойчивость при горизонтальных нагрузках.
• Большие теплопотери здания.

Выполнение возведения основы своими руками

На стадии возведения основы строения все работы следует выполнять с максимальной осторожностью. При этом используют технику, которая является примерно одинаковой. Скрепление всех элементов основы производят с помощью обычного цементного раствора, который следует подготовить перед началом кладки. При осуществлении работ, связанных со строительством основы строения, в раствор нельзя добавлять воду либо цемент. Это приведет к ослаблению контакта с излишками. Элементы следует уложить друг на друга по аналогии с кирпичной кладкой.

Фундамент из шлакоблоков следует возводить, используя монолитные блоки, обладающие наибольшим запасом прочности, чем полые изделия, применяемые для одноэтажных построек. Толщина стен основания из шлакоблоков должна составлять 60 см.

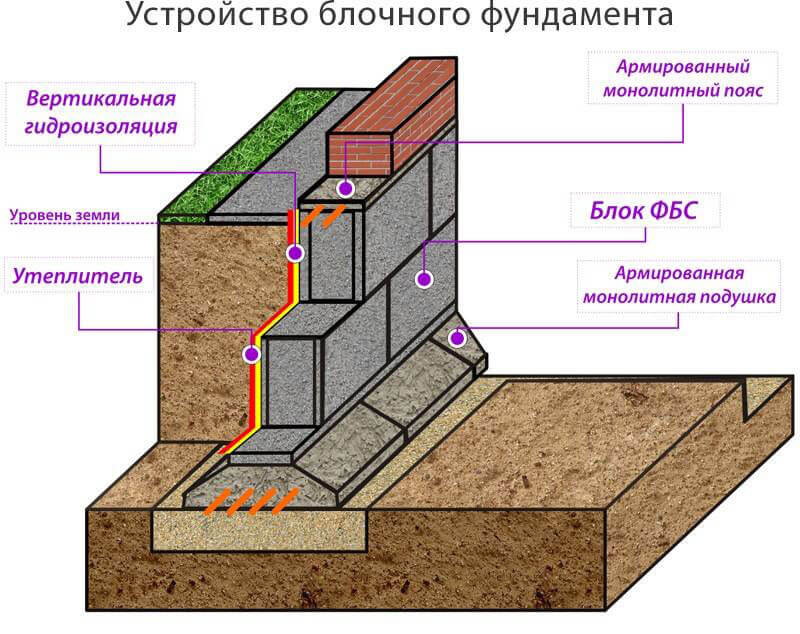

Схема сборного фундамента из блоков представлена на рисунке. Величина произведенных затрат на строительство будет зависеть от размеров материала, транспортировки. Применяя железобетонные блоки для фундамента, можно выполнить менее затратное основание, чем сборный фундамент. Наличие промежуточных швов тоже является недостатком, там обычно накапливается пыль или грязь.

Пошаговые инструкции по правильному устройству разных типов фундамента

Как говорилось ранее, к конструкции гаража можно применить разные типы фундаментов, таких как:

• Ленточный;
• Ленточно-свайный;
• Плитный;
• Столбчатый.

  Натянутые шнуры помогут сделать ровную троншею

Расположение каждого типа основания необходимо разметить с помощью измерительной рулетки, колышков с обносками и шнура. В качестве обносков выступают деревянные планки, прибитые гвоздями к колышкам. Высоты колышков должна быть не менее 50 см от земли. Шнур закрепляется на вбитый гвоздь в обносок. Два параллельных шнура, расстояние между которыми должно быть 40 см, определяют зону будущей траншеи. Затем, в зависимости от типа основания, выкапываются лунки, котлован или траншея.

Ленточный

1. В соответствии с разметкой выкопать траншею глубиной 40 см и шириной 40 см.
2. На дно траншеи засыпать песок, который нужно утрамбовать до получения слоя толщиной 20 см. Песок лучше спрессовывается, если его сделать влажным.
3. Сверху песчаной подушки можно засыпать слой гравия толщиной 10 см.
4. После этого изготовить металлический каркас из арматурных прутьев. Для этого использовать сечение от 8 до 15 мм. Металлические стержни необходимо фиксировать проволокой. Расстояние между прутьями должно быть не менее 20 см. Эта конструкция придаст крепости ленточному основанию.
5. Затем необходимо изготовить опалубку из досок или фанеры. Её высота должна возвышаться над землёй не менее чем на 30 см. Для укрепления конструкции использовать деревянные хомуты или упоры.

   Распорки, подкосы, колья, прижимные и направляющие доски создают крепкую конструкцию

6. После установки металлического каркаса и опалубных щитов можно перейти к заливке бетонной смеси. Для относительно небольшой постройки, такой как гараж, подойдёт бетон марки М200. С помощью бетоносмесителя сделать готовый раствор, который требуется залить в подготовленную опалубку. Высота бетона должна составлять от 30 до 40 см от поверхности грунта. Следует помнить, что ленточное основание необходимо сделать полностью за один раз.

   Эти параметры подходят для основания небольших строений

7. После заливки бетона в опалубку его необходимо накрыть толстым полиэтиленом или рубероидом. Это надо сделать, так как прямые солнечные лучи негативно влияют на бетон. От этого он может покрыться трещинами из-за неравномерного застывания. Когда фундамент залит, ему требуется время для затвердевания. В зависимости от окружающей температуры, сроки укрепления ленточного основания имеют пределы от 3 до 6 недель. После указанного срока ленточный фундамент готов к возведению на нём стен гаража.

Ленточно-свайный

Строительство плитного основания своими руками

1. В соответствии с разметкой необходимо выкопать котлован глубиной 40 см.
2. Дно котлована засыпать песком, который утрамбовать до получения равномерного слоя толщиной 20 см.
3. Сверху песчаной подушки засыпать слой гравия, чтобы его толщина была 10 см.

   Этот тип является монолитным

4. По периметру котлована установить опалубку из толстых листов фанеры или досок. Её высота должна возвышаться над уровнем земли на 40 см. Чтобы её конструкция не заваливалась, необходимо пользоваться упорами и распорками.
5. Затем необходимо изготовить объёмный каркас-сетку из металлических прутьев диаметром 12 мм. Ширина и высота ячеек каркаса должна быть по 20 см. Места пересечений арматуры скрепить с помощью проволоки. Поместить каркас из металлических прутьев внутри опалубки. Теперь можно заливать бетон внутрь.
6. Использовать бетон марки М200, которым необходимо покрыть арматурный каркас, чтобы металлические фрагменты не выступали над поверхностью залитой смеси. В результате должен получиться слой бетона, равный 30–35 см.
7. Время застывания и условия заливки бетона такое же, как и в предыдущих типах фундамента.

Как залить столбчатый

1. В соответствии с разметкой, на расстоянии 100 см друг от друга необходимо выкопать ямки глубиной 60 см, длиной и шириной по 50 см.
2. На дно каждой лунки засыпать влажный песок, который утрамбовать до получения слоя толщиной 20 см.
3. Затем из толстой фанеры или досок сделать опалубку. Она должна быть выше верхнего края почвы от 44 до 50 см. Чтобы конструкция не разваливалась, её нужно укрепить упорами.

   Для крепости основы гаража столбы устанавливают и внутри периметра стройки

4. Внутрь опалубки установить металлический каркас из арматурных прутьев , диаметр которых 12 мм.
5. Затем в конструкцию опалубки залить бетон марки М200, чтобы его верхний уровень был выше земли на 40 см.
6. Образовавшиеся промежутки между опалубкой и стенками лунок нужно заполнить землёй, которую тщательно утрамбовать.
7. После застывания бетона проводятся дальнейшие строительные действия.

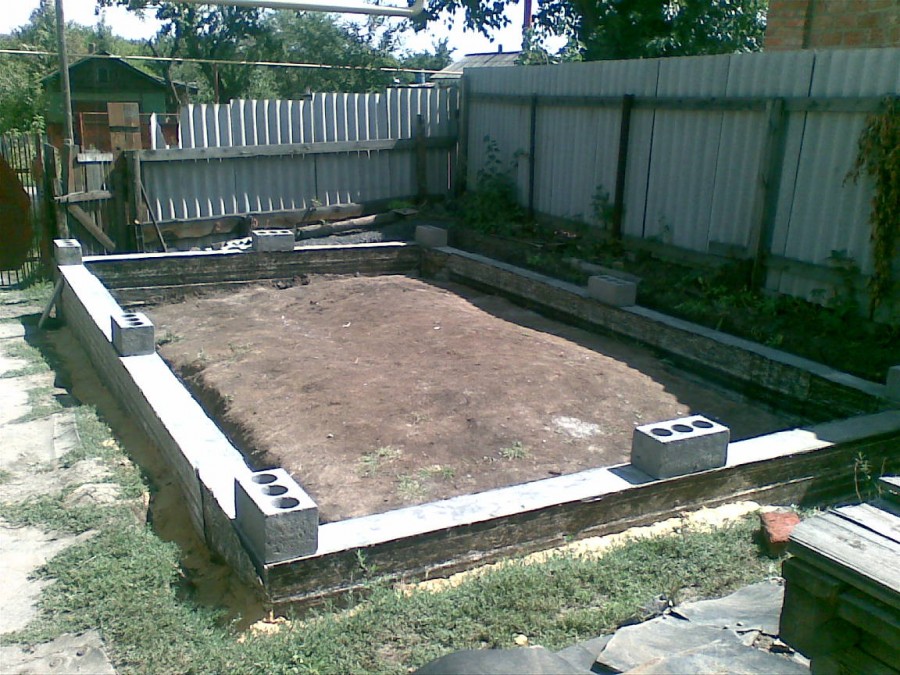

Руководство как построить фундамент для гаража из блоков

В последнее время стало популярным при проведении строительных работ, в частности по возведению гаражей, использование, в качестве строительного материала, блоков из газобетона и керамзитобетонных блоков, благодаря их эксплуатационным свойствам. Ознакомиться с обзором характеристик фундамента для гаража из шлакоблоков можно здесь.

Свайный фундамент под гараж на снимке

Какой фундамент лучше?

Пеноблоки характеризуются не большим весом, хорошими теплоизоляционными свойствами, устойчивостью к воздействию огня, а также удобством монтажа (при необходимости пеноблоки с легкостью разрезаются, что значительно упрощает их укладку). При возведении гаража из пеноблоков, нет необходимости в закладке глубокого фундамента. Под гараж из пеноблоков можно соорудить либо свайный фундамент (в том случае, если на строительном участке преобладает неустойчивый грунт), либо мелкозаглубленный ленточный фундамент. Читайте руководство как рассчитать фундамент под гараж на этой странице.

Оптимальной будет глубина фундамента для гаража из пеноблоков от 40 до 70 см, но следует делать поправку на уровень промерзания грунта.

Как сделать?

Глубина ленточного фундамента рассчитывается исходя из типа грунта, характерного для данного участка, глубины промерзания грунта (прибавляется 20%) и уровня залегания грунтовых вод. Ширина ленты фундамента должна быть на 30% больше толщины стенок гаража.

Монтаж ленточного фундамента под гараж, по технологии практически ничем не отличается от возведения ленточного фундамента под другие сооружения.

Ленточный фундамент для гаража из пеноблоков сооружается следующим образом:

• наносится на участок разметка посредством деревянных колышков и веревки;
• снимается верхний плодородный слой почвы, чтобы предотвратить разрушение фундамента растущими растениями;
• по нанесенной разметке выкапывается траншея (ширина траншеи должна равняться ширине строительного блока плюс десять или пятнадцать сантиметров);
• дно траншеи засыпается слоем песка, толщиной в десять или пятнадцать сантиметров;
• далее поверх слоя песка засыпается слой щебня в десять сантиметров и тщательно утрамбовывается;
• сооружается деревянная опалубка, для предотвращения оползания стенок траншеи (чтобы бетонный раствор не просачивался сквозь щели между досками, рекомендуется с внутренней стороны опалубки застелить полиэтиленовую пленку);
• дополнительно монтируется каркас из арматуры, для увеличения прочностных характеристик фундамента (металлические прутья соединяются между собой либо посредством сварки, либо при помощи вязальной проволоки);
• в подготовленную траншею заливается бетонный раствор (бетонный раствор представляет собой смесь воды, песка и цемента, по консистенции напоминающую жидкую сметану);
• после того, как бетон схватится, снимается опалубка и проводится обратная засыпка грунтом, ранее изъятым в процессе проведения земельных работ при подготовке траншеи;
• дальнейшие строительные работы проводятся только, после полного застывания бетона.

Обязательно проводится гидроизоляция верхней части фундамента, выступающей над уровнем земли. Инструкция как сделать электропроводку в гараже здесь:

Какой лучше?

Керамзитобетонный блок состоит из смеси воды, цемента и песка, с добавлением керамзита. Керамзитобетонные блоки характеризуются устойчивостью к температурным перепадам, а также подобного вида блоки не поддерживают активного горения и не подвержены образованию плесени.

Размеры одного керамзитобетонного блока составляют 39х19х18,8 см. Вес одного блока достигает 12 кг.

Керамзитобетонные блоки выпускаются в нескольких вариациях:

• Теплоизоляционные легкие блоки, обладающие плотностью от 300 кг./м3 до 600 кг/м3. Прочность таких блоков составляет от 5 кг./см2 до 25 кг./см2.
• Конструктивно-теплоизоляционные блоки средней тяжести, обладают плотностью от 750 кг./м3 до 1200 кг./м3 и прочностью от 35 кг./см2 до 100 кг./см2.
• Конструктивные, самые тяжелые, керамзитобетонные блоки, плотностью от 1400 кг./м3 до 1800 кг./м3. Прочность подобных блоков составляет от 100 кг./см2 до 500 кг./см2.

Так как керамзитобетонные блоки обладают не значительным весом, а гаражи обычно не отличаются большими размерами, то в качестве основы под гараж из керамзитобетонных блоков можно соорудить столбчатый или ленточный фундамент из блоков ФБС. Читайте инструкцию как открыть автосервис в гараже.

Из блоков ФБС

На снимке фундамент из блоков ФБС под гараж

Фундамент столбчатый, выполненный из блоков ФБС, один из самых экономичных видов фундамента. Конструктивно такой вид фундамента представляет собой, сложенные из блоков тумбы, установленные равномерно по периметру стен гаража.

Фундамент ленточный, выполненный из блоков ФБС, представляет собой ленту, заложенную по периметру стен постройки.

Перед укладкой фундаментных блоков, на дно подготовленных ям или траншеи следует засыпать слой крупного песка.

Блоки соединяются посредством специального раствора. При проведении кладки блоков, следует следить за тем, чтобы вертикальные швы не совпадали друг с другом.

Для увеличения прочностных характеристик фундамента, необходимо по верхнему ряду блоков соорудить железобетонный пояс, толщина которого должна быть не менее 30 см. Читайте инструкцию какой выбрать фундамент под гараж и как построить.

Смотрите на видео рекомендации как залить фундамент для гаража:

Правильно подобранный и сооруженный фундамент прослужит много лет, и будет, равномерно распределяя нагрузки, оказываемые строением, защищать возведенные стены от растрескивания и разрушения.

Фундамент для гаража из блоков ФБС — плюсы и этапы строительства

Наличие гаража предполагает не только капитальное место для стоянки машины, но и возможность самостоятельно проводить мелкий ремонт. Поэтому фундамент под гараж из блоков является идеальным решением проблемы обустройства смотровой ямы.

Фундаментные блоки стеновые (далее ФБС) носят такое название по той причине, что образуют стены подвального помещения после укладки. Они обладают хорошей несущей способностью и имеют ряд достоинств в сравнении с монолитными фундаментами.

Преимущества стеновых блоков

1. Невысокая цена, благодаря которой ФБС стал доступным материалом для населения в индивидуальном строительстве.
2. Быстрая скорость возведения.

3. Универсальный материал, который подойдет практически для всех типов строительства.
4. Основание возводится без обустройства опалубки.
5. Не требует усиления металлическим каркасом.

Все перечисленные положительные качества стеновых блоков приводят к снижению затрат при строительстве гаража.

Типы оснований из блоков

Гараж — лёгкая, самостоятельная постройка. Принимая во внимание затраты на строительство, учитываем свойства ФБС как материала, в первую очередь несущую способность, и определяем два типа оснований по методу возведения:

• столбчатый фундамент из блоков;
• ленточный фундамент из блоков.

Столбчатый фундамент — один из наиболее доступных по цене вариантов устройства «подошвы» для легких конструкций. К тому же строительство ведется быстрее, чем в случае с лентой.

Столбчатый блочный фундамент под гараж представляет собой опоры/тумбы, возведенные под точками пересечения стен по всему периметру.

Однако, в случае строительства гаража столбчатый тип основания не подойдет, в связи с невозможностью обустроить смотровую яму и подпольное помещение.

Ленточный фундамент из блоков закладывается на основе траншеи, выкопанной по длине всего здания. Требует значительных вложений рабочей силы или привлечения строительной техники. При таком методе устройства фундамента расход ФБС увеличивается.

Блочный фундамент под гараж по типу ленты не требует возведения опалубки и усиления прутьями арматуры.

Технология возведения ленточного фундамента из блоков

1. Подготовка участка. По необходимости разравниваем рельеф, убираем строительный мусор. На этом этапе можно провести работы по дренажу участка.
2. Копаем траншею на 25–30 см шире толщины ФБС для удобства монтажа посредством крана.
3. Обустраиваем фильтрующую подушку из 10 см слоя щебенки и 5 см слоя песка.

   Каждый слой проливается водой и утрамбовывается.

4. Для распределения веса, первым рядом выкладываются блоки ФЛ либо блоки, перевернутые на ребро (высота больше ширины), образующие подушку для последующих рядов.

5. Идеальным вариантом станет решение об устройстве монолитной подушки из бетонного раствора, непосредственно на который будут укладываться блоки.
6. Методом кирпичной кладки (перекрывая блоком верхнего ряда — шов нижнего) возводим фундамент и, по необходимости, цоколь. Укладка начинается от углов и мест пересечения стен.

7. Проверив горизонтальный уровень первого ряда, приступаем к возведению второго. Блоки соединяем цементным раствором, заполняя все пустоты. Толщина шва– 10–15 см.

Совет! Возводя фундамент из блоков для гаража, используйте более длинные ФБС, так вы уменьшите количество вертикальных швов.

Основание станет прочнее, а монтаж ускорится. Соответственно и количество часов работы строительного крана уменьшится, сокращая ваши финансовые расходы.

Важно! При выборе глубины смотровой ямы, ориентируйтесь на наличие и высоту грунтовых вод. Допустимо устраивать яму при уровне менее 3,0 метров, но при условии качественной гидроизоляции.

Гидроизоляция блочного фундамента под гараж

Необходимы два вида гидроизоляции: вертикальная и горизонтальная. Посмотрев видео, Вы узнаете множество подробной информации о защите фундамента от воды. В основании подошвы укладывают слой рубероида, для меньшего соприкосновения с водой и почвой. В случаях когда УГВ выше отметки основания фундамента, рубероид укладывают в несколько слоев и каждый промазывают битумной мастикой.

Также поступите на границе фундамента и стен смотровой ямы/погреба.

Если при высоком уровне грунтовых вод вы не предусмотрели заранее дренаж участка, то обязательно проведите вертикальную гидроизоляцию.

Но это ещё не все!

Фундамент для гаража из блоков будет отличаться высокой надежностью и длительным сроком эксплуатации при условии, что ФБС были изготовлены на заводе, а не кустарным способом в соседних гаражах.

Лёгкой вам стройки!

Требования, которые обязательно нужно соблюсти

Во время выкладки следует учитывать следующие особенности:

• раствор выкладывают на модуль обычной лопатой, каждый раз после выкладки целого слоя;
• вертикальные швы заполняются раствором, когда целый слой фундамента для бани из блоков или иных малоформатных построек будет полностью выложен;
• если предусматриваются двери для посещения цокольного этажа (подвала или погреба), для них оставляют больший разъем, чем он есть на самом деле – далее размеры проема подгоняются кирпичами;
• использованную кирпичную кладку также штукатурят с помощью используемого раствора.

Пошаговая инструкция строительства каркасного гаража

Начнем с того, что место под строение готово, создана гравийно-песчаная подушка, которая утрамбована тщательнейшим образом. Теперь необходимо будет воспользоваться данной инструкцией и шаг за шагом проделывать несложную работу. Ну а начинать нужно с чертежа.

Чертеж каркаса будущего гаража

В принципе, чертеж не является обязательным, но достаточно простой чертеж нужно будет начертить, чтобы иметь представление о будущей конструкции. Определите точные размеры гаража, сделайте предварительный расчет материалов. Заранее зная размер конструкции, можно легко определить расход материала и стоимость готового проекта. Это очень удобно, поэтому не стоит игнорировать такую работу.

Фундамент каркасного гаража

Для ее создания нам понадобится:

• Опалубка
• Обрешетка
• Бетонный раствор

По периметру будущего здания выкапывают траншею. Она не должна быть глубокой. Устанавливаем опалубку с трех сторон гаража. Не выставлять с четырех сторон! Армировать такое бетонное основание нужно будет обязательно. Для этого можно использовать специальную сетку для придания жесткости, а также арматуру. Монолитная плита будет распределять нагрузку равномерно. Заливать нужно качественную бетонную смесь на основе песка или на основе песка и гравия.

Монтаж каркасных стен гаража своими руками

Итак, наше основание полностью высохло, и можно приступать к дальнейшим работам. Теперь нам понадобится дерево или профильная труба. При использовании профильной трубы.

При работе с профильной трубой в качестве соединения можно использовать:

• Сварку
• Болты

Угловые стойки и ворота нужно собирать из бруса сечением 100х100. Между стойками нижней обвязки нужно выдержать расстояние 120 сантиметров. В углах устанавливают подкосы. Это придаст конструкции прочность. Если понадобится дверь или ворота, предусмотрите для них место. Каркас должен быть прочным.

Обустройство крыши каркасного гаража

Работа по устройству каркаса занимает несколько дней. После того, как каркас готов, приступают к устройству кровли. Нужно сооружать ее по правилам, поскольку кровля должна будет выдерживать ветреную нагрузку и нагрузку от снега.

Приступать нужно к сооружению стропильной системы. Для этого понадобятся доски 100х25 и 100х50. Всю конструкцию, как правило, собирают на земле и только потом устанавливают на гараж и скрепляют с основанием стен. Используйте для этого всевозможные соединительные элементы.

Крышу лучше сделать двухскатной с одинаковыми скатами. Фиксировать ее должен конек. Далее предстоит из меньших брусьев изготовить обрешетку. На нее закрепляется любой удобный для вас материал:

• Профнастил
• Черепица
• Битумный лист

Отделочные работы

Отделка гаража заключается в его облицовке. Ее производят с помощью различных материалов. Чаще всего применяют деревянную вагонку. Обшивать ею легко, стоимость ее невысокая. Итак, рассмотрим все материалы для облицовки:

• Евровагонка
• Сайдинг
• Профилированный лист
• Облицовочный кирпич

Утепление каркасного гаража своими руками

Изнутри гараж утепляют. Для этого можно использовать минеральную вату или любой другой материал, что представлен на рынке. При необходимости можно также использовать полиэтиленовую пленку, а далее обшить гараж изнутри. Обшивка изнутри производится различными материалами, которые представлены сегодня в ассортименте. Таким образом, гараж будет теплым и защищенным изнутри и снаружи. А что еще нужно для автомобиля?

Ворота бывают:

Итак, все работы сделаны, гараж готов!

Как забетонировать площадку под машину своими руками

Завершив постройку основания, приступайте к сооружению площадки для автомобиля. Соблюдайте последовательность действий:

1. Разровняйте поверхность, находящуюся внутри фундаментного контура.
2. Заполните площадку песчано-гравийной смесью толщиной слоя 20–30 см.
3. Уплотните подсыпку, затем спланируйте поверхность.
4. Уложите агроволоконную ткань для защиты подсыпки и выхода влаги.
5. Установите и зафиксируйте маячки с интервалом 0,5–0,6 м.
6. Соберите арматурную сетку, поместите ее между маячками.
7. Подготовьте бетонную смесь, смешав необходимые ингредиенты.
8. Выгрузите бетонный раствор между маячками, заполняя все пространство слоем 12–14 см.
9. Распределите бетон рейкой, протягивая ее по поверхности направляющих.
10. Удалите излишки смеси и повторите операцию до обеспечения горизонтальности.
11. Постелите на поверхность полиэтилен для сохранения влаги.

При повышенной температуре окружающего воздуха периодически проводите увлажнение.

Какой должен быть фундамент под гараж?

Рассмотрим, как делается фундамент, на примере возведения гаража без подвала. При этом стены постройки планируется сделать из шлакобетонных блоков, что продиктовано их относительно невысокой стоимостью в сравнении с другими материалами. Один из выгодных вариантов — фундамент из блоков ФБС.

Гараж является небольшой постройкой, поэтому для него подходит два типа обустройства «подошвы»:

• Фундамент из блоков столбчатый. Это один из самых дешевых вариантов для легких построек. К примеру, такого фундамента будет достаточно для бани из дерева: «основу» под нее из блоков можно соорудить за один день. В свою очередь «основа» для гаража будет представлять собой специальные опорные тумбы, установленные по периметру «коробки» гаража (под точками их пересечения, стенами).
• Фундамент из блоков ленточный подходит для более тяжелых построек небольших размеров из шлакоблоков и кирпича. Такой фундамент формируется в качестве бетонных лент, расположенных под несущими элементами здания.

Создание чертежа проекта

Перед началом проведения каких-либо строительных работ, необходимо создать чертёж запланированного здания. Нужно выполнить анализ геологических факторов, которые повлияют на выбор материалов для постройки. Проанализируйте форму гаража. Просчитайте тип фундамента, с учётом материалов, из которых он будет создан. Нужно сразу обозначить наличие и параметры дополнительных коммуникаций. Нужна ли вам смотровая яма? Будет предусмотрен подвал для хранения продуктов? Собираетесь ли вы создавать дополнительные подсобные отсеки для хранения деталей и инструментов?

Сопоставьте все параметры будущего гаража. Проанализируйте целесообразность всех материалов для выстраивания, веса и форм стен, ворот, крыши. Подробный разбор и чёткий план необходимы для беспроблемного выбора подходящего по типу, глубине, ширине и материалу оптимального для запланированного гаража фундамента.

Для определения длины, ширины и материала фундамента пользуются двумя важнейшими характеристиками грунта:

1. Определяется тип грунта;
2. Вымеряется уровень грунтовых вод.

Начало строительства

Прежде чем приступить к сооружению гаража, нужно принять некоторые подготовительные меры, а именно:

1. Разработать проект гараж с учетом всех деталей.
2. Рассчитать необходимое количество шлакоблоков.
3. Определиться со способом укладки блоков.

Создание проекта

За этим громким и возможно для некоторых пугающим названием скрывается относительно несложная процедура.

При разработке чертежа следует подумать над тем, в каких целях будет использоваться гараж – только для хранения авто или еще и для ремонта, понадобиться ли смотровая яма или погреб и т.д.

После этого на основе схематического чертежа можно составить смету и закупить количество необходимого материала.

Детальная разработка проекта поможет избежать серьезных ошибок в ходе строительства и послужит ориентиром на всех этапах работ.

Расчет количества шлакоблоков

Для расчета количества блоков можно использовать следующую схему, рассмотренную на примере строительства стен толщиной в полблока. Сначала следует высчитать площадь внешней грани шлакоблока, размеры которой обычно составляют 19х39 см.

В результате умножения получается 741 см2, что составляет примерно 0,0741 м2. Чтобы узнать, какое количество блоков пойдет на сооружение 1 м2, нужно 1/0,0741. Получится приблизительно 13,49.

Таким образом, для возведения квадратного метра стены понадобится 14 шлакоблоков (округленное значение).

Далее нужно вычислить периметр гаража, сложив его длину и ширину и умножив на два результат сложения. Полученная величина умножается на высоту стен, после чего высчитывается общее количество шлакоблоков. При этом нужно исключить из расчетов площадь ворот.

Пример:

• размер гаража – 6х8;
• высота стен – 2,5 м;
• площадь ворот – 8,5 м2;
• периметр будет составлять: 6+8*2 = 28 метров;
• 28*2,5 (высота стен) = 70 м2;
• 70 – 8,5 (площадь ворот) = 61,5 м2;
• 61,5*14 (количество блоков для 1 м2) = 861 шлакоблок.

По данным расчетам уже можно примерно представить, сколько стоит такой гараж, если вы уже определились с размерами для своего строения.

Строим гараж из газобетона: стены

Строительство стен начинают с углов конструкции, а в качестве блоков газобетона наиболее часто используют модели шириной в 20 сантиметров.

Совет!

После выставления первых угловых блоков, по ним натягивается нить, далее ориентируясь по натянутому элементу, возводят стены гаража. В качестве состава для крепления чаще используется цемент, но есть альтернатива – клеящий состав, продающийся в магазинах.

Второй ряд блоков когда возводится гараж из газобетона своими руками устанавливается со смещением от первого, так, чтобы выше уложенный блок своей серединой перекрывал вертикальный стык двух блоков предыдущего ряда. Таким образом, работа продолжается, пока стены не достигнут требуемой высоты.

При достижении нужного размера стены, ориентируются на будущую крышу, и делают определенные участки выше, а другие ниже. Наиболее распространенный вариант крыши гаража – односкатная, и в таком случае одна стена делается выше, а параллельная ей значительно ниже.

Обратите внимание – чем отапливать гараж?

Как залить фундамент под гараж из пеноблока – советы профессионалов

Блоки из вспененного бетона широко применяются для постройки гаражных строений. Благодаря увеличенным габаритам и небольшому весу работать с ними легко и удобно, а закончить строительные работы можно за ограниченное время.

Для пеноблочного строения в зависимости от характеристик грунта можно соорудить:

• ленточную основу. Это универсальная конструкция, обладающая повышенным запасом прочности;
• цельную плиту. Обеспечит устойчивость зданию, но не позволит сделать смотровую яму и подвальное помещение.

В случае недостаточно плотного грунта площадь опоры фундамента на почву искусственно повышается

Отдавая предпочтение ленточной конструкции, выполняйте следующие рекомендации:

• готовьте приямок для железобетонной ленты, углубляясь в почву ниже уровня замерзания;
• тщательно утрамбовывайте щебеночно-песчаный состав, формируя подсыпку на дне приямка;
• проверяйте по уровню правильность сборки щитовой опалубки, а также отсутствие высотных перепадов;
• используйте для подготовки бетонного раствора портландцемент с маркировкой М300 и выше;
• непрерывно заливайте раствор, распределяя его равномерным слоем по всей длине опалубки;
• стелите листы гидроизоляционного материала с перекрытием 15–20 см, предотвращая доступ влаги.

Советы профессионалов помогут избежать ошибок при выполнении работ.

Выбор материала для строительства

Чтобы построить надежную опорную конструкцию под гараж, следует подбирать блоки хорошего качества. Учитывать нужно нагрузку, которую они способны выдержать по документам. От этого критерия будет зависеть способность возводимой основы выдержать вес будущей постройки. Положительным моментом является наличие в составе используемых блоков гранитного щебня, так как повышается их прочность.

Подвал под гаражом

Кроме прочности важным параметром выбираемых стройматериалов является их морозостойкость, находящаяся в диапазоне от F15 до F200. Особенно важен этот параметр при холодных зимах.

По размерам блоки следует приобретать с учетом габаритов постройки так, чтобы меньше приходилось их обрабатывать.

На ослабленных грунтах ширину фундамента нужно делать больше, чем на устойчивых почвах.

Рекомендуется применять изделия по возможности большей длины, высоты, чтобы уменьшить количество вертикальных швов. Это упрочнит конструкцию, а также сократит время строительных работ.
