Буроинъекционные сваи: технология установки и устройство БИС

Конструктивные особенности

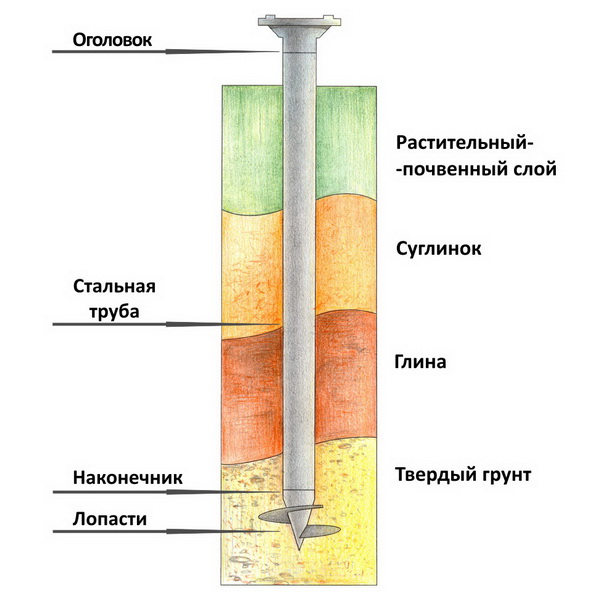

Несущим элементом свайно – винтового фундамента является винтовая свая. Она представляет собой стальную трубу с заостренным наконечником и наваренной на него винтовой лопастью.

Наконечник может быть литым или сформованным из тела трубы. Наконечник с лопастью – винт – передает нагрузку от надземной части строения на грунт и одновременно играет роль опоры сваи.

Кроме того, винтовой наконечник препятствует выдавливанию сваи из грунта при его промерзании. Данная функция особенно важна при строительстве легких конструкций (например, деревянных) на водонасыщенных глинистых участках.

Из вышесказанного можно сделать вывод, что винтовой наконечник является самой ответственной частью сваи, поэтому все плюсы и минусы винтового фундамента зависят от его характеристик.

Достоинства и недостатки

Плюсы винтового фундамента:

• простая быстрая установка, небольшой объем землеройных работ, нет необходимости ставить опалубку, не нужно дожидаться застывания бетона;
• не требуется использование сложной техники;
• возможны демонтаж и повторное размещение;
• сравнительно невысокая стоимость;
• подходит для любого грунта кроме скальных пород;
• низкий уровень шума в процессе;
• установка при любых погодных условиях, в том числе при низкой температуре воздуха;
• нет прямого контакта с грунтом, поэтому стены и пол всегда сухие;
• монтаж под домом дополнительного хозяйственного помещения;
• долгий срок службы (более 100 лет при условии соблюдения всех правил).

Минусы свайно-винтового фундамента:

• непригодность для высокой нагрузки;
• нет возможности устройства подвала;
• необходимость периодической обработки видимых частей свай от коррозии;
• при ввинчивании труб антикоррозийный слой может частично нарушаться, что приводит к окислению металла на подземных частях труб;
• невозможность монтажа вплотную к старым зданиям.

Соотношение плюсов и минусов свайного фундамента делает указывает на то, что этот тип предпочтителен при особых условиях.

В каких случаях применяют такое основание?

Особенности почвы на строительном участке, которые являются показаниями для его выбора вместо бетонного:

• слабый грунт;
• вечная мерзлота;
• пучинистый грунт;
• заболоченность;
• высокий уровень пролегания грунтовых вод.

Фундамент на винтовых сваях является часто единственным решением на склонах, откосах, участках с существенными неровностями рельефа или подвергающихся частому заливанию. Подходит для малоэтажного индивидуального строительства каркасных или деревянных домов, в том числе при необходимости выполнения работы в короткие сроки.

Еще один минус — нельзя использовать:

• в районе вышек сотовой связи;
• рядом с работающими шахтами и карьерами;
• поблизости от электрических подстанций и линий электропередач.

В таких местах наблюдается появление блуждающих подземных токов, которые ускоряют окисление металла.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

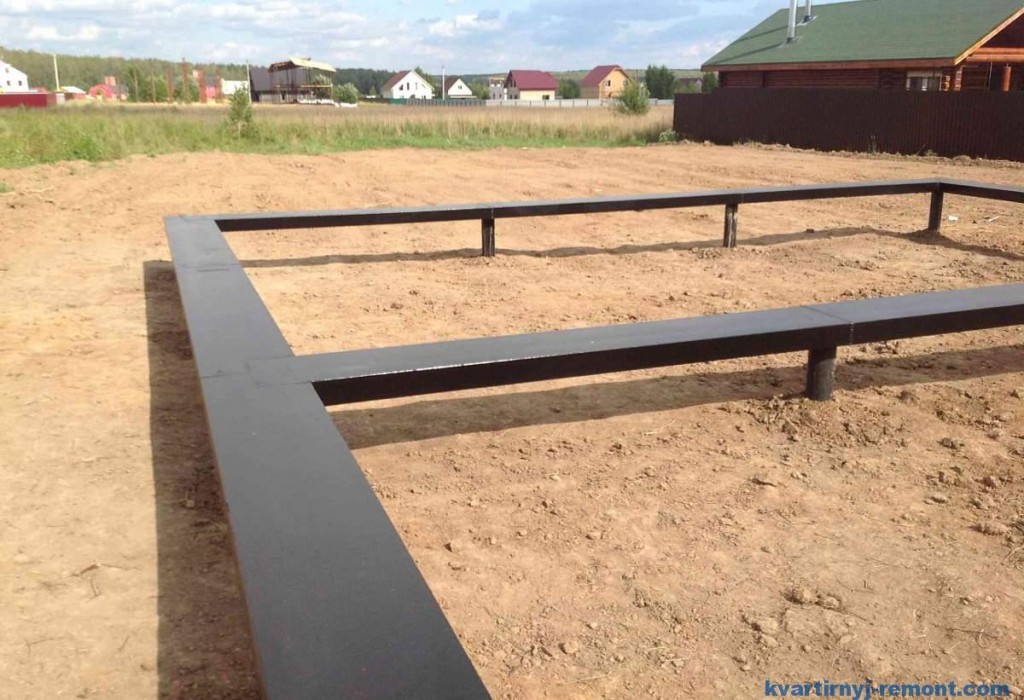

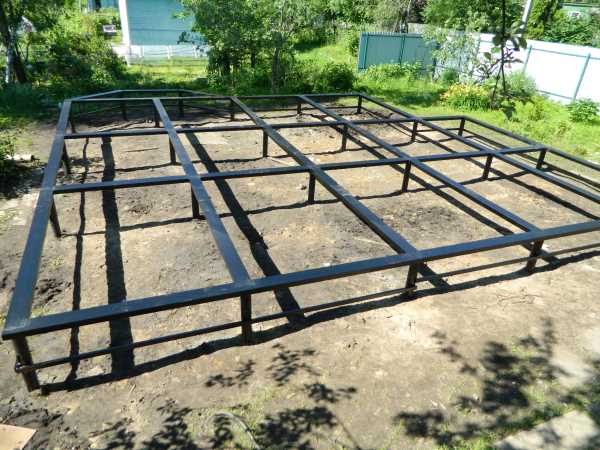

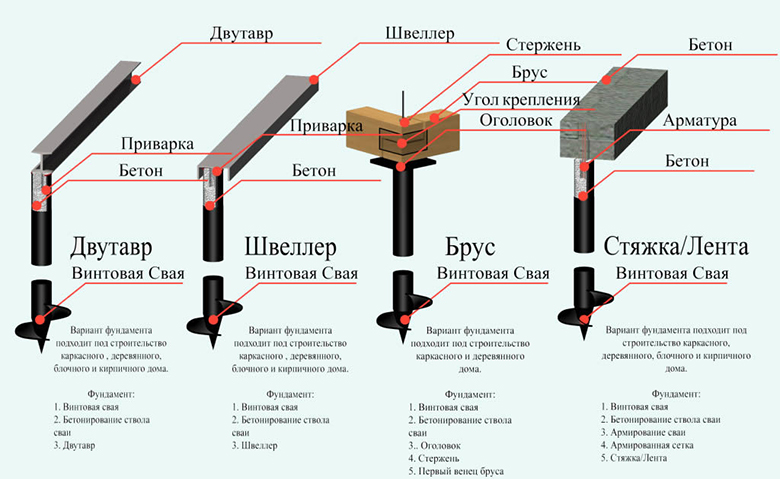

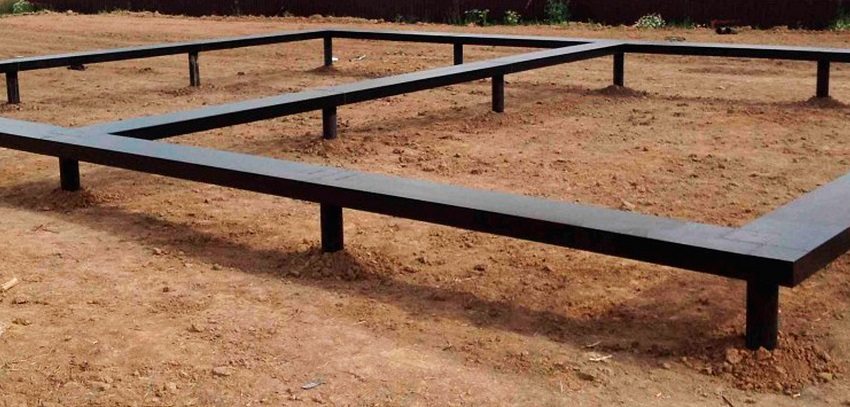

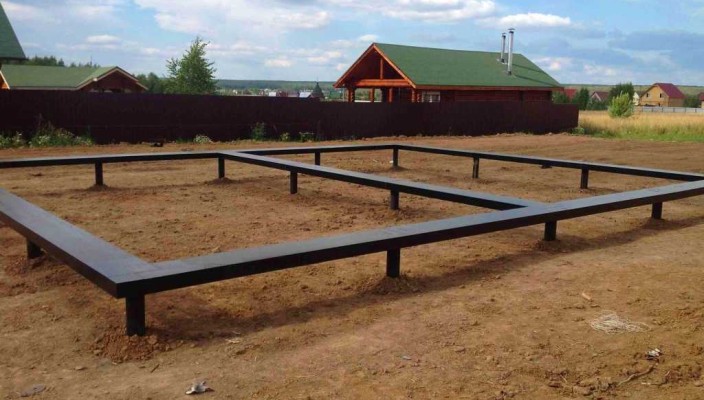

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

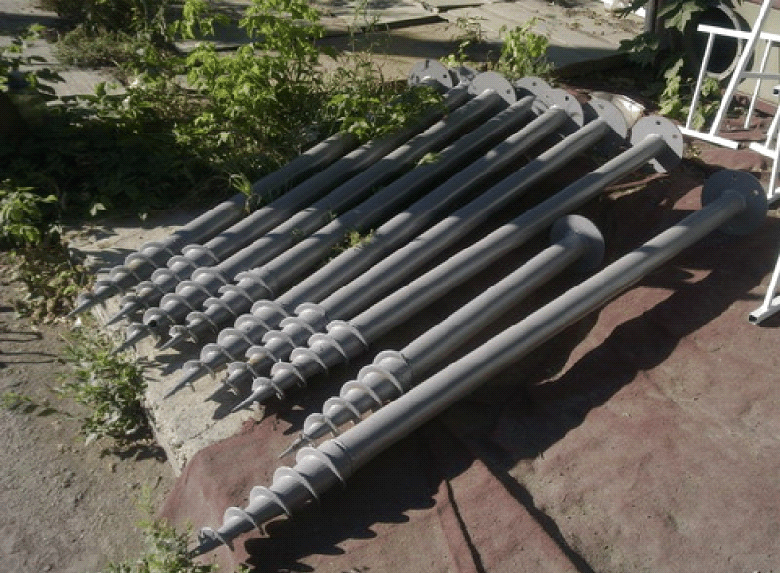

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

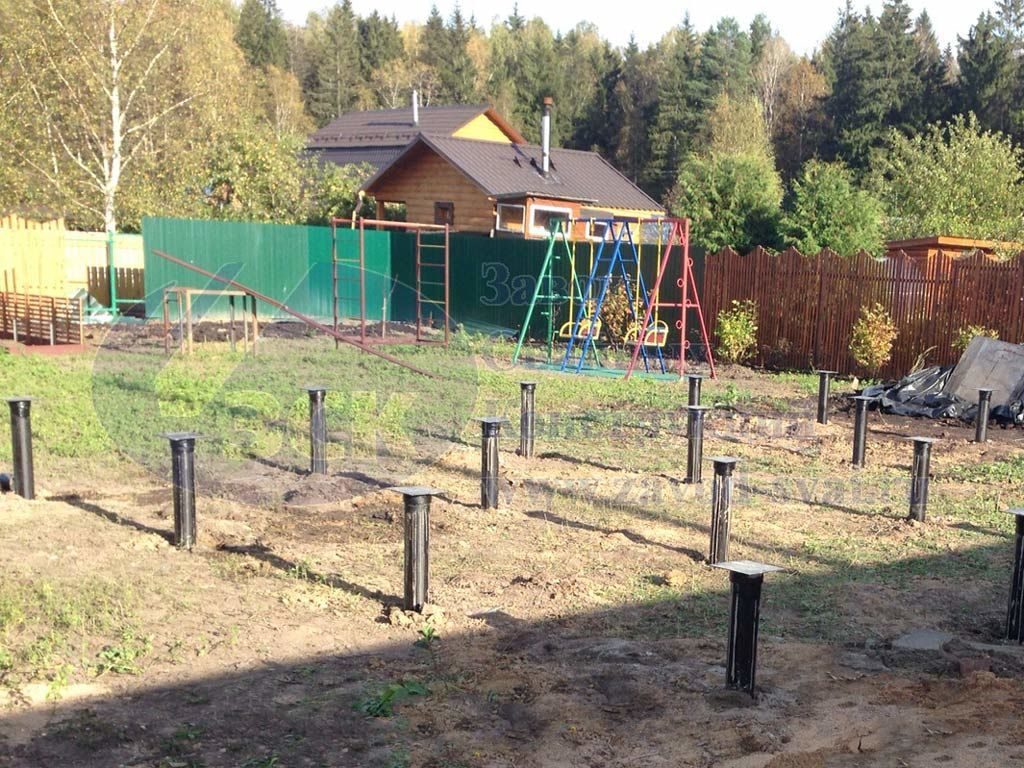

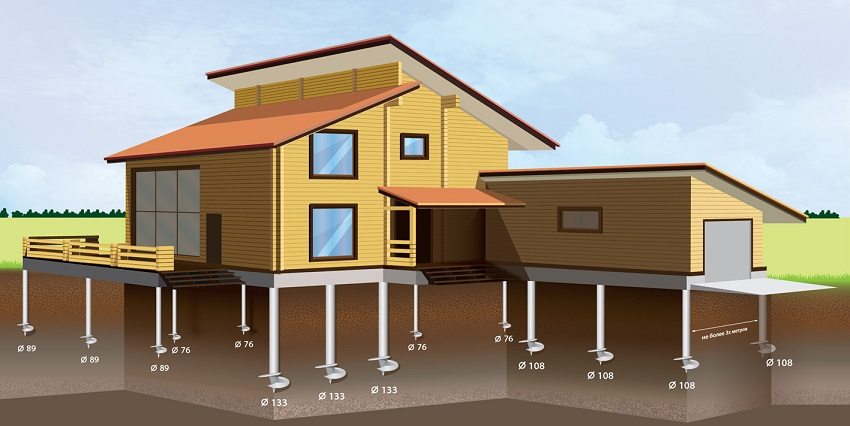

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

• одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
• ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
• кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
• сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Для частных домов и небольших строений используются, как правило, первые два типа расположения винтовых свай.

Плюсы и минусы такого фундамента

Планируя строительство и предваряя заказ свайного набора необходимо четко представлять все положительные и отрицательные стороны такого решения. Плюсы:

• скорость работ, которая, в среднем на 25% выше, чем у фундаментов иного типа;
• универсальность применительно к грунтам различным по качеству и составу;
• отсутствие сезонных ограничений при работах;
• возможность многоразового использования свай;
• экономичность в финансовых вложениях и удобство логистики при доставке материалов.

Минусы:

• целесообразность установки сруба на винтовые сваи сомнительна, если планируется создание цокольного этажа;
• некачественная или неподготовленная сталь, может существенно сократить срок эксплуатации свай из-за коррозии металла;
• ускорение процесса кородирования при воздействии блуждающих токов в грунте;
• дополнительные существенные затраты на утепление полов и обшивку цоколя.

Обратите внимание! Практически все недостатки винтовых свай можно исключить, если проводить качественную предмонтажную подготовку, включающую антикоррозионную обработку элементов.

Недостатки свайно-винтового фундамента

У свайно-винтовых фундаментов есть и определенные минусы, которые стоит изучить перед принятием решения о его монтаже:

– 1. Быстрый выход из строя при установке в грунтах с повышенной влажностью, кислотностью или щелочностью. Если химическая реакция почвы существенно отличается от нейтральной, винтовые сваи обычно служат не дольше 50-60 лет.

В сложных условиях сваи подвержены коррозии, теряя в сроке эксплуатации.

– 2. Несущая способность свайно-винтового фундамента существенно ограничена: капитальное строительство на нем многоэтажных зданий недопустимо.

– 3. Невозможность обустроить подвальное помещение, поскольку контакт свай с почвой при таких попытках нарушается.

– 4. Подземные воды, попадающие в подпол здания, способны нанести фундаменту серьезный ущерб, так что необходима тщательная гидроизоляция отмостков и цокольной части.

– 5. Проект свайно-винтового фундамента обходится дорого, поскольку является строго индивидуальным. В нем учитываются геологические особенности участка и производятся весьма трудоемкие расчеты.

Проект делают не всегда, но в случае, если у вас достаточно сложный участок, без него не обойтись.

– 6. Невозможность монтажа такого фундамента в скалистой почве: сваи просто не удастся закопать на достаточную глубину.

– 7. Некачественные материалы. Винтовые сваи, купленные в недобросовестных компаниях, станут плохой опорой даже самому легкому строению и уже через несколько месяцев потребуют замены.

Когда плюсы свайно-винтового фундамента перевешивают минусы?

В некоторых случаях не стоит долго раздумывать над недостатками основания, состоящего из винтовых свай. Это наиболее выгодный и удобный вариант, если вы собираетесь строить:

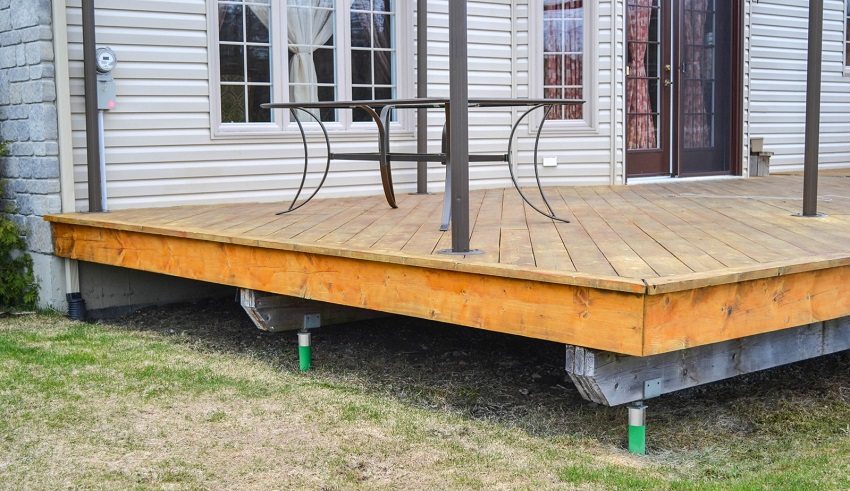

• деревянную баню: вес такого сооружения вполне соответствует требованиям свайно-винтового фундамента, а изоляция пола от поверхности почвы позволяет прекрасно прогреть парную;
• хозяйственную постройку, шпалеру либо навес;
• ворота распашного типа;
• заборы;
• времянки – легкие жилые строения временного пользования;
• легкие каркасные строения, в том числе дома из СИП-панелей.

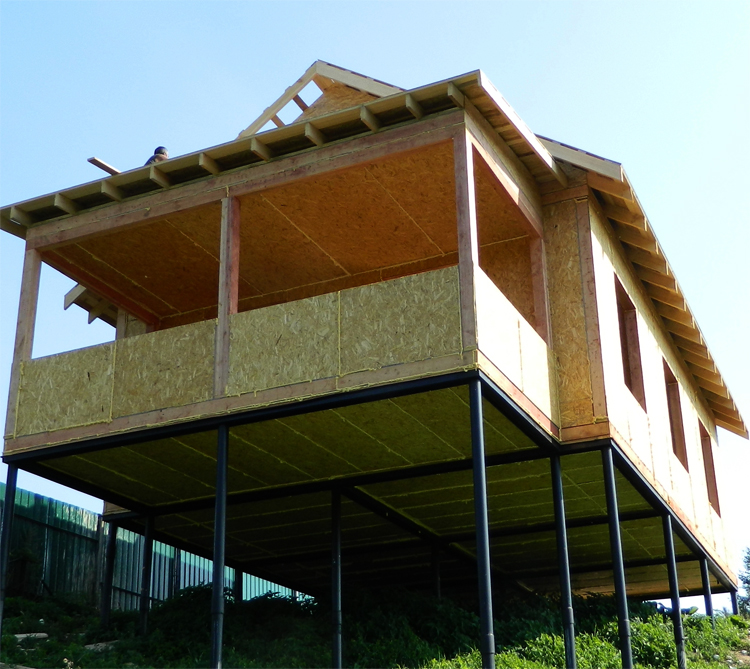

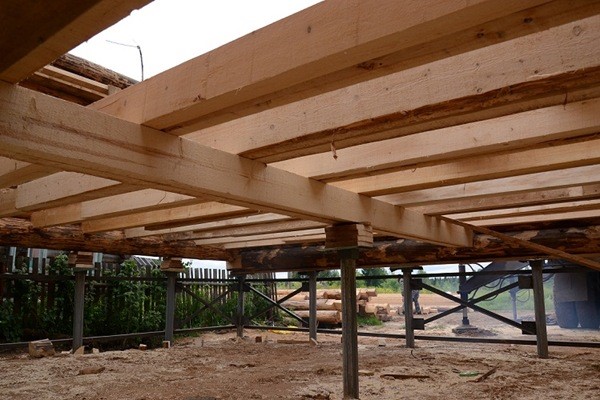

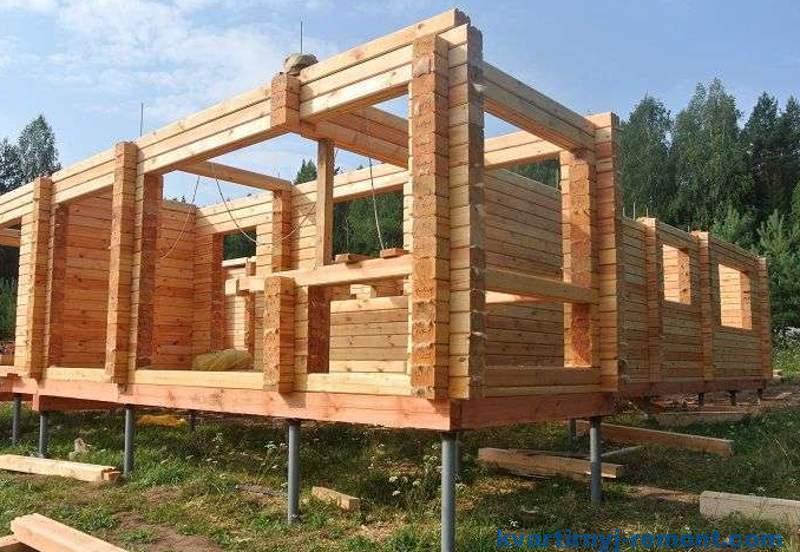

Каркасник на винтовых сваях.

В целом преимущества свайно-винтового фундамента существенно перевешивают его возможные недочеты, так что он по праву лидирует по частоте монтажа в строительстве.

ВконтактеFacebookTwitterLiveJournalОдноклассникиМой мир(Пока оценок нет)

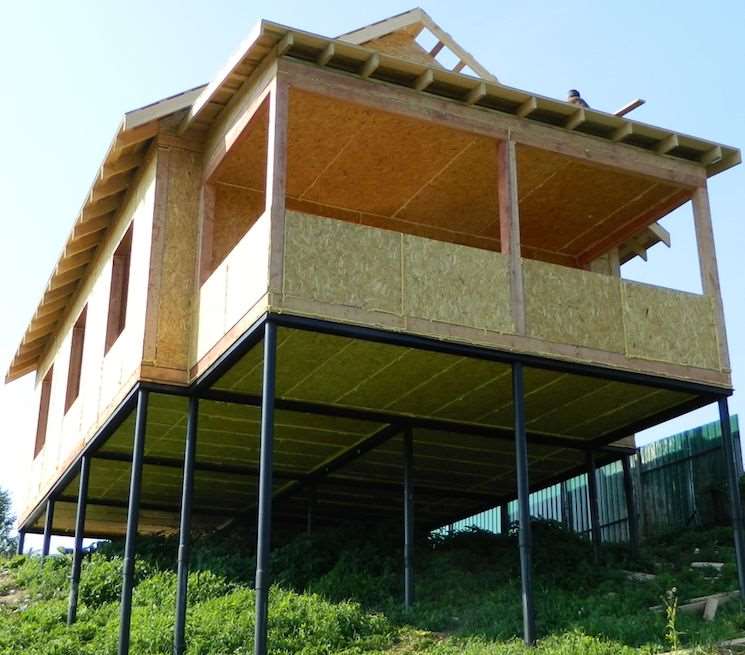

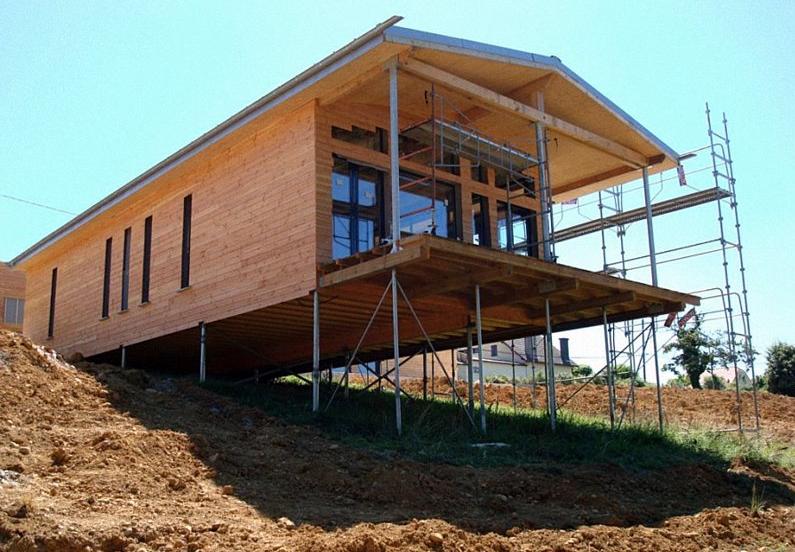

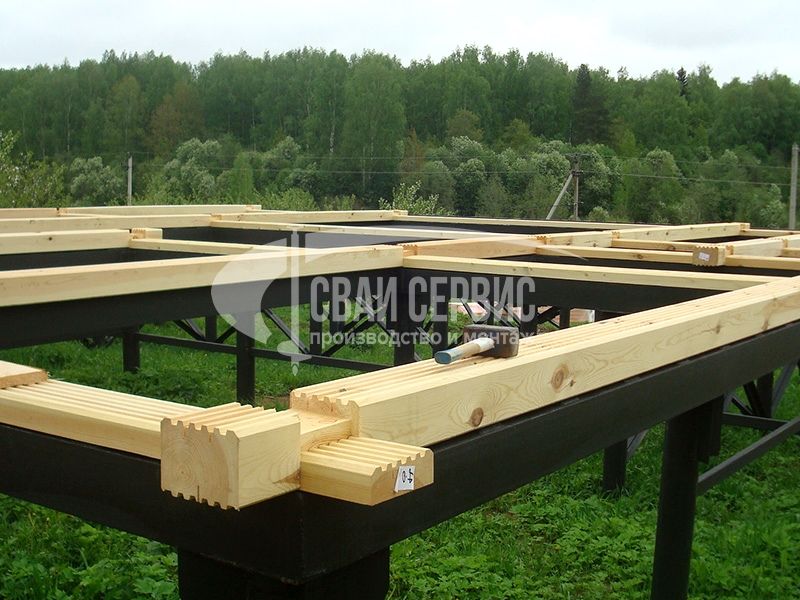

Каркасный дом на винтовых сваях

Когда происходит процесс строительства каркасного дома, часто используют винтовые сваи.

Но для этого не нужно нанимать специалистов, достаточно нанять некоторое количество человек.

Винтовые сваи обязательно должны быть установлены вертикально.

Если свая ввинчена неправильно, то ее не стоит вытаскивать и ввинчивать заново.

Необходимо помнить, то что повторное ввинчивание свай недопустимо.

Технологии возведения

Существует две технологии строительства дома на винтовых сваях:

a). Финская;

b). Канадская.

Требования к строительству каркасных домов

Они идентичные и далее мы их озвучим.

1. Чтобы построить каркасный дом, необходимо использовать отдельные каркасы. Чтобы их изготовить используют сталь и дерево, так же брус. Каркасы из бруса считаются экологически чистыми, легки в монтаже и безопасны. Каркасы из стали стоят немного дороже деревянных конструкций. Но вес металлических каркасов на порядок ниже деревянных конструкций и поэтому конструкция из металла не оказывает большого давления на основание. Чтобы соединить деревянные конструкции используют нагели, а остальные каркасы скрепляют между собой стальными деталями.
2. Дома на сваях делают из деревянного бруса. Сначала при помощи рубероида обустраивают гидроизоляцию, а затем устанавливают брус. Прежде чем уложить черновой пол изготавливают лаги и монтируют внутри утеплитель. До укладки, доски должны быть обработаны антисептиком. Утеплитель для пола будете выбирать на своё усмотрение, учитывая климатические особенности своего региона.
3. После того как вы закончили монтаж пола, можете начинать заниматься монтажом стен. Стены собирают на ровной поверхности, потом устанавливают их на место. Нельзя допускать перекосов, когда будете соединять каркасы друг с другом. Чтобы поддержать стойки каркасной стены применяют укосины.
4. Когда будете заниматься установкой стен, то учтите обязательно высоту потолков, в комнатах. Оптимальным значением для потолков является 250 сантиметров.
5. Обшивка стен производится после установки каркаса, так же утепляют двери и окна.
6. Затем устанавливают крышу и занимаются ее отделкой. Затем делают внешнюю и внутреннюю отделку стен дома. После этого делают внутреннюю и внешнюю отделку стен дома.

Утепление

Чтобы в каркасном доме можно было жить и холодное и в теплое время года, необходимо его утеплить. До того, как вы начнёте утепление дома необходимо определиться с типом теплоизоляции.

Лучше всего утепление выполнять снаружи и изнутри здания.

Чтобы утеплить дом изнутри применяют гипсокартон и минеральную вату.

Прежде чем начать окончательную отделку фасада необходимо снаружи утеплить дом на винтовых сваях. Сначала на стенах дома делают обрешётку из бруса, затем укладывают минеральную вату или другой утеплитель.

Чтобы заделать щели между утеплителями применяют монтажную пену.

Также необходимо оборудовать ветрозащиту, гидроизоляцию, потому что минеральная вата неустойчива к влаге.

Все комнаты каркасного дома должны быть ограждены от конденсата, а особенного такие помещения как ванная комната и кухня. Специальную мембрану используют в качестве защиты от конденсата, атак же она выводит конденсат наружу.

Так как каркасные дома строят в основном из дерева в качестве теплоизоляции нельзя использовать плёнку, а лучше всего использовать специальную мембрану. Если соблюдать все технологии строительства каркасных домов, то он может прослужить довольно длительное время.

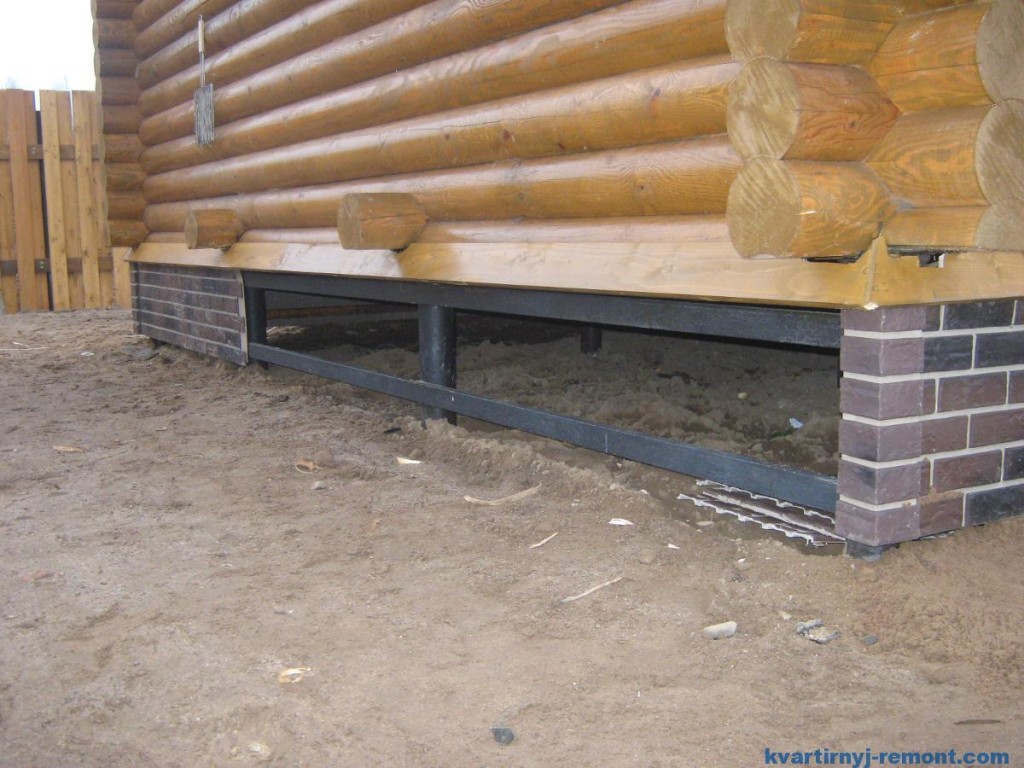

Цоколь дома на винтовых сваях

Чтобы закрыть пространство между сваями и полом осуществляют следующие действия:

1. Устанавливают на сваи деревянные или стальные направляющие их закрепляют с помощью саморезов. Затем делают монтаж листового материала и после делают окончательную отделку отлива.
2. Мелкозаглублённый фундамент ленточного типа. В траншеи, которые сделаны по периметру винтовых свай, заливают бетон. На такой фундамент укладывают шлакоблоки или делают кладку из кирпича.

Такой цоколь очень прочный и не требует ещё какого-то утепления, а также он позволяет создать подвальное помещение и выглядит очень привлекательно.

В данном тексте мы рассказали вам о том, как возвести дом на винтовых сваях. Надеемся, что данная статья вам была полезной. Желаем вам удачи!

Свайно — винтовой фундамент: плюсы и минусы

Разобравшись с типами, рассмотрим плюсы и минусы фундамента на винтовых сваях, как несущего основания здания.

Положительные стороны:

Нет сезонной привязки. Это огромный плюс, потому как позволяет проводить работы по строительству домов в регионах с разными климатическими условиями, не привязываясь к положительным температурным значениям.

Как видно, плюсов у такого фундамента довольно много, отрицательных моментов меньше, но они есть.

Минусы винтовых свай:

При рассмотрении плюсов и минусов свайного фундамента стоит учитывать весь комплекс критериев. Необходимо изучить почву, ландшафт и возможность устройства иной основы для вашего дома. И лишь на основании глубокого анализа принимать решение о строительстве фундамента подобного типа.

Процесс монтажа винтовой сваи

Устанавливать винтовые сваи зимой на небольшом участке индивидуальном участке рекомендуется после составления расчетной схемы расположения свайных опорных конструкции и глубины их закручивания.

Зимний монтаж свай

Сбор нагрузок при расчете свайных фундаментов, выполняемых зимой, не отличается от летнего производства работ. Единственно, что трудно сделать зимой – выполнить полноценные геологические изыскания грунтов с целью определения категории почвы на участке. После составления проектной документации можно приступать к устройству винтового свайного фундамента. Работы производятся в несколько этапов.

Подготовка территории

На этом этапе необходимо хотя бы частично расчистить снег с площадки под застройку для проведения разметки места расположения свайного фундамента. Убирать снежный покров со всего участка не рекомендуется, так как снег защищает грунт от глубинного промерзания. Проводить какие-то мероприятия для утепления конструкций свай не надо, достаточно убрать строительный мусор, сухую траву и, таким образом, подготовить строительную площадку для следующего этапа.

Разметка

Для проведения разметки потребуется металлическая рулетка, шпагат, арматурные колышки. Согласно заранее разработанному рабочему проекту размечаются места установки винтовых свай. Обычно расстояние между ними составляет от 2 до 2,5 м, проектная глубина заглубления – от 1,5 до 2 м. Чтобы верхние части свайных опор находились на одной проектной отметке, отбивается единый горизонтальный уровень.

При проведении разметки опор необходимо убедиться в отсутствии прохождения инженерных коммуникаций и трубопроводов в расположении свайного поля. Такая проверка не будет лишней и позволит снизить риски повреждения инженерных сетей.

Завинчивание винтовых свай

Зимний мерзлый грунт имеет значительную твердость и поэтому лучше всего использовать для этих целей специальную технику.

Применение специальной техники при монтаже винтовых опор

Выполнить такую работу вручную будет трудно. Если такой возможности нет, значит, придется прорубать небольшие углубления в виде приямков с помощью ямобура. Если земля сильно промерзла, то необходимо ее отогреть, используя обыкновенный костер.

Процесс завинчивания с помощью специальной техники производится в следующей последовательности:

1. Вначале закручиваются несущие свайные опоры по углам площадки, которые монтируют в строго вертикальном положении.
2. Дальше происходит последовательная установка свайных конструкций согласно рабочей схеме.

Схема ручного способы закручивания винновой сваи

Монтаж свайного поля в количестве 20 – 30 свай производится в течение 1 дня.

Ручной способ установки винтовых опор

Так процесс завинчивания свай технологически несложный, то часто индивидуальные застройщики задумываются над вопросом, а можно ли самому своими руками выполнить такой монтаж. Если в зимнее время почва не сильно промерзла, то решение самостоятельного монтажа винтовых опор вполне можно реализовать. Чтобы понять, как закрутить винтовые сваи своими руками, и какие для этого понадобятся инструменты и приспособления, нужно ознакомиться с порядком монтажа:

Техника ввинчивания свай заключается в поэтапном выполнении:

1. В готовое технологическое отверстие, расположенное в верхней части сваи, вставляется лом или вал.
2. Производится закручивание свай вращательным движением. Для контроля горизонтальности используют строительный уровень.

Закрученную винтовую сваю проверяют на отклонение по вертикали. Если величина отклонения больше 2 градусов, то это означает неправильность монтажа и опорную конструкцию придется выкручивать.

Заливка бетоном

После монтажа свайного поля согласно технологии производства работ необходимо заполнить свайные полости бетонной смесью. Так зимой продолжительность светового дня небольшая, то бетонные работы обычно выполняют на следующий день после монтажа свай. Чтобы бетон при низких температурах не терял своих эксплуатационных свойств, в него добавляют антиморозные добавки, способные снизить температуру замерзания и кристаллизации воды до 30 градусов ниже ноля.

Применение таких добавок существенно повышает стоимость бетона, но оставлять полости металлических винтовых свай незаполненными – означает возникновение рисков потери прочности свайного фундамента из-за возможного изгиба.

При замерзании бетонной смеси в теле свайной конструкции вследствие расширения ледяных кристаллов может произойти нарушение целостности и разрыва сваи.

Виды свай

Нынешняя конструкция изделий разделилась на два вида в зависимости от области применения:

• Винтовая свая со сварным наконечником. Представляет собой металлическую трубу с напаянными лопастями на заостренный конец в виде конуса. Применяют для малоэтажных проектов с ручным монтажом, так как коэффициент прочности меньше чем у литых наконечников.
• Винтовая свая с литым наконечником. Изготовляются с помощью литья по выплавленным моделям. В итоге получается уже готовая деталь с винтовым наконечником. Свойства стали приспособлены к условиям вечномерзлого грунта. Этот вид задействован в промышленном и гражданском строительстве. Монтаж проводится только механизированным способом.

Выбирая опору для дома, важно обратить внимания на 3 показателя надежности:

• материал стали;
• форма наконечника;
• диаметр трубы и лопасти.

Советы по выбору:

• Рекомендуется выбирать толщину стенки от 4 мм, а толщину лопасти от 5 мм.
• Покрытие не должно отслаиваться если поддеть ногтем.
• Пробуйте металл на ощупь, поверхность должна быть абсолютно гладкой. Шов от сварки не должен особо выделяться.
• Проверьте нет ли следов ржавчины внутри полости корпуса.

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Когда нужно возвести тяжелую конструкцию I класса ответственности, используют железобетонные стержни. Технология забивания свай не обходится без привлечения спецтехники, но в результате строители получают долговечное и надежное основание.

Детальное сравнение свайных и забивных опор отражено в таблице:

Усредненная цена :

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

• Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
• Металлические сваи в грунте подвержены коррозии.
• Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

1. Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
2. Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
3. Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
4. Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
5. Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
6. Строительство возможно в зоне развитых подземных коммуникаций – плюс.
7. С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
8. Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
9. Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
10. Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
11. Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
12. Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
13. Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
14. Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

• Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
• Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
• Хозпостройки, навесы, шпалеры.
• Заборы.
• Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу

Исключение – сварные металлические гаражи, но их эстетика всем известна.

Возведение буронабивного свайного фундамента

Буронабивной свайный фундамент оборудуется на строительном участке следующим образом: пробуренные в почве скважины заливают бетонной смесью, заранее выполнив армирование. Буронабивным является основание ТИСЭ – наиболее популярное среди тех, кто занимается строительством.

Такой фундамент устойчив к морозному пучению, множество известных застройщиков из Москвы предоставляют пожизненную гарантию на данный тип основания.

Железобетонное основание ТИСЭ выполнено в виде конструкции из буронабивных свай с подошвой в форме полусферы, расположенной внизу элемента, а также с ростверком из железобетона. Такая конструкция повышает несущую способность свай, делает фундамент устойчивым к пучению грунта. Чаще всего такие сваи располагают на глубине ниже уровня промерзания почвы.

Какие еще достоинства имеет такой фундамент:

• Бюджетность, особенно если сравнить буронабивное основание с ленточным фундаментом.
• Небольшой объем земляных работ. Потребуется лишь провести подготовку скважин, расширенных внизу, а также удалить верхний слой грунта.
• Буронабивной фундамент универсальный, его можно использовать практически на любом типе почвы. Однако он не подходит, если участок заболоченный, обводненный либо почва илистая. Также такое основание не получится монтировать на скалистых грунтах, поскольку будет сложно пробурить скважины.

Если вы решили обустроить такой фундамент, будьте готовы к тому, что придется сделать широкую, от 100 см, отмостку.

Также монтировать свайный фундамент по данной технологии придется с использованием бура ТИСЭ-Ф. Он выполнен в виде раздвижной штанги с двумя рукоятями и режущими кромками. Его располагают на уровне расширения нижней части свайного элемента.

Как сделать основание по технологии ТИСЭ:

• Размечаем, как будут расположены ЖБ-сваи.
• Бурим скважины, а также подготавливаем расширения в их нижней части.
• Изготавливаем и монтируем армирующий каркас из рифленой арматуры, диаметр которой 12–16 мм.
• Гидроизолируем скважины, для этого подойдет рулонный материал.
• Заливаем скважины бетонным раствором, уплотняем его, чтобы в бетоне не осталось воздушных пузырьков.
• Монтируем опалубку для ЖБ-ростверка.
• Сооружаем армирующий каркас, соединяем его с арматурой свай.
• Заливаем бетоном монолитную ленту.

Бетонировать сваи и ростверк следует в одно время, только так конструкция из железобетона будет цельной. Однако в такой ситуации окажется сложно уплотнить бетонный раствор в скважинах. Специалисты советуют сначала залить свайные элементы, а затем собрать опалубки для ростверка, армировать и бетонировать ленты.

Свайный фундамент можно соорудить и другими способами, однако используются они в строительстве достаточно редко. Например, если требуется основание для небольших строений: бани, гаража, хозяйственного помещения, в роли оболочки применяются трубы из асбестоцемента. Их погружают в подготовленные скважины, внутри изделий располагают армирующий каркас и заливают бетонной смесью.

Рассчитываем ростверк.

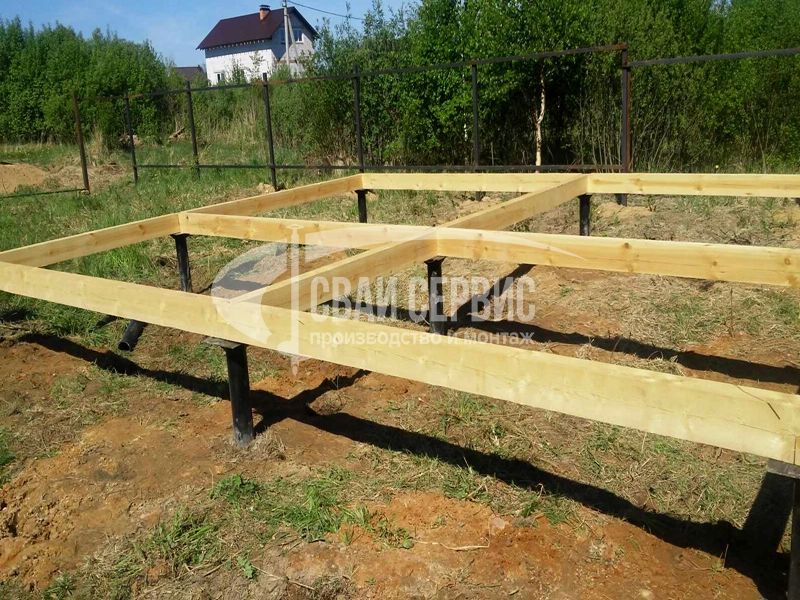

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Чтобы нагрузка на опоры от веса строения была распределена более равномерно, прибегают к изготовлению ростверка.

Свайный фундамент расчет свай.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Свайный фундамент расчет свай.

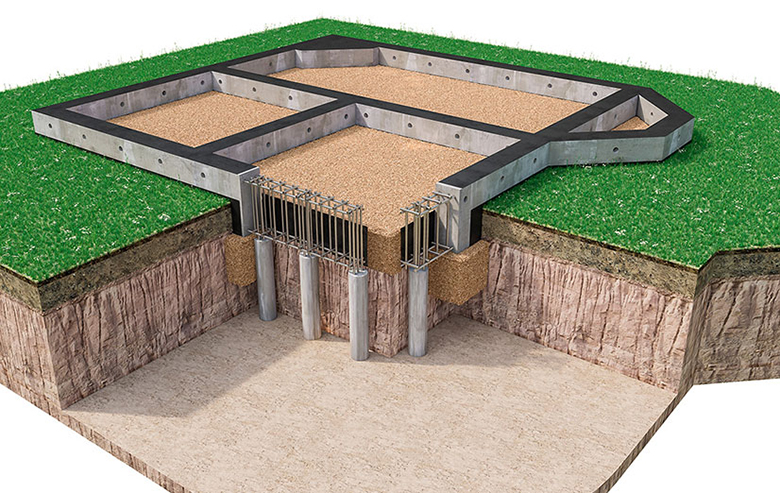

Фундамент с железобетонным ростверком.

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

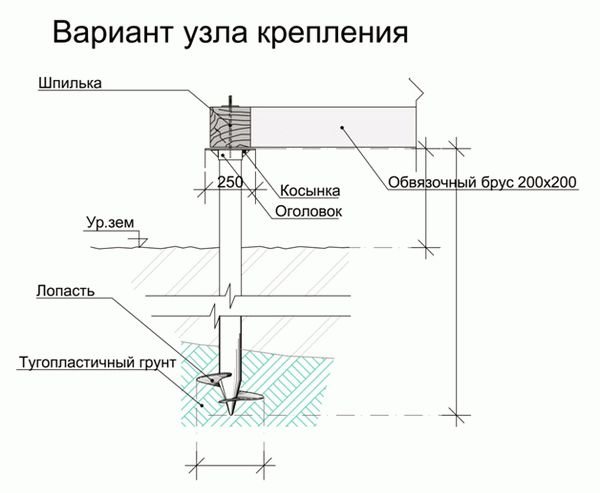

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Рекомендация: Хорошая обзорная статья, из нее узнаете о расчете количества свай для каркасного дома или коттеджа, информация подойдет так же и для дач, бань и других зданий и сооружений. Обратите особое внимание на грунт и возможность монтажа свай. Приобретите несколько свай в запас, скорей всего придется усилить отдельные участки фундамента.

Вкрутили, выкрутили, снова вкрутили…

Как вы думаете – для чего сваям нужен наконечник с винтом? Чтобы было проще закрутить их в землю? Отчасти это верно. Но лопасти винта выполняют и еще одну важную функцию: они уплотняют грунт, который находится под ними, в результате фундамент получается более устойчивым.

А теперь представим такую ситуацию: рабочие заметили, что вкрутили сваю слишком глубоко, и она получилась ниже, чем остальные. Как поправить ситуацию? Самое простое (но не самое лучшее) решение – выкрутить сваю обратно на нужную высоту. Вот только после этого она потеряет несущую способность и в будущем снова просядет.

Еще хуже, когда сваю устанавливают в заранее вырытую яму. Профессионалы точно никогда так не сделают.

Тип антикоррозионного покрытия

В связи с тем, что сваи будут находиться в агрессивной для металла влажной среде грунта, рекомендовано приобретать изделия с нанесенным на них в заводских условиях защитным покрытием. Кроме этого, очень важно сохранить покрытие в целости при ввинчивании свай, так как оно предохраняет не только саму трубу, находящуюся в грунте, но и ее верх, а также участок, расположенный на границе подземной и надземной части сваи.

Сегодня производители наносят на винтовые сваи различные защитные составы — это может быть холодное или горячее цинкование, полиуретановое, эпоксидное или полимерное покрытие – каждое из них имеет свои характеристики. По проведенным испытаниям разных покрытий были сделаны выводы, что наибольшую эффективность в защите металла показал метод холодного цинкования, полиуретановое и эпоксидное покрытие, а также эмали и грунты, наносимые по ржавчине без предварительной подготовки поверхности, в то время, как горячее цинкование и обычное полимерное покрытие не отличаются высокой прочностью.

Если сваи приобретаются без защитного покрытия, то его необходимо нанести самостоятельно, причем для подземной и надземной части могут быть использованы разные материалы. Но не забывайте, что все серьезные производители обязательно предусматривают антикоррозионную защиту своих изделий. Стало быть, если сваи представляют собой «голый металл», то с очень высокой долей вероятности можно утверждать, что они – кустарного производства. Ну а если так, то кто может гарантировать соответствие и остальных эксплуатационных характеристик?

Кстати, это очень серьезная проблема: мелких кустарных производств винтовых свай – немало, и чаще всего там можно говорить не только о несоблюдении стандартов, но даже и об отсутствии внятных технических условий. Приобретать изделия совершенно непонятного производителя, тем самым «закладывая бомбу замедленного действия» под свой фундамент – вряд ли разумно, даже при супер-привлекательной цене.

Какой фундамент лучше — свайный или ленточный

Ленточный фундамент прост и надежен для любой, даже самой громоздкой постройки, и его применяют на различных грунтах.

По сути это замкнутая часть и опора всех стен здания, и она погружена в грунт на заданную глубину.

Такой фундамент может быть изготовлен из следующих материалов:

• Кирпич.
• Камень.
• Фундаментный блок.
• Комбинированный способ.
• Монолит из железобетона.

Последний способ наиболее распространен.

Плюсы:

1. Надежность.
2. Прочность.
3. Отличные эксплуатационные показатели.
4. Высокая устойчивость к нагрузкам. Лента выдерживает нагрузки, превышающие вес здания.
5. Малый объем земляных работ.
6. Всесезонность обустройства.
7. Большой срок службы.

Присутствуют и некоторые минусы, свойственные любым конструкциям:

• Большой собственный вес.
• Возможно образование трещин или даже перелома фундамента в случае появления давления в определенной точке.
• Немалые материальные затраты.
• Велика трудоемкость работы.

Оба вида основания – как свайное, так и ленточное имеет свои достоинства и недостатки, и сделать правильный выбор можно только исходя из конкретных условий.

Выбирать следует, прежде всего, исходя из гидрогеологической ситуации на данном участке, сезонными изменениями грунтовых вод, типом рельефа и многими другими факторами. Исходя из всех параметров, и их сочетания осуществляется оптимальный выбор.

От чего зависит цена фундамента под строительство дома

Основание принимает на себя большой вес построенного дома и распределяет его равномерно на поверхности грунта. Чем будет хуже несущая способность грунта, и чем тяжелее дом, тем надёжнее и прочнее должен быть фундамент, следовательно, цена на его обустройство будет выше.

Для легких домов подходят основания свайного и столбчатого типа, а вот для построек имеющих большой вес, потребуется создавать более массивную фундамент, здесь выбор отдаётся в пользу плитного типа или ленточного. Стоимость любого фундамента также зависит от его глубины, которую делают с учётом промерзания грунта.

Если цоколь в высоту будет больше двадцати сантиметров, то это существенно повышает затраты материалов на создание основания. В средней полосе нашей страны цоколь делают в высоту от 45 см до 50 см. К тому же, если грунт на участке строительства будет проблемным, то потребуется прибегать к дополнительным работам: обустройство дренажной системы, по которой будут отводиться грунтовые воды и качественное уплотнение почвы.

Перед началом строительства рекомендуется выполнить георазведку, что тоже увеличивает затраты.

Когда и как правильно установить теплицу: общий принцип работ

Для установки теплицы самым благоприятным периодом будет осень или ранняя весна. Лучше конечно устанавливать теплицу осенью, в это время растения уже прекращают приносить урожай и их просто убирают. Поэтому вам ничто не будет мешать при возведении конструкции, так как для ее сборки понадобится много свободного места. Можно это делать и ранней весной, тогда вы сразу сможете приступить к посадке растений, но цены на материалы будут завышены.

Как правильно установить теплицу, чтобы она смогла принести пользу и выполнить предназначенные ей функции? Для этого вам понадобятся услуги или советы специалистов, которые вам пригодятся в процессе сборки.

Материал нужно выбирать исходя от предназначения теплицы. Будет ли это парник, который прослужит только сезон. Или же предполагается строительство большой фундаментальной теплицы, которая будет служить нам в зимнюю пору. Когда определились с назначением конструкции, тогда и выбираем надежный, удобный и качественный материал. Самым удобным и практичным материалом является поликарбонат. Его можно использовать как для переносного сезонного парника, так и для фундаментальной круглогодичной теплицы.

Общий план работ по установке выбранной конструкции:

• Делается разметка участка, которая соответствует размерам теплицы, для этого по краям впивают колышки и натягивают между ними строительный шнур;
• Выравнивается участок, он не должен иметь бугры или какие – либо ямы;
• Затем производится сборка каркаса, он может быть металлическим или деревянным;
• После этого монтируется кровля;
• Крепятся рамы и дверной проем;
• В завершении покрываем теплицу, делаем это стеклом, пленкой или поликарбонатом.

Теплица установлена, теперь мы сможем поставить по низу конструкции специальные приспособления, которые смогут защитить от проникновения вредных насекомых и прожорливых грызунов. Теперь можно будет полюбоваться на свое изготовление.

Виды фундаментов для возведения дома

Проект и строительство дома, как правило, начинают с его фундамента. Как известно, цена возведения фундамента часто составляет половину стоимости самого дома.

Фундамент – часть конструкции, передающая нагрузку от его надземной части на основание. Закладывается фундамент ниже точки промерзания грунта. Это необходимо для того, чтобы при выпучивании грунта не происходило деформации конструкции в зимнее время.

Пример готового свайного фундамента

Фундаменты условно можно разделить на шесть групп:

• плитный;
• ленточный;
• свайный;
• свайно-ростверковый;
• столбчатый;
• континуальный.

При выборе того или иного вида фундамента необходимо учитывать особенности грунта и способность его к пучению. К пучинистым грунтам относятся глинистые почвы: глины, суглинки, супеси, ведь такие почвы хорошо удерживают влагу. При замерзании, из-за образования льда, происходит поднятие почвы, ее начинает пучить.

В пучинистых почвах, при значительной глубине промерзания особенно эффективна установка столбчатых фундаментов. В горизонтально подвижных грунтах использование столбчатых фундаментов может привести к выталкиванию его из грунта, поднятию и опрокидыванию всей конструкции.

Проект дома с мансардой на свайном фундаменте

В случае если местность, на которой устанавливается постройка, имеет неровную поверхность, во избежание ее бокового сдвига, обязательным условием является устройство жесткой железобетонной подушки между опорами.

Самым распространенным и надежным является ленточный фундамент. При строительстве частного дома стоит прислушаться к отзывам специалистов, ведь ленточный фундамент не всегда может быть применим.

Свайный фундамент позволит создать крепкую конструкцию, независимую от движения поверхностных вод.

Какой именно вид фундамента применим для данной местности, расчет его глубины, а также подбор необходимых строительных материалов помогут сделать опытные специалисты.

Схема для монтажа свайного фундамента
