Выполняем точную разметку фундамента самостоятельно

Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

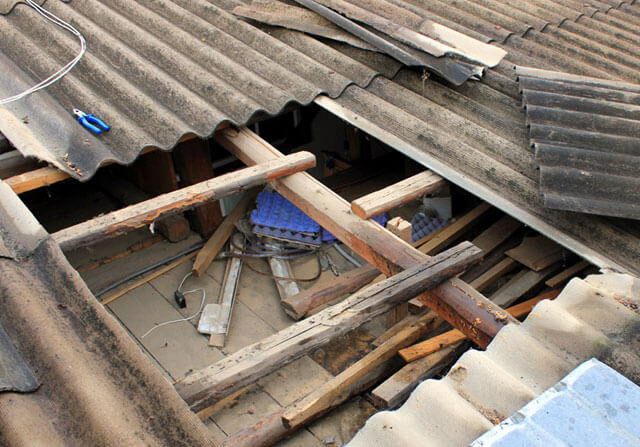

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

Почему важно перед заливкой разметить фундамент

Если вы правильно сделаете проектные работы и разметите основание для строящегося здания, это избавит вас от ряда проблем при дальнейшем строительстве. Правильно проведенные работы по разметке гарантируют вам:

• точность сооружения стен (и значительно облегчают работу по их возведению);
• экономию строительных материалов;
• соответствие здания разработанному проекту.

Во время проектирования учитываются не только фактурные особенности строительных материалов, но и их точные размеры. При отсутствии нарушений во время разметки фундамента отсутствует необходимость корректировки бруса, бревен и других материалов при сооружении стен.

Самостоятельная разметка

Начиная строительство дома, всегда первым возникает вопрос о том, как правильно разметить фундамент? Обычно такая работа не вызывает большой сложности даже у новичков. Методика разметки дома своими руками, описанная ниже, подходит для любого фундамента, независимого от его формы и масштаба. Разметку под фундамент своими руками выполняют с помощью нескольких деталей:

• деревянные бруски;
• шнуры;
• угольник.

Последний собирается из брусков, которые жестко скрепляются между собой. Оптимальной считается сторона угольника, превышающая полтора метра. Вот и все, что нужно знать о том, как правильно сделать разметку для фундамента.

Проектные документы

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

• у вас не возникнет сложностей при строительстве стен;
• приобретение строительных материалов обойдётся гораздо дешевле;
• поскольку возведение дома будет производиться согласно проекту, вы не столкнётесь с неприятными неожиданностями.

При составлении проектных документов важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдёт вразрез с проектом.

Предварительные мероприятия:

1. Прежде чем начать разметку фундамента, необходимо определить месторасположения будущей постройки, выбрав для этого ровную площадку.
2. Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
3. После выполнения первых двух шагов можно приступать к разметке первой стены, и неважно, какой она будет: задней, боковой или фасадной.

Начало работ и подготовка участка

Первым делом снимите плодородный слой почвы

Решая, как сделать разметку под фундамент своими руками, следует для начала подготовить площадку, на которой будут вестись дальнейшие работы по сооружению основания.

На участке, где планируется строительство дома, необходимо снять плодородный слой почвы, создавая ровную поверхность.

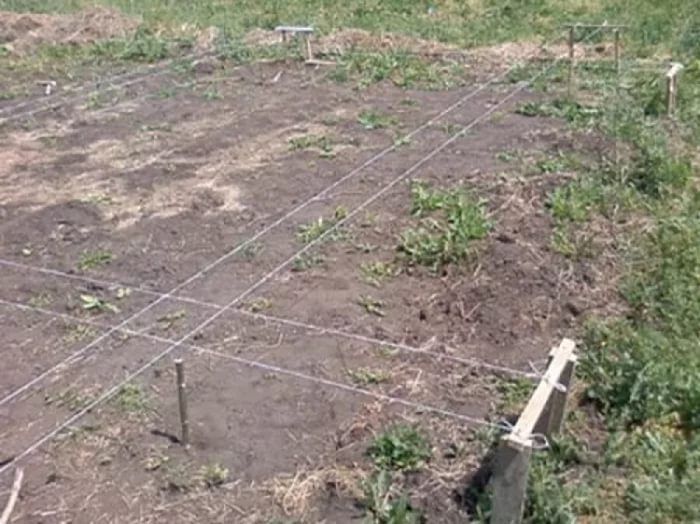

Первое сооружение – обноска – колья, соединенные доской и составляющие в точке соприкосновения прямой угол.

Прочность всей конструкции зависит от того, насколько правильно были определены прямые углы, поэтому на данном этапе проводится разметка фундамента с помощью лазерного нивелира.

В первую очередь откладывается прямой угол между сторонами

Одно из основных правил – соблюдение установленного расстояния от контрольной шнурки до точки привязки или линии забора (стены дома). Это расстояние должно быть не меньше 6 м.

Перед тем как разметить фундамент для дома, необходимо точно спроектировать прямой угол между сторонами. Здесь действует правило золотого «египетского» треугольника.

Для упрощения задачи стоит пользоваться такими значениями длин сторон, чтобы при выведении корня из суммы их квадратов получалось целое число. Так, если один отрезок длиной 3 м, а второй 4 м, гипотенуза данного треугольника будет равна 5 м. Построив такой треугольник, можно быть уверенным в точности полученного прямого угла.

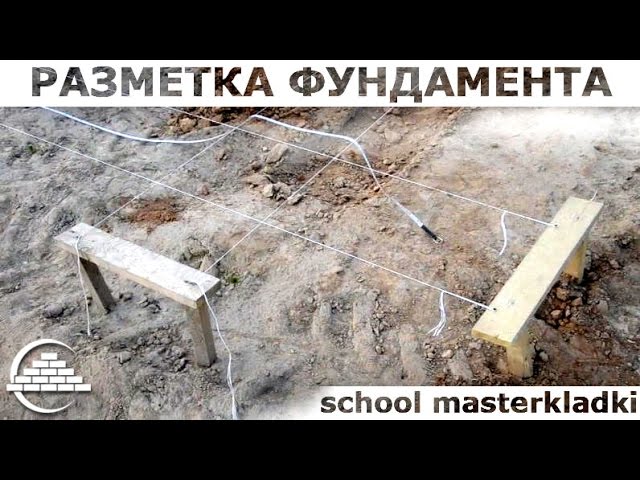

С помощью обноски «скамейки» строго параллельно (под контролем правила золотого треугольника) отмечают оставшиеся две стороны прямоугольника. Проверить точность размеров можно следующим образом:

1. На шнурке, натянутой параллельно линии привязки, необходимо сделать отметку на расстоянии 3 м от угла.
2. На перпендикулярно натянутой шнурке отметить точку, расположенную на расстоянии 4 м от этого угла.
3. В соответствии с выполненными расчетами по теореме Пифагора необходимо закрепить в данной точке рулетку и протянуть ее ко второй точке.
4. На рулетке должно получиться расстояние равное 5 м. Это и будет подтверждением правильно созданного прямого угла.

Таким образом, создают и проверяют правильность всех 4 углов будущего основания. Подтвердить правильность расчетов и выполненных работ можно с помощью лазерного нивелира для разметки фундамента.

Итак, простое пошаговое руководство, которое поможет даже новичкам

Схема фундамента из ж/б блоков.

Шаг 1. Найти начальную точку разметки или базис.

И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками. Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.

Шаг 2. Вывести все четыре стороны будущего дома.

Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку – правый угол задней стены. Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.

В результате должен получиться прямоугольник или квадрат, в зависимости от вашего проекта.

Работа абсолютно несложная, однако монотонная и требует присутствия помощника.

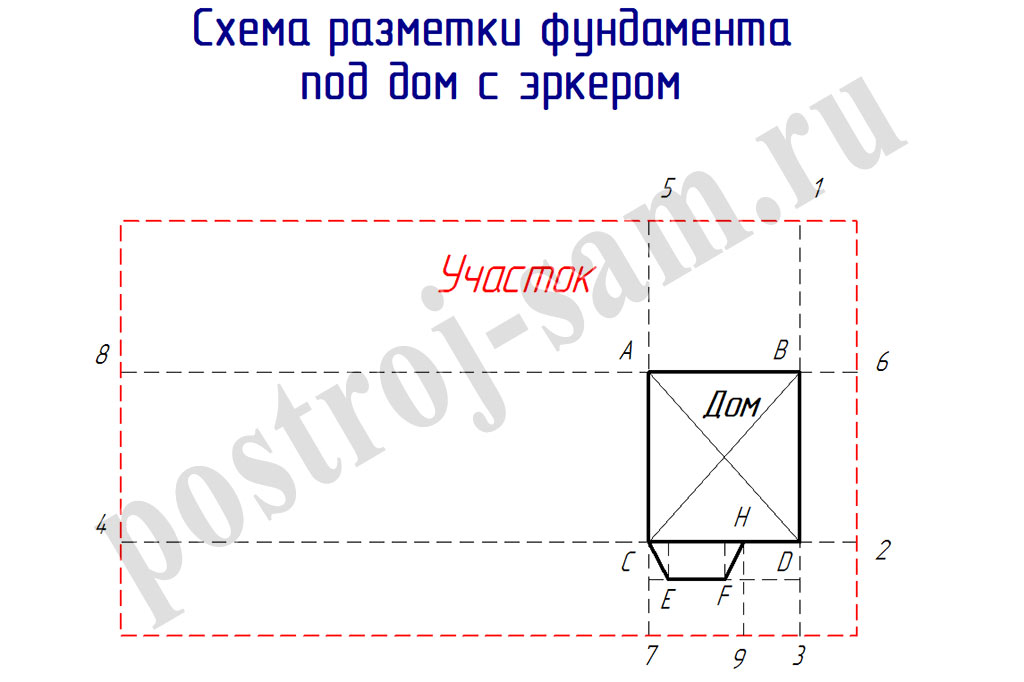

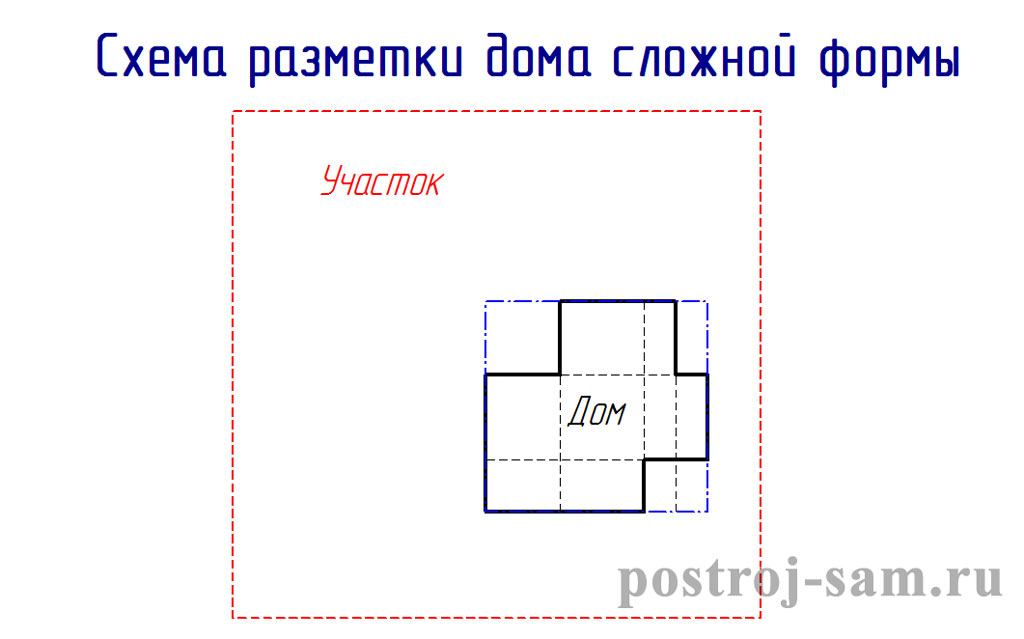

Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения. Все остальное добавите потом. Исключением является фундамент сплошной плитой, его нужно заливаться сразу и целиком.

Схема разметки территории под фундамент

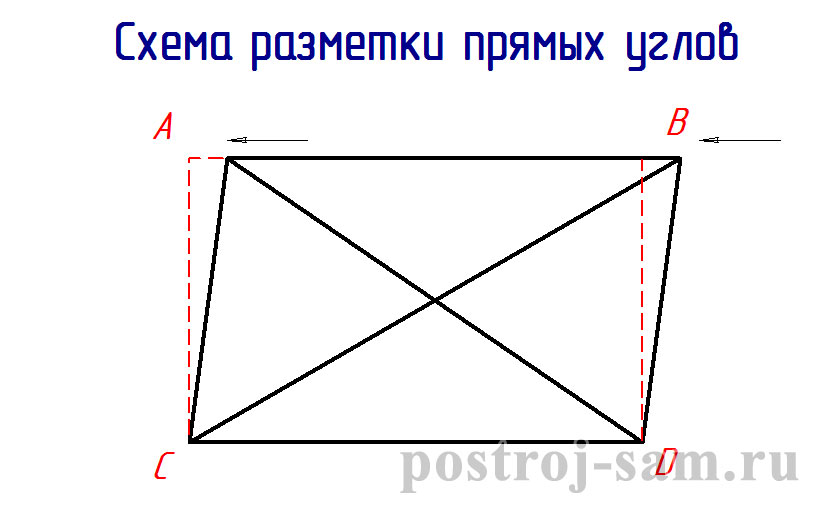

Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.

С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.

Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°. Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе – идеальная диагональ.

Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).

На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены. Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.

Схема разметки фундамента садового дома.

Шаг 5. Сделать обноску.

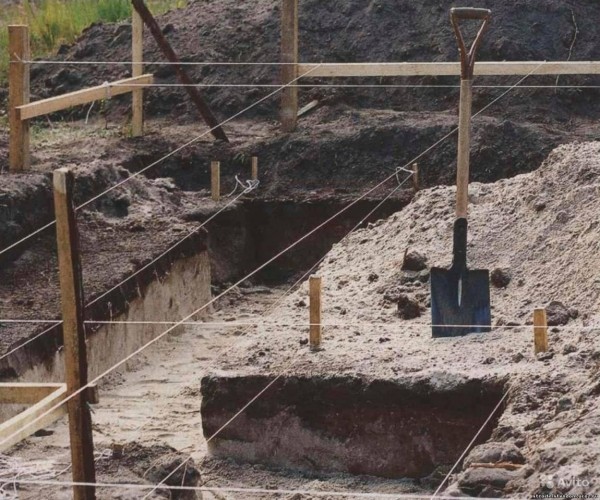

Наступил второй этап разметки фундамента для дома своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.

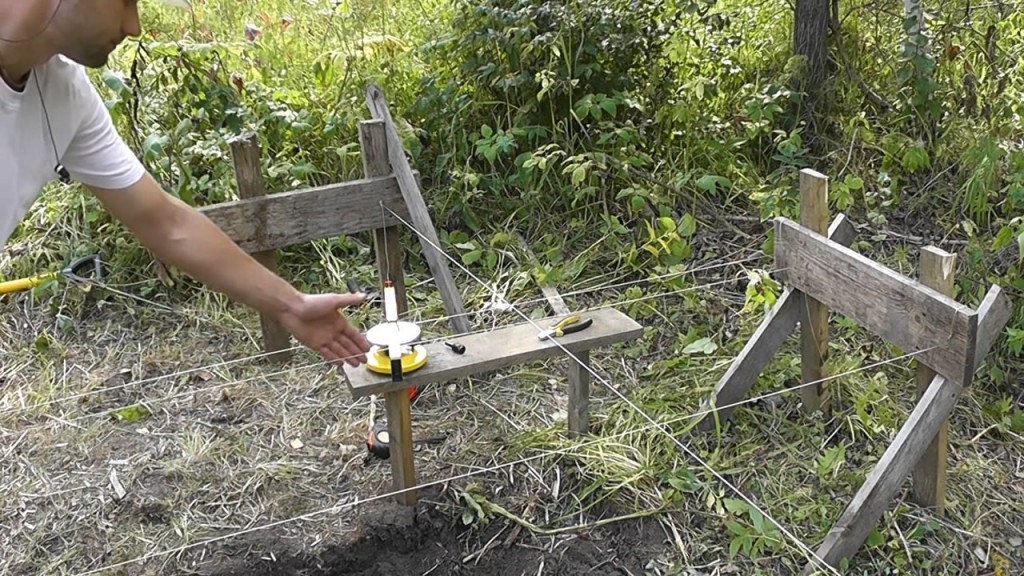

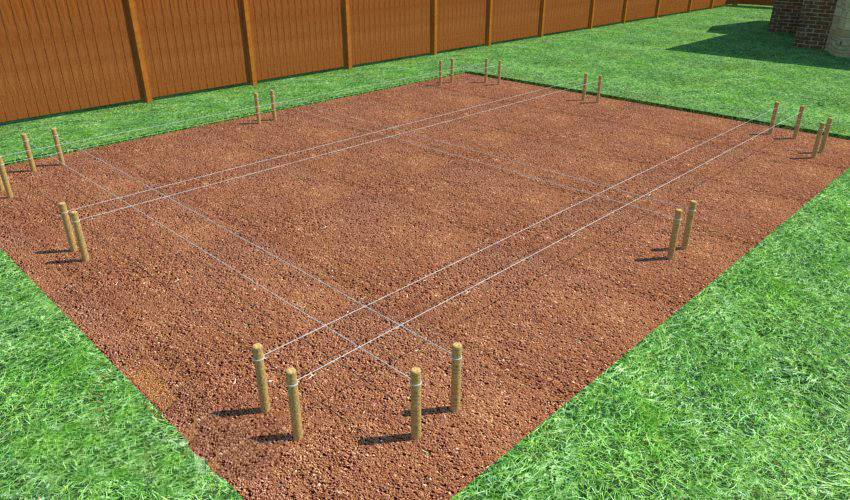

Обноска – это прочно вбитые попарно в землю столбики на расстоянии 1,5 – 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски – это и есть высота фундамента.

Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.

Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.

После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.

Шаг 6. Выкопать котлован.

Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.

Как разметить фундамент в зависимости от его разновидности

Причем, пользоваться ей могут не, только любители, но и профессионалы. Некоторые аспекты и им могут быть непонятны при возведении фундамента, а взглянув в данную статью, можно найти ответ практически на любой вопрос, связанный с заливкой фундамента и подготовкой к ней.

Как правильно:. Правильно стричь мужские стрижки видео 7 Как правильно замешать цементный раствор для фундамента 7 Мета тег description как правильно заполнять 3 Как правильно опрыскивать огурцы 2 Как правильно устанавливать тротуарный бордюр 2 Правильное питание есть худеть 2. Правильно принять дела должность. Как правильно надеть насадку на член. Как пользоваться насадкой на член Опубликовано: 27 далее Как правильно и быстро загореть в солярии.

Загар в солярии: как загореть красиво и далее Правильно сдать анализ яйца глист.

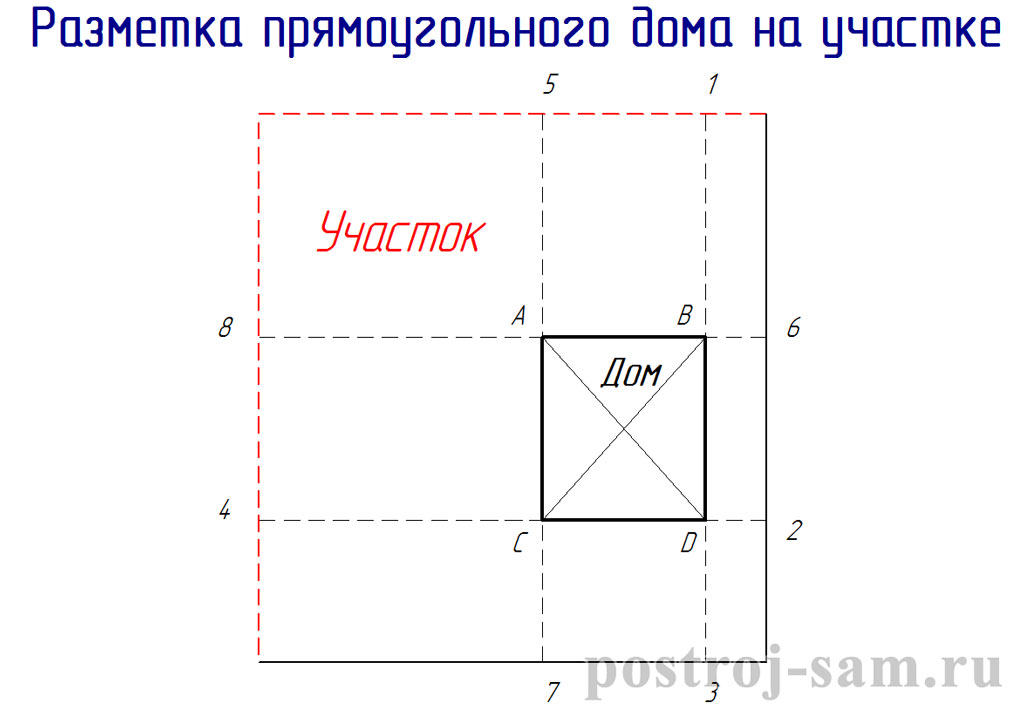

Привязка к границам участка

В первую очередь необходимо начинать с привязки здания к местности. Необходимо учитывать все допустимые расстояния от границ участка. Следует помнить о том, что разметка должна осуществляться на максимально выровненном участке, наличие больших уклонов может внести погрешности.

Разметка фундамента под дом начинается со следующих действий:

• В первую очередь необходимо отметить две крайние точки одной из стен, параллельных границе. Для этого вбиваются колья по крайним точкам будущей стены.
• Третья точка должна соответствовать краю смежной стены. При этом необходимо выдержать прямой угол, любое отклонение приведет к нарушению геометрии здания.

Чтобы правильно отложить угол в 90 градусов на местности необходимо воспользоваться теоремой Пифагора, это первое, что нужно знать о том, как правильно разметить фундамент под дом:

А2 + В2 = С2, где

А — длина первой стены, В — длина второй стены, С — расстояние между крайними точками этих двух стен (гипотенуза прямоугольного треугольника).

При помощи двух рулеток, можно использовать два отрезка шнура расчетной длины (В и С соответственно), определяется место установки третьего колышка. Таким же методом определяем и место расположения четвертого угла здания.

После того как определены все четыре угла будущей постройки, необходимо проверить насколько правильно сделана разметка участка под фундамент. Для зданий прямоугольной формы следует применять правило равенства диагоналей. Различий в этих замерах быть не должно. Можно проверить и правильность разметки углов, применяется та же теорема Пифагора, но в более упрощенном виде.

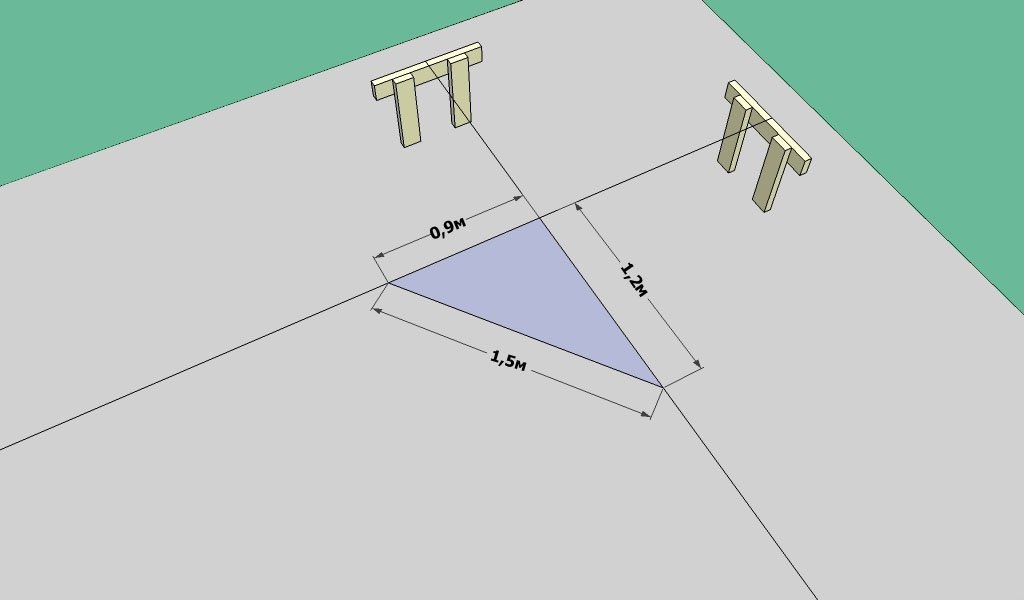

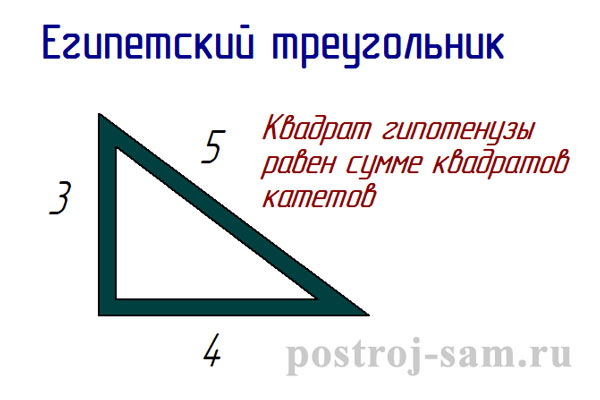

Запомните правило трех цифр — 3; 4; 5. На натянутых шнурах от одного угла откладывается по одной стене расстояние в 3 метра, по второй 4 метра. Замер между этими двумя точками должен показать 5 метров. Если эти данные совпадают, значит, угол будущего здания составляет 90 градусов.

Выставление опалубки под фундамент

Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.

Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.

Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту. По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя.

Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.

Разметка фундамента своими руками

Другим способом разметки является способ расчета от обратного. Для начала высчитывается периметр фундамента, его диагонали, по которым создается небольшое плетение из веревок. Определяется базовый угол будущего строения, в котором вбивается первый колышек. От него натягивается длинная стена, фиксируемая вторым колышком.

С помощью третьего колышка натягивается созданное плетение из веревок, в котором не должно быть провисаний. Аналогичным образом находится место для четвертого угла. Сверив диагонали, можно вывести внутренний контур фундамента. Подрезка и удаление грунта осуществляется способом, аналогичным первому варианту разметки фундамента.

Третьим способом обычно пользуются при необходимости наиболее точной разметки фундамента, требующей обустройство полноценной разноски. В этом варианте будет необходим чертеж фундамента со всеми размерами, диагоналями и отметками углов внутренними и внешними.

Для проведения разметки по этому способу рекомендуют использовать леску, самодельную конструкцию из досок и деревянных брусков, несколько колышков. Из досок и брусков сооружаются специальные скамеечки, количество которых может составлять 2-3 десятка штук (прим. ).

Этапы разметки фундамента

Непосредственная разметка фундамента своими руками данным способом состоит из двух этапов. На первом этапе фиксируется первая обноска, а на втором – вторая, которую выравнивают уровню горизонта. Определяется базовый угол у большого треугольника, от которого проводится длинная стена с установкой колышка и определением второго угла.

Третий угол определяется двумя веревками, равными по длине ширине фундамента и его диагонали, по аналогии с первым способом. Сверив все размеры, подгоняем их под чертеж смещением установленных колышков. Четвертый угол также определяется по аналогии с первым способом. Первый этап завершен.

Затем устанавливаются подготовленные скамеечки на небольшом до полутора метров расстоянии от созданного контура. По данным скамеечкам натягивается второй контур параллельно первому. По натянутым контурам и при помощи скамеечек создается обноска внутренней стороны фундамента на необходимом расстоянии. Удалив первоначальную обноску, строители получают размеченный фундамент.

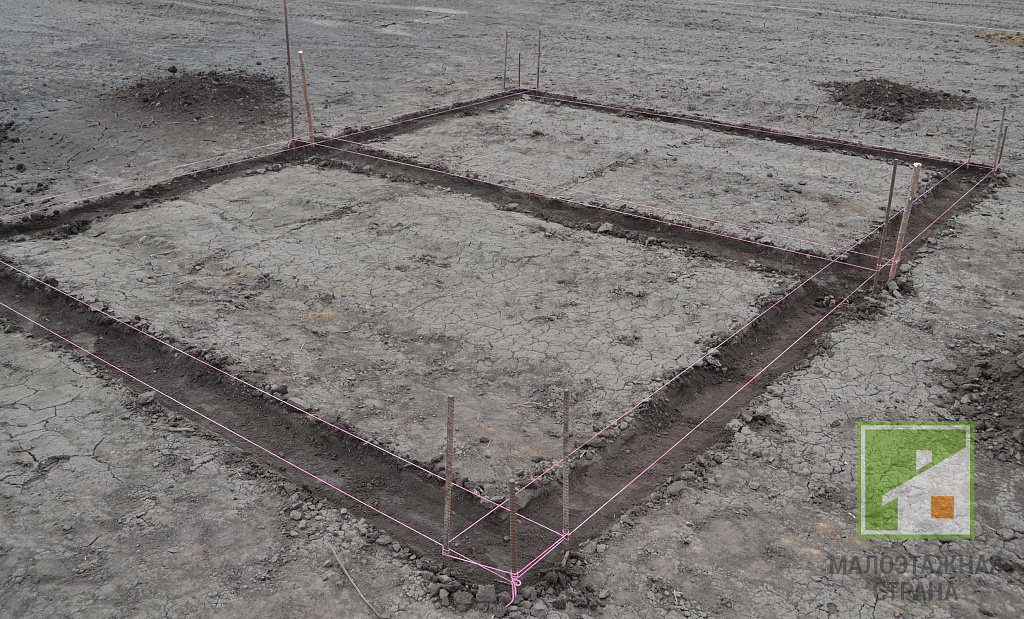

После проведения разметки фундамента можно приступать к рытью траншеи. Созданный контур позволит контролировать снятие грунта по горизонтали. За счет установленных скамеечек можно убрать установленный контур на время рытья траншеи и заново восстановить его.

Какой бы способ разметки не выбирали строители, они используют профессиональный измерительный инструмент для проведения сверки всех размеров и уровней. Стоит он недорого, зато позволяет более точно осуществить разметку фундамента. Да, и при проведении других строительных работ этот инструмент никогда не будет лишним.

Оценить статью и поделиться ссылкой:

Разметка внутреннего контура и несущих стен

После завершения разметки наружного контура очертите внутренние границы будущего фундамента.

Рекомендованная толщина основания начинается от 400 мм. Конкретное значение определяется индивидуально с учетом типа грунта и предполагаемой нагрузки на опорную конструкцию.

Отступите от наружной границы фундамента расстояние, равное толщине основания, и наметьте внутреннюю границу конструкции при помощи колышков и веревки.

Если проект дома предусматривает наличие внутренних несущих стен, аналогичным образом выполните и их разметку на строительной площадке.

Проверьте диагонали каждой прямоугольной или квадратной фигуры в соответствии с приводимым ранее руководством.

На этом разметка фундамента завершается. В случае обустройства столбчатого основания или какой-либо его разновидности вам останется лишь дополнительно наметить места размещения вертикальных опор. Они устанавливаются в углах строения, а также под его стенами с определенным шагом, устанавливаемым индивидуально для конкретного случая.

Для дополнительного удобства можете увеличить разметку на 50 мм с каждой стороны. Благодаря этому вам будет удобнее выполнять предстоящие земляные работы, т. к. риск потери либо сдвига колышков существенно уменьшится. Для этого отступите упомянутое расстояние от основной разметки и установите обноску, т. е. ряд прутков, соединенных леской. Линии обноски должны быть строго параллельными линиям основной разметки.

Ранее упоминался такой инструмент, как угольник. Его вы также можете изготовить самостоятельно. Для этого достаточно попросту соединить две длинные доски под прямым углом. В качестве шаблона можно использовать угол от плиты OSB либо другого подобного материала фабричного производства.

После завершения всех работ по разметке еще раз тщательно сверьтесь с планом, несколько раз промерьте расстояния между стенами, по необходимости внесите коррективы, а затем окончательно зафиксируйте колышки и приступайте к выполнению земляных работ.

Следуйте приведенному руководству, и с выполнением разметки фундамента не возникнет никаких проблем.

Удачной работы!

Ленточный и монолитный фундамент

Любое основание дома должно быть правильно обустроено. Это значит, что помимо надежного армирования и точно рассчитанной глубины заливки необходимо сделать фундамент здания по уровню. Посмотрите, как выровнять фундамент по уровню.

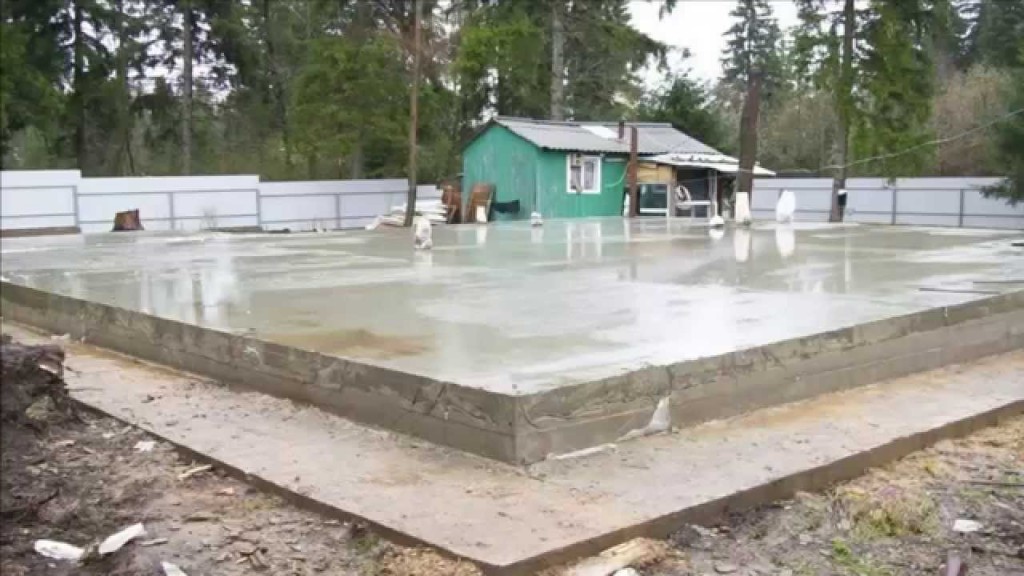

Уровень плитного фундамента

Чтобы легче было проверить плоскости при сооружении монолитного фундамента нужно установить в углах арматурные пруты и на них сделать отметки, показывающие уровень, до которого должна быть залита бетонная смесь. Сделать фундамент так, чтобы он был расположен в одной плоскости без искажений и колебаний необходимо для того, чтобы нагрузка на него распределялась равномерно по всей поверхности. Выставляя опалубку, следует вспомнить о возможности использовать в качестве своего рода маячков, вертикально установленные прутки, которые служат для связки верхнего и нижнего слоев армированной сетки.

По меткам, сделанным на этих прутах после проверки плоскости с помощью гидроуровня, заливают бетон. Дополнительной контрольной линией может служить верхний край правильно и добросовестно сооруженной опалубки. После застывания раствора по меткам пруты обрезают, используя болгарку. Немного проблематичней вывести фундамент под ноль уже после того, как он был построен. Здесь тоже не обойтись без гидроуровня, который раскладывают по всей поверхности фундамента, проверяют диагонали и выбирают один из углов, принимая его за эталон.

На поверхности готового основания потребуется сделать пропилы глубиной 3-4 сантиметра и проследить за тем, чтобы во время повторной заливки раствор полностью их заполнил.

Повторная заливка осуществляется по установленным меткам, под контролем гидроуровня, толщина такой стяжки должна быть не менее 5 сантиметров. Наличие пропилов позволяет не использовать для связки арматуру, но иногда на прежнее основание укладывают сетку для армирования, добиваясь его большей прочности и надежности.

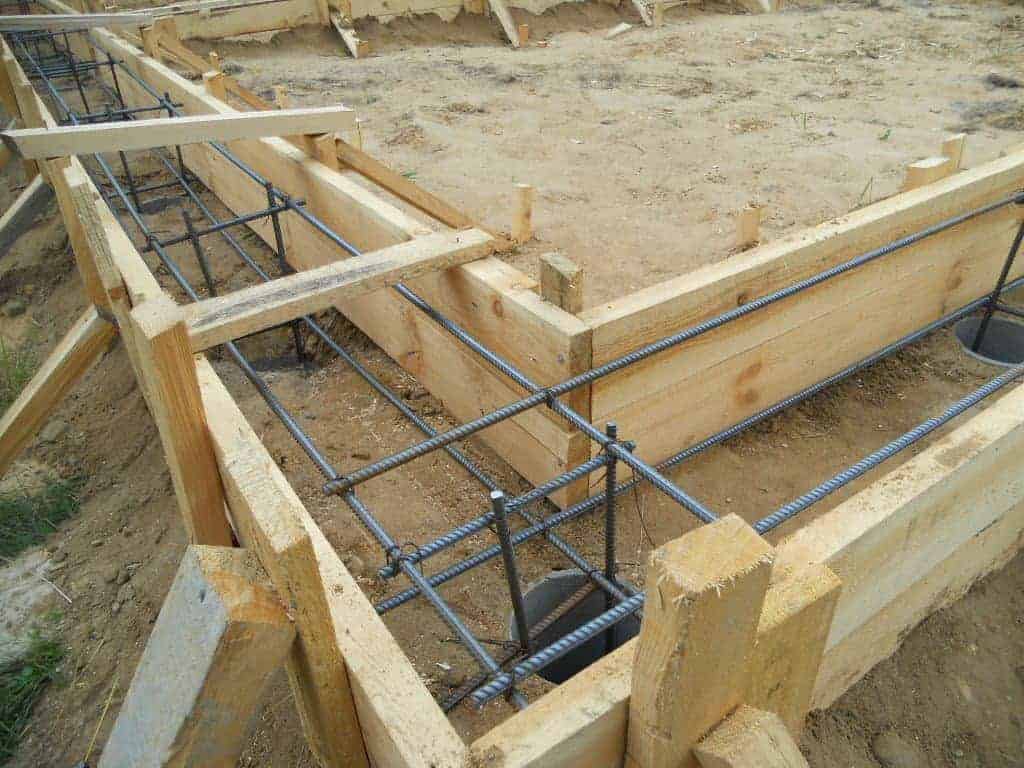

этап – монтаж опалубки

Сложность данного этапа заключается в необходимости формировать подземную и наземную опалубки.

Подземная опалубка формируется из любых досок. Важно, чтобы она удерживала бетон при заливке и обеспечивала заданную форму фундамента. Доски опалубки после заливки можно не убирать, они будут служить дополнительным утеплителем.

Наземная опалубка делается исключительно из строганой доски. Внутренняя поверхность досок, обращенная к бетону, должна быть гладкой. Наземная опалубка поднимается над поверхностью почвы на высоту 350-400 мм. Чтобы исключить ее разрушение во время заливки бетона, опалубку усиливают подпорками (обрезками бруска). Избежать расхождения стенок опалубки под напором бетона поможет установка деревянных перемычек, соединяющих противоположные стенки или их скручивание проволокой. Для цокольной части определяется индивидуально.

Устанавливая опалубку, следует периодически контролировать её уровнем. Отметим, что верхняя часть опалубки не должна быть идеально ровной, для контроля уровня заливки бетона на внутреннюю часть стенки наносят отметку.

Примечание. Помещение полиэтиленовой пленки между внутренними стенками опалубки позволит упростить её демонтаж. При этом наземная внешняя поверхность фундамента будет ровной и гладкой.

Отверстия под коммуникации

Обслуживание дома требует наличия в нём коммуникаций (газопровода, водопровода, канализации и т.п.). Место их расположения под землей продумывается еще на этапе заливки фундамента. Особенно актуально это для монолитного ленточного фундамента. Чтобы упростить сооружение подземных коммуникаций в опалубке проделывают отверстия, в которые помещают куски трубы определенного диаметра.

Несъёмная опалубка

На рынке давно известна технология заливки фундамента в не снимаемую опалубку. Она предусматривает использование пенополистирольных блоков. Преимущество их использования заключается в отсутствии необходимости ставить подпорки.

Блоки устанавливаются друг на друга и фиксируются за счет наличия пазо-гребневой системы крепления. Блоки формируют ленту, внутрь которой помещается арматура и заливается бетон. Выпускаются блоки различной толщины и ширины. Поскольку опалубка несъёмная, она служит отличным утеплителем для фундамента.

Альтернативным вариантом может стать установка листов пенополистирола в обычную опалубку. Это отличное решение для тех, кто хочет одновременно с заливкой выполнить утепление ленточного монолитного фундамента.

Примечание. Ширина пенополистирола добавляется к расчетной ширине фундамента.

Земляные работы

Любой из земельных участков имеет перепады высот по периметру. Поэтому, когда вами будет копаться траншея под ленточный фундамент, необходимо пользоваться водяным уровнем. Сначала найдите самую низкую точку периметра, расположенную в одном из внешних углов разметки.

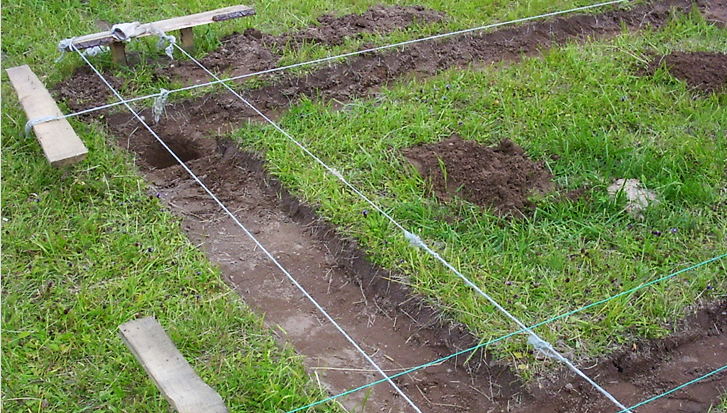

Траншея для ленточного фундамента

От нее и будет рассчитываться глубина заложения ленточного фундамента. Если постройка совсем легкая и располагается на не пучинистой почве, то траншею можно делать совсем неглубокой — порядка 40 сантиметров. Иными словами, делать вы будете незаглубленный ленточный фундамент. Дно траншеи по уровню обязательно должно быть ровным.

Если почва пучинистая, то необходим заглубленный ленточный фундамент. Существуют специальные сводные таблицы, указывающие толщину промерзания грунта во всех регионах России. Узнав ее для своего участка, учтите, что глубина ленточного фундамента в данном случае должна быть на 20см ниже данного параметра.

Следует также отметить, что траншея должна быть, минимально, на 20см шире самого фундамента. Как правило, ширина ленточного фундамента для небольших зданий составляет 40см, значит, ров должен быть 60 сантиметровым.

Когда траншея будет готова, на ее дне делается подушка под ленточный фундамент. Толщина ее должна быть 15см. Используйте под подсыпку дробленый либо речной песок. Полейте материал водой и хорошо утрамбуйте.

Рассмотрим устройство каждого из типов фундамента отдельно

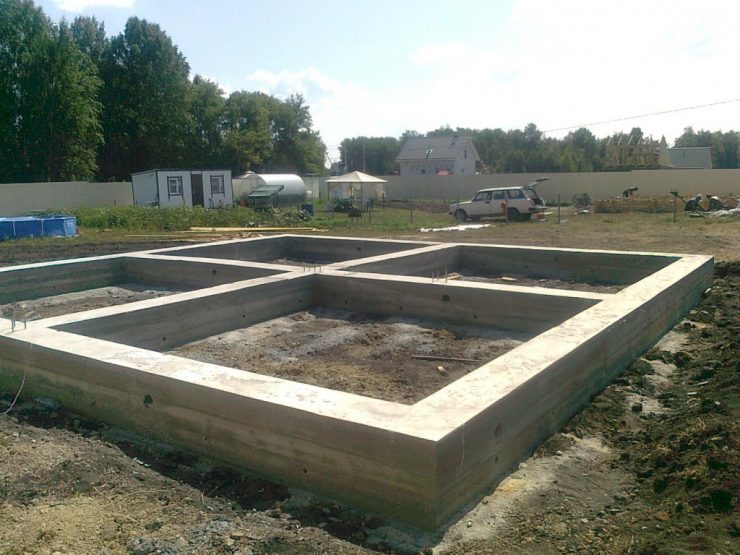

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

• Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
• Бутобетон. Применяется на скалистых либо песчаных грунтах.
• Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

• Подходит для строительства на любом грунте.
• Возможность размещения под постройкой подвала.
• Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

• Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
• Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
• Монолит. Внутреннее пространство граней заливается бетоном.
• Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

• Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
• Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
• Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

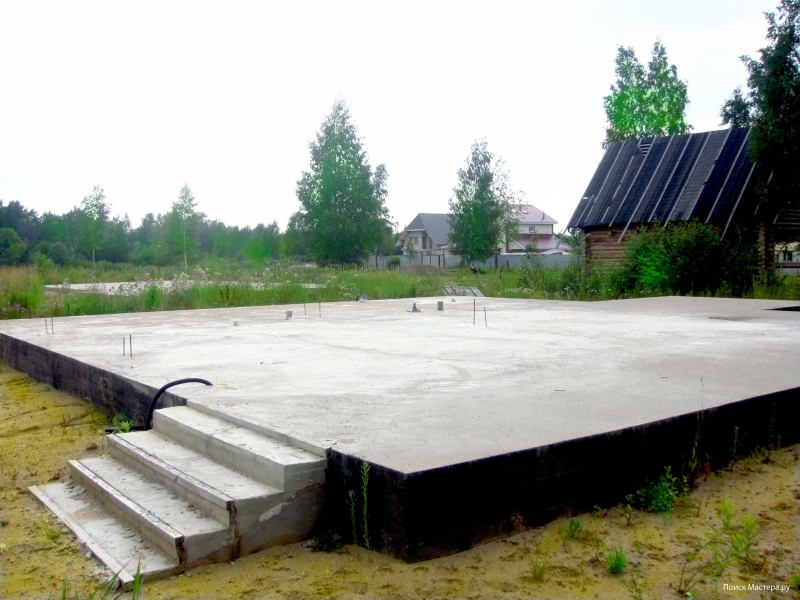

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

• Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
• Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

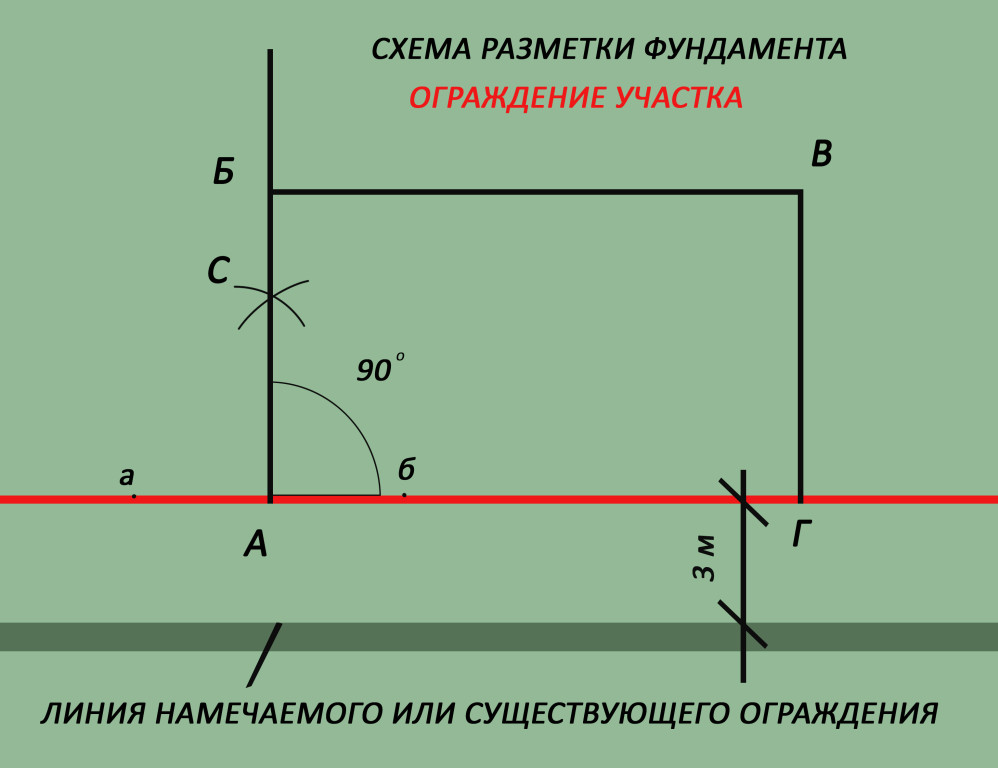

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

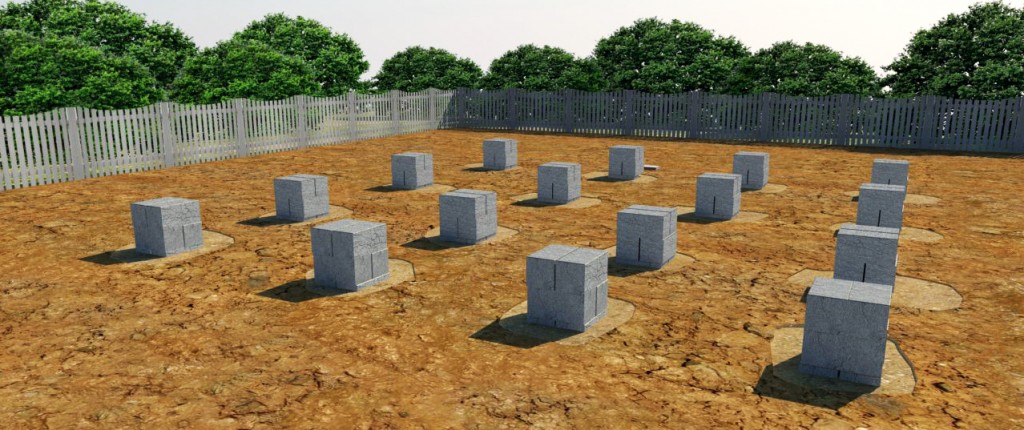

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Последовательность операций

Установив первый пруток, нужно правильно выставить и определить направление самой длинной стены здания. Согласно данным проектам необходимо высчитать ее протяженность и после этого отметить нахождение следующего прутка. На этом месте вбивается второй пруток. Между ними натягивается тонкий шнур. Затем делается установка специальных «скамеек». Выводить их «перекладины» нужно строго выдерживая 90 градусов относительно линии выровненного фундамента. Такая работа легко выполняется с помощью угольника, так вы точно сможете выровнять линии под прямой угол.

Обозначение и направление смежных стен можно вывести по «сиденью» скамеек. Как сделать разметку под фундамент, чтобы в дальнейшем не пришлось ничего переделывать, зависит от правильно выполненной технологии. Чтобы правильно вычислить, где будут находиться углы дома, нужно обязательно выдержать все заложенные в проекте, габаритные размеры. После того как были установлены все столбики, измерена диагональ фундамента, можно говорить о завершении разметки. Чтобы определить, правильно ли выполнена разметка под дом своими руками, нужно воспользоваться простым способом. Диагонали фундамента должны иметь одинаковые размеры. Это одно из главных правил.

Советы от профессионалов

Благодаря опыту наших специалистов, для которых разметка фундамента своими руками – привычное дело, мы можем дать вам несколько ценных советов по этой теме:

• Копая траншею под фундамент, лучше делать небольшие отступы в каждую сторону. Примерно по 5 сантиметров. Сделав это, вы не будете подвержены риску потери колышков.
• Работая над разметкой фундамента, очень удобно пользоваться обноской. Это колышки, которые стянуты леской. Они располагаются параллельно с фундаментом на расстоянии нескольких сантиметров от его линии.
• Если вам нужен шаблон, с помощью которого вы будете измерять прямые углы, его можно сделать из двух досок, прочно состыковав их с помощью уголка. Длина каждой из этих досок должна быть не менее одного метра.
• Углы также можно проверять столярными угольниками или обычными школьными треугольниками. Еще с этой задачей неплохо справляются уголки от листов OSB или любых других материалов, изготовленных на заводе.
• Когда разметка фундамента своими руками будет закончена, получившийся рисунок нужно еще раз сверить с проектом в каждой детали и перепроверить все размеры стен и расстояния между ними. После этого колышки необходимо закрепить прочно.

Закончив все эти манипуляции, можно начинать копать траншеи и готовить к установке опалубку. Внизу этой страницы вы сможете увидеть своими глазами, как правильно происходит разметка фундамента своими руками. Видео подготовлено опытными специалистами и дает совершенно четкое представление обо всех тонкостях и нюансах этого процесса.

Несмотря на то, что многие новички в строительном ремесле часто не знают, как сделать разметку под фундамент своими руками, опытные мастера могут выполнить ее в течение нескольких часов. Для этого им понадобится два человека, набор необходимых инструментов и проектная документация. Среди специалистов этот этап считается самым простым и быстровыполнимым. Тем не менее, результат этой работы всегда подвергается коррекции. Она необходима после того, как все земляные работы будут завершены, и нужно будет выставлять опалубку для фундамента. Земляные работы часто нарушают первоначальную разметку, но это обычно не критично и легкоисправимо.

Создавая разметку под фундамент дома, не забывайте о том, что от результата этой работы зависит, насколько безопасным и надежным получится здание, и насколько долгой будет его эксплуатация. Правильно выполнив разметку, вы сможете построить прочный качественный фундамент, на котором дом сможет простоять много лет и служить не одному поколению вашей семьи. Обратите также свое внимание на тот факт, что строительная сфера развивается очень быстро. С каждым днем в ней появляются все новые и новые технологии, инструменты и открытия, помогающие возводить прочные, многофункциональные здания в рекордные сроки.

Начиная строительство собственного дома, не смотрите в сторону старых технологий. Пообщайтесь со специалистами, посоветуйтесь с ними по вопросам, в которых слабо ориентируетесь, и тогда каждый этап строительства пройдет для вас легко и быстро. Архитекторы и строители всегда рады общению с новыми клиентами. Они всегда готовы не только создать для них проект дома или взять на себя выполнение основных работ по его возведению, но и подробно рассказать, как можно самостоятельно справиться с такими задачами.

Этапы выполнения замеров.

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка. которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Начало разметки.

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Шнурка для разметки фундамента.

• От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
• Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
• Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Внутренние границы.

Как правильно разметить фундамент под дом.

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

Как правильно разметить фундамент своими руками.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Выполнение обноски.

Как правильно разметить фундамент для дома.

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.
