Делаем утепление свайного фундамента снаружи

В каких случаях необходима вертикальная гидроизоляция

На фундамент может оказывать негативное воздействие вода различного происхождения:

• грунтовая или почвенная влага, удерживающаяся в земле капиллярными и адгезионными силами. Она присутствует в грунте постоянно и не зависит от фильтрационных или подземных вод;
• просачивающаяся вода, возникающая от дождей и таяния снегов. При попадании в грунт она заполняет в почве поры и под тяжестью своего веса проникает в более глубокие слои земли;
• подземная вода. Глубина залегания ее поверхностного слоя – это уровень грунтовых вод, зависящий от особенностей рельефа местности.

При контакте бетона с любым из перечисленных видов воды происходит вымывание гидроксида кальция, в результате чего повышается пористость бетона и снижается его прочность, а поскольку на нашей территории отмечается присутствие грунтовых, фильтрационных и подземных вод повсеместно, без устройства гидроизоляции не обойтись.

В вертикальной гидроизоляции нуждается не только часть фундамента, находящаяся в земле, но и та, что размещается над уровнем земли. Причина заключается в том, что из открытых пор надземной поверхности фундамента испаряется вода, образуя градиент влажности. В результате: вода, поднимаясь по капиллярам вверх, поглощает из грунта влагу, содержащую растворы солей. Испаряясь, она оставляет соли, которые кристаллизируются в порах бетона, нарушая целостность его наружного слоя.

Несколько слов о характеристиках столбчатого фундамента

Схема устройства столбчатого фундамента с железобетонным росверком.

Как становится понятно из самого названия, столбчатый фундамент выполняют из столбов, помещаемых в грунт.

Верхние надземные части столбовых опор возвышаются на одинаковой высоте. Устройство столбчатого фундамента возможно одним из 2-х вариантов: заливка опор-столбов непосредственно на участке (монолитный тип) или сборка на месте привезенных готовых железобетонных блоков.

Первый вариант предполагает более простой план возведения фундамента, поэтому он у индивидуальных застройщиков пользуется спросом.

Опоры располагают под углами дома и на протяжении всего периметра на расстоянии не менее 2 м друг от друга. Подходящий материал для столбов — дерево, кирпич, бетон, бутовый камень.

Преимуществами данного типа основания считают:

• невысокая стоимость — подобный тип фундамента в 2 раза дешевле ленточной основы;
• труда тратится на его выполнение во столько же раз меньше;
• грунт под сооружением из столбов сохраняется более стабильным, нежели под ленточным.

Недостатки тоже имеются:

• сложность устройства пространства цоколя и работ по его утеплению;
• единственный способ утеплить такое сооружение — сделать забирку.

Схема устройства железобетонного росверка, совмещающего функцию забирки: 1- росверк; 2- столбчатый фундамент; 3- внутреннее пространство; 4- коммуникационные трубы; 5- рубероид (гидроизоляция); 6- вентиляционные отверстия.

Насколько углублять столбы, полностью зависит от особенностей самого грунта, от уровня подъема грунтовых вод, от глубины промерзания.

Опоры различают по уровню глубины, на который они закладываются: мелкого заложения (на расстоянии 400-600 мм) и глубокого заложения (ниже отметки промерзания).

Для целей снижения последствий от подвижности грунта (которое возможно в холодное время года) под каждой опорой укладывают подушку из песка.

Увеличение площади подошвы возможно за счет установки сборной или монолитной ж/б плиты, превышающей своими размерами площадь опорной части столба.

Как вариант, можно применять модифицированные формы столбов, верхушка которых намного уже подошвы.

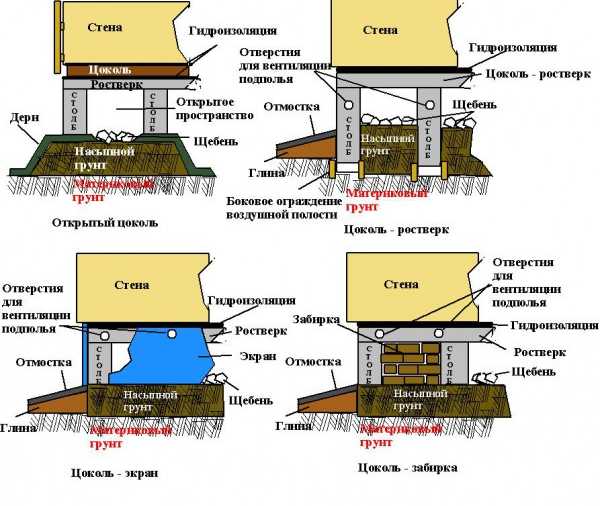

Забиркой именуют способ разграничения цокольного пространства с внешней средой, который характерен для свайного и столбчатого фундамента. Забирка загораживает пустой промежуток между смежными столбами фундамента, а также между нижней частью дома и поверхностью земли, образуя таким путем цоколь (помещение под полом).

Забирка призвана защищать пространство цоколя от проникновения осадков, ветра, холода, мусора, животных, птицы. Утепленная забирка — это теплый пол в доме.

Построить забирку можно несколькими способами, каждый из которых будет зависеть от выбранного материала.

Утепление

Как отмечалось выше, у такого типа основания есть достаточно существенный недостаток – это холодный пол. Чтобы устранить такое явление, необходимо выполнить ряд операций по утеплению конструкции.

На практике применяют несколько способов:

• Внешнее утепление пола осуществляется при значительной высоте расположения нижней части здания, опирающейся на сваи. Изоляции подвергается только половая внешняя часть.
• Внешнее утепление по периметру применяется при невысоком удалении от уровня грунта. Идея заключается в том, что возводится цокольная стена с элементами теплоизолирующих конструкций.
• Полная тепловая изоляция является комбинацией первых двух способов. То есть обустройство утеплённого цоколя в комбинации с ограждением от холодного воздуха нижней части напольного перекрытия.

Нужно ли утеплять

В настоящее время в строительной сфере уделяется большое внимание работам по утеплению стен, цоколя и других конструкций дома. Это вызвано тем, что энергетически ресурсы ограничены, а стоимость их достаточно высока. Для повышения энергоэффективности здания необходимо тщательно продумать утепление.

Варианты утепления цоколя дома на свайном фундаменте

Затраты на отопление могут составлять до 40% от семейного бюджета. И эти расходы постоянны. Зная расходы на коммунальные платежи и объем работ по утеплению можно легко подсчитать, когда окупятся принятые меры.

Также важно помнить, что хорошо утепленная конструкция защищена от конденсата. Влажность становится главной причиной появления плесени и грибка. Также можно легко столкнуться с другими микроорганизмами. Утепление свайного фундамента позволит сохранить здоровье обитателей дома, а также сократить частоту проведения ремонтов и замен напольного покрытия на первом этаже.

Какой утеплитель выбрать для свайно винтового фундамента

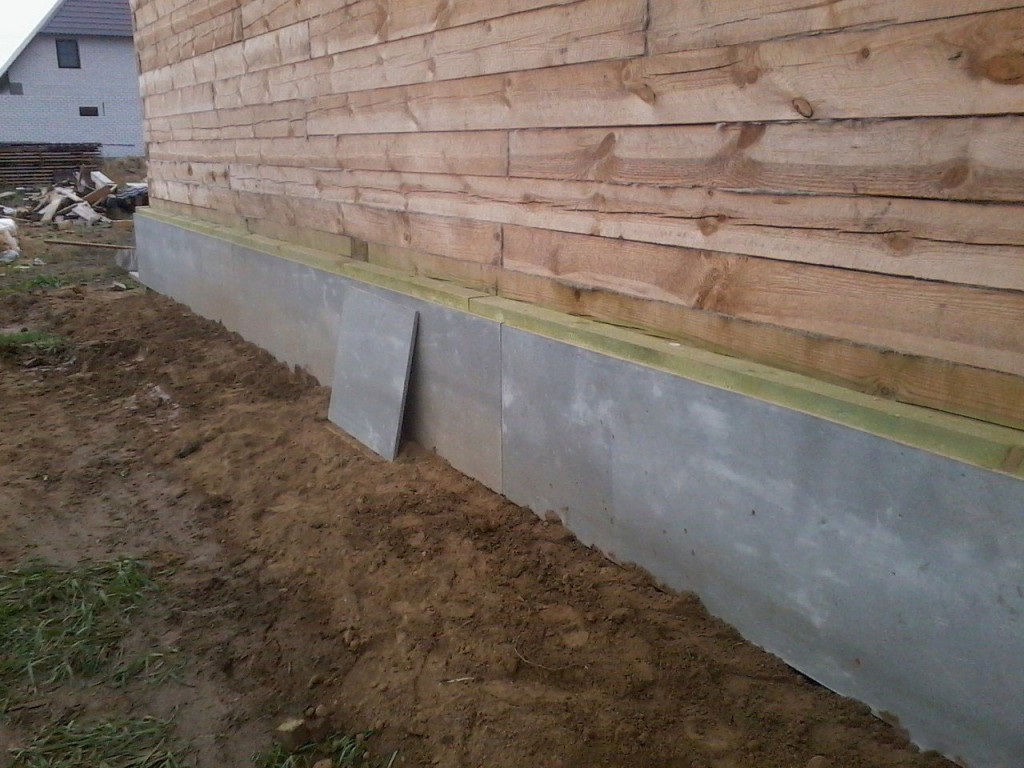

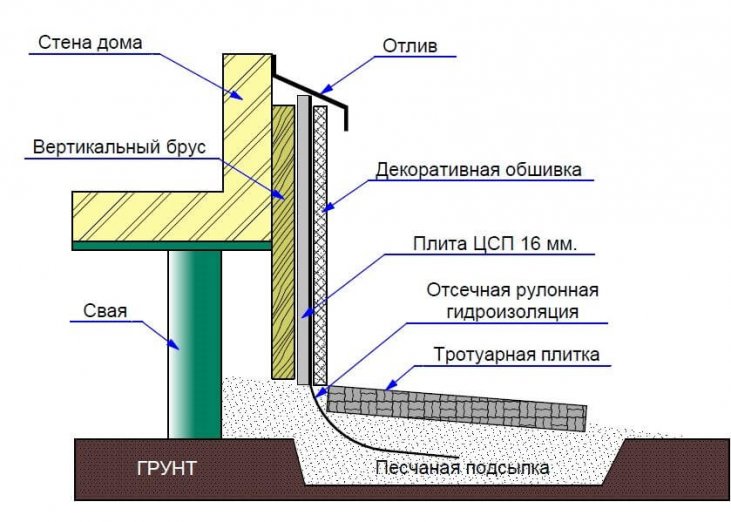

Методика крепления пеноплекса снаружи и последующая установка плит ЦСП.

Теперь нужно выбрать материал для утепления цоколя свайно винтового фундамента. От земли исходит много влаги, значит, нужно подобрать такой утеплитель, который не боится воды и не теряет своих теплоизоляционные характеристики, даже намокнув. При этом нужно учитывать, что теплоизоляция будет контактировать с землей и выполнять свои задачи в достаточно экстремальных условиях. Также утепление фундамента на винтовых сваях проще выполнять листовым материалом с высокой плотностью или жидкой теплоизоляцией.

Поэтому выбирать нужно среди следующих материалов:

• пенопласт;
• экструдированный пенополистирол;

Теплопроводность пенопласта и экструдированного пенополистирола 0,032 Вт/м*С. Приблизительно такими же характеристиками обладает и пеноизол, только в отличие от пенопласта он пропускает пар. Влагу не пропускает ни один из выше представленных материалов. От минеральных ват, даже от , лучше отказаться. Последняя хоть и устойчива к влаге, но все же не настолько, как полимеры. К тому же монтаж будет достаточно затруднительным.

Способы утепления винтового свайного фундамента

Свайно-винтовой фундамент

При любых вариациях климатических условий свайно-винтовой тип фундамента – самый универсальный из всех существующих на данный момент. Это своего рода металлическая конструкция, которая состоит из отдельных элементов, связанных между собой обвязкой и сваркой.

Дома на таких фундаментах возводятся на любых почвах, независимо от их промерзания, наличия вод в грунте и пучинистости. Конструктивные особенности распределяют нагрузку на нижние слои, которые обладают большей прочностью и не подвержены вредному воздействию почвенных вод.

Единственный, но значимый минус возникает вследствие особенностей конструирования. Большое незакрытое пространство под домом – причина холодного пола, которое вызывает дискомфорт при эксплуатации.

Способ устранения минуса свайного фундамента

Проблема холодного пола решается утеплением фундамента различными способами.

Тип утепления подбирается в зависимости от высоты расположения фундамента над землей.

Особенностей конструкции и тем, будет ли «нижнее» пространство использоваться для хозяйственных целей.

Следует рассмотреть несколько вариантов:

• полное утепление;
• наружное;
• утепление пола под домом с внешней его стороны.

Полное

В этом случае проводятся работы по утеплению всей конструкции, как снаружи, так и изнутри:

• полная гидроизоляция всех металлических элементов;
• устройство каркаса цоколя при помощи выбранного материала;
• декоративная отделка каркаса;
• использование керамзита и прочих материалов для утепления изнутри;
• утепление внешней части пола (под зданием).

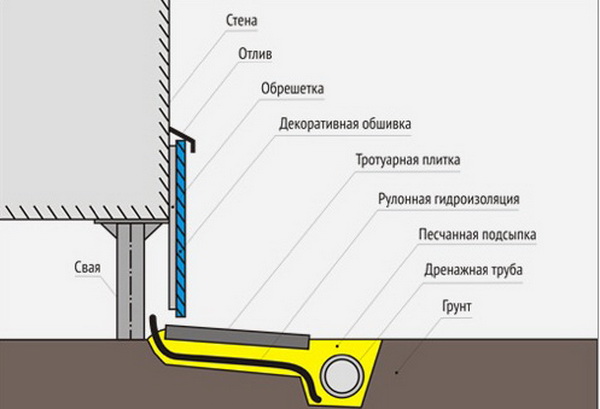

Наружное

Этот способ подходит при низком расположении дома, когда величина свай небольшая, и подразумевает организацию каркаса по периметру, начиная от линии поверхности земли и до кромки здания. Затем возможна декоративная облицовка и утепление.

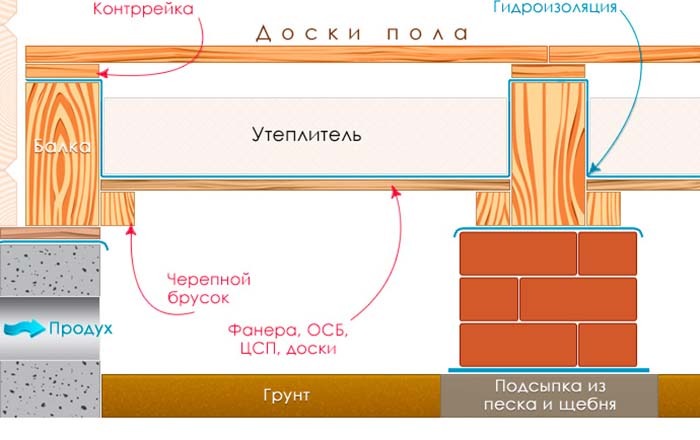

Утепление пола снаружи

Если дом значительно приподнят относительно земли и невозможны прочие варианты, выполняется, так называемое «частичное утепление» – с внешней, нижней части здания.

Устройство гидроизоляции

Если не выполнить все мероприятия по грамотному устройству гидроизоляции, то металл, из которого выполнены все элементы конструкции, может подвергнуться коррозии. Деревянные элементы могут поражаться грибками и подгнивать.

Потеря характеристик свай или дерева способны существенно влиять на срок эксплуатации и долговременность здания.

Обратите внимание

Для того чтобы обезопасить строение, на место соприкосновения свайных элементов и ростверков укладывается один из гидроизоляционных материалов. К примеру, это может быть слой рубероида. Его также нужно разместить на те грани ростверка, которые стыкуются со стеной здания.

По прошествии недели, после окончательно впитывания растворов, производится следующий этап – утепление фундамента.

Два способа утепления цокольной части сооружения

• кирпичная кладка стены;
• подготовка каркаса для декоративной отделки панелями.

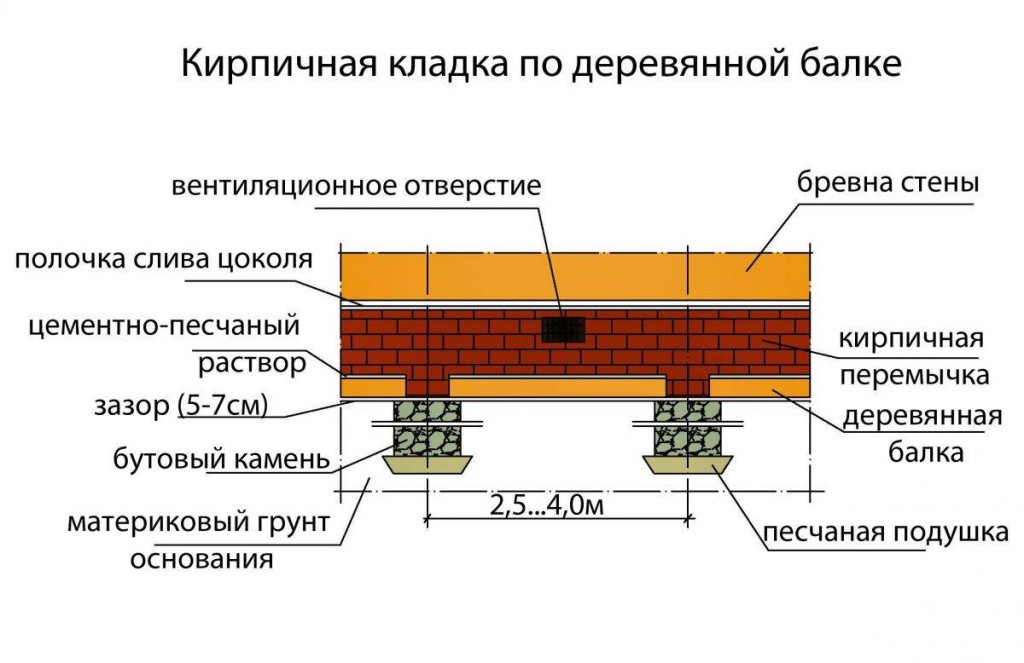

Кирпичная кладка

Для начала роется небольшая траншея и формируется неглубокий фундамент: армируется и заливается. Собственно, он уже и есть дополнительное утепление. Затем, после просыхания, на него выкладывается небольшая стенка из кирпича необходимой высоты. Кладка выполняется в половину кирпича.

Когда необходимо утепление фундамента

Утепление фундамента необходимо в случае ленточного фундамента, устройства цоколя или подвального этажа. Утепление должно опускаться ниже глубины промерзания грунта в данной местности. При использовании свайного или свайно-винтового фундамента утепляют ростверк забиркой – вертикальной фальш — стенкой между стеной дома и уровнем грунта.

Для термоизоляции выбирают материалы с минимальным водопоглощением: пенополистирол, пенополиуретан. Минеральная вата для утепления фундамента не подходит по этому показателю. Также не подходит экструдированный пенополистирол, у которого показатель водопоглощения в 2 раза выше, чем у обычного пенополистирола,  из-за различной структуры ячеек.

После выполнения гидроизоляционных работ на поверхность фундамента крепят на клеевой состав листы утеплителя: на тыльную сторону листа наносят водостойкий клей из сухих строительных смесей или клей пену по периметру листа, отступив 2–3 см и 2–3 марки по центру.

Листы крепят снизу вверх горизонтальными рядами в 2 слоя с разбежкой швов для надежной теплоизоляции. Через 2–3 дня, после схватывания клеевого состава, выполняется крепление утеплителя в предварительно рассверленные отверстия пластиковыми дюбель — винтами с металлическим сердечником и термоизолированной головкой из расчета 5–6 шт. на лист.

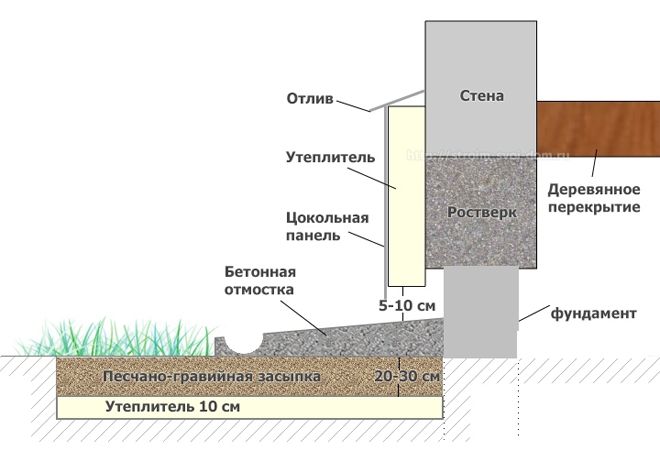

Поверхность утеплителя выше уровня отмостки защищают и отделывают аналогично мокрому способу утепления фасада.

Какие виды утеплителей лучше использовать

Наибольшая эффективность достигается при комплексной изоляции как изнутри, так и снаружи основания.

К подходящим видам относят:

• экструдированный пенополистирол (пеноплекс);
• минеральную вату;
• пенопласт.

Последний вид чаще выбирают из-за низкой цены, но срок службы такого теплоизоляционного материала ограничен. Пенопласт имеет низкую прочность, неустойчив к влаге, интересен грызунам.

Чтобы надежно утеплить фундамент деревянного дома необходимо использовать пеноплекс. У него теплопроводность 0,029 Вт/мК. Этот материал не боится влажности, грызунов, долговечен. Единственный его недостаток ‒ высокая цена. Детальное описание последовательности работ читайте в статье: «Технология утепления фундамента пеноплексом».

Не уступает по характеристикам и минеральная вата, а именно базальтовая или каменная. Однако под такой утеплитель нужно укладывать гидроизоляционный слой.

Подробнее о других типах утеплителей, их технических характеристиках, плюсах и минусах: «Как утеплить фундамент дома снаружи».

Толщину изоляционного материала подбирают по результатам теплотехнического расчета и анализа климатических особенностей региона.

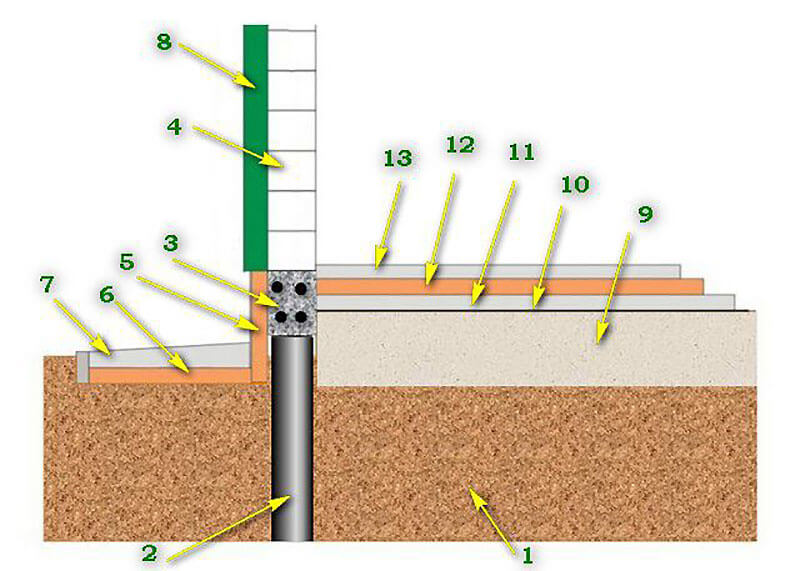

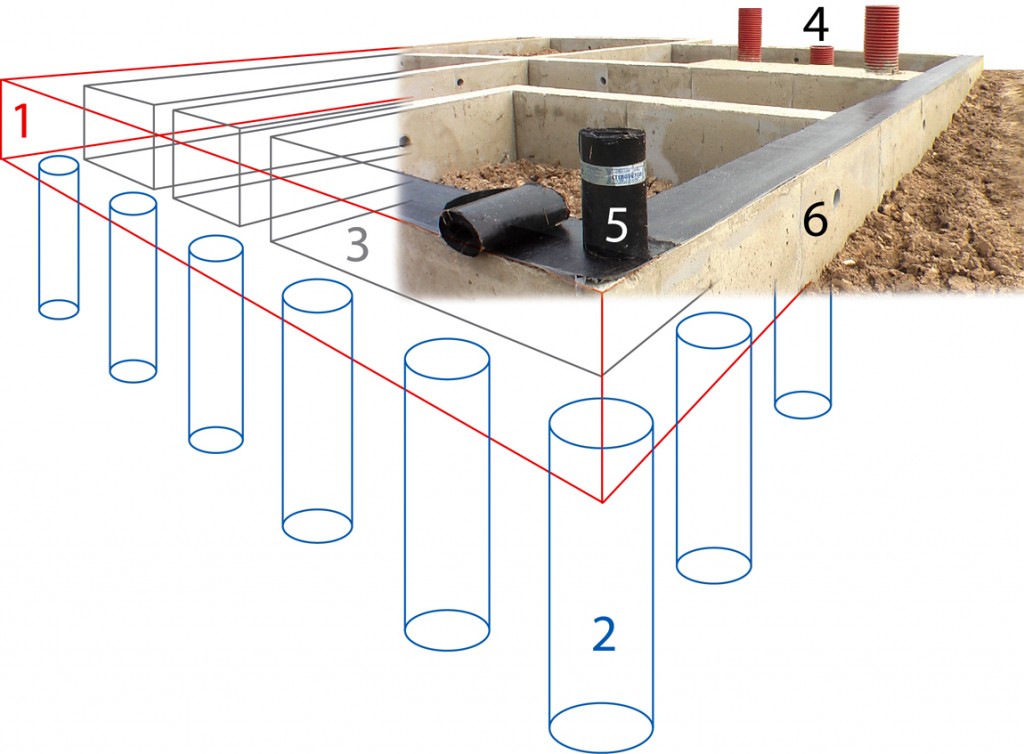

Гидроизоляция свайно-ленточного фундамента

Гидроизоляция свайно-ленточного фундамента включает в себя два этапа: защита самих свай одним из вышеописанных способов и обработка бетонной ленты.

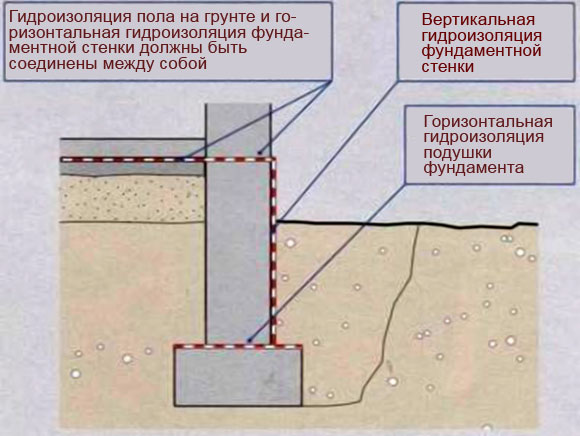

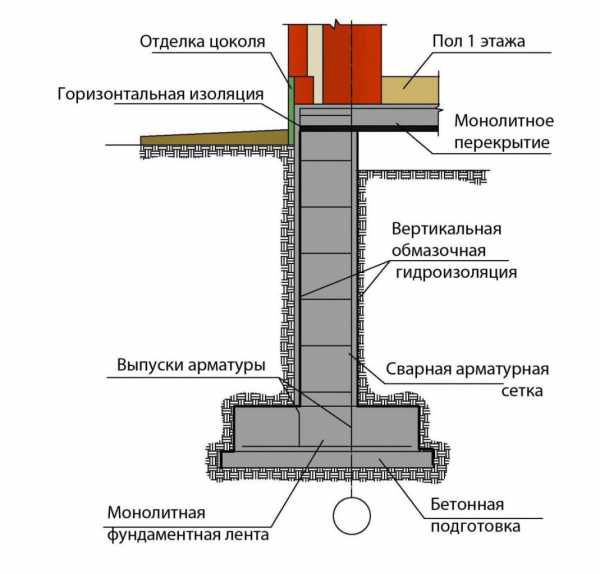

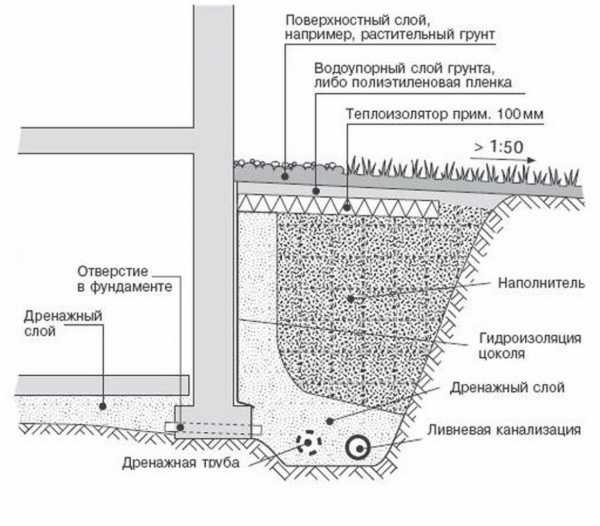

Гидроизоляция фундаментов бывает вертикальная и горизонтальная. При высоком залегании грунтовых вод, на влажных грунтах используются оба вида.

Схема горизонтальной и вертикальной гидроизоляции рубероидом

Для вертикальной обмазки потребуется обеспечить доступ к стенкам: при закладке фундамента вырыть траншею шире, чем того требует установка опалубки для заливки бетона.

Порядок действий следующий:

1. После застывания бетона убирают доски опалубки.
2. Битумную мастику наносят в несколько заходов: следующий слой – после высыхания предыдущего.
3. Наклеивают на мастику либо наплавляют рулонный материал.

Другой вариант гидроизоляции бетона – напыление резино-битумной эмульсии или пенополиуретана. И то, и другое после нанесения образует сплошной герметичный водонепроницаемый покров, перекрывает все проблемные и труднодоступные участки. Скорость обработки при этом выше, чем при нанесении жидкого состава кистью. Но для такой гидроизоляции потребуется профессиональное оборудование.

Напыление пенополиуретана

Еще один способ – использование при заливке ленты в качестве опалубки не деревянных досок, а экструдированного пенополистирола. Эта опалубка несъемная, а материал водонепроницаемый. После окончания монтажа он будет выполнять сразу две функции, теплоизоляционную и гидроизолирующую.

Как утеплить фундамент дома снаружи и внутри своими руками

Колебания температуры и влажности почвы вызывают постепенное растрескивание основания дома и его разрушение. Теплоизоляция фундамента решает эту проблему и сокращает утечку тепла на треть. Эта мера в комплексе с гидроизоляцией защищает помещения и коммуникации от промерзания и сырости.

Чем утеплять фундамент

Утепление фундамента дома выполняется традиционными материалами, которые применяются для стен или потолка:

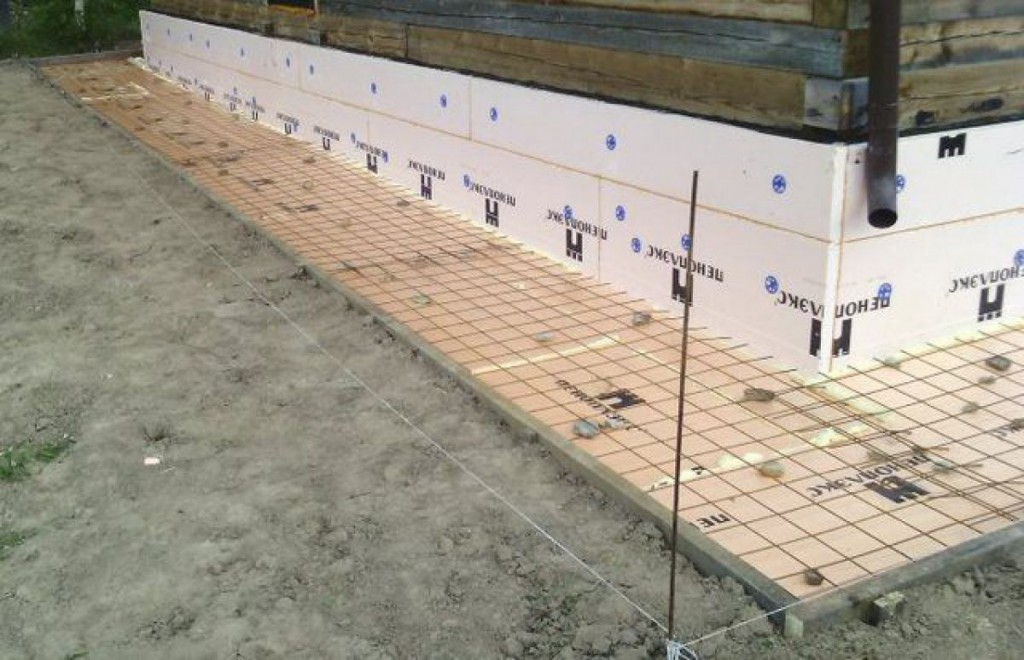

Наиболее эффективное утепление фундамента дома снаружи проводится с применением прогрессивных методик и материалов:

Утепление фундамента пенополиуретаном считается дорогим, но оно окупается уже в ближайшем будущем — затраты на утепление дома с такой теплоизоляцией минимальны.

Утепление фундамента экструдированным пенополистиролом . Материал похож на пенопласт, но прочнее него и содержит воздушные ячейки, увеличивающие его теплоизоляционные свойства. Выпускается в виде удобных для монтажа плит.

Технология утепления фундамента экструзионным пенополистирлом

1. Фундамент очищают от грязи и гидроизолируют полимерной или битумной мастикой.
2. Готовят клей для полистирола и наносят его на внутреннюю поверхность плит. Если фундамент неровный — достаточно нанести клей в местах его соприкосновения с утеплителем.

3. Плиту на несколько секунд прижимают к фундаменту и при необходимости выравнивают.
4. Следующую плиту монтируют, совмещая соединительный паз.
5. Фиксировать пеноплекс к подземной части фундамента необязательно — плита надежно зафиксируется при засыпке грунтом.

6. Когда клей высохнет, материал дополнительно приделывают к фундаменту при помощи дюбелей.

Как рассчитать необходимое количество утеплителя

На расход термоизоляции влияет несколько факторов: тип и площадь фундамента, климатические условия местности, вид утеплителя. Зная внешнюю площадь стены фундамента, легко рассчитать количество теплоизоляции. Сложнее вычислить её толщину.

Её вычисляют по формуле: R=p/k, где р — толщина стенки фундамента в метрах, k — коэффициент теплопроводности материала, Вт/м*к. Теплопроводность утеплителей указана на упаковке производителя. Для каждой местности имеются нормативы по теплосопротивлению фундаментов, стен и потолков жилых зданий.

Зная эту величину для материала, из которого выполнен фундамент, вычисляют толщину изоляции, которая необходима для соблюдения строительной нормы.

Нужна ли паро- и гидроизоляция при утеплении

Изоляция фундамента от влаги — важнейшее условие при строительстве дома. Эта мера предотвращает контакт дождевых и талых вод с основанием. В противном случае неизбежно произойдет отсыревание стен, подвала и цоколя здания, а также сопутствующие явления — развитие грибка и плесени, разрушение бетона. Мера особенно актуальна для местностей с частыми осадками, особенно если здание построено в низине или на почве с высоким уровнем грунтовых вод.

Есть несколько типов парогидроизоляции для фундаментов:

• Битумсодержащие мастики.
• Полиэтиленовая пленка.
• Геотекстиль.

Все они эффективны при условии сохранения герметичности.

Утепление ленточного фундамента

Утепление мелкозаглубленного ленточного фундамента лучше проводить вспененным полистиролом или пенополиуретаном.

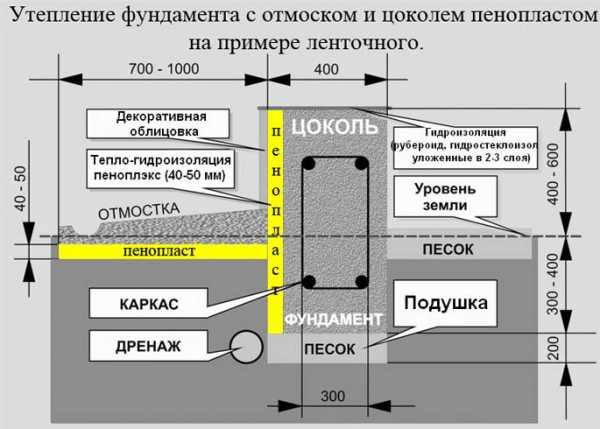

Технология утепления ленточного фундамента снаружи

1. По периметру фундамента выкапывается траншея до уровня подушки. Ширина её равна толщине промерзания грунта +5 см.
2. Фундамент гидроизолируют мастикой или рулонной изоляцией на основе битума.
3. Утеплитель сверху покрывают пленкой или геотекстилем.

   Это нужно для предотвращения повреждений материала при вспучивании грунта.

4. Плиты теплоизоляции крепят к фундаменту при помощи клея или той же битумной мастики. Альтернативный вариант — использование горелки, с помощью которой материал плавят в нескольких местах и придавливают к поверхности фундамента.

   Окончательную фиксацию проводят с помощью дюбелей.

Утепление плитного фундамента

1. Плиту утеплителя устанавливают на глубину промерзания почвы. На углах толщину материала увеличивают в полтора раза.
2. Чтобы защитить термоизоляцию от жидкого раствора во время строительных работ, её покрывают полиэтиленовой пленкой. От сварки материал защищают бетонной стяжкой из бетона низких марок.
3. Утепление цоколя фундамента снаружи пенополистирольными плитами выполняется клеем или путем подплавления битума.

Утепление столбчатого фундамента

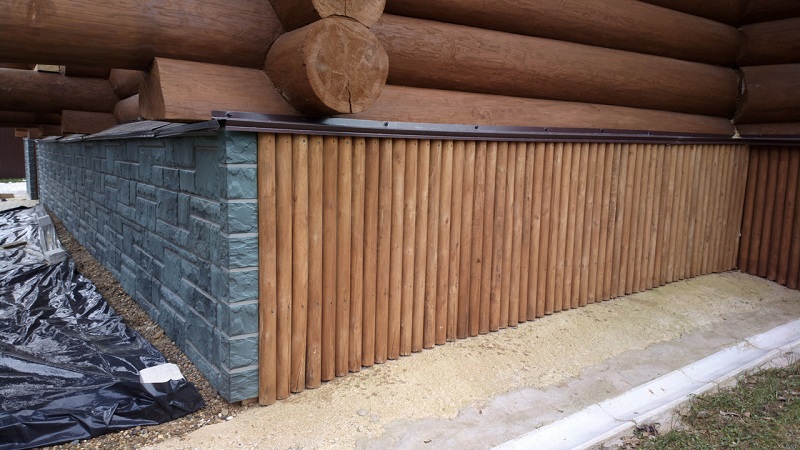

Чтобы теплоизолировать такой фундамент, создают забирку — особый тип цоколя в виде прослойки между грунтом и фундаментом, который защищает от влаги и перепадов температур. Создают забирку в несколько этапов:

1. Вырывают траншею глубиной 20-40 см.
2. Траншею засыпают щебнем или песком на одну треть.
3. К столбам фундамента крепят брусья с пазами.
4. В пазы вставляются специальные тонкие доски.
5. Нижняя часть конструкции заполняется керамзитом.

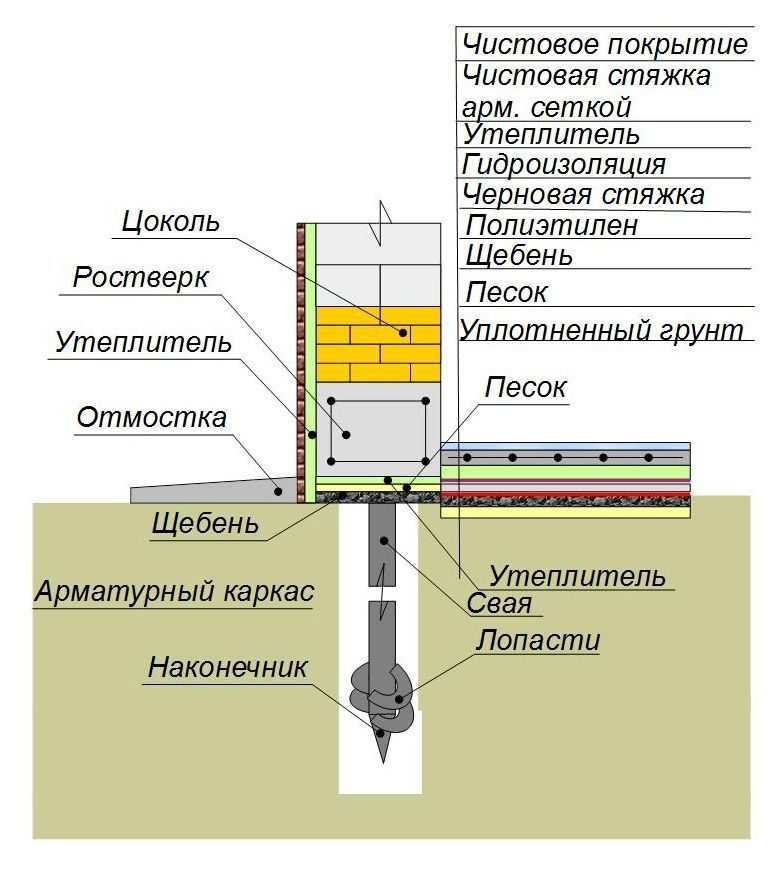

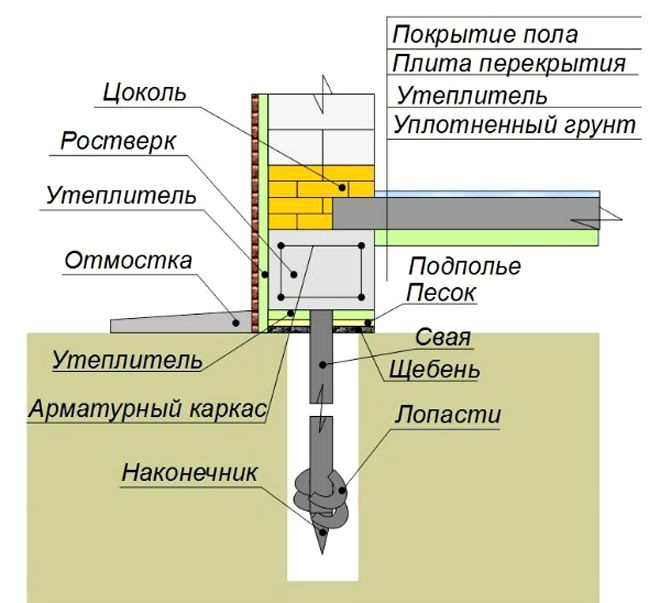

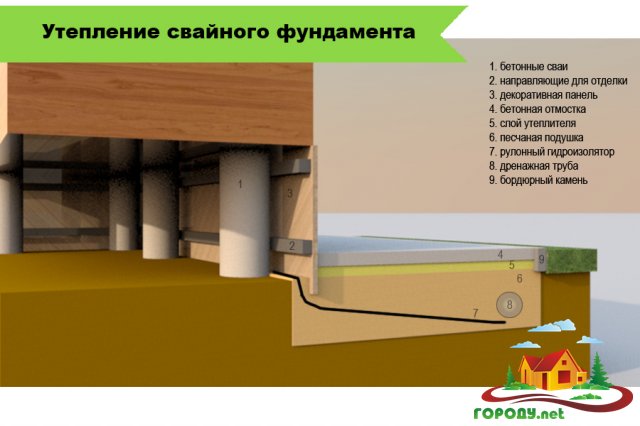

Утепление свайного фундамента

Многие интересуются, как утеплить свайный фундамент деревянного дома. Особенность зданий с таким типом фундамента — наличие воздушной прослойки между основанием и почвой, которая при отсутствии теплоизоляции приводит к значительным потерям тепла. Поэтому утепление свайного фундамента снаружи — это необходимое мероприятие, от которого зависит комфорт жильцов дома.

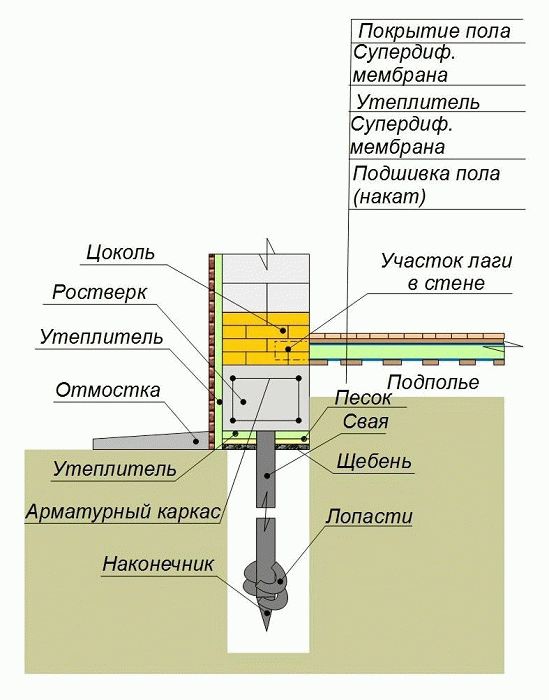

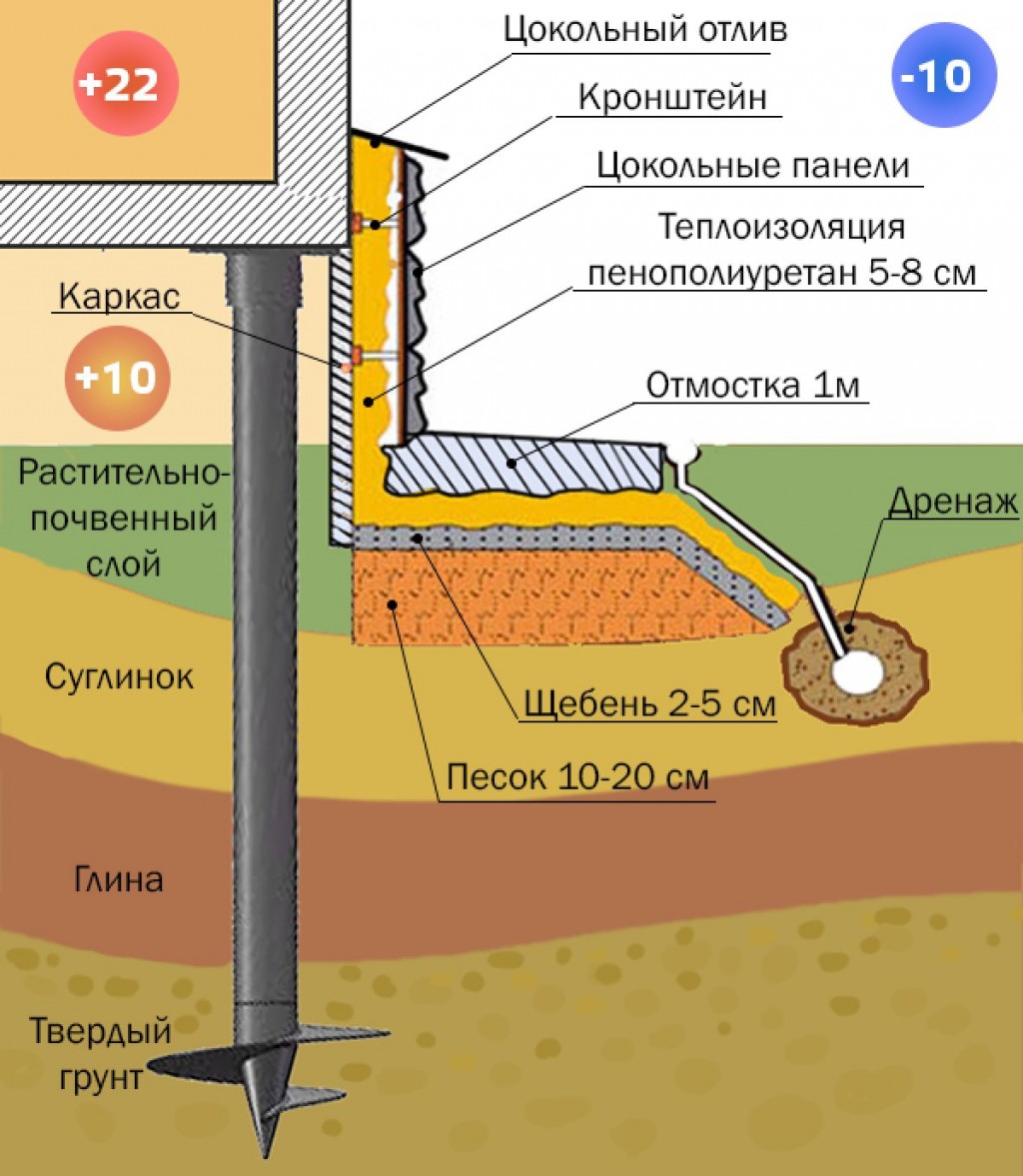

Как утеплить фундамент на винтовых сваях

1. Перед тем, как утеплить свайно-винтовой фундамент, гидроизолируйте ростверк.
2. Установите утепление винтового фундамента.
3. Сделайте финишную отделку наружного слоя теплоизоляции.

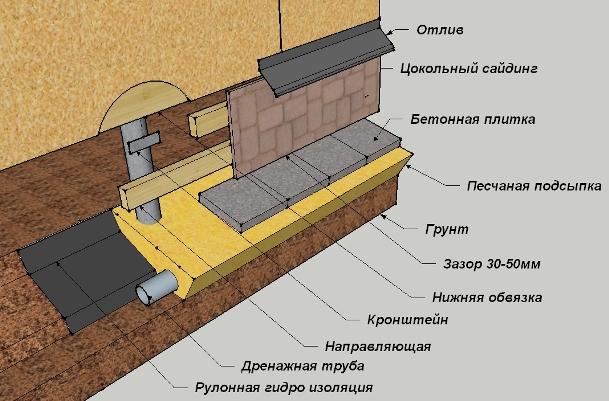

Утепление цоколя свайно-винтового фундамента выполняется, в основном, пенопластом. Также при утеплении свайно-винтового фундамента деревянного дома большое внимание уделяется качественной гидроизоляции.

Основные варианты утепления

В целом, свайно-винтовой фундамент можно утеплить двумя способами.

• Ленточный фундамент

Первый этап:

Вырыть траншею между оголовками свай, глубиной около двадцати пяти сантиметров. На дно уложить пятнадцатисантиметровый слой песка, то есть песчаную подушку против вспучивания грунта. Затем к свае с помощью сварочного аппарата присоединить два стержня от арматуры. Диаметр каждого стержня должен быть не менее восьми миллиметров. Все это залить раствором бетона. Общая высота должна составлять пяти миллиметров над уровнем грунта.

Второй этап:

Внутренняя стенка выкладывается обычно из керамического кирпича вплоть до оголовка сваи. Внешняя стенка при кладке обязательно должна иметь зазор, в который потом укладывается выбранный утеплитель. Все соединения пластов утеплительного материала тщательно проклеиваются с помощью клея или специальной мастики. В отдельных случаях можно использовать двухсторонний скотч. Верхняя часть готовой стенки укрывается металлическим или пластиковым сливом.

Важно! От ленточного фундамента желательно сделать отмостку, которую потом обязательно наполнить выбранным утеплителем.

Первый этап:

Основой служит свая, на которую привариваются два уголка. Уголки имеют полку шириной в сто двадцать миллиметров. При сваривании важно оставить зазор между уголками. Его ширина будет зависеть от толщины выбранного утеплителя.

Второй этап:

Далее на полки выкладываются стенки шириной в полкирпича, которые необходимо связать между собой с помощью нержавеющей проволоки. Внешняя обязательно из облицовочного. А уже между стенками помещается утеплитель.

Утепление и гидроизоляция ленточного фундамента

О гидроизоляции и утеплении фундаментов заговорили сравнительно недавно.

Но метод получил широкое распространение, так как было подсчитано: если фундамент утеплен, то потеря тепла снижается на 20%, это позволяет значительно сэкономить на отоплении. Гидроизоляция — это надежная защита, которая продлевает срок жизни фундамента. Ведь вода, как известно, камень точит.

Гидроизоляция и утепление фундамента выполняется комплексно, одно за другим. Можно обработать как новый, строящийся фундамент, так и фундамент уже готового дома. Правда, во 2-ом случае работы будет значительно больше.

ЛЕНТОЧНЫЙ ФУНДАМЕНТ

Такой фундамент представляет собой ленту из бетона, которая прокладывается под каждой стеной будущего дома. В землю такой фундамент заглубляют обычно на глубину промерзания грунта, то если на 1,5 м.

Если при строительстве обычного ленточного фундамента было достаточно выкопать на нужную глубину траншеи, установить в них опалубку и залить бетонный раствор, то здесь должен был доступ к ленте фундамента после того, как опалубка будет снята. То есть траншеи должны быть гораздо шире.

Лента фундамента должна набирать свою прочность на протяжении 4-6 недель. После того как бетон высохнет, можно приступать к гидроизоляции. Но сначала нужно выровнять боковую поверхность бетонной ленты. Это нужно сделать для того, чтобы впоследствии листы утеплителя прилегали к гидроизоляции как можно более плотно.

Между ними не должно быть зазора. А то, насколько ровная поверхность гидроизоляции, напрямую зависит от подготовленной поверхности бетона. Выравнивается поверхность фундамента штукатуркой. В том случае, если поверхность бетона получилась неровная, то выполняется армирование сеткой рабицей, а поверх она штукатурится. Штукатурка должна хорошо просохнуть.

Затем на поверхность наносится битумная мастика. Ее можно купить готовую или приготовить самостоятельно. Для этого нужно взять сухой битум и растопить его в какой-либо емкости. В битум нужно добавить отработанное моторное масло, которое придаст мастике пластичность. Масло добавляется из расчета 50 л масла на 150 кг битума.

Мастика тщательно наносится на поверхность фундамента при помощи валика. Нужно стараться, чтобы не осталось мест, где не было бы слоя мастики. Нужно сказать, что битум — замечательная защита от влаги. После того как она высохнет, сверху наклеиваются листы гидроизоляции называемой «технониколь».

Наклеиваются они при помощи газовой горелки, которой расплавляется этот материал. Не нужно держать горелку слишком близко, так как технониколь может загореться. Материал тщательно разглаживается на поверхности фундамента. Нужно стараться, чтобы под ним не оставалось пустот с воздухом. Листы кладутся внахлест, а стыки промазываются битумной мастикой.

Такая гидроизоляция фундамента совершенно не пропускает влагу.

Теперь выполняется утепление фундамента листами утеплителя. Существует много разновидностей этого материала. В качестве примера будет рассмотрено утепление экструдированным полистиролом, или пенофлексом. Этот утеплитель обладает замечательными характеристиками, но и цена на него выше чем, например, на привычный пенопласт.

Выпускается пенофлекс плитами различного размера и толщины. Сколько именно нужно утеплителя, высчитывается исходя из площади утепляемой поверхности. Перофлекс легок, монтировать его просто. Тем более что каждый лист материала снабжен соединением типа «шип-паз».

Крепится утеплитель при помощи клея. При выборе клея нужно учесть, что экструдированный пенополистирол разрушается от соприкосновения с органическими растворителями, такими, как ацетон и бензол. Клей наносится пятью точками на поверхность листа.

Лист прижимается к стене фундамента. Затем крепится другой лист и так далее. Крепить листы рекомендуется снизу вверх в 2 слоя. Если толщина утепления должна быть 100 мм, то берут плиты пенофлекса по 50 мм. Верхний слой наклеивается так, чтобы перекрыть стыки на нижнем слое, то есть в шахматном порядке. Все щели заполняются клеем или монтажной пеной.

На той поверхности фундамента, которая располагается ниже уровня грунта нельзя использовать дюбели для крепления плит. Они повреждают гидроизоляцию. Защита гидроизоляции необходима, иначе вся работа теряет смысл. Но дюбели можно использовать для крепления утеплителя на цоколь.

Сверху на листы пенофлекса крепят сетку из стекловолокна и производят оштукатуривание. После того как штукатурка высохнет, можно подсыпать землю под фундамент.

Советую еще почитать:

Как утеплить стены ватными плитами

Как правильно клеить пенопласт: полезные советы

Нюансы гидроизоляции для отмостки

Утепление цоколя свайного фундамента

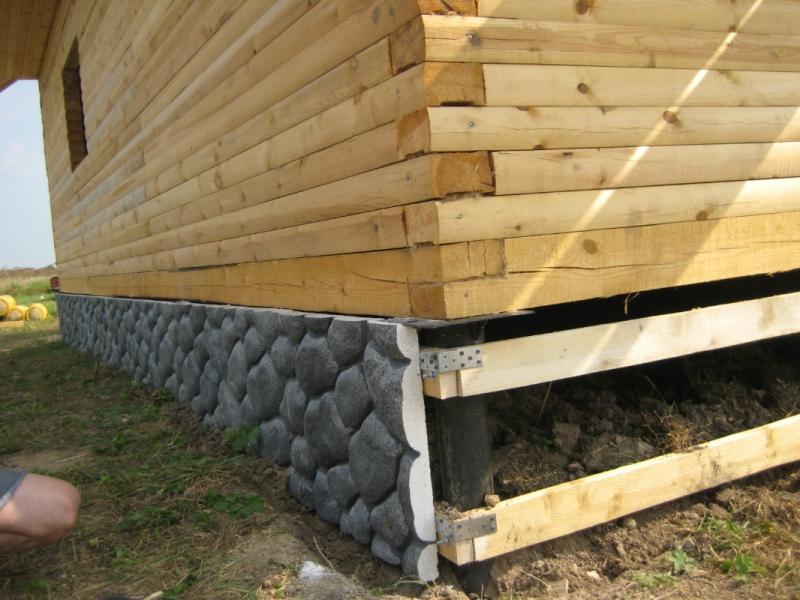

Панельный цоколь или его еще можно назвать каркасным, что гораздо полнее отразит его суть, изготавливается по следующей схеме:

• Делается двойная обвязка всех свай с наружной стороны. При большой высоте нахождения ростверка, количество витков можно увеличить. Обвязка может быть как металлической, так и деревянной. Металлическую, как правило, закрепляют на сварку, это самый популярный способ, что касается деревянной, то можно приварить на сваи направляющие уголки и закрепить обвязку при помощи саморезов по дереву. Второй вариант, это использовать металлические хомуты.
• На следующем этапе можно монтировать термопанели, либо листовой утеплитель. Если планируется утеплять цоколь при помощи напыления пенополиуретана, то обвязку необходимо зашить тесом, после чего провести напыление утеплителя с обоих сторон.

При использовании для создания цоколя не утепленных панелей, с внутренней стороны его можно засыпать грунтом, но лучше для этих целей использовать керамзит. При этом не стоит забывать о гидроизоляции ростверка.

Преимущества панельного цоколя очевидны, это простота конструкции, скорость монтажа, большое количество вариантов утепления как снаружи, так и изнутри.

Если планируется самостоятельное изготовление фальш-цоколя, потребуется иметь следующие инструменты и навыки работы с ними:

• сварочный аппарат для приваривания креплений к сваям;
• «болгарку» для разрезания металлических уголков;
• дрель для сверления уголков;
• шуруповерт для монтажа саморезов, которыми крепится утеплитель;
• уровень строительный для выравнивания обвязки по горизонту;
• бензопила для распила деревянной обвязки.

Утепление свайного фундамента

Сам по себе свайный фундамент не нуждается в утеплении, то есть теплопотери для него не важны. При свайном фундаменте традиционно выполняют вентилируемое подполье. При этом температура под полом равна температуре окружающего воздуха. При устройстве пола по грунту температура грунта под полом всегда положительная. Поэтому при устройстве свайного фундамента необходимо тщательно утеплить пол. Толщина теплоизоляция должна быть не меньше толщины теплоизоляции стен, она зависит от региона строительства. Рассчитать ее можно в нашем калькуляторе.

Что дает утепление свайного фундамента

1. Теплое подполье, которое можно использовать как дополнительное техпомещение или подвал.
2. Защиту конструкционных элементов и подведенных инженерных коммуникаций от замерзания. Любая конструкция, круглогодично выставленная на открытый воздух без защиты, ослабляется и разрушается быстрее, чем с защитой.
   • Винтовые стальные сваи без гидроизоляции могут быть подвержены коррозии, которую вызывает влага (дождь, снег).
   • Сваи из ж/б влаги не боятся, однако, если они сделаны из некачественного бетона, такое воздействие тоже может быть разрушительным.
   • Колебание температуры вокруг 0 С провоцирует возникновение трещин в бетоне.
   • В подпольном пространстве жилых зданий, между плитой пола и грунтом размещают коммуникации. Они требуют защиты от промерзания.

Если от уровня грунта до низа балки пола около 200 мм, то достаточно утеплить подполье методом засыпки, когда все подпольное пространство засыпается керамзитом или его аналогом. При этом периметр должен быть надежно огражден, чтобы выдержать давление от засыпки.

Если подполье выше 200 мм, то стоит устроить фальшцоколь (ограждающую конструкцию вместе с утеплителем) по внешней границе стен. задача такой утепляющей конструкции — как раз сделать теплое подполье: создать воздушную подушку в подпольном пространстве.

Грунт в подполье является аккумулятором тепла и медленно изменяет свою температуру, поэтому в таком подполье зимой всегда положительная температура. Материал свай, коммуникации и всё остальное защищены от перепадов температур.

Пассивная вентиляция в виде продухов по углам дома или лучше принудительная вентиляция с приточной и вытяжной трубами не даст воздуху застояться и выведет лишнюю влагу.

Плиты ПЕНОПЛЭКС® — подходящий вариант для утепления свайного фундамента. Они изготовлены из экструдированного пенополистирола. Этот материал абсолютно невосприимчив к влаге и резкому перепаду температуры, устойчив к выветриванию и эрозии.

Как устроить фальшцоколь

Технология утепления свайного фундамента плитами ПЕНОПЛЭКС® заключается в создании фальшцоколя на каркасе. Благодаря этому можно полноценно утеплить свайный фундамент, получить теплое подполье и сделать пол первого этажа еще теплее.

Порядок действий:

1. Выройте траншею вокруг дома, глубиной 40 см, шириной 40 см–1,5 м в зависимости от региона строительства. Траншея нужна для того, чтобы устроить утепление под отмосткой и состыковать его с вертикальной теплоизоляцией подполья.
2. Установите каркас. Его можно закрепить к диагональным связям сваи или подвесить к обвязочному брусу. Также часто к сваям приваривают уголки, а уже к ним крепят обрешетку. Сами сваи сверлить нельзя, чтобы не уменьшить их несущую способность.
3. Закрепите плиты ПЕНОПЛЭКС® к каркасу с помощью саморезов с пластиковой шайбой. Толщина вертикальной теплоизоляции от 30 до 150 мм (зависит от региона, определите с помощью калькулятора). Утеплять необходимо сплошным слоем, состыковав через деформационный шов утепление цоколя и фасада.
4. Разложите плиты ПЕНОПЛЭКС® под отмостку. Они должны примыкать к вертикальной теплоизоляции. Толщина теплоизоляции от 30 до 130 мм (тоже подсчитывается в зависимости от региона). На углах здания (от 1 до 3,5 м) вдоль стен от угла укладывают плиты увеличенной на 3–7 см толщины. Возможно совмещение плит двух толщин, например при необходимости утепления 7 см, возможно использование 5см+2см. Стыки плит при этом рекомендуется вести вразбежку.
5. Засыпьте плиты под отмосткой и пазухи со стороны подполья непучинистым материалом, например песком или ПГС (песчано-гравийной смесью). При необходимости сделайте дренаж.
6. Установите финишную отделку цоколя, например пластиковые цокольные панели.
7. Сделайте отмостку (тротуарной плиткой, брусчаткой, ж/б).
8. Обеспечьте вентиляцию подпольного пространства, установив вентиляционные решетки, трубы и другие элементы вентиляции.
9. При необходимости выполните внутреннюю отделку подполья.

Панели ПЕНОПЛЭКС® прочные и надежно держатся на каркасе на саморезах с шайбой и служат более 50 лет, поэтому выбор пенополистирола для фундамента — практичное решение.

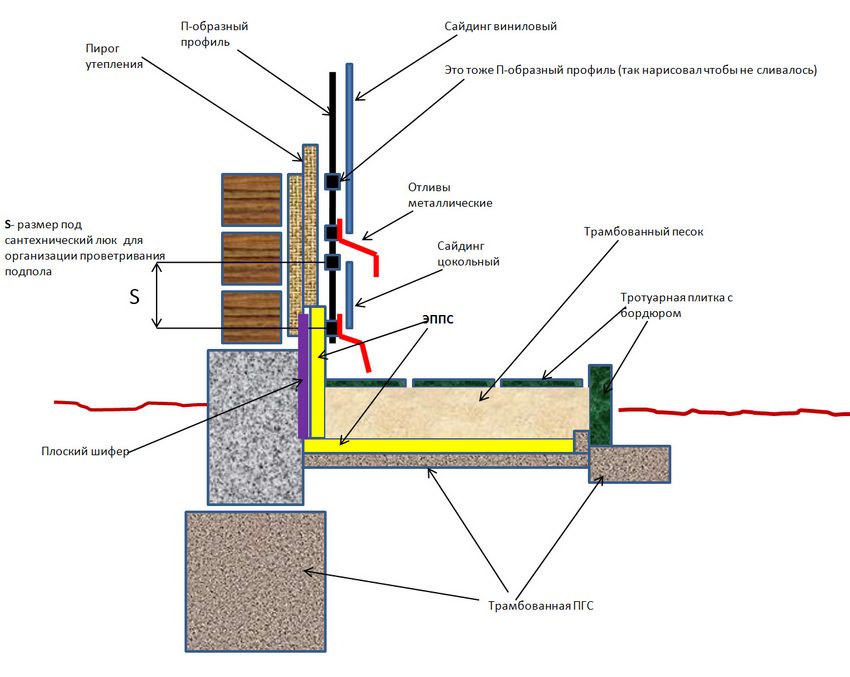

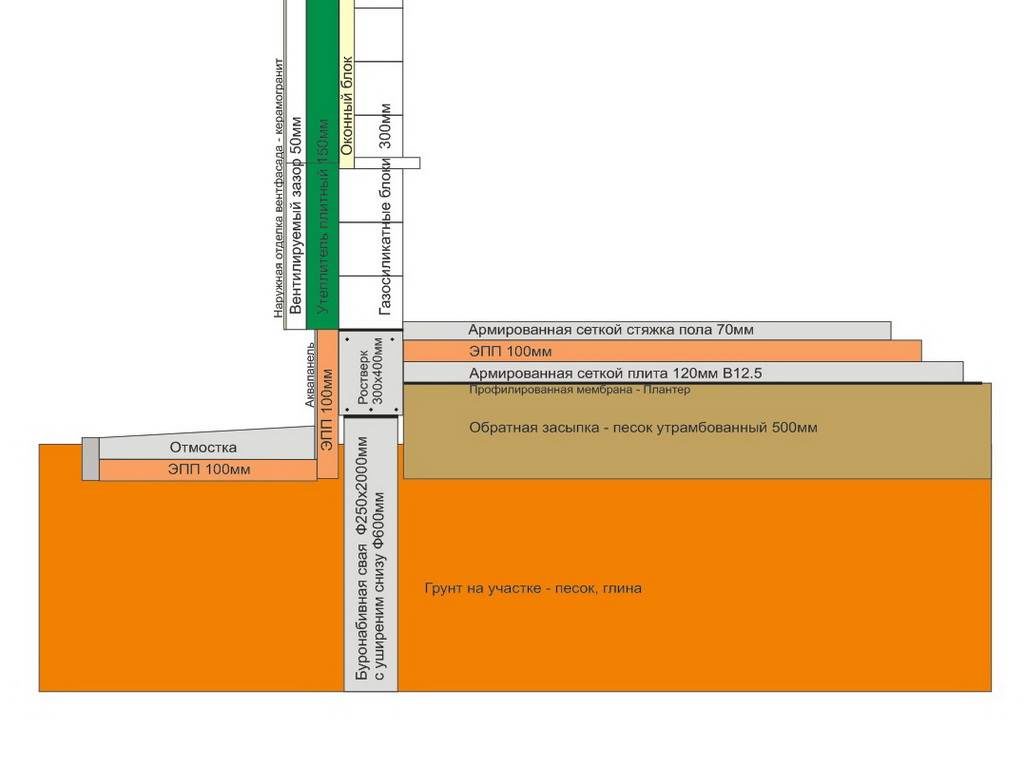

Схема утепления свайного фундамента с помощью утеплителя ПЕНОПЛЭКС®

Материалы, используемые для влагоизоляции

Гидроизоляция фундамента на винтовых сваях может осуществляться с использованием различных влагозащитных материалов. Основными видами стройматериалов, используемых с целью обеспечения надежной гидрозащиты, являются:

1. Обмазочные. К этому классу принадлежат битумные либо каучуковые мастики. Кроме смол, выполненных на битумной основе, в состав входят еще и элементы, существенно повышающие эксплуатационные свойства стройматериалов: модификаторы, полимеры, а также всевозможные растворители. К преимуществам обмазочных материалов можно отнести простоту нанесения, к недостаткам — подверженность механическому воздействию.
2. Рулонные. К данной категории относятся не только смеси, содержащие битум, но и пленочные изделия. Перед поклейкой полиэтилена либо полипропилена обрабатываемую поверхность необходимо очистить, выровнять и прогрунтовать. Бетонные основания без вспомогательной обработки обрабатывают рубероидом либо стеклорубероидом.
3. Напыляемые. К таким относится жидкая резина, под давлением которой обеспечивается бесшовное покрытие, обладающее водоотталкивающими характеристиками. Ее состав включает следующие компоненты: акрил, битум либо полиуретан. Плюсами такого покрытия являются износоустойчивость, стойкость к разрывам и нагрузкам.

Утепление фундамента деревянного дома

Цоколь – это монолитное продолжение основания дома, расположенное над поверхностью грунта, поэтому его тоже нужно утеплять и защищать от влаги. По правилам строительства дома черновой уровень пола на первом этаже должен находиться на одном уровне с верхом цоколя, поэтому утепление цоколя не позволит промерзнуть стенам фундамента, одновременно сделав теплыми полы первого этажа и потолок подвала. Небольшие дополнительные затраты на такое утепление компенсируются экономией на отоплении.

Дом из оцилиндрованного бревна или бруса может иметь деревянный цоколь, и пеноплекс для его утепления не подойдет, так как экструдированный пенополистирол не «дышит», то есть, не пропускает воздух, что очень важно для длительной эксплуатации деревянных конструкций – деревянный дом быстро пострадает от накапливающегося в подвале конденсата.

Поэтому цоколь дома из дерева рекомендуется утеплять при помощи пенополиуритана. Это – довольно новый синтетический утеплитель, его наносят напылением, при этом ППУ расширяется и заполняет все поры, щели и стыки между материалами. Хорошая адгезия пенополиуритана помогает пене сцепляться с любыми поверхностями, деревянными в том числе.

Утепление деревянного цоколя жидким пенополиуретаном

Последовательность утепления деревянного цоколя:

Утеплять цоколь следует после сооружения деревянной обрешетки – ее после нанесения ППУ обшивают декоративным финишным материалом, например, сайдингом или вагонкой. Между рейками обрешетка при помощи распылителя заливается пенополиуретан, который, расширяясь при затвердевании, образует сплошной прочный слой теплоизоляции толщиной до 7 см. Такой толщины утеплителявполне достаточно – теплопроводность материала составляет 0,019 — 0,035 Вт/м К;Затвердевшую лишнюю пену можно срезать обычным ножом или столярным резаком, и после этого поверхность цоколя из дерева закрывается декоративными стройматериалами.

Этот способ намного проще, но подходит он только для деревянных оснований дома. Общие же принципы утепления фундамента и цоколя дома из любых строительных материалов достаточно понятны и просты, чтобы утепление можно было сделать самостоятельно, не пользуясь платными услугами специалистов.

При строительстве дома каждый отдает свое предпочтение тем материалам или работам, которые сам считает необходимыми, но не всегда это мнение сходится с рекомендуемым. Это в полной мере относится к такому виду работ, как утепление фундаментаздания внутри или снаружи.

Теплоизоляция здания — это очень важная и необходимая работа, поэтому не стоит ею пренебрегать. Как известно, температура грунта даже в жаркую летнюю погоду не превышает 10-12°C, а температура внутри здания и, соответственно, его фундамента всегда выше, что неминуемо создает разницу температур и приводит к образованию конденсата. Из-за постоянной влажности в местах разницы температур образуются грибок и плесень, которые создают трудности не только в ремонте помещения, но и неблагоприятно сказываются на микроклимате в нем.

От того как был построен фундамент, зависит долговечность постройки.

Но это не единственная проблема, возникающая в результате отсутствия утепления внутри или снаружи здания.

Если фундамент здания не утеплен, то через полы помещения будет уходить до 30% тепла, что неблагоприятно скажется не только на здоровье домочадцев, но и на доходах, так как затраты на отопление помещения существенно увеличатся. Но самым неприятным последствием отсутствия теплоизоляции фундаментаявляется нарушение геометрии здания и образование трещин в фундаментесооружения. Чтобы не допустить появления подобных проблем, требуется провести утепление фундамента керамзитом или другими материалами с последующей засыпкой, и, как советуют специалисты, лучше всего проводить утепление именно снаружи.

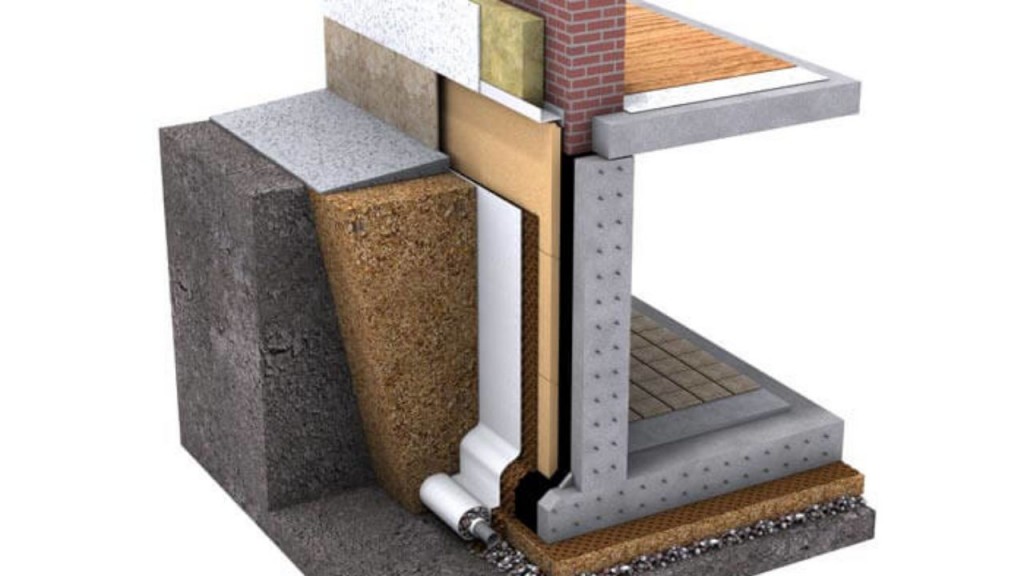

Утепление фундамента снаружидает такие преимущества, как:

надежная защита фундамента от промерзания;защита бетона в фундаментной конструкции;задежная гидроизоляция;компенсация перепадов температур;экономия средств, затраченных на отопление здания;поддержание благоприятного микроклимата.

Поэтому утепление фундамента снаружи поможет не только увеличить срок его эксплуатации, но и повысит качество данной конструкции.

Материалы для утепления фундамента

При утеплении свайно-винтового фундамента необходимо уделить внимание фальшь-цоколю и ростверку. Эти элементы контактируют с поверхностью дома и при замерзании могут передавать ему низкую температуру. Сами винтовые сваи, погруженные в землю, утеплять ненужно.

При утеплении фальшь-цоколя необходимо подобрать материал, который не боится воды и сохраняет свои теплоизоляционные свойства даже в сыром состоянии. Ведь от земли исходит большое количество влаги, а это значит, что утеплитель будет находитьcя в очень влажной среде. Также он должен быть устойчив к различным солям и минералам что находятся в почве. Лучше при утеплении свайно-винтового фундамента использовать листовые материалы высокой плотности или жидкую теплоизолирующую смесь.

Самыми популярными материалами для утепления свайно-винтового фундамента являются:

• пенопласт;
• жидкий пеноизол;
• блоки вспененного стекла;
• эксрудированный пенополистирол или пеноплек.

Пеноплекс и пенопласт обладают одинаковой теплопроводностью, а также не пропускают пары. Пеноизол тоже имеет схожую теплопроводность, но пропускает влагу. Минеральную вату и базальтовый утеплитель лучше не использовать, так как они не очень удобны при монтаже.

Гидроизоляция свайно-ленточного фундамента

Гидроизоляция свайно-ленточного фундамента включает в себя два этапа: защита самих свай одним из вышеописанных способов и обработка бетонной ленты.

Гидроизоляция фундаментов бывает вертикальная и горизонтальная. При высоком залегании грунтовых вод, на влажных грунтах используются оба вида.

Схема горизонтальной и вертикальной гидроизоляции рубероидом

Для вертикальной обмазки потребуется обеспечить доступ к стенкам: при закладке фундамента вырыть траншею шире, чем того требует установка опалубки для заливки бетона.

Порядок действий следующий:

1. После застывания бетона убирают доски опалубки.
2. Битумную мастику наносят в несколько заходов: следующий слой – после высыхания предыдущего.
3. Наклеивают на мастику либо наплавляют рулонный материал.

Другой вариант гидроизоляции бетона – напыление резино-битумной эмульсии или пенополиуретана. И то, и другое после нанесения образует сплошной герметичный водонепроницаемый покров, перекрывает все проблемные и труднодоступные участки. Скорость обработки при этом выше, чем при нанесении жидкого состава кистью. Но для такой гидроизоляции потребуется профессиональное оборудование.

Напыление пенополиуретана

Еще один способ – использование при заливке ленты в качестве опалубки не деревянных досок, а экструдированного пенополистирола. Эта опалубка несъемная, а материал водонепроницаемый. После окончания монтажа он будет выполнять сразу две функции, теплоизоляционную и гидроизолирующую.

Экструдированные материалы.

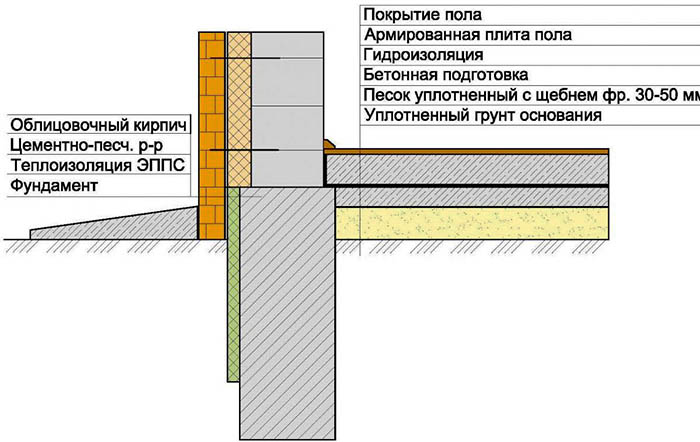

Нужно ли утеплять фундамент дома снаружи пеноплексом.

Применение экструдированного материала для утепления основы дома по периметру снатуржи.

В холодном климате, при промерзании земли до 1,5 − 1,8 мера, есть необходимость утеплить весь бетон вокруг подвала, а также сделать поверхностное утепление всей отмостки. Пенополистирол подходит под все параметры, но это неэкономичный вариант. Зато срок службы более 50 лет. Плотность его 35кг. на метр квадратный, при толщине 50 мм, а поглощение влаги менее 3% на метр кубический, в сутки. Хорошие параметры для утепления подвала, полуподвала, цоколей и бетонных фундаментных плит. Для утепления отмостки он также подходит. Работы с ним проводят так:

1. Грунтуют поверхность под утепление. Дают просохнуть 24 часа.
2. Промазывают битумной мастикой стены в 1− 2 слоя. Мастика должна полностью высохнуть.
3. Приклеивают листы (стандартный размер 0,5 х 1 м) в разбежку, на клей высокой фиксации. Через 2− 3 дня сверлят отверстия под грибки (пластиковый дюбель со шляпкой), устанавливают сами дюбеля. Расход креплений на 1м² 7 − 10 шт.
4. Покрывают слоем мастики, возможен вариант прокладки специальной мембраны. Проводят обратную засыпку пазух, с послойным уплотнением земли. Листы устанавливают выше нулевой отметки фундамента, в последующем к нему примыкают листы утепления отмостки. Горизонтальное утепление под отмосткой из бетона проводят на ширину 1,2 метра.

Важно: Вентиляция подвала очень важный фактор. При ненадлежащем её обустройстве неизбежно присутствие капиллярной влаги изнутри подвального или полуподвального помещения. Утепление труб вентиляции проводят тоже, но уже рулонными материалами.

Не забываем про гидроизоляцию

Перед тем, как приступать к настилу гидроизоляционного материала, необходимо провести обработку всех открытых деревянных или металлических участков фундамента. На дерево наносится антисептическая пропитка, металл покрывается грунтовкой. Время высыхания ‒ до 7 дней. Это нужно, чтобы предотвратить разрушение материала под воздействием влаги.

С этой же целью проводится и гидроизоляция. Недорогим вариантом считается рубероид, который настилается в местах стыковки торцов свай с ростверком, на верхние стороны ростверка и участки соприкосновения со стеной.
