Два способа строительства фундамента из покрышек своими руками

Особенности

Первым фундамент из старых покрышек возвел петербуржец Михаил Семыкин, по этой причине конструкция носит его имя. В строительстве он применил ненужные шины от троллейбусов. Семыкин наблюдал за строением около года, однако не зафиксировал даже малейших изменений за это время. После этого им была разработана уникальная технология, на которую в дальнейшем был получен патент. Ярким примером, доказывающим надежность фундамента данного вида, является личный дом Михаила Семыкина, который имеет 3 этажа и занимает площадь 260 квадратных метров.

Такой способ возведения фундамента получил широкое распространение на рынке за счет того, что не требует больших финансовых затрат. При этом нужно помнить, что, кроме самих покрышек, для работы потребуются и другие строительные материалы.

Если грунт нестабилен, возвести на нем фундамент довольно непросто. Особенно осложняет обстановку его глубокое промерзание. Данный вид основания подойдет в первую очередь для применения на дачных и усадебных участках. На нем можно возводить как каркасный дом, так и баню, гараж, беседку и другие строения. Конструкция будет устойчива в сезон, когда грунт становится подвижным. Кроме того, для таких фундаментов требуется очень незначительное количество бетона, что также выгодно для застройщика.

Плюсы

Все материалы, применяемые в строительстве, имеют свои отличительные черты, плюсы и минусы. Старые шины не исключение.

• Среди достоинств специалисты и потребители в первую очередь отмечают значительную минимизацию расходов. Это связано с тем, что найти изношенные покрышки несложно, огромное их количество находится в автосервисах и на станциях техобслуживания автомобилей. В итоге материал можно приобрести практически бесплатно, потратившись в основном на доставку шин до места строительства.
• Фундамент, возведенный на основе старых резиновых покрышек, имеет длительный срок эксплуатации, так как материалы не теряют со временем своих качеств и остаются упругими. На таком основании вполне реально построить дом из дерева, оно способно выдержать довольно серьезные нагрузки. Кроме того, фундамент будет обеспечен надежной гидроизоляцией, вне зависимости от того, будет ли повышаться влажность грунта или нет. Воздействие воды таким постройкам не страшно, соответственно, микроклимат внутри здания будет вполне благоприятным.
• Если строение располагается в зонах с повышенной сейсмоактивностью, колебания грунта будут компенсироваться амортизацией материала. Кроме того, такие основания устойчивы к воздействию температурных колебаний. И также нельзя не отметить, что фундамент из автомобильных шин можно сделать самостоятельно, а это приведет к уменьшению финансовых затрат застройщика.

Минусы

Главным недостатком автомобильных покрышек является то, что они способны разлагаться под воздействием высоких температур и при этом выделять вредные вещества в атмосферу. Этот минус компенсируется тем, что шины расположены ниже уровня земли либо невысоко над ней, поэтому практически исключается попадание прямых солнечных лучей и перегрев материала. Не слишком эстетичный внешний вид можно закрыть с помощью облицовки материалами разных видов. Единственное, чего не получится обойти – основание не выдержит тяжелых кирпичных и блочных строений.

Инструменты и материалы для строительства

Для того чтобы сделать фундамент, достаточно того набора инструментов и оборудования, которые есть на каждой даче и в загородном доме.

Для работы потребуется следующее имущество:

•  совковая лопата;
• штыковая лопата;
• рулетка;
• строительный уровень;
• ножовка по дереву;
• топор;
• шуруповерт;
• шнур;
• колья;
• емкость для замешивания раствора;
• ведра.

Материалы, которые потребуются:

• гравий;
• песок;
• цемент;
• шины;
• доски;
• колья;
• рубероид.

Подобного набора вполне достаточно для того, чтобы начинать строительство. Из покрышек можно построить фундамент двух типов: плитный и столбчатый.

Как сделать фундамент из старых покрышек: краткая инструкция

Процесс обустройства  основания из покрышек начинается с разметки границ фундамента. Причем сама разметка выполняется по правилам, действующим при обустройстве типового столбчатого или ленточного основания.

То есть, как и в более привычном случае, вы определяете наивысшую точку на площадке (первый угол основания), от которой откладываете две перпендикулярные прямые. А уже на этих прямых – отмечаете второй и третий углы фундамента. Четвертый угол можно найти с помощью диагонали, длина которой уже известна. В итоге, углы маркируют колышками, а границы фундамента – обычной бечевкой.

Следующий этап – земляные работы – предполагает обустройство вдоль границ фундамента, внутри очерченного бечевкой прямоугольника, котлована или траншеи. Ширина траншеи равняется внешнему диаметру шины. Поэтому на фундамент из покрышек для дома или малой архитектурной формы следует подбирать шины с минимальным внешним диаметром – это сократит объем земляных работ.

Впрочем, небольшие шины демонстрируют столь же малую ширину, поэтому строительный материал для основания следует подбирать с учетом еще и этого параметра. В итоге, на строительство идут покрышки с оптимальным соотношением диаметра и ширины. А котлован под такой фундамент роется с учетом всех габаритов шины.

Закончив с обустройством котлована можно переходить к укладке покрышек в траншею. Монтаж шин выполняют либо с шагом 0,5-1 метр, либо встык друг к другу, расположив шину плашмя. В последнем случае габариты котлована и фундамента должны соответствовать размерам покрышки.

Далее, во внутреннюю полость шины подсыпают песчано-гравиевую смесь или обычный грунт. После чего, поверх затрамбованной подсыпки, прямо по шинам, укладывают слой гидроизоляции. В финале, поверх слоя гидроизоляции укладывают один-два ряда фундаментных блоков, на которых монтируют каркас ростверка. После завершения этой операции фундамент можно сдавать в эксплуатацию.

Если такой вариант вас не устраивает, то вы можете заменить грунт бетоном, а во внутреннюю часть шины вмонтировать еще и арматурную обвязку. Опираясь на такую конструкцию можно залить поверх шин полноценный монолитный ростверк. Однако такие конструкционные изыски существенно увеличат смету. В итоге, подобный фундамент покинет категорию бюджетных конструкций, приблизившись (по цене) к классическому столбчатому варианту.

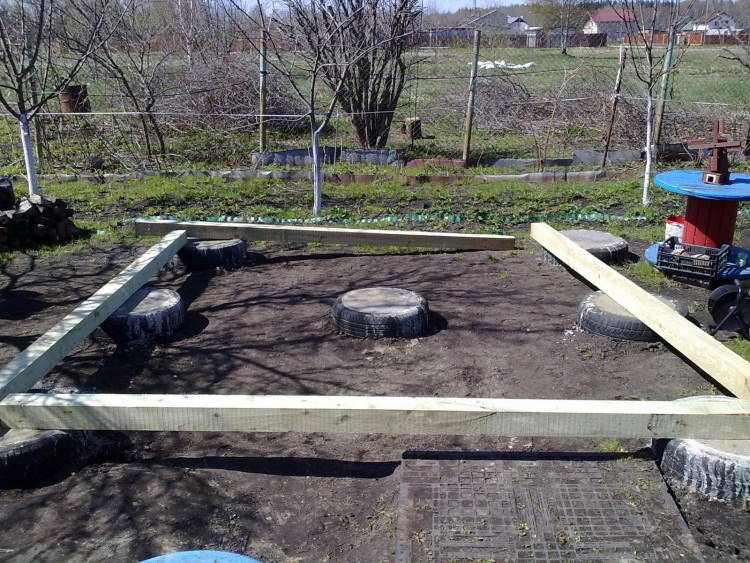

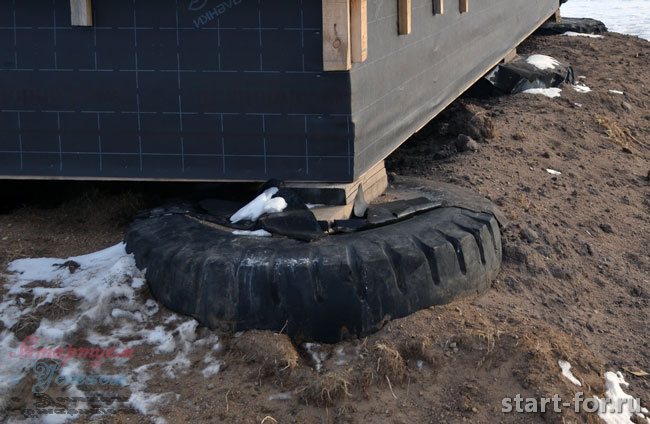

Столбчатый фундамент из покрышек

Такое основание требует большего объема работ, но отличается повышенными прочностными характеристиками, он более надежен и долговечен.

Технология установки столбчатой конструкции состоит в следующем:

• Территория очищается от мусора;
• Производится разметка будущего фундамента с отметками в местах углов;
• Снимается верхний слой дерна;
• Выкапывается необходимый по параметрам котлован, который засыпается щебнем и плотно трамбуется;
• На местах установки столбов из покрышек устанавливаются колышки, которые вбиваются в землю;
• На каждый колышек одевается одна или несколько покрышек, в зависимости от необходимой высоты фундамента;
• С помощью строительного уровня производится выравнивание общего положения всех покрышек по горизонтали;
• Все покрышки засыпаются достаточным количеством щебня и заливаются бетонной смесью;
• После застывания (около 7 дней) выполняются работы по монтажу обвязочного бруса.

Существует еще один простой способ быстрого и не сложного монтажа основания постройки из старых автомобильных шин. Он также отличается высокой прочностью и надежностью. Покрышки укладываются по периметру предполагаемой постройки, после чего производится их обвязка металлическими швеллерами. Предварительно внутрь каждой покрышки заливается бетонный раствор, а внутрь вставляется анкер.

Фундамент для дома из покрышек – достоинства и слабые стороны

Каждый вид стройматериалов обладает определенными преимуществами, а также имеет слабые стороны. Фундамент для дома из покрышек также имеет свои достоинства.

Для надежности опоры подойдут любые покрышки

Плюсы скатов, применяемых для сооружения фундаментной основы:

• доступность материала. Отработавшие скаты от грузовиков несложно найти на станциях технического обслуживания, а также пунктах, производящих монтаж и демонтаж автомобильных шин;
• минимальный уровень затрат. При обращении на СТО и в ремонтные центры, там всегда с радостью отдадут старые покрышки, за утилизацию которых им необходимо было бы заплатить;
• продолжительный период эксплуатации. Скаты способны воспринимать значительные нагрузки и сохранять свои свойства при условии защиты от воздействия ультрафиолетовых лучей;
• стойкость к воздействию влаги. Несмотря на повышенный износ и наличие локальных дефектов, резина, усиленная кордом, не разрушается и сохраняет структуру при повышенной влажности;
• устойчивость к температурным перепадам. Покрышки, используемые в качестве фундамента, могут перенести без последствий многократное замораживание с последующим оттаиванием;
• эффективная защита основы строения от воздействия грунтовой влаги. Резиновые покрышки формируют гидроизоляционную прослойку, предохраняющую нижний венец от переувлажнения;
• компенсация подвижек почвы в сейсмически активных зонах. Фундамент для дома из покрышек эффективно демпфирует колебания почвы, обеспечивая целостность коробки здания.

Благодаря многочисленным достоинствам не только поддерживается комфортный микроклимат и влажность внутри помещения, но и обеспечивается устойчивость строения при неблагоприятных сейсмических ситуациях и сдвигах почвенных слоев.

Значительным минусом фундаментной основы на скатах является выделение вредных для здоровья веществ при нагреве. Однако имеется решение – следует надежно защитить основу слоем бетонного раствора. При отсутствии прямого контакта с воздухом и защите от нагрева отсутствует выделение вредных ингредиентов.

В строительстве такое основание можно смело применять для небольших строений – бань, гаражей, хозяйственных построек

Фундамент на резине – надежное и практичное решение

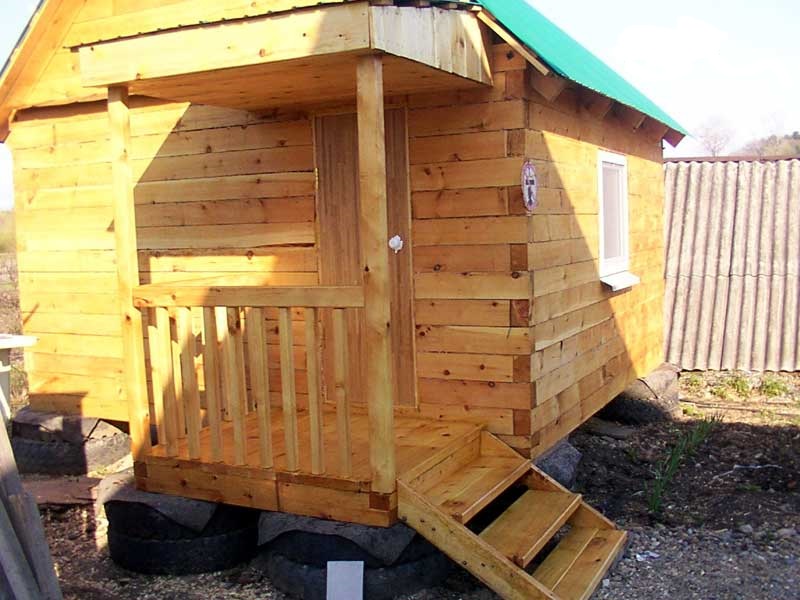

Из фундамента на резине строят бани.

Фундаменты из покрышек отлично зарекомендовали себя при строительстве сараев, гаражей, беседок, бань и прочих нетяжелых конструкций. Подобное решение позволяет свести к минимуму затраты на его реализацию. Как известно, существенная часть расходов отводится именно на возведение фундаментов. Именно поэтому в настоящее время фундаменты на покрышках вызывают очень большой интерес, что является превосходным решением, подразумевающим применение на своем участке, по своей сути, бесплатного материала.

Над возможностью использования отработавших свое автомобильных шин и тракторных покрышек в качестве строительных материалов задумались еще в конце 1990-х годов. Подобный фундамент позволяет прежде всего сэкономить средства на покупке стройматериалов. Соорудить фундамент из использованных шин достаточно просто, быстро и практично – сама по себе резина стоит очень дешево, если сравнивать ее с аналогичными строительными материалами.

Покрышки отличаются завидной долговечностью. Здесь нужно обязательно помнить, что если закрыть автопокрышки защитными материалами от попадания на них прямого солнечного света, они будут служить своим хозяевам очень долго, не только десятилетиями, но даже и столетиями.

Терем на фундаменте из покрышек: 1 – бетонная плита; 2 – линолеум (рубероид); 3 – покрышки.

Помимо всего прочего, автомобильные покрышки выполняют функции промежуточных гидроизоляционных звеньев, которые эффективно препятствуют увлажнению бетонного слоя фундамента. Также резина заметно смягчает нагрузки со стороны пучинистых грунтов, так как она способна гасить любого рода неравномерные деформации, часто появляющиеся при сезонных колебаниях температуры воздуха. Если сравнивать подобное основание со столбчатыми бетонными фундаментами, то оно гораздо дешевле и устойчивее.

Фундаменты из автомобильных покрышек строятся чаще всего в зонах с большой сейсмической активностью. Покрышки в данном случае выполняют функции своеобразных смягчающих подушек, защищающих легкие конструкции дворовых построек от различных вредных воздействий.

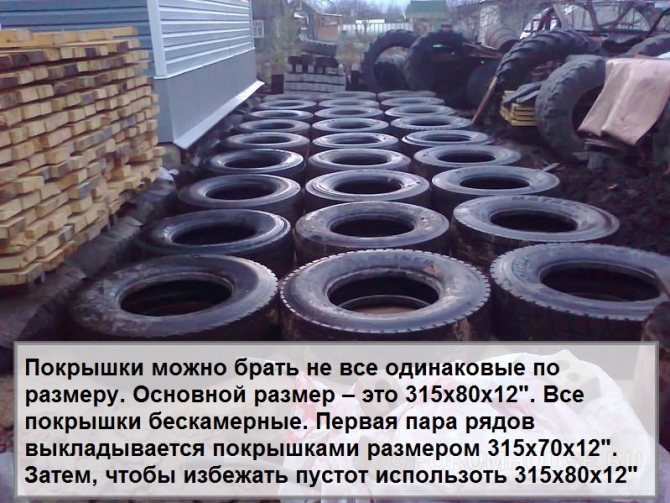

Технология устройства плитного основания на покрышках

Плитный фундамент отличается большой надежностью и устойчивостью. Как сделать фундамент из покрышек быстро и с минимумом усилий? Алгоритм действий следующий:

• площадка под основание будущего дома или гаража расчищается, выравнивается и плотно утрамбовывается (снятый верхний слой грунта можно использовать в качестве подсыпки);
• покрышки заполняются песком, грунтом или другим доступным, плотным материалом, при этом примерно 10% от объема нужно оставлять незаполненным, это позволит нивелировать вспучивание грунта зимой;
• шины укладываются в два слоя, с промежуточным слоем гидроизоляционного материала между ними (рубероид, линолеум);
• пространство между шинами заполняется песком, грунтом, любым насыпным материалом;
• по периметру устанавливается опалубка из дерева или съемная опалубка, углы фундамента можно укрепить металлическим уголком;
• заливается бетон и выравнивается.

Такой фундамент под гараж или дачный домик легко сделать своими руками, при этом времени на постройку требуется немного — пару дней.

к оглавлению ↑

Устройство основания из автопокрышек (видео)

к оглавлению ↑

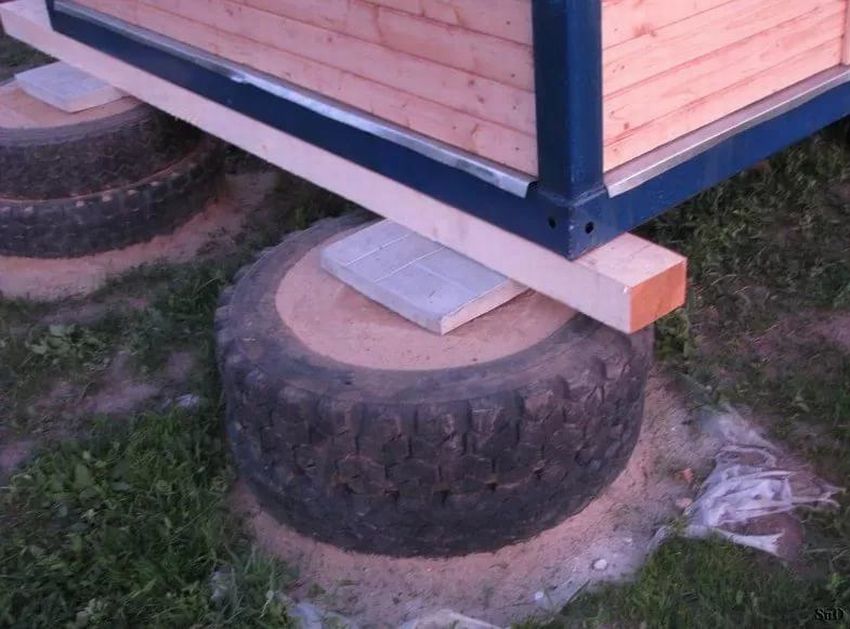

Столбчатый фундамент на автомобильных покрышках

Этот тип фундамента предпочтительнее в местах, где возможны значительные подвижки грунта, отмечается высокая сейсмическая активность или экстремальные температуры (замерзая и оттаивая, грунт может сильно проседать).

Оптимально использовать в качестве строительного материала шины грузового транспорта, они и прочнее и за счет большей площади обеспечат устойчивость конструкции.

Технология работ такова:

• участок под постройку зачищается, снимается слой грунта (не менее 30 см) и плотно утрамбовывается и заполняется песчано-гравийной смесью;
• так как требуется жесткая опора, шины заполняются бетоном;
• необязательно, но желательно дополнительно установить и забетонировать в шины анкера, они помогут жестко фиксировать нижний венец здания;
• готовые шины укладываются по периметру, в углах будущего здания и посередине каждой из стен (если основание многоугольное — посередине каждого прямого участка);

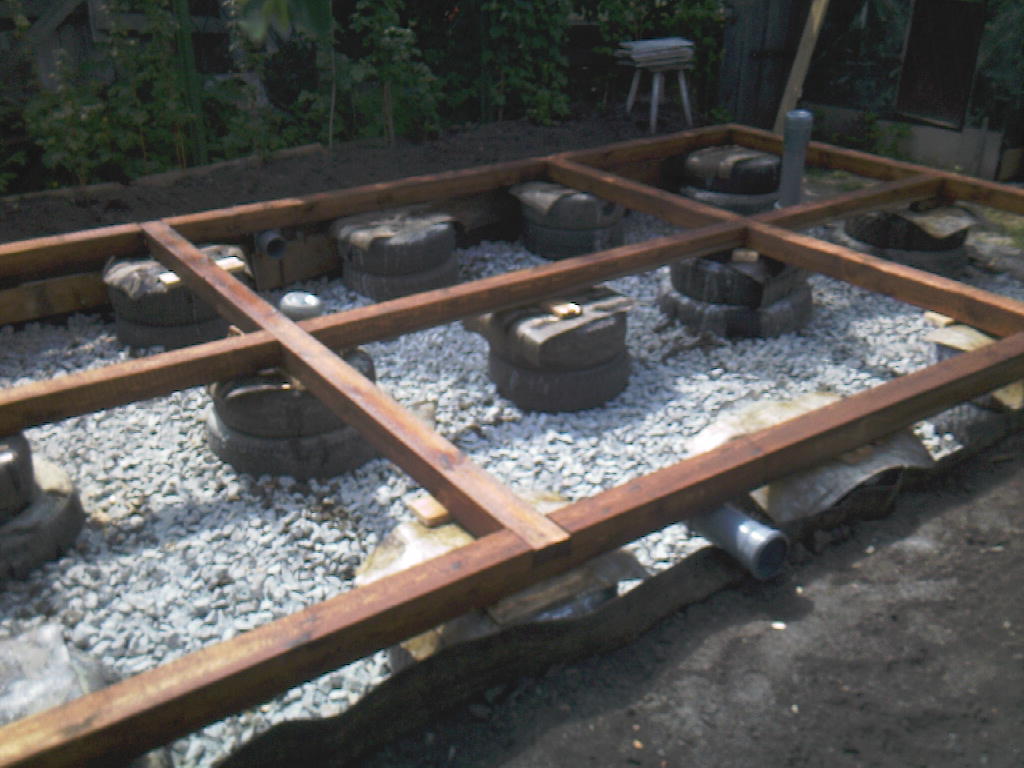

• на получившиеся столбики укладывается брус для каркаса опалубки.

Важно все шины укладывать в горизонтальной плоскости, поэтому проверка уровнем необходима после каждого этапа. Если строится основание под гараж, в котором будет смотровая яма, следует оставить не заполненное шинами место.

Нет похожих записей.

Фундамент из блоков

Его можно сделать двумя способами: с бетонированием и без него.

Для работы могут понадобиться следующие материалы:

• бетонные блоки;
• щебень, гравий, песок;
• цемент;
• вода;
• лопата;
• строительный уровень;
• колышки и шнурка;
• мастерок.

Фундамент из блоков без бетонирования

Этот фундамент до безобразия прост. Он состоит из бетонных блоков, которые по одному поставлены на небольшую подушку из щебня, гравия или песчано-гравийной смеси. Шаг между блоками примерно такой же, как в случае с фундаментом из покрышек (не более двух метров). На основании из блоков возводятся каркасные постройки. Кстати, при небольшом углублении блоков такой фундамент устойчивее. В таком случае пространство от нижней части блока до уровня земли тоже засыпается выбранным наполнителем, выполняющим роль твёрдого основания и дренажа.

Из бетонных блоков также можно сделать фундамент под металлический гараж. Для этого они выкладываются на гравийно-песчаное основание по всему периметру и соединяются цементным раствором.

Фундамент из блоков с бетонированием

Это более основательный фундамент, который делается с заглублением. На нём можно строить полноценный каркасный дом. Глубина ямы под столб может быть разной. Она зависит от типа грунта и погодных условий. В идеале необходимо углубиться на 20 см ниже уровня промерзания.

Этапы работы:

• выкапывается яма с размерами, позволяющими поставить рядом два блока (в разрезе она квадратная);
• на её дно кладётся слой щебня (примерно на высоту блока) и слой песка (такой же толщины);
• далее создаётся бетонный слой, который выступает над уровнем земли примерно на 5-7 см (для этого нужно соорудить съёмную опалубку);
• после застывания бетона сверху укладывается четыре блока в два уровня – таким образом, чтобы вторая пара располагалась перпендикулярно первой.

Такой фундамент можно сделать тремя способами:

1. Яма копается сразу под размер двух блоков, и съёмная опалубка ставится только выше уровня земли;
2. Выкапывается яма в виде перевёрнутой усечённой пирамиды, расширяющейся кверху, в которую после засыпки щебня и песка ставится съёмная опалубка на всю бетонную часть;
3. После застывания бетона и снятия опалубки производится обратная засыпка столба.

Столбчатый фундамент можно делать не только из блоков, но также из кирпича. Кроме того, блоками или кирпичом выкладывают весь столб, не используя частичного бетонирования. Правда, такой вариант считается немного менее надёжным. А всё потому, что бетонная часть, описанная в нашем первоначальном варианте, является монолитной. То есть более прочной и устойчивой к внешним боковым воздействиям, которые оказывает на неё грунт.

Столб из кирпича или блока может не выдержать боковой нагрузки, потому что состоит из частей. Но это важно только в тех случаях, когда она по разным причинам достаточно большая.

Как сделать?

В первую очередь необходимо подготовить проект и приблизительную смету. Но также нужно рассчитать нагрузку, и определиться с видом грунта. Чертеж стоит изначально сделать на бумаге, и во время выполнения работ неукоснительно ему следовать.

Для укладки фундамента из старых автомобильных шин, кроме самих колесных изделий, потребуются и другие инструменты и материалы:

• лопата, чтобы выкопать котлован;
• грабли для выравнивания поверхности;
• щебенка и гравий, чтобы заполнить пустоты между покрышками;
• раствор цемента и песок для него;
• арматура;
• строительный уровень;
• битый кирпич, чтобы заполнить покрышки изнутри;
• рубероид, из которого будет выполнен выравнивающий слой и гидроизоляция.

Технология установки разных видов фундамента имеет свои отличия.

Плитный

Перед возведением любого из фундаментов необходимо предварительно расчистить участок и убрать мусор. Снятие растительного слоя нужно проводить глубиной около полуметра, после этого площадку требуется выровнять. Далее засыпаются обломки кирпича либо щебенка, снова выравнивание и уплотнение.

Лучше использовать шины от колес большегрузов либо другого крупного автотранспорта. Автопокрышки большого размера необходимо уложить рядами и очень плотно, и после этого заполнить рубероидом, несущим функцию гидроизолятора и удерживающим набивку. Далее внутрь насыпаются осколки кирпича, земля и песок. Набивка должна быть уложена максимально плотно, от этого зависят амортизирующие свойства покрышек и уровень нагрузки на строение. В случаях, когда основание нужно сделать максимально жестким, его требуется залить бетоном.

Далее следует заполнить пустоты между покрышками подготовленными материалами, за исключением песка, который может давать просадку. После этого монтируется опалубка, которая должна быть достаточно широкой, чтобы перекрывать наружные грани и защищать их от негативного воздействия солнечных лучей. Когда эти работы выполнены, основание накрывается рубероидом для улучшения гидроизолирующих свойств.

При бетонировании в первую очередь нужно заняться очищением опалубки и самого места проведения работ, удалить мусор и масляные пятна. После этого устанавливаются маяки, по которым будет определен уровень поверхности бетона. Сама бетонная смесь должна быть пластичной, чтобы без проблем заполнить все пустоты без использования дополнительных инструментов. Уплотнять бетон можно как с помощью специальных механизмов, так и вручную, главное, чтобы процесс был проведен качественно.

Само основание должно получиться максимально ровным, это проверяется с помощью строительного уровня. Максимальное отклонение в данном случае составляет 10 миллиметров на 1 метр. После этого конструкция оставляется на срок около недели, чтобы бетон набрал прочность. Опалубка удаляется через сутки после того, как смесь уложена. Готовый фундамент выглядит как монолитная плита, на него устанавливаются конструкции сооружения. Нижние части конструкций необходимо закрепить к анкерам.

Ленточный

Технология установки ленточного фундамента, несмотря на схожесть с плитной, имеет свои особенности. В первую очередь нужно определить, где будут располагаться оси несущих стен и перегородки. На расстоянии минимум метра от осей устанавливаются колышки. Это является важным условием, так как помогает правильно распределить нагрузку.

Далее следует вырыть траншею в соответствии с расположением осей. Ее ширина должна превышать ширину покрышек, а глубина быть меньше, чем способен промерзнуть грунт. Шины укладываются как минимум двумя рядами и наполняются подготовленными материалами/

Столбчатый

При установке столбчатого фундамента перед началом работ снимается толстый слой грунта. После этого нужно вырыть котлован необходимых размеров. Он наполняется щебнем, который тщательно уплотняется.

Особенности обустройства фундамента на пучинистом грунте

Если речь идет о грунте, в котором содержится много влаги или других разновидностях «сложных» почв, то фундамент на них строить очень сложно. В течение года грунт неравномерно поднимается, поэтому любое основание, даже если для него используются покрышки нужно строить в соответствии с несколькими рекомендациями.

Например, можно «снять» слой пучинистого грунта и заменить его на крупный песок, который тщательно утрамбовывается. В такой почве не будет застаиваться вода, а значит грунт не будет замерзать и вспучиваться. Второй вариант – «нагреть» грунт. Для этого между почвой и фундаментом нужно организовать слой утеплителя. Некоторые просто строят дренажную систему для отвода воды.

Тем не менее оптимальным вариантом для пучинистого грунта является именно фундамент из шин. Его можно уложить и без предварительного снятия грунта. Правда в этом случае придется произвести полноценную заливку бетона. Такой вариант основания называется плиточным или сплошным.

Выбор места под сливную яму

При строительстве сливной ямы следует ориентироваться на нормы, изложенные в СанПиН 42-128-4690-88. Документ четко определяет допустимые границы размещения канализационной системы на участке.

Основное правило при выборе места гласит: расстояние от жилого дома до сточной ямы должно составлять не менее 15 м. Отклонение от норматива возможно по согласованию с местной СЭС

Дополнительные, но не менее значимые, ограничения по отдалению резервуара с нечистотами:

1. Дистанция до водопроводных труб зависит от направления движения грунтовых вод. Приблизительно определить направление можно по уклону рельефа. При устремлении вод от сливной ямы минимальное расстояние между обозначенными объектами – 40 м, в противном случае – не меньше 25 м.
2. До ближайшего колодца или глубинной скважины с питьевой водой должно быть 50 м и больше. На практике соблюсти эту норму очень сложно. С разрешения СЭС эта дистанция сокращается до 30 м.
3. Расстояние до открытого водоема – минимум 30 м.
4. Дистанция между деревьями, кустарниками и выгребной ямой – 4 м. Такой же параметр определен для проезжей части.
5. Отдаленность очистной установки от соседнего участка – около 3-х метров.

Оптимальное расположение ямы – в низине участка по направлению грунтовых вод. Чтобы снизить вероятность проникновения в жилье неприятного запаха емкость с нечистотами сооружается с подветренной стороны, подальше от дома.

При планировке надо обеспечить беспрепятственный доступ очистительной техники к выгребному резервуару.

Стандартная длина шланга ассенизаторской машины – 6 м, при этом 1,5-2 м  уйдут в глубину траншеи. Современная спецтехника оборудована шлангами длиной от 10 м, но ее вызов и работа обойдутся на порядок дороже

Фундамент из покрышек: пошаговая инструкция монтажа

Изготовить фундамент Семыкина своими руками довольно просто. Но помните, что для этого нужно завезти на свой участок большое количество автомобильных шин.

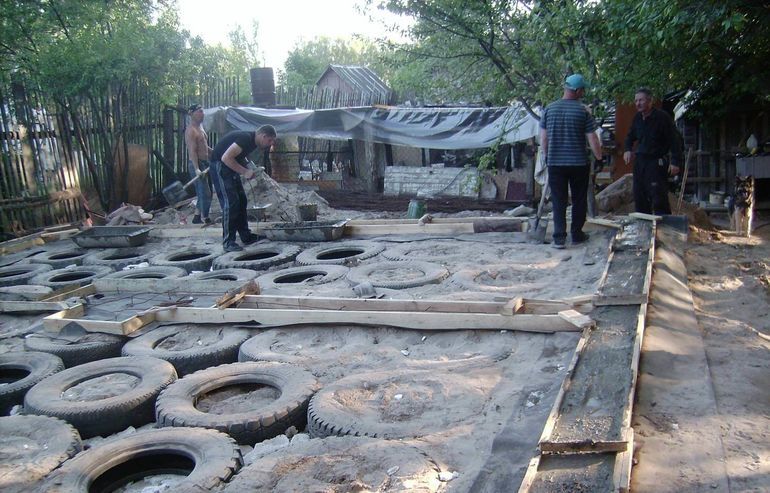

Основание для жилого дома

Этот тип фундамента представляет собой плиту по всей площади отведённого под строительство участка. Последовательность выполнения работ заключается в следующем:

1. Очистка участка от мусора, растительности. Особое внимание нужно уделить удалению корней деревьев. Плодородный слой почвы необходимо снять (около 20–30 см).
2. Укладка покрышек в два слоя. Это нужно для увеличения прочности фундамента. Покрышки можно укладывать на песок или сразу на грунт
3. Засыпка пустот между покрышками фракционным материалом. Заполнить нужно и внутренние пустоты каждой покрышки, но не полностью. Внутренние полости покрышек должны быть заполнены песком или гравием
4. Настил гидроизоляционного материала. Им может служить рубероид или линолеум.
5. Установка щитовой опалубки. Она должна быть съёмной. Устанавливать её нужно по периметру фундамента. Высота готовой опалубки должна быть минимум 10 см.
6. Армирование опалубки. Связанную арматуру нужно укладывать непосредственно на гидроизоляционный слой.
7. Заливка опалубки бетонной смесью. Изготавливается она из цемента, песка и небольшого количества воды. Опалубку нужно располагать по периметру фундамента
8. Демонтаж опалубки. Сделать это можно только после окончательного отвердевания бетона.

Видео: возведение плитного фундамента из покрышек

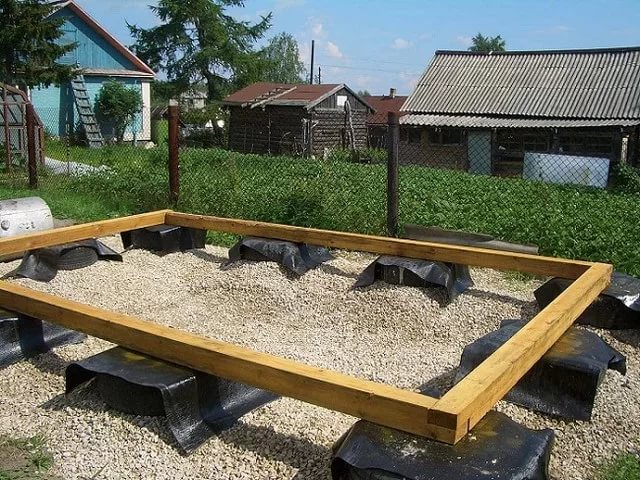

Основание для бани и других небольших построек

Этот тип фундамента из покрышек рекомендуется монтировать под лёгкие строения, например, баню или сарай. Именно столбчатый фундамент может стать оптимальным решением на излишне пучинистых почвах или в районах с повышенной сейсмической активностью.

Для возведения столбчатого фундамента нужно выполнить несколько действий:

1. Обустройство котлована. Для этого поверхность участка нужно выровнять, засыпать её песком или мелким щебнем. Данную подушку обязательно нужно как следует утрамбовать. Перед началом работ с площадки необходимо удалить всю растительность и снять верхний слой грунта
2. Разметка территории. Для этого необходимо использовать колышки.
3. Укладка автомобильных покрышек. Делать это нужно так, чтобы каждый колышек располагался в центре покрышки.
4. Выравнивание столбов. Поможет в этом строительный уровень.
5. Засыпка пустот. Здесь идеально подойдёт мелкий щебень или кирпичный бой. Засыпать полости покрышек лучше щебнем
6. Заливка каждого столба бетонным раствором.

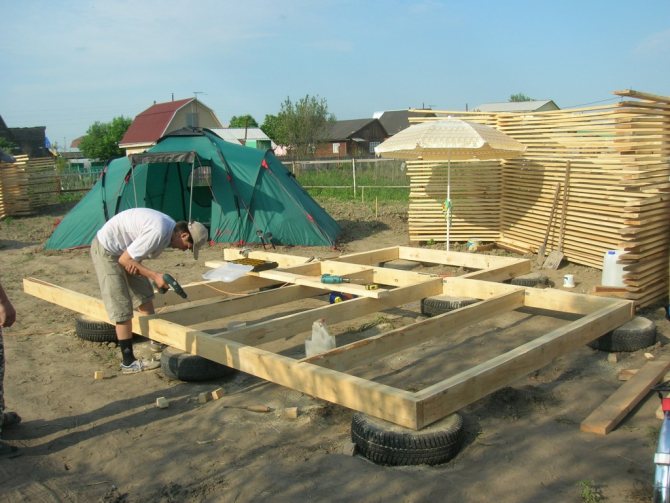

7. Обвязка из бруса. К данной процедуре можно переходить лишь в том случае, если бетон полностью застыл. На столбы из покрышек укладывается горизонтальная брусовая обвязка

Видео: столбчатый фундамент Семыкина своими руками

Строительство

Процесс укладки можно разделить на два этапа:

• подготовка;
• укладка.

К подготовительный работам относится приобретение нужных инструментов и материалов. Укладка – это непосредственное возведение фундамента.

Стройматериалы и инструменты

Для стройки понадобятся следующие компоненты:

• грабли;
• гравий;
• песок;
• лопата;
• доски опалубки;
• рубероид;
• деревянные брусья;
• автомобильные шины.

Некоторые материалы можно заметить аналогами, однако, рекомендуется придерживаться представленного выше списка.

Укладка

Засыпанное основание

Процесс закладывая основания из покрышек не вызовет проблем при должном соблюдении инструкции по проведению работ.

1. В месте строительства необходимо убрать верхний слой грунта глубиной до 30 см. Дно углубления необходимо тщательно выровнять при помощи нивелира.
2. После того, как требуемые действия будут выполнены, нужно выложить по всей площади автомобильные покрышки. При этом крайне важно чтобы расстояние между шинами было минимальным.
3. Далее следует использовать заполнитель. Укладывая фундамент из покрышек чем наполнять шины – решать застройщику. Однако, всё же рекомендуется в качестве наполнителя использовать гравий, песок или грунт.
4. Поверх покрышек нужно постелить плотный рубероид в несколько слоёв.
5. После того, как слой постелен, нужно установить деревянные бортики до 10 см в качестве опалубки по периметру всей конструкции.
6. Далее необходимо установить железную арматуру для дополнительного укрепления сооружения.
7. Последнее, что требуется сделать – залить всё бетоном.

После завершения всех предписанных действий можно приступать к возведению постройки.

Виды фундаментов, возводимых из покрышек

В настоящее время , фундамент для бани из покрышек выделяется двух основных типов: плитовой и столбчатый.

Возведение очень популярного ленточного таким способом строить нецелесообразно, в первую очередь из-за большого количества трудозатрат по укладке покрышек в периметр ленты, их засыпке клинцовочным материалом, обустройству опалубки для формирования тела фундамента.

Плитовой фундамент

Представляет собой цельную плиту, которая закладывается в основание здания и прекрасно воспринимает и, самое главное, равномерно распределяет по всей плоскости все нагрузки от веса конструкции.

К недостаткам такого вида фундамента следует отнести большой объем землеройных работ для формирования котлована или чаши будущего фундамента, немалое количество товарного бетона и арматурного прута для армирования площади плиты.

Кстати, вся прелесть применения покрышек в теле фундаментной плиты, как раз и заключается именно в том, что покрышки замещают собой часть бетонной массы и выполняют роль демпфера, гасящего и поглощающего линейные и иные деформационные явления.

Особенности возведения

Фундамент из покрышек изготовленный своими руками возводится с соблюдением следующих последовательных технологических приемов:

• Подготовка участка к проведению строительных работ. Очистка его от растительности, мусора, иных строений и сооружений;
• Отрывка котлована. В нашем случае, с учетом того, что строения бани имеют невысокое удельное давление на подлежащий грунт, полезную глубину котлована можно принять в расчете ширины профиля покрышки + 12% как достаточную;
• Если, в подошве фундамента залегает прочный и устойчивый грунт типа глинистого сланца, то можно ограничиться зачисткой и нивелированием плоскости. Если грунты неустойчивые, склонные к сползанию и осыпанию, то полезно подпереть подошву песчано-щебневой подушкой толщиной 50- 70 мм;

Внимание! Подушка из песчано-щебневой смеси готовится из расчета 70 частей щебня различных фракций и 30 частей чистого карьерного песка. Полученная смесь тщательно смачивается водой и трамбуется виброплитой или ручной трамбовкой.

• В ложе котлована укладываются покрышки, все образующиеся полости засыпаются клинцовочным материалом: щебнем, бетонным или кирпичным боем. В ряде случаев допустимо использование чистого сопутствующего грунта;

Важно! Внутренний объем покрышки необходимо заполнять не более чем на 80 — 85 % от номинального. Это позволит более качественно сохранить ее демпфирующие свойства.

• Сверху покрышек необходимо уложить рубероид в несколько слоев. По периметру будущей плиты возводится опалубка, высота которой должна быть на 20 % выше толщины проектируемой плиты;
• Следующим слоем выступает армированная металлической сеткой бетонная стяжка. Ее заливают в один заход. Следует помнить что раздельная, поэтапная заливка отрицательно сказывается на прочности и качестве монолита;
• По истечении срока 7 — 8 суток с момента заливки верхнего бетонного слоя опалубку аккуратно демонтируют;
• Следует помнить, что окончательное созревание массива из товарного бетона происходит не ранее 21 дня с момента его укладки.

Столбчатый фундамент

В зависимости от конкретной ситуации, столбы могут обвязываться между собой армированным железобетонным поясом или элементами из сборного железобетона. Этот прием позволяет:

1. Более равномерно распределить нагрузку по всему периметру основания.
2. Повысить общую устойчивость столбов, как в продольном, так и поперечном направлениях.

Для полноты картины стоит привести информационную таблицу, отражающую геометрические линейные размеры наиболее распространенных типоразмеров грузовых шин:

Особенности возведения фундамента этого типа

Фундамент из покрышек для бани столбчатого типа так же следует закладывать в определенном хронологическом порядке:

Кроме этого стоит добавить еще несколько общих рекомендаций:

• Ввиду популярности таких фундаментов в регионах в вечной мерзлотой нельзя заглублять его подошву ниже точки сезонного замерзания;
• Точность горизонтального уровня в нашем случае значительно важнее точности вертикальной проекции. Следует помнить, что заваленный горизонт достаточно сложно поддается корректировке.

Фундамент из покрышек своими руками — шаг за шагом

Использования покрышек позволяет соорудить надежный и недорогой фундамент

Люди, которые решились на строительство дома, небольшой дачи, гаража или бани заинтересованы в том, чтобы финансовое вложение было минимальным. Как правило, самая большая часть затрат уходит на построение подземной части здания.

На сегодняшний день особую заинтересованность вызывает укладывание фундамента из покрышек.

Это самый оптимальный вариант и хорошее решение, благодаря которому нет необходимости тратить большие финансы на материал.

Однако нельзя забывать, что одними покрышками здесь не обойтись.

Преимущества фундамента из покрышек

Над использованием старых покрышек в качестве фундамента ученые задумались еще в 2000 году, и данный вариант понравился большому количеству людей.

К основным преимуществам такого подхода можно отнести:

• экономию строительных материалов;
• долговечность — при правильной укладке шины могут прослужить десятки лет;
• покрышки представляют собой весомый гидроизоляционный слой;
• способность ликвидировать сезонные деформации, возникшие во время температурных колебаний воздуха.

Есть и минус фундамента из автомобильных покрышек – если шины находятся на поверхности земли, они способны выделять вредные вещества, потому необходимо создать такие условия, при которых будет обеспечена правильная эксплуатация.

Если вы решили внести уют на дачный участок, смотрите идеи изготовления садовых фигурок своими руками здесь.

Для каких сооружений подойдет фундамент из покрышек

Данную технологию можно использовать при построении небольших зданий, поэтому для массивных и блочных сооружений используются традиционные виды фундамента. Очень неплохо основание из шин подойдет для сооружения гаража и бани.

Ни в коем случае, нельзя экспериментировать во время стройки больших домов, так как экономия и самостоятельность могут привести к большим проблемам.

Как сделать фундамент из покрышек, знают немногие, поэтому данная технология доступна для тех, кто хоть раз сталкивался с этим процессом.

Фундамент из покрышек нельзя использовать для больших сооружений, но он отлично подойдет для маленьких построек, например, бани

Перед тем, как начать процесс закладывания фундамента, необходимо подготовить для этого строительные принадлежности:

• автомобильные покрышки;
• грабли;
• гравий;
• песок;
• кирпич;
• доски для опалубки;
• рубероид;
• лопаты;
• строительные уровни;
• швеллер;
• арматура.

Пошаговая инструкция по изготовлению фундамента

Существует несколько вариантов для укладывания фундамента из уже использованных автомобильных покрышек.

Плиточный

Это основание, которое возводится благодаря шинам в виде фундаментной плиты.

Плитный фундамент представляет собой шины, уложенные по всей площади основания в два слоя

Технология постройки:

• очищается территория под застройку от камней и мусора;
• снимается поверхностный пласт почвы (примерно 30 см);
• укладка проходит в два слоя: чем больше шин – тем крепче основание;
• пустоту, которая образовалась межу шинами, поможет хорошо уплотнить гравий или кирпич;
• на готовый фундамент стелится рубероид, помогающий сделать заливку равномерной;
• вокруг уложенных покрышек возводится опалубка, ограниченная бортами из дерева (высота 10 см).
• внутрь укладывается арматура;
• выполняется покрытие бетоном.

Опалубку разрешается убирать только по истечении 7 дней.

Столбчатый

фундамент из шин применяется в строительстве в виде столбов. Данный вариант хоть и требует больше времени при укладывании шин, однако он считается очень надежным.

Столбчатый фундамент из покрышек очень надежный, поэтому его обычно строят в зонах с высокой сейсмической активностью

Сам процесс происходит так:

• снимается большой слой почвы; выкапывается котлован подходящего размера, который дальше заполняется и хорошо уплотняется щебнем;
• выполняется разметка участка с помощью колышков;
• на сами колышки укладываются покрышки, только так, чтобы первый был четко посередине; плоскость необходимо горизонтально выровнять;
• все шины засыпаются щебнем и заливаются бетоном;
• через несколько дней можно приступать к кладке бруса нижней обвязки.

Подробнее об обустройстве фундамента из покрышек смотрите в видеоролике:

В каком виде укладывать фундамент, каждый решает сам для себя. Главное – хорошие знания, необходимые строительные принадлежности и трудовые способности.

После выполненного процесса выступы, которые образовались при укладывании основы под здание, можно легко задекорировать любым строительным материалом, который придаст конструкции эстетический вид.

О том, как сделать сухой ручей на даче, читайте в статье.

Научитесь украшать сад бабочками из пластиковых бутылок.

Фундамент из покрышек – оптимальный и экономный вариант для строения основания под гаражи, бани и небольшие дома. Необходимо только помнить, что данный вариант фундамента не подходит массивным и большим зданиям, так как для этого нужен более прочный материал, чем шины.

Особого ухода фундамент из старых, использованных шин не требует. Если он правильно положен и защищен от солнца еще на первоначальном этапе, то во время работы и последующей эксплуатации он не принесет никаких затруднений.

Июл 29, 2015Виктор Сергеев

Основные этапы укладки фундамента

Существует несколько способов укладки основы из покрышек своими руками, но, несмотря на то, который из них вы выберете, главное – детально изучить саму технологию, запастись качественными строительными материалами, приложить максимум усердия. Тогда ваш фундамент прослужит долгое время.

После укладки основы не стоит забывать и о внешнем виде конструкции. Изъяны и выступы, образовавшиеся в процессе работы, можно задекорировать при помощи строительных материалов, а каких именно – подскажет ваша фантазия.

Фундамент, выполненный своими руками из покрышек, хорош тем, что не требует тщательного ухода. Если в начале работы над ним вы применили максимум защиты от солнечных лучей и не нарушили технологию выполнения, то дальнейшая его эксплуатация не принесет никаких дополнительных хлопот.

Очень важно в начале строительства тщательно очистить место, на котором планируется возведение того или иного сооружения. Укладка шин осуществляется в два слоя. Несмотря на это, ложится он под баню или под более массивную конструкцию. При этом к применению рекомендуется брать покрышки с крупногабаритных автомобилей.

Грунт, который закладывается вовнутрь конструкции из шин, укладывается не до самих краев, это помогает уберечь грунт от сезонного вздутия в холодное время года. Рубероид ложится сверху покрышек. Этот этап обеспечивает создание ровной поверхности, что необходимо при дальнейшей заливке фундамента бетоном, а также создания необходимой гидроизоляции. При такой технологии создания фундамента не стоит забывать и о прочности, поэтому советуют делать опалубку из металлических уголков.

Варианты сооружений: баня, сарай, дом

Если верить отзывам специалистов, фундамент из покрышек придется в самый раз для небольших построек.

• сарай или гараж для нескольких автомобилей (если засыпать покрышки битым кирпичом, отсевом или суглинком, то они не прогнутся даже под весом грузовика);
• террасу и летнюю веранду;
• беседку и садовый домик;
• небольшую баню.

На шинном основании реально соорудить и жилую постройку небольших размеров наподобие одноэтажной дачи или флигеля коттеджа. В этом случае шины следует укладывать не в один слой, а в несколько. Перед возведением домика необходимо выкопать котлован.

Для блочных или кирпичных построек выше одного этажа покрышки в качестве основы здания не подходят.

Их следует использовать для оснований только легких жилых сооружений.

Фундамент из покрышек своими руками — шаг за шагом

Использования покрышек позволяет соорудить надежный и недорогой фундамент

Люди, которые решились на строительство дома, небольшой дачи, гаража или бани заинтересованы в том, чтобы финансовое вложение было минимальным. Как правило, самая большая часть затрат уходит на построение подземной части здания.

На сегодняшний день особую заинтересованность вызывает укладывание фундамента из покрышек. Это самый оптимальный вариант и хорошее решение, благодаря которому нет необходимости тратить большие финансы на материал. Однако нельзя забывать, что одними покрышками здесь не обойтись.

Преимущества фундамента из покрышек

Над использованием старых покрышек в качестве фундамента ученые задумались еще в 2000 году, и данный вариант понравился большому количеству людей.

К основным преимуществам такого подхода можно отнести:

• экономию строительных материалов;
• долговечность — при правильной укладке шины могут прослужить десятки лет;
• покрышки представляют собой весомый гидроизоляционный слой;
• способность ликвидировать сезонные деформации, возникшие во время температурных колебаний воздуха.

Есть и минус фундамента из автомобильных покрышек – если шины находятся на поверхности земли, они способны выделять вредные вещества, потому необходимо создать такие условия, при которых будет обеспечена правильная эксплуатация.

Если вы решили внести уют на дачный участок, смотрите идеи изготовления садовых фигурок своими руками здесь.

Для каких сооружений подойдет фундамент из покрышек

Данную технологию можно использовать при построении небольших зданий, поэтому для массивных и блочных сооружений используются традиционные виды фундамента. Очень неплохо основание из шин подойдет для сооружения гаража и бани.

Ни в коем случае, нельзя экспериментировать во время стройки больших домов, так как экономия и самостоятельность могут привести к большим проблемам.

Как сделать фундамент из покрышек, знают немногие, поэтому данная технология доступна для тех, кто хоть раз сталкивался с этим процессом.

Фундамент из покрышек нельзя использовать для больших сооружений, но он отлично подойдет для маленьких построек, например, бани

Перед тем, как начать процесс закладывания фундамента, необходимо подготовить для этого строительные принадлежности:

• автомобильные покрышки;
• грабли;
• гравий;
• песок;
• кирпич;
• доски для опалубки;
• рубероид;
• лопаты;
• строительные уровни;
• швеллер;
• арматура.

Пошаговая инструкция по изготовлению фундамента

Существует несколько вариантов для укладывания фундамента из уже использованных автомобильных покрышек.

Плиточный

Это основание, которое возводится благодаря шинам в виде фундаментной плиты.

Плитный фундамент представляет собой шины, уложенные по всей площади основания в два слоя

Технология постройки:

• очищается территория под застройку от камней и мусора;
• снимается поверхностный пласт почвы (примерно 30 см);
• укладка проходит в два слоя: чем больше шин – тем крепче основание;
• пустоту, которая образовалась межу шинами, поможет хорошо уплотнить гравий или кирпич;
• на готовый фундамент стелится рубероид, помогающий сделать заливку равномерной;
• вокруг уложенных покрышек возводится опалубка, ограниченная бортами из дерева (высота 10 см).
• внутрь укладывается арматура;
• выполняется покрытие бетоном.

Опалубку разрешается убирать только по истечении 7 дней.

Столбчатый

фундамент из шин применяется в строительстве в виде столбов. Данный вариант хоть и требует больше времени при укладывании шин, однако он считается очень надежным.

Столбчатый фундамент из покрышек очень надежный, поэтому его обычно строят в зонах с высокой сейсмической активностью

Сам процесс происходит так:

• снимается большой слой почвы; выкапывается котлован подходящего размера, который дальше заполняется и хорошо уплотняется щебнем;
• выполняется разметка участка с помощью колышков;
• на сами колышки укладываются покрышки, только так, чтобы первый был четко посередине; плоскость необходимо горизонтально выровнять;
• все шины засыпаются щебнем и заливаются бетоном;
• через несколько дней можно приступать к кладке бруса нижней обвязки.

Подробнее об обустройстве фундамента из покрышек смотрите в видеоролике:

В каком виде укладывать фундамент, каждый решает сам для себя. Главное – хорошие знания, необходимые строительные принадлежности и трудовые способности.

После выполненного процесса выступы, которые образовались при укладывании основы под здание, можно легко задекорировать любым строительным материалом, который придаст конструкции эстетический вид.

О том, как сделать сухой ручей на даче, читайте в статье.

Научитесь украшать сад бабочками из пластиковых бутылок.

Фундамент из покрышек – оптимальный и экономный вариант для строения основания под гаражи, бани и небольшие дома. Необходимо только помнить, что данный вариант фундамента не подходит массивным и большим зданиям, так как для этого нужен более прочный материал, чем шины.

Особого ухода фундамент из старых, использованных шин не требует. Если он правильно положен и защищен от солнца еще на первоначальном этапе, то во время работы и последующей эксплуатации он не принесет никаких затруднений.

Июл 29, 2015Виктор Сергеев

Конструктивные особенности резинового фундамента

Автопокрышки – относительно новый тип основания строения. Его создали в конце прошлого столетия, совместив параметры устойчивости и экономичности. Данный тип фундамента еще называют семыкинским, так как создан петербуржцем Михаилом Семыкиным. Чаще всего для строительства бани используют покрышки грузовых машин, а также сельскохозяйственной и специальной техники, наподобие тракторов или больших снегоуборочных агрегатов. У них большой диаметр, благодаря чему вес бани распределяется равномернее. Но можно взять шины легкового транспортного средства, просто их нужно будет в большом количестве.

Резина покрышек обладает ценными свойствами, такими как водонепроницаемость, способность поглощать колебания, упругость, стойкость к атмосферным явлениям. Она хорошо сопротивляется истиранию и многократным растяжению и изгибу, а процесс ее разложения идет больше 100 лет. Есть и другие плюсы покрышек.

1. Самая дешевая и долговечная несъемная опалубка с внешним армированием.
2. Отсутствие необходимости строить и демонтировать опалубку.
3. Отношение высоты к диаметру не менее 1:3, в результате – устойчивость при неравномерной осадке и вымораживании.
4. Возможность объединять в блоки в вертикальном и горизонтальном направлении любыми креплениями (включая завитую проволоку), усиливать армирование, устанавливать разные закладные элементы.
5. Различные вариации заполнения материалом для передачи нагрузки на грунт.
6. Малые трудозатраты в ремонте, замене и усилении покрышек, особенно при использовании столбчатых незаглубленных оснований, позволяющие исправлять ошибки в расчетах и технологии возведения фундамента.
7. Простота обвязки опорных покрышек ростверком из железобетона, стали, бруса, бревна либо полный отказ от него с возложением его функций на несущие элементы бани.
8. Простота в совмещении с любыми другими типами фундаментов.

Эти качества позволяют сделать прочную основу бани. При возникновении повышенного давления на отдельные участки резиновых опор стенки шины начинают раздвигаться, хоть и незначительно, но достаточно для того, чтобы снизить передаваемое воздействие на ростверк или нижнюю обвязку бани.

Особенности укладки шинного фундамента

Выбор участка для строительства

Чтобы определить нагрузку на основные элементы сооружений, которые зависят от параметров грунтов, проводят геодезические изыскания. В их ходе определяют характерные особенности конкретной местности, а также высчитывают годичные и среднесрочные колебания показателей почв.

Цель этих исследований – предотвращение деформации фундамента и несущих конструкций зданий. Фундамент из автомобильных покрышек дает возможность свести на нет влияние природных факторов – перепадов температур, повышения влажности и сезонных климатических изменений.

Технологию успешно применяют в районах повышенной сейсмической активности; шины превосходно гасят колебания грунта.

Преимущества покрышек как основы фундамента

Альтернативная конструкция фундамента обеспечивает такие положительные моменты:

1. Экономия. Старые автомобильные камеры легко найти в ближайшей автомастерской. Для строительства используют шины любых диаметров, а владельцы СТО будут рады снять с себя обязательства по утилизации отходов.
2. Долговечность. Даже по прошествии срока эксплуатации покрышки сохраняют свои основные свойства десятилетиями. Резина имеет длительный срок полураспада, если не подвержена влиянию прямых солнечных лучей.
3. Гидроизоляция. Резина предотвращает намокание фундаментов и нижних венцов здания.
4. Гашение колебаний. Покрышки могут стать отменным смягчающим слоем, уберегающим стены от критических воздействий и разрушений.

Планируя возвести фундамент из покрышек своими руками, помните об особенностях материала. Так при существенном повышении температуры резина выделяет вредные вещества в окружающую среду. Для безопасности эксплуатации шин проследите, чтобы они были покрыты достаточно толстым защитным слоем.

Варианты фундаментов из покрышек

Подложка из шин служит первичным покрытием под любой другой вид основания. Фундамент реализуется в виде одно- или многослойной плиты из покрышек. Альтернативой является укладка шин по опорным точкам – угловым и нескольким промежуточным. Подготовительные этапы заключаются в следующем:

• подготовка и расчистка рабочей площадки;
• монтаж шин (слоями или точечный);
• засыпка грунтом (песком, гравием);
• сооружение опалубки;
• установка каркаса и швеллера;
• заливка бетоном.
