Бетонные ступени: особенности монтажа и нормативные

Виды лестничных маршей

Лестничные марши условно можно разделить на несколько видов. Так, в зависимости от количества необходимых для формования изделий выделяют вертикальный и горизонтальный способы изготовления лестничных маршей. Вертикальные металлоформы позволяют формовать сразу два изделия единовременно, когда горизонтальные — только одно. Формование лестничных маршей с площадками также может производиться в вертикальном и горизонтальном положении. Для формования ЛМП в горизонтальном положении используются специальные стенды.

Стандартные лестничные марши могут изготавливаться как с площадками, так и без них. Возможности нашей компании допускают реализацию обоих вариантов.

При заказе лестничных маршей необходимо заранее понимать, нужна ли будет дополнительная оснастка металлоформы делителем, паровой рубашкой или вибраторами. Паровые рубашки позволяют ускорить затвердевание бетонной смеси, если формы не погружаются в паровую камеру. Уменьшать пористость бетона можно как глубинными, так и площадочными вибраторами. Форма лестничных маршей снабжена откидными бортами, которые обеспечивают легкое изъятие изделия после его готовности без повреждений. Подобная комплектация металлоформ для лестничных маршей обеспечивает высокое качество получаемой в итоге продукции.

Потребность в металлоформах для ступеней также высока. Этот вариант вам подойдет в том случае, когда невозможен монтаж цельного лестничного марша, при большом наклоне лестницы или повышенных нагрузках на нее. Для расчета стоимости металлоформы для ступеней необходимо знать количество мест в ней и максимальную ширину ступеней, определить потребность в паровой рубашке и площадочных предприятие готово произвести формы ЛМ, ЛП, ЛМП, ЛС любых размеров и конфигураций в соответствии с Вашими пожеланиями.

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. После заполнения представленных полей, программа подготовит чертеж и оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

• Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
• Будет ли это лестница с поворотом на 90 (г-образная) или 180 градусов (п-образная), или же это будет прямой марш.
• Какова высота подъема
• Какова длина проема в верхнем перекрытии

Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению ее комфортности. Увеличивая и уменьшая количество ступеней в каждом марше, Вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте Вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длину проступи и высоту ступеней.. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Какая должна быть ширина ступенек для комфортного передвижения?

Функциональная ширина лестничного марша определяется пропускной способностью лестницы с учетом того, что для прохода одного человека достаточно 0,6—0,7 м. Ширина внутриквартирных лестничных маршей должна быть не менее 0,9—1,0 м, а в домах повышенной комфортности — 1,25—1,5 м.

В винтовых лестницах расстояние от центральной стойки должно быть не менее 1,1 м. При расстоянии 1,5 м ширина ступени должна быть не менее 100 мм.

Для определения размера лестницы необходимо определить ее место на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 30 до 45 эксплуатации лестницы и связанная с ней гарантия безопасности зависят главным образом от относительной величины подъема марша (угла подъема). Угол подъема марша можно установить, зная местоположение лестницы в плане и высоту помещения.

Практика показывает, что лестница будет удобной и безопасной, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62—64 см, удобный подъем ноги — 30—32 см. Исходя из этого, проступь определяется так: 2 А + В = 64 или А + В = 47 см, где А— высота ступени, В — ширина проступи.

Наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Высота ступени должна быть не более 200 мм и не менее 120 мм, край ступени (выступ) — порядка 20—40 мм. Чем выше ступень, тем уже делается проступь, и наоборот. Однако ширина ступени должна быть, по крайней мере, равной ее высоте.

Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40—50 см от края пролета;  для винтовых лестниц — по оси центральной опоры. Проступи ступеней криволинейного марша имеют на поворотах клиновидную форму, причем узкая сторона проступи должна быть не менее 140 см,

Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии. Чтобы исключить такие неудобства, лестницу конструируют с рассредоточенными ступенями с постоянным изменением их ширины по всей длине марша.

Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой вышерасположенного конструктивного элемента— принимают не менее 1900—2000 мм. По мере подъема по лестнице этот размер должен сохраняться.

Итак, после того как четко определены тип лестницы, место ее расположения в доме, количество ступеней, их ширина и высота, угол наклона, можно заняться дизайном и оформлением.

Современные отделочные материалы позволяют реализовывать самые смелые дизайнерские проекты. Здесь многое зависит от вкуса и общего стиля интерьера. Сложно представить гармоничное сочетание, например, массивной дубовой лестницы и суперсовременного дизайна в стиле хай-тек. Или: старинная ореховая мебель и напольные часы с боем вряд ли будут хорошо смотреться на фоне стеклянно-металлической винтовой конструкции.

Если же говорить об аксессуарах, то, скажем, деревянные лестницы по традиции часто украшаются резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.

Металлические конструкции нередко окрашивают в самые разнообразные цвета — современные полимерные и лакокрасочные материалы позволяют сделать лестницу достаточно нарядной. Сейчас в моду вошли лестницы с коваными перилами и балясинами. Витое литье придает комбинированной лестнице изящество и воздушность, особенно если это винтовая конструкция.

Другое новшество — подсветка ступеней. Если лестница открытая, без боковых планок, то светильники, расположенные с «изнанки» лестницы, мягко освещают каждую ступеньку. Когда такие светильники вмонтированы в косоур, можно использовать их как дополнительный источник света вечером или в ночное время.

Есть и множество других решений, к примеру винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями раз-ной формы, комбинированная с мраморной облицовкой ступеней и деревянными балясинами и перилами и т. д. и т. п.

Как рассчитать размер лестницы интересное видео

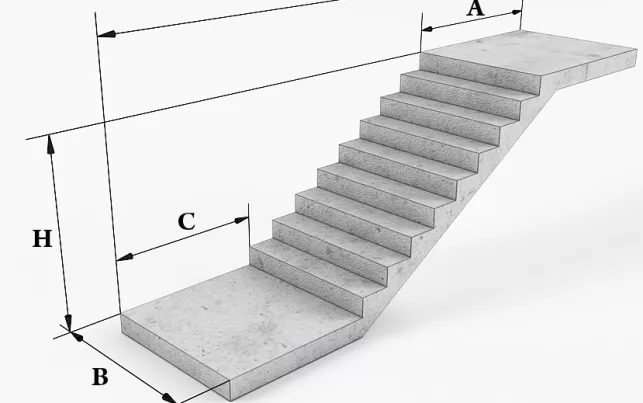

Размеры и стандарты лестничных маршей по ГОСТ и СНИП

При изготовлении лестничных маршей используются нормативные документы: ГОСТ (установленные нормы для отдельных элементов) и ГОСТ 23120-78 (требования, которые предъявляются к маршевым трапам). Все нормы СНИП прописаны в следующих документах: № – для общественных зданий и № – для жилых помещений.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

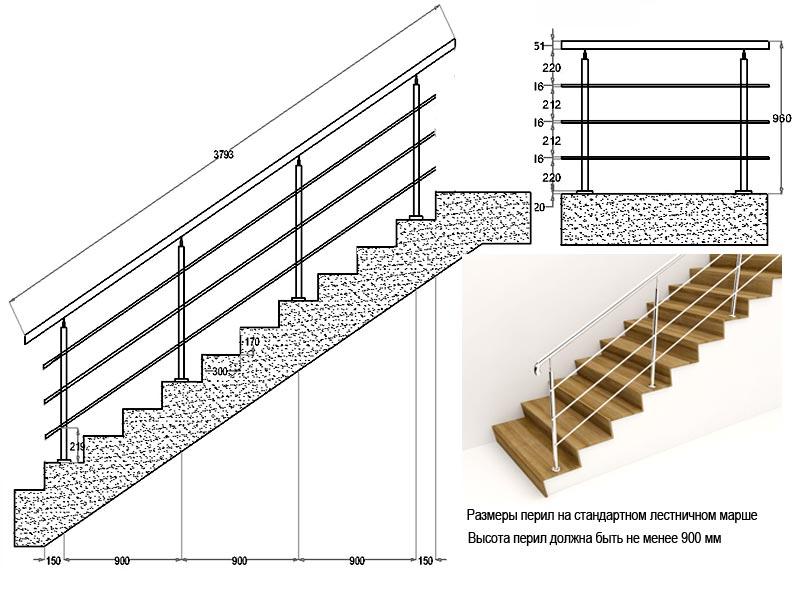

• Минимальная ширина лестничного марша. для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
• Максимальная ширина марша. для жилых зданий – 140 см, для общественных – 240 см.
• Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
• Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
• Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
• Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
• Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
• Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Все нормы СНИП прописаны в следующих документах: № – для общественных зданий и № – для жилых помещений.

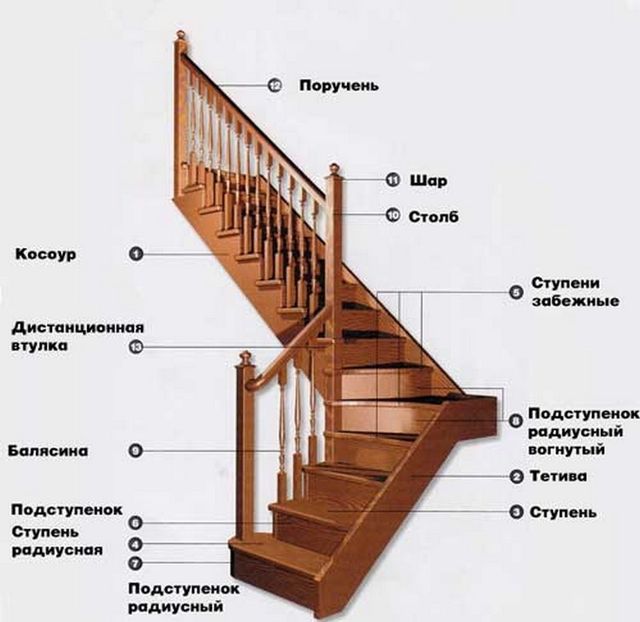

На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Крепление ступеней к тетиве.

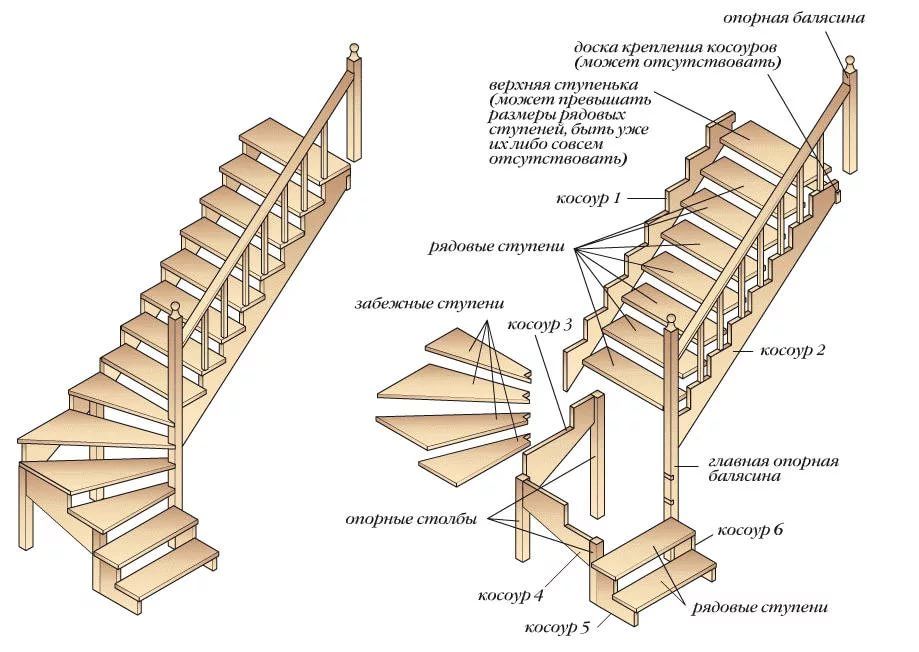

Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоура.

Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки

Изготовление косоура

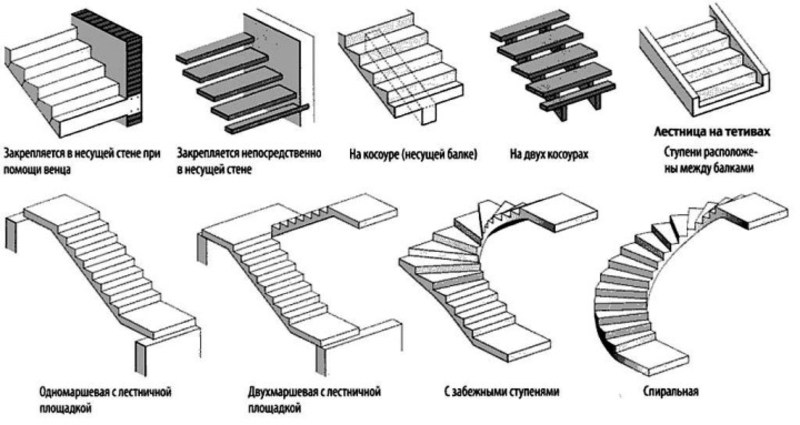

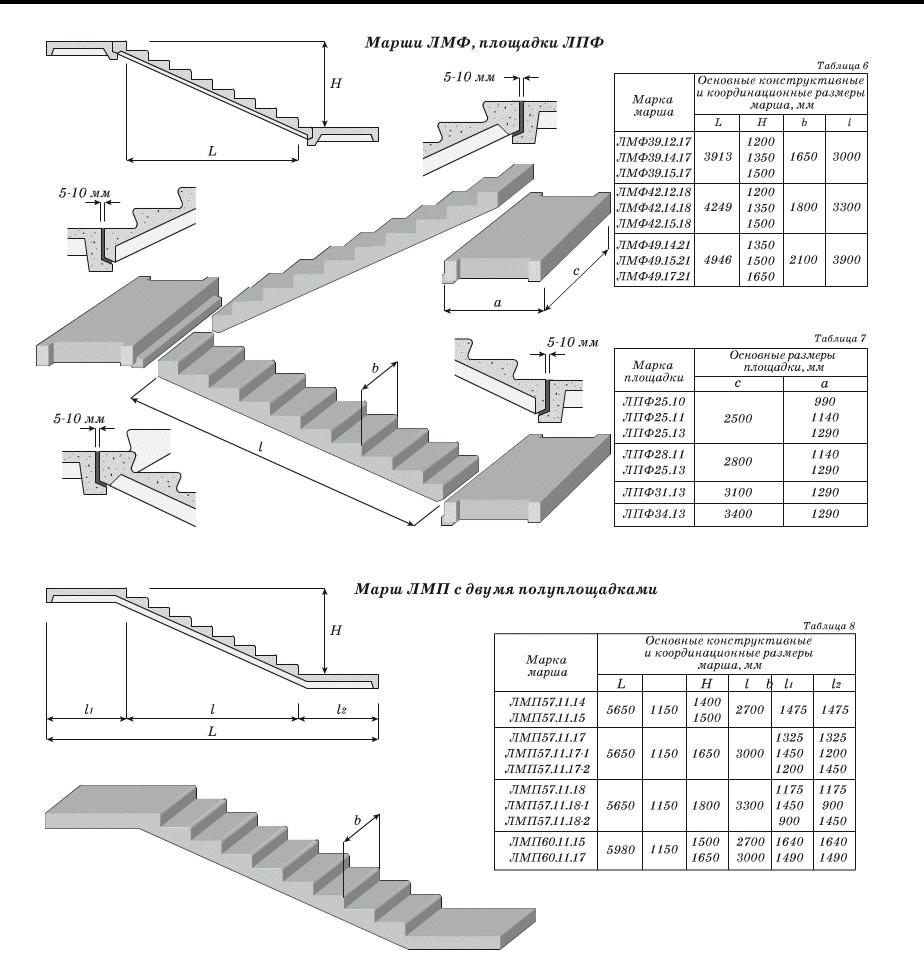

Виды бетонных маршей

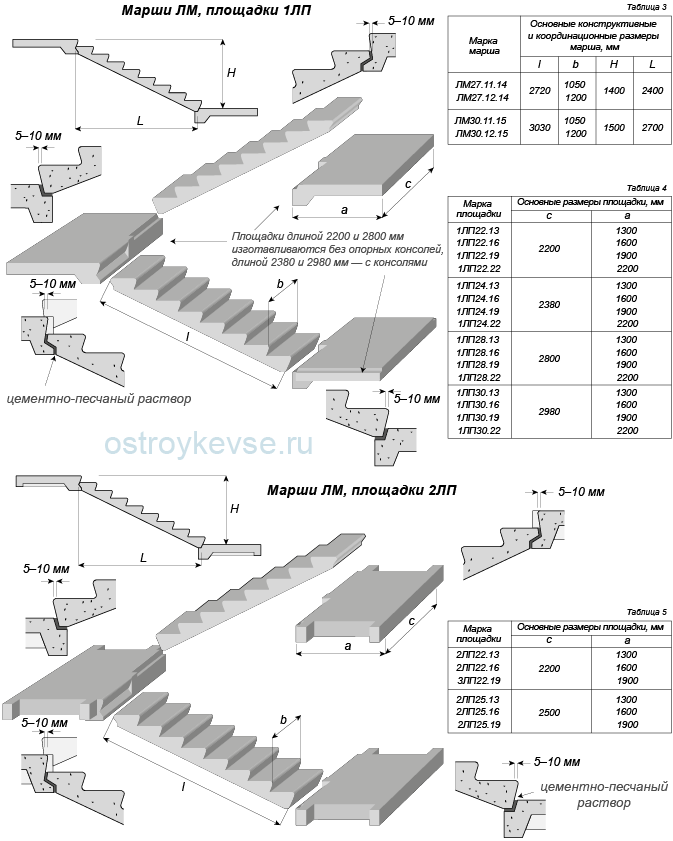

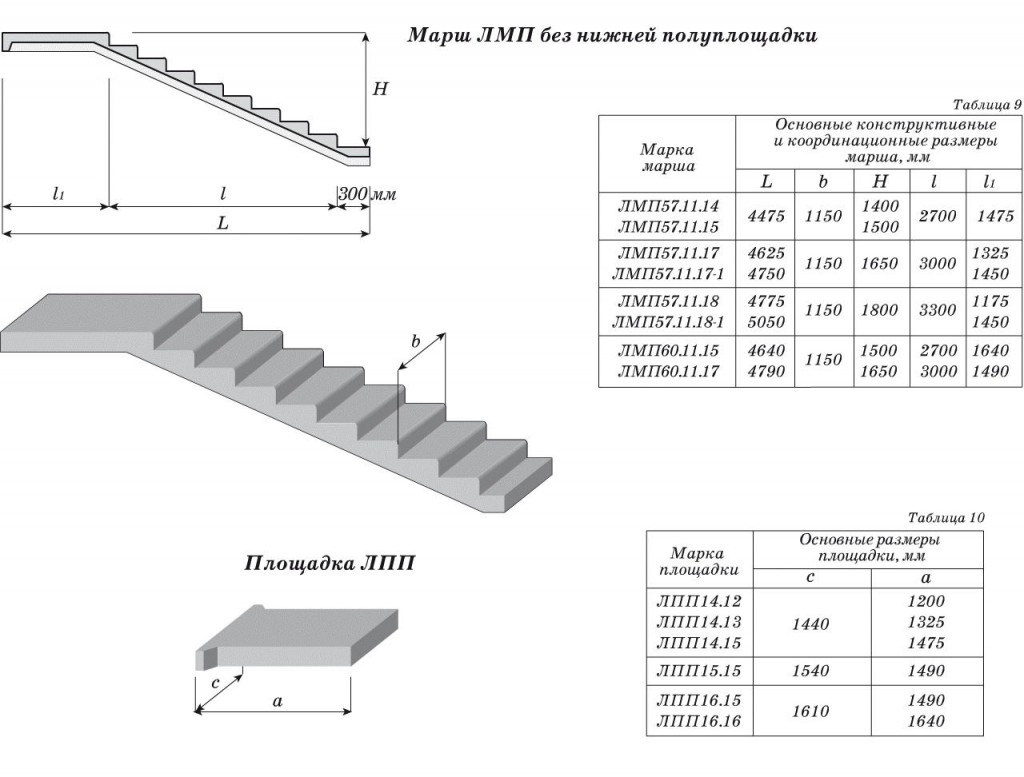

Несмотря на разнообразие проектов лестничных конструкций в современном строительстве, принято придерживаться установленных норм, изложенных в ГОСТ 9818-85 и ГОСТ 26887-86. В них предусмотрены все основные значения параметров, обеспечивающие безопасность и комфорт при использовании подъемных сооружений. В многоэтажных зданиях возводят следующие виды бетонных маршей:

• прямой;

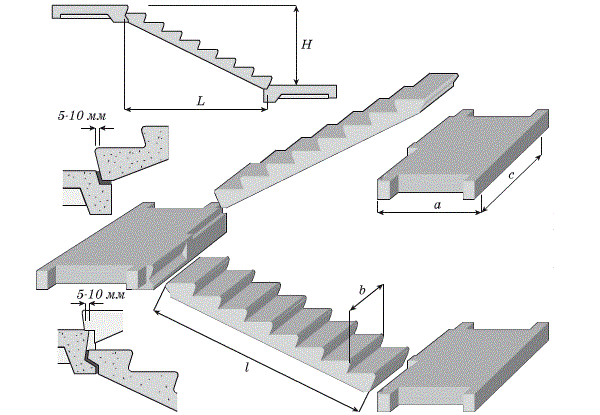

Прямой железобетонный марш

• поворотный, оборудованный межэтажными площадками;

Поворотный марш с площадками

• поворотный с забежными ступеньками.

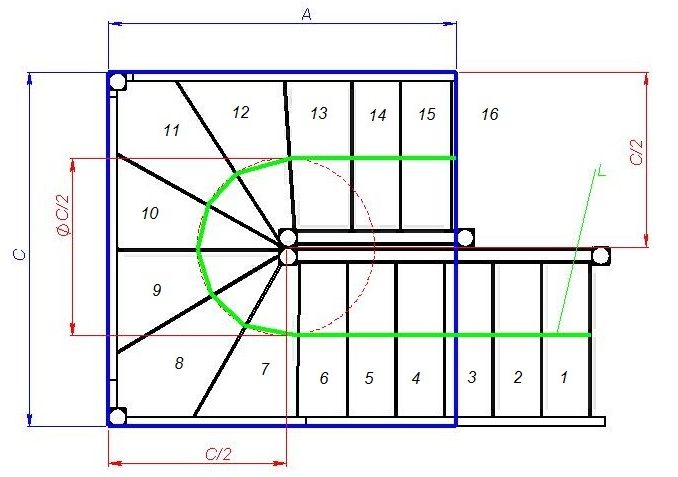

Лестничный марш с забежными ступенями

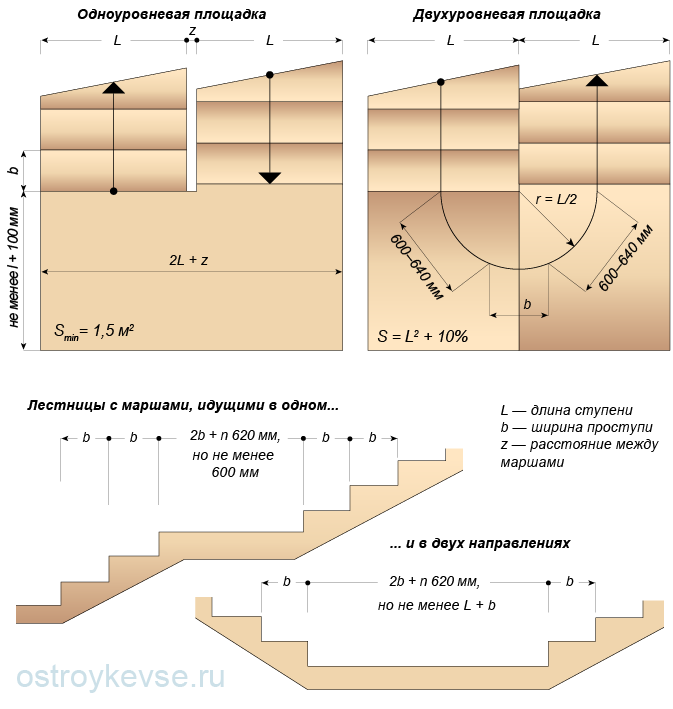

Зазор между поворотными маршами должен составлять 10—15 см. В одном марше допустимо наличие до 18 ступеней, поэтому при установке больших конструкций, марши разделяют промежуточными площадками.

Монтаж

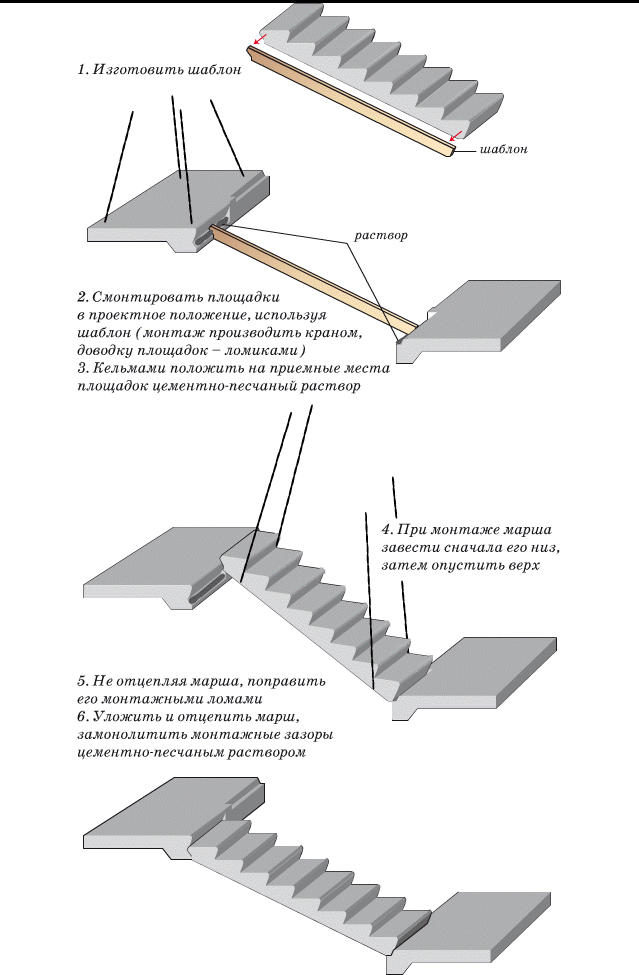

Как монтируются бетонные лестничные марши, прочие элементы и наборные ступени лестниц? Ясно, что эта работа редко выполняется своими руками неподготовленным человеком; ясно да и то, что опытному строителю чуть ли потребуется инструкция по проведению монтажных работ.

Раз так — уделить время только главным моментам.

• Для выверки положения маршей употребляются древесные шаблоны.
• Монтаж площадок и маршей производится посредством подъемного крана. Стропы цепляются за монтажные петли; при их отсутствия употребляются металлические захваты из профилированной трубы.

• Доводка до нужного положения осуществляется вручную, ломами. Марш сначала устанавливается краем на нижнюю площадку; верхний край выставляется в необходимое положение и осаживается на подушку из цементного раствора.
• Ступени смогут устанавливаться на косоуры как посредством тяжелой техники, так и вручную.

Уточним: ясно, что вручную возможно смонтировать только ступени весом до 80-100 кг. установка и Переноска ступеней весом 150-180 кг не только проблематична, но и страшна.

• Ступени укладываются на протяжении марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, по окончании чего сверху устанавливается следующий элемент лестницы. Проступи на раствор.

• Чтобы выполнить непредусмотренные при изготовлении элементов монтажные отверстия, употребляется абразивная резка железобетона — бетона алмазными кругами, арматуры — простыми режущими кругами по металлу либо газовым резаком.

Наряду с этим необходимо учитывать, что нарушение арматуры быстро ослабляет конструкцию: при постройке многоэтажных зданий такая доработка запрещена. Алмазное бурение отверстий бетоне наровне с простыми победитовыми бурами употребляется чтобы выполнить дополнительные гнезда при установке ограждений.

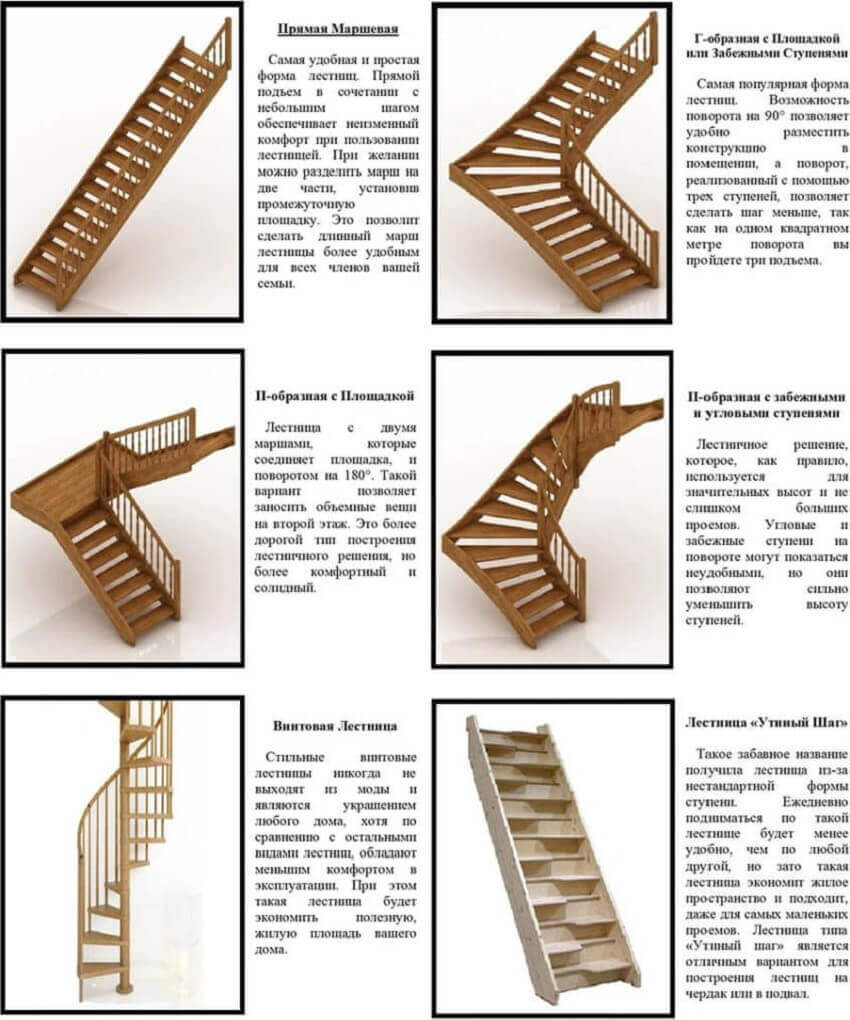

Поворотные лестничные конструкции

Лестница, состоящая из одного единственного марша, называется прямой. Это наиболее простой в разработке и изготовлении тип лестничной конструкции. Нередко именно его выбирают владельцы частных домов, которые планируют оборудовать свое жилье самостоятельно.

В том случае, когда лестница маршевая не может быть ограничена одним пролетом (если количество ступеней превышает 15 шт.), проектируют поворотную конструкцию.

Ее преимуществом становится экономия внутреннего пространства комнаты, а также возможность оборудования подсобного помещения или кладовой под пролетами.

Поворотная лестница маршевая наилучшим образом выполняет свои функции, будучи установленной в углу, образованном двумя смежными стенами.

Исходя из стилистических особенностей интерьера, количества пролетов в конструкции и ее общей высоты, поворотная лестница может быть:

• Круговой (360 градусов).
• Полуоборотной (180 градусов).
• Четвертьоборотной (90 градусов).

Требования к лестницам разного типа

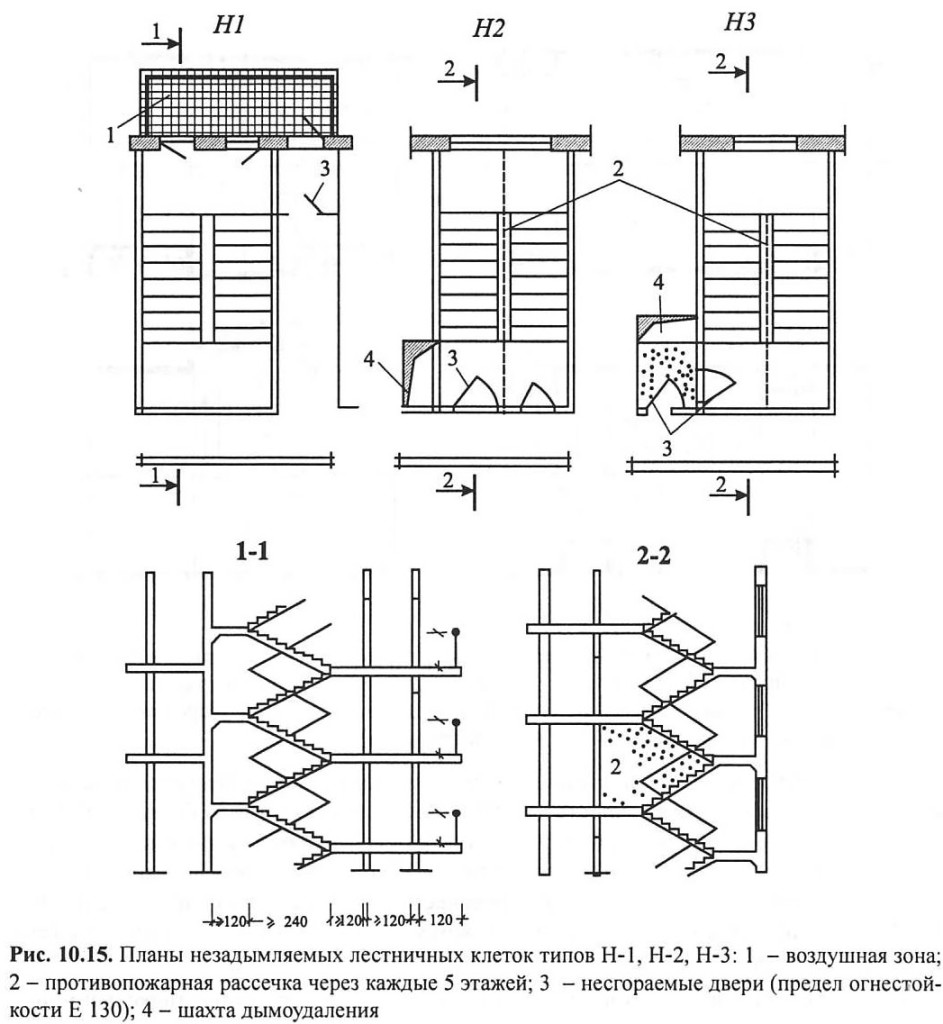

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов. По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Надо отметить, что следование ГОСТам является неукоснительным требованием для конструкций общественных зданий, а СНиП – лишь рекомендации, которых следует придерживаться.

Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей.

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены. Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения. Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Красивая лестница с широким лестничным маршем

Чертеж трехмаршевой лестницы

Правильный расчет лестницы действительно важен, но для наиболее точного проектирования необходимо создать детальный чертеж будущей конструкции. Трехмаршевая лестница, чертеж которой состоит из нескольких элементов, должна полностью соответствовать строительным нормам. Главные элементы, которые наносятся на чертеж, – это разрез и план. Разрез помогает рассчитать высоту и ширину ступенек, длину марша и его уклон. Многие профессиональные инженеры могут высчитать размеры конструкции по ее эскизам. Но для наиболее качественного расчета нужны точные измерения.

Проект трехмаршевой лестницы

Проект трехмаршевой лестницы для дома общей площадью 57,1 м²

Проект деревянной трехмаршевой лестницы для двухэтажного коттеджа

Опытные специалисты помогут не только создать чертеж трехмаршевой лестницы, а и воплотят в интерьере ваши самые смелые мечты

Что же касается плана, то он содержит в себе всю информацию о ширине лестничного марша и размерах площадок. При помощи детализированных изображений можно определить, как именно лестница будет располагаться в пространстве комнаты, решить вопросы стилизации и дизайна. Наиболее часто для проектирования лестниц используют графические программы наряду с другими электронными чертежными системами.

Проект трехмаршевой лестницы позволяет определить, как она будет располагаться в пространстве комнаты

Создать чертеж можно самостоятельно, непосредственно измеряя каждый элемент лестничной клетки, но можно воспользоваться и помощью квалифицированного инженера. Современные программы для проектирования и девайсы способны рассчитать для вас необходимые размеры лестничных маршей. Все, что нужно – правильно произвести замеры и вписать их в соответствующие поля.

Совет! Прежде чем приступать к созданию чертежа в любом графическом редакторе, стоит детально провести замеры площадки для застройки. Лучше сделать зарисовку на листе бумаги, а потом перенести ее в электронный формат.

Благодаря множеству современных программ создавать идеальные трехмаршевые лестницы стало легко. Вооружившись строительными нормами, можно самостоятельно проектировать качественные и надежные лестницы.

Схема создания трехмаршевой лестницы на деревянных косоурах

Трехмаршевая деревянная лестница на косоурах – отличный вариант для загородного дома

С чего начать

Создание конструкции начинают с разработки проекта. Он может быть простым, исполненным на листе бумаги в виде чертежа с размерами, а может выполнен в виде классической проектной документации.

В проекте определяют важнейшие параметры входной группы:

• Способ соединения крыльца с основным зданием.
• Габариты его частей: площадки, лестницы и козырька.
• Величину наклона лестничного марша.

Производятся специальные расчеты финансового и технического характера, рисуется эскиз, а затем и чертеж конструкции, приобретаются материалы, готовится набор инструментов.

Этапы работы

Предварительный расчет

Менеджер ответит на все ваши вопросы, подберет оптимальную конструкцию и рассчитает примерную смету.

Замеры

Инженер-замерщик выедет к вам на объект, сделает измерения и еще раз уточнит конструкцию лестницы.

Проектные работы

Конструктор разработает проект будущей лестницы, точно рассчитает все элементы и места креплений, выполнит рабочие чертежи.

Изготовление

Детали стального основания изготовят на производстве по чертежам с вашими размерами.

Монтаж

На объекте каркас сварят или применят болтовую сборку из крупных узлов, если варить на площадке нельзя. Монтаж одного пролета займет 2-3 часа.

Основные узлы армирования

Вами самостоятельно может быть осуществлено армирование лестницы. Узлы, которые будут описаны ниже, необходимо обустроить с учетом правил. Например, монолитные площадки необходимо армировать не только снизу, но и сверху, тогда как верхняя арматура частично продолжается в лестнице. Верхний арматурный каркас должен быть подобран аналогично нижнему армированию.

Площадки двух маршевых лестниц будут претерпевать большие усилия, поэтому их следует закрепить в стене. Для этого используется один из узлов – железобетонный венец, который углубляется в стену, его размер должен составить 20х20 см. Для фиксации монолитной площадки понадобятся стены из бетонных блоков, бетона или кирпича. В последнем случае в материале делают свободные углубления, тогда как при возведении стен из монолитного бетона в опалубку закладываются деревянные трапеции или пенопластовые изделия, которые тоже представляют узлы армирования. Для увеличения конструктивной жесткости лестницы монолитные площадки должны фиксироваться в арматурном каркасе нижней, а также верхней арматурой.

Делаем лестницу в частном доме

Лестницы в доме могут вести не только на второй этаж. В данном случае существуют конструкции следующих типов:

• наружные: для подъема на крышу, для выхода на чердак, спуска в подвал или гараж, для восхождение на крыльцо;
• внутренние: перемещение между этажами, спуск на цокольный этаж.
