Изготовление чердачной лестницы с люком своими руками

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

   Основным опорным элементом такой лестницы является одна или несколько опорных балок

2. На тетивах. В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

   В этом случае ступени крепятся к внутренним сторонам несущих элементов

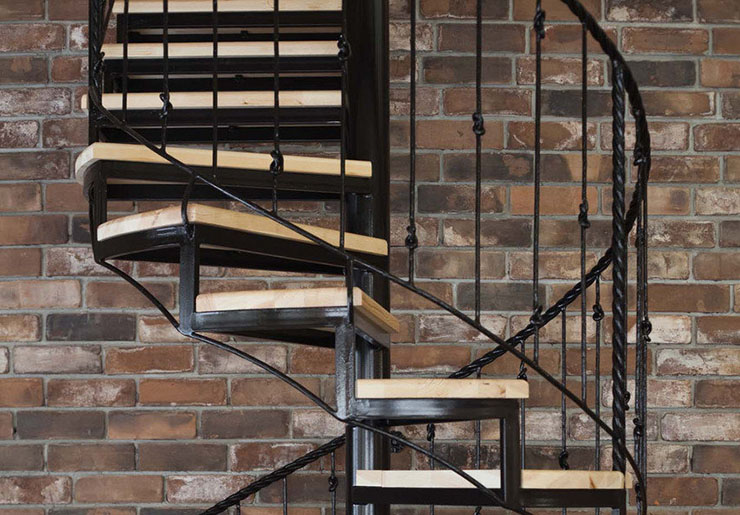

3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

   Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

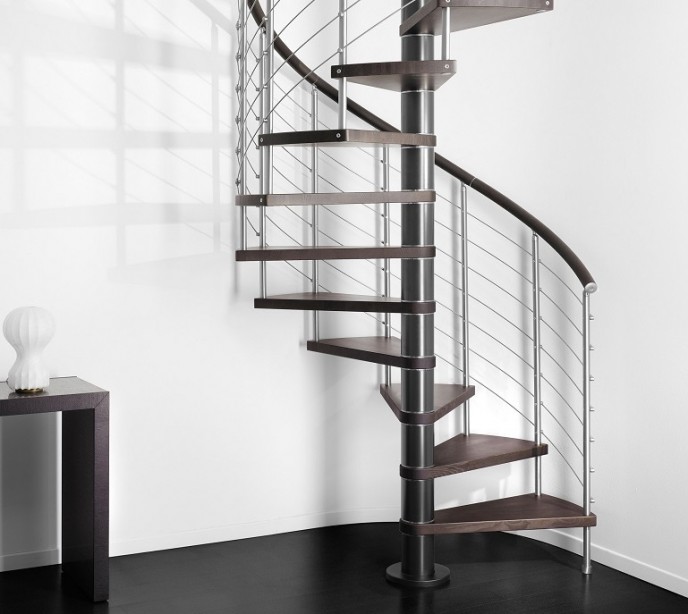

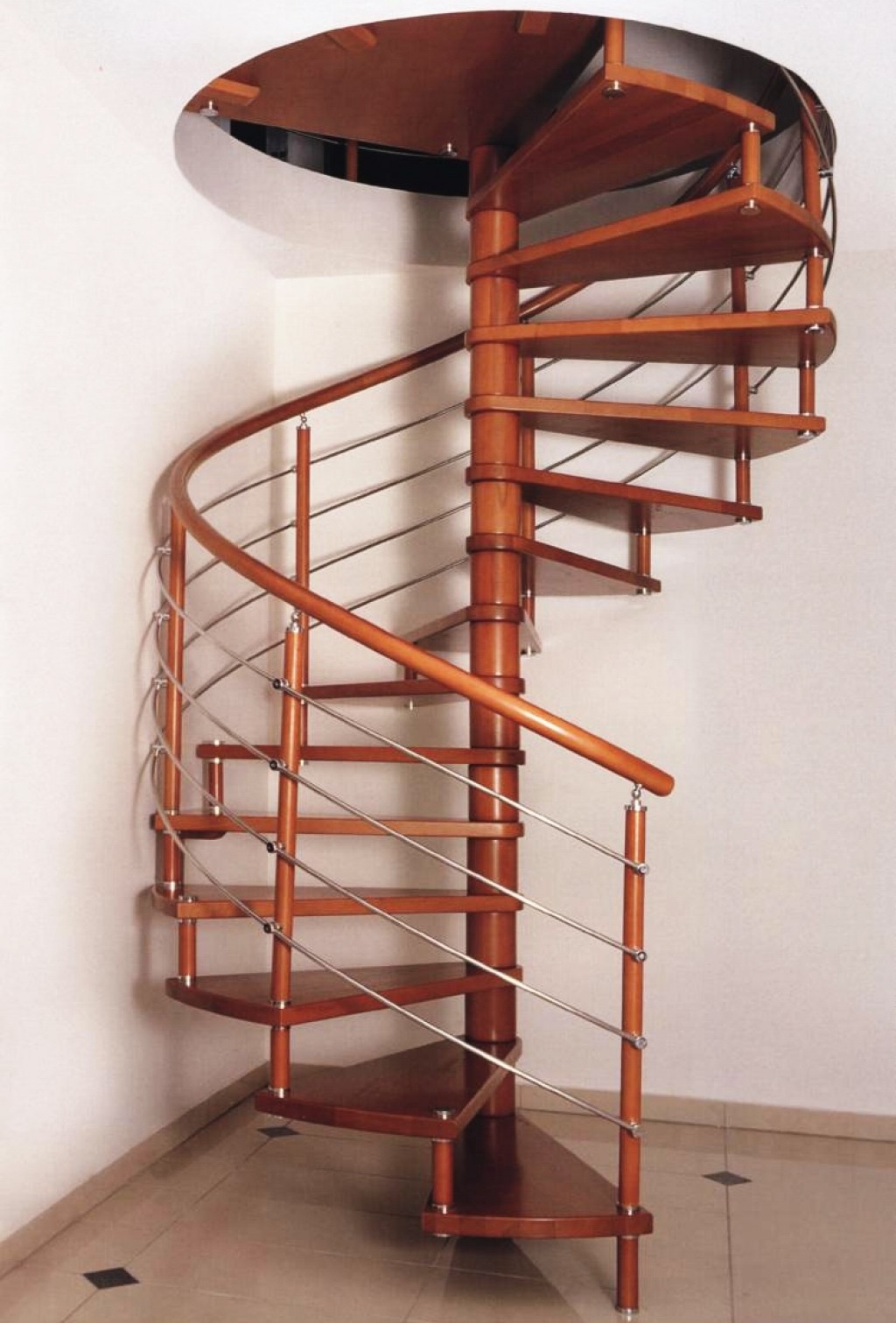

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Виды лестниц для загородных домов

Лестницы для загородных домов подразделяются на два вида:

• маршевые;
• винтовые.

Оба вида имеют как недостатки, так и свои преимущества. Специалисты по дизайну считают, что ключевым критерием для выбора лестницы является площадь помещения и особенности ее конструкции.

Конструкция маршевой лестницы очень проста. С помощью марша соседние лестничные площадки присоединены друг к другу. Она имеет такие преимущества:

• удобство;
• устойчивость;
• способность выдерживать большие нагрузки.

Однако, наряду с этим, маршевая лестница не подходит для домов с небольшой площадью и слишком габаритна. Ее угол наклона и высота ступеней не позволят разместить такую конструкцию в маленьком домике.

Требования к конструкции чердачной лестницы

Главное требование — надежность. Поэтому все притязания должны основываться именно на этом пункте. Широкие ступени позволяют ступать более уверенно. Конструкция должна быть прочной и не шататься. Винтовой вариант очень красиво смотрится, но его удобность и безопасность вызывает проем достаточно широкий, не скупитесь и установите нормальную лестницу с большими ступенями, перилами, тетивой и противоскользящими выемками. Она должна выдерживать как минимум 200 кг. Если вы используете чердак как хранилище, то заталкивать вы туда будете тяжелые грузы, лестница должна выдержать вас и все что вы несете.

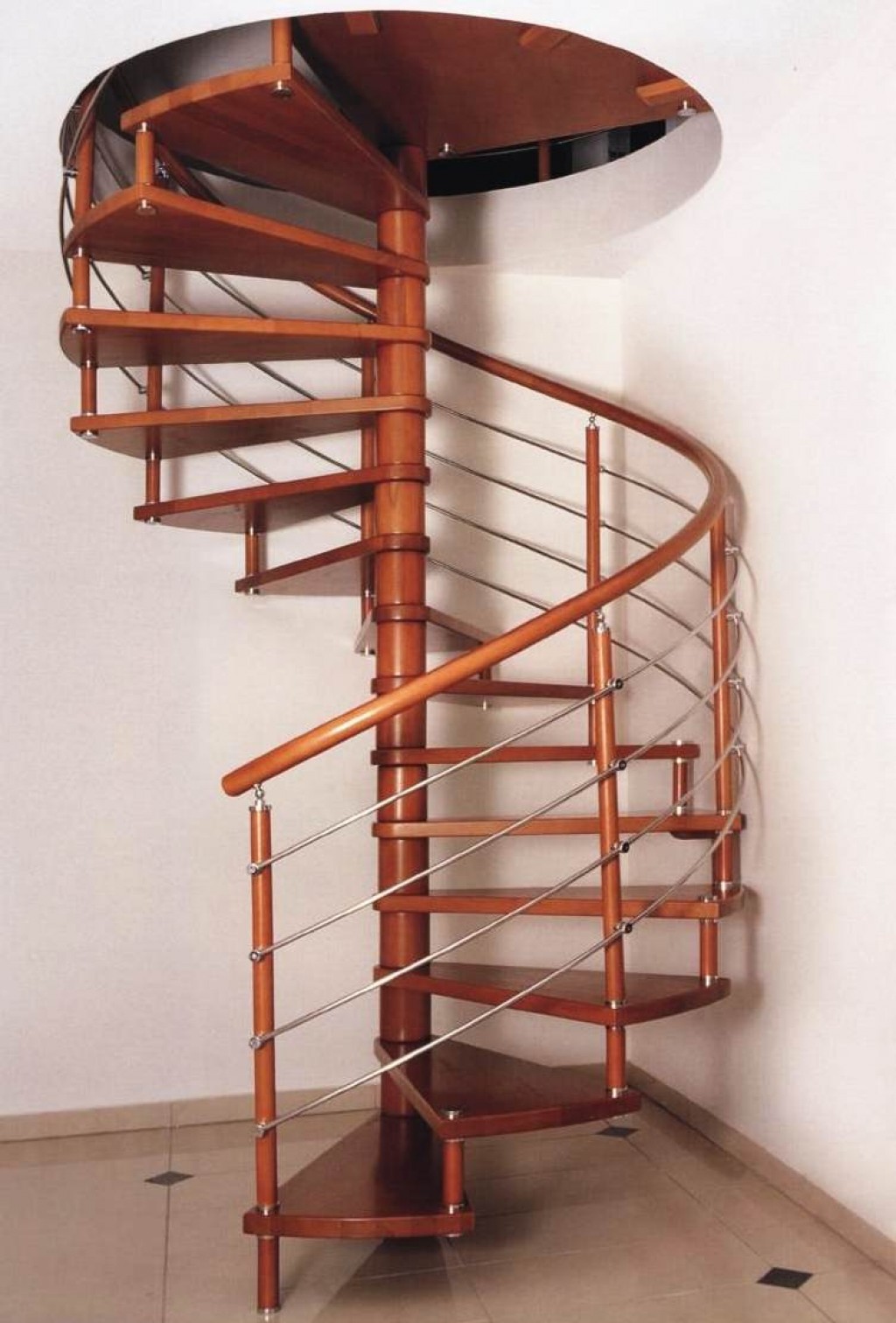

Винтовая лестница на чердак

Самым удобным экзотическим соединением между этажами справедливо признают винтовые лестницы, имеющие широкий марш и перила, позволяют с удобством подняться на чердак. Но и у такого варианта есть определённый недостаток — попросту может не оказаться свободного места для их размещения. Они сочетают в себе определённую легкость, придают внутреннему помещению определенной архитектурной оригинальности, и кроме них имеет ещё практичные преимущества. В целом их послужной список преимуществ выглядит так:

• стоимость покупки, как готового варианта, так и сборки своими руками в несколько раз ниже, чем привычные типы лестниц;
• приятно использовать в домах, где нет интенсивного движения. Скажем, при подъеме на чердак дома;
• занимает мало места. Самые мини-экземпляры занимают площадь меньше 1-го квадратного метра. Конечно, говорить о переноске габаритных предметов с чердака или между этажами не приходится, но они для этого и не предназначаются.

При строительстве винтовой лестницы на чердак неизменно важным является наличие опоры, на которой вся система и будет держаться. А вот художественные особенности выполнения этих опор, ведущих на чердак, размещение ступенек — это всё зависит исключительно от полёта фантазии и законов физики. Для достижения повышенной безопасности при строительстве винтовой лестницы на чердак необходимо придерживаться нескольких пунктов:

1. Ширина ступенек должна получиться не менее 20 сантиметров в центре. Почему именно в центре? Дело в том, что завиваясь, винтовые лестницы не дают мастерам такого раздолья как при строительстве обычных, но так как люди ходят в основном по центру, то должна быть достаточная площадка для опоры ноги.
2. Предусмотреть достаточную высоту прохода, чтобы человек мог без проблем подняться к следующему витку. Обычно за норму принимается, что расстояние от ступеньки к потолку должно составлять 200 сантиметров.
3. Для придания стойкости всей конструкции необходимо использовать толстостенную металлическую трубу, которая сможет обеспечить достаточную надежность, чтобы выдержать вес всей конструкции вместе с человеком.
4. Монтаж осуществляется в таком порядке: установка опоры, установка проступней и втулок начиная с низа в последовательном порядке, монтаж ступенек, установка столбцов для перил и собственно сами перила для безопасности.

Вот ещё есть интересная тема со складной винтовой лестницей, которая может быть применена для установки на чердак:

• Лестница в подвал своими руками
• Как сделать угловую лестницу с площадкой
• Чем красить деревянную лестницу
• Как полезно и красиво обустроить место под лестницей

Нормы в отношении уклона и высоты чердачных лестниц

Угол наклона чердачных лестниц определяется следующими принципами:

• Согласно государственным стандартам, угол наклона чердачной лестницы может быть в пределах 45-60°.
• Наиболее удобным считают наклон 45°.
• В складных чердачных лестницах угол может достигать 75°.

Крутизну выбирают с учетом безопасности подъема на чердак, высоты потолков, а также площади, в которую нужно вписать лестницу. Ее высота по строительным нормам может достигать 3,5 м. Такие длинные конструкции часто оснащаются перилами, что связано с повышенным риском падения с такой высоты. Все, что больше длины 3,5 м, уже является основанием, чтобы устраивать стационарную лестницу.

Многие модели чердачных лестниц состоят из секций, поэтому их можно подогнать под конкретную высоту помещения. В остальных случаях конструкцию подрезают. С деревянными лестницами это сделать проще всего, но с металлическими тоже вполне возможно.

Основные параметры чердачной лестницы

Таблица с возможными размерами чердачной лестницы

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

• входные;
• межэтажные;
• подсобные;
• подвальные;
• мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Разновидности раскладной лестницы

Существует четыре основных вида чердачных раздвижных моделей.

Ножницы

Телескопическая лестница

Это компактная система, которая складывается по принципу гармошки. Чаще всего ее изготавливают из легкого металла. Главная особенность конструкции – все детали должны находиться в движении. В связи с этим очень важна прочность каждого соединения. При эксплуатации все места крепления нужно регулярно смазывать, чтобы не образовывалась коррозия. Обработка необходима и для плавной трансформации изделия.

Телескопическая система

Конструкция такого типа подходит, когда на чердак нужно подниматься часто. Например, из него оборудовали утепленное жилое помещение. В телескопическом изделии блоки выдвигаются по очереди, при этом они занимают немного пространства. Главное преимущество такой лестницы заключается в том, что ее можно выдвинуть на любую длину. Она хорошо подходит для помещений с высокими потолками. Но с изделием не смогут справиться маленькие дети и пожилые люди. Им трудно дотягиваться до нижнего блока.

Секционная лестница

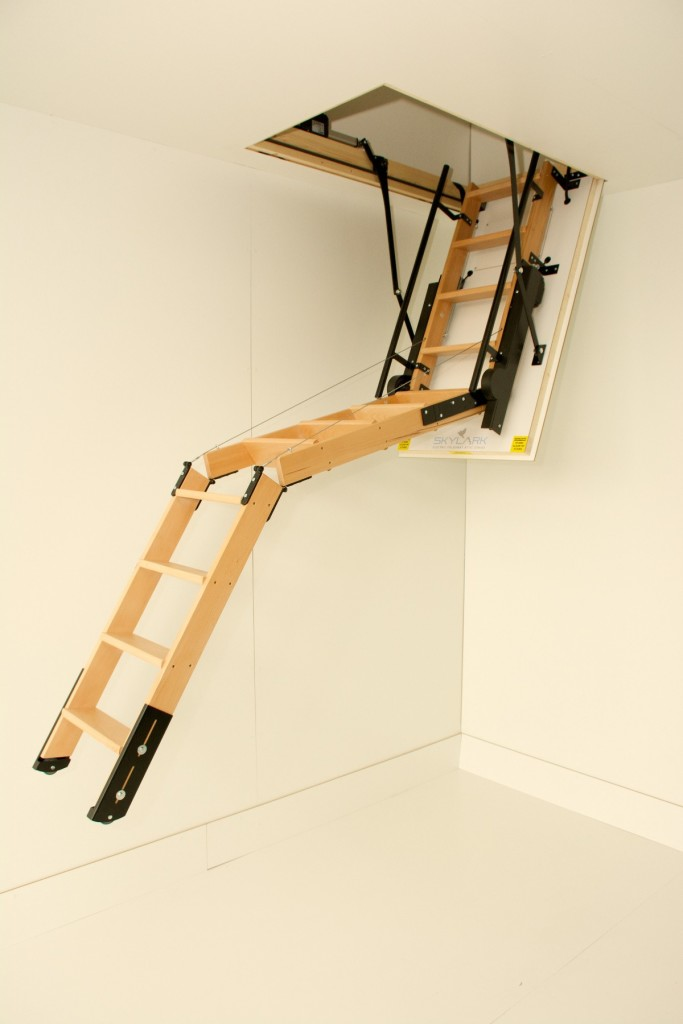

Складная трехсекционная лестница

Этот тип считается самым распространенным. Его чаще всего изготавливают самостоятельно. Конструкция состоит из двух или четырех частей, которые соединяются друг с другом в одну систему. Если складная лестница на второй этаж состоит из двух блоков, механизм будет напоминать принцип книги. При большем количестве частей изделие разбирается как буклет.

Секционная лестница может представлять собой конструкцию, в которой элементы задвигаются друг над другом. Она занимает много места, но относится к самым надежным и безопасным.

Откидную модель самостоятельно изготовить невозможно, для этого требуется специальное оборудование. Она не пользуется популярностью, так как в разобранном виде представляет собой лестничный марш. Для его установки требуется много места. Конструкция состоит из тетивы и ступеней, которые к ней прикрепляются.

Виды складных мансардных лестниц

Складные лестницы изготавливают из алюминия, дерева (например, чердачные лестницы Факро изготавливают из отборного соснового бруса, другие производители используют также бук, клен и дуб) или совмещают в конструкции оба эти материала. В этом случае деревянные ступеньки позволяют уменьшить вес конструкции, а металлический механизм и крепления придают лестнице дополнительную прочность.

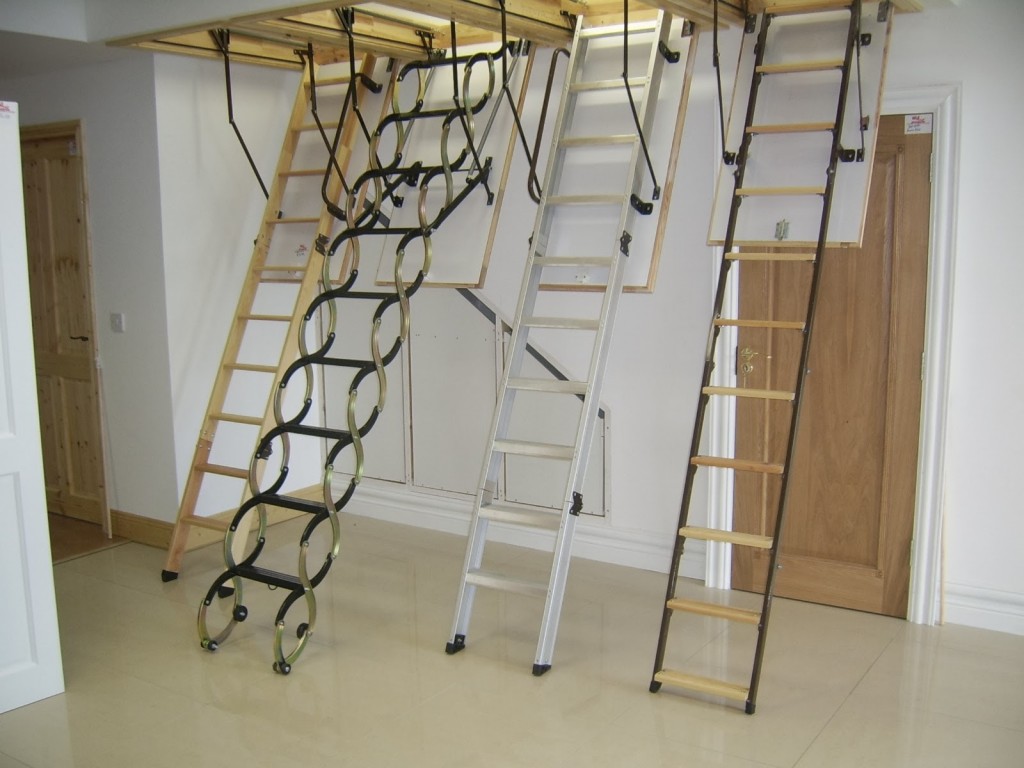

Существует несколько видов складных чердачных лестниц:

• выдвижные (ножничные);
• раздвижные;
• раскладные;
• откидные.

Примеры использования переносных (приставных) лестниц

Выдвижная чердачная лестница чаще всего выполнена целиком из металла и внешне напоминает гармошку с овальными или ромбовидными секциями. Этот вид лестниц чрезвычайно компактен и дает минимальную нагрузку на люк, однако он имеет один серьезный недостаток. Со временем выдвижные лестницы начинают скрипеть, поэтому их периодически придется смазывать. К появлению скрипа может также привести дешевый некачественный материал или неправильная сборка.

Раздвижные или телескопические чердачные лестницы не особенно популярны на отечественном рынке. Их изготавливают из алюминия, и они имеют вид отдельных металлических трубок, складывающихся друг в друга. Ступени лестницы в сложенном виде плотно прилегают друг к другу, а в раскрытом виде четко фиксируются на определенном расстоянии друг от друга. Эта конструкция имеет ограничения по весу и не отличается особой устойчивостью.

Раздвижная телескопическая лестница для мансарды

Раскладные лестницы состоят из двух-четырех секций, первая из которых накрепко зафиксирована в крышке люка и полностью совпадает с его размером. Остальные секции, раскрываясь, приобретают вид обычной лестницы. Такая их подвижность объясняется наличием шарнирных петель или кареток. Этот вид не отличается особой компактностью, однако он очень популярен. Производят раскладные лестницы из металла, дерева и комбинируя два эти материала.

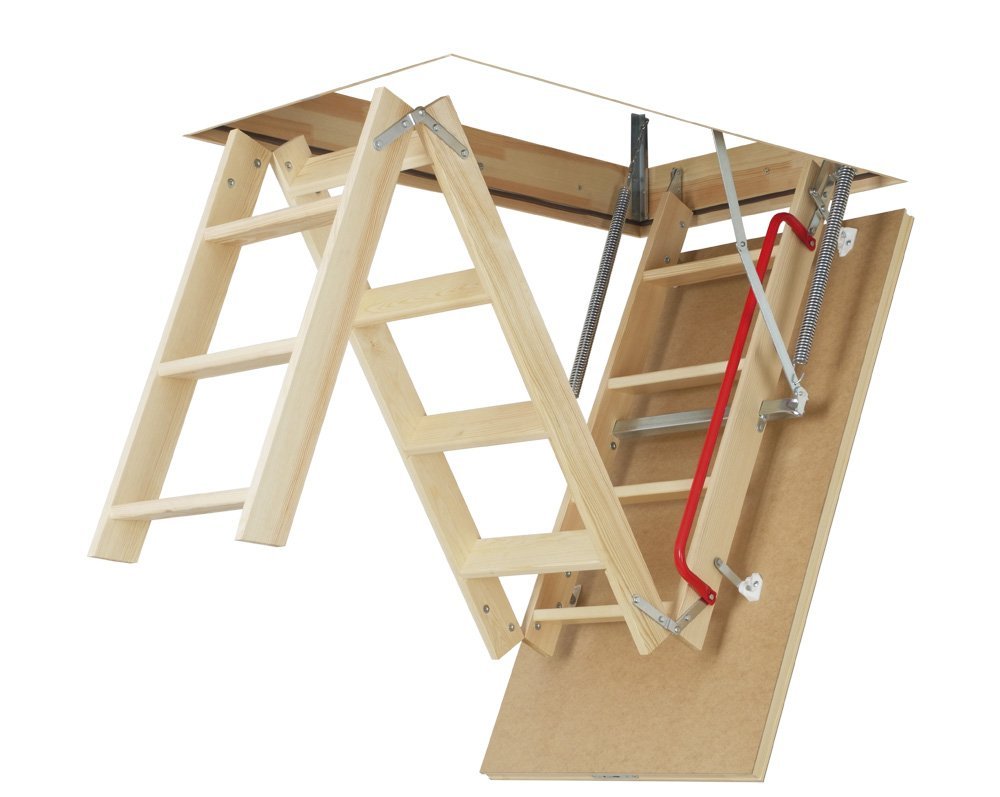

Конструкция раскладной чердачной лестницы с люком

Откидные лестницы отличаются достаточно сложной конструкцией, но обеспечивают максимальную экономию пространства и идеальный порядок. В сложенном виде такая лестница закреплена на стене. Ступени фиксируются на тетиве карточными петлями. Откидные лестницы не зависят от люка.

Складные чердачные лестницы оборудованы люком, в котором и скрывается весь механизм. Люк выполняет не только эстетические функции, но и позволяет обеспечить надежную звуко-, паро- и теплоизоляцию. С этой целью крышку люка утепляют с помощью пенополистирола или минеральной ваты, крепят сверху пароизоляционную пленку и наносят финишное декоративное покрытие. Для большего эффекта люк часто доукомплектован уплотнителем.

Принцип складывания/раскладывания мансардной лестницы

Виды чердачных лестниц

В основном выделяют такие лестницы:

• Деревянные складные.
• Раздвижные и телескопические.
• Стационарные.

Попробуем разобраться, что они собой представляют, и в каких вариантах лучше всего использовать тот или иной вид конструкции.

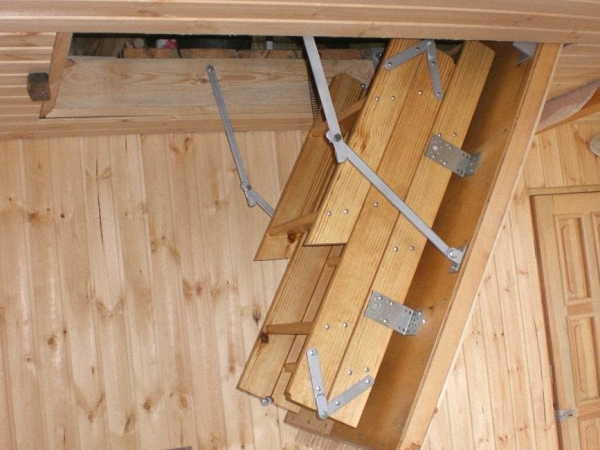

Деревянные складные лестницы на чердак

изготавливаются из натуральных материалов. В основном используют сосну, которую можно заготовить в зимний период. Почему именно этот вид дерева? Ответ прост – считается самым прочным в данной категории конструкций.

Нужно помнить, что все поверхности обязательно обрабатываются антисептиками, которые помогут избежать грибка, и других ненужных проявлений на поверхности, таких например как плесень. Также обработка обеспечит защиту от насекомых, которые любят портить древесину.

Складные лестницы могут быть поделены на несколько секций, которые соответственно складываются и прячутся в потолок. То место, куда мы прячем лестницу, красится под цвет самого потолка, чтобы визуально ничего не выделялось.

Принцип работы лестницы весьма прост – идея в том, чтобы с помощью специального стержня крышка люка откидывалась, затем фиксировалась пружинами. Вручную лестница подтягивается и раскладывается, после чего можно подыматься наверх.

В закрытом варианте крышка люка зафиксирована с помощью пружинного механизма и замка, который не позволяет произвольного открывания механизма. Обычная нагрузка на складную конструкцию составляет около 160 килограмм.

Раздвижные и телескопические чердачные лестницы

Такой вариант обычно используют в домиках, где достаточно высокие потолки, или же совсем нет места для установки складной или стационарной лестницы.

Основной принцип работы телескопической лестницы как в телескопе (откуда собственно и пошло название) – один лестничный марш будет убираться в другой. Верхняя часть конструкции крепиться в крышке люка, а вторая опускается по специальным металлическим фиксаторам.

Раздвижная лестница будет напоминать по своей конструкции гармошку или ножницы.

Для обоих вариантов весьма удобно то, что можно доставлять любое количество секций лестницы в длину, в зависимости от высоты потолка.

Стационарная деревянная и каменная чердачная лестница

Они устанавливается в том случае, если вам нужен постоянный доступ в помещение. Кстати такие лестницы используются не только в варианте чердака, но и как межэтажные. Ступени у стационарных чердачных лестниц могут быть деревянные или каменные, перила — металлические, каменные или также из дерева.

Стоит отметить тот факт, что именно этот вариант будет самым надёжным и устойчивым по сравнению с вышеперечисленными ранее.

Основной козырь – целостность и жёсткое крепление. Обычно в комплект входит утеплённая крышка люка, что весьма актуально, если у вас не отапливается в зимний период.

Угол наклона лестницы в среднем 55 градусов, а в основу заложен принцип безопасной эксплуатации.

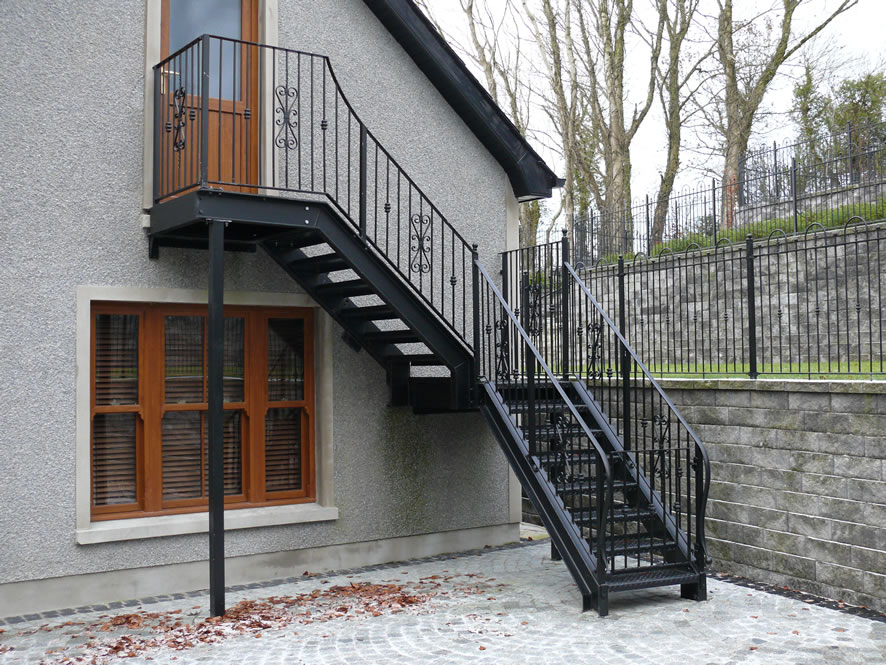

Металлические чердачные лестницы

Также лестница, ведущая на чердак, может быть целиком сделана из металла, и перила и ступени, или же стальным может быть лишь каркас лестницы и перила, а ступени сделаны из дерева — это более экономичный вариант.

Прямые лестницы на чердак

Плюс не забываем, что лестницы также могут отличаться по форме конструкции — прямые или витые. На даче чаще всего устанавливают самый простой вариант — прямую чердачную лестницу, так как он еще и самый экономичный. Обычную деревянную, металлическую телескопическую, складную или стационарную, но прямую.

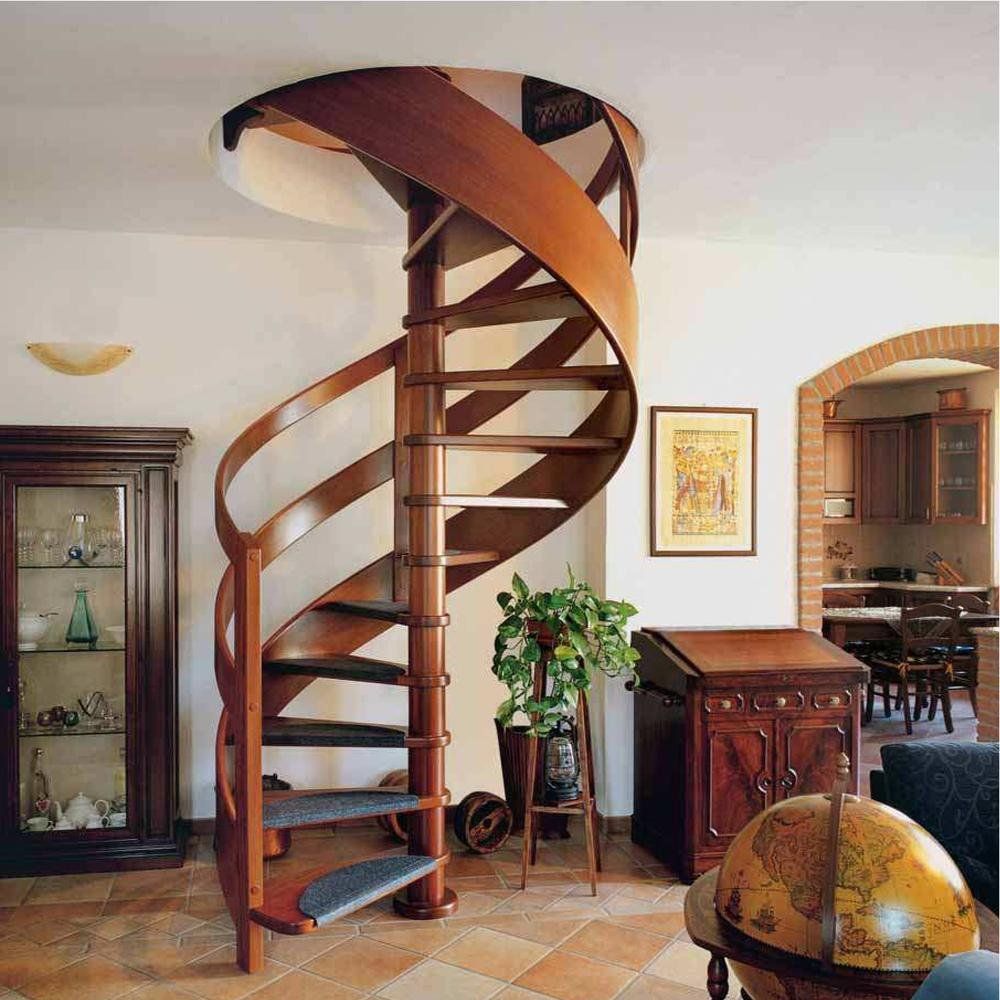

Витые лестницы на чердак

А вот в частном доме более стильно смотрится ведущая на чердак витая лестница. Конечно, такой вариант стоит дороже, но зато и выглядит она более презентабельно — можно легко вписать в интерьер гостиной, и места занимает в комнате гораздо меньше.

Необходимые инструменты и расходные материалы

Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.

Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:

• пила или электролобзик;
• дрель или шуруповерт с набором бит;
• рулетка;
• саморезы по дереву;
• анкера, уголки и навесные крючки;
• цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
• 4–6 петель карточного типа;
• брус с толщиной 3–4 см.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Винтовые лестницы из дерева и труб

Собрать лестницу можно из полипропиленовой трубы.

Использование полипропиленовой трубы для изготовления лестничных конструкций, имеет целый ряд преимуществ:

• Надежность;
• Долгий срок службы;
• Быстрый монтаж;
• Установка в помещении и на улице;
• Низкая цена.

Сделать лестницу можно и из проф. труб, используя швеллера. Технология, по которой изготовляются подобные лестничные, позволяет выполнить окрашивание их каркаса в различные цвета. Это дает возможность подобрать цвет, который будет лучшим образом сочетаться с общим интерьером того помещения, где монтирована лестничная конструкция.

Изготовление своими руками

Если есть желание сэкономить на чердачной лестнице и изготовить её самостоятельно, сделать это вполне возможно. Лестница на чердак своими руками обычно производится из дерева. Все деревянные детали лестницы должны быть обработаны антисептиками, а также средствами от пожара и против насекомых-вредителей.

При подготовке материала и механизмов для изготовления конструкции своими руками следует учесть несколько моментов:

• элементы лестницы должны быть прочными;
• вес всей конструкции не должен давать чрезмерную нагрузку на чердачное перекрытие;
• все узлы сооружения должны функционировать без затруднений, не вызывая проблем с раскладыванием и сбором системы.

Для работы понадобятся: стремянка, пила, шуруповёрт, рулетка, карандаш, саморезы, болты, шарниры, карточные петли, уголки, крюк, замок для фиксации крышки, ручка. Конструкцию лестницы можно изготовить из следующих материалов: двух брусков с сечением 5х5 см (для направляющих), досок толщиной 2 см (для ступеней), отрезка фанеры толщиной 1 см (для крышки люка), досок толщиной 3 см (для изготовления короба).

Крепление ступеней будет производиться на тетивах, в противном случае её невозможно сложить.

Пошаговая инструкция по изготовлению трёхсекционной лестницы:

1. Производятся замеры помещения, готовится чертёж конструкции.
2. Вырезается проём в потолке для размещения лестницы.
3. В проём монтируется короб. Для этого понадобятся подготовленные доски и металлические уголки. Зазоры между стенками короба и перекрытием заполняются монтажной пеной.
4. Отпиливаются заготовки для производства крышки, тетив и ступеней. Тетивы первой секции должны иметь длину на 10 см меньше, чем длина проёма. Длина направляющих второго колена уменьшается ещё на 10 см по сравнению с первым. Размер третьего сегмента определяется по остаточному принципу.
5. В тетивах вырезаются пазы для установки ступеней.
6. Все подготовленные элементы лестницы должны быть отшлифованы, внешние кромки ступенек закругляются.
7. Ступени монтируются к тетивам при помощи саморезов и проклейки места стыка.
8. Используя петли, колена соединяют между собой. После сборки звеньев лестницу обязательно следует проверить на работоспособность.
9. Крышка люка монтируется в подготовленный проём. В неё устанавливается замок, а также ручка с внешней стороны для удобства открывания.
10. Конструкция закрепляется на крышке (при помощи уголков и болтов).
11. При желании крышку можно утеплить. В качестве теплоизоляции можно использовать пенопласт.
12. Конструкцию лучше окрасить. Для этого сначала её обрабатывают грунтовкой, а после высыхания наносят слой декоративного состава.
13. Для большей безопасности рекомендуется установить на крышке поручни.
14. С внешней стороны крышка отделывается покрытием, подходящим к облицовке интерьера.
15. Для более устойчивого положения на тетивы надеваются пластиковые наконечники.
16. Компактная и безопасная складная лестница на чердак, сделанная своими руками, готова.

Чердачные лестницы, изготовленные самостоятельно или приобретённые в готовом виде, позволят обеспечить лёгкий и безопасный доступ к чердачному помещению.

Пошаговое изготовление

Если вы решились делать лестницу на чердак своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Самодельная конструкция не представляет ничего сложного, если подойти к процессу ее воплощения правильно.

Первым делом нужно подобрать все необходимые инструменты и приобрести материалы, которые точно понадобятся в работе. После этого будет идти монтаж простой приставной лестницы, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

Как только место для восхождения на чердак было определено, нужно вырезать прямоугольное окно в потолке и заняться сооружением крышки люка. Для этого нужно использовать брус 5 на 5 сантиметров, который разрезается, исходя из габаритов готового отверстия в потолке. Когда конструкция будет скреплена, сверху набивается фанера в десять миллиметров толщиной. Когда все готово, нужно примерить получившуюся крышку, и если вы подошло, ее нужно закрепить при помощи петель.

Как только установка люка завершена, можно приступать к изготовлению лестницы. Сделать это самому просто, особенно если был выбран вариант складной конструкции. Для этого нужно использовать приставную лестницу, к которой с обеих сторон прикручиваются брусья. Внизу нужно закрепить их надежно, а сверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Для того, чтобы такую лестницу не повело, нужно сделать дополнительные планки жесткости, которые набиваются по диагонали.

Две части складной конструкции нужно соединить при помощи петель. Верхняя часть всей лестницы крепится к люку анкерами, а нижняя складная часть крепится крючком, что предотвращает ее самостоятельное открывание. Готовый подъемный механизм прижимается к стене и фиксируется.

Можно изготовить чердачную лестницу из трех частей, которая будет складываться и прятаться в люк. Для этого приставную лесенку делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, которой хватит для постановки ее на пол. Все части должны фиксироваться петлями, работу которых нужно тщательно проверить. Лестницу нужно хорошо отшлифовать и покрыть лаком.

Что подразумевается под правильным выбором конструкции

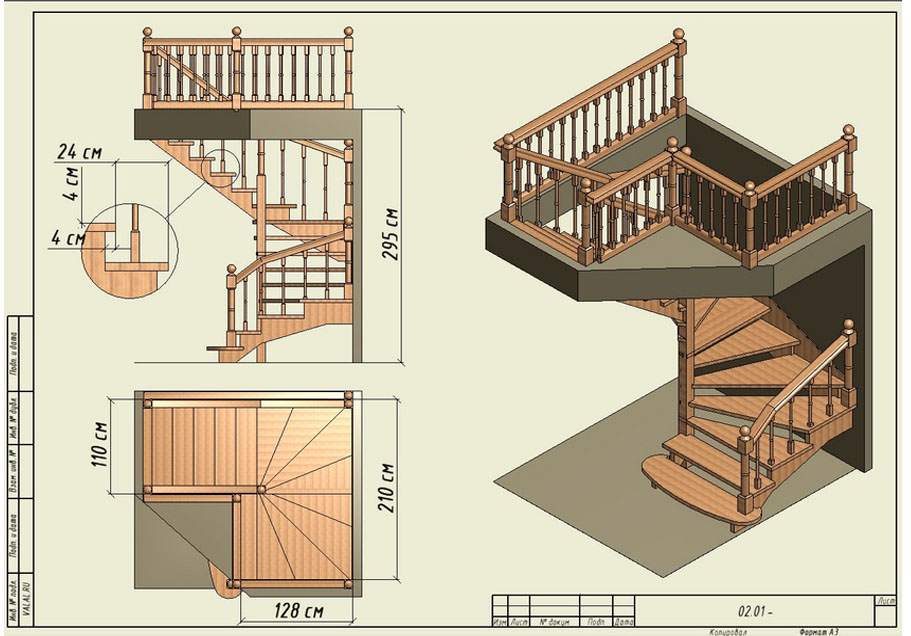

Пример конструкции лестницы

Прежде всего, выбор подходящего её вида. Всего таковых два – лестница могут быть:

b) Складными в разных их модификациях:

— А также лестницами, освещёнными электроприводом.

Правильный выбор подходящего вида лестниц требует обязательного учёта следующих факторов:

Наличия свободного пространства. При достаточном его количестве подойдут стационарные лестницы, ничем, по своей сути, не отличающиеся от всех прочих лестниц дома: имеющих тот же материал, тот же стиль исполнения, тот же размер. Они не нарушат гармонии дизайна и интерьера дома, на радость его владельцу и, в особенности, владелице. При недостаточном же его количестве подойдёт более демократичный вариант: складные лестницы. В сравнении со стационарными, их не отличает внешняя незыблемость и монументальность, но это отнюдь не означает, что они обладают меньшей надёжностью и безопасностью; Характера потенциального владельца

Если подниматься и спускаться по чердачной лестнице придётся, в основном, пожилым людям, необходимо обратить повышенное внимание на её удобство и безопасность. При наличии же в доме детей, необходимо ограничить для них несанкционированный доступ к чердаку, и в этом случае оптимальным вариантом будут лестницы нестационарные

На последних стоит остановиться подробней.

Особенности нестационарных чердачных лестниц

На рисунке показан образец нестационарной чердачной лестницы

Нестационарные складные чердачные лестницы можно легко сделать своими руками, имея определённые строительные и инженерные навыки. Впрочем, такие конструкции активно предлагаются многими производителями по вполне приемлемым ценам.

Если подобные лестницы выдвижные, они, конечно, не послужат украшением комнаты, зато прекрасно скроются в чердачном люке после использования и абсолютно не нарушают интерьер дома.

Если они раздвижные, их можно использовать там, где не хватает места даже для компактной складной. Так, в обычных раздвижных лестницах насчитывается 3 – 4 секции, раздвижная же состоит только из двух, при этом её качество, прочность и надёжность от этого не страдает. Они идеальны для дачных домов, особенно в тех случаях, когда постоянный доступ на чердак не требуется. Кроме того, их конструкция позволяет убирать или добавлять секции в зависимости от высоты помещения.

Кстати, при строительстве современных домов для выхода на чердак лучше использовать не чердачную дверь (она нецелесообразна с точки зрения эффективности использования пространства), а чердачный люк, на котором крепится лестница, складываясь так, чтобы могла скрываться в потолке. Люк хорошо утепляется, чтобы сквозь него не уходило тепло, а также на него устанавливается замок, дабы воспрепятствовать проникновению на чердак посторонних.

Бывают случаи, когда хозяин решает установить лестницу самостоятельно. О чём в этом случае необходимо помнить?

Прежде всего, о правильном расчёте чердачной лестницы, требующем:

· расстояния между ступеньками: если оно чересчур велико, оно затруднит подъём, если чересчур мало – не только затруднит, но и сделает его опасным;

· прочности боковых и вертикальных балок, определяющих максимальную нагрузку, которую способна выдерживать лестница;

· угла, под которым будет устанавливаться лестница (оптимальный угол – в 60 – 70 0 ). Увеличение угла наклона угрожает удобству и безопасности лестницы, уменьшение – не позволяет ей вписаться в отведённое для неё пространство).

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов.

На постройку годится просушенная древесина следующих пород:

• дуб;
• бук;
• ясень;
• осина;
• хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

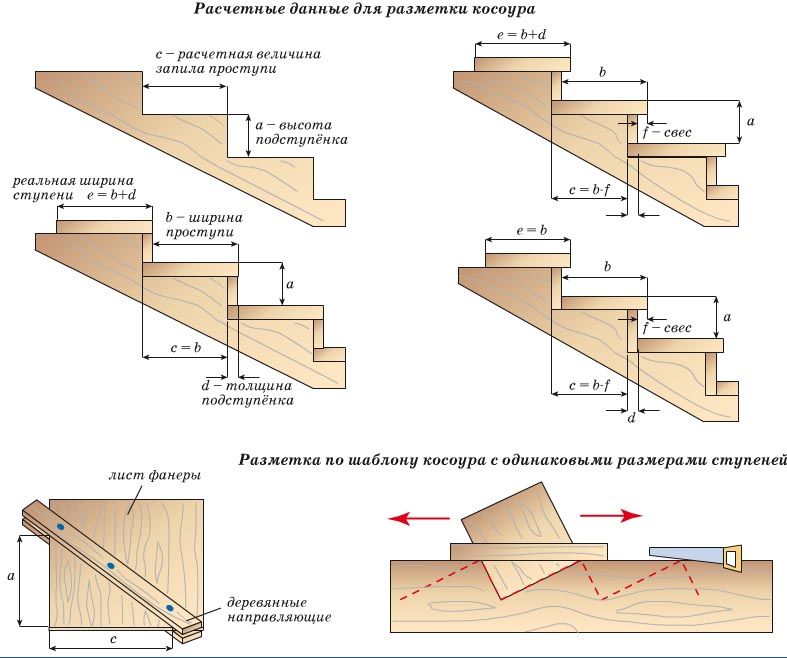

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

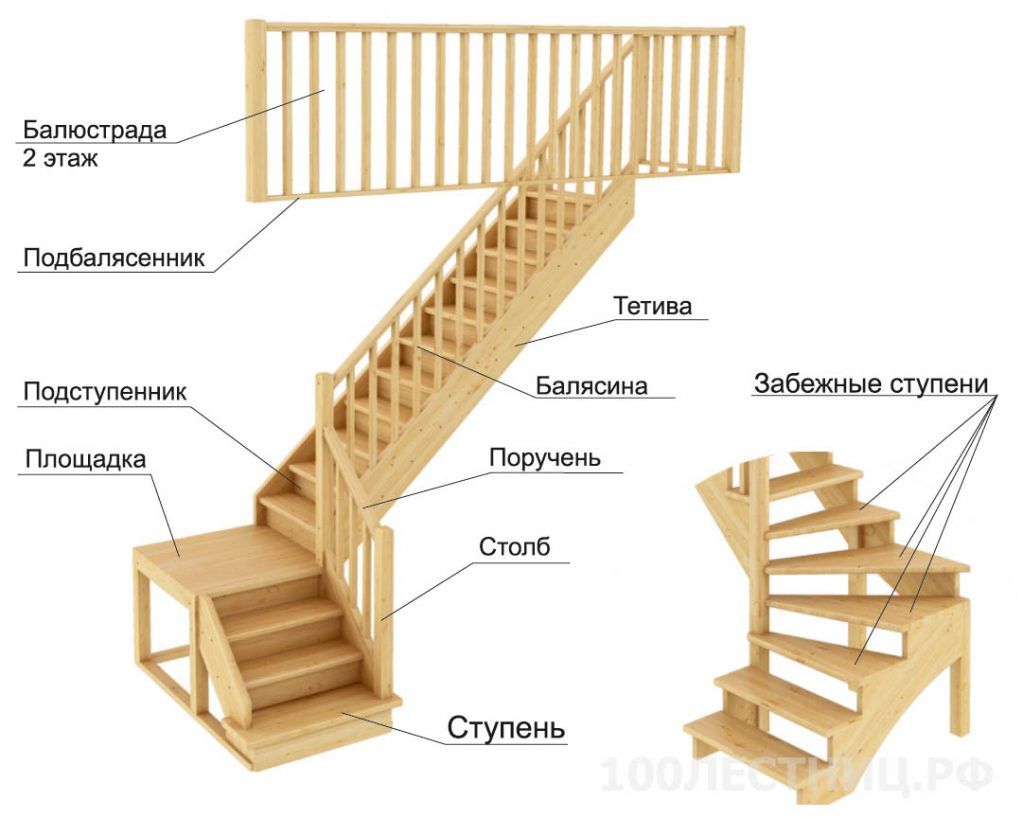

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно.

Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

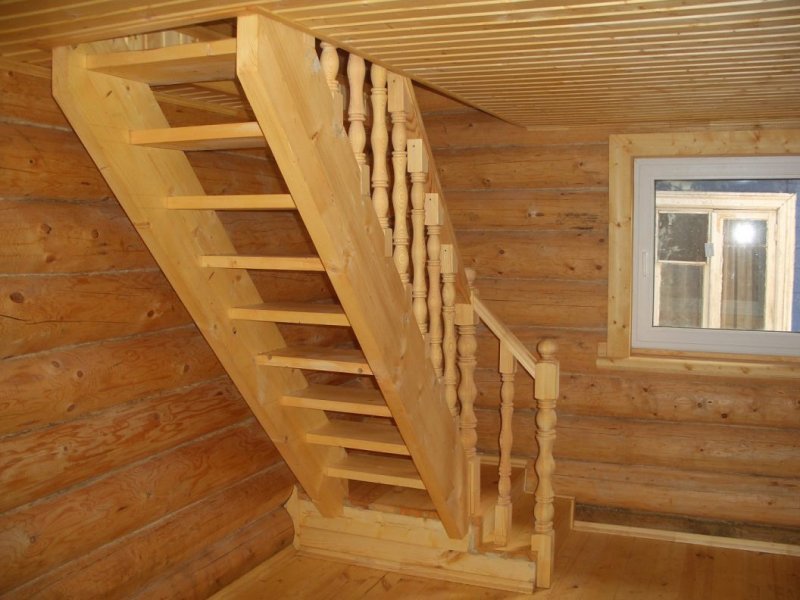

• Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения. Схема и чертеж стационарной деревянной лестницы на чердак

  Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

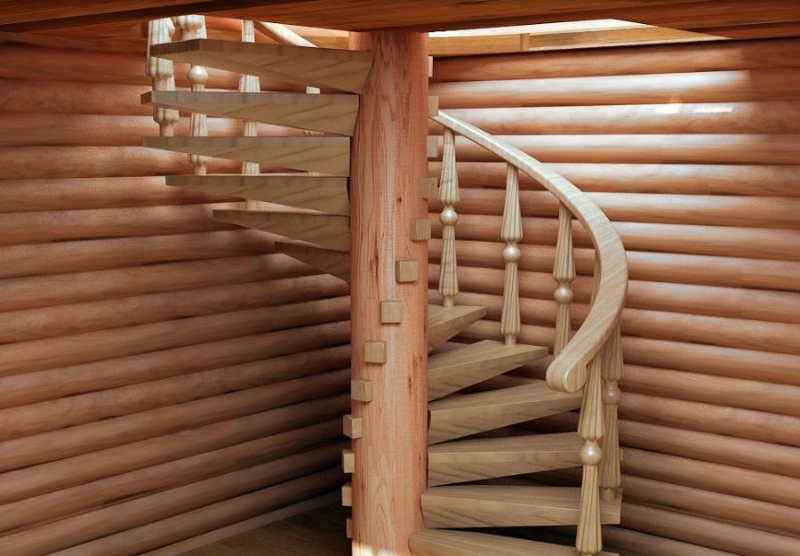

• Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:
  • расчет радиуса всей конструкции;
  • радиус, проведенный через середину ступени;
  • параметры ступеней, их количество и высота между ними;
  • высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Сама последовательность изготовления лестницы проста:

• отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
• в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
• монтируются ступени;
• на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.. Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.

Лестницы из массива

Лестничные конструкции из дерева могут добавить каждому помещению неповторимой гармонии и стиля. Большинство дизайнеров сошлись во мнении, что древесный массив дает дополнительную энергию, которая позитивно влияет на человека. Помимо того, данный стройматериал не выделяет различных опасных для здоровья веществ. В конструкции не применяются опасные стройматериалы, которые могут нанести вред.

К достоинствам древесных конструкций можно отнести:

• Экологичность;
• Эстетичность;
• Красивая, теплая структура;
• Долговечность;
• Надежность.
