Материалы и расчеты лестницы своими руками из дерева 3 важных шага

Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

• ГОСТ Покрытия лакокрасочные. Группы, технические требования и обозначения
• ГОСТ Покрытия металлические и неметаллические. Методы контроля
• ГОСТ 166-89. Штангенциркули. Технические условия
• ГОСТ 427-75. Линейки измерительные металлические. Технические условия
• ГОСТ 5264-80. Ручная дуговая сварка. Сварные соединения
• ГОСТ 7502-89. Рулетки измерительные металлические. Технические условия
• ГОСТ 23118-99. Конструкции стальные строительные. Общие технические условия
• ГОСТ 25772-83. Ограждения лестниц, балконов и крыш стальные. Общие технические требования.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежегодно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Почему наши калькуляторы лестниц лучше?

Тесное сотрудничество с производителями лестницВысочайшая детализация чертежей и 3D-моделиИтоговый отчет с перечнем необходимых материаловГотовая смета для изготовления конструкции подрядчикомТехническая поддержка помогает при работе с калькуляторомПоложительные отзывы и большое количество реализованных проектов

В отличие от других сайтов онлайн калькуляторов лестниц наш проект имеет ряд неоспоримых преимуществ и это не пустые слова, так как вы можете лично проверить все эти утверждения на практике.

• Функциональность конструктора. Вы можете спроектировать конструкцию любого типа и выбрать особенности крепления элементов. В случае ввода недопустимых значений расчет прекратится и будет выведено предупреждение с ошибкой, на прочих ресурсах – расчет произведется в любом случае.
• Рекомендации. В нашем калькуляторе выводятся рекомендации для многих элементов конструкции, например, вы узнаете оптимальные параметры: угла наклона, высоты ступеней, ширины доски ступени, ширины проступи, ширины лестницы, ширины косоуров (верхних, промежуточных, нижних). На других сайтах – только угол наклона.
• Сотрудничество с производителями. Наш отдел разработки тесно сотрудничает с реальными производителями лестничных конструкций, благодаря чему мы уделяем повышенное внимание детализации и креплению отдельных узлов. Профессионалы и частные компании используют наш инструмент повсеместно.
• Готовая смета. В результате расчета пользователь получает итоговый отчет, в котором содержатся все необходимые чертежи, 3D-модель в выбранной проекции и готовая смета на изготовление лестницы, с подробным описанием количества материалов. На других сайтах – только размерности элементов.
• Графика. Большинство посетителей выбирает наш сайт, в том числе, по причине наличия качественной проработанной графики. Помимо того, что чертежи максимально приближены к нормативам технической документации, проекция отдельных элементов на схеме подобрана таким образом, чтобы при распиле сохранялось направление волокон древесины (шва клееных досок).
• Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
• Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета лестницы или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Ежемесячно мы получаем десятки положительных отзывов и благодарностей от пользователей проекта На странице «Отзывы» расположены готовые проекты конструкций, выполненные на основании расчетов наших инструментов.

ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПО ОХРАНЕ ТРУДА В ПОДРАЗДЕЛЕНИЯХ ПОЖАРНОЙ ОХРАНЫ

В соответствии со статьей 209 Трудового кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2002, N 1, ст. 3; 2013, N 52, ст. 6986) и подпунктом Положения о Министерстве труда и социальной защиты Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 19 июня 2012 г. N 610 (Собрание законодательства Российской Федерации, 2012, N 26, ст. 3528), приказываю:

1. Утвердить Правила по охране труда в подразделениях пожарной охраны согласно приложению.

2. Признать утратившим силу приказ Министерства труда и социальной защиты Российской Федерации от 23 декабря 2014 г. N 1100н "Об утверждении Правил по охране труда в подразделениях федеральной противопожарной службы Государственной противопожарной службы" (зарегистрирован Министерством юстиции Российской Федерации 8 мая 2015 г., регистрационный N 37203).

3. Настоящий приказ вступает в силу с 1 января 2021 года и действует до 31 декабря 2025 года.

Министр А.О. КОТЯКОВ

Приложение к приказу Министерства труда и социальной защиты Российской Федерации от 11 декабря 2020 г. N 881н

Виды маршей

Лестничные марши бывают нескольких видов:

• Одинарный. Подобные варианты являются базовыми и максимально простыми. Они сооружаются из последовательного комплекта ступеней. В этой лестнице в роли точек опоры выступает площадка 1 этажа и пол 2 этажа.
• Сложный. Подобные конструкции имеют 2 (или более) марша. В таких сооружениях начало и конец обозначаются площадью 1 и 2 этажа. В промежуточных участках ставятся лишние площадки. Они дают возможность сделать поворот, а также принимают на себя нагрузку, упрощая переход по лестнице.
• Прямой. Незамысловатый и большой марш собран из ряда аналогичных ступеней. Чем значительней уклон, тем скромнее площадь понадобится для сооружения марша.

• Забежный поворотный. В рамках такого марша удастся сделать поворот во время движения. Так есть возможность сэкономить свободное место под установку конструкции. К рядовым ступенькам на выделенных участках примыкают забежные детали. Есть возможность повернуть направление движения от 45 до 180 градусов.
• Поворотный с площадкой. Этот вид марша является сложным. При нем допустимо сделать поворот на выделенной территории подъема. Как правило, градус изменения направления передвижения может составить 90 либо 180 градусов. Иногда выполняются произвольные марши, оснащенные ответвлениями – подобные сооружения начинаются с марша, отличающегося большей шириной, а дальше расходятся по разным направлениям.

Проверка пожарных лестничных конструкций

Перед сдачей объекта в эксплуатацию пожарные лестницы обязательно испытывают. Этим занимаются компании, имеющие лицензии на проведение данного вида работ. К тому же все испытания и проверки проводятся только днем, когда светло. Для этого проверяющие используют проектную документацию, где сравнивают ее с реальной конструкцией.

Обязательно проверяется внешнее состояние лестничной конструкции: окрашена ли, покрыта ли противопожарным составом, каково качество сварных соединений, нет ли отклонений элементов.

Обязательно лестницы проверяются на прочность, для чего к каждому узлу прилагаются определенные нагрузки. К примеру, ступени должны выдерживать вес не менее 180 кг. При этом испытаниям подвергают каждую пятую ступеньку, поэтому процесс длиться не один день. Обязательно нагружают балки, площадки, поручни, ограждения и прочее.

Если после испытания каждого элемента не обнаружены деформации, лестница принимается в эксплуатацию. Результаты испытания актируются. Если были выявлены какие-то недочеты, то в акте они обязательно указываются. Лестница не будет принята в эксплуатацию, пока все недочеты не будут устранены.

Видео:

Виды пожарных лестниц

Существует несколько видов эвакуационных лестниц:

• вертикальные стационарные металлические;
• приставные маршевые;
• многопролетные стационарные маршевые.

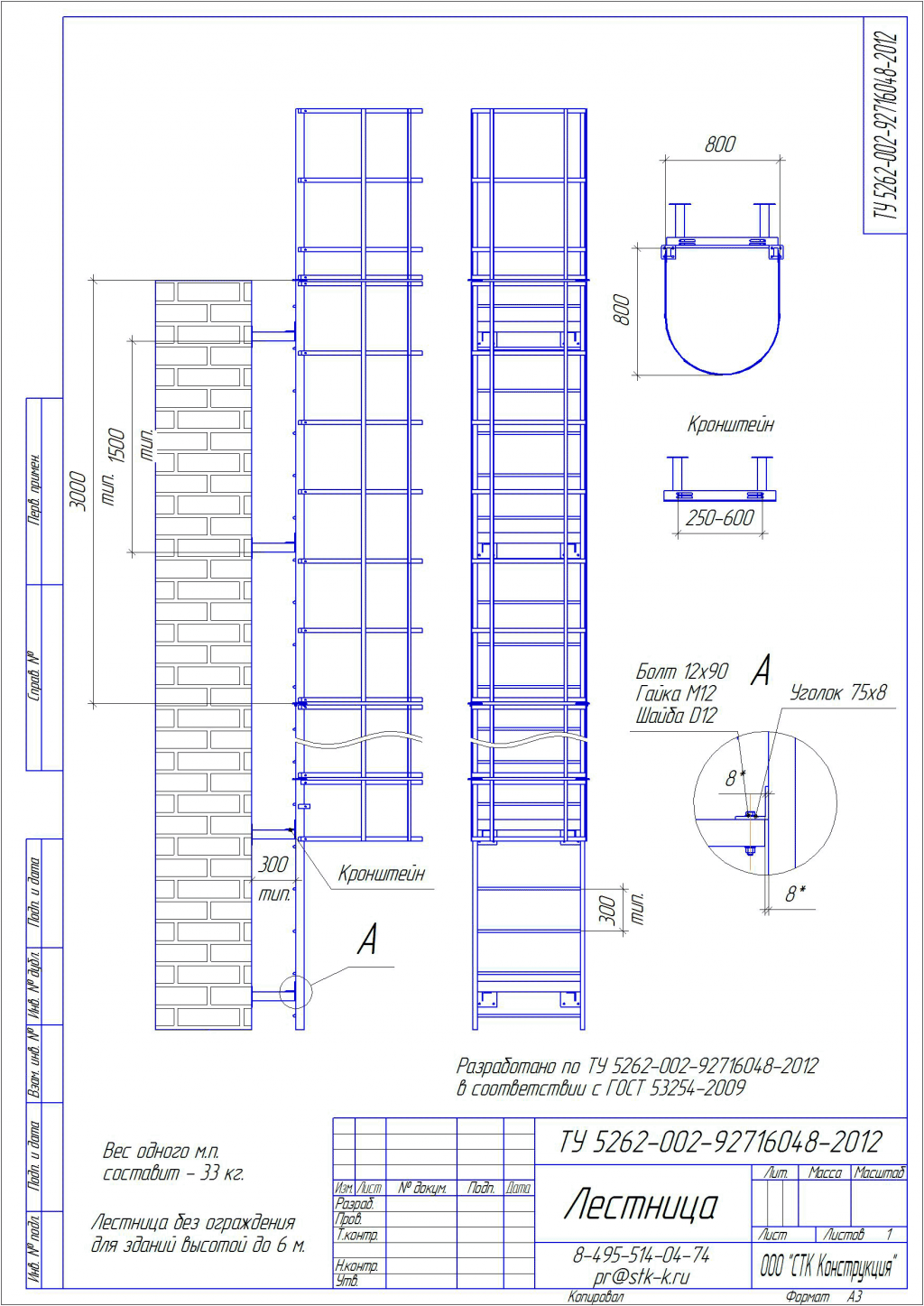

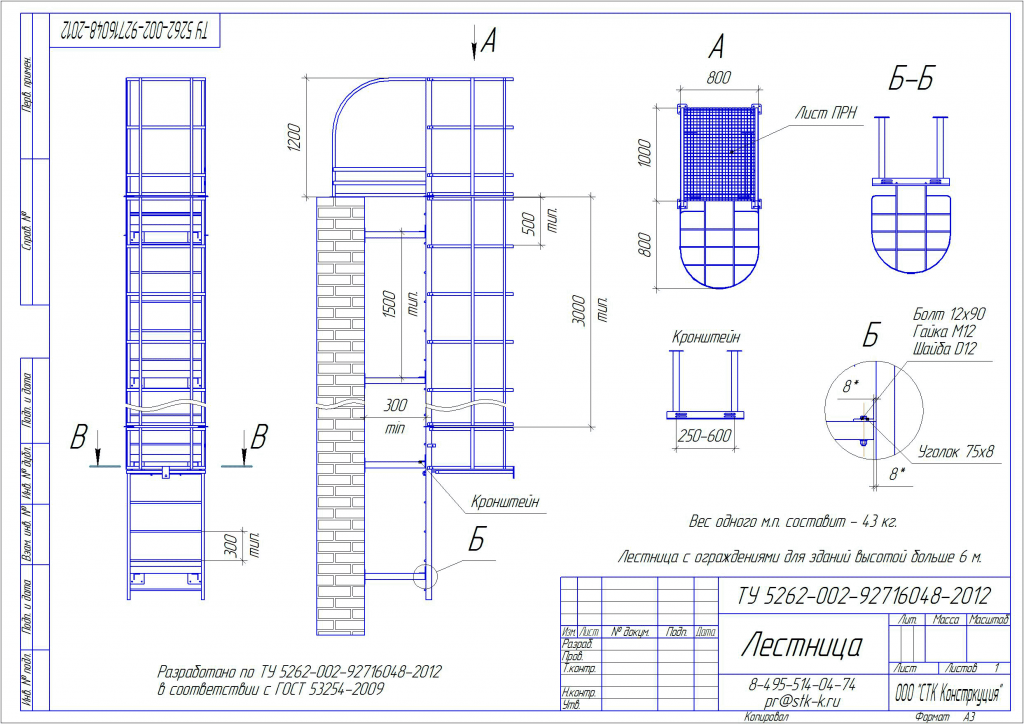

Вертикальные эвакуационные лестницы

Используются в зданиях высотой до 20 м, при чем лестницы на зданиях выше шести метров должны иметь защитное ограждение. Для упрощения доставки и установки, конструкции данного типа обычно изготавливают из отдельных сборных секций. Используются они для обслуживания здания в процессе эксплуатации и осуществления пожаротушения.

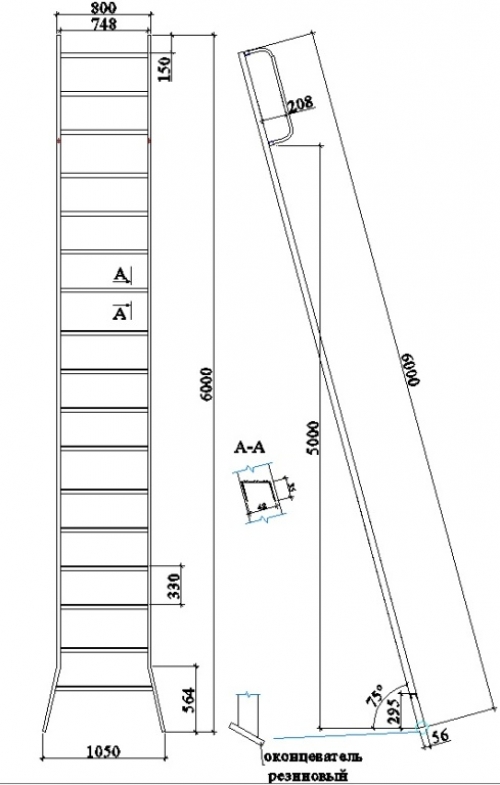

Маршевые приставные

Эти лестницы крепятся к зданию только с одного конца. Их используют для обустройства межэтажных переходов и оснащения здания дополнительными выходами.

Маршевые многопролетные

Многопролетные маршевые лестницы считаются наиболее безопасными и применяются для организации дополнительного доступа к кровле гражданских и промышленных зданий и в качестве эвакуационного выхода. Монтаж лестницы осуществляется при помощи болтовых соединений, что снижает необходимость проведения сварочных работ.

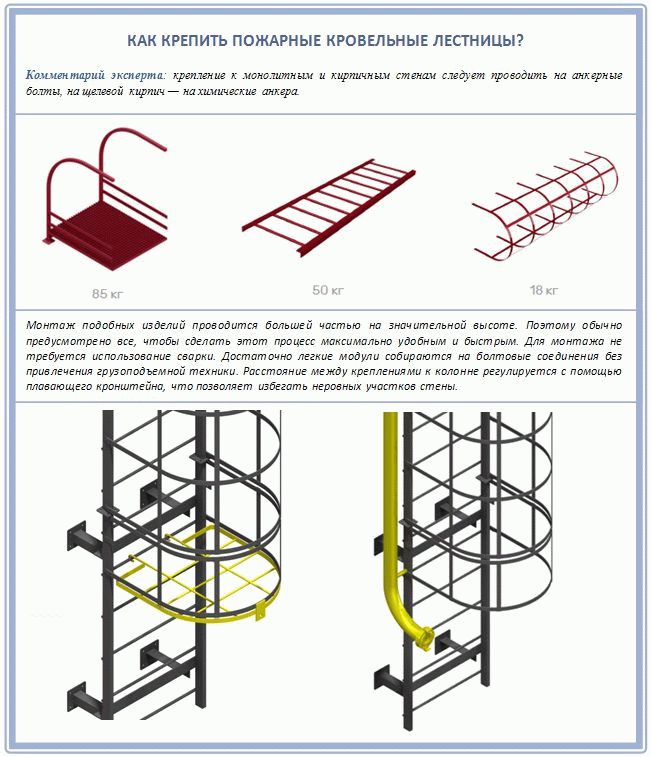

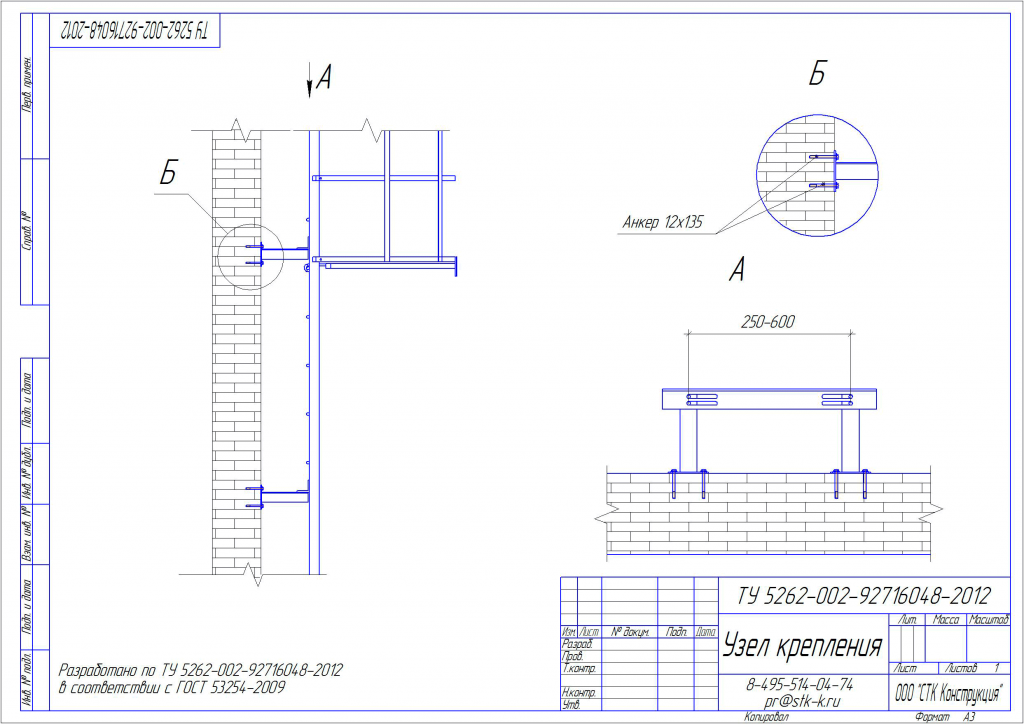

Крепление лестниц к стенам осуществляется при помощи балок, обеспечивающих устойчивость готовой конструкции к высоким нагрузкам.

При наружном размещении лестниц необходимо регулярно очищать их от грязи и атмосферных осадков, поскольку нарушение чистоты покрытия может привести к травмам. Кроме того, в целях безопасности лестницы необходимо оборудовать перилами. Ограждающие конструкции выполняются из нержавеющей стали или других металлов и обрабатывают антикоррозионными реагентами.

Еще несколько рекомендаций

Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.

Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется. Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками

Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.

Для округления размеров можно использовать специальную подиумную ступень.

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

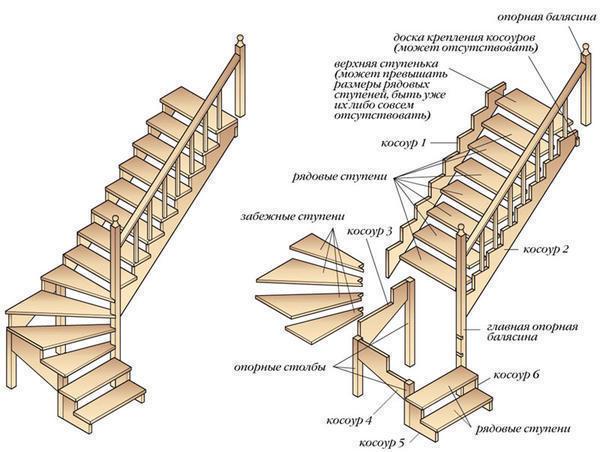

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;

• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Варианты дизайна крыльца

Согласно общепринятым нормам и принципам дизайнерского оформления, конструкция крыльца должна вписываться в общий интерьер основного здания. Входная группа из металла обладает уникальным свойством удачно выглядеть в доме из любого строительного материала, будь то кирпич или дерево.

Различают три вида этих сооружений:

• Открытый.
• Со стенками.
• Закрытый.

Второй предусматривает обустройство на площадке ограждений в виде стенок, предохраняющих от ветра, дождя и снега.

Последняя версия представляет собой закрытую террасу или веранду.

Лестница может располагаться перпендикулярно входу, сбоку от площадки, с обоих боков, иметь два марша.

Модели конструкций отличаются конфигурацией козырьков: они бывают односкатные, двухскатные, куполом, арочные, вогнутые.

Освещение входной части дома является важным элементом оформления. Красиво выполненные под старину светильники, уличные фонари на столбах, подсветки придадут оригинальность парадному входу, создадут атмосферу домашнего уюта.

Как правильно сделать лестницу в погреб: размеры и расчеты

Кроме подбора материала необходимо провести особые расчеты, чтобы сразу изготовить модель, которая будет удобной в использовании и будет соответствовать размеру помещения (рисунок 1).

Для правильного расчета размера лестницы учитывайте такие параметры:

Ширина готовой конструкции должна полностью соответствовать площади помещения. Для стандартного подвала будет достаточно ширины в 70-90 см, но, в зависимости от особенностей помещения и личных предпочтений, этот показатель можно увеличить или уменьшить. Уклон обычно составляет порядка 25 градусов, так как крутой уклон (в 45 градусов) возможен только в приставных моделях

Важно учитывать, что больше будет градус уклона, тем удобнее будет пользоваться конструкцией, но при этом она будет занимать больше пространства. Просвет – это показатель, отображающий расстояние между ступеньками и потолком погреба. Если не включить эти данные в расчеты, не исключено, что в процессе использование подвала вы будете ударяться головой о перекрытие

Именно поэтому расстояние от верхней ступеньки должно быть на 10-20 см выше человеческого роста.

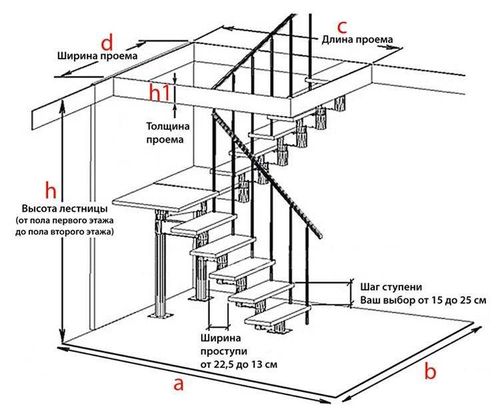

Рисунок 1. Пример расчета основных размеров лестницы

Это основные показатели, которые учитываются при строительстве, даже если изделие конструируют для уже готового подземного хранилища. Но существует и другой важный показатель – размеры ступеней, которому мы решили посвятить отдельный раздел.

Вычисление размера ступеней

Расчет размера ступеней действительно важный показатель, ведь от этого будет зависеть удобность использования лестницы. В первую очередь нужно правильно рассчитать ширину. Она не должна превышать 30 см, но и не быть меньше этого показателя (рисунок 2).

Рисунок 2. Пример подсчета ширины ступеней

Не менее важную роль играет и высота ступенек. Самым универсальным считается высота 15-20 см, причем все ступеньки должны быть одинаковыми по высоте. В крайнем случае, небольшое отклонение возможно для верха и низа.

Также необходимо рассчитать количество ступенек. Для этого предполагаемую длину делят на высоту одной ступеньки. Как правило, после делением получается не круглое число, поэтому можно слегка увеличить высоту верхней и нижней ступеньки, либо равномерно увеличить высоту всех ступенек.

Расчет размера поручней

Далеко не все владельцы погребов предусматривают специальные поручни, так как они требуют дополнительных затрат времени и материалов, занимают дополнительное внутреннее пространство и далеко не всегда являются полезными.

Но, если вы все же планируете обустроить поручни, сделайте их такими, чтобы в подвал было удобно спускаться, но при этом конструкция не занимала внутреннее пространство помещения. Другими словами, поручень может находиться сверху и посередине, а внизу отсутствовать полностью. Желательно делать его невысоким, чтобы он не занимал много места, но, при необходимости, на него можно было легко опереться.

Строительные документы, нормы и правила

Чтобы учесть безопасные и удобные типоразмеры лестничных маршей и их ограждений еще на этапе проектирования, предварительно почитайте проблемно-ориентированную информацию в строительной документации, которая регламентирует эти характеристики:

• НПБ 245 – 2001 и ГОСТ Р53254 – 2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования».
• СНиП – 89 «Жилые здания».
• СНиП 31 – 01 – 2003 «Здания жилые многоквартирные».
• СНиП 31 – 02 – 2001 «Дома жилые одноквартирные».
• СНиП II – 25 – 80 «Деревянные конструкции».

Сделать своими руками деревянную лестницу из гнуто – клееного шпона, древесины с помощью струбцин, кондукторов очень сложно и долго, но в итоге получается очень красиво и эксклюзивно. Если собираетесь строить трудоемкие, но выигрышные для интерьера гнуто-клееные лестницы или ее элементы, то ознакомьтесь и с ГОСТ 20850-84 «Конструкции деревянные клееные».
