Дизайн винтовой лестницы на второй этаж: материалы и стили

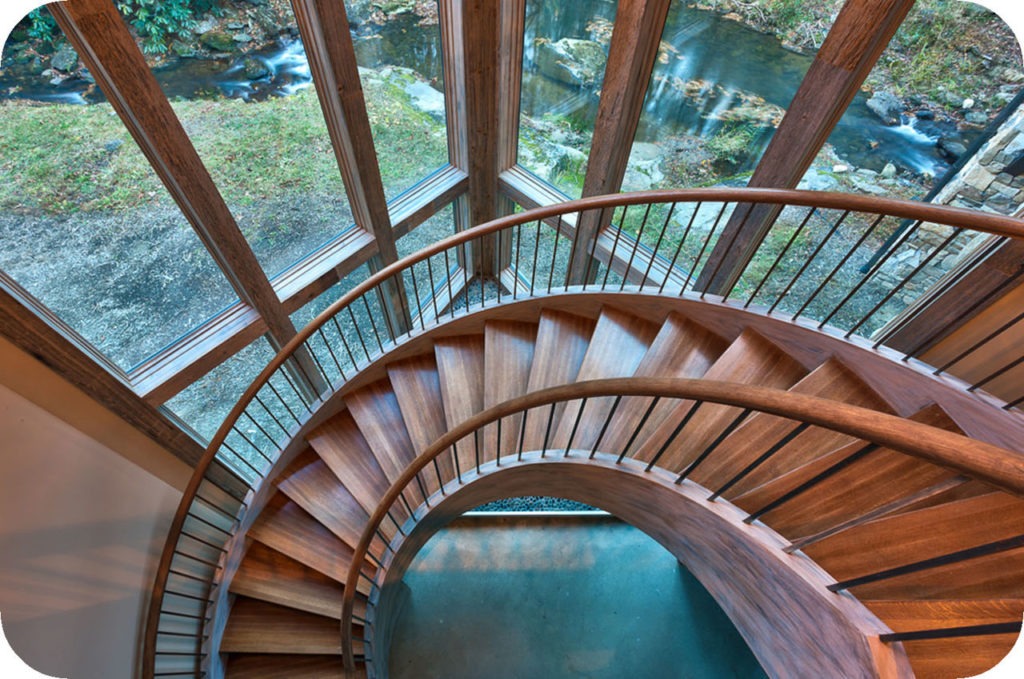

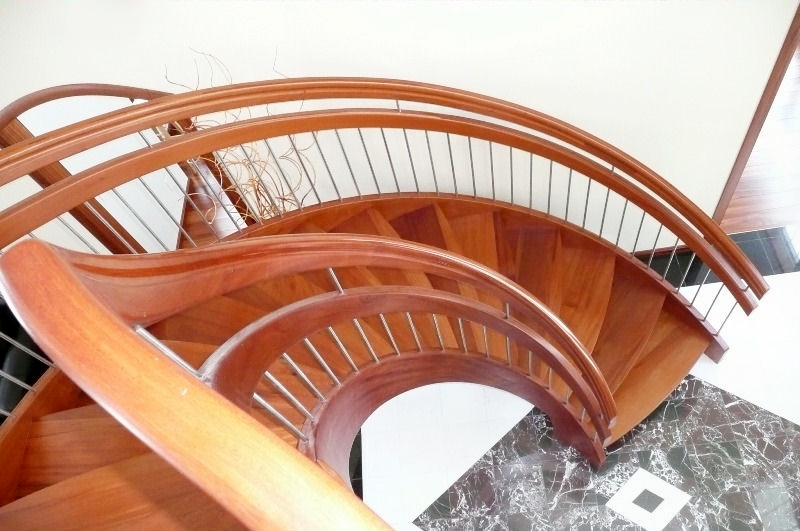

Винтовая лестница сверху

Винтовая лестница сбоку

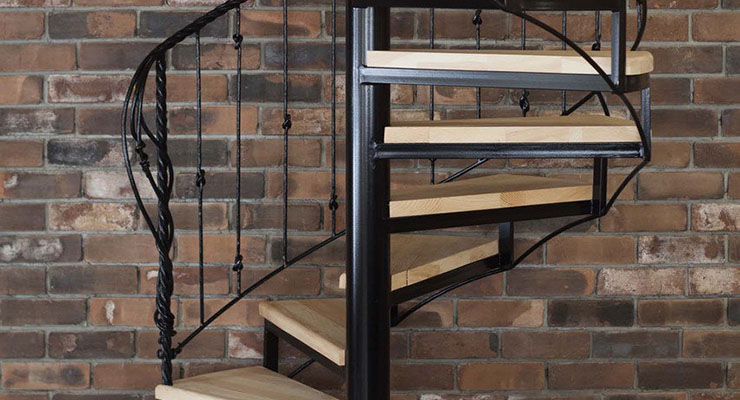

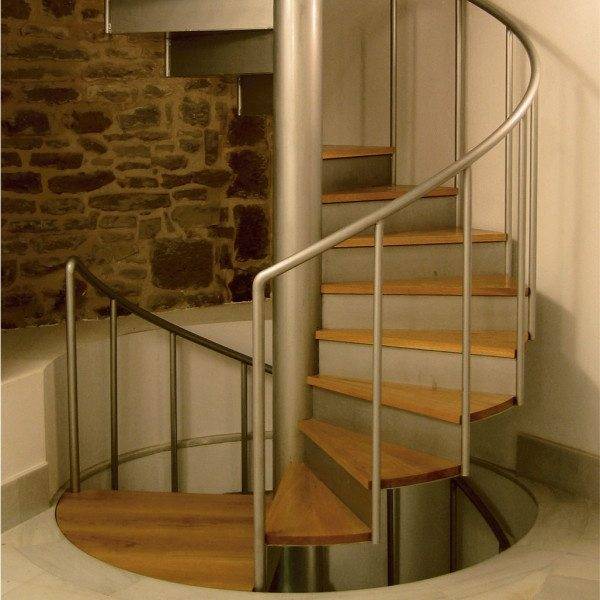

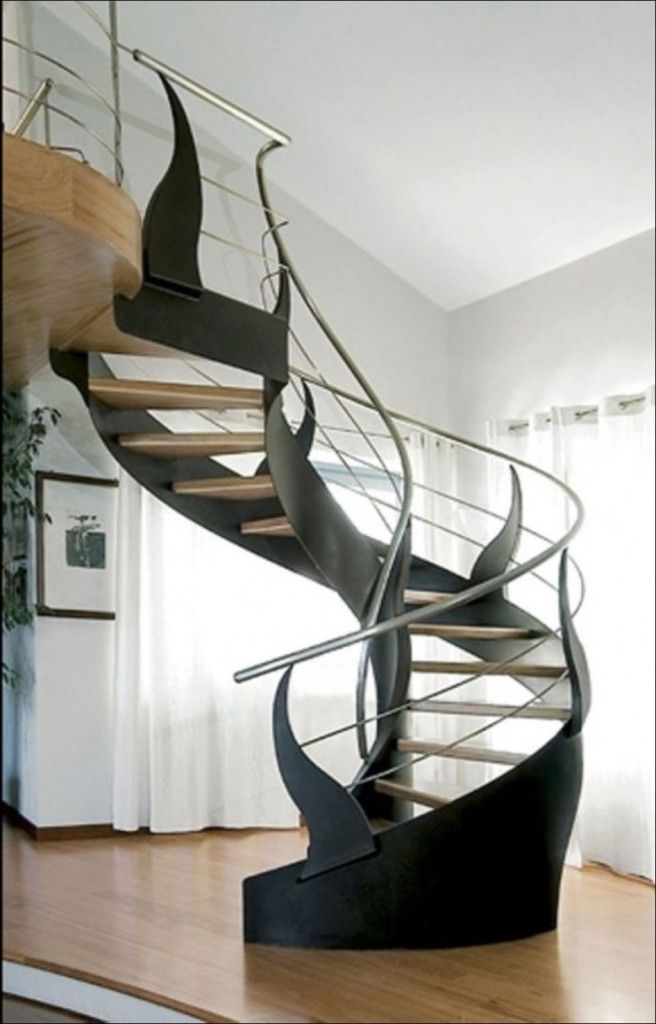

Винтовая лестница с деревянными ступеньками

Преимущества

Металлические винтовые конструкции выделяются своими прекрасными эксплуатационными характеристиками:

• высоким уровнем прочности;
• износостойкости;
• устойчивостью к повышенным нагрузкам;
• стойкостью к перепадам температур;
• долгим сроком службы;
• малыми габаритами.

Недостатки

Минусы винтовых лестниц, также как и достоинства, выплывают из особенностей их конструкции. Учитывая трапециевидную форму ступеней, их меняющейся ширины не всегда достаточно для уверенного передвижения по ней. Дополнительную опасность представляет собой отсутствие подступенков, которые практически не используются в таких видах, как видно с чертежей. Такие предостережения особенно актуальны для пожилых людей и маленьких детей. Кроме того, по винтовым устройствам очень неудобно поднимать или опускать габаритные или тяжелые грузы.

Подведем итоги

Металлические винтовые лестницы являются прекрасным решением для помещений с небольшими габаритами. Такие лестницы, в сочетании с деревянными или стеклянными ступеньками придадут любому интерьеру изысканности и стиля.

Самые используемые межэтажные лестницы в современных домах можно разделить на три вида: винтовая, маршевая и лестница на больцах.

Маршевая

Более простым и распространенным является устройство маршевой лестницы. В зависимости от высоты этажа она бывает одномаршевой или многомаршевой. Марши – это отрезки с различным числом ступенек. Обычно их число не превышает пятнадцати, но самыми удобными являются марши в девять ступеней. А также маршевая лестница может быть открытого типа (без подступенок) и закрытого (с подступенками). Выбор чаще всего зависит только от личных предпочтений, так как различий, кроме внешнего вида, в таких типах нет.

Маршевые лесенки могут опираться как на косоур, так и на тетиву, нет никаких преимуществ той или иной опоры. Рядом со стеной удобнее использовать одинарный косоур, но при желании можно изготовить и тетиву, это просто несколько увеличит расход материала. При всех своих преимуществах, маршевая конструкция имеет один существенный недостаток – занимает довольно большое пространство.

Для его экономии такие лестницы делают с угловыми поворотами, иначе ее возведение в небольшом частном доме просто неоправданно. Ступени такой лестницы называются забежными и выполняются в трапециевидной форме. Чаще всего встречаются повороты марша на 90 градусов (четвертьоборотный марш) и 180 градусов (полуоборотный). Если градус оборота составит 360, то такая лестница превращается в винтовую.

На больцах

С возрастанием популярности стиля хай-тек в дизайне интерьера выросла и популярность таких лестниц. Их основным конструктивным элементом является болтовое крепление, за счет чего они и получили такое название («больц» – это «болт» на немецком). Благодаря отсутствию каркаса, на который бы опирались ступени, лестница получается «парящей» в воздухе.

Роль каркаса же на себя принимают больцы, которые монтируются к поручням. Хотя в некоторых случаях конструкция предполагает использование одного косоура или одной тетивы, прикрепленной к стене.

Винтовая

Зачастую винтовая лестница ставится для экономии пространства и красоты дизайна. Она действительно прекрасно подходит для маленьких домиков с высокими потолками. Вместе с тем такие лестницы узкие и крутые, а также намного сложнее в изготовлении и сборке, чем обычные маршевые конструкции. Ими не могут пользоваться два человека одновременно, и по ним практически невозможен подъем какой-либо крупногабаритной мебели или техники.

Винтовые лестницы делятся на два подвида. В первом случае конструкция представляет собой центральную опору, к которой крепятся ступени, и один гнутый поручень. Во втором случае центральная опора отсутствует, а гнутые поручни крепятся с обеих сторон. Такой подвид является более сложным в изготовлении и предъявляет определенные требования к качеству используемых материалов.

В некоторых случаях винтовая лестница может располагаться около стены и некоторые ступени можно дополнительно закрепить в углублениях, созданных в стене. Классическая винтовая конструкция круглая, но лестницу можно изготовить и многоугольной или сложной произвольной формы.

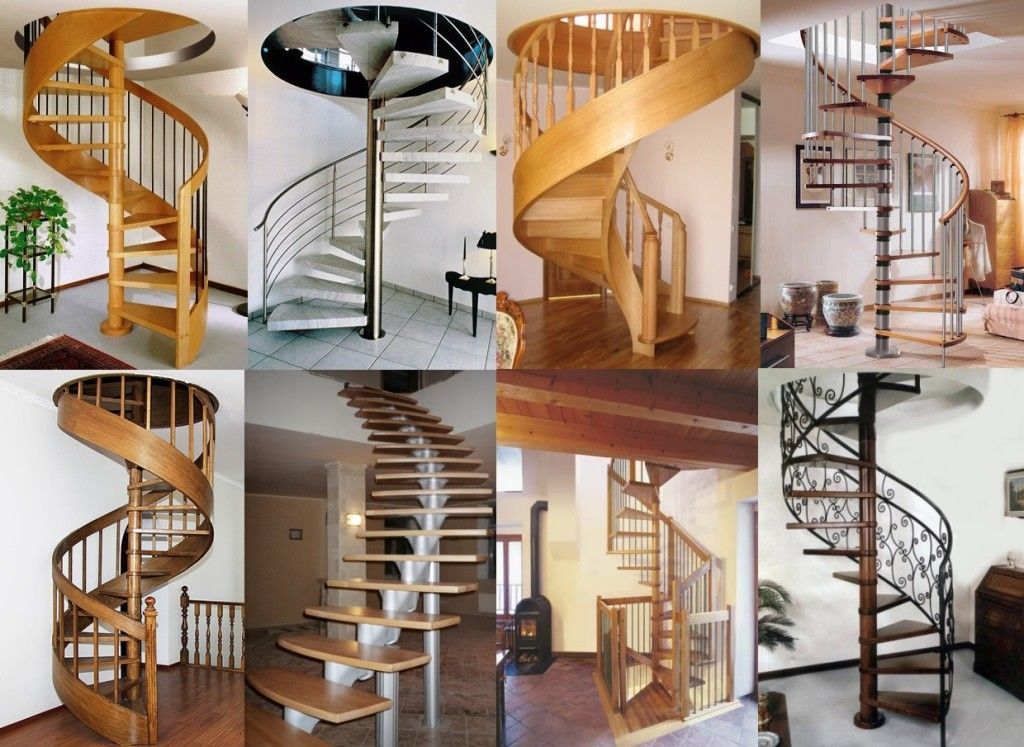

Существующие разновидности

Чтобы не ошибиться с выбором, необходимо изучить все виды лестниц на второй этаж, а также разобраться в особенностях каждой конструкции.

• Лестница с наличием клинообразных ступеней. Форма ступеней напоминает треугольник, один их конец широкий, другой очень узкий. Широкой стороной ступени упираются в поверхность стены, а узкой – в конструкцию опорного столба. В его основе может лежать металл, бетон, природный камень.

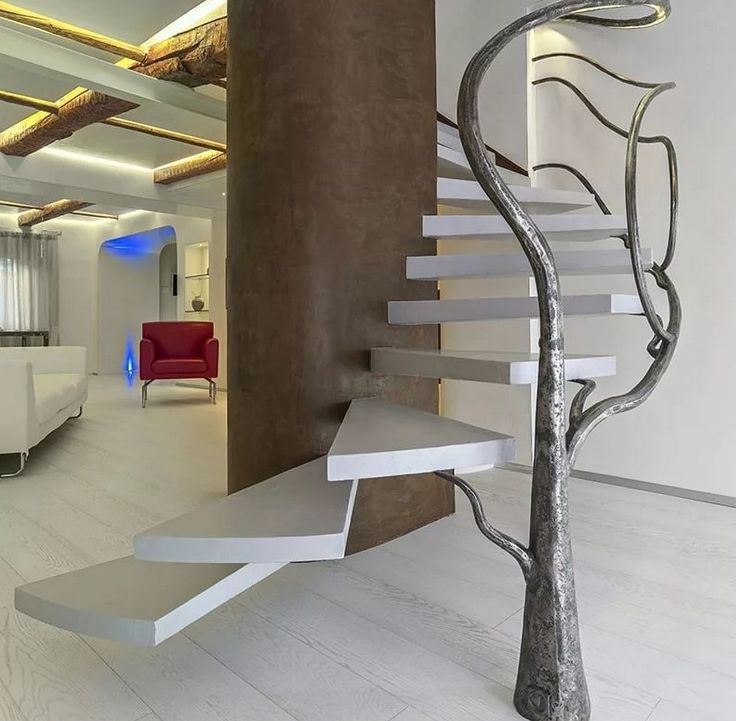

• Лестница с отдельными ступенями консолеобразного типа. Такая лестничная конструкция не опирается на стену. Все ступени закрепляются непосредственно на центральном столбе.

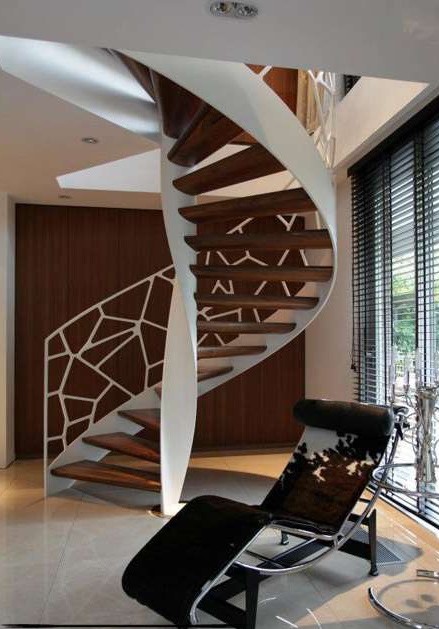

• Лестница без опорного столба. Все ступени фиксируются на тетивах, которые имеют форму спирали. Тетивы в этой конструкции выполняют роль перил. Форма такой винтовой лестницы чрезвычайно красива и отлично подходит под все стили интерьера. Единственным ее минусом является трудоемкий процесс изготовления.

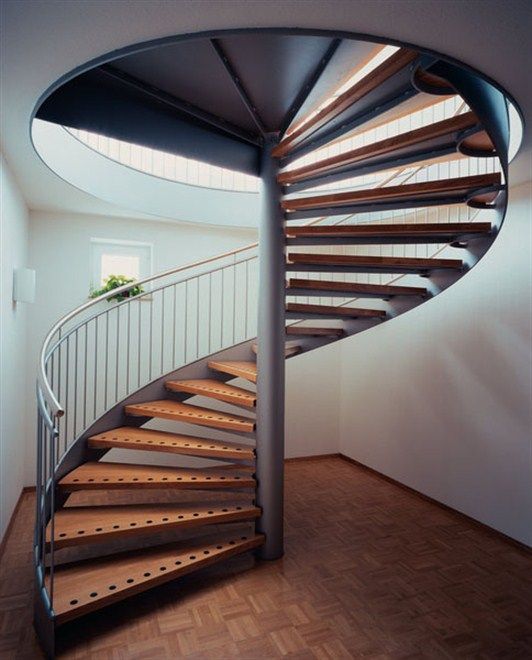

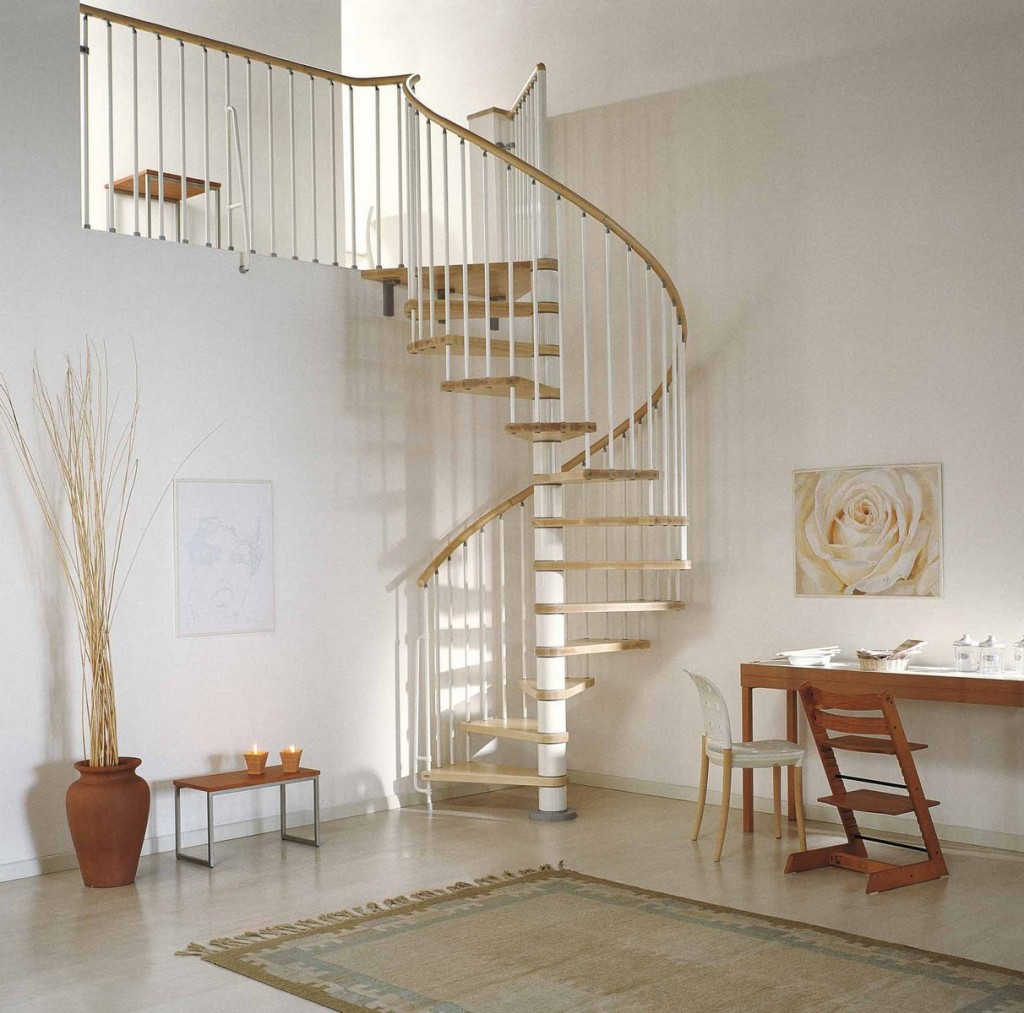

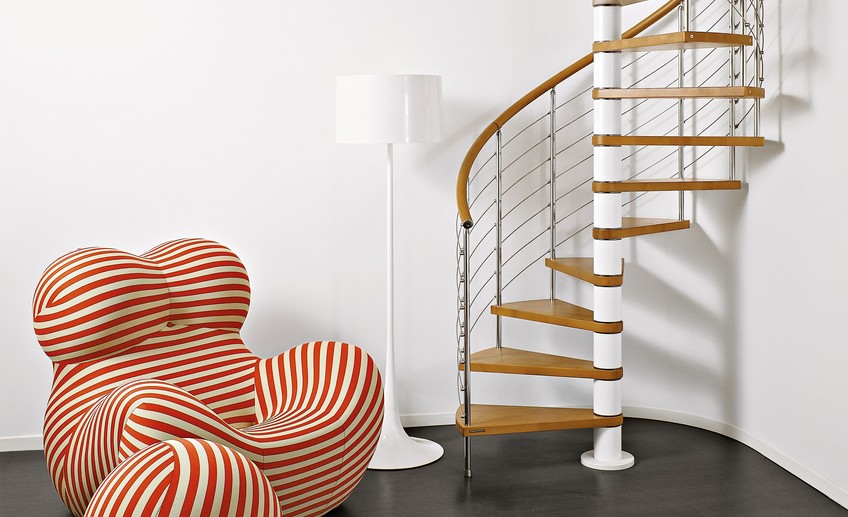

• Лестница стальная с опорным стержнем. Такая конструкция чаще всего устанавливается в многоэтажных домах. Для изготовления центральной опоры используют монолитную металлическую трубу, имеющую толстые стенки. Диаметр ее должен быть от 5 сантиметров.

Какой именно лестнице отжать предпочтение, решать только вам. Однако если вы хотите стать обладателем действительно достойной конструкции, желательно перед покупкой получить консультацию компетентного человека.

Типы конструкций деревянных винтовых лестниц, а также применяемые материалы

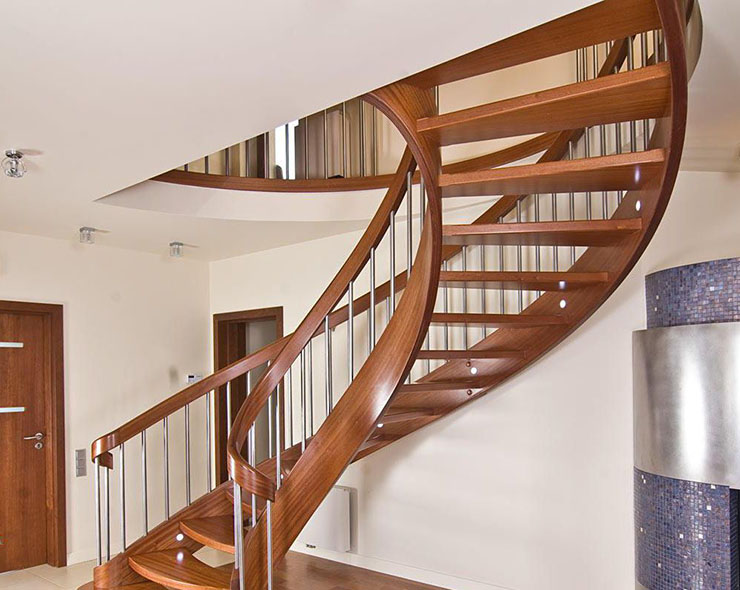

Винтовые конструкции из древесного массива отличаются от других лестниц отсутствием популярных межмаршевых площадок. Данная лестница обустраивается целостным каскадом при помощи ступеней забежного типа. Визуализация сверху подобна винту многоугольной формы или круглого типа строения. Все зависит от расстояния до стены.

Каркасным основанием всей винтовой лестницы из древесины считается тетива или косоур, которая подобна спирали. Они монтируются по боковым частям марша лестницы, в средине и на опорной стойке внутри конструкции. Лестницу устанавливают без помощи специализированных опор, посредством крепления ступеней друг к другу. Основная устойчивость такого изделия достигается благодаря наличию перил, которые заведены за специальные балясины, продуманные для монтажа перил.

К числу наиболее качественных относится винтовая конструкция, в которой базис забежных ступенек выполняется посередине у стойки, а также на стенах по используемому периметру. Не исключается способ крепления к стенам, что визуально напоминает шахту из лестницы. Для такого варианта в стенах выполняются пазы, а затем в них вставляются специальные накладки. Не менее популярен, хоть и довольно трудоемкий, способ крепления ступеней на больцах. Довольно часто для изготовления ступеней в винтовых лестницах задействуют твердые сорта древесины, пластмассу, профилированный металл, и даже стекло. Очень востребована для ступеней наружных лестниц плитка, а также мрамор. В таких лестничных комбинациях перила и тетивы изготавливаются из металла или клееного твердого дерева.

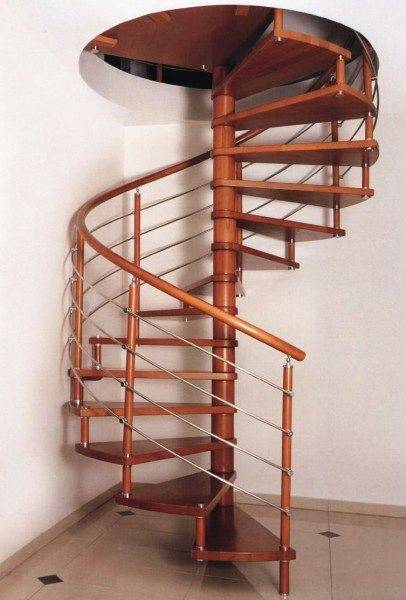

Относительно вариации с опорной стойкой по центру, можно сказать, что в большинстве случаев ее выполняют из бетона, камня, дерева, кирпича. Очень практично задействовать уже готовую асбоцементную трубу, так как на нее можно с легкостью уложить плоскости методом болтового, сварного или муфтового крепления. Можно выбирать трубы из железобетона, но он относится к очень тяжелым.

Особенности, плюсы и минусы конструкции

Великолепно винтовые лестницы смотрятся практически в любом дизайне: например, если у вас помещение оформлено в стиле «модерн», хорошо будет смотреться конструкция из металла, а вот для «кантри» больше подойдет деревянная, имеющая массивные ступени.

Стоит заранее выделить плюсы и минусы винтовой лестницы, чтобы понимать, подойдет ли такой вариант конкретно для вас и стоит ли его устанавливать в определенной комнате.

Для начала перечислим все преимущества.

1. 1. Конструкция достаточно компактная, что позволяет значительно сэкономить площадь в помещении. Особенно это актуально для небольших помещений. А если в комнате невысокий потолок, такая лестница визуально делает его выше.
2. 2. Второй плюс вытекает из первого – винтовая модель не требует проделывания слишком большого проема в потолке, что сэкономит и пространство второго этажа частного дома.
3. 3. Невысокая стоимость, если сравнивать «классическими» маршевыми лестницами. Хотя на обустройство винтовой лестницы тоже придется потратиться, она все же требует намного меньше материалов, а монтаж ее довольно прост.
4. 4. Такую модель лестницы можно установить в качестве дополнительной, например, для мансарды в том случае, если основная располагается с наружной стороны дома.
5. 5. Эксклюзивность. Эти лестницы выглядят очень красиво, и именно их внешний вид часто определяет выбор людей.

Винтовые лестницы имеют массу плюсов вроде необычного внешнего вида, простоты монтажа, экономии площади, благодаря чему многие выбирают такой вариант

Есть и недостатки – о них тоже расскажем.

1. 1. По винтовой лестнице не получится поднять большие предметы, например, диван, шкаф и т.п. Придется придумывать другие способы подъема.
2. 2. Если на втором этаже, к которому ведет такая лестница, расположено часто посещаемое помещение, будет не слишком приятно по несколько раз в день подниматься и спускаться. Это может негативно повлиять не только на настроение, но и на самочувствие человека. Другое вариант – разместить там спальню, куда приходится заходить не чаще пары раз в день, или поставить винтовую лестницу в качестве декоративной конструкции, но дополнительно иметь основную маршевую.

Особенности лестничных конструкций

Сооружения, расположенные в частных домах, не так строго подчиняются стандартам ГОСТ и СНиП. Однако их предпочитают конструировать по общепринятым правилам и нормам, чтобы обеспечить нужный уровень безопасности и комфорта. Иногда стилевое решение требует отказа от боковых ограждений, но чаще они все-таки присутствуют, и своим дизайном помогают создать гармоничную обстановку (например, резные или кованые варианты).

Для лестничных сооружений внутри дома действует правило, согласно которому поручни становятся обязательной деталью, если число ступеней становится больше двух. Далее следует ориентироваться по ширине ступеней:

• Для неширокого лестничного марша (до 1,25 м) достаточно одного поручня, но только тогда, когда с другой стороны имеется надежное капитальное ограждение.
• Для марша шириной 1,25-2,5 м не обойтись без ограждений с обеих сторон. Более широкой модели нужен дополнительный поручень по центру.

Перила с двух сторон – это удобно и красиво

• Изогнутые модели полагается оснащать поручнями непременно с двух сторон. Исключением, в силу своего строения, является винтовая лестница: одна сторона ступеней монтируется на осевом столбе, поэтому поручни крепятся только с внешней стороны. Иногда винтовую лестницу изготавливают без ограждения, но ее трудно назвать безопасной.

Высота перил на лестнице также прописана в правилах и нормах. Она основана на средних значениях и влияет на комфорт и безопасность в процессе эксплуатации. Функционал ограждений поддерживается всем комплексом конструктивных деталей:

• Поручни. Декоративный элемент, на который удобно опираться, поэтому основное требование – удобство: подходящая ширина, гладкость поверхности.
• Балясины. Вертикальные столбики, основа для поручней, важный декоративный элемент. В некоторых моделях роль балясин играют горизонтальные тетивы.
• Основные опоры. Фиксируют положение расположенных между ними балясин.
• Крепления. Держат перила в вертикальной плоскости, важный элемент безопасности.

Балясины и тетивы помогают подчеркнуть стиль

Где купить, заказать

Кованые изделия могут привнести стиль и уют в любое помещение. Их можно сделать самостоятельно или приобрести. При выборе второго варианта у нас можно найти раздел с компаниями, которые реализуют кованые лестницы – «Где заказать кованые лестницы».

Разделы: Лестницы

Метки: perila kovany`e dlia lestneytcy`, Винтовые лестницы, Деревянные лестницы с ковкой, Лестницы в домах, Уличные лестницы

Предыдущая статья: Монтаж кованых перил: важные требования безопасности Следующая статья: Стили кованых лестниц

Какая лестница считается удобной

Для расчета нужно сделать замеры:

• лестничного проема, от которого зависит длина проступи;
• расстояния между этажами, чтобы посчитать количество ступеней;
• высоту до перекрытия, чтобы не удариться головой при движении.

Если марш будет стоять посередине комнаты, вход и выход можно сделать в любом удобном месте — вы будете проходить полный круг при подъеме. Если поставить его в углу или возле стены, нужно определить направление вращения, точки входа-выхода, угол поворота.

Лестница будет удобной:

• с шириной проступи в центре не менее 20 см, в узкой части — не менее 10 см;
• если количество ступеней высчитать по формуле высота проема/высота шага (оптимально 15-20 см);
• с маршем не менее 80 см шириной на второй этаж в доме, 50-60 см — для мансарды, на дачу. Диаметр лестницы должен быть меньше размера проема. Для переноски грузов удобный диаметр — 220 см;
• если расстояние между витками не меньше 170-190 см, иначе вы будете подниматься, согнувшись, а частое кружение вызовет дискомфорт и усталость.

Виды винтовых лестниц

Винтовые лестницы имеют различную форму. Их подбирают в соответствии с архитектурными особенностями помещений. Наиболее популярны винтовые лестницы, не требующие опоры на стену. Их можно установить в любом месте дома, где это удобнее всего. В таких лестницах крепление ступеней осуществляется на опорный стержень. Его изготавливают из стальной трубы с толстыми стенами. Классическая форма лестницы и ее кованые элементы хорошо вписываются в пространство комнаты.

Популярны конструкции, не имеющие несущего столба. Для их крепления используют косоуры со спиральным изгибом или больцы, которые опираются на стены. Кованые ограждения в таких винтовых лестницах придают конструкции прочность, а также воздушность и ощущение парения в воздухе.

Уникальны и невероятно красиво смотрятся спиральные системы без опоры. Для их прочности используют надежное соединение ступеней друг с другом или же кованые металлические перила крепят к балясинам. Легкость и воздушность винтовым лестницам придают кованые ограждения. При этом конструкции обладают прочностью и надежностью. Пластичность кованого металла позволяет создавать неповторимые и уникальные орнаменты. Из таких нюансов создаются оригинальные и непохожие друг на друга дома.

Как правильно сделать расчет размеров винтовой лестницы.

В ходе стройки или ремонта вам придётся задуматься об организации подъёма на второй этаж. Винтовая лестница – это функциональное и элегантное решение. Компания Русская лестница предлагает широкий выбор готовых моделей. Но при должном умении и желании винтовую лестницу можно спроектировать и установить. Для  этого нужны верные расчёты и чертежи. Мы расскажем, как самому рассчитать спиральную лестницу.

Выбор конструкции лестниц

Если вы только задумываетесь над тем, какую же лестницу выбрать, и поглядываете в сторону винтовой конструкции, ознакомьтесь с её достоинствами и недостатками.

Преимущества:

• компактность и экономия полезной площади;
• на лестницу уходит мало материалов, поэтому цена доступная;
• спиральные лестницы очень красивы, они станут необычной деталью интерьера.

Но у таких конструкций есть и минусы:

• по ним неудобно переносить крупногабаритные предметы;
• детям или пожилым людям может быть неудобно передвигаться.

Виды винтовых лестниц

Спиральные конструкции можно классифицировать по виду опорной конструкции, углу поворота и материалу.

Опорной конструкцией спинальной лестницы может быть:

• косоур;
• тетива;
• больцы;
• центральная стойка.

Чаще всего несущей конструкцией становится опорная стойка. Но изготовить такую лестницу самостоятельно довольно сложно. Своими руками  делают лестницы на тетивах или косоурах.

Лестничный марш может поворачиваться под такими углами:

• на 3600 (полный оборот),
• 5400  (полтора оборота),
• 2400  (две трети).

В современных интерьерах устанавливают спиральные лестницы из разных материалов:

• Металла;
• Бетона;
• Разных пород дерева;
• Стекла.

Самое оптимальное решение – это использовать комбинацию материала. Лестница на металлическом каркасе с деревянными ступенями будет очень прочной и надёжной, но при этом красивой.

Правильное расположение лестницы

Следующий этап в планировании спиральной конструкции – выбор места для неё. Винтовую лестницу можно расположить как в центре комнаты, так и у стены.

Нежелательно устанавливать лестницу в местах с перепадами температур и влажности – вблизи входа, возле отопительных приборов, в комнатах с тёплыми полами. Особенно это важно для изделий из благородных пород дерева.

Требования к параметрам лестницы

Проектируя лестницу самостоятельно, вы свободны в выборе деталей и дизайна. Но при расчёте  винтовой лестницы на второй этаж нужно опираться на определённые требования к размерам. Эти требования учитывают правила эргономики и делают конструкцию удобной и безопасной. Перед тем, как рассчитать винтовую лестницу, ознакомьтесь с ними.

Размер ступенек:

• длина ступенек начинается от 80 см и больше, если по ней нужно разойтись двум людям;
• ширина ступени в центре не меньше 20–25 см, в самой широкой части, на которую ставится стопа,  – от 40 см и меньше;
• нормальная высота ступенек – 18 см;
• толщина самой ступеньки – 5–6 см;

Проём в перекрытии:

• минимальный диаметр проёма – 140 см; максимальный – 220 см;
• если планируете переносить вещи по лестнице, диаметр приёма рекомендуется делать 200 см.

Высота конструкции

Высотой является расстояние от пола до перекрытия. Расстояние между витками спирали должно превышать рост самого высокого человека в доме, рекомендуется 2 метра.

Форма и число ступеней

Чтобы определить количество, высоту лестницы делят на высоту ступени.

Помните о том, что на винтовой лестнице должно быть нечётное число ступеней. Если при расчётах оно получается чётным, нужно изменить высоту ступеньки.

Форма ступенек у спиральных лестниц – трапециевидная, с закруглённым краем.

Опорная конструкция

Опорные стойки для лестниц делают из древесины или металла.

• Металлический столб рекомендуется делать не менее 6 см в диаметре. Деревянный – 15 см.
• Толщина тетивы – 4–6 см.

Перила

Высота ограждения находится в пределах 90–120 см.

Делаем расчёты

Когда вы определились с моделью, расположением и материалами, можно приступать к расчётам и чертежам. Необходимо выбрать и рассчитать такие параметры.

1. Н – высота лестницы.
2. Н1 – высота витка лестницы, не менее 2 м;
3. h – высота шага.
4. d1 – самая широкая внешняя сторона ступеньки. d1=L/x, где х – количество ступенек.
5. d2 – ширина ступени в средней линии, d2=I/x.
6. d3 – размер ступени у опорной трубы.
7. d – длина ступени, d=R-r.
8. R – наружный радиус конструкции.
9. R1 – величина радиуса подъема. Линия от края располагается  на 1/3 от размера основного радиуса. По этой линии ширина ступенек должна быть самой удобной, чтобы ставить на неё стопу.
10. r – внутренней радиус опоры.
11. w – угол подъема.
12. n – число оборотов.
13. L – длина внешней окружности, определяется по формуле L=2×3,14×R×n.
14. l – длина окружности траектории движения человека. Её считают по формуле I=2×3,14×(2×R/3)×n.

Чертежи можно сделать в специальных строительных программах, например, в AutoCAD.

Расчёт лестничной площадки

Чтобы узнать ширину верхней площадки, необходимо учитывать потерю высоты при подъёме. Высота уменьшается на высоту ступеньки. Например, после четырёх ступеней высотой 20 см она уменьшится на 80 см. Учитывая высоту перекрытия, смотрим на запас высоты. Нужно, чтобы он был не менее двух метров. Если это так, что ширина площадки может равняться ширине четырёх ступеней.

Онлайн-калькулятор винтовой лестницы

Расчёт винтовой лестницы по заданным параметрам можно провести онлайн. Это делается с помощью онлайн-калькуляторов винтовой лестницы. Специальные программы сами делают расчёты или проверяют сделанные вами вычисления. Наиболее продвинутые программы позволяют не только сделать расчёты, но и нарисовать чертёж. Онлайн-калькуляторы помогут вам понять, сколько материала потребуется.

Рассчитать винтовую лестницу в онлайн-калькуляторе можно на разных сайтах.

Если вы затрудняетесь с расчётом винтовой конструкции, вы всегда можете обратиться в компанию Русская лестница. Мы продаём готовые винтовые лестницы разных моделей и изготавливаем по индивидуальным проектам. У нас можно заказать замеры, расчёты и монтаж.

Читайте так же:

Популярные лестницы

Facebook

Twitter

Вконтакте

Google+

Плановое обслуживание

Главной целью периодического испытания лестниц является проверка их безопасности. Учитывая явление «усталости» металла, возникающее в зоне переменной нагрузки и провоцирующее повреждение несущих узлов, испытание конструкции необходимо проводить минимум 1 раз в 5 лет, визуальный осмотр – ежегодно. Перечень параметров для проверки:

1. наличие очагов коррозии
2. трещины, сколы и прочие травмоопасные повреждения сварных швов
3. деформационные изменения (отклонения форм и размеров деталей)
4. устойчивость и прочность поперечных планок, ограждений и перил

Статическая нагрузка, применяемая в рамках обязательного испытания, производится с помощью динамометра и рассчитывается в зависимости от технических характеристик конкретной модели.

Металлический каркас для лестницы

Деревянные винтовые лестницы своими руками ‒ Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Опорный столб, как несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

1. Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
2. Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

Изготовление клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

• Путем их вклеивания в проделанные отверстия;
• фиксация к ступеням с помощью специальных креплений;
• приклеивание при помощи сделанных внизу стоек выпилов.

Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

• Вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
• вырезание перил из клееной древесины;
• соединение элемента из не очень плотного деревянного шпона.

Способ точного изготовления перилИзвитые перила из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

• Нанесите на потолке разметку, установив центр окружности.
• Отвесом спроецируйте центр нарисованной на потолке окружности на пол. Это будет место установки опорного столба. Центр нарисованной на потолке окружности – это место, где будет установлен опорный столб

• Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

• Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
• Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
• На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
• При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
• Верхняя ступень крепится к полу второго этажа.
• После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
• Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
• Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Пошаговая инструкция

Такая компактная конструкция отлично сочетает в себе невесомость и прочность. Мы предлагаем рассмотреть вам пошаговую инструкцию того, как построить винтовую лестницу своими руками из металла и дерева. Такой вариант обязательно внесет в ваш интерьер уют и оригинальность. А еще лестница будет сделана с любовью и своими руками, что не может не радовать.

Создание конструкции винтового типа состоит из таких важных этапов:

1. Создание проекта с учетом помещения и его особенностей.
2. Создание чертежа или отыскивание готовой схемы.
3. Предварительный расчет и покупка всех нужных материалов.
4. Разметка и постройка лестничной конструкции.
5. Оформление ступеней и перил.
6. Отделочные работы.

Перед тем, как начать изготавливать лестницу или же совсем отказаться от этой идеи, посмотрите подробный видеоролик, в котором люди делятся опытом. Как показывает практика, при желании сделать такую конструкцию самому не составляет труда.

Каждое проектирование следует начинать с замера помещения, в котором будет находиться лестница. Чем точнее вы сделаете расчеты, тем легче будет работать с проектом. Снимать замеры нужно обязательно вдвоем, подключите к этому делу домашних.

Процесс изготовления винтовой лестницы своими руками выглядит так:

1. Следует определиться с местоположением, причем лестница должна выигрышно смотреться и выполнять свои функции с комфортом. На примере реального чертежа видны все детали, и вы сможете представить будущую конструкцию.

2. При расчете предусматривайте, что высота прохода лестницы должна давать возможность проходить человеку не нагинаясь, а в полный рост. Длина витка не должна быть меньше 2 метров.

3. Ступени должны быть по длине как минимум 60 см, но не более 150 см.
4. Чтобы у вас была центральная опора, используйте толстую металлическую трубу (с диаметром не менее 5 см). Если вы возьмете трубу с меньшим диаметром, конструкция не будет крепкой. Установите опору по вертикальной оси, так как на ней будет вся нагрузка.
5. Как только вы сделаете разметку и установите лестницу, можно начинать сборку. По проекту на определенном расстоянии фиксируйте каркасы ступеней. Между ними должно быть не меньше 20 см. При расчете добавьте к этому расстоянию еще и толщину ступеней. Добавлять следует не меньше 5 см.
6. В каждом витке получается 17-18 ступеней, если делать по стандарту. А значит, чтобы посчитать необходимое количество, воспользуйтесь формулой – высота=2000/17=120 мм=12 см. 2000 мм означают рост человек и еще дополнительные 20 см. После этого получившееся число разделите на общую длину лестницы. Например, если ваше значение 3 метра, то понадобиться сделать 25 ступеней.
7. Ниже вы найдете более подробные расчеты того, как сделать винтовую лестницу из дерева и металла своими руками.

Важно! Количество ступеней зависит не только от расчета, но и от высота комнат и типа конструкции. Не будет лишним предусмотреть анатомические особенности всех проживающих.

Хотя впереди много работы, уже видно, что лестница красива и изящна.

1. Когда с конструированием и монтажом будет окончено, уделите особое внимание отделке, а именно окрашиванию лестницы. Если вы решили использовать деревянные элементы, у которых красивая природная текстура, хватит обычного покрытия дерева прозрачным лаком в пару слоев.
2. До окрашивания займитесь ошкуриванием дерева до глянца. После этого обработайте материал специальными средствами от влаги и грибка. Если деревянные и элементы некрасивые, предварительно обработайте их морилкой. Благодаря этому даже не очень дорогое дерево будет выглядеть роскошно.

Полезный совет! Оптимальным вариантом будет использование паркетного лака, так как он более стойкий к истиранию. А вот металлические части лестницы окрасьте лакокрасочным материалом на масляной основе или нитроэмалью в несколько слоев.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

Высота – 265 сантиметров;Диаметр – 180 сантиметров;Количество ступеней – 13;Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;Ширина ступени с внутренней стороны – 10 сантиметров;Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Лестницы в интерьере: особенности маршевых и винтовых конструкций

Лестницы представляют особую ценность для архитектуры и имеют важное функциональное назначение в жизни человека.

Они применяются не только в качестве средства соединения уровней, поскольку благодаря инновациям в дизайнерской сфере и наличию современных материалов, сегодня, например, кованые лестницы в интерьере, а также конструкции из других материалов стали использоваться для создания определенного стиля в домах, двухуровневых квартирах, офисах и ресторанах.

Монтаж деревянной лестницы для дачи

Если планируется винтовая конструкция, то сначала устанавливается стойка, которая должна иметь специальные крепежные перфорированные пластины с обеих сторон. Такая лестница монтируется перекрытиями с помощью анкеров, далее устанавливаются и сами ступени (можно гайковыми или другими резьбовыми соединениями). С краев монтируются перила и поручни.

Для монтажа винтовой лестницы потребуется 3 кв. м. свободного пространства, если нет таких габаритов в помещении, тогда можно ее расположить вдоль поверхности стены, обязательно монтируя два марша и поворот. Такая форма будет максимально комфортной для передвижения. В качестве дизайнерского решения можно соорудить врезные ступеньки, которые будут смотреться интересно и оригинально.

Маршевая лестница более объемная, а потому и требует больше усилий для ее установки. Сначала монтируются косуоры посредством саморезов, определяя будущие марши. Дальше делаются подступеньки, устанавливаются проступи. Когда лестницы для частного дома и дачи будут многомаршевые, тогда нужно уделить место промежуточной площадке, которая будет разделять части конструкции и делать восхождение более комфортным. После монтируется ограждение, балясины, промежуточные стойки, крайние столбы, которые крепятся анкерами на капитальной стене. А вот перила — лестница готова к эксплуатации.

Больцевые изделия имеют в основе металлические штыри, также крепятся к ступенькам анкерами, которые ввинчиваются в пластины, приваренные к основе крепления. Противоположная сторона ступени соединяется со стеной угольниками и крепежными элементами. Также можно сделать кладку деталей в виде платин, которые заранее заложены в плоскости стены и будут поддерживать ступеньки.

Декорировать все лестницы можно различными вставками, коваными изделиями, готовыми дизайнерскими перилами или поручнями.

Своими руками можно сделать недорогие деревянные лестницы для дачи, простые в монтаже, легкие и комфортные, требующие минимум усилий и материальных затрат.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.
