Как рассчитать винтовую лестницу из металла

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. Нужно заполнить представленные поля и программа подготовит чертеж, а также оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

• Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
• Будет ли это лестница с поворотом на 90 (г образная) или 180 градусов (п образная), или прямой марш
• Какова высота подъема
• Какова длина проема в верхнем перекрытии

вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению комфортности лестницы. Увеличивая и уменьшая количество ступеней в каждом марше, вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длина проступи и высота ступеней. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Как спроектировать лестницу на второй этаж: делаем замеры

Существует несколько разных типов конструкций лестниц:

• маршевые;
• поворотные (Г- и П-образные);
• винтовые.

Наиболее просто спроектировать лестницу маршевую. Для этого вам достаточно знать основные требования к элементам лестничной конструкции, рулетки, карандаша и бумаги. Поворотные и винтовые лестницы требуют гораздо более сложных расчетов, с которыми справится не каждый. Вот такую воздушную и изящную конструкцию очень тяжело рассчитать самостоятельно:

Винтовая лестница Зодчий-016-14, Московские лестницы

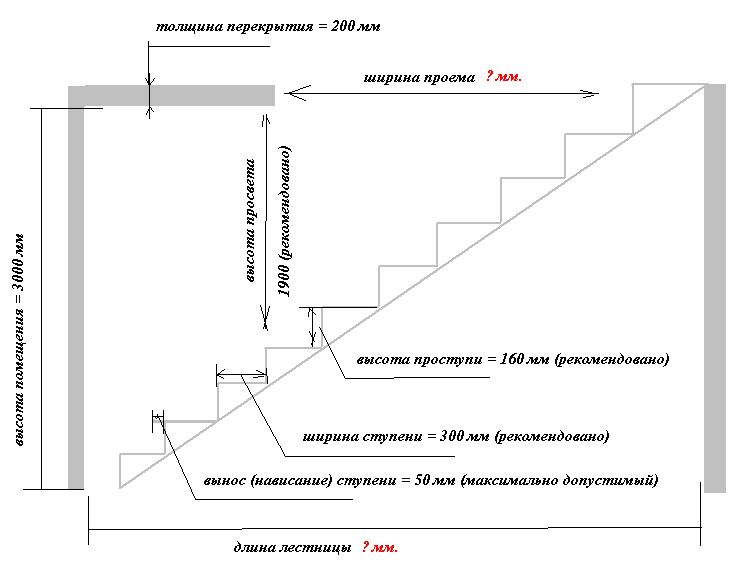

Перед тем, как спроектировать лестницу, необходимо произвести замеры, в первую очередь — измерить расстояние от пола первого этажа до пола второго этажа. Это будет высота лестницы – вертикальный катет треугольника, в виде которого можно представить лестницу. Длина лестницы частично зависит от планировки помещения и непосредственно связана с количеством ступеней.

Итак, предположим, что высота нашей конструкции равна 2,7 м. Требуемый размер подступенка – высота ступени – от 15 до 20 см, возьмем среднее, 17 см, и подсчитаем, сколько ступенек должно быть в лестнице, чтобы она была комфортной для эксплуатации. 2,7 разделим на 0,17 и получим 15,9 ступеней, округляем в бОльшую сторону – 16 ступеней.

П-образная лестница на металлокаркасе DOUBLE ITALIA

Как спроектировать лестницу на второй этаж такого типа? Опять же – не очень сложно. Просто при расчетах вам нужно будет разделить длину на количество маршей (два или три) с учетом того, сколько свободного места вы можете выделить для конструкции.

Гораздо сложнее спроектировать лестницу винтовую или поворотную с забежными ступенями. Сложность в том, что рассчитать размеры забежных ступеней и их необходимое количество – задача не из легких.

Лестница с забежными ступенями ЛМ-22

Как спроектировать лестницу, чтобы она была не только красивой, но еще и безопасной? А вот для этого нужно знать все нормы и требования к лестницам, которые были разработаны с учетом эргономики.

Расчет лестницы

Если позволяет конструкция дома и расположение комнат, лестницу лучше делать маршевой, то есть с прямым пролетом. Ее изготовить проще всего. Плюсом является и то, что она не оказывает чрезмерной нагрузки на несущие перекрытия. Устройство такой лестницы состоит из таких главных элементов: ступени, подступенки и косоуры. Из недостатков можно назвать то, что такая лестница занимает много места.

Один из самых важных этапов обустройства лестницы – расчет необходимого угла, ширины и высоты ступенек и их количества. Расчет лестницы на второй этаж своими руками должен производиться с максимальной точностью, чтобы потом не было проблем и несоответствия.

Чем больше угол наклона, тем труднее ходить по такой лестнице, но вместе с этим такое сооружение занимает гораздо меньше места. Для жилых помещений оптимальным считается угол в 23-37 градусов, это удобно для перемещения людей и транспортировки тяжелых предметов.

Ширина

Ширина лестничного марша играет немаловажную роль. Нужно учитывать, сколько человек будут ходить по этой лестнице. Минимальная ширина должна быть не менее 90 см. Если нет нужды бороться за каждый квадратный сантиметр, лестницу желательно сделать более широкой (120-140 см). Конечно, размеры дачного домика слишком маленькие для такой лестницы, поэтому в данном случае можно ограничиться и 80 см. Но лестница обязательно должна быть прямой и идти вдоль одной стены.

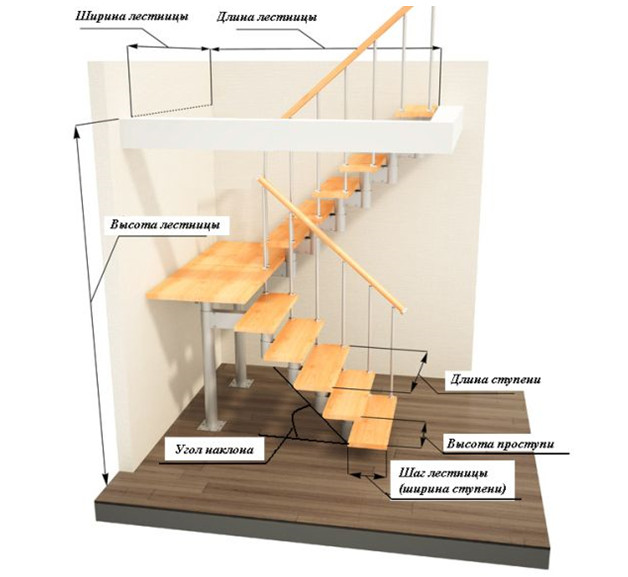

Высота, длина и количество ступеней

От высоты напрямую зависит количество ступенек. К расстоянию от пола до потолка необходимо еще прибавить толщину перекрытия. Оптимальная высота ступеньки варьируется от 18 до 20 см. Чтобы узнать количество ступенек, необходимо разделить высоту комнаты на оптимальную высоту ступеньки. Например, высота помещения (Н) – 2,5 м, а оптимальная высота ступеньки – 19 см. В результате выходит, что нужно сделать 13 ступенек. Ширина проступи должна быть не менее 25 и не более 30 см. Ширину проступи умножают на количество ступенек и получают размер проекции на пол. Например, 13 ступенек умножить на 26 см получится 3, 38 м (D).

Чтобы рассчитать общую длину лестничного марша, придется воспользоваться теоремой Пифагора. В нашем случае это будет Н2+D2=L2. Длина лестницы (L) равняется 4,2 м. Ниже можете посмотреть видео по расчету.

Изготовление

Зная точные размеры, можно закупать необходимые материалы и приступать к изготовлению элементов лестницы. Перед покупкой желательно определиться, стоит ли изготовлять все элементы самостоятельно или лучше приобрести готовые комплекты в профильных магазинах.

Второй вариант проще, но дороже. В первом случае необходимо подобрать хорошо высушенную древесину и перенести чертежи. Моменты, на которые нужно обратить внимание:

1. Нужно постараться хорошо выпилить косоуры. Эти несущие элементы должны быть прочными, надежными и качественно изготовленными. Для косоуров подбирают цельные доски толщиной в 5 см.
2. Поступи тоже должны быть ровно выпиленными и иметь аккуратные закругления по краям. Для этих элементов достаточно доски толщиной в 3 см.
3. Для подступенек не стоит брать толстую доску, толщины в 1,5 см будет вполне достаточно. Вся нагрузка идет на косоуры, а подступеньки – это дополнительные элементы, которые делают конструкцию лестницы закрытой.
4. Балясины и поручни лучше приобрести уже готовыми. Рассчитывая количество балясин, нужно помнить, что по нормам безопасности, если в доме есть маленькие дети, то на каждую ступеньку положено по две балясины.

Сначала устанавливают косоуры по предварительно проставленной разметке. Внизу они фиксируются с помощью опорного бруса, а вверху вставляются в специально вырезанные зазоры. Чтобы конструкция была ровной, в процессе работы необходимо время от времени проверять элементы уровнем и отвесом. Затем приступают к монтажу подступенников, а сверху закрепляют панели поступей. После этого можно приступать к установке балясин и перил.

Завершающий этап – отделка. Деревянную поверхность необходимо обработать шлифмашинкой, а затем покрыть антисептическим составом. После полного высыхания приступают к декоративной отделке. Если нужно, то на этом этапе можно тонировать древесину, а потом покрыть лаком в несколько слоев. После высыхания лака лестница полностью готова к эксплуатации.

Зная, как изготовить лестницу, можно с воодушевлением приниматься за дело. Монтаж этого сооружения не такое трудное дело, как кажется на первый взгляд. Поэтому читаем, вникаем и делаем!

Понравилось? Поделитесь в соц. сетях!Советуем почитать!

• Размеры парилки
• Купель для бани своими руками
• Вентиляция в бане, в парилке
• Баня-бочка своими руками

Пошаговая инструкция

1. Для того, чтобы лестница из дерева была успешно смонтирована, нужно просчитать ее уклон, который может составлять от 25 до 40 градусов.

2. Строительство деревянной лестницы предполагает предварительный расчёт её ступеней. Исходя из максимального расстояния между ступенями в 19 см, рассчитывают количество ступеней по высоте конструкции. Ширина проступи должна составлять минимум 25 см.

3. Безопасная установка деревянных лестниц требует, чтобы она была оборудована перилами высотой не меньше 90 см.

Расчет размеров деревянной лестницы на тетивах на сайте

Расчет лестниц на тетивах

Пример:

Вид сбоку

Вид спереди

Вид сверху

Чертеж тетивы

Чертеж ступеней

Исходные данные Высота лестницы 500 мм Длина лестничного проема в плане 700 мм Количество ступеней 2 Толщина ступеней 40 мм Выступ ступеней мм

Тетива лестницы Длина тетивы 1191 мм Угол наклона лестницы 35.5°

Размеры ступеней Высота ступеней 250 мм Глубина ступеней 350 мм Высота подступенка 210 мм

Крыльцо деревянного дома разумно защитить широким козырьком, а установку поступей выполнить с наклоном в 2-3 мм. Такое нехитрое монтажное решение не ухудшит эргономику ступеней и обеспечит беспроблемный естественный сток лишней влаги.

Строительство лестницы на второй этаж своими руками: инструкция

Перед тем как начать расчеты, вам стоит определиться, какая лестница Вам нужна, и сколько пространства готовы под нее отвести. Лестница может быть: 1. Одномаршевая. Легко рассчитать, легко смонтировать. Но зачастую на нее не хватает места, поэтому приходится делать марши и поворотные площадки. К счастью, пространство под ней можно использовать в качестве кладовки. 2. Многомаршевая. Отличается от одномаршевой только распределением занимаемого пространства. 3. Винтовая. Занимает от 3 кв. м, но конструкция куда сложнее. Поднять или спустить по ней, к примеру, диван – почти невозможно. Да и двоим с пустыми руками на ней разойтись будет трудно. 4. Поворотная с забежными ступенями – компромисс между маршевой и винтовой. Она станет красивым элементом интерьера, но имеет свои сложности устройства. Мы рассмотрим простой случай, и сделаем одномаршевую лестницу на второй этаж своими руками.

Расчет конструкции

Для того чтобы сконструировать лестницу, понадобятся следующие данные: 1. Размеры ступени (ширина проступи и высота подступенка) – их вы выберете. 2. Высота этажа (расстояние от уровня пола первого этажа до уровня пола второго этажа). Получают путем измерений. 3. Длина основания и длина лестничного пролета. Эти величины вычислим в результате расчета. Для максимального удобства подъема проступь лестницы должна быть 25-30 см. Если сделаете ее короче, при подъеме ноге будет неудобно опираться, а при спуске есть шанс соскользнуть. Если Вы сделаете ее шире, то для движения потребуется большая ширина шага. Это тоже неудобно.

Оптимальная высота ступени 15-20 см. Стандартные лестницы жилых многоэтажных домов имеют ширину проступи 30 см, высоту подступенка 15 см. Ориентируясь по своим ощущениям от подъема по ним, Вам будет проще выбрать подходящее соотношение. Исходя из выбранной вами высоты, рассчитайте количество ступеней. Например, при высоте этажа 2,8 м и высоте ступеней 18 см вам понадобится: 2800 мм / 180 мм = 15, 5 ступеней. Вы можете взять: 15 шт., тогда высота подступенка – 186 мм. Или 16 шт., подступенок – 175 мм.

Выбор материала

Лестницы можно сделать из: 1. Древесины или ее производных. 2. Металла. 3. Натурального камня. 4. Бетона. 5. Стекла или пластика. А также комбинировать их. К примеру, компания FOREST GROUP в одном из проектов сделала лестницу в загородном доме из массива дуба со стеклянным ограждением, обыграв подъем на второй этаж контрастом массивности.

Самый доступный и простой материал для лестницы – дерево. Оно не потребует усиления стен и фундамента. И специфические навыки вроде электросварки и бетонирования вам тоже не будут нужны. Хотя из-за различия характеристик у разных пород для изготовления красивой и прочной конструкции может понадобиться определенный опыт.

Для несущих элементов лестницы выбирайте твердых пород древесины. Если Вы собираетесь использовать прозрачные покрытия, то с березой или ясенем у Вас могут быть сложности из-за подбора досок на ступени. Бук не рекомендовано использовать в помещениях с большой влажностью. А дуб стоит в полном соответствии со всеми остальными его плюсами. Некоторые производители при создании лестниц для конкретного интерьера комбинируют породы разного цвета и рисунка. Дуб, бук и ясень – твердые породы, трудно поддающиеся обработке, поэтому используйте в их случае только прочный и качественный инструмент.

Варианты конструкции

Конструкционно лестница может опираться на косоурах, на тетиве или совмещенно. Причем тетива используется только в паре, а косоур может быть и один. В последнем случае его размер стоит делать не менее 350х200. Крепление ступеней может осуществляться разными способами: 1. На косоуре с вырубленными проступями. 2. На деревянных кобылках. 3. Крепление блочных ступеней. 4. На изогнутых стальных опорах. 5. Проступи с опорой на опорные ножки (удлиненные опорные ножки могут служить стержнями для перил). 6. Стыкование в паз лестничной тетивы. 7. Соединение ступеней с брусками нашитыми на лестничную тетиву и т.д.

Обратите внимание на крепление косоура или лестничной тетивы к площадочной балке. Косоуры без запилов надежнее, из-за уменьшения количества ослабленных сечений и вероятности скола. Но для таких конструкций применяют площадочные балки большего сечения, что уменьшает проход под лестницей. Опирание нижних концов косоура также может производится по различным схемам. Как правильно сделать лестницу на второй этаж своими руками Для несущих элементов используются: 1. Массивный брус или клееная доска толщиной 50-70 мм и шириной 200-300 мм – для косоуров или лестничной тетивы. 2. Обрезная доска для ступеней. Ступени можно делать из одной доски или из нескольких. Для проступи в зависимости от ширины ступени используют доски толщиной 30-50 мм. Для подступенка – 20-30. 3. Поручни, стойки для перил и балясины Вы можете сами сделать с помощью специального оборудования или купить уже готовыми.

При выборе древесины для лестницы помните: 1. Заготовки должны быть хорошего качества: не содержать сучков, трещин и деформаций, без гнили и следов от жуков-древоточцев. 2. Не повредите материал при транспортировке. 3. Используемые вами заготовки должны быть хорошо просушенными. 4. До начала монтажа обработайте заготовки нужными вам пропитками. 5. После окончательного высыхания заготовок, уже можно проводить разметку косоуров с учетом с выбранных Вами видов крепления. 6. Поскольку здесь описывается сборка одномаршевой лестницы для разметки будет удобнее использовать трафарет, который можно при желании сделать самостоятельно. 7. После того как проверите точность разметки, сделайте выпилы под ступени. Это очень важный этап. Допустив ошибку в этот момент Вы можете надолго обеспечить себя кривой лестницей.

Поделиться статьей в соц. сетях:

Как производится расчет

Для начала необходимо уточнить, в каком именно месте будет располагаться лестница, и сделать необходимые замеры. Для этого определяют:

• высоту этажа между уровнями чистого пола;
• длину площади, выделенную под установку лестницы;
• габариты лестничного проема.

От данных параметров зависит разновидность лестничной конструкции. Небольшие размеры проема и площади, предназначенной для ее установки, диктуют необходимость устройства винтовой лестницы, но в этом случае вычисления будут сложнее. Поэтому рассмотрим наиболее простой вариант – расчет лестницы на косоурах с одним маршем.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Мансардные

Отдельно следует выделить категорию мансардных лестниц в коттедже. Они используются в том случае, если вместо полноценного второго этажа обустроено помещение со скатными стенами. В таком случае площадь комнаты должна использоваться максимально рационально, то есть нужно сократить размер выхода наверх.

Если стандартная лестница для выхода на второй этаж требует широкого проема, для мансардной конструкции понадобиться лишь небольшой люк. Отличиями таких моделей являются следующие характеристики:

• компактность;
• скрытое расположение;
• небольшие затраты на изготовление и установку;
• независимость от интерьера;
• свобода расположения.

Мансардные лестницы используются для доступа на неполный второй этаж

Такую лестницу в частных домах можно располагать даже посреди комнаты, ведь после её использования конструкция складывается и прячется под откидным люком мансарды.

Для обустройства скрытого подъема доступны такие варианты, как:

• Складная. Самая популярная модель, которая функционирует по принципу книжки. Состоит из 3-4 секций, которые раскладываются благодаря шарнирным креплениям.
• Выдвижная. Достаточно потянуть снизу и компактная, похожая на гармошку конструкция превратится в удобную металлическую лестницу со ступенями. Она очень сложная в плане сборки, так как состоит из огромного количества подвижных деталей, поэтому лучше приобрести уже готовое изделие.
• Телескопическая. Секции задвигаются одна под другую или же тетивы складываются по принципу телескопической трубы, смещая перекладины вверх.

Основные виды чердачных лестниц

Как сделать расчеты для винтовой лестницы

Перед сооружением винтовой лестничной системы необходимо определиться со следующими параметрами:

1. Высота этажа – расстояние между этажами.
2. Ширина проема – не менее 200 см.
3. Диаметр. Ширина проема минус 20 см на перила: 200-20=180 см.
4. Длина ступени. Половина диаметра, то есть радиус лестницы: 180/2=90 см.
5. Длина лестницы по линии движения. Сначала рассчитайте длину по контуру: L=2ПRх¾ 2х3,14х90х¾=424 см. Затем нужно умножить полученный показатель на ⅔, так как линия движения лестницы проходит на расстоянии ⅔R от её центра: 424х⅔= 283 см.

   Винтовая лестница

6. Высота проступи – в рамках 15-20 см.
7. Количество ступеней – разделите высоту этажа на высоту проступи. Например: 250/17=14,7 (15) ступенек.
8. Высота шага – разделите высоту этажа на количество ступенек: 250/15=16,7 см.
9. Ширина проступи – разделите длину лестницы по линии движения на количество ступенек минус одна: 283/14=20 см.

Совет. У винтовой лестницы должны быть не классические прямоугольные, а клинообразной ступеньки. Их ширина с внутренней стороны должна быть не менее 15 см.

Оперируя рассчитанными параметрами, составьте чертеж-схему задуманной лестницы – ориентируясь на такую визуализацию конструкции с четко обозначенными размерами каждого элемента, вам будет легче выполнять все последующие работы.

Основные технические параметры лестниц

Любое сооружение имеет свои нормативы. Есть такие нормы и для лестниц. При отступлении от них при строительстве пользоваться конструкцией будет в лучшем случае неудобно, в худшем − просто опасно. В список параметров входит высота подступенка и ширина ступеней лестницы, уклон, высота перил.

Размеры ступеней лестницы учитывают допустимые рамки высоты подступенка, которые укладываются в 80 мм: минимальная величина − 120 мм, максимальная − 200 мм. Глубину проступи делают размером между 235 и 355 мм. Угол наклона зависит от нескольких факторов, но допустимые значения − 24−50°. Если наклон превышает 45°, то ступени становятся слишком крутыми и неудобными. Должный уклон формирует высота подъёма в определённом соотношении к ширине проступи.

Выбор произвольных значений способен нарушить технические качества конструкции. Помимо вышеперечисленных параметров, учитывают габариты лестничного проёма, длину марша, число подъёмов (желательно не больше 18), общее расстояние от пола первого этажа до второго.

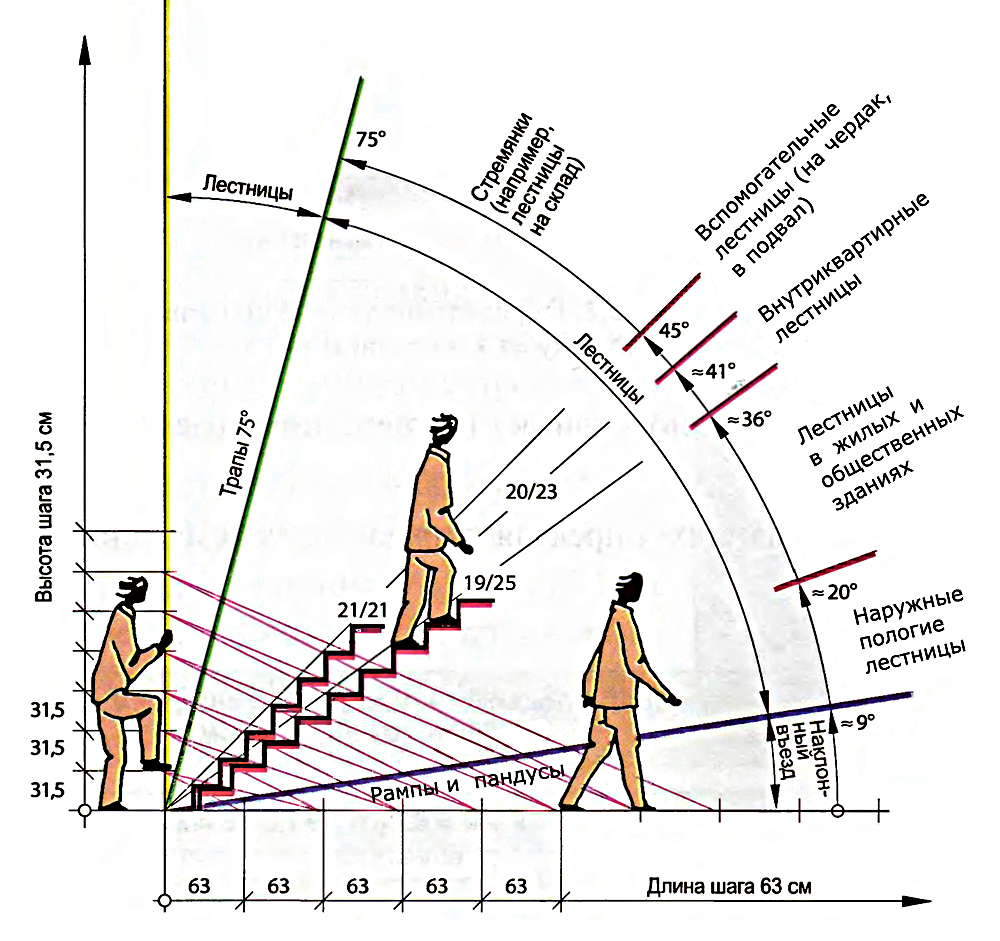

В среднем длина шага взрослого человека равна 63 см, а при подъёме это число становится равным 30−32 см и увеличивается или уменьшается в зависимости от наклона марша. Что касается ограждения и перил, то норматив указывает 90−120 см. Критическая высота лестницы − тоже важный параметр, поэтому в плане дома стоит учитывать высоту потолка второго этажа для предупреждения травм головы. Напоследок добавим, что безопасной будет та лестница, которая в состоянии выдержать вес до 250 кг, а перила − свыше 100 кг.

Расчет лестницы

Теперь настал черед сделать расчет.

Рассчитать нужно такие размеры:

• ширина ступени в середине — от 20 см;
• ширина от опоры — от 10 см;
• ширина в самой широкой части у края — от 40 см;
• диаметр — от 1.3 до 3.3 м;
• диаметр прохода по краю перил — от 1.2 до 3.2 м;
• ширина марша —  м;
• диаметр проема в перекрытии —  м.

Учтите, что размеры и расчет выше приведены в пределах рекомендуемых цифр и нет причин сделать огромный проем в ограниченном пространстве дачи — лестница займет полезную площадь и только.

Не забудьте рассчитать такой момент: удобная высота для подъема.

Видео:

Давайте посчитаем размеры для лестницы в 3 метра высотой с маршем шириной 80 см:

• Диаметр равен ширине марша х2 + диаметр опоры: D=2×800 + 200=1.8 м
• Радиус подъема равен ½ ширины марша + радиус опоры: R=400+100=500 мм.
• По формуле L=2TTr/200 (ширина проступи) получаем: 2××500/200=17.2. Округляем до целого числа и получаем ровно 17 ступеней в одном витке спирали. Внимание: при высоте до 3 метров лестница вряд ли будет состоять из 2 витков.
• Эргономика высоты ступени также высчитывается: заложим рост человека в 180 см. Добавим к нему запас 20 см и поделим на число ступеней в витке. Итого 200 см/17=12 см (округление от ).
• Посчитаем количество: разделим высоту лестницы на высоту ступени и получаем: 3000 мм/120 мм=25.

Итоговый расчет: для нашей лестницы высотой 3 метра, с шириной марша 80 см нужно сделать своими руками 25 ступеней высотой ровно 12 см.

Как организовать пространство под лестницей?

Если вы решили, что в вашем доме будет стоять прямая одномаршевая конструкция на второй этаж, то у вас возникнет множество вариантов обустройства пространства под ней.

• Вы можете организовать удобное место для отдыха, поставив диван и небольшой книжный шкаф, а можете создать небольшой кабинет, поставив под лестницей стол и кресла.

В некоторых случаях, если пространство позволяет, под лестницей деревянной или бетонной организуют небольшие санузлы. Обычно делают это в целях экономии площади. Если деревянная лестница будет проходить рядом с кухней, то под ней часто организуют обеденную зону. В этом случаев в каркас самой лестницы можно встроить шкафы, чтобы не загружать полезную площадь кухни.

Кстати, под такой лестницей, если сделать в ней предварительно нишу, можно удобно расположить в интерьере дополнительное спальное место.

Если в доме будет находиться прямая конструкция с несколькими маршами, то пространство под ней также можно использовать в различных вариантах. Под сооружением в коридоре можно организовать гардеробную, поставив полку для обуви или небольшой шкаф. Конструкция с несколькими маршами у стены позволяет использовать пространство более рационально. Можно организовать пространство с тем же диваном, столом и множеством полок.

Криволинейные конструкции с забежными ступенями занимают много площади в интерьере, но даже в этом случае пространство под ними можно использовать достаточно рационально. Например, установить книжный шкаф.

А вот если конструкция винтовая, то организовать под ней что-либо не получится. Обычно под ними размещают большие горшки с растениями.

При расположении лестницы в различных комнатах дома, важно иметь в виду некоторые сложности размещения. Так, при расположении ее возле туалета или при размещении санузла под конструкцией нужно тщательно продумать подведение коммуникаций. При размещении в коридоре необходимо продумать освещение. А вот деревянную лестницу в кухонной комнате следует защитить от испарений и запахов.

Выход на второй этаж с лестницы должен быть удобным. Но сама конструкция должна быть еще и красивой, чтобы хорошо вписаться в интерьер. Ее расположение поможет выбрать дизайн сооружения.

Многое в данном случае зависит от материала. В деревянном доме обычным вариантом является деревянная лестница. Металлические сооружения также могут смотреться хорошо, если имеют кованые элементы в виде перил. Если общей концепцией оформления дизайна интерьера внутри дома является хай-тек или минимализм, то идеальными будут стеклянные лестницы. Впрочем, сооружение может быть изготовлено из нескольких вариантов. Каркас и перила часто выполняются из металла, в то время как ступени – из дерева.

Винтовые лестницы

Конструкции винтовых лестниц отличаются весьма компактными габаритами, поэтому они занимают совсем мало места.

При этом, кроме достоинств подобных конструкций, у них имеются и некоторые недостатки. К таким недостаткам следует отнести неудобство в использовании, тем более, что по таким лестницам вряд ли удастся поднять на второй этаж что-то громоздкое. Поэтому винтовые лестницы не пользуются особой популярностью, не смотря на довольно эстетичный и практичный внешний вид.

Расчет винтовой лестницы

Проектирование винтовой лестницы – это хлопотное и ответственное дело, поскольку нужно учитывать тот факт, что над головой человека располагаются ступеньки. В связи с этим, нужно учитывать рост жильцов.

Существует еще ряд особенностей. Дело в том, что ступени не имеют одинаковую ширину, поскольку они с одной стороны уже, а с другой шире. Узкая часть всегда находится в месте крепления к несущей опоре (столбу). Широкая часть располагается в местах примыкания ступенек к стенам помещения. В качестве базового значения ширины ступени принимается значение, расположенное в средней части ступеней. При этом, наибольшая ширина не должна выходить за пределы 40 сантиметров.

Ширина пролета лежит в пределах 50-100 см, при этом для всей конструкции необходимо иметь удвоенное значение ширины пролета.

Сборная колонна – основа конструкции

Конструкция винтовой лестницы на основе сборной колонны отличается сравнительной простотой, поскольку достаточно закрепить трубу и на ней смонтировать элементы лестницы.

Конструкция лестницы на сборочной колонне

Конструкция такой лестницы состоит из нескольких основных элементов, таких как труба (диаметром порядка 40 мм), ступени, балясины, промежуточные цилиндры и т.д.

Конструкция винтовой лестницы

Все подобные элементы устанавливаются на определенных расстояниях друг от друга, в зависимости от размеров лестницы. При этом следует придерживаться технических характеристик конструкции, чтобы лестницей удобно было пользоваться.

Монтаж лестницы начинается с установки и закрепления основного элемента – столба (трубы). Для этого в полу первого этажа и в потолке делаются отверстия, которые соответствуют диаметру столба (трубы). После этого труба вставляется в отверстие и надежно закрепляется. Чем надежнее будет крепление, тем надежнее получится вся конструкция, при этом следует так же надежно закрепить всю конструкцию, а также нужно подумать о том, что на трубу (на столб) насаживаются многие элементы, в том числе и балясины. На чертеже имеются все необходимые размеры подобной винтовой лестницы.

Чертеж элементов лестницы

В качестве материала для ступеней подойдет клееная доска или мебельный щит, но наиболее предпочтительным считается клееная древесина, поскольку ее не поведет, и она не потеряет свой товарный вид при сушке.

На видео можно поэтапно увидеть, как собирается подобная лестница. При этом следует отметить, что данная конструкция состоит из сборного столба, хотя допустимо применить и цельный. Единственная проблема – это сложность сборки лестницы, поскольку каждый раз придется подниматься на лестницу, чтобы закрепить следующий элемент, в отличие от сборного столба.

На следующем видео представлен вариант винтовой лестницы из металла, но для ее монтажа нужно уметь пользоваться электросваркой, причем профессионально, поскольку от этого зависит безопасность всей конструкции.

Интересные варианты винтовых лестниц на второй этаж

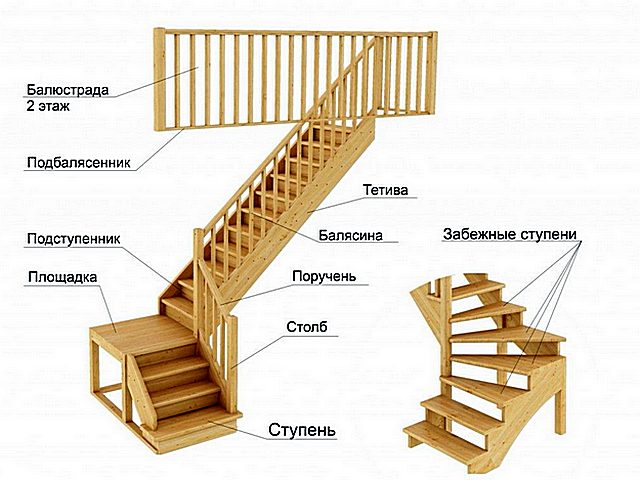

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

• маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

• маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
• винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
• полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
• забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

Деревянная лестница с забежными поворотами

• T-образные — два марша, соединяющиеся в один;
• S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
• У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
• пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

Отличие расчета конструкций с забежными ступенями

Существуют конструкции и с использованием забежных ступеней. Для того чтобы знать, как правильно рассчитать лестницу с их использованием, нужно сначала определиться, в какой именно части лестничного марша они будут расположены. Кроме того, расчеты должны соответствовать основным техническим требованиям:

• наименьшая допустимая ширина (в широкой части) ступеней должна составлять 40 см;
• радиус кривизны поворотной части лестничной конструкции – 30 см;
• для обеспечения безопасности передвижения линия хода всей лестничной конструкции должна плавно отображать направление всего марша;
• ширина забежных ступеней в средней линии марша может быть 20 и более см.

Если сделать лестницу по всем правилам, соблюдая и учитывая требования и стандарты, то она будет служить долгое время и представлять собой безопасную и комфортную для передвижения конструкцию.

Забежная лестница

Такой тип поворотной лестницы имеет плавный изгиб на 90 гр. и отсутствие площадки.

Забежная лестница (вид сверху)

Забежные ступени изготавливаются в клиновидной форме разной ширины. Основными их параметрами является значение ширины посередине не менее 20 см и в узкой части больше 10 см. Эти показатели важны для безопасного подъёма и спуска, так как ступня человека при перемещении попадает на более широкую часть, притом, что вторая остаётся на узком участке. При необходимости забежные ступени имеют специальные изогнутые подступенки. Главный недостаток конструкции с забежными ступенями – это опасность соскользнуть, особенно на бетонных или стеклянных конструкциях. Вторым недостатком является то, что забежная г-образная лестница сложна в проектировании.

Дизайн забежной стеклянной лестницы

Особенности конструкции забежной лестницы Средняя ступень является основной для забежной лестницы. Она упирается в угол 90 гр. между стенами. Крепится ступень двумя способами:

1. Широкая часть клина упирается в две стены под углом 90 гр.
2. Верхняя ступенька соприкасается со стенами. При этом вторая примыкает к одной стене, а следующая ступень к другой.

Проблемы с неудобством подъёма по забежной конструкции снижается, если применить особый способ расчёта. За счёт прямоугольных ступенек концы забежных расширяют, что придаёт пропорциональное распределение ступеней и более комфортное перемещение. Монтаж забежной лестницы
