Дизайн металлической лестницы на второй этаж

Особенности различных вариантов металлических лестниц

Существуют минимум три вида железных лестниц для частного дома:

• Привычные прямые лестницы, не занимающие много места. Особенно если добавить в конструкцию лестничную площадку;
• Винтовые металлические лестницы. Встречается редко, но их использование придаст оригинальность любому интерьеру;
• Лестничные конструкции на консолях и косоурах.

Прямые лестницы наиболее распространены Рекомендуем

• Металлическая лестница своими руками – дизайн и качество зависит только от вас
• Поворотная лестница своими руками — проведение расчетов, подготовка чертежей, изготовление
• Лестница на мансарду в небольшом доме – как сделать своими руками?

У каждой из этих лестниц есть свои слабые и сильные стороны. Ниже мы разберемся с их конструкционными особенностями и научимся собирать их самостоятельно. Возможно, вы создадите лестницу из металла своими руками, основываясь на наработках дизайнеров, а может быть, в основе изделия будут лежать ваши чертежи и эскизы. В любом случае у вас впереди увлекательный творческий процесс и достойный результат.

В независимости от сложности изделия работа начнется с предварительного этапа. Вам предстоит провести необходимые замеры, собрать и доставить к месту строительства материалы и инструменты. Не обойтись и без теоретической базы – требования к лестничным маршам можно изучить в соответствующих СНиПах.

Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

• Рекомендуемая ширина для лестницы в доме составляет 900 см.
• Высота ступенек 16–21 см.
• Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
• Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
• Перила должны выдерживать боковые усилия в 100 кг.
• Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

На больцах, анкерных болтах, которыми ступени крепятся на стену.

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

• сварочный аппарат с маской и рукавицами;
• болгарку с дисками по металлу для зачистки поверхностей;
• дрель с набором сверл;
• устойчивый железный стол;
• тиски, струбцины;
• рулетку, угольник, карандаш.

А также такие материалы, как:

• металлический профиль, уголки;
• дерево для отделки ступеней;
• уайт-спирит, грунтовку, краску.

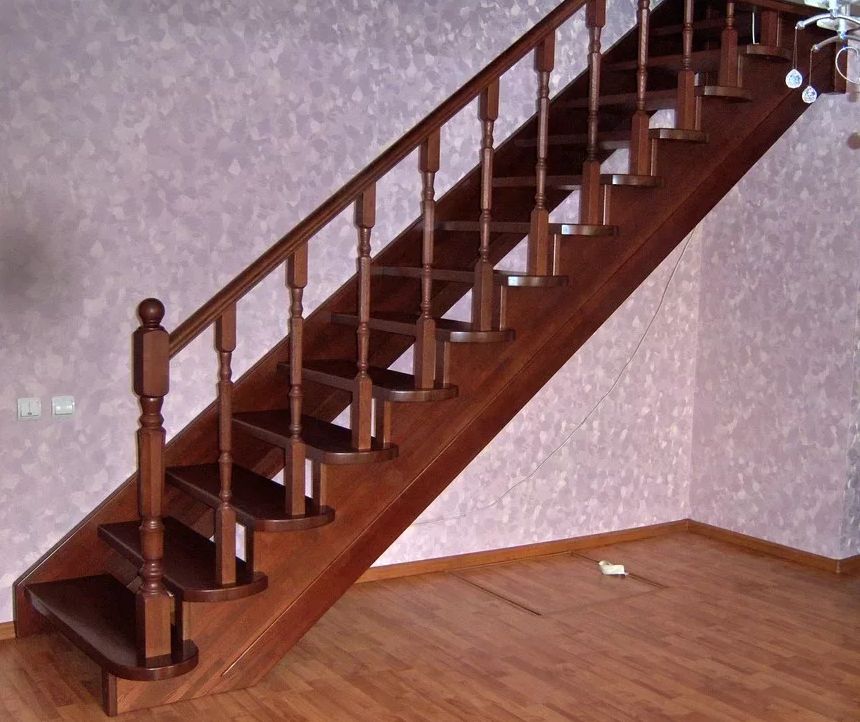

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

• косоуры;
• подступенки;
• проступи;
• перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

1. электрический лобзик;
2. молоток;
3. шлифовальную машинку;
4. дрель;
5. уровень;
6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Виды металлических лестниц

Металлические лестницы различаются как по форме, так и по используемому металлу, способу его обработки, монтажу, а также по типу конструкции.

По форме лестница из металла может быть:

• прямая маршевая;
• поворотная (многомаршевая);
• винтовая;
• стремянка складная, приставная, раздвижная.

В лестницах металл чаще всего комбинируют с деревом для придания более благородного вида, такие комбинации преимущественно используются во внутренних помещениях.

Прямая маршевая лестница

Простая прямая одномаршевая лестница на второй этаж – очень распространенная конструкция, часто применяется в небольших домах и квартирах. Одномаршевая лестница используется в невысоких помещениях, в строениях с высокими потолками целесообразно будет возводить винтовую лестницу или маршевую конструкцию с поворотными площадками.

В случае использования прямой одномаршевой лестницы в помещениях с высокими потолками она будет занимать очень много пространства, если придерживаться стандартов по углу наклона лестницы, высоте и ширине ступеней для комфортного подъема и спуска. Также необходимо будет выполнить дополнительное усиление конструкции при большом пролете. Комфортная длина пролета – до 15 ступеней.

Плюсы одномаршевой лестницы в следующем:

• простота сборки – для изготовления требуется минимальный набор инструментов и материалов;
• стоимость;
• вам не обязательно быть опытным строителем, для того чтобы сделать такую лестницу самому, достаточно просто следовать инструкциям на нашем сайте.

Винтовая лестница

Винтовая лестница на второй этаж идеально впишется в любой интерьер.

Плюсы винтовой лестницы:

• значительная экономия места, под размещение лестницы достаточно 1,5 м2, что особенно важно в небольших помещениях;
• красивый и изящный внешний вид, лестница может разместиться в центре комнаты, не испортив общий вид интерьера;
• невысокая стоимость изготовления.

Наряду с плюсами существует ряд минусов:

• непростое изготовление тетивы;
• разная ширина ступени по всей ее плоскости снижает комфорт при передвижении по лестнице;
• сложно перемещать крупногабаритные вещи, особенно при небольшой ширине проема.

Важно!  В случае изготовления винтовой лестницы своими силами лучше воспользоваться модульной конструкцией, лестницу будет проще собрать из отдельных элементов. Выполнить косоур или тетиву для винтовой лестницы будет намного сложнее, и без специального оборудования это сделать не получится.

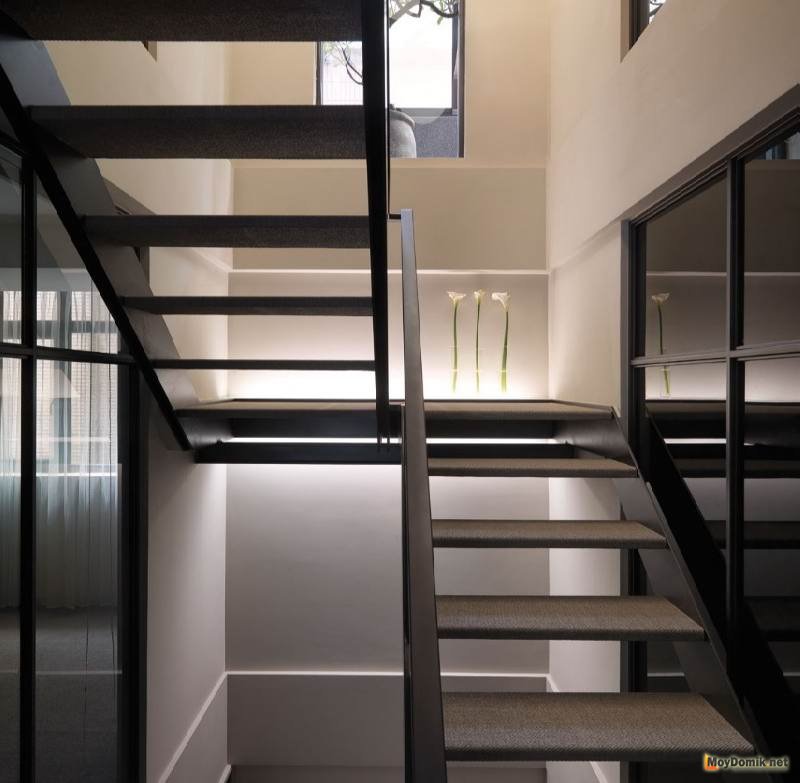

Поворотная лестница

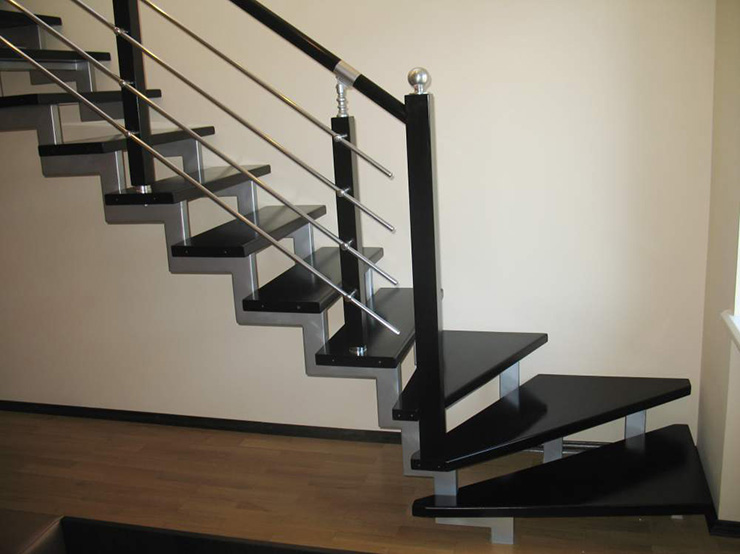

Лестницы с поворотными площадками, как мы и писали ранее, чаще используются в помещениях с высокими потолками. Поворотные лестницы устанавливаются по причине необходимости сохранить оптимальный угол подъема по лестнице. Выделяются два основных варианта поворотных лестниц:

• Г-образная (с поворотом на 90 градусов);
• П-образная (с поворотом на 180 градусов).

В обоих случаях в качестве поворота можно использовать поворотную площадку или забежные ступени. Поворотная лестница с забежными ступенями по своей конструктивной особенности может занимать меньше места, ввиду того что взамен поворотной площадки (расположенной на всем протяжении в одной плоскости) также используются ступени, в результате чего сокращается число ступеней в маршевом пролете.

Поворотная лестница на второй этаж по стоимости и трудоемкости сборки не сильно отличается от простых прямых одномаршевых лестниц, необходимо будет выполнить дополнительные расчеты по нагрузкам и расположению опор для прочности конструкции.

Поворотными часто бывают лестницы промышленных зданий, в таких строениях они используются как пожарные лестницы и часто расположены со стороны улицы.

Стремянка складная, приставная, раздвижная

Стремянка – многофункциональная универсальная лестница, ее использование допустимо в любых целях, как для связи между этажами, так и для любых хозяйственных и бытовых нужд.

Металлические стремянки подразделяются по типу конструкции:

• Металлическая приставная – это простая прямая лестница различных размеров в зависимости от назначения. Лестницы из металла в подвал, погреб или колодцы являются прямыми приставными, при наличии на концах зацепных крюков могут использоваться как штурмовые пожарные лестницы.

• Складная лестница имеет широкую область применения в зависимости от типа конструкции. По способу складывания она может быть простой, такие лестницы обычно используется в бытовых целях, для замены лампочки, работы по хозяйству. Более профессиональный способ складывания имеет трансформер, такая лестница применима для любых целей, также может использоваться как подмость для более удобного выполнения строительных работ.

• Раздвижная (телескопическая) – применяется для работ на высоте. Простые лестницы могут раскладываться до 12 м. Телескопическими являются пожарные лестницы, высота таких конструкций достигает 45 м, что соответствует высоте 15-этажного дома.

Выбор материала

Для изготовления деревянных элементов своими руками используют высушенный массив или, для экономии, клееную доску с равномерной структурой, без сучковатости и инородных включений. Вот несколько общих правил:

• для каркаса лестницы, подвергающемуся постоянным нагрузкам, стоит отдать предпочтение твердым породам — дубу (он хоть и недешевый, но прочный, износостойкий и красивый), буку, грабу, при условии, что он грамотно высушен;
• несущие деревянные тетивы, косоуры конструкций под умеренной нагрузкой можно делать из доступной сосны (чтобы лестница не скрипела, древесину специально обрабатывают), хвойной лиственницы, ясеня — он подойдет, если в помещениях не слишком сухо, иначе велик риск растрескивания;
• проступи и поручни делают из массива с маркировкой Е, износостойких пород — бука, тика, который при намокании не становится скользким, дуба и граба;
• для подступенков подойдут и доступные материалы — сосна, пихта;
• деревянную облицовку, как правило, делают из благородных, декоративных пород — вишни, ореха, ясеня, экзотических венге, мербау и так далее.

При подборе дерева учитывают средние температурно-влажностные параметры микроклимата в помещениях, нагрузку на все элементы, частоту использования лестницы и прочие параметры, важные для владельцев.

Элементы лестничных конструкций

Перед тем как начать дизайн-проект, нужно разобраться в особенностях каждой детали. Стандартная лестница в коттедже состоит из:

• ступенек и опор, их поддерживающих;
• тетив – балок, на которые опираются торцевые и нижние части ступеней;
• косоуров – балок, удерживающих ступеньки снизу;
• проступи – горизонтальная основа ступеней;
• подступенка – вертикальная деталь, которой в зависимости от типа изделия может не быть;
• больцов – анкерные болты для монтажа в стену и последующего крепления ступенек;
• стойки – основной несущий элемент винтовых лестниц;
• лестничного марша – ступеньки и балки для преодоления уровня в сборке;
• перил, поручней, прутьев – ограждающие детали;
• балясин – вертикальные декоративно-усиливающие опоры.

На заметку! Хорошая прочность и высокие эстетические свойства у бронзовых, чугунных, латунных балясин.

Установка лестницы своими руками на второй этаж, видео-инструкция монтажа

Для самостоятельного изготовления и монтажа лестницы выберем маршевый тип лестницы. Элементы изделий просты в изготовлении и монтаж их относительно легок.

Для изготовления лестницы на второй этаж потребуется:

• брус толщиной не меньше 40 мм для изготовления ступеней;
• доска шириной 40 мм;
• балка 30-40 мм для горизонтальной поверхности ступени (проступи);
• балка 30 мм для подступенков;
• брус для косоуров 50х250 мм;
• шурупы для крепления элементов;
• поручни, балясины, перила.

Варианты обустройства ступеней для лестницы

В соответствующих магазинах можно приобрести перила и балясины для лестниц на второй этаж в частном доме. Цены на них довольно приемлемы: покупка этих элементов даст возможность выиграть время и приобрести добротные качественные изделия. Ведь внешний вид лестницы во многом зависит от изящности этих элементов.

Попробуем разобраться, как сделана лестница на второй этаж в виде маршевой деревянной конструкции на косоурах.

Элементы конструкции лестниц

Схема и расчет маршевой лестницы

Для расчета числа ступеней, высоту лестничной конструкции делят на выбранную высоту ступени, округляя до большего значения полученной величины. Длина основания вычисляется путем произведения числа ступеней на их установленную ширину.

Схема обустройства лестницы на косоурах

Длина пролета определяется по формуле:

c = a + b, где

с — длина пролета;

а — высота лестницы;

в — расстояние по полу от начала лестницы до ее окончания.

График удобства наклона лестницы

Изготовление и крепление элементов конструкции лестницы

Для изготовления косоуров понадобится качественно просушенная доска. Подойдут такие породы, как бук, сосна или дуб. Сначала согласно расчетам делают макет элемента из картона или фанеры. Сверху и снизу на косоуре устраивают пазы для крепления его к опорным брусьям. После этого заготовки шлифуют.

Схема стыкования косоура с элементами лестницы

Готовые косоуры крепят внизу и вверху к опорному брусу. Контроль правильности монтажа определяется строительным уровнем.

Для ступеней применяют доску толщиной 40 мм. Ширина ступеней соответствует выбранной ширине лестницы, учитывая перила. Как правило, ширина ступеней колеблется от 0,7 до 1,2 м. Для подступенков используют доску толщиной 30 мм, шириной, равной высоте ступени, и длиной, равной выбранной ширине лестницы.

Варианты монтажа подступеньков

Методика крепления ступеней следующая: сначала крепится подступенок, а затем ступени. Чтобы впоследствии при перемещении по лестнице не раздавался характерный скрип, все щели и стыковочные линии заполняют клеем для столярных изделий.

Балясины монтируют с учетом одной штуки на каждую ступень. При этом первая и последняя балясины будут опорными, между ними располагаются декоративные. Крепление происходит посредством тех же саморезов, места креплений маскируются заглушками. Перила крепят к балясинам с нижней стороны. Когда конструкция готова, ее тщательно шлифуют и покрывают лаком или краской в несколько приемов. Каждому слою дают хорошо просохнуть.

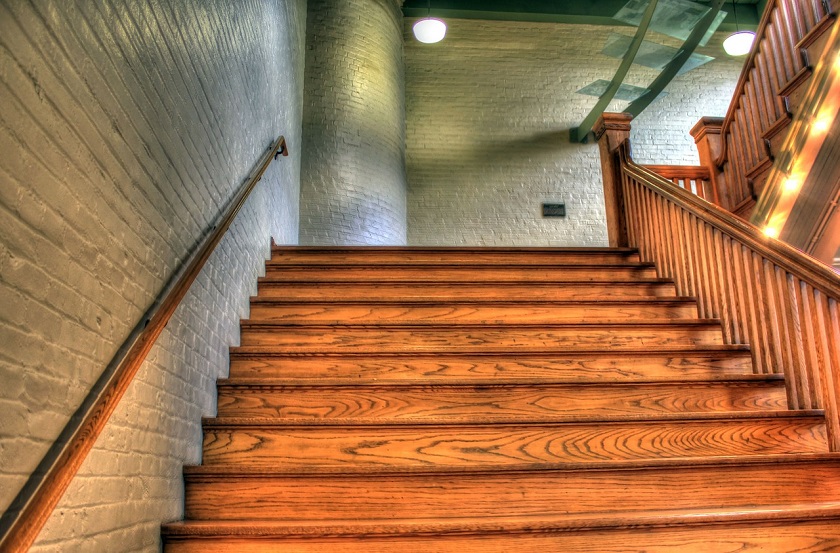

Добротная деревянная лестница органично вписывается в интерьер

Устанавливая самостоятельно лестницу в доме, необходимо разработать четкую схему планируемой конструкции и учесть все полезные рекомендации. Лестничные системы могут быть различной конструкции: спиральные, маршевые или сложной комбинированной конфигурации. Нетривиальные формы поручней и балясин, отделка ступеней, выполненная из разных современных материалов — все эти элементы создадут неповторимую конструкцию, которая станет настоящим шедевром в интерьере вашего дома.

Правила конструирования поворотной лестницы с забежными ступенями:

1. Перед тем как проводить замеры и расчеты, нужно определиться с размещением лестницы, от имеющейся шахты зависит геометрия будущей постройки.
2. Первичные требования, предъявляемые к лестничным постройкам – это безопасность, беспрепятственный подъём и спуск. Поэтому при проектирование существует рекомендованные параметры, которые необходимо учитывать:

•  Размер ступени в центре должен быть не меньше 20 см, при этом самое широкое место не должно превышать 40 см.
• В одном пролете лестницы достаточно 9 – 12 ступеней.
• Для свободного перемещения, оптимальной высотой проступи считается диапазон от 12 см до 22 см.
• Расстояние до потолка не ниже 2 м.
• Угол наклона лестницы составляет в среднем 30-45 градусов.
• Поворот не должен превышать показания угла наклона лестницы.
• Рекомендованная ширина лестницы- не меньше 90 см.
• Перила устанавливаются на высоте 80 – 100 см.

При соблюдении рекомендаций и норм, забежные лестницы 90, не только сэкономят пространство и гармонично впишутся в интерьер, но станут надёжным и комфортным сооружением.

Однако стоит помнить, что проектирование лестницы в дом – это трудоёмкий и сложный процесс, требующий определенных навыков и знаний.  Для получения достоверных данных, вычисления производите с помощью калькуляторов лестниц онлайн или обращайтесь к специализированным компаниям, с опытом и технической базой в данной сфере.

Практические навыки

Строительство лестницы своими руками — трудная, но осуществимая задача. В случае обращения в строительные организации также не помешает знание некоторых нюансов, несоблюдение которых повлечет с собой ежедневный дискомфорт.

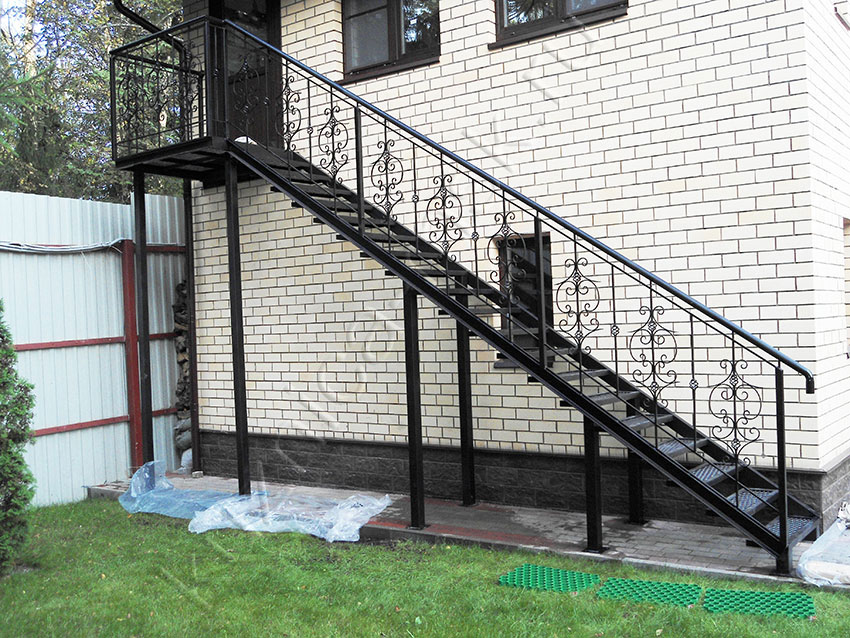

Важные детали правильного проектирования наружных лестниц:

1. Все ступени должны быть абсолютно идентичны. Даже незначительные отклонения в размерах могут стать причиной травматизма.
2. В случае частого пользования лестницей двумя и более людьми, если использование допускает перемещение габаритных предметов, ширина должна варьироваться от 1250 до 1500 мм.
3. Винтовая лестница обычно используется внутри здания или для служебного входа на технические помещения (чердак, мансарду), использование таких конструкций снаружи целесообразно только в случае ограниченного свободного пространства.
4. Нелишним будет установка полиуретановых или резиновых вставок на ступени во избежание скольжения.
5. Установка перил на наружную лестницу обязательна! Перила и балюстрада необычных форм могут придать всей конструкции дополнительную привлекательность.

дизайн металлической винтовой лестницы с высокими перилами

Выбор профиля

На этапе подготовки и планирования необходимо определиться с выбором профиля. Для этого следует провести некоторые расчеты.

Оптимальная толщина сечения – 5-7 мм. Что же касается ширины сечения профиля, однозначного ответа нет. Трубы нужно подбирать исходя из особенностей конструкции.

• для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
• для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
• если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже вы можете увидеть, какие параметры профиля наиболее оптимальны для различных нагрузок на пролет, учитывая его длину:

Нагрузка на пролет в зависимости от длины и параметров профиля.

Изначально нужно определиться с габаритами лестницы и ее видом, сделать расчеты, нарисовать или подобрать чертеж. И только после этого можно выбирать профиль.

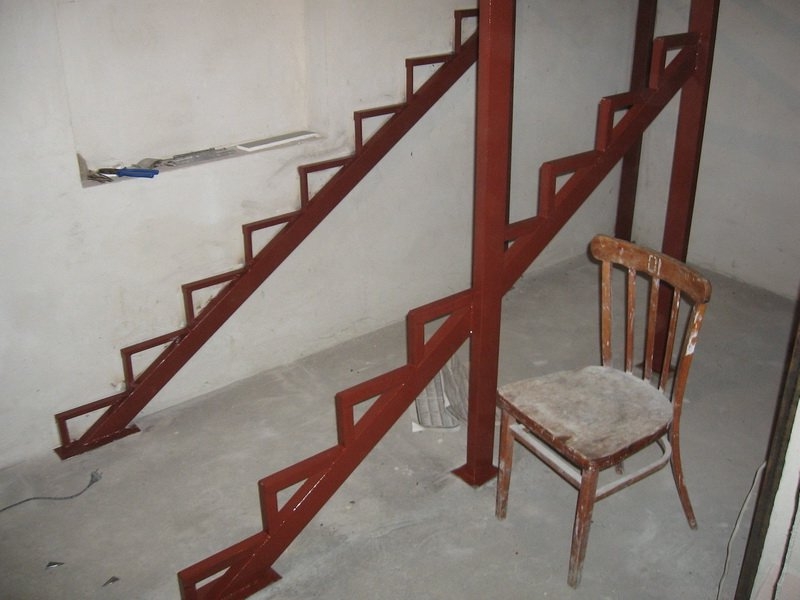

На косоурах

Косоур – основа для ступеней в форме изломанного, состоящего из многих деталей, каркаса. Как правило, косоур выполняет функцию несущей балки, на которую крепятся ступени.

Использование косоуров в частном доме очень надежно, так как конструкция прочная, а собрать ее довольно просто своими руками. Опорных элементов, как и балок, может быть разное количество, а форма их ограничивается только фантазией владельца дома.

Самое большое достоинство такого крепления ступеней в том, что косоур можно сделать любой, даже неправильной, формы, а потому лестницу можно собрать практически любую, хоть прямую, маршевую, хоть поворотную, хоть винтовую. Каркас сооружения собирается из одинаковых по размеру элементов, колен, которые скрепляются друг с другом при помощи сварки. После окончания монтажа каркаса, делаются крепления для ступеней, а затем крепятся и сами ступени. Основная сложность при сборе косоура своими руками заключается в том, чтобы сделать несколько элементов, составляющих конструкцию, одинаковыми по размеру, и правильно их собрать.

Винтовая конструкция на косоурах строится гораздо проще, чем лестница на балках. Из-за свойств сборного каркаса можно регулировать количество ступеней и угол наклона межэтажной конструкции, а также ширину ступеней и их количество.

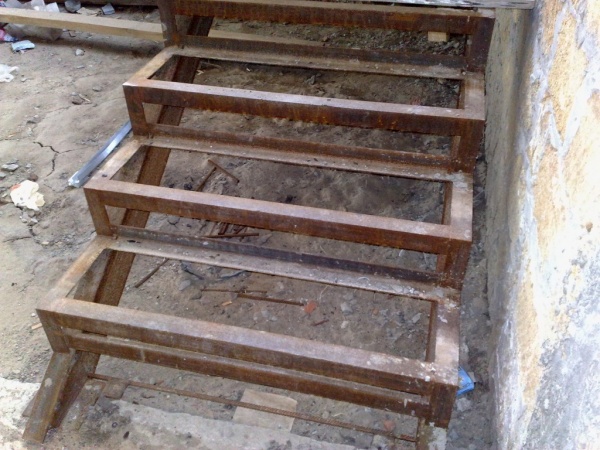

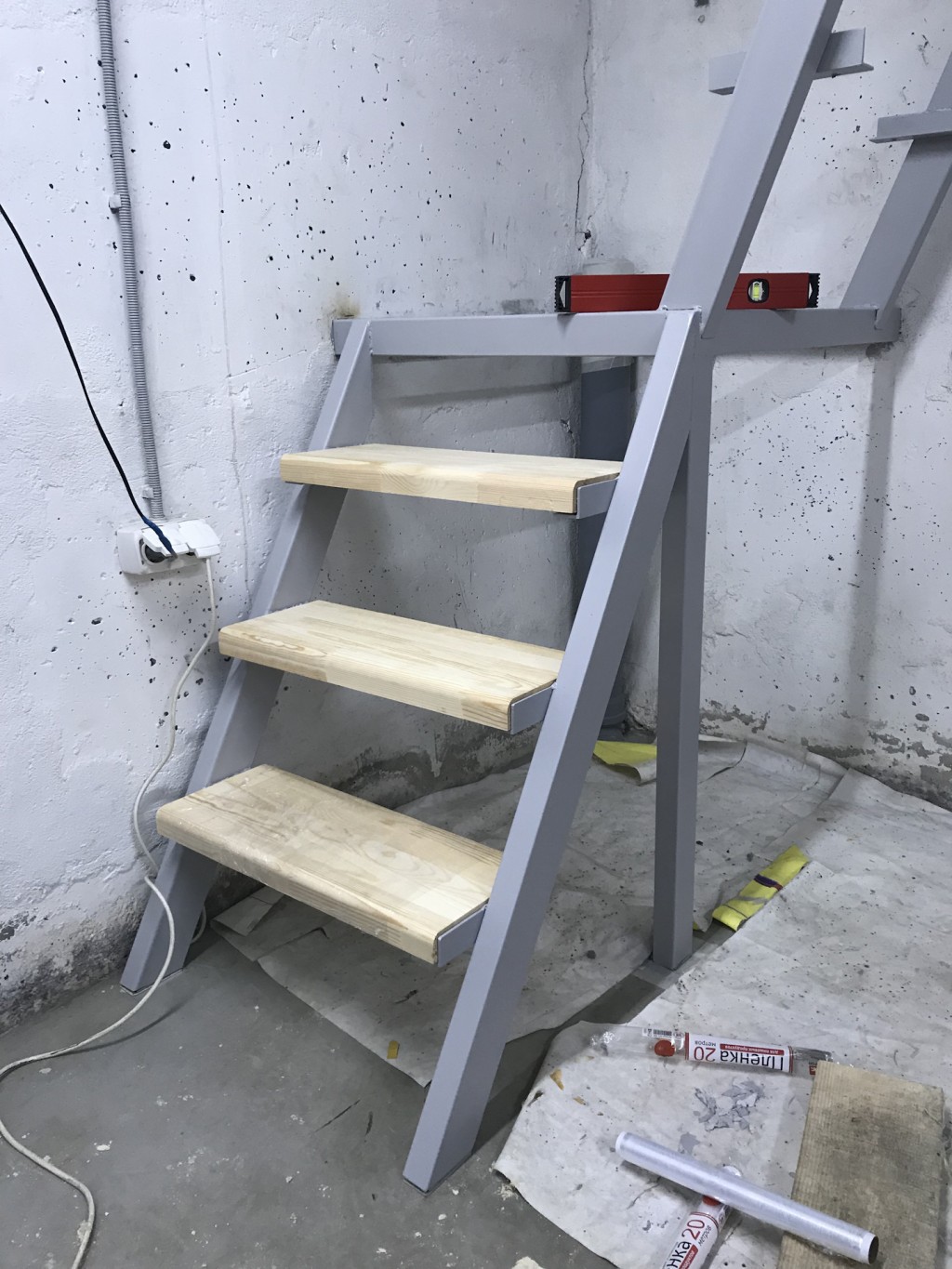

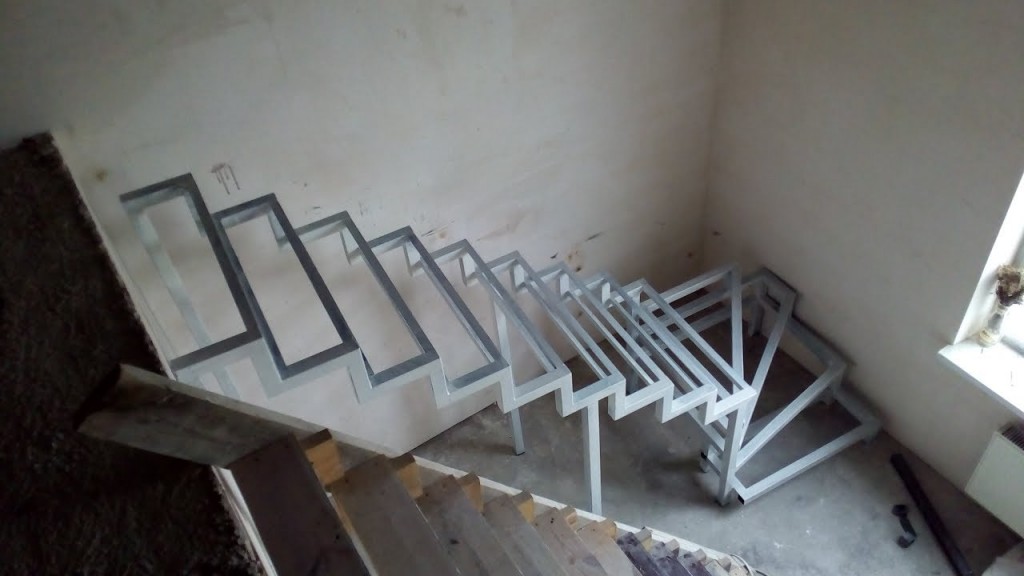

Металлическая лестница на второй этаж собирается довольно быстро. Поскольку ждать застывания раствора или клея, как при сборе деревянных или бетонных каркасов, не нужно, все работы можно выполнить за один-два дня. Но есть и определенные сложности: чтобы собрать подъем на второй этаж на металлическом каркасе, необходимо иметь навыки работы со сваркой. Второй недостаток – дороговизна материалов. Если простое железо можно купить относительно дешево (хотя и дороже дерева), то качественная сталь, не подверженная коррозии или хромированный металл будут стоить намного дороже.

Винтовая лестница на второй этаж на металлическом каркасе – одна из самых сложных конструкций, которые можно построить своими руками. При ее проектировании необходимо учесть множество факторов и переменных, а потому не каждый владелец дома решиться возводить ее самостоятельно. Винтовая лестница может иметь крепления к стенам на больцах, к опорному столбу в центре конструкции или вовсе держаться на косоурах. Кованная винтовая конструкция может украсить любой дом или коттедж, но и использование алюминия или хрома в конструкции тоже украсит интерьер. А чтобы сделать интерьер по-настоящему уникальным, можно использовать конструкции с цветными ступенями или наклейками на них.

Винтовые лестницы

Конструкции винтовых лестниц отличаются весьма компактными габаритами, поэтому они занимают совсем мало места.

При этом, кроме достоинств подобных конструкций, у них имеются и некоторые недостатки. К таким недостаткам следует отнести неудобство в использовании, тем более, что по таким лестницам вряд ли удастся поднять на второй этаж что-то громоздкое. Поэтому винтовые лестницы не пользуются особой популярностью, не смотря на довольно эстетичный и практичный внешний вид.

Расчет винтовой лестницы

Проектирование винтовой лестницы – это хлопотное и ответственное дело, поскольку нужно учитывать тот факт, что над головой человека располагаются ступеньки. В связи с этим, нужно учитывать рост жильцов.

Существует еще ряд особенностей. Дело в том, что ступени не имеют одинаковую ширину, поскольку они с одной стороны уже, а с другой шире. Узкая часть всегда находится в месте крепления к несущей опоре (столбу). Широкая часть располагается в местах примыкания ступенек к стенам помещения. В качестве базового значения ширины ступени принимается значение, расположенное в средней части ступеней. При этом, наибольшая ширина не должна выходить за пределы 40 сантиметров.

Ширина пролета лежит в пределах 50-100 см, при этом для всей конструкции необходимо иметь удвоенное значение ширины пролета.

Сборная колонна – основа конструкции

Конструкция винтовой лестницы на основе сборной колонны отличается сравнительной простотой, поскольку достаточно закрепить трубу и на ней смонтировать элементы лестницы.

Конструкция лестницы на сборочной колонне

Конструкция такой лестницы состоит из нескольких основных элементов, таких как труба (диаметром порядка 40 мм), ступени, балясины, промежуточные цилиндры и т.д.

Конструкция винтовой лестницы

Все подобные элементы устанавливаются на определенных расстояниях друг от друга, в зависимости от размеров лестницы. При этом следует придерживаться технических характеристик конструкции, чтобы лестницей удобно было пользоваться.

Монтаж лестницы начинается с установки и закрепления основного элемента – столба (трубы). Для этого в полу первого этажа и в потолке делаются отверстия, которые соответствуют диаметру столба (трубы). После этого труба вставляется в отверстие и надежно закрепляется. Чем надежнее будет крепление, тем надежнее получится вся конструкция, при этом следует так же надежно закрепить всю конструкцию, а также нужно подумать о том, что на трубу (на столб) насаживаются многие элементы, в том числе и балясины. На чертеже имеются все необходимые размеры подобной винтовой лестницы.

Чертеж элементов лестницы

В качестве материала для ступеней подойдет клееная доска или мебельный щит, но наиболее предпочтительным считается клееная древесина, поскольку ее не поведет, и она не потеряет свой товарный вид при сушке.

На видео можно поэтапно увидеть, как собирается подобная лестница. При этом следует отметить, что данная конструкция состоит из сборного столба, хотя допустимо применить и цельный. Единственная проблема – это сложность сборки лестницы, поскольку каждый раз придется подниматься на лестницу, чтобы закрепить следующий элемент, в отличие от сборного столба.

На следующем видео представлен вариант винтовой лестницы из металла, но для ее монтажа нужно уметь пользоваться электросваркой, причем профессионально, поскольку от этого зависит безопасность всей конструкции.

Интересные варианты винтовых лестниц на второй этаж

Расчеты основных параметров лестницы

Высота межэтажной лестницы рассчитывается от пола первого этажа до пола второго этажа. Для правильного расчета необходимо учитывать межэтажные перекрытия. Чтобы узнать, сколько ступеней необходимо сделать, нужно расстояние между этажами разделить на высоту ступенек. Учитывают целое число, остаток нивелируется высотой нижней ступеньки. Она может быть чуть ниже или выше остальных.

Количество ступеней и их ширина в лестничных маршах первого, второго и последующих этажей должны быть одинаковыми, это значительно снижает вероятность травматизма. Ширина конструкции – не менее 90 см, если в доме большое количество жильцов, то ширина марша должна быть такой, чтобы на ней могли разойтись 2 взрослых человека средней комплекции.

Угол наклона не должен превышать 40°, более крутые лестницы неудобны при эксплуатации, а количество ступеней на каждом пролете составляет до 16 штук.

Высота ступеней может колебаться в диапазоне от 130 до 170 мм. Ширина проступи (горизонтальная площадка ступени, на которую встает нога при подъеме по лестнице) рассчитывается так, чтобы на ней полностью умещалась стопа взрослого человека: от 280 до 350 мм. Эти параметры нужно знать при расчете любой лестницы. Размер и конфигурация лестничных площадок зависит от конструктивных особенностей лестницы. Конструкция состоит из нескольких элементов:

• лестничные косоуры или тетива – это несущие опорные балки ступеней;
• проступь – это горизонтальное основание ступени, на которое ставится нога;
• подступенок у лестницы – это высота между соседними проступями;
• балясины лестницы – невысокие столбики, поддерживающие перила лестниц;
• подперильник – это планка, к которой крепятся балясины, подперильник является скрытым элементом и закрывается перилами.

Если самостоятельно рассчитывать лестничные пролеты никогда не приходилось, следует доверить эту работу специалистам и возводить лестницу по уже готовым чертежам.

Плановое обслуживание

Главной целью периодического испытания лестниц является проверка их безопасности. Учитывая явление «усталости» металла, возникающее в зоне переменной нагрузки и провоцирующее повреждение несущих узлов, испытание конструкции необходимо проводить минимум 1 раз в 5 лет, визуальный осмотр – ежегодно. Перечень параметров для проверки:

1. наличие очагов коррозии
2. трещины, сколы и прочие травмоопасные повреждения сварных швов
3. деформационные изменения (отклонения форм и размеров деталей)
4. устойчивость и прочность поперечных планок, ограждений и перил

Статическая нагрузка, применяемая в рамках обязательного испытания, производится с помощью динамометра и рассчитывается в зависимости от технических характеристик конкретной модели.

Металлический каркас для лестницы

Как изготовить уличную лестницу из металла: алгоритм для умеющих сделать полезную вещь собственными руками

1. На первом этапе следует определить место для размещения лестницы. Учитывают:

• удобство ее расположения,
• размеры основной конструкции и дополнительных элементов;
• оценивают – насколько конструкция перекрывает существующие проходы, дорожки, закрывает окна, двери и т.д.

2. Проводят замеры.

• Определяют точку нулевой отметки на грунте.
• Затем от нее отсчитывают высоту лестницы до чистового пола 2 этажа или до верхней точки перекрытия.
• Намечают контуры будущей лестницы на земле и стене здания.

3. Выполняют предварительный эскиз – рисунок, на котором в общих чертах изображают лестницу у дома.

• На чертежик от руки наносят наклонные балки в желаемой конфигурации и горизонтальные площадки.

Самая простая лестница на 2 этаж – одномаршевая с одной площадкой. Для дачного домика с мансардой это отличный вариант:

• балки можно расположить под углом 50–60о;
• длина марша составит порядка 3,32 м.

Площадку метровой длины на втором этаже следует предусмотреть обязательно – это минимальное пространство, обеспечивающее безопасный ход отворяемой дверной створки.

По уровню комфорта такая конструкция будет соответствовать условиям эвакуационных лестниц: подниматься и спускаться по ступеням нужно не спеша и держась за поручень. Для более удобного доступа в помещение потребуется площадка попросторней. Да и лестница в два пролета, расположенных под углом 42–43о, окажется более комфортной и безопасной.

4. Рассчитывают количество ступеней, их длину и высоту.

Вычисления начинают проводить с нахождения числа оптимального количества ступеней.

Для этого: высоту вертикали делят на 15–17 см.

Результат – предполагаемое количество проступей;

• Определяют общую длину участка под лестничным полотном. Расчет выполняют, исходя из предположения, что глубина каждой ступени равна 27–30 см.
• Если общая длина ступеней слишком велика, чертеж корректируют. В конструкцию вводят дополнительные повороты с площадками. Так, увеличивая суммарную ширину всех, последовательно расположенных лестничных маршей, добиваются оптимальной – удобной глубины ступеней.
• Вычисляют длину тетив или косоуров в каждом треугольнике конструкции – для каждого марша. Расчет ведут по теореме Пифагора, пользуясь уже известными данными о высоте и длине лестничных участков.

5. Все полученные данные о линейных размерах каждого элемента каркаса вносят в итоговую ведомость.

6. Проверяют на местности функциональность лестницы и релевантность изображения. Оценивают расположение всех элементов каркаса относительно других существующих конструкций, садовых насаждений и стоящих поблизости сооружений.

7. Закупают материалы.

Потребуются:

• бетонная смесь для фундаментов;
• швеллер или двутавр для закладных элементов;
• балки из металлопроката для маршевых направляющих;
• профильная труба или угол для изготовления каркасов площадок, ступеней и стоек бокового ограждения;
• полоса для прочих армирующих элементов;
• лист рифленый «чечевица» либо просечной для изготовления столов – поверхностей ступеней и площадок;
• проволока 5 мм или прутки квадратные для балясин и узорчатой обрешетки;
• деревянные рейки для поручней.

Потребуются также:

• верстак, козлы;
• ватерпас, рулетка, линейка, угольник, отвес;
• шлифовальная машинка с кругами;
• дрель, перфоратор;
• возможно трубогиб;
• плоскогубцы, молоток, ножовка, чертилки и зенкера;
• прочая оснастка и инструменты.

8. Монтируют опорные элементы – фундаментные подушки, в них заделывают закладные рамы.

9. Устанавливают горизонтальные площадки. Стойки их приваривают к закладным.

10. Изготавливают полки и кобылки для ступеней. Приваривают каркасы к маршевым направляющим.

11. Навешивают несущие балки.

12. Монтируют навесные детали – подперилки, столбы, балясины, поручни.

Все элементы конструкции изготавливают в точном соответствии с чертежом. После завершения монтажных работ переходят к отделочным операциям – вчерне лестница готова.

Вы можете задать свой вопрос нашему автору: Отправить

Винтовая

Если говорить за привлекательность и яркий элемент интерьера, то конкурентов винтовой лестнице вряд ли можно найти. При правильном сооружении она прослужит долгие годы. Изготавливать ее можно как из дерева, так и из металла с элементами ковки. Можно выделить 4 основных типа винтовых лестниц:

1. Конструкция с клинообразными ступеньками, которые узкой стороной опираются на опорную центральную колонну, а широкой стороной на стену или изготовленный каркас. В таком случае сооружаются спиральные тетивы на косоурах.
2. Отдельно стоящая конструкция, удаленная от стен с консольно укрепленными ступенями на монолитном столбе, размещенном по центру.
3. Конструкция без центрального опорного столба. Опорой для ступенек служат изогнутые тетивы или косоуры, которые плавно переходят в перила. Этот вариант очень красивый и изысканный. Однако в изготовлении очень сложный.
4. Конструкция с центральным опорным стержнем (в качестве опоры может выступать асбестоцементная или стальная труба Ø50 мм). Этот тип лестницы наиболее распространенный.

Проектирование и расчет

Как показывает практика, максимально удобные винтовые лестницы с пролетом шириной в 0,8–0,9 м. В результате диаметр всей лестничной конструкции будет доходить до 2 м, это с учетом центральной опорной стойки и перил. Если говорить за форму лестницы, то она может быть круглой, квадратной, прямоугольной или овальной.

Если интенсивность движения в вашем доме небольшая, то общий диаметр лестницы достаточно сделать до 1,5 м. В таком случае проступи будут иметь ширину до 0,6 м.

Также необходимо продумать и эргономичность винтовой лестницы. Принцип размера и высоты ступеней такой же, как и на обычных прямых лестницах, выше мы уже говорили о таких измерениях. Но есть некоторые особенности, а именно комфортная высота подъема для человека. Для примера, предлагаем вам рассмотреть вариант винтовой лестницы, высотой 3 м и шириной марша 0,8 м.

Расчеты представлены ниже:

• Общий диаметр лестницы при таких размерах равен двойной ширине марша, а толщина опорной стойки 20 см. В итоге получаем следующее – D = 0,8 × 2 + 0,20 = 1,8 м.
• Радиус подъема равняется половине ширины марша лестницы и опоры: Rn = 0,4 + 0,1 = 0,5 см.
• Теперь разделив длину траектории передвижения на глубину проступи, можно определить количество ступеней в одном витке: L = 2 π : 200 = 2 × 3,14 × 500 : 200 = 17,2. В результате в одном витке лестничного марша может быть 17 ступенек.
• Также необходимо рассчитать эргономичную высоту ступени. Делать это нужно из того учета, чтобы человек во весь рост мог свободно передвигаться. Возьмем для примера рост в 1,8 м, к этому значению добавляем оперативные 20 и делим на количество ступенек, находящихся в одном витке. В итоге получается так: h = 2000 : 17 = 120 мм.

Если винтовая лестница имеет высоту 3 м, то для определения количества ступеней выполняете следующие действия n = 3000 : 120 = 25. В результате получается 25 ступеней, высотой в 12 см.

Чтобы винтовая лестница было долговечной и удобной в эксплуатации, важно соблюдать следующие правила:

1. На винтовой лестнице лучше не устанавливать подступенки. Это увеличит безопасность конструкции, а нога будет хорошо упираться на ступень и не соскальзывать со ступеньки в узком месте.
2. Если высота прохода равна 2 м, то даже высокий человек сможет комфортно передвигаться по лестнице.
3. Для установки опорной стойки выберите место, которое будет удерживать вес всей конструкции и 2–3 людей.

Изготовление ступенек

Для ступеней лучше всего выбрать прочную породу дерева, например, дуб или бук. Хотя намного проще купить ступеньки готовые. Например, приобретаете ступеньку прямоугольной формы, и вырезаете из нее необходимую конфигурацию. Толщина изделия может быть в 40 мм или 30 мм. Если одну ступеньку разделить по диагонали, то в результате получится сразу две ступеньки. Края заготовки необходимо закруглить и отшлифовать шлифмашинкой. Потом можно покрыть их лаком или покрасить. На ступеньку следует закрепить специальную втулку, которая будет удерживать ее на опорной стойке.

Что касается балясин, то их можно сделать из дерева или металла. Также можно дополнить конструкцию лестницы элементами ковки.

Сборка

В первую очередь на опорную стойку одеваете ступени. После этого стойка монтируется в выбранное вами место и закрепляется к полу и потолку.

Предварительно продумайте метод крепления стойки к полу и потолку.

При монтаже ступеней следите за тем, чтобы они перекрывали друг друга на 50–60 мм. Фиксировать их следует больцами. Широкая сторона ступени фиксируется балясинами, а к ним перила. Следуя такой технологии, вам получиться выполнить работу качественно.

Итак, изготовление винтовой лестницы требует особых навыков в строительстве. Здесь очень важно произвести все расчеты и следовать изготовленному чертежу.

Хотим предложить вам ознакомиться с рядом статей, посвященных изготовлению различных лестниц:

• Модульная лестница своими руками.
• Лестница на мансарду своими руками.
• Хотите украсить лестницу? Подумайте о перилах!
• Забежная лестница своими руками.
• Лестница из профильной трубы своими руками.

Освещение

Является функциональным и стильным способом декорирования лестничных маршей. С помощью хорошо продуманного освещения лестницы можно создать акценты или просто подсветить ее в ночное время. Возможна установка светильников любой формы и размера, оборудование настенного, подвесного потолочного света или встроенной подсветки.

Расположение освещения зависит от габаритов и высоты лестничного марша. Например, для компактного сооружения подойдет гибкая светодиодная лента, отдельные точечные светильники или бра, а габаритную конструкцию выгодно дополнит каскадная люстра с висящими декоративными элементами.

Подсветка лестницы – элемент безопасности и декора

Подсвечивание ступеней или пространства возле лестницы может стать не только элементом безопасности вашего дома, но и придать оригинальности интерьеру, предоставить вам возможность создания различных вариантов атмосферы в зависимости от использования того или иного вида освещения.

Подсветка ступеней смотрится эффектно и позволяет вам безопасно передвигаться между этажами домовладения в темное время суток.

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.
