Как изолировать трубу дымохода в перекрытии и не наделать ошибок?

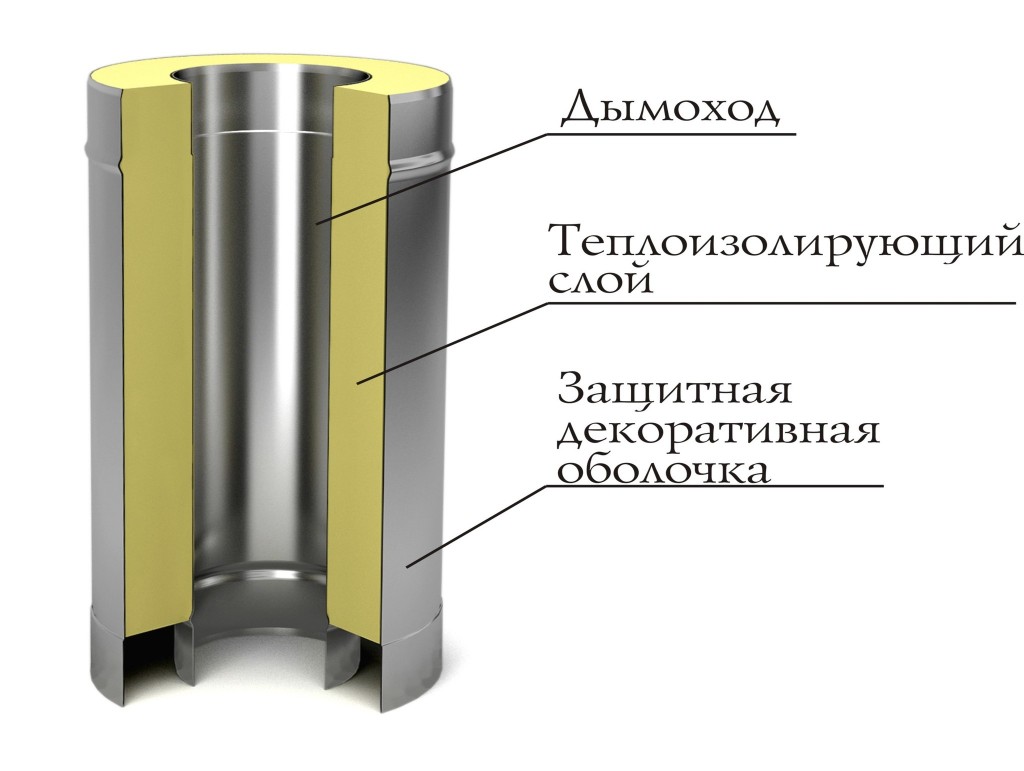

Какой принцип работы у правильного сэндвич-дымохода

Дело в том, что дымовые газы, выходящие из печи, камина или котла в дымоход, содержат в себе много влаги. Изначально она берется из дров, из воздуха, поступающего на горение. Внутри топки эта влага превращается в пар и, вперемешку с продуктами горения, удаляется через дымоход. Поднимаясь по дымоходу дымовые газы охлаждаются и могут достигнуть «точки росы» — температуры, при которой пар вновь превращается в воду. Это черевато тем, что вода перемешивается с продуктами горения и в виде сажи оседает на стенках дымохода. А сажа легковоспламеняема. При горении она дает температуру более 1000оС. А теперь представьте: такая температура внутри трубы. И как это быстро потушить?

Итак, сэндвич предотвращает образование конденсата. Но это не значит, что можно купить любой дымоход – и все проблемы будут решены. Существует много параметров, неправильный выбор которых сведет на нет полезность вашей покупки. На что обязательно стоит обратить внимание при выборе?

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

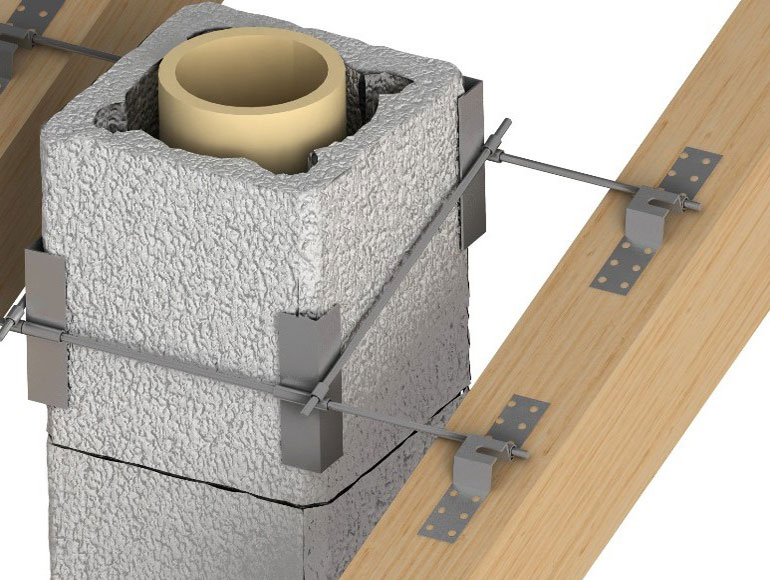

Схема керамического дымохода.

Как правильно выбрать место вывода дымохода

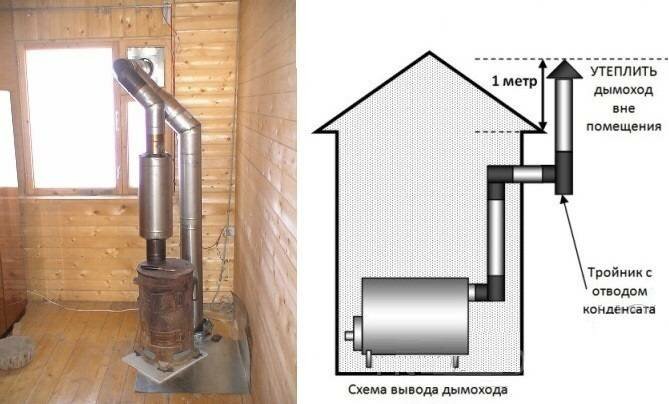

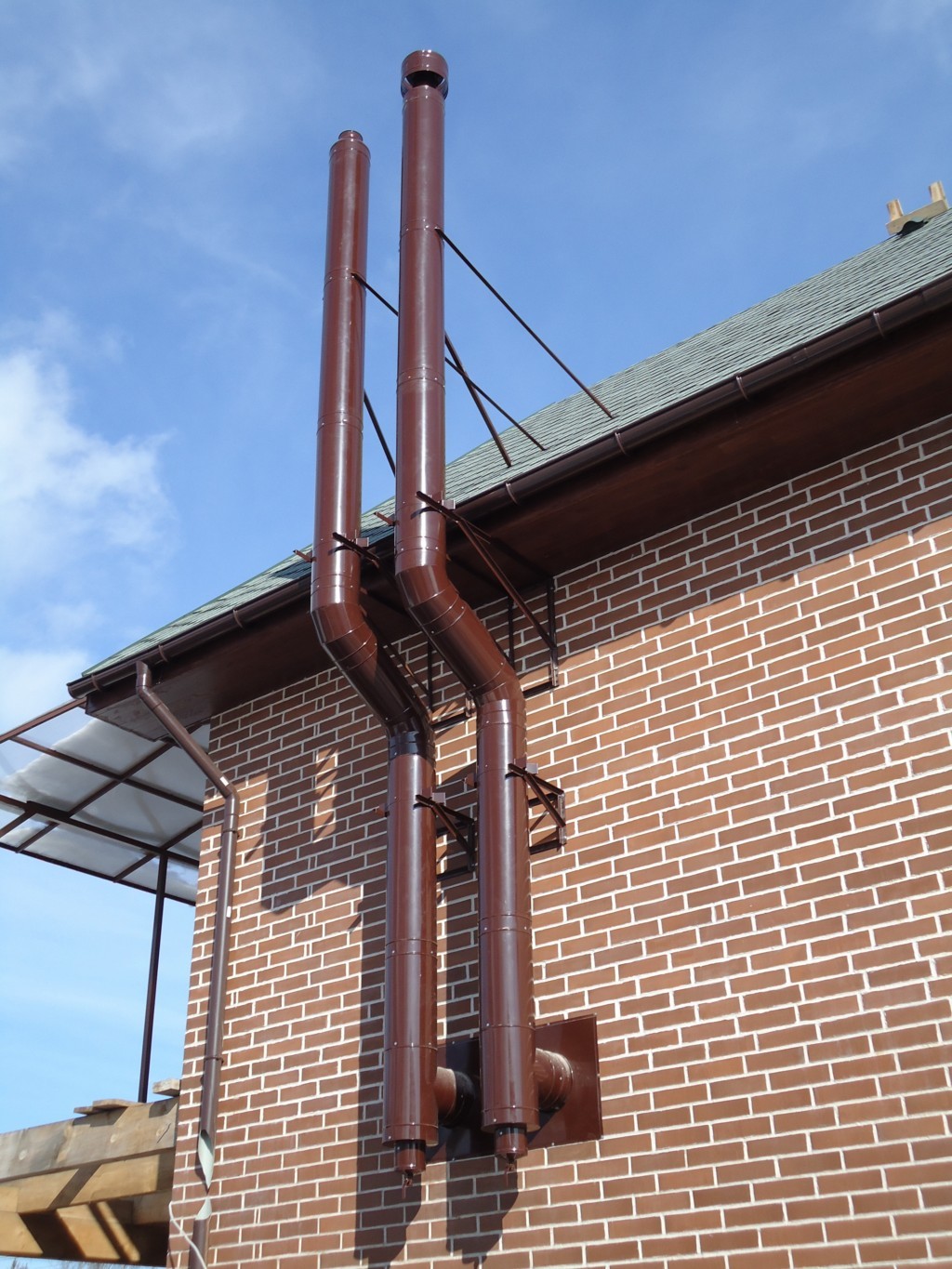

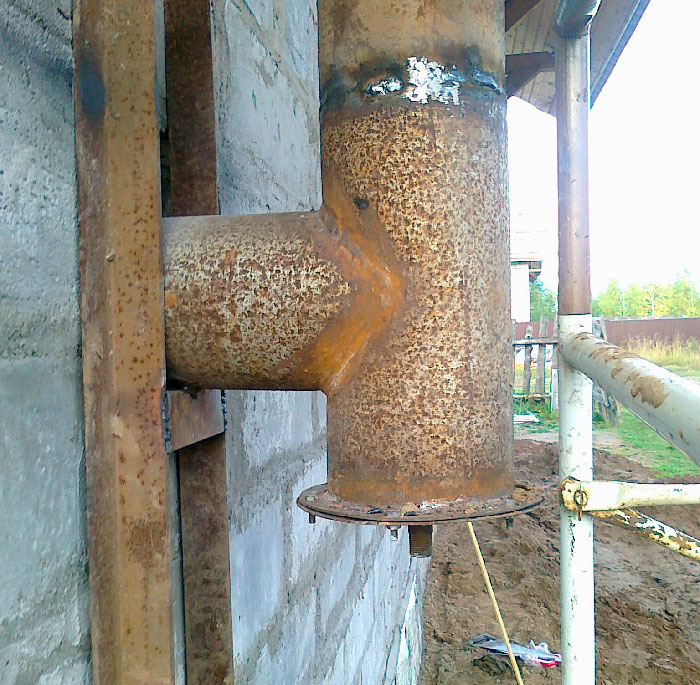

Пример наружного вывода дымохода

В домах старой конструкции, когда все печные дымоходы были из кирпичной кладки, круглые трубы выводят через квадратный проем перекрытия. Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Это «окно» важно правильно изолировать, чтобы все промежутки были заполнены, а материалы на стыке были защищены от возгорания. Этот просвет наполняют минватой, используют и специальную огнестойкую штукатурку. В кирпичном дымоходе также применяют базальтовые и асбестовые блоки.

Безопасный и защищенный вывод трубы дымохода сквозь кровельный проем решается в 2-х направлениях:

• противопожарная защита стропильного каркаса крыши в месте прохода трубы;
• гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут изолировать трубу и максимально подходят к типу кровельного материала и его цвету.

Чугунные трубы дымохода | Чугунные элементы подключения к дымоходу

В данном разделе представлены чугунные элементы для подключения отопительных изделий разного вида к дымоходу от шведской компании Keddy. Элементы подключения в нашем ассортименте представлены в различной конструкции и модификации. Благодаря этому клиенты могут выбрать именно те трубы, которые максимально подходят под их индивидуальные цели и задачи отопления.

Все элементы подключения к дымоходу выполнены из высокопрочного чугуна высшего сорта. Чугун отливается компанией Keddy на ведущем европейском чугунно-литейном заводе и отличается превосходными потребительскими свойствами. Например, данный материал идеально подходит для отопительных целей в силу многих причин. Он не прогорает, способен выдерживать очень высокое и агрессивное воздействие температур, отходящих газов и продуктов горения. Притом, чугун рассчитан не на простое кратковременное, а на постоянное воздействие высоких температур, что и требуется во время эксплуатации и дымохода, и отопительного изделия. Помимо этого, чугун хорошо устойчив ко всякого рода климатическим условиям, к механическим нагрузкам, он влаго- и коррозийно-устойчив.

Шведская компания Keddy известна на весь мир исключительным качеством выпускаемой продукции. Прочные и высокоэффективные чугунные изделия этого производителя считаются одними из самых лучших в индустрии печного и каминного оборудования. Весьма показательным является тот факт, что за все время деятельности компании Keddy, со стороны потребителей не зафиксировано ни одного случая рекламации, возврата товара из-за брака или поломок. Качество Keddy является эталоном для многих мировых производителей, но ни у кого еще не получилось достичь настолько высоких и бескомпромиссных показателей.

Чугунные элементы подключения к дымоходу от Keddy характеризуются тем же легендарным качеством. В связи с этим, вы можете быть уверены в эффективной, продолжительной, надежной и оптимальной эксплуатации чугунных элементов в течение многих лет. Купить чугунные трубы можно в любом регионе России – как в крупных городах и областях, так и в самых удаленных районах. Благодаря официальному, многолетнему и весьма плодотворному сотрудничеству «Домотехники» и Keddy, а также развитой дилерской сети нашей компании, покупка и доставка продукции возможна по всей территории РФ без исключений.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650  оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Особенности монтажа печных труб

В независимости от того, из какого материала печные трубы изготавливаются, есть определенные особенности проведения монтажного процесса:

• Сборка производится снизу вверх.
• Полная герметичность конструкции.
• Минимальное количество отводов и отклонений от вертикали.
• Изоляция от электропроводки.
• Определенное расстояние от газопровода (минимум 50 см).
• В нижней части обязательно устанавливается ревизия. Это специальная дверца, через которую проводят осмотр и чистку дымохода.
• На верхнем конце трубы монтируется флюгер или дефлектор, защищающий конструкцию от попадания внутрь мусора и атмосферных осадков.
• Максимальная длина горизонтального участка – 1 м.
• Внешние участки дымохода, которые проходят вдоль стен здания, необходимо крепить специальными хомутами и кронштейнами через каждые 1,5-2,0 м.
• В не отапливаемых чердаках трубу надо утеплять.
• При прохождении дымохода сквозь перекрытия из горючих материалов, необходимо провести изоляцию места прохождения. Для этого используют куски асбоцементных труб, цементные растворы, металлические вставки и так далее. В данном случае важно создать разрыв между трубой и материалом перекрытия.

Лучшие керамические дымоходы

Керамический газовый дымоход в частном доме предназначен для интенсивного использования. Изготавливают модули из огнеупорной глины, готовые изделия имеют низкую теплопроводность, высокую термостойкость. Использовать системы можно с теплотехникой любого типа, большими каминами. Лучшие устройства предлагают европейские компании, продукция которых найдет достойное применение в загородном доме.

Offen Klr O-Block 1+V

В основе керамическая система немецкой компании Hart Keramik, рассчитанная на эксплуатацию при 120-600 градусах. Материал выдерживает нагрев до 1100 градусов. В качестве монтажных опорных элементов используются газобетонные блоки Ytong, которые по своим теплотехническим параметрам превосходят комплектующие из керамзита. Негорючая теплоизоляция экранирует потери тепла, защищая от появления конденсата.

Комплект рассчитан на установку в одноэтажном доме или коттедже с мансардой. Общая длина 8 метров. Внутренний размер керамической трубы 200 мм позволяет использовать с мощным отопительным оборудованием. Вес 970 кг, установка выполняется на подготовленный фундамент.

Достоинства:

• Срок эксплуатации 100 лет;
• Устойчивость к кислотам, хлорсодержащим парам;
• Влагостойкие трубы;
• Хорошая комплектация.

Недостатки:

• Требуется профессиональный монтаж.

Hart Klr h 8

Классический керамический канал, который может стать базой для системы дымоотведения мощного котла, печи, камина. Большой внутренний диаметр обеспечивает хорошую тягу. Толстые стенки гарантируют прочность, низкую теплопроводность, защищенность от конденсата. Модули изготовлены из термостойкой глины, проходят термообработку при 1100 градусов, отличаются устойчивостью к неорганическим и органическим кислотам, агрессивным продуктам горения.

В комплекте поставки тройник, ревизионный модуль, затвор-ограничитель, основание, в котором предусмотрен отвод конденсата. Элементы соединяются при монтаже фирменным жаропрочным клеем. Конструкция устанавливается в шахте из негорючего материала. Общий вес – 452 кг.

Достоинства:

• Срок службы превышает 50 лет;
• Устойчивость к постоянному воздействию конденсата;
• Низкая цена;
• Наличие международного сертификата.

Недостатки:

• Требуется фундамент для надежного монтажа.

Schiedel UNI

Трехслойная дымоходная система с вентиляционным каналом диаметром 200 мм. Подходит для отопительного оборудования, работающего на угле, дровах, жидком топливе. Состоит из керамической трубы, теплоизоляции, декоративной оболочки, изготовленной из волокнистого бетона. Отвод избытка тепла и влаги от утеплителя увеличивает срок эксплуатации материала, делает работу дымоотведения стабильной.

Конструкция предусматривает каналы для монтажа арматуры, которая обеспечивает повышенную надежность при большой длине. Предусмотрен ревизионный люк, емкость для сбора конденсата, опорный блок для монтажа на фундамент.

Достоинства:

• Срок эксплуатации 50 лет;
• Имеет сертификат соответствия ГОСТ;
• Теплоизоляция не подвержена усадке;
• Рабочая температура 600 градусов;
• Прочные керамзитобетонные блоки для шахты.

Недостатки:

• Требуется правильная установка.

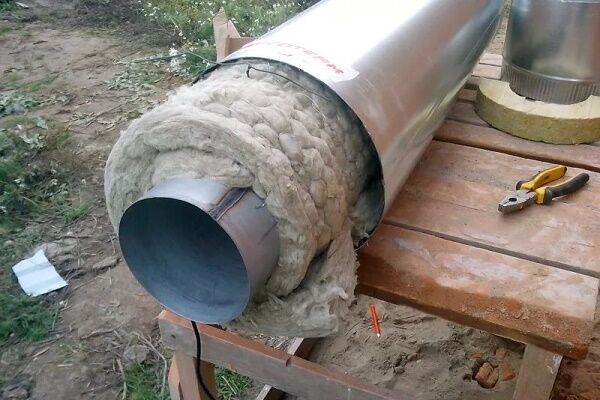

Материалы для утепления

Подбирая утеплитель, чтобы провести изоляцию для дымохода, важно обращать внимание на его свойства. Материал должен обладать хорошими теплоизоляционными характеристиками и при этом не быть горючим. Желательно, чтобы утеплитель имел низкую гигроскопичность.

Оптимальными вариантами для утепления дымохода в бане или доме являются несколько видов материалов.

Минеральная вата

Минеральная вата со временем впитывает влагу и приходит в негодность Представляет собой волокнистый материал, который имеет воздушную прослойку. Благодаря специальной обработке минеральная вата не воспламеняется, при этом сохраняет свою форму даже при воздействии высоких температур. Стоит недорого.

Минераловатный утеплитель имеет несколько минусов:

• подверженность деформации со временем;
• способность впитывать влагу.

Минеральную вату всё реже используют в качестве наружного утеплителя, так как приходится хорошо изолировать открытые участки, помещать её в жёсткую скорлупу (каркас).

Базальтовая вата

Базальтовая вата выдерживает высокие температуры, долго служит Этот утепляющий материал имеет такие технические характеристики:

• Низкая теплопроводность, которую можно сравнить с полистиролом, пробковыми материалами, каучуком.
• Высокий уровень огнестойкости. Базальтовая вата выдерживает температуру более +1000 °C при этом не теряет теплоизоляционных свойств.
• Отличные гидроизоляционные свойства. Вода не способна проникнуть внутрь базальтовой ваты.
• Устойчивость к механическим воздействиям. При производстве базальтовой ваты волокна в ней поочерёдно располагают вертикально и продольно. Такая конструкция позволяет выдерживать достаточно высокие нагрузки на сжатие.

Базальтовую вату производят в основном плитами. Поэтому для утепления дымохода придётся сооружать специальный наружный короб.

Каолиновые плиты

Каолиновая плита подходит для защиты кирпичного дымохода от разрушения Каолин абсолютно безопасен для здоровья человека. Не выделяет токсических веществ в атмосферу даже при высоком нагреве. Каолиновые плиты устойчивы к возгоранию, поэтому могут использоваться для утепления дымоходов каминов, печей с открытым огнём.

Работать с калиновыми плитами легко, поскольку они имеют малый вес. Особенность утеплителя в том, что при минимальной плотности утепляющая его способность достаточно высока. А это значит, что при выполнении ремонтных работ удается сохранить полезную площадь вокруг дымохода внутри помещения.

Рулонные фильтры

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Обитую изнутри фольгоизолом сауну по принципу действия можно сравнить с термосом. Она быстро набирает температуру, а остывает очень медленно.

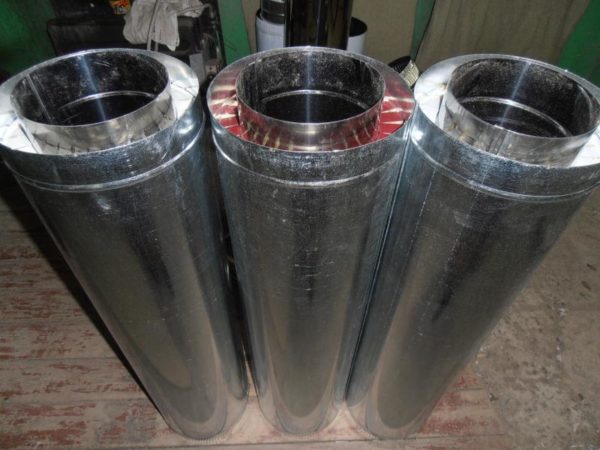

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Основные требования к дымоходу в бане

К дымоходу предъявляются повышенные требования пожаробезопасности, потому что он сильно нагревается и может стать причиной возгорания бани. Чтобы избежать негативных последствий, при сборке и эксплуатации необходимо придерживаться простых, но важных правил:

1. 250 мм от трубы – это допустимое расстояние для расположения легковоспламеняемых предметов.
2. Стены возле печки должны быть сделаны из огнестойких материалов: шамотный кирпич, листовая сталь и т.д.
3. Канал не рекомендуется обсыпать сыпучими материалами, чтобы не нарушать воздушное остывание конструкции.
4. Чтобы исключить возгорание от искр, обрез трубы должен находиться на нормативном расстоянии от кровли.

Правила сборки и установки дымохода

Несмотря на кажущуюся простоту, монтаж дымохода имеет несколько особенностей. Наиболее просто монтируется простая одинарная дымоходная труба из нержавейки. При этом условно разделяют два участка трубы: «теплый» и «холодный». Соответственно их монтируют по дыму или по конденсату.

Теплый участок дымохода

В теплой части здания внутри стальной дымоходной трубы конденсат практически не образуется. Поэтому основной задачей на этом участке является обеспечить минимальную шероховатость внутренней поверхности. Чем меньше выступов будет по пути прохождения дыма — тем меньше сажи будет оседать на стенках. Поэтому каждую последующую трубу надевают на чуть суженный конец нижней трубы. Такой способ называется монтаж дымоходов «по дыму».

Холодный участок

Там, где окружающий воздух может сильно охлаждать стенки дымохода, основной причиной накопления сажи является образующийся конденсат. Чтобы капельки росы свободно скатывались вниз, в теплую зону — выполняется установка дымохода «по конденсату». При таком способе каждую последующую трубу вставляют в слегка расширенный конец нижней трубы. Получается некое подобие воронки, и влага нигде не задерживается.

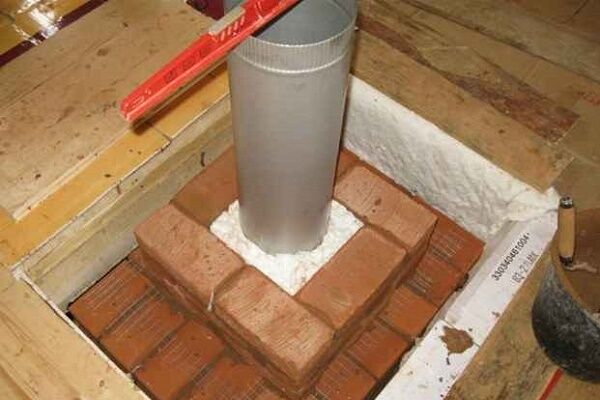

Прохождение перекрытий

Поскольку дымоход является потенциальным источником пожара — на вопросе прохождения перекрытий и стропильной системы следует остановиться подробнее.

Правила прохождения перекрытий дымоходной трубой

Основное правило — исключить любой непосредственный контакт горючих, небезопасных материалов с корпусом дымохода. Поэтому, для прохождения кровли рекомендуется использовать специальные проходные узлы заводского исполнения. Они обеспечивают достаточно плотное прилегание и исключают попадание воды от осадков.

Узлы заводкского изготовления для прохождения полочных перекрытий

Если заводские конструкции не устраивают, то узлы можно сделать самостоятельно. При этом важно соблюдать строительные нормы (380 мм согласно СНиП ) расчитывая отступы от горючих конструкций, а также использовать необходимые материалы. Несмотря на то кем изготовлен узел — вами, или заводом, деревянные конструкции прилегающие к нему должны быть пропитаны огнебиозащитой, которая должна периодически обновляться.

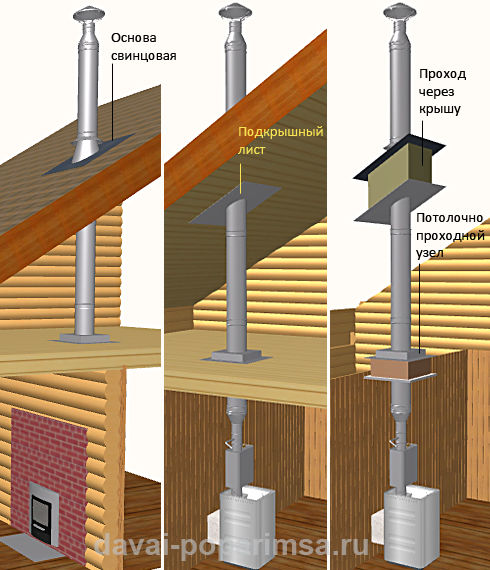

Прохождение сэндвич дымоходов через деревянные перекрытия и крышу с помощью заводских узлов

Чтобы сделать узел для прохождения перекрытий своими руками берут лист металла, вырезают в нем отверстие чуть больше внешнего диаметра трубы. Затем сэндвич для дымохода вставляют в это отверстие, устанавливают на нужное место и, уже тогда крепят лист по краям к стене, балкам перекрытия или к стропильным элементам.

Вокруг трубы на лист насыпают керамзит или другой негорючий теплоизолятор. В зазор между листом и дымоходом вставляют слой асбеста, асбокартона, или твердый теплоизолятор. Он нужен для свободного движения дымохода, которое образуется из-за теплового линейного расширения трубы.

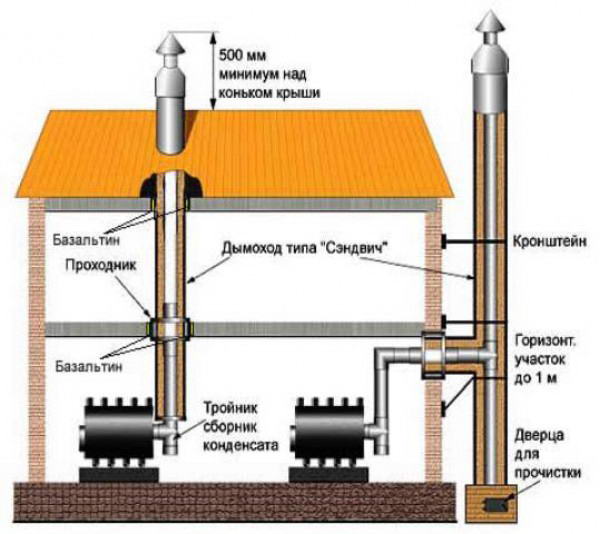

Схема прохождения перекрытий дымоходом

Зачем необходимо утепление дымохода

Главной задачей теплоизоляции дымоходной трубы является создание термических условий, при которых в полости трубы не будет образовываться конденсат. Как известно, вследствие существенного перепада температур между внутренним пространством эксплуатируемого дымохода и холодным наружным воздухом, на стенках внутри трубы конденсат образуется в значительных количествах. Утепление дымовой трубы позволяет вывести так называемую точку росы за пределы трубы, тем самым ликвидируя саму причину конденсации влаги.

Конденсат, образующийся в дымоходе, содержит в своем составе воду и раствор серной кислоты, который получается в результате сложных процессов, происходящих при горении топлива. Результатом воздействия на трубу подобной «гремучей» смеси служит ее активное разрушение изнутри.

В максимальной степени это касается однослойных труб, выполненных из металла. Сендвич, кирпичные и асбестоцементные трубы при этом несколько меньше подвержены пагубному воздействию.

Пятна от конденсата, возникающие из-за отсутствия утепления трубы

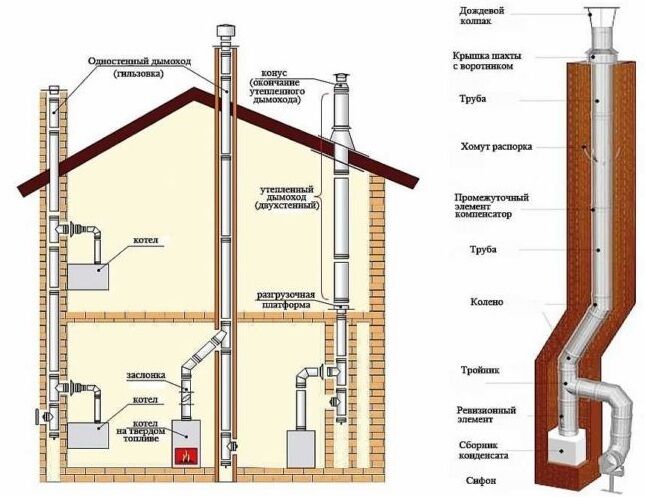

Модульные дымоходы из нержавеющей стали

Модульные нержавеющие дымоходы, например, российская продукция Craft и Ferrum, производятся на высокотехнологичном оборудовании с применением новейших технологий, улучшающих качество изделий. Так, способ холодной формовки стали не деформирует трубу и позволяет сохранять постоянный диаметр по всей её длине. Лазерная сварка не выжигает легирующие добавки в области шва, поэтому сохраняется устойчивость стали к воздействию влаги и кислот. Сечение таких дымовых систем может быть круглым или овальным; кроме того, в ассортименте представлены не только одностенные, но и двустенные дымоходы. Полированная поверхность нержавейки придает этим дымовым системам привлекательный вид.

В зависимости от того, из какой марки стали изготовлены дымоходы, сфера их применения может различаться. Например:

• сталь AISI 310S – это марка низкоуглеродной нержавейки, которая подходит для высокотемпературного режима эксплуатации (800 – 1100ºС). Поэтому дымоходы из неё могут применяться с отопительными приборами, работающими на угле. Высокое содержание таких добавок, как хром и никель, позволяет ей эффективно сопротивляться воздействию вредных химических веществ, которые есть в продуктах сгорания;
• марка AISI 316L благодаря добавкам молибдена и никеля наилучшим образом подходит для дымоходов, используемых для отведения наиболее агрессивных продуктов сгорания газа и жидкого топлива, образующих кислотный конденсат;
• сталь AISI 304 легирована теми же добавками, но в меньшем процентном отношении. Её можно использовать только для систем дымоотведения с температурой не более 300ºС.

Комплект модулей рассчитывается и набирается для каждого отопительного прибора в зависимости от его мощности. Линейные модули могут иметь длину 0,33 м, 0,5 м и 1 метр, поэтому можно легко подобрать комплект, точно соответствующий расчетной высоте дымохода. Ассортимент элементов другой формы достаточно широк и включает:

• колена 45º и 90º, которые используются для изменения направления дымовой трубы;
• тройники с отводами, которые могут быть расположены под углами 45º и 87º;
• сборники конденсата;
• ревизии – элементы с люками, которые служат для осмотра и чистки системы;
• а также стеновые хомуты, заглушки, зонты на оголовок трубы и другие комплектующие.

Преимущества модульных нержавеющих дымовых систем:

• они имеют небольшой вес по сравнению с кирпичными и керамическими дымоходами, поэтому мощный фундамент для их установки не требуется;
• идеально гладкая рабочая поверхность нержавеющей трубы препятствует отложению сажи;
• собрать такой дымоход просто, так как на одном конце каждого элемента имеется раструб, в который вставляется каждый последующий элемент. Для закрепления используются хомуты. Уплотнение стыков выполняется с помощью термостойкого герметика (рабочая температура, на которую он рассчитан, не может быть менее 100ºС);
• если один или несколько модулей пришли в нерабочее состояние, заменить их гораздо проще, чем, например, выполнить перекладку развалившихся мест кирпичного дымохода.

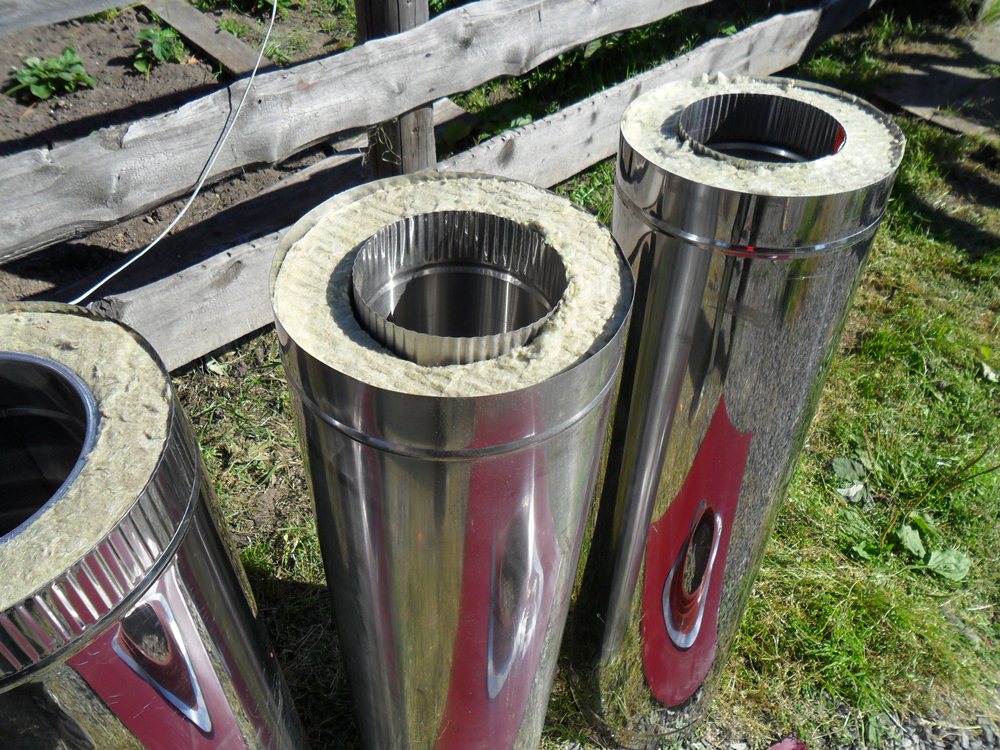

Дымовые модульные системы типа «сэндвич»

Эти дымоходы появились во второй половине ХХ века и быстро заняли прочное место на рынке. Каждый их элемент составлен из двух труб, вложенных одна в другую (как у коаксиальных дымоходов). Толщина труб варьирует от 0,5 до 0,8 мм. В пространстве между трубами имеется утепляющий слой из негорючего минерального волокна с рабочей температурой до 600ºС или из керамического волокна, которое выдерживает до 1000ºС. Толщина утеплителя может составлять составляет от 25 до 100 мм.

В зависимости от марки стали и свойств утеплителя могут использоваться с газовым, твердотопливным и жидкотопливным отопительным оборудованием. Так, для отведения продуктов сгорания от жидкотопливных котлов, имеющих невысокую температуру, считается достаточным утепление толщиной 25 мм. Для твердотопливных отопительных устройств нужен «сэндвич» с толщиной утеплителя от 50 мм и более, поскольку температура продуктов сгорания у этих приборов повышается соответственно возрастанию их мощности. Благодаря утеплению в дымоходах типа «сэндвич» почти не образуется конденсат.

Ассортимент сэндвич-дымоходов, так же, как и одностенных дымовых систем, включает все необходимые для монтажа комплектующие, среди которых имеются тройники, стартовые элементы, переходники, шиберные задвижки, конденсатоотводы и элементы для крепления к стене. Утепленные дымоходы никогда не присоединяют прямо к отопительному прибору. Их начальный участок должен быть сделан из однослойной трубы, поскольку температура дымовых газов на этом участке очень высока и может привести к перегреву. Чаще всего сэндвич-дымоходы монтируют на улице, а участок внутри дома собирают из одностенной трубы.

Мы работаем по правилам

Кладка дымохода из кирпича или монтаж дымовых систем заводского производства должна выполняться с соблюдением норм пожарной безопасности и требований СНиП, а при сборке модульных систем должны учитываться также рекомендации завода-изготовителя.

Компания «Мой камин» готова оказать вам свою помощь в сооружении дымохода из любых материалов. Мы выполним предварительные замеры и расчет системы дымоотведения, разработаем её проект и выполним монтажные и пусконаладочные работы по всем правилам. Уточнить расценки и другую интересующую вас информацию вы можете по нашему контактному телефону. На выполненную нами работу выдается гарантия согласно действующему законодательству.

Водяной бак на трубе для бани

При строительстве бани стоит предусмотреть, откуда будет подаваться горячая вода для мытья. Целесообразнее водяной бак устанавливать рядом с воздуховодом. Емкость будет нагреваться по мере прохождения горячего воздуха через трубу. Теплообменники изготавливают из чугуна, эмалированной и нержавеющей стали. Самым популярным является последний вариант.

Установить его можно возле печи и на трубе, проходящей через чердак бани. Схема обустройства схожая, но на чердаке проще наполнять бак водой. Так как теплообменник находится не в парном отделении, то можно от насоса подвести водопровод с краном. Вода в бак будет подаваться автоматически.

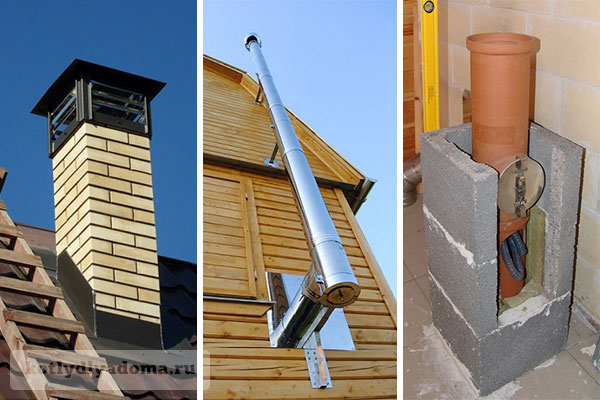

Виды дымоотводящих конструкций

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств – отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении.

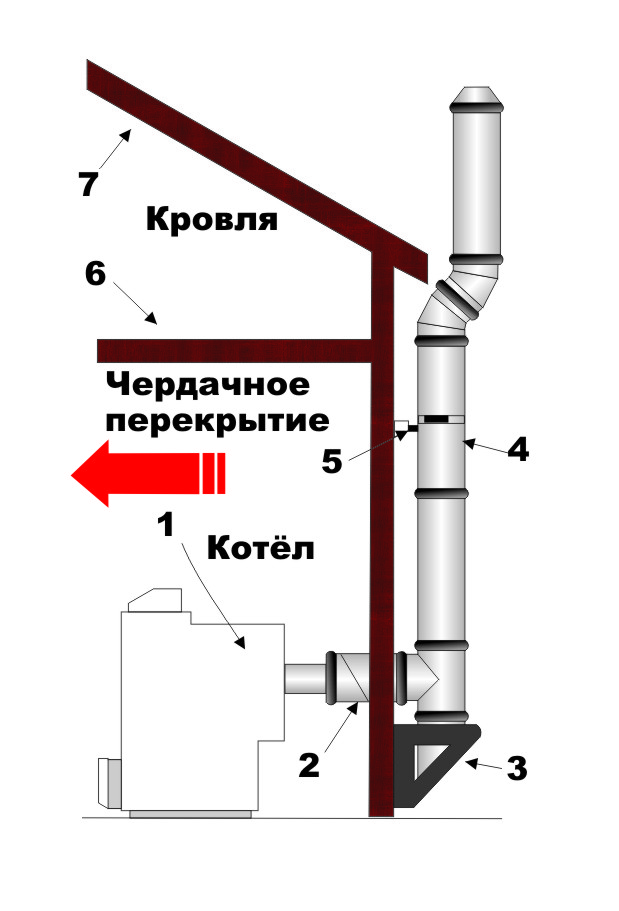

Внешние системы – это скорее американские традиционные дымоходы. Их ранее использовали американцы на своих ранчо. Они отличаются достаточно интересным внешним видом. Если же решить строить внешнее решение, то нет нужды делать отверстие в крыше и потолке, что определенно имеет плюсы. Стенка для дымохода внутри должна быть не меньше, чем 12 см в толщину, а для наружной стены толщина должна составить от 38 см.

Возможные ошибки

Самые серьезные ошибки при монтаже сэндвич-труб – это монтаж на маленьком расстоянии от стены, отсутствие утепления в месте прохода сэндвич-трубы через стену, сборка элементов по дыму. Дымоход в стене деревянного дома требует особо тщательной изоляции пространства между трубой и стеной.

Важно при монтаже контролировать, чтобы на стыке труб было достаточное количество утеплителя – неплотное утепление приведет к нагреву наружной части трубы со всеми опасными последствиями.

Стыки не должны находиться в месте прохода трубы через стену и свес кровли.

Важно также надежно и строго вертикально закрепить конструкцию.

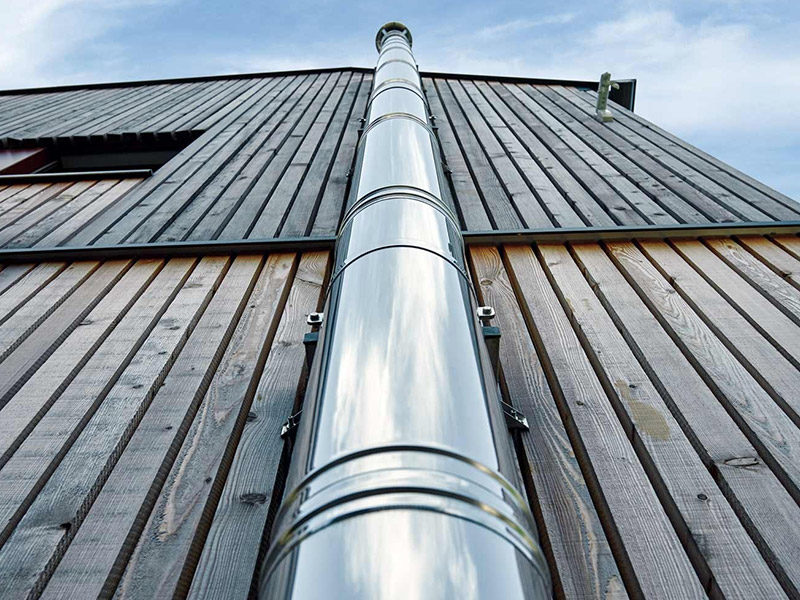

Особое внимание креплениям для дымохода к стене следует уделить в том случае, если поверхность стены утеплена пенополистиролом или минватой – дюбеля должны быть достаточно длинные и входить в несущую конструкцию (не в штукатурку!) стены не меньше, чем на 60 мм.

Если труба проходит через боковой свес кровли, обязательно устанавливаем отлив, чтобы осадки со ската не попадали на сэндвич (они могут намочить утеплитель). На фронтальном фасаде также стоит закрыть место прохода трубы через выступ покрытия крыши отливами (хотя в таком случае часто труба проходит, не задевая покрытие).

Советы по прочистке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов. Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

• Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
• Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

• Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
• Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане.

О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Предварительно нужно закрыть все отверстия печи, чтобы сажа не попала в помещение, затем подняться на крышу, обеспечив себе страховку.

С помощью привязанной к тросу гири проверить дымоход на отсутствие в нем посторонних предметов, далее при помощи ершика очистить его внутреннюю поверхность от сажи.

По окончании работ протопить печь и проверить тягу.

Второй способ – химический, при помощи специальных брикетов, жидкостей или порошков, которые добавляют в печь к дровам и поджигают. Продукты сгорания разрушат все отложения на стенках дымохода и не вредны для человеческого организма.

Если регулярно проводить очистку дымохода, обследовать его состояние, не сжигать в печи дрова повышенной влажности, а также пластик и полиэтилен, то он долгое время будет служить своим хозяевам верой и правдой.

Изготовление дымохода

Соорудить трубу для буржуйки своими руками так же, как и изготовить саму печь, совсем не трудно. Дымоход для буржуйки – это один из основных ее элементов. Поскольку печь данного вида – переносная, то кирпичный дымоотвод не подойдет. Но в случае, если вы собираетесь сделать кирпичный экран для буржуйки своими руками, дымоотвод может быть тоже кирпичным. Но это из разряда исключений. В целом же используется, в основном, два варианта: металлическая или асбестоцементная труба.

В пользу выбора металлической трубы можно указать то, что это материал легкий и удобный в работе и эксплуатации. Из-за ограничений по температуре, асбестоцементная труба может быть установлена исключительно в верхней части дымохода, так как материал выдерживает температуру до 300 градусов по Цельсию. В верхней части трубы дым, как раз, остынет до необходимого уровня.

Когда дымоход для буржуйки изготавливается своими руками, необходимо учитывать тот факт, что его конструкция, во-первых, должна быть небольшого размера, и, во-вторых, должна быть разборной. В целом, дымоотвод должен быть выведен через крышу из помещения по самому короткому пути, и должен состоять из двух элементов, соединенных в межкровельном пространстве или на чердаке. Данное условие желательно выполнить, потому что металлические конструкции со временем прогорают и подлежат замене или ремонту; а это проще сделать с частью устройства, чем снимать целый дымоотвод.

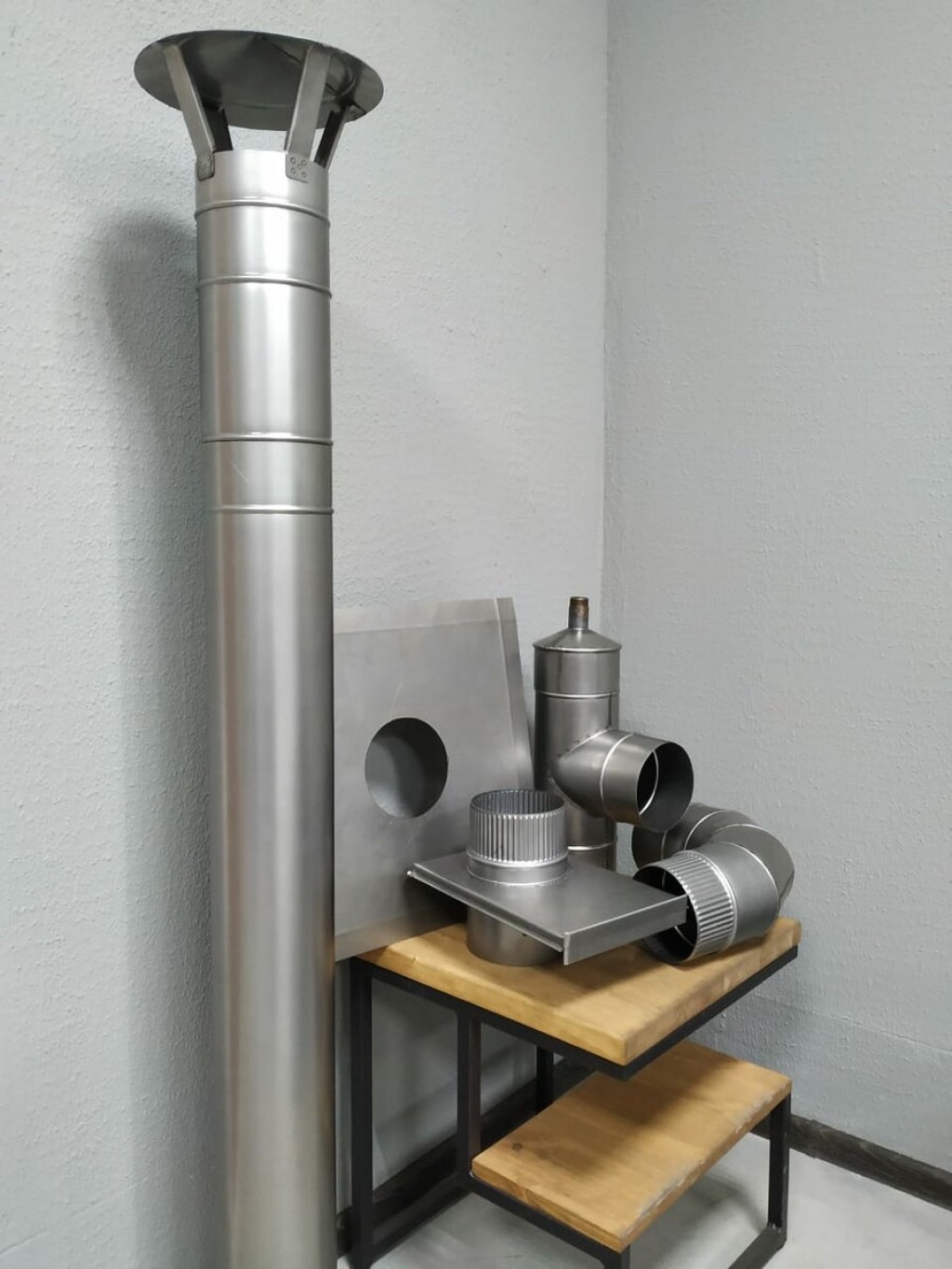

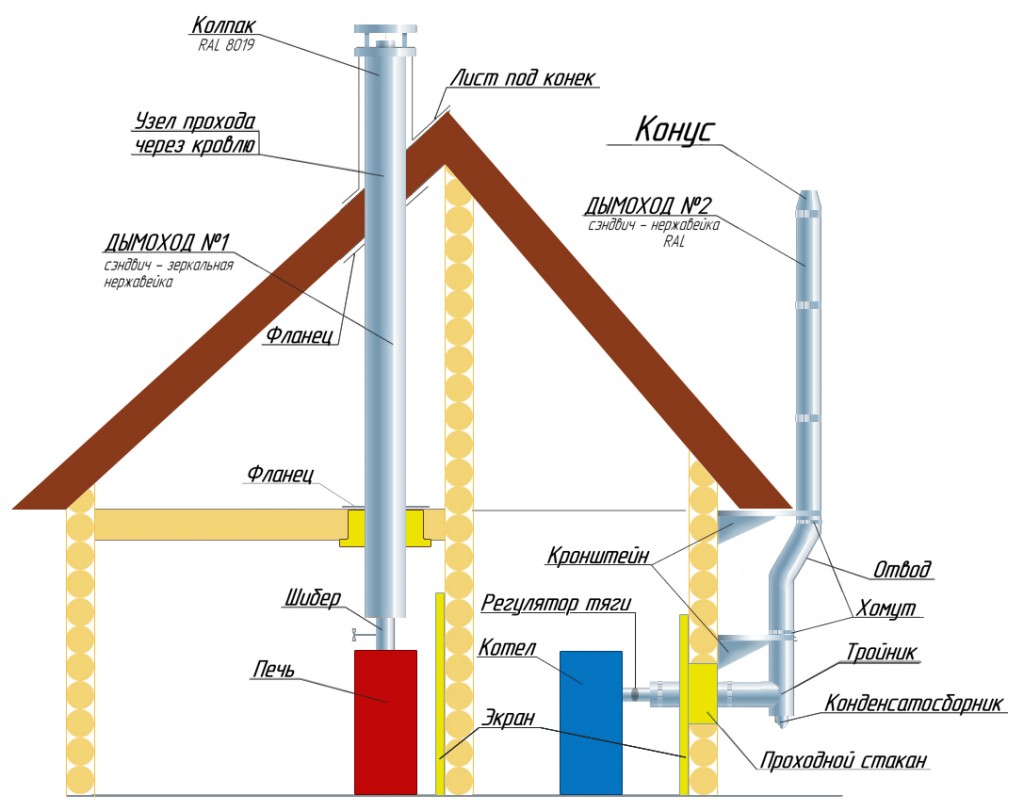

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

Перечень элементов дымохода из сэндвич труб

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

• отрезки труб прямой формы;
• тройники и коленные сочленения;
• патрубки для проходов через межэтажные перекрытия;
• уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

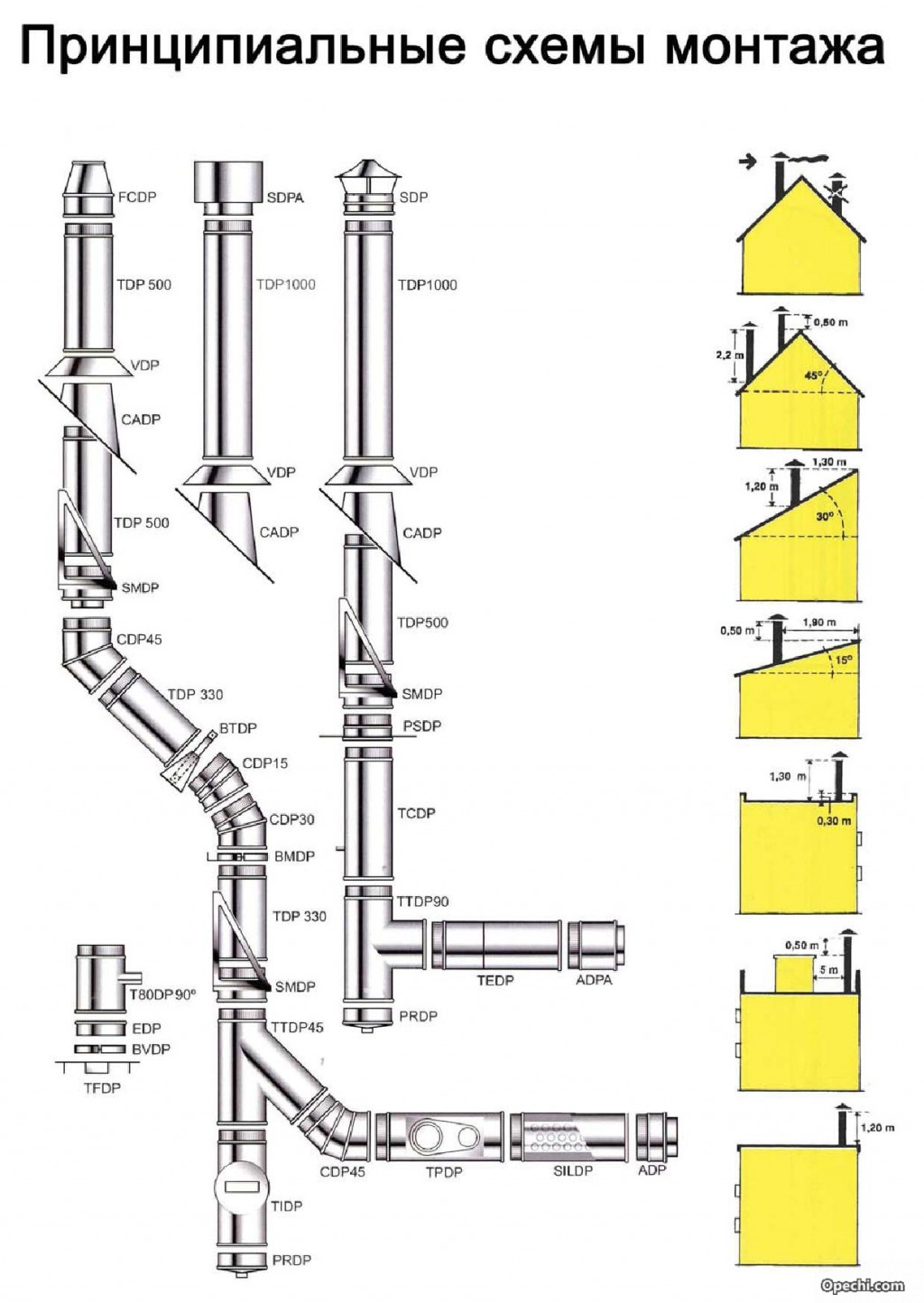

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
2. Размеры сэндвич трубы.
3. Плотность слоя теплоизоляции.
4. Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности.

Асбестоцементное сооружение

Производятся на основе асбеста, тонковолокнистого негорючего силикатного минерала. Отличаются высокой коррозийной устойчивостью и небольшой стоимостью. Асбестовая труба обойдется наполовину дешевле кирпичной. На этом достоинства конструкции заканчиваются, а вот недостатков у нее много:

• Существенное уменьшение тяги, так как отсутствует поддерживающая ее теплоемкость.
• Повышенное образование и впитывание конденсата.
• Отсутствие возможности эксплуатировать сооружение при высоких температурах. При превышении отметки в 300° асбестоцемент может лопаться, а иногда и взрываться.
• Невозможность обустройства ревизионных люков и удаления сажи из устройства.
• Исключительно вертикальный способ монтажа.

Вредное воздействие асбеста на организм человека.

При повышении температуры выше 300 градусов асбестоцементная труба может лопаться и даже взрываться. Последствия такого взрыва видны на снимке

Асбестоцемент – достаточно экономичное, но недолговечное решение для маломощных отопительных приборов, верхних сегментов дымовых каналов, предназначенных для прохождения уже почти остывших газов и т.п.
