Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.

Равномерном прогреве подкровельного пространства.

Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.

Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Как сделать крышу своими руками … Двускатная крыша дома своими руками … Как сделать крышу дома своими руками … Как сделать крышу своими руками … Как сделать крышу своими руками …

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Виды стропильных систем

В зависимости от формы и размера здания, материала стен и планов в отношении использования чердачного пространства делается выбор в пользу той или иной стропильной системы.

• Висячая. Основой каркаса являются опоры и коньковая балка, а стропила скрепляются ригелями и стяжками, образуя жесткие треугольные элементы, опирающиеся на мауэрлат. Такая система не оказывает распирающего давления на мауэрлат, но за счет установки дополнительных элементов отличается большим весом. Кроме этого, несколько сокращается полезное пространство мансарды.
• Наслонная. Применяется, когда внутри дома есть одна или несколько несущих стен. На них укладываются лежни, выполняющие роль стяжки. Стропильные ноги упираются на конек и мауэрлат. Данная схема позволяет максимально продуктивно использовать полезную площадь чердака.

Специалисты рекомендуют использовать наслонный тип, так как при минимальном наборе опорных элементов система будет стабильна и устойчива.

Устройство стропильной системы полувальной крыши

Рекомендуем к прочтению:Устройство стропильной системы двухскатной крыши и материалы

Наряду с другими кровлями, данный тип также состоит из нескольких слоев, накладываемых друг на друга. Конструкция полувальмовых крыш:

• Стропильная система, служащая основой для всех остальных элементов;
• Мауэрлат – опорная балка для стропил;
• Слои паро-, тепло- и гидроизоляции;
• Кровельное покрытие, выступающее в качестве защитного слоя.

Стропильная система полувальмовой крыши состоит из некоторых частей: конька, подкосов, обрешетки и так далее. На каждую часть приходятся свои нагрузки и в совокупности все элементы данной системы образуют надежное основание всей конструкции и придают ей особую прочность.

Важно! Правильная установка стропил играет особую роль при возведении мансардной крыши из-за повышенной сложности конструкции.

Расчет стоимости

Конечная цена варьирует от того, какой кровельный материал вы выберете, какой конструкции и размера кровли. Самой дорогой будет классическая черепица. Этот материал сам по себе обходится не дешево, а еще из-за своей массы он требует устройства усиленной стропильной системы, что тоже выльется в дополнительные затраты.

Следует отметить, что на покрытии кровли можно сэкономить, более подробно в статье: чем будет дешевле покрыть крышу дома? Также рекомендуем ознакомиться с процессом монтажа водостоков, которые позволят защитить фундамент здания и стены.

Также дорого будет стоить мансардная крыша под листовой медью, хотя для этого легкого материала и не нужна сильная опора. Дешевле в несколько раз обойдется мягкая черепица, профнастил, обычный шифер. Правда и срок службы такой кровли будет ощутимо меньше.

Стоимость работ также зависит от выбранного материала. Дороже обходится работа с черепицей, поскольку она тяжела и нужно аккуратно укладывать каждый черепок. Меньше придется платить за работу с битумными кровельными материалами или листовым металлом. Если же вы собрались выполнять строительство двухскатной крыши своими руками, то стоимость работ вообще вас волновать не должна.

Увеличивает стоимость и наличие комнаты на чердаке. Мансардная кровля может быть вдвое дороже обычной даже при возведении ее своими руками. Тут многое зависит и от дизайна, и от отделки комнаты.

Расчет материалов для двухскатной кровли можно и нужно произвести заранее. Берем размеры кровли — ее высоту, ширину, длину. Высчитываем площадь скатов, количество ферм, длину скосов, балок, опор. Вычисляем, сколько нужно приобрести бруса, досок, планок, утеплителя, гидробарьера, кровельного материала, крепежных элементов. Добавляем процентов 10 на всякий случай и заказываем.

При этом нужно быть готовым, что при расчете чего-то не учли и придется докупать материал уже в процессе монтажа, особенно, если вычисления и сборка крыши будут проводиться своими руками.

Узнать больше о возведении мансардной кровли возможно из нашей новой публикации: Также советуем ознакомиться со способами утепление мансарды изнутри, и узнать подробней про используемые материалы для внутренней теплоизоляции.

Преимущества и недостатки полувальмовой кровли

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

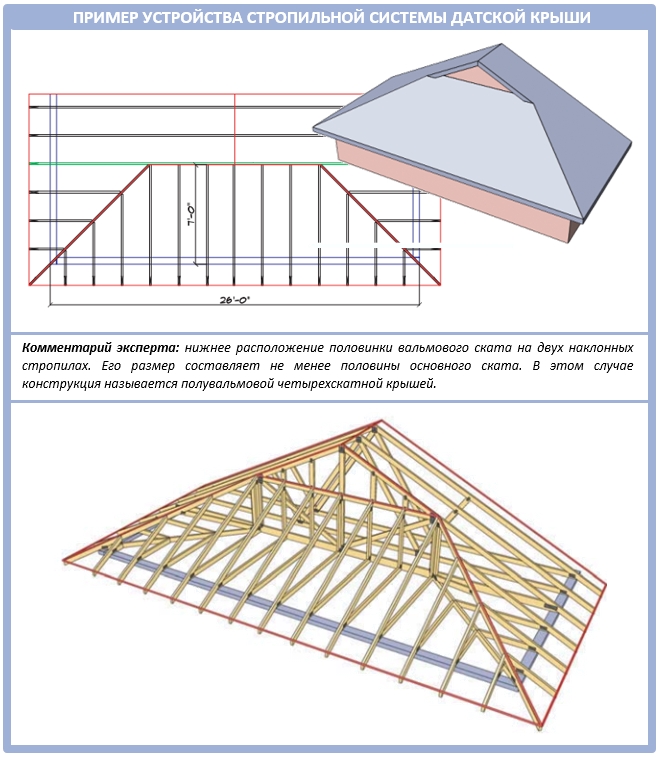

Конструкция датской вальмовой крыши

Датская крыша – это своеобразное соединение обычной двухскатной крыши с вальмовой. Большое чердачное пространство, как и в голландской крыше, может быть использовано в качестве мансарды.

В тему:

Конструкция стропильной системы вальмовой крыши: устройство,…

Апр 28, 2020

Стропильная система двускатной крыши своими руками

Апр 28, 2020

Возведение датского типа полувальмовой крыши своими руками более трудозатратный вариант по сравнению с голландской. Но при точных расчетах и правильном подборе кровельных материалов выглядит очень эффектно, обеспечивает надежную защиту всему строению.

Для монтажа стропильной системы датской крыши потребуются стандартные составляющие:

• балки;
• коньковый брус;
• стропила вальмовые, рядовые, угловые;
• опорные доски (укосы, стойки, ригели);
• шпренгельные фермы;
• затяжки.

Установка их проходит по тем же правилам, что и у крыши голландского типа, но имеет несколько отличий. В отличие от голландской, датская крыша представляет собой конструкцию со сложными вальмовыми скатами.

Как видно из схемы стропил полувальмовой крыши, в датском варианте накосные и рядовые стропила полувальмовых трапециевидных скатов не подходят к коньковому брусу как в вальмовой и полувальмовой голландской, а упираются вверху в брус-прибоину, расположенный на основаниях фронтонов и крепящийся к стропилам боковых (основных) скатов. Внизу они опираются на мауэрлат.

Прибоина изготавливается из того же материала, что и все остальные детали стропильной системы. Крепится с помощью гвоздей. Для усиления этого бруса в местах крепления используют подкосы. Подкосы – это опоры (подстропильные ноги). Они устанавливаются нижним концом на лежень. Боковые скаты и скаты вальм связывают при помощи шпренгелей.

По верхней части вальмовых скатов формируются маленькие фронтоны, в которых обычно монтируется небольшое вертикальное окно. Также световые окошки можно сделать в вальмовой части скатов (как мансардного типа, так и вертикальные).

Недостатком мансардных окон является то, что во время дождя вода попадает в чердачное (мансардное) помещение, поэтому их нужно обязательно закрывать. У вертикальных окон такой проблемы нет.

Стропила, балки и брус коньковый должны быть изготовлены из материала одной породы дерева и с равным сечением (150 мм на 50 мм). В противном случае происходит усложнение конструкции, возможно возникновение различных перекосов и соответственно проведение преждевременного ремонта.

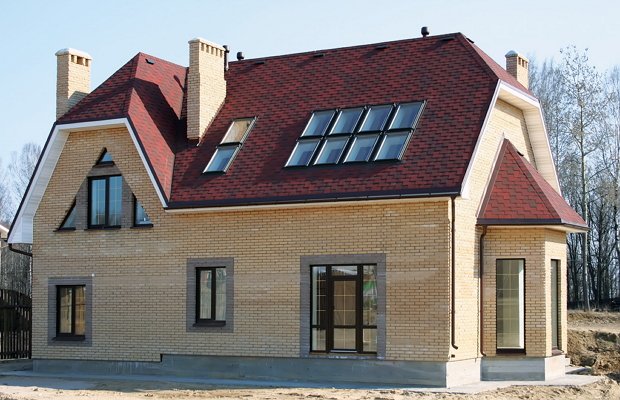

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Стропильная система

Есть две разновидности стропильной системы полувальмы. Она зависит от используемых материалов в конструкции. Бывают висячие или наслонные стропильные ноги. Основные элементы, которые выделяют в стропильной системе полувальмы:

• Стропила. Крепятся к мауэрлату и коньку, располагаются перпендикулярно им обоим. Схожи со стропилами обычной крыши с двумя скатами. По длине равны кратчайшему расстоянию от конька до стены здания.
• Диагональные стропила. Прикрепляются по угловым точкам кровельной конструкции и образуют полувальму. Являются боковыми гранями равнобедренных треугольников. Отличие от диагональной разновидности аналогичных элементов заключается только в длине. В полувальмовой разновидности крыши диагональные стропила короткие и не достают даже до середины ската.
• Нарожники, другое название полуноги. Крепятся к диагональным стропилам и мауэрлату, создавая прочное соединение.
• Опоры. Устанавливаются на каждой балке перекрытия.
• Коньковый брус.
• Боковые прогоны. Если площадь крыши небольшая, то эти элементы могут отсутствовать.
• Дополнительные вспомогательные элементы, которые устанавливаются для придания надежности и устойчивости, например, раскосы, ригели, лежни.

Если в конструкции используются наслонные стропила, то такие элементы имеют опору на стены дома или опорные стойки, установленные на балках перекрытия. У висячих стропил промежуточных опор не существует.

Свойства

Говоря о таком виде конструкции крыши, как полувальмовая, необходимо выделить ряд ее эксплуатационных характеристик.

1. При построении такой крыши можно максимально использовать пространство, которое образуется под кровлей. А также несколько его расширить и сделать более пригодным для проживания.
2. Подобная форма крыши гораздо более устойчива к воздействию ветровых нагрузок, поэтому подходит для оборудования в местностях с сильными ветрами.
3. Полувальмовая крыша достаточно оригинально и эстетично выглядит. Способна подчеркнуть индивидуальность и выделить строение.
4. Данный тип конструкции крыши сочетает в себе качества двухскатного и вальмового варианта.

После того, как монтаж стропильной системы будет закончен, можно переходить к выполнению тепло- и гидроизоляционных работ. Слои изолирующих материалов необходимо последовательно уложить на обрешётку стропил и надёжно закрепить. На современном строительном рынке присутствует достаточно обширный выбор различных материалов и выбор сделать есть из чего. Кстати, если присутствует непреодолимое желание непременно приложить руку к проведению работ, то именно укладка изолирующих материалов позволяет его унять. Эта работа не требует особенных знаний. После того как слои изолирующих материалов будут уложены, можно приступать к работам по укладке кровельного материала.

Обратите внимание! Из-за того что полувальмовая крыша имеет достаточно сложную конструкцию, расход материала может быть несколько больше, чем на простую двускатную, и этот фактор необходимо учитывать на этапе планирования и расчёта количества материалов.

Конструкция кровельного пирога

Кровельный пирог выполняется как и для других скатных крыш. Это зависит не от конструкции, а от наличия/отсутствия утеплителя и от материала покрытия.

Если планируется устройство жилой мансарды, утеплитель лучше положить.

1. Пароизолирующий слой. Мембрану раскатывают по стропилам вдоль конька, начиная с карниза. Соседние куски и соседние полосы стыкуют с нахлестами около 15 сантиметров, заклеивают строительным скотчем. К стропилам крепят кровельными гвоздями.
2. Утеплитель. Ставят между стропилами в распор.
3. Гидроизоляция. Раскатывают как и пароизоляционную пленку, только поверх утеплителя. Крепят так же.
4. Устанавливают вдоль стропильных ног брусья контробрешетки.
5. Поверх набивают обрешетку.

Важно

• Все деревянные детали (стропила, мауэрлат, обрешетку и контробрешетку) необходимо перед началом установки обработать антисептическим составом и антипиреном;
• Крепление производится только оцинкованными гвоздями, чтобы древесина не гнила вследствие коррозии метизов;
• Если для паро/гидроизоляции используются специальные мембраны, их стелют отводящей поверхностью в сторону от утеплителя.

Виды стропил вальмовой крыши

Опоры крыши вальмового типа делятся на два вида:

1. Висячие – балки расположены на брусе потолочного перекрытия двух внешних стен без дополнительной поддержки.
2. Наслонные – по верхнему краю внутренних стен располагается горизонтальный брус, к которому крепятся вертикальные опоры. Основой для торцевой части бруса являются наружные стены.

Наслонный тип опор подходит для построек с промежуточной опорной стеной или колоннами.

Данная несущая конструкция имеет больше базовых точек, поэтому сделать ее можно значительно легче.

Если здание имеет две несущие стены, устанавливается стяжка, поддерживающая стропильные ноги и распределяя нагрузку по всем вертикальным опорам.

Для вальмового типа крыши наиболее подходящей считается наслонная система, придающая большей прочности и облегчающая конструкцию кровли.

Такая модификация применяется при сооружении чердачной или мансардной крыши.

Устройство и разновидности вальмовых крыш

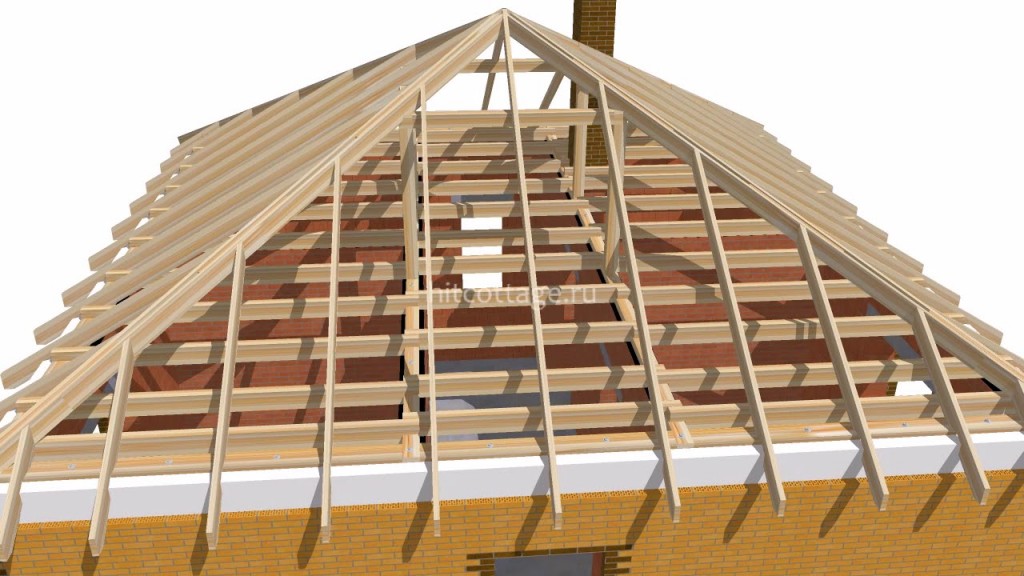

Для того, чтобы понять, как устроена вальмовая четырехскатная кровля, рассмотрим ее основные элементы.

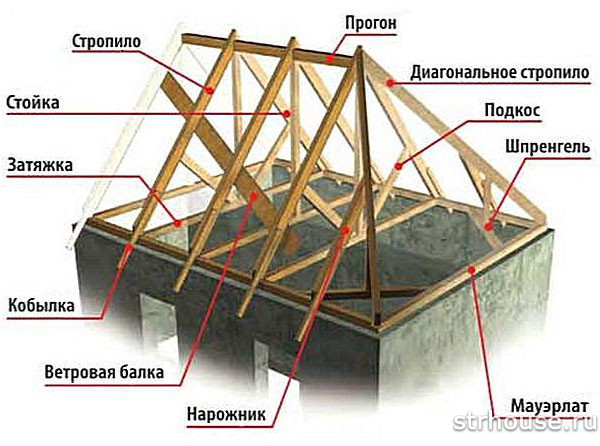

Конструкция вальмовой непроходной крыши

Как видно из схемы основные элементы этой крыши такие же, как и у двускатной. Здесь присутствует коньковый прогон, стропила и мауэрлат для их крепления к стене, стойки, поддерживающие конек и подкосы, разгружающие среднюю часть стропильных ног.

Ветровая балка скрепляет стропила во время монтажа крыши, а кобылки удлиняют их, образуя кровельные свесы. Различия начинаются с диагональных стропил, образующих вальмовые скаты. Короткие стропильные ноги, примыкающие к диагональным стропилам, называются нарожниками. Для уменьшения прогиба длинных вальмовых балок под ними ставят шпренгели. Так называют короткие Т-образные стойки-подставки, врезанные торцами в мауэрлат.

В зависимости от ширины здания и наличия в нем внутренних стен на вальмовых крышах применяются два вида стропильных конструкций:

висячие; наслонные.

Название каждой говорит само за себя. Висячие стропила опираются только на наружные стены. В верхней и нижней частях они соединяются горизонтальными балками-затяжками, обеспечивающими жесткость конструкции. Наслонные стропила в коньковом стыке опираются на вертикальные стойки, в средней части — на подкосы, а торцами ставятся на наружные стены.

Конструктивные схемы висячих и наслонных стропильных систем вальмовых крыш

Кроме классической вальмовой крыши существует несколько ее разновидностей, созданных из соображений эстетической привлекательности:

полувальмовая 4-х скатная (датская); двускатная полувальмовая (голландская); шатровая (4 одинаковых вальмовых ската); вальмовая с ломаным склоном.

Преимущества и недостатки

Полувальмовую конструкцию нельзя называть простой как с позиции расчетов и проектирования, так и со стороны монтажа. Однако, именно благодаря своей сложности и особенностям, полувальма отличается множеством преимуществ в сравнении с другими видами кровли:

• Есть возможность организовать дополнительную комнату (мансарду), благодаря высоте конструкции, так как под ней остается большое пространство.
• Учитывая, что такая кровля имеет фронтон, то она в итоге получается более теплой, в особенности, если фронтон сделан из блоков или кирпича.
• Наличие фронтона также позволяет устанавливать окна или двери для выхода на лоджию или балкон.
• Из-за меньшей площади скатов в сравнении с обычной вальмовой кровлей, снижается себестоимость всей конструкции.

Единственный минус, который выделяют у полувальмы — это сложность монтажа. Для ее возведения необходимо большое количество разных элементов, крепежа и древесного материала для создания стропил. Без определенных навыков и опыта проектирования и сборки построить такую разновидность крыши практически невозможно.

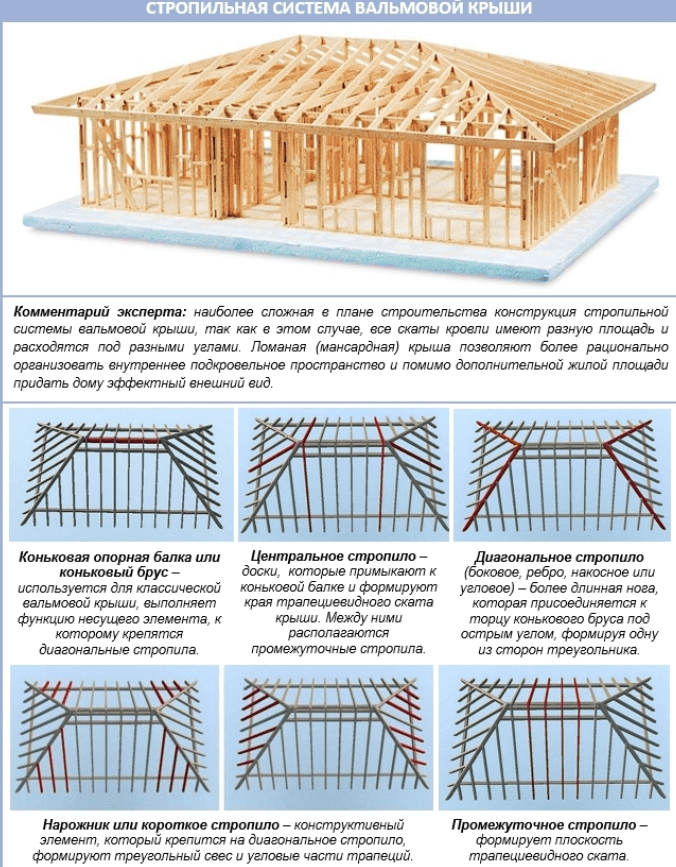

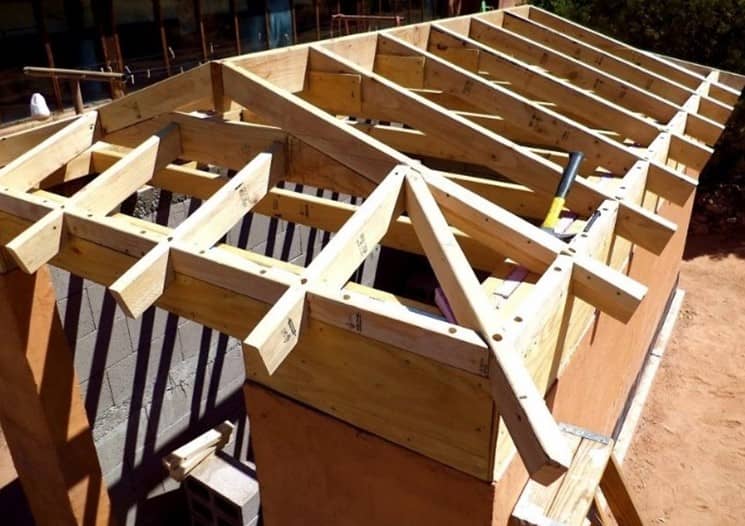

Стропильная система полувальмовой крыши

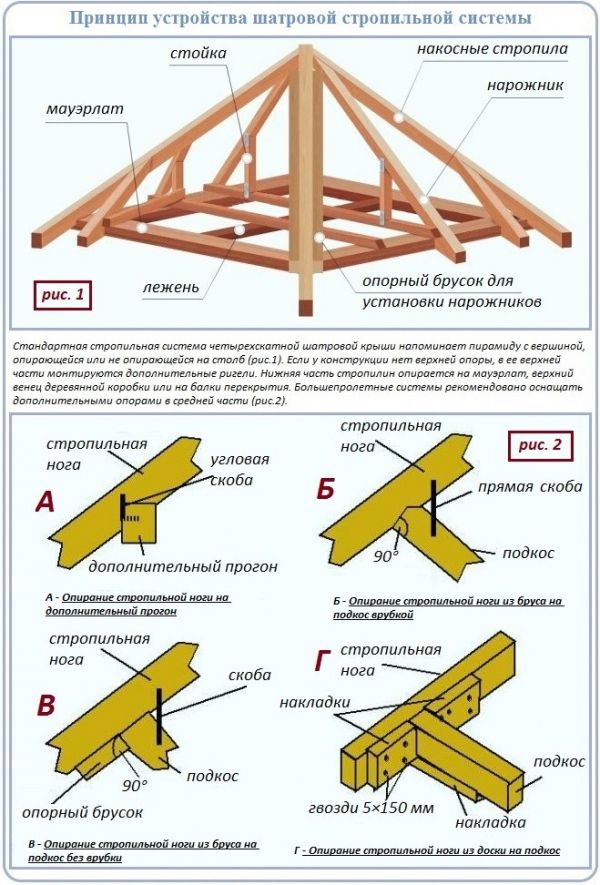

Как уже упоминалось, стропильная система кровли с вальмами сложна для сборки своими руками, она включает в себя как элементы, имеющиеся в двухскатной крыше, так и новые. Ее характеризует следующая схема:

• Мауэрлат. Это опорный брус квадратного сечения, выполняющий функции основания для скатов крыши. Он распределяет вес крыши по верхней поверхности несущей стены и передает его фундаменту. В отличии от двухскатной кровли, в вальмовой мауэрлат устанавливают не на две перегородки, а на четыре. Им также оснащают окончания фронтонов, несущие нагрузку от вальмовых элементов.
• Стойки. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, ликвидирующие их прогиб под собственным весом. Стойки устанавливают на лежень или затяжку в зависимости от вида стропильной системы.
• Лежень. Это по сути тот же мауэрлат, установленный на внутреннюю несущую стену. На него устанавливают стоки и подкосы.
• Коньковый прогон. Брус, на котором соединяются рядовые стропильные ноги, высшая точка, пик крыши.
• Накосные стропила. Диагональная стропильная нога, которая отходят от конька к углу постройки. Они длиннее, чем рядовые и должны выдерживать большую нагрузку, так как на них опираются нарожники. Поэтому для их изготовления увеличивают вдвое сечение бруса или скрепляют две доски, используемые для рядового стропила.
• Рядовые стропила. Стропила из досок 100х150 мм, одной стороной опирающиеся на коньковый прогон, а другой на мауэрлат, уложенный на внешние несущие стены. Они устанавливаются в ряд с шагом 60-120 см, в зависимости от ширины утеплителя, и выглядят в точности также как у двухскатной треугольной кровли.
• Полуноги. Укороченные стропила, верхней частью прикрепленные к диагональным, а нижней – к мауэрлату.
• Кобылки. Конструкция из досок меньшего, чем стропильные ноги сечения, которые служат для их формирования свеса крыши и карниза, защищающего стены от осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего строения, стропильная система может значительно отличаться. Различают два типа:

Висячая. Такая система подразумевает отсутствие внутри каркаса дома несущих перегородок, которые можно использовать в качестве опоры. Поэтому стропила опираются только на коньковый прогон и мауэрлат, как бы провисая между ними. Так как длинные, массивные ноги полувальмовой кровли существенно распирают стены дома, в стропильную систему вводятся многочисленные дополнительные элементы: затяжки, ригели, подкосы, бабки.

• Наслонная. Используется, если внутри постройки располагается несущая стена (одна или несколько), и ее можно использовать в качестве дополнительной опоры для стропил. Распирающая нагрузка на стропильный каркас значительно ниже, чем у висячей. Поэтому утяжеляющие элементы не требуются. Даже при минимальном наборе опорных элементов, система будет стабильна и устойчива.

Кровельные мастера советуют использовать наслонный тип стропильной системы для сборки своими руками, если это возможно. Так конструкция кровли выходит более устойчивой к внешним нагрузкам, остается больше места для обустройства чердака.

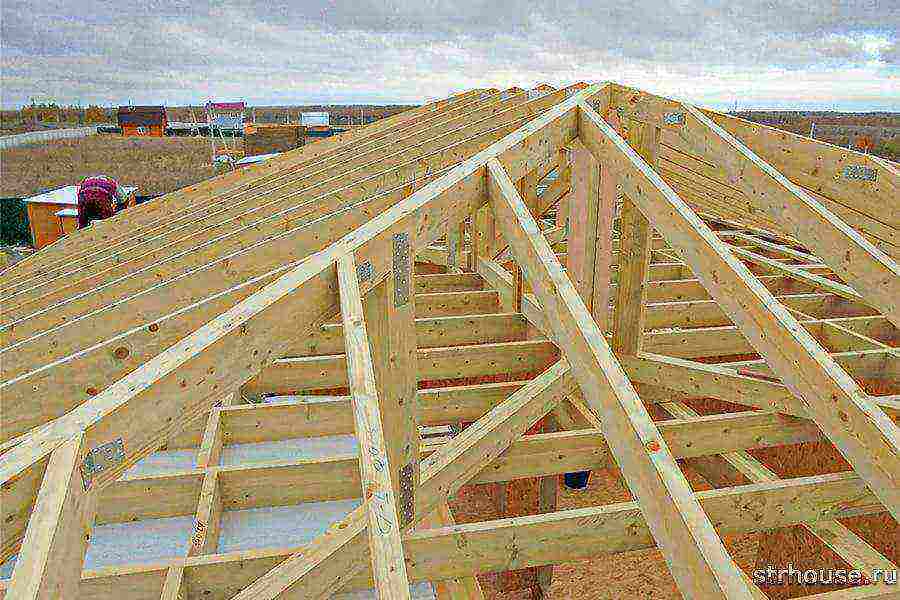

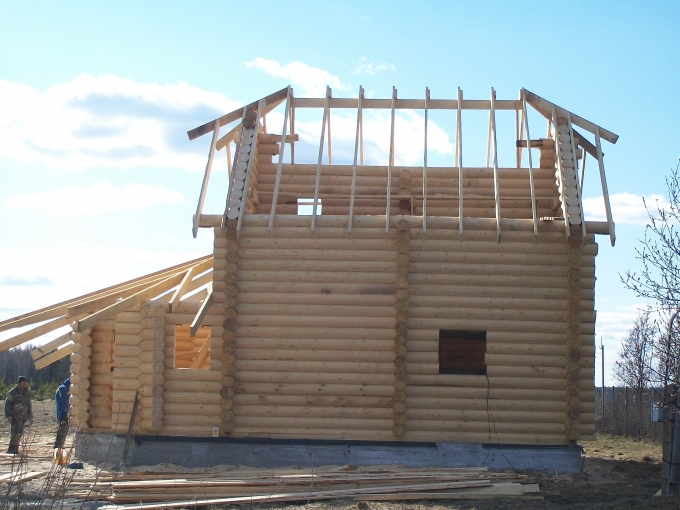

Последовательность монтажа

Строительство полувальмовой крыши – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:


Настилают мауэрлат на внешние и фронтонные стены, на которые будут опираться стропила, укладывают лежень на внутреннюю несущую перегородку. Если речь идет о деревянном доме, то закрепляют мауэрлат и лежень металлическими скобами, анкерными болтами. Если же дом строят из кирпича или бетона, то по верхнему краю стен сооружают стяжку – бетонный армированный пояс, в который вмуровывают шпильки. В качестве гидроизоляции между опорным брусом и стеной прокладывают рубероид в несколько слоев. Расстояние между шпильками рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а располагались между ними. Обратите внимание, что важно не переусердствовать с количеством отверстий в мауэрлате, ведь каждое из них снижает его прочность.

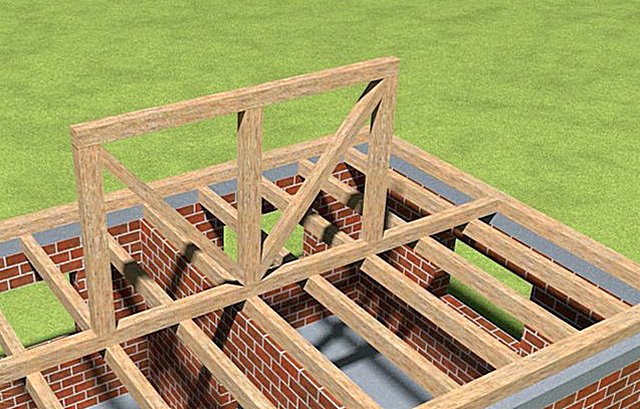

На лежень внутренней несущей стены устанавливают вертикальные стойки, соединяют их сверху коньковым прогоном. Главный критерий качества монтажа – строгое соблюдение вертикальности. Угол между каждой стойкой и лежнем вымеряют по нескольку раз, для фиксации используют временные подпорки.

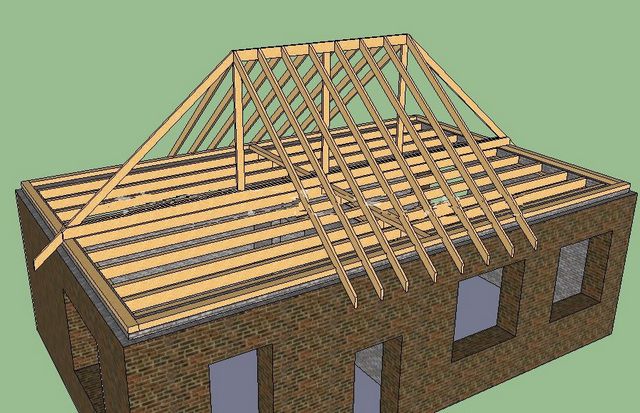

Устанавливают рядовые стропильные ноги, соблюдая шаг 60 или 120 см. Длину стропил берут с учетом двух свесов, которые должны быть не менее 40-50 см.

Монтируют диагональные накосные стропильные ноги: в верхней части их прибивают на гвозди, а в нижней фиксируют на металлические уголки.



Настилают нарожники, делая в их нижней части выпил под мауэрлат. Их длина также должна включать в себя запас для свеса. К накосным стропилам прикрепляют стропильные полуноги.

Устанавливают карнизные кобылки, ветровые доски, крепления под сливной желоб. Делают гидроизоляцию, обрешетку, которую предусматривает схема настила выбранного кровельного материала.


1. Раскраивают и настилают кровельный материал с нахлестом 10-15 см между листами или полосами. Доделывают систему водостока.

После завершения наружных работ, переходят к внутренним. Для того. Чтобы мансардное помещение использовать как жилое, полувальмовая кровля должна быть утеплена, ее каркас обшит декоративным материалом. Когда работа закончена, нужно будет лишь регулярно осматривать кровлю, контролировать ее состояние, проводить профилактический ремонт своими руками.

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

• полувальмовая двухскатная крыша;
• полувальмовая четырехскатная крыша.

Дом из красного кирпича с полувальмовой крышей

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров

Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

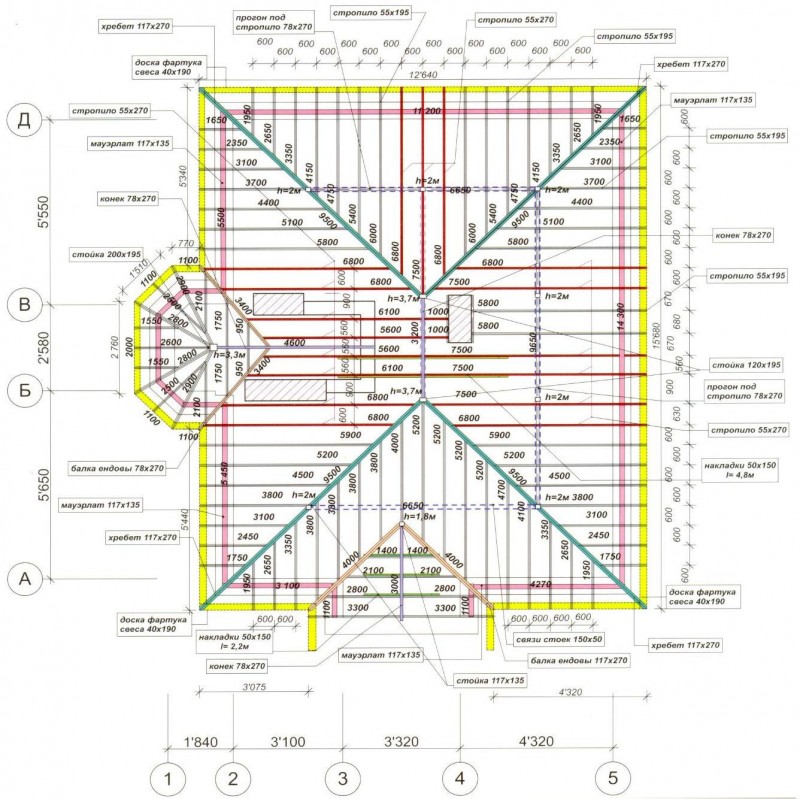

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Дополнительные материалы по теме

Как построить плоскую крышу

Подробнее

Как сделать полукруглую крышу

Подробнее

Cтроим шатровую крышу

Подробнее

Ваши отзывы, комментарии, вопросы

Уважаемые посетители! В комментариях мы периодически, по мере занятости, будем отвечать на Ваши вопросы. Чтобы мы ответили Вам оперативно (в течении часа) вы можете: позвонить,, написать личное сообщение или оставить заявку на бесплатную консультацию по телефону.

Комментарии

Игорь Васильевич 11:17 -2 Хооший сайт

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Павел модератор

Спасибо. Очень приятно)

Обновить список комментариев

Что такое полувальмовая крыша

Эта разновидность кровли считается подвидом вальмовой. В полувальме имеются две разновидности скатов: трапециевидные и треугольные (равнобедренные). Полувальмовая конструкция называется так из-за того, что имеет неполноценные треугольные скаты. Они укорочены за счет фронтонов дома.

Непосредственно фронтон является основным элементом полувальмы и сооружается в первую очередь. Фронтон может представлять собой стену или сооружаться как каркас, который является частью крыши.

Более надежными считаются фронтоны, выполненные из кирпича или блоков. К тому же они способны выполнять функции несущих стен мансарды.

Форма полувальмовой кровли в основном зависит от климатических особенностей местности. На этапе составления проекта полувальмы, климат играет наиболее важную роль. Для регионов, где зимой характерно выпадение большого количества осадков, скаты полувальмы делают максимально крутыми. Их наклон составляет 60 и больше градусов. Свесы скатов, наоборот, должны быть короткими, чтобы предотвратить скопление большого количества снега на них.

Если дом с полувальмой находится в регионе, где характерны мягкие зимы с небольшим количеством осадков, то допускается создание крыши с минимальным наклоном.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.

Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.
