8 советов, какую арматуру использовать для фундамента

ОБЪЕМ БЕТОНА И АРМАТУРЫ ДЛЯ ФУНДАМЕНТА НА МЕТРОВ

Рассчитать сколько нужно бетона на фундамент 8 на 10 метров можно только после расчётов высоты и ширины основания. Ориентировочно, для свайного фундамента понадобится 36 м3 бетона, для ленточного – 50 м3, для монолитной плиты – 75 м3. Объём арматуры определяется по индивидуальной схеме вязки. Делаем точные расчёты материала, чтобы избежать излишков и дополнительных закупок.

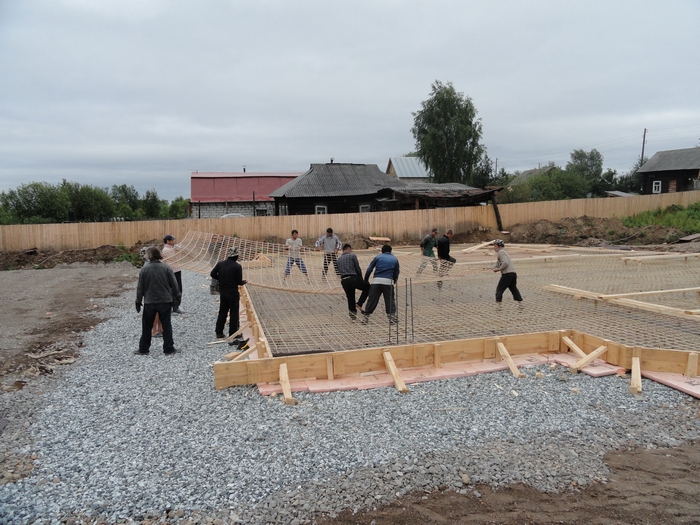

Расчет арматуры для плитного фундамента

Плитный  фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать  ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

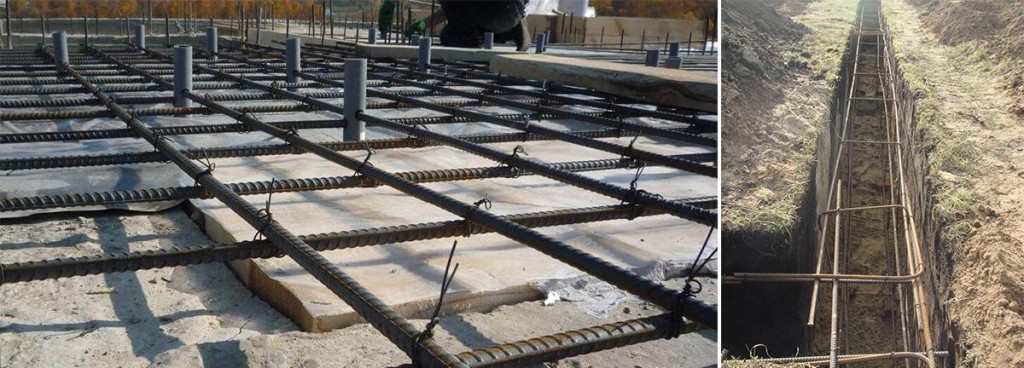

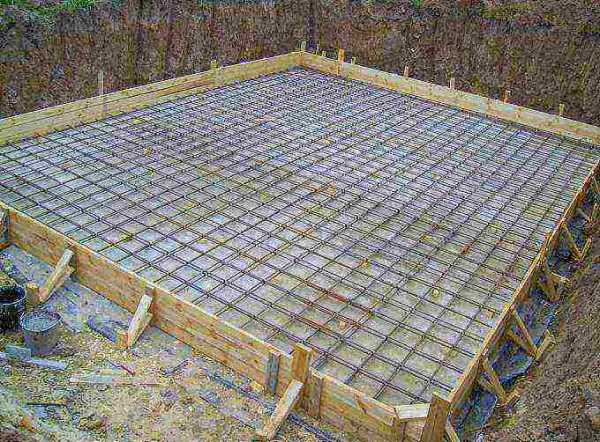

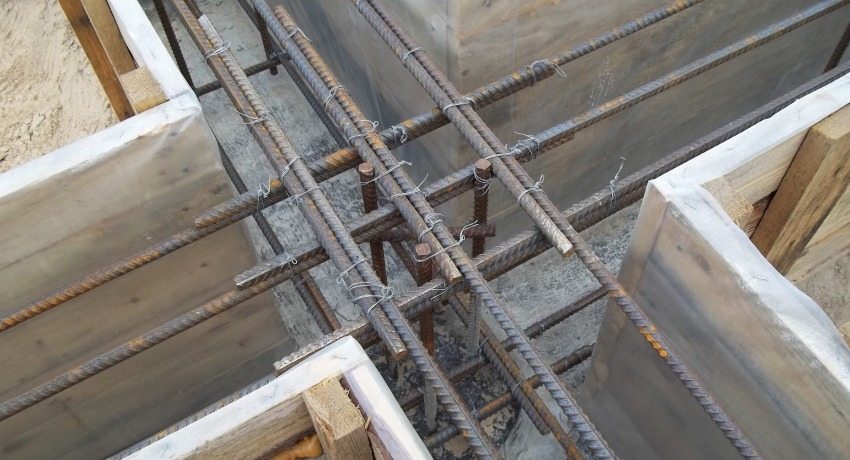

Образец установленной арматуры для фундамента

Пример расчета

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
2. Количество прутьев продольной арматуры вычисляют  так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
4. Общее количество прутка на две арматурных сетки равно:  (270+270)·2 = 1080 м.
5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
6. Таким образом, для выполнения фундамента необходимо:
7. 1080 метров прутка класса A-III D16;
8. 540 метров прутка класса A-I D6.
9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

   Сумарная площадь сечения стержневой арматуры

10. Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.

Как армировать монолитное перекрытие и сделать это правильно. Какая нужна арматура, расход на мперекрытия

Армирование монолитной плиты перекрытия – обязательный технологический процесс. Арматура в составе бетонной конструкции принимает на себя нагрузку, повышает прочностные характеристики элемента.

Что нужно знать об армировании перекрытия

Здания со сложной архитектурой имеют в плане нестандартную форму, далёкую от квадрата.

Заводские пустотные плиты перекрытия в этих условиях заменяют на монолитные конструкции.

Монолитные перекрытия хорошо связывают в систему остальные несущие элементы здания, передают нагрузку стенам и фундаменту.

Армированием называется принцип совместного использования двух материалов для укрепления прочности. Общая работа монолитного бетона и металла позволяет устраивать прочные конструкции сложной формы, большого размера.

Преимущества армирования плиты перекрытия

Армирование повышает способность конструктивного элемента воспринимать нагрузки, выдерживая деформации больше расчётных значений. Суммарная нагрузка на квадратный метр перекрытия частного дома, учитывая временную и постоянную, составляет 400-450 кг.

Перекрытие работает на излом. При этом верхняя часть плиты перекрытия сжата, а нижняя, наоборот, растянута. Бетон легко переносит сжимающие деформации, нагрузку на растяжение принимает металлическая арматура.

Важно!Без армирующего каркаса в нижней части плиты происходит разрушение конструкции.

Технология заливки армированных монолитных плит не требует использования строительных машин при монтаже, перевозке.

Все работы производятся на месте строительства, подходят для самостоятельного выполнения.

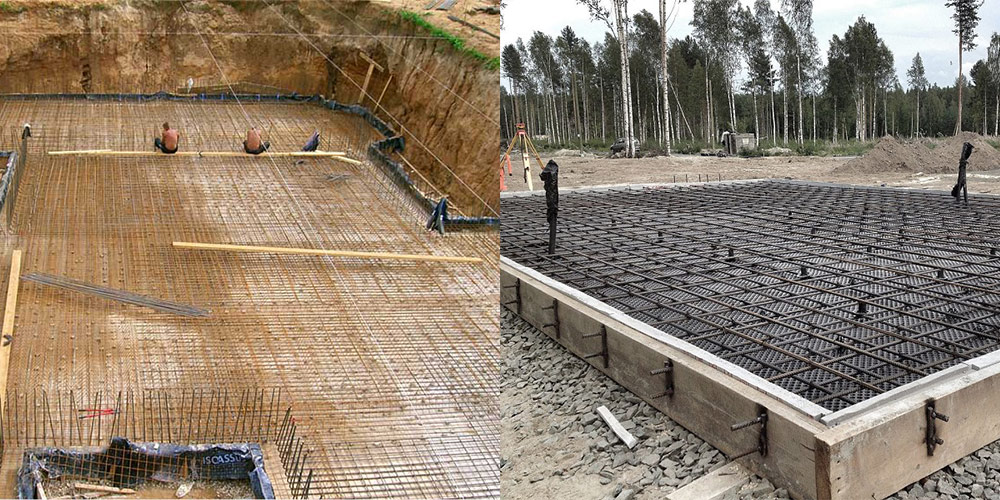

Что представляет собой армирование монолитной плиты перекрытия

Армирование конструкции проводится установкой внутри стен/бортиков опалубки перекрытия арматурных прутов и сеток перед заполнением формы бетоном. Арматура укладывается прямо на опалубку согласно проекту.

Общий принцип армирования плиты:

• металлические пруты вязальной проволокой увязываются в сетки;
• формируют каркас по стенам. Перекрытие будет опираться на несущую стену, этот размер называют площадью опирания, определяется толщиной, материалом стены;
• нижняя сеткаприподнимается от плоскости опалубки на 25-30 мм фиксаторами;
• верхняя сетка располагается относительно уровня бетона, отступая 25-30 мм;
• в месте примыкания плиты к стенам добавляется опорная арматура.

Опорная арматура нужна для предотвращения растрескивания бетона. Опорную площадь плиты перекрытия принимают согласно проекту, но не менее 80 мм.

Расстояние от края опалубки до сеток отступают для формирования защитного слоя из бетона. Сталь без защитного слоя под воздействием воздуха и влаги подвергается коррозии.

В местах с ослабленным сечением, большим количеством отверстий для прокладки инженерных коммуникаций, каркас усиливают. Для этого закладывают несколько дополнительных прямых прутов длиной 0,4-1,5 м.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Армирование бетона – несложная работа для самостоятельного выполнения.

  Опираясь на данные проекта, подбирают сечение, длину и необходимое количество арматуры, мягкой вязальной проволоки. Соединение сваркой не применяют.

Сварной шов не имеет необходимой пластичности, может быть поврёжден вибрацией при уплотнении бетона.

Фиксаторы для подъёма сетки над опалубкой можно сделать самостоятельно из обрезков арматуры.

Какую арматуру закладывают

Диаметр стержней зависит от принятой расчётной нагрузки, просчитывается во время стадии проектирования здания.

Диаметр арматуры, применяемой в частной индивидуальной застройке, обычно составляет 8-14 мм.

Рифлёное периодическое сечение стальных прутов повышает прочность изделия, хорошо сцепляется с застывающей бетонной смесью.

Расход арматуры

При покупке арматура измеряется в единицах веса – килограммах, тоннах.

Подсчитывая расход арматуры, стороны перекрытия делят на шаг сетки и добавляют один стержень.

Умножая количество в два раза, получают общее количество прутов разной длины, расположенных по длине, ширине перекрытия.

Зная эти величины, легко подсчитывается погонаж арматурных стержней. Умножив общую длину на удельный вес погонного метра прута, получают вес всех элементов. Обычно расход арматуры прописывается проектом строения.

Правила вязки

Для вязки арматурного каркаса применяют отожжёную стальную проволоку в небольших бухтах, ее заранее нарезают отрезками длиной 10 -20 см для более удобной работы, также будет необходим крючок для вязки проволоки.

Как правильно вязать — последовательность действий:

• отрезок проволоки протягивается под пересечением стержней;
• концы проволоки загибаются вверх;
• поворотом крючка в получившейся петле создаётся скрутка в несколько оборотов.

Длину арматурных прутов выбирают по размеру плиты.

Если избежать стыков невозможно, соединение стержней устраивается перехлёстом 40 — 70 см (в зависимости от толщины прута) в шахматном порядке.

Армирование бетонного элемента повышает прочность, жёсткость, долговечность конструкции для монолитного частного дома.

Знаете что-нибудь новое? Поделитесь, пожалуйста, информацией!

Полезные видео

На видео ниже — армирование плиты перекрытия монолитного коттеджа, шаг вязки, монолитные каркасы и прочее, смотрим:Посмотрите пример армирования плиты перекрытия:

Винтовые сваи прозводства ККЗМ

Винтовые сваи СТАНДАРТ-1

1. Сталь (3) — СП5
   • высокая марка стали
   • стандартная или увеличенная толщина металла
2. Композитная защита КП-12
   • предотвращает коррозию
   • повышает срок службы на 75%

срок службы 80 лет гарантия 10 лет Винтовые сваи СТАНДАРТ-2

1. Сталь (3) — СП5
   • высокая марка стали
   • стандартная или увеличенная толщина металла
2. Композитная защита КП-12
   • предотвращает коррозию
   • повышает срок службы на 75%
3. Дополнительный слой защиты
   • защита от повреждений при установке в грунт

срок службы 80 лет гарантия 25 лет Винтовые сваи ЦИНК-ПЛАТИНУМ

1. Сталь (3) — СП5
2. Оцинковка ЦИНК-ПЛАТИНУМ
   • суперзащита от коррозии, повышает срок службы на 150%
3. Защитный слой КП-12
   • защита от повреждений при установке в грунт
4. Литой наконечник
   • Значительно увеличивает срок службы сваи

срок службы 120 лет гарантия 25 лет

Как рассчитывается расход арматуры на куб бетона

Согласно СП 52-101-2003 конструкцию можно назвать железобетонной, если площадь сечения продольных стальных стержней равна минимум 0,1 %, от площади сечения бетона. Максимальный процент содержания стальных стержней в бетоне равен 5, в местах стыковки, например колонн, этот показатель может доходить до 10. Рекомендуемый диапазон, это 0,5-3 % арматуры, от площади сечения бетона.

Исходя из конструктивных требований СП 52-101-2003, норма расхода арматуры для армирования железобетонных конструкций, находится в пределах от 20 до 430 кг на 1 м3 бетона.

Таблица расхода арматуры

В данной таблице, рассчитан вес арматуры, необходимый для армирования железобетонных конструкций, в зависимости её количества в процентах от площади сечения бетона.

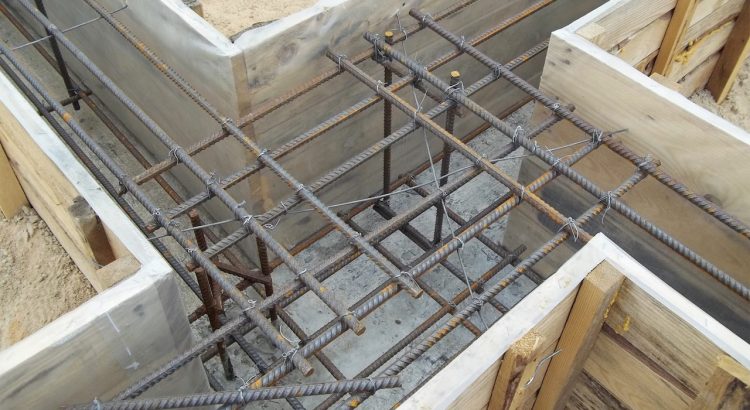

Расчет армирующей конструкции для ленточного фундамента периметром 6хм и сечением 0,4хм

Армирующий каркас состоит из горизонтальных рядов, расстояние между которыми принимается равным 30 см, а верхний и нижний ряд должны быть заглублены в бетон не менее чем на 50 мм.В результате, на 1 м высоты фундамента потребуется (100-(2*5))/30+1=4 горизонтальных ряда.

Для фундамента шириной 40 см количество арматурных прутов в каждом ряду составляет 2 (для непучинистых грунтов). Длина продольной арматуры составляет (9*2+6*2)*4*2=240 м, а ее вес при диаметре 12 мм (погонный метр весит 0,888 кг) составит 240*0,888=213 ряды перевязываются между собой (вертикально и поперечно) гладкой арматурой меньшего диаметра, например, 6 мм (погонный метр весит 0,222 кг), с шагом 30 см. Ее необходимый метраж составляет ((0,4-0,05*2)*4+(1-2*0,05)*2)*((6+9)*2/0,3)=300 м, а вес 300*0,222=66,6кг.

Общий вес арматурного каркаса 213+66,6=279,6 кг.

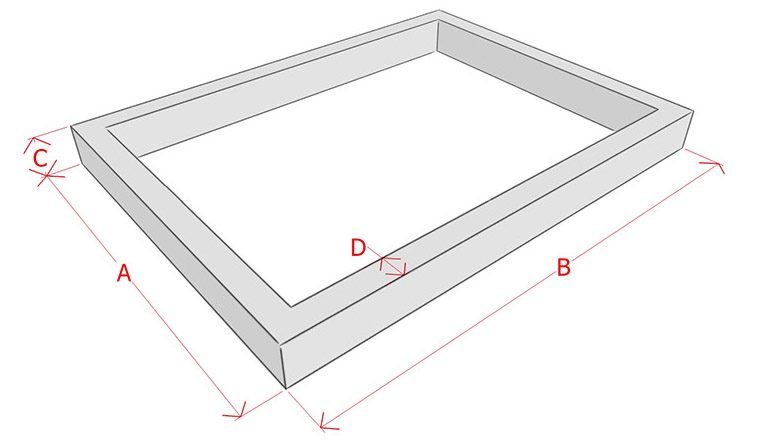

Требуемый объем бетона для заливки фундамента (2*6+(9-2*0,4)*2)*1*0,4=11,36 куб. 1 куб. м бетонной смеси используется арматуры:диаметром 12 мм: 213/11,36=18,7 кг,диаметром 6 мм: 66,6/11,36=5,9 удельный вес арматуры в фундаменте составляет 279,6/11,36=24,6 кг/куб.

м. Проверяем 18,7+5,9=24,6 кг/куб. м.

Что такое плитный фундамент

Говоря простыми словами, плитный фундамент это железобетонная плита, которая устанавливается под все здание или отдельную его часть. Отличительной чертой данной конструкции является неглубокое заложение.

Плитный фундамент может быть, как монолитным, так и сборным – состоять из нескольких одинаковых плит, соединяющихся между собой. Каждый из этих вариантов обладает и преимуществами, и недостатками. Монолитный отличается высоким уровнем прочности, надежности и жесткости. А при использовании сборного требуется наличие специальной техники для транспортировки и укладки плит при монтаже конструкции и других работ. Но сборные модели более быстрые в установке, так как отсутствует необходимость заливки бетона, монтажа опалубки и арматуры.

У плитного фундамента есть еще и дополнительное название – плавающий. Такое наименование обусловлено тем, что при любых подвижках почвы (пучение, осадка грунта), вместе с ней смещается и плита. При этом не возникает локальных деформаций – даже в сборном фундаменте плиты жестко скреплены между собой и устойчивы к постоянным механическим нагрузкам.

Разновидности «плавающего» фундамента Источник

Если вы собираетесь устанавливать мелкозаглубленный плитный фундамент, то учитывайте, что его вверх одновременно является черновым полом первого этажа. При таком типе основания отсутствует возможность возведения подвального помещения.

Примечание! С другой стороны, создание подвала при плитном фундаменте осуществимо в принципе, но только в том случае, когда плита будет его полом, а значит должна залегать достаточно глубоко. Расчет плиты фундамента при этом следует проводить особенно тщательно и учитывать все особенности строящегося объекта.

Калькулятор расчета количества бетона

Мы представили вам формулы и примеры ручного расчета бетона для разных конструкций. Но в интернете несложно найти множество разновидностей калькуляторов, которые могут значительно упростить вашу задачу. К тому же, такие программы могут учитывать куда больше данных, таких как количество арматуры, марку бетона и другие моменты.

Соответственно, на выходе будет получаться более точный результат. Но не стесняйтесь сверять их со своими расчетами. Ведь мы не можем знать, насколько правильно написана программа для калькулятора.

Надеемся, наша статья поможет вам сэкономить. Если остались вопросы, можете задать их нашим менеджерам. Они проконсультируют вас по количеству и маркам необходимого для ваших целей смеси и ознакомят с ценами на бетон.

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись  воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

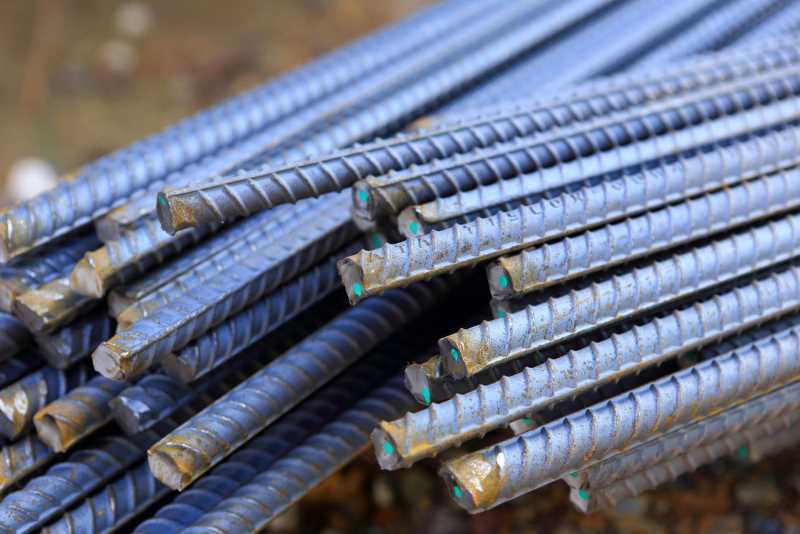

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Арматура бывает гладкая и ребристая

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

• Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
• Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
• Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.

Пластиковая арматура — новинка рынка

• Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
• Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
• Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.

Сколько арматуры надо на столбчатый фундамент?

Для создания столбчатого фундамента нужна арматура диаметром 10-12 мм, которая устанавливается в вертикальном положении на расстоянии между стержнями 10 — 15 см. К примеру, на 1 столб, нужно 4 прута, которые размещаются равномерно по всему периметру. Чтобы подсчитать необходимое количество арматуры, нужно знать число всех столбов, которое обязательно указывается при составлении проекта возводимого сооружения. Стоимость арматуры в таком случае рассчитывается умножением стоимости 4 прутьев на количество столбов. Минимальное количество прутьев арматуры в квадратном столбе 4 шт, в круглом 3 шт. Длина прутьев зависит от глубины заложения фундамента и рассчитывается индивидуально для каждого дома.

Как подсчитать количество материала для фундамента-плиты

Плиточное основание – это армированная плита из бетона. Если её высота 20 см и больше, нужно делать  две арматурные сетки в плите.

Чтобы подсчитать, сколько нужно металлопроката для железобетонной плиты, необходимо сначала определиться с сечением арматурных прутьев. Для фундамента, возводимого на стабильном грунте, можно использовать  ребристую арматуру, с диаметром от 1 см. На нестабильном грунте, пучинистом, или когда здание строится на склоне – подойдёт арматура не менее 1,4 см в диаметре.

Для вертикального связывания между арматурными поясами применяют гладкие отрезки с сечением 6 мм.

Также стоит учитывать, из какого материала будут возводиться стены, деревянные дома оказывают значительно меньшую нагрузку на основание, чем кирпичные или каменные. Для фундамента под легкие строения допустимо применение арматуры с сечением 10-12 мм, а под более тяжёлые – с сечением 14-16 мм.

При устройстве каркаса используется только ребристая арматура, что обеспечивает необходимую степень сцепления каркаса и бетонной смеси

Размеры ячеек между прутьями в сетке чаще всего делают 20 см по вертикали и горизонтали. То есть, на каждый метр будет израсходовано 5 прутьев. В местах пересечения арматуру связывают между собой проволокой с помощью специального крючка.

Расчёт на примере постройки плитного основания высотой 40 см для блочного дома, размером 6×9 м:

1. Чтобы узнать необходимое количество стержней, которые будут ложиться вдоль плиты, длину стороны, которая больше, нужно разделить на шаг решётки: 9 м / 0.2 м = 45 прутьев по 6 м длиной. Общая длина 45 × 6 = 270 м.
2. Аналогичный расчёт количества прутьев для поперечной укладки – длину меньшей стороны нужно разделить на шаг решётки: 6 м / 0.2 м = 30 единиц по 9 м. общей длиной 270 м.
3. Поскольку решётки две, нужно умножить на 2. Получается 1080 м. – это общая длина.
4. Длина отрезков арматуры для вертикального связывания решёток – 40 см (высота основания). Их количество рассчитывают по числу пересечений прутьев: 45 × 30 = 1350 шт. Умножить на 0.4 м, чтобы получить их общую длину – 540 м.

Результат расчётов: необходимо 1080 м. ребристой арматуры с сечением 16 мм и 540 м гладкой с сечением 6 мм. Узнав вес погонного метра этих двух видов металлопроката, можно вычислить его общую массу.

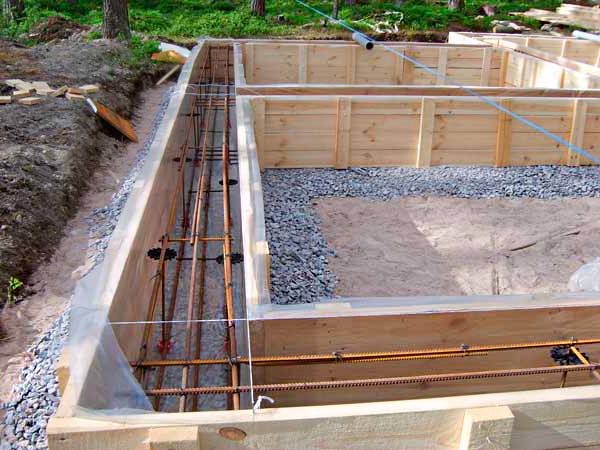

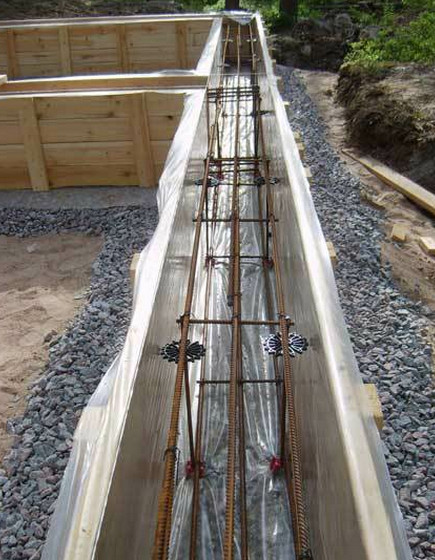

Расчет арматуры

Точно знать, сколько арматуры нужно для фундамента, нужно не только потому, что есть риск купить слишком мало или слишком много материала. Сами прутья стоят относительно недорого, но вот доставка может «влететь в копеечку», если в процессе работы выяснится, что надо срочно ехать докупать еще. Да и вряд ли кому захочется покупать материал с избытком, чтобы он потом осел мертвым грузом в сарае или гараже.

Чтобы высчитать необходимое количество продольной арматуры, сначала надо узнать периметр будущего сооружения. Поскольку ленточный фундамент проходит не только по периметру, но также под всеми стенами и перегородками, прибавьте к полученному значению сумму длин всех стен. После этого остается умножить эту цифру на число прутьев в выбранной схеме вязки арматуры.

Чтобы было понятней, рассмотрим расчет арматуры на примере небольшого дома 5х6 м с одной стеной внутри длиной 5 м. Предположим, что для схемы армирования требуется 4 горизонтальных прута диаметром 12 мм.

Производим расчет:

1. Находим периметр коробки дома: 5*2+6*2=10+12=22 м.
2. Вычисляем общую протяженность фундамента с учетом длины внутренней перегородки: 22+5=27 м.
3. Поскольку для схемы вязки нужно 4 продольных прута, находим общую длину арматуры: 27*4=108 м.
4. Как видите, ничего сложно в этом нет, но отправляться в строительный магазин еще рано. Учитывайте, что зачастую длины прута арматуры не хватает на целую стену, и тогда его приходится наращивать. Для этого продольные элементы накладывают друг на друга с нахлестом не меньше 1 м. По этой причине сначала нарисуйте подробную схему вязки арматуры, учтите все нахлесты и прибавьте их к общему результату.
5. В нашем случае домик попался небольшой, поэтому допустим, что у него будет по одному наращиванию прутьев на каждой стене. Напоминаем, что в соответствии с нашей схемой вязки нужно 4 прута (у вас может быть другое количество), тогда получается, что 4 прута*5 стен=20 нахлестов. Соответственно потребуется на 20 м арматуры больше.

Но не стоит забывать, что между продольными прутьями должны стоять поперечины – более тонкая и гладкая арматура. Она же понадобится для создания вертикальных стоек. Предположим, расстояние между перемычками будет 50 см. Тогда, чтобы найти общее количество армированных сегментов, надо разделить общую протяженность фундамента на 50 см (0,5 м).

27/0,5=54 шт

При высоте армированной решетки в 50 см и дистанции между прутьями 25 см расчет необходимого количества гладкой арматуры будет выглядеть следующим образом:

(0,5 м+0,25 м)*2=1,5 м

Так мы нашли периметр одного армированного сегмента внутри вязки.

54*1,5=81 м – общее количество тонкой арматуры.

При расчете арматуры для поперечин и вертикальных стоек тоже необходимо учитывать нахлесты и припуски. К сожалению, не существует никакой формулы для расчета этого показателя, поэтому придется выбирать «на глаз». Согласно рекомендациям специалистов лучше прибавить около 10% к полученному результату.

В нашем случае это: 81+10%=89,1 м (чтобы не мучать ни себя, ни работников строительного магазина, округляем показатель в большую сторону до 90 м).

Найти пруты и арматуру, продающиеся на метраж, практически невозможно. Обычно цена зависит не от длины, а от общей массы изделия. Вес этот фиксирован, а требования к предприятиям по выпуску металлопроката четко описаны в ГОСТ 5781-82.

Вес стержневой арматуры зависит от диаметра:

• 8 мм – 0,222 кг/м;
• 10 мм – 0,395 кг/м;
• 12 мм – 0,888 кг/м;
• 14 мм – 1,210 кг/м.

Рассчитав общий вес арматуры, можно узнать, во сколько обойдется ее стоимость и доставка. Поскольку для заливки фундамента нашего дома была выбрана арматура толщиной 12 мм, расчет выглядит так:

128*0,888=113,664 кг.

Диаметр гладкого прута для поперечин составляет 10 мм:

90*0,395=35,55 кг.

Переведя все эти цифры в денежные единицы, может показаться, что сумма довольно внушительная, но цена готовой ж/б конструкции целиком оправдана ее серьезной функциональной нагрузкой – без крепкого фундамента не получится крепкого дома. Арматура в ленточном фундаменте – незаменимая составляющая. Сделать прочное основание при наличии всех необходимых материалов не составит особого труда.

Размер арматуры

Арматура производится в широком ассортименте размеров:

• пруты классов А240, А300, А400, А600, А800, А1000 выпускают диаметром 6-80 мм, а арматуру классов А500С и В500С – диаметром 4-40 мм;
• длина арматуры в мотках или стержнях (зависит от диаметра) составляет 6-12 м;
• среди дополнительных параметров арматуры стоит отметить шаг рифления, который составляет 0,51-0,86 частей диаметра арматуры, а высота выступов рифления при этом составляет 0,065-0,07 частей диаметра.

Какую арматуру лучше выбрать для фундамента? Все зависит от типа фундамента и нагрузки на него – в каждом конкретном случае понадобится сложный и точный расчет диаметра стержней. Чтобы вы примерно понимали, какие стержни придется покупать, приведем следующую информацию:

• диаметр рабочей арматуры зависит от площади поперечного сечения фундамента (S), данные приведены в таблице;
• для поперечных хомутов используют арматуру диаметром не менее 6 мм;
• вертикальные хомуты должны быть диаметром не менее 6 мм при высоте фундамента менее 80 см и не менее 8 мм – при высоте боле 80 см.

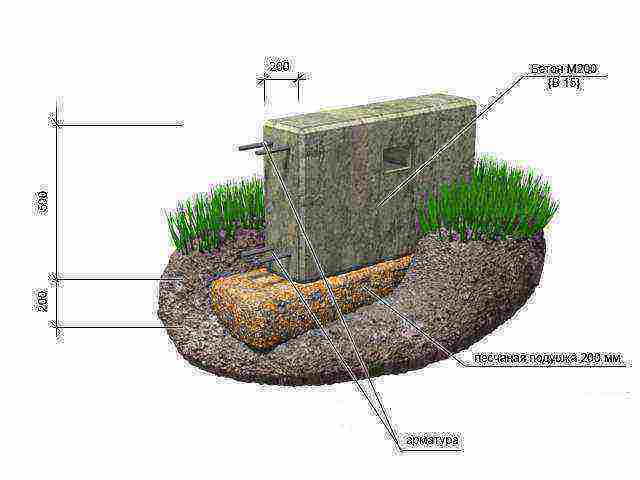

Расчет столбчатого фундамента

Буронабивной базис с монолитным ростверком

Свайный фундамент в отдельных случаях укрепляют монолитным ростверком. В этом случае, помимо расчета количества материала для свай производятся дополнительные вычисления для ростверков, имеющих форму параллелепипеда.

Рассмотрим на примере расчетов круглых свай диаметром 20 см количеством 20 штук и ростверка размером 10х12х0,5м:

Пример

Пример вычислений круглых свай

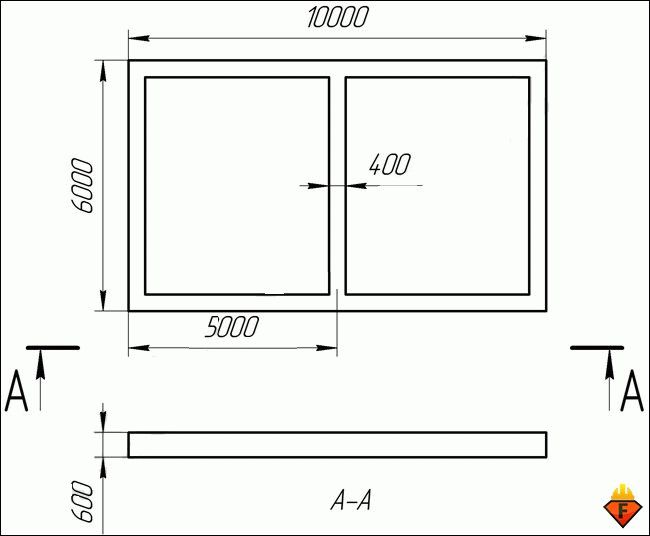

Расчет кубатуры раствора для монолитного плитного фундамента

Схема заливки монолитного фундамента

От более сложных вычислений мы перешли к самым простым – будем считать материал для монолитной фундаментной плиты. Последняя представляет собой объемный параллелепипед. Его довольно просто рассчитать. Но он обладает большим весом, так как масса 1м3 смеси имеет немалое значение.

Соответственно, для заливки плитного базиса потребуется больше материалов. В тоге монолит выльется в кругленькую сумму.

А рассчитать его минутное дело. Главное, знать точные размеры длины, ширины и высоты. Их можно подглядеть в проекте или же измерить рулеткой по готовой опалубке. Останется только перемножить имеющиеся цифры и получить необходимый объем раствора. Формула расчета имеет такой вид:

Формула расчета

Но не всегда монолитный фундамент имеет форму правильного параллелепипеда. Бывает, дополнительно заливают части основания различной формы. Например, круглую или шестиугольную террасу. В таком случае, нужно условно разделить всю площадь на составные геометрические фигуры и по отдельности просчитать их объем.

Определение количества вертикальной и поперечной арматуры

По плану на один «прямоугольник» необходимо:

2 х 0,35 + 2 х 0,90 = 2,5 м

Рассчитывая арматуру, принимаем значения с запасом (а не 0,3 и 0,8), чтобы обвязка была немного больше получившегося прямоугольника.

Важно! При сборке каркаса в подготовленной траншее вертикальные арматурные пруты устанавливают на дно, иногда их углубляют в грунт для повышения устойчивости конструкции. Тогда при расчете арматуры нужно принимать длину не 0,9 м, а увеличивать ее на 10–20 см.

Находим такие части во всей конструкции, с учетом расположения на местах стыковки стен и углах по 2 «прямоугольника».

Чтобы рассчитать арматуру, рисуем схему фундамента и определяем число получившихся фрагментов.

Берем длинную сторону (12 метров), на ней находятся 6 «прямоугольников» и два отрезка стены по 5,4 м, где находится по 10 перемычек. В результате получается:

6 + 10 + 10 = 26 шт.

Рассчитать число перемычек на участке 6 метров можно аналогичным способом, получаем 10 штук. Умножаем значение на количество стен:

2 х 26 + 10 х 3 = 82

Ранее было подсчитано, что на каждую часть получается по 2,5 метра арматуры, поэтому:

82 х 2,5 = 205 м

Итоговое количество материала

Рассчитывая арматуру, определили, что продольные усиливающие элементы имеют диаметр 12 мм, а вертикальные и поперечные — 8 мм. Прутков первого типа необходимо 184,4 м, а второго — 205 м.

Часто при вязке каркаса остаются небольшие обрезки, которые нельзя использовать. Поэтому, рассчитав арматуру, необходимо приобрести материал с запасом. Нужно купить около 190–200 метров прутков 12 мм, а также 210–220 м изделий с диаметром 8 мм. Благодаря таким несложным подсчетам легко определить необходимый объем арматурных стержней.

Расход арматуры на мбетона

Прежде чем приступить к рассмотрению этого вопроса, следует выяснить, а нужно ли в принципе бетону армирование? Ведь это не только дополнительные мероприятия, которые увеличивают сроки выполнения каких-либо работ (стройка, реставрация, ремонт). Металлический пруток, который используется для этих целей, стоит недешево, а требуется его порой довольно много.

Чтобы понять оправданность применения и расхода арматуры, выясним, что она обеспечивает? Сам бетон – материал прочный. Но это его свойство – относительное. Его заливка устойчива перед силами, вектор которых направлен сверху вниз.

В этом случае говорят о прочности на сжатие. И если бы материал в процессе эксплуатации подвергался бы только таким воздействиям, можно было бы обходиться и без армирования. Но на практике тот же фундамент испытывает и влияние сил растяжения.

Именно им в первую очередь и противостоит армирующий каркас.

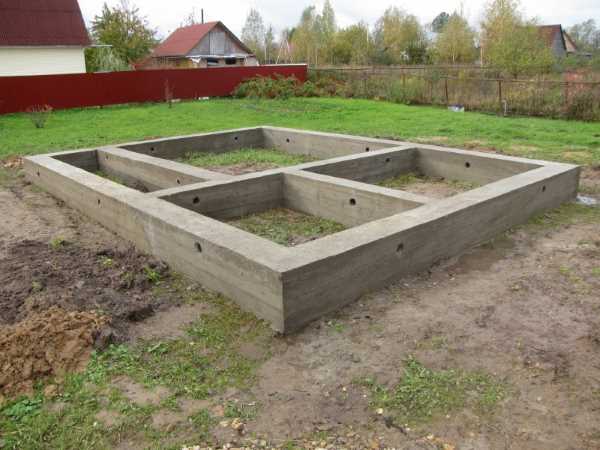

При индивидуальной застройке наиболее часто устраивается основание ленточное монолитное, которое в обязательном порядке подлежит армированию.

Кстати, иногда и перекрытия также сооружают методом заливки раствора в опалубку, в которую предварительно устанавливается каркас (сетка). Естественно, встает вопрос о расходе арматуры.

Это нужно не только для подсчета предстоящих затрат и сравнения их со своими финансовыми возможностями.

Заготовка материалов в достаточном количестве значительно сократит такой этап любого строительства, как «организационные вопросы». Рассмотрим порядок расчета применительно именно к фундаменту, так как с этой конструкцией частные застройщики сталкиваются больше всего.

Что учесть в расчете расхода арматуры?

Тип бетона

Его плотность зависит от использованных компонентов, а также вида добавок, введенных в состав смеси. Чем она меньше, тем более «частым» должен быть каркас.

Параметры ленты

Тип стали

Наиболее часто используется витой пруток (сталь А3), который выпускается стандартной длины.

Особенности постройки

Это и этажность, и материалы, используемые при строительстве (общий вес конструкции).

В каждом конкретном случае расход арматуры рассчитывается индивидуально. Необходимо знать, что для ленточного фундамента применяется продольное армирование.

Как правило, по его ширине прутки укладываются с интервалом порядка 20 – 30 см. Следовательно, их количество подсчитать нетрудно.

Нужно только учитывать (это общее правило), что между элементами каркаса и кромкой ленты (с любой стороны) – до 5 см.

Если по ширине укладывается 4 прутка (наиболее часто для индивидуальных домов), то общая длина всей стали равняется периметру, умноженному на «4». Количество «уровней» зависит от высоты основания. Расстояние между прутками (шаг) такое же. Следовательно, результат предыдущего вычисления нужно умножить на количество таких рядов.

Для того, чтобы во время заливки раствора каркас под его тяжестью не «разъезжался» (вязка может не выдержать), из того же прутка делаются скобы (буквой «П»), которые стягивают конструкцию. Их количество определяется также индивидуально. Длина одной «ноги» берется примерно равной высоте ленты. Скобы также «плюсуются» к общему расходу арматуры.

Прутки производятся различной длины несколько стандартов. Понятно, что в процессе укладки они соединяются между собой, так как 1 шт. недостаточно для монтирования каркаса по любой из сторон. Скрепление производится с перехлестом в 1 м, следовательно, длину каждого продольного прутка при расчете нужно увеличить на столько же (по 0,5 м с каждого конца).

Это общий принцип вычислений. Зная, сколько «кубов» раствора понадобится для данной опалубки, нетрудно подсчитать расход арматуры на м3 бетона. Какой-то единой величины не существует, так как все зависит от особенностей грунта и самого здания, а также диаметра выбранной стали.

Для справки приведем данные по весу 1 п.м. прутка марки А3:

• 12 мм – 0,888 кг;
• 10 мм – 0,617 кг;
• 8 мм – 0,395 кг.

Полезные советы

Чтобы иметь более полное (и точное) представление о расходе арматуры, целесообразно ознакомиться с такими документами, как ГОСТы № 5781 от 1982 г. и № 10884 от 1994 г.

Арматурный каркас, сделанный из прутка металлического, имеет существенный недостаток – под воздействием влаги он ржавеет. Это более интенсивно проявляется в конструкциях, которые являются заглубленными, то есть находятся в земле.

В таких случаях для предотвращения непосредственного контакта металла с влагой целесообразно в процессе приготовления бетона в его состав вводить так называемые гидрофобные добавки.

Такие затраты окупаются повышением срока службы монолита.

Традиционно армирующий каркас делают из металлического прутка, но сегодня в продаже имеются и другие, относительно дешевые, но не менее прочные аналоги – базальто- или стеклопластик. Их использование существенно снижает нагрузку фундамента на грунт.

Исходные данные

Для проведения грамотного расчета необходимо владеть следующей информацией:

• на фундаменте какого типа предполагается возвести здание;
• какую площадь займет монолит;
• фундамент какой толщины выдержит надземную часть;
• какой тип грунта будет играть роль основания дома;
• какая арматура (диаметр, класс) будет использоваться при возведении монолита.

При строительстве легкого деревянного домика и при сооружении плитного фундамента на грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.

Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.

Расчет буронабивного фундамента с монолитным ростверком

Подобный тип фундамента можно считать наиболее сложным с точки зрения геометрии. Однако, при разбивке конструкции на более простые фигуры, вычисление становится столь же простым, как и методики, применяющиеся в других случаях. Плита ростверка представляет собой параллелепипед и комплекс колонн цилиндрической формы. Примеры расчетов цилиндров и параллелепипедов описаны выше.

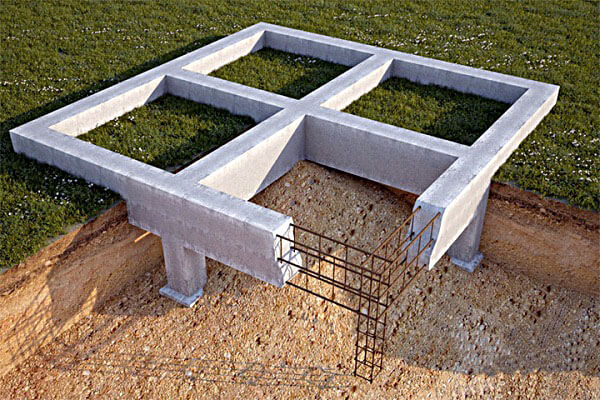

Рис. 5. Буронабивной фундамент с монолитным ростверком.

Буронабивной фундамент с монолитным ростверком.

Арматурный стержень # — арматурный стержень # 6

Как правило, арматура №6 используется для армирования бетона.В частности, эта арматура используется при строительстве и ремонте фундаментов, подпорных и откидных стенах. Он также используется в качестве упрочняющего состава в кессонах, сборных кирпичных изделиях и балках настила. Наконец, арматура №6 иногда используется в дорожно-строительной отрасли при создании и обслуживании новых и существующих дорог. «19MM» — это метрический эквивалент арматурного стержня №6.

Физические характеристики арматурного стержня №6:

• Вес на единицу длины: фунта на фут (2,24 килограмма на метр)
• Номинальный диаметр: 0,75 дюйма (19,05 мм)
• Номинальная площадь: 0,44 квадратных дюйма (284 квадратных миллиметра)

¾

В Harris Supply Solutions мы удовлетворяем потребности строительных и инженерных подрядчиков по всей территории Соединенных Штатов, обслуживая их через региональный центр поставок и сервисных центров. Мы стремимся предлагать лучшие в отрасли продукты по отличным ценам, и мы постоянно стремимся улучшать наши запасы и предоставлять нашим клиентам инновационные материалы для арматуры и стальной обязательство помогло нам стать крупнейшим поставщиком арматуры и стальной арматуры на континентальной части США.

Чтобы узнать больше о нашем арматурном стержне № 6 или любой другой арматурной продукции, свяжитесь с нашей службой поддержки клиентов.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Ценовые котировки доступны только для владельцев текущих счетов.
