Гидроизоляция фундамента: оптимальный выбор технологии

Основные правила гидроизоляции фундаментов рулонными материалами

В ходе обустройства фундаментов производят вертикальную и горизонтальную гидроизоляцию.

• Горизонтальный слой укладывают ещё до заливки бетоном. Покрытие отсекает поверхность гравийной подушки от подошвы бетонного монолита. Если в доме планируется сделать подвальное помещение, то этот горизонтальный слой продлевают и на плоскость подготовительной подушки его пола. Цементно-песчаную стяжку и отделочные слои наносят уже поверх гидроизоляции.

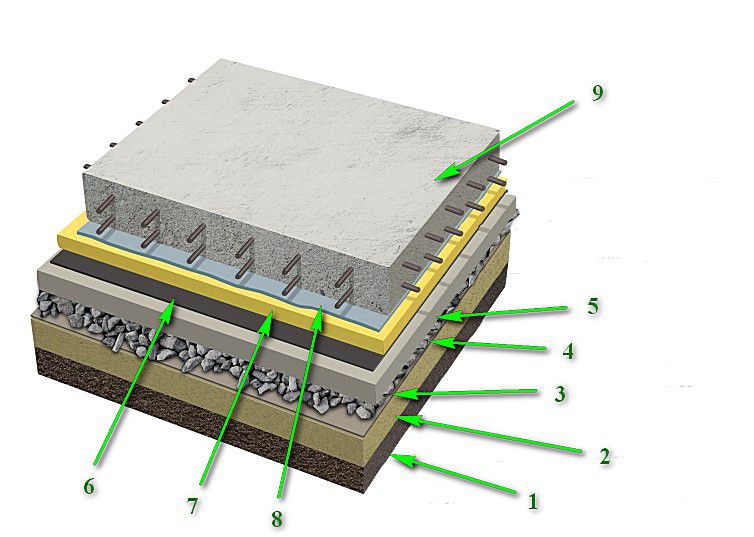

• В структуре плитного фундамента нижним слоем является песчано-гравийная подсыпка, сверху идёт слой щебня. Далее следует подготовительный бетонный слой толщиной 50 мм. Горизонтальную изоляцию укладывают поверх именно этой бетонной подготовки. Только после проведения гидроизоляции горизонтальной плоскости производят установку опалубки, сборку арматурного каркаса и заливку бетоном.
• Вертикальная гидроизоляция подразумевает создание защитного слоя по стенам ленточного фундамента или по боковым торцам плитного основания. Рулонные материалы наносят только на обработанную битумной грунтовкой поверхность.
• Обязательно следует изолировать и верхнюю горизонтальную плоскость ленточного цоколя.

Выбор рулонного материала для гидроизоляции

Для выбора оклеечной изоляции необходимо знать условия эксплуатации фундамента, тип и влажность грунта. Рулонные материалы могут использоваться и для горизонтальной, и для вертикальной гидроизоляции, при этом выбор материала обуславливается назначением гидроизоляции. В ассортименте есть рулонная гидроизоляция на различной основе и с разными видами покрытия, которые отличаются механической прочностью, стойкостью к воздействию химически-агрессивных жидкостей, стойкостью к подземным радиоактивным газам, а также к разным гидростатическим усилиям напорных грунтовых вод.

Для горизонтальной гидроизоляции плитного фундамента применяют рулонные материалы с повышенной прочностью основания, на полимерной или стекловолокнистой основе – плитный фундамент служит одновременно полом цокольного этажа, поэтому применение наплавных битумных материалов менее целесообразно из-за запаха и низкой пластичности.

Вертикальную гидроизоляцию заглубленного фундамента с высоким уровнем напорных вод и каменистым грунтом выполняют с использованием рулонных материалов с абразивной посыпкой – они обладают высокой устойчивостью к повреждениям.

В местах выхода радона используют гидроизоляцию с защитным слоем из фольги, он предохраняет от радиоактивного излучения пространство подвала и цокольного этажа. В местах активного роста растений применяют рулонные материалы с биозащитой, стойкие к прорастанию корней.

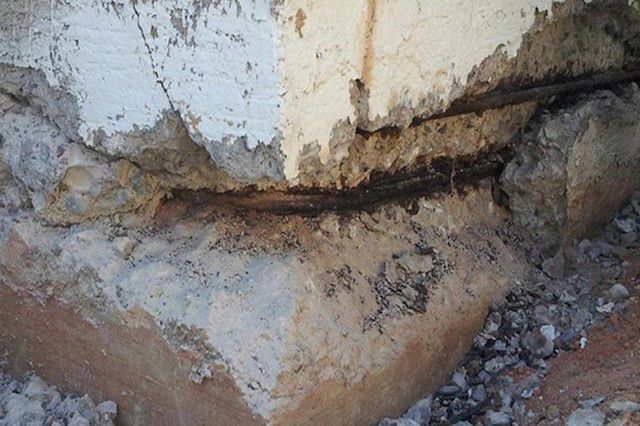

Для чего необходима гидроизоляция фундамента

Она защищает фундамент от влияния негативной среды, тем самым увеличивая его прочность.

Что влияет на разрушение:

• Вода (подземные воды, осадки, плавуны, повышенная влажность климата). Материал фундамента может вымываться водами. От повышенной влажности размножаются микроорганизмы, вызывающие образование грибков, плесени, щелочных отложений. В помещении жилой постройки, имеющей разрушения в основании, образуется неприятный запах.
• Химические соединения и биологически активные вещества (соли, агрессивные кислоты и др.). Эти вещества способны вступать в соединение с материалами, которые со временем будут терять свое первоначальное качество.
• Низкие температуры. Вода, просачивающаяся в микротрещины, при замерзании расширяется и еще больше разрушает потрескавшийся материал.
• Весеннее пучение грунта создает дополнительные нагрузки на основание постройки.

Гидроизоляционный материал, обладающий влагоустойчивостью, механической прочностью и дополнительной теплоизоляцией, призван оградить от разрушения не только фундамент, но и всю постройку.

Изначально некачественно выполненные работы приведут к дополнительным затратам на ремонт, а, возможно, частичный демонтаж материалов с заменой на новые.

Нужно ли гидроизолировать ленточный фундамент

Для изготовления основания ленточного типа применяется бетон. После застывания в материале сохраняются поры, поэтому он впитывает влагу. При отрицательных температурах на улице вода внутри конструкции замерзает, расширяется и разрушает ее, поэтому ответ на вопрос нужно ли гидроизолировать ленточные фундаменты прост: да.

Процедура позволяет продлить срок службы основания, а также здания в целом. Еще она предупреждает развитие грибка и плесени внутри помещений, усадку. В фундаменте не будут происходит деформационные процессы, вследствие которых он трескается. Гидроизоляция осуществляется независимо от глубины залегания грунтовых вод или типа грунта.

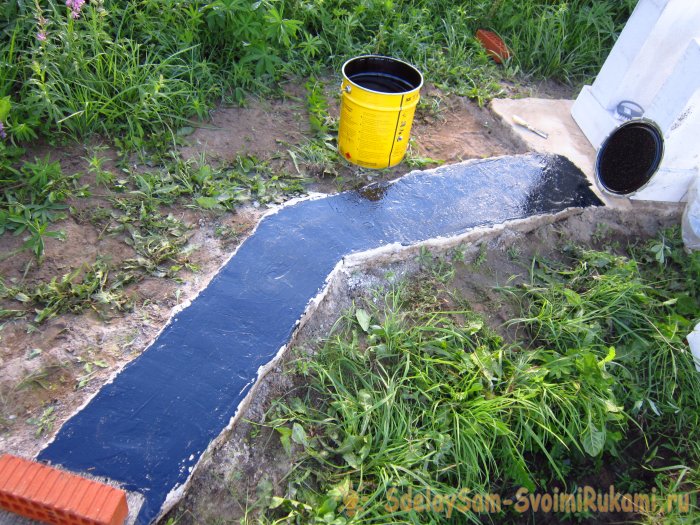

Горизонтальная гидроизоляция

Img by Bryn Pinzgauer — flickr

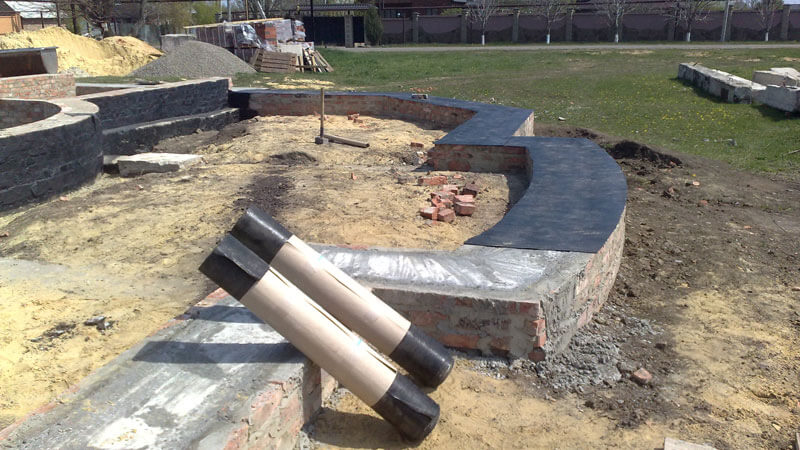

Горизонтальная гидроизоляция чаще всего выполняется рулонными гидроизоляционными материалами, такими как Техноэласт, Биполь, подкладочный Акваизол и проч. Она укладывается снаружи фундамента на уровне низа перекрытия подвала, простирается вверх до уровня пола жилых помещений, опоясывая весь дом.

Особенности применения технологии

Как правило, для домов без подвалов хватает только горизонтальной гидроизоляции, основная цель которой – не защита фундамента от вредного воздействия влаги, а противодействие проникновению воды в стены и жилые помещения. При использовании только горизонтальной гидроизоляции специалисты рекомендуют применять дополнительную защиту за счет устройства дренажной системы по периметру дома на глубине залегания фундамента.

Основные принципы монтажа

Горизонтальная гидроизоляция укладывается в несколько слоев по обрезу фундамента, так чтобы она полностью перекрывала отмостку. Как правило, применяются рулонные материалы на не гниющей основе, такой как стеклоткань, стеклохолст, полиэстер и прочие. В большинстве случаев оборотная сторона гидроизолятора (та, которая будет контактировать с основанием) покрыта клеем и для монтажа достаточно разогреть материал и приложить его к месту наклеивания. Если же материал для гидроизоляции не имеет клеевой основы, нужно приобрести специальную клеящую смесь, поскольку именно такой способ монтажа является наиболее надежным.

Приклеивание позволяет избежать отслаивания от фундамента гидроизоляции за счет попадания в пустоты между ними воды и мусора, что неизбежно при монтаже на точечных креплениях.

Стоит отметить, что основная цель данной работы заключается в том, чтобы создать неразрывный, плотно прилегающий к основанию защитный слой. С современными гидроизолирующими материалами это не так сложно, поэтому такая работа не требует высокой квалификации и большого количества инструментов (резака, рулетки, горелки и мощного валика для разглаживания материала будет достаточно).

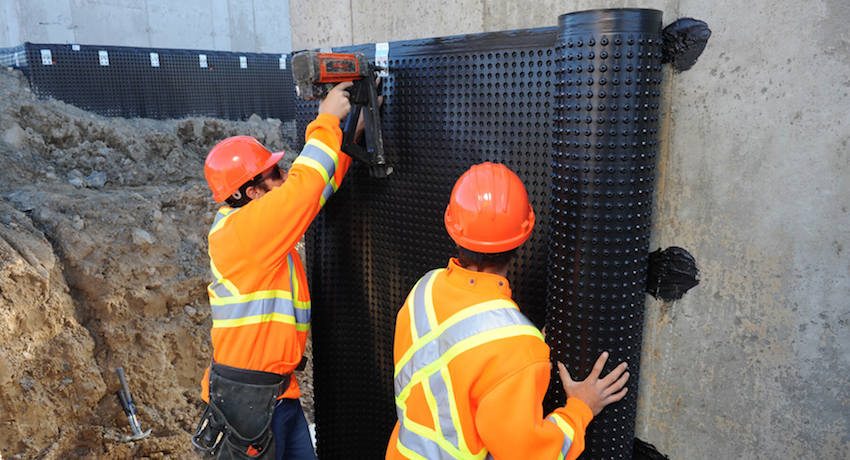

Особенности изоляции фундаментов полимерной мембраной

Такие мембраны производятся с помощью передовых методов. Сырьем для пленок служат поливинилхлорид, пластификаторы, сажа и стабилизаторы, обеспечивающие защитной мембране стойкость к микроорганизмам, слабым растворам солей, щелочей и кислот, находящихся в грунте.

Поливинилхлоридные мембраны очень удобны в монтаже и достаточно прочны. Срок их службы может составлять 50 лет и более. Свойства материала таковы, что они позволяют готовому покрытию идеально исполнять функции защиты любых заглубленных конструкций. Многие ПВХ-мембраны оснащены сигнальным слоем, который имеет ярко-желтый цвет. По его изменению можно быстро обнаружить поврежденный в процессе установки участок гидроизоляции и своевременно принять меры по ремонту.

Производителями выпускаются плоские ПВХ-мембраны и профилированные. Плоские мембраны используются для гидроизоляции и влагозащиты. В зависимости от этого подбирается толщина покрытия и способ соединения его полотен. Некоторые виды плоских пленок имеют рифленую наружную поверхность для лучшего сцепления изоляции со строительным раствором.

Профилированные мембраны — это листы, имеющие на своей поверхности шиповидные выступы. При монтаже изоляции за счет этих выступов между поверхностью фундамента и мембраной образуется зазор. Если под изоляцию попадает вода, благодаря такому зазору она отводится к дренажу.

В зависимости от грунтовых условий используется многослойная или однослойная профилированная изоляция. По функционалу они делятся на дренажные и защитные мембраны. К примеру, если вдоль стен фундамента проложен дренаж, подходящая к этим условиям мембрана укладывается вместе с геотекстилем, который по сути является фильтром: противодействует попаданию в нее частиц грунта, тем самым предотвращая заиливание дренажа. Отверстия в геотекстильном полотне имеют размер около 120 микрон.

Толщина профилированных мембран обычно составляет 0,5-1 мм, а высота их выступов — 8 мм. Ширина полотен такой изоляции — от 1-2,5 м. Крепятся они непосредственно к поверхности стен фундамента.

Принципиальное различие гидроизоляции фундамента ПВХ-мембраной от наплавления на него рулонных полимерно-битумных изделий — отсутствие необходимости сплошного наклеивания материала на основание.

Еще одной особенностью поливинилхлоридной изоляции является возможность устройства системы, пригодной для ремонта в случае укладки ПВХ-мембраны между слоями бетона. Суть такой системы заключается в разделении изолирующего слоя на специальные карты и монтаж инъекционных штуцеров. При этом можно быстро определить место протечки и устранить дефект в отдельной карте, а не во всем защитном контуре фундамента. Ремонт выполняется путем закачки через инъекционные штуцеры полиуретановых, эпоксидных или аналогичных им составов.

Технология нанесения гидроизоляционного слоя

Схема устройства фундамента с битумной гидроизоляцией, соответствующая нормам СНиП и ГОСТ

Подготовка основания:

1. Фундамент для обмазочной гидроизоляции должен быть идеально вычищенным от пыли и налипшей грязи, грани должны быть закругленными или срезанными, допускать острые переходы нельзя. В местах, где существует переход с горизонтали на вертикаль, рекомендуется предусмотреть выкружки, чтобы обеспечить максимальную плавность пересекаемых поверхностей.
2. Если бетон имеет впадины от образовавшихся пузырьков воздуха, чтобы защитить слой мастики нужно изначально выровнять поверхность цементным раствором или гипсами.
3. Для обмазочной мастики опасны гребни с острыми и колкими углами. Такие стыки часто образуются в местах соединения опалубки, поэтому все острые грани нужно стесать или отполировать.
4. Поверхность очищают от пыли и грязи, обезжиривают органическим растворителем.
5. Фундамент должен быть максимально сухим.

Влажность фундамента – это важный фактор, от которого зависит степень сцепления мастики с поверхностью. Наличие внутренней влажности ведет за собой образование деформаций поверхности гидроизоляции, мастика плохо держится на поверхности и со временем отпадает. Максимально допустимая влажность поверхности фундамента не должна превышать 4% для битумной или битумно-полимерной мастики и 8% для водоэмульсионной. Категорически запрещено наносить обмазочную мастику на мокрую поверхность.

Проверить степень влажности фундамента можно и простым кустарным методом. Для этого на площадь 1х1 метр укладывается полиэтиленовая пленка. Если за 24 часа под ней не образуется конденсат, тогда использование мастики допустимо.

Виды защиты от влаги по расположению

В общем случае устройство гидроизоляции фундамента делится на три группы:

• горизонтальная;
• вертикальная;
• устройство отмостки.

В зависимости от типа основания могут быть применены несколько способов одновременно.

Горизонтальная предназначена для предотвращения проникновения влаги между разными уровнями. Она может быть выполнена из различных материалов. Предусматривается для всех видов фундаментов (ленты, плиты, столбов, свай).

Вертикальная нужна для того, чтобы подземные воды не могли оказывать влияние на фундамент. Не все виды оснований нуждаются в такой защите. Требуется только для ленточных и столбчатых опор дома. Горизонтальная защита предусматривается для всех типов (устройство ленты, плиты или отдельно стоящих опор).

Устройство отмостки защищает основание от проникновения дождевой воды и талой в весенний период. Здесь существенное значение имеет ширина конструкции. Если она будет недостаточной, то влага отведется на небольшое расстояние и сможет добраться до фундамента. Этот тип защиты снижает нагрузку на все остальные, позволяя увеличить срок их службы.

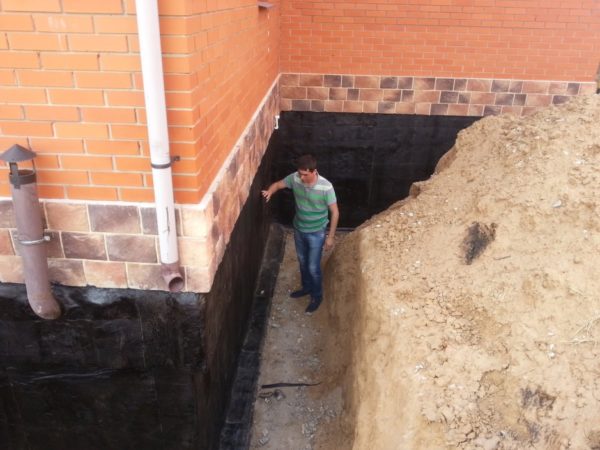

Оклеечная гидроизоляция фундамента рулонными материалами

Один из наиболее простых в реализации методов гидроизоляции фундамента — использование рулонных оклеечных материалов. Это могут быть как достаточно дешевые варианты — тот же рубероид либо толь, так и современные мембранные материалы — стеклоизол, гидроизол.

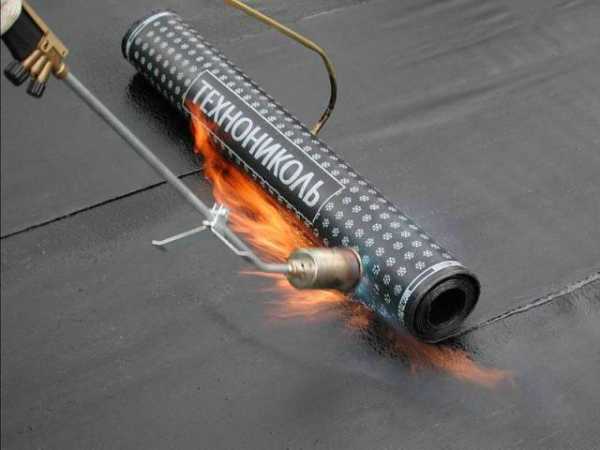

Рис. 1.3: Гидроизоляция фундамента наплавляемым рулонным материалом

Классификация рулонной гидроизоляции выполняется в зависимости от метода ее наклеивания, согласно которой все рулонные материалы делятся на три вида:

• Однослойные материалы, монтаж которых выполняется с использованием клеевого состава либо битумной мастики;
• Наплавная гидроизоляция — такие материалы обладают двухслойной конструкцией: непосредственно гидроизоляционным слоем и рабочим покрытием, как правило, из холодного битума. Чтобы приклеить такой материал необходимо горелкой расплавить слой мастики и соединить его с поверхностью фундамента;
• Мембранные материалы — могут обладать либо самоклеящейся тыльной поверхностью (необходимо просто снять защитную бумагу и наклеить изоляцию на обрабатываемую поверхность), либо крепится механическим способом — дюбелями с зонтикообразными шапками. Мембранные материалы в основном используются в качестве дополнительной гидроизоляции, в таком случае они закрепляются поверх обмазочного слоя битумной мастики.

Совет эксперта! Со временем рулонная гидроизоляция будет отслаиваться — ее долговечность редко превышает 5-10 лет.

Стоимость работ по выполнению рулонной гидроизоляции фундаментов в Москве на сегодняшний день варьируется в пределах 100-200 рублей за погонный метр (цена материалов в стоимость услуги не входит).

Способы/материалы для гидроизоляции

Гидроизоляцию можно производить несколькими способами.

Мастика

Эта технология чаще всего используется для вертикальных изоляционных работ. Подход имеет один существенный плюс и такой же минус.

• + — это самый дешевый способ сберечь фундамент от влаги;
• – — это самый недолговечный вариант изоляции.

Мастика на битумной основе наносится на ровную, сухую поверхность стены. После застывания обычно требуется около 7 суток для того чтобы застывший состав набрал свои максимальные гидрофобные свойства. Это значит, что проводить засыпку раньше не рекомендуется.

Из минусов этого подхода отмечается недолговечность. При «царапании» слой раствора легко снимается, обнажая участок стены. Такая изоляция уже не может считаться целостной. К сожалению, это происходит уже на стадии засыпки, то есть, фактически сразу после нанесения. Ввиду этого мастику используют все реже и реже.

Рубероид

Чаще всего для этой цели используют рубероид. Рубероид как материал дороже, чем мастика. Однако по долговечности и прочности куда более оправдан. Листы рубероида укладываются на подготовленную поверхность. Для подготовки нужно:

• Очистить стены от грязи и пыли;
• Высушить;
• При необходимости использовать праймер для улучшения адгезии (сцепления) рубероида со стеной.

Цена на материал варьируется от 70 до 250 рублей за квадратный метр.

Напыление

Еще одним видом изоляции является напыление. Еще он называются «жидкой резиной». С помощью компрессора специальная смесь наносится на всю поверхность. Плюсами данной технологии считается:

• Легкость нанесение;
• Отсутствие необходимости в подготовке стены (только очистка от мусора).

Минусами называют:

• Необходимость наличия специального оборудования;
• Дороговизна — на один квадратный метр нужно 3 кг мастики, а цена в среднем составляет 200-500 рублей за кг;
• Нуждается в армировании геотекстилем, который защищает изоляционный слой.

Инфо: ведро мастики «Эластомикс» весом 5 кг стоит примерно 1750 рублей.

Проникающая изоляция

Проникающая изоляция представляет собой растворы, которые способны проникать в структуру бетона на 100-200 мм. После кристаллизации их гидрофобные свойства отталкивают влагу. Собственно, такой подход используют сейчас сами изготовители бетона. В некоторые марки изначально вливаются добавки, выполняющие эту функцию. Но, обычно (например, кроме случаев бетонных свай где нужен очень влагоотталкивающий состав) использование таких марок экономически невыгодно. В случае проникающей изоляции ею покрывается только верхний слой бетона, а не весь слой толщиной, например, 50 или 70 мм.

Проникающую изоляцию наносят на увлажнённую поверхность.

Для расчета примерной стоимости можно взять смесь российского бренда «Пенетрон». Стоимость ведра 25 кг составляет примерно 7500 рублей. Для утепления одного квадрата в среднем нужен 1 кг смеси. Это значит что утепление Пенетроном 1 м2 обойдется в 300 рублей.

Кстати, впечатляет гидрофобная способность материала. Самый высокий показатель у бетона W12, а у Пенетрона аж W20.

Как выбрать подходящий способ плиты фундамента? Это зависит от:

• Финансовых возможностей;
• Ситуации — строительство или реконструкция.

Разметка ленточного фундамента

Обычный ленточный фундамент возводится шириной до 400 миллиметров.

Когда периметр будущего базиса будет очерчен, по углам контура следует забить арматуру. Это поможет проверить, насколько прямые получились углы. Для замеров еще потребуется угломер и лазерная рулетка.

Арматуру попериметру нужно зафиксировать прочным шнурком или леской. Внутренняя разметка делается точно также.

Примерная глубина фундамента – 400 миллиметров. Очень важно, чтобы дно траншеи, где будет располагаться основание, было как можно ровнее, особенно по отношению к уровню воды. Это легко проверяется при помощи водяного уровня.

Виды изоляции от влаги

Материалы этой сферы допускают несколько классификаций. Речь о времени и местах применения, наименованиях, назначении и обустройстве. У каждой разновидности свои особенности и характеристики.

Горизонтальная гидроизоляция

Главное назначение – чтобы влага не переходила с одного уровня на другой.

Совмещается с фундаментами любых разновидностей:

• ленточных;
• плитных;
• в виде отдельных опор.

Чаще всего предполагает использование рулонных типов материалов, среди которых:

• полимерные эмульсии, с инъектированием;
• битумная мастика. Относится к универсальным составам;
• техноэласт. Дополнительно обеспечивает защиту от поражения плесенью;
• гидростеклоизол. С высокими показателями влагостойкости. Ею может похвастаться и битумная гидроизоляция фундамента;
• гидроизол – листовые наплавляемые материалы;
• рубероид – долговечный и доступный.

Единственный вид работ, который применяется по ходу строительства здания. Недостаток в том, что потом к этому этапу нельзя будет вернуться, если не предусмотреть всё заранее.

Вертикальная гидроизоляция

Такая защита актуальна для зданий и под землёй, и над ней. Предполагается обработка внутренних и внешних поверхностей специальными составами.

В частности, речь идёт о таких решениях:

• биоциды. Стоимость у них разная;
• антисептики;
• гидрофобизирующие материалы;
• оклеечные виды изоляции, нужные в некоторых ситуациях;
• лакокрасочные, штукатурные и обмазочные материалы.

Недостаток многих материалов в том, что они допускают применение только при определённых погодных условиях. Иначе основа разрушается.

Надо внимательно изучать инструкцию от производителя, чтобы понять, когда и какие требования предъявляются. Под это правило попадает и гидроизоляция стен фундаментов.

Устройство отмостки

Отмостка считается одним из комплексных методов защиты дома от всевозможных негативных проявлений окружающей среды. Такое название используют для покрытия по периметру дома, которое обеспечивает дополнительную защиту. Она становится гидробарьером, делает пребывание внутри помещений более комфортным. Поэтому грамотное устройство важно.

Из существующих разновидностей следующие стали наиболее популярными:

• бетонные;
• асфальтобетонные;
• из керамической плиты;
• из тротуарной плитки;
• с гравием, либо натуральным камнем.

Преимущества тоже заслуживают отдельного рассмотрения:

• привлекательный внешний вид;
• гидроизоляция отмостки у фундамента;
• простое выполнение работ;
• уменьшение общей высоты цоколя;
• утепление фундамента;
• надёжность;
• ремонтопригодность;
• создание сплошного покрытия, обеспечивающего надёжность.

Отпугивать могут высокие цены на некоторые материалы. Но при грамотном выполнении работ такой недостаток легко обойти, если интересует и горизонтальная гидроизоляция фундамента.

Дренаж

Его обустраивают вокруг отмостки при появлении следующих обстоятельств:

• наличие дорожки из немонолитных материалов;
• заглубление фундамента ниже уровня промерзания;
• слишком высокие грунтовые воды, подходящие к монолитному строению;
• глиняная почва или пучинистый грунт, на которых выполнялось строительство;
• расположение строения в низине.

Некоторые дренажные системы отличаются сложным монтажом, например – закрытые. Но этот вариант выигрывает у других по эффективности, продолжительности эксплуатационного срока.

Материалы для обеспечения защиты можно применять любые, такой вариант допускается для владельцев гидроизоляции фундамента Технониколь.

Способы монтажа рулонной гидроизоляции

Монтаж гидроизоляционного слоя может выполняться несколькими способами. Это зависит от выбранного типа защиты.

Наплавляемая и оклеечная гидроизоляция

Наплавляемая и оклеечная гидроизоляция

Выполнять работы по защите фундамента от влаги с помощью оклеечных или наплавляемых рулонных материалов нужно в следующем порядке:

1. Поверхность обрабатывают специальной грунтовкой, которая послужит дополнительной защитой, а также выступит в роли теплоизолятора.
2. Наносят мастику или лак одним слоем. Это позволяет повысить адгезию между гидроизоляционными материалами и защищаемой поверхностью.
3. Укладывают гидроизоляцию. При этом оклеечные рулонные материалы лучше всего укладывать в два-три слоя, промазывая стыки полос мастикой. Наплавляемую гидроизоляцию укладывают одним слоем, разогревая материал газовой горелкой.
4. Поверх гидроизоляции обязательно наносят дополнительный слой мастики или лака.
5. Выполняют защиту гидроизоляционного покрытия. Для этого можно уложить теплоизоляцию или кирпич.
6. В завершении работ выполняют обратную засыпку фундамента или обустраивают отмостку.

к оглавлению ↑

Мембранная гидроизоляция

Мембрана является сравнительно новым материалом со специфической технологией монтажа. Однако ничего сложного в выполнении этого процесса нет, главное – соблюдение определенных правил:

• Гидроизоляцию вертикальных поверхностей фундамента выполняют с помощью профилированной мембраны, у которой с одной стороны имеются выступы в виде шипов. Такая структура равномерно распределяет давление на основу дома. Кроме того внешняя шипованная сторона способствует конденсированию влаги и выводу ее в дренаж.
• Для крепления профилированной мембраны используются специальные металлические элементы с покрытием ПВХ. Крепежи монтируются на поверхности фундамента, а крепление гидроизоляции выполняется с помощью специального строительного термофена.
• Для гидроизоляции горизонтальных плоскостей рекомендуется использовать гладкую мембрану. Она препятствует подъему влаги по порам бетона. Укладка гладкой мембраны на фундаменте выполняется внахлест. Для сварки стыков также пользуются строительным феном.

к оглавлению ↑

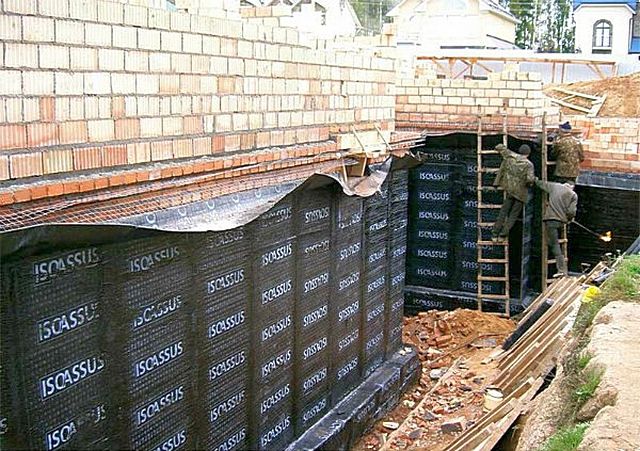

Вертикальная гидроизоляция

Процесс гидроизоляции вертикального типа не сложный, но трудоемкий. Поэтому для работы потребуется помощник. Все действия выполняются в следующем порядке:

1. Рулонный материал необходимо раскатить, чтобы он выпрямился. Это снизит образование пузырьков воздуха в процессе монтажа.
2. Наклеивать гидроизоляцию можно вертикально снизу вверх, выдерживая перекрытие полос в 15 см. Допускается наклейка материала вдоль стенок фундамента. При этом монтаж также начинается снизу, а вот напуск в этом случае можно уменьшить до 10 см. эти же принципы соблюдаются при использовании наплавляемой гидроизоляции.
3. Наклеенную полосу гидроизоляционного материала нужно прогладить, используя валик или специальную гладилку. Это позволит более плотно прижать материал к поверхности и выгнать оставшийся воздух. После того, как все вертикальные плоскости фундамента будут защищены, стыки полос хорошо прогревают газовой горелкой, чтобы полностью скрепить полосы гидроизоляции.
4. Для наклеивания следующего слоя необходимо дождаться высыхания предыдущего. При этом важно сдвинуть швы на расстояние не меньше 25 см.

к оглавлению ↑

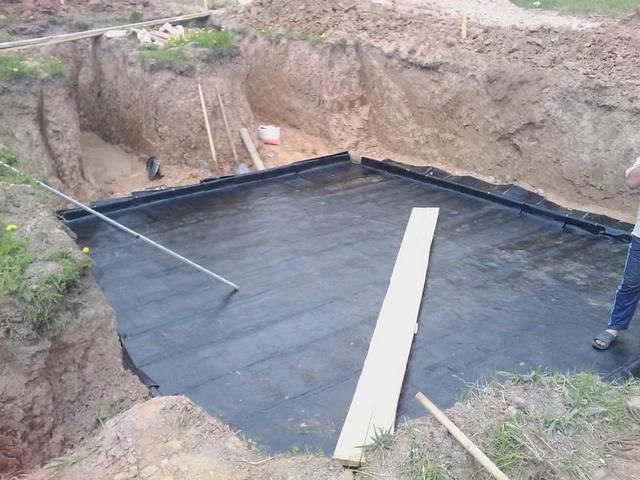

Горизонтальная гидроизоляция

Горизонтальная гидроизоляция фундамента

Для гидроизоляции горизонтальных поверхностей выполняют следующие действия:

• Рабочую поверхность засыпают слоем песка и выравнивают.
• Поверх песчаного слоя укладывают геотекстиль, накладывая полотна друг на друга на 15 см.
• Затем укладывают гидроизоляцию, выдерживая нахлест полотен до 10 см. Сварку гидроизоляционного материала осуществляют с помощью строительного фена.
• Поверх мембраны кладут дополнительный слой геотекстиля.
• Завершающим этапом будет укладка полиэтилена и монтаж бетонной стяжки.

к оглавлению ↑

Гидроизоляция монолитного фундамента

• Поверхность тщательно выравнивают, используя для этого цементно-песчаную стяжку.
• После высыхания стяжки наносят слой битумной мастики.
• Поверх нее укладывают слой гидроизоляции.
