Угол уклона кровли для различных условий и кровельных материалов

Виды конструкционного решения крыш

Рассмотрим подробно виды конструкционного решения крыш.

Существует 4 вида конструкционного решения крыши, вследствие этого с учетом уклона кровли, она может быть:

• скатной;
• высокой.
• плоской. Уклон крыши не может быть меньше 3-х градусов (подробнее: «Виды кровли для крыши — классификация «); В действительности абсолютно плоских перекрытий зданий не строят, поскольку на них постоянно будет задерживаться влага от дождя либо растаявшего снега.
• пологой;

_Кровля — верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); — верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)

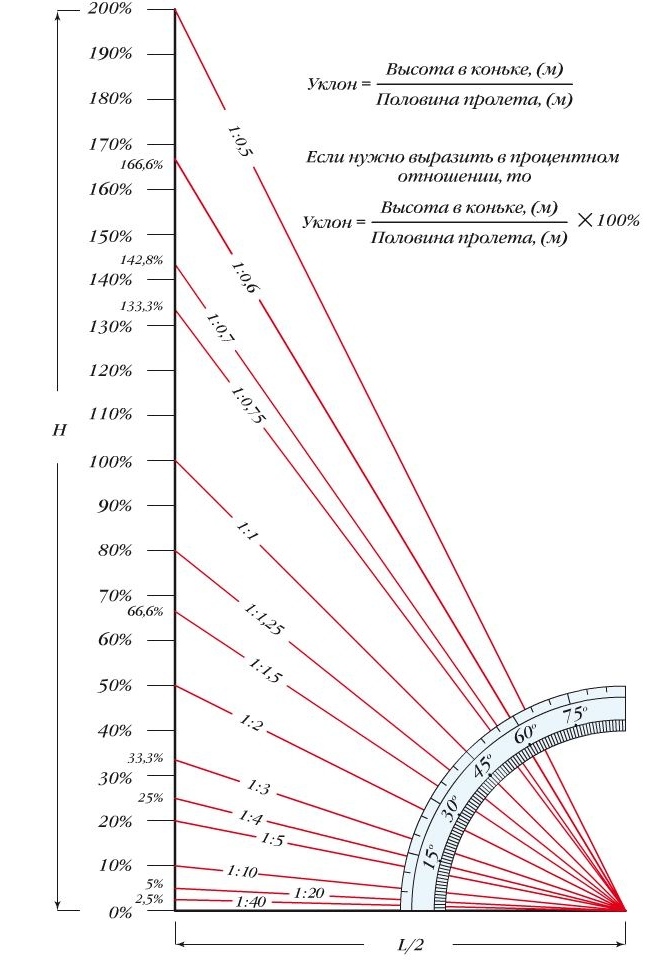

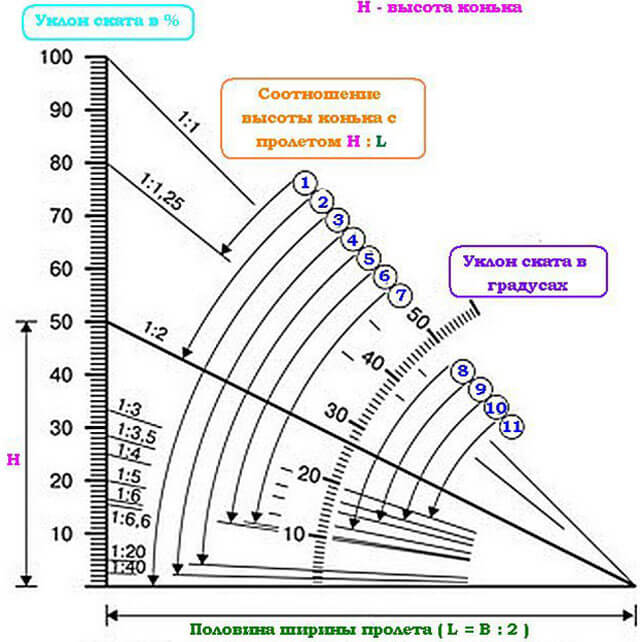

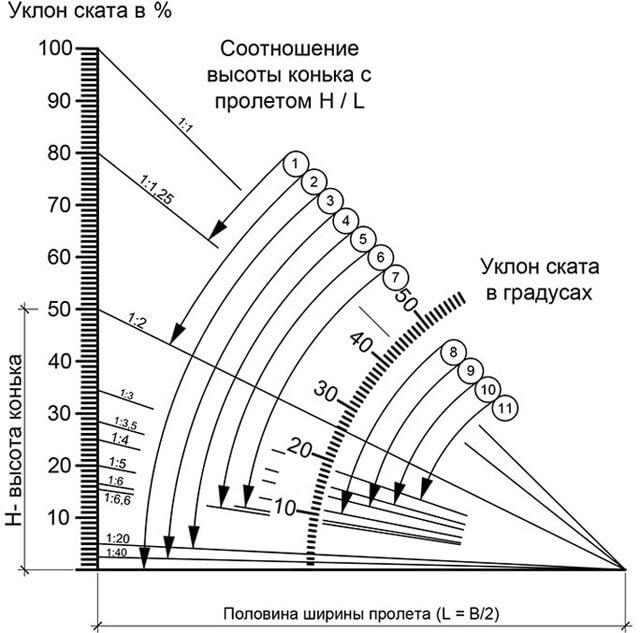

Поскольку величину уклона измеряют как в процентах, так и в градусах, имеется специальная таблица, в соответствии с которой можно определить соотношение между данными величинами. К примеру говоря: тогда уклон кровли в процентах составит 57, угол наклона ската равен 30 градусов.

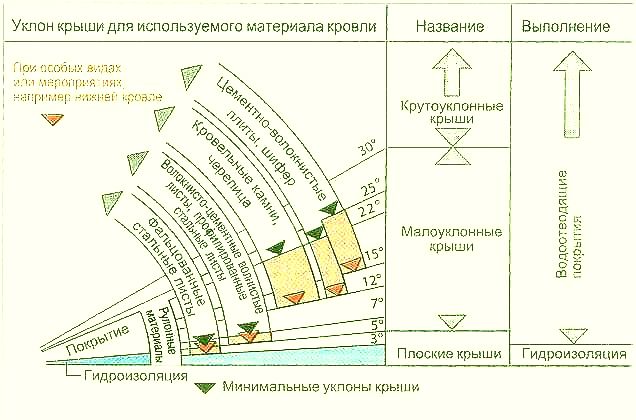

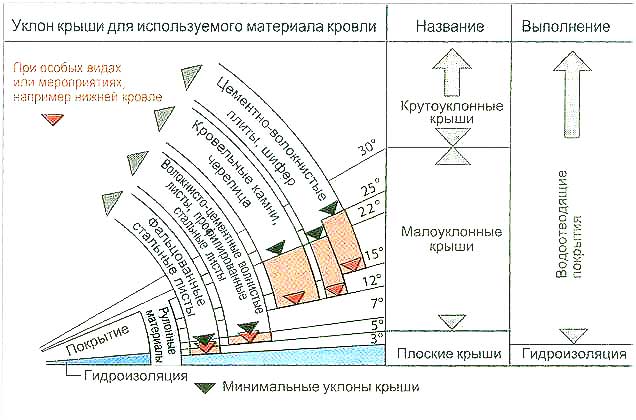

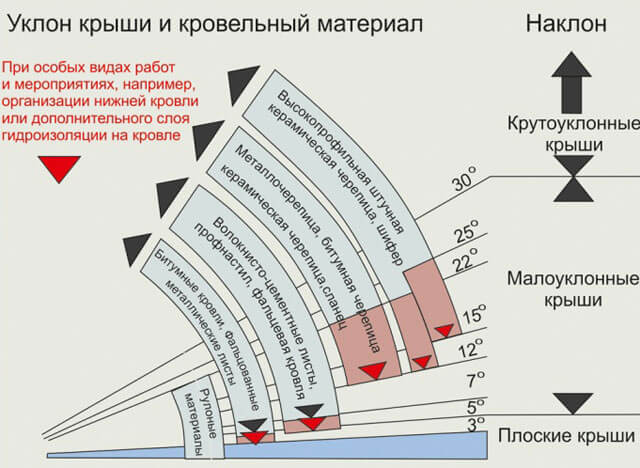

Таблица уклона и рекомендаций по монтажу

Минимальный уклон

Главными достоинствами крыш с небольшим уклоном являются их невысокая стоимость, а также то, что такие крыши в меньшей степени подвержены воздействию ветровых нагрузок. Поэтому их возводят преимущественно в регионах с частыми и сильными ветрами. Следует, однако, учитывать, что при уменьшении уклона ухудшается водоотвод и увеличивается нагрузка от снегового покрова, поэтому необходимо принять меры по усилению герметизации кровли:

– величина как поперечных, так и продольных нахлестов увеличивается до длины двух волн профнастила;

– все соединения листов профнастила уплотняются с помощью тиоколовых или силиконовых герметиков.

Разумеется, монтаж кровли с минимальным уклоном должен выполняться особо тщательно, желательно привлечение специалистов с хорошим опытом и соответствующими профессиональными навыками.

Минимальный уклон для крыш из профнастила регламентируется «Строительными нормами и правилами» и составляет:

• для построек промышленного или хозяйственного назначения: 8 градусов (14,1%);
• для жилых и общественных зданий: 10 градусов (17,6%).

Три основных фактора, влияющих на кровельный уклон

Строители, как правило, данную величину (угол уклона ската по отношению к горизонту) измеряют в градусах либо же процентах. С целью получить наиболее точные данные применяют измерительные приборы, применяемые в геодезии. Разъясняю, ноль градусов – кровля совершенно ровная, а если значение угла выше – крыша остроугольная. Угол скатной кровли зачастую варьируется от одиннадцати градусов до сорока пяти. Во время строительства необходимо провести подсчеты того, насколько крутым должен быть склон. Для данной цели нужно в первую очередь учесть такие моменты.

Ветровые нагрузки

Стоит учесть такой момент, как наличие либо же отсутствие сильного ветра там, где вы проживаете. Если он присутствует, то выбирать остроконечную кровлю не является целесообразным. Ведь из-за того, что крыша с резким наклоном обладает высокой парусностью, на нее оказывает разрушительное воздействие порыв ветра. В данном случае лучше остановить свой выбор на более пологом виде кровли (лучше, чтобы уклон ската был как можно меньше, для вашей же безопасности), а стропила использовать надежные, усиленные. Конечно же, постройка будет более дорогостоящей, однако кровля будет более защищена от такого фактора, как ветер. Хотя во время возведения кровли дома необходимо брать во внимание не только мощь ветра, но и то, куда он дует. Таким образом, для металлочерепичной кровли будет лучше, если ветер будет направлен непосредственно в плоскость листов. А коль ветер будет направлен в торцы, то существует вероятность того, что листы крыши будут отрываться и выгибаться. Посему нужно учитывать основное направление ветра, чтобы в соответствии с этим повернуть скат кровли.

Количество осадков и снеговые нагрузки

Если в зимнее время в вашей местности выпадает очень много снега, то кровлю стоит делать как минимум с наклоном в сорок пять градусов (допустимо и более, лишь бы не меньше). Это делается для того, чтобы снежные массы соскальзывали вниз, в противном случае образуются снежные залежи на крыше, которые могут деформировать покрытие. А в том случае, если крыша выполнена под необходимым углом (не менее сорока пяти градусов), то можно не волноваться о том, что нужно усиливать стропила, так как в этом нет надобности. Как, в принципе, и о системе, которая будет задерживать снежные массы. Но нагрузка ветра для подобной крыши выше. По этой причине окончательное решение по выбору кровли принимается с учетом всех погодных условий.

Стоит обратить внимание на то, что помимо снежных масс, дождь, град, солнце будут время от времени проверять вашу кровлю на прочность. Если вы живете в месте, где солнце преобладает, а осадков за весь год незначительные, то можно остановить свой выбор и на плоской кровле с наименьшим наклоном.

Немаловажный момент: хоть крыша и зовется плоской, она таки нуждается в уклоне. Так, для данного вида кровли необходим уклон в один градус либо же 1,7 процента.

Материал кровельного покрытия

Материал, использующийся для кровли, бывает, как гладким, так и шероховатым. С шероховатой поверхности жидкость будет уходить хуже, а также задерживаться на ней (снежные массы тоже). С гладкого покрытия жидкость будет уходить в мгновение ока. Есть и иные строительные параметры, которые стоит учитывать при выборе наклона крыша.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле.

Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Какой должен быть уклон крыши из профнастила – параметры для расчета угла наклона кровли

Профнастил – это довольно практичный материал, подходящий для использования в качестве кровельного материала применительно к любым постройкам. Профилированные листы отличаются надежностью, стойкостью к коррозии и длительным сроком службы, который при нормальных условиях эксплуатации может превышать 25 лет.

Одним из важнейших факторов, влияющих на долговечность конструкции, является угол наклона кровли из профнастила. Расположив скаты кровли под правильным углом, можно обеспечить самостоятельный отвод воды и снега с их поверхности. В данной статье речь пойдет именно об уклоне крыши из профнастила.

Общие характеристики профнастила

Профнастил создается из холоднокатаной рулонной стали, которая впоследствии обрабатывается цинковым сплавом и наружным покрытием. Для покрытия металлических листов могут использоваться полимерные составы или различные лакокрасочные изделия. Последним этапом создания профнастила является профилирование – процесс придания металлу определенной формы профиля, которая обеспечивает прочность и несущую способность готовых изделий.

Все профильные листы делятся на три основных категории:

1. Стеновые. Изделия этой группы имеют минимальную прочность, которая обуславливается небольшой толщиной металла и низким профилем. Стоимость стеновых листов невелика, но и использовать их можно только для создания вертикальных поверхностей или небольших навесов.
2. Несущие. Такие листы имеют усиленные ребра жесткости, за счет которых обеспечивается высокая прочность и несущая способность. Высота профиля несущих листов может доходить до 114 мм, что позволяет использовать данный вид изделий при монтаже кровельных конструкций с большой площадью и длинными пролетами.
3. Универсальные. Как следует из названия, универсальные профильные листы подходят для решения широкого круга задач. Характеристики таких листов варьируются в довольно широких пределах, и при желании всегда можно подобрать оптимальный вариант. Стоит знать, что минимальный угол наклона крыши из профнастила указывается не просто так, нужно придерживаться рекомендаций.

Независимо от вида, профильные листы можно использовать в кровельных конструкциях, если высота профиля превышает 20 мм, а минимальный уклон для профнастила составляет 8 градусов.

Выбор угла наклона ската кровли

Чтобы подобрать оптимальный угол ската крыши из профнастила, представления об архитектурных изысках и простого желания недостаточно. На подбор влияет две группы параметров – технически и климатические. Подробно рассматривать первую группу не нужно – к этим параметрам относятся характеристики кровельного материала и рекомендации по его укладке.

Климатические параметры выражены следующими пунктами:

1. Снеговая нагрузка. Этот параметр необходимо учитывать в первую очередь. В регионах с большим количеством снежных осадков минимальный уклон односкатной крыши из профнастила не может составлять менее 20-25 градусов, иначе крыша будет испытывать чрезмерные нагрузки.
2. Дождевая нагрузка. Конечно, дожди не настолько опасны для кровли, как снег, но их тоже необходимо отводить с ее поверхности. Если в регионе, где происходит строительство, выпадают обильные осадки, угол наклона односкатной крыши из профнастила нужно увеличивать.
3. Ветровая нагрузка. Данный показатель влияет на уклон крыши из профнастила противоположным образом – повышение наклона скатов делает кровлю более подверженной воздействию сильных ветров. Чтобы компенсировать этот фактор, крышу нужно пологой – это позволит снизить ее парусность.

Когда все факторы учтены, необходимо создать проект будущей крыши, в котором будут отображаться все ее компоненты с указанием размеров и расположения.

Минимальный уклон односкатной крыши

В строительных нормах есть пункт касательно минимального уклона крыши из профнастила, который должен составлять не менее 8 градусов. Впрочем, при большой необходимости минимальный наклон крыши из профнастила можно уменьшить – для этого понадобится увеличить нахлест листов и обработать стыки герметиком.

Классификация крыш из профлиста в зависимости от уклона выглядит так:

1. Малоуклонные. Уклон такой крыши составляет менее 14 градусов. Чтобы крыша могла эффективно выполнять свои функции, листы профнастила необходимо укладывать с нахлестом около 20 см. Для такой конструкции лучше всего подходит сплошная обрешетка, к которой крепятся гидроизоляционные мембраны.
2. Среднеуклонные. В данном случае уклон крыши из профнастила варьируется в пределах от 15 до 30 градусов. Для таких конструкций будет вполне достаточно нахлеста листов около 15-20 см без дополнительной герметизации стыков.
3. Крутоуклонные. Если скаты кровли расположены под углом более 30 градусов, то нахлест листов профнастила должен составлять около 10-15 см. Для таких конструкций допустимо использование решетчатой обрешетки с шагом не более 25 см.

2-ой этап перед монтажом профнастила – гидроизоляция кровли

Помимо перечисленных выше слоев необходимо уложить слой гидроизоляции, который непозволит влаге попасть внутрь помещения.

Осуществляя монтаж кровли из профнастила, одной из главных задач является исключение возможности проникновения внешней (осадки) и внутренней влаги (конденсата) в подкровельное пространство, ведущих к избыточному увлажнению обрешетки и стропил, и как результат – появление плесени. Поэтому, при монтаже кровли обязательно предусматривают не только тепло- и пароизоляционные слои, но и гидроизоляционный слой, который c одной стороны не пропускает влагу, и вместе с тем, с другой стороны дает воздуху проход, бы “дышит”.

Несколько слов о промерзании крыши. Такое явление тесным образом связано либо с не качественными гидро, тепло и пароизоляционными слоями, либо с отсутствием какого-то из перечисленных слоев. А это не лучшим образом сказывается на состоянии здания внутри.

Рубероид, толь и пергамин – это те материалы, которые используют для гидроизоляции подкровельного укладываются на деревянную обрешетку, затем, как уже говорилось выше, необходимо предусмотреть небольшой зазор приблизительно 40- 50 мм для вентиляции, на таком же расстоянии должен располагаться гидроизоляционный материал от конька кровли, также предусматривается зазор между коньком и его уплотнителем.

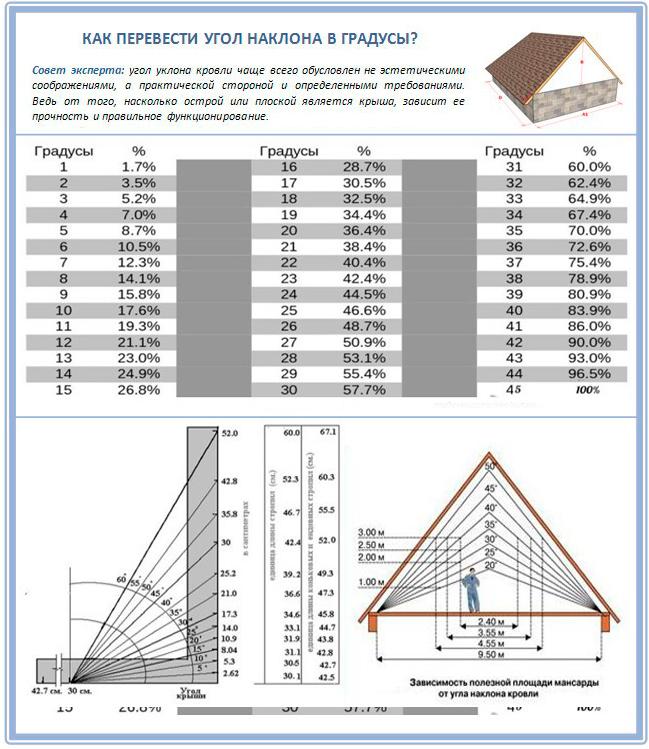

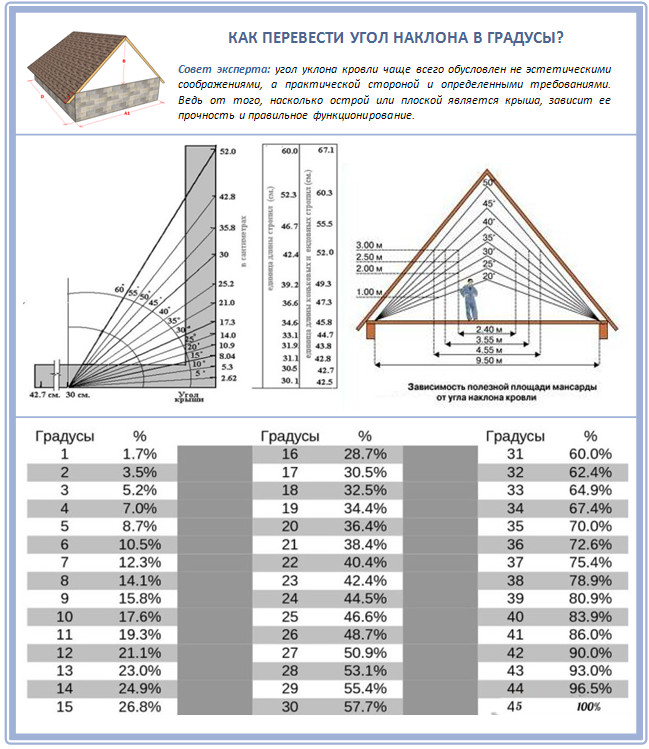

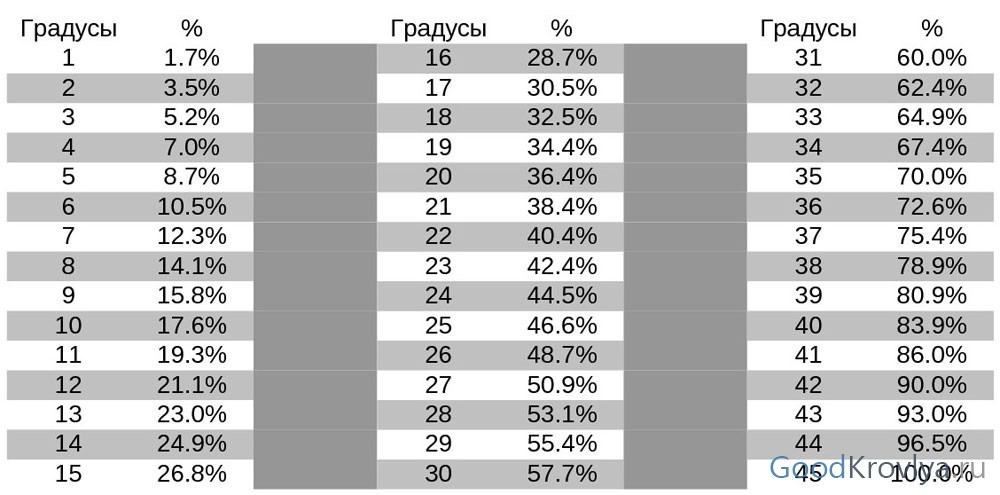

Уклон в процентах и градусах

В процессе проектирования каждого из элементов строительных конструкций, существует масса особенностей и кровля тоже не исключение. К примеру, ни в одном техническом документе мы не найдём такого понятия, как угол наклона кровли, он выражается либо в процентах, либо специальным коэффициентом. И хотя эта информация нужна только проектировщикам, в частном строительстве хозпостроек наверняка придётся столкнуться с этими нюансами. Чтобы перевести понятный каждому угол наклона в проценты или вывести коэффициент для расчёта, достаточно посмотреть в эту таблицу, и уже можно говорить с инженерами на одном языке.

Строители попроще пользуются своей классификацией:

Кровля плоская по умолчанию означает, что угол её наклона не менее пяти градусов.

Скатная кровля подразумевает 20-градусный угол наклона и более.

Чердачная крыша должна иметь угол не менее 25 градусов.

Кровля мансардная предполагает наличие достаточного пространства под ней и при её проектировании отталкиваются от угла в 40-45 градусов.

50-60-градусные конструкции считаются самыми крутыми, а оптимальный и самый используемый угол наклона применительно к профнастилу, мягкой кровле и многим другим кровельным материалам – от 36 до 45 градусов.

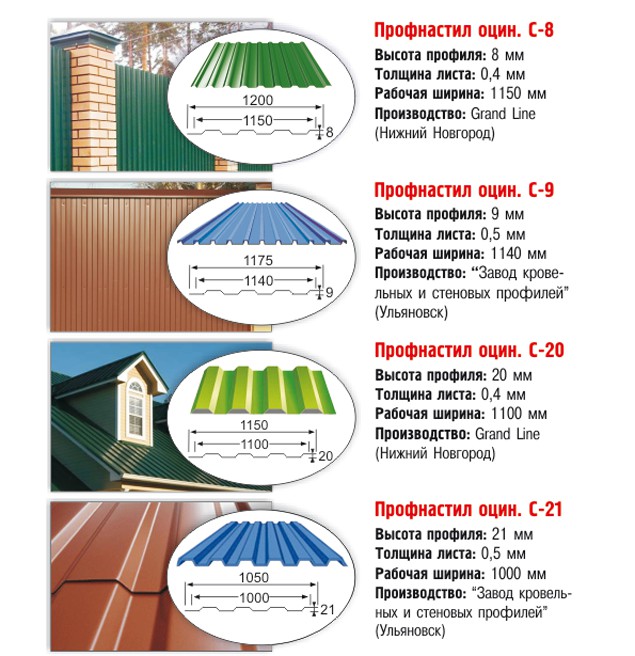

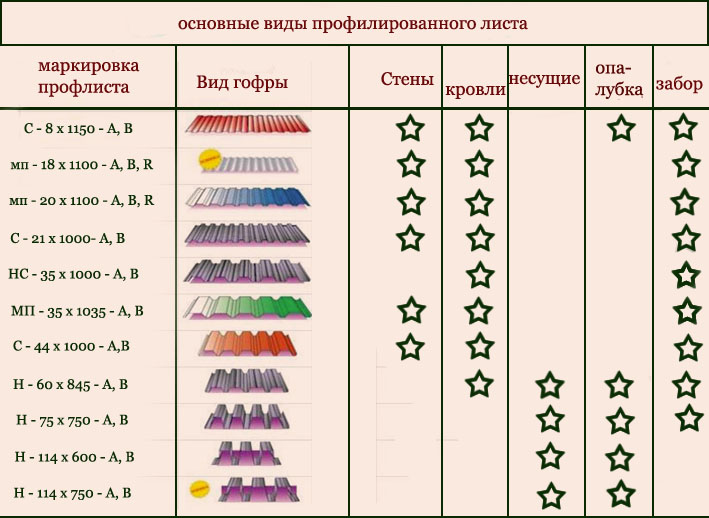

Толщина, длина и ширина профлиста

Перехлест при состыковке листов 20 см. Укладка происходит снизу вверх

Листы выпускают не длиннее 12 метров. Размеры листа профнастила для крыши одни производители нарезают кратно 0,5 метра, а другие — одному метру. Точность порезки зависит от качества станков. Покупатель заказывает требуемую длину по расчету, чтобы не расходовать лишний материал.

Чаще на кровлю устанавливают материал толщиной 0,4 – 0,5 мм. Полосы получают жестокость и прочность за счет гофры, поэтому в стандартных случаях такого размера достаточно. Отклонения по толщине в соответствии с ГОСТом допускают на уровне ± 0,06 мм.

Размеры листов:

• Н57-750-0,6 — ширина 750 мм, толщина 0,6—0,8 мм, вес погонного метра от 5,6 до 7,4 кг;
• Н60-845-0,7 — ширина 848 мм, толщина 0,7—0,9 мм, вес — 7,4 – 9,3 кг;
• Н57-750-0,6 — ширина 750 мм, толщина 0,7—0,9 мм, вес — 6,2 – 8,3 кг;
• Н114-600-0,8 — ширина: 750 мм, толщина 0,8—1,0 мм, вес — 10,2 – 14,1 кг;
• С21-1000 — ширина 1250 мм, толщина 0,55 – 0,77 мм, вес — 5,95 – 7,38 кг;
• С44 1000 — ширина 1250 мм, толщина листа 0,72 – 0,83 мм, вес — 7,42 – 8,42 кг;
• С15-11,5 — ширина 1250 мм, толщина 0,6 – 0,75 мм, вес — 5,9 – 7,45 кг.

Профнастил производят по ГОСТ или применяют технические условия ТУ – 1965. Ширина профлиста для крыши меняется при увеличении или уменьшении высоты волны, поэтому полезный размер всегда отличается у разных типов. При заказе нужно учитывать полезную ширину, чтобы не докупать недостающие листы. Общую ширину используют при определении стоимости при покупке.

Количество листов зависит и от перехлеста по ширине, который делают на 1 волну, поэтому нужно знать ее габариты. Размер по ширине колеблется в пределах 750 – 1250 мм в зависимости от производителя.

Полезные советы

Долговечность кровли зависит не только от качества выполненной работы, но и от правильного выбора марки профнастила (параметра волны, толщины металла). Об этом не следует забывать. Любой лист не подойдет, так как учитываются многие факторы. Например, предполагаемая снеговая нагрузка. Прежде чем приобретать кровельный материал, необходимо изучить всю доступную информацию по этому вопросу.

В последнее время все большую популярность в строительстве набирает такой материал, как профнастил. В данной статье будет рассказано о том, что такое профнастил, какую марку лучше выбрать, а также как производится укладка профнастила своими руками и его крепление на крыше.

Профнастил представляет собой материал, изготавливаемый путем штамповки из листов оцинкованной стали. Штамповка придает материалу продольную ребристость, кардинально изменяя его прочность на изгиб, причем вес остается неизменным.

Благодаря этому, зная, как правильно укладывать профнастил, его можно применять как при возведении стеновых ограждающих конструкций, так и покрытии кровли.

Монтаж профнастила на крышу имеет свои особенности. Покрываемая крыша может быть как одно- так и двускатной, причем односкатные крыши могут быть как плоскими, так и иметь определенный уклон.

Выпускают профнастил как в «чистом» виде, т.е. только с оцинковкой, так и с дополнительным защитным слоем из полимеров или эмалей.

Далее будет приведена инструкция по укладке профнастила, но сначала надо разобраться с тем, как правильно выбрать нужный материал.

Статья по теме: Какая крыша дешевле плоская или скатная

Расчет угла наклона

Приняв во внимание все вышеперечисленные факторы, следует определиться с тем, какой угол наклона будет оптимальным для конкретной ситуации. В первую очередь, собираясь построить дом нужно посмотреть, какой угол наклона крыши у соседей, ведь климатические особенности на одной территории одинаковые.

Также важно определить, как будет использоваться чердачное помещение. Если нужно создать еще одну или несколько жилых комнат, тогда высота крыши будет большей, чем минимально допустимая.

Существует несколько видов крыш из профлиста:

• Малоуклонные (14° и меньше). Вертикальный нахлест материала составляет 20 см, а стык выполняется в три волны.
• Среднеуклонные (15-30°). Нахлест по вертикали делается в 15-20 см и перекрытие в 1 или 2 волны.
• Крутоуклонные (30° и выше). Минимальный нахлест — 10-15 см, а перекрытие — в одну волну.

Как видно, уклон крыши влияет также и на расход кровельного материала. Если учесть все строительные нормы и правила, а также правильно определить снеговые и ветровые нагрузки, можно создать оптимальный угол наклона кровли для строящегося здания.

Строительная отрасль в нашем государстве сравнительно недавно использует в качестве кровельного материала профильный лист, хотя в Европе и странах Америки эта технология получила масштабное развитие еще в 80-х прошлого столетия.

Благодаря высоким техническим характеристикам материал получил за короткий срок огромную популярность.

Перечисляя основные плюсы, материал выгодно отличается по:

• Простоте монтажных работ.
• Легкости отдельных листов и удобство при транспортировке.
• Долгий эксплуатационный период.
• Высокая эстетичность дизайнерского вида.

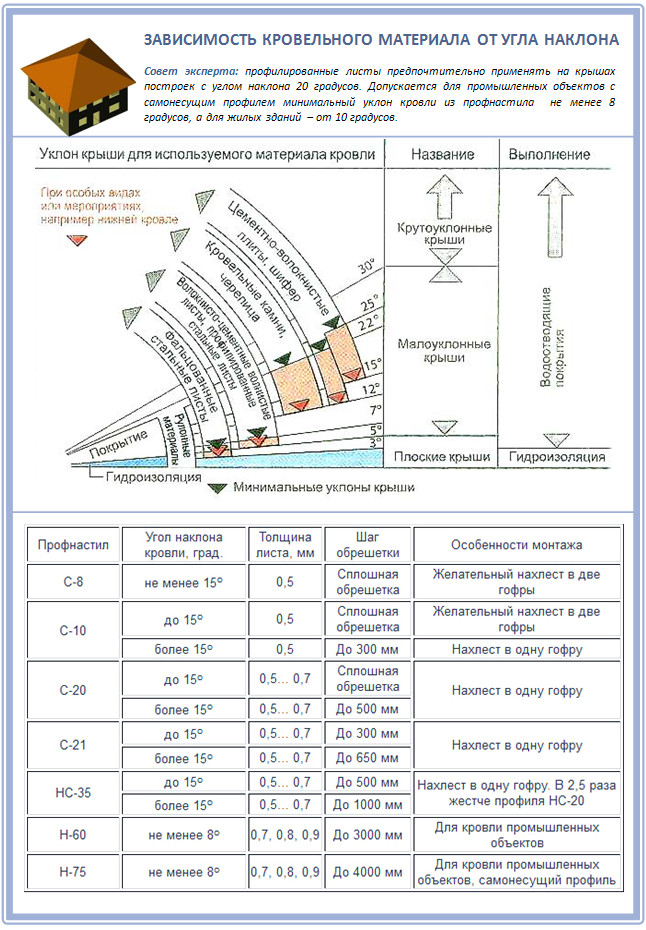

Уклон кровли

Профилированные листы предпочтительно применять на крышах построек с углом наклона 20 градусов. Допускается для промышленных объектов с самонесущим профилем минимальный уклон кровли из профнастила не менее 8 градусов, а для жилых зданий – от 10 градусов.

Стык профнастила по длине осуществляется внахлест в зависимости от уклона:

• при угле 15-30 градусов – нахлест 200 мм;
• 30 градусов и более –150 мм;
• менее 15 градусов – нахлест на две волны с герметизацией стыков.

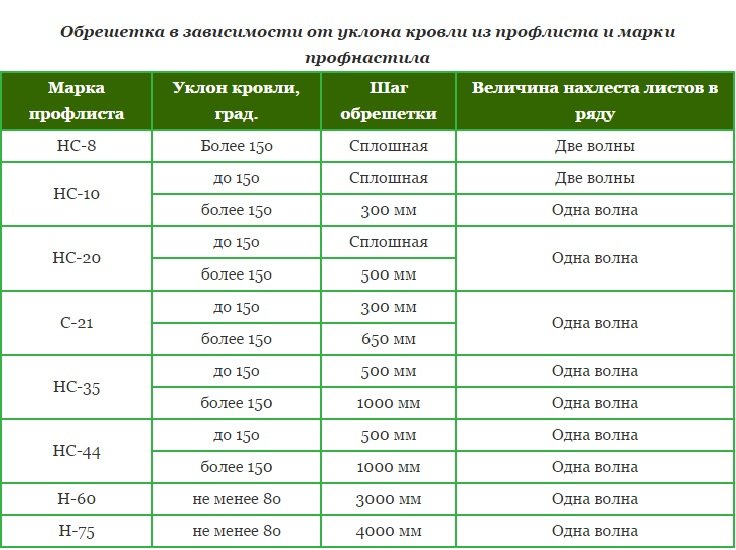

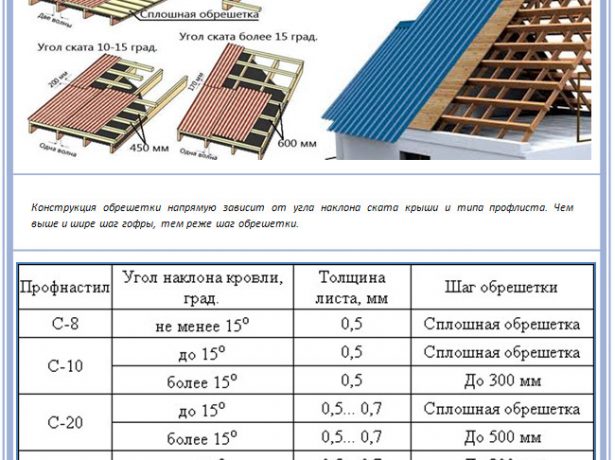

Как мы уже указывали, укладка профнастила производится на деревянное основание. В зависимости от уклона крыши меняется шаг обрешетки основания.

Он может составлять от 300 до 4000 мм. При увеличении угла наклона увеличивается шаг. Строительными нормами предусмотрено, что отклонение уклона от заданного уровня должно не превышать 5 %.

Совет. На крышах с маленьким уклоном целесообразнее применять сплошную обрешетку.

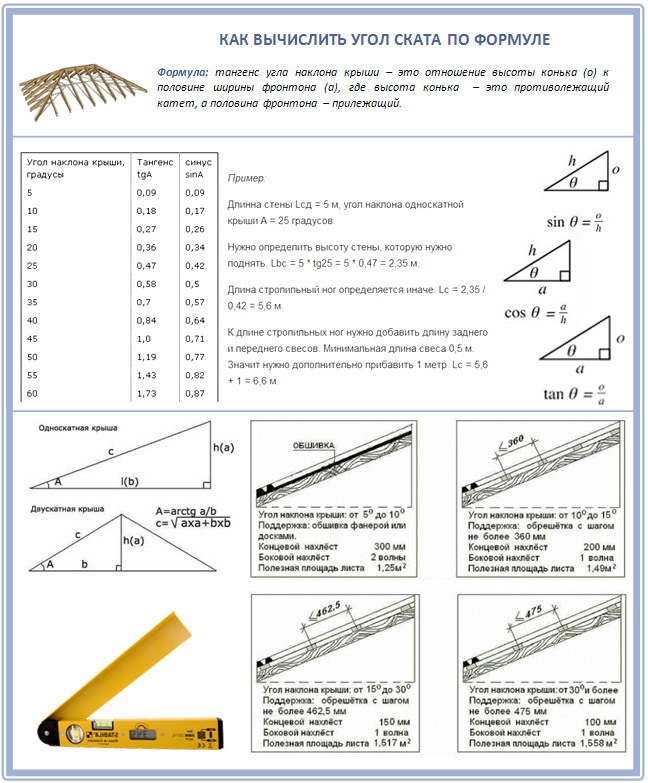

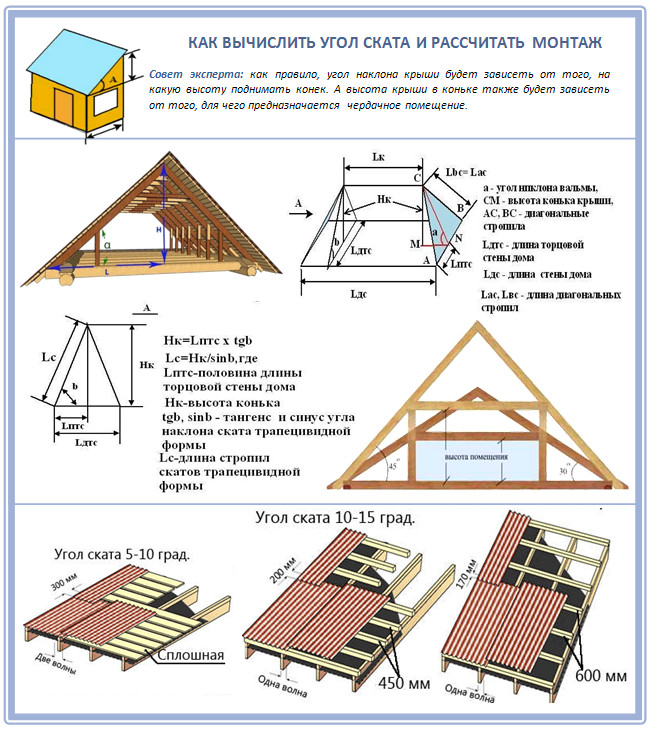

Рассчитываем угол наклона кровли

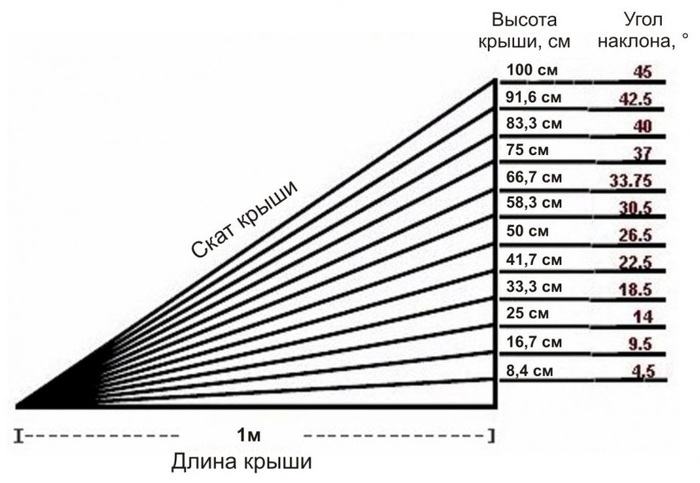

Расчет угла наклона крыши зависит от высоты подъема конька. Какой высоты будет крыша в коньке, зависит от функционального назначения чердачного пространства.

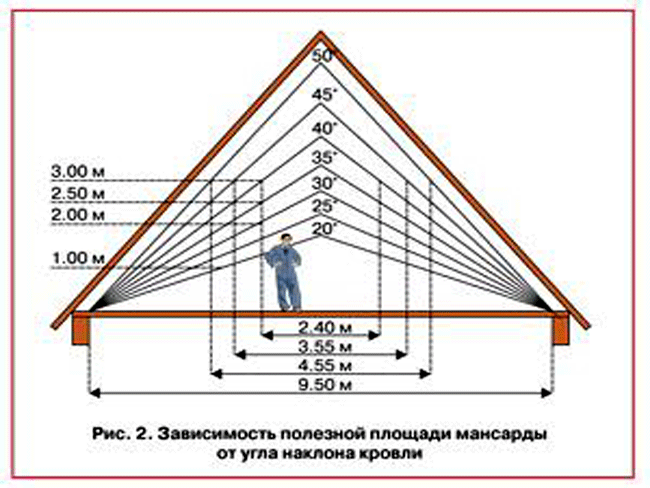

Когда из чердака делается полноценное мансардное помещение, то угол наклона рассчитывается следующим образом:

К примеру, торец кровли (ширина фронтона) составляет 6 метров. Эту цифру делят пополам (6:2=3). Высоту крыши в коньке всегда стандартно принимают 1,8 метра.

Sin A=a/b=3/1,8=1,67

С помощью таблицы Брадиса находится приближенное значение, которое имеет угол наклона крыши при значении Sin A=1,67 – это значение находится в пределах 58-59 градусов. Можно остановиться на максимальном значении в 60 градусов, который станет нашим искомым углом наклона кровельного ската.

Уклон кровли из металлочерепицы должен соответствовать допустимым значениям, в противном случае крыша не сможет успешно противостоять эксплуатационным нагрузкам.

Общие сведения о материале

Металлочерепица – это очень практичный кровельный материал, изготовленный из листовой стали (толщина листа в зависимости от вида металлочерепицы 0,4-0,6 мм).

Для защиты стали от коррозии применяется оцинкование и покрытие слоем полимерного материала. Полимер не только предохраняет сталь от ржавчины, но и придает покрытию цвет.

Металлочерепица обладает целым рядом положительных качеств, среди них:

• Долговечность покрытия;
• Привлекательность внешнего вида;
• Несложная технология монтажа;
• Небольшой вес материала.

Благодаря этим качествам многие застройщики выбирают для покрытия кровли именно металлочерепицу.

Факторы, влияющие на уклон кровли из профнастила

Во многом уклон кровли выбирается от региона, где строится здание . При укладке высокой крыши в местах, где наблюдаются шквалы, сильные ветер, конструкция кровли быстро выйдет из строя по причине больших механических нагрузок.

Повышенная динамика нагрузок способна повредить и даже разрушить кровлю из профнастила, тогда как минимально подобранный угол наклона прекрасно будет выполнять свои функции.

В горной местности, где наблюдаются большое количество осадков в виде снега и дождя, наоборот, угол наклона кровли наиболее выигрышный вариант. Механические нагрузки тоже большие, но они другого характера и кровля с малым уклоном не сможет долгое время обеспечить надежное проживание в здании.

Расчеты по вычислению угла наклона

Профессиональные кровельщики никогда не делают свою работу приблизительно.

Все, что касается кровли, имеет четкие условности, это же правило применяется и в вычислении нужного угла наклона.

Инженеры при проектировании кровель используют специальные формулы, которые учитывают размеры дома, условия эксплуатации и отдельные факторы (использование теплых потолков, мансард).

С помощью специального приспособления, уклонометра, на месте производят монтаж материала под нужным углом, чем меньше угол наклона кровле, тем лучшая вентиляция должна быть.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

1. Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
2. Вес кровельного покрытия;
3. Уровень снежных осадков в регионе;
4. Скорость и направление ветра в регионе.

Чтобы дать Вам представление о процессе расчета, возьмем для примера профлист С21-1000-0,6. Масса квадратного метра этой модели составляет 5,4 килограмма. Следующий шаг – просчет теплоизолирующего материала. В нашем примере это будут базальтовые плиты 100 мм толщиной и плотностью 150 кг на кубометр. Масса квадратного метра составит 15 кг. Обрешетка из соснового бруса затянет примерно на 28,3 кг на квадратный метр и прочие компоненты весят 3 килограмма на квадратный метр.

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

Совет! Чтобы оставить себе пространство для манёвра, полученный коэффициент нужно умножить на 1.1. С таким расчетом Вы получите возможность свободно менять некоторые из материалов кровельного пирога.

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Наш гипотетический дом будет находиться в третьем снеговом районе со снеговой нагрузкой в 180 кг на квадратный метр. Эта цифра относится для плоскостей, для наклонных поверхностей существует специальный коэффициент µ. Для углов меньше 25 градусов он равен 1, для углов от 25 до 60 существует формула µ: (60-а)*(60-25), в которой «а» — искомый уклон крыши. Для кровель с углом больше 60 градусов снеговая нагрузка не учитывается.

Ветровая нагрузка рассчитывается по формуле W=Wn*Kh*C. В ней Wn – средняя ветровая нагрузка в регионе, Kh – коэффициент высоты здание и С – аэродинамический коэффициент от -1.8 до 0.8, в зависимости от уклона крыши. Наша нагрузка 23, С – 0.8, а Kh выясняется по следующей таблице:

Итого 23*1*0,8-18,4 кг/м2.

Складываем массу кровли и нагрузки ветра и получаем 56,87+18,4=75,27 кг/м2. Второй главнейшей цифрой становится максимально допустимый вес для нашего листа. При шаге опор в 1,8 м, она составляет 253 кг на квадратный метр.

При наклоне меньше 25 градусов, масса снеговой нагрузки будет равна средней для региона, то есть 180 кг. Тогда 180_75,27-255,27 кг/м2 0 масса кровли со всеми возможными нагрузками больше, чем максимально несущая для листа. Тогда нужный на угол находится в промежутке между 25 и 60 градусами.

Это добавляет в нашу формулу коэффициент µ и уровень уклона кровли из профлиста поддается такому вычислению:

180*(60-а)*(60-25)+75,27=253

Результатом такого уравнения является нужный нам угол а. Он составляет 25,441 градус, его можно округлить до 26 – это будет минимальный уклон крыши из профнастила. По такому же расчету, между прочим, можно рассчитать и угол наклона односкатной крыши.

Пользуйтесь указанными в статье формулами и стройте грамотно!

Важную роль в строительстве надежного и долговечного здания является этап проектирования. Если говорить о кровле, важно правильно выбрать уклон крыши из профнастила. Это не только вопрос личных предпочтений и эстетики. От угла кровли зависят размеры чердака или мансарды, наличие или отсутствие проблем со скоплением снега и стойкость к ветровым нагрузкам. Для того чтобы определиться с наклоном кровли важно учесть много факторов.

Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:

• Климатические условия.
• Особенности кровельного материала.

Климатический фактор

Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:

Какие крыши по типу уклона выделяют мастера?

1. Плоские кровли – когда скат наклонен под углом не более 5 градусов. Этот вариант мы можем видеть на многоэтажных домах и больших хозяйственных строениях.

2. С минимальным уклоном – от 5 до 12 градусов. Такие кровли встречаются в южных районах, где почти не бывает осадков, и в ветреных областях.

3. Скатные крыши – с углом от 15 до 25 градусов. Такие кровли менее чувствительны к скоплению осадков. Этот вариант наиболее популярен в центральных регионах России.

4. Крутые крыши – угол 40 градусов и более. Крутой уклон популярен в строительстве загородных домов, где очень часто обустраиваются мансардные помещения. Такой угол требует укрепления стропильной системы, с учетом ветровых нагрузок.

И сразу же небольшой мастер-класс из трех частей по строительству крыши с минимальным углом наклона:

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Рекомендации СНиП

Согласно строительным регламентам, допустимый минимальный уклон кровли из профнастила 8°. При таком уровне скатов крыша сохраняет стойкость при ветровой нагрузке и минимизируется риск проникновения осадков. Шаг обрешетки в этом случае равен 0,4 м.

Однако показатель в 8° разрешен для построек хозяйственного, промышленного назначения, для жилых строений допустимая крутизна не менее 10°. При выкладке кровельного ковра в два и более слоев, уклон кровли из профлиста должен быть еще больше. Именно поэтому строительные компании нечасто соглашаются работать с крышами, скаты которых менее 12° крутизны. Максимальный показатель угла для профлиста доходит до 70°. Таким образом, продумывая скаты возводимого строения, следует учитывать и другие параметры, влияющие на показатель уровня.

Важно! Оптимальным выбором считается угол ската 20°. В этом случае не потребуется больших затрат материала, можно делать выкладку в 2 слоя, обеспечен хороший сход снеговых залежей и минимален риск просачивания влаги сквозь отверстия крепежей.

Принятые строительные термины:

1. Плоская крыша имеет угол наклона до 5°;
2. Скатная – от 20° (считается самой практичной и удобной для возведения частных строений);
3. Крыша с малой крутизной скатов – до 25° пригодна для обустройства чердачных помещений без больших окон;
4. Крутые скаты до 40° выполняются при необходимости обустройства просторной жилой мансарды с большими окнами;
5. Большая крыша имеет угол 45-60°.

Совет! Опытные кровельщики рекомендуют остановиться на расчетах крутизны скатов в 38-45°. При этом остается достаточно места для чердака или мансарды, но снижается затратная часть на материалы.
