Вытяжка для газового котла – как сделать своими руками в частном доме

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

1. Сложность кладки.
2. Вес.

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

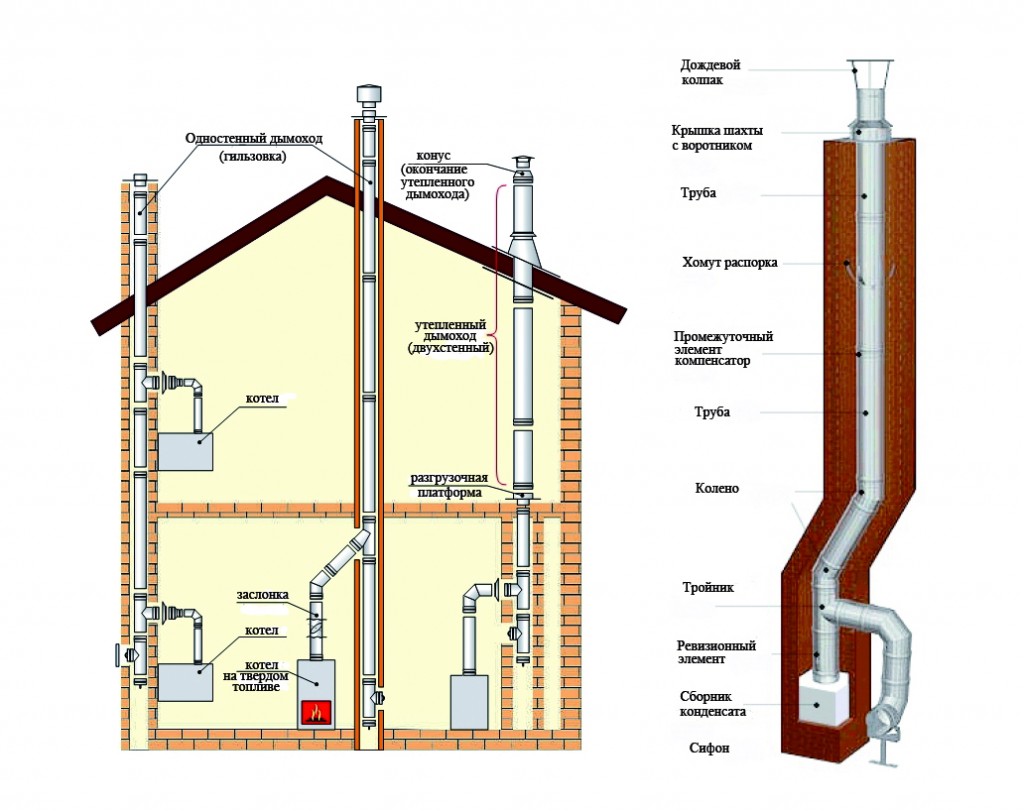

Выбор конструктивного исполнения дымохода в доме

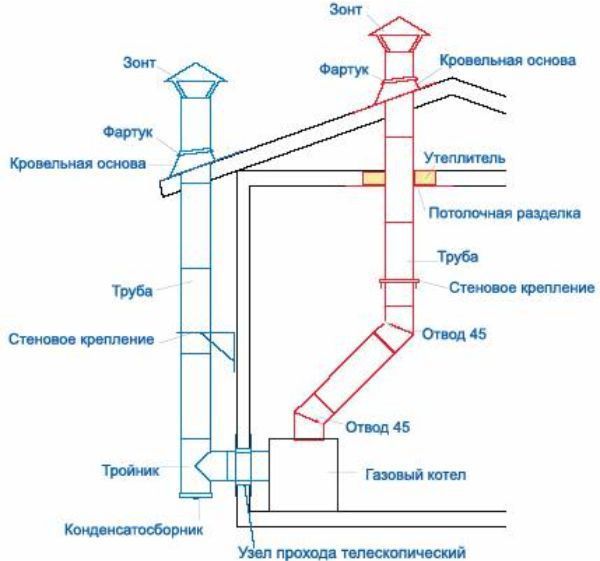

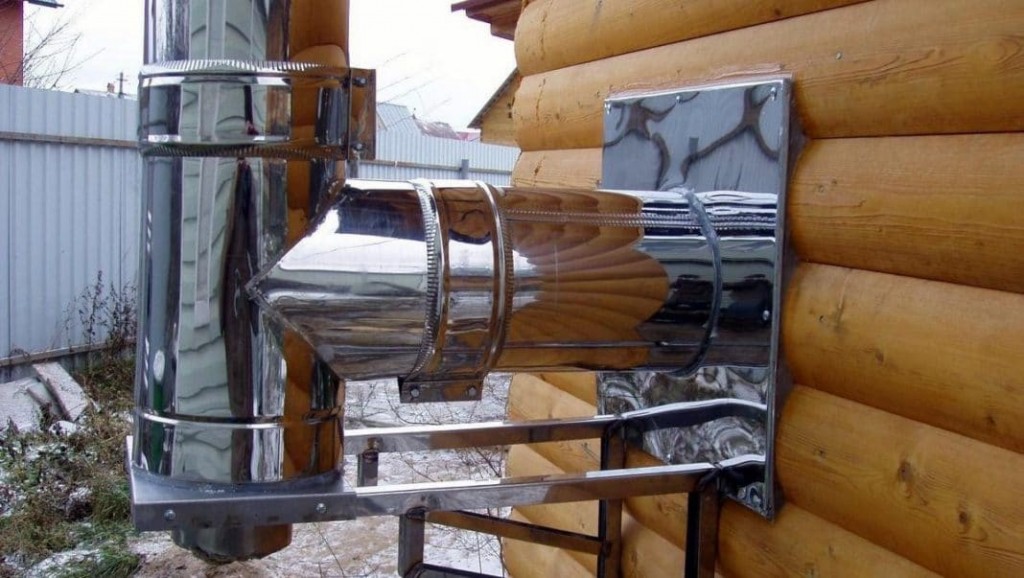

В зависимости от места установки котла и особенностей помещения, возможны два различных варианта установки дымохода: наружный приставной дымоход или внутренний дымоход. На рисунке ниже показана упрощённая схема устройства приставного наружного модульного дымохода.

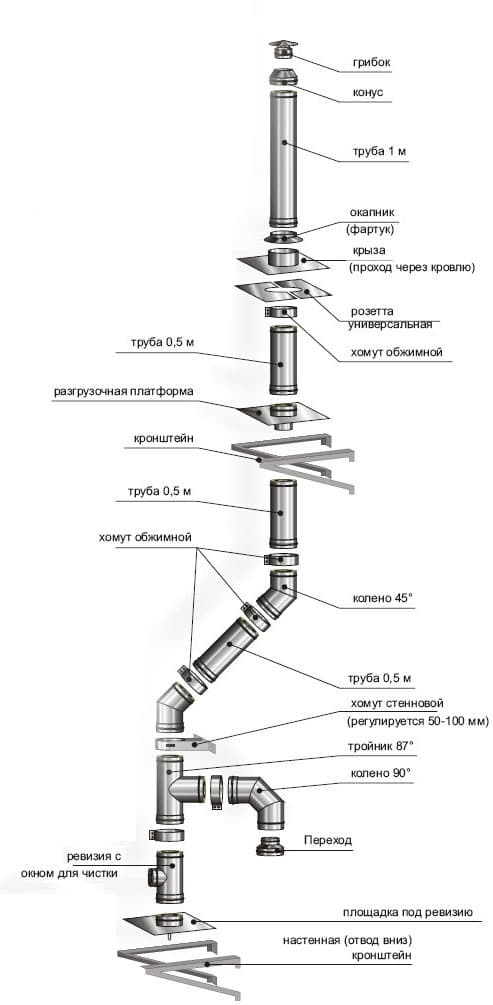

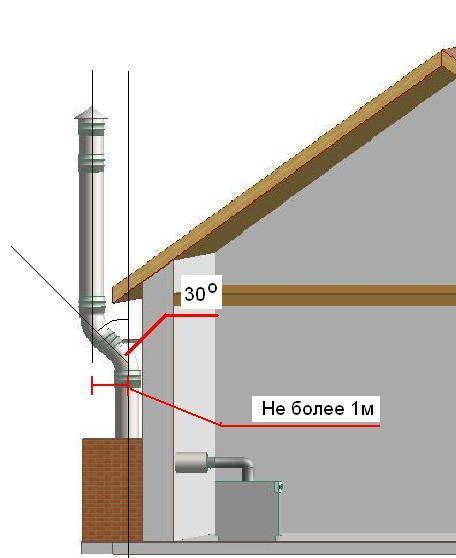

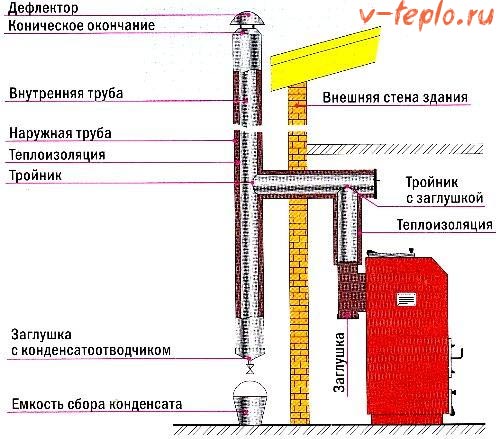

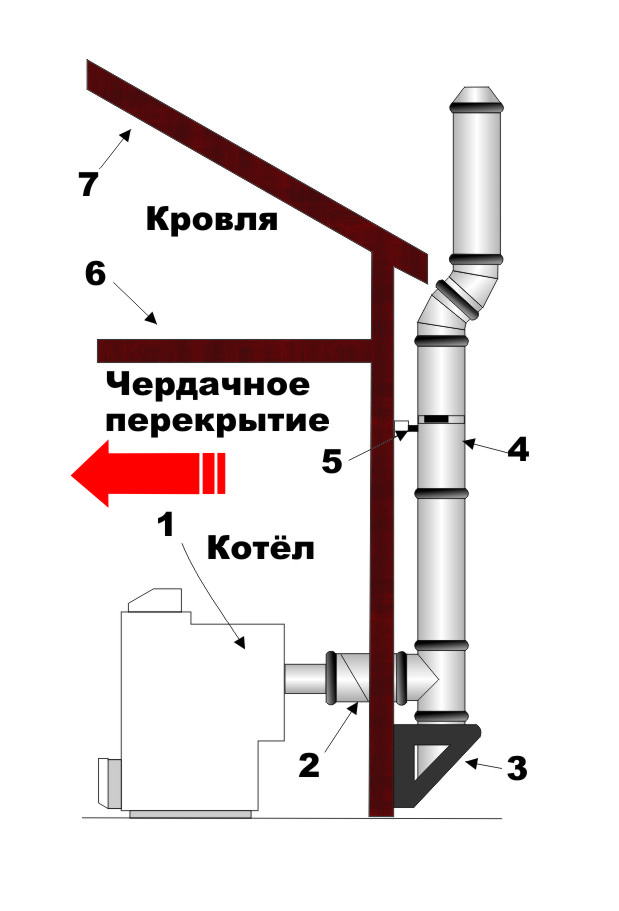

Основные конструктивные элементы наружного приставного модульного дымохода:

• Переход (соединительный газоход) от котла к дымоходу (2)
• Несущий стеновой кронштейн (3) и ревизия, устраиваемая в нижней части дымохода
• Секции (сегменты) сборного модульного дымохода (4)

При устройстве дымохода внутри строения потребуются дополнительные работы, связанные с необходимостью устройства опоры (фундамента) для дымохода, защитного кожуха для дымохода (как правило, шахта, выложенная из кирпича), устройство разделок при проходе дымохода через чердачное перекрытие и кровлю.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 1 ниже:

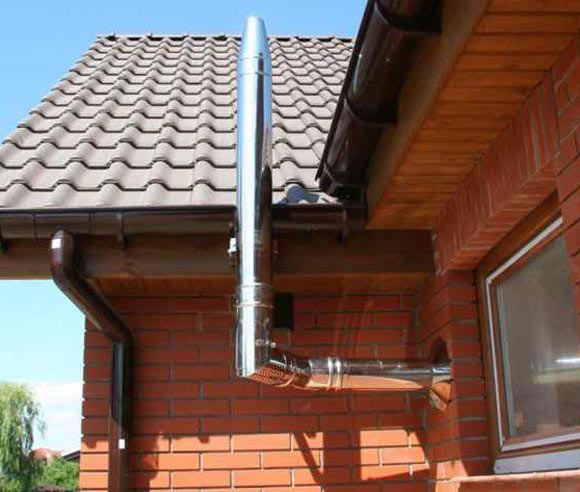

Вывод: При возможности предпочтение следует отдать устройству наружного приставного дымохода.

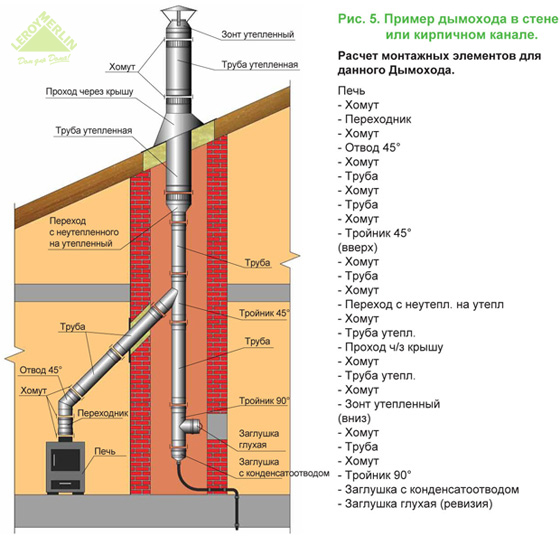

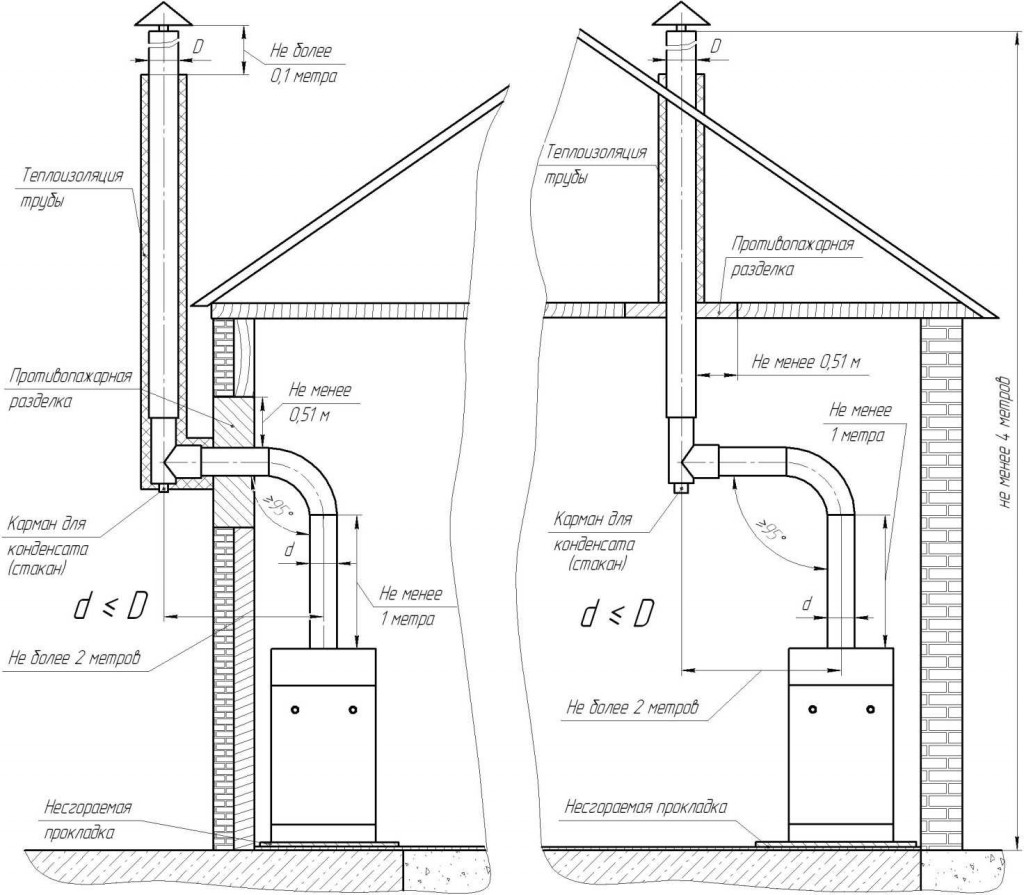

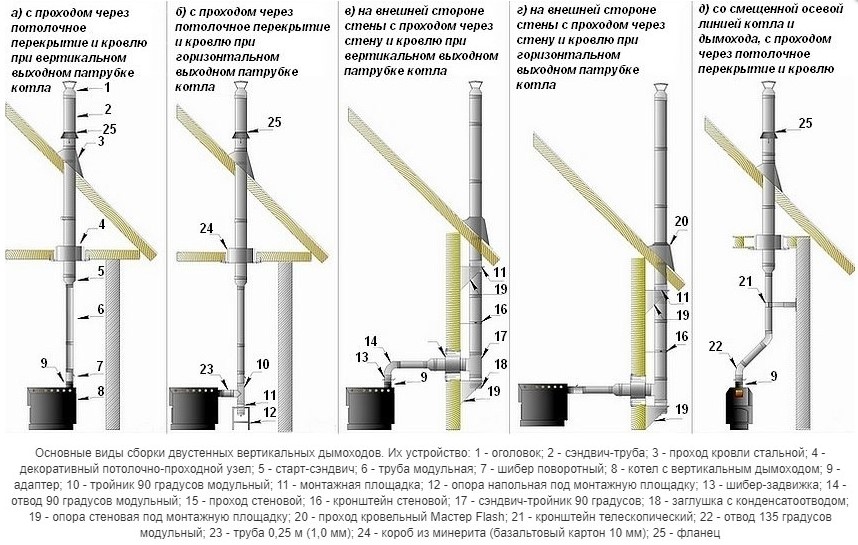

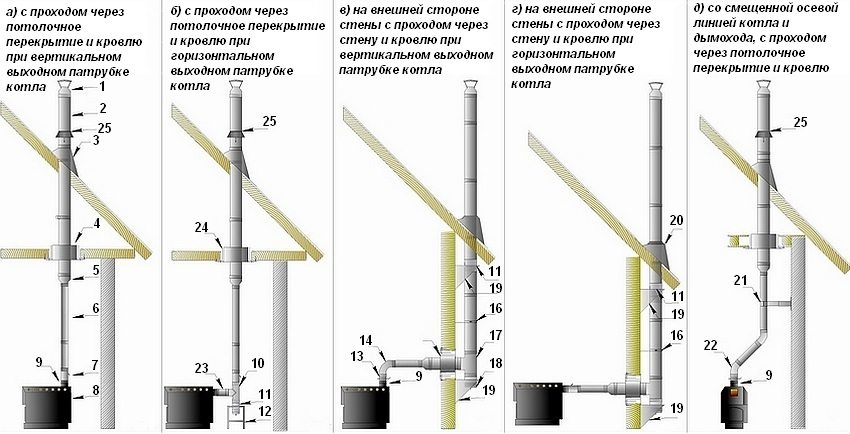

Схемы дымоходов: как сделать их правильно?

От корректности проекта и правильности сборки дымоотвода зависит удобство, комфорт и безопасность эксплуатации и газового котла, и дровяной печи бани. В сегодняшней статье мы поговорим о том, как выглядит схема установки дымохода для разных типов отопительных аппаратов.

Способы отвода дыма

Общие правила установки и монтажа дымохода:

• Пожарная безопасность. Достигается за счет прокладки изоляции между дымоходом и горючими материалами перекрытий, а также утолщения стенок дымоотвода. Также необходимо соблюдать минимальное расстояние между стеной и трубой дымохода. Выгодным решением является использование сэндвич трубы.
• Наличие хорошей тяги. Первое правило тяги: чем длиннее канал для отвода дыма, тем лучше тяга. Оптимальная длина — 500–600 см.
• Герметичность наружной части трубы. Это обеспечит правильную и долгую работу дымоотвода.
• Наименьшее сопротивление для прохода дыма в вытяжном канале. Стенки канала должны быть как можно ровнее.
• Соответствие материала для изготовления дымохода температурному режиму и химическому составу отводящих газов. При использовании разного типа топлива должны использоваться различные дымоходы.
• Достаточно высокая температура дыма при попадании в вытяжной канал. При несоблюдении данного правила на стенках дымохода будет образовываться конденсат, который способствует разрушению внутренней поверхности меньше вертикальных перегородок в системе отвода дыма, тем лучше. Особенно это актуально для больших печей.

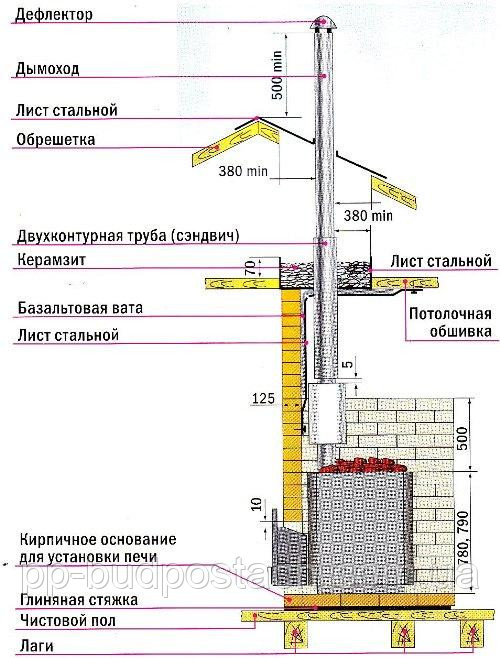

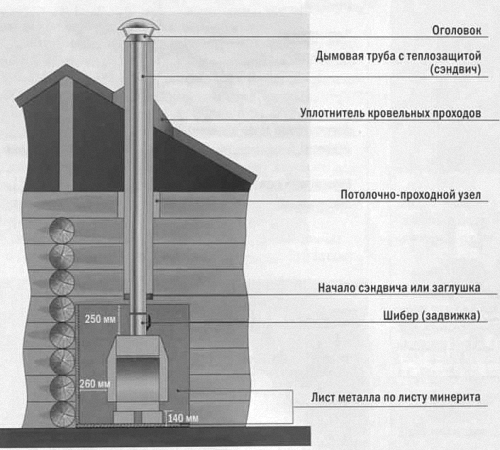

Грамотный монтаж дымоотвода для дровяного камина и печки

Особенностью дров, как топлива, является большой жар от них. Из этого следует, что температура дыма в дровяной печи бани или камине будет высокой, но неравномерной. Не каждый дымоход сможет выдержать такое продолжительное воздействие.

Чаще всего для монтажа дымохода для таких отопительных устройств, как печь для бани или камин с дровяной топкой, используется жаропрочный кирпич.

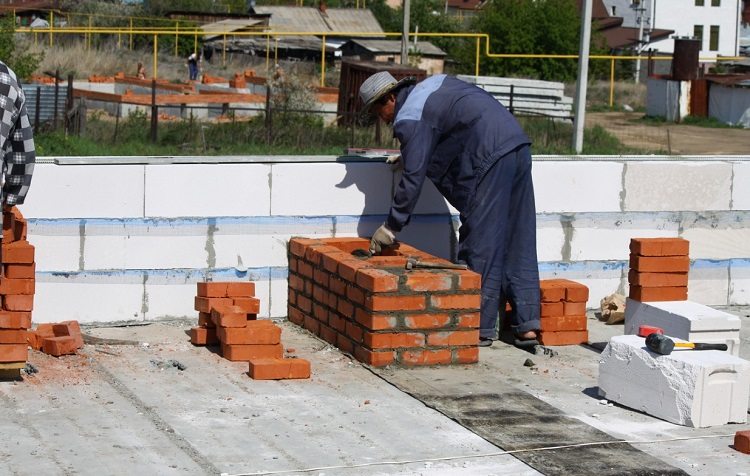

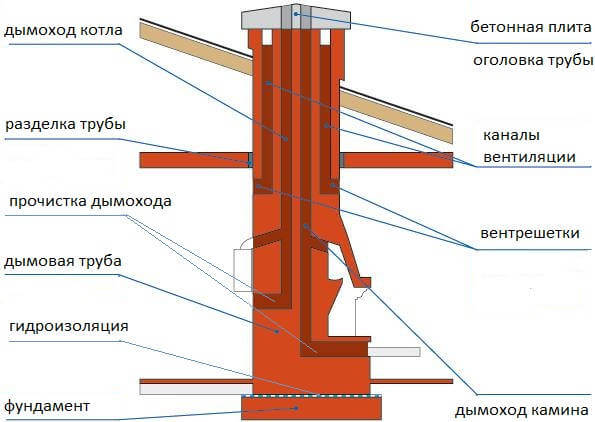

Делаем кирпичный дымоход

Правильная схема дымохода кирпичного в общих чертах может выглядеть так:

Тяга в дымоходе

Системы дымоходов – сложные конструкции, которые направлены на удаление продуктов сгорания из топливных котлов. Принцип работы – в теплообмене между холодным воздухом улицы и теплым в котле. У теплого воздуха меньшая плотность, что и позволяет ему подниматься наверх, а у холодного – ниже, он должен выталкивать в атмосферу горячие продукты сгорания.

Работа тяги зависит от длины и сечения конструкции дымоходной системы, и чем меньше поворотов и колен, тем тяга будет выше.

Если этот параметр работает правильно, то можно услышать легкое гудение, но и топливо будет быстрее сгорать, не успевая нагреть воду. Чтобы отрегулировать процесс, пользуются заслонкой: выдвигая или задвигая для оптимального сгорания. А если тяга работает плохо, или отсутствует, то в помещении ощущается задымленность, а этот фактор отрицательно сказывается на здоровье, а то и жизни.

Есть множество случаев, когда люди погибли от удара при неправильном обустройстве дымоходной тяги.

Требования к дымоходу:

• Сечение дымохода должно полностью соответствовать размеру выходного патрубка устройства;
• Допустимо подсоединение не более 2-х отопительных приборов на разных уровнях;
• Для устранения конденсата используют утепление;
• Допускается установка трубы в вертикальном положении с небольшим наклоном;
• Число колен не должно превышать 3 единиц;
• На выходных трубах устанавливается защитный «зонтик», для каждой;
•  Если в конструкции котла не предусмотрена заслонка, то ее устанавливают при обустройстве системы отвода газов;
• В случае прохождения части конструкции по неотапливаемой части, то необходимо обустроить теплозащитный кожух;
• Составные части труб должны входить одна в другую, для обеспечения герметизации;
• Внутренняя часть не должна иметь посторонние заусенцы, неровности;
•  Соединения делают в свободных частях помещения, ни в коем случае не в самой кровле или стропильной системе.

Все части должны быть строго герметичны, никакие перегибы, препятствующие выходу, не допускаются.

Технологические требования безопасности конструкции

Не стоит использовать кирпич нержавейку или черновой металл для сооружения дымохода. Ранее кирпичный дымоход повсеместно использовался для устройстве газового оборудования, но в современных условиях он практически не применим. В газообразных продуктах горения, поднимающихся по дымоходу содержится сера, которая смешиваясь с парами воды, образует растворы серной кислоты и разъедает кирпич и металл. Верным решением будет использование специализированных марок стали AlSl 316L, AlSl 310S, кровельной жести или установка керамического дымохода, благо на рынке они представлены, хоть и не обширно, но все же несколькими производителями. Так же можно рассмотреть варианты применения особо прочных композитных пластиков, например, фуранфлекса. Выбор материала ограничивается только ценой, которую покупатель готов заплатить.

Равенство внутреннего диаметра дымохода и выходного отверстия газового котла – главное условие правильного подключения дымохода к котлу. Его выполнение обеспечит беспрепятственный выход газообразных продуктов горения, которые скапливаясь в сужениях создавали бы обратный поток. Диаметр может быть и больше, но в этом случае усложняется монтаж системы.

В процессе горения образуется конденсат, поэтому каждый дымоход должен быть оборудован тройником, предназначенным для сбора конденсата. Если этого не сделать, то в дымоходе будет образовываться паровая пробка, которая не позволит газовому котлу нормально функционировать.

Как правильно сделать дымоход? Прежде, чем приступить к монтажу системы, следует ознакомиться с основными требованиями к дымоходу:

• Правильная геометрия трубы,
• Геометрия линии дымохода, соответствующая техническим нормам,
• Низ дымохода должен быть оснащен стаканом для сбора конденсата,
• Поверхность трубы должна быть гладкой, без мест деформации и неровностей в местах стыков,
• Конструктивно-верное исполнение требований к сборке трубы,
• Утепление дымохода в случае, когда он полностью его часть проходят снаружи здания или через неотапливаемые помещения, например, чердак,
• В конструктивной сборке газового оборудования должна быть обеспечена тяга,
• При возведении и подключении обязательно должны быть выполнены все требования противопожарной безопасности.

Под правильной геометрией дымохода следует понимать отсутствие изменения диаметра трубы как сужений так и уступов. В сечении оптимальным профилем трубы должен быть круг либо квадрат или прямоугольник, стороны которого не сильно отличаются по длине, иначе говоря, с соотношением сторон стремящимся к 1, то есть к квадрату.

Ограничения к изгибам и геометрическому отклонению от вертикали линии дымохода следующие:

• количество изгибов – меньше 3,
• если все же пришлось монтировать изгиб, то величина радиуса закругления трубы должна составлять не менее 1,5 от её собственного радиуса,
• уклон участков изгиба дымохода не менее 300º,
• первый элемент конструкции дымохода, отходящий от котла не должен быть больше 250 мм.
• необходимость организовать возможность чистить изгиб и удалять конденсат.

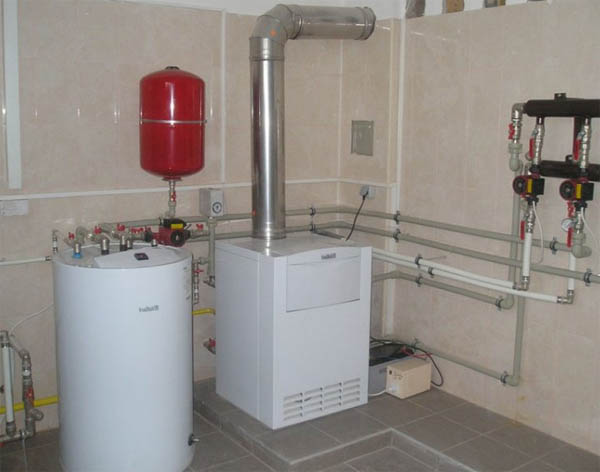

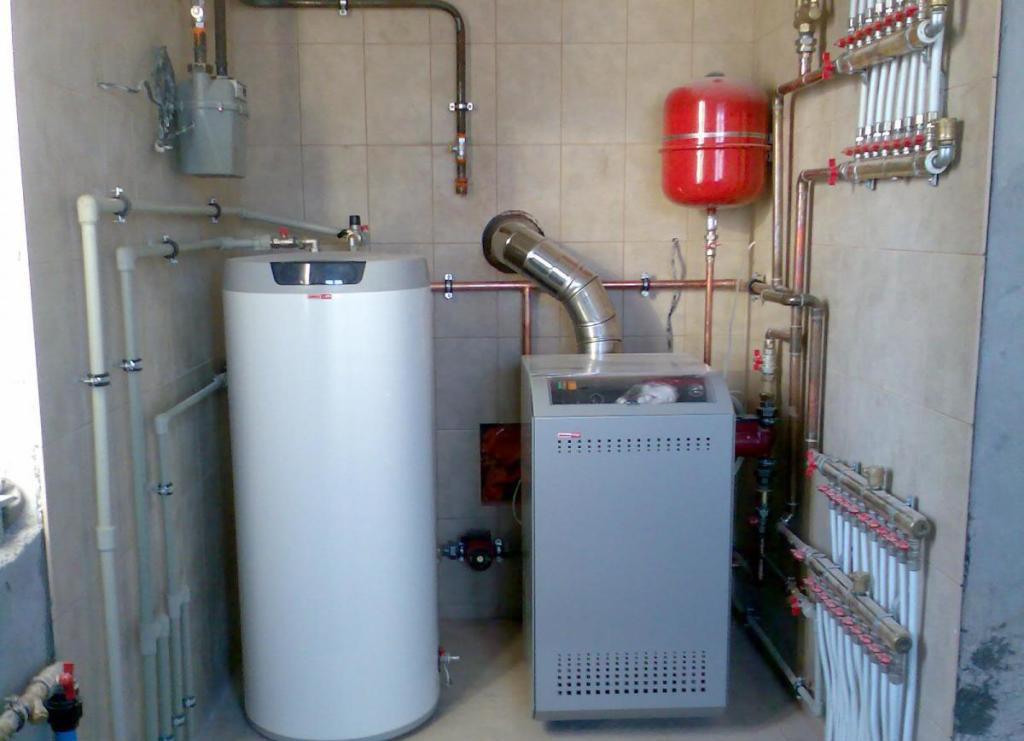

Вытяжка для газового котла и правила ее установки в частном доме

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Для чего нужна вентиляция

задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

• для отвода из помещения угарного газа;
• для повышения КПД газового оборудования;
• для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Рекомендуем ознакомиться:  Классификация и назначение промышленных дымоходов

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

• вентилятор с обратным клапаном,
• решетка для вентиляционного отверстия,
• воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

1. Разметка места для воздуховода.
2. Высверливание перфоратором отверстия.
3. Вставка ПВХ трубы в пробитое отверстие.
4. Заделка монтажной пеной щелей между стеной и трубой.
5. Установка вентилятора.
6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

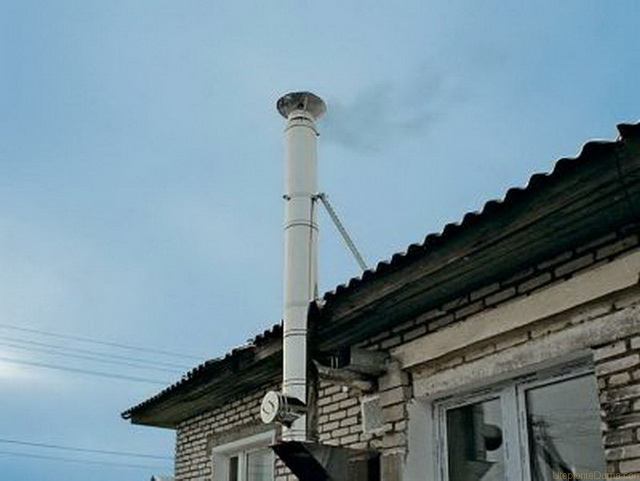

Установка дымоотвода из трубы

Выбор типа стальной дымовой трубы зависит только от индивидуальных предпочтений хозяев и особенностей котла или печи.

Как бы то ни было, при самостоятельной установке дымоотводящей трубы из нержавеющей стали следует учитывать ряд правил:

1. Сборку конструкции нужно начинать с нижнего звена, постепенно поднимаясь вверх. Обратите внимание, что верхние участки должны плотно стыковаться с нижними, а зазоры нужно загерметизировать огнестойкими герметиками, рассчитанными на температуру до 1000 ℃.
2. Чтобы сократить теплопотери, дымовую трубу следует обернуть изоляционным материалом.

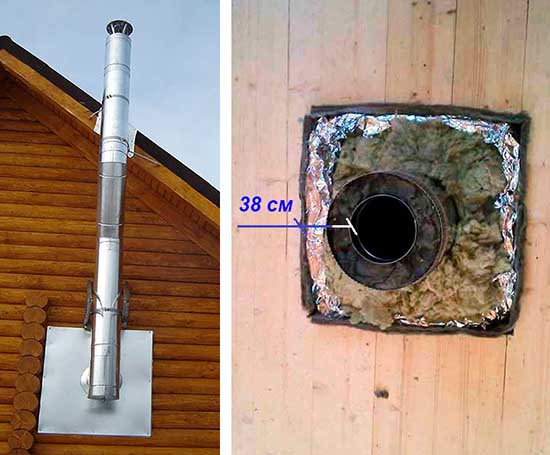

3. В тех случаях, когда у здания изготовлена крыша из горючих материалов, в обязательном порядке нужен искроуловитель.

Стоит отметить, что все эти манипуляции покажутся пустяками по сравнению с процессом проведения дымохода наружу сквозь стену или крышу частного дома или бани.

Несколько слов о безопасности

Существует ряд требований к безопасной эксплуатации дымоходов. Например, не рекомендуется использовать для растопки горючие жидкости или другие подобные легковоспламеняющиеся материалы. В твердотопливных котлах нельзя использовать дрова, длина которых превышает размеры топки.

В быту следует воздержаться от желания использовать дымоходную трубу в качестве сушилки для мокрого белья, обуви, одежды и т. п. Попытка прочистить дымоход, выжигая из него сажу, может привести к его преждевременной поломке. Не следует также чистить дымоход хлорсодержащими средствами. Попытка залить огонь в топке водой также может стать фатальной для оборудования.

Чтобы эксплуатация дымохода была безопасной, необходимо не менее двух раз в год осуществлять чистку дымохода и производить диагностику его состояния

Чтобы дымоход работал исправно, необходимо производить его чистку и техническое обслуживание не реже двух раз в год. В процессе эксплуатации отопительного котла следует строго придерживаться рекомендаций, изложенных производителем и не пытаться использовать теплогенерирующий прибор каким-либо иным образом.

Похожие записи: Устройство дымохода для камина: общие положения + монтаж на примере стального варианта Электропроводка в деревянном доме своими руками — требования, подготовка проекта и пошаговое руководство по монтажу Какую трубу выбрать для устройства дымохода: сравнительный обзор 5-ти вариантов

Вертикальный коаксиальный дымоход для газового котла

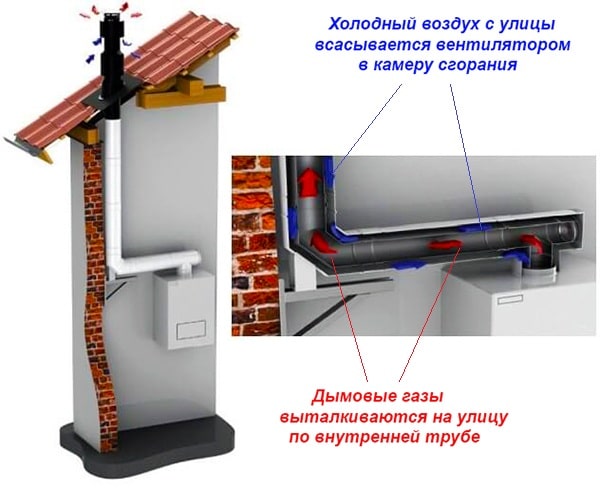

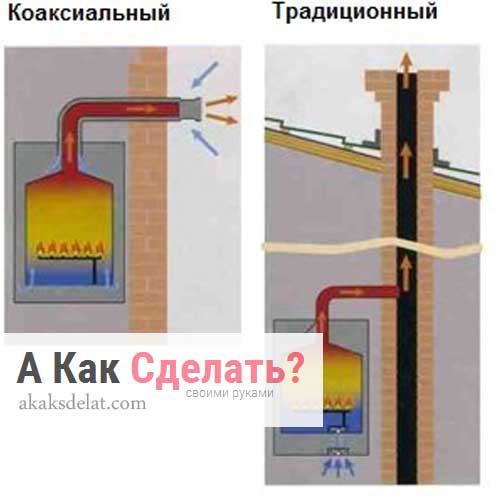

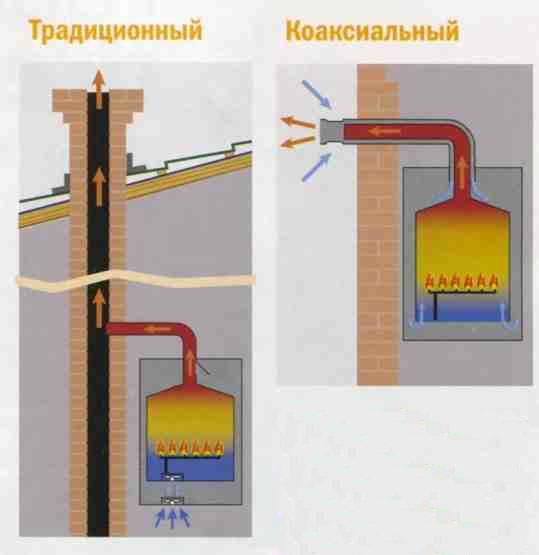

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Совет

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

Установка коаксиальной трубы газового котла требует дополнительных действий по оптимизации системы:

• коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
• тягу улучшают за счет встроенного вентилятора;
• систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

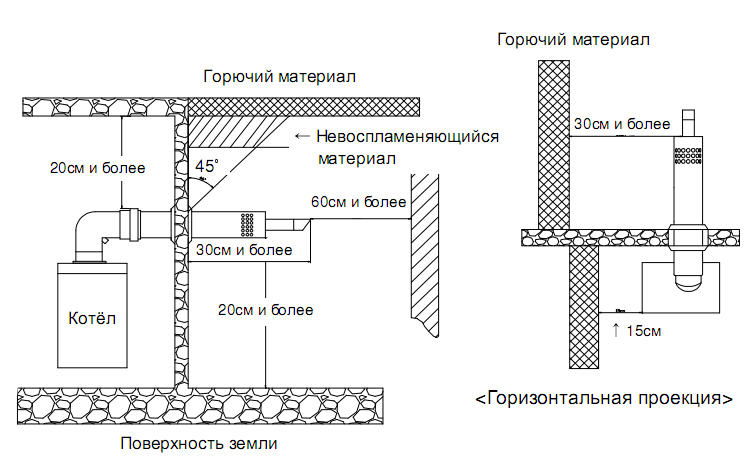

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

• конденсационные котлы;
• турбированные с закрытой топкой;
• парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

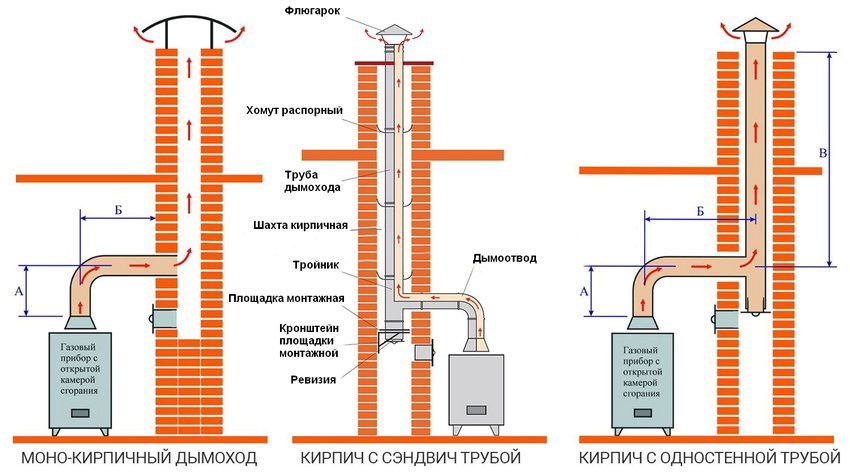

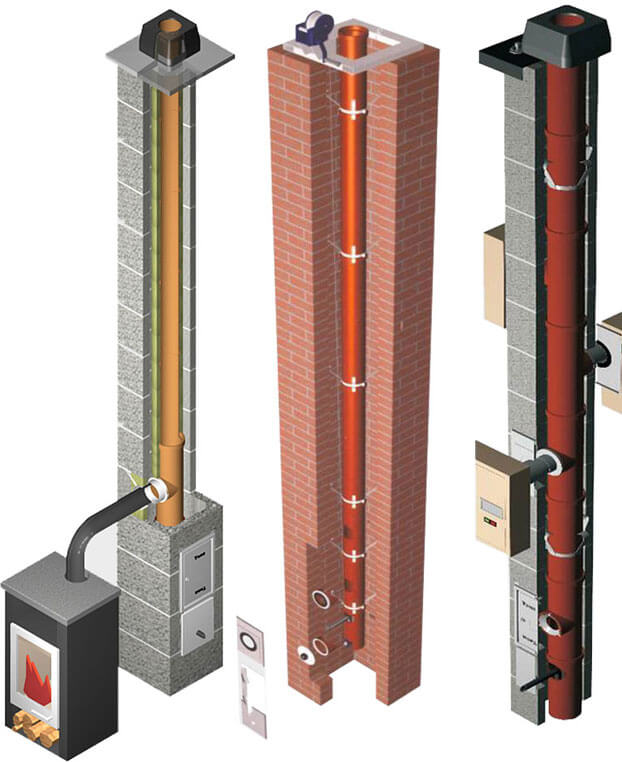

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

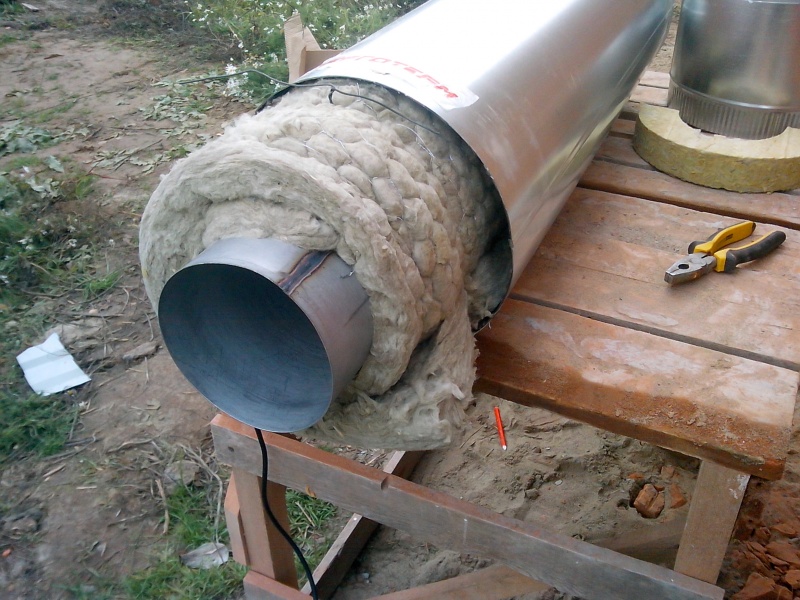

Строение сендвич-трубы

Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

Керамические дымоходы

Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

Керамический дымоход

Асбоцементные трубы

Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное). Но это, пожалуй, самый дешевый вариант.

Чтобы избежать появления подобных пятен надо соединения сделать абсолютно герметичными

При использовании асбоцементных труб для дымохода газового котла необходимо:

• Делать его максимально прямым, стараясь стыки делать ровными.
• Стыки герметизировать. Как уже говорили, просто замазать цементном — не вариант. Необходимо герметичное соединение. Несколько решений проблемы — использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
• Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.

В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.

Что делать, если задувает топку котла

Причин такого явления может быть несколько:

1. Недостаточная высота трубы.
2. Замерзание дымохода.
3. Превышенное количество изломов трубы.
4. Засаживание трубы.
5. Задувание трубы ветром.

Чтобы избавиться от задувания котла, нужно установить и устранить причину такого явления.

Горелку может задувать по разным причинам, часть из которых носит временный характер

Кардинальным способом улучшения тяги является установка на верхнем конце дымохода дефлектора. Это устройство повышает эффективность вытяжки на 20–25%. А применение роторного дефлектора превращает ветер из врага котла в его союзника. Вращаемый ветром ротор дефлектора создаёт принудительную тягу в дымоходе.

При всём разнообразии моделей дефлекторов они выполняют одну задачу — увеличение тяги дымохода

№Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

• вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м 3 , то за час в нее должно поступить 45 м 3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
• для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
• если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см 2 площади вентиляционного отверстия;
• при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см 2 отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

Диаметр и конструкция труб

Диаметр для воздуховода подбирается не меньше, чем выводное отверстие. Стандартными размерами труб являются 130 и 110 мм. Тот или иной диаметр выбирается из расчета мощности колонки и количества водоразборных точек.

Длина воздуховода не должна быть слишком большой. Необходимо и максимально избегать изгибов, потому что любой поворот вентиляции на угол 90° может снизить производительность на 10%. Но если изгиб будет превышать 90°, то нагрузка в системе может привести к полной потере тяги.

Оптимальным размером трубы является длина, не превышающая 3 м. Каждый дополнительный м, превышающий оптимальную длину, понижает коэффициент полезного действия на 5-10%. Оптимальной формой для трубы будет все же являться круглая. Данная форма повышает производительность дымоотвода.

При всем удобстве монтажа гофрированной трубы наиболее эргономичны гладкие стенки, так как у них ниже сопротивление. И еще одна возможность потерять производительность системы вентиляции – это переход с круглого на квадратное сечение.

Разновидности дефлекторов

1. Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
2. Зонт на печную трубу;
3. Колпак на дымовую трубу с плоской поверхностью;
4. С покатым верхом;
5. Со щипцовой кровлей. В данном случае используется по два ската;
6. С монтажом флюгера;
7. С откидывающейся крышкой.

Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.

Несколько типов дымоходных колпаков

Важно помнить, что выбор дымника зависит и от общего стиля строения. К примеру, для дома, выполненного в стиле модерн можно использовать колпак с плоским верхом, изготовленный из меди. Для современного, европейского стиля подойдет козырек с округлым верхом.

Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:

• входная часть – патрубок, через который поступает поток воздуха;
• диффузор;
• корпус;
• специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
• непосредственно, сам колпак.

Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.

Простейшая схема дефлектора

Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.

Сделать самому или заказать

Заказать дымоход у профессионалов либо сделать самому – решать вам.

Правильная самостоятельная установка дымоотводящей системы однозначно сэкономит семейный бюджет. При устройстве обязательно выполнять все требования СНиП и пожарных нормативов.

Несмотря на то, что температура выходящих газов невысока, вред от них не меньше, чем от любых других выбросов. Поэтому на герметичность стыков следует обратить особое внимание.

Так же обязательна организация системы сбора конденсата.

Требования к помещению для котла

Газовое оборудование относится к категории взрыво и пожароопасных. Поэтому к помещению, в котором оно будет установлено, предъявляются особые требования.

Прежде всего, оно должно иметь естественное освещение. При этом на каждый кубометр комнаты должно приходиться как минимум 0,03 кв. м проема окна без рамы, то есть только остекления. Окно обязательно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одно обязательное условие – наличие приточной вентиляции, которая может обеспечить смену воздушного объема комнаты в пределах 3 раз за один час. Таким образом загазованность в помещении удастся свести к минимуму.

Кроме того, от мощности выбранного котла зависят объемы комнаты, в которой он будет установлен. Оборудование мощностью 30 кВт и ниже может быть размещено в 7,5 куб. м котельной.

Галерея изображений

Настенный газовый агрегат на кухне

Отдельное помещение для расположения агрегата

Настенный газовый котел в ванной

Правильно установленный агрегат

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочная объемом 13,5 куб. м и выше. Если отопительный прибор будет размещен в квартире, обычно его устанавливают на кухне.

Это возможно, если выдерживаются все требования, предъявляемые СНиПами. Важный нюанс: в этом случае суммарная тепловая мощность от всех находящихся на кухне нагревательных приборов не должна быть выше 150 кВт.

По нормам установки настенных газовых котлов для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не меньше 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оснащенное коаксиальным дымоходом. На кухнях объемом 7,5 куб. м и меньше запрещено устанавливать больше одного нагревательного прибора.

Требования к установке газового нагревательного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм установки гарантирует безопасность эксплуатации

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых комнат огнеупорными прочными перегородками.

Оптимально, чтобы материалы, которыми отделано помещение, имели временной предел огнеустойчивости как минимум в 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые комнаты.

Закрепление газового котла можно осуществлять только на прочное основание. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет размещен отопительный прибор, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от прибора до несущих конструкций составляют 0,5 м до потолка или стен и 0,8 м до пола.

Правила безопасности

Используя печи дровяного отопления, всегда соблюдайте правила техники безопасности

Никогда не оставляйте печи длительного горения в течении долгого времени без контроля, не забывайте вовремя отчищать зольную камеру и подкладывать дрова в топку Уделяйте внимание задвижкам канала дымохода. держите их в открытом положении, пока не начнете разжигать печь Используйте только в холодное время года, ее использование летом нецелесообразно. Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь

причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года

Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь. причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года.

Советы специалистов

В заключении – несколько советов от специалистов.

Как правильно утеплить трубу дымохода газового котла?

Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

Утепление дымоотводов производится разными способами:

1. Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой. Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
2. Металлические дымоходы так же можно изолировать негорючими утеплителями.
3. Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
4. Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

Сведения из нормативных документов, устанавливающих правила проектирования и установки дымоходов

Для кладки дымоходов пригоден морозостойкий глиняный кирпич. Строить каналы из шлакобетонных и других подобных материалов категорически запрещается.

Для присоединения газовых приборов к дымоходам пригодны соединительные трубы из оцинкованной или кровельной стали толщиной от 1 мм и более. Можно также воспользоваться гибкими гофрированными патрубками из металла, которыми комплектуется оборудование. При этом важно, чтобы соединительная труба имела вертикальный участок, длина которого от нижнего уровня патрубка до оси горизонтального участка канала не должна быть меньше 0,5 м. Если высота потолка менее 2,7 м, допускается уменьшение этого расстояния вдвое — для оборудования, снабженного стабилизаторами тяги и до 0,15 м — для приборов без стабилизаторов. Общая длина горизонтальных участков в домах новой постройки не должна быть более 3 м, для старых построек допускается 6 м. Необходимо соблюдать небольшой уклон трубы в сторону отопительного устройства.

Дымоотводящие каналы не должны иметь более трех поворотов, при этом радиус закругления должен быть равным диаметру трубы. Запрещается прокладывать дымоход через жилые помещения.
