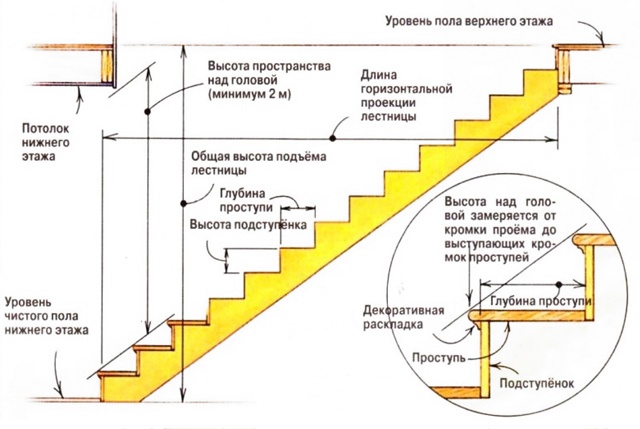

Высота, ширина и длина ступени лестницы по ГОСТ

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. Нужно заполнить представленные поля и программа подготовит чертеж, а также оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

• Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
• Будет ли это лестница с поворотом на 90 (г образная) или 180 градусов (п образная), или прямой марш
• Какова высота подъема
• Какова длина проема в верхнем перекрытии

вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению комфортности лестницы. Увеличивая и уменьшая количество ступеней в каждом марше, вы сможете подобрать оптимальное соотношение данных.

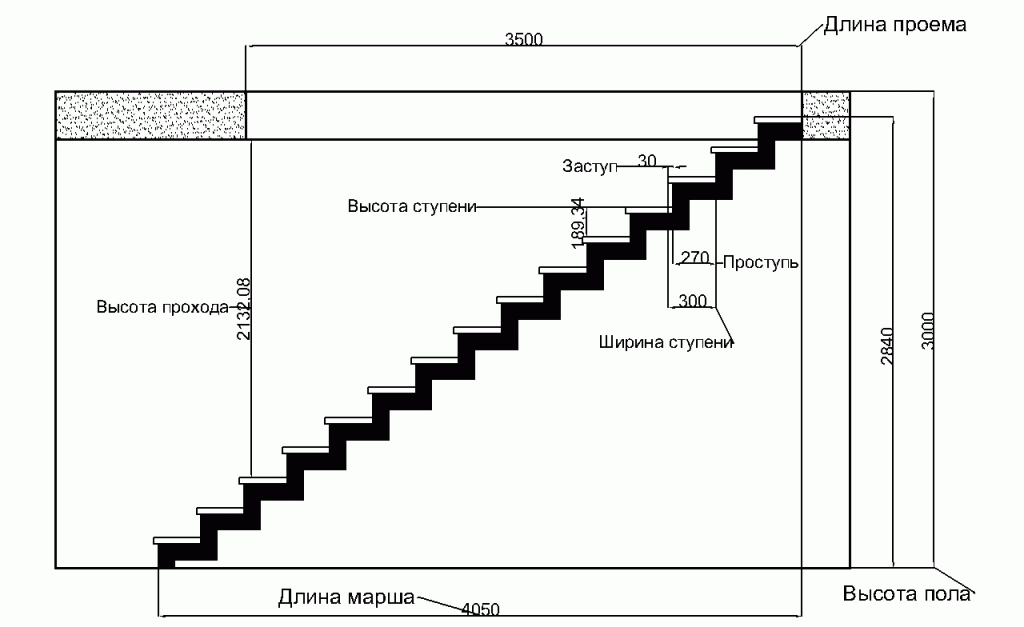

В подготовленном проекте вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длина проступи и высота ступеней. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Виды ступеней

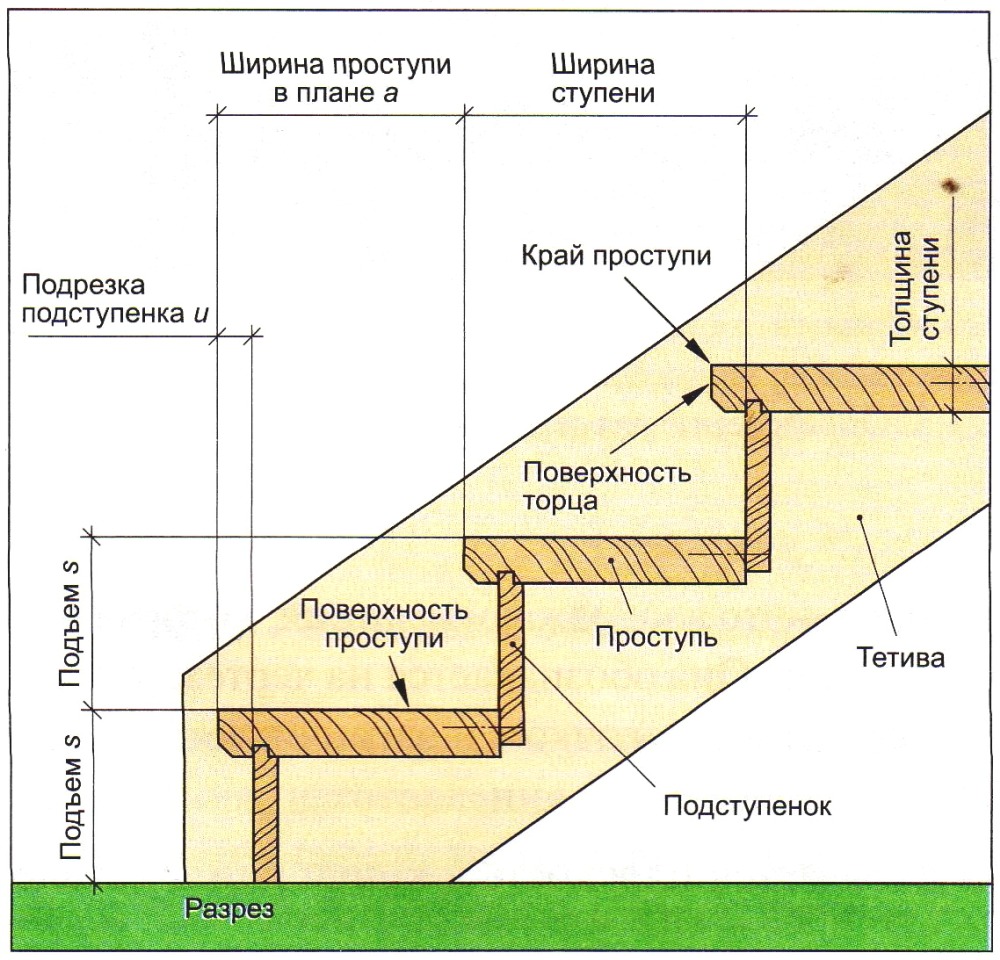

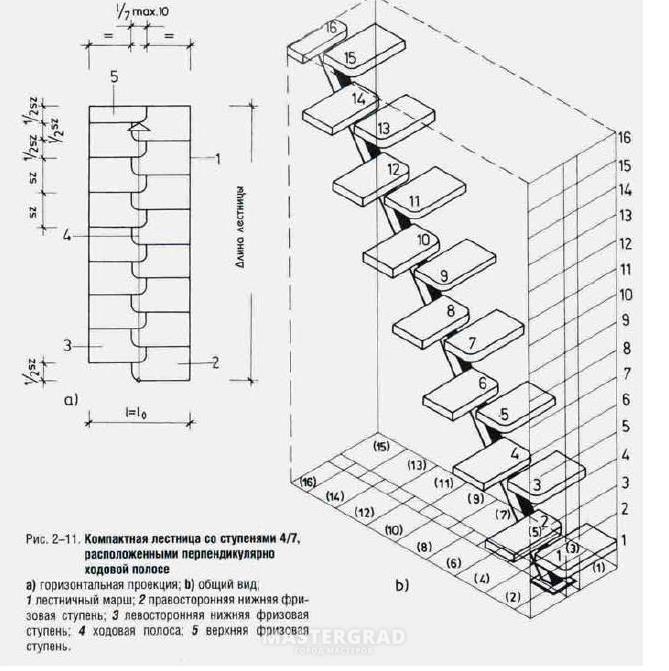

Ступень – основной элемент, из которого состоит лестница. Она состоит из вертикальной и горизонтальной части: первая служит опорой, на вторую становится нога человека. В каждой конструкции есть два вида ступеней:

• фризовые – нижняя и верхняя ступенька, которые служат для удобногоначала движения;
• рядовые – все остальные ступеньки в лестничном марше с одинаковой шириной и высотой.

По типу ступени бывают открытыми и закрытыми.

1. Открытые состоят только из горизонтальной части с просветами между соседними элементами. Они визуально не загружают пространство, создают ощущение легкости, часто применяются в маленьких комнатах.
2. Закрытые состоят из двух частей, соединенных под острым углом. Они смотрятся более массивно и основательно, более надежны, используются на улице, больших помещениях и там, где лестница должна выдерживать большую нагрузку.

Кроме этого, по ширине горизонтального элемента ступени делятся на:

• прямые – с одинаковой шириной проступи;
• забежные – внутренняя сторона проступи уже, чем внешняя, благодаря чему достигается винтовой эффект.

При выборе лестницы нужно также определиться с формой ступней.

1. Прямые – самый распространенный вариант. Проступи прямоугольные, могут крепиться любым удобным способом.
2. Круглые – вариант с кольцевыми проступями. Используются при входах в дом, на веранду, террасу.
3. Трапециевидные – используются для создания закруглений. Хорошо подходят для экономии места.

Виды поворотных лестниц

Многие в курсе, что все лестницы делятся на два основных класса:

• Маршевые конструкции – это те, что имеют прямые участки подъема. Одномаршевые модели, пожалуй, самые удобные в эксплуатации, за исключением случаев, когда подъем получается очень длинным, но они занимают очень много места и могут быть установлены в помещениях большой площади.

Чтобы избавиться от этого недостатка, конструкции делают поворотными, то есть подъем разбивается на несколько частей.

Градус поворота конструкции зависит в основном от места, где лестница устанавливается. Различают следующие варианты – на 90, 180 и 270 градусов. Последнюю модель можно назвать условной, так как повороты делаются в раздельных местах, и, фактически, лестница просто имеет три поворота на 90 градусов.

Такая же ситуация возможна и с моделями на 180 градусов, но, опять-таки, повторимся, что на это влияет место установки лестницы. Как вы понимаете из названия сегодняшней статьи, именно таким конструкциям мы уделим внимание в сегодняшней статье, но это не значит, что мы обойдем вниманием остальные.

• Винтовые лестницы являются поворотными в чистом виде. Тут один сплошной поворот без намека на прямые участки. Эти конструкции рассчитать сложнее всего, но при желании и это возможно без обращения к инженерам.

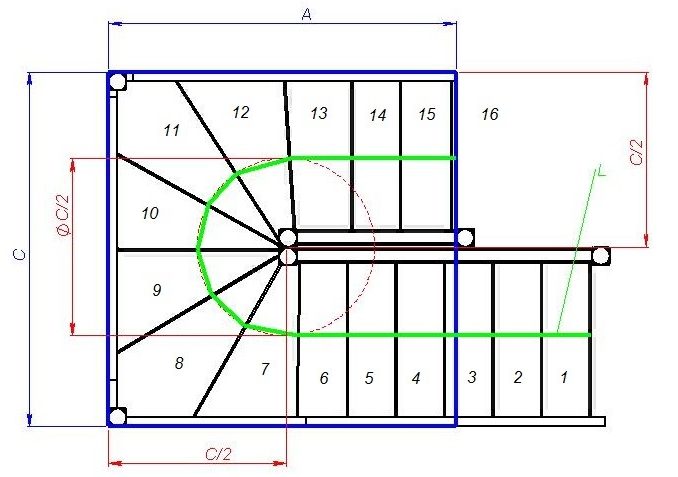

Совет! Далее мы рассчитаем параметры лестницы с забежными ступенями. Этот же принцип будет положен в основу расчета винтовых конструкций.

Что мы можем понять, рассматривая винтовую конструкцию? Конечно же, то, что она занимает очень мало места, и этот факт всегда проектировщики держат в голове, когда им требуется вместить подъем в ограниченное пространство.

Гибридная лестница – маршевый проход в сочетании с винтовым участком

Это были типы лестниц в их чистом виде, но мы знаем, что обстоятельства и нестандартная творческая мысль толкают человека к созданию неординарных вещей. Лестницы не стали исключением, и их разнообразие тоже стало большим.

Такие лестницы называются комбинированными, вариантов их исполнения очень много, но все они включают в себя похожие нестандартные переходы.

Т-образная лестница

• Отдельного упоминания заслуживают т-образные конструкции. Тут вроде бы и повороты на 90 градусов, но в разные стороны. Строительство и расчет такой конструкции может быть очень сложной задачей. Исполняют их в основном в особняках, поэтому и занимаются данной работой профессиональные архитекторы.

Способы разворота лестничной конструкции

Поворот маршевой лестницы может быть выполнен двумя способами:

• Первый – через переходную, поворотную площадку. Данный элемент вы можете увидеть на снимках выше.
• Такие конструкции занимают немного больше места, чем следующий вариант, и получаются при одинаковых размерах проема они немного круче, но в них есть свои преимущества.
• Нормальный горизонтальный разворот позволяет расслабиться во время подъема. Особенно это важно, если он имеет большую протяженность, а восхождение осуществляет маленький ребенок или человек пожилого возраста.
• Если вы осуществляете подъем крупногабаритных вещей, то развернуться на площадке будет намного проще.
• Если сама лестница узкая, то на ней будет сложно расходиться идущим навстречу людям. Это с большим удобством можно сделать именно на площадке, не пачкая стены руками, и не рискуя потерять равновесие без нормальной опоры в виде поручня – такая ситуация будет иметь место, когда лестница в поворотной части примыкает к стенам.
• Поворотную площадку рассчитать, изготовить под нее детали и смонтировать будет намного проще, чем тот вариант, что мы разберем следующим.

Итак, мы узнали, как лестницы могут поворачиваться и для чего это нужно, теперь давайте узнаем, как своими руками сделать расчет лестницы с поворотом на второй этаж.

Установка лестницы к крыльцу деревянного дома

Подготовительные работы

Соблюдение главных этапов по монтажу лестницы для крыльца, позволят сделать конструкцию надежной и долговечной.

Итак, для ее установки необходимо купить:

1. Доски и бруски;
2. Ножовку;
3. Саморезы;
4. Шуруповерт;
5. Уровень;
6. Цементный раствор;
7. Крупные камни или щебенка;
8. Антисептики;
9. Наждачку;
10. Лако-красочные материалы.

На начальном этапе по установке деревянной лестницы на крыльцо необходимо залить фундамент под нее. В местах касания древесины с грунтом, нужно проложить изоляцию в три слоя из цемента, щебеня и песка.

Важно! Под опорные балки перил кладут камни, которые служат защитой древесины от гнили и проседания лестницы под тяжестью своего веса.

1. Следующим этапом по установке будет изготовление деталей.
2. Заготовки делают прямоугольными.
3. Заготавливают куски брусков для ограждений и балясин.

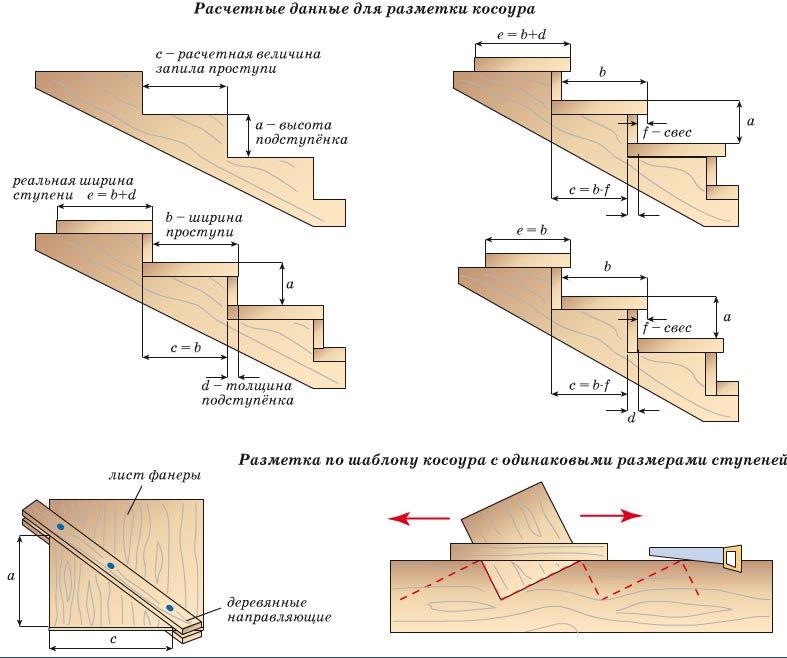

4. Изготавливают косоуры при помощи разметки на лекалах из картона, фанеры или оргалита.
5. Защитная обработка деталей производится с помощью антисептических составов.

Работа по монтажу

Монтаж деревянной лестницы на крыльцо следует начать с установки косоуров, которые закрепляют на верхней площадке крыльца, на части бруса, закрепляя уголками из металла.

Важно! Для увеличения прочности лестницы, косоуры крепят совместно с фундаментом самой конструкции.  Таим образом низ косоуров соединяет с 1-м подступенком и проверяют уровень конструкции.

Фиксация

Далее прикладывают оставшиеся элементы, и фиксируют их цементом.

• Для закрепления деревянных ступенек на крыльцо не используют гвозди, поскольку это грозит деформацией и разрушением лестницы. В работе предпочтительней всего применять саморезы или шип-пазы. Первую ступень устанавливают наверху нижнего подступенка, а каждый последующий опирают на него.
• Простую деревянную лестницу на крыльцо своими руками, на этапе описанном выше, чаще всего завершают и переходят к закреплению перил и козырька. Стойки опоры для прочности фиксируют в точках примыкания к косоурам.
• Перила являются самым слабым местом деревянной лестницы. Для надежности их сажают на саморезы, а стыки проклеивают.

После завершения работ по установке деревянной лестницы для крыльца дома все элементы необходимо отшлифовать и покрыть краской или лаком.

Лестничные ступеньки различают по методу соединения их между собой. Оно бывает валикообразным, прямоугольным, скошенным.

Существует и классификация  за формой:

• в виде клина;
• прямоугольные;
• треугольные;
• округлые.

Окрашивание

Перейти в каталог фасадной краски>>

Важно! При окрашивании соснового материала нужно взять во внимание тот факт, что смолы в древесине пропитываются неоднородно. Поэтому перед нанесением краски или лака, удалите лишнюю смолу на поверхности материала, используя растворитель.

Обработку конструкций из дерева проводят с использованием эмалей, лаков, красок, пропиток. Выбирая средства для финишной обработки  древесины, учитывайте ее вид, выбирайте оттенок близко к натуральному.

Определившись с цветом, переходите к выбору краски. Высоко пигментированная краска для лестницы деревянной на крыльцо  предназначены для перекрытия дефектов, ее наносят поверх шпаклевки. Их недостаток в том, что они скрывают всю красоту дерева.

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

1. Хвойные породы самые недорогие и лучше поддаются обработке благодаря мягкой древесине. Из сосновых пиломатериалов можно делать подступенки, косоуры, опорные стойки; менее прочная и подверженная гниению еловая древесина годится только для подступенков. Самая твердая, прочная и износостойкая «хвоя» – это лиственница, она пригодна для всех элементов.
2. Самые доступные по цене лиственные породы – дуб и ясень. Лестницы из них выдерживают большие нагрузки и при правильном уходе сохраняют прочность и внешний вид много десятилетий. Но из-за высокой твердости пород работать с ними сложнее.
3. Экзотические породы дерева обладают массой достоинств, но они очень дороги, поэтому их лучше не использовать для самостоятельного строительства, а заказать изготовление мастеру.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

• у них очень высокая несущая способность;
• они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

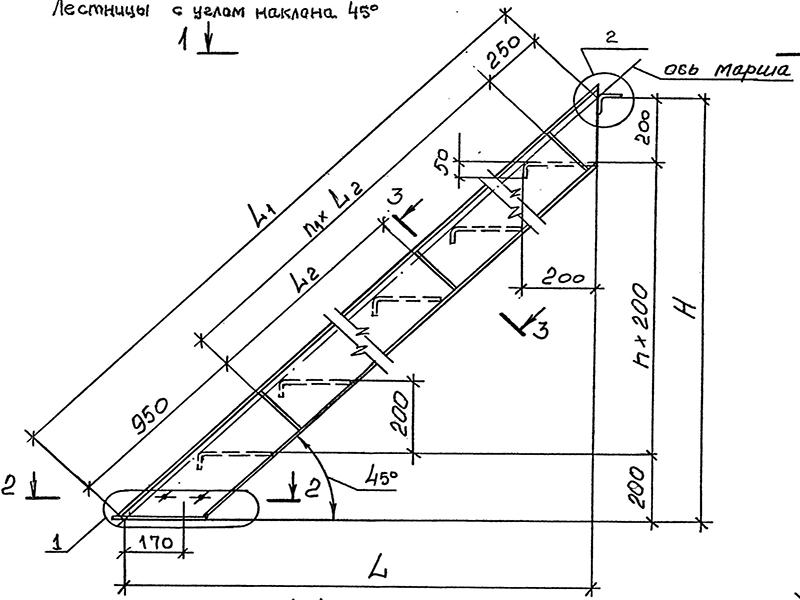

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Как избежать ошибок проектирования

Определяя при проектировании лестницы ширину и угол наклона марша, необходимо учитывать, какой материал будет использован.

Это особенно актуально для лестниц на металлическом каркасе, на которых обычно устанавливают накладные каменные ступени, бетонных, облицовываемых клинкерной плиткой или другим материалом.

Расчёты, не учитывающие его толщины, формата, приводят к перерасходу облицовки, удорожанию сооружения.

Облицовка имеет свою толщину, которую надо учесть в общем размере ступени

Что такое чистый размер

Финишное оформление крыльца делают после сборки, а если это бетон, то после набора прочности.

Остаётся его облицевать, но если толщина материала не учтена, появятся проблемы.

У крыльца должен быть запас высоты

Бетонное основание всегда приходится выравнивать. Толщина заливки вроде бы небольшая, всего 3-5 мм, но она меняет общие пропорции крыльца.

Его высоту нужно рассчитывать, чтобы после выравнивания или наклеивания плитки уровень площадки не поднялся настолько, чтобы мешать открываться двери.

Между нижней гранью и финишной поверхностью должен быть зазор минимум 4 см, что предотвратит затекание воды во время дождя или занос снегом.

Нюансы расчёта облицовки

Уличной лестнице приходится выдерживать повышенные нагрузки, а потому материал для облицовки применяют высококачественный:

• цельные клинкерные ступени;
• керамогранитные плитки для ступеней и площадки;
• древесина твёрдых пород.

Клинкерные ступени – материал дорогой

Нужно заранее знать о толщине и форматных параметрах. Ширину марша можно делать кратной стороне плитки, что позволит укладывать её без подрезки.

Важна толщина межплиточных швов, каждый из которых 3 мм.

Расчёт размеров бетонного марша с учётом толщины раствора и облицовки

Если плитка не квадратная, а прямоугольная (допустим, 30*60 см), её кладут меньшей стороной по ширине ступени, а большей – по длине.

Глубина проступи 300 мм. Малоформатную плитку, например, 25*33 см можно укладывать любой стороной, всё зависит от ширины ступени – 25 см, или 33.

Многие производители, особенно керамогранита, делают в одной серии плитки с крупным и мелким форматом. Иногда наилучший вариант получается при комбинировании, только одна из сторон должна иметь общий размер.

Между широкими плитками есть узкие вставкиСтандартный выбор элементов облицовки для лестниц

То же самое с подступенками. Для облицовки делают и прямоугольную плитку. Размеры сторон соответствуют стандартной высоте подступенка.

У каждого производителя свои форматы, если у плитки российского производства сторона будет 300*300 мм, импортная может быть хоть близкой, но не точно такой. На примере сверху формат 294*294 мм. Стандартов тут нет.

Если заранее учесть все и просчитать ширину марша, можно неплохо сэкономить на безотходной облицовке, при которой подрезка идет только на наружных углах (если они есть).

При правильном расчёте подрезка плиток будет только на углах

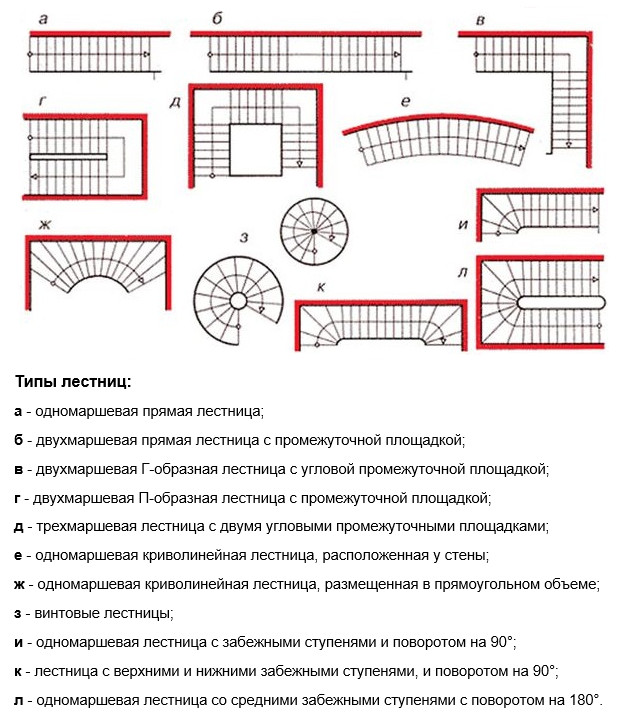

Основные виды лестничных конструкций

Многообразию лестничных конструкций можно порадоваться. Основные их типы учитывают в программах для расчёта лестниц. Удобство маршевых заключается в их практичности, винтовых лестниц — в их изысканности и изяществе, а также экономии полезной площади. Преимущество комбинированных конструкций состоит в удачном сочетании элементов всех других конструкций и максимального уровня интерьерного решения.

Маршевая лестница Винтовая конструкция Комбинация элементов всех конструкций

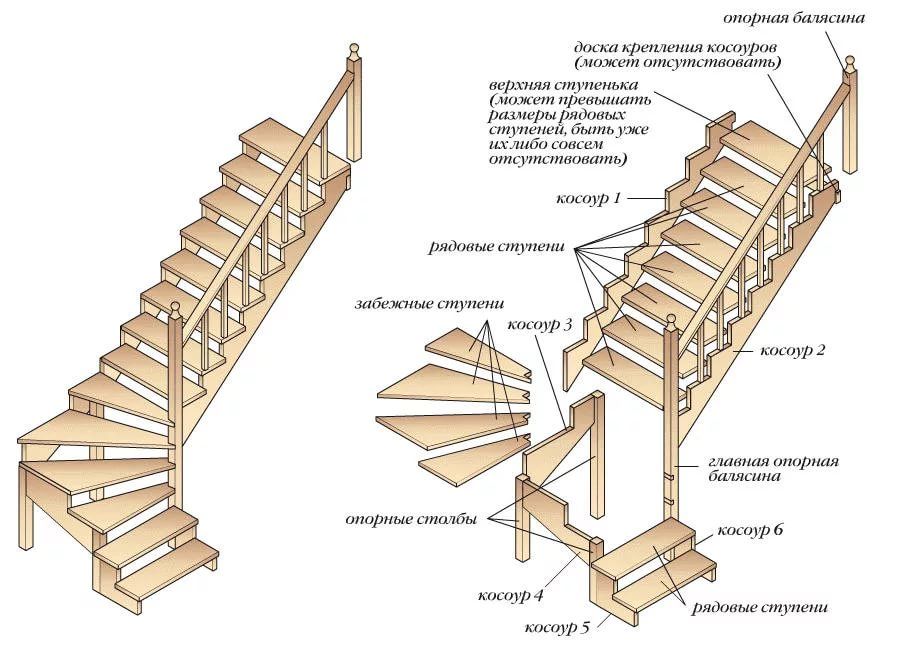

Лестничные конструкции учитывают несущие элементы, а именно косоуры, которых может быть один или два, тетивы, больцы, комбинацию элементов. Расчёт лестницы на второй этаж своими руками может стать трудной задачей при проектировании сложных конструкций. Важно помнить, что любые расчёты должны опираться на строительные нормативы для вашего удобства и безопасности.

Чертеж деревянной лестницы с забежными ступенями в масштабе

В местах крепления широких концов забежных ступеней к пристенной и угловой тетивам потребуются «расширители» тетив. Трудность состоит в расчете размера расширителей и местах их присоединения к тетиве. Вспоминаем школьный курс черчения.

Масштаб 1:10 поможет нам поместить на лист А4 в портретной ориентации и пристенную, и угловую тетивы. С помощью масштабной или, как я предпочитаю, обычной линейки с делением всех размеров на 10 действуем в следующем порядке.

Рис. 4: Начертим два «комплекта» (один для пристенной, другой для угловой тетивы) тонких горизонтальных линий поперек листа; расстояние между линиями должно быть 20,4 мм (высота проступи и подступенка 204 мм, деленная на 10). Затем начертим вертикальные параллельные линии, обозначающие забежные и 3 прямые ступеньки и прилегающую тетиву.

Рис. 5: Начертим толстыми линиями проступи и подступенки, пронумеруем их и тонкими линиями соедините кончики прямых ступенек.

Рис. 6: Теперь толстыми линиями начертим тетивы. Их верхние кромки на чертеже забежной деревянной лестницы, должны отстоять от тонких линий на 6 мм (реальные 60 мм) и быть параллельными им. А нижние кромки на чертеже должны быть параллельными нижним и отстоять от них на 24,4 мм (реальные 244 мм).

Для вычерчивания уширенных переходных участков замеряем и помечаем расстояния равные высоте ступенек сверху и снизу ступени № 5 (там, где она встречается с прилегающими тетивами). Теперь можно начертить криволинейный участок кромок, которые назовем «переходными».

Рис. 7: Завершаем расчет и чертеж деревянной лестницы с забежными ступенями вычерчиванием расширителей – доски, которые потребуются для увеличения тетив до требуемых размеров.

Завершив расчет деревянной лестницы с забежными ступенями, выполнив ее разметку и чертеж в масштабе, мы узнаем, как будет выглядеть изделие в целом, и размеры забежных ступеней (рис. )

Нормативные требования к проектированию и устройству лестниц

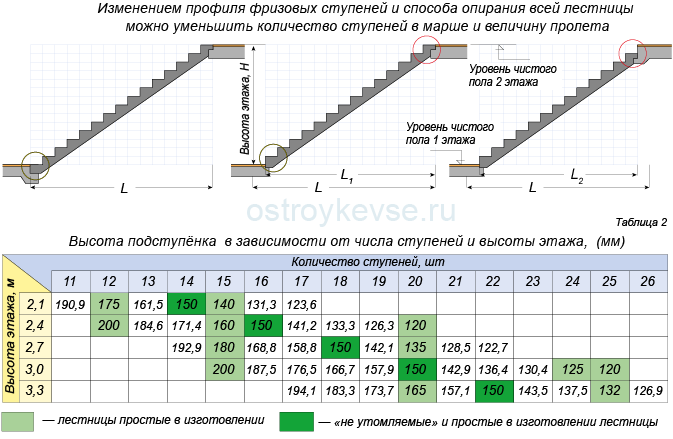

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

• Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
• Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
• По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

Ширина пролета зависит от назначения лестницы

• Каждый пролет должен иметь не менее 3 и не более 17 ступеней.

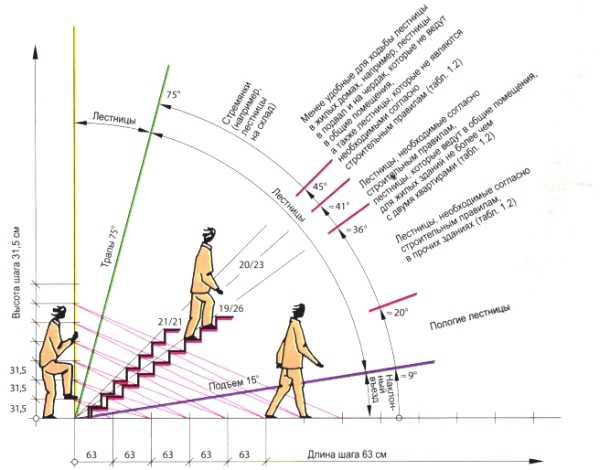

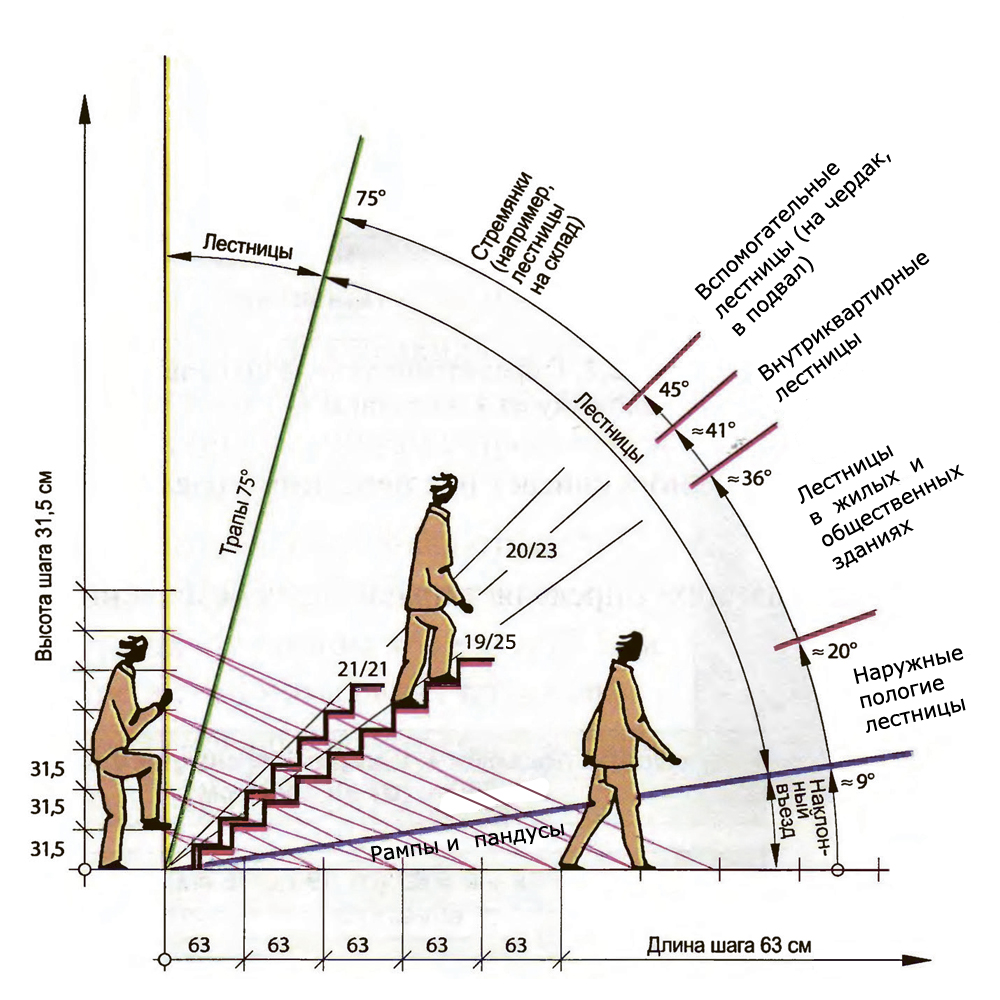

• Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Рекомендованные угла подъема для лестниц разного назначения

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

• На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
• Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

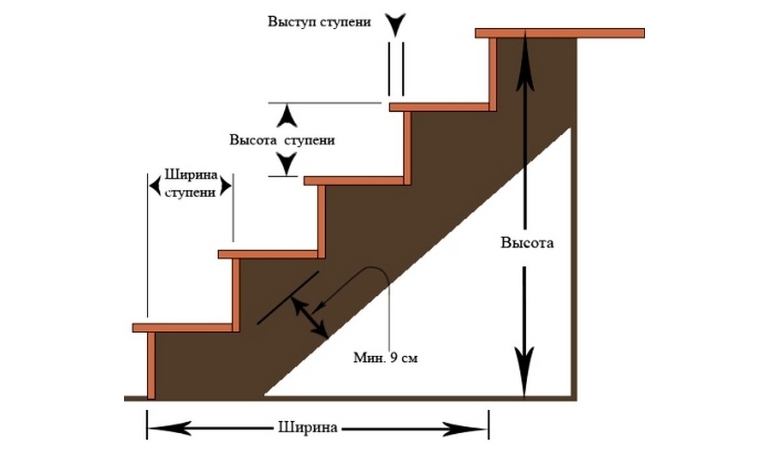

Требования к ступеням

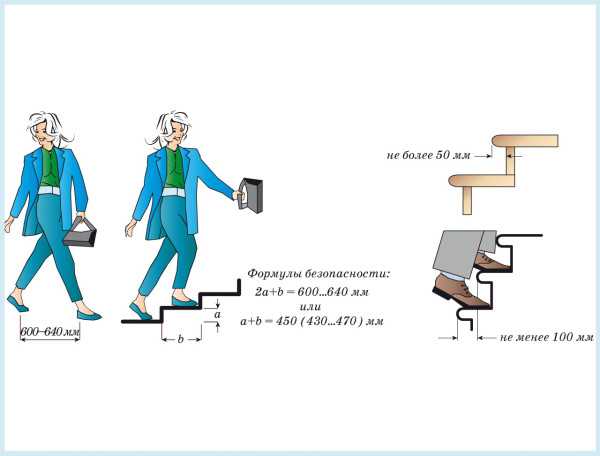

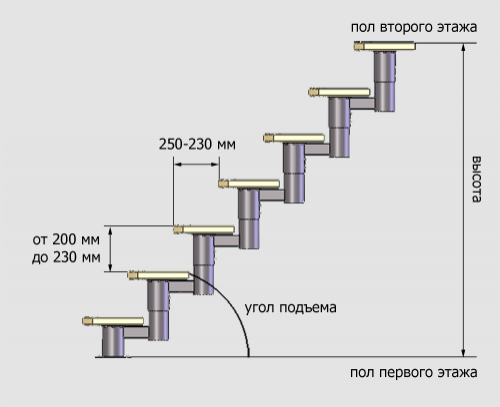

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

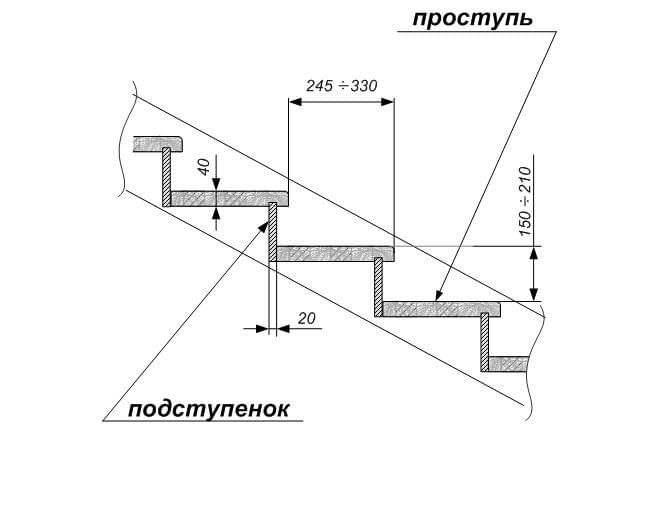

• Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

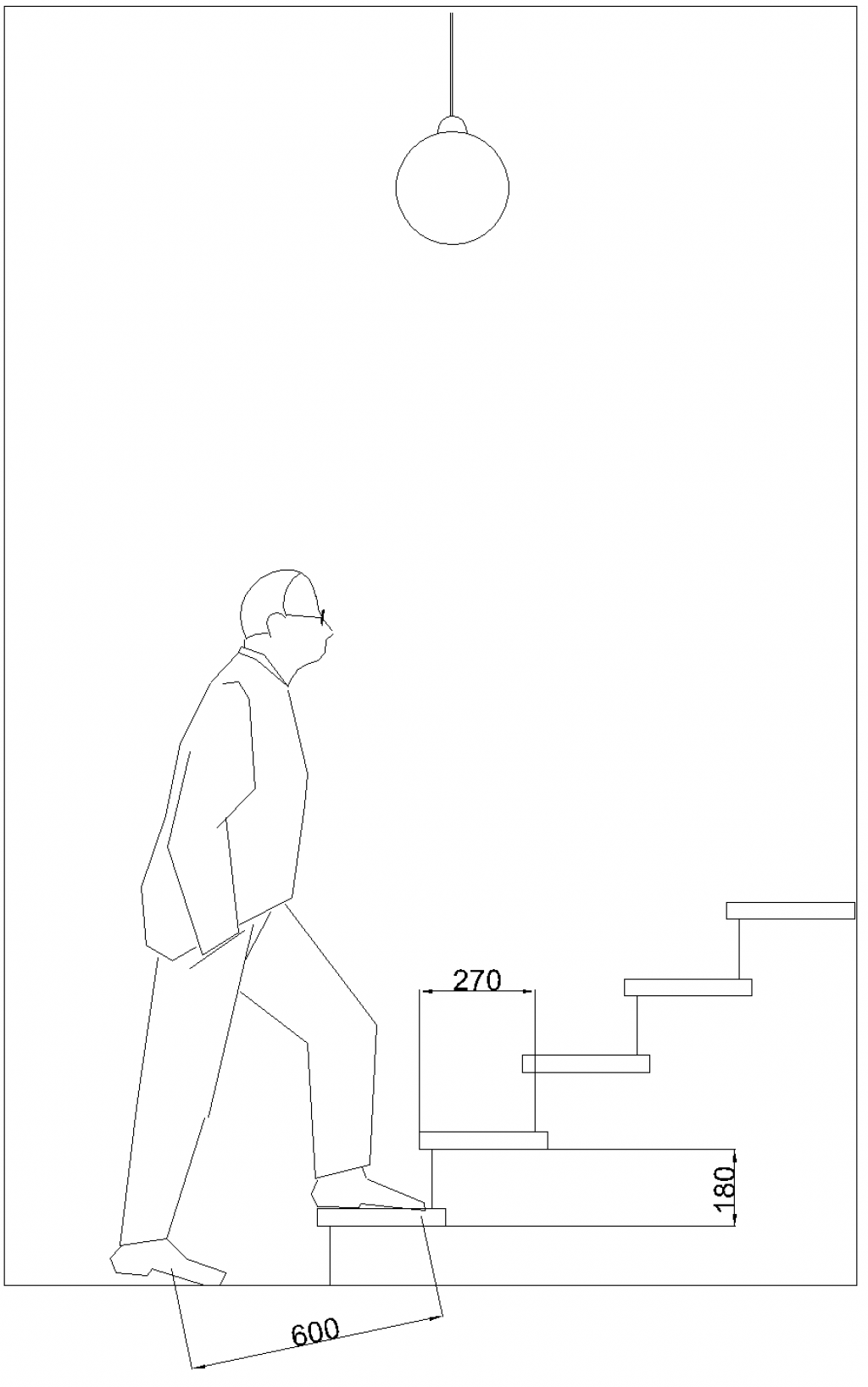

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться.

• Оптимальная высота ступени по стандартам – 15-20 см.
• У забежных ступеней узкая сторона должна быть не менее 10 см.
• Выступ (навес) ступени не должен быть более 3 см.
• Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
• Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Какими бывают недостатки бетонной лестницы

Помимо большого количества положительных сторон бетонных лестниц, здесь также можно отметить и некоторые минусы конструкции. В первую очередь речь идёт о следующем:

• если хозяин дома захочет самостоятельно провести монтаж конструкции, без профессиональных навыков и опыта у него это не получится, особенно если необходимо соорудить сложную, с точки зрения архитектуры, лестницу;
• эксплуатировать такое сооружение можно только после того, как бетон полностью просохнет. Поэтому придётся подождать некоторое время, которое зависит от количества используемого материала;
• изготовление опалубки также потребует некоторых временных затрат, чего нельзя сказать о случаях с деревянными или металлическими конструкциями;
• чтобы уберечь поверхность от сколов и улучшить внешние показатели, придётся потратить дополнительные средства на проведение облицовочных работ;
• из-за большого веса конструкции необходимо усилить фундамент и обеспечить поверхности достаточную силу для того, чтобы она смогла выдерживать большие нагрузки.

Не забываем усилить фундамент

Подробный расчет лестницы с забежными ступенями

Изготовить лестницу можно своими силами или при помощи мастеров, но в любом случае начало работ следует отложить, пока не выполнен расчет лестницы с забежными ступенями. Сделать это можно следуя инструкции на этой странице.

Графический метод

Рассчитать параметры лестницы можно графическим методом, который сводится к тому, что конфигурация будущих поворотных ступеней и примыкающих к ним вычерчивается на чертеже в масштабе. Для примера сделаем расчет лестницы с забежными ступенями на 90о.

Этапы расчета поворота лестницы на 90о:

• В масштабе чертим прямоугольник со сторонами, которые соответствуют габаритным размерам будущей лестницы. С учетом стороны поворота откладываем ее ширину (l) вертикально и горизонтально, а затем из отмеченных точек проводим линии, параллельные сторонам прямоугольника до точки пересечения. Соединяем эту отметку с вершиной угла (С). Линию продлеваем и на ней находим точку, из которой с радиусом r выполняется соединение сторон лестницы. Это будет точка (А). После этого убираем все вспомогательные линии;

Разметка контуров лестницы

• Проводим центральную линию лестницы (авс), по которой оценивается удобство лестницы. Радиус поворота средней линии должен находиться в точке (А);

Разметка средней линии

• По средней линии от точки (в) откладываем отрезки, по ширине равные глубине ступеней (хорды). Выполняем их нумерацию, начиная от первой поворотной. Чтобы забежных ступеней было меньше, линия (АС) должна делить центральную ступень пополам. Затем, по разметке на средней линии (отметки 1 – 7) условно обозначаем ступени;

Обратите внимание! Называем разметку условной, так как для поворотных ступеней конфигурация будет изменена.

План лестницы с условным нанесением ступеней

• По границе ступени, после которой будет проводиться корректировка размеров, ставим точку (Е) и откладываем линию по ее краю до пересечения с линией (АС). Это будет точка (В);

Определение точки (В)

• Начиная от точки (А) прочерчивается линия (АD). Этот отрезок может иметь любой угол наклона. По этой линии, начиная от точки (А), откладываем точки 2 – 5 на расстоянии от точки (А), равном соответственно двум, трем и четырем частям. Размер этой части выбирается произвольно;

Разметка отрезка (АD)

• Соединяем точку (D) и точку (В). Параллельно этой линии из точек 2, 3, 4 и 5 проводим линии до пересечения с отрезком (АВ);

Разметка отрезка (АВ)

• Точки пересечения параллельных линий на отрезке (АВ) соединяем со ступенями, имеющими те же номера, что и разметка (АD) и доводим эти линии по всей их ширине. Эти линии и есть искомая конфигурация поворотных ступеней.

Итоговый чертеж для поворота на 90о

Расчет поворота на 180о использует тот же метод, что и на 90о. Точно так же по центральной линии лестницы делается разметка глубины ступеней.

Определяются ступени, которые сохранят свой размер и те, которые будут забежными.

Для таких ступеней и проводится корректировка для получения плавного перехода.

Чертеж для поворота на 180о

Отличие в том, что отрезок (DВ) заканчивается в месте пересечения прямых ступеней.

Из точки (А) под любым наклоном проводится прямая (АС) и по той же методике, что и для поворота в 90о откладываются отрезки по числу деталей, конфигурация которых должна быть изменена.

В конце этих отрезков ставится точка (С) и соединяется с (В).

Параллельно (ВС) из точек 3 – 7 проводятся прямые до отрезка (АВ), а затем через точки с соответствующими номерами на средней линии на всю ширину лестничного марша проводят прямые, которые и определяют окончательную конфигурацию поворотных ступеней.

Как быстро рассчитать параметры лестницы

Графический метод расчета в любом случае дает некоторую погрешность, которая может потребовать подгонки конструкции уже на этапе строительства.

Это происходит из-за того, что чертеж выполняется в масштабе и небольшая ошибка существенно скажется при перенесении на изделие обычных размеров. Тот же результат можно получить, если выполнить расчет лестницы с забежными ступенями онлайн.

В этом случае все вычисления проводит компьютер на основании данных о размерах проема для лестницы и расстояния между этажами. Для этого надо использовать специальный калькулятор.

Специальная программа по данным замеров сделает детальный расчет всех элементов, который при желании можно получить на электронный адрес. После этого останется только точно следовать чертежу.

Порядок действий для расчета на калькуляторе:

• Провести замер исходных данных;
• Полученные данные занести в ячейки той части поля программы, где есть запрос о данных для расчета;

Внесение данных в программу

• После внесения всех данных, которые запросила программа, нажать кнопку «Рассчитать», которая обычно находится под данными для расчета. После этого появится чертеж, который можно сохранить и отправить на свою почту.

Обратите внимание! Расчет можно повторять много раз, пока не будут определены идеальные параметры лестницы.

Каким бы ни был способ расчета конструкции, в результате должен быть получен чертеж, который позволит создать лестницу без перекосов, с надежными креплениями, способную выдержать постоянные нагрузки.

Ширина (глубина) проступи

Перед тем, как рассчитать лестницу на второй этаж следует определить глубину проступи. Это одна из базовых величин. Ширина ступени должна обеспечивать безопасное положение стопы во время движения. При малой величине нога будет скользить вниз, что опасно падением, при большой – проваливаться. В любом случае ходьба будет неудобной. Оптимальный размер ступени колеблется в пределах 20 – 32 см. При проектировании лестниц используют тонкость, дающую возможность экономить материал. Это нависание ступеней над нижней поверхностью. Для деревянных лестниц нависание составляет не более 3 см, для железобетонных – 5 см.

Основные параметры, необходимые для вычисления размеров безопасной конструкции

Из чего состоят ограждения

Ограждения состоят из таких элементов:

• опорные стойки;
• балясины;
• перила.

Высота перил по ГОСТ Опорные стойки функциональны, к ним крепятся другие детали ограждения. Они могут украшаться декоративными элементами, например, шарами.

Балясины выполняют функцию ограждения. Они могут быть интересно декорированы.

• Поручни деревянные
• Поручень деревянный
• Деревянные перила

Поручни являются опорой для рук.

Какие бывают перила

По оформлению различают такие виды перил:

• классические – на опорных стойках;
• сплошные – в виде сплошных панелей;
• художественные – пространство между стойками заполнено декоративными элементами.

Металлически перила

Перила делают из:

• дерева;
• металла;
• камня;
• стекла.

Кованные перила для лестницы

Самые распространённые варианты – деревянные или металлические.

Поручни из дерева приятны на ощупь. Это экологически чистый материал. Он используется для перил в частных домах и квартирах, так как дерево чувствительно к перепадам температур и влажности.

Металлические перила прочные и долговечные, они служат до 30 лет. Чаще всего ограждения делают из нержавеющей стали. Этот материал не подвержен коррозии, его не надо дополнительно красить. Такие перила устойчивы при ударах, взрыве или пожаре.

Перила из метала

Часто в лестничных ограждениях можно встретить комбинацию и двух материалов. Опорные стойки и балясины выполняют из металла, а перила – из дерева.

Конструкция перил зависит от конструкции лестницы.

У традиционных маршевых лестниц перила состоят из прямых конструкций.

У винтовых лестниц прила имеют изогнутую форму.

Общие требования к размеру перил для лестниц

Перила как часть ограждения должны быть на всех лестницах, у которых больше трёх ступенек. Также они должны быть на открытых лестничных площадках. Если лестница установлена вплотную к стене, ограждения необязательны, но желательно сделать настенные поручни.

1. Толщиной круглый поручень должен быть не менее 5 сантиметров в сечении. Перила прямоугольного сечения толщиной будут от 2,5 до 3 сантиметров.
2. Внизу и вверху лестницы перила должны выступать на 30 сантиметров. Выступающие участки должны быть горизонтальными.
3. Расстояние от стены до перил – 5-7 сантиметров.
4. Поручни при пандусах обязаны быть строго параллельны пандусу.
5. Концы перил рекомендуется делать закруглёнными.
6. Поверхность должна быть гладкой, без частей, за которые можно зацепиться.

Деревянные перила по ГОСТу

Плюсы калькулятора для расчета монолитной лестницы

Самым простым и удобным способом для выбора и расчета бетонного изделия является калькулятор онлайн лестницы. С его помощью можно рассчитать все необходимые элементы в течение нескольких минут. Но такой расчет может быть только предварительным. Для изготовления лестницы следует обратиться к профессионалам, которые выполнят визуализацию проекта, бесплатный 3D дизайн и расчет конструкции.

Лестница, спроектированная и рассчитанная нашими специалистами, будет отвечать:

• Требованиям безопасности;
• Положениям ГОСТ;
• Нюансам планировки.

Калькулятор для лестницы может учитывать различные пожелания заказчика. При разработке индивидуального проекта учитываются свойства материалов для изготовления, облицовочные материалы и т.д.

Компания ДНК Спираль имеет большой опыт работы в изготовлении бетонных лестниц с нуля в Москве и Московской области. У нас работают только высококвалифицированные сотрудники, которые постоянно повышают свой профессиональный уровень. Мы работаем с качественными материалами и предлагаем гарантию 18 лет.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

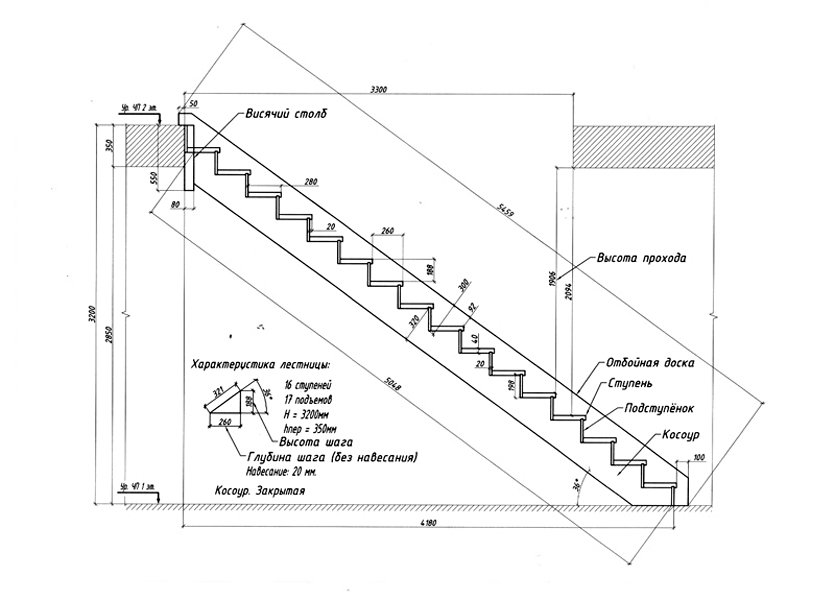

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Составные части и особенности сборки

Косоур

Конструктивный элемент, являющийся основой модульной лестницы. Для изготовления своими руками следует выбрать его цепной вариант (устройство показано на рисунке). Один из плюсов – возможность стыковки модулей под разными углами. Это позволяет возвести лестницу любой формы и конфигурации, под особенности конкретного помещения.

Возможных инженерных решений для косоура, монтируемого своими руками, два.

При составлении чертежа модели с кронштейнами следует учесть, что для придания прочности всей конструкции примерно через каждые 1,5 м нужно устанавливать вертикальные опоры. Исключение лишь для стен из ЖБИ или кирпича. И то, при условии, что кронштейны достаточно мощные.

Специфика сборки лестницы

Составная конструкция

Соединение модулей производится по принципу «труба в трубу». Дополнительно лестница усиливается пластинами (уголками) и крепежными деталями.

Плюсы

• Несложная технология монтажа.
• Быстрая сборка модульной лестницы.

Минусы

• Постепенная деформация пластин от постоянной нагрузки приводит к «провису» всей конструкции. Как результат – необходимость регулярного ремонта.
• Регулировка шага ступеней невозможна. Поэтому чертеж модульной лестницы должен быть составлен максимально точно.
• Сложно добиться правильной геометрии собранной своими руками конструкции. Практика монтажа показывает, что некоторой кривизны лестницы не избежать.

Принцип «струбцины»

Технология достаточно новая, поэтому и нечасто реализуемая. Отличие в том, что все фланцы подвижны, и их можно развернуть на определенный угол. Такое инженерное решение позволяет производить точную подгонку лестницы по месту установки уже после сборки всех ее комплектующих. То есть менять такие параметры, как интервал между ступенями, их длину.
