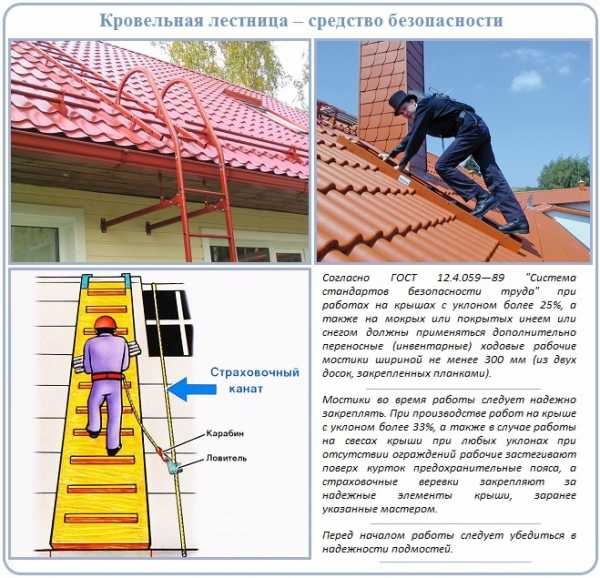

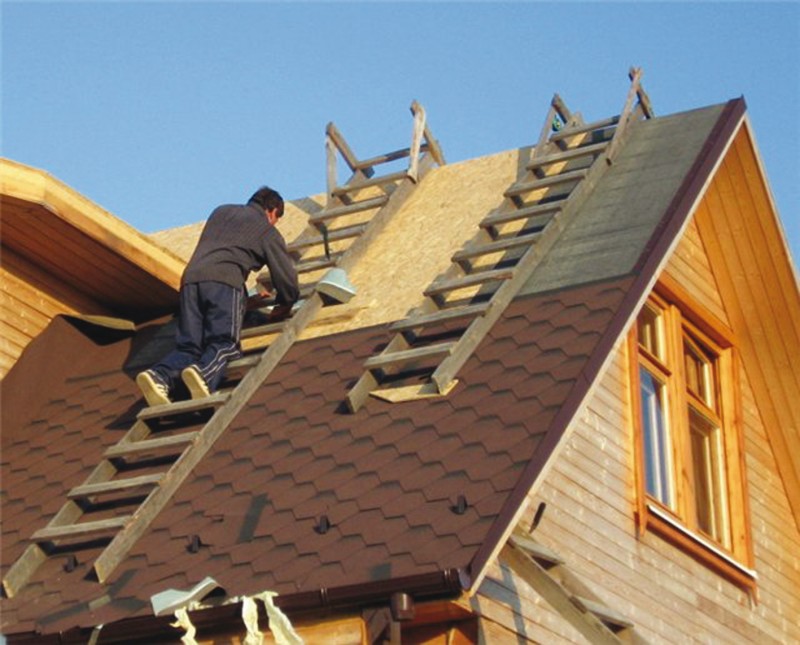

Кровельная лестница для работы на крыше дома своими руками

Другие статьи

Монтаж натяжного ПВХ потолка в каркасном потолок стал уже привычным и для слуха и практически. Многие из нас знакомы с ним, так как он установлен в вашем жилище. Монтируется он и в каркасном доме. Он практичен, удобен, ли гражданам России строить дома самостоятельно? недовольны уровнем качества индивидуальных домов, возведенных хозспособом. И хотят запретить такое строительство гражданам для фасада фибросайдинга Дековер для монтажа на фасады домов в Севастополе и Крыму. Долговечный стойкий цвет и вид вашего дома даже под воздействием УФ-лучей, активного крымского солнца. О сай…

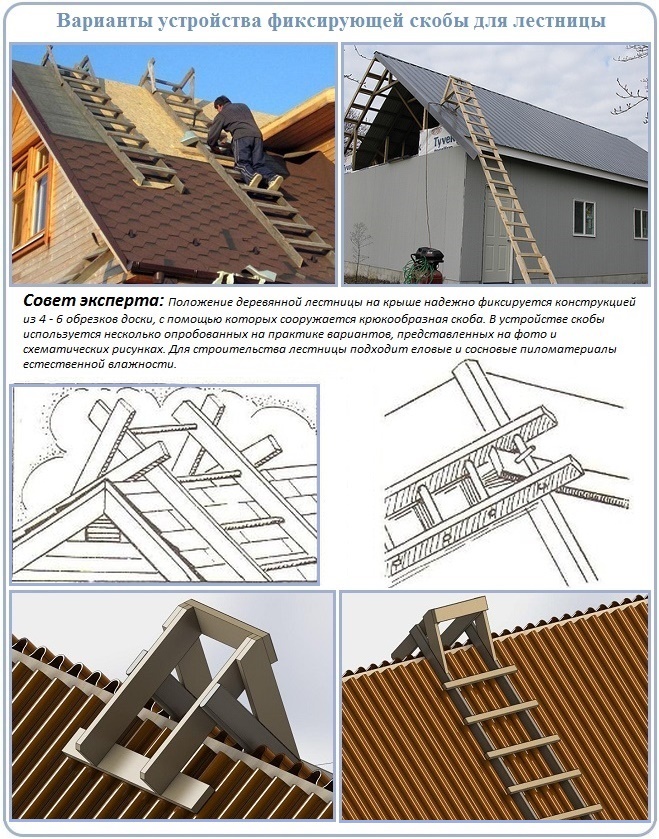

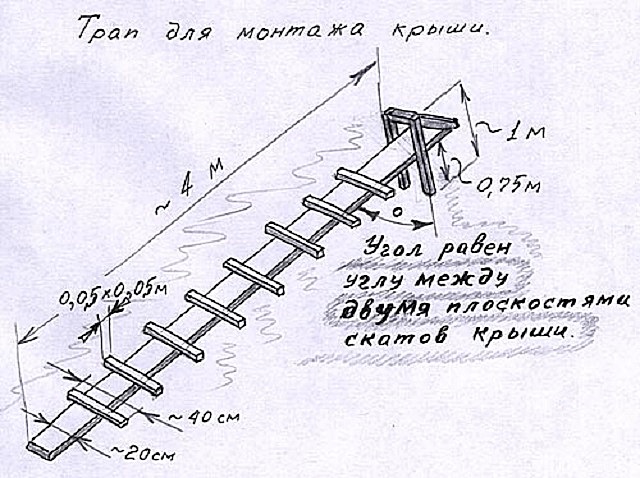

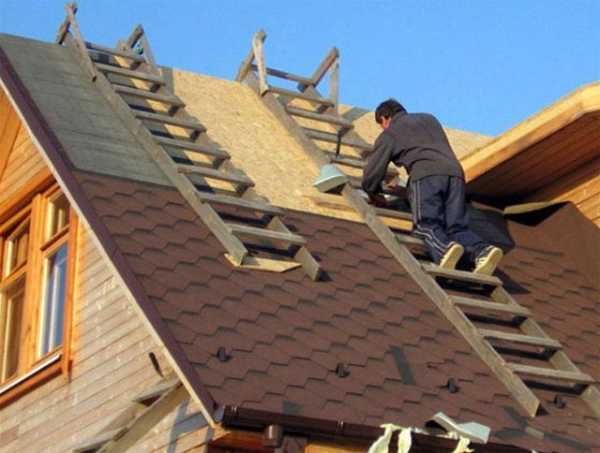

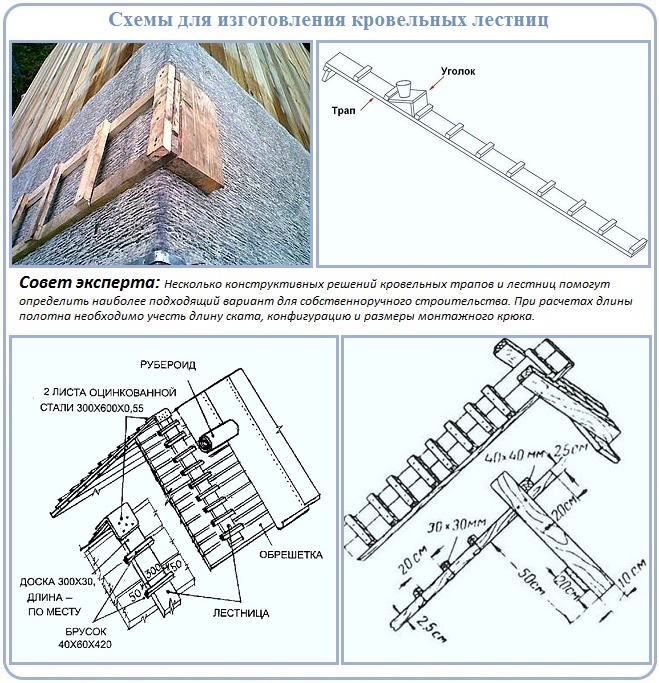

Советы — как сделать лестницу на крышу

Даже после того, как кровельные работы на крыше будут закончены, лестницы для монтажа кровли все равно пригодятся, например, для установки антенны на крыше. проведение ремонта. Основное их назначение – создание надлежащих условий для выполнения работ и предохранение человека от травм, связанных с падением, но помимо этого, данное приспособление защищает кровлю от повреждений, которые могут появиться от обуви или инструмента. Например, полимерное покрытие на поверхности шатровой крыши легко деформируется — на нем под весом человеческого тела появляются следы, а с битумной черепицы осыпается каменная крошка, нарушается гидроизоляция.

Зачем он нужен?

Колодезный домик выполняет сразу две функции:

1. Практическую.
2. Декоративную.

В первом случае он предотвращает попадание внутрь пыли, грязи, листвы, насекомых, химических осадков, прямых солнечных лучей и снега. Более того, вода в открытой шахте в зимнее время замерзнет.

Если говорить о второй функции, то верхняя часть колодца может быть оформлена или отделана согласно экстерьеру вашего дома. Используют самые разные конструкции, например такие варианты дизайна:

• в греческом стиле;
• резной;
• в виде бочки;
• из бревна;
• из бруса;
• теремок и прочие.

Составляем проект беседки из бруса

Любое строительство следует начинать с составления схем, планов, чертежей. Это позволит рассчитать необходимое количество материалов и предотвратить возможные ошибки.

Для наглядности удобно выполнить трехмерную модель каркаса беседки в любой из специализированных программ, например, КОМПАС-3D. Для односкатной постройки квадратной формы она будет выглядеть примерно так, как представлено ниже.

Трехмерныя модель каркаса беседки из бруса сечением 100х100 мм

На сборке в группы выделены следующие одинаковые элементы:

• красным – продольные брусья нижней обвязки;
• зеленым – 3 поперечных бруса в основании беседки и 2 для верхней обвязки (пазы тех и других сделаны идентично);
• синим – 6 коротких вертикальных опор;
• желтым – 4 передних стойки;
• фиолетовым – 2 верхних горизонтальных бруска по бокам.

Как сделать стремянку?

Чтобы стремянка получилась надежной и прочной нужно использовать исключительно качественные материала, а также относиться к выполнению работы с осторожностью.

Для изготовления стремянки потребуется:

• ножовка с мелкими зубцами;
• рулетка;
• карандаш;
• угольник;
• дрель;
• молоток;
• наждачная бумага;
• саморезы, болты, гайки, шайбы;
• 2 кусочка цепи;
• полукруглые скобы;
• сосновые брусья с размером сечения 40х70 мм, а также с размером 30х60 мм для перекладин и 30х50 мм для распорки.

Выполняется работа таким образом:

1. На ровную площадку нужно выложить на ребро 2 бруса, размер сечения, которых составляет 40х70 мм, а длина не менее 200 см. Расстояние между нижними концами должно составлять 520 мм, а между верхними 320 мм.
2. После, на брусья нужно нанести разметку, где будут установлены будущие перекладины. Для этого нужно отметить гнезда для перекладин. После гнезда выпиливаются ножовкой на глубину 20 мм, при этом равномерность выпиливания проверяется при помощи угольника.
3. В заготовленные гнезда вставляются брусья размер сечения, которых составляет 30х60 мм, а длина около 60 см. перекладины нужно закрепить с помощью саморезов или гвоздей, а лишние концы перекладин отпилить по уровню основы.
4. Подобным образом нужно изготовить вторую часть стремянки. В завершение останется лишь сделать между ними специальную перекладину, которая будет удерживать стремянку в разложенном виде.

Дополнительные составляющие

В нижней части стропила опираются на мауэрлат. Они разделяются на накосные и боковые. Вертикальная опора – это шпренгель, он поддерживает накосные стропила. Подкосы – это доски, которые должны располагаться под углом в 45° к горизонту. Подкосы представляют собой распорки между балками перекрытий или лижнем и стропилами. Составляющие следует соединить между собой металлическими уголками или накладками, они фиксируются гвоздями, резьбовыми шпильками с гайками или саморезами.

Строительство перголы из дерева

Для сооружения деревянной конструкции понадобится столярный инструмент, антисептическое средство для защиты древесины, чертёж и качественный материал. При строительстве опорных столбов используют брус сечением 150х150 мм, а для поперечных балок подойдут доски 50х150 мм. Перекладины изготавливают из досок 50х100 мм. Крепление элементов осуществляется с помощью саморезов длиной 150 мм и 75 мм.

Для ширмы можно использовать доски с теми же параметрами, что и для навеса

Создание деревянной или металлической перголы предполагает бетонирование опорных столбов. Для этого понадобятся садовый бур, ёмкость для замешивания цементного раствора. Комплекс работ заключается в следующем:

1. На месте будущей постройки отмечают контур сооружения, используя верёвку и колышки. При это отмечают точное расположение углов, устанавливая на месте столбов колышки.

   Расстояние между столбами подбирается индивидуально, например, около 1,5 м

2. На месте будущих столбов выкапывают ямы глубиной около 70 см, а диаметр углублений должен быть на 10 см больше диаметра столбов. На дно насыпают гравий слоем 5–10 см, а затем помещают опалубку из асбестовых труб или свёрнутого рубероида. Строительным уровнем проверяют ровность опалубки, а далее формы заливают бетоном, устанавливая регулируемые анкера для последующего монтажа столбов.

   Все столбы должны быть расположены на одном уровне

3. Бетон высыхает несколько суток, а пока изготавливают перголу из бруса. Для опор используют детали сечением 100х100 или 150х150 мм. Их отпиливают соответственно необходимой высоте конструкции. После высыхания бетона монтируют стойки на анкера специальными винтами, которые называют «глухари».

   Площадку под беседку стоит выложить тратуарной плиткой

4. Опорные балки кровли изготавливают из досок 50х150 мм. Их длина должна быть больше ширины перголы на 60 см, так как с каждой стороны балки выступают примерно на 30 см. Концам элементов можно придать фигурную форму с помощью лобзика.

   Балки могут иметь фигурную форму на концах

5. Балки фиксируют саморезами или болтами и с использованием строительного уровня проверяют ровность установки.

   Фиксация балок проводится с помощью болтов

6. Поперечные балки делают из досок 50х150 мм. Количество таких элементов определяется в зависимости от того, что расстояние между ними должно составлять 30 см. На нижней части поперечин выпиливают пазы глубиной около 3–4 см.

   Пазы должны быть точными, ведь от этого зависит легкость монтажа балок

7. Поперечины закрепляют саморезами длиной 150 мм. Таким образом размещают эти элементы по всей кровле перголы.

   Одинаковые поперечины крепят по всей кровле беседки

8. В следующем ряду перекладины монтируют с шагом 60 см. В элементах делают пазы, а при установке дополнительно закрепляют их саморезами. Заключительный этап работ предполагает окрашивание, оформление конструкции.

   Перекладины для последнего ряда изготавливают так же, как и для первого

Видео: строительство крытой перголы-беседки из дерева

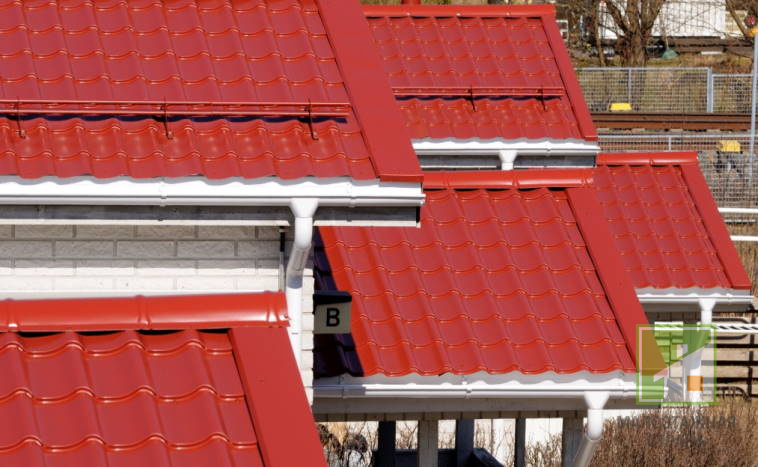

Проект и расчет водостоков

При прокладке любых инженерных коммуникаций составляют проект и выполняют расчет элементов системы. Основная цель — подобрать конструкцию с сечением труб такой пропускной способности, чтобы при сильных ливнях или таянии снега водостоки не переполнялись, а вода не переливалась через край желобов.

Требуется найти общее количество осадков, приходящихся на площадь водоотведения, по формуле:

Q=Sхq/10000, где Q — искомая величина, л/с;

S — площадь ската, м², q —интенсивность осадков в регионе, л/с на 1 Га (табличное значение).

Следующий шаг — подбор конкретной системы по расчетному значению Q. Производители водостоков предоставляют информацию в виде таблиц, где указана пропускная способность qn рекомендуемых типов конструкций.

Первый этап проектирования — определение положения стояков

Теперь можно найти количество стояков по формуле:

N= Q/ qn и приступить к проектированию. Его выполняют по алгоритму:

1. Определение числа желобов. Металлические изделия выпускают длиной 2 м, пластиковые — 3 или 4 м. Исходя из данных производителя нужно подобрать количество элементов так, чтобы при монтаже осталось как можно меньше отходов.
2. Для соединения желобов понадобятся муфты. Их нужно на одну меньше, чем стыкуемых лотков.
3. Число кронштейнов находят по формуле: (длина карниза — 0,3 м)/0,6 м +1. В данном случае 0,6 м — шаг установки крепежа, 0,3 — отступ от края карниза с двух сторон.
4. Количество заглушек равно числу открытых торцов.
5. При монтаже водостока с поворотами понадобятся угловые профили. Их количество зависит от конфигурации кровли.
6. Число воронок соответствует количеству водосточных стояков.
7. Длина вертикальной трубы равна высоте стены без учета колен, которые устанавливают под карнизом и рядом с землей.

После расчета составляющих нужно выбрать правильный крепеж для желобов и водосточных труб, конструкции которых зависят от варианта монтажа. Длинные держатели закрепляют до укладки обрешетки, короткие — по готовой кровле. В том и другом случае можно применять универсальные сборно-разборные крючки.

Кронштейны для крепления желобов

Приготовим инструмент

Перед началом монтирования необходимо продумать, какой инструмент понадобиться на каждом этапе работ и подготовить его. Это значительно сократит время установки водосточной конструкции.

При использовании оборудования, работающего от сети, приготовьте удлинитель необходимой длины.

Монтажное оборудование:

1. строительные леса или лестница для проведения работ у края крыши;
2. приспособления для разметки: карандаш, маркер, уровень, отбивочный шнур, рулетка;
3. электроинструмент (можно обойтись ручным эквивалентом): болгарка (ножовка), шуруповерт (отвертка);
4. дополнительное оборудование: ножницы по металлу, молоток, прямые и угловые клещи, струбцины или держатели;
5. средства индивидуальной защиты: обязательно перчатки и очки, защитный костюм и по желанию.

Шаг #– установка накладок на столбы и шпалер

Пришло время посмотреть на навес критическим взглядом. Немного выбивались из общей композиции металлические стойки навеса. Решил я их задекорировать и облагородить, зашив деревянными накладками. Как раз для этого у меня осталось несколько досок 100х25 мм. Их я и закрепил поверх металлических столбов с помощью отрезков шпилек М8, шайб и гаек. Между накладками (со стороны установки шпалеры) оставалось пространство, туда я вставлял рейку 45х20 мм. Рейки образовали выступы, на них будут закреплены горизонтальные элементы шпалер.

На металлических стойках закреплены деревянные накладки

Пришел черед крепления шпалер. Я выбрал для них решетчатый рисунок с резным отверстием в центре. Это отверстие позволило мне использовать для шпалеры не только длинные рейки, но и обрезки. Можно сказать, получилось безотходное производство. Да и смотрится такой рисунок интереснее, чем стандартные монотонные квадратики.

Рейки для шпалер делались, путем продольного роспуска имевшихся у меня досок 100х25мм. Доска распускалась на три части, полученные рейки отшлифовывались. Окончательное сечение реек (после шлифовки) – 30х20 мм.

Шпалеры я делал без рамы, рейки закреплены только на вертикальных выступах стоек. Вначале я выставлял горизонтальные рейки, прикручивая их к выступам саморезами. Затем, поверх них закреплял вертикальные рейки. Получилась декоративная решетка, возле которой супруга посадила виноград. Сейчас он уже вовсю вьется по шпалере и почти перекрыл стенку сооружения. Тень защищает от полуденного зноя. Это очень кстати, так как навес находится с южной стороны дома и без навеса здесь отдыхать днем было практически невозможно из-за аномальной жары.

Также будет полезен материал о том, как пристроить веранду к дому:

Шпалеры набираются из реек непосредственно “на месте”

Шпалеры закрывают фасадную часть навеса

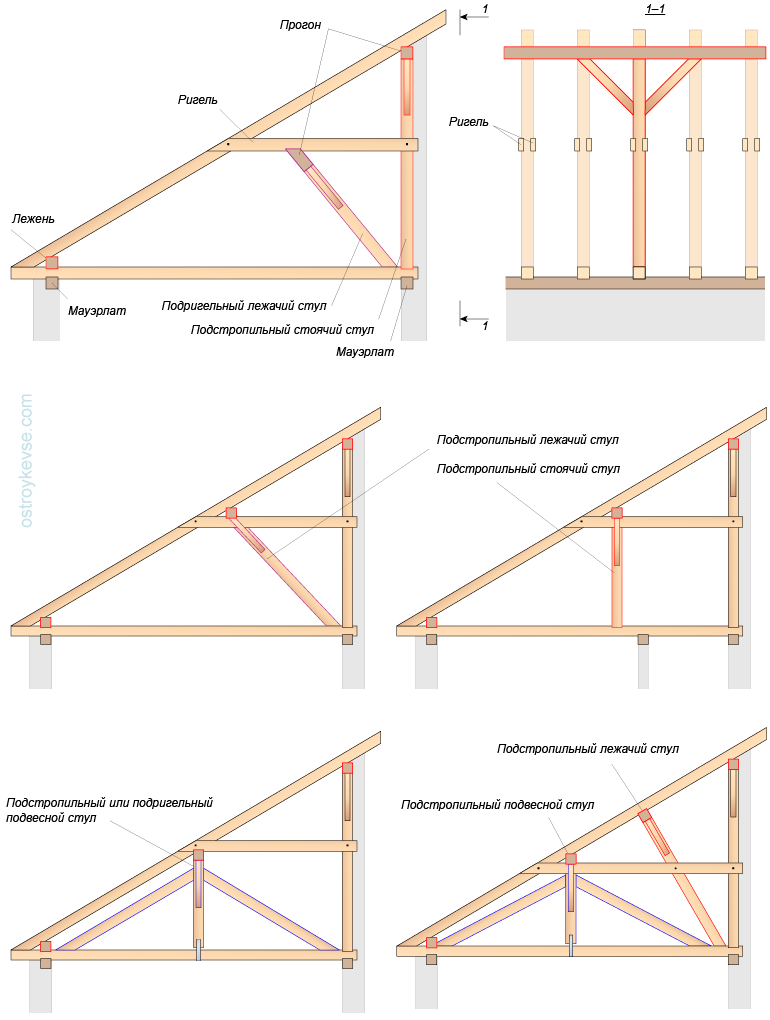

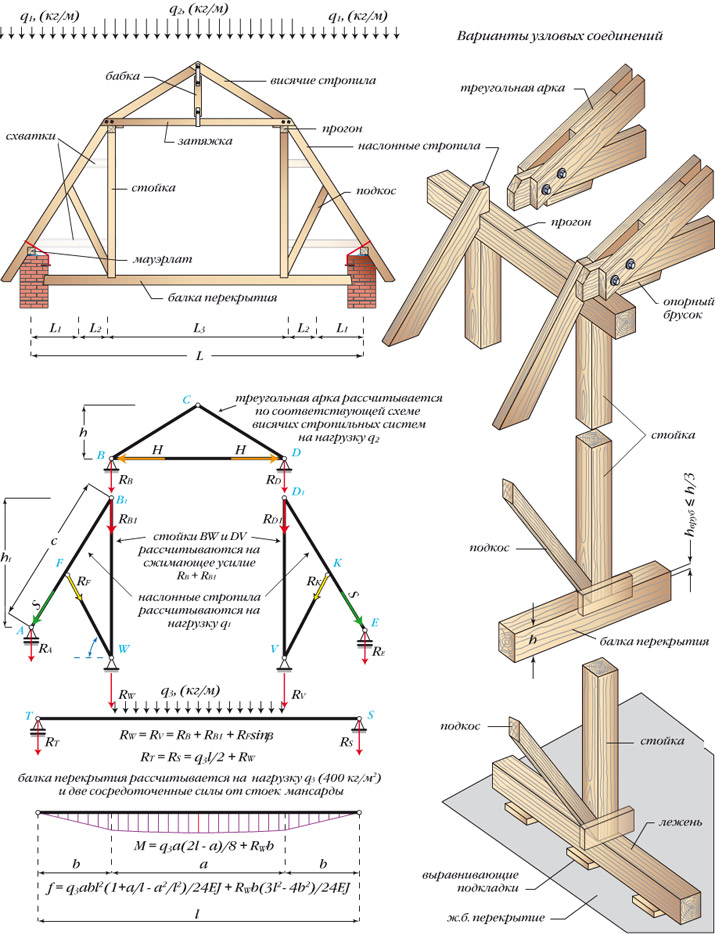

Рекомендации по выбору размеров основных элементов

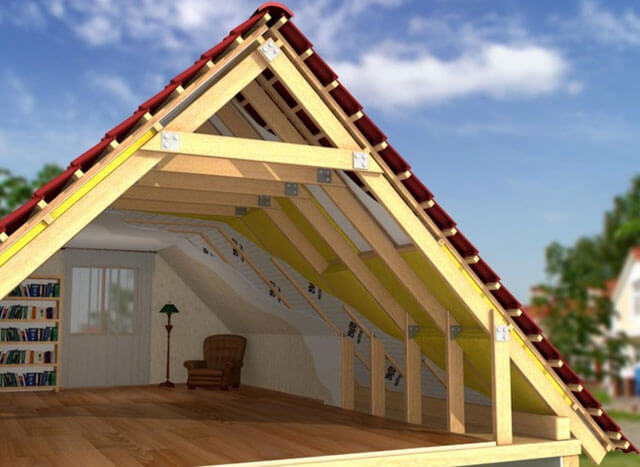

Определите оптимальное сечение стропильных ног. Для этого необходимо знать ряд параметров, а именно:

• шаг монтажа элементов стропильной системы;
• наклон кровельных скатов;
• предполагаемую снеговую, ветровую и прочие нагрузки;
• величину пролета и пр.

Важно знать основные параметры элементов кровельной конструкции шатрового типа:

• Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см. Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм.
• Если стропильные ноги имеют длину в промежутке от 300 до 400 см, их нужно крепить на расстоянии 140-170 см. Для обустройства такой стропильной системы рекомендуется использовать бревна диаметром 150 мм либо доски размерами 100х90 мм.
• Если стропила имеют длину в пределах 400-500 см, их нужно крепить с шагом в пределе 110-135 см, используя для обустройства конструкции бревна, имеющие диаметр 200 мм, а также доски размерами 200х80 мм.
• При обустройстве системы стропил из элементов длиной не больше 650 см стропила нужно размещать с шагом в пределе 110-140 см, используя для обустройства конструкции бревна диаметром 240 мм либо доски габаритами 220х120 мм.
• Для обустройства прогонов используйте брус 100х50 мм либо бревна диаметром 160 мм.
• Мауэрлат традиционно возводится из бруса 100х50 мм либо бревна диаметром 120 мм.
• Стойки, ригели и подкосы делаются из бруса сечением 100х50 мм либо бревен диаметром 120 мм.

Важно, чтобы стропильные ноги имели строго одинаковую длину, а нарожники были состыкованы вразбежку.

Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться.

Зависимость следующая:

• при использовании черепицы уклон выдерживается в пределах 30-60 градусов;
• при использовании листовых кровельных материалов и материалов на основе асбестоцемента уклон будет находиться в промежутке от 14 до 60 градусов;
• при использовании рулонных материалов величина уклона составит 8-18 градусов.

Особенности монтажа своими руками ↑

Установка кровельного переходного мостика своими руками особой сложностью не отличается и требует минимум времени. Но вместе с тем, определенные затруднения могут возникнуть при проведении расчетов – и этот фактор не стоит сбрасывать со счетов. Что касается инструментов, то работа требует минимального набора, который можно отыскать в каждом доме.

Инструменты и предварительные расчеты ↑

Стоит заранее позаботиться о подготовке таких приспособлений:

• измерительный инструмент;
• маркер или карандаш для разметки;
• строительный уровень;
• дрель с комплектом сверл;
• шуруповерт.

Из материалов пригодится непосредственно сама система, крепежные компоненты, идущие с ней в комплекте, а также дополнительные элементы при необходимости их установки.

Проводя расчеты, принимают во внимание такие факторы:

1. Выявляют те точки на крыше, к которым требуется обеспечить доступ. Зачастую это антенны, люки, трубы дымохода, вентиляции и прочее.
2. Определяют необходимость проведения к каждому из них кровельного мостика.
3. Рассчитывают протяженность пути, который придется преодолеть от лестницы или выхода на крышу до требуемого участка.
4. Подбирают кронштейны для фиксации системы, помня при этом об общей протяженности кровельного трапа и типе имеющегося кровельного покрытия.

Порядок проведения монтажных работ ↑

Устанавливают переходный мостик, придерживаясь следующего порядка действий:

1. Размечают участок расположения самой конструкции и ее крепежных элементов.
2. Прикручивают идущие в наборе планки к материалу, следя при этом за его целостностью.
3. Подсоединяют к планкам фиксаторы.
4. Регулируют их вплоть до момента, пока они не примут нужную позицию.
5. Устанавливают поверх них кронштейны.
6. Монтируют мостики, используя для этого специальные болты.
7. Оборудуют систему ограждающими компонентами или рельсами безопасности при их наличии.

Что следует учитывать во время работы ↑

Проводя монтажные мероприятия, важно помнить о таких аспектах:

• установка мостика возможна как на этапе возведения кровли, так и поверх полностью готового покрытия;
• под каждый кровельный материал следует подбирать свою разновидность кронштейна. Нарушение этого правила может повлечь за собой весьма неприятные последствия вплоть до нарушения целостности покрытия крыши. Да и качество крепления в этом случае гарантировать невозможно;
• промежуток установки кронштейнов не должен превышать 1,2 м;
• располагая переходные мостики, стоит учитывать и местонахождение кровельных, а также фасадных лестниц. Сформированная система должна иметь замкнутый контур для максимально полного охвата крыши и безопасного перемещения.

Как сделать перголу с обрешеткой своими руками

Построить из дерева перголу с решеткой своими руками можно разными способами. Часто отдельно делают шпалеру на каркасе, затем прикрепляют ее к основному сооружению. Это может быть классическая пергола, арочная, с качелями или скамейкой. Размеры не важны.

Другой вариант – встроить деревянную обрешетку в процессе изготовления перголы. Закрепить боковины шпалеры можно между досками или брусьями, которые одновременно будут служить опорами.

Реже обрешетку делают не частью перголы, а продолжением ее стенки. Такая шпалера играет роль ограды или перегородки для зонирования.

Изготовить деревянную обрешетку несложно:

1. Построить каркас из четырех реек в виде прямоугольника или квадрата. Для фиксации торцов использовать шурупы.
2. По диагонали прикрепить рейки с равным интервалом.
3. Перевернуть каркас.
4. Закрепить рейки по диагонали, укладывая их перпендикулярно уже зафиксированным планкам.

По такому алгоритму изготавливают деревянную обрешетку с диагональными ячейками. Рейки можно закреплять строго горизонтально или вертикально. Ячейки в этом случае будут квадратными или прямоугольными.

Своими руками из дерева можно изготавливать различные обрешетки. Оригинально будет выглядеть сочетание реек разной толщины и даже цвета. Каркас можно заполнять не симметрично, а хаотично, в виде классической или перевернутой трапеции, треугольника.

Самостоятельное изготовление крыши

Сверху столбов отмеряется 14 см и под этой чертой на саморезы вкручиваются 60-сантиметровые отрезки доски 5х10 см.

На временные подпорки устанавливаются подготовленные перекладины 150х50 мм. После чего в месте их стыка со столбами дрелью изготавливается два отверстия для оцинкованных болтов.

Аналогичная сдвоенная перекладина изготавливается на параллельной стороне перголы. Затем оставшиеся бруски 15х5 см равномерно располагаются поперек уже установленных балок.

Фиксация верхних перекладин к нижним брускам выполняется с помощью саморезов вкрученных под углом 45°.

Поверх потолочного каркаса крепятся все имеющиеся доски толщиной 2,5 см и шириной 10 см. Отступ от края — по 20 см с каждой стороны.

Следующий шаг — обрезать две трехметровые доски 5х10 см до 275 см, то есть срезать с каждой небольшой кусок 25 см. После чего от нижнего края сдвоенной перекладины отмеряется 15 см и под этой отметкой обрезанные доски фиксируются на саморезы.

Два бруска толщиной 20х20 мм распиливаются на 8 частей, края срезаются под углом 45° и, в количестве по 4 штуки с каждой стороны, отрезки саморезами прикручиваются к внутренней грани сдвоенной балки и находящейся под ней перекладине.

Периметр перголы можно оставить грунтовым, а можно изготовить небольшой бордюр из досок 5х10 см, скрепленных саморезами.

Засыпка поверхности гравием предполагает снятие поверхностного грунта, изготовление предварительной подушки из песка с поливкой и трамбовкой. На выровненную таким образом площадку можно высыпать гравий с фракцией до 2 см, чтобы по нему было удобно ходить.

На подушку из мелких камней можно настелить плотный ковролин или другой материал. Получившаяся в результате площадка обставляется комфортной мебелью по вкусу владельцев.

Укладка кровельного материала

Для самостоятельного монтажа рекомендуем мягкую кровлю. Можно выделить несколько ключевых преимуществ битумной черепицы:

• не требуются трудоемкие высотные работы по подъему строительных материалов;
• оптимальное соотношение цены и качества, несмотря на более высокую цену;
• любые цветосочетания и возможность выбора дизайна крыши;
• легкий самостоятельный монтаж;
• отличная звукоизоляция;
• улучшенная гидроизоляция за счет использования осб-плиты и гидроизоляционного слоя;
• простой ремонт повреждений.

Выбор дерева

1. Опорные столбы сечением не меньше 150 на 200,

2. такого же сечения балки (их количество зависит от длины, балки придется сращивать),

3. стропила сечением минимум 100 на 150, лучше 200 на 100 в зависимости от снеговой нагрузки региона. Шаг между стропилами нужно рассчитывать исходя из материала кровли. Если планируется кровля из поликарбоната, то шаг нужно делать более частый, 0.7 м. При покрытии профлистом шаг можно увеличить.

Минимальный уклон ската должен быть не меньше 12 градусов, а лучше — больше, чтобы снег спокойно сходил с крыши. Материал для кровли тоже нужно брать по финансовым возможностям, желательно не шершавый, чтобы он не тормозил сползание снега.

Создается минимальный уклон посредством сооружения стен друг напротив друга разной высоты. Например, для создания уклона 12-13 градусов длина опор должна соответствовать 3,7 м в месте крепления к дому и 2,6 м в нижней точке противоположного ряда.

Примыкающие навесы строят в таком исполнении:

• с опиранием на стену. С одной стороны мауэрлат прикручивается к стене анкерными болтами. Достоинство решения – строительство удешевляется, поскольку требуется меньше стоек. Недостаток – портится стена;
• автономно. Такой навес полностью опирается на стойки. Стоит он дороже, но зато не нужно высверливать в стене отверстия.

В качестве основания для кровельного покрытия на мауэрлаты укладывают стропила, сверху перпендикулярно им — обрешетку.

Обрешетка бывает двух видов:

1. решетчатая: подходит для жесткого покрытия — профнастила, металлочерепицы или шифера;
2. сплошная — из фанеры или досок, уложенных с небольшим зазором: требуется для укладки битумных материалов или ПВХ/каучуковых мембран.

Оптимальная высота навеса — 2,3-2,5 м. При большей высоте под него ветром задувает дождь.

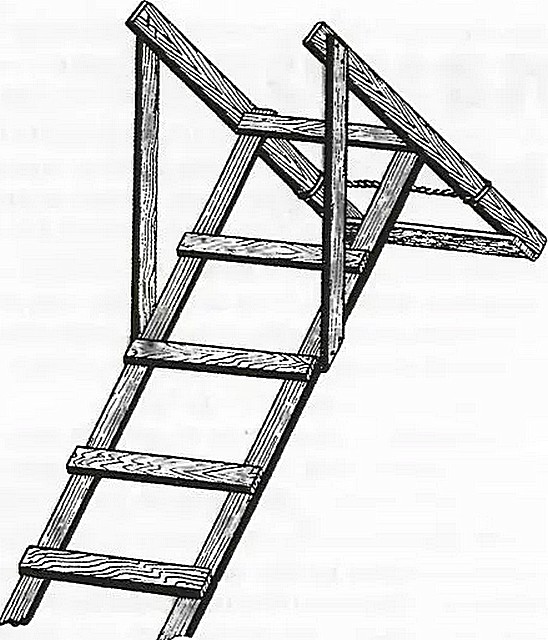

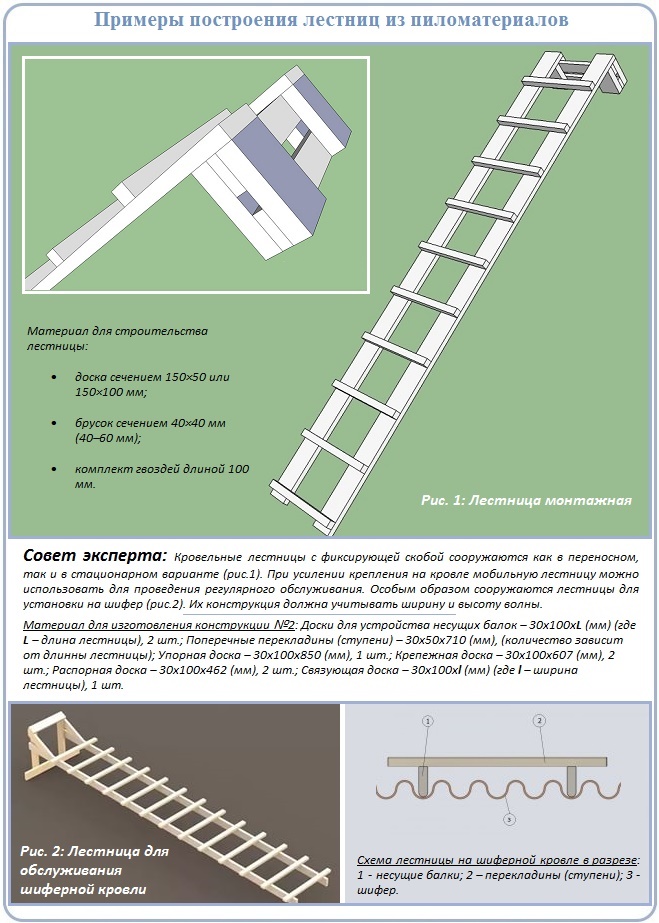

Как изготовить лестницу

1. Доска 150 х25 мм;2. Брус 40х40 мм;3. Гвозди или саморезы.

Боковые доски такой большой ширины выбраны не случайно, а для того чтобы не испортить кровельное покрытие из ондулина.

1. Отрезается 2 доски необходимой длины. Идеальным вариантом считается, когда длина лестницы равна длине ската кровли. Обязательно топором или рубанком скруглите нижние углы досок, для того чтобы не продавливать Ондулин.

2. Нарезается брус для ступеней. Количество ступеней рассчитывается исходя из длины лестницы и удобства перемещения по ней.

Совет. Не делайте шаг между ступенями маленьким. Это очень сильно мешает перемещению по кровле. Традиционно выбирается шаг равный 400 мм.

Длина ступени выбирается исходя из кровельного материала которым укрыта крыша. Если это ондулин, то рационально выбирать длину равную длине нескольких волн (например, пяти – 475мм) плюс 70 -100 мм для напуска.

3. Доски кладутся на торец, на них накладывается напиленный брус с согласованным шагом и прикручивается саморезами или прибивается гвоздями. Работа выполняется снизу вверх.

Совет. Лестница не должна портить кровельный материал. Чтобы этого не произошло, внимательно осмотрите ее и, при необходимости, загните или утопите гвозди и саморезы.

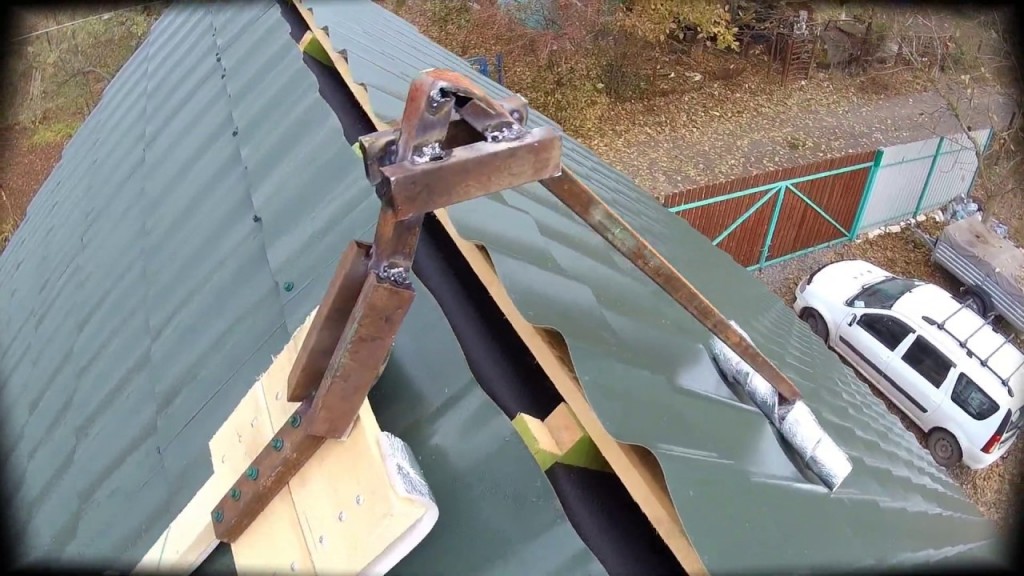

4. Изготавливается крюк. Поскольку на него приходится наибольшая нагрузка необходимо использовать доску. Отпиливается 2 куска длиной не менее 500мм. При помощи гвоздей они прикрепляются к доскам лестницы в верхней их части, перпендикулярно оси лестницы.

Если крепление покажется Вам недостаточно надежным — сделайте откос из бруса и прикрепите крюк к нему.

5. Рекомендуется обработать лестницу антисептиком. Это убережет ее от гниения и позволит увеличить срок службы.

Совет напоследок. Не стоит прикручивать к лестнице крючки или другие приспособления для инструмента. За них может зацепиться одеждой и травмироваться. Для размещения инструментов и приспособлений следует использовать специальный монтажный пояс.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.
