Деревянная лестница на косоурах своими руками

Особенности устройства

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Косоуры могут сооружаться из таких материалов:

• Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
• Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
• Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Особенности крепления косоуров

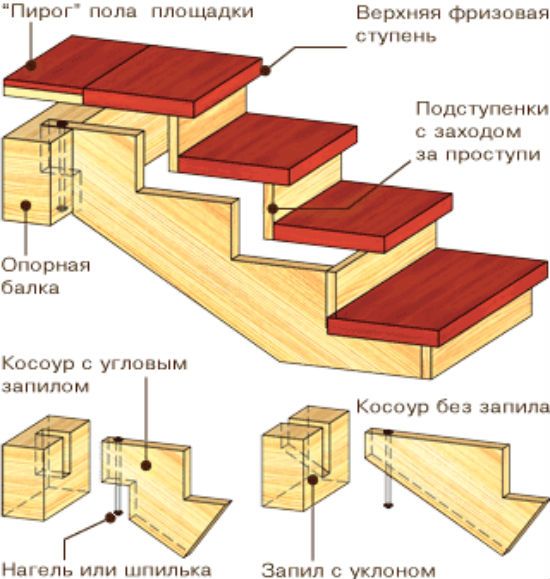

При изготовлении несущих балок особое внимание необходимо обращать на их прочность и надежность. Более надежными являются конструкции, которые в месте опирания на балку не имеют запилов. Но недостатком такой конструкции является то, что в данном случае необходимо устанавливать площадочную балку на большей высоте, а это уменьшает высоту прохода под лестницей.

Схема модульной винтовой лестницы на цепном косоуре.

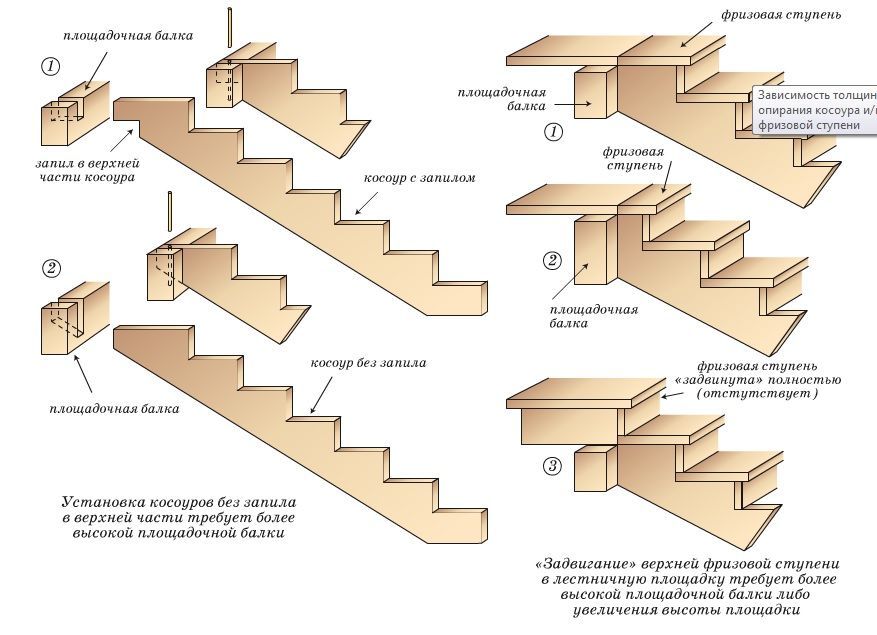

Если лестница имеет верхнюю фризовую ступень, то это позволяет делать различные проекты. В таком случае фризовая ступень может вместе с косоурами как бы входить в площадочную балку. Уклон марша при этом не меняется, но появляется возможность регулировать горизонтальные размеры конструкции. Недостатком является то, что усложняется крепление конструкции и становится меньшим проход под ней. Чтобы исправить указанный недостаток, верхний конец косоура запиливают, чем компенсируется увеличение высоты площадочной балки.

Своей нижней частью косоур опирается на пол нижнего этажа, а если лестница двумаршевая, то на междуэтажную площадку. Косоуры могут опираться как на продольные, так и на поперечные балки. Если снизу поперечная балка, то крепление такое же, как в верхней части, – проводится запил балки или косоура. Если опирается на продольные балки, то упор делается на предварительно закрепленные балясины. Можно продольные балки соединить поперечным бруском, и уже на него опираются несущие балки.

Необходимо помнить, что любой запил уменьшает прочность конструкции, поэтому делать их необходимо качественно. Если у вас есть два варианта – использование запилов или применение стальных креплений – то выбор лучше сделать в сторону последних. Если в верхней и нижней части крепления косоуров установлены надежные упоры, то их можно и не крепить, но не должно быть никаких подвижек несущих балок, а реализовать это достаточно сложно.

Виды деревянных косоуров

Изготавливаются деревянные балки из клена, бука или дуба. Для этого берутся доски шириной от двадцати до тридцати сантиметров и толщиной не менее шести-восьми сантиметров. Доски не должны иметь дырок, трещин и сучков, а также не должны гнуться. Так как идеально ровный и гладкий массив найти достаточно трудно, то можно применять клееные доски.

Если ширина и толщина досок меньше оптимальной, то для надежности лестничной конструкции рекомендуется изготовить центральную опору.

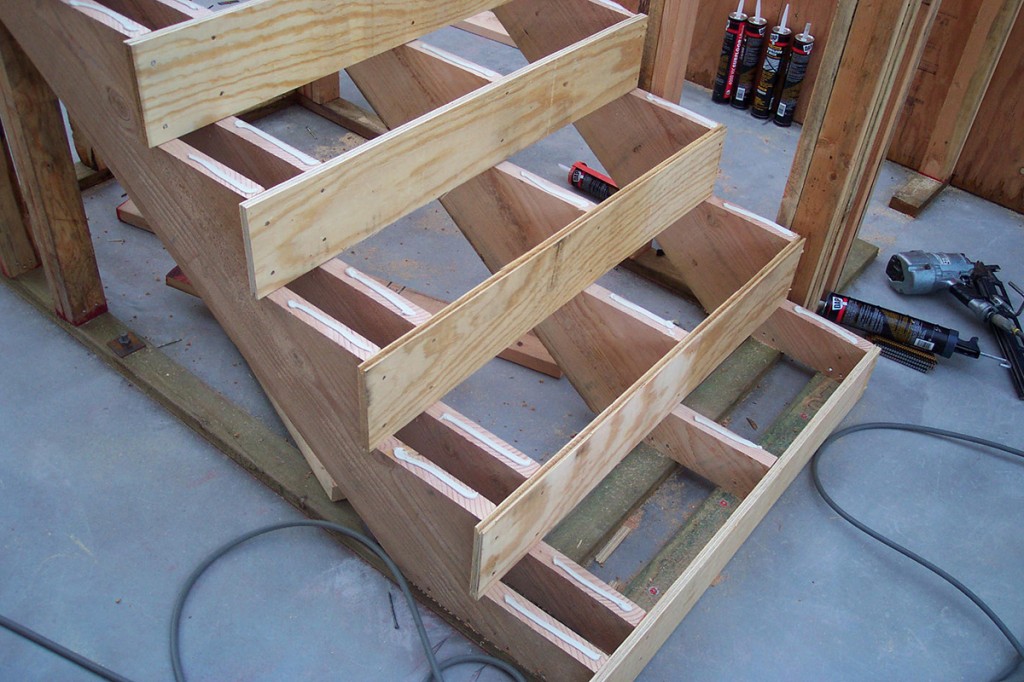

Ступенчатые косоуры из дерева

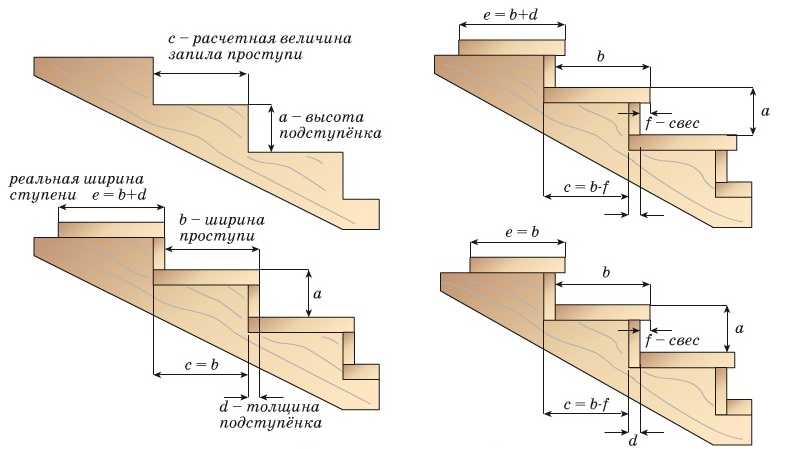

Ступенчатые опоры – это монолитные фигуры, которые повторяют форму лестничного пролета. Для изготовления такой конструкции с помощью трафаретов в подготовленных досках на одинаковом расстоянии выпиливаются треугольники, на которые в последующем будут укладываться ступени.

Недостаток этого метода в том, что распиленные доски становятся тоньше, а значит, и менее надежными.

Косоуры с кобылками

Для изготовления такой более сложной конструкции выпиливаются несколько элементов:

• косоур;
• кобылки – элементы, на которых будут держаться ступени;
• шканты, с помощью которых кобылки крепятся к балкам.

После того как все элементы будут подготовлены, их следует сложить вместе по типу «Лего». Преимущество такой конструкции в том, что доски для косоуров не пилятся, а, значит, сохраняют свою надежность.

Прочные и легкие косоуры из металла

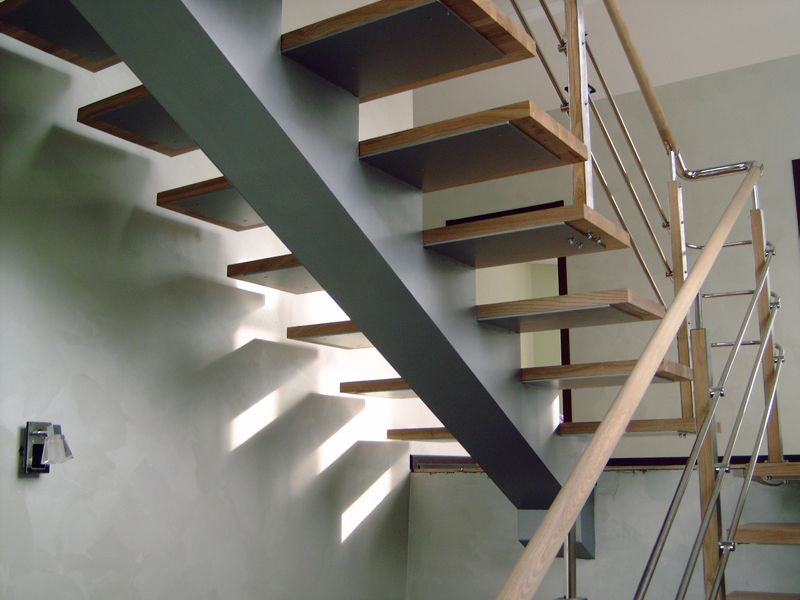

Если планируется в основе лестничной конструкции поместить только одну балку, то лучше всего сделать ее из металла. Крепится один косоур посередине лестничного пролета, поэтому металлическую основу приделать будет легче.

Лестничный марш с одним косоуром будет прогибаться на концах, поэтому к металлическим основам нужно будет прикрепить дополнительные элементы крепления. К дереву такие элементы приделать затруднительно.

Косоур из стали будет нести всю нагрузку, поэтому ступени дополнительно укрепляются пластинами. Для этого к кобылкам привариваются широкие уголки или пластины, на которые будут укладываться проступи.

Для изготовления металлических косоуров можно применять прямоугольные трубы, швеллеры или двутавр. Марш необязательно должен быть прямым, поэтому металлическим заготовкам можно придавать различную форму.

Чаще всего для поддержания лестницы используются две металлические балки. За счет фактуры металла, его цвета и сечения, металлические косоуры визуально облегчают лестничную конструкцию, которая делается буквально воздушной.

Роль лестницы в жилище

Лестница у входа в жилище играет немаловажную роль, и ее обустройству необходимо уделить предельное внимание, поскольку она берет на себя большую нагрузку.

Попробуем разобраться в  том, как сделать деревянную лестницу для крыльца своими руками, правильно подобрать материал, форму и цвет конструкции, таким образом, чтобы она создавала гармонию с крыльцом дома.

Для создания лестницы для крыльца чаще всего используют дерево. Популярность данного материала объясняется его экологичностью и привлекательным внешним видом. К тому же с деревом легко работать, можно создать любую конструкцию и даже заказать у мастеров перила с витиеватой резьбой.

Достоинства деревянных лестниц на крыльцо

• Легкость в обработке материала;
• Малый вес не создает препятствий для перевозки древесины;
• Возможность создавать причудливые декоративные конструкции;

Недостатки деревянных лестниц на крыльцо

• Дороговизна материала;
• Потеря внешней привлекательности после долгой эксплуатации;
• Склонность к деформации, гнилостным процессам, поражению насекомыми;
• Материал нуждается в дополнительной защитной обработке антисептиками и покрытию лако-красочными средствами;
• Древесина менее прочна, нежели бетон и металл;
• Перила и балясины могут расшатываться, а ремонт не всегда бывает легким.

Недостатки некоторых пород дерева для создания деревянной лестницы для крыльца дома, можно компенсировать правильным подбором материала.

Как выбрать древесину для лестницы к дому

Чаще всего для деревянных конструкций, которые будут устанавливаться на улице, используют сосну или лиственницу, поскольку они обладают рядом положительных характеристик.

Лестница из сосны

• Нуждается в периодической обработке антисептическими составами от гнили;
• Плотность материала невысокая, по сравнению с лиственницей;
• Поддается легкой обработке;
• Дешевизна древесины и широкая распространенность делает ее популярной.

Лестницы из лиственницы

• Высокая плотность древесины (материал может прослужить веками и превратиться в камень);
• Устойчивость к гнилостным процессам и деформации;
• Дороговизна;
• Имеет небольшую распространенность на рынке стройматериалов, поскольку ареал ее произрастания небольшой. Завоз лиственницы из отдаленных регионов только увеличивает ее стоимость.

Таким образом, сосна является более доступным и бюджетным материалом для изготовления деревянных лестниц на крыльцо своими руками. Лиственницу, при желании, могут позволить себе владельцы домов, для которых расходы не имеют большого значения.

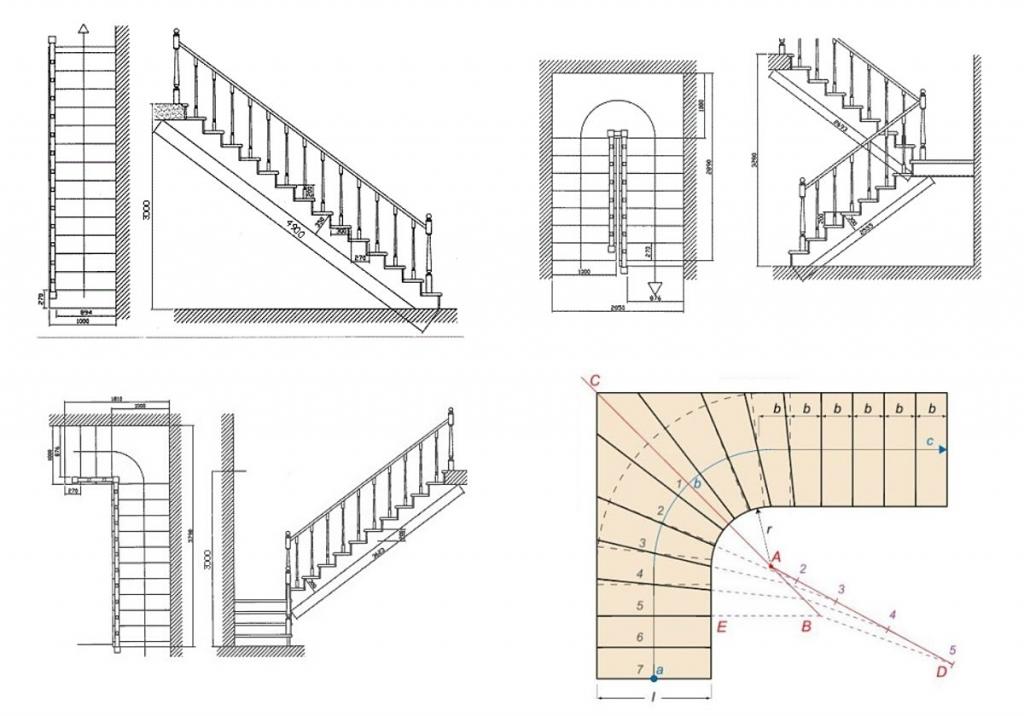

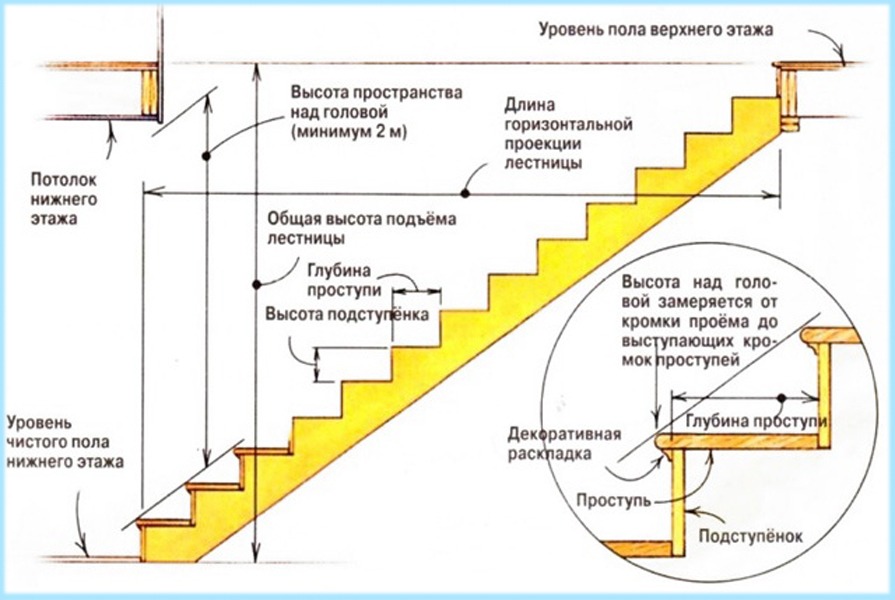

Составление чертежа деревянной лестницы для крыльца

Этот этап перед началом работ является обязательным пунктов в процессе создания лестницы для дома. Чтобы сделать качественный эскиз, необходимо провести тщательные замеры и расчёты, учитывая при этом следующие параметры:

Высота конструкции

Чтобы ее получить, необходимо измерить промежуток от земли до верхушки крыльца или проема двери, если лестница планируется непосредственно для входа в дом.

В крайнем случае, нужно  сделать зазор от проема двери до верхней ступени, учитывая тот факт, что древесина склонна к расширению, при повышенной влажности, а это грозит блокированием входа.

Угол покатости лестницы

После того, как будут произведены замеры высоты лестницы, необходимо рассчитать максимально предполагаемый уклон. Делая расчёты, помните о том, что крайне крутую лестницу использовать неудобно, а слишком покатая занимает много места.

Угол наклона конструкции регулируют методом удлинения или укорачивания непрерывной последовательности ступенек между двумя площадками.

Длина косоура или тетивы

Тетива представляет собой конструкцию с особыми пазами, которые необходимы для закрепления ступеней. Косоур – конструкция марша лестницы, представляет собой балку с расположенной на ней гребенкой для монтажа ступеней.

Схема монтажа ступенек для деревянной лестницы на косоурах на крыльцо и тетивах.

Важно! Не сооружайте лестницу очень крутой или покатой, при ее длине в пределах 5 метров.

Формула для расчёта косоура c = a / sin (α)

• c — длина косоура;
• a — высота лестницы;
• α — угол крена марша лестницы.

С учетом угла наклона лестницы,  можно рассчитать промежуток до первой ступени от крыльца, использовав формулу длины косоура:

с = √ a² + b²

• a – высота лестницы;
• b – промежуток до первой ступени от крыльца;
• с – длина лестничного пролета

Ширина лестницы  чаще всего соответствует 9 м, для того, чтобы на нее мог встать как мин.,  человек. Если площадь двора позволяет, лестницу можно делать шире, для удобства жильцов дома.

Размер и количество ступенек

Для определения нужного количества деревянных ступенек на крыльцо во всей конструкции нужно рассчитать величину ступени (250 – 320 мм) и поделить на промежуток между основой крыльца и лестницы.

При получении результата около полуметра, понадобится 5 ступеней. Высота подступени колеблется от 150 до 200 мм. При расчёте глубины и высоты ступенек учитывается уровень удобства эксплуатации конструкции, каждый определяет его для себя сам.

Инструкция по определению размера деревянных ступенек для крыльца

• Расчет нужно начинать измерения высоты крыльца или промежутка между уровнем земли и порога.
• Глубина ступени по указанию СНиП, должна составлять не менее 30 см. Таким образом, если длина пролета = 1 м, то можно разместить 3 ступеньки, глубиной 3 м 30 см.
• Необходимо провести проверку соответствия принятым нормам. Простая деревянная лестница на крыльцо высотой полметра разделяется на требуемое количество ступеней. Результат: 50 : 3 = 16, 5 см.
• В конце произведенных расчётов и замеров, результат переносят в чертеж деревянной лестницы для крыльца.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

• Монтаж лестницы может производиться под углом в 20-750. При этом оптимальным углом подъема является 40-450;
• Одномаршевые конструкции должны включать в себя не более 18 ступеней;
• Все ступени должны иметь одинаковую высоту и ширину;
• Ширина лестницы с косоурами не должна быть менее 0,8 м;
• Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;
• Высота ступеней должна составлять 15-20 см;
• Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.

Оптимальным углом подъема деревянной лестницы на косоурах является 40-45 градусов

Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Какие по конструкции бывают лестницы

Как и все предметы для оборудования и обеспечения безопасности в доме, лестницы имеют свои конструкции и структуры. Подбираются они в зависимости от пространства, которое выделено для оборудования. Схема сборки может быть:

Маршевая

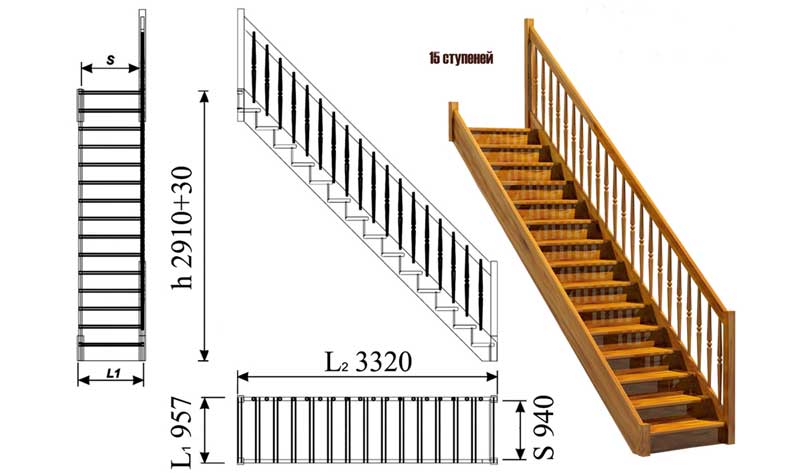

Маршевая конструкция часто выбирается для обустройства. Чертеж к такому варианту осуществить максимально просто. А также ее вполне сможет сделать своими руками человек, который ранее не сталкивался с подобными задачами.

Это могут быть лестницы с поворотом и прямые лестницы, ведущие прямо ко второму ярусу жилья.

Выбрать какой именно будет конструкция, следует исходя из того, какая площадь в помещении выделена для лестницы.

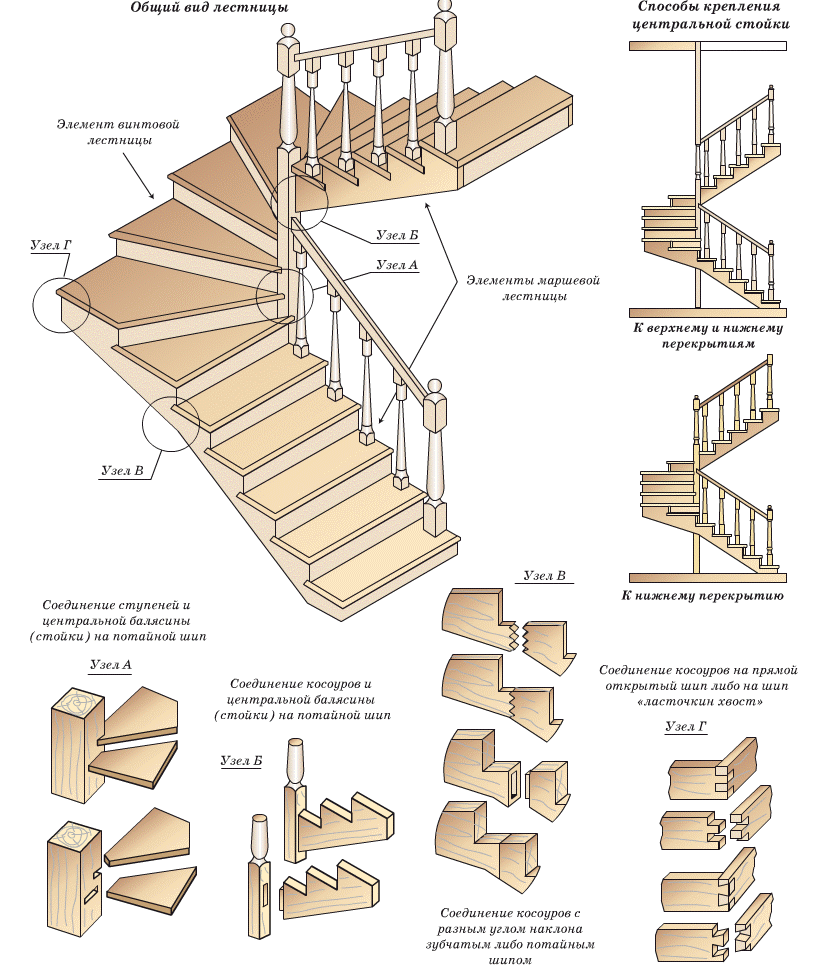

Винтовая

Винтовая деревянная лестница поможет сэкономить значительное пространство в здании. Она смотрится весьма гармонично и привлекательно. Есть один недостаток, который останавливает людей, желающих осуществить рисование чертежа и установление винтовых ступеней своими руками.

Чертеж винтовой лестницы

Достаточно сложно правильно сделать замеры и реализовать монтаж винтовой лестницы. Это требует хотя бы минимальных навыков в данной сфере.

Подвесная

Такая лестница поможет в домах, где ограничено пространство. Ступеньки в данном случае крепятся к стене, сбоку устанавливаются перила. Для реализации таких работ достаточно просчитать количество необходимых ступеней и иметь дрель, шуруповерт. Несложными действиями ступени фиксируются в нужных точках. Единственное, перед ставкой на такую конструкцию, следует обратить внимание на прочность стен. Ведь именно они будут нести основную нагрузку при ходьбе людей на второй ярус и вниз.

Различные схемы и варианты подвесных лестниц на второй этаж

Каждый, у кого есть большое желание собственными руками сделать чертеж лестницы для дома, обязательно сможет это сделать. Самое главное придерживаться правил, очередности и четкости действий.

Деревянная лестница на косоурах

10-03-2015

Хотите немного сэкономить при изготовлении деревянной лестницы, но качеством поступиться не готовы? У нас есть для вас решение – заказ готовых косоуров. Эта часть конструкции – самая важная, здесь недопустимы даже небольшие неровности. Очень сложно сделать его идеально ровным «на коленке». Поэтому эту часть конструкции лучше заказывать на производстве.

Косоур — это несущая наклонная балка, на которую опираются ступени марша. Косоур может поддерживать марш по всей его длине, проходя посередине, тогда он называется центральным или монокосоуром. Если поддержка осуществляется с двух сторон — боковым. Косоуры всех типов можно купить у нас, вызвав замерщика. Хотя можно произвести расчёты самостоятельно.

Деревянные косоуры для лестниц

Деревянный косоур – эстетичен, практичен и легок. Он может быть прямым и тогда лестница на косоурах будет строгой, классической. Деревянная конструкция может быть изогнутой, и тогда перед нами предстанет изящная, эксклюзивная лестница. Размер его зависит от размера ступеней и от степени подъема марша. Если ширина несущей балки 300 мм, то ее толщина должна быть не менее 50 мм.

Ширина косоуров

Чем выше угол подъема лестницы, тем прочнее она должна быть. Так при подъеме в 60 градусов толщина центральной несущей опоры – 200 мм. Оптимальный угол подъема будущего изделия – 35-40 градусов, поскольку лестничный марш под таким углом наиболее удобен для перемещения.

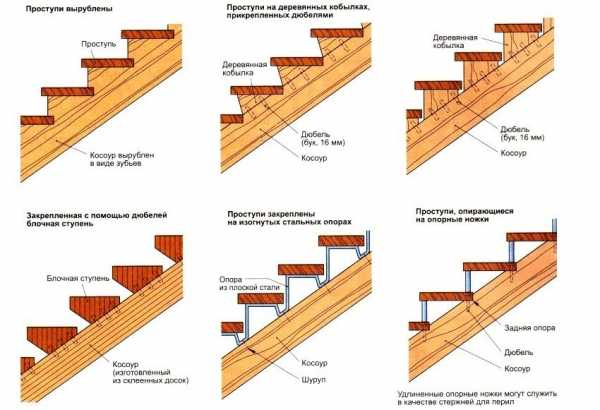

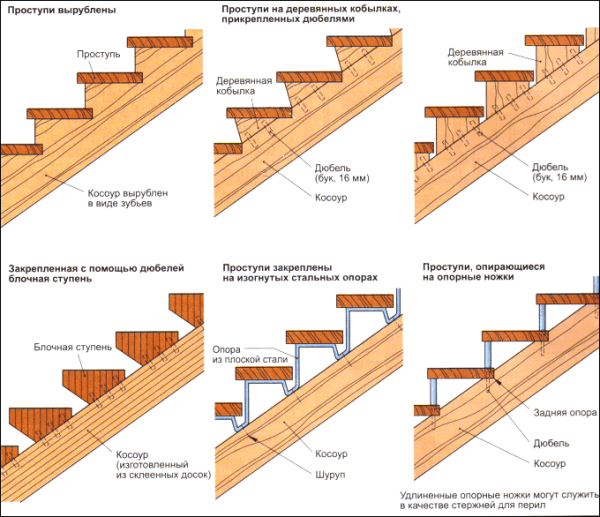

Наиболее простой способ изготовления деревянной конструкции следующий: подбирается деревянная заготовка в 2 раза шире будущего косоура. В деревянной заготовке выпиливаются треугольные вырезы для последующего закрепления в них ступеней. Для того чтобы вырезы на заготовке получились симметричными удобно использовать трафарет.

Понадобятся небольшой лист фанеры и два бруска. От угла листа в одну сторону отмеряем расстояние равное ширине проступи, а в другую сторону – расстояние равное высоте подступенка. Полученные точки соединяем в одну линию, и поверх этой линии прикрепляем бруски с одной и с другой стороны фанерного листа. Размечаем деревянную заготовку с помощью полученного трафарета, а затем выпиливаем аккуратные вырезы.

Крепление ступеней к косуру в этом случае надежнее всего осуществлять с помощью столярного клея по дереву и шурупов. Крепление деревянного косоура к опорной балке делается после подготовки запилов. В него вставляется край, который фиксируется металлическим крепежом.

Расчёт косоура деревянной лестницы

Сделать расчёт косоура можно по формуле: А2+В2=С2. Где А – высота (от пола первого этажа до пола второго). В – длина марша (расстояние от начала до проекции конца лестницы в пол) С – искомая длина. Глубина ступеней в соответствии с требованиями к безопасности должна быть от 250 до 400 мм. Разделив длину марша на желаемую глубину, получим количество ступеней. Оптимальная высота подступенка от 120 до 220 мм. Разделив высоту на количество ступеней, получим высоту подступенка.

Металлический косоур для деревянных лестниц

Металлический косоур применяется тогда, когда от лестницы требуется высокая износостойкость, прочность, устойчивость к влаге. Изготавливается при помощи электросварки. К основанию из швеллеров или профильной трубы привариваются уголки, впоследствии на них монтируются ступени. После окончания сварочных работ швы обрабатываются напильником, получившийся каркас покрывают грунтовкой и красят.

Ступени к каркасу крепят саморезом, предварительно зафиксировав их в металлических рамках. Полученная конструкция присоединяется к перекрытиям этажей с помощью анкеров, болтов и сварки.

При работе с металлическим каркасом важно не только вычислить его длину, угол подъема, количество ступеней или высоту проступи. Важно помнить о СНиП и выбрать профиль из достаточно толстого металла. Даже сталь может дать слабину, если ступени крепятся на слишком тонкий профиль. Особенно когда по ней в дом будут вноситься рояли, холодильники и другая крупногабаритная мебель.

Косоур и тетива. В чем отличие?

И косоур и тетива являются несущими элементами лестницы. Оба элемента могут использоваться для изготовления как прямых, так и винтовых лестниц, с изгибами.

Ступени у лестниц на тетивах крепятся в специальные пазы непосредственно на тетиву, либо сбоку. При этом у лестниц на тетивах ступени сбоку не видны.

Косоур — несущая балка, на которую крепят ступени, края ступеней при этом свободны и хорошо просматриваются сбоку. Располагают косоуры по бокам деревянной лестницы, либо по центру, в этом случае он будет один и называться будет — центральным.

Подведем итог: косоур – несущий элемент деревянной лестницы. Способен выдержать большую нагрузку. Он надежен в эксплуатации. Прост в изготовлении. Используя этот опорный элемент, вы сможете построить лестницу в любом стиле — от классической до современной. Выбирайте, звоните нам в магазин «Стаершоп» по телефону 8 800 775 26 76 и будет дешево надежно и практично.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

• Монтаж лестницы может производиться под углом в 20-750. При этом оптимальным углом подъема является 40-450;
• Одномаршевые конструкции должны включать в себя не более 18 ступеней;
• Все ступени должны иметь одинаковую высоту и ширину;
• Ширина лестницы с косоурами не должна быть менее 0,8 м;
• Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;
• Высота ступеней должна составлять 15-20 см;
• Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.

Оптимальным углом подъема деревянной лестницы на косоурах является 40-45 градусов Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Лестница с тетивой

Элегантные лестницы на тетиве вписываются в любой интерьер. В зависимости от материала изготовления они могут быть стильными или уютными, но за счет конструктивных особенностей займут больше места, чем их аналоги на косоурах.

Тетива в обустройстве лестницы считается наиболее безопасным вариантом. В её основе лежит массив из цельного дерева (не менее 50 мм толщиной) или профиль из металла. Парность несущих балок существенно повышает прочностные характеристики конструкции, в отличие от одиночных косоуров.

При обустройстве лестницы с тетивой в расчетах учитывают высоту между этажами, поскольку иногда приходится дополнительно укреплять ступени. В этом могут помочь специальные детали – шурупы или штыри, клинья и другие виды крепежей.

Внутри тетивы фрезеруют пазы, в которые вставляют подступеньки и ступени. Для гарантии бесшумности при эксплуатации все торцы обрабатывают клеевыми растворами. Внутреннее крепление ступеней выполняется стальными уголками или дополнительными брусками, фиксируя каждую планку крепежом.

Финишная отделка предполагает установку заглушек на все крепежные детали или их окраску. Альтернативой этому способу являются прибоины, на которые ставят ступени. Этот способ прост в обслуживании, может выдерживать существенные нагрузки, а также не представляет опасности для владельца, его детей или домашних питомцев.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

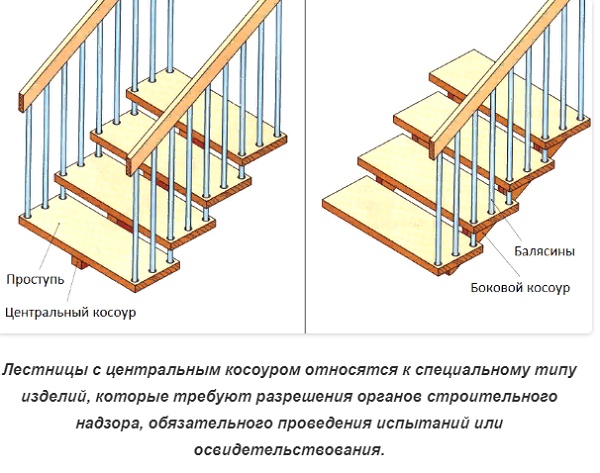

• Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
• Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
• Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

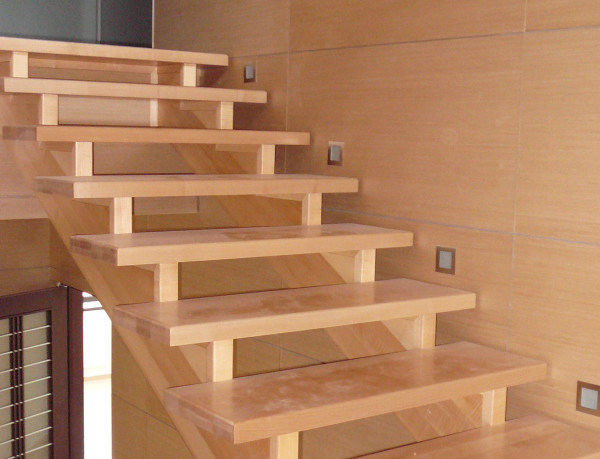

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

• Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
• Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Из чего можно изготовить косоур?

Большое влияние на тип конструкции оказывает материал, который используется для изготовления опорной балки и лестницы в целом. Это может быть металл, дерево, или бетонные, а также железобетонные материалы. В случае монтажа лестницы небольшой высоты своими руками целесообразно использовать дерево, а для маршей с высокой нагрузкой — металл и бетон.

Дерево легко обрабатывается, позволяет изменять контуры балки в соответствии с возникшими требованиями, а также к нему гораздо легче перекрепить кобылки при использовании центрального косоура.

Если в качестве материала используется металл, то лучше всего выполнять гребенковые косоуры методом сварки отдельных частей швеллеров или мощных труб, а при косоуре с кобылками — приваривать металлические пластины нужной высоты, на которые затем производить монтаж деревянных ступеней.

Железобетон рекомендуется применять в лестницах, испытывающих большую нагрузку. Это самый тяжелый и дорогостоящий вариант, который не рекомендуется для установки своими руками.

Технические тонкости

Прежде чем возводить бетонный косоур, стоит учесть, что такие конструкции выполняются одновременно со строительством дома. Это отличает их от аналогичных изделий из других материалов. После того как отделка внутренних помещений закончена, можно устанавливать только металлические или деревянные лестницы.

СНИПы бетонных лестниц.

Даже если не принимать во внимание габариты изделия, весить такой косоур будет 2 т и более. Поэтому участок, куда будет установлена лестница из бетона, необходимо соответственно укрепить. В большинстве случаев строится фундамент или используются железобетонные балки. Если пол не позволяет, тогда делают стяжку на грунте, причем площадь основания рассчитывается исходя из давления 1 кг на см². Проектируя, стоит учитывать вес отделочных материалов, ступеней и ограждений.

Лестница, помимо всего прочего, должна соответствовать требованиям комфорта и безопасности. Они прописаны в СНиПах, при разработке проекта их необходимо обязательно учитывать:

• ширина марша должна быть не менее 90 см;
• расстояние между ступенями по высоте — 16 см;
• глубина ступенек — от 28 до 32 см;
• ограждение — не ниже 90 см;
• наклон — около 30°, но не более 45°.

Желательно выполнить хотя бы минимальный чертеж со всеми планируемыми деталями, чтобы впоследствии избежать ошибок при монтаже, а изделие получилось прочным, надежным и безопасным для эксплуатации.

Проектируя лестницу, стараются выиграть в занимаемой ею площади. Это достигается увеличением угла наклона, что резко ухудшит параметры безопасности перемещения и увеличит вероятность получения травм. В таком случае делают винтовые конструкции или сооружения с несколькими маршами.

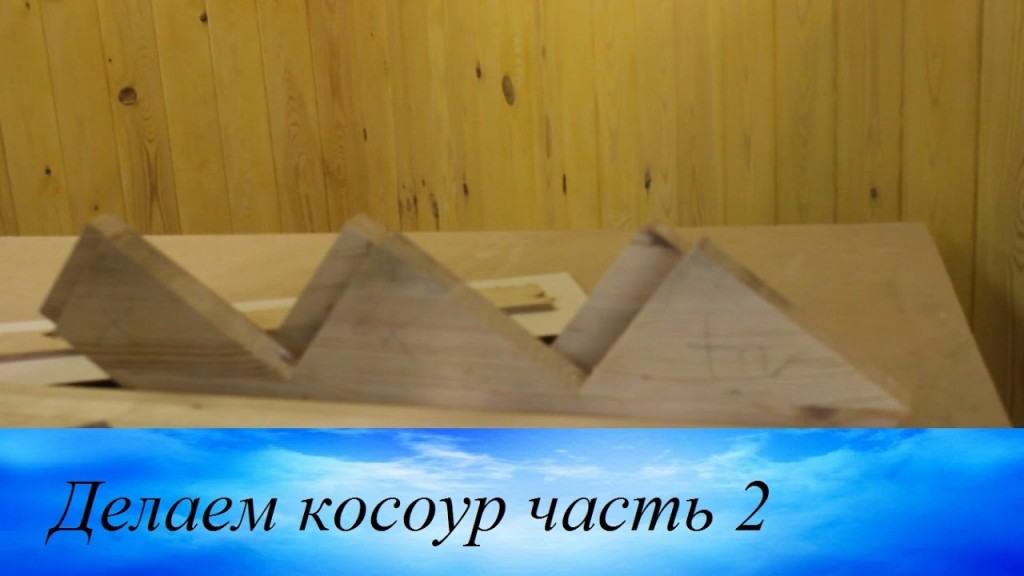

Лестница на косоурах своими руками (видео)

Профессионалы рекомендуют применять для обустройства жилища конструкцию из сборных деталей, только как исключительный метод для домов, в которых отсутствует возможность установить изделие в готовом виде. Затруднениями могут стать недостаточные габариты помещения. Суть состоит в том, что любая сборная лестница с косоурами, будь она из металла, железобетона или деревянная, формируется по каркасу, который готов, и от него будет зависеть заключительная форма конструкции. Исходя из этого условия, монтирование этого основания является решающим фактором. От этого зависит общий вид сооружения и его прочность, а также безопасная эксплуатация.

Металлический косоур

Металлический косоур для лестницы можно достаточно просто сделать своими руками. Конструкция из металла более сложная в исполнении, но она и более надежная. В качестве несущих металлических элементов можно использовать П-образный профиль или трубу. Для изготовления косынок (аналог кобылок) можно использовать уголок. Металлический несущий элемент обычно расположен по центру. Различают два типа подобных лестниц:

1. Ленточный — изготавливается из цельных листов металла. Листы распиливают на элементы, которые впоследствии сваривают в единое целое. После отшлифовки швов к несущей балке прикрепляются проступи. Обычно в таких лестничных маршах не используются подступенки.

1. Сварные изготавливаются из металлического профиля или стали. Этот вид косоуров наиболее распространен.

Размер косынки определяется как высота шага и глубина проступи. Детали уголка привариваются друг к другу под углом 90 профиль наносится разметка при помощи треугольника с отмеченными величинами. На эти метки затем привариваются косынки.

Важно! Рекомендуется тщательно производить сварку элементов косоура, ведь от её качества зависит и прочность всей лестничной конструкции.

Для придания конструкции дополнительной жёсткости, к косоуру в нескольких местах приваривается уголок, размер которого равен ширине привариваются кронштейны к косынке для крепления проступей. Создание лестницы на металлических косоурах

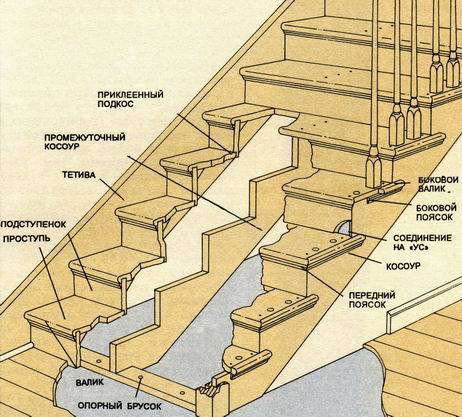

Элементы лестницы

Перила деревянной лестницы

Главными и обязательными оставляющими являются опоры, ступени и перила. Форма элементов заметно отличается.

• Косоур – опорная наклонная балка пилообразной формы, к которой крепятся проступи. Он может быть один или несколько, ступени на него устанавливаются сверху.
• Тетива – наклонная прямая балка, но при этом проступи фиксируется между двумя опорами.
• Ступень – плоский элемент лестницы, на который опираются во время перемещения.
• Перила – лестничное ограждение.

Способы крепления элементов между собой могут быть разными, поэтому, например, несущие балки, несмотря на свою роль опоры, могут отсутствовать вовсе.

• Стена – проступи можно установить в несущую стену. На противоположной стороне лестницы ступени скрепляются между собой больцами.
• Модули – соединительный элемент, скрепляющий проступи между собой и выполняющий роль опорной балки. Для такой конструкции опора на стену производится частично.
• Каркас – металлическая конструкция, состоящая из несущей балки минимальной ширины – 12–18 см, и ступенчатых оснований

Крепление ступеней на косоур и тетиву

Несущие балки являются непременной составляющей деревянных лестниц, поэтому и способы соединения описаны для элементов из дерева.

Фиксация проступи на балке зависит от способа ее изготовления.

Для фиксации элементов к тетиве используются другие методы.

1. На внутренней стороне доски выпиливаются пазы 2–3 см глубиной под ступени и подступенки, если они предусмотрены проектом. Изделие собирается, а затем целиком устанавливается в проем. Паз может быть с открытыми краями. В этом случае ступенчатый элемент задвигается на нужную глубину в уже установленные на место тетивы. В обоих описанных случаях рекомендуется стяжка.
2. С внутренней стороны балки сначала монтируются дополнительные опоры – деревянные бруски, металлический уголок, а затем на опоры крепят проступи.

Монтаж ступеней в стену

Главное условие – стена, к которой производится установка, должна быть несущей. Установка на перегородки недопустимо.

С противоположной стороны края элементов соединяются с помощью больцев – металлических стержней с резьбой. Такая конструкция выглядит очень легкой, но при этом отличается надежностью.

Установка ступеней на металлический каркас

• Металлические проступи используются крайне редко. Технология самого монтажа проста – металлическое изделие укладывается на основание и приваривается, но требует опыта работы со сварочным аппаратом. Если такой способ реализуется в частном доме, желательно лестницу отделать звукоизоляционным материалом.
• Деревянные проступи можно крепить к металлическому основанию непосредственно. Но так как дерево в отличие от металла дает усадку, то рекомендуется при монтаже использовать подложку. К каркасу болтами крепится фрагмент из фанеры толщиной в 10–12 мм, а затем на подложку жидкими гвоздями фиксируется деревянная поверхность. На видео способ крепления проступи на каркас демонстрируется более подробно.

Модульные лестницы

Представляет собой разновидность лестницы на косоуре, так называемом, хребтовом. Соединительные элементы – модули, образуют при сборке несущую стальную балку. Лестница нуждается в промежуточном креплении – к стене или на опору, через каждые 5– 6 элементов. Модули характеризуются поворотным соединением, благодаря чему лестничная конструкция может иметь разную форму.

Проступи крепятся к соединительным пластинкам на модулях посредством болтов.

Особенности устройства

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Косоуры могут сооружаться из таких материалов:

• Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
• Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
• Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Основные виды косоуров

Для разных лестничных конструкций нужны разные опорные балки. Есть лестницы, опорная основа которых состоит из:

Для изготовления опорных изделий всегда используют максимально прочные и надежные материалы, такие как металл и дерево.

Ширина доски для изделия должна быть не менее 30 сантиметров, если этот показатель уже – изготавливают страховочный косоур, который размещают по центру лестничного марша. Центральная балка также обязательно нужна при превышении ширины в 2,5 метра самого пролета.

Чаще всего в современных лестницах используются ступенчатые деревянные косоуры и косоуры с коньком. Разберемся подробно, что же представляют собой эти разновидности поддерживающих элементов.

Ступенчатая опора почти полностью повторяет собой конструкцию лестничного пролета. Для изготовления такого типа поддерживающего элемента в ровном древесном полотне выпиливают специальные вырезы в форме треугольников. Все вырезы должны располагаться на равном расстоянии друг от друга. Именно в эти трехугольные разрезы в полотне будут укладываться ступени лестницы. Минус такого вида косоуров в том, что любые распилы на деревянном полотне ухудшают его показатели прочности. Поэтому для массивных лестничных сооружений лучше использовать косоуры с кобылками.

Кобылки – дополнительный элемент на опорной балке, именно в кобылки будут закладываться ступени, а сама балка при этом останется монолитной, без выпилов и разрезов на полотне. Кобылки монтируют к основанию опоры при помощи шкантов. Изготовление косоура с кобылками – процесс более трудоемкий, так как требуется выработать и саму опору и шканты и кобылки. Впрочем, собирается в единое целое такая конструкция довольно просто – по принципу детского конструктора.

Если же изначальный проект лестницы предусматривает один косоур в качестве опоры, то лучше выбрать изделие из металла, так как оно придаст сооружению максимальную устойчивость и надежность.

Прочные косоуры для массивных лестничных конструкций

Металлический крепежный элемент также имеет в своем проекте кобылки, на которые дополнительно навариваются пластины или углы – в эти проемы будут укладываться ступени. Таким образом, фиксация ступенек происходит по всей длине лестницы и именно потому металлический косоур идеален в качестве опоры для сооружений массивных, а также с необычным дизайном.

К преимуществам металлических опор можно отнести следующие качества:

1. Металл зрительно облегчает сооружение;
2. Визуально металлические балки смотрятся привлекательные и отлично вписываются в современные интерьеры в стиле модерна и минимализма;
3. Изделия такого типа отвечают всем правилам пожарной безопасности.

Руководствоваться при выборе косоуров для домашней лестницы можно опираясь на вкусовые и стилистические предпочтения – кому-то по душе прочный металл, кто-то отдаст предпочтение экологичному дереву. Однако наилучшим вариантом будет получение обязательной консультации у специалистов: оценив вес будущей лестницы, степень ее нагрузки и технические особенности профессионалы порекомендуют вам наиболее подходящий тип косоура, а также посоветуют оптимальный материал для нее.

Технология возведения крыльца своими руками

• К стене бани на анкера крепятся два бруска.
• На расстоянии, равном глубине верхней площадки, в землю закапывают два опорных столба.

В первую очередь вкапываются опорные столбы уличной лестницы

• Сбивают раму верхней площадки и крепят ее одним краем на опоры, а другим на бруски, прибитые к стене.
• В месте расположения первой ступени марша заливают бетонную подушку. Для ее устройства выкапывают котлован глубиной примерно в 30-40см.
• На следующем этапе вырезают косоуры или изготавливают тетивы с опорными брусками.

Способы изготовления тетивы уличного марша

• Получившиеся элементы одним краем упирают в бетонную подушку, а вторым прибивают ко вкопанным опорам сбоку.
• Закончив монтаж такого элемента, как обрешетка крыльца в бани (каркаса) приступают к монтажу проступей и подступенков.
• Балясины прикрепляют к ступеням на металлические шпильки.
• Далее сбивается рама и набивается обрешетка.
• Затем козырек обшивается доской и прикрепляется к стене дома.

• На последнем этапе выполняют .

Совет: Банную уличную лестницу можно покрыть акриловой эмалью, лаком на масляной основе или масляной краской. Как видите, крыльцо в баню своими руками – это не так уж и сложно. Особого опыта в работе с древесиной или какого-то сложного оборудования для этого не требуется.

Если баня спроектирована с комнатами на втором этаже или если постройка имеет чердак, для ее обустройства понадобятся ступени. Учитывая специфику данного помещения, выбирать лестницы для бани не всегда просто.
