ГОСТ 8717.1-84 и 8717.0-84. Ступени железобетонные и бетонные

Пожарные и эвакуационные лестницы

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

Существуют ли оптимальные размеры ступенек лестницы?

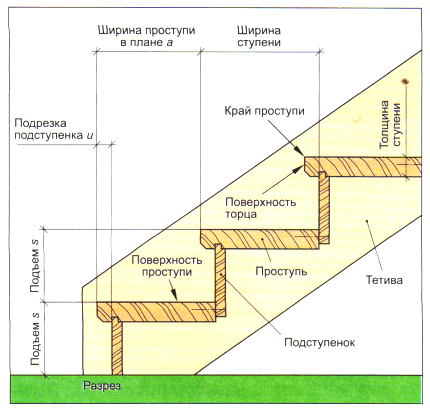

Лестничная ступень вообще состоит из двух частей — проступи и подступенка (хотя часто лестницы делаются вообще без подступенков – открытые) — и характеризуется следующими размерами: ширина, длина, высота. При этом ширина и длина — характеристики проступи, а высота — подступенка. В связи с последней характеристикой находится такое важное понятие, как комфортный шаг подъема. Проще говоря, высота ступенек лестницы не должна выходить за определенные размеры, которые являются комфортными для подъема и спуска по лестнице среднестатистического человека.

Поворотная деревянная лестница с подступенками (закрытого типа)

Это ведет нас к следующему понятию — удобной и неудобной лестнице. У удобных лестниц оптимальный шаг подъема, у неудобных, как правило, превышающий комфортное для человека значение. Однако это не значит, что неудобная лестница — это неправильно, ошибка. В реальной жизни мы часто сталкиваемся с ситуациями, когда нам приходится пользоваться именно неудобными лестницами: например, крутыми конструкциями для подъема на чердаки или изящнейшими и стильными, но не особенно эргономичными винтовыми лестницами, которые устанавливают из-за их престижности или вследствие отсутствия места для монтажа классической маршевой лестницы.

Лестница открытого типа – со ступенями без подступенков

Вот классический пример лестницы «неудобной» из нашего ассортимента, которая на самом деле представляет собой идеальное решение для небольших помещений:

Винтовая лестница из бука ЛВ-1.0

Это винтовая буковая лестница ЛВ-1.0 – максимально компактная именно за счет своего небольшого марша и маленьких аккуратных ступеней, форма которых позволяет вполне свободно перемещаться по лестнице. Стоимость этой модели в Московских лестницах составляет 52 990 р. Конечно, по такой конструкции не поднимешь диван или кресло, а с большой и тяжелой коробкой придется справляться вдвоем. Но если цель – сэкономить место и придать интерьеру совершенно неповторимый вид, лучше винтовой лестницы нет ничего. Вот так «неудобная» лестница превращается в идеальный вариант.

Какой шаг ступенек у лестницы, изготовленной своими руками, зависит от самого мастера – это величина, которую вы определяете сами и просчитываете заранее.

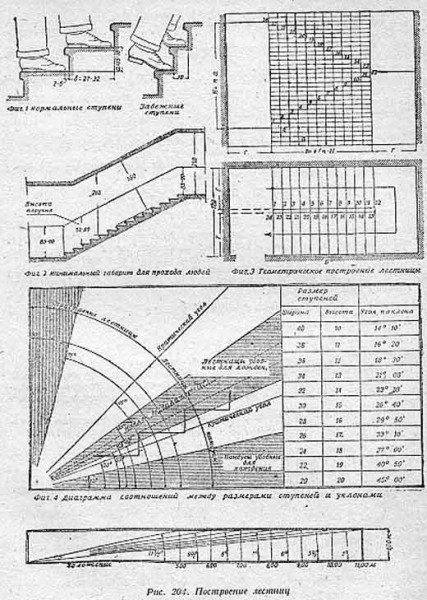

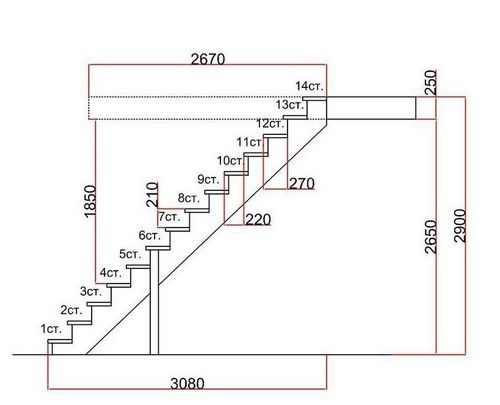

Прежде чем начинать расчет ступенек лестницы, необходимо определиться с типом конструкции, которую вы будете строить. Как таковые, стандарты ступенек лестницы не существуют, хотя комфортные с точки зрения эксплуатации величины можно найти в любых учебниках и статьях. Мы покажем, как рассчитать ступеньки на лестницу с обычным пологим маршем.

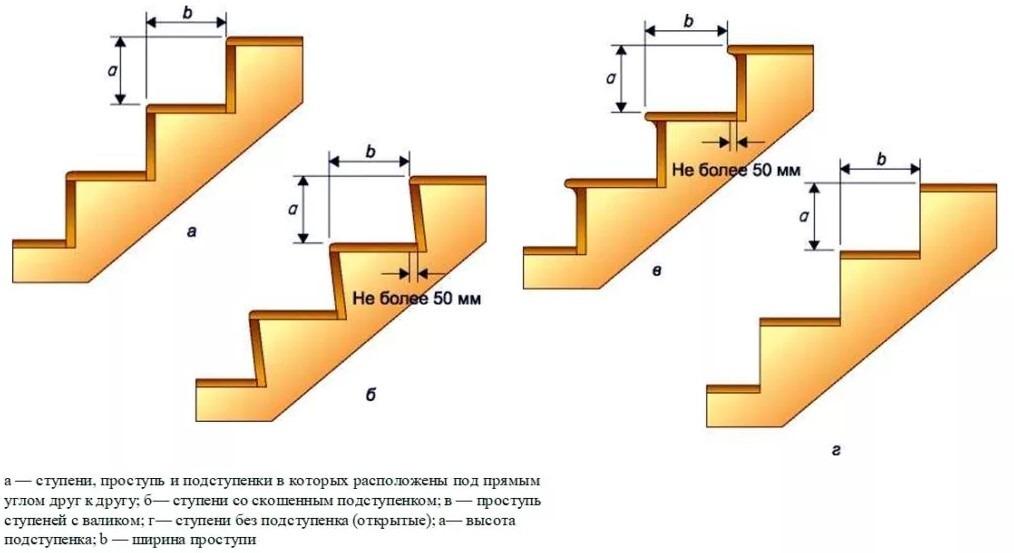

Виды ступеней, их основные критерии

В регламентирующих государственных стандартах и строительных нормах обязательно имеются сведения о базовых габариты лестничных элементов.

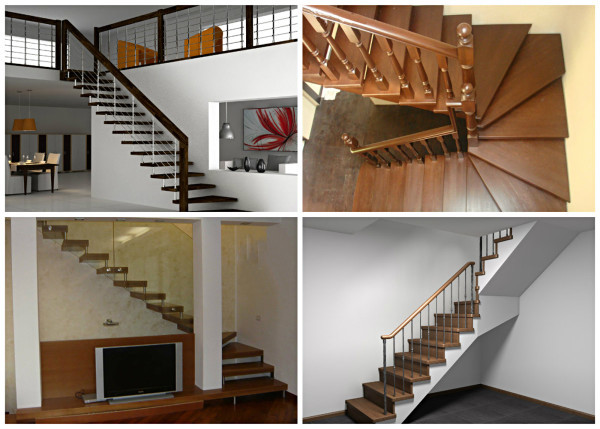

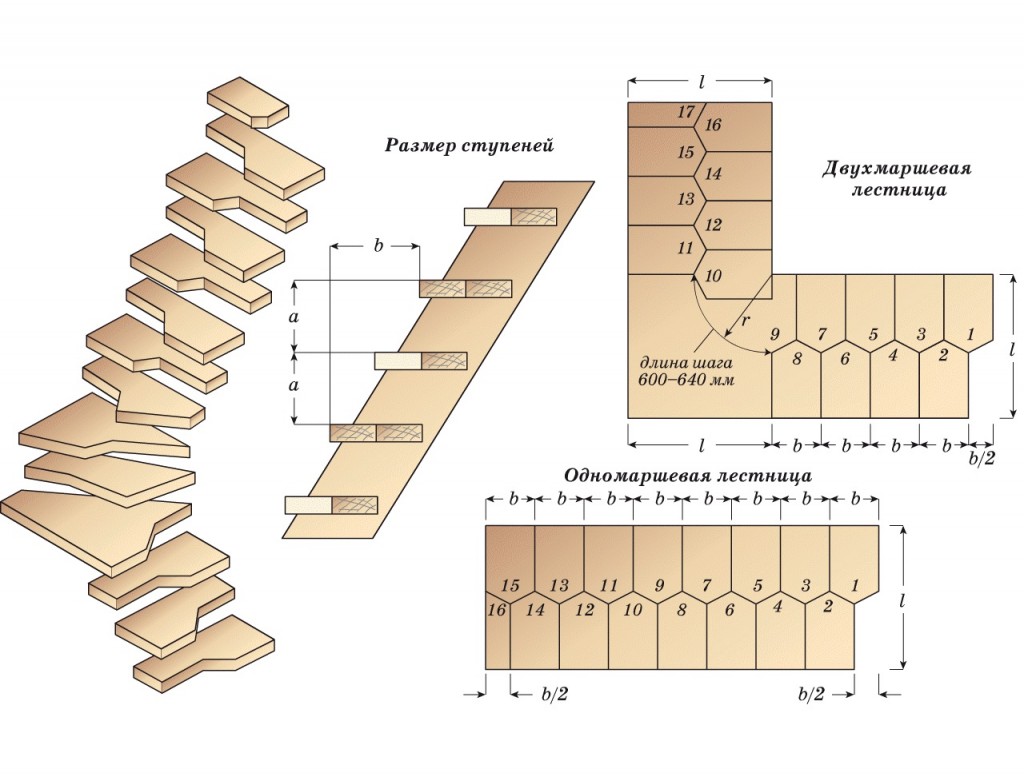

В зависимости от выбранного проекта ступени могут быть разные: прямые, поворотные с углом 90⁰, 180⁰ и с произвольным углом, а также винтового типа. Вне зависимости от типа выбранной модели, выполняются размеры ступеней строго по ГОСТ.

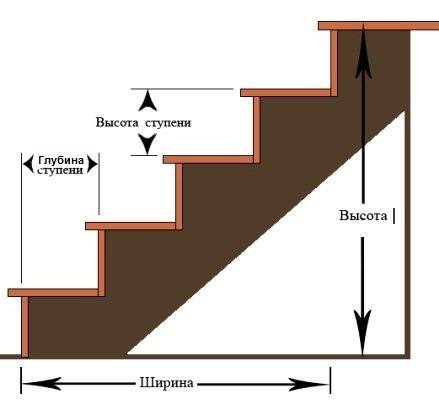

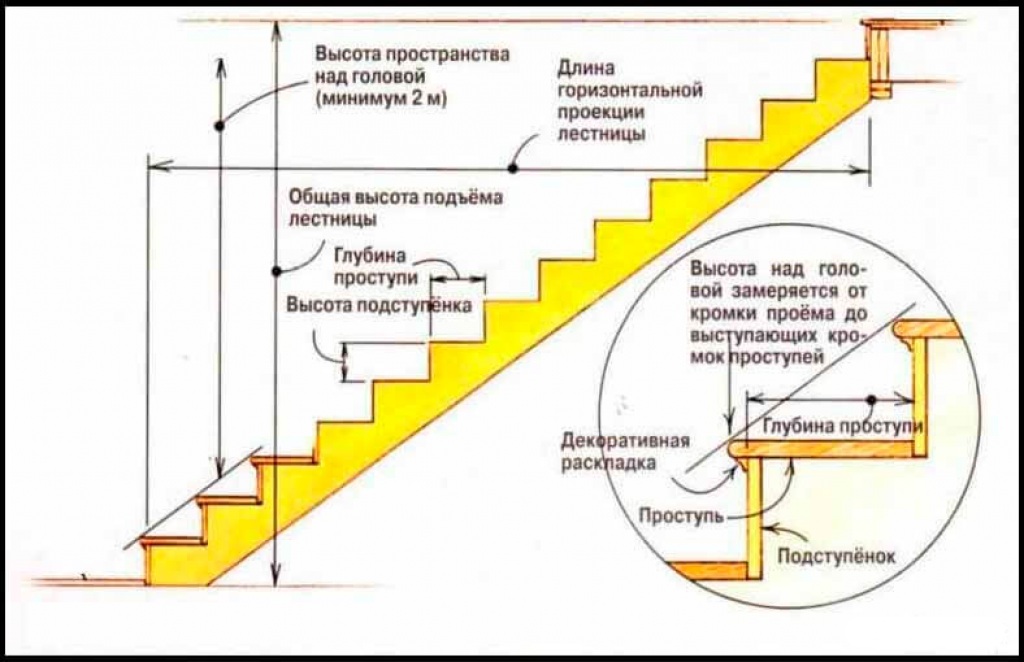

При моделировании будущего изделия определяют параметры, отображенные на рисунке:

Ширина пролета

Это один из базовых показателей, который характеризует размеры ступеней. За ширину пролета принимается свободное для перемещения пространство без учета поручней и ограждений. Для частного дома этот параметр должен быть не менее 70-80 см, но комфорт обеспечивает другой показатель равный 100 см.

Регламентирующий размеры ступеней лестницы ГОСТ не рекомендует снижать ширину пролета, однако при ряде обстоятельств допускается сужение участка лестницы до 60 см.

Ширина шага

Эта величина является базовой для расчета и согласуется с шириной шага человека. От значения параметра напрямую зависят габариты проступи и подступенка. Стандартные размеры ступеней необходимы для комфортного использования лестницы. При их определении был принят среднестатистический показатель шага взрослого человека 60-65 см. Важным условием к соблюдению является соотношение размеров проступи и подступенка, обозначенное на рисунке.

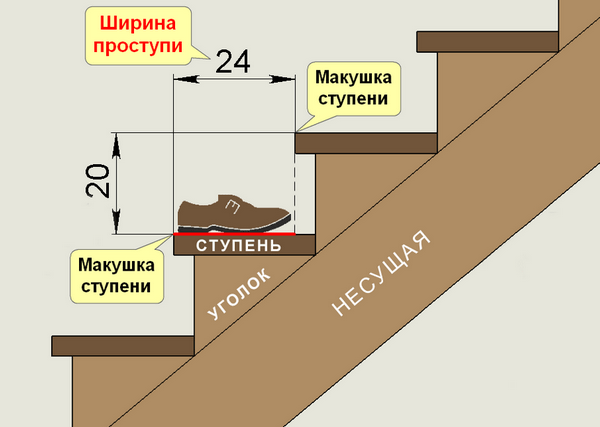

Ширина проступи

Расчет размеров ступеней лестницы в частном доме обязательно включают определение ширины проступи, которая обеспечивает удобство перемещения по конструкции. В среднем длина ступни человека составляет 25-27 см. Если проступь сделать меньшей ширины велик риск соскальзывания и падения.

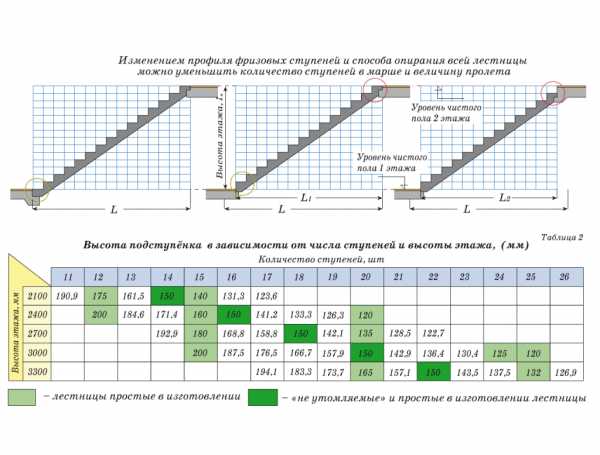

Высота подступенка

Этот размер ступенек для лестницы в доме определяет расстояние между поперечными элементами и в целом определяет высоту конструкции. Подступенок как элемент может отсутствовать, но его высота обязательно учитывается при проектировании и построении. Согласно ГОСТ этот элемент количественно должен составлять 15-22 см. Для его нахождения следует высоту марша на число ступеней. Полученные размеры лестничных ступеней следует проверить на соответствие равенству 2h+b=60-65 и при необходимости подкорректировать параметры.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Гост для стремянок

Для безопасной эксплуатации параметры стремянки должны соответствовать нормативам ГОСТ

Лестницы-стремянки пользуются большой популярностью и имеются почти в каждом доме. Но, при покупке мало кто уделяет внимание техническим характеристикам подобных товаров, и совершенно напрасно, ведь качество изготовления стремянок, напрямую влияет на безопасность, не говоря уже про долговечность и надежность.

Производители лестниц-стремянок обязаны соблюдать ГОСТ, регламентирующий технические характеристики, чтобы потребитель получил качественные изделия. Параметры, которым должны соответствовать деревянные и металлические стремянки, изложены в государственном стандарте 24258-88.

Кроме того, при изготовлении все изделия обязательно должны проверяться отделом технического контроля и проходить испытания.

При этом должны быть тщательно проверены размеры, сочленения и стыковочные узлы, качественность окраски и антикоррозийного (для металлических стремянок) покрытия, присутствие маркировки.

В комплект, кроме самой лестницы, должен входить паспорт и инструкция по эксплуатации.

Требования государственного стандарта

Итак, что же конкретно содержится в основном документе, регламентирующем производство лестниц-стремянок ГОСТ-24258-88:

• Стремянки необходимо выпускать в соответствии с климатическим условиями, то есть они должны переносить использование при температуре до минус 40˚.
• Стремянки в разобранном виде должны упаковываться с обеспечением сохранности всех частей и узлов. Упаковка должна позволять складирование и разгрузку с помощью погрузочных устройств.
• Изготовитель обязан обеспечить надежность изделий с гарантийным сроком не менее года эксплуатации.
• Стремянки деревянные не могут быть выше пяти метров, при этом угол подъема – не должен превышать 60˚.

Высота деревянной стремянки должна быть не более пяти метров

• Стяжки должны быть расположены с интервалом не больше двух метров.

Стяжка стремянки

• Опоры на стойках конструкции необходимо оборудовать специализированными башмаками, которые смогут обеспечить устойчивость на различных поверхностях.

Чтобы ножки стремянки не скользили, их следует оборудовать башмачками

• Интервал между ступенями лестниц необходимо выдерживать 0,31 до 0,35 м, высота первой ступени от поверхности не должна превышать 0,41 м.

1. Интервал между ступенями стремянки

• Покрытие лестниц должно осуществляться антикоррозийным грунтом в один слой ГФ-022 по ГОСТ 25129-88 размером не менее 14,9 мкм и одним эмалевым слоем ПФ-132 по ГОСТ 926-88. Металлические стремянки, используемые при морозе -40-66 градусов Цельсия должны покрываться грунтом ГФ-016 по ОСТ 6-11-1438-79.

Металлические стремянки следует покрывать антикоррозийной грунтовкой и эмалевой краской

Требования безопасности и проверка

Проверка стремянок на соответствие нормам безопасности осуществляется проведением обязательных испытаний. Одновременно проверяются изделия на соответствие ГОСТу. В процессе эксплуатации металлические и деревянные лестницы должны подвергаться регулярным проверкам. Период тестирования устанавливается в зависимости от материала изготовления.

Важно!

Металлические стремянки и лестницы проверяются не реже одного раза в год, а изготовленные из дерева – 1 раз в полгода.

Все проверки данных изделий на соответствие ГОСТу следует начинать со сверки сроков разрешающих их эксплуатацию. В документах, сопровождающих приставные лестницы и стремянки обязательно должна указываться дата изготовления и сроки допустимой эксплуатации. По истечении указанных сроков использование лестниц считается не безопасным, а изделие может быть признано браком.

Перед использованием стремянки следует узнать срок допустимой эксплуатации

Эксплуатация лестниц-стремянок должна производиться в соответствии с инструкцией производителя, который гарантирует полное соответствие изделий ГОСТам. Если при испытании отдельных изделий хотя бы один экземпляр не пройдет тестов, необходимо проведение повторной проверки вдвое большего количества изделий.

Проверка деревянных лестниц-стремянок на соответствие ГОСТу проводится путем замеров высоты конструкции, расстояний между крепежных узлов и оценка защитного слоя, поскольку окраска стремянок из дерева не рекомендуется.

Все изделия обязаны иметь табличку с маркировкой и указанием следующей информации:

• Название изготовителя с указанием товарного знака.
• Наименование изделия и его марки.
• Указание максимальной нагрузки.
• Номер партии.
• Дата выпуска.

Проверка стремянок проводится по нормативам сразу же после их производства, также как и после капитальных реконструкций.

Тестирование на механическую прочность проводится с применением статических нагрузок на ступени и опоры лестниц.

Каждой модификации подбирается тестовая нагрузка в соответствии с ее техническими характеристиками и применяется к изделию в течение 2-х минут. В случаях отсутствия повреждений стремянка признается прошедшей испытание.

Испытание ступеней на прочность

Испытание тетивы на прочность

Все изделия должны сопровождаться комплектом документов в полиэтиленовой упаковке, прикрепленной к конструкции. Сотрудники предприятий изготовителей проводящих тестирование лестниц-стремянок на соответствие ГОСТ 24258-88 должны знать нормативы и правовые акты проведения испытаний.

Что необходимо знать при покупке стремянки

Виды лестниц

О том, какой должна быть высота ступеней лестницы по ГОСТ, поговорим чуть позже. Для начала же давайте разберемся с тем, какими бывают собственно сами эти конструкции. Классифицироваться лестницы могут по разным признакам. В примеру, внутридомовые подразделяются на:

• основные;
• вспомогательные.

Основные лестницы являются конструкциями капитальными и предназначены собственно для передвижения на верхние этажи. К вспомогательным относятся:

• цокольные лестницы;
• чердачные конструкции.

Конструктивно лестницы могут быть:

• маршевыми прямыми, Г, Т или П-образными;
• спиральными;
• на больцах.

Маршевые лестницы являются наиболее распространенным вариантом. Изготавливаться они могут на косоурах или тетивах. Конструкции это в большинстве случаев достаточно массивные и капитальные. Винтовые лестницы имеют то достоинство, что занимают в доме мало места. Размеры они имеют небольшие и для передвижения менее удобным, чем маршевые конструкции.

Лестницы на больцах используются в домах не слишком часто. По сути, это те же маршевые лестницы. Однако ступеньки у них монтируются прямо на стене.

По расположению обычные лестницы классифицируются на внутридомовые и уличные. Последние называют просто крылечками.

Шаг Выбираем высоту

Существует несколько параметров выбора высоты лестниц, поэтому часто многие покупатели их путают и приобретают не совсем то, что хотели. Чтобы с Вами такого не произошло, нужно детально разобраться, что подразумевается под понятием «высота». Различают высоту лестницы и рабочую высоту (в характеристиках производитель может указывать один из параметров или оба).

В чем же разница? Рабочая высота – это усредненное значение высоты, на которой пользователь может выполнять работы (примерно на уровне плеч человека, стоящего на верхней ступеньке). Высота лестницы – это расстояние от земли до верхней ступеньки или опорной площадки, на которую сможет подняться человек (исходя из этого параметра, можно более точно определить рабочую высоту, учитывая рост человека, который будет работать). Общая длина – это габариты изделия в целом, вместе с верхней ручкой или другими конструктивными элементами (иногда она равна высоте площадки). Этот параметр стоит учитывать, если Вам придется часто перевозить лестницу в машине или хранить в тесном подсобном помещении.

Возьмем в качестве примера стремянку KROSPER KRW 403. Рабочая высота (А) у нее будет составлять 2,32 метра, при этом высота площадки (В) – 0,57 метра, а общая длина конструкции (С) – 1,17 метра.

А – рабочая высота

В – высота площадки

С – общая длина

У трехсекционных моделей и у лестниц-трансформеров могут указываться несколько иные параметры, например, длина в разложенном виде (максимально возможный показатель, то есть, сумма длин всех секций) и длина изделия в сложенном виде. Разница между этими значениями может быть значительная, например, у модели Энкор 3х11 ступеней 69685 первый параметр составляет 7,02 м, а второй – 3,1 м.

У алюминиевых лестниц, предназначенных для бытового использования внутри помещений, рабочая высота, как правило, не превышает 3-4 метра, у профессиональных и изделий, предназначенных для проведения работ в офисных зданиях и учреждениях с высокими потолками, этот параметр может достигать 7-9 метров. У лестниц, предназначенных для применения на улице, – свыше 10 метров.

Кстати, от длины конструкции зависит ее вес – чем больше изделие, тем оно тяжелее. Учитывайте этот фактор, если Вам часто предстоит передвигать и переносить лестницу во время работы. Но что самое главное, так это то, что высота изделия влияет и на безопасность эксплуатации. Например, невысокая стремянка с рабочей высотой в 2 – 2,5 метра будет гораздо устойчивее, чем конструкция высотой в 5 метров. Чтобы исключить риск падения и получения травм, алюминиевые лестницы оснащают дополнительными приспособлениями. Поговорим о них подробнее дальше.

Мой опыт

В моем доме мансардный этаж надстраивался вместо холодного чердака поверх плитного перекрытия. Чтобы избежать проблем с усилением плит вокруг проема, лестницу решено было сделать наружной; ограниченное пространство переднего двора диктовало винтовую конструкцию. Вот внешний вид и описание основных узлов лестницы.

Основные параметры лестничного марша

При проектировании лестничных конструкций инженеры применяют требования следующих стандартов:

• ГОСТ 23120-78 — требования к маршевым трапам;
• ГОСТ 25772-83 — требования к ограждающим элементам;
• ГОСТ 24258-88 — нормы для средств подмащивания;
• ГОСТ 8556-72 — технические условия для пожарных лестниц;
• ГОСТ — перечень требований к проекту;
• ГОСТ Р53254-2009 — технические условия для наружных конструкций;
• ГОСТ — нормы размеров элементов лестниц;
• ГОСТ — технические параметры разработки изделий.

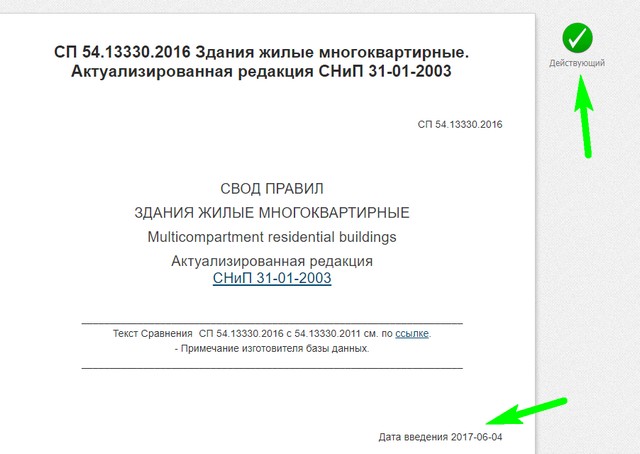

Помимо ГОСТ применяются СНиП, в которых изложены методические рекомендации и факторы, которые необходимо учесть при расчете, проектировании и конструировании лестничных конструкций в домах, общественных зданиях и производственных сооружениях. Нормативные документы предъявляют требования к следующим основным элементам:

• высоте ступеней;

Высота ступени лестницы

• углу наклона конструкции;

Угол наклона лестницы

• ширине марша.

Ширина марша

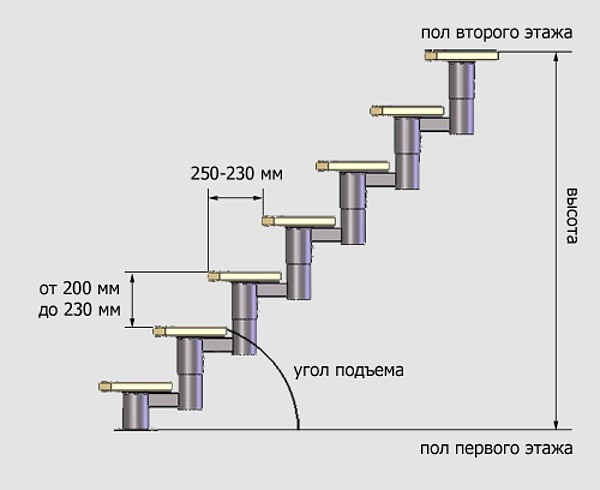

Стандартная высота проступи согласно нормативным стандартам 120-250 подъема на кровлю и спуска в подвал допустимая максимальная высота — 250 мм.В жилых домах изделия проектируются по значениям высоты подступенка 170-220 уличных конструкций в общественных зданиях применяются нормы 150-170 мм.

Высота прохода лестницы

Есть еще один фактор, который нельзя забывать при проектировании лестниц, не менее важный, чем выше приведенные три. Это высота прохода. В том месте, где человек входит в проем, — высота от ступени до перекрытия должна на 10 см. (психологический минимум), а лучше 20 см. больше чем рост человека. То есть не менее двух метров.

Это основные, но далеко не все характеристики удобной и комфортной лестницы. Есть требования, связанные с креплением лестницы к стенам и полу, есть эстетические аспекты и конструктивные, связанные с планировкой квартиры и планами обшивки лестницы. Все в одной статье проговорить сложно да, и нет в этом необходимости. Многое решается на месте, при общении с нашими специалистами, которые знают и обратят ваше внимание на все нюансы при выезде на замер, а так же предложат варианты решения.

В заключение

Строительство загородного дома – важный этап, и отнестись к нему необходимо ответственно. Наиболее достоверными и эффективными показателями являются личные ощущения владельца дома.

Выбор высоты потолка – один из определяющих моментов, впоследствии скорректировать этот параметр будет невозможно.

Высокие потолки

Особое внимание необходимо обратить на обустройство помещения котельной в частном доме с газовым котлом. Хорошо подумайте, оцените перспективы, а затем все тщательно проанализируйте, изучив все правила и новые стандарты. Это позволит создать ощущение комфорта после окончания строительных работ и заселения.

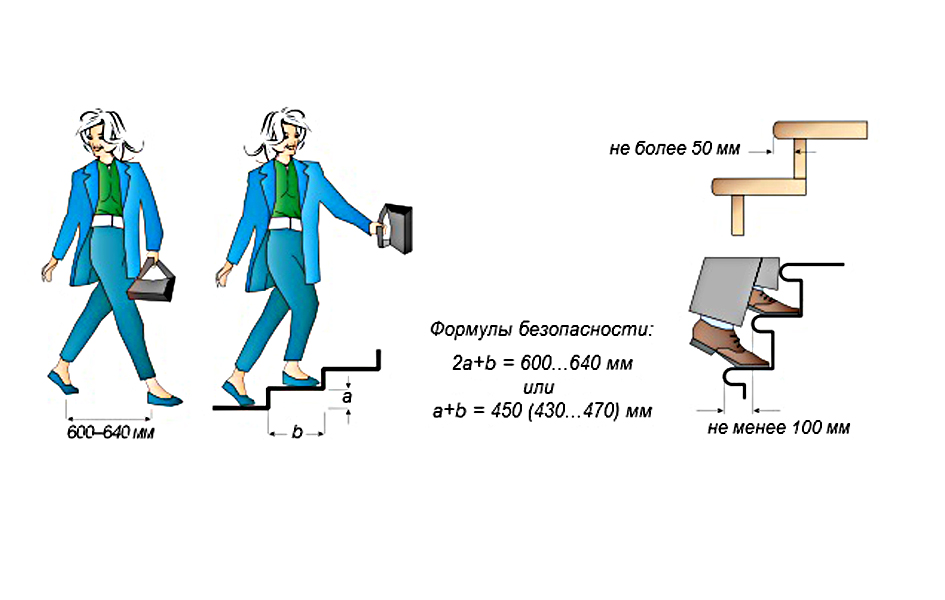

Эргономические критерии при расчетах

Когда вы рассчитываете ширину поступи, учитывайте то, что взрослый человек должен охватить своей ногой всю ступень. То есть ширина должна составлять порядка 30 сантиметров.

Считается, что подступенок должен иметь размер около 15 см. при этом ширина проступи должна быть примерно вдвое больше. Но это не так, ведь если ширина будет больше, то человек просто будет сбиваться с шага. А если сильно сократить ширину проступи, то это тоже будет неудобно при использовании.

Так, при проектировании забежных ступней нужно учитывать минимальную ширину ступеней начиная с узкого конца на 10 см, при этом расстояние нависания проступи должно составлять максимум 50 мм.

Согласно нормам, лестницы можно устанавливать под углом от 26 до 45 градусов, но угол в 37 градусов будет неудобным, а трап с наклоном до 23 градусов лучше заменить пандусом. Если угол больше 45 градусов, но лестница должна быть приставной или раскладной, а вот винтовые сходни должны иметь угол от 25 до 35 градусов.

Требования к облицовке лестниц

Какой бы материал для изготовления ступенчатой конструкции мы не выбрали, долговечность ее и степень безопасности зависит от качества облицовки. Выбор отделочного материала зависит от особенностей эксплуатации изделия и места его расположения. Внутри зданий можно использовать дерево, керамическую, клинкерную плитку и другие материалы, а при облицовке лестницы на входе выбор этот сильно ограничен. Дерево в большинстве случаев по причине отсутствия высоких прочностных характеристик исключается, остается только керамика, клинкер, керамогранит, мрамор, гранит и некоторые другие натуральные и искусственные материалы.

Каждый из материалов привлекателен по-своему, но и недостатков эти покрытия не лишены. Это касается всех покрытий, за исключением C3 технологии облицовки лестниц, разработанную и запатентованную из Твери. Среди достоинств C3-лестниц можно выделить:

• монолитные проступи и подступенок, что делает ступени прочнее и практически исключает попадание воды внутрь конструкции;
• высокая прочность М1200 — следствие использования на производстве прочного фибробетона на основе высококачественного цемента и гранитно-кварцевого композита;
• низкое водопоглощение W12;
• высокая морозостойкость F500 и устойчивость к перепадам температур;
• низкая истираемость И-6;
• простой монтаж, включая возможность проведения работ при отрицательных температурах;
• разнообразие дизайна с выбором цвета изделия и рисунка поверхности.

Облицованная по технологии C3 лестница, выглядит внешне безупречно, при этом вы можете подобрать цветовое решение в соответствие с выбранным дизайном основной конструкции. Особо стоит остановиться на рельефном рисунке, делающим C3-лестницы узнаваемыми. Но этот шаг производитель предпринимает не только ради эстетического совершенства, лестницы, облицованные по данной технологи, не скользят при любой погоде. В этом уже убедились заказчики из многих регионов России, включая те, где климат сложно назвать мягким.

Облицовка лестниц по технологии C3. Познавательное видео об ее особенностях и преимуществах:

Вывод

Согласитесь, даже если вы на эти расчеты потратите 1-2 дня, то экономия в любом случае на вашей стороне, только представьте, что за готовый проект обычно просят несколько тысяч рублей. Безусловно, только последовательность и правильность всех действий приведет к положительному результату, но раз конструкция возводится своими силами, то у вас есть возможность корректировать размеры.

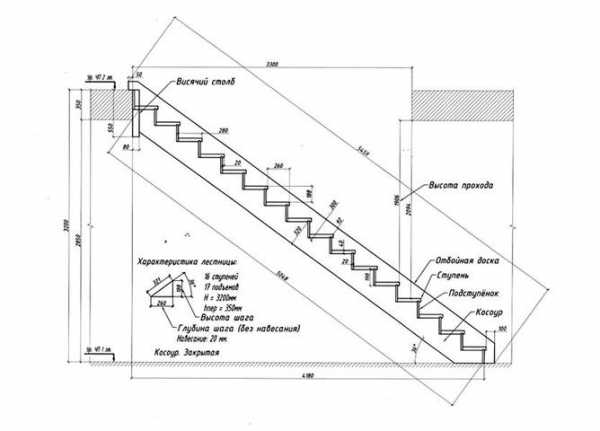

Чтобы результат не обманул ваших ожиданий, укажите на своем чертеже все размеры, которые только можно снять

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Лестница длиной м приставлена к стене: как ее выставить

Если лестница имеет длину 13 метров и приставлена к стене на расстоянии пять метров, то не сложно будет вычислить, на каком расстоянии от земли будет находиться верхний конец.

Длина лестницы – гипотенуза, а расстояние от стены до нижней части лестницы – катет.

Чтобы найти второй катет, Вам следует использовать теорему Пифагора.

Поэтому верхний конец приставной лестницы будет расположен на расстоянии 12 метров от земли.

Вычислить расстояние можно для любой приставной лестницы, используя данную теорему. А затем вычислить безопасный угол наклона.
