Пожарные и эвакуационные лестницы
В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.
Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.
Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.
К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам
Основные требования
Планировать лестничную конструкцию начинают на стадии проектирования и подготовки документации. Для этого определяют место ее нахождения, высоту помещения, доступную площадь, максимальные нагрузки, затем выбирают возможные конструкции и материалы, далее – производят необходимые расчеты. Все это делается до начала работ по возведению дома – на чертежах и в пояснительных записках, называемых технической документацией. Монтаж конструкций, в том числе и лестничных, производят только после окончательного утверждения проекта заказчиком.
Расчеты лестницы должны быть произведены таким образом, чтобы исключалась возможность:
- разрушения и повреждения, которые могут привести к прекращению эксплуатации;
- появления трещин и деформаций, влияющих на безопасность;
- несоблюдения нормативных размеров конструктивных элементов.
По требованиям соответствующих СНиП, лестницы в жилых домах, расположенных между этажами двухуровневых квартир, не могут иметь ширину марша менее 0,9 метра, а уклон наклона – менее 1:1,25. Такие же нормы предусматриваются и для подвальных, и для цокольных этажей. Марши, установленные на лестничных клетках секционных зданий, имеют несколько другие параметры. Их ширина должна быть не менее, чем 1,05 метра, а уклон – не более 1:1,5 для двухэтажных или 1:1,75 для трех- и более этажных сооружений. В СНиП указано, что минимальная ширина марша коридорной лестницы должна составлять,2 метра и более при уклоне 1:1,75. Стоит отметить, что шириной марша считается расстояние между перилами, либо ограждающей конструкцией и стеной. Нормами также устанавливается, что при перепаде уровней основания пола, лестница может иметь не менее трех ступеней, а междуэтажный марш, за исключением винтовых лестниц, – не более 18 подъемов. При большем количестве проступей необходимо устанавливать промежуточные площадки.
Очень важным показателем, который также определяется нормативными документами, является минимальная высота от ступени до потолка. Она должна быть не менее 1,90-2,00 метра. Меньшее расстояние вызовет неудобство при передвижении людей, имеющих рост выше среднего.
Регламентирующие нормативные документы: высота ступени лестницы по стандарту
Как правило, в зависимости от места расположения лестничные конструкции выполняют различные функции. Так, к примеру, в жилом многоэтажном доме лестница должна обеспечивать безопасный пеший подъем жильцов, а в случае учебного учреждения размеры школьной лестничной конструкции, обеспечивающей эвакуацию, должны быть рассчитаны на удобное и быстрое продвижение большого потока людей в случае чрезвычайных ситуаций. Другими словами, высота ступени лестницы ГОСТ – это базовый параметр, от выбора которого, в некоторых случаях, зависит жизнь и здоровье людей. Как правильно выбрать значения ширины и высоты ступеней лестницы в жилых одноэтажных и многоэтажных домах – читайте далее.

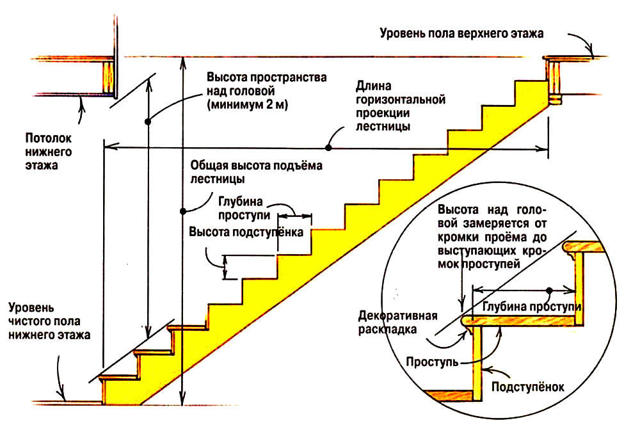

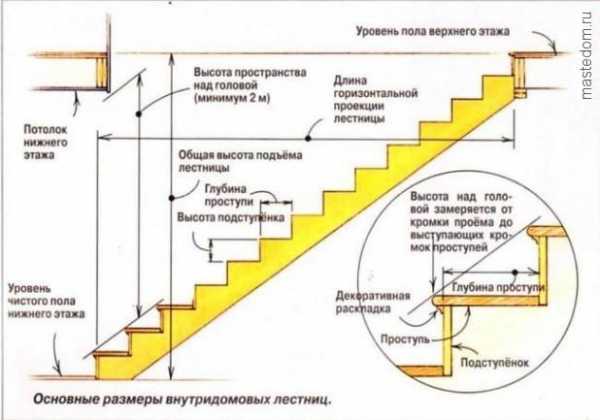

Основные параметры лестницы – ширина проступи и высота подступенка (т.е. ширина и высота ступени), уклон лестницы, ширина марша лестницы и т.п. регламентируются рядом нормативных документов в сфере строительства, а также государственными стандартами.
Ознакомиться с информацией о том, какой высоты должны быть ступени, можно в специальных нормах и правилах в сфере строительства
Основополагающими нормативными документами в сфере проектирования и строительства лестниц являются:
- Нормы и правила в сфере строительства 31-01-2003. Этот документ регламентирует такие важные параметры лестничных конструкций жилых многоквартирных домов, как максимальный уклон и минимальная ширина лестничных маршей, число подъемов и перепад уровней на одном лестничном марше, высоту лестничных ограждений и т.д. Кроме того, данные правила и нормы оговаривают требования удобства и безопасности перемещения жильцов по лестницам, а также перемещения предметов оборудования квартир и встроенных в жилой дом помещений общественного назначения.
- Нормы и правила в сфере строительства № 31-02-2001 оговаривают требования удобства и безопасности к лестничным конструкциям жилых одноквартирных домов.
- В нормах и правилах в сфере строительства № 21-01-97 устанавливаются требования безопасности и удобства передвижения, а также базовые числовые значения параметров лестниц, обеспечивающих эвакуацию в случае опасности.
- Конструкции и размеры ступеней железобетонных для внутренних и внешних лестниц зданий, а также технология изготовления ступеней описаны в государственных стандартах № , а также №
Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

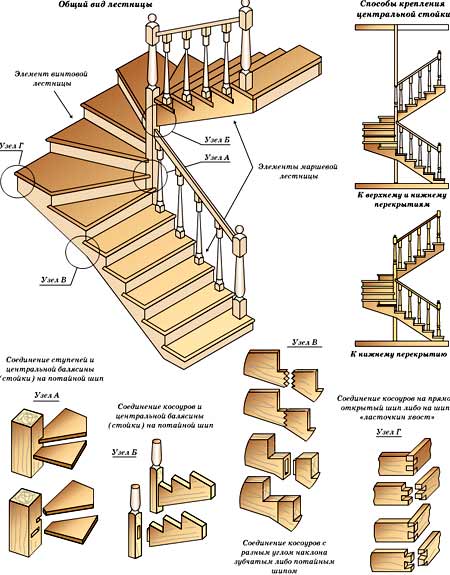

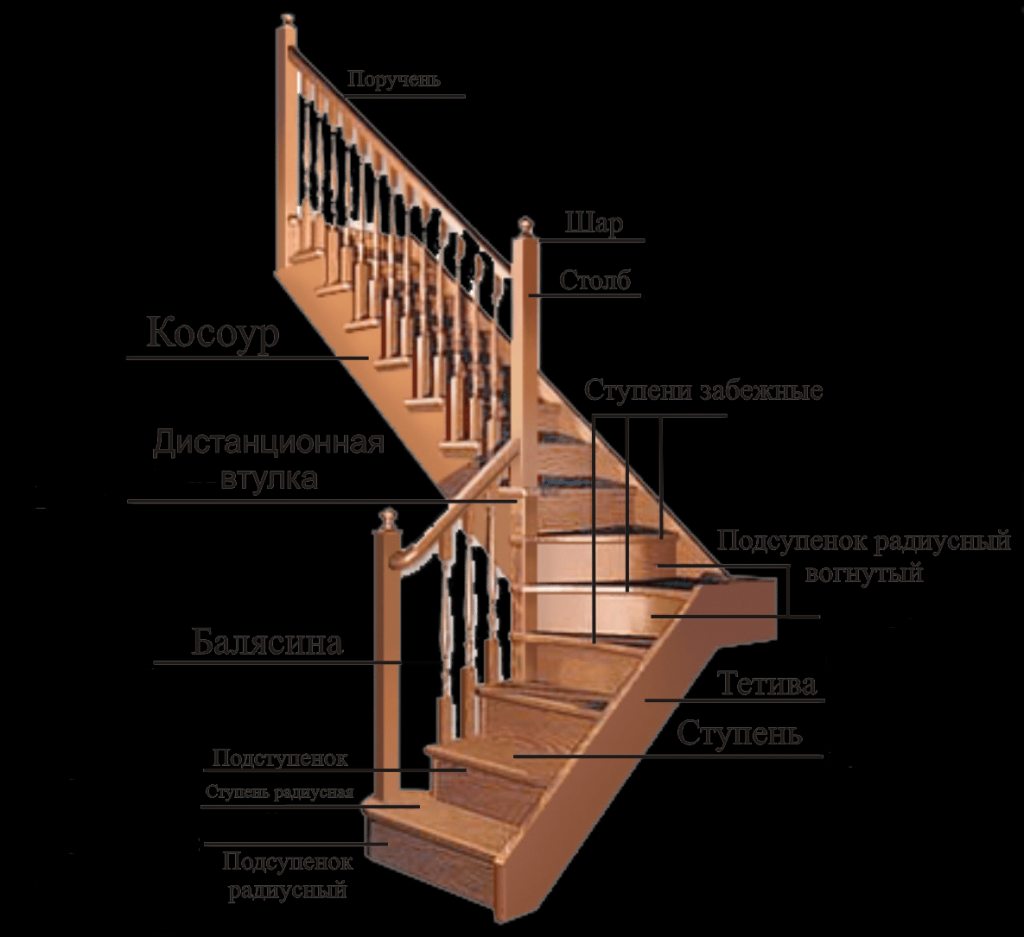

Расстояние между ступенями деревянной лестницы
Главная цель во время создания лестницы — это выполнить ее так, чтобы она была максимально комфортной и удобной для дальнейших пользователей, при этом отвечая всем правилам безопасности.
Чтобы заказать деревянную лестницу у профессионалов, обращайтесь в компании «Мария». Лучшие деревянные лестницы в Оренбурге.

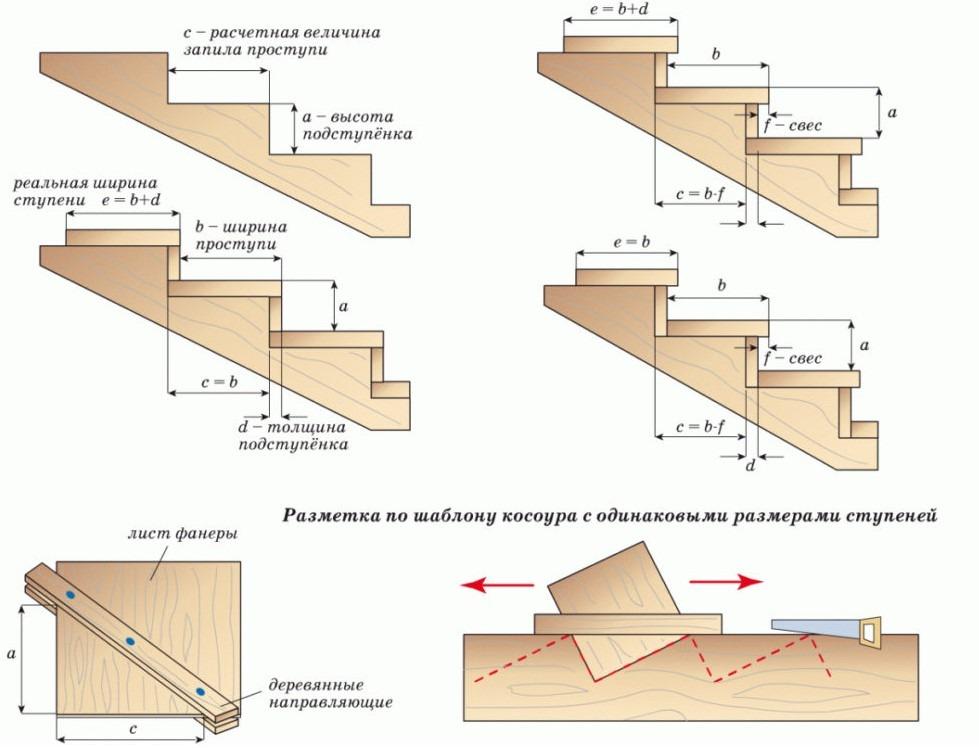

Для того, чтобы получить идеальную лестницу при ее конструировании используют специальные методы расчета всех лестничных элементов и их соотношение друг с другом. Все правила расчета строго прописаны в специальных нормативах СНиП и ГОСТ.

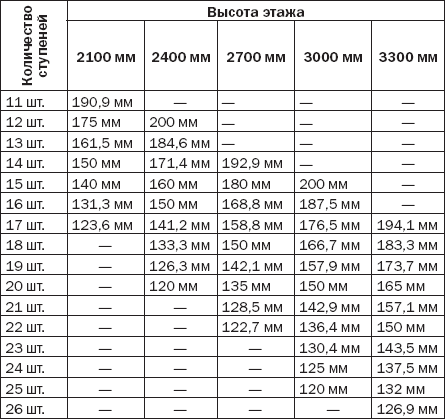

Приступая к созданию проекта будущей лестницы прежде всего нужно учитывать, что на размеры ступеней лестницы влияют следующие показатели:
- высота этажа;
- количество ступней;
- высота прохода.
И только исходя из полученных данных будут производиться все остальные расчеты по размерам ступеней. По нормам расстояние между ступенями у деревянных лестниц может быть от 12 до 20 см, с шириной не менее 20 см. Оптимальным же расстоянием между ступенями считается 14-15 см, оптимальная ширина — 30 см. Это стандартные размеры для лестниц имеющих уклон марша 1:2.
Конечно все расчеты можно произвести самостоятельно — все формулы просты и их легко можно найти в Интернете, но правильно рассчитанное расстояние между ступенями деревянной лестницы — это дело серьезное и от этого зависит безопасность людей, поэтому шутить с этим не стоит и лучше всего обратиться к профессионалам. Специалисты нашей компании имеют 25-ти летний опыт изготовления деревянных лестниц «под ключ», поэтому доверив нам Вашу лестницу, Вы можете быть абсолютно уверенны, что она будет иметь высокое качество и отвечать всем правилам безопасности.
Лестницы
Ширина марша лестниц, доступных МГН, должна быть, как правило, не менее 1,35 м. При расчётной ширине марша лестницы 2,5 м и более следует предусматривать дополнительные разделительные поручни.
Все ступени в пределах марша должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъёма ступеней. Допускается изменять рисунок проступей нижних ступеней первого марша открытых лестниц (п. ).
Ширина проступей лестниц, кроме внутриквартирных, должна быть не менее 0,3 м, а высота подъёма ступеней – не более 0,15 м. Уклоны лестниц должны быть не более 1:2. Ступени лестниц на путях движения инвалидов и других маломобильных групп населения должны быть сплошными, ровными, без выступов и с шероховатой поверхностью. Ребро ступени должно иметь закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, должны иметь бортики высотой не менее 0,02 м (п. ).Пандусы
Максимальная высота одного подъёма (марша) пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10%. В исключительных случаях допускается предусматривать винтовые пандусы.
Ширина пандуса при исключительно одностороннем движении должна быть не менее 1,0 м, в остальных случаях – принимать по ширине полосы движения согласно
Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 1,5 м (п. ).Несущие конструкции пандусов следует выполнять из негорючих материалов с пределом огнестойкости не менее R60, а ограждающих конструкций помещений пандусов – не менее R120 (п. ).
Следует предусматривать бортики высотой не менее 0,05 м по продольным краям маршей пандусов, а также вдоль кромки горизонтальных поверхностей при перепаде высот более 0,45 м для предотвращения соскальзывания трости или ноги (п. ).Поручни
Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц – на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м.
Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей её высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (п. ).
На верхней или боковой, внешней по отношению к маршу, поверхности поручней перил должны предусматриваться рельефные обозначения этажей. Размеры цифр должны быть, не менее, м: ширина – 0,01, высота – 0,015, высота рельефа цифры – не менее 0,002 м (п. ).
Какая должна быть ширина ступенек для комфортного передвижения?
Функциональная ширина лестничного марша определяется пропускной способностью лестницы с учетом того, что для прохода одного человека достаточно 0,6—0,7 м. Ширина внутриквартирных лестничных маршей должна быть не менее 0,9—1,0 м, а в домах повышенной комфортности — 1,25—1,5 м.
В винтовых лестницах расстояние от центральной стойки должно быть не менее 1,1 м. При расстоянии 1,5 м ширина ступени должна быть не менее 100 мм.

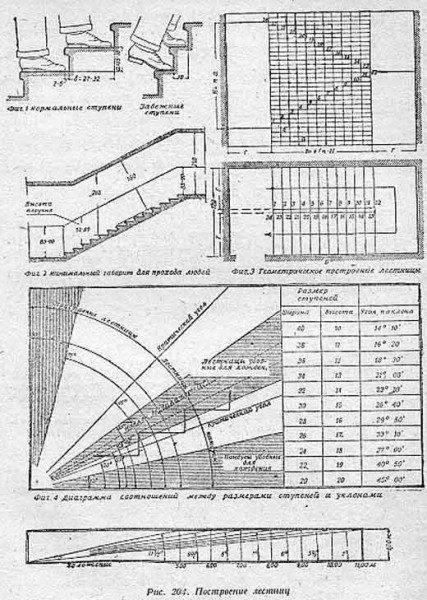

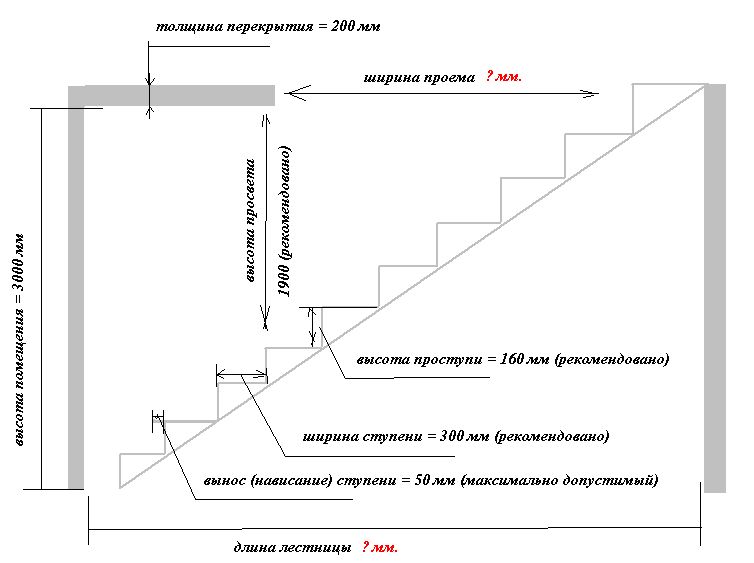

Для определения размера лестницы необходимо определить ее место на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 30 до 45 эксплуатации лестницы и связанная с ней гарантия безопасности зависят главным образом от относительной величины подъема марша (угла подъема). Угол подъема марша можно установить, зная местоположение лестницы в плане и высоту помещения.

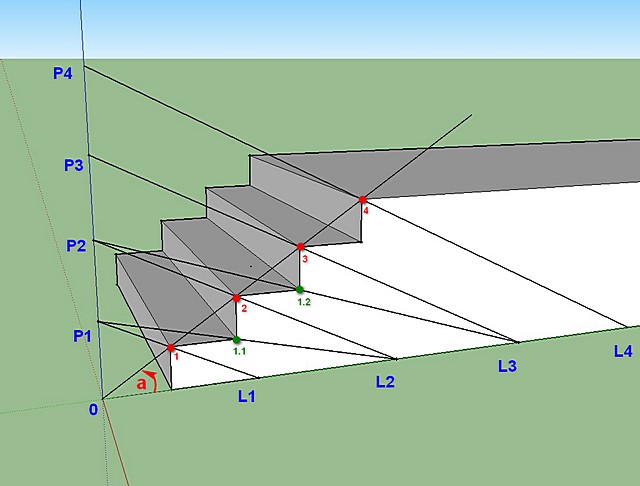

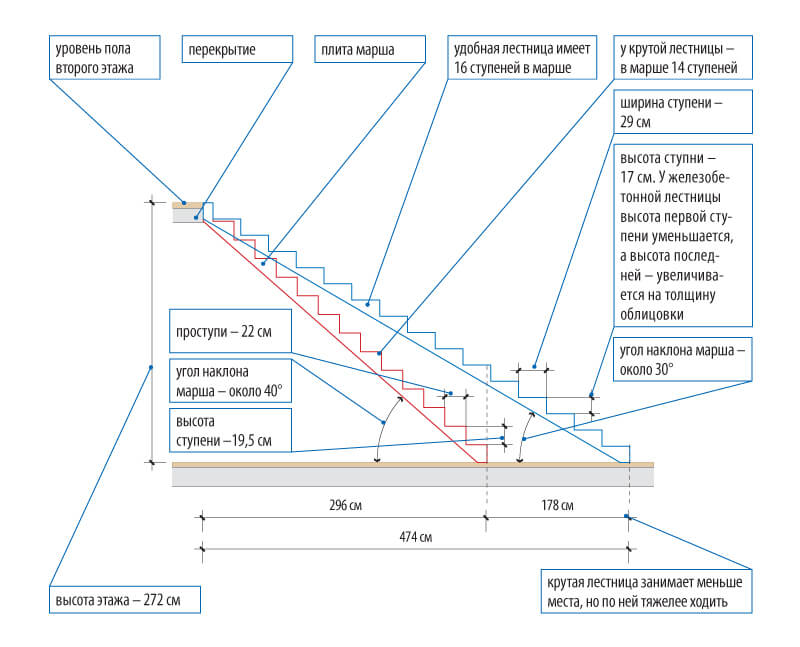

Практика показывает, что лестница будет удобной и безопасной, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62—64 см, удобный подъем ноги — 30—32 см. Исходя из этого, проступь определяется так: 2 А + В = 64 или А + В = 47 см, где А— высота ступени, В — ширина проступи.
Наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Высота ступени должна быть не более 200 мм и не менее 120 мм, край ступени (выступ) — порядка 20—40 мм. Чем выше ступень, тем уже делается проступь, и наоборот. Однако ширина ступени должна быть, по крайней мере, равной ее высоте.
Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40—50 см от края пролета; для винтовых лестниц — по оси центральной опоры. Проступи ступеней криволинейного марша имеют на поворотах клиновидную форму, причем узкая сторона проступи должна быть не менее 140 см,
Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии. Чтобы исключить такие неудобства, лестницу конструируют с рассредоточенными ступенями с постоянным изменением их ширины по всей длине марша.
Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой вышерасположенного конструктивного элемента— принимают не менее 1900—2000 мм. По мере подъема по лестнице этот размер должен сохраняться.
Итак, после того как четко определены тип лестницы, место ее расположения в доме, количество ступеней, их ширина и высота, угол наклона, можно заняться дизайном и оформлением.
Современные отделочные материалы позволяют реализовывать самые смелые дизайнерские проекты. Здесь многое зависит от вкуса и общего стиля интерьера. Сложно представить гармоничное сочетание, например, массивной дубовой лестницы и суперсовременного дизайна в стиле хай-тек. Или: старинная ореховая мебель и напольные часы с боем вряд ли будут хорошо смотреться на фоне стеклянно-металлической винтовой конструкции.
Если же говорить об аксессуарах, то, скажем, деревянные лестницы по традиции часто украшаются резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.
Металлические конструкции нередко окрашивают в самые разнообразные цвета — современные полимерные и лакокрасочные материалы позволяют сделать лестницу достаточно нарядной. Сейчас в моду вошли лестницы с коваными перилами и балясинами. Витое литье придает комбинированной лестнице изящество и воздушность, особенно если это винтовая конструкция.
Другое новшество — подсветка ступеней. Если лестница открытая, без боковых планок, то светильники, расположенные с «изнанки» лестницы, мягко освещают каждую ступеньку. Когда такие светильники вмонтированы в косоур, можно использовать их как дополнительный источник света вечером или в ночное время.
Есть и множество других решений, к примеру винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями раз-ной формы, комбинированная с мраморной облицовкой ступеней и деревянными балясинами и перилами и т. д. и т. п.
Как рассчитать размер лестницы интересное видео

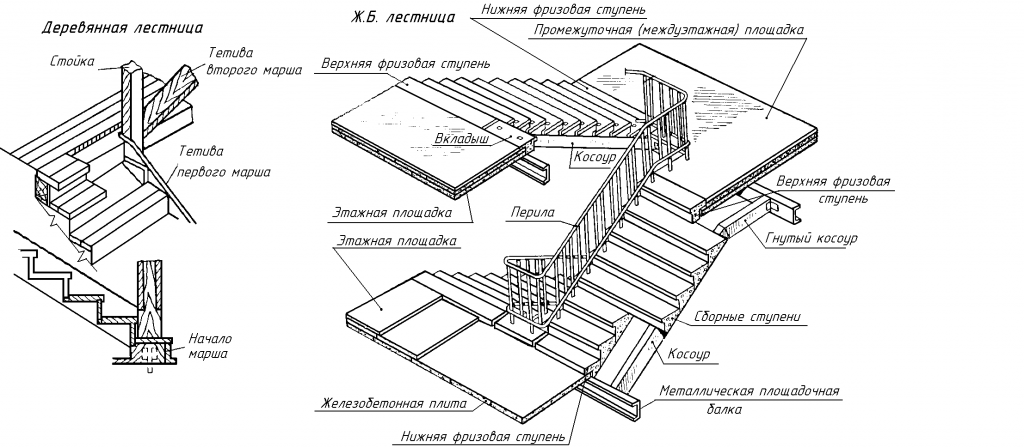

Классификация бетонных лестничных сооружений
Маршем принято называть наклонную часть железобетонного лестничного элемента. Марш включает в себя ступени и несущую конструкцию, представляя собой связующее звено между этажными, а также междуэтажными перекрытиями. По числу полуплощадок, отсутствию или наличию фризовых ступеней в соответствии со стандартами ГОСТ 9818-85 марши разделят на следующие виды:
- ЛМ – изделия без фризовых ступенек с плоскими лестничными пролетами;
- ЛМП – марши ребристого типа с полуплощадками;
- ЛМФ – конструкции ребристые, оборудованные фризовыми ступенями;
Фризовыми принято называть ступени, которые расположены ближе всех к бетонной площадке. Ребристые марши с полуплощадками классифицируются на изделия с одной и двумя полуплощадками. Плоские предназначены для монтажа в отапливаемых и неотапливаемых зданиях, как внутри, так и снаружи помещений, имея предел рабочей температуры до -40ºС.
Горизонтальные площадки, выполняющие функцию соединения пролетов, дифференцируют на следующие виды:
- а) ребристого или плоского вида для конструирования маршей без фризовых ступеней типа ЛМ (2ЛП и 1ЛП);
- б) промежуточные и этажные конструкции ребристых плит ЛПП, применяемые для оснащения маршей ЛМП;
- в) ребристые плиты ЛПФ, использующиеся совместно с маршами ЛМФ.
Параметры и характеристики лестничных элементов
Согласно ГОСТ 9818-85 лестничные марши и плиты конструкции пролетов предназначены для установки и эксплуатации с нагрузкой до 3,5 кПа в жилых зданиях и до 4,7 кПа в сооружениях промышленного типа, производственных строениях, вспомогательных и общественных зданиях.
Габариты площадок
Площадки, выполняющие функцию соединения ступеней в пролетами могут состоять как из одного, так и из двух элементов. Размер длины площадки в здании между прямыми маршами определяется исходя из комфорта для человека и должен составлять не менее одного среднего шага. Как правило, это значение принимается равным 620 мм. Стандартный размер поворотных площадок варьируется в длину от 1000 мм. При этом ширина равна ширине маршевых лестниц.
Число ступеней и размер шага
Исходя из конструкции железобетонных лестничных элементов, шаг человека включает в себя высоту двух подступенков и ширину проступи, составляя в среднем от 600 мм до 640 мм. При проектировании лестничных пролетов для комфортного подъема по ним необходимо произвести расчет габаритов ступеней, исходя из значения высоты марша и числа ступеней в нем. Значение ширины проступи должно позволять комфортно разместить на ней стопу среднего размера длину которой принято считать от 260 до 320 мм. при этом габарит подступенков может варьироваться в диапазоне от 140 мм до 200 мм, составляя в среднем 170 мм.
Безопасность лестничного пролета – главный принцип расчета параметров ступеней. составляющими безопасности являются величины ширины горизонтальной поверхности ступени и значение высоты. Индекс суммы этих величин в оптимальном варианте должен составлять 460 мм. Выявить степень безопасности лестничного марша в альтернативном варианте представляется возможным, определив разность между высотой ступени и шириной ее проступи. Данная величина должна насчитывать 120 мм. Чтобы рассчитать количество ступеней в конструкции марша, необходимо брать во внимание габариты высоты лестницы. В архитекторской практике принято считать оптимальным и комфортным подъем по маршу, в состав которого входит 15 ступеней.
Параметры угла наклона и длина

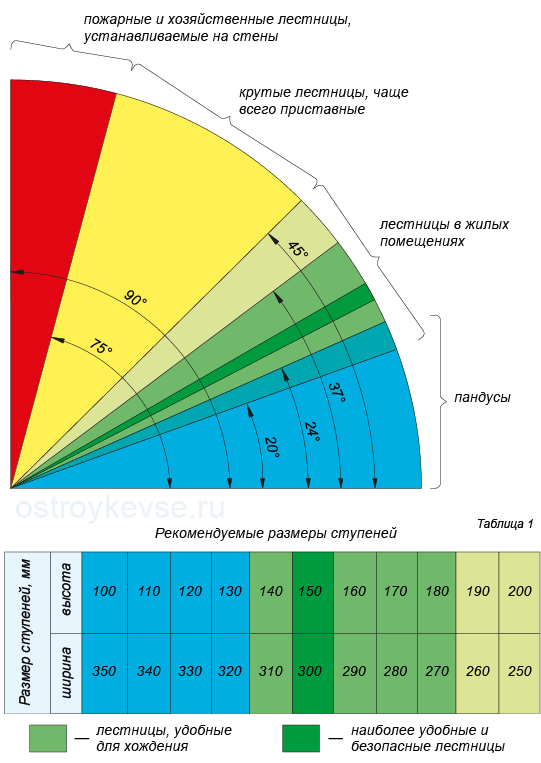

Для комфортного и безопасного передвижения по лестничным маршам значение угла наклона по рекомендации насчитывает от 35 до 45 градусов. В этот диапазон должны попадать элементы строений при возведении лестничных конструкций в общественных и жилых зданиях.
Длина конструкции марша является вариативным параметром, который зависит от высоты этажа и числа ступеней. Для точного расчета длины, необходимы точные данные об уровне последней ступеньки, которая будет располагаться при подъеме на верхний этаж. Расчет производится по формуле из школьной программы, используя теорему Пифагора, в соответствии с которой пролет со ступенями является гипотенузой, длина которой формируется из корня сумм квадратов катетов. При этом необходимо придерживаться норм отраслевых стандартов, согласно которых высота марша не должна быть больше, чем 3 метра. Если это значение превышено, необходимо осуществлять проектирование и строительство междуэтажных площадок.
Выбор ширины лестницы зависит от проектируемой пропускной способности, которая определяется назначением и видом здания. При средней интенсивности использования ширина лестничного пролета должна составлять 1200 мм. При возведении зданий общественного назначения ширина лестницы выбирается равной 2000 мм. Параметры и габариты перехода выбираются в ходе проектирования в соответствии с требованиями отраслевых норм и стандартов, отталкиваясь от критериев удобства и безопасности эксплуатации.
Габариты изделий
В современных условиях длина стандартных лестничных маршей, изготавливаемых заводами, варьируется в пределах от 1670 мм до 6960 мм. в стандартном варианте исполнения по стандарту число ступеней в секции составляет 16 штук. Типовая их ширина находится в пределах от 280 мм до 320 мм. Меньшими ступенями могут оснащаться лишь подвальные марши, устанавливаемые для спуска в подземные объекты. Наиболее востребованными и популярными являются марши с шириной от 900 мм до 1100 мм. при этом в отдельных вариантах изготовления это значение может находиться в пределах от 667 мм до 1800 мм. Размер ступени по высоте, как правило оставляет 150 мм, а навес проступи под низом подножки – 50 мм.
Основные параметры лестниц
К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам , маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.
Ступени

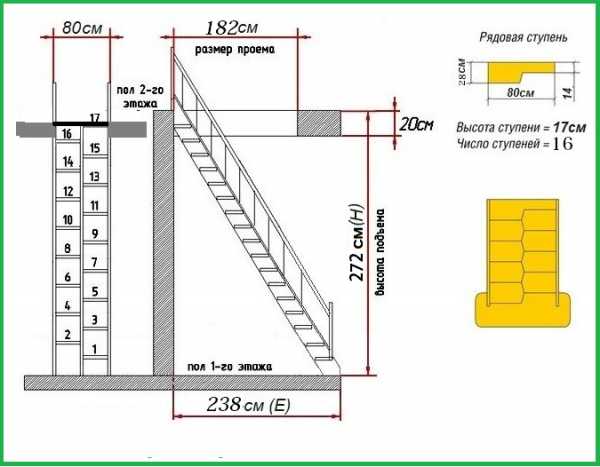

Когда производили расчёты параметров при проектировании лестницы и ступеней , то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:
2m+sz=62 см
Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

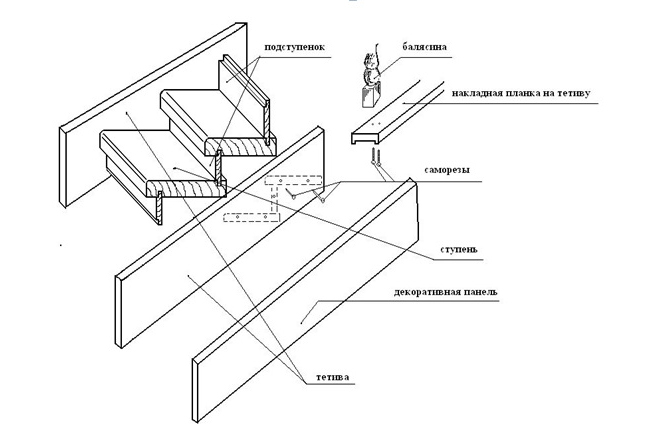

Схема устройства ступеней лестницы в многоэтажке
Например, зная высоту ступеней (которая, к слову , также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.
Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.
Все ступени должны обладать специальной нескользкой поверхностью, т.е . они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.
Монтаж специальных шероховатых панелей на ступеньки
Лестничные пролёты
Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх , одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта , а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.
Чаще всего лестничные пролёты состоят из 7–12 ступеней . Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями. При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.
Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.
Лестничные марши
Проектирование внутренних лестничных маршей в доме требует соблюдения следующих условий:
- Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
- В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик , пожарные щиты и т. д .
Ограждения, поручни и барьеры
Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой , высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.
Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта . Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.
Устройство и декор современных поручней в многоквартирном доме
Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.
Деревянные лестницы. Нормы строительства. Международные жилищные нормативы
Визуальная интерпретация Международных жилищных нормативов.
Компания «Древ-Массив» представляет данный перевод с целью обмена опытом. Подчеркиваем, что рекомендации SMA не являются нормативными актами, и на территории РФ не действуют.
R311.5.1 Ширина
Исключение: ширина винтовой лестницы должна соответствовать разделу R311.5.8.
R311.5.2 Высота габаритного контура
R311.5.3.1 Высота подступенка
R311.5.3.2 Глубина ступени

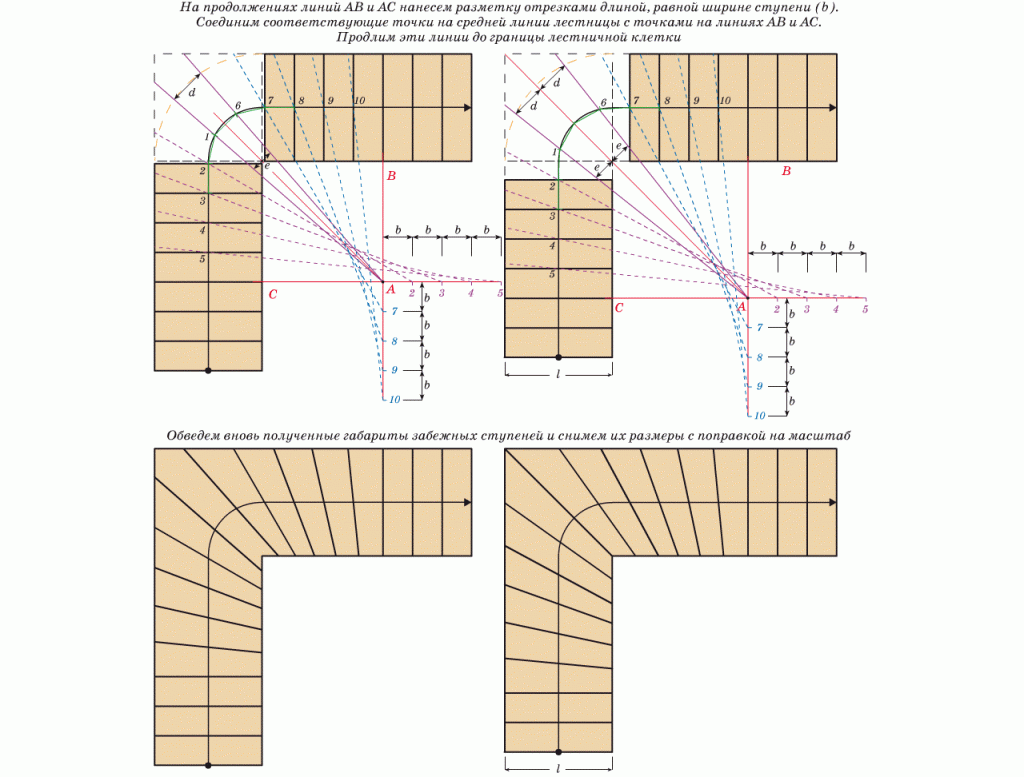

Забежная ступень — ступень с непараллельными краями (см. термины ниже в разделе «Определения» этой статьи).
R311.5.3.3 Профиль деревянной лестницы или вид сбоку
Исключения:
1. Выступ проступи не требуется, если глубина ступени менее 11 дюймов (279 мм).
R311.5.4 Лестничная площадка
У каждой деревянной лестницы наверху и внизу должны быть пол или лестничная площадка.
Исключение:
Пол или лестничная площадка не требуется наверху лестничного марша внутри помещения, включая лестницу в прилегающем гараже, при условии, что дверь не распахивается на лестницу.
Лестничный марш должен иметь общую высоту между полом и лестничной площадкой не более, чем 12 футов (3658 мм).
R311.5.5 Пешеходная зона лестницы
Пример: глубина ступени 254 мм + выступ проступи 31,75 мм = 285, 75 мм.
2% от 285,75 мм = 5,72 мм — максимальный наклон по вертикали.
R311.5.6 Поручни.
R311.5.6.1 Высота поручней
Высота поручней замеряется вертикально от наклонной плоскости, прилегающей к выступам проступей, и до наклонной плоскости, проходящей через перила.
R311.5.6.2 Цельность поручней
Исключения:
R311.5.6.3 Размеры рукояток поручней
R311.5.7 Освещение
Все лестницы должны быть освещены в соответствии с разделом R303.6 (Прим. Данный раздел не представлен в этой статье).
R311.5.8 Специальные деревянные лестницы
Деревянные лестницы с забежными ступенями с поворотом на 90° и 180° , винтовые лестницы с центральной стойкой, круговые винтовые лестницы, криволинейные лестницы должны соответствовать всем требованиям из раздела R311.5 за исключением, указанного ниже.
R311.5.8.1 Винтовая лестница
R311.5.8.2 Лестницы в подвал
R312.1 Защитные ограждения
R312.2 Ограничения по зазору в ограждениях
Исключения:
ОПРЕДЕЛЕНИЯ
R201.3 Термины, определенные в других кодексах.
Те термины, которые не определены в настоящем кодексе, они имеют такой же смысл, который используется в других нормативах Международного Совета по нормам и правилам.
Примечание: Для того, чтобы обеспечить полное понимание, мы приведем все связанные с лестничной темой термины, которые применяются в IRC (Международные жилищные нормы) и IBC (Межгосударственные строительные нормы).
Раздел R202 Определения
Ограждения
Часть сооружения или система сооружений, установленные с открытых сторон пешеходной области, которые балясинами предохраняют от падения.
Поручень
Горизонтальный или наклонный брусок, за который держатся руками.
Проступь
Верхняя поверхность ступени.
Scissor STAIR Две взаимосвязанных лестницы предоставления двух отдельных путей выхода, расположенных в одной лестничной клетке приложения.
Добавлено «Древ-Массив».
Прим. Редактора: см., фото-пример
Лестница
Сооружение, состоящее из ряда ступеней для подъема на высоту.
Лестничные марши
Лестницы могут иметь один лестничный марш или несколько. Лестничные марши, связанные лестничными площадками служат для подъема с одного уровня на другой.
Лестница-экстерьер
Лестница, которая хотя бы с одной стороны открыта, а с другой стороны ограничена стеной. Открытая сторона лестницы может быть ограждена поручнями с балясинами или специальными ограждениями.
Лестница-интерьер
Лестница, которая закрыта с обеих сторон.
Винтовая лестница
Лестница, ступени которой расположены по спирали.
Прим. редактора. Винтовые лестницы бывают двух видов: круговые винтовые лестницы и винтовые лестницы с центральной стойкой. Винтовая лестница с центральной стойкой — винтовая лестница, ступени которой нанизываются на одну опору (центральный стержень). Такая лестница состоит из ступеней, центральной стойки и поручней. Круговая винтовая лестница — винтовая лестница, имеющая круглую шахту посередине.
Забежные ступени. Ступени с непараллельными краями.
Прим. редактора. Ступени, у которой внутренняя сторона уже наружной. Забежные ступени применяются при поворотах лестничного марша.
Приложение
Пример шаблона поручня
Проверка размеров поручня в натуральную величину.
Инструкции:
Разместите самую широкую часть поручня на линию AB, чтобы левый край касался линии АС. Следите, чтобы горизонтальная ось поручня была параллельно линии АВ.
Поручень в правильном положении должен соответствовать требованиям в разделе R315.2 Type II Handrail Grip Size requirements (R315.2 Тип поручня 2, требования к размерам захвата).
Если профиль несимметричный с обеих сторон, то поручень нельзя использовать.
Материал взят с сайта
Перевод Ким Ольги. Предоставлено компанией Древ Массив
Количество ступеней в марше лестницы по нормам в 2020
Нормируемое количество ступеней, а следовательно подъемов, в одном лестничном марше между лестничными площадками определено в следующих нормативных документах:
Приведем пункты данных нормативных документов, которые касаются непосредственно числу ступеней в марше лестницы:
Согласно раздела 6 СП :
Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16.
В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
Согласно п.8.2 раздела 8 СП :
Высота перепадов в уровне пола разных помещений и пространств в здании должна быть безопасна. В необходимых случаях должны быть предусмотрены поручни и пандусы. Число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18.
Применение лестниц с разной высотой и глубиной ступеней не допускается.
В многоуровневых квартирах внутриквартирные лестницы допускаются винтовые или с забежными ступенями, при этом ширина проступи в середине должна быть не менее 18 см.
Согласно разделу 5 СП :
Разделу 5. Объекты, предназначенные для постоянного проживания и временного пребывания людей (класс Ф1)
пункт 5.2. Для детских дошкольных учреждения, специализированных домов престарелых и инвалидов (неквартирные), больниц, спальных корпусов школ-интернатов и детских учреждений (Ф1.1)
подпункт 5.2.1. Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
пункт 5.3 Гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов (Ф1.2)
подпункт 5.3.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
пункт 5.4 Многоквартирные жилые дома (Ф1.3)
подпункт Перепады в уровне пола разных помещений и пространств в здании должны быть безопасной высоты. В необходимых случаях должны быть предусмотрены поручни и пандусы.
Число подъемов в одном лестничном марше или на перепаде уровней должно быть не менее 3 и не более 18. Применение лестниц с разной высотой и глубиной ступеней не допускается.
В двухуровневых квартирах допускается использовать внутриквартирные лестницы винтовые или с забежными ступенями, при этом ширина проступи в середине должна быть не менее 18 см.
Разделу 6. Зрелищные и культурно-просветительские учреждения (класс Ф2)
подпункт 6.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
Разделу 7. Здания организаций по обслуживанию населения (класс Ф3)
подпункт 7.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
Разделу 8. Учебные заведения, научные и проектные организации, учреждения управления (класс Ф4)
подпункт 8.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
Требования к ступеням металлических лестниц
Строительство производственных помещений – отдельная строительная отрасль. Требования, предъявляемые при возведении зданий и сооружений промышленного назначения, зависят от типа производства, и для каждой отрасли существуют свои нормы при проектировании.
Однако, лестницы и площадки в производственных зданиях проектируются, в общих чертах, подчиняясь единым нормам проектирования для общественных помещений.
Потому что предназначены они для человека, и создаются исходя из антропометрических характеристик, не зависимо от того, где человек находится – на мраморной лестнице в театре, или на металлической, в производственном цеху.
Как проектируются лестницы
Несмотря на то, что лестничные конструкции используются в зданиях постоянно, при их проектировании и расчетах учитывается аварийная ситуация, в результате возникновения которой потребуется экстренный выход одновременно большого количества людей из здания.
Поэтому, даже если архитектор проектирует параднуюлестницу, отделанную мрамором и бронзой, свою работу он начинает с расчета, будет ли способна эта шикарная конструкция для спуска и подъема служить достаточным эвакуационным путем при возникновении, к примеру, пожара.
При проектировании учитывается такой фактор, как пропускная способность. Эта величина равна числу людей, могущих пройти за одну минуту в самом суженном месте.
Требования, предъявляемые к проходимости, основаны на теоретических исследований скорости передвижения людей при подъеме и спуске.
Человек движется вниз со средней скоростью 10 метров за минуту, подымается – 8 метров за минуту.
Учитывая, что тело человека занимает примерно 0,3 м, на расстоянии 10 метров может расположиться 33 условных человека.
Соответственно, при подъеме, на 8 метрах может уместиться 26 человек.
Исходя из этих расчетов, пропускная способность при спуске равна 33 человека в минуту, а на подъеме – 26 человек в минуту.
Зная величину пропускной способности, и учитывая число людей, могущих единовременно быть в здании, проектируют количество и ширину маршей лестниц, требующихся для эвакуации. Определив ширину марша, рассчитывают размеры площадок, коридоров и ширину дверей, ведущих на лестничные площадки.
Принятые нормы предписывают устройство маршей, имеющих ширину 1100 мм для вспомогательных конструкций. Главные лестницы имеют следующие размеры в зависимости от количества эвакуируемых людей:
- 1400 мм – до 150 человек;
- 1600 мм – от 150 до 200 человек;
- 1800 мм – от 200 до 250 человек;
- 2000 мм – от 250 до 325 человек;
- 2200 мм – от 325 до 400 человек;
- 2400 мм – от 400 до 500 человек;
- 2600 мм – от 500 до 600 человек;
- 2800 мм – от 600 до 700 человек;
- 3000 мм – от 700 до 800 человек;
Более широкие марши делать не целесообразно, и при необходимости увеличивают количество. Этинормы распространяются и на проектирование для помещений производства.
Лестницы, имеющие меньшую проходимость, все равно не делаются уже 1300 мм. Иначе затрудняется пронос вещей. Исключением могут быть на производстве подъемы к индивидуальному месту работы. Их размер допускается в 750 мм.
Ширина марша определяет и размеры площадки. Она имеет размеры не менее ширин примыкающих к ней маршей.
Если на производстве предъявляются особые требования к проносу каких-либо предметов, то площадки устраиваются в соответствии с этими требованиями: к примеру, в лечебных учреждениях размеры площадки рассчитаны на длину носилок.
Нормативы для устройства лестниц
В помещениях производства уклон маршей, расположенных в лестничных клетках следует устраивать в соотношении 1:2, с шириной ступеней в 300 мм.
Из подвальных и полуподвальных помещений, а так же чердачных, допустим уклон марша 1:1,5 и ширина проступи в 260 мм. Открытые лестницы делаются с уклоном 1:1. Индивидуальные подъемы к рабочему месту допустимы с уклоном 2:1.
Технические конструкции для обеспечения контроля над оборудованием устраиваются в виде вертикальных трапов.
Наружные пожарные лестницы должны размещаться на глухих стенах зданий на расстоянии не менее метра от оконных проемов.
Конструкции должны изготавливаться по типовым стандартизированным проектам из металла.
Количество пожарных лестниц должно устанавливаться с учетом остальных спусков с уличной части помещения, предназначающихся для эвакуации людей.
Технадзор
За состоянием всего производственного оборудования, а так же за зданиями и сооружениями должны следить специальный штат инженеров-эксплуатационщиков. Так, два раза в год необходимо проводить осмотр лестниц.
Во время проверки контролируется техническое состояние маршей и сопряжений конструкций с несущими стенами и опорами. Осматривается состояние проступей, площадок и ограждений.
Все выявленные неисправности заносятся в журнал текущего ремонта, а опасные аварийные повреждения должны ликвидироваться незамедлительно.
Лестницы – наиболее травмоопасное место для человека, на производстве опасны вдвойне. Только соблюдение всех норм и требований, а так же правил техники безопасности сведет к минимуму число жертв производственного травматизма.
Требования к вертикальным лестницам на производстве
Жилые, производственные, складские, административные и многоэтажные здания различных назначений не обходятся без лестниц.
Их устанавливают не только внутри сооружений для комфортного перемещения между этажами, но и снаружи (обслуживание сооружения, эвакуация и пр.).
Второй тип конструкций может различаться назначением, материалом производства и конструктивными особенностями, но при этом должен отвечать требованиям безопасности и прочности. Технические условия и нормы для их строительства регулируют ГОСТ стандарты.
Количество ступеней
В моей пятиэтажке, в домах по соседству, в старых офисных зданиях, которые мне приходилось видеть, все лестничные пролеты состоят из 9 или 11 ступеней. Чтобы найти причину такого доминирования нечетных чисел придется вернуться в прошлое на пару тысячелетий.
© Depositphotos
Живший в VI веке до нашей эры греческий мыслитель Пифагор стал известен не только благодаря теореме о треугольниках и названной в его честь таблице. Путешествия по Египту и Вавилону заинтересовали его мистической стороной математики.
Пифагор провозгласил нечетные числа мужскими, а четные — женскими. Он утверждал, что нежелание делиться на два — это признак силы, тогда как склонность к такому делению — признак слабости.
Такое же разделение существует в восточной философии. Инь ассоциируется с пассивностью, женским началом, невезением и четными числами. Янь — с их противоположностями: агрессивностью, мужским началом, удачей и нечетными числами.
© Depositphotos
Что же, нечетное количество ступеней — это увековеченный в камне пресловутый «man’s, man’s world»? Не будем спешить. Живший на три века позднее в Римской империи архитектор Витрувий написал трактат «Десять книг об архитектуре».
© Depositphotos
В числе прочих наставлений по обустройству городов античный урбанист коснулся и желательного количества ступенек. «Число ступеней на фасаде должно быть нечетным: обычно начинают подъем с правой ноги, и ею же надлежит вступать в храм».
Современная эргономика подтверждает: нашему телу удобно начинать и заканчивать движение на одну и ту же ногу. А если будет будет четное количество ступеней, мы будем завершать движение на другую ногу.
Материалы
Планируя изготовление лестниц из бетона своими силами, необходимо не только определиться с формами и размерами ступеней, но и рассчитать количество необходимых материалов. Если проект был заказан у специалистов, то перечень материалов с указанием требуемого количества будет приведен в спецификации.
Если расчет бетонной лестницы и проектирование производились самостоятельно, то определиться с объемами материалов поможет онлайн калькулятор.
Обычно для заливки лестниц, берется раствор марки М200 класса В15. При классическом затворении данной марки бетона не используются минеральные добавки.
Пропорции компонентов бетона:
- цемент — 1 часть;
- просеянный песок — 2,8 части;
- щебень или гравий — 3,8 части;
- вода — 0,7 части.
Любая бетонная конструкция, испытывающая нагрузки, усиливается внутренним стальным каркасом. В случае с лестничными маршами, как правило, используют стальной армирующий прут периодического профиля диаметром от 8 до 12 мм. В единый усиливающий каркас прутья соединяют при помощи сварки или связкой. Связка армации производится строительной проволокой диаметром 1 — 2 мм.
Размеры лестничных ступеней по ГОСТу
Безопасность лестницы зависит от всех ее элементов. Обычно подъемная конструкция состоит из каркаса, на который опираются ступени, самих ступеней и перил.
Опоры могут быть выполнены в виде тетивы, косоуров или больцев. Если лестница винтовая, то в качестве опоры выступает вертикальный столб. Перила состоят из балясин и поручней. Ступени – это конструктивные элементы, от которых во много зависит, насколько подниматься по лестнице будет безопасно.
Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.
Удобство и безопасность ступеней лестниц зависят именно от соотношения между размером их горизонтальной части, иначе шириной проступи, и вертикальной частью между двумя ступенями, или подступенка.
Нормы и правила, прописанные в ГОСТе, определяют следующие размерные границы: ширина проступи должны быть около 25 см, но не меньше, а высота элемента — около 15-20 см. Конечно, составляя проект лестницы собственного дома, правил ГОСТа можно не придерживаться, но в регламентирующих документах прописаны именно те размеры, которые могут гарантировать максимальную безопасность марша. Если вы собираетесь делать лестницу у себя дома, то вполне можете высчитать размеры ступеней по специальной формуле самостоятельно.
Формула Блонделя позволяет найти удобные величины, зная один параметр: ширину проступи или высоту подступенка.
Формула опирается на среднюю величину шага, то есть расстояние, которое человек преодолевает, сделав один шаг. Средняя величина равна 60-64 см. Формула Блонделя выглядит так: b+2a=64 см. В данном случае b – ширина проступи, а высота ступени обозначается как a. Таким образом, выбрав один из подходящих размеров ступени, можно вычислить другой.
Если придерживаться привалам ГОСТа, то минимальна ширина проступи должна быть 25 см. Применяя формулу Блонделя, высота проступи получится равной 19,5 см. В таком случае найденные параметры соответствуют установленным нормам ГОСТа, которые обеспечат вашей лестнице и удобство подъема, и его безопасность.
Также можно ориентироваться на «золотой шаг», который характеризуется наиболее комфортными размерами ступеней лестницы. В данном случае величина шага составляет 63-64 см, а выбранный угол наклона должен быть равен 30 градусам. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см.
Какой должна быть длина лестничного марша в жилом доме?
Длина лестничного марша в жилом доме не должна превышать допустимых норм, так как под угрозой окажется безопасность передвижения. Ввиду постоянных динамических воздействий на конструкцию к прочности несущих элементов предъявляются строгие требования.
Например, допустимый предел размера лестничного прогиба должен быть до 1/400 величины пролета. Нагрузка, влияющая на всю конструкцию, высчитывается суммарным методом, учитывающим постоянный вес всей конструкции и временные нагрузки. По стандарту она не должна быть меньше 300 кг/м².
Требования к лестницам
С целью повышения безопасности во время передвижения по лестничной конструкции специалисты выполняют расчеты для определения величины следующих лестничных элементов:
- высота ступени;
- ширина ступени;
- наклон пролета.
Все нормы прописываются в СанПиН, СНиП и ГОСТ. Допустимыми параметрами являются:
План лестничной клетки.
- высота 15-18 см (допускается вариация 12-20 см);
- глубина 28-32 см (допускается от 23,5 до 35,5 см);
- наклон 30-45° (допускается 24-60°).
Уклон лестницы определяется отношением высоты ступени к ее ширине. Каждая величина зависит от таких параметров:
- планируемой длины марша;
- величины проема лестницы;
- высоты конструкции;
- количества ступеней (оптимальным является 3-18).
Подсчет параметров ступеней
Подъем вверх отнимает у людей больше времени и физических сил в отличие от ходьбы по горизонтали, поэтому особое внимание при создании конструкции уделяется комфорту передвижения. Удобными и безопасными считаются те лестничные конструкции, у которых ширина ступени в сумме с удвоенной высотой подступенка составляет величину среднего шага на плоской поверхности. Параметры могут варьироваться от 60 см до 64 см.
Для расчетов можно использовать специальную формулу определения высоты ступени подступенка (а) и ширины проступи (b): 2а+b. С этой целью можно также применять немного измененную формулу: а+b с допустимым отклонением 2 см в любую сторону.
Рекомендуемая ширина марша.
На проступь должна опираться вся ступня, поэтому ширина ступени должна быть в пределах 20-32 см. Удобнее передвигаться по лестнице, где высота подступенка равна 15 см, а ширина проступи — 30 см. Увеличение проступи является причиной неравномерных шагов. Если ширину ступенек сделать меньше, то это приведет к затруднению спуска.
Создание забежных ступенек должно производиться с учетом того, что ширина их с узкого края должна быть от 10 см, а нависание проступи вверху нижней ступени не больше 5 см. Нависание верхних ступеней делают, если нет возможности обустроить проступь шире. Величина выступа деревянной конструкции не должна быть больше 3 см, железобетонной — 5 см.
Этих параметров необходимо строго придерживаться.
Каким должен быть угол подъема?
Оптимальный угол подъема лестничной конструкции варьируется в пределах 23-37°. Угол подъема ниже или больше установленного по-разному влияет на занимаемое пространство:
- Увеличение крутизны лестницы способствует уменьшению необходимого пространства для ее установки. Причем увеличение угла подъема свыше 45° способствует выбору приставной или раскладной конструкции.
- Пологая лестница требует больше места, чем крутая. При уменьшении величины подъема до 23° можно заменить конструкцию ровной наклонной площадкой — пандусом.
Наиболее комфортная величина подъема для винтовых конструкций — 25-35°. При выборе большого угла наклона нужно учитывать, что в этих случаях будет затруднен спуск.
Дополнительные параметры
Схема углов наклона ступеней лестницы.
К дополнительным параметрам лестничной конструкции в домах относятся:
- ширина пролета и лестничных площадок;
- высота перил;
- расстояние от потолка нижнего этажа до ближайшей проступи.
Оптимальной шириной конструкции считается величина не менее 90 см, а габариты промежуточной площадки не меньше размера пролета, который опирается на нее.
Можно в нешироких проемах устанавливать конструкции шириной 60-70 см, по такой лестнице можно легко подняться, но переносить большие предметы будет проблематично.
Безопасной считается лестничная конструкция высотой 90 см. Если в доме есть маленькие дети, то лучше выбирать величину в 120 см. Приемлемое расстояние между опорными стойками — 15 см.
Если расстояние больше указанного, то для безопасного использования устанавливают защитные экраны или дополнительные стойки. При монтаже лестницы обращают внимание на критическую высоту — расстояние от проступи до потолка.
Значение не должно быть меньше 2 м, чтобы избежать травмы головы при использовании конструкции.
В этом видео говорится о выборе расположения лестницы и расчете подступенка:
Планирование лестничного пролета
Число ступеней будет зависеть от наклона лестницы и высоты этажа. Чтобы легче было определить наиболее безопасную и комфортную ширину проступи, можно изобразить будущую конструкцию графически, если известно место расположения лестницы и высота здания.
Для создания графического плана используют бумагу в клеточку или миллиметровую. На листке изображают весь марш в соответствии с высотой этажа.
Высота подступенков рассчитывается с точностью до миллиметра, обязательно с соблюдением требования одинаковой высоты всех подступенков.
Если при округлении набежала какая-либо погрешность, то ее лучше добавить или убрать из величины нижней ступеньки, а остальные сделать равными. Разная высота подступенков способствует увеличению риска получения травм во время спуска, а этого допускать нельзя.
В этом видео говорится о самостоятельном расчете лестницы:
Стараясь выровнять расстояние между ступенями в помещении с нестандартной высотой, можно опустить немного уровень чистого пола на верхнем этаже. В этом случае лучше заменить порожек пандусом на лестничной площадке, его уклон будет практически незаметным, ведь для выравнивания нужно совсем немного. Этот способ часто применяется для решения вопроса о выравнивании подступенков в многоквартирном доме.
Крепление подступенков
Крепление проступи и подступенка осуществляется на косоуре или тетиве.
Различают четыре варианта связи их между собой:
- Соединение при помощи саморезов с заглублением и закрытием заглушкой. Место стыка дополнительно обрабатывается клеем.
- Вклеивание подступенка в заранее подготовленный паз проступи.
- Соединение при помощи перфорированного уголка с внутренней части ступени.
- Крепеж при помощи треугольной рейки также с внутренней стороны ступеней.
Монтаж важно начинать с нижней ступени, постепенно поднимаясь вверх.
Технические требования, предъявляемые к строительству бетонных маршей и площадок
Согласно правилам ГОСТа 85 года, элементы бетонных подъемных конструкций выпускаются заводом-изготовителем с готовой отделкой лицевых поверхностей. В сооружениях, предназначенных для общественного пользования, возможно использование накладок на ступени, выполненных из натурального камня. При согласии потребителя допустима продажа маршевых секций с не декорированной поверхностью ступеней. В таком случае накладные проступи поставляются дополнительно и монтируются на ступени непосредственно при установке лестницы. Детали лестничных конструкций рекомендуется производить из тяжелого или легкого бетона (ГОСТ 26633, 25820). Прочность деталей нормируется по ГОСТу 85 года, ее значения должны быть не менее:
- 70 % от марки бетонного состава по устойчивости на действие сжатия — при отпуске деталей в теплых климатических условиях;
- 80 % — при отпуске плит на проступи и 85 % — при отпуске площадок и маршевых секций в холодных условиях.
Отделочный мраморный слой, нанесенный на железобетонные элементы не должен истираться более чем на 1,8 г/см2. Щебень из мраморной крошки в мозаичном отделочном слое должен быть равномерно распределен по поверхности. Не допускается наличие пустых участков размером более 0,3 дм2. Бетонные элементы армируют с применением:
- стержневой горячекатаной стали;
- стержневой, укрепленной термомеханическим способом стали;
- проволоки для армирования.
Важно! Если площадки оснащаются каналами для размещения кабелей электропроводки, значения их диаметра должны находиться в пределах до 2,5 см. Канал должен располагаться от арматуры на расстоянии от 1 см и более.
Свойства и характеристики поверхностей деталей из бетона должны соответствовать ГОСТ 13015.0. В соответствии со стандартом имеются различные категории поверхностей элементов:
- А1—лицевая верхняя поверхность, с финишной заводской готовностью;
- А3 — лицевая, боковая и нижняя поверхности;
- А5 — верхняя, предназначенных для дальнейшей облицовки отделочными материалами;
- А6 — лицевая, боковая и нижняя поверхности, без необходимости соответствия нормам по качеству облицовки.
- А7 — не лицевой, при эксплуатации не видна.
При поставке деталей заказчику наличие в бетоне сколов и растрескивания не допускается. Исключение составляют трещины, возникающие при усадке. Допускается наличие перепадов по высоте на поверхностях, отделанных плиткой, размером до 1 мм. Сырье, используемое для финишной отделки железобетонных и металлических деталей должно отвечать требованиям ГОСТ или ТУ, распространяющиеся на данные изделия.
Схематическое изображение лестницы и её составляющие
Чтобы обеспечить максимальное удобство использования лестницы и ее безопасность, необходимо учитывать такие параметры, как размеры всех элементов, ступеней, их общее количество. На количество ступеней влияние оказывает не столько форма лестничного марша, сколько уровень его уклона, ширина и длина подступенка, высота этажа. Каждый из этих показателей надо учитывать, иначе конструкция не будет отличаться надежностью и безопасностью.
- высота и длина конструкции;
- уклон ее по отношению к уровню пола;
- материал изготовления конструкции;
- размеры ступени;
- форма самой лестницы.
Есть и справочные данные, которые составляются для типовой лестницы.
Какие бывают лестницы
В загородных домах обычно устанавливаются подъемные конструкции двух типов – обычные маршевые или винтовые. Первая разновидность может быть также поворотной. Видов ступеней, таким образом, существует также два – простые квадратные (или полукруглые) и трапециевидные.
Часто случается так, что для обустройства площадки поворотной лестницы в доме не хватает места. В этом случае ее заменяют забежными ступенями. По сути, такие лестницы являются переходным вариантом от маршевых к винтовым. В их конструкции используются подъемы обоих типов – и трапециевидные, и прямоугольные.
