Материал для элементов водостока

На данный момент промышленность выпускает множество конфигураций водостоков, которые отличаются между собой по форме желобов, по материалу и так далее. Самыми простыми и дешевыми являются водосточные системы, элементы которых выполнены из обычной оцинкованной стали. Такие водостоки применяются при устройстве водоотводящей системы в многоэтажных домах. Нередко можно видеть их и на частных жилых домах.

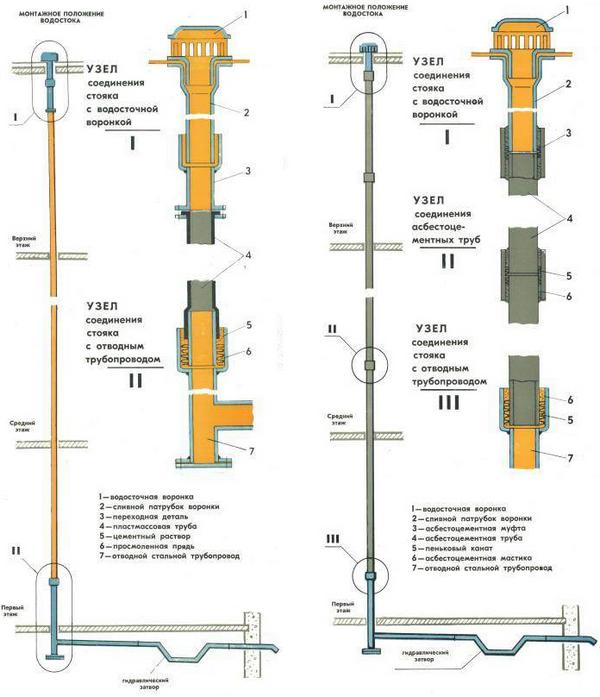

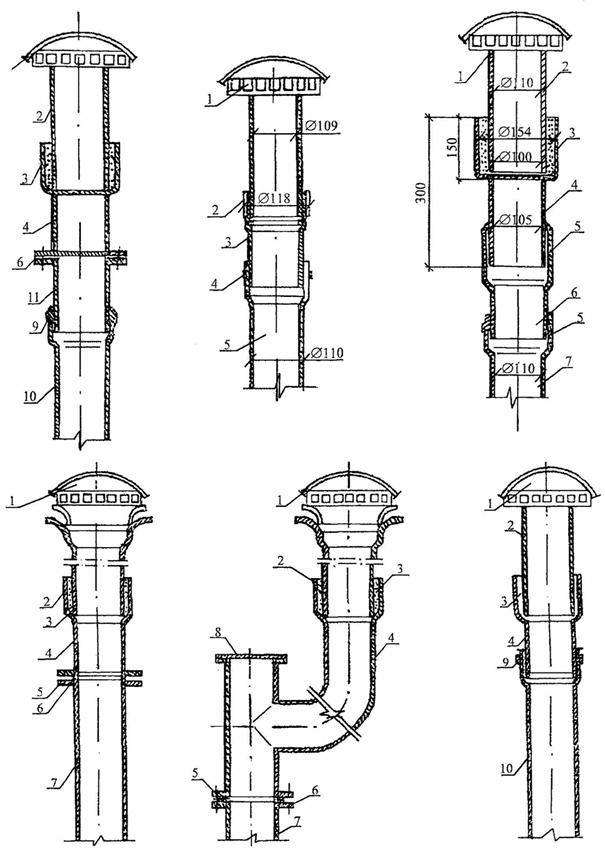

Схема монтажа воронки водостока.

В качестве материала для изготовления элементов водосточных систем может использоваться и пластик, который также сейчас входит в моду. На отдельных домах можно встретить водостоки, выполненные из меди. Конечно, такая система стоит не малых денег, поэтому позволить ее себе может не каждый. Очень часто ее не могут сделать по одной простой причине – нет гармонии со всем остальным фасадом. Медный желоб и стояк отлично подойдут под медную крышу, но очень некрасиво будут смотреться на фоне металлической черепицы. В большинстве случаев в частных домах применяются элементы, выкрашенные в какой-либо цвет или покрытые слоем полимера.

Что касается материала, то медь будет самым лучшим вариантом с точки зрения надежности и долговечности. Рассматривая более дешевые варианты, такие как сталь и пластик, нужно учитывать много факторов. Например, для внутреннего водостока отлично подойдут и пластиковые элементы, и металлические, а вот для внешнего лучше всего применять металлические, так как сталь в меньшей степени подвержена воздействию низких температур. Выбор материала зависит и от кровельного покрытия. Например, для гибкой черепицы отлично подойдут ПВХ-элементы, а вот для обычного шифера – металлические.

Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП , которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП , то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Скачать образец

Образец акта испытания наружной канализации (.doc)

Преимущества внутреннего водоотведения

Система внутреннего водостока достаточно распространена. Ее эффективность и эстетическую привлекательность оценили многие архитекторы. Даже несмотря на все сложности по обслуживанию и возможные затруднения при необходимости прочистки. Хотя правильный

монтаж позволит избежать неприятностей, а точный расчет от образования застоя воды на крыши.

Основные достоинства:

• отсутствие признаков прокладки коммуникаций со стороны фасада здания;
• эффективный сбор талой воды даже при резких перепадах температуры, что выгодно отличает внутренний отвод от привычного наружного желоба;
• отведение воды в ливневую канализацию или специальные лотки на тротуаре.

Стороны, участвующие в проверке

Если речь идет о более или менее масштабном строительстве, где принимают участие несколько организаций, не считая заказчика, испытания канализационных систем проводят все они, после чего результаты документируются в соответствующем акте проверки.

Обычно в проверке системы канализации участвуют:

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

• организация, составлявшая проект и несущая ответственность за правильность расчетов и подбор материалов и комплектующих;
• компания, проводившая анализ климатических и почвенных условий и составлявшая рекомендации по схеме устройства наружных компонентов канализационной системы;
• подрядчик, непосредственно принимавший участие в монтажных работах, связанных с прокладкой внутренних и наружных канализационных сетей и отвечающий за соответствие проведенных мероприятий проекту и существующим требованиям, прописанным в СНиП;
• заказчик, контролирующий правильность проведения испытаний отводящих труб, соединений и некоторых функциональных узлов канализационной сети внутри здания и на наружном участке системы отведения стоков.

Каждый из представителей сторон, участвующих в испытаниях и подписывающих итоговый акт проверки, несет ответственность за неточности и недочеты, возникшие при тестировании участков системы, отдельных узлов или всей сети в целом.

Элементы водосточных систем

Конструкция для сборки водостока комплектуется:

• желобами — открытыми лотками для сбора воды с поверхности скатов, установленными наклонно;
• водоприемными воронками — элементами конусообразной формы для приема осадков из наклонного желоба и отвода в вертикальный стояк;
• соединителями желобов — деталями для стыкования лотков с уплотнительными прокладками или компенсаторами линейных деформаций;
• поворотными углами — изделиями для соединения лотков при повороте на 90°-165° прямоугольной или округлой формы;
• водосточными трубами — вертикальными каналами, транспортирующими жидкость от приемной воронки до нижнего выпуска;
• тройниками, поворотными коленами — скомпонованными из частей профиля элементами для изменения направления или объединения двух потоков;
• горизонтальными выпусками — трубами для отвода от здания воды, слива ее на землю или в ливневку;
• хомутами — деталями для крепления водосточной трубы к поверхности стены;
• сливами — желобами или трубами для отведения жидкости из системы.

Элементы водостока

Чтобы предотвратить вытекание воды из незамкнутых контуров в обратном направлении, на торцы желобов монтируют заглушки. Они дополнительно придают профилю жесткость.

Дренажные отверстия оборудуют решетчатыми панелями для улавливания мусора, предотвращающими быстрое засорение канала. На дорожках или проезжей части они обеспечивают безопасность передвижения.

Все составляющие водостока подбирают индивидуально, исходя из габаритов и конфигурации строения, климатических условий, возможностью отвода воды в удаленное место.

Расчет проекта ливневой канализации

Определяя пропускную способность проектируемой ливневой канализации, учитывается среднегодовой объем сточных вод. В него входят дождевая, поливомоечная и талая вода.

Схема ливневой системы канализации

Далее, основываясь на полученной цифре, рассчитывают требуемую пропускную способность коллекторов по формуле: Q = q20 x F x Ψ.

При этом учитывают площадь участка F, интенсивность осадков q20, значения пиковых нагрузок на канализацию и т. д. Поправочный коэффициент Ψ, который зависит от материала покрытия, принимают равным 1 для асфальта, для бетона – 0,85, а для поверхности из щебня – 0,4.

А также при проектировании в расчет берут следующие особенности:

• площадь сбора поверхностных вод, а также ее характеристики: материал поверхности, рельеф, тип грунта;
• период нахождения воды в дождеприемниках;
• равномерность нагрузки на очистные сооружения.

Последовательность проектирования ливневой канализации

Известно, что вода поступает в ливневую канализацию неравномерно. Для распределения нагрузок устанавливают накопительные колодцы, в которые предварительно сливаются все стоки. После этого они равномерно заполняют очистные сооружения.

Схема дренажа и ливневки с водосборными колодцами

Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП , которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП , то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Скачать образец

Образец акта испытания наружной канализации (.doc)

Установка водосточных труб

Установка водосточных труб Состав операций и средства контроля

То же

Технические требования

СНиП п. , табл. 7

Не допускаются:

обход выступающих частей фасада при помощи колен; крепление водосточных труб проволокой.

Указания по производству работ

Стыки в трубах выполняют по стоку воды, вдвигая звенья одно в другое до валика жесткости трубы.

Водосточные трубы из неоцин-кованной стали после ремонта или устройства должны быть окрашены масляными красками или нитрокраской по химически стойкой эмалевой краске ДП.

Перед окраской новые звенья должны быть огрунтованы олифой, а старые звенья очищены от ржавчины и проолифлены в местах отслоений старой краски.

Допускаемые отклонения:

— участков труб от вертикали на 1 м— 10 мм;

— водосточные трубы на фасаде должны навешиваться строго вертикально, отступать от стены на 120 м и прикрепляться к стене через 1200 мм штырями, забитыми в стену на глубину ПО мм с ухватами;

входное отверстие отмета должно располагаться не выше 400 мм и не ниже 200 мм над уровнем тротуара (отмостки).
