Как определить расстояние между стропилами мансардной крыши?

Результаты расчетов

Крыша: Угол наклона боковых стропил: 0 градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Угол наклона коньковых стропил: 0 градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Площадь поверхности крыши: 0 м2. Площадь мансардного этажа: 0 м2. Примерный вес кровельного материала: 0 кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.Стропила: Нагрузка на боковую стропильную систему: 0 кг/м2. Нагрузка на коньковую стропильную систему: 0 кг/м2. Длина боковых стропил: 0 см. Длина коньковых стропил: 0 см. Количество боковых стропил: 0 шт.

Уменьшите шаг стропил!

Количество коньковых стропил: 0 шт.

Уменьшите шаг стропил!

Обрешетка: Количество боковых рядов обрешетки (для всей крыши): 0 рядов. Количество коньковых рядов обрешетки (для всей крыши): 0 рядов. Общее количество рядов обрешетки: 0 рядов. Равномерное расстояние между боковыми досками обрешетки: 0 см. Равномерное расстояние между коньковыми досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 шт. Объем досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.Распечатать

Какой тип крыши выбрать?

Чертежи стропильной системы мансардной крыши нужно делать тщательно, чтобы при возведении избежать ошибок. Но сделать их без четкого понятия о том, какой тип кровли больше всего подойдет, невозможно. Поэтому вначале нужно разобраться с этим вопросом.

Формы мансардных крыш зданий

Строители предлагают несколько вариантов крыш мансардного типа, а именно:

• Односкатный вариант. Такой вариант считается самым простым и дешевым в исполнении. Но вот если речь идет о свободном пространстве, то односкатная крыша этим похвастаться не может;
• Двухскатная крыша – это наиболее часто используемый вариант. Такая кровля несложна в возведении, а вот свободного места предоставляет в достатке;

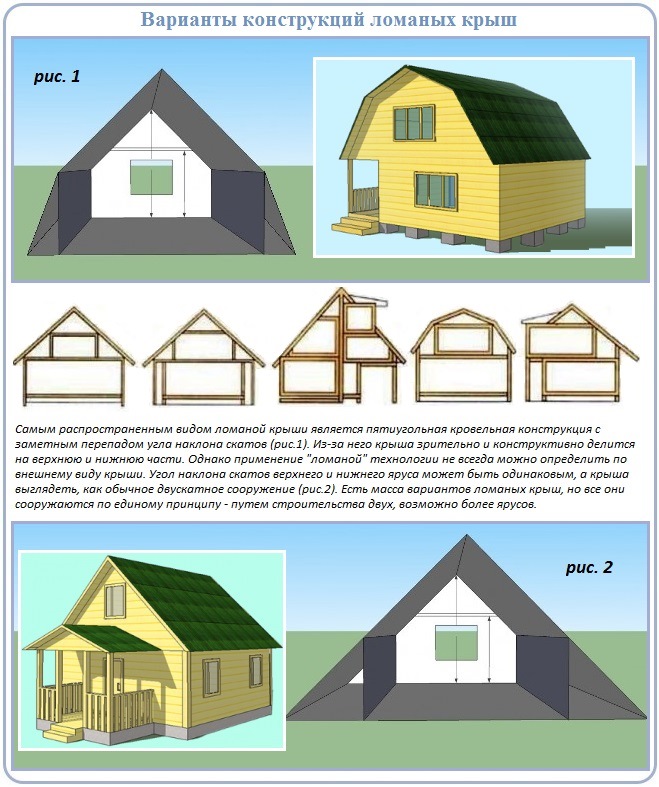

• Ломаная конструкция. Такой вариант считается разновидностью двухскатной крыши. В этом случае угол наклона ската изменяется в определенной точке. В результате получается больше свободного пространства для мансардного этажа. Минус – это более сложное строение стропильной системы, чем в случае с простой двухскатной крышей.

Существуют и другие варианты. Например, можно использовать вальмовую или четырехскатную крышу. Здесь есть как свои плюсы, так и минусы. К первым специалисты относят большую прочность конструкции. А если говорить о недостатках, то в первую очередь упоминается сложность возведения. Вальмовую крышу сделать без привлечения специалисты будет затруднительно.

Какой именно тип крыши выбрать? Тут многое зависит от самого дома, ваших личных предпочтений, желаемого размера мансардной комнаты и природных условий в вашем регионе. Самым оптимальным считается ломаная крыша. Такой вариант может удовлетворить многих. Во-первых, он дает возможность создать довольно просторное чердачное помещение. Во-вторых, скаты имеют уклон. Это значит, что снег не будет на них скапливаться.

Виды двухскатных крыш и их основные преимущества

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены. Кровли с двумя скатами подразделяются на следующие виды:

• симметричные, которые при соединении скатов образуют равнобедренный треугольник;
• разноскатные, имеющие разные углы наклона скатов, то есть образующие произвольный треугольник;
• разноуровневые, у которых скаты расположены на разной высоте;
• полувальмовые, особенностью которых являются скосы над фронтонами;
• ломаные крыши, имеющие на плоскости линию излома.

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

• экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
• наклон скатов обеспечивает естественный водосток дождевой и талой воды;
• общее снижение теплопотерь за счёт обустройства подкровельного пространства;
• простая технология монтажа позволяет осуществить монтаж своими руками;
• относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

Двухскатная крыша своими руками

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

1. Простая двускатная крыша — симметричная

Простая двускатная крыша — симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.

Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

2. Простая асимметричная двускатная крыша

Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

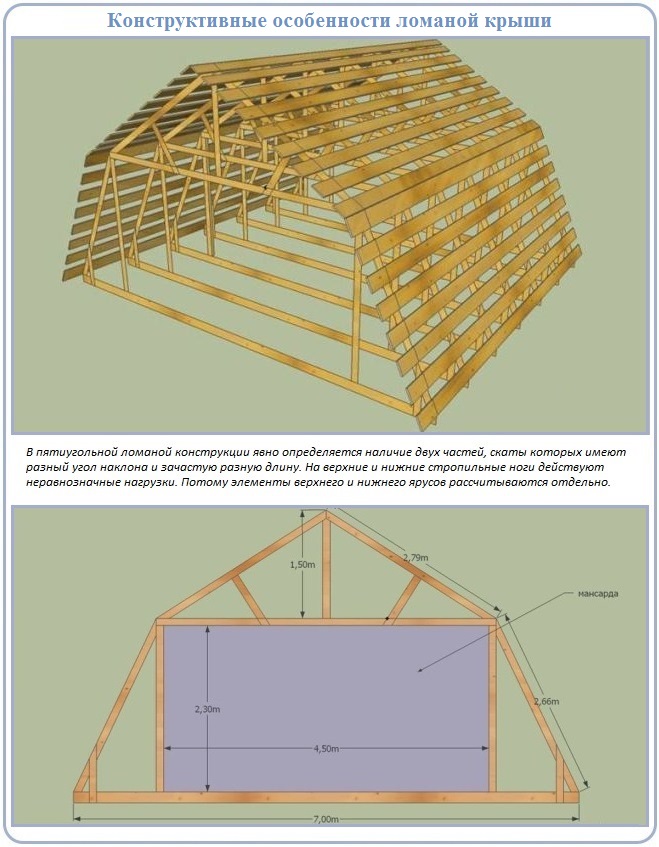

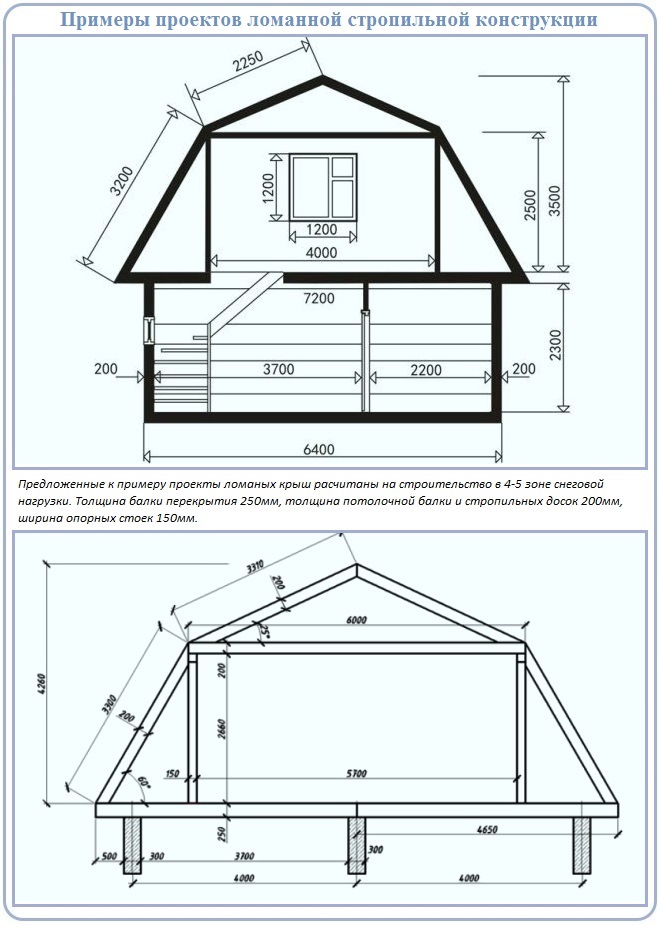

3. Ломаная двускатная крыша, с наружным и/или внутренним изломом

Ломаная двускатная крыша, с наружным и/или внутренним изломомТакая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.

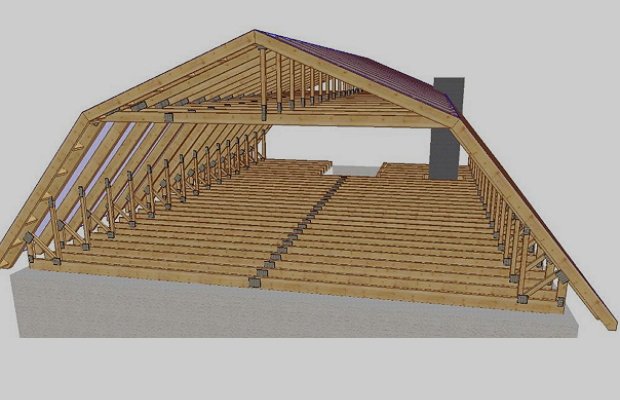

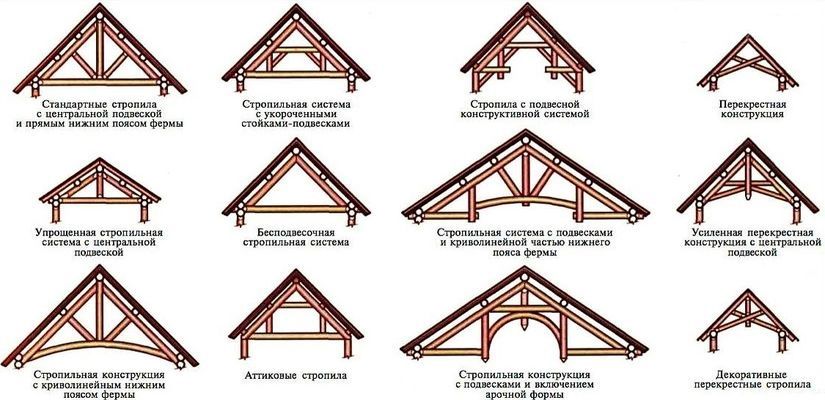

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

• ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
• силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

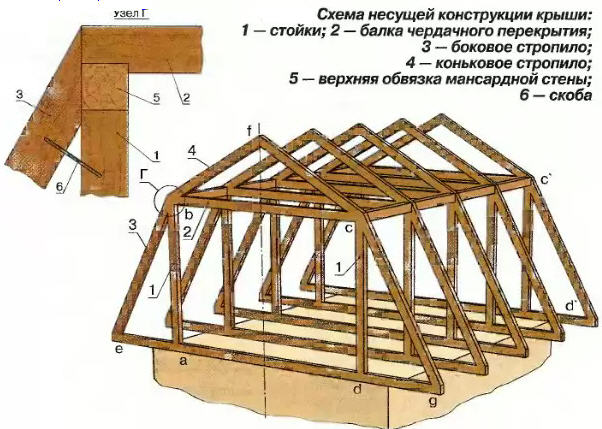

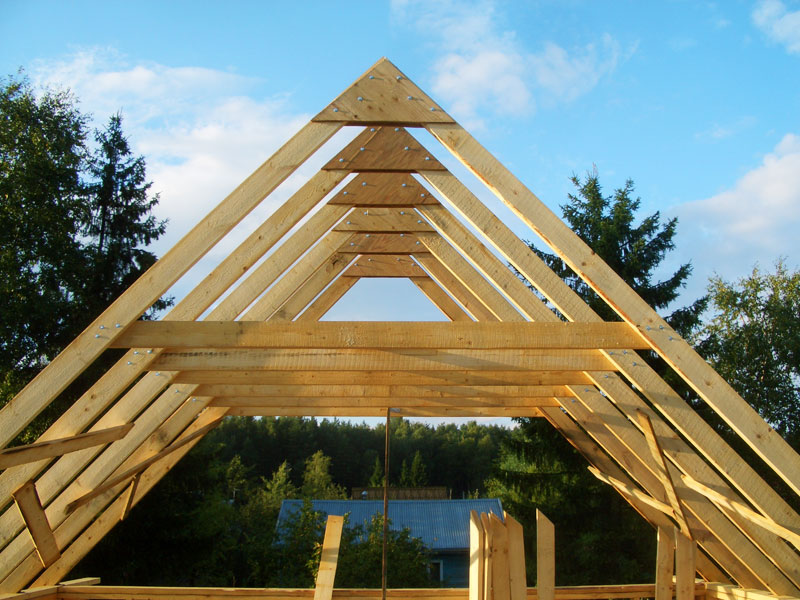

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку: к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 есть оборудовать мансарду в 60–65 м2 гораздо дешевле, чем построить такую же площадь «с нуля». Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

• увязанных между собой высоте, шаге и сечении стоек;
• длине и наклоне стропил;
• месте расположения мансардных окон;
• размере обрешетки
• материале для обшивки фронтона.

Важно: особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

Достоинства мансардных крыш

Даже, несмотря на то, что этот вариант покрытия дома выйдет дороже обычной двухскатной крыши, он имеет много преимуществ:

энергозатраты на обогрев дома при таком способе снижаются где-то на 30 процентов благодаря уменьшению тепловых потерь, которые идут через кровлю; этот способ позволяет существенно увеличить жилплощадь. Дешевле по стоимости, нежели строительство пристройки или какого-либо дополнительного помещения; если рассматривать эстетическую сторону, то дом с мансардой выглядит оригинальней обычных домов с треугольной крышей; Для многочисленных владельцев загородных участков экономия земельного участка – это значительный плюс такого варианта увеличения полезной площади дома.

Основные правила сборки

Соблюдение некоторых простых правил позволит создать надежную мансардную крышу, которая прослужит десятки лет.

• Для монтажа следует использовать только высушенную древесину, ее влажность не должна превышать 18%. Иначе после сборки дерево будет усыхать, крепления ослабнут, вся конструкция начнет скрипеть и может даже развалиться. Еще дерево в процессе высыхания может деформироваться, создать дополнительные напряженности в каркасе.
• Обработку дерева антигрипковыми пропитками следует проводить до сборки, а не после. Только так можно обеспечить полноценное покрытие защитными материалами. После монтажа останется только обработать срезы.
• Крепление балок, стяжек и стропильных ног — самый важный элемент каркаса. Нельзя относиться к нему пренебрежительно. Если узлы выполнены некачественно, капитальный ремонт потребуется уже через несколько лет. Обязательно нужно делать выемки, шипы, тщательно скреплять их болтами, хомутами или металлическими уголками и пластинами.
• Если для крепежа системы используется металл, то нужно выбирать только устойчивые к коррозии детали: из оцинкованной стали, латуни, нержавейки, алюминия. Размеры крепежных элементов должны соответствовать габаритам скрепляемых деталей и предполагаемой нагрузке на конструкцию.

• Установку собранных ферм начинают от фронтонов. Установив крайние фермы, тщательно проверяют их горизонтальным и вертикальным уровнем, после чего закрепляют и натягивают шнуры для ориентирования промежуточных ферм.

  Если крыша внушительного размера и расстояние между крайними фермами большое, то нужно для ориентира установить еще и одну среднюю ферму. Шнур на больших расстояниях будет обязательно провисать.

Виды кровель

Любая крыша претендует на свой вид кровли, накрывающей стропила и помещения под ними. И делать отбор материала покрытия для кровли — ответственный процесс. Очень существенно выбрать, не только лишь нормальную, хорошую кровлю, но и оценить её и посчитать количество материалов для вашей крыши.

При постройке домов применяют 3-и типа материалов для кровель:

Для частный пригородных домов применяют самые существенные и наиболее качественные листовые материалы. Этот тип кровли и дешёвый, и относительно качественный. Сегодня есть возможность представить нижеперечисленные покровные материалы для кровель.

• шифер,
• ондулин,
• профилированный настил,

• металлочерепица,
• керамическая, глиняная черепица,
• песчаная, бетонная черепица,
• изгибаемая черепица.

• рулонные материалы.

Самый известный из этой серии материал — это рубероид. А нынче его производные, которые усовершенствовали и увеличили его жизнеспособность. Эти материалы сейчас практически не используют на частных домах. Их применяют для подкладки под основной покровный материал.

• Образы кровель: 1 — черепица глиняная, 2 — песчаная черепица , 3 — изгибаемая черепица , 4 — металлическая черепица, 5 — шифер, 6 — профилированный настил, 7 — фальцевая металлическая кровля, 8 — кровля из меди.

Подбирать материал для кровли это проблема не из лёгких и не только для вас. Поэтому смотрите, читайте, пользуйтесь советами бывалых. Однако, не экономьте на качестве кровельного покрытия. Всякий вид крыши предлагает не только кровельного покрытия своего, но и вариант обрешётки под него.

Металлочерепица

Металлочерепицу — изготавливают из листа стали и покрывают его цинком. Затем этот лист прокатывают и штампуют, принимая форму черепицы. После этого его красят и покрывают полимерным материалом.

Металлочерепица изготавливается различным профилями. Материал долговечен, хорошо оберегает крышу и помещения в ней от осадков и ветра. Минус — шум от дождя.

Профилированный настил

Профнастил по характеристикам ничем не отличается от металлочерепицы.

Технология как и у металлочерепицы, но его лишь прокатывают, а штамповка отсутствует. У профнастила всего лишь волны, расположенные вдоль, но и они бывают разные. Его легче применять на непростых крышах.

Монтаж профнастила аналогичен монтажу металлочерепицы. Металл бывает разной толщины, так же как и высота рёбер. Профилированный настил самый популярный материал для кровель.

После окончания монтажа кровли, можно сразу же приступать к обустройству утепления мансарды. Примерный пирог на “косых” стенах мансарды:

Ондулин

Этот материал производиться из целлулозы. Материал этот природосберегающий и экологически чистый. При его разработки, сырой материал спрессовывают и придают форму, похожую на шифер. Ондулин насыщают целлюлозой, битумом и окрашивают в необходимый цвет. Материал экологически чистый и безопасный, и не пропускает воду. Лист ондулина легкий и весит всего 6,5 кг. Для ондулина нужна сплошная обрешётка. Прибивается в верхнюю волну. Недостаток — хрупкость.

Не рекомендуется использовать ондулин в учреждениях для детей. При высоких температурах, он подвержен горению и источает вонь битума.

Шифер

Этот материал известен давно. Имеет низкую стоимость, не промокает и насчитывает стаж работы до 40 лет. Это положительные его качества.

Отрицательные — асбест, из которого производят шифер для здоровья вреден , листы хрупкие и тяжелые. При использовании в местах, находящихся в тени на листах появляется мох.

Однако наше поколение в деревнях и сёлах, прожили всю советскую жизнь и не обижались на это покрытие. Оно было массовое в СССР.

Гибкая черепица

Этот материал — современный. Он производиться из стеклохолста, который пропитывается нефтебитумом и на определённом этапе производства посыпается базальтовой крошкой. Выпускается по типу разных геометрических фигур. Цвет черепицы разный. Под черепицу необходима сплошная обрешётка.

По своему опыту знаю, что даже при сплошной обрешётке, на черепице стали проступать очертания досок. Пришлось по обрешётке из сплошных досок расстилать и крепить многослойную фанеру.

Гибкая черепица должна простоять до 70 лет.

Положительные качества:

• неслышимость во время дождя,
• солидный, вальяжный вид,
• не подвержена коррозии,
• не образует конденсат,
• хорошо гнётся.

Отрицательные качества:

• при низких температурах появляется хрупкость ,
• в жару возникает запах.

Керамическая черепица

Черепица обладает кирпично-красным оттенком, который она приобретает при обжиге глины. Длина одной черепицы 30 см., вес 4 кг. Эта черепица не только красивая по цвету, но ещё имеет различные по виду формы. Этот кровельный материал не из дешёвых. В каждой черепице имеется дырка, через которую она прибивается к обрешётке. Начинает сборка покровного материала снизу.

Каждая плитка верхнего ряда, укладывается на плитку нижнего ряда. Изготовленное покрытие напоминает рыбью чешую. Хотя черепица и дорогая и укладывать её тяжеловато и долго, но результат покроет все ваши переживания. Скаты крыши должны быть от 35 до 60 градусов. Сечения дерева стропил и каркаса обрешётки по всей видимости должны быть крепкими и надёжными.

Существует песчано-цементная черепица. Она уступает керамической по внешнему виду, но значительно дешевле.

Какие параметры обязательно необходимо рассчитать

Неопытные в строительном деле, могут предположить, что программа для расчета крыши дома предназначена исключительно для того чтобы увидеть, какой будет конструкция по завершению работ. На самом же деле это далеко не так.

Редактирование кровли дома в программе Аркон

Такие утилиты позволяют точно определить все важнейшие для прочности и долговечности конструкции, параметры. Программы помогут определить:

• длину балок, из которых будет создана основа кровли;
• количество требуемых стропил для стойкости конструкции;
• также, программы, которые помогают сконструировать крыши онлайн, качественно и полноценно, рассчитают необходимую прочность основы, чтобы была выдержана нагрузка от кровельного материала;
• программа для проектирования крыш домов, помогут определить, какое количество изоляционного материала, сохраняющего тепло и защищающего от шума, необходимо приобрести;
• еще специализированные программы рассчитают объем сырья, необходимого для завершающего этапа установления крыши;
• и один из важных факторов, который поможет определить программа – это стоимость необходимого сырья.

  Посчитать ее можно, отталкиваясь от расчетов материалов, которые выполнила утилита по проектированию крыши здания.

Все эти моменты важны и каждый из них, обязательно должен быть определен на этапе планирования строительства или реконструкции кровли дома.

Преимущества и недостатки ломаной конструкции

Как и любая кровельная система, ломаный вариант, имеет свои положительные и отрицательные стороны, о которых необходимо поговорить отдельно.

Преимуществом такой стропильной системы, является следующее:

• Возможность строительства на готовом здании , при необходимости замены кровельного покрытия.
• Увеличение полезной площади дома и привлекательный вид.
• Повышенная теплосохранность дома.

Недостатки мансардных этажей ломаной конструкции:

• Относительно невысокие стены на мансардном этаже.
• Необходимости нанесения теплоизоляционного слоя по особым технологиям.
• Необходимость установки мансардных окон, из-за заснеживания которых, в зимнее время уменьшается попадание солнечных лучей.

Составление проекта кровли

Проектный расчёт кровли следует доверять только специалистам, имеющим опыт в строительстве таких конструкций. Зная размеры дома и какими будут кровельный и утепляющий материалы, можно по специальным калькуляторам сделать расчёт параметров составляющих для стропильной конструкции и составить проект ломаной крыши.

Количество материала на кровельное покрытие и гидроизоляцию можно вычислить по площади кровли, которая подсчитывается путём складывания величин всех скатов. Пласт утеплителя должен быть не менее двадцати сантиметров.

Выбирая угол, под которым будут устанавливаться скаты крыши, нужно учитывать:

• вид покрытия кровли;
• количество осадков и силу ветра;
• для чего предназначена комната — для жилого помещения высота конька не должна располагаться ниже 2,5 метра.

Необходимая величина для верхних скатов равна 30−45 градусам, для нижних — 60 градусам. Когда все расчёты и проектная документация будут готовы, следует подобрать качественный материал для её строительства.

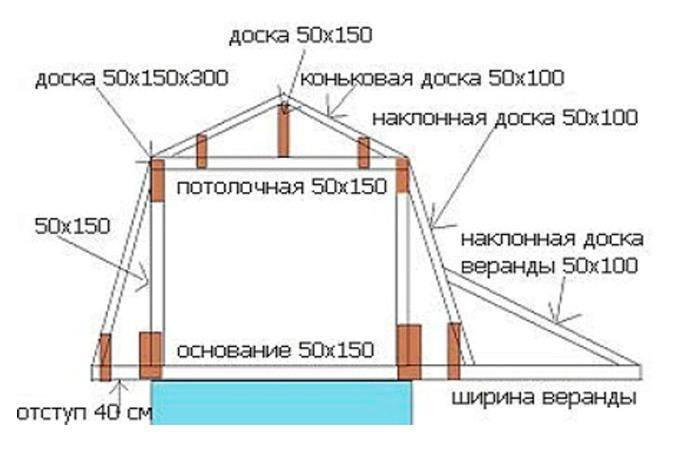

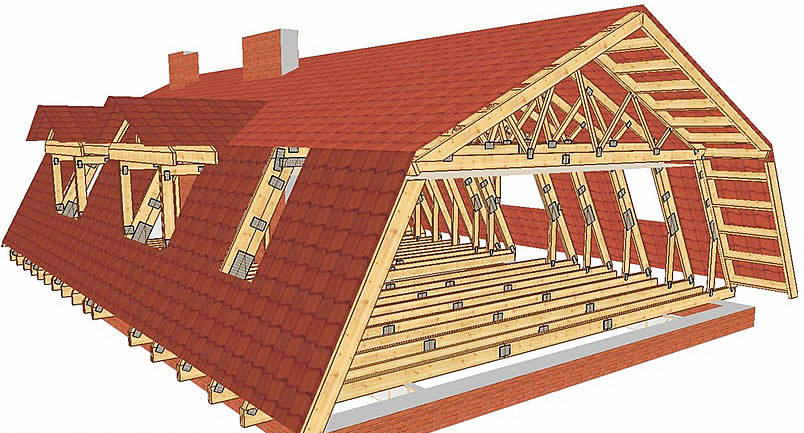

Стропильная конструкция мансардной крыши. Возможные варианты.

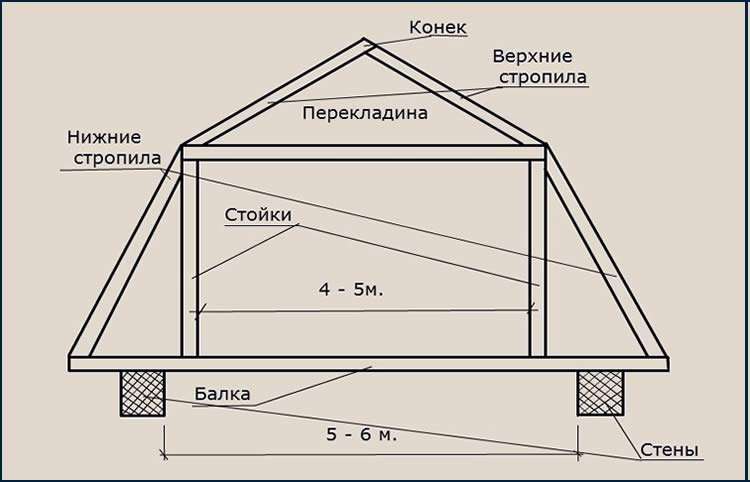

Таким образом, схему мансардной крыши можно представить в формате простых геометрических фигур, это позволяет более наглядно представить распределение нагрузок и подпорных и связующих элементов. Еще раз отметим, что при совпадении углов при основании треугольников 1 и 3 (рис.2), мы получим вид классической двускатной крыши.

Вычисления нагрузок на мансардную крышу ничем не отличаются от других типов кровель и производятся по соответствующим нормам и правилам. Во многом их значения зависят от региона строительства и угла наклона скатов.

Так же, на выбор стропильной системы, влияет длина пролетов здания (расстояние между несущими опорами).

Рис.3 Варианты конструкций стропильной системы крыши с мансардой

• а – схема устройства крыши в здании с пролетом до 6м;
• б – схема устройства крыши в здании с пролетом от 6м до 12 м;

1. – ферма;
2. – подкосы рамы;
3. – опорная стойка;
4. – подкосы стоек;
5. – межэтажное перекрытие;
6. – горизонтальный прогон;
7. – несущая ограждающая конструкция;
8. – стропильная нога;
9. – несущая перегородка;
10. – обрешетка;
11. – ригель

В силу того, что общая система мансардной кровли очень просто разбивается на не сложные геометрические фигуры, конструктивные решения для возведения стропильной конструкции могут быть самыми разнообразными.

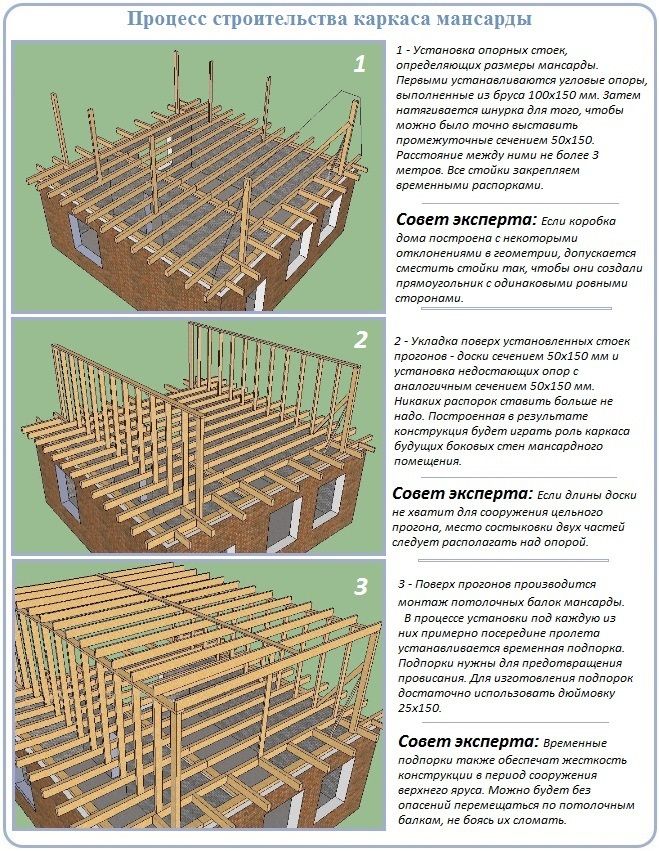

В качестве одного из вариантов приведем пример сборки отдельных фрагментов ферм по типу висячих и наслонных стропил, с опиранием на мауэрлат (рис.4, 5).

Рис.5 Мансарда с висячими, наслонными Варианты узловых соединений

стропилами

Здесь нижняя часть ската формируется прямоугольными треугольниками, расположенными вдоль несущей стены, они собираются по типу наслонных стропил. Для придания устойчивости треугольным фермам, их дополнительно связываются схватками. Одна из сторон боковой части стропильной системы одновременно служит опорной стойкой и каркасом для стен мансардных комнат. Верхнюю часть крыши образуют висячие стропила, которые соединяют боковые части конструкции в единое целое посредством затяжки. Она же одновременно выполняет роль балки потолка помещения. Поскольку в данном случае больших нагрузок горизонтальная балка не воспринимает и работает только на растяжение, рекомендуется использовать брус средних сечений.

Балка перекрытия рассчитывается под постоянную нагрузку, обычно она принимается как 400 кг/м2 и две сосредоточенные силы от стоек мансарды.

Так же данная конструкция может монтироваться с выносом балки перекрытия за несущую стену (рис.6). В этом случае стропильная нога опирается не на опорный брус, а на балку перекрытия, а наклонную деталь в обязательном порядке усиливают подкосом.

Соединение стойки и балки перекрытия производится путем врубки одного элемента в другой на 1/3 высоты горизонтального бруса. В этом случае конструкцию крыши рассчитывают как отдельные системы наслонных и висячих стропил.

Монтаж мансардной крыши- вариант 3 представлен на рис 7, он имеет сходство со схемами 1 и 2, но имеется и существенное отличие. Верхняя часть силовой конструкции выполняется по типу наслонных стропил, а значит связующее звено – схватка преобразовывается в опорную балку. Ее прочности должно хватить на то, чтобы компенсировать изгибающий момент от нагрузок веса потолка помещения и сосредоточенной силы от стойки верхней фермы. Поэтому в этом случае схватку лучше выполнять из мощного бруса, а для стропил можно использовать доску.

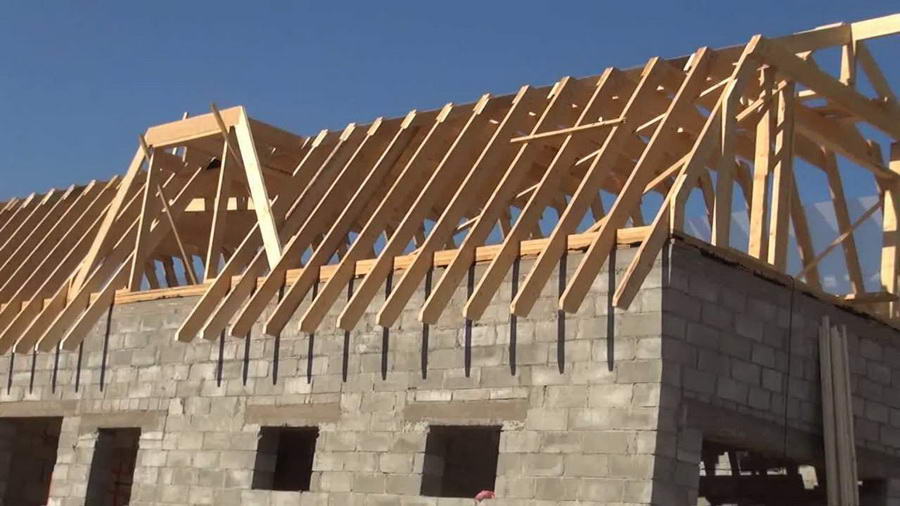

На видео представлен процесс установки стропил и в целом стропильной системы мансардной крыши:

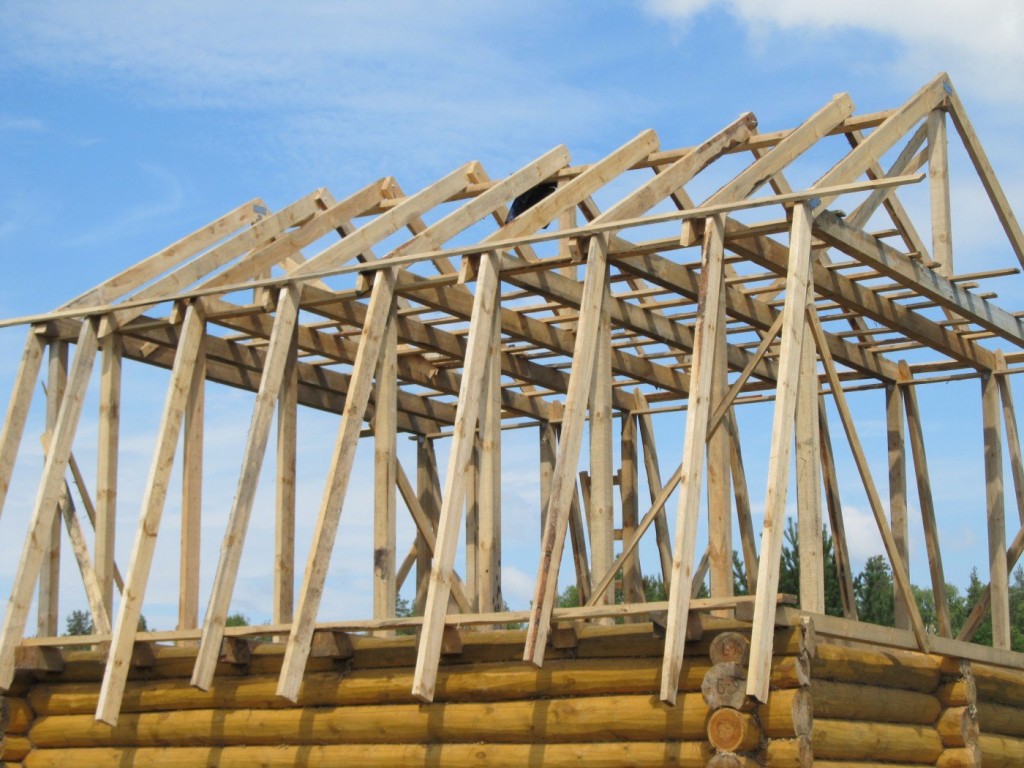

В сущности, эта схема представляет собой прямоугольный каркас, с установленными поверх него стропилами. Монтаж стропильной системы может начинаться с п – образной рамы, с последующей установкой стропил и прогонов. Данный вариант чаще используют при возведении крыш сложных и пространственных конфигураций.

Для строительства стропил, как и других деталей каркаса, следует использовать деревянные балки сечением 10хсм;Обязательно нужно использовать гидроизоляцию: толь, рубероид. Укладка каркаса нужна при наличии перекрытий (железобетонных плит) в основании. Несущие узлы скрепляются скобками из металла и проволочной обвязкой. Нередко используется соединение деревянных конструкций посредством расшиповки и дополнительного крепления при помощи проволоки или скоб;Влажность используемого дерева (желательно хвойного) не должна превышать %;Необходимо обеспечить противопожарную и антисептическую обстановку;При покупке сырого строительного материала следует просушить его в течение нескольких месяцев под специальным навесом. Применение сырых брусьев может привести к разрушению всей системы стропил.В роли укладываемой на балки стойки выступает деревянный брус (сечение 10хсм). При разметке положения стоек следует рассчитывать расстояние таким образом, чтобы их расположение было строго вертикальным и в одной плоскости;Для точного расчета необходимо использование отвеса, а для прочной фиксации элементов нужны раскосы или растяжки;Вертикальные стойки будут основой стен помещения мансарды. Для их обивки можно использовать любые обшивочные материалы (гипсокартон, фанеру), причем непременно с двух сторон стоек. Между ними должен быть утеплитель.

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

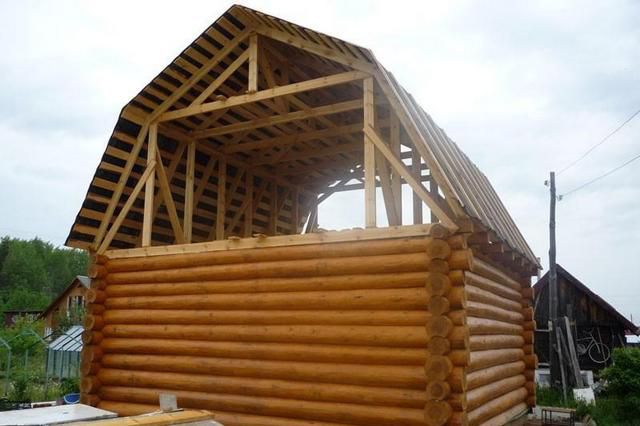

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.
