Водосточная система кровли: 5 советов по выбору

Кровельный водосток – виды и свойства

Выделяют два основные типа водосточных систем относительно материала – металлические и пластиковые. Долгое время на рынке были лишь конструкции из металла – стали, алюминия, меди. Но последнее время их всё активнее вытесняют пластиковые аналоги. Если по функционалу оба варианта остаются наравне, то что касается стойкости к коррозии, ржавчине, пластиковые модели, конечно, выигрывают. Хотя предложенные у нас на сайте стальные оцинкованные модели покрыты защитным слоем с двух сторон, что значительно усиливает их стойкость к воздействиям среды. Наши менеджеры смогут предоставить Вам более детальные характеристики на примере конкретных моделей и предложат надежные варианты на Ваш бюджет. А мы пока предлагаем рассмотреть, каким требованиям должна соответствовать водосточная система для крыши:

• Стойкость к неблагоприятным погодным факторам и химии;
• Сохранение герметичности, независимо от условий среды;
• Высокая пропускная способность системы для исключения скапливания мусора, грязи;
• Длительная эксплуатация – покупатели рассчитывают на исправную службу системы несколько десятков лет;
• Разумная цена.

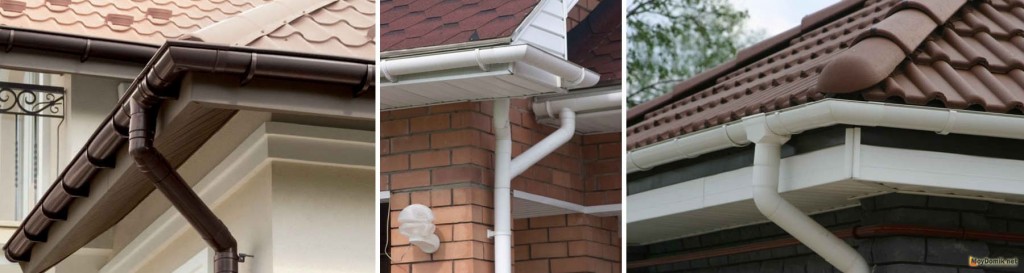

Типы водосточных систем

Имеющиеся сегодня на рынке водосточные системы классифицируются по главному признаку, определяющему их характеристики – по материалу, из которого изготовлены. Современные водостоки бывают двух типов:

• пластиковые (полимерные) – из особого поливинилхлорида (ПВХ);
• металлические – алюминиевые, алюцинковые, стальные с различными покрытиями, медные, цинк-титановые и др.

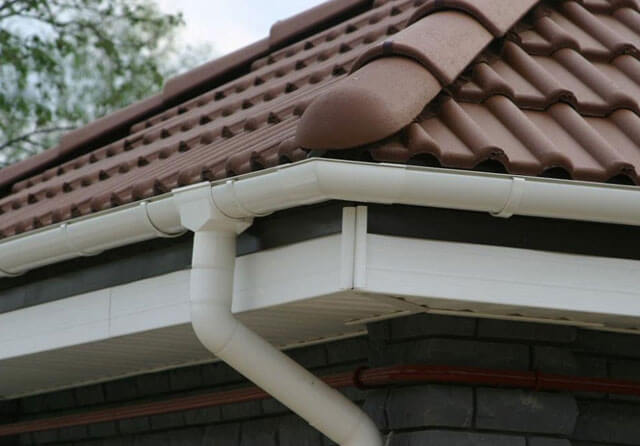

Под пластиковыми водостоками понимаются изделия, полностью выполненные из ПВХ, металлические же системы сегодня бывают и композитными. На металлическую основу наносится грунт и слой защитно-декоративного полимерного покрытия – полиэстер, модифицированный полиэстер, пурал, пластизол. Получается металлопластиковый водосток, но его не выносят в отдельную категорию, это разновидность металлической системы.

На отечественном рынке полимерные водосточные системы появились сравнительно недавно, поэтому длительное время качественный и долговечный водосток у всех ассоциировался только с металлом. Однако теперь ситуация изменилась, и многие выбирают пластик, как достойную альтернативу металлу.

И хотя некоторые все еще с предубеждением относятся к полимерным системам, кто-то уже убедился в их работоспособности.

Злобный Хомяк

Непонятно, почему пластиковые водостоки должны быть хуже. У любого материала есть свои плюсы и минусы. Пластик обладает такими свойствами, которыми не обладает металл, и наоборот. Вы выбираете себе тот материал, который вас больше всего устраивает. У нас установлена пластиковая система. Минусов для себя не нашли.

Виды ливневых канав

На крыше дома расположены все основные желоба, трубы и воронки по которым стекается вода с кровли. Ливневые канавы бывают трех основных видов.

1. Открытого типа
2. Закрытого типа
3. Смешанная система, в которой есть элементы закрытого и открытого типа.

Теперь более подробно о каждом из них в отдельности.

Система открытого типа почти всегда используется в загородных домах. Ливневые желоба обычно располагаются немного ниже уровня грунта, туда стекаются все потоки воды и затем отводятся в единое место утилизации или очистки. Такую систему можно соорудить с помощью разных материалов.

Природные материалы — камни, дерево не повлекут за собой материальных затрат. Единственно, что придется потратить — это время, поскольку надежно закрепить стенки таких каналов будет непросто.

Специальные желоба для стока воды придется покупать, их стоимость будет зависеть от выбранного материала. Наиболее недорогой вариант — пластик, а самый дорогой — металл.

Чтобы водосточная система имела более привлекательный эстетичный вид ее необходимо прикрыть решеткой, а под ней будут функционировать водосточные желоба.

Каналы закрытого типа чаще применяются в домах городского типа. Здесь вода, которая собирается после дождей, течет в закрытых трубах, которые спрятаны в земле. Такое устройство требует больших материальных затрат, поскольку кроме материала необходимо иметь проект по которому вода будет поступать в единую систему максимально точно.

Что такое водосток

Определение

Водосток – это устройство/система, состоящая из различных труб, стояков, желобов и воронок, которые нужны для отвода воды с крыши, окон и стен здания. Устройство внутреннего водостока необходимо не только для комфортной жизни, но и для сохранения прочности и долговечности здания, а также защиты фундамента от подтоплений. В некоторых условиях установка слива невозможна, к примеру, дом имеет низкую и широкую крышу, или у здания прекрасная дренажная система фундамента.

Иногда конструкции стока не устанавливают в жилых помещениях, которые имеют односкатную крышу, так как вода стекает благодаря физически естественным факторам. Но чаще всего водосточные системы уже заранее вносят в проект дома и устанавливают почти во всех бытовых и промышленных конструкциях.

Разновидности водостоков

Есть два главных вида проектов стока – наружные и внутренние водостоки. По названию уже становится ясно, что разница есть лишь в принципе монтажа. Наружная система крепится на стену дома, ее легко обслуживать и устанавливать. Система внутреннего водостока  подлежит врезанию в боковые грани строения, и часто ее декорируют сендвич-панелями, сайдингом или мягкой битумной черепицей. Внутренние водостоки обычно используют в производственных помещениях и многоэтажках.

Преимущества внутреннего водостока:

1. Экстерьер дома не нарушается. Вы можете установить водосточную трубу так, что она даже не буде заметной.
2. Удобный вывод воды, эффективность в разы выше, чем в наружных аналогах.
3. Можно устроить так, чтобы вывод воды был прямо в дренажную систему, и вам не понадобиться устанавливать внешние канализационные трубы. Это отличный вариант для производственных зданий, так как вода не будет скапливаться, фундамент не будет подтекать и полное отсутствие неприятных запахов.

Недостатки внутреннего слива:

1. Сложность монтажа. Перейти с наружного водостока на внутренний – задача не из легких, и понадобиться разобрать часть крыши, а также потребуется специалист, который сделает все правильно и без нарушений норм.
2. Сложность ухода. Если наружную систему можно прочистить специальной щеткой, то в случае с внутренним водостоком вам придется время от времени демонтировать конструкцию, а также снимать перекрытия и проч.

Составные части водостока

Внутренний водосток представляет собой узлы из труб, розетки, решетки и уклоны. Компании, которые занимаются производством таких систем, могут изготовить водосток на заказ по проекту, и выполнить в той конфигурации, которая вам нужна. Вы приносите проект, согласовываете его с профессионалами в области инженерии и делаете заказ.

Типичные внутренние стоки делают из легированной стали, ПВХ и алюминия. Пластиковые трубы долговечные и легкие, не подвергаются коррозии, но их минус в том, что они могут разрушиться от сильного потока воды, так как не предназначены для больших объемов. В этом плане лучше металлические трубы, которые износостойкие и легко перенесут физические воздействия, но при выводе воды они будут издавать громкие звуки из-за того, что вода будет попадать на металл под углом в 90 градусов.

Самые красивые сливы – это медные, но цена на них достаточно высока. Это, пожалуй, самая дорогая система внутреннего водостока, но с ней не сравнится ни одна другая по долговечности и эстетичности, так как медь устойчива ко всему, и даже к кислотным дождям, которые часто бывают в местности с промышленными предприятиями. Намного интереснее будет смотреться медь с деревянным покрытием на беседке, террасе или декоративном балкончике.

Ранее активно использовали трубы из чугуна, но из-за их веса приходилось ломать голову над тем, как создать прочные стропила.

В качестве маскировки внутреннего стока можно использовать сендвич-панели или сендвич листы. Мы советуем не просто продумать систему установки, но и как в дальнейшем вы будете снимать ее и накрывающие поверхности, а также вентили и крючки для чистки водостока. Трубы для этого вида водостока могут быть с разным сечением. Обычно используют прямоугольный профиль, который обладает замечательными несущими способностями, удобен в уходе и легко демонтируется при необходимости. Еще бывают полусферические и круглые профили, которые обычно используют для декоративной отделки, где важнее внешний вид, нежели показатели качества.

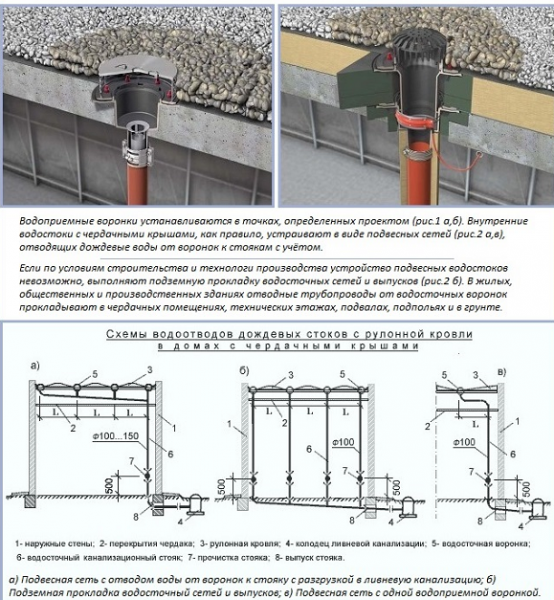

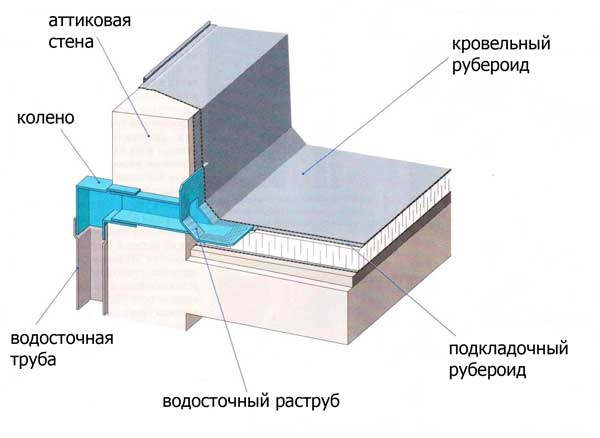

Схематическое изображение внутреннего водостока

Правильно спроектированный внутренний водосток имеет такую конструкцию: у крыши есть уклон(расчет которого производим по площади крыши), благодаря чему вода стекает к воронке для приема воды. Из воронки жидкость попадает в трубы или водосточные розетки, а с них она выводится за пределы здания.

Конструкционные особенности системы внутреннего водостока таковы:

1. Водоприемник. Бывает двух видов – колпаковый и плоский. Первый устанавливают на крыше с уклоном, а плоские на ровной кровле.
2. Трубы, которые нужны для равномерного распределения дождевой воды между водостоками.
3. Колодцы, которые очищают систему, и при помощи которых можно проверить работоспособность.
4. Водосток крепим к лоткам.
5. Коллекторы.
6. Дополнения в виде крепежей, подвесок, углов, розеток и проч.

Перед тем, как начать монтаж любого вида водостока, вы обязаны проверить, если ли ваша схема в нормах СНиП.

По правилам, отводы водосточных труб должны входить в канализационную трубу, во избежание подтопления основания здания. Воронка – сборная конструкция, которая имеет корпус, крышку, крепления и решетку. Корпус имеет цилиндрическую форму (причем иногда с гранями), за счет чего у устройства прочность высокого уровня. Больше всего распространены чугунные воронки для внутреннего стока, например, продукты Техниколь.

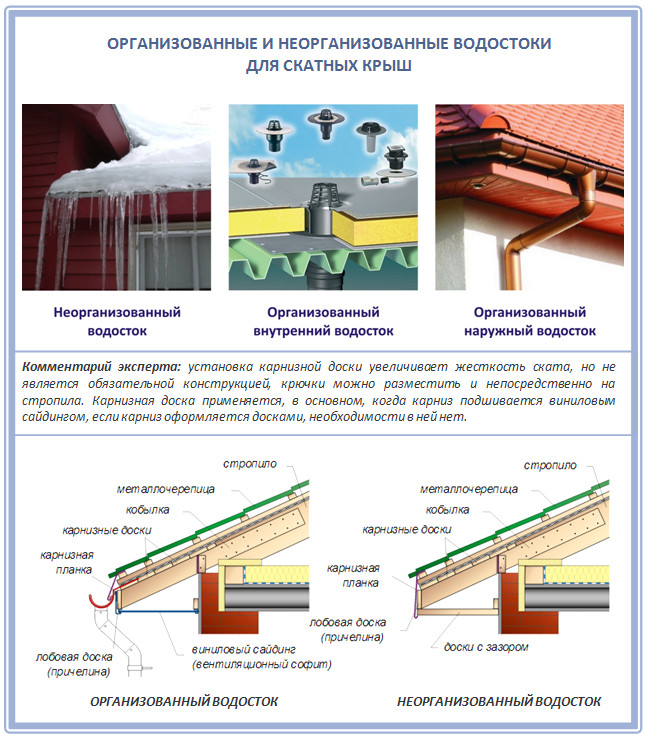

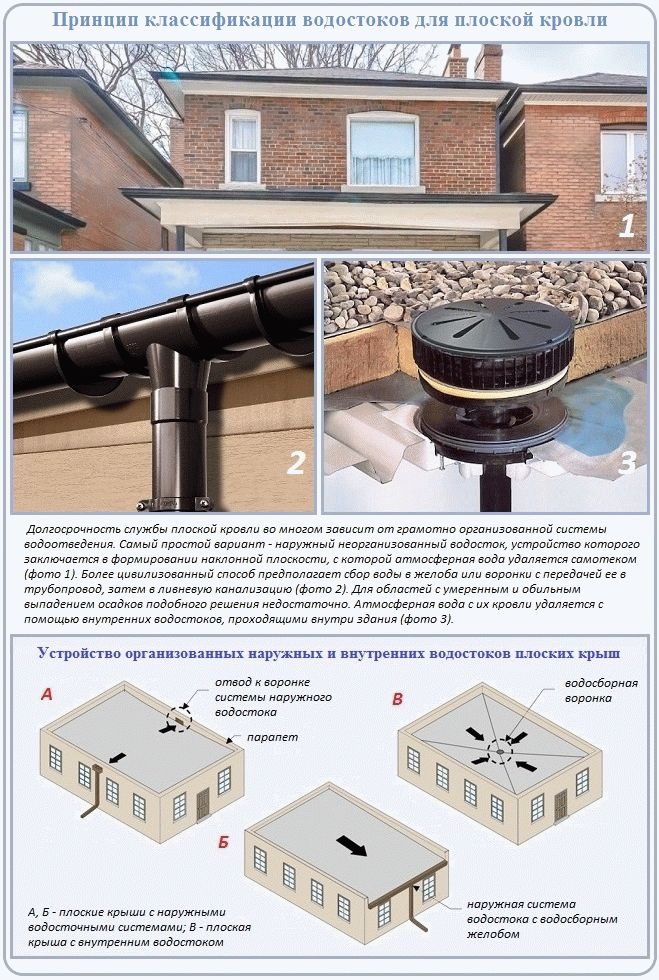

Наружный неорганизованный водоотвод

Неорганизованный наружный водосток представляет собой систему водоотвода, при которой дождевая вода сливается за счет уклона кровли на землю. Не устанавливается при этом сливные трубы, желоба или водосборные воронки. Над фасадом здания в отдельных случаях монтируется козырек. Имеется правило, которое указывает на то, что здания с неорганизованным водоотводом должны от тротуаров располагаться не меньше чем полтора метра. Если здание имеет неорганизованный водосток, то следует учитывать размещение здание, расположение дорожек и многое другое. Если кровля из профилированного материала – профнастил, металлочерепица, то дождевая вода отводится по всему периметру крыши одинаковыми струями. Если кровля мягкая скатанная, металлическая фальцованная, то вода собирается в потоки.

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

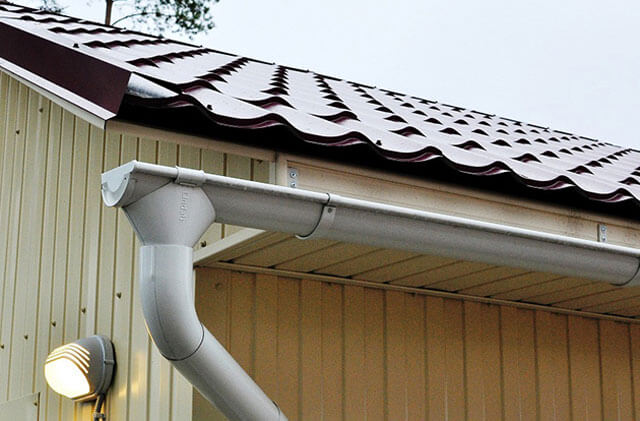

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

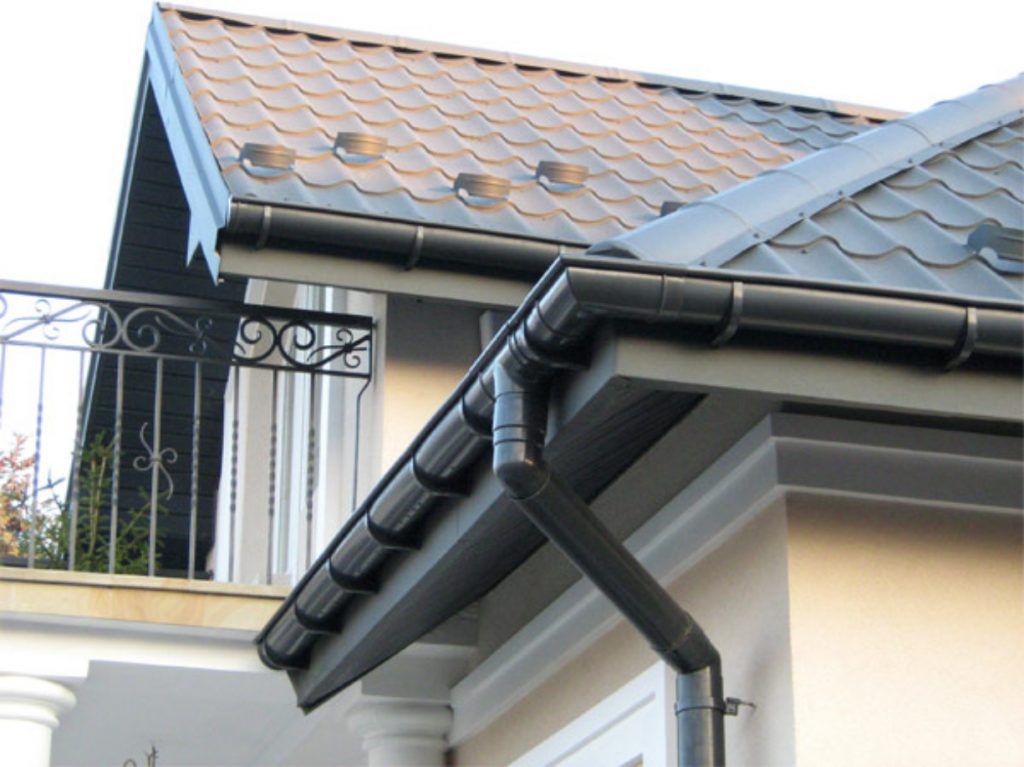

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

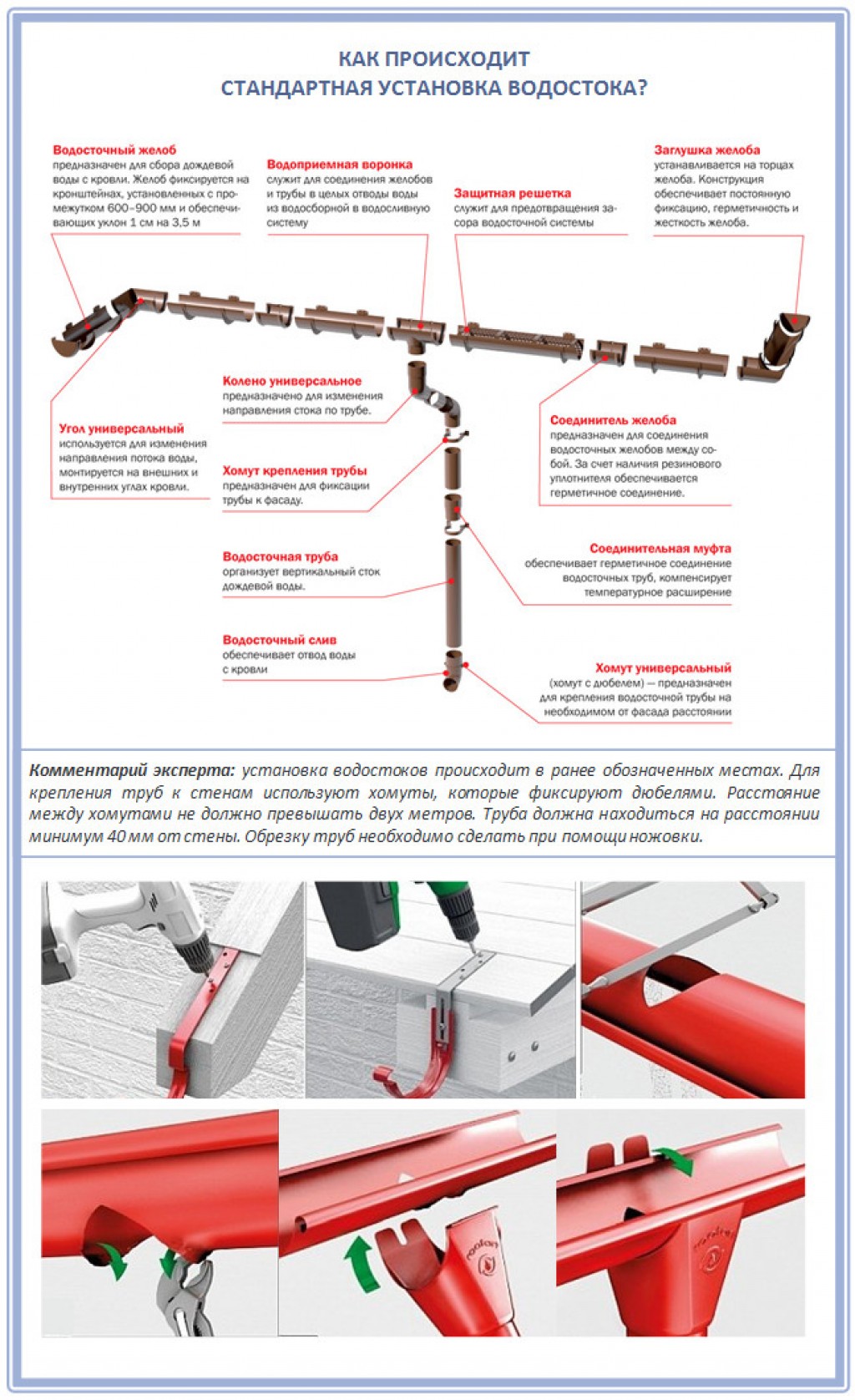

Монтаж водостока

Для монтажа ливнёвки на крыше будут необходимы такие материалы:

• водосточные желоба;
• замки для желобов, заглушки;
• кронштейны;
• водосточные трубы;
• колено;
• хомуты;
• воронки;
• сливное колено;
• для пластиковых систем используется специальный клей;
• саморезы, штыри;
• защитные сетки для сливных воронок.

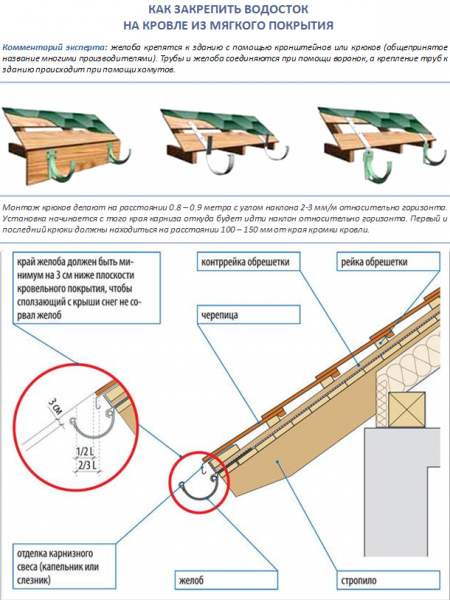

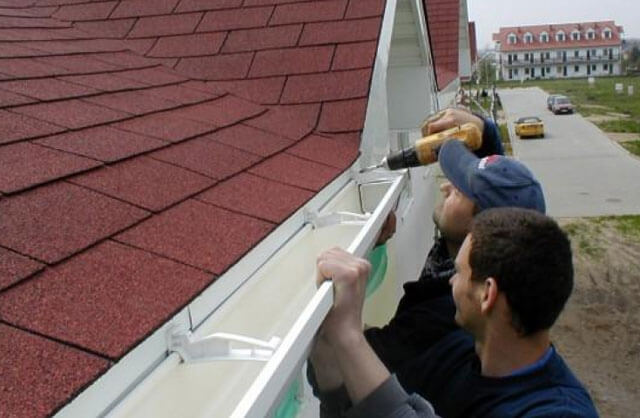

Кронштейны, водосточные желоба

Начинать установку водоотлива для крыши надо с разметки точек монтажа кронштейнов, для чего используется специальная отбивка (разметочная нить). Центр ливневого желоба должен находиться под линией свеса ската, образовавшийся зазор не должен быть меньше 25 мм. При монтаже соблюдается уклон в сторону воронок 2-5%, все кронштейны следует ставить каждые 50-60 см (зависит от типа и материала системы). Крайний кронштейн ставится в 25-30 см от угловой заглушки, воронка ставится с краю или по центру водосбора, крепится в двух точках.

Во время крепежа желобов надо сразу определиться с видом монтажа:

• на стропильную ногу (используется для кронштейнов из металла);
• на фронтонную доску (для систем из пластика);
• на настил с использованием удлинителей из металла (для металлических/пластиковых кронштейнов).

При монтаже очень важно избежать следующих ошибок:

• провисание желоба (происходит из-за слишком большого шага между кронштейнами);
• перелив воды через край водосбора (край свеса кровли не совпадает с серединой водосточного желоба);
• перелив воды, разбрызгивание (зазор между карнизом и линией желоба слишком большой).

Водоотливы

Следующим этапом является монтаж водосточных труб, осуществляемый сверху вниз. Слив, муфту и колено устанавливаются так, чтобы раструб смотрел вверх, в соединение колено-колено вводится часть трубы не короче 6 см (зависит от промежутка между стеной и фронтонной доской).  Далее выполняется сборка остальной части трубы, к стене крепеж осуществляется при помощи хомутов с шагом в 180 см. Одни хомут будет фиксирующим, второй – направляющим, для некоторых видов ливневых систем производители рекомендуют использование температурных компенсаторов.

Водосточные трубы выставляются строго по вертикали с использованием отвеса. Сливное колено ставится после крепежа трубы хомутами, высота его нижнего края от уровня грунта (отмостки) составляет 25-30 см.

Если по периметру дома устроен ливнеприемник или дренаж, край слива необходимо аккуратно завести в него, отдельно наружные отводы уже не используются.

Монтаж общей ливневой системы на этом закончен, но дополнительно надо проверить все узлы и прочность крепления.  Если все выполнено верно, вода будет из желобов попадать в трубы, не переливаясь и не разбрызгиваясь.

Уход за водоотливами очень простой, в конце каждого сезона осуществляется осмотр, тщательная промывка желобов и труб, весь мусор обязательно удаляется.

На сегодняшний момент покупателю предлагается на выбор множество цветов для водосточной системы, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно и гармонично. Срок службы обычно отт 25 до 50 лет в зависимости от типа металла.

• Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий бывает круглая или прямоугольная.

• Водостоки из меди, алюминия и стали с цинк-титановым покрытием в России устанавливают крайне редко.

• Пластиковые системы слива в зависимости от конструкции крыши могут соединяться двумя различными способами: клеевым или с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, но цветовая палитра ограничена. Срок службы до 30 лет

Преимущества: простота монтажа, малый вес, наилучшая герметичность среди всех систем водоотведения, аккуратный внешний вид,  и что не мало важно, умеренная стоимость.

Недостатки: пластик плохо переносит экстремальных морозов. Он более хрупок, чем сталь и может быть поврежден снегосходом.

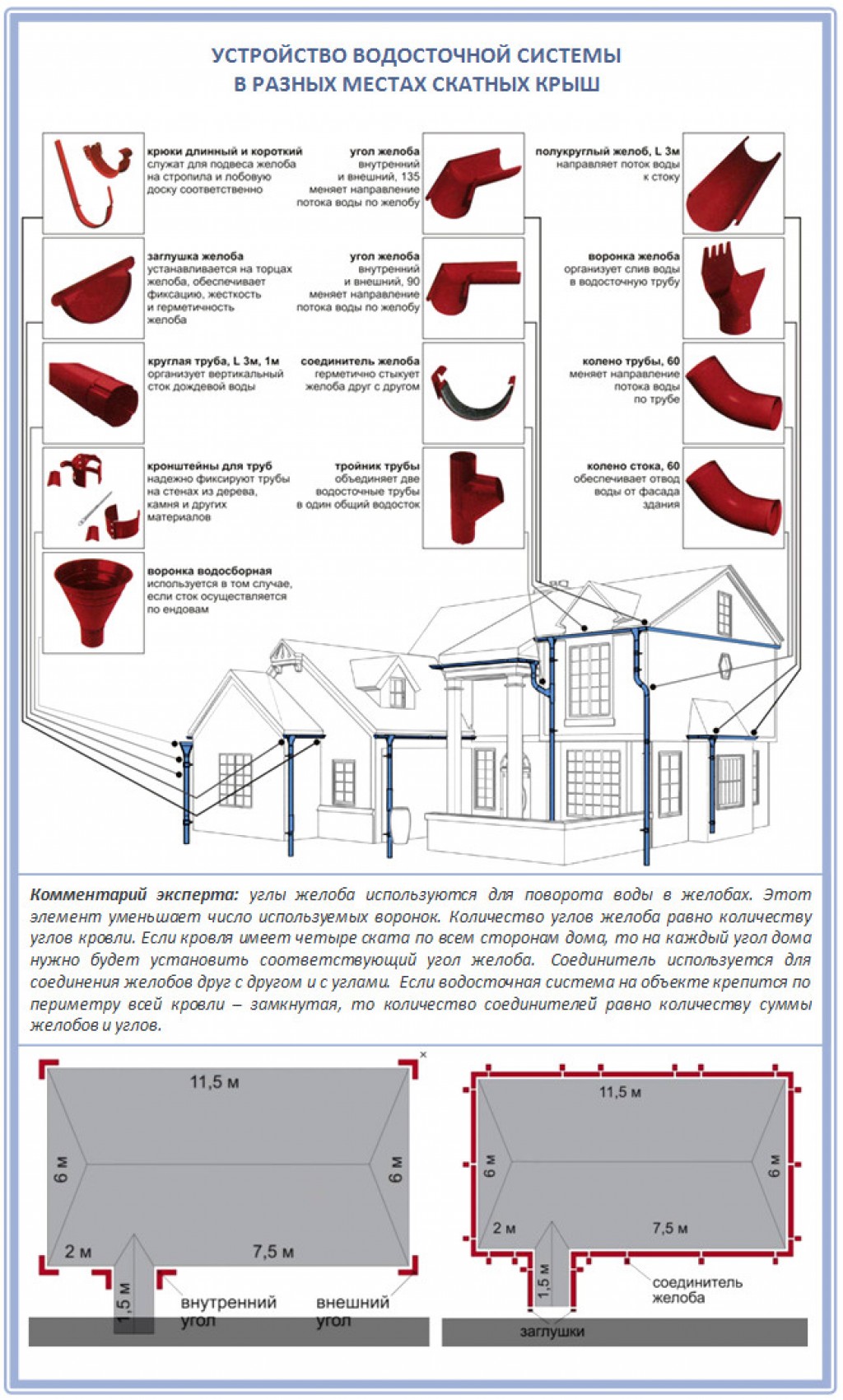

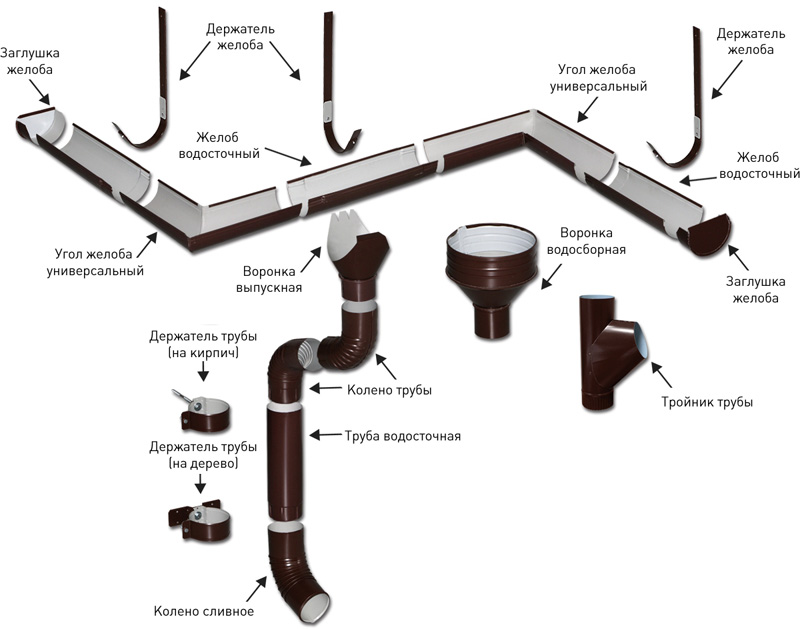

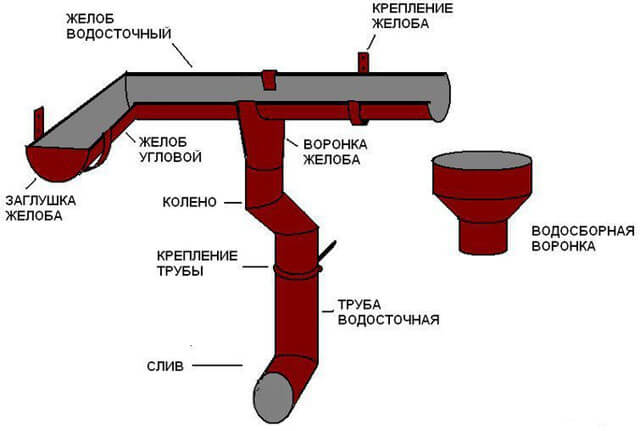

Элементы водосточных систем

Конструкция для сборки водостока комплектуется:

• желобами — открытыми лотками для сбора воды с поверхности скатов, установленными наклонно;
• водоприемными воронками — элементами конусообразной формы для приема осадков из наклонного желоба и отвода в вертикальный стояк;
• соединителями желобов — деталями для стыкования лотков с уплотнительными прокладками или компенсаторами линейных деформаций;
• поворотными углами — изделиями для соединения лотков при повороте на 90°-165° прямоугольной или округлой формы;
• водосточными трубами — вертикальными каналами, транспортирующими жидкость от приемной воронки до нижнего выпуска;
• тройниками, поворотными коленами — скомпонованными из частей профиля элементами для изменения направления или объединения двух потоков;
• горизонтальными выпусками — трубами для отвода от здания воды, слива ее на землю или в ливневку;
• хомутами — деталями для крепления водосточной трубы к поверхности стены;
• сливами — желобами или трубами для отведения жидкости из системы.

Элементы водостока

Чтобы предотвратить вытекание воды из незамкнутых контуров в обратном направлении, на торцы желобов монтируют заглушки. Они дополнительно придают профилю жесткость.

Дренажные отверстия оборудуют решетчатыми панелями для улавливания мусора, предотвращающими быстрое засорение канала. На дорожках или проезжей части они обеспечивают безопасность передвижения.

Все составляющие водостока подбирают индивидуально, исходя из габаритов и конфигурации строения, климатических условий, возможностью отвода воды в удаленное место.

Типы соединительных узлов

Металлические и пластиковые конструкции собирают двумя способами:

• на уплотнителях;
• с помощью клея.

Уплотнительные прокладки из EPDM-каучука или модифицированной резины обеспечивают достаточную герметичность соединений. При использовании качественных материалов срок эксплуатации достигает десятилетий. Дешевые аналоги после нескольких циклов замерзания-оттаивания и нагрева на солнце теряют эластичность. В результате возникают протечки. Требуется демонтаж желобов или водосточных труб с заменой прокладок.

Стыкование желобов с помощью соединителя на прокладках

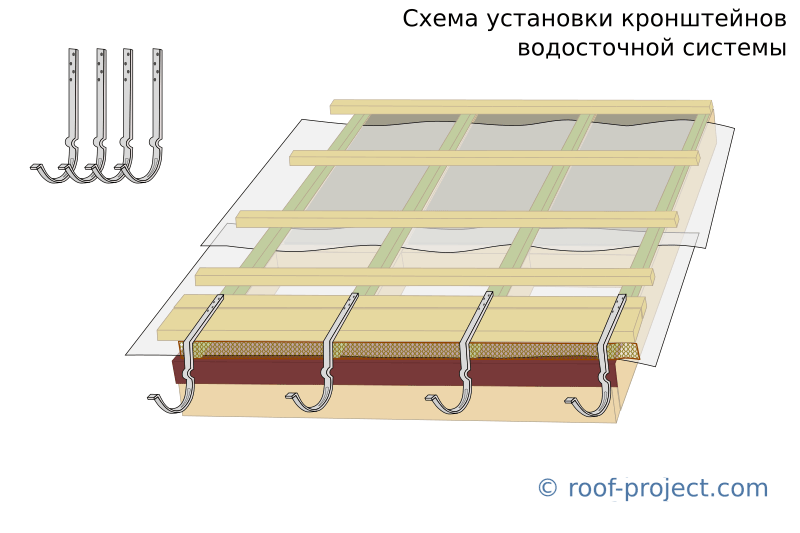

Виды держателей водосточного желоба

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

• Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.
• Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.
• Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей. Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания — скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» — скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор держателя исключит лишние расходы и действия в период установки. К примеру, приобретение длинных крюков нецелесообразно при проведении ремонтных работ без замены кровли. Если они уже куплены, то лежащий на карнизе ряд черепицы или шифера придется снимать, а после завершения монтажа укладывать обратно. Гораздо больше усилий потребуют металлочерепица и профилированная кровельная сталь.

Намного проще дела обстоят с короткими крюками, монтаж которых может быть произведен на любой стадии ремонта либо строительства. Однако их длинных собратьев неспроста признают наиболее надежной разновидностью кронштейнов, обеспечивающей водосточным желобам безукоризненную фиксацию на долгие годы.

Практические рекомендации

На плоских кровлях к этому расчету необходимо подойти ответственнее, так как застой воды на них может привести к порче кровельного покрытия. Максимальная площадь водосбора одной воронки составляет от 800 до 1200 квадратных метров, причем крайние из них должны располагаться как минимум на 1 метр дальше парапета. На частный дом хватит двух воронок — на случай, если одна выйдет из строя.

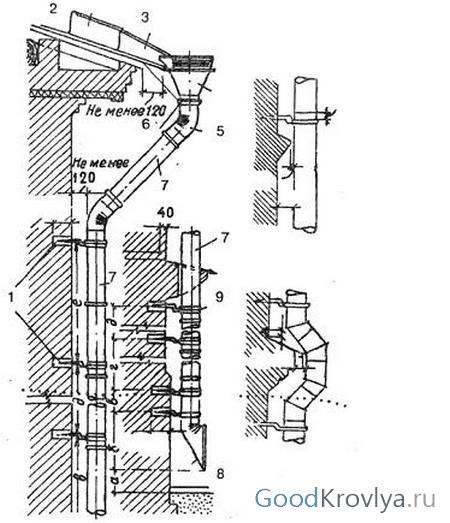

Монтаж наружных водосточных труб осуществляется после фасадных работ, но иногда проще закрепить кронштейны до их окончания. Так, при устройстве мокрого фасада их целесообразно установить до наклейки утеплителя, правильно рассчитав длину.

Во избежание засора системы рекомендуется установить в водоприёмные воронки решетки. У воронок внутреннего слива они входят в комплект, для наружных лучше приобрести их отдельно, особенно если рядом с вашим домом находятся деревья.

Установка водосточной системы

Начинать работы по сборке системы водостока можно только после обработки лобовой доски, защищающей стропила, влагостойкими составами и краской. Водосток, закрепленный на этой лобовой доске, будет полностью повторять ее форму. В связи с этим доска должна быть максимально ровной, без перекосов.

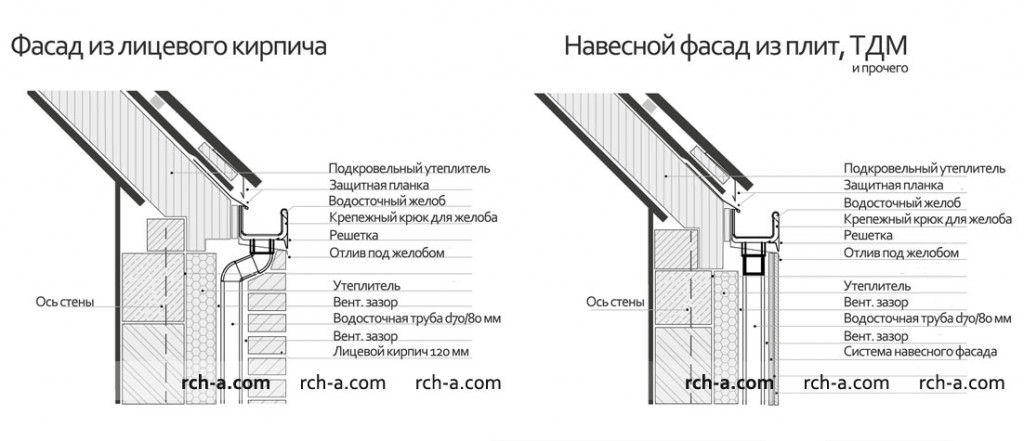

Края кровли должны заходить на желоб не меньше, чем на 1/3 от его диаметра. Кроме того, расстояние от желоба к плоскости кровли должно составлять от 25 мм до 30 мм. После выполнения разметки устанавливают первый, а также последний кронштейн желоба. Затем между ними натягивают шнур и по его уровню устанавливают все промежуточные элементы.

Элементы водосточной системы крыши

Сейчас снова-таки говорим о наружном организованном водостоке. Неважно, из какого материала он будет выполнен, практически всегда будем иметь дело с одними и теми же элементами, которые и образуют целую систему.

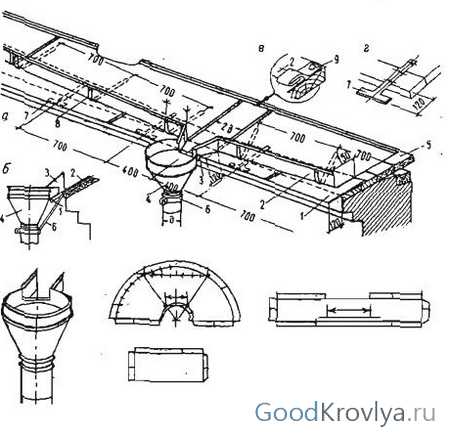

Желоб и вспомогательные элементы

Желоба – основные горизонтальные элементы водостока, тогда как трубы – основные вертикальные. Желоба могут быть круглыми, овальными, квадратными, прямоугольными, иметь сложную несимметричную форму. По эффективности они все практически одинаковы. Квадратные и прямоугольные элементы легче обходят угла здания, их практически незаметно. Квадратные металлические желоба часто имеют полимерное покрытие только с внешней стороне, внутри – только слой грунтовки, потому выходят из эксплуатации они чуть быстрее круглых. Будьте внимательны при покупке.

Продают желоба сложной формы: они, вроде как, почти круглые или овальные, но одна из сторон имеет многочисленные выступы. Это делает изделие внешне более привлекательным и способно превратить его в украшение фасада, но монтаж будет сложнее.

При соединении отрезков желобов используются специальные муфты, которые способны нивелировать температурные изменения. Если зимы в регионе суровые, то лучше оснастить желоба электронагревательным кабелем (система антиобледенения).

Соединительные элемента для желобов:

• поворот желоба – для создания необходимой линии водостока. Стандартный поворот – 90 градусов, но можно найти элемент и, например, на 135 градусов. Стык желоба и поворота герметизируют резиновым или клеевым уплотнителем. Стыки (углы) могут быть внешними и внутренними;
• стык (соединитель) желоба – для соединения отдельных желобов, длина которых составляет в среднем 3-4 м. Стык имеет защелки и фиксаторы, но его лучше уплотнить резиновым уплотнителем;
• заглушка – устанавливается на торце водостока при помощи защелок, но для надежности лучше использовать резиновую прокладку;
• сетки-ловушки задерживают листья, веточки и прочий крупный мусор. Сетки монтируются прямо на желоба и предотвращают засор водосточной системы;
• крепежные крюки бывают длинными и короткими. Первые более надежные, но их необходимо монтировать еще до кровельных работ, что не совсем удобно, потому обычно используют короткие крюки.

Воронки и вспомогательные элементы

Водосборные воронки – соединительный элемент между желобом и трубой. Воронка может располагаться в любом месте желоба (проходная воронка) либо же в конце желоба (левая, правая воронка), и тогда она комплектуется стенкой, выполняя роль еще и заглушки.

Вспомогательные элементы:

• колено соединяет воронку с трубой, может иметь различные углы;
• защитная сетка устанавливается в воронку, чтобы мусор не проник в трубы, откуда его будет очень сложно удалить.

Трубы

Трубы – основной вертикальный элемент сливной системы. Диаметр может быть разный, подбирается в зависимости от объемов стоков. Длина трубы, как правило, не превышает 3 м. Внутренняя поверхность гладкая, чтобы обеспечить максимальную скорость прохождения дождевой воды.

Вспомогательные элементы:

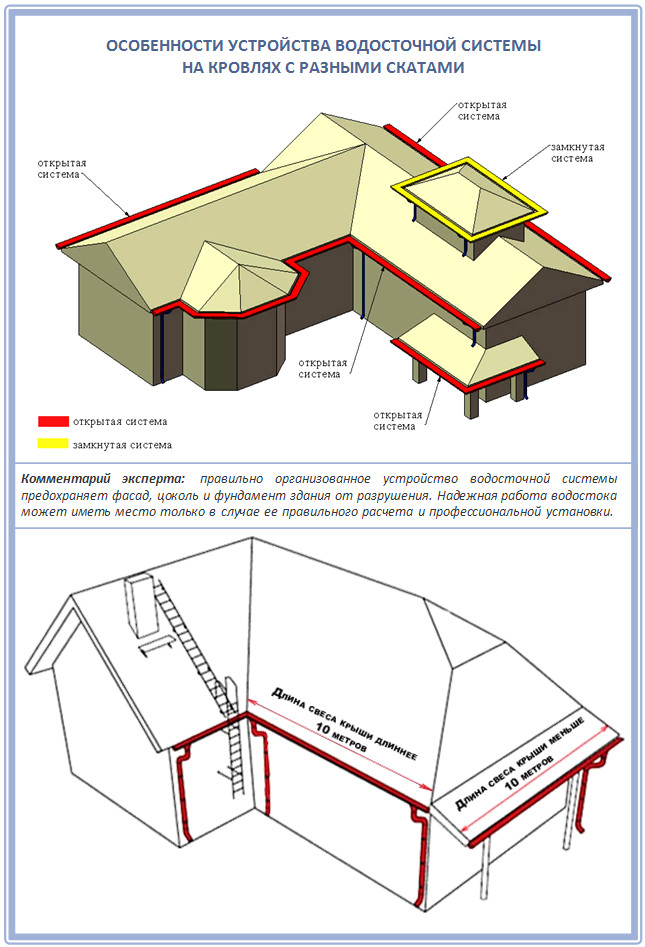

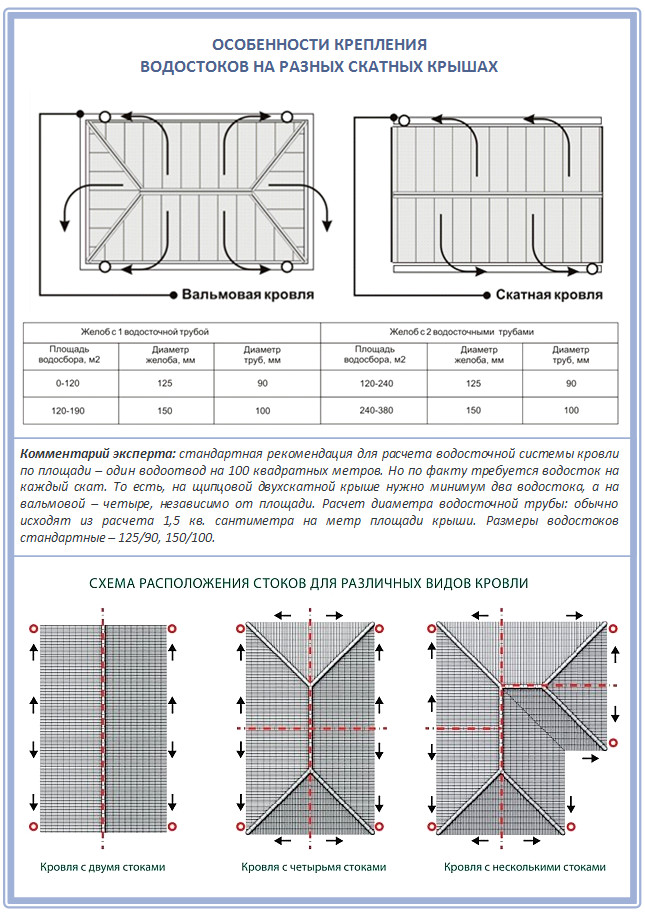

Расчет водосточной системы

Если с материалами более-менее все понятно, то вот какого диаметра брать трубы и желоба для водосточной системы не всегда сразу очевидно. Учесть стоит массу параметров, в т.ч. площадь и угол наклона кровли, климат региона и количество осадков, количество вдоотводов и т.д. Желоба выпускаются размером 70-200 мм, трубы – 50-160 мм.

Алгоритм расчёта водосточной системы выглядит следующим образом:

• определяем площадь кровли. Тут все просто – необходимо вычислить площадь каждого ската кровли, используя известные формулы. Чем больше площадь, тем больше осадков на нее будет попадать, и тем более высокая пропускная способность должна быть у системы. Рекомендуемые параметры приведены на схеме ниже;

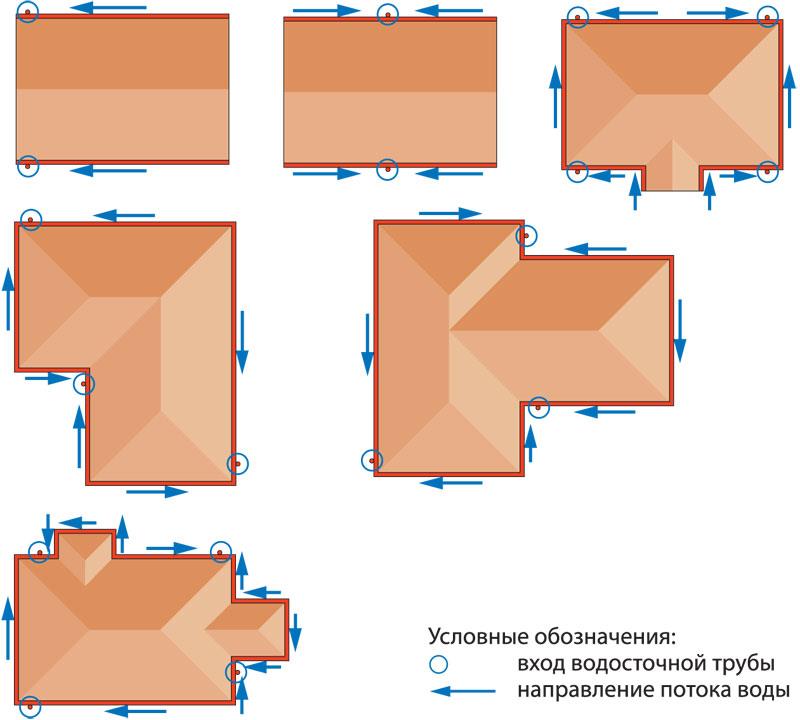

• делаем эскиз всей водосточной системы. Для этого понадобятся замеры здания (высота, вынос карниза от стены, длина карниза и т.д.), которые указываются на эскизе. На бумаге определяем расположение желобов, воронок, труб, заглушек. От нижней точки трубы до грунта должно быть 20-25 см;
• определяем длину желобов. Почти всегда она равняется длине всех скатов крыши. Длина желобов в магазине стандартная, редко получится обойтись без отходов. Если по замерам не хватает всего 5-10 см желоба, то можно компенсировать длину муфтами. Если дефицит больше, то придется брать еще один желоб, зато останется запас на будущее;
• определяем количество воронок, колен воронок и труб. Воронку и трубу ставят на каждом углу здания. Если скат длинный, то воронку с трубой рекомендуют устанавливать каждые 9 м. Если форма кровли сложная и рядом расположены два коротких желоба, то их проще присоединить к одной трубе;
• определяем количество заглушек. Обратите внимание, что они могут быть универсальные, или же левые/правые. В последнем случае необходимо быть острожным при расчете и покупке. На каждую незамкнутую линию берем по две заглушки. Всегда сверяйтесь с эскизом;

• определяем количество муфт. Их число равняется числу желобов минус один;
• определяем количество кронштейнов. Наверное, не стоит говорить, что водосточную систему необходимо надежно фиксировать. Часто этим правилом пренебрегают, экономя на крепеже. При использовании пластиковых желобов кронштейны должны располагаться каждые 60 см, металлических – каждый 1 м. В противном случае под дождевой и снеговой нагрузкой, при образовании льда желоба могут прогнуться, деформироваться или сломаться;
• расчет длины трубы. Длина трубы будет равняться расстоянию от края крыши до отмостки, из которой вычитают длину воронок с коленами и расстояние от отвода до земли (20-25 см).

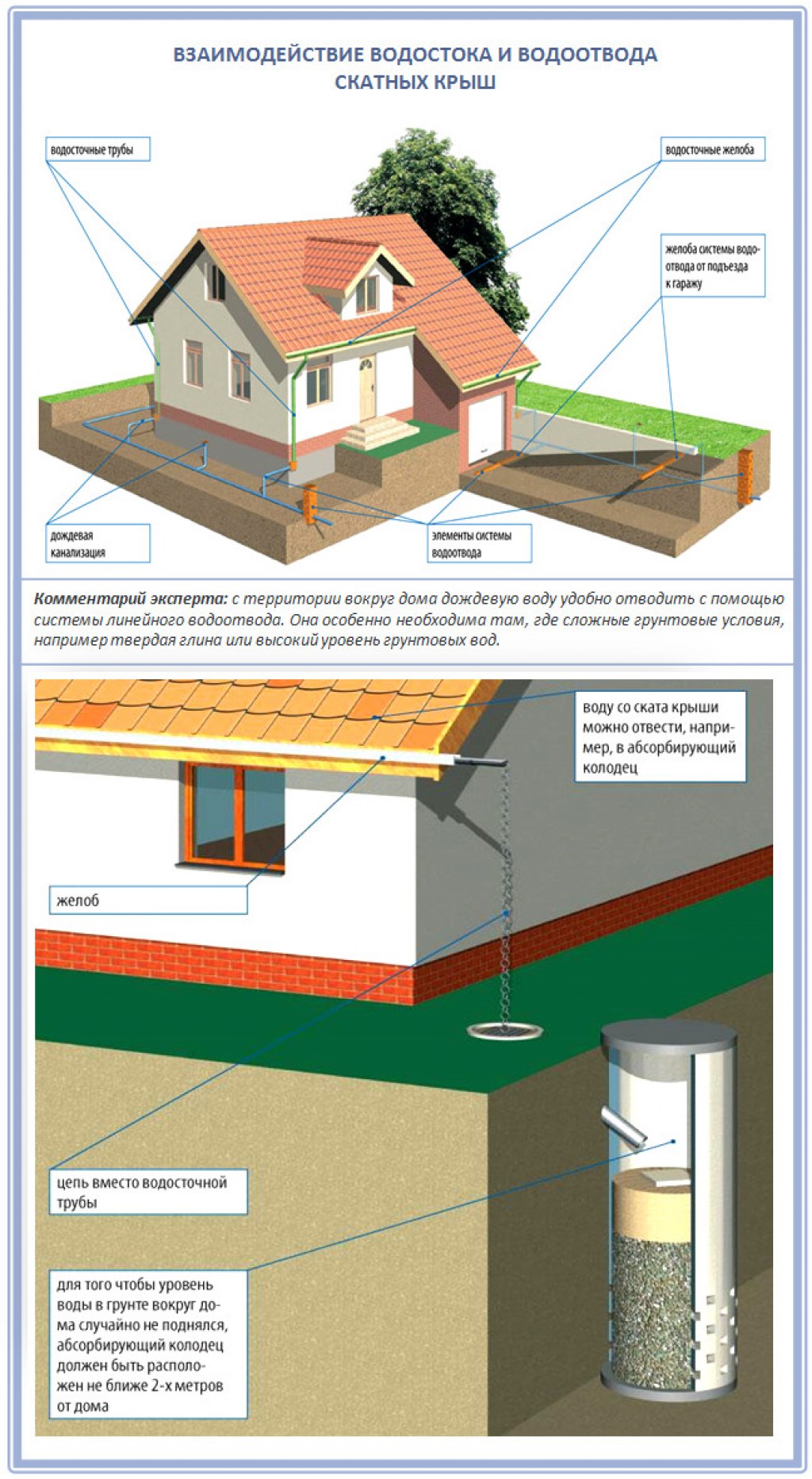

Последний этап водоотвода с крыш — система слива

Мы должны выяснить — куда стекает вода? Все детали соединяются специальным переходником – воронкой, как раз она бывает нескольких строений:

1. Воронка, расположенная под наклоном с горловиной;
2. С регулированной наклонной головкой;
3. С расширенными функциями, как и сходный соединительный элемент.

Внизу расположена труба или колено, что  обеспечивает поворот на 45, 60 и 75 градусов. В середине сток может иметь разветвление, которое переходит в один из таких вариантов:

• Обычный слив;
• Канализация (искусственно созданная или общественная).

Главное правило водоотводов с крыши: оборудование выбирается исходя из площади кровли, архитектурных особенностей дома и годового количества осадков. Также эти показатели влияют на расчет мощности. Удачной и продуктивной вам эксплуатации!

Как сделать водосток с крыши своими руками – устройство и порядок монтажа системы

Водосточная система является обязательным элементом, без монтажа которого не может обойтись строительство крыши – иначе во время обильных осадков массы воды будут стекать с неё на стены и смывать фундамент. Установку водостока на крыше своими руками можно произвести одним из двух способов: собрав его из готовых систем, имеющихся в продаже; либо приобрести трубы и прочие детали, а затем сделать все элементы конструкции самостоятельно.

Обогрев водостоков и желобов

Чтобы устранить вероятность обледенения водосточной системы и ее повреждения, а также предотвратить затекание воды под кровельный материал выполняется монтаж обогрева водостока.

Обогрев водостоков и желобов водосточной системы

Кабельная система обогрева водостоков и кровли позволяет поддерживать температуру на плюсовом уровне.

Способы обогрева водосточной системы

Подогрев водостоков и крыши осуществляется посредством устройства системы антиобледенения и снеготаяния, т.е. электрообогрева — установка греющего (нагревательного) кабеля.

1. Наружный обогрев. Когда кабель устанавливается на нижнюю часть ската кровли.

Наружный обогрев водосточной системы

2. Обогрев внутри водостока. В этом случае кабель монтируется непосредственно в желоб и трубу водостока.

Внутренний обогрев водосточной системы

Достоинства, которыми обладает организованный наружный водосток кровли:

• гарантированная защита от попадания воды стен, фундаментов и отмостки здания;
• привлекательный внешний вид, придаваемый сооружению благодаря использованию качественных современных материалов.

Главным недостатком рассматриваемой системы является необходимость вложения финансовых ресурсов на приобретение и монтаж.

Наиболее часто встречаются системы из ПВХ и металлопластика, которые активно стали применяться взамен традиционных из оцинкованной стали или черного металла. Самым качественным, внешне привлекательным и долговечным, но при этом и самым дорогим, является использование меди.

Греющий кабель в водосточной системе

В периоды межсезонья системы водостока подвергаются риску вследствие образования наледи. Она ухудшает работу водостоков и может полностью ее блокировать или разрушить водостоки своим весом. Подобные ситуации предупреждаются установкой греющего кабеля.

Конструкция системы обогрева

Греющий кабель представляет собой проводник, преобразовывающий электрическую энергию в тепловую. Нагревая элементы водосточной системы, он предотвращает некоторые явления:

• образование наледи;
• появление сосулек;
• пробки в водостоке;
• разрыв труб и повреждение фасадов;
• желоб может деформироваться или обрушиться под тяжестью снега или воды.

Для препятствия обледенению используются два типа кабелей:

• резистивный: часто используемый, отличатся одинаковой степенью нагрева на всех своих участках.
• саморегулирующийся: обладающий большими возможностями, чем предыдущий вариант. Он в состоянии регулировать мощность, которую потребляет, и степень нагревания. Важно, что его участки работаю независимо, выбирая градус нагрева каждый для себя. Идеальный вариант, когда кабель проходит в зонах с разной температурой. Просто монтируется, экономно расходует электроэнергию, долговечный в использовании.

Современная система электрообогрева базируется на двух основных составляющих: греющем кабеле и безопасной автоматике. Обогрев необходим таким компонентам водостока:

• желобам;
• стыкам разных участков крыши;
• карнизам;
• трубам, воронкам;
• лоткам и водосборникам.

Монтаж системы обогрева

В процессе монтажа важно, чтобы системы обогрева монтировались одновременно для крыши и водостока – это обеспечивает более эффективную прокладку кабеля. В систему входят секции кабеля, терморегуляторы, датчики, пульт дистанционного управления.

Греющий кабель должен находиться в местах протекания воды. Водосточная система не позволяет формирование дополнительных отверстий, поэтому для фиксирования кабеля требуются дополнительные крепления. Необходимо следить, чтобы отток воды проходил на каждом участке системы.

Система водостока очень важна в функционировании вашего дома. Поэтому необходимо правильно подобрать все составляющие в соответствии с параметрами кровли и провести монтаж строго по инструкции, если вы будете делать это сами. Не забывайте о регулярной чистке водостоков от пыли и прочего мусора, которые затрудняют их эффективную работу.

Правильная система водостоков защитит ваше жилье от влаги и плесени и сэкономит затраты на ремонтные работы.

Правила монтажа водоотводной системы

Перед тем как устанавливать вашу самодельную конструкцию, принципиально важно ознакомиться с некоторыми правилами по установке элементов водоотвода. Они касаются не только пластиковых изделий, но и любых других. Соблюдение этих правил крайне важно, поскольку благодаря им конструкция будет сложить долго и верно делать свои функции.

1. Установка желобов по периметру дома обязана осуществляться на лобовую планку карниза, край стропильной системы, конкретно на кровлю. Лучше выбирать первые два метода. Но, необходимо подчеркнуть, что реализовать их будет легко в том случае, в то время, когда система отвода воды устанавливается еще на этапе строительства дома, перед тем как уложен кровельный материал. В случае если же вы уже полностью выстроили ваш дом либо дачу, возможно крепить желоба на краю крыши.
2. В то время, когда в качестве желобов употребляются железные трубы, кронштейны нужно расставлять на расстоянии от 80 см до 1,5 м. В случае если желоба выполнены из пластика, минимальное расстояние от 60–80 см.
3. Желоба необходимо крепить так, дабы они легко ловили поток бегущей воды. Для этого нужно отойти от края крыши на треть сечения трубы, так, дабы две трети желоба выступали, и вода попадала четко в них.
4. Дабы в желобах не скапливалась вода, их необходимо установить с уклоном к воронке. На любой 1 м длины уклон должен составлять 3–5 мм. Этого хватит, дабы вода свободно стекала вниз в воронку.
5. Расстояние верхнего края желоба от края крыши должно быть не меньше чем 30 мм. В случае если это требование не соблюсти, вся конструкция возможно сорвана снежной массой либо льдом, который сойдет с крыши.
6. Принципиально важно обеспечить хорошую герметизацию стыков, дабы вода не просачивалась через них. Для этого возможно применять или герметик, или трубный уплотнитель – круглую резинку. Ее необходимо разрезать на две части и положить на место соединения, где она прикрутится саморезами. Она кроме этого будет служить в качестве теплового зазора, который обязателен, дабы конструкция была подвижной.

Это все правила, каковые вам необходимо выполнять при монтаже системы водоотвода. Сейчас осталось лишь применить все на практике!

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Мастера советуют работать с пластиковыми деталями без чрезмерных усилий, ведь какой бы прочный не был ПВХ, любой удар может стать причиной образования трещины.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Материалы и комплектующие систем водоотвода

Выбор материала для организации водосточной системы зависит от личных предпочтений и доступной стоимости изделий. Разные поставщики предлагают определённую цветовую гамму и типоразмеры изделий, каждое из которых имеет определённый срок службы. Необходимо согласовать цвет кровельного покрытия, отделки карнизов и комплектующих системы водоотвода. Важным является и удобство монтажа для условий конкретного дома.

Рассмотрим виды материалов для водосточной системы, которые предлагают современные производители.

1. Изделия из оцинкованного металла, характеризуются небольшой стоимостью, средней укомплектованностью и невысокой стойкостью к коррозии.
2. Материалы с многослойной, полимерной покраской, имеют разнообразную цветовую гамму, обладают коррозионной стойкостью и большим набором комплектующих элементов.
3. Водоотливные системы с цинк-титановым или же медным покрытием, обладают высокой стойкостью и безупречным внешним видом, но их стоимость очень высока.
4. Поливинилхлоридные детали, высокостойкие к ультрафиолету, коррозии, с герметичными соединениями и хорошим набором комплектующих изделий.

Для эффективного монтажа всей системы производители предлагают наборы крепежа, соединителей и прочих элементов, которые следует рассмотреть отдельно, учитывая сложную конфигурацию системы отвода воды с разных крыш.

Водоотводящая система состоит из следующего перечня изделий:

• разного размера кронштейны для крепления желобов и труб, как к стропилам, так и к стене здания;
• укомплектованные соединителями желоба, с возможностью корректировки направления крепежа;
• внутренние и наружные угловые желоба, для поворотов на 90о;
• заглушки с уплотнителями;
• переходник с желоба на воронку;
• воронка;
• универсальные кольца с углом 72о или колена;
• водосточные трубы;
• защитная сетка от мусора;
• ответвители с углом 60о.

Все эти комплектующие обладают небольшим весом, но в собранном виде нагружают стены и стропила, поэтому необходимо их крепить с рекомендуемым шагом около 60 см. Из стандартного сечения желобов и труб выбираются подходящие, в зависимости от площади скатов и угла наклона кровли.

Этапы монтажа

Монтажные работы могут выполняться как при помощи профессионалов, так и своими руками. Независимо от этого обязательно следует строго выполнять инструкции изготовителей.

• Если водосток делается на заказ, целесообразно подготовить чертежи, чтобы облегчить установочные работы.
• Закрепление производится часто при помощи крюков. От выбранного размера кронштейнов зависит конечный успех. Держатели должны по диаметру быть несколько больше, чем окружность желоба, но при этом следует исключать свободное перемещение трубы.
• Установка узлов настенного соединения производится с интервалом максимум 900 мм. Это требование основано на государственном стандарте, и уклоняться от него нельзя, какая бы система не монтировалась. Когда монтаж крепежных частей окончен, приходит очередь воронок. Расстановка их определяется наружным либо встраиваемым исполнением водостока. Во внимание принимают также склон кровли и ее общую площадь.

• Как следует из нормативов, на участок крыши площадью до 10 кв. м. должна приходиться единственная угловая воронка. При превышении этого показателя ставят минимум две детали. Когда лотки монтируют в центре системы, пластмассовую либо стальную часть отрезают, отверстие используется под установку отливов. В обязательном порядке предусматривается для любой системы труб крепление заглушек, соответствующих водостоку по форме. Устанавливаемые на стенах желоба в основном присоединяют, используя замки труб, точки связки обрабатывают герметиками.
• Крепить водосток на вертикальных плоскостях нужно хомутами. К сведению: сначала хомут прикрепляют к стене, и только затем создают участок трубопровода, а не наоборот. В ряде случаев придется устанавливать поворотные детали; сделать их важно потому, что это экономит площадь стока воды и повышает КПД всей системы в целом. Завершающий шаг – это крепление финиширующих колен. Если решено было собирать стекающие с крыши осадки, водосточные желоба дополняются специальными емкостями.

• Крепление водосточных желобов к профлисту производится при помощи элементов из меди, стали с цинковым покрытием или пластмассы. Для крупных крыш рекомендовано использовать стальные конструкции. Когда постройка невелика, допустимо применять и пластмассу, которая не подвержена ржавлению и стоит относительно недорого. Полукруглые желоба изготавливают вальцовочным инструментом, потому что все остальные методы не позволяют получить ровной поверхности.

Присоединение удерживающих желоб кронштейнов производится такими способами, как:

• прикрепление к обрешетке;
• удержание нижней долей настила;
• прижатие к стропилам;
• монтаж на лобовую кровельную доску (одновременно со всей остальной крышей);
• монтаж на вбиваемые в стену стальные штыри (когда лобовой доски нет); подразумевается использование шпилек.

Метод выбирают, ориентируясь на конкретную ситуацию и на условия установки.

Сами водостоки крепят хомутами с учетом того, что утепляющий слой задней стенки должен превышать 50 мм, а крепеж обязательно заводится в стену на 50-60 мм. Меньшее углубление непрактично и ненадежно. В любом случае, требуется оставлять зазор от трубы до стены. Когда делается водосток из ПВХ, хомут не должен примыкать к нему вплотную – стоит измениться температуре, начнется появление трещин и изменение габаритов.

Первым шагом при работе оказывается замер периметра кровли по карнизам. Желоба ставят, внимательно учитывая угол наклона. Вертикально ориентированные части водостока крепят снизу вверх. Отмет нужно присоединять к нижним хомутам. Каждый фрагмент, который длиннее 200 см, должен устанавливаться на свой особый хомут.

Бывает так, что крыша уже уложена и лобовой доски нет. Это не означает, что потребуется разбирать всю кровлю и заново переделывать работу. Доску придется ставить очень низко, присоединяя кронштейны исключительно к обрешетке. Проблема при таком решении может быть обусловлена разрушением конструкции под снеговой и ледяной нагрузкой. Только к самой доске нужно крепить водосток при достройке незавершенного дома и при использовании гидроизоляционной пленки с антиконденсатным эффектом.

Если ремонт или строительство еще незавершены, можно просто поставить доски под устанавливаемое покрытие.

Они помогут, не сминая материал, удалять крепления пассатижами. Такой прием обеспечивает последующую установку желоба даже через долгое время после окончания кровельных работ. В другом варианте лобовая доска оформляется как составная часть кровельного ансамбля, и уже к ней присоединяются крюки. На металлических покрытиях берут относительно короткие крюки, но из идентичного материала.

Пластиковые водостоки неплохо сочетаются с фронтальными конструкциями из дерева. При полном отсутствии таких конструкций на помощь приходит оборудование «костылей» из металла либо дерева. Уже на эти детали желоб присоединяют, используя брусья либо шпильки. На небольших подсобных сооружениях крюки просто вкручивают в профлист. Еще одно решение – кронштейны, удерживающие водосток не сверху, а в нижней части, и поэтому незаметные.

Величина занижения подбирается индивидуально, при этом учитывается, каковы визуальные свойства получаемой конструкции. Максимальный шаг установки держателей составляет 90 см, но рекомендуется ограничиться 75 см. Края желобов должны быть на 20-25 мм ниже кровельной кромки. Минимальный уклон на 1 метр погонный колеблется в таком случае от 3 до 5 мм; плавность уклона обеспечивается выставлением кронштейнов строго на заданной высоте.

Источник
