Винтовые сваи своими руками для фундамента: изготовление, установка

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

Конструктивные особенности

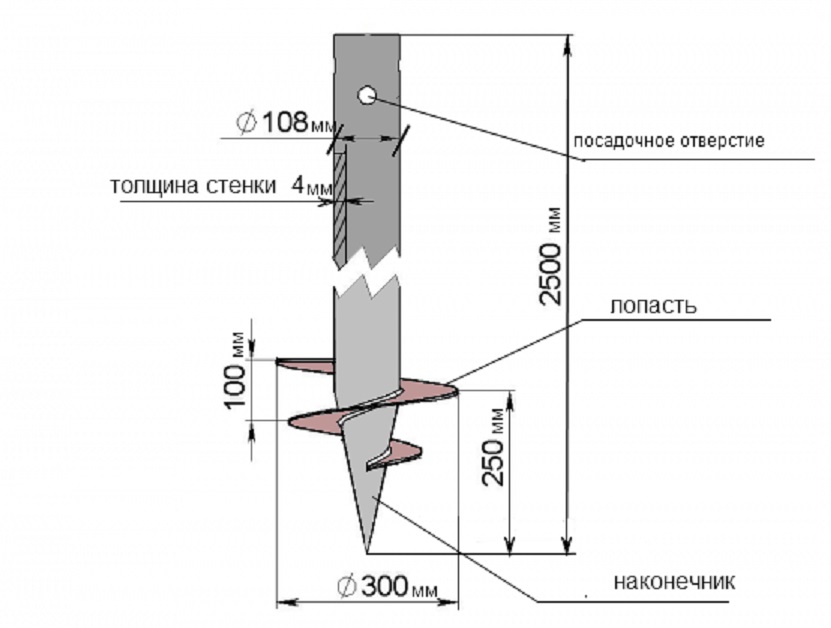

Винтовая свая состоит из ствола (как правило, стальной трубы) и нижней лопасти, которая обеспечивает завинчивание в грунт и при этом увеличивает несущую способность сваи. Согласно СП «Свайные фундаменты», винтовые сваи подразделяются на узколопастные (с соотношением d/D = 0,6–0,8, где d — диаметр ствола сваи, а D — диаметр лопасти) и широколопастные (d/D < 0,6). Первые предназначены для устройства фундаментов на плотных глинах и крупнообломочных грунтах, вторые могут применяться на любых других грунтах. На практике узколопастные многовитковые сваи также оптимальны для установки столбов, не оказывающих значительной сжимающей нагрузки на грунт (заборы, перголы, лёгкие навесы).

Не так давно на рынке появились винтовые сваи новой разновидности. Тело такой сваи изготовлено из высокомарочного бетона с добавлением фиброволокна и усилено мощным арматурным каркасом. По форме она относится к узколопастным многовитковым. Завинчивают такую сваю вручную или машинным способом, используя специальный ключ из термоупроченной стальной трубы квадратного сечения, который вставляют в ствол на всю его высоту (благодаря этому свая не разрушается при возрастании крутящего момента). Заявленный срок службы бетонной сваи — 100 лет, а стоит она не дороже стальной оцинкованной.

Владимир Григорьев/Burda Media В последние годы стала популярной технология реконструкции старых фундаментов с помощью винтовых свай, которые завинчивают как можно ближе к стенам. Владимир Григорьев/Burda Media Домкратами поднимают дом на временные опоры. Затем обрезают верх свай. Владимир Григорьев/Burda Medi Затем бетонируют их стволы. Владимир Григорьев/Burda Media После приваривают ростверк и опускают на него дом.

Что представляет собой винтовой фундамент

По сути, свая или анкер – это прочная стальная труба, имеющая спиральную лопасть, которая врезается в грунт, и заостренный наконечник. С виду она напоминает винт-саморез и имеет антикоррозийное покрытие. Сваи в конструкции фундамента выполняют две основные функции: несущую и укрепляющую.

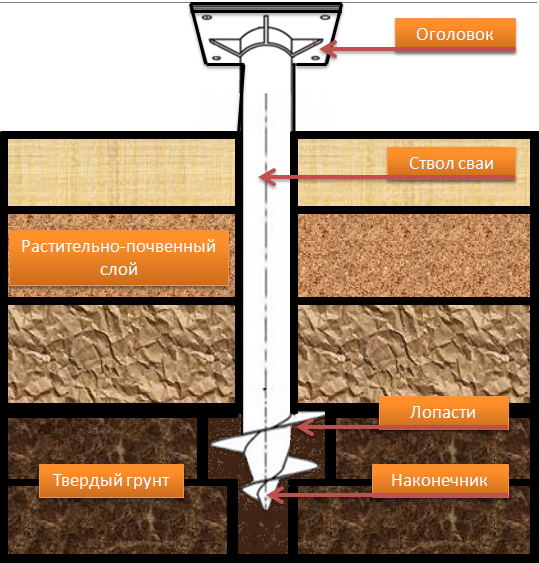

Винтовая свая (общий вид)

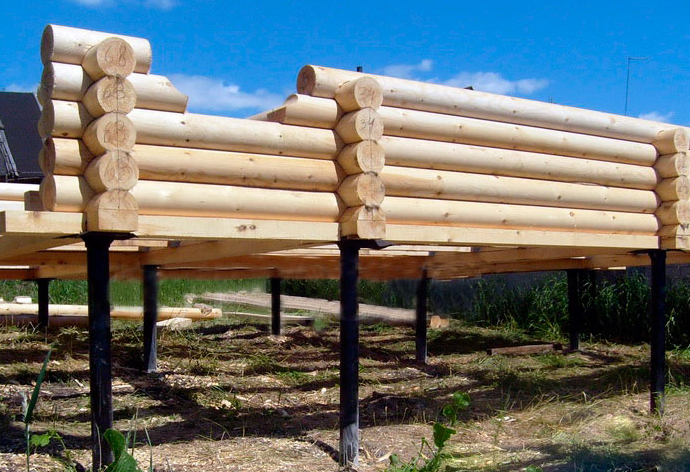

Винтовой фундамент стал наиболее популярен в деревянном строительстве.

Данный тип фундамента рекомендуется применять:

• если в почве содержится большое количество песка;
• если почва подвержена структурным изменениям в зависимости от времени года;
• если нужно защитить строение от грунтовых и талых вод.

Важно! Устанавливать винтовые сваи самостоятельно разрешается только в случае проведения работ на благоприятной почве. К таковой относится грунт, не содержащий корней, торфяных отложений или камней.

Что такое свайный фундамент

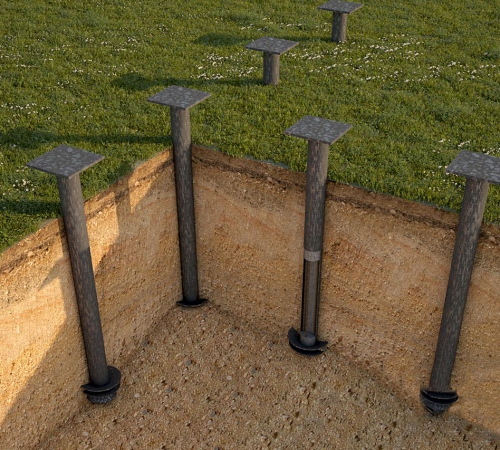

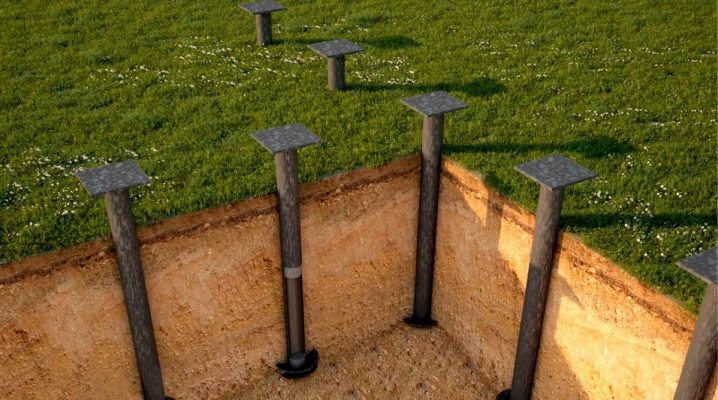

Свайный фундамент представляет собой систему точечных опор, погруженных в грунт на определенную глубину до контакта с твердыми слоями.

Длина вертикальных элементов может составлять значительные величины, зависящие от глубины залегания устойчивых грунтов и нередко превышает высоту надземной части постройки.

Верхняя часть опор жестко соединяется в единую систему, что позволяет распределять нагрузку по всем сваям и получать наиболее эффективный режим работы основания. Обвязка называется ростверк, она предназначена для приема и передачи нагрузок опорным стержням.

По принципу действия работа ростверка во многом напоминает функции ленточного основания, но разница между ними в том, что лента опирается на подготовленную поверхность грунта по всей длине, а обвязка устанавливается на верхние точки свай.

Это отличие выдвигает особые требования к жесткости и прочности балок ростверка, пролеты которого работают только за счет собственной жесткости и прочности стен.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

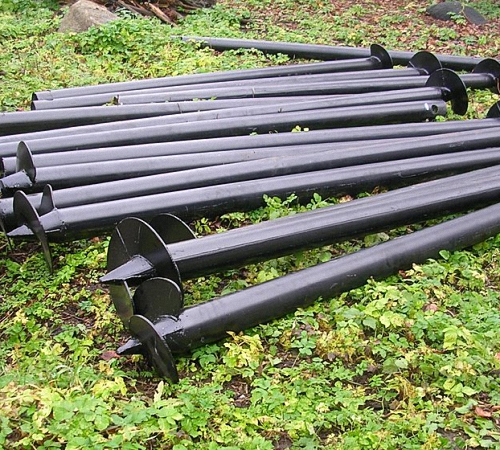

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Как самому поставить винтовые сваи | Город свай

При планировании постройки дома, в первую очередь стоит позаботиться о прочном и долговечном фундаменте. Перед началом строительства, стоит учитывать много факторов, таких как особенности грунта, стоимость монтажа, и то какой строительный материал вы хотели бы использовать. В случае фундамента на винтовых сваях стоимость его установки достаточно низкая, но его стоит выбирать, только в случае деревянных построек.

Преимущества выбора фундамента на сваях

• Быстрая установка, за счет отсутствия необходимости выравнивания почвы;
• Возможность установки практически при любых природных особенностях рельефа;
• При частом изменении физических свойств грунта, в зависимости от времени года;
• Уплотнение грунта, при ввинчивание лопастей свай, что увеличивает несущую способность фундамента в целом;
• Установить винтовые сваи можно в любое время года;

Выбор длины и диаметра свай

По сути, свая — это цельная стальная труба, обработанная антикоррозийным покрытием, с винтовой лопастью, различающаяся длиной и диаметром. Сваи небольших диаметров (от 47 до 76 мм) используются для постройки легких конструкций заборов и ограждение из сетки. Отличаются цельными или приваренными наконечниками, а также числом витков лопастей.

Одна стандартная винтовая свая с диаметром 108 мм выдерживает нагрузку в 3,5 тонны, и можно легко посчитать, какое количество, вам будет необходимо для постройки вашего дома. Главное не забывать, что необходим запас прочности в 30%, с дополнительными нагрузками. Ввинчивается такая конструкция опоры минимум на 1.5 метра в глубину почвы.

Инструкция по монтажу и установке винтовых свай

Список необходимых инструментов и оборудования:

1. Бур (понадобится для анализа грунта и для подготовки лунок под сваи);
2. Строительная рулетка для замеров;
3. Лом для закручивания винтовых свай, и трубы, которые будут выполнять функцию рычагов;
4. Арматура для разметки;
5. Шпагат для точной разметки фундамента, длиной больше ста метров;
6. Магнитный уровень 30 см, чтобы сохранять точность ввинчивания;
7. Гидроуровень для разметки местности;
8. Лазерный нивелир для выравнивания горизонтальных погрешностей в уже установленных сваях;

Разметка будущего фундамента

Проводим диагностику грунта на наличие камней, и путем предварительного бурения, анализируем и готовим разметку свайного поля.

При разметке стоит учитывать, что расстояние между сваями не должно превышать 2,5 метров, а допустимая погрешность не должна превышать 4 см

Для облегчения дальнейшей точности разметки, делаем одну сторону фундамента неизменной, чтобы все последующие вычисления и при необходимости передвижения разметки были по этой «главной стороне».Важно не забывать делать все линии немного больше длины планируемого фундамента.

Завершая предварительную разметку, начинаем работу буром. В самом начале необходимо поставить винтовые сваи по углам. Размер будущих отверстий для наших свай должен быть меньше, чем диаметр сваи, также как и длина. Вкручивание свай происходит благодаря продетому лому и использование труб, в качестве рычагов.

При каждом втором прокручивании, стоит сверяться с магнитным уровнем, чтобы в случае чего исправить неточность. При хорошей проходимости грунта, все ввинченные сваи выставляем по гидроуровню и дальше работаем по выставленной шкале, если же высота труб различна, будем устанавливать ее по шпагату и ориентироваться по нему. Так, выравнивая сваи по нашему заданному уровню, продолжаем работу с боковой частью будущего фундамента, постепенно увеличивая «паутину» нашего шпагата между сваями и продвигаясь внутрь.

Что следует учесть на этапе проведения работ или как правильно установить винтовые сваи своими руками?

При проведении работ с данным видом материала, вы можете столкнуться с вполне логичными препятствиями внутри грунта, несмотря на качество предварительного анализа. Важно помнить, что при монтаже винтовых свай-опор, такие препятствия и отклонения от норм по глубине захода винта, не должны допускаться ни в коем случае, так как это грозит обвалом или перекосом вашего будущего дома, и потому так необходимо установить винтовые сваи по четырем сторонам будущих углов здания.

Завершение работ завершение работ для фундамента

После установки всех свай по заданному уровню, их следует проверить строительным нивелиром, и благодаря точности его лазера, узнать, нужна ли корректировка по горизонтали. Бетон является дополнительной защитой от коррозии и увеличит срок службы основания вашего дома.

Как только вы закончите работу с бетоном, и он застынет, приступайте к сварке оголовков , и чтобы получить окончательный вид свайно-винтового фундамента, нам останется только выложить обвязку. В свою очередь, обвязка может различаться как по стоимости, так и по материалу, выбор остается за вами. Самый часто используемый вид обвязки – обвязка брусьями, крепление которой происходит непосредственно с оголовками.

Забор на винтовых сваях

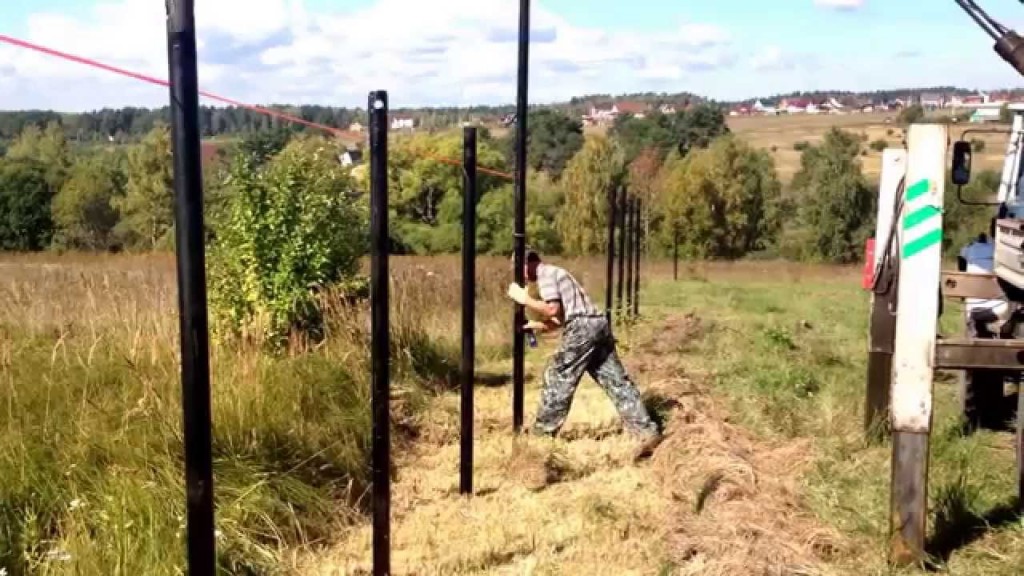

Как установить забор на сваях своими руками?

На самом деле такая работа может занять у вас не больше одного дня, и технология вкручивания винтовых свай, вручную ничем не отличается от описанной нами выше инструкции как самому поставить сваи. Различие состоит в том, что диаметр свай мы будем брать меньший, в зависимости от веса нашего будущего забора. Винтовые сваи могут быть разной формы и сечения, но для заборов, с эстетической стороны, логичнее выбрать с круглым сечением. Этапы работы :

• Разметка;
• Бурение лунок;
• Установка винтовой опоры;
• Выравнивание по уровню или нивелиру;
• Монтаж столбов будущего забора;

Для забора на сваях справедливы все вы описанные инструкции.

Как вы смогли убедиться, данный вид фундаменты имеет свои неоспоримые преимущества, но перед решением проводить какие-либо работы на участке, рекомендуется посмотреть видео на соответствующую тему.

Технология строительства

Успех возведения винтового фундамента зависит от четкого соблюдения технологического процесса. Весь объем работ состоит из пяти основных этапов:

• проектирование;
• подготовка площадки;
• монтаж винтовых свай;
• обвязка свай (устройство ростверка).

Проектирование

Данный этап большинству строителей-любителей покажется самым сложным. Ведь в его объем входит не только план расстановки свай, но и их подбор в соответствии с нагрузкой.

Под понятием «нагрузка» подразумевается общий вес всех строительных материалов, из которых построен дом.

Однако вес надземной части здания – это еще не вся нагрузка, которую принимают на себя сваи: в зимний период к нему добавляется вес снежного покрова и силу ветра.

Снеговую и ветровую нагрузки рассчитывать не надо – достаточно покопаться в строительных справочниках или открыть СНиП «Нагрузки и воздействия». В них содержатся таблицы, в которых указаны нормативные нагрузки по регионам России.

Например, для средней полосы они составляют:

• снеговая – 120 кг/кв. м;
• ветровая – 32 кг/кв. м.

Если вы строите дом со скатной крышей с уклоном 30°, вам надо умножить снеговую нагрузку на коэффициент 0,7. В результате вы получите 120 х 0,7 = 84 кг/кв. м.

Направление и интенсивность ветра тоже непостоянны, поэтому и ветровая нагрузка рассчитывается с учетом двух коэффициентов:

• ветрового изменения – 0,65;
• аэродинамического – 0,7.

Умножив нагрузку при максимальном ветре на оба коэффициента, вы получите цифру 14,6 кг/кв. м.

Если дом строится в другом регионе, то вам придется оперировать табличными данными, присущими ему.

Таким образом, сложив три величины: собственный вес постройки, снеговую и ветровую нагрузки – вы получите полную нагрузку на сваи.

Что делать, если на руках нет результатов геологических исследований грунтов

По правилам расчет винтовых свай проводится с учетом свойств грунта на участке, узнать которые можно только посредством геологических исследований. Это самый сложный вопрос для большинства застройщиков, взявшихся за установку свайно — винтового фундамента своими руками.

Без привлечения специалистов исследовать грунты невозможно, а стоит такая работа дорого. Если повезет, можно добыть данные по грунтам у владельцев соседних участков.

Обобщая опыт возведения построек на сваях, можно сделать вывод: для монтажа винтового фундамента под деревянный дом своими руками используют стволы диаметром 108 мм с лопастями диаметром 300 мм.

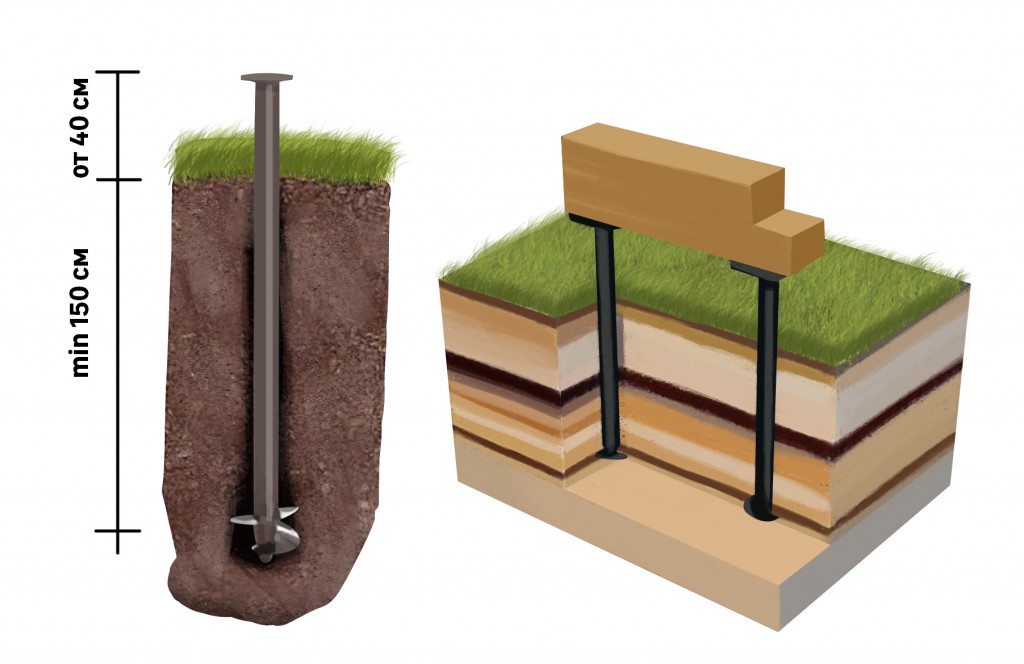

Как определить длину сваи

Если у вас имеется полноценный рабочий проект, длина сваи в нем указана. Без проектной документации и геологии определить необходимую длину можно только опытным путем.

Придерживайтесь следующих правил:

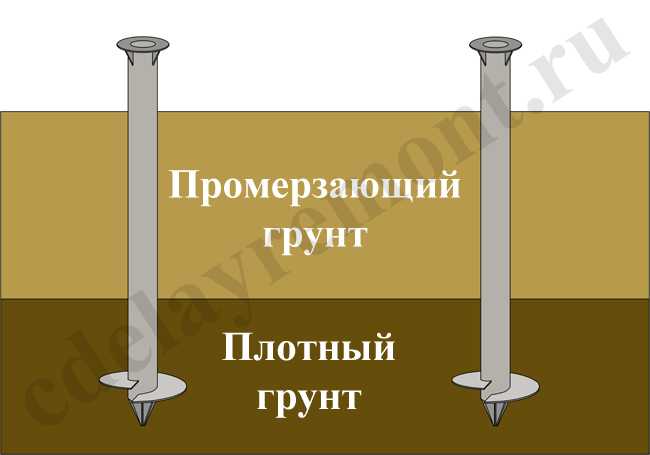

• свая должна опираться только на плотный слой грунта;
• она должна выступать на полметра над уровнем земли;
• винт должен быть погружен ниже глубины промерзания грунта.

Определить, дошла ли свая до плотного слоя, легко: в месте установки рычага в ствол сваи ее тело начинает деформироваться. При достижении этого момента вкручивание сваи следует прекратить.

Расчет количества свай

Заключительным этапом проектных работ является определение количества винтовых свай. Для этого полную нагрузку от постройки надо разделить на несущую способность одного винта.

Полученное количество распределяется на плане здания. При этом следует соблюдать условие: расстояние между сваями не должно превышать 2,5-3 метра.

Учтите, что каждый узел и угол стен должен опираться на сваю.

Строительные работы

На основании расчета винтовой фундамент своими руками монтируется в следующем порядке:

• на участке при помощи колышков размечаются места установки свай;
• под каждую сваю выкапывается небольшая лунка глубиной 100-150 мм. Ее диаметр — на 20-30 мм больше диаметра лопасти. Опытные строители обходятся без углублений, но тогда приходится увеличивать усилие вкручивания винта на начальном этапе;

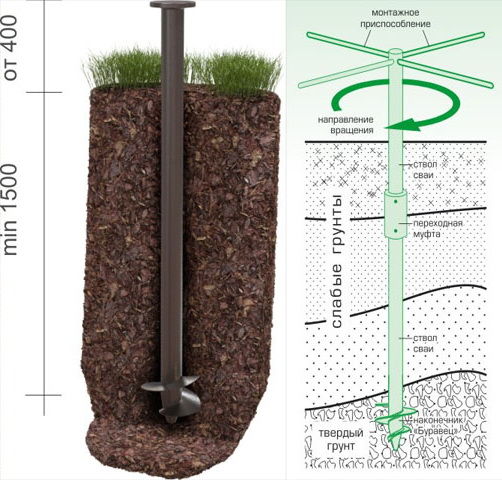

• свая устанавливается на место и вкручивается при помощи рычагов. Периодически через 3-4 витка проверяется ее вертикальность. Отклонение от вертикали — не более 1,5-2 градусов;
• после установки всех свай производится выравнивание выступающих частей по горизонту. Данную операцию нельзя производить путем вывинчивания некоторых свай: это является грубейшей ошибкой, которая приведет к потере устойчивости фундамента. Используя горизонтальный уровень, стволы винтов подрезаются болгаркой до нужной высоты. Все имеющиеся на стволе отверстия и пазы срезаются в обязательном порядке;
• после выравнивания свай приступают к бетонированию. Бетонной смесью заливают полость сваи до самого верха. Данная операция нужна не только для увеличения жесткости ствола, но и для предотвращения коррозии изнутри.

Что это такое?

Прежде всего, нужно уточнить, что такое винтовые сваи, и какова их конструкция. Устройство самодельных винтовых лопастных свай:

• Такие сваи представляют собой заостренную металлическую трубу с винтом (лопастями) в нижней части конструкции.
• Венцом же верхней части является так называемый оголовок, который, как и винт, приваривается к трубе электросваркой.

Конструкция такой опоры предельно проста, для более точного представления можно ознакомиться с ее чертежами.

Винтовые сваи нельзя использовать на каменистом или скальном грунте – слишком твердый слой ими не пробить.

Конструктивные особенности и виды

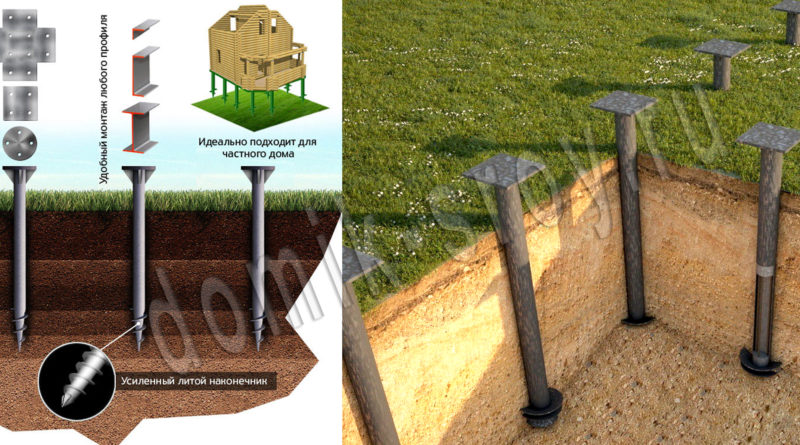

Винтовая свая – это толстостенная труба с винтовым наконечником, расположенным снизу. Он имеет вид лопасти. С его помощью идет ввинчивание конструкции в землю. Сверху находится оголовок, который является опорой для будущего строения.

Применяются они не для удешевления фундамента, а с целью исключить пучение почвы под действием низких температур и тяжести дома.

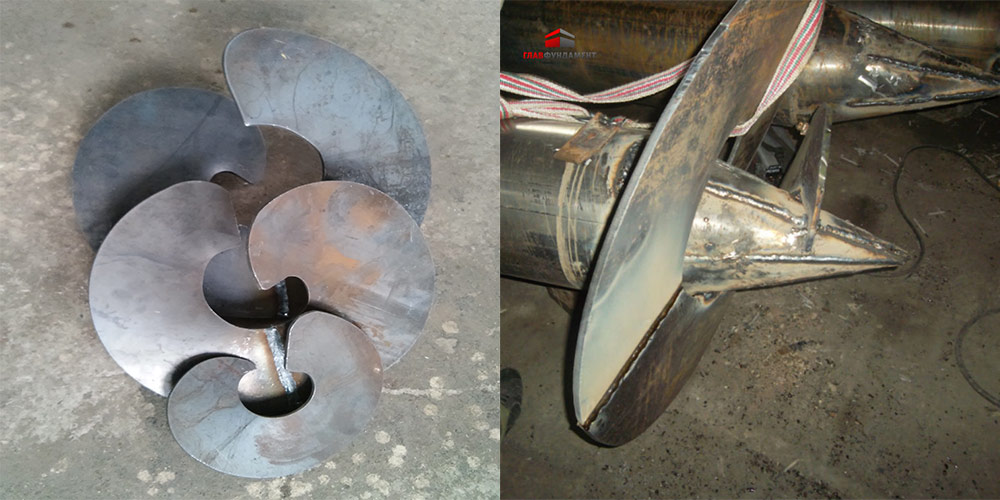

Лопасти, которые привариваются к трубе, создают крутящий момент. Затем он преобразуется в поступательное движение опоры.

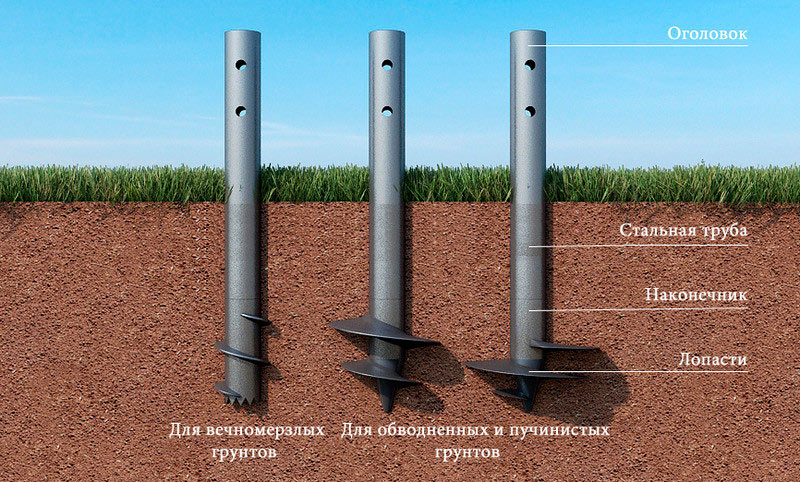

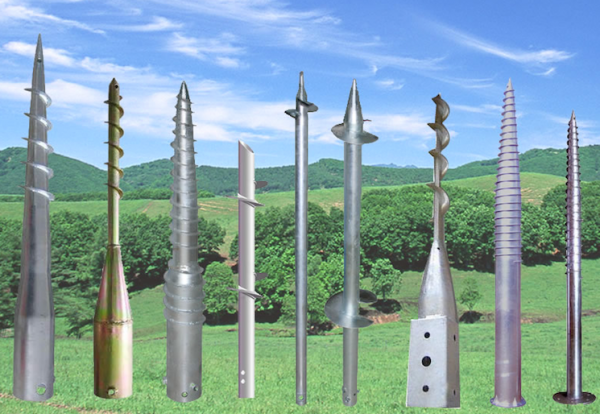

В зависимости от разновидности лопастей, существуют виды винтовых свай:

1. Узколопастные. Наконечник имеет вид шурупа. Приваривается к торцевой части трубы. Если требуется прохождение твердых пород, то он имеет заостренный вид. Для ввинчивания в вечную мерзлоту по периметру располагаются зубья. Используются для легких построек.
2. Широколопастные. Присутствует 1 лопасть. Являются опорой для небольших домов.
3. Многолопастные. По длине трубы привариваются несколько лопастей. После ввинчивания идет более устойчивая опора на грунт. Используются при строении зданий с мансардой.

После окончания завинчивания сваи в грунт, она прочно там фиксируется. Со временем не выталкивается наружу.

Какие преимущества у свай винтовых

Чтобы понять, насколько выгодно строить забор на винтовых сваях, предлагаем вернуться в недалёкое прошлое. Приходилось ли вам иметь дело с забором на обычных, пусть даже забетонированных столбах? Если нет, спросите мнение друзей или знакомых. Если да, вы и без нас знаете, как сильно начинают «играть» столбы при замерзании грунта и его оттаивании.

Зачастую подвижка опор выполняется неравномерно. Забор клонит в сторону, обшивка серьёзно деформируется. Результат давно известен – приходится делать ремонт.

И ещё немного информации. На столб из бетона диаметром до 25 см действует выталкивающая сила в 3-4 тонны. Это научный факт, доказанный учёными. А вот на винтовые сваи на забор выталкивающая сила не действует. Они легко входят в почву, не нарушают её целостности. Поэтому площадь сцепления с замёрзшим грунтом намного меньше.

У винтовых свай есть ряд преимуществ

Но давайте вернёмся к преимуществам. Одно из них мы уже назвали – это надёжность конструкции, на которую вообще не действуют заморозки. Вот ещё несколько достоинств винтовых свай:

• Простота установки. Во-первых, монтаж может производиться в любое время года – и знойным летом, и холодной зимой. Во-вторых, материал не нуждается в дополнительных земляных или бетонных работах.
• Высокая прочность. Каждый металлический элемент легко выдерживает нагрузку в несколько тонн.
• Надёжность, о которой говорилось выше. Без ремонта такие заборы могут простоять (внимание!) более 100 лет.
• Простота демонтажа. При необходимости, забор легко переносится в другое место.
• Универсальность. Допускается установка абсолютно на любом грунте – даже болотистом.
• Всесезонность. Мы уже говорили об этом, но хотим ещё раз акцентировать внимание на важном преимуществе. Глубокой осенью и зимой все бетонные работы замирают до наступления весны. А монтаж винтовых конструкций можно смело проводить в декабре-январе. Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе.

Заманчиво, не правда ли? Слишком уж сладко написано – возразят простые пользователи. И будут частично правы. Ведь недостатки у винтовых свай тоже есть, но они совсем незначительны. Можно отметить лишь один минус – относительно высокую стоимость установки, если за дело берётся специальная техника. Устранить этот недостаток легко – достаточно сделать все работы вручную, не привлекая сторонних специалистов.

Процесс устройства фундамента

1. На участок наносят разметку под сваи. Они располагаются по углам здания, в местах пересечения наружных и внутренних стен, под внутренними несущими стенами с шагом в 2-3 м.
2. В местах расположения свай делаются небольшие ямки (до полуметра).
3. На свае крепится магнитный уровень, позволяющий отслеживать то, насколько ровно она закручивается.

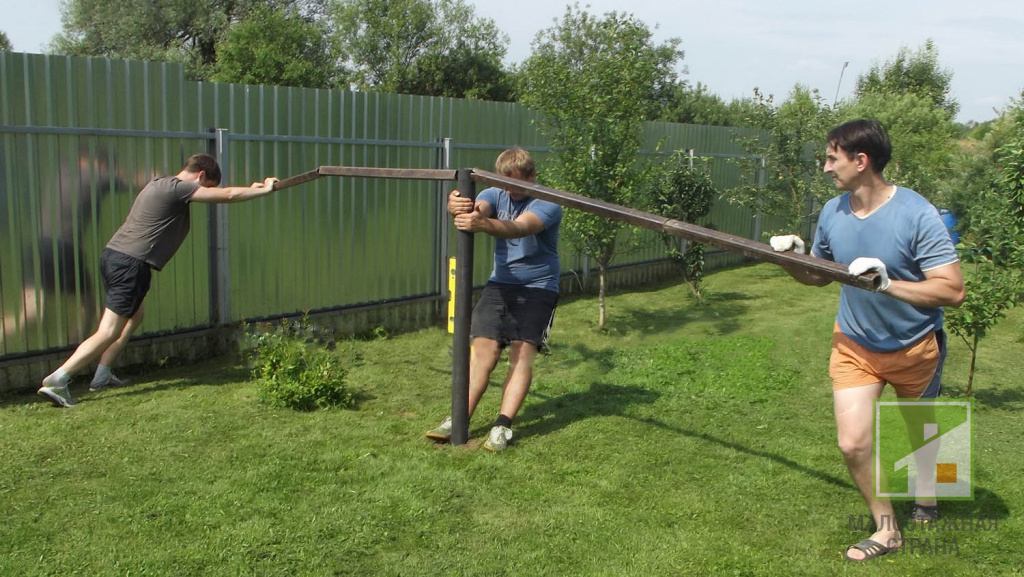

4. В технологическое отверстие вверху сваи вставляется лом, на который надевают трубы, выполняющие роль рычагов при вкручивании.
5. Сваю устанавливают в яму перпендикулярно грунту, начинают ее вкручивать по часовой стрелке. При этом угол наклона не должен быть более 1-2 °. Работы выполняются бригадой хотя бы в 3 человека, где 2 непосредственно вкручивают сваю, а 3-й контролирует ее вертикальное расположение при этом.
6. Вначале устанавливаются угловые сваи, затем между ними натягивается шпагат, по которому будут выровнены все промежуточные. Все сваи ввинчиваются на одинаковую глубину.
7. Некоторые строители рекомендуют забетонировать сваи изнутри для их большей прочности, но мнения по этому вопросу различаются.
8. Далее при необходимости верх сваи обрезается до нужного уровня, привариваются оголовки, сварной шов обязательно обрабатывается средствами для защиты от коррозии.

Далее отдельные сваи должны быть соединены при помощи ростверка в единый фундамент, чтобы воспринимать и передавать на грунт нагрузку от здания равномерно.

Ростверк выполняется из

• швеллера/двутавра (крепится на сварку);
• деревянного бруса (монтируется на металлические болты);
• армированного бетона.

Между опорной площадкой сваи и ростверком укладывают гидроизоляционные материалы, обычно полимерно-битумные. Если сваи изнутри не бетонировались, то дальнейшие работы по возведению дома могут вестись сразу же по окончании устройства фундамента.

Также стоит задуматься об утеплении свайного фундамента. Сами металлические сваи в защите от холода не нуждаются, а вот теплопотери через пол нижнего этажа будут весьма значительными. Если постройка поднимается над уровнем земли не очень высоко, то логичней устроить цоколь, утеплить и обшить его, а в дальнейшем использовать для хозяйственных нужд. Когда расстояние от ростверка до грунта большое, утеплять лучше сам ростверк.

• На болоте тоже можно строить!
• Как проверяют гидроизоляцию

Подготовительный этап работ

Подготовка к монтажным работам должна быть тщательной и грамотной, чтобы в будущем фундамент/почва не испытывали перенагрузок. Начать следует с проведения геодезического исследования участка. Это поможет определить уровень грунтовых вод, а также глубину расположения устойчивого грунта.

Совет. Чтобы правильно рассчитать все параметры будущего фундамента, лучше обратиться к специалисту. Ведь необходимо решить массу довольно непростых вопросов: сезонные колебания воды в почве, вес сооружения, тип грунта, нагрузку ветра и многое др.

Затем можно приступать к разметке участка под фундамент. Берем схематический чертеж дома и делим на прямоугольные участки. Делаем разметки для опорных свай на сторонах и по диагонали прямоугольников. Исходя их полученной схемы, определяемся с количеством необходимых винтовых элементов. Для наглядности размечаем нужные точки при помощи колышков или металлических прутиков.

Устройство сваи

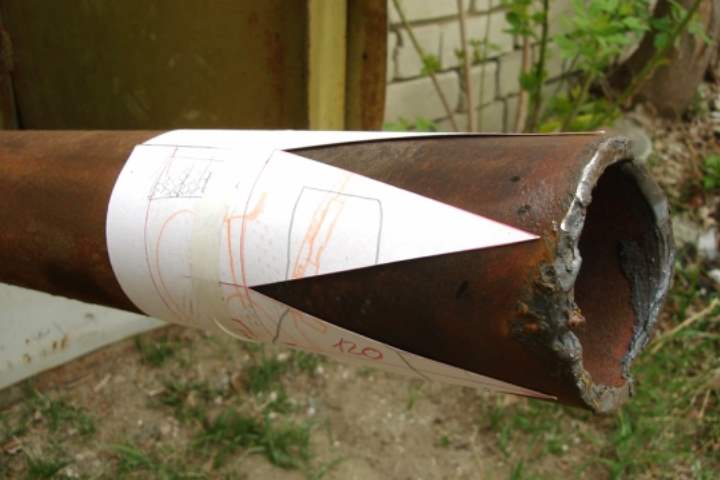

Чтобы в дальнейшем сваи было легче ввинчивать, проделываем в верхней части труб по 2 отверстия, через которые будут продеты «штанги» для удобного ввинчивания свай. Теперь можно приступать к установке фундамента.

Винтовые сваи для фундамента дома

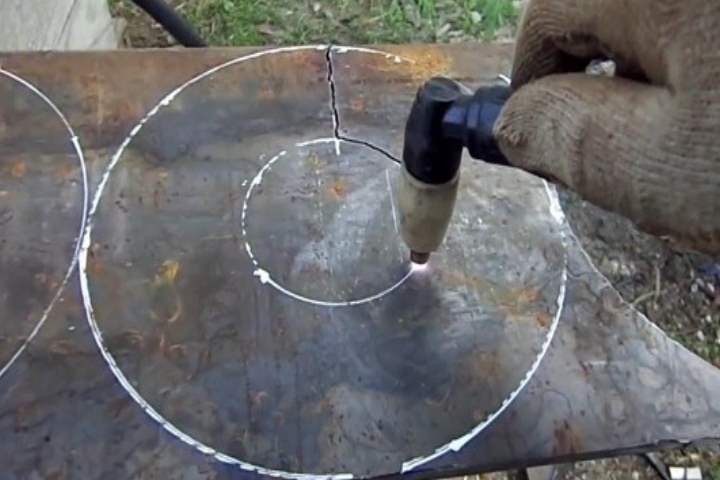

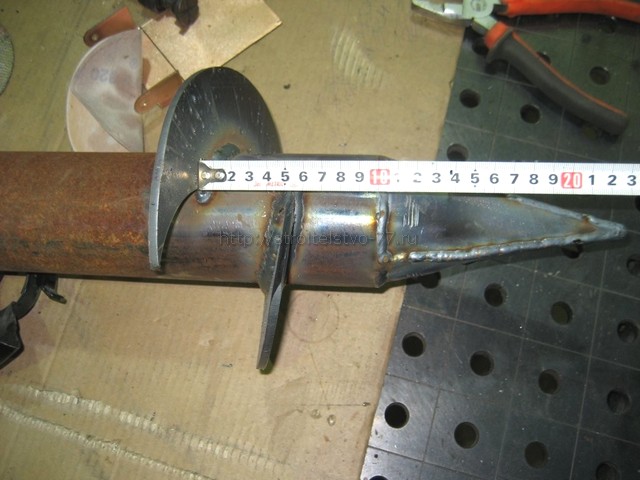

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

• Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
• Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
• Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

• Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
• Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
• Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

• Буронабивные сваи своими руками

Планировка площадки

Планировка строительной площадки и ее подготовка к выполнению последующих сваебойных работ является первым этапом обустройства свайного фундамента.

Данный технологический цикл выполняется в следующей последовательности:

• Производится ограждение отведенной под строительство местности с помощью временных заборов из металлической сетки либо жестяных листов;

Рис.: Пример быстровозводимого сетчатого ограждения

Рис.: Работа копровой установки внутри котлована

• Все подземные коммуникации, расположенные в зоне свайного поля, переносятся на безопасное расстояние;
• Производятся работы по отводу поверхностных вод, оборудуются ливневые стоки;
• На дне разработанного котлована устраивается уплотняющая подушка из песка;
• Планируются пути передвижения копровых установок на территории участка, создаются временные дороги с гравийным покрытием либо укладываются защитные инвентарные щиты, предотвращающие усадку почвы под весом копровых установок;
• Организовывается электроснабжение площадки;
• По периметру участка с шагом 35-40 метров на мачтах устанавливаются прожектора;
• Зона сваебойных работ дополняется указательными и предупреждающими знаками.

Рис.: Подготовленная к свайным работам строительная площадка

Инструкция по монтажу

Устанавливаются винтовые сваи по определенным правилам. К примеру, перед началом работ следует основательно подготовиться. Для начала размечают участок, где будет проводиться монтаж винтовых опор. Затем необходимо изучить грунт и в соответствии с его характеристиками выбрать тип вертикальных опор. Также необходимо отметить места установки свай. После этого устанавливаемые элементы обрабатывают антикоррозийными средствами.

Особенности ручного монтажа

При ручном монтаже следует соблюдать определенные правила. Перед монтажом каждой сваи на отмеченном месте необходимо просверлить отверстие. Такой процесс осуществляется с использованием дрели. Лунки проделываются при помощи лопаты. Затем в отверстия устанавливают сваи, замеряют их вертикальность и закручивают до нужного уровня.

Чтобы закрутить сваю понадобится использовать металлический стержень. Также может пригодиться лом. Их вставляют в специальные отверстия. На него с двух сторон надевают трубы и начинают вращать конструкцию. Ручная закрутка осуществляется по часовой стрелке. Работы выполняется до достижения определенной отметки на сваях. Вращение следует выполнять вдвоем. Третий человек понадобится для контролирования вертикальности элемента при помощи уровня.

Основа дома должна отличаться максимальной надежностью. Именно поэтому сваи заливаются бетоном. Как только он застынет, можно приваривать к сваям оголовники. Швы, оставленные после работы сварочным аппаратом, следует защитить от коррозии.

Установка винтовых свай не занимает много времени. Каждый элемент опоры отнимет не больше получаса. Стоит помнить, что заглубление осуществляется минимум на 1,5 м. Такая отметка определяет средний уровень промерзания почвы.

Тонкости механической установки

Для механизированного монтажа потребуется привлечь специальную технику – машину с буровой установкой. Она оборудуется гидровращателями. Это позволяет ввинчивать в грунт крупнокалиберные сваи. Если проводится установка опор малого и среднего диаметра, можно воспользоваться сваекрутом. Это устройство представляет собой довольно компактное приспособление.

Винтовые опоры погружаются за счет работы гидравлических моторов. Они могут эксплуатироваться на разной мощности. Использование каждого из устройств позволяет ставить сваи на нужное место достаточно быстро и удобно. Глубину следует выверять особенно тщательно. За точностью установки следит автоматика. Также за счет их работы обеспечивается перпендикулярность опор.

Винтовой фундамент своими руками

Создание фундамента под дом может стать весьма затратной затеей, поскольку строительные компании могут потребовать за это достаточно большую сумму. Однако не стоит печалиться, поскольку фундамент можно создать и самостоятельно и при этом он не будет уступать тем вариантам, которые создавали профессионалы.

Итак, одним из лучших вариантов для самостоятельного создания фундамента является именно винтовой фундамент, который также является одним из самых простейших, но при этом не уступает качеством.

Для того, чтобы создать фундамент на винтовых сваях своими руками даже не нужно проводить никаких подготовительных работ и подготавливать участок. Данная технология разработана специально для местности, в которой установка полноценного фундамента не возможна или просто не выгодна.

Это может быть горная местность или лесная, где корни деревьев могут препятствовать созданию ямы, например под ленточный фундамент. Простота технологии позволяет установить винтовой фундамент своими руками без помощи профессиональных строительных компаний и при этом разобраться в ней, не составить особого труда.

Разметка участка

Теперь перейдем к самому процессу создания винтового фундамента своими руками. Для начала необходимо отметить необходимый участок территории, на котором будет происходить установка винтовых свай.

Для этого необходимо провести замеры, но помните, что крайне важно создать именно ровные углы, поскольку в противном случае столбы фундамента не сойдутся и работа будет сделана напрасно.

Обратите внимание

После того как территория размечена, необходимо обозначить места будущих столбов фундамента.

На этом весь подготовительный процесс завершен и дополнительные работы не требуются.

Установка винтовых свай

Переходим к установке самих винтовых столбов. На вид это обычный металлический столб на конце, которого установлена винтовая лопасть, которая позволяет столбу надежно закрепиться в земле и при этом процесс установки достаточно простой (необходимо просто закрутить столб в землю).

Верхний конец специально адаптирован под закручивание и имеет отверстие, в которое свободно помещается даже обычны лом (можно использоваться его для установки сваи).

Крайне важно установить сваю точно вертикально, поэтому закрутить ее самостоятельно может оказаться весьма сложной затеей или вовсе не возможной. Для этой задачи потребуется минимум 2 человека.

Кроме этого ещё минимум один человек должен следить за работой и поправлять сваю, если та наклонится. Длина сваи может быть от 1,65 до 9 метров (выбирайте в зависимости от особенностей грунта). Закручивать винтовую сваю нужно примерно на 1.5 м (глубина промерзания грунта для средней полосы России), если винтовая свая длиной 2,5 м.

Все что осталось сделать для создания винтового фундамента своими руками — это залить сваи бетоном, приварить оголовок и установить ростверк (верхняя часть свайного фундамента, которая объединяет и связывает систему свай).

Для крепления ростверка можно использовать сварку (если он металлический), болты (если он деревянный), после чего винтовой фундамент своими руками будет полностью завершен.

Особенности основания

Прежде чем начинать трудиться над свайным фундаментом, нужно осуществить некоторые подготовительные работы. Среди них можно выделить предварительный расчет параметров опор, а также определение расстояния между ними. Еще будет необходимо произвести геодезические исследования на строительной площадке, это позволит определить особенности грунта. Кроме подготовительных работ можно выделить необходимость обработки свай грунтовкой, которая обеспечивает износостойкость элементов. Перед тем как закрутить винтовые сваи своими руками, их поверхность нужно обработать составом в два слоя. Окрашивание должно осуществляться последовательно, между слоями необходимо выдержать технологический перерыв, который будет необходим для окончательной просушки каждого слоя.

Установка свай

2. Для упрощения ввинчивания сваи под каждую из них готовится небольшая лунка чуть шире (на 2-3 см) диаметра лопасти. Глубина такой лунки – 10-15 см. Слишком глубокие ямы, разрыхляющие грунт, недопустимы.

Лунка для сваи

3. Сваи с лопастями до 300 мм можно ввинтить вручную без применения техники. Для этого готовится рычаг из лома, который вставляется в отверстие в верхней части сваи, и кусков трубы размером по 3 м. По мере углубления винта в грунт трубы будут одеваться на лом для увеличения длины плеча рычага.

4. Для работ понадобится не менее трех человек. Так как свая должна быть установлена строго вертикально , необходимо, чтобы во время ее вкручивания один из них контролировал процесс ее установки.

Свая должна устанавливаться строго вертикально

Совет . Если при установке на пути одной-двух свай появилось препятствие, и они в землю больше не входят, допускается срезать верх и оставить их в таком положении. Но по углам дома сваи должны устанавливаться только на полную глубину.

Ввинчивание сваи вручную

5. После установки всех сваи излишки их длины обрезаются по уровню.

6. Для упрочения в полый ствол сваи заливается бетон.

Бетонирование

7. На месте обрезки в верхней части сваи приваривается оголовок .

Сварка оголовка

Правильное оформление конуса

В устройстве винтовых свай важное значение имеет оформление конуса.

С использованием шаблона необходимо разметить 4 сектора. После этого необходимо их вырезать из тела трубы с использованием болгарки.

Треугольники, которые остаются на трубе, требуется аккуратно подбить с помощью кувалды, причем в направлении центра поперечного сечения вплоть до их полного смыкания.  Затем необходимо тщательно проварить  с помощью сплошного шва линии стыков.  Качество сварного шва имеет большое значение. При этом количество секторов может быть увеличено.

Как сделать винтовые сваи?

Винтовые сваи своими руками сделать можно. Конечно, многие специалисты рекомендуют воспользоваться заводскими изделиями.

Это связано с их большей надежностью. Но если вы решили все сделать самостоятельно, то при определенных навыках и наличия необходимого материала это вполне выполнимая задача. Давайте рассмотрим этот вопрос подробней.

В первую очередь стоит позаботиться о материалах. Для работы вам понадобится следующее:

металлические трубы требуемого диаметра;наконечник, его длина должна быть не менее 150 миллиметров. Он должен иметь форму конуса, ведь именно наконечник будет «пробивать» дорогу сквозь грунт;винтовая часть — труба с приваренными к ней прочными стальными пластинами). При этом ее шаг выбирается в 5 сантиметров;оголовок, служащий для крепления балки или швеллер, на которые в дальнейшем будет крепиться обвязка.

Диаметр трубы для винтовой сваи – это самый важный параметр. Именно от него будет зависеть несущие способности будущего фундамента.

Если вы решили сделать винтовые сваи своими руками для легкого забора или беседки, то сечение трубы можно выбрать от 55 до 89 мм. Такие конструкции легко выдержать небольшой вес.
