Буронабивные сваи и типы: технология и таблица несущей способности

Как устроен свайный фундамент?

Свайную конструкцию можно представить как совокупность несущих элементов и ростверка. Элементы опоры могут отличаться по материалу и способу установки. Например, сегодня практикуется использование забивных и винтовых свай. Чтобы определить, какое расстояние между сваями в свайном фундаменте, необходимо учесть допустимую глубину залегания, материал изготовления и другие параметры несущих изделий – так выполняется расчет количества элементов и шага между ними. Не менее значима и функция ростверка, который обеспечивает связку отдельно стоящих опор. Он может реализовываться в разных видах и конструкциях, но, как правило, устройство данного компонента всецело зависит от техники внедрения и укрепления свай.

Область применения

Область применения буронабивных свай чрезвычайно широка. Буронабивной фундамент – это оптимальное решение, когда строительство ведется:

• на слабых грунтах – например, если почва болотистая или представляет собой слой торфа;
• на крутом склоне или на участке с чрезвычайно неровным рельефом;
• в городе – технология буронабивных свай не оказывает динамической нагрузки на объекты, расположенные поблизости, к тому же уровень шума при их установке значительно ниже, чем при традиционной забивке.

Буронабивными сваями часто пользуются, когда необходимо возвести тяжелые объекты, например, производственные предприятия.

Недостаток этой технологии – сравнительно высокая стоимость работ. Поэтому технологией буронабивных свай нецелесообразно пользоваться при строительстве легких каркасных и деревянных построек – это попросту невыгодно с экономической точки зрения. При возведении частных домов желательно использовать опоры диаметром до 200 мм, чтобы можно было обойтись без спецтехники.

Где заказать определение количества и минимального шага свай?

Как показано выше, при проектировании фундамента нужно учитывать специфические параметры и факторы: особенности грунта, свойства материалов, характеристики строительного проекта. Выполнить эту задачу правильно, не имея соответствующего опыта, маловероятно. Поэтому рекомендуется доверить эту работу профессиональному исполнителю, каким является . За ее плечами внушительный опыт проектирования и создания свайных оснований различного типа, специалисты компании готовы выполнить точные расчеты и нахождение рационального решения в короткий срок.

Обращение в «БурСтройАльянс» — это выбор удобства, профессионализма и привлекательных условий!

Расчет буронабивных свай

Поможем рассчитать свайное поле из буронабивных свай

Фундамент на буронабивных сваях – один из самых универсальных в плане нагрузки. Допустимая нагрузка зависит от параметров самих свай и свайного поля. Как выполняется расчет буронабивных свай?

Какие характеристики определяет расчет буронабивной сваи

Основная характеристика сваи (как любого другого фундамента) – несущая способность. От нее зависит, какую нагрузку свая может принять без потери прочности. При расчете буронабивного фундамента учитывают два основных фактора:

• тип, консистенцию и, соответственно, несущую способность грунта;
• суммарную нагрузку от сооружения. Сюда входят вес самого фундамента, стен, крыши, остальных конструкций, а также временные нагрузки – снеговая, эксплуатационная и др. Необходимые цифры можно посмотреть в Строительных Правилах (раздел «Нагрузки и воздействия»). Снеговая зависит от региона (раздел «Строительная климатология»).

Для проектирования необходимо получить следующие данные:

• диаметр сваи;
• длину, т.е. глубину погружения;
• уширение – требуется или нет;
• характеристики арматуры;
• количество свай и шаг между ними.

По всем вопросам звоните: 8 800 707-72-09

Расчет буронабивных свай в зависимости от типа грунта

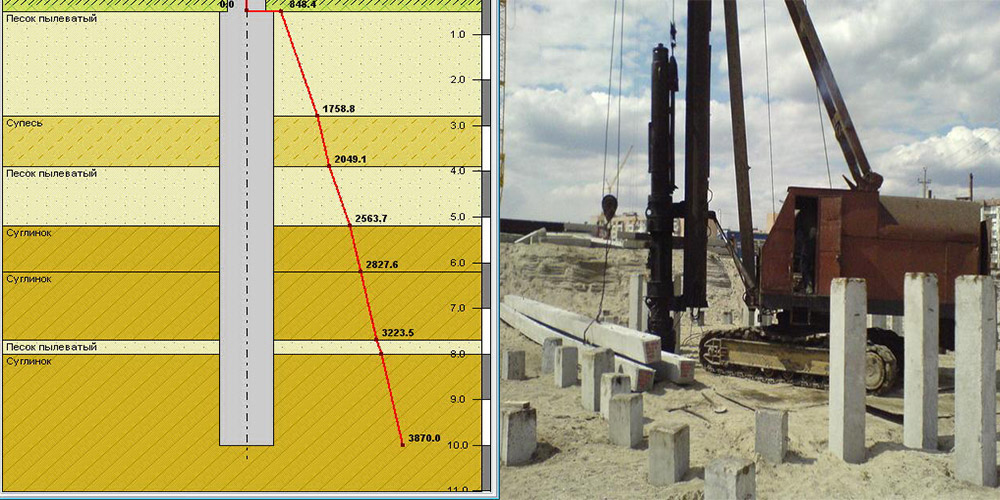

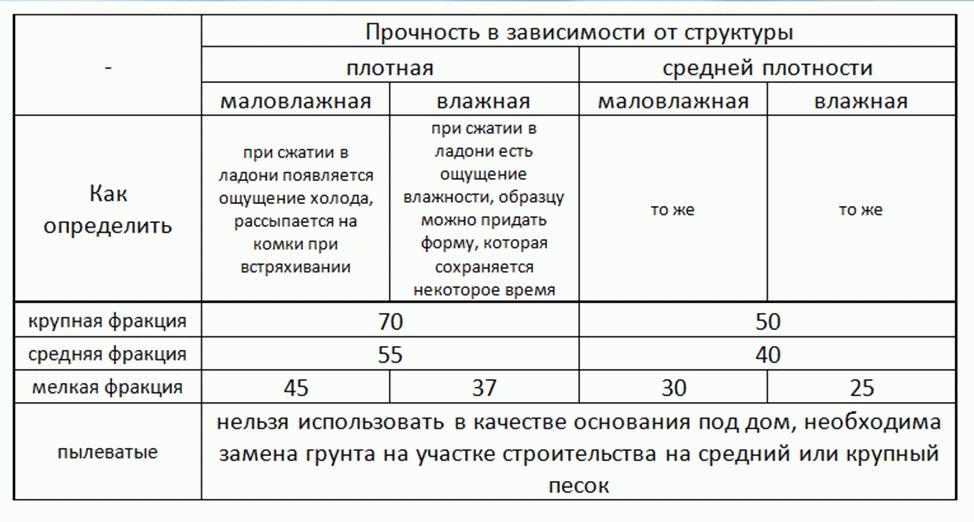

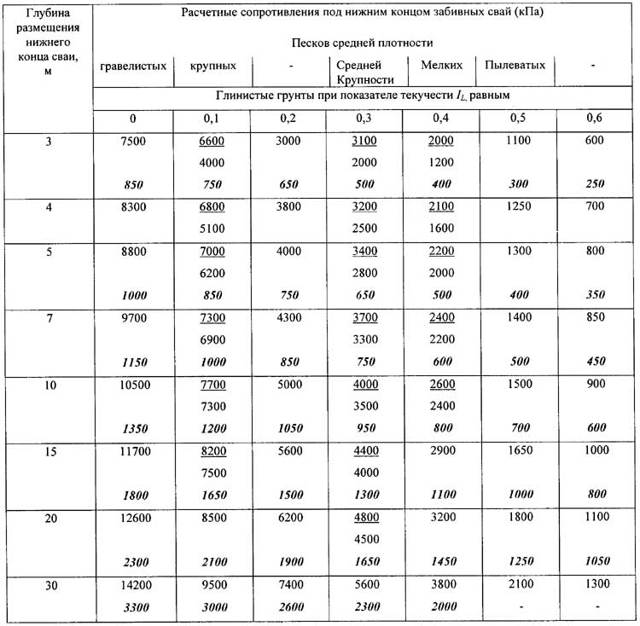

Для расчета нам потребуются значения сопротивления грунта у подошвы сваи и у боковой стенки. Их можно взять из таблиц СНиП (Свайные Фундаменты). Сопротивление у основания (т/м2):

• твердая глина с коэфф. пористости 0,5 – 90;
• тугопластичная 0,6 – 63;
• мягкопластичная 1,1 – 2,4;
• плотный влажный песок – от 30 до 70 (в зависимости от фракции);
• среднеплотный маловлажный – 30-50;
• щебень с песком – 90;
• гравий из осадочных пород – 45;
• из кристаллических – 75 и т.д.

Боковое сопротивление (т/м2) зависит от состава слоя и от глубины его залегания:

• твердая глина 0,5 метра – 2,8;
• метр – 3,5;
• два – 4,2;
• три – 4,8;
• тугопластичная – от 0,8 до 2 соответственно;
• мягкопластичная – от 0,3 и до 0,8.

Пример расчета буронабивной сваи – какова несущая способность для разных грунтов при разных диаметрах ствола:

• на гравелистых и крупных песках при сечении 100 мм – 275-353 кг (разница зависит от плотности грунта);
• сечение 150 – 618-795;
• 200 – 1099-1413;
• 300 – 2473-3179;
• 400 – 4396-5652;
• 500 – 6869-8831;
• мелкий маловлажный песок, 100 мм – 157-236;
• 200 мм – 628-942;
• 500 – 3925-5888;
• водонасыщенный песок – 196-257, 785-1099, 4906-6869;
• твердая глина – 236-471, 942-1884, 5888-11775;
• пластичная глина – 79-236, 314-942, 1963-5888;
• щебень, гравий – 393-471, 1884-2453, 9813-11775.

Независимо от типа грунта сваю заглубляют ниже линии промерзания минимум на 0,3 м.

Пример расчета буронабивных свай

Основные формулы для расчета характеристик сваи:

• Р = Р1 + Р2, где Р – общая несущая способность, Р1 – н.с. у основания, Р2 – боковая;
• Р1 = R x 0,7 х F, где R – нормативное табличное значение н.с. грунта у основания, F – площадь основания, 0,7 – коэфф. однородности грунта;
• Р2 = U x 0,8 х f x h, где U – периметр сечения, f – боковое сопротивление грунта, h – высота слоя грунта, 0,8 – коэфф. условий работы;
• Q = M / V, где Q – нагрузка на метр погонный, M – суммарная нагрузка от сооружения, V – его периметр;
• L = P / Q, где L – максимальный промежуток между сваями.

Рекомендуемые соотношения диаметр/длина сваи есть в таблицах СП.

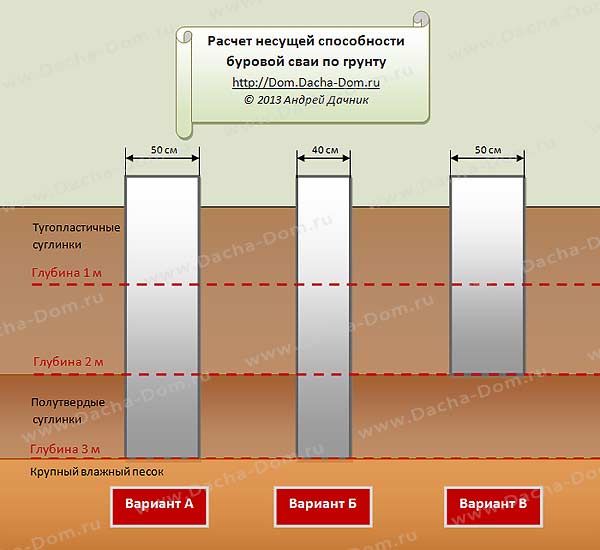

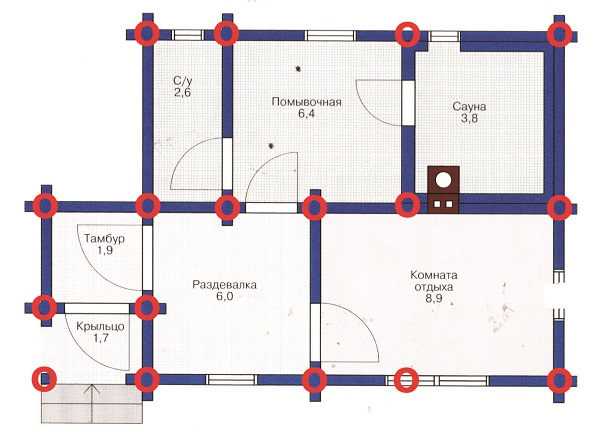

Приведем пример расчёта буронабивной сваи под одноэтажный дом. Условия:

• суммарная нагрузка – 113 тонн, периметр дома – 24 м, Q = 4,7 т/м;
• рекомендуемые параметры сваи (СП) – длина 3 м, сечение – 0,3 м;
• грунт: верхние 2 м – тугопластичные суглинки (боковое сопротивление – 2,8 т/м2), дальше твердые глины (боковое – 4,8, у основания – 90 т/м2).

Подставляем значения в формулы:

• U – 3,14 х 0,3 = 0,942;
• F – 3,14 х 0,32/4 = 0,071;
• Р1 = 0,7 х 90 х 0,071 = 4,47;
• Р2 = 0,8 х 0,942 х (2,8 х 2 + 4,8 х 1) = 7,84;
• Р = 12,31;
• L = 2,62.

В Строительных Правилах также указан расход материала в зависимости от сечения сваи (соотношение длина/диаметр берем из СП):

• при сечении ствола 15 см (н.с. 1062 кг) потребуется 0,0354 кубометра бетона, 3 вертикальных прута арматуры;
• 20 см (1884) – 0,0628 и 4;
• 25 (2946) – 0,0982 и 4;
• 30 (4242) – 0,1414 и 6;
• 40 (7536) – и 8 и т.д.

Арктик Гидро Строй уже 10 лет изготовливает буронабивные сваи

По всем вопросам звоните: 8 800 707-72-09

Расчет буронабивных свай в «Арктик Гидро Строй»

«Арктик Гидро Строй» работает в Москве и других регионах. Мы выполним монтаж буронабивных свай под ключ, а также поможем рассчитать свайное поле из буронабивных свай.

К вашим услугам:

• опытные специалисты;
• качественная техника;
• низкие цены;
• сертификаты и допуски;
• быстрые сроки;
• гарантия.

Кроме устройства буронабивных фундаментов мы предлагаем также:

• монтаж шпунтовых ограждений котлованов/траншей и подпорных стенок. Любые работы с использованием металлошпунта;
• металлические шпунты в аренду и на продажу с возможностью обратного выкупа по выгодной цене;
• сваебойная техника в аренду;
• геологические исследования на месте будущего объекта;
• работы начального цикла строительства: организация рабочей площадки, водопонижение и т.д.;
• демонтаж шпунтовых стенок по окончании эксплуатации, а также фундаментов прежних сооружений на месте застройки.

Чтобы связаться с нами, заполните форму на сайте или сделайте звонок. Наш эксперт подъедет к вам для ознакомления с условиями на объекте и с его документацией. После этого мы составим договор и в согласованное с вами время приступим к работам.

Технология производства буронабивных бетонных опор

Устройство фундамента на основе свай позволяет намного уменьшить финансовые и трудовые затраты на земляные работы. Эта технология также значительно сокращает сроки возведения домов и иных сооружений. Но такой метод строительства не подходит, когда дом планируется строить с подвалом.

Скважины для свай выполняются буровыми механизмами. Когда достигнуто необходимое заглубление, получившийся колодец армируется металлическим каркасом. Заполняется подготовленным бетонирующим раствором. Изготовление этих свайных опор может производиться по следующим технологиям: с обсадными трубами, с глиняным затвором, посредством уплотнения грунта.

Правильный расчет свай

Если правильно рассчитать фундамент, то вы гарантировано получите прочное основание и сэкономите бюджет на строительство. Для расчета необходимо знать характеристики возводимого строения и провести пробное бурение, для того чтобы определить тип грунта и его структуру. Число забивных свай зависит от параметров объекта и от типа грунта. Желательно, доверить процедуру расчета профильным специалистам, если не обладаете достаточным опытом и познаниями в этой сфере.

При выборе сваи, также обратите внимание на следующие факторы:

1. Сроки и запланированный бюджет на строительство;
2. Имеется ли в наличии специализированное оборудование;
3. Конструктивные особенности здания;
4. Характеристики устойчивости, которых нужно достичь;
5. Гидрогеологические и геологические характеристики местности.

Калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Ростверк — часть свайного или столбчатого фундамента, задачей которого является передача нагрузки от здания на сваи. Ростверк может быть сделан из бетона, металла, древесины. Наиболее распространенным является ростверк сделанный из бетона.

Марка бетонаТип фундамента

Согласно СНиП бетон для изготовления фундаментов должен быть маркине ниже М250.

Общая длина ленты: м

Площадь подошвы ленты: м2

Вес бетона: кг

Объем бетона: м3

Общая длина продольной арматуры: м

Общая длина вертикальной арматуры: м

Количество арматуры: шт

Нагрузка на почву от фундамента в местах основания столбов: кг/см2

При таком объеме Вы можете рассчитывать на скидку от партнеров. Оставьте свой телефон и менеджер поставщика свяжется с Вами

Марка бетона — ключевой критерий определения качества бетона. Все остальные параметры — стойкость к морозам, подвижность и водонепроницаемость — находятся в прямой зависимости от марки. В большинстве случаев, чем выше марка, тем больший процент цемента в составе бетонной смеси.

Основные марки товарного бетона и сферы их применения:

М-100 — применяется при строительстве различных неответственных и не несущих конструкций, например, при заливке тротуаров, пешеходных дорожек и площадок для стоянки автомобилей, при изготовлении отмостки.

М-150 — по крепости незначительно отличается от вышеописанной марки бетона, следовательно, область применения бетона М 150 практически аналогична.

М-200 — используется при производстве плит перекрытия, для изготовления разнообразных железобетонных поясов, покрытия дорог при малых нагрузках.

М-250 — по прочности имеет незначительные отличия от вышеописанной марки бетона, поэтому область применения бетона М 250 почти аналогична.

М-300 — применяется при отливке лестничных площадок, тротуарных плит, дорог, подверженных сильным нагрузкам, при производстве плит перекрытия, различных колодцев и труб, а также других ответственных конструкций.

М-350 — как и бетон марки М 300, применяется при строительстве ответственных конструкций: при строительстве лестничных площадок, бордюров (поребриков), при строительстве автодорог, способных выдерживать большие нагрузки.

М-400 — применяется при возведении фундаментов зданий, в качестве несущего слоя при строительстве высокопрочных полов в гаражах, подвалах, различных мастерских и производственных цехах, а также многих других служебных помещений, где прочность пола важнее других качеств.

М-450 — считается одной из самых крепких марок строительного бетона. Используется при строительстве ответственных конструкций, способных выдержать большие нагрузки. Применяется при строительстве высокопрочных несущих плит перекрытия, при возведении фундаментов зданий и других ответственных конструкций.

М-500 — являясь самым крепким и надежным среди популярных марок, нашел свое применение при возведении отвественных конструкций, там, где необходима чрезвычайная надежность и долговечность. Бетон этой марки отлично защищен от всевозможных разрушений, и продолжает крепко стоять даже в самых суровых условиях эксплуатации, когда другие менее крепкие бетоны уже сдаются.

(нормативный коэффициент вариации v = 13,5%)

Класс бетона Средняя прочность данного класса, (кгс/см2) Ближайшая марка бетона

В3,5	46	М50
В5	65	М75
В7,5	98	М100
В10	131	М150
В12,5	164	М150
В15	196	М200
В20	262	М250
В22,5	302	М300
В25	327	М350
В30	393	М400
В35	458	М450
В40	524	М550
В45	589	М600
В50	655	М600
В55	720	М700
В60	786	М800

Таблица пропорций компонентов бетона при использовании цемента марки М400 (цемент, песок, щебень)

Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)

М100	1 : 4,6 : 7,0	41 : 61	78
М150	1 : 3,5 : 5,7	32 : 50	64
М200	1 : 2,8 : 4,8	25 : 42	54
М250	1 : 2,1 : 3,9	19 : 34	43
М300	1 : 1,9 : 3,7	17 : 32	41
М400	1 : 1,2 : 2,7	11 : 24	31
М450	1 : 1,1 : 2,5	10 : 22	29

Таблица пропорций компонентов бетона при использовании цемента марки М500 (цемент, песок, щебень)

Марка бетона Массовый состав, Ц:П:Щ (кг) Объемный состав на 10 л цемента, П:Щ (л) Количество бетона из 10 л цемента (л)

М100	1 : 5,8 : 8,1	53 : 71	90
М150	1 : 4,5 : 6,6	40 : 58	73
М200	1 : 3,5 : 5,6	32 : 49	62
М250	1 : 2,6 : 4,5	24 : 39	50
М300	1 : 2,4 : 4,3	22 : 37	47
М400	1 : 1,6 : 3,2	14 : 28	36
М450	1 : 1,4 : 2,9	12 : 25	32

Расчет буронабивных свай

В силу некоторых особенностей земельных участков (проблемная структура грунта, наличие уклона или плотность возведения сооружений) при строительстве не всегда есть возможность поставить фундамент желаемого типа. В таких случаях оптимальный вариант – буронабивной фундамент с ростверком, который становится все популярнее благодаря многим его преимуществам.

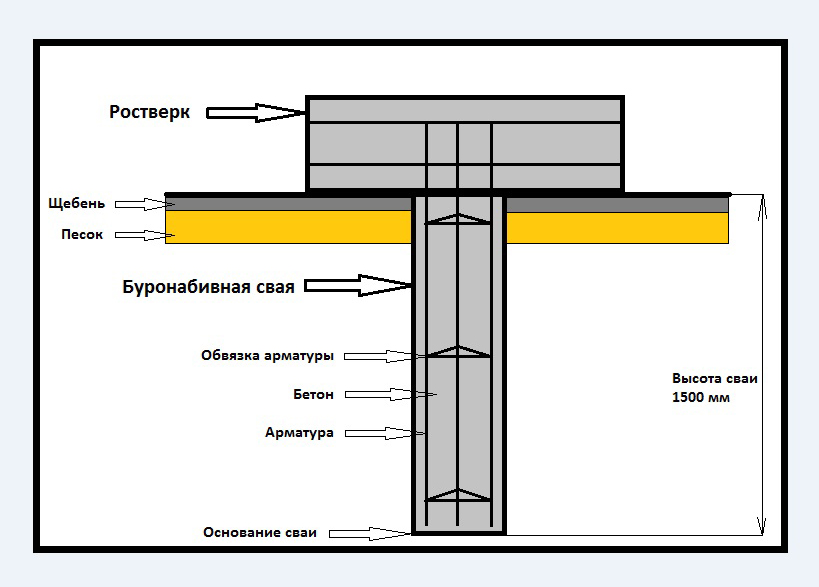

Cхема буронабивных свай.

Особенности и преимущества буронабивного фундамента

В некоторых случаях при сооружении жилых зданий нет возможности устанавливать ленточный фундамент. Например, из-за наличия вблизи уже возведенных зданий или коммуникационных узлов. Такая проблема особенно актуальна в населенных пунктах, где площади участков небольшие и каждый владелец пытается возле дома разместить максимальное количество построек.

Разрешить ситуацию так, чтобы не принести вреда основаниям уже существующих сооружений, позволяет использование буронабивного фундамента на сваях. При его сооружении есть возможность проводить все процессы с максимальной точностью.

Кроме того, уровень вибрационных колебаний в процессе работы минимальный, что предотвращает разрушительное влияние на размещенные поблизости постройки.

Преимущества использования свай при сооружении фундамента:

• Относительная дешевизна сооружения. Монолитное или ленточное основание, если провести правильный расчет материалов, обойдется значительно дороже буронабивного.
• Универсальность применения. С помощью такого фундамента можно соорудить основание на любом типе грунта, включая участки, расположенные вблизи водоемов.
• Возможность установки на глубину промерзания грунта.
• Это решение подходит для конструкций из любых материалов. Например, для домов из кирпича, бруса или панелей.
• Скорость сооружения. На его строительство уходит около 5-7 суток.
• Безопасность. При постройке полностью исключена возможность негативно повлиять на уже готовые здания или нанести вред ландшафту.

Еще одна особенность использования свай – заливка прямо на месте строительства. К проблематике сооружения такого фундамента можно отнести только бурение скважин для заливки, которые вырыть с помощью техники возможно не всегда, и вся работа проводится вручную.

Расчет основных характеристик буронабивных свай

Перед началом строительства нужно совершить расчет несущей способности и выбрать материал изготовления, который напрямую будет влиять на показатели будущего основания.

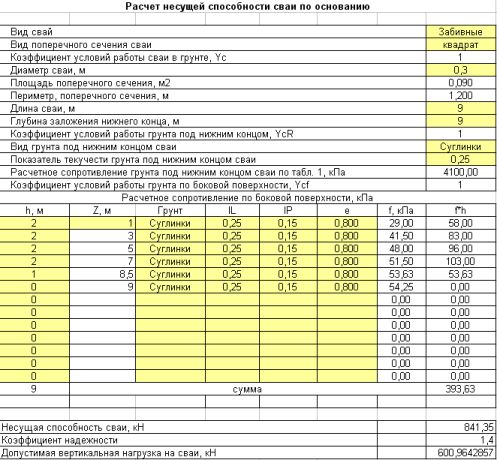

Расчет несущей способности

Просто недопустимо выпускать из виду этот показатель в ситуациях, когда планируется сооружать здание на основании из свай. От него напрямую зависит количество используемых материалов и количество столбов, которые будет необходимо использовать при строительстве.

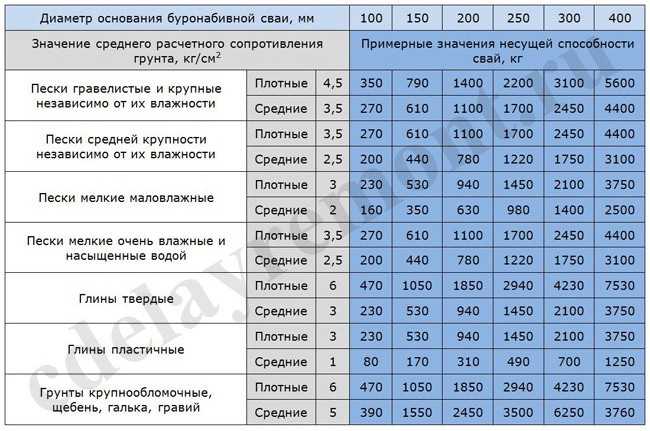

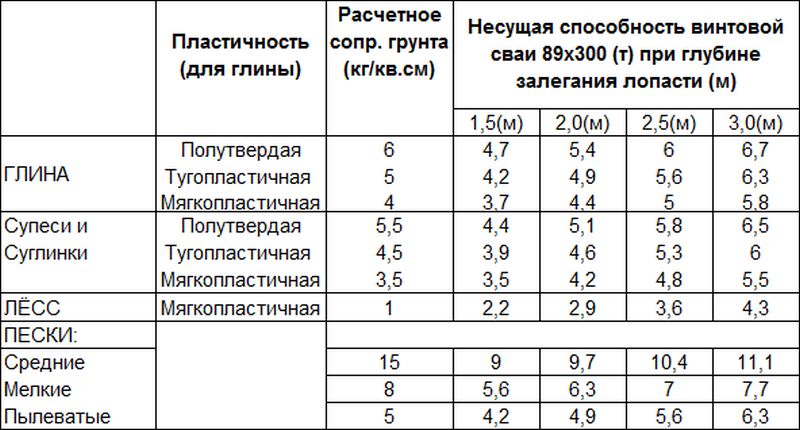

Таблица несущей способности свай

Несущая способность свай, на которые действует вертикальная нагрузка, зависит от уровня сопротивления основания (влияют используемые материалы), а также показатель сопротивляемости грунта. Чтобы провести расчет несущей способности свай, можно воспользоваться формулой:

Несущая способность = 0.7 КФ х (Нс х По х Пс х 0.8 Кус х Нсг х Тсг)

КФ – коэфф. однородности грунта.

Нс – нижнее сопротивление грунта.

По – площадь опирания столба (м2).

Пс – периметр столба (м).

Кус – коэффициент условий работы.

Нсг – нормативное сопротивление грунта боковой поверхности.

Тсг – толщина слоя грунта (м).

Проводя расчет несущей способности, также нужно учитывать размер столба. Как пример, столб диаметром 30 см выдерживает 1700 кг, а свая толщиной 50 см – уже целых 5000 кг. Это говорит об большом влиянии каждого сантиметра на уровень нагрузки, который будет выдерживать диаметр.

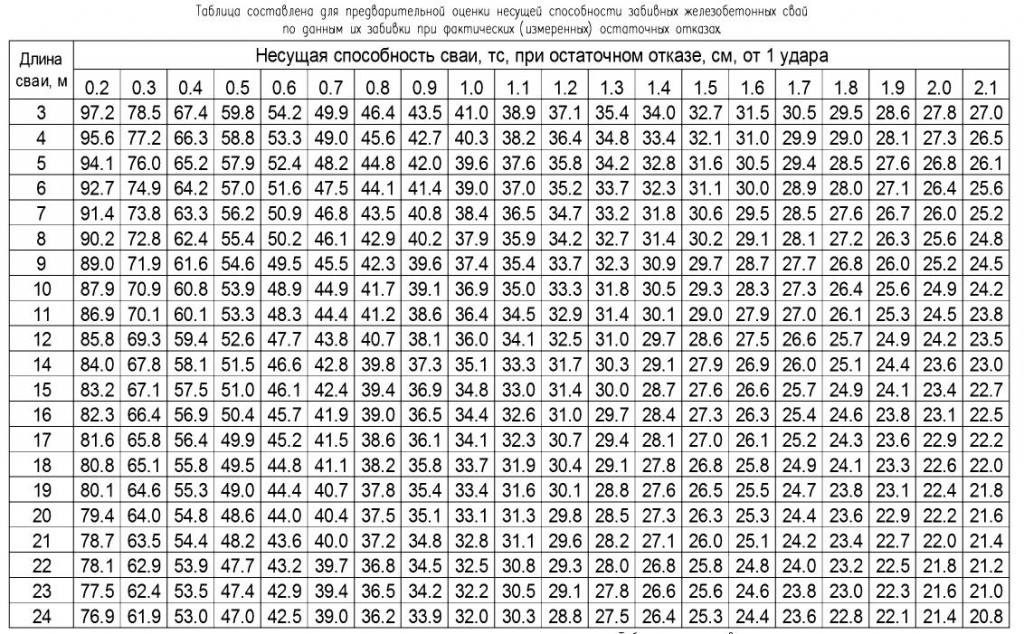

Таблица сопротивления свайных столбов в зависимости от глубины погружения

Расчет несущей способности: материал

Кроме размеров свай, проводя расчет нужно учитывать и материал. Как и в других типах фундаментов, большое значение имеет класс бетона.

Таблица приблизительной стоимости свайного фундамента

Как пример, использование бетона В 7,5  может позволить основанию выдерживать нагрузку в 100 кг на 1 см2. Это достаточно большой показатель.

Технология сооружения фундамента на сваях

Буронабивное основание собирается непосредственно на участке. В сваях заключается его основная особенность – именно они берут на себя всю нагрузку будущего сооружения. Чтобы провести расчет установки, нужно узнать глубину промерзания земли и провести монтаж так, чтобы подошва столба находилась ниже этой отметки.

Обязательно проводится гидроизоляция опор с помощью рубероида, устеленного 2 слоями. Верхние части столбов соединяются с помощью ростверка и от ее типа зависит вид основания: заглубленный или висячий.

С целью предотвращения вспучивания на участке ростверки висячего типа устанавливаются от поверхности земли на отдалении около 10 см. Когда ростверк будет погружен в землю – его называют заглубленным (вкапывается на 20 см и больше). Если основание сооружалось на сваях и использовался ростверк, оно способно выдерживать 1.5 Т.

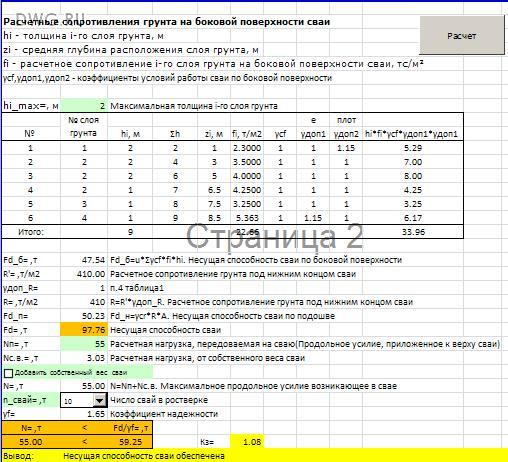

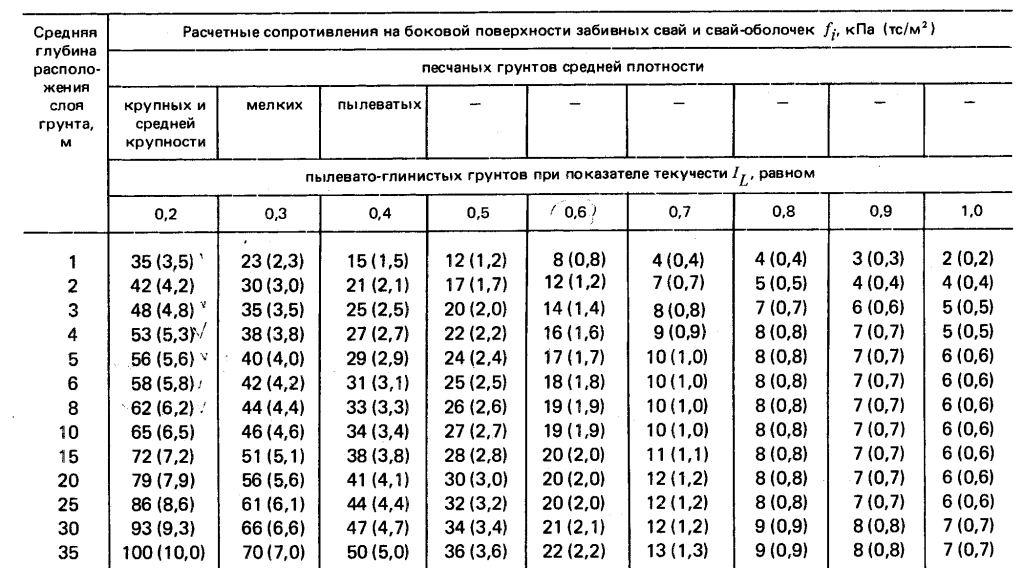

Таблица для расчета бокового сопротивления опор

Алгоритм сооружения:

• Разметочные работы. Используется канат, уровень и другие приспособления.
• Рытье траншеи.
• Разметка расположения опор.
• Изъятие земли из места расположения столбов с помощью мотобура или другим способом.
• Установка опор. Перед их размещением в скважинах необходимо предварительно разместить рубероид в 2 слоя. Его рубашка должна полностью окутывать участок столба, который будет закопан в земле.
• Бетонирование.
• Соединение опорной части с ростверком.
• Укладка балки.
• Бетонирование стыков.

Буронабивной фундамент – отличное и экономичное решение для возведения сооружений, не уступающее прочностными показателями, как пример, тому же ленточному основанию, а также позволяющее провести работу быстро.

Поможем с расчётами и работами по свайному фундаменту

Подробнее

Расчёт нагрузки на фундамент

Неприятно наблюдать, как в недавно построенном доме появляются на стенах трещины. Самое печальное в этой ситуации, что исправить практически ничего изменить нельзя,…

Подробнее

Смета на забивку свай — техкарта на забивку свай

Существуют 2 типа сметы — коммерческая смета смета Данная смета составляется с учетом спроса и предложений, загруженности оборудования и специфики конъюнктуры. Наша…

Подробнее

Полезные материалы

Расчёт нагрузки на фундамент

Ознакомьтесь с материалом о том зачем это делается, а также как грамотно и верно выполнять расчёт нагрузки на фундамент.

Плюсы и минусы свайно-ростверкового фундамента

Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками…

Что это такое? Конструктивные особенности

Буронабивной фундамент Конструктивно буронабивной фундамент представляет собой совокупность свай, изготовленных методом бурения скважин с их армированием и последующей заливкой бетонной смесью (о том, как правильно залить фундамент под дом).

Диаметр скважин определяется расчетным путем. Опыт показывает, что этот параметр варьируется в диапазоне 150-400 мм. В зависимости от назначения постройки и ее типа подготовленные сваи связывают ростверком или возводят стены непосредственно на них.

Схема устройства буронабивного фундамента:

Влияние климатических факторов

Согласно рекомендации СНиП, забивка свай во влажных почвах осуществляется, если температура окружающей среды не холоднее -10 градусов Цельсия. При изменении температуры в меньшую сторону от указанного значения необходимо выполнить комплекс мероприятий, направленных на защиту свежего состава от замерзания, а также обеспечить возможность бесперебойной работы бурильного оборудования. Особые требования к выполнению строительных мероприятий должны указываться организацией-проектировщиком работ в специальном проекте.
